E220-50R - Condensador eléctrico Steren - Manual de uso y guía de instrucciones gratis

Tipo de producto	Capacitor (condensador) electrónico
Marca	Steren
Modelo	E220-50R
Capacidad nominal	220 pF
Voltaje máximo de operación	50 V (según código 1H)
Tolerancia	±10% (código K)
Tipo de dieléctrico	Cerámica (común en capacitores de pequeño valor)
Dimensiones aproximadas	Diámetro 5 mm, altura 11 mm (estándar)
Peso aproximado	2 g
Alimentación	No aplica (componente pasivo)
Funciones principales	Almacenar energía eléctrica, filtrar señales, acoplar circuitos, suavizar voltaje
Aplicaciones	Electrónica general, reparación de circuitos, fuentes de alimentación
Mantenimiento y limpieza	Evitar sobrevoltaje; limpiar con paño seco; no usar disolventes
Seguridad	Descargar antes de manipular; respetar polaridad en electrolíticos; no exceder voltaje nominal
Piezas y reparabilidad	Reemplazar por capacitor de igual o mayor voltaje y capacidad; verificar polaridad
Incluye	Manual de usuario con tabla de valores equivalentes y consejos de uso
Garantía	1 año
País de origen	China
Certificaciones	RoHS (cumplimiento de sustancias peligrosas)
Color típico	Azul o negro (según modelo)

Preguntas frecuentes - E220-50R Steren

¿Cómo descargo un capacitor de forma segura?

Para descargar un capacitor, coloca una resistencia de alto valor (por ejemplo, 1 kΩ) entre sus terminales durante unos segundos. También se puede hacer un cortocircuito, pero con cuidado para evitar chispas. Siempre verifica con un multímetro que el voltaje sea cero antes de tocar.

¿Cómo sé si un capacitor aún almacena energía?

Usa un multímetro en modo VDC y coloca las puntas en las terminales del capacitor. Si mide algún voltaje, aún tiene carga. Descárgalo antes de manipular.

¿Los capacitores tienen polaridad?

Depende del tipo. Los capacitores electrolíticos tienen polaridad (marcan terminal positivo y negativo); invertirlos puede dañarlos o explotar. Los de cerámica y poliéster no tienen polaridad.

¿Qué cuidados debo tener al reemplazar un capacitor?

Verifica la polaridad (si aplica) y que el voltaje de operación del nuevo capacitor no sea menor al original. La capacidad debe ser igual o muy cercana (tolerancia permitida).

¿Cómo interpreto los códigos impresos en los capacitores?

Los primeros caracteres indican el voltaje máximo (ej. 1H=50V, 2E=250V). Los tres números siguientes son la capacidad en picofaradios (pF): los dos primeros son cifras significativas, el tercero son ceros. Ejemplo: 104 = 10 + 0000 = 100,000 pF = 0.1 µF. La letra al final es la tolerancia (K=10%).

¿Qué voltaje máximo soporta este capacitor E220-50R?

El modelo E220-50R indica una capacidad de 220 pF y un voltaje máximo de 50 V (código 1H). No debes superar este voltaje.

¿Puedo usar un capacitor de mayor voltaje como reemplazo?

Sí, siempre que el voltaje sea igual o mayor al original. La capacidad debe ser la misma. Usar un voltaje mayor es seguro, pero el tamaño físico puede ser más grande.

¿Qué significa la letra 'K' en el capacitor?

La letra K indica una tolerancia de ±10%. Es decir, el valor real puede variar hasta un 10% del valor nominal (220 pF ±22 pF).

¿Cómo se mide la capacitancia con un multímetro?

La mayoría de los multímetros digitales tienen una función de capacitancia (símbolo: -|(-). Conecta las puntas a las terminales (respetando polaridad si aplica) y lee el valor. Asegúrate de que el capacitor esté descargado.

¿Cuál es la diferencia entre un capacitor electrolítico y uno cerámico?

Los electrolíticos tienen alta capacidad (µF) y polaridad, se usan en fuentes de alimentación. Los cerámicos tienen baja capacidad (pF a nF), no tienen polaridad y son estables en frecuencia, ideales para filtros y acoplamiento.

MANUAL DE USUARIO E220-50R Steren

Tips de Uso y aplicación de los capacitores

De cierta forma un capacitor, también llamado condensador, es como una batería ya que aunque trabajan de forma diferente, ambos sirven para almacenar energía eléctrica.

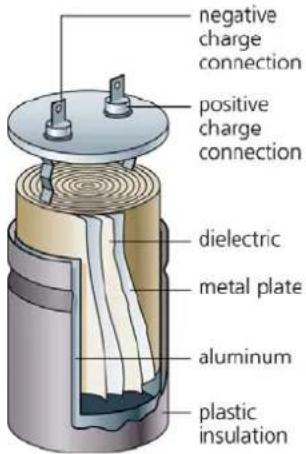

Dentro de un capacitor hay dos terminales que están conectadas a unas placas metálicas, las cuales a su vez están separadas por un material no conductivo que se le conoce como dieléctrico.

La unidad en la cual se mide la capacidad de almacenamiento de un capacitor es el faradio (da clic aquí para ver tabla de equivalencias) y su símbolo general es:

Pero existen más símbolos de capacitores, los cuales podrás encontrar dando clic aquí.

Valores equivalentes de capacitancia en diferentes unidades

pF	nF	μF	pF	nF	μF
1	0.001	0.000001	1800	1.8	0.0018
1.5	0.0015	0.0000015	2200	2.2	0.0022
3	0.003	0.000003	2700	2.7	0.0027
3.3	0.0033	0.0000033	3300	3.3	0.0033
4	0.004	0.000004	3900	3.9	0.0039
4.7	0.0047	0.0000047	4700	4.7	0.0047
6	0.006	0.000006	5600	5.6	0.0056
6.8	0.0068	0.0000068	6800	6.8	0.0068
10	0.01	0.00001	8200	8.2	0.0082
12	0.012	0.000012	10000	10	0.01
15	0.015	0.000015	12000	12	0.012
22	0.022	0.000022	15000	15	0.015
27	0.027	0.000027	18000	18	0.018
33	0.033	0.000033	22000	22	0.022
39	0.039	0.000039	27000	27	0.027
47	0.047	0.000047	33000	33	0.033
56	0.056	0.000056	39000	39	0.039
68	0.068	0.000068	47000	47	0.047
82	0.082	0.000082	56000	56	0.056
100	0.1	0.0001	68000	68	0.068
120	0.12	0.00012	82000	82	0.082
150	0.15	0.00015	100000	100	0.1
220	0.22	0.00022	120000	120	0.12
270	0.27	0.00027	150000	150	0.15
330	0.33	0.00033	180000	180	0.18
390	0.39	0.00039	220000	220	0.22
470	0.47	0.00047	270000	270	0.27
560	0.56	0.00056	330000	330	0.33
680	0.68	0.00068	470000	470	0.47
820	0.82	0.00082	560000	560	0.56
1000	1	0.001	680000	680	0.68
1200	1.2	0.0012	820000	820	0.82
1500	1.5	0.0015	1000000	1000	1

Prefijos
Símbolo	Nombre	Valor
μ	micro	1x10-6
n	nano	1x10-9
p	pico	1x10-12

Para explicar de forma sencilla como trabaja, consideremos que tenemos un capacitor conectado a una fuente de voltaje como una batería. Al hacer esto el capacitor empieza a cargarse porque se presenta un flujo de electrones hacia y desde las placas internas del condensador. Cuando los electrones llegan a la placa negativa del capacitor, lentamente se empieza a cargar el electrodo hasta que este alcanza la capacidad máxima del dieléctrico.

Cuando quitamos la fuente de voltaje del capacitor y cerramos el circuito entre sus terminales con una carga, los electrones almacenados empiezan a fluir hasta que el capacitor se descarga completamente.

V_in=Voltaje de alimentación
El tiempo de descarga va ha depender de la carga del circuito

Existen diferentes tipos de capacitores, entre los cuales se encuentran:

• Capacitor eléctrico de aluminio
• Capacitor de Tantalio
• Capacitor eléctrico de cerámica
• Capacitores de papel y plástico
• Micas y vidrios

Tips en el manejo de los capacitores

1.- ¿Cómo descargo un capacitor?

Para descargar un capacitor, es necesario poner una carga entre las terminales, considerando como carga una resistencia normal. También se puede poner en corto las terminales, aunque para esto se debe tener mucho cuidado.

2.- ¿Cómo se si aún almacena energía un capacitor?

Dado que la función del capacitor es la de almacenar voltaje, mientras no se tenga una carga conectada a el la energía quedará almacenada, por lo cual mediante el uso de un multímetro en modo de VDC, se colocan las puntas de este en las terminales del capacitor y nos deberá medir el voltaje almacenado.

3.- ¿Los capacitores tienen polaridad?

Dependiendo del tipo de capacitor, algunos sí tienen polaridad. Es importante tomar en cuenta esto ya que si es conectado en forma inversa se corre el riesgo de dañarlos. Un ejemplo de esto son los capacitores electrolíticos, que si se invierte la polaridad el encapsulado explota.

4.- ¿Qué cuidados debo tener al reemplazar un capacitor de una tarjeta?

Unos de los principales cuidados que se debe tener al colocar un capacitor nuevo en un circuito electrónico, es el de verificar si tiene o no polaridad y después que el voltaje de operación no sea menor al que originalmente estaba en el circuito.

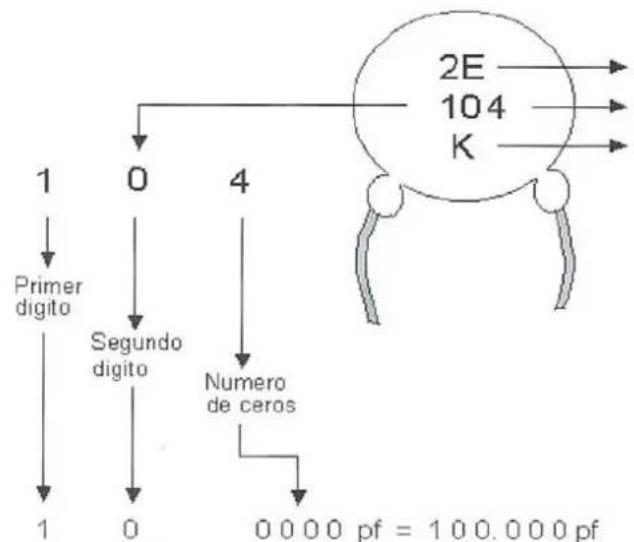

5.- ¿Qué significan las letras y números impresos sobre algunos de los capacitores?

El primer número y la primera letra se refieren al voltaje máximo de operación; los tres números siguientes indican el valor de la capacidad en picofaradios (pF), así, los dos primeros números corresponden a las dos primeras cifras significativas de la capacidad y el tercero indica la cantidad de ceros que se deben agregar a la derecha. Para conocer la capacidad en microfaradios (uF), basta dividir el resultado entre un millón (1 000 000).

Para expresar este valor en μf, se deve dividir entre 1.000.000:

Numero y letra: voltaje máximo de operación

Numero: capacidad en picofaradios (pf)

Letras: tolerancia

Voltaje máximo de operacion
Combinacion	Equvalencia
1H	50V
2A	100V
2T	150V
2D	200V
2E	250V
2G	400V
2J	630V

Tolerancia
Letra	Equivalencia
F	1%
G	2%
H	3%
J	5%
K	10%
M	20%

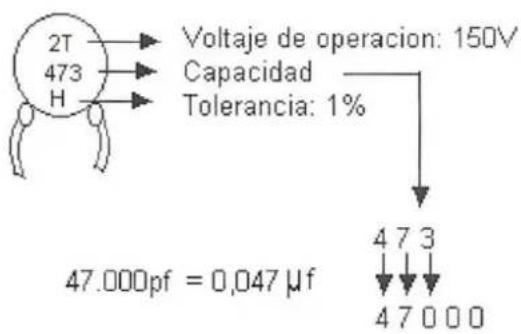

Para una mejor comprensión sobre el manejo de estos valores, ponemos dos ejemplos:
