Rain Gun F3002 - Control de Riego Rainbird - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cañón de riego agrícola
Marca	Rain Bird
Modelo	Rain Gun F3002
Dimensiones estimadas	Altura: 30 cm, Diámetro: 15 cm (sin boquilla)
Peso estimado	5 kg aproximadamente
Alimentación	Presión de agua (hidráulica), no eléctrica
Presión de operación recomendada	40-100 psi (2.8-6.9 bar)
Conexión	Adaptador NPT o BSP hembra de 2"
Boquillas incluidas	6 boquillas intercambiables (14 mm a 24 mm)
Funciones principales	Rotación ajustable (círculo completo o parcial), regulación de velocidad mediante soporte de cuchara, selección de boquilla para alcance y flujo
Alcance máximo	Hasta 57,9 m (con boquilla de 24 mm a 100 psi)
Caudal máximo	Hasta 50,9 L/min (con boquilla de 24 mm a 100 psi)
Ángulo de rotación (modelo de círculo parcial)	Ajustable manualmente mediante collares de fricción
Materiales	Plástico de ingeniería y acero inoxidable (componentes internos)
Mantenimiento	Limpieza de boquillas y cuchara, revisión de resortes y cojinetes, enjuague del sistema para eliminar obstrucciones
Seguridad	No exceder 100 psi; instalar elevador estable; verificar presión en el puerto de lectura
Reparabilidad	Piezas de repuesto disponibles (kit de eje, kit de cojinetes, soporte de cuchara, etc.)
Garantía	3 años para aplicaciones agrícolas; 18 meses para aplicaciones no agrícolas
Accesorios opcionales	Contrapeso trasero (L00270), manómetro de presión (71-P00080), adaptadores NPT/BSP

Preguntas frecuentes - Rain Gun F3002 Rainbird

¿Cómo seleccionar la boquilla correcta para mi Rain Gun F3002?

Consulte la Tabla 1 del manual. La selección depende de la presión de agua disponible (en psi o bar) y el caudal deseado. Las boquillas van de 14 mm a 24 mm. A mayor tamaño, mayor caudal y alcance, pero requiere mayor presión.

Mi Rain Gun no rota o rota muy lento, ¿qué debo hacer?

Verifique la presión en el puerto de lectura con un manómetro. Ajuste el soporte de la cuchara según la Tabla 2. Si la presión es baja, reduzca el tamaño de la boquilla. Revise que la cuchara y el brazo no estén dañados y que no haya obstrucciones en la línea.

¿Cómo ajusto el ángulo de rotación para círculo parcial?

En el modelo SR3003 (círculo parcial), presione los dos collares de fricción hasta la posición deseada. Gire manualmente el cañón hasta los topes de inversión para verificar el arco.

¿Cuál es la presión máxima recomendada?

No debe superar los 100 psi (6.9 bar). Presiones superiores pueden causar rotación excesiva o daños en el mecanismo.

¿Cómo instalar correctamente el elevador?

El elevador debe ser estable y robusto. Use un elevador galvanizado unido a un poste de madera tratada de 6"x6", sobre un pilar de concreto, o un trípode portátil. Evite elevadores de PVC. Consulte las Figuras 4-7 del manual.

¿Qué hacer si la velocidad de rotación es demasiado rápida?

Instale un manómetro en el puerto de lectura y consulte la Tabla 2 para ajustar el soporte de la cuchara a una posición que reduzca la velocidad (posición B o C). Verifique que la cuchara no esté dañada.

¿Cómo limpiar obstrucciones en la boquilla o línea?

Retire la boquilla y deje correr agua para enjuagar el sistema. Si persiste, inspeccione la línea principal y el filtro. Asegúrese de que no haya suciedad en el receptáculo de la boquilla.

¿Necesito usar el contrapeso trasero en terrenos inclinados?

Sí, en pendientes se recomienda el contrapeso trasero (pieza L00270) para ayudar a la rotación cuesta arriba. Instálelo según las instrucciones del manual.

¿Dónde puedo comprar piezas de repuesto?

Las piezas de repuesto están disponibles a través de distribuidores Rain Bird o contactando al servicio al cliente. Consulte la lista de piezas en el manual (página 6). Los kits comunes son el Kit A (71-P50590) y Kit B (71-P50591).

¿Qué cubre la garantía?

Para aplicaciones agrícolas: 3 años de garantía sin preguntas, incluye servicio o reemplazo de piezas. Para aplicaciones no agrícolas: 18 meses, pero excluye ambientes corrosivos, salinos o químicos. Rain Bird decidirá entre reemplazo o crédito.

MANUAL DE USUARIO Rain Gun F3002 Rainbird

Manual para el usuario de el cañon para riego Rain Gun® SR3003 / F3002

Guía rápida de inicio

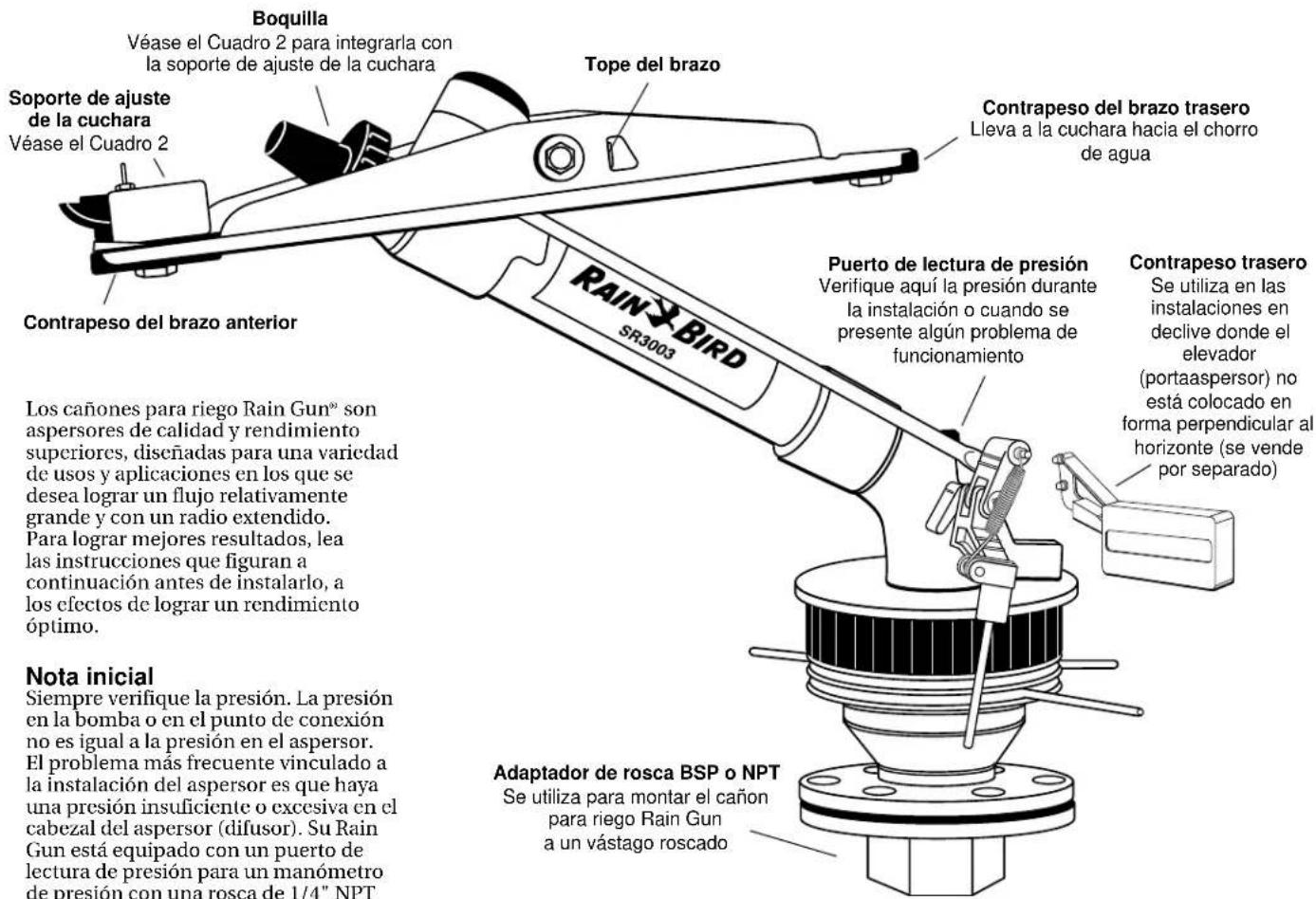

1. Configuración de su Rain Gun

a. Se incluye un juego de 6 boquillas y una soporte de ajuste de la cuchara para personalizar su Rain Gun según su aplicación. La soporte de la cuchara le permite establecer la velocidad de rotación basándose en el tamaño de la boquilla y la presión de el cañon para riego (cañon de riego). Para asegurar un inicio rápido y sin problemas, consulte la guía para ajustar la soporte de la cuchara (Tabla 2) para configurar su Rain Gun según lo desee. Las boquillas, junto con la presión de el cañon para riego Rain Gun, dictan la cantidad de flujo y el radio de lanzamiento, y deberán seleccionarse según sus

necesidades específicas.

b. Si usted está utilizando un canon para riego Rain Gun de círculo parcial, programe en forma manual el arco de rotación deseado presionando los dos collares de fricción hasta llevarlos a la posición deseada. (Véase la Figura 3 de los Consejos de Instalación.)

c. Drene el sistema de tuberías antes de instalar el cañon para riego Rain Gun.

d. Si usted está utilizando el adaptador NPT o BSP, cerciórese de que esté bien atornillado a el cañon para riego Rain Gun utilizando los 6 pernos y la junta que se proporcionan. Cerciórese de que el adaptador quede bien ajustado al elevador de 2".

2. Instalación de su Rain Gun

Ahora que ya configuró su Rain Gun, cerciórese de que haya quedado bien colocada. Si se produce algún movimiento oscilante irregular mientras funciona su Rain Gun, es una señal de que usted está perdiendo la energía necesaria para asegurar una velocidad de rotación óptima. Consulte los Consejos de Instalación en caso de que necesite mayor información al respecto.

3. Inicio de su Rain Gun

a. Cerciórese de que el Rain Gun esté apuntando a una dirección segura y de que todas las personas cercanas estén listas.

b. Active la válvula en caso de ser automática. Si está controlada por una válvula manual, abra la válvula despacio hasta que se llegue a la presión y el flujo deseados.

Detalles de configuración para SR3003 / F3002

Selección de la boquilla

Seleccione una de las seis boquillas que se incluyen basándose en los requerimientos de rendimiento, la presión del agua (en el Rain Gun) y la capacidad de flujo. Consulte el Cuadro 1 y la Figura 1.

Cuadro 1 – Datos de desempeño

BARS en la Boquilla	TAMAÑO DE LA BOQUILLA
	(14mm)53" .63"Alcance Flujo	(16mm)71" .79" .87"Alcance Flujo	(18mm)34"Alcance Flujo	(20mm)Alcance Flujo	(22mm)Alcance Flujo	(24mm)Alcance Flujo
2.8	4 12,5 32,0 16,4	34,4 20,9 39,9	25,9 38,4 30,4	38,4 36,8
3.4	2 13,9 33,8 17,9	37,8 22,9 41,8	28,2 41,5 33,6	41,8 40,2
4.1	1 15,0 36,6 19,5	40,5 25,0 43,0	30,9 42,7 36,8	43,3 43,9
4.8	9 16,4 38,4 21,1	42,7 26,8 44,5	33,4 45,4 39,8	46,0 47,5
5.5	0 17,5 39,0 25,5	44,5 28,9 46,6	35,7 49,1 42,7	50,6 50,9
6.2	8 18,6 41,1 24,1	46,0 30,9 48,5	38,2 51,2 45,7	53,4 54,5
6.9	7 20,0 43,0 25,7	46,9 32,7 50,0	40,4 53,6 48,6	56,1 57,9

Soporte de ajuste de la cuchara

Instale la soporte de ajuste de la cuchara, en caso de ser necesario, de acuerdo con lo que indica el Cuadro 2. Consulte las Figuras A, B y C.

Figura A: La soporte no está instalada. Brinda el máximo de propulsión y de velocidad de rotación con presiones bajas.

Cuadro 2 - Soporte de ajuste de la cuchara

PSI DE Presión	TAMAÑO DE LA BOQUILLA
	(.55")14 mm	(.63")16 mm	(.71")18 mm	(.79")20 mm	(.87")22 mm	(.94")24 mm
40	A	A	A	A/B	A/B	A/B
45	A	A/B	A/B	A/B	A/B	A/B
50	A/B	B	B	B	B	B
60	A/B	B	B	B	B	B
65	B	B	B	B	B/C	B/C
75	B	B	B	B/C	B/C	B/C
80	B	B	B/C	C	C	C
90	B	B	B/C	C	C	C
95	B	B/C	B/C	C	C	C
100	B	B/C	B/C	C	C	C

Ejemplo (véase el área sombreada):

Usted tiene 60 PSI y una boquilla de 14 mm; el cuadro recomienda la configuración A o B. Ello significa que su Rain Gun* operará correctamente en cualquier configuración, pero la velocidad de rotación será mayor en A que en B.

Figura B: Posición (+). Brinda una posición intermedia para regular la velocidad de rotación con presiones intermedias.

Figura C: Posición (−). Brinda una velocidad de rotación mucho menor con presiones altas.

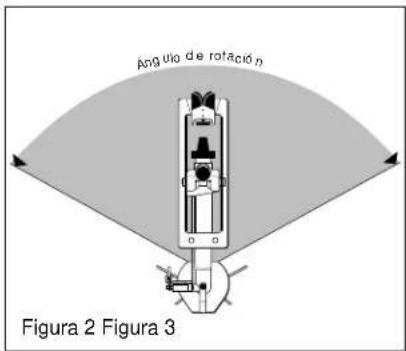

Ajuste del ángulo de rotación

Solamente para el modelo de círculo parcial (SR3003), ajuste el ángulo de rotación deseado en forma manual, tal como se indica.

Consejos de instalación

Instalación del elevador

a. Para asegurarse que logre el debido funcionamiento y desempeño durante la vida útil de su aspersor Rain Gun, el elevador deberá estar estable e instalarse en forma sólida para que resista cualquier vibración. Un elevador que carece del soporte adecuado resulta insuficiente para lograr el funcionamiento debido. Asimismo, un elevador de PVC no brindará soporte a la carga de reacción de una Rain Gun. Algunas de las alternativas que pueden utilizarse son: (Nota: Confirme la pérdida de fricción y el flujo de su aplicación.) - Opción 1: Elevador galvanizado unido a un poste de madera tratada para una presión de 6" x 6" (Véase la Figura 4).

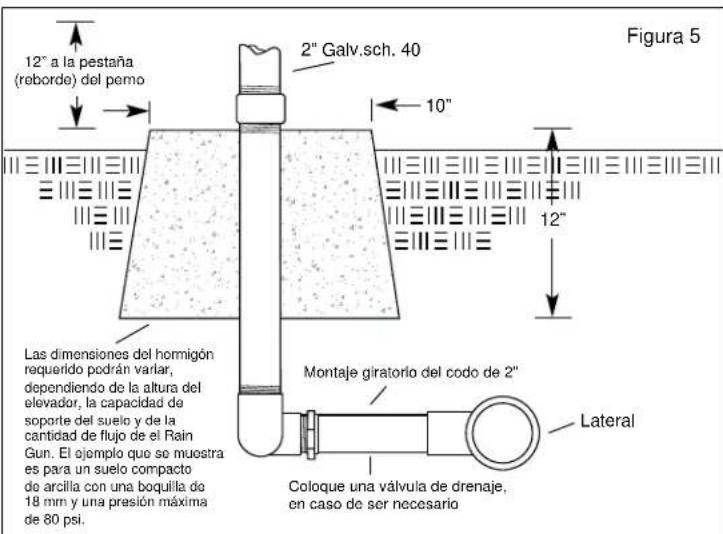

- Opción 2: Elevador galvanizado colocado sobre un pilar de hormigón (Véase la Figura 5).

- Opción 3: Un tripie portátil para el cañon, diseñado para brindar soporte a una Rain Gun. (Comuníquese con su proveedor y pídale que le recomiende un abastecedor.)

b. Instale el Rain Gun al elevador tal como se exhibe en la Figura 6 ó 7.

c. Funcionamiento en plano inclinado:

• La instalación más aconsejable sobre un plano inclinado es sobre un elevador vertical, independientemente del ángulo de inclinación.
• Si el elevador debe ser colocado en un ángulo, utilice el contrapeso trasero (número de parte L00270) para que su aspersor Rain Gun logre la rotación adecuada. El peso está diseñado para contribuir a que el cañon para riego Rain Gun rote en subida.
• Si usted está utilizando un soporte portátil para el cañon, consulte con el fabricante para cerciorarse de que esté diseñado para brindar soporte en un terreno inclinado.
  d. Si necesita más ayuda para realizar la instalación, llame al gerente de distrito o a su distribuidor Rain Bird. El número de llamada sin cargo de Rain Bird aparece al dorso de la última página de esta guía.

Instalación del sistema de riego por aspersión móvil

a. Čerciórese de que la presión de el cañon para riego supere los 45 psi. La mayoría de los usuarios subestiman la pérdida de presión de la tubería, la cual es muy grande. Ajuste la soporte de la cuchara con respecto al tamaño de la boquilla y a la presión de el cañon para riego.
b. Sobre un terreno inclinado, puede ser necesario compensar el peso para lograr la rotación adecuada. En tales condiciones, existe un contrapeso trasero que se utiliza para esos casos (Número de pieza L00270; Se vende por separado).
c. Como una alternativa al uso del contrapeso, algunos sistemas de riego por aspersión móvil pueden ser ajustados en forma vertical.

Instalación del pivote central

a. Para lograr el funcionamiento adecuado, cerciórese de que la presión de el cañon para riego sea superior a 45 psi. Varios usuarios subestiman la pérdida de presión en el pivote, la cual es muy grande, especialmente en el extremo final de el cañon. Ajuste la soporte de la cuchara en relación con el tamaño de la boquilla y la presión en el cañon para riego. (Consulte la guía de ajuste de la soporte de la cuchara, Cuadro 2).

b. Cerciórese de que la posición final de montaje del pivote esté estable.

Solución de problemas

En caso de que experimente alguna dificultad durante el funcionamiento, a continuación figuran algunos consejos que se pueden aplicar a su caso. Si desca obtener mayor información, sírvase registrar el código de la fecha, el número de serie del codo, y la presión de el cañon para riego, y llame a su Distribuidor Rain Bird o al número de llamada sin cargo de Rain Bird que figura al dorso de esta guía.

Rain Gun no rota o la velocidad de rotación es demasiado lenta

- Instale un manómetro de presión de 1/4" en el puerto de lectura de presión de el Rain Gun y verifique que tenga la presión operativa adecuada. Consulte la guía de ajuste de la soporte de la cuchara (cuadro 2) para verificar la configuración correcta de la soporte de la cuchara según el tamaño de la boquilla. También verifique la cuchara y el brazo, y controle que no estén dañados.

- Si la presión es inferior a lo especificado, y el Rain Gun está correctamente configurada, disminuya el tamaño de la boquilla para aumentar la presión en el cañon.

- Si la presión es inferior a la del momento de la instalación, verifique que no haya ninguna obstrucción en la línea de agua. Usted podrá eliminar cualquier obstrucción en el aspersor y en la línea de agua quitando la boquilla y dando paso al agua para que efectúe un enjuague.

- Si la presión continúa siendo baja luego de quitar cualquier obstrucción, y si su Rain Gun continúa sin rotar, quizás necesite agregar una bomba de refuerzo o aumentar la presión de otra forma.

Excesiva velocidad de rotación

Instale un manómetro de presión en el puerto de lectura de presión de Rain Gun y consulte la guía de ajuste de la soporte de la cuchara (cuadro 2) para lograr una configuración correcta de la soporte de la cuchara según el tamaño de la boquilla. Asimismo, verifique que la cuchara no esté dañada. Para obtener un funcionamiento adecuado, la presión operativa de el cañon para riego no deberá superar los 100 psi.

La velocidad de rotación varía de una dirección a otra

• Verifique que la cuchara esté bien instalada en el brazo.
• Verifique que el brazo no esté doblado.
• Verifique que la boquilla esté bien instalada en el receptáculo para la boquilla. Debe estar colocada directamente.
• Verifique la condición de la cuchara. En caso de que esté dañada, deberá reemplazarla.

El cañon para riego no retrocede

• Instale un manómetro de presión en el puerto de lectura de presión de el Rain Gun y consulte la guía de ajuste de la soporte de la cuchara (cuadro 2) para lograr la configuración adecuada de la soporte de la cuchara según el tamaño de la boquilla. La presión en el cañon no debe exceder 100 psi.
• Verifique el resorte del mecanismo de retorno. El funcionamiento debe ser fluido y sin problemas.
• Verifique el resorte del mecanismo de retorno. Debe tener tensión y estar bien instalado.
• Verifique los casquillos del mecanismo de retorno. Deben estar limpios y sin dañarse.

Excesiva frecuencia de brazada

• Cerciórese de que la presión no supere los 100 psi.
• Cerciórese de que esté instalado el contrapeso del brazo anterior (debajo de la cuchara).
• Cerciórese de que esté instalado el contrapeso del brazo trasero.

La rotación de el cañon para riego disminuye con el tiempo

- Consulte el punto anterior para los casos en que haya una ausencia de rotación o una rotación lenta.

El mecanismo del tope de reversa no sostiene el cañon para riego en el arco deseado

• Cerciórese de que los topes de inversión no estén flojos, presionándolos con su dedo (Véase la Figura 3).
• Gire manualmente el cañon para riego hasta los topes de inversión. Deberán generar una resistencia cuando la palanca de inversión presiona contra ellos.
• Si su aspersor Rain Gun fue recientemente re-ensamblado, cerciórese de que la palanca de inversión no haya sido re-instalada entre los topes de inversión. Ello abre el mecanismo de inversión y no detiene el cañon para riego Rain Gun.

El brazo no se mueve

• Verifique la presión en el cañon para riego.
• Verifique que la boquilla esté correctamente instalada en el receptáculo para la boquilla.
• Cerciórese de que el retenedor de la boquilla esté bien apretado.
• Verifique que la cuchara no esté dañada.
• Verifique que el tope mecánico (tope del brazo) no esté dañado.
• Verifique que el brazo no esté doblado.

Diagrama y descripción de las piezas

Ref. Descripción de la pieza Número de la pieza

1 Montaje del eje del brazo Se incluye en el Kit B

2 Montaje del brazo/Contrapeso 71-P50472

3 Montaje de la cuchara 71-P50824

4 Espaciador 71-P50420

5 Aro de enganche 71-P00358

6 Montaje de la tapa del pivote 71-P50825

7 Montaje del pivote 71-P50826

8 Resorte del brazo 71-P50812

9 Espaciador del resorte 71-P50706

10 Contratuerca del brazo Se incluye en el Kit B

11 Arandela para el brazo Se incluye en el Kit B

12 Kit de contrapeso 71-P50827

13 Montaje del tubo de alcance/acodado 71-P50471

15 Montaje del freno 71-P51176

16 Montaje del cojinete 71-P50976

17 Collar de fricción (se requieren 2) 71-P50116

18 Aro de enganche 71-P50463

19 Cojinete de bola 71-P50544

20 Contratuerca 71-P50793

21 Aro tórico 71-P50121

22 Reborde del cojinete 71-P50794

23 Montaje de la palanca de inversión 71-P50538

24 Casquillo de acople para la palanca de inversión 71-P50539

25 Arandela del eje acodado (se requieren 3) Se incluye en el Kit A

26 Pasador de chaveta (clavija hendida) (se requieren 3) Se incluye en el Kit A

27 Barra de inversión 71-P50478

28 Retenedor de la boquilla 71-105943

29 Conjunto de boquillas GNS-3003T L003003

35 Resorte, Rojo (se requieren 8) 71-P51165

36 Tapón para el puerto de lectura de presión (1/4") 71-P20006

37 Soporte de la cuchara 71-P51099

38 Manómetro de presión en seco (no figura) 71-P00080

Accesorios

30 Adaptador BSP hembra de 2" 71-P50545

31 Adaptador NPT hembra de 2" 71-P50596

32 Llave de tuercas del cojinete 71-P50697

33 Kit de instalación para el elevador 71-P50368

34 Contrapeso trasero L00270

Kit de piezas de repuesto

A Kit de varias piezas 71-P50590 B Kit del eje del brazo 71-P50591

Garantía Rain Gun®

Nuestra última generación de canons para riego Rain Gun está construida sobre la base de nuestros antecedentes de conocimiento, confiabilidad y la información que recibimos del usuario final como usted.

Nuestra garantía es simple y está alineada con la reputación de Rain Bird de ser el aspersor agrícola más confiable de todo el mundo.

Para respaldar nuestras afirmaciones ofrecemos la mejor garantía dentro de la industria agrícola. Para todas las aplicaciones agrícolas, ofrecemos una garantía de tres años, con la cual no tendrá que responder a ninguna pregunta, y que incluye servicio o reemplazo de piezas sin cargo alguno. Aprobacion de reemplazo de producto, credito completo, o retorno en lugar de piezas de repuesto o servicio sera a la discrecion de Rain Bird. Aprobacion puede incluir evaluacion.

Aplicaciones que no son agrícolas

Sabemos que los cañones para riego Rain Gun son a menudo utilizadas en aplicaciones que puedan ser más exigentes que las aplicaciones agrícolas en general. En tales circunstancias, Rain Bird ofrece una garantía de 18 meses incluyendo servicio o reemplazo de piezas sin cargo alguno, pero excluye la cobertura en los siguientes usos generales o entornos:

• Condiciones electrolíticas, como aplicaciones en ambientes de gran contenido de sal o de rociado con agua salada
• Aplicaciones donde las condiciones ambientales no son compatibles con los materiales utilizados en los cañones para riego Rain Gun
• Condiciones químicas cáusticas o corrosivas o aplicaciones de rociado (aerosol)
• Aplicaciones de rociado con fluidos abrasivos.
