MX-DM120 - Reproductor de CD Mx Onda - Manual de uso y guía de instrucciones gratis

Tipo de producto	Reproductor portátil de CD compatible con MP3
Marca	Mx Onda
Modelo	MX-DM120
Dimensiones	132 x 33 x 143 mm
Peso	262 g (sin pilas)
Alimentación	2 pilas alcalinas LR6/AA (1,5 V) o 2 baterías recargables Ni-Cd (1,2 V/600 mA) o transformador adaptador 230 V~ a 4,5 V CC/600 mA
Consumo máximo	0,6 W a 3 V
Tipo de láser	Clase 1
Formato de disco compatible	CD de audio, CD-R, CD-RW, MP3 (ISO9660)
Frecuencia de muestreo	32, 44,1 y 48 kHz
Memoria anti-shock	45 segundos en CD, 140 segundos en MP3
Refuerzo de graves (DBBS)	Sí, +6 dB a 100 Hz
Salida de auriculares	Sí, con control de volumen en los auriculares
Salida de línea	Nivel 720 mV rms (47 kΩ)
Potencia de salida auriculares	10 mW (32 Ω)
Programación de pistas	Hasta 64 pistas
Modos de reproducción	Repetición de una pista, repetición de disco, repetición de álbum (MP3), exploración (Intro), reproducción aleatoria
Limpieza de lente	Con cepillo/soplador o palito de algodón seco
Bloqueo de botones (HOLD)	Sí, selector en el lateral
Apagado automático	Después de 60 segundos en modo stop
Incluye	2 baterías recargables Ni-Cd, transformador adaptador, auriculares
Normativa	Cumple con Directivas Europeas 89/336/CEE (EMC) y 73/23/CEE (LVD)

Preguntas frecuentes - MX-DM120 Mx Onda

¿Qué tipo de pilas o baterías utiliza el MX-DM120?

Utiliza 2 pilas alcalinas de 1,5 V tipo LR6/AA o 2 baterías recargables de Ni-Cd de 1,2 V/600 mA (incluidas). También puede funcionar con el adaptador de corriente suministrado de 4,5 V CC.

¿Cuánto duran las pilas o baterías?

Con pilas alcalinas nuevas, aproximadamente 9 horas en modo CD y 15 horas en modo MP3. Las baterías recargables deben cargarse durante 7,5 horas para una carga completa.

¿Cómo se recargan las baterías recargables?

Conecte el adaptador de alimentación al reproductor mientras está apagado. La carga tarda unas 7,5 horas. No es posible recargar mientras se reproduce un disco. No cargue más de 24 horas seguidas.

¿Qué discos son compatibles?

Es compatible con CD de audio, CD-R, CD-RW y discos con archivos MP3 en formato ISO9660. No utilice archivos con extensiones como .WMA, .AAC, etc.

¿Cómo funciona el sistema anti-shock?

Almacena 45 segundos de música en CD y 140 segundos en MP3 en una memoria digital para evitar cortes por golpes o vibraciones. En CD se puede activar/desactivar con el botón MP3 ALBUM/ANTI-SKIP. En MP3 está siempre activado.

¿Cómo programar la reproducción de pistas en un orden específico?

En modo stop, pulse PROG, seleccione el número de pista (y álbum en MP3) con los botones ▶/◀, pulse PROG para guardar, y repita. Puede programar hasta 64 pistas. Pulse ▶II para iniciar la reproducción programada.

¿Qué significan los indicadores de la pantalla?

CO: CD de audio; MP3: disco MP3; NO DISC: sin disco; ☐: pilas/baterías agotadas; RSP ⚙: anti-shock activo; PGN/PGM: modo programación; HOLO: bloqueo HOLD activo.

¿Cómo limpiar la lente del reproductor?

Utilice un cepillo/soplador para soplar y luego pasar suavemente el cepillo por la lente. Si es necesario, use un palito de algodón seco desde el centro hacia el exterior. No use líquidos.

¿Qué hacer si el reproductor no funciona correctamente?

No intente desmontarlo ni repararlo. Contacte con su distribuidor o con el centro de servicio técnico de MX ONDA más cercano. Dirección: CARRETERA N-I, KM 31,7, 28750 SAN AGUSTÍN DE GUADALIX (MADRID). Email: [e-mail].

¿Cuánto pesa el reproductor MX-DM120?

Pesa 262 gramos sin pilas. Sus dimensiones son 132 x 33 x 143 mm.

MANUAL DE USUARIO MX-DM120 Mx Onda

Manual de instrucciones

REPRODUCTOR PORTÁTIL DE CD COMPATIBLE CON MP3

Modelo: MX-DM120 mp3

El reproductor portátil de CD con decodificador de MP3 MX ONDA modelo MX-DM120 mp3 es compatible con discos grabables CD-R y regrabables CD-RW, utiliza para su funcionamiento 2 baterías (incluidas) que se recargan gracias al circuito de carga interno junto con el transformador adaptador suministrado. También puede alimentarse mediante 2 pilas alcalinas que le proporcionan aproximadamente 9 horas de funcionamiento en el modo CD y 15 horas en el modo MP3. El sistema electrónico anti-shock de 45 segundos para discos compactos de música y de 140 segundos para discos con grabaciones en formato MP3, le permitirá disfrutar en condiciones extremas de la calidad del sonido digital sin los molestos cortes causados por golpes o vibraciones.

ANTES DE CONECTAR EL TRANSFORMADOR ALIMENTADOR:

• Lea atentamente estas instrucciones.
• Compruebe que el voltaje de su toma de corriente es de 220-230 V \~ 50 Hz.

PRECAUCIONES

• No abra la tapa del compartimento del CD mientras se encuentre girando.
• Evite que el aparato entre en contacto directo con el agua, quede expuesto a la luz solar directa, esté en lugares con exceso de polvo, humedad o próximo a equipos que generen calor.
• Cuando manipule el aparato con el adaptador de alimentación, nunca lo haga con las manos o pies mojados, ni dentro de la bañera, ducha, etc.
• Para desconectar el alimentador de la red tire suavemente de la carcasa de éste. Nunca lo haga estirando del cable.

PRODUCTO LÁSER CLASE 1

ATENCIÓN

RADIACIÓN LÁSER INVISIBLE EVITE LA EXPOSICIÓN DIRECTA DEL RAYO SOBRE SUS OJOS

IMPORTANTE: Para la lectura de los discos compactos, este aparato utiliza un emisor láser CLASE 1. No manipule el reproductor. La radiación láser es invisible por eso es muy importante que siempre evite la exposición directa al rayo, en caso de producirse anomalías en el funcionamiento no intente desmontarlo.

Cuando no utilice el aparato asegúrese de cerrar bien la tapa del alojamiento del disco compacto. Así evitará que la lente se ensucie de polvo.

ADAPTADOR DE ALIMENTACIÓN

El reproductor de discos compactos incorpora una toma para alimentación externa como alternativa al uso de las pilas, y además para poder cargar las baterías cuando éstas se utilicen. Conecte el adaptador de alimentación suministrado, a una toma de corriente de red de 220-230 V \~ 50 Hz y la clavija de salida de éste, enchúfela al conector 8 (DC IN 4,5 V) del reproductor y que está situado en el lateral del mismo.

NOTA: Por seguridad, utilice únicamente el adaptador de alimentación suministrado con el equipo.

BATERÍAS RECARGABLES

Para la colocación o sustitución de las baterías siga los siguientes pasos:

- Abra la tapa del compartimento de las pilas 1 situada en la parte interior del reproductor haciendo presión en la pestaña y en la dirección que indica la flecha.

- Inserte las dos baterías recargables de Níquel-Cadmio de 1,2 V/600 mA (suministradas) respetando la polaridad + y - grabada en la parte inferior del reproductor.

• Vuelva a cerrar la tapa de las pilas.

El tiempo necesario para una carga completa de las baterías será de 7,5 horas aproximadamente. Las baterías nuevas vienen de origen con una carga parcial, por ello, antes de su utilización deberán ser cargadas al menos durante 7,5 horas. Si las baterías están bajas o no se han utilizado durante un largo periodo de tiempo (más de 60 días) precisarán ser recargadas.

Conecte el adaptador de alimentación suministrado a una toma de corriente de red de 220-230 V \~ 50 Hz, enchufe el cable de salida de éste en el correspondiente conector hembra de alimentación situado en el lateral del reproductor. Compruebe que el reproductor esté en el modo apagado, ya que no es posible la recarga de las baterías mientras se reproduce un disco.

Transcurrido el tiempo de carga desenchufe el adaptador de alimentación.

Cuando la pantalla muestra el símbolo “☐”, será la indicación de que las baterías están agotadas y deben ser recargadas.

IMPORTANTE

• Mientras las baterías estén en carga el reproductor NO deberá estar en funcionamiento.
• No recargue las baterías durante más de 24 horas seguidas, de hacerlo podría deteriorar las mismas.
• La vida de las baterías dependerá del uso y del ciclo de carga/descarga. Cuando note que el tiempo de funcionamiento del aparato disminuye drásticamente aún estando las baterías en carga durante 7,5 horas, será preciso sustituirlas.
• El adaptador de alimentación y las baterías recargables pueden calentarse durante el proceso de carga. Esto no significa un mal funcionamiento.

AVISO IMPORTANTE

Este reproductor está diseñado para hacer imposible la carga de pilas o baterías estándar, siendo necesario un tipo determinado de batería de Ni-CD (ver dibujo). Para ello y como medida de seguridad dispone de un contacto que detecta automáticamente la presencia de dichas baterías.

Batería recargable especial

Batería recargable estándar

Para su funcionamiento y como alternativa al uso de las baterías, este reproductor admite también pilas (preferentemente alcalinas) de 1,5 V tipo LR6, AA, etc. Para la colocación o sustitución de las pilas siga el mismo procedimiento que el utilizado para las baterías.

¿CUÁNDO HAY QUE CAMBIAR LAS PILAS?

Cuando la pantalla muestre el símbolo “☐” indicará que las pilas están agotadas y que éstas deben ser sustituidas por otras nuevas.

NOTA: Las baterías y pilas contienen materiales contaminantes del medio ambiente, por eso una vez agotada la vida de las mismas, NO las tire a la basura, deposítelas en el sitio adecuado para su posterior reciclado.

SALIDA DE LÍNEA (conector negro)

La salida 9 (LINE OUT), suministra una señal de audio de bajo nivel y alta impedancia. Conecte un cable adaptador entre esta salida y la entrada correspondiente (CD, AUX, etc.), de su equipo Hi-Fi o autorradio.

NOTA: Antes de efectuar cualquier conexión cerciórese que el aparato esté apagado y el adaptador de alimentación sin enchufar a la red eléctrica.

SALIDA DE AURICULARES (conector verde)

Inserte en el conector 10 (♀) la clavija correspondiente de los auriculares estereofónicos suministrados con el equipo. Estos disponen de un control de volumen para ajustar el nivel según su preferencia.

AVISO

Cuando escuche música a través de los auriculares no ponga el nivel de volumen muy alto, ya que podría dañar sus oídos.

Dependiendo del nivel de volumen, el uso de este aparato durante la conducción puede dar lugar a no prestar la debida atención a los posibles peligros de la carretera.

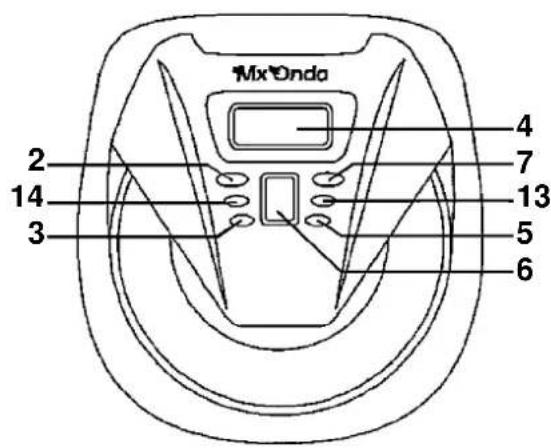

LOCALIZACIÓN DE LOS CONTROLES

1. Compartimento de las baterías o pilas
2. Búsqueda de grabaciones hacia delante (▶)
3. Modalidad de reproducción (MODE)
4. Pantalla LCD
5. Modo de programación (PROG)
6. Búsqueda de álbumes en modo MP3 y selector anti-shock en modo CD (MP3 ALBUM / ANTI-SKIP)
7. Botón de encendido y reproducción/pausa (▶ II)
8. Alimentación externa (DC IN 4.5 V)
9. Salida de línea (LINE OUT)
10. Toma de auriculares ( ⓤ )
11. Control de volumen (VOLUME)
12. Selector de refuerzo de graves (DBBS)
13. Botón de parada y apagado (■)
14. Búsqueda de grabaciones hacia atrás (◀◀)
15. Bloqueo de pulsadores (HOLD)
16. Apertura de la tapa del CD (OPEN ▶)

FUNCIONAMIENTO

Una vez insertado un disco, el reproductor reconocerá automáticamente si se trata de un disco compacto de música o de un disco con canciones en formato MP3. Cuando el reproductor está parado (modo stop) la pantalla mostrará la indicación "CO" o "MP3" (disco compacto de música o disco con canciones con formato de compresión MP3 respectivamente).

El reproductor requiere un tiempo para comprobar el disco insertado, este tiempo varía si se trata de un CD musical o de un disco con canciones grabado en formato MP3.

AJUSTE DEL SONIDO

Volumen

Ajuste el nivel de sonido deseado girando el control de volumen 11 (VOLUME) en uno u otro sentido.

SUPER GRAVES (DBBS)

La función super graves consiste en el refuerzo o aumento de nivel de las bajas frecuencias. Para activar la función super graves desplace el selector 12 (DBBS) a la posición ON, para desactivar dicha función desplace este selector a la posición OFF.

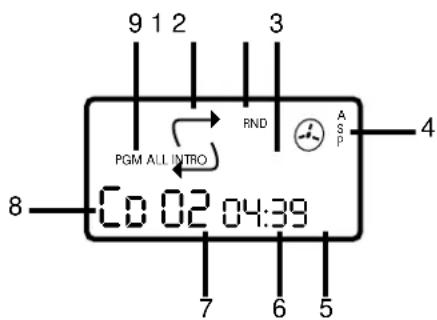

USO DE DISCOS COMPACTOS

1. Repetición de grabación y disco
2. Reproducción aleatoria
3. Exploración del disco
4. Anti-shock
5. Segundos
6. Minutos
7. Número de grabación

8. Programación

9. Indicación de disco compacto de música

FUNCIONAMIENTO

1. Para abrir la tapa del compartimento del disco deslice el botón 16
   (OPEN ▶) hacia la derecha, sujete el disco compacto por los bordes (con la etiqueta mirando hacia arriba) e introdúzcalo en el compartimento haciendo coincidir el orificio del mismo con el eje reproductor. Empuje el disco por el centro hasta que quede retenido y cierre la tapa del compartimento presionando sobre el centro de la misma.
2. Para encender el aparato pulse el botón de encendido 7 (▶ II), el reproductor comprobará el disco y si hay uno alojado, se iniciará automáticamente la reproducción. Si el disco estuviera mal insertado o defectuoso la pantalla mostrará la indicación "NO DISC".
3. Para iniciar la reproducción pulse el botón 7 (▶ II) y ajuste el volumen según su preferencia. La pantalla mostrará la duración de la grabación así como el número de la que esté sonando en ese momento.
4. Para detener temporalmente la reproducción pulse el botón 7 (▶ II). Los dígitos indicadores del tiempo transcurrido de la reproducción parpadearán. Para continuar la reproducción pulse nuevamente este botón.

5. Para terminar la reproducción pulse el botón de parada 13 (■). La pantalla le mostrará permanentemente el número total de grabaciones y el tiempo total del disco compacto.
   Si una vez detenida la reproducción pulsa de nuevo este botón, el aparato se apagará. No obstante si en el modo stop, una vez transcurridos 60 segundos no ha pulsado ningún botón, el aparato se apagará automáticamente.

6. Para extraer el disco una vez abierta la puerta del alojamiento de CD, sujete el disco compacto por los bordes y tire de él hacia arriba al tiempo que hace presión sobre el eje de retención. Una vez extraído guárdelo en su estuche protector.

NOTA:

• Antes de extraer disco de su alojamiento pulse siempre el botón de parada 13 (■).
• La tapa del compartimento del disco deberá estar siempre cerrada aunque no haya alojado ningún disco, así evitará que el polvo, suciedad o cualquier cuerpo extraño se introduzca en el interior y pueda dar lugar a fallos en el funcionamiento del aparato.

LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO STOP

1. Con el reproductor parado (modo stop), pulse repetidamente el botón 14 (◀) hasta localizar el comienzo de una melodía anterior o el botón 2 (▶) para localizar el comienzo de una pista posterior. El número de la pista aparecerá en la pantalla 4.
2. Una vez localizada la grabación buscada, pulse el botón 7 (▶ II) para que se inicie la reproducción.

LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO PLAY

1. En reproducción (modo play), pulse momentáneamente el botón 14 (◀) para ir al principio de la pista actual o repetidamente para localizar el comienzo de una canción anterior.
2. Pulse el botón 2 (▶) para ir al principio de la pista siguiente o repetidamente para localizar el comienzo de una pista posterior.

AVANCE Y RETROCESO RÁPIDO

Durante el avance a retroceso rápido el volumen se atenuará, volviendo a su nivel normal al dejar de pulsar el correspondiente botón («« o »«).

Si durante la reproducción mantiene presionado el botón 14 (««), ésta retrocederá rápidamente. Por el contrario, si mantiene presionado el botón2 (««) la reproducción avanzará rápidamente.

USO DE DISCOS CON GRABACIONES EN MP3

El reproductor de MP3 soporta un máximo de 128 álbumes y 448 grabaciones aunque solo pueden ser mostrados en pantalla 99 álbumes y 399 grabaciones. Si el disco tuviera más de 99 álbumes la pantalla mostrará “-” “OVER” y si el número de grabaciones excede de 399, la pantalla mostrará “---” “OVER”

1. Repetición de grabación, álbum y disco
2. Reproducción aleatoria
3. Exploración del disco
4. Anti-shock
5. Segundos
6. Minutos
7. Número de grabación
8. Número de álbum
9. Indicación de disco en formato MP3
10. Programación

IMPORTANTE: Utilice únicamente archivos de audio comprimido (formato o extensión .MP3), no utilice archivos con otras extensiones por ejemplo *.WMA, *.AAC, *.DLF, *.M3U, *.PLS ni con formato UDF.

FUNCIONAMIENTO

1. Para la inserción o extracción del disco siga el mismo procedimiento que el descrito para los discos compactos de audio.
2. Para encender el aparato pulse el botón de encendido 7 (▶ II) el reproductor comprobará el disco, y si hay un disco alojado se iniciará automáticamente la reproducción. Si el disco estuviera mal insertado o defectuoso la pantalla mostrará la indicación "NO DISC".
3. Para iniciar la reproducción pulse el botón 7 (▶ II) y ajuste el volumen según su preferencia. La pantalla mostrará el número de álbum, número de la grabación y la duración de la grabación de la que esté sonando en ese momento.

4. Para detener temporalmente la reproducción pulse el botón 7 (▶ II). Los dígitos indicadores del tiempo transcurrido de la reproducción parpadearán. Para continuar la reproducción pulse nuevamente este botón.

5. Para terminar la reproducción pulse el botón 13 (■). La pantalla le mostrará permanentemente el número total de álbumes y de grabaciones. Si una vez detenida la reproducción pulsa de nuevo este botón, el aparato se apagará. No obstante si en el modo stop una vez transcurridos 60 segundos no ha pulsado ningún botón, el aparato se apagará automáticamente.

LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO STOP.

1. Con el reproductor parado (modo stop), pulse repetidamente el botón 14 (◀) hasta localizar el comienzo de una melodía o álbum anterior o el botón 2 (▶) para localizar el comienzo de una pista o álbum posterior.

2. Una vez localizada la grabación buscada, pulse el botón 7 (▶ II) para que se inicie la reproducción.

LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO PLAY.

1. En reproducción (modo play), pulse momentáneamente el botón 14 (««) para ir al principio de la pista actual o repetidamente para localizar comienzo de una canción o álbum anterior.

2. Pulse el botón 2 (▶) para ir al principio de la pista siguiente o repetidamente para localizar el comienzo de una pista o álbum posterior.

NOTA: Si el disco contiene varias carpetas o álbumes, la localización de las grabaciones o canciones se efectuará a través de las distintas carpetas o álbumes y en el orden en que estos fueron grabados.

AVANCE Y RETROCESO RÁPIDO

Durante el avance o retroceso rápido el volumen enmudecerá, volviendo al su nivel normal al dejar de pulsar el correspondiente botón («« o »«).

Si durante la reproducción mantiene presionado el botón 14 (◀), ésta retrocederá rápidamente. Por el contrario, si mantiene presionado el botón 2 (▶) la reproducción avanzará rápidamente.

BÚSQUEDA RÁPIDA DE ÁLBUMES

Si el disco contiene varias carpetas o álbumes, podrá localizarlos de forma rápida:

Localización de álbumes en el modo STOP.

1. Con el reproductor parado (modo stop), pulse repetidamente el botón 6 (MP3 ALBUM/ANTI-SKIP) hasta localizar el comienzo de un álbum posterior.
2. Una vez localizado el álbum buscado, pulse el botón 7 (▶ II) para que se inicie la reproducción por la primera grabación del álbum seleccionado.

Localización de álbumes en el modo PLAY.

1. En reproducción (modo play), pulse repetidamente el botón 6 (MP3 ALBUM/ANTI-SKIP) para ir al principio del álbum siguiente o repetidamente para localizar el comienzo de un álbum posterior.
2. Una vez localizado el álbum buscado espere unos segundos para que se inicie la reproducción por la primera grabación del álbum seleccionado.

FUNCIONES COMUNES

Las siguientes funciones son comunes a ambos sistemas, disco compacto de música o disco con canciones en formato MP3.

SELECTOR DEL MODO DE REPRODUCCIÓN

Para seleccionar los distintos modos de reproducción pulse momentáneamente el botón 3 (MODE), cada vez que pulse este botón podrá elegir entre:

1 Repetición de una grabación

Durante la reproducción de un disco pulse una vez el botón 3 (MODE) y la grabación en escucha volverá a ser reproducida. En la pantalla aparecerá la indicación “→”. Si desea repetir otra grabación diferente pulse uno de los botones 2 (▶) ó 14 (◀).

Para cancelar la función descrita pulse cuatro veces (cinco si es MP3) el botón 3 (MODE).

2. Repetición completa del disco

Si durante la reproducción pulsa 2 veces (tres si es MP3) el botón 3 (MODE), el disco volverá de nuevo a ser reproducido. En la pantalla aparecerá la indicación “ALL”, para un disco compacto de música o “ALBUM” para un disco con canciones en formato MP3.

Para cancelar esta función pulse 3 veces el botón 3 (MODE).

3. Repetición completa del álbum (sólo en MP3)

Si durante la reproducción de las distintas grabaciones de un álbum pulsa 2 veces el botón 3 (MODE), el álbum seleccionado volverá de nuevo a ser reproducido. En la pantalla aparecerá la indicación “ALBUM”. Para cancelar esta función pulse 4 veces el botón 3 (MODE).

4. Exploración del inicio de cada grabación

Esta función le permitirá escuchar los 10 primeros segundos de cada grabación o pista.

Con el reproductor parado (modo stop), pulse 3 veces (cuatro si es MP3) el botón 3 (MODE). La pantalla mostrará la indicación "INTRO", entonces presione el botón 7 (▶ II) y el aparato reproducirá durante 10 segundos el inicio de cada grabación. Una vez finalizada la exploración total del disco, el reproductor permanecerá parado (modo stop).

Para cancelar esta función y seguir en el modo de reproducción normal, puse 2 veces el botón 3 (MODE).

5. Reproducción aleatoria

Esta función le permitirá escuchar las distintas grabaciones del disco siguiendo un orden aleatorio. Para ello, antes o durante la reproducción pulse 4 veces (cinco si es MP3) el botón 3 (MODE). La pantalla mostrará la indicación "RNO".

Para cancelar esta función, pulse una vez el botón 3 (MODE).

PROGRAMACIÓN DE LA REPRODUCCIÓN EN UN ORDEN DETERMINADO

Esta función la permitirá programar hasta 64 grabaciones para después reproducirlas en el orden elegido. Para la reproducción programada siga el siguiente proceso:

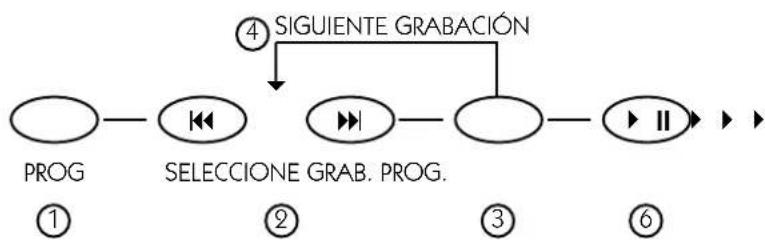

Para discos compactos de audio

1. Con el reproductor parado (modo stop) presione el botón 5 (PROG), la pantalla mostrará la palabra "PGN" y el número de programa "P-01".
2. Mediante los botones 2 (▶) y 14 (◀) introduzca el número de la grabación deseada.
3. Pulse el botón 5 (PROG) para memorizar la grabación elegida.
4. Repita los pasos 2. y 3. para programar todas las grabaciones que desee.

5. Las grabaciones pueden ser comprobadas pulsando repetidamente el botón 5 (PROG) con la posibilidad de ser cambiadas seleccionando el número de programa y repitiendo los pasos 2. y 3.

6. Una vez finalizada la programación presione el botón de reproducción/pausa 7 (▶ II). En la pantalla permanecerá la palabra "PGN", indicándole así que el aparato está en el modo de reproducción programada.

7. Presione el botón 14 (««) para ir al principio de la pista actual o repetidamente para localizar comienzo de la grabación anterior que ha sido programada. Pulse el botón 2 (««) para localizar las siguientes grabaciones programadas.

8. Para cancelar la reproducción programada pulse el botón de parada 13 (■).


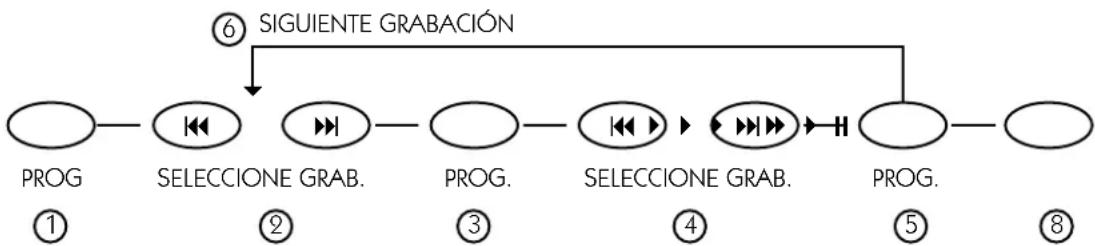

Para discos con canciones en formato MP3

1. Con el reproductor parado (modo stop) presione el botón 5 (PROG), la pantalla mostrará la palabra "PGN", el número de álbum parpadeando "00" y el número de programa "P-01".

2. Mediante los botones 2 (▶) y 14 (◀) introduzca el número del álbum deseado.

3. Pulse el botón 5 (PROG) para memorizar el álbum elegido.

4. El número de grabación parpadeará. Mediante los botones 2 (▶) y 14 (◀) introduzca el número de la grabación deseada.

5. Pulse el botón 5 (PROG) para memorizar la grabación elegida.

6. Repita los pasos 2. y 5. para programar todas las grabaciones (álbumes y grabaciones en MP3) que desee.

7. Las grabaciones pueden ser comprobadas pulsando repetidamente el botón 5 (PROG) con la posibilidad de ser cambiadas seleccionando el número de programa y repitiendo los pasos 2. y 5.

8. Una vez finalizada la programación presione el botón de reproducción/pausa 7 (▶ II). En la pantalla permanecerá la palabra "PGM" indicándole así que el aparato está en el modo de reproducción programada.

9. Presione el botón 14 (««) para ir al principio de la pista actual o repetidamente para localizar comienzo de la grabación anterior que ha sido programada. Pulse el botón 2 (««) para localizar las siguientes grabaciones programadas.

10. Para cancelar la reproducción programada pulse el botón de parada 13 (■).

BORRADO DE LA PROGRAMACIÓN

Para borrar la programación, con el reproductor parado (modo stop) el pulse el botón 13 (■) apagado del reproductor, o bien abra la tapa del compartimento del disco.

FUNCION "ANTI-SHOCK"

El circuito anti-shock o anti golpe consiste en que el reproductor almacena en una memoria digital 45 ó 140 segundos (disco compacto de audio o disco con grabaciones en formato MP3 respectivamente) de la grabación que esté reproduciendo en ese momento. Cuando motivado por un golpe o vibración fuerte se produce un corte en el sonido, el reproductor lee de esta memoria el sonido previamente almacenado al tiempo que lo reproduce, de esta forma Vd. podrá escuchar la grabación sin los molestos cortes de sonido.

Al introducir un disco compacto la pantalla muestra durante un instante las siglas "CD 45 SEC" y el sistema anti-shock se activa automáticamente.

Al inicio de la reproducción la pantalla le mostrará parpadeando las siglas “RSP ⚙” indicando de esta forma el proceso de almacenamiento, cuando la capacidad de almacenamiento está llena (45 segundos) las siglas “RSP ⚙” permanecerán fijas.

Durante la reproducción para desactivar o activar la función anti-shock pulse el botón 6 (MP3 ALBUM/ANTI-SKIP). Cuando dicha función quede desactivada las siglas "RSP" desaparecerán de la pantalla.

Si es un disco con grabaciones en MP3 la función anti-shock estará siempre activada y no se puede desactivar, la pantalla mostrará las siglas "RSP 🔒"

NOTA:

• Aún con la función ANTI-SHOCK activada, si el reproductor está sometido durante un largo periodo de tiempo a fuertes vibraciones o golpes, se pueden producir cortes de sonido.
• Cuando active o desactive esta función el sonido enmudecerá durante unos segundos.

BLOQUEO DE FUNCIONES

Cuando desplace el selector de bloqueo 15 (HOLD) a la posición ON en la pantalla aparecerán las siglas "HOLO" durante unos segundos. Esta función bloquea las funciones del reproductor siendo aconsejable cuando se utilice dentro de un bolso etc., así evitará que los botones bloqueados puedan pulsarse accidentalmente. Cuando pulse un botón la pantalla mostrará las siglas "HOLO" durante unos segundos.

Para desbloquear el aparato desplace el selector 15 (HOLD) a la posición OFF.

Cuando manipule los discos compactos procure en lo posible no tocar la superficie de la cara brillante de los mismos. Sujételos por el borde e introduzca un dedo por el orificio central.

Contrariamente a los discos convencionales el disco compacto no tiene surcos que almacenan polvo ni suciedad por lo que limpiándolos cuidadosamente con un paño suave eliminará la mayor parte de las partículas depositadas sobre él.

Para limpiar las huellas de los dedos depositadas sobre la superficie de grabación, pase un paño en línea recta desde el centro al borde del disco.

Con objeto de evitar que el rayado de los discos dé lugar a cortes de sonido durante la reproducción, guárdelos en su estuche una vez utilizados.

No exponga los discos a la luz solar directa y evite la humedad. Las altas temperaturas pueden alabear (deformar) el disco.

LIMPIEZA EXTERIOR

Limpie la superficie plástica de la carcasa del reproductor con un paño húmedo y séquela con otro seco. No utilice alcohol ni productos abrasivos.

No permita que el reproductor esté en contacto con agentes volátiles como gasolina, disolventes, insecticidas, etc.

LIMPIEZA DE LA LENTE

Si la lente está sucia de polvo se pueden producir cortes o variaciones en el sonido, e incluso que el reproductor no funcione. Para la limpieza de la óptica utilice un cepillo/soplador (usados normalmente en la limpieza de cámaras fotográficas), sople varias veces y a continuación para eliminar las impurezas pase el cepillo suavemente. Si la suciedad de la lente no se puede limpiar mediante el cepillo/soplador, utilice un palito forrado de algodón seco y comience la limpieza desde el centro de la lente hacia el exterior.

SERVICIO POSTVENTA

Si el aparato se ha caído o en caso de que no funcione adecuadamente, si el alimentador, la clavija u otras partes presentan deterioro o el cable está dañado, absténgase de usarlo y no intente desmontarlo o repararlo. Contacto con su distribuidor o Centro de Servicio Técnico MX ONDA más cercano.

CARACTERÍSTICAS TÉCNICAS

SECCIÓN CD

Tipo de láser Clase 1

Margen de frecuencia 20 Hz ...20 KHz

Frecuencia de muestreo 32, 44.1 y 48 KHz

MPEG112 Tres capas

Reproducción MP3 Formato compatible ISO9660

Sistema anti-shock 140 segundos

GENERALES

Nivel de salida de línea 720 mV rms (47 KΩ)

Potencia de salida 10 mW (32 Ω)

Refuerzo super graves + 6 dB @ 100 Hz

Alimentación

a) Pilas alcalinas* 2 de 1,5 V tipo LR6, AA, etc.

b) Baterías recargables 2 de 1,2 V/600 mA Ni-Cd (suministradas)

o) Transf. adaptador 230 V \~ 4,5 V CC/600 mA (suministrado)

Máximo consumo 0,6 W a 3 V

Dimensiones 132 x 33 x 143 mm.

Peso 262 gr. (sin pilas)

* No suministradas

Especificaciones técnicas sujetas a cambio sin previo aviso.

Este producto cumple con las Directivas Europeas 89/336/CEE (EMC) relativa a la Compatibilidad Electromagnética y la 73/23/CEE (LVD) en materia de seguridad de baja tensión.

"Mx Onda" y su logotipo son marcas registradas de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [e-mail]

http://www.mxonda.es
