LAC2950N - Radio del coche LG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radio de coche
Marca	LG
Modelo	LAC2950N
Tamaño de chasis	1-DIN
Dimensiones (An x Al x Pr)	Aprox. 178 x 50 x 160 mm
Peso	Aprox. 1,2 kg
Alimentación	12 V DC (negativo a tierra)
Funciones principales	Radio AM/FM, reproductor de CD, entrada auxiliar (3.5 mm), USB
Potencia de salida	4 x 50 W (máx.)
Ecualizador	Ecualizador de 3 bandas (preajustes)
Conectividad	Bluetooth no disponible; entradas USB y AUX
Pantalla	LCD retroiluminada
Sintonizador	FM/AM con RDS
Entrada para antena	Conector ISO estándar
Compatibilidad de formatos	CD, CD-R/RW, MP3, WMA
Mando a distancia	Incluido (alámbrico o infrarrojo, según modelo)
Limpieza y mantenimiento	Limpiar con un paño suave y seco. No usar productos químicos
Seguridad	Desconectar la batería antes de la instalación. Fusible de protección
Reparabilidad	Solo para servicio técnico autorizado. No abrir la carcasa
Idiomas del menú	Español, inglés, francés, etc.

Preguntas frecuentes - LAC2950N LG

¿Cómo enciendo la radio del coche LG LAC2950N?

Gire la perilla de volumen hacia la derecha o presione el botón POWER para encenderla.

¿Cómo sintonizar estaciones de radio?

Presione el botón SRC para seleccionar modo radio. Gire la perilla TUNE para buscar frecuencias manualmente o mantenga presionado para búsqueda automática.

¿Puedo reproducir música desde un USB?

Sí, inserte un dispositivo USB en el puerto frontal. La radio reproducirá archivos MP3/WMA.

¿Cómo ajustar los graves y agudos?

Presione el botón EQ o MENU repetidamente hasta que aparezca BAS (graves) o TRE (agudos). Gire la perilla para ajustar.

¿La radio tiene Bluetooth?

No, el modelo LAC2950N no incluye Bluetooth. Utilice la entrada AUX o USB para conectar dispositivos externos.

¿Cómo configurar la hora?

Presione y mantenga presionado el botón DISP/DISP hasta que parpadee la hora. Gire la perilla para ajustar. Presione de nuevo para cambiar a minutos.

¿Qué hago si el CD no se reproduce?

Verifique que el CD esté insertado con la etiqueta hacia arriba y que no esté rayado. Limpie el disco con un paño suave.

¿Cómo restablecer la configuración de fábrica?

Presione el botón RESET con un objeto pequeño (como un clip) durante 2 segundos. Esto borrará todas las configuraciones.

¿Puedo conectar un amplificador externo?

Sí, la radio tiene salidas RCA (Front/Sub). Consulte el manual para los detalles de conexión.

¿Qué tamaño de fusible utiliza?

Utiliza un fusible tipo ATO de 10 A. Reemplácelo solo por otro del mismo valor.

MANUAL DE USUARIO LAC2950N LG

Receptor de CD/MP3/WMA para vehículos

Por favor, lea este manual detenidamente antes de poner en funcionamiento el equipo y guárdelo para futuras consultas.

MODELO

LAC2950N/ LAC2910N/ LAC2900N

P/NO : MFL63284976

Índice

3 Notas de seguridad
4 Panel frontal / Mando a distancia
5 Acerca del panel de control extraíble
6 Instalación

Instalación básica

Extracción de la unidad receptora existente

Instalación ISO-DIN

7 Conexión
8 Funcionamiento básico

Silencio

Uso del EQ

Ajuste del nivel de sonido

Comprobación del reloj

Configuración del reloj

9 Escuchar un CD

Pausar o reiniciar un CD

Buscar una sección dentro de una pista / archivo

Pasar a otra pista / archivo

Comenzar el barrido

Repetir

Orden aleatorio

-10 / +10 pistas MP3/WMA

SUBIR / BAJAR carpeta MP3/WMA

Consultar información sobre la música

10 Escuchar la radio

Memoria de búsqueda automática

Guardar y recuperar emisoras de radiodifusión

Barrido de emisoras presintonizadas

Sintonizar emisoras presintonizadas

Conexión de un equipo auxiliar

11 Cambio de valores de configuración
12 Solución de averías
13 Especificaciones

Notas de seguridad

Precaución

RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO EXTRAIGA LA CUBIERTA (O LA PARTE POSTERIOR). NO HAY PARTES EN EL INTERIOR A LAS QUE EL USUARIO PUEDA DAR SERVICIO. REFIERA EL SERVICIO A PERSONAL CUALIFICADO.

El rayo con punta de flecha dentro de un triángulo equilátero tiene el propósito de alertar al usuario de la presencia de voltaje pellgroso no aislado dentro del confinamiento del producto que puede ser de la magnitud suficiente para constituir un riesgo de descarga eléctrica para las personas.

El signo de exclamación dentro de un triángulo equilátero tiene el propósito de alertar al usuario de la presencia de instrucciones importantes de operación y mantenimiento (servicios) en la documentación que acompaña al aparato.

Conduzca siempre de forma segura. Evite distraerse con el sistema de navegación durante la conducción, y esté siempre al tanto de todas las condiciones de conducción. No modifique las configuraciones o ninguna función. Apártese de la calzada de forma segura y legal antes de iniciar tales acciones.

No utilice el equipo durante muchas horas seguidas o a temperaturas extremadamente bajas o altas. (-10–60°C)

No desmonte la cubierla o el panel posterior de este producto a fin de reducir el riesgo de descargas eléctricas. No existen piezas reparables por el usuario en el interior de esta unidad. Delegue todas las labores de reparación al personal de mantenimiento cualificado.

A fin de reducir el riesgo de descargas eléctricas, no exponga el producto a salpicaduras de agua, lluvia o a la humedad.

Las unidades instaladas en el exterior del vehículo pueden experimentar temperaturas extremadamente altas. Le rogamos que use la unidad en el interior del vehículo únicamente y tras haberla instalado debidamente.

Esta unidad no puede operar con discos de 8 cm (utilice sólo discos de 12 cm).

PRECAUCIÓN : Esta unidad utiliza un sistema láser.

Para asegurar el uso correcto del producto, lea cuidadosamente este manual del propietario y guárdelo para futuras referencias. En caso de que la unidad necesitara labores de mantenimiento, póngase en contacto con un centro de servicio autorizado (consulte el procedimiento de servicio).

El uso de controles, ajustes o el rendimiento de los procedimientos que no sean los aquí especificados podría resultar en una exposición peligrosa a la radiación.

Para evitar la exposición directa al rayo láser, no intente abrir la carcasa. Radiación del láser visible al abrirla. NO MIRE DIRECTAMENTE AL LÁSER.

Este dispositivo está equipado con una batería o acumulador portátil. Forma segura de retirar la batería del equipo:

Retire la balería o pilas antiguas siguiendo el orden inverso al de instalación. Para evitar contaminar el medioambiente y llevar posibles daños a la salud pública, las baterías viejas deben llevarse a los puntos de recogida designados. No se deshaga de las balerías con la basura normal. Es recomendable utilizar los sistemas locales de recogida de baterías y acumuladores.

La batería no debe exponerse a calor excesivo como el del sol, el fuego o fuente similar.

7 Precaución

Si se conecta en forma errónea, la unidad mostrará la siguiente información: - Cortocircuito en el puerto de antena : "ANTENNA ON PORT SHORT CIRCUIT CHECK"

Tras volver a conectarlo, reinicie la unidad.

Es necesario establecer la opción de formato de disco en [Mastered] (Maestro) al formatear discos regrabables a fin de que los discos sean compatibles con los reproductores LG. Si establece la opción en Live File System, no podrán utilizarse en reproductores LG. (Mastered/Live File System: Sistema de formato de disco para Windows Vista)

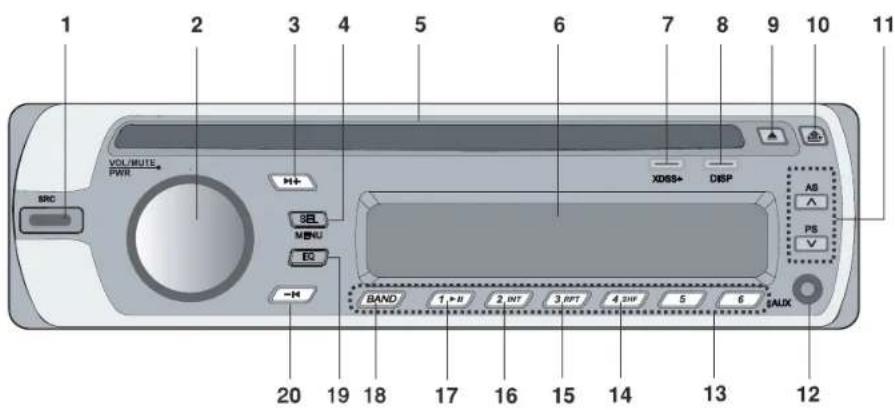

Panel frontal / Mando a distancia

1 FUENTE [SRC]

2 · Volumen

• [MUTE]

• Power [PWR]

3 Omitir / Búsqueda / Buscar / Sintonizar ▶I+

4 Seleccionar [SEL] / [MENU]

5 Ranura de CD

6 Ventana de visualización

7 Sistema de Extreme Dynamic Sound [XDSS+]

8 Visualizar [DISP]

9 Expulsar

10 Liberar

11 · Almacenamiento automático [^/AS]

• Barrido presintonías [V/PS]

• +10/-10 pistas MP3/WMA ∧/V

- Subir / Bajar carpeta ∧/

12 Entrada AUX

13 Emisora presintonizada [1\~6]

14 Orden aleatorio [SHF]

15 Repetir [RPT]

16 Comenzar el barrido [INT]

17 Reproducir/Pausa ▶II

18 [BAND]

19 Ecualizador [EQ]

20 Omitir / Búsqueda / Buscar / Sintonizar -

Acerca del panel de control extraíble

Fijación del panel de control

1 Alinee el lado izquierdo del panel con el soporte.
2 Presione el lado derecho o el panel contra la unidad hasta que oiga un clic.

Precaución

• Los botones de control pueden no funcionar correctamente si el panel de control no está bien colocado. Si éste es el caso, pulse ligeramente el panel de control.
• No exponga el panel de control a altas temperaturas ni a la luz directa del sol.
• No deje caer ni golpee el panel de control, de lo contrario podría dañarse.
• Evite el contacto de la superficie del panel de control con sustancias volátiles como bencina, disolventes o insecticidas.

Extracción del panel de control

1. Pulse el botón " " (RELEASE) para desbloquear el panel de control.
2. Empuje el panel de control hacia la derecha.
3. Retire el panel de control de la unidad.
4. Introduzca el panel de control en el estuche de protección.

Limpie regularmente los contactos de la parte posterior del panel de control con un algodón empapado en alcohol. Por seguridad, apague el encendido antes de la limpieza, y extraiga la llave del contacto.

Instalación

Instalación básica

Antes de la instación, asegúrese de que el interruptor de encendido se encuentre en OFF (APAGADO) y quite la terminal de la batería del automóvil para evitar un cortocircuito.

1 Retire la unidad receptora existente.
2 Realice las conexiones necesarias.
3 Instale la carcasa de instalación.
4 Instale la unidad en la carcasa de instalación.

Instalación ISO-DIN

1 Deslice la unidad en el armazón ISO-DIN.
2 Proceda a su fijación con los torni-llos de la unidad anterior.
3 Deslice la unidad e insertela en el hueco vacío del salpicadero.
4 Instale el cuadro de instrumentos o la placa de adaptación.
5 Instale el anillo de compensación en la unidad.
6 Instale el panel de control en la unidad.

Extracción de la unidad receptora existente

Si ya cuenta con una carcasa de instalación para la unidad receptora en el salpicadero, debe sacarla.

1 Retire el soporte posterior de la unidad.
2 Retire el panel frontal y el anillo de compensación de la unidad.
3 Inserte la palanca A en el orificio en un lado de la unidad. Realice la misma operación en el otro lado y extraiga la unidad de su camisa de instalación.

Conexión

Antes de la conexión asegúrese de que el interruptor de encendido se encuentre en OFF y desconecte el terminal de la batería ⊖ para evitar cortocircuitos.

A ③/ A ④/ A ⑥ no conectado

Funcionamiento básico

	EN EL REPRODUCTOR
1. Encienda la unidad.	Cualquier tecla
2. Seleccione una fuente.	SRC
3. Ajuste el volumen.	Girar PWR

Funcionamiento básico - ahora tiene más opciones

Silencio

Presione VOL/MUTE para interrumpir el sonido. Para cancelar la función, presione de nuevo.

Uso del EQ

La función de EQ es aumentar o reducir la potencia de la señal de las frecuencias de audio. Esta función le permitirá disfrutar plenamente del sonido. Presione repetidamente EQ. La pantalla se ilumina siguiendo este orden. POP → CLASSIC → ROCK → JAZZ → VOCAL → SALSA → SAMBA → REGGAE → RUSSY → USER1 → USER2 → Off (No mostrado)

Nota

- Cuando XDSS+ esté en "Off", puede ajustar la configuración del EQ. - Puede ajustar el nivel de sonido a sus preferencias. Una vez seleccionado un modo USER (USUARIO), ajuste el nivel de sonido que se guardará automáticamente para el modo USER (USUARIO) actualmente seleccionado. Consulte la sección "Ajuste del nivel de sonido" para el modo USER 1/2 (USUARIO 1/2).

Ajuste del nivel de sonido

Pulse repetidamente SEL para seleccionar el modo que desee ajustar entre VOL (volumen), BAL (altavoz izquierdo/derecho) y FAD (altavoz frontal/trasero). Para ajustar la calidad de sonido, gire el control PWR.

Cuando se desactiven las opciones de EQ (Ecualizador) y XDSS+, puede ajustar la configuración del nivel de sonido (BAS (grave), MID (medio), TRB (agudo)).

Presione XDSS+. XDSS+ : (Mejora los agudos y graves.) Para cancelarlo, presione de nuevo el botón.

Comprobación del reloj

Podrá consultar el reloj presionando DISP.

Configuración del reloj

1 Pulse DISP y, a continuación, manténgalo pulsado durante 1 segundo.
2 Pulse ▶I+ para ajustar la hora.
3 Pulse -1 para ajustar los minutos.
4 Press DISP again to finish the setting.

Escuchar un CD

	EN EL REPRODUCTOR
1. Introduzca un CD.	-
2. Ajuste el volumen.	Girar PWR

Escuchar un CD – ahora tiene más opciones

Pausar o reiniciar un CD

Presione ▶ en el reproductor durante la reproducción. Presione de nuevo este botón para reanudar la reproducción.

Buscar una sección dentro de una pista / archivo

1. Durante la reproducción, presione -I◄ / ►I+ en el reproductor por más de 1 segundo y luego deje de presionar.
2. Presione -|◀ / ▶|+ en el reproductor nuevamente en el punto que desee.

Pasar a otra pista / archivo

Presione -1◀ / ▶+ en el reproductor. Para pasar a la pista anterior, presione -1◀ brevemente durante los primeros 3 segundos de la reproducción.

Comenzar el barrido

Presione o mantenga presionado INT en el reproductor. Se reproducirán los archivos de la carpeta actualmente seleccionada (INT) o los primeros 10 segundos de las pistas/archivos (INT) del disco. Para cancelarlo, presione de nuevo el botón.

Repetir

Presione o mantenga presionado RPT en el reproductor. Se reproducirán repetidamente las pistas/archivos actualmente seleccionados (1 RPT) o la carpeta (■RPT) del disco. Para cancelarlo, presione de nuevo el botón.

Orden aleatorio

Presione o mantenga presionado SHF en el reproductor. Se reproducirán aleatoriamente todos los archivos de la carpeta actualmente seleccionada (SHF) o todas las pistas/archivos (SHF) del disco. Presione de nuevo SHF para cancelar.

Nota

Durante la reproducción aleatoria, si presiona -◀ no podrá volver a la pista anterior.

-10 / +10 pistas MP3/WMA

(Si sólo existiera una carpeta, o ninguna). Durante la reproducción, pulse v/PS para regresar 10 pistas o bien, pulse ∧/AS para avanzar 10 pistas.

SUBIR / BAJAR carpeta MP3/WMA

(Si hubiera más de dos carpetas). Durante la reproducción, pulse V/PS para regresar a la carpeta anterior o bien, pulse ∧AS para avanzar a la carpeta siguiente.

Consultar información sobre la música

Los archivos MP3/WMA a menudo incluyen etiquetas. La etiqueta indica el Título, Intérprete o Álbum. Pulse DISP dos veces para comprobar el nombre de un archivo o carpeta y tres veces para ver la ETIQUETA ID3/WMA/CD durante la reproducción del archivo. Si no existiera información, se mostraría "NO TEXT" en la pantalla de visualización.

Nota

- Este icono se mostrará durante la reproducción de MP3/WMA.

- La compatibilidad de los discos en MP3 con este reproductor se reduce a las funciones que se indican a continuación:

1. Frecuencia de muestreo: 8 - 48kHz (MP3) 22,05 - 48kHz (WMA)
2. Tasa de bits: no superior a 8 - 320kbps (incluye tasa de bits variable) (MP3) 32 - 320kbps (WMA)
3. El sistema de archivos CD-R/CD-RW deberá ser "ISO 9660".
4. Si graba archivos MP3/WMA utilizando un software que no pueda crear un SISTEMA DE ARCHIVOS, por ejemplo, "Direct-CD", etc., no podrá reproducir los archivos MP3/WMA. Le recomendamos que utilice "Easy-CD Creator" que puede crear un sistema de archivos ISO9660.

El cliente debe tener presente que puede requerirse un permiso para descargar archivos MP3/WMA y música de Internet. Nuestra compañía no tiene derecho a garantizar la adquisición de dicho permiso, sino que deberá solicitarse siempre del propietario del copyright.

Escuchar la radio

	EN EL REPRODUCTOR
1. Seleccione una fuente para el sintonizador.	SRC
2. Seleccione una banda.	BAND
3. Búsqueda automática.Búsqueda manual.	-◄ / ►I+
	Mantener presionado-◄ / ►I+

Escuchar la radio – ahora tiene más opciones

Memoria de búsqueda automática

Presione N/AS. Las seis frecuencias más potentes se almacenarán en las presintonias (1–6) según la fuerza de su señal. Para cancelarlo, pulse N/AS.

Guardar y recuperar emisoras de radiodifusión

1 Presione BAND para seleccionar la banda que desea almacenar.

2 Seleccione la emisora deseada y presione uno de los botones programados 1-6 y mantenga hasta que suene una señal sonora.

3 Repita los pasos 1-2 a fin de presintonizar otras emisoras. La próxima vez que presione ese botón programado, recuperará de la memoria la frecuencia de esa emisora de radio.

Barrido de emisoras presintonizadas

Presione v/PS. Aparecerá cada una de las emisoras presintonizadas. Para cancelarlo, pulse v/PS.

Sintonizar emisoras presintonizadas

Presione BAND para seleccionar la banda y presione el botón numérico (1 - 6) deseado en el mando a distancia.

Nota

Al intentar programar una emisora en un botón numérico de presintonía ya configurado para otra emisora de la misma banda, la configuración anterior se eliminará automáticamente.

Conexión de un equipo auxiliar

Cambio de valores de configuración

	EN EL REPRODUCTOR
1. Activa el menú de configuración.	Mantener presionado MENU
2. Seleccione una elemento.	Presione MENU
3. Seleccione una fuente.	Girar PWR
4. Complete la configuración.	Presione MENU

●AUX (Auxiliar) ON(ENCENDIDA)/OFF(APAGADA)

Es posible utilizar un equipo auxiliar con la unidad. Active la configuración auxiliar cuando conecte un equipo auxiliar a la unidad.

●AUX (Auxiliar) 00dB / +6dB

Sólo se puede ajustar el nivel de volumen de cada fuente al configurar la opción AUX como ON (Activado) al cambiar las fuentes, para evitar cambios radicales en el volumen. Puede establecer de 0 dB a +6 dB. Subirá el volumen cuando cambie la fuente del componente externo.

●DEMO OFF(APAGADA)/ON(ENCENDIDA)

Puede cambiar la indicación inicial de la pantalla para que aparezca información, como el nombre de la función, del ecualizador, etc., mientras escucha una fuente.

●DIM (Regulador) OFF / ON / AUTO

Puede cambiar el brillo de la pantalla durante el encendido. Al configurar la opción DIMMER (REGULADOR) como AUTO, la función funcionará según la configuración del regulador de intensidad de luz del coche.

●DIM L (Nivel de regulador)

Si ajusta la opción DIM como ON/AUTO (Activada/automática), podrá ajustar el nivel del regulador. (-2,-1,0,+1,+2)

●A-EQ (Ecualizador automático) ON/OFF

La función AUTO EQ funciona solamente en los archivos de música admitidos por Género en el dispositivo. Si configura la opción AUTO EQ como ON (Activada), POP, CLASSIC (CLÁSICA), ROCK, o JAZZ, se seleccionará automáticamente dependiendo del género musical del archivo de música.

●BEEP 2ND / ALL

BEEP 2ND: Sólo oirá un bip al mantener presionada una tecla. (1 seg) BEEP ALL: Oirá un bip al presionar cualquier tecla.

Solución de averías

	Síntoma Causa Solución
GENERALES	La unidad no se enciende. La unidad no funciona.	La toma de alimentación y el conector están incorrectamente conectados.	Confirme una vez más que todas las conexiones sean correctas.
		El fusible se ha fundido.	Rectifique el problema que causó el fusible fundido y cámbielo. Asegúrese de instalar el fusible correcto de la misma resistencia.
		El ruido y otros factores son la causa de que el microprocesador incorporado funcione incorrectamente.	Apague y encienda la unidad.
	No se escucha ningún sonido. / El nivel de volumen no puede subirse.	Los cables no están correctamente conectados.	Conecte los cables correctamente.
CD	Experimenta saltos del audio.	Esta unidad no está firmemente asegurada.	Asegure firmemente esta unidad.
	La reproducción no es posible.	El disco está sucio.	Limpie el disco.
		El disco cargado es de un tipo que esta unidad no puede reproducir.	Compruebe el tipo del disco.
Radio	No se pueden sintonizar emisoras de radio.	La potencia de la señal de las emisoras es demasiado débil (al buscarlas con la sintonización automática.)	Sintonice las emisoras manualmente.
		No se han predefinido ninguna emisora o se han borrado (al sintonizar explorando las emisoras predefinidas.)	Predefina las emisoras. (Consulte la página 10.)

Especificaciones

GENERALES

Potencia de salida 53W x 4CH (Máx.)

Alimentación 12 V CC

Impedancia de altavoces 4Ω

Sistema de toma a tierra Negativo

Dimensiones (An x Al x Lg) 180 x 50 x 176 mm (sin el panel frontal)

Peso neto (aprox.) 1,3 kg

Sintonizador

FM

Respuesta en frecuencia 87,5-107,9, 87,5-108 MHz, 65-74 ó 87.5-108 MHz

Relación S/R 55 dB

Distorsión 0.7%

Sensibilidad utilizable 12 dBμV

AM (MW)

Respuesta en frecuencia 520-1720 ó 522-1620 kHz

Relación S/R 50 dB

Distorsión 1,0%

Sensibilidad utilizable 28 dBμV

CD

Respuesta en frecuencia 20 Hz-20 kHz

Relación S/R 80 dB

Distorsión 0,12%

Separación de canales (1 kHz) 55 dB

AUX

Respuesta en frecuencia 20 Hz-20 kHz

Relación S/R 80 dB

Distorsión 0.1%

Separación de canales (1 kHz) 45 dB

Nivel máximo de entrada (1kHz) 1,1V

Los diseños y especificaciones pueden estar sujetos a cambios sin previo aviso.

LG

Life's Good
