Tipo de producto	Soporte de TV fijo
Marca	ELBE
Modelo	SP-1443-F
Tamaño de pantalla compatible	14" a 43" (35 – 107,5 cm)
Peso máximo soportado	15 kg
Compatibilidad VESA	Hasta 200x200 mm
Material	Metal (acero)
Piezas incluidas	1 placa de pared, 1 panel principal, 4 brazos de conexión, tacos, tornillos, arandelas, topes de goma
Instalación	Fijación a pared con tacos y tornillos, montaje del televisor con tornillos VESA
Herramientas necesarias	Taladro, broca de 10 mm, nivel de burbuja, destornillador
Uso recomendado	Doméstico
Garantía	3 años desde la fecha de compra
Mantenimiento y limpieza	Limpiar con un paño seco, no usar productos abrasivos
Precauciones de seguridad	No exceder el peso máximo; verificar la profundidad de los tornillos; asegurar una instalación nivelada
Servicio técnico	Contactar por email: [e-mail], teléfono: 93 262 42 68
Reparabilidad	Piezas de repuesto disponibles a través del servicio técnico oficial

Preguntas frecuentes - SP-1443-F ELBE

¿Cuál es el peso máximo que puede soportar el soporte ELBE SP-1443-F?

El soporte ELBE SP-1443-F está diseñado para un peso máximo de 15 kg. No supere este límite para evitar daños.

¿Qué tamaños de televisor son compatibles con este soporte?

Es compatible con televisores de 14 a 43 pulgadas (35 – 107,5 cm).

¿Qué medidas VESA admite el soporte?

Admite un patrón VESA máximo de 200x200 mm.

¿Incluye todos los tornillos necesarios para la instalación?

Sí, incluye tacos, tornillos de pared, tornillos redondos (M8, M6, M5), tuercas, arandelas y topes de goma. Sin embargo, algunos televisores pueden requerir tornillos diferentes; consulte el manual de su TV.

¿Se puede instalar en cualquier tipo de pared?

No. No es apto para paredes con vigas o entramado de acero, ni para bloques de hormigón. Si tiene dudas, consulte a un instalador cualificado.

¿Cómo se instala el soporte?

1. Nivele la placa de pared con un nivel de burbuja, taladre dos agujeros (broca 10 mm, profundidad 50 mm), inserte los tacos y fije la placa con los tornillos largos. 2. Si su TV requiere VESA superior a 100x100, coloque las aspas accesorias. 3. Fije el televisor usando los tornillos adecuados y no olvide las arandelas y topes de goma. 4. Fije el soporte al brazo articulado con los tornillos tipo F.

¿Qué garantía tiene el soporte?

El soporte tiene una garantía de 3 años desde la fecha de compra, siempre que se use correctamente y no haya sido manipulado por servicios no oficiales.

¿Qué hago si no encuentro los tornillos adecuados para mi televisor?

Consulte el manual de su televisor para conocer la métrica y profundidad máxima del tornillo. Si no están incluidos, adquiera los necesarios en una ferretería local.

¿Cómo limpio el soporte?

Limpie con un paño seco. No use productos abrasivos o disolventes.

¿Puedo usar este soporte en un entorno comercial?

No. Este producto está diseñado solo para uso doméstico. No se recomienda para fines comerciales.

MANUAL DE USUARIO SP-1443-F ELBE

Enhorabuena por adquirir el soporte de TV fijo SP-1443-F. Este aparato ha sido creado por nuestro equipo profesional de acuerdo con la normativa europea. Para un mejor uso de su nuevo equipo recomendamos que lea detenidamente este manual de instrucciones y que lo conserve para futuras consultas.

IMPORTANTE: Antes de utilizar su soporte ELBE SP-1443-F:

1- Compruebe que las medidas de su televisor no exceden del tamaño máximo ni peso indicado en las características de producto. El modelo SP-1443-F está diseñado para un peso máximo de 15 Kg y pantallas de 14" a 43" (35 – 107,5 cm).

2- Soporte VESA máx.: 200x200. SI usa este soporte para productos que excedan el peso máximo provocará una inestabilidad que puede resultar en posibles daños. Asegúrese que es el correcto antes de empezar la instalación.

3- Verifique en el manual de su TV la profundidad a la que puede insertar los tornillos del soporte a su TV. En caso de utilizar una profundidad de tornillos superior a la requerida por su TV, corre el riesgo de dañar la pantalla y la electrónica de su Televisor. LA GARANTIA NO LO CUBRIRIA.

4- Planifique el montaje de su soporte antes de fijarlo a la pared. Haga la simulación con el televisor antes de atornillarlo, asegúrese que ninguna parte excede de las medidas de la TV. Una vez montado el soporte en la pared, cualquier error será difícil de corregir.

5- Igualmente, asegúrese que, en el caso de adquirir un soporte con brazo extensible, este funcione como desea en función de donde quiere instalarlo (en dirección, ángulo y oscilación), antes de realizar la instalación.

RIVER INTERNATIONAL S.A, no se hace responsable de ningún daño personal o del producto debido a un uso incorrecto, mala instalación, mal montaje o utilización indebida de este artículo.

ATENCIÓN Este producto está diseñado para uso doméstico. No debe utilizarse con ninguna otra intención o aplicación, como con fines comerciales o entornos no domésticos. El contenido de este manual está sujeto a cambios sin previo aviso. Pueden existir diferencias entre la información impresa y el producto final. Estos cambios pueden ser debidos a errores tipográficos o cambios en el dispositivo posteriores a la impresión de este manual.

Piezas incluidas:

No.	Descripción	Especificación / Tipo:	Can.
1		Placa de pared	x1
2		Panel principal	x1
3		Brazo de conexión	x4
A		M8 Taco de plástico	x2
B		M5.3x40mm Tornillo de pared	x2
C		M8x16mm Tornillo redondo	x4
D		M6x20mm Tornillo redondo	x4
E	[4H0X]	M5 Tuerca	x8
F		M6x10mm Tornillo redondo	x1
G	[8CA0]	Φ6 Tope de plástico	x4
H	[23X8]	Φ6 Arandela	x5

Nota: Las piezas suministradas para el soporte de pared SP-1443-F no son aptas para usar en paredes con vigas o entramado de acero, ni en bloques de hormigón. Si no tiene claro de que material es su pared o tiene cualquier duda respecto a la correcta instalación del este soporte, consulte a un instalador cualificado.

Si no se incluyen el tipo de piezas/tornillos/clavos que su televisor o pared requieren. Contacte con su Ferretería local. En el manual de su televisor podrá encontrar la información necesaria para averiguar la profundidad máxima que debe tener el tornillo y su métrica.

INSTRUCCIONES DE MONTAJE:

1

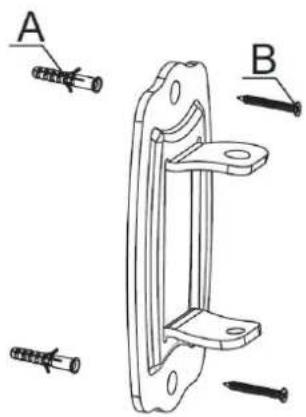

Usando el nivel de burbuja, asegúrese que la placa de pared esta nivelada, taladre dos agujeros con una broca de 10 mm y una profundidad de 50 mm. Inserte los anclajes de pared en los orificios. Luego utilice los pernos largos B y los tacos tipo A para dejar fijado a la pared la placa de sujeción principal.

En caso de que su televisor requiera un sistema de fijación VESA superior a 100x100, coloque las aspas accesorias en la base, utilice para ello los tornillos I y las tuercas E correspondientes.

Una vez fijadas las aspas y detectada la medida de la fijación, utilice los tornillos C o D (dependiendo de la métrica de su TV) para fijar la tv a su soporte. No olvide colocar entre el soporte y el tornillo tanto la arancela tipo H como el tope de goma tipo G

Por último, fije el soporte al brazo articulado mediante los tornillos tipo F. Recuerde siempre utilizar la arandela H para asegurar la fijación. Asegúrese que el resultado del montaje es igual al de la imagen final.

Condiciones:

• Como consumidor de este artículo goza Ud. para este soporte de una garantía de 3 años a partir de la fecha de la factura de compra del producto.
• Estarán exentos de garantía aquellos soportes cuya avería haya sido producida por un uso indebido del mismo. También aquellos soportes que hayan sido manipulados por el usuario o bien por un servicio postventa ajeno al listado de Servicios Técnicos oficiales de ELBE.
• La validez de la garantía estará vinculada a la factura de compra o ticket.
• Dentro y fuera de la garantía, ponemos a su disposición nuestra red de Servicios de Asistencia Técnica Oficiales.
• Para informarse del Servicio de Asistencia Técnica más próximo a su domicilio puede contactar con nosotros mediante:
  • Email: [e-mail] o [e-mail] .
• Teléfono de asistencia: 93 262 42 68
  • Web: www.elbeproducts.es

River International, S.A. C/ Anglí 31, 3º, 1ª 08017 Barcelona España Tel.: [phone]
