Tipo de producto	Lavadora de carga frontal
Marca	Enxuta
Modelo	LENX3105S
Capacidad de carga	10 kg
Velocidad de centrifugado	1400 rpm
Dimensiones (An x Al x Pr)	60 cm x 85 cm x 55 cm
Peso	65 kg
Alimentación eléctrica	220-240 V / 50 Hz
Potencia máxima	2200 W
Clase energética	A+++
Programas de lavado	Algodón, Sintéticos, Delicados, Rápido, Eco, Prendas oscuras, Antialérgico, Aclarado + Centrifugado, Solo centrifugado
Funciones adicionales	Inicio diferido, Control de temperatura, Selector de centrifugado, Seguro infantil, Indicador de tiempo restante
Tipo de instalación	Independiente o bajo encimera
Nivel de ruido (lavado/centrifugado)	52 dB / 74 dB
Consumo de agua	48 litros por ciclo (programa Eco 60°C)
Consumo de energía anual estimado	137 kWh/año
Entretien y limpieza	Limpieza del filtro de pelusas, limpieza del cajón de detergente, mantenimiento del tambor con ciclo de limpieza
Seguridad	Bloqueo de puerta, protección contra desbordamiento, sistema antibloqueo de bomba
Piezas de repuesto y reparabilidad	Repuestos disponibles (escobillas, correa, bomba, resistencias); índice de reparabilidad 8,5/10 según criterio francés
Información general	Manual de usuario disponible en español y otros idiomas; garantía de 2 años

Preguntas frecuentes - LENX3105S Enxuta

¿Cómo instalar la lavadora Enxuta LENX3105S?

Retire todos los embalajes y tornillos de transporte. Coloque la lavadora en una superficie firme y nivelada. Conecte la manguera de entrada de agua al grifo y la manguera de desagüe al desagüe. Enchufe el cable de alimentación a una toma de tierra adecuada.

¿Cuántos programas de lavado tiene el modelo LENX3105S?

Ofrece 9 programas principales: Algodón, Sintéticos, Delicados, Rápido (15 min), Eco, Prendas oscuras, Antialérgico, Aclarado + Centrifugado y Solo centrifugado.

¿Qué hacer si la lavadora no centrifuga?

Verifique que el programa seleccionado incluya centrifugado y que no esté activada la opción 'Sin centrifugado'. Revise que la carga no esté desbalanceada y que el filtro de desagüe no esté obstruido. También compruebe que la manguera de desagüe no esté doblada.

¿Cómo limpiar el filtro de pelusas?

Apague la lavadora y desconéctela. Abra la trampilla del filtro (parte inferior derecha). Gire el filtro hacia la izquierda, extráigalo y límpielo bajo el grifo. Vuelva a colocarlo girándolo hasta el tope. Cierre la trampilla.

¿Qué significa el código de error E10?

El código E10 indica un problema de llenado de agua. Compruebe que el grifo esté abierto, que la manguera de entrada no esté doblada y que los filtros de la manguera no estén obstruidos. Si persiste, contacte al servicio técnico.

¿Se puede dejar la lavadora desatendida durante un ciclo?

Sí, pero se recomienda no dejarla desatendida durante el centrifugado de alta velocidad. Asegúrese de que no haya fugas y de que la carga sea adecuada.

¿Cómo activar el seguro infantil?

Mantenga presionados los botones 'Temp.' y 'Centrifugado' simultáneamente durante 3 segundos. Aparecerá un icono de candado en la pantalla. Para desactivar, repita la operación.

¿Qué tipo de detergente usar?

Use detergente en polvo o líquido adecuado para lavadoras de carga frontal. Para programas de baja temperatura, prefiera detergente líquido. No use detergente para lavavajillas ni exceda la dosis máxima indicada.

¿Cómo solucionar un desbordamiento de agua?

Cierre inmediatamente el grifo de agua. Desconecte la lavadora. Si hay agua en el suelo, séquela. Revise la manguera de desagüe y el filtro. Si el problema persiste, llame al servicio técnico.

¿Dónde encontrar piezas de repuesto para la LENX3105S?

Puede adquirir piezas originales en tiendas de electrodomésticos o en línea. Busque referencia como escobillas, correa, bomba de desagüe o resistencias. Consulte el manual para números de pieza exactos.

MANUAL DE USUARIO LENX3105S Enxuta

Manual de instrucciones Lavadora

LENX 3105 W / LENX 3105 S

MANUAL DE USUARIO

La tecnología Air bubble se deshace de la contaminación, dejando las prendas intactas. El Air Sense 7 generan las burbujas de Air Bubble 4D haciendo un efecto aun más fuerte.

■ Sistema de lavado económico

Gracias a sus sensores inteligentes permite trabajar con el nivel óptimo de agua, ahorrando tiempo y energía.

■ Sistema de bajo ruido

La lavadora minimiza el ruido de lavado al identificar la cantidad de ropa.

■ Bloqueo para niños

El bloqueo para niños evita que al pulsar cualquier botón cambie el programa de lavado durante el funcionamiento.

Ciclo de auto-limpieza

Permite limpiar el tambor.

PARTES Y CARACTERÍSTICAS....3

SEGURIDAD DE LA LAVADORA....4

INSTRUCCIONES DE INSTALACIÓN....7

CONEXIÓN DEL TUBO DE ENTRADA....8

REQUISITOS ELECTRICOS....9

LAVADO Y SELECCIÓN DE PROGRAMA....13

RESOLUCIÓN DE PROBLEMAS....34

INFORMACIÓN DEL PRODUCTO......35

ESPECIFICACIONES....36

DIAGRAMA ELÉCTRICO....36

NOTA PARA USTED

Gracias por comprar un producto ENXUTA.

Las lavadoras ENXUTA son fáciles de utilizar, ahorran tiempo, agua y energía.

Este manual contiene información importante sobre el uso y el mantenimiento de su lavadora de una forma adecuada y segura.

Por favor, léalo en su totalidad.

Partes y características

Las partes y características de su lavadora están ilustradas en esta página.

Familiarícese con todas las partes y características de la lavadora antes de usarla.

NOTA

Las ilustraciones de este manual pueden variar dependiendo del modelo de su lavadora y están diseñadas para mostrar las diferentes características de todos los modelos que abarca el manual. Es posible que su modelo no incluya todas las características aquí descritas.

ADVERTENCIA

Para la instalación de la lavadora sólo debe utilizar el kit de mangueras proporcionadas como accesorios por parte del fabricante. Tubos de alimentación de agua viejos, no se deben reutilizar. En caso de reemplazo por daños, solamente debe utilizar repuestos originales.

Accesorios

Manguera de Desagüe	Manguera de entrada	Manual	Tapas de agujeros (4)	Guía de la manguera de desagüe (Opción)	Llave (Opción)

Seguridad de la lavadora

Su seguridad es importante para nosotros.

Para reducir el riesgo de fuego, descargas eléctricas o lesiones al utilizar la lavadora, siga las siguientes medidas básicas de precaución.

Lea las instrucciones antes de utilizar la lavadora.

• No utilice ni guarde fluidos inflamables (disolventes de limpieza en seco, queroseno, gasolina, etc.) en la lavadora o cerca de ella. No añada fluidos inflamables al agua de la lavadora. Dichas sustancias desprenden vapores que pueden provocar fuego o una explosión.
• Una vez que ha empezado a funcionar, no acceda al interior hasta que se haya detenido por completo.
• No fuerce los mandos.
• Los niños o las personas enfermas o discapacitadas no deben utilizar esta unidad sin supervisión.
• Si el cable de alimentación está dañado debe ser sustituido por el fabricante, un agente autorizado o personal calificado para evitar riesgos.
• Si la unidad recibe la alimentación eléctrica desde un alargador o un generador, éste debería estar colocado de forma que no reciba salpicaduras ni humedad.
• No inicie el proceso de secado si los químicos han sido utilizados para limpiar las prendes.
• La secadora no debe ser utilizada si químicos han sido utilizados limpiar las prendas.
• Las pelusas no deben acumularse en la secadora.

Por su seguridad...

• Solicite las operaciones de instalación, reparación o cambio de piezas únicamente a un técnico calificado.
• Mantenga la lavadora en buenas condiciones.
• Proteja la lavadora de las condiciones climáticas extremas en un lugar donde la temperatura no baje de cero.
• No instale la lavadora en lugares muy húmedos. Podría provocar una descarga eléctrica o un cortocircuito.
• Conecte la lavadora a las tomas correctas de electricidad, agua y desagüe.
  Los tubos de alimentación de agua viejos no se deben reutilizar.

Seguridad de la lavadora (cont.)

• No utilice blanqueador y detergente amoníaco o ácido (como vinagre o desoxidantes) juntos en un mismo lavado ya que podrían generarse vapores peligrosos.
• Desenchufe el cable de alimentación antes de proceder a la reparación de la lavadora.
• No lave materiales de fibra de vidrio.

Pequeñas partículas de fibra de vidrio podrían quedarse pegadas en las prendas de ropa de posteriores lavados y podrían provocar irritación de la piel.

• No rocíe agua sobre el panel de mandos de la lavadora. Podría provocar fuego o descargas eléctricas.
• En los modelos de doble válvula, si se conecta sólo la válvula de entrada de agua fría y se selecciona una temperatura de agua templada o caliente pueden producirse escapes en la válvula de entrada no conectada.
• Esta unidad debe estar conectada a una toma a tierra.

Para evitar el riesgo de descargas eléctricas, utilice un conducto metálico para la conexión a tierra.

• No seque productos sin lavar en la secadora.
• Los items que han sido manchados con sustancias tales como aceite de cocina, acetona, alcohol, bencina, parafina, removedores de manchas, aguarrás, cera o removedores de cera, deberían ser lavadas en agua caliente con una cantidad extra de detergente antes de ser secadas en la secadora.
• Items de goma (goma latex), impermeables, prendas a prueba de agua o almohadas rellenas con partes de gooma no deben ser secadas.
• Este electrodoméstico no es para ser utilizado por personas (incluyendo niños) con algún tipo de incapacidad física, sensorial o mental, con falta de experiencia o conocimiento, a menos que reciban supervisión o instrucciones relacionadas al uso del del electrodoméstico por una persona responsable de su seguridad.
• Los niños de corta edad deben ser supervisados para asegurarse que no juegan con el electrodoméstico.
• La limpieza del aparato no debe ser realizada por niños sin supervisión.
• Si necesita una copia del manual de usuario, visite www.daewoo.cl.
• Se debe utilizar los suavizantes de telas o productos similares según como se especifica en las instrucciones del producto.
• En la parte final del ciclo de secado, es sin calor (etapa de enfriamiento), para asegurar que los ítems son dejados a una temperatura en la cual estos no sean dañados.
• Retire todos los objetos de los bolsillos, tales como encendedores y fosforos.
• La máquina no debe ser instalada detrás de una puerta, una puerta corredera o cualquiera que limite el completo recorrido de la puerta de la lavadora.

Seguridad de la lavadora (cont.)

Peligro, o riesgo de incendio.

Los ítems que tienen manchas de aceite pueden prender fuego de forma instantánea, en especial cuando se exponen a fuentes de calor como las que hay en la secadora. Lo ítems se vuelven tibios, lo que causa una reacción de oxidación en el aceite. La oxidación crea calor. Si el calor no puede escapar, los ítems se pueden volver lo suficientemente calientes como para encenderse. Apilar, amontonar o almacenar ítems manchados con aceite puede prevenir que el calor escape y crear peligro de incendio.

Advertencia: No pare la lavadora antes del término del ciclo de secado a menos que todos los ítems se quiten rápidamente y se extiendan para que el calor se disipe.

Instrucciones de instalación

Extracción de los tornillos de transporte

1. Antes de poner la lavadora en funcionamiento, quite los tornillos de transporte (4) junto con la goma.

- Si no los quita, la lavadora puede vibrar en exceso, puede provocar ruido y funcionar incorrectamente.

1. Desatornille los 4 tornillos con la llave hexagonal, llave de tuercas o destornillador de estrella de 10 mm y guárdelos para su uso posterior.

- Vuelva a utilizar los tornillos cuando tenga que transportar la unidad.

1. Tape los agujeros con los protectores suministrados.

Ubicación de la lavadora

• Inspeccione el lugar donde se va a instalar la lavadora. Asegúrese de que tiene todo cuanto necesita para realizar la instalación correctamente.
• No instale ni almacene la lavadora en lugares expuestos a temperaturas inferiores a 0°C (32°F) ya que podrían provocarse desperfectos.

- No coloque ni almacene productos de limpieza encima de la lavadora.

- Instale la lavadora sobre un suelo firme y horizontal. Si se instala sobre una superficie inadecuada, podría hacer un ruido considerable, vibrar fuertemente y funcionar mal. Si la lavadora no está nivelada, ajuste las patas regulables hasta que quede en posición totalmente horizontal.

- Si la lavadora está situada sobre un tapiz, éste no debe bloquear las oberturas de ventilación.

- Deje algo de espacio (derecha e izquierda: 2 cm, detrás: 10 cm).

- Si la lavadora se instala dentro de un mueble, el espacio superior entre la lavadora y la cubierta del mueble, debería ser como mínimo de 3mm.

Conexión del tubo de entrada

Para conectar la lavadora a la toma de agua de la red no reutilice los tubos antiguos, utilice un juego nuevo de tubos.

Si sólo utiliza un grifo de agua o si sólo se dispone de una válvula de entrada de agua, conecte el tubo de entrada de agua a la válvula de entrada de agua fría.

Observación: No confunda las entradas de agua caliente y fría.

Para grifos comunes

1 Empuje hacia abajo el collarín del tubo de entrada para separarlo del adaptador del grifo del agua.	2 Afloje los cuatro tornillos para empalmar bien el adaptador al grifo.	3 Acople el adaptador al grifo y apriete los cuatro tornillos uniformemente mientras empuja el adaptador hacia arriba de modo que la junta de goma quede perfectamente ajustada al grifo del agua.
4 Quite la cinta y enrosque firmemente el conector B en el conector A.	5 Conecte el tubo de entrada al adaptador del grifo tirando hacia abajo el collarín del tubo.	6 Conecte el adaptador del tubo de entrada a la toma de agua de la lavadora girándolo en sentido horario hasta que esté• Compruebe que la junta de goma está dentro del adaptador del tubo de entrada.

Para grifos con rosca

1 Conecte el tubo de entrada al grifo enroscando firmemente el adaptador.

2 Acople el conector de entrada suministrado si fuera necesario.

3 Inserte el adaptador del tubo de entrada en la toma de agua de la lavadora y gírelo para fijarlo.* Verifique que la junta esté dentro de la entrada.

Requisitos eléctricos

ADVERTENCIA

Peligro de descargas:

No observar estas instrucciones puede provocar graves lesiones o incluso la muerte.

• Esta lavadora necesita conexión a tierra

• Si la toma de corriente no dispone de conexión a tierra, solicite que un electricista calificado instale la toma apropiada

• No haga la conexión a tierra con una tubería de gas.

• No cambie el enchufe del cable de alimentación.
• Para estar seguro de que la conexión a tierra es correcta, consulte a un electricista calificado.

Método de conexión a tierra recomendado

Por su seguridad, la lavadora debe tener conexión a tierra. Esta lavadora está equipada con un cable de alimentación "A" y un enchufe "B". Para minimizar el peligro de descargas eléctricas, el cable debe estar enchufado en una toma de pared "C" con conexión a tierra. Si no se dispone de una toma de pared apropiada, es la obligación y la espansabilidad del cliente solicitar a un electricista calificado la instalación de una toma de pared apropiada con toma de conexión a tierra.

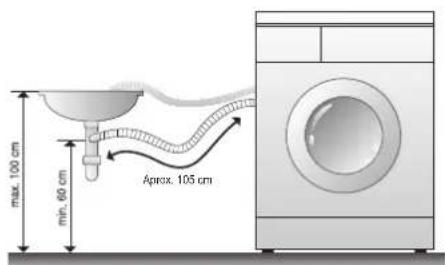

Sistema de desagüe

• No olvide instalar el tubo de desagüe antes de poner en marcha la lavadora.
• Tras desembalar la lavadora encontrará un tubo de desagüe dentro del tambor.
• Conecte el tubo de desagüe a la salida de agua situada en la parte trasera de la lavadora.
• La base del fregadero debe estar entre 60 y 100 cm por encima de la base de la lavadora.

• Cuando instale el tubo de desagüe en un fregadero fijelo fuertemente.
• Si fija correctamente el tubo de desagüe protegerá el suelo de posibles daños provocados por goteos.
• Cuando el tubo de desagüe sea demasiado largo, no introduzca por la fuerza el trozo sobrante en la lavadora. Ello sólo provocaría un ruido anómalo.

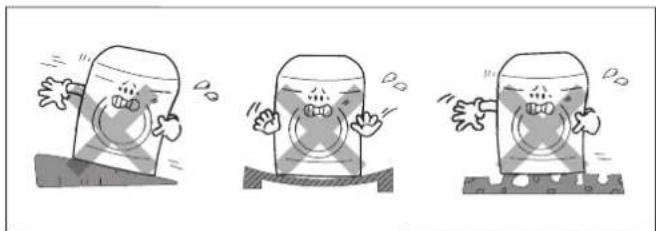

Nivelación del suelo

Si se instala sobre una superficie inadecuada, podría hacer un ruido considerable, vibrar fuertemente y funcionar mal

Requisitos eléctricos (continuación)

2 Nivele la lavadora ajustando las patas regulables.

• Compruebe que todas las patas tocan el suelo.
• Ajuste el nivel de la lavadora con las patas ajustables y asegúrese de que no se balancea.
• Una vez nivelada, apriete las tuercas de fijación de modo que la nivelación obtenida sea permanente.

3 Compruebe que la lavadora no se balancea cuando ejerce presión sobre las cuatro esquinas de la cubierta superior.

NOTA

La lavadora no se debe balancear y las patas regulables deben apoyarse firmemente sobre el suelo.

Funcionamiento de la lavadora

Para obtener los mejores resultados de lavado, debe utilizar la lavadora adecuadamente.

En este apartado encontrará la información pertinente.

Preparación de la ropa para el lavado

• Cierre cremalleras, botones a presión y corchetes para evitar que otras prendas se enganchen. Quite alfileres, broches y otros objetos duros para evitar que rayen el interior de la lavadora.
• Vacíe los bolsillos y déles la vuelta.
• Coloque los puños hacia abajo y dé la vuelta a los tejidos sintéticos para evitar que se apelmacen.
• Ate los cordones y cintas para que no se enreden.
• Trate las manchas.(Véase “Cómo quitar las manchas” en la página 33).

Funcionamiento de la lavadora (continuación)

Clasificación

• Separe las prendas muy sucias de las que están poco sucias, aunque normalmente las lave juntas.
• Separe las prendas de colores oscuros de las prendas de colores claros, las prendas que destiñen de las prendas de no destiñen.

Suciedad (elevada, normal, ligera) Separe las prendas según el nivel de suciedad.
Color (blanco, claros, oscuros) Separe las prendas blancas de las prendas de color.
Pelusa (prendas que generan, prendas que atraen)	Lave por separado las prendas que generan pelusa y las que la atraen.

Carga

• Meta las prendas de ropa en la lavadora de manera que queden sueltas y se puedan mover con facilidad; así se obtiene un mejor lavado y menos arrugas.
• Cargue la lavadora adecuadamente y seleccione la opción de carga correcta.
  La sobrecarga y la selección de una opción demasiado baja para la carga de lavado pueden:

- no limpiar por completo la ropa

- provocar más arrugas

- crear pelusa en exceso

- desgastar las prendas con mayor rapidez (a causa del apelmazamiento)

• Mezcle prendas grandes y pequeñas en cada carga. Cargue uniformemente para mantener el equilibrio de la lavadora. Una carga desequilibrada puede hacer que la lavadora vibre durante el centrifugado.
• Reduzca el tiempo de lavado cuando utilice una selección de carga baja.

Las cargas con pocas prendas necesitan un menor tiempo de lavado.

- Utilice una selección de carga elevada para reducir las arrugas en tejidos delicados y algunos tejidos sintéticos. Estas prendas deberán tener más espacio para moverse en el agua que las prendas pesadas (toallas, jeans).

Añadir detergente

• Si lo desea, puede añadir una medida de suavizante en el compartimento pertinente.
• Vierta la cantidad recomendada en el contenedor de suavizante.
• No rebase la línea de nivel máximo. Si excede el nivel máximo el suavizante puede empezar a aplicarse prematuramente y provocar manchas en la ropa.
• No abra el compartimento del detergente cuando está entrando agua.

• No aplique suavizante directamente sobre la ropa.

• Revise la cantidad de detergente de acuerdo con la instrucción del fabricante de detergente.

• Usar más detergente de la cantidad recomendable puede causar espuma demasiada y sobrecarga al motor.
  Además, esto va a deteriorar el rendimiento de lavado y enjuague.

Funciones del panel de control

■ LENX 3105 W / LENX 3105 S

	Pulse este botón para encender o apagar la unidad.
	Pulsando este botón detiene temporalmente y reanuda el funcionamiento de la lavadora. Si desea cambiar el programa de funcionamiento pulse el botón de INICIO/PAUSA → Seleccione el programa que desea cambiar → pulse el botón de INICIO/PAUSA de nuevo.
	Puede seleccionar el ciclo que desee. Se encenderá el indicador luminoso del ciclo seleccionado.Para más información vaya a las páginas 15~30.
	Se puede utilizar para ajustar la temperatura del agua según los tipos de carga de lavado.Pulsando repetidamente este botón, se selecciona la temperatura del agua:Fría → 20°C → 40°C → 60°C → 95°C
	Presionando este botón se puede seleccionar la velocidad de centrifugado.Si presiona "Centrifugar" RPM cambia.
	Puede seleccionar el ciclo que desee, el indicador luminoso mostrará el ciclo seleccionado.Al presionar este botón se selecciona :Remojo → Nivel de agua → Noche → intensivo → Anti-Arrugas
	Para diferir el tiempo de lavado. Mientras el botón se vaya presionando, el tiempo en que comience a funcionar se irá extendiendo. (1 - 19 horas)* SEGURO DE NIÑOSPresione el botón de retrasar tiempo durante 3 seg para activar el seguro de niños.Una vez activado el Seguro de niños, no se puede usar ningún otro botón.
	*SUPER EXPRESSReduce el tiempo de lavado, en los programas (excepto algunos programas).*MUTEPresione el botón Clean Jet o Super Express por 3 segundos para activar la función MUTE.Cuando MUTE este activado, la lavadora no emitirá ningún sonido.
	Se usa para añadir un ciclo de lavado, antés de lavado principal.
	Se usa para añadir un enguaje, que ayuda a remover residuos de detergente.Al seleccionar esta función, el tiempo de enjuague y el agua aumentan.

Lavadora y selección de programa

1. AL ENCENDER LA LAVADORA SE SELECCIONA AUTOMÁTICAMENTE EL PROGRAMA DE ALGODÓN

• Pulse el botón de encendido.
• Pulse el botón de INICIO/PAUSA.

• Situación inicial

• Programa: Algodón

• Lavado: Lavado principal
• Enjuague: 2 veces
• Centrifugado: 800 rpm
• Temperatura del agua: 40°C

2. SELECCIÓN MANUAL

• Pulse el botón de encendido.
• Seleccione la configuración que desea utilizar girando el mando giratorio y pulsando los botones.
• Pulse el botón de INICIO/PAUSA.

3. LAVADO PROGRAMADO

• Se puede aplazar el lavado entre 1 y 19 horas.
  Ejemplo) Para realizar un ciclo completo de lavado al cabo de 8 horas.
• Pasos a seguir:

* Cada vez que pulsa el botón aumenta en una hora el tiempo de espera hasta el inicio del lavado.

• Ya se ha programado el inicio diferido del lavado.
• Si desea comprobar el programa seleccionado, pulse de nuevo el botón de INICIO/PAUSA.
• Preparación del lavado antes de pulsar "Retrasar Tiempo";
• Compruebe que el grifo del agua esté abierto
• Cargue la ropa y cierre la puerta
• Coloque el detergente y el suavizante en el compartimento del detergente.

- Para cancelar el lavado programado pulse el botón de encendido.

Lavadora y selección de programa

4. FUNCIÓN

- Programas recomendados de acuerdo al tipo de ropa.

Programa Tipo de tejido		Temp. adecuada	Carga eficiente
Algodón	Comprobar si la ropa se puede lavar a máquina(algodón, ropa de baño, cama y mesa)	Fría~95°C	La indicada
	Prendas que destiñen (camisas, vestidos de noche, pijamas) y algodón blanco poco sucio (ropa interior)		La indicada
Delicado	Sintético acrílico, poliéster Fría~60°C Menos de 3kg
Lavado a mano	Ropa delicada (seda, cortinas...)	Fría~20°C Menos de 3kg
Lana	Para prendas de lana. Fría~40°C Menos de 3kg
Ropa de Color	Prendas de color Fría~40°C Menos de 3kg
Intensivo	Ropa muy sucia (jeans, ropa de escalada, mochilas, ropa deportiva, etc)	Fría~95°C La indicada
Limpieza de tambor	Use para limpiar el tambor Fría~95°C Sin carga
Enjuague + Centrifugado	Solo para Enjuagar y Centrifugar. Fría La indicada
Smart Wash	Prendas que se puede usar sólo detergente neutro (suavizante, no use blanqueadores) No lave traje del baño	Fría~95°C La indicada
Ropa deportiva	Ropa delgada y poco sucia Fría~40°C Menos de 3kg
Rápido 15'	Ropa de color poco sucia Fría Menos de 1kg
Ropa de Bebé	Para ropa de bebé Fría~95°C Menos de 3kg
Mezcla de telas	Para telas mezclados	Fría~60°C	Menos de 3kg
Endredón	Para mantas o endredones	Fría	Menos de 2.6kg
Cuidado de Tambor	Para secar el tambor	-	Sin carga
Drenar	Use para drenar el agua del tambor	-

Lavadora y selección de programa (continuación)

* PROGRAMA ALGODÓN

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal y prelavado del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Ponga detergente en el compartimento de prelavado sólo si desea hacer un prelavado.Si quiere utilizar blanqueador, póngalo en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘---’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Algodón”.Si pulsa el botón de INICIO/PAUSA después de pulsar el botón de encendido sin seleccionar ningún programa, se selecciona por defecto el programa de algodón.Se selecciona automáticamente temperatura de 40^ , centrifugado a 800 rpm.Si desea cambiar la temperatura, la velocidad de centrifugado o si desea añadir opciones de lavado (Pre-Lavado, Enjuague Adicional), pulse los botones correspondientes.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Si desea cambiar la configuración mientras está funcionando la lavadora, pulse el botón de INICIO/PAUSA y a continuación pulse el botón deseado.
• Se puede seleccionar cualquier temperatura en el programa Algodón.
• También se pueden seleccionar las opciones de Pre-Lavado, Enjuague Adicional.

CUIDADO

- Si selecciona una temperatura de lavado de 95°C, se carga un poco de agua fría antes de evacuar el agua del lavado principal para disminuir la temperatura del agua caliente y proteger así al usuario de posibles quemaduras. No se trata de ningún fallo.

(Tenga cuidado con el agua de evacuación, ya que, a pesar de haber añadido agua fría, puede seguir estando muy caliente.)

Lavadora y selección de programa (continuación)

* PROGRAMA DELICADO

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal y prelavado del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Ponga detergente en el compartimento de prelavado sólo si desea hacer un prelavado.Si quiere utilizar blanqueador, póngala en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘---’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Delicado”.Se selecciona automáticamente temperatura de 30^ , centrífugado a 800 rpm.Si desea cambiar la temperatura, la velocidad de centrífugado o si desea añadir opciones de lavado (Pre-Lavado, Enjuague Adicional), pulse los botones correspondientes.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Si desea cambiar la configuración mientras está funcionando la lavadora, pulse el botón de INICIO/PAUSA y a continuación pulse el botón deseado.
• En el programa de delicado sólo se pueden seleccionar las temperaturas de lavado de 'Fría', 20, 40, 60 y 95°C.
• También se pueden seleccionar las opciones de Pre-Lavado, Enjuague Adicional.
• La carga adecuada en el programa de delicado está por debajo de 3 kg.

Lavadora y selección de programa (continuación)

* PROGRAMA LAVADO A MANO

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Si quiere utilizar blanqueador, póngala en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘---’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Lavado a mano”.Se selecciona automáticamente temperatura Fría, centrifugado a 400 rpm.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Sólo se pueden seleccionar las temperaturas 'Fría', '20°C'.
• La carga adecuada en el programa delicado está por debajo de 3 kg.

Lavadora y selección de programa (continuación)

* PROGRAMA LANA

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal y prelavado del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Si quiere utilizar blanqueador, póngalo en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘-- --’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Lana”.Se selecciona automáticamente temperatura de '20°C, centrifugado a '400' rpm.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Si desea cambiar la configuración mientras está funcionando la lavadora, pulse el botón de INICIO/PAUSA y a continuación pulse el botón deseado.
• En el programa de 'Lana' sólo se pueden seleccionar las temperaturas de lavado de 'Fría', 20 y 40°C.
• La velocidad de centrifugado no se puede seleccionar en el programa 'Lana', con el fin de no dañas sus prendas.
• La carga adecuada en el programa de delicado está por debajo de 3 kg.

Lavadora y selección de programa (continuación)

* PROGRAMA ROPA DE COLOR

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal y prelavado del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Si quiere utilizar blanqueador, póngala en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘-- --’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Ropa de color”.Se selecciona automáticamente temperatura 'Fría', centrifugado a '400' rpm.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Si desea cambiar la configuración mientras está funcionando la lavadora, pulse el botón de INICIO/PAUSA y a continuación pulse el botón deseado.
• En el programa de delicado sólo se pueden seleccionar las temperaturas de lavado de 'Fría', 20 y 40°C.
• La carga adecuada en el programa 'Ropa de color' está por debajo de 3 kg.

Lavadora y selección de programa (continuación)

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal y prelavado del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Ponga detergente en el compartimento de prelavado sólo si desea hacer un prelavado.Si quiere utilizar blanqueador, póngalo en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘---’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Intensivo”.Se selecciona automáticamente temperatura de 40^ , centrífugado a 800 rpm.Si desea cambiar la temperatura, la velocidad de centrífugado o si desea añadir opciones de lavado (Pre-Lavado, Enjuague Adicional), pulse los botones correspondientes.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Si desea cambiar la configuración mientras está funcionando la lavadora, pulse el botón de INICIO/PAUSA y a continuación pulse el botón deseado.
• Se puede seleccionar cualquier temperatura en el programa Intensivo.
• Se pueden seleccionar las opciones de Pre-Lavado, Enjuague Adicional.

CUIDADO

- Si selecciona una temperatura de lavado de 95°C, se carga un poco de agua fría antes de evacuar el agua del lavado principal para disminuir la temperatura del agua caliente y proteger así al usuario de posibles quemaduras. No se trata de ningún fallo.

(Tenga cuidado con el agua de evacuación, ya que, a pesar de haber añadido agua fría, puede seguir estando muy caliente.)

Lavadora y selección de programa (continuación)

* PROGRAMA LIMPIEZA DE TAMBOR

1	Pulse el botón de encendido.• El indicador luminoso solamente muestra la señal -- --'.
2	Seleccione "Limpieza de tambor" con el mando giratorio.• Automáticamente se selecciona Remojo, velocidad de centrifugado a 400 rpm y temperatura de agua Fría.
3	Presione el botón INICIO/PAUSA.• La lavadora funcionará con la puerta bloqueada y suministrando agua.

NOTA

• Utilice este programa SIN carga.
- La limpieza debería hacerse una vez al mes.
- Se puede seleccionar cualquier temperatura en el programa Algodón.

CUIDADO

• Si selecciona una temperatura de lavado de 95°C, se carga un poco de agua fría antes de evacuar el agua del lavado principal para disminuir la temperatura del agua caliente y proteger así al usuario de posibles quemaduras. No se trata de ningún fallo.
  (Tenga cuidado con el agua de evacuación, ya que, a pesar de haber añadido agua fría, puede seguir estando muy caliente.)

Lavadora y selección de programa (continuación)

* PROGRAMA ENJUAGUE + CENTRIFUGADO

1	Ponga la ropa en el tambor. Ponga el suavizante en el compartimento de detergente. Cierre la puerta.• El nivel de suavizante debería estar por debajo del nivel MAX.
2	Presione el botón de encendido.• El indicador luminoso solamente muestra la señal -- --'.
3	Mediante el mando giratorio seleccione “Enjuague + Centrifugado”.• Se selecciona automáticamente centrifugado a 800 rpm.• Si desea cambiar la velocidad de centrifugado, pulse los botones correspondientes.
4	Presione el botón INICIO/PAUSA.• La lavadora funcionará con la puerta bloqueada y suministrando agua.

NOTA

- Sólo temperatura de "FRÍA" es seleccionable en el programa de "Enjuague + Centrifugado".

Lavadora y selección de programa (continuación)

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal y prelavado del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Ponga detergente en el compartimento de prelavado sólo si desea hacer un prelavado.Si quiere utilizar blanqueador, póngalo en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘-- --’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Smart Wash”.Se selecciona automáticamente temperatura de 20^ ,centrifugado a 1,000 rpm.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Si desea cambiar la configuración mientras está funcionando la lavadora, pulse el botón de INICIO/PAUSA y a continuación pulse el botón deseado.
• Se puede seleccionar cualquier temperatura en el programa Intensivo.

CUIDADO

- Si selecciona una temperatura de lavado de 95°C, se carga un poco de agua fría antes de evacuar el agua del lavado principal para disminuir la temperatura del agua caliente y proteger así al usuario de posibles quemaduras. No se trata de ningún fallo.

(Tenga cuidado con el agua de evacuación, ya que, a pesar de haber añadido agua fría, puede seguir estando muy caliente.)

Lavadora y selección de programa (continuación)

* PROGRAMA ROPA DEPORTIVA

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal y prelavado del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Si quiere utilizar blanqueador, póngala en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘---’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Ropa Deportiva”.Se selecciona automáticamente temperatura de 20^ , centrifugado a 400 rpm.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Si desea cambiar la configuración mientras está funcionando la lavadora, pulse el botón de INICIO/PAUSA y a continuación pulse el botón deseado.
• En el programa de delicado sólo se pueden seleccionar las temperaturas de lavado de 'Fría', 20 y 40°C.
• La carga adecuada en el programa 'Ropa deportiva' está por debajo de 3 kg.

Lavadora y selección de programa (continuación)

* PROGRAMA RÁPIDO 15'

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Si quiere utilizar blanqueador, póngalo en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘-- --’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Rápido 15”.Se selecciona automáticamente temperatura de Fría, centrifugado a 800 rpm.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• La cantidad apropiada de ropa de este programa es menos de 1 kg.
• "Rápido 15" no se termina exactamente en 15 minutos

Depende de carga o factor de equilibrio, el tiempo de lavado se puede entender. No se trata de ningún fallo.

- Sólo temperatura de "FRÍA" es seleccionable en este programa.

Lavadora y selección de programa (continuación)

* PROGRAMA ROPA DE BEBÉ

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Si quiere utilizar blanqueador, póngala en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘---’.
3	Mediante el mando giratorio seleccione “Ropa de Bebé”.Se selecciona automáticamente temperatura de 95°C, centrifugado a 400 rpm.Si desea cambiar la temperatura, la velocidad de centrifugado o si desea añadir opciones de lavado (Prelavado, Enjuagues), pulse los botones correspondientes.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Si desea cambiar la configuración mientras está funcionando la lavadora, pulse el botón de INICIO/PAUSA y a continuación pulse el botón deseado.
• Por favor separe las prendas de distintos colores.
• Se puede seleccionar cualquier temperatura en el programa Ropa de bebé.
• La cantidad apropiada de ropa de este programa es menos de 3 kg.

CUIDADO

• Si selecciona una temperatura de lavado de 95°C, se carga un poco de agua fría antes de evacuar el agua del lavado principal para disminuir la temperatura del agua caliente y proteger así al usuario de posibles quemaduras. No se trata de ningún fallo.
  (Tenga cuidado con el agua de evacuación, ya que, a pesar de haber añadido agua fría, puede seguir estando muy caliente.)

Lavadora y selección de programa (continuación)

* PROGRAMA DE MEZCLA DE TELAS

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal y prelavado del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Ponga detergente en el compartimento de prelavado sólo si desea hacer un prelavado.Si quiere utilizar blanqueador, póngalo en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘---’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Mezcla de telas”.Se selecciona automáticamente temperatura de 40^ , centrífugado a 800 rpm.Si desea cambiar la temperatura, la velocidad de centrífugado o si desea añadir opciones de lavado (Pre-Lavado, Enjuague Adicional), pulse los botones correspondientes.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Si desea cambiar la configuración mientras está funcionando la lavadora, pulse el botón de INICIO/PAUSA y a continuación pulse el botón deseado.
• En este programa se puede seleccionar las temperaturas de lavado de 20, 40 y 60 °C.
• La cantidad apropiada de ropa de este programa es menos de 3 kg.

Lavadora y selección de programa (continuación)

* PROGRAMA DE EDREDÓN

1	Ponga la ropa en el tambor. Ponga el detergente y el suavizante en el compartimento de detergente. Cierre la puerta.Ponga detergente en los compartimentos de lavado principal y prelavado del compartimento de detergente. El nivel de suavizante debería estar por debajo del nivel MAX.Ponga detergente en el compartimento de prelavado sólo si desea hacer un prelavado.Si quiere utilizar blanqueador, póngalo en el compartimento de lavado principal junto con el detergente.
2	Pulse el botón de encendido.La pantalla mostrará ‘---’ y se encenderán todos los indicadores luminosos de programas.
3	Mediante el mando giratorio seleccione “Edredón”.Se selecciona automáticamente temperatura de Fría, centrifugado a 800 rpm.
4	Pulse el botón de INICIO/PAUSA.La puerta queda bloqueada. Tras detectar el peso de la ropa y cargar el agua necesaria, la lavadora empieza el ciclo de lavado.

NOTA

• Si desea cambiar la configuración mientras está funcionando la lavadora, pulse el botón de INICIO/PAUSA y a continuación pulse el botón deseado.
• La cantidad apropiada de ropa de este programa es menos de 2.6 kg (Depende del volumen de manta o edredón, la capacidad de lavado puede variarse.)
• Pone solo una manta o edredón sin considerar el tamaño.
• No lave tela de visón, algodón-lana ni endredón de lana.
• En este programa se puede seleccionar RPM de centrifugado de lavado de Sin centrifugar, 400 y 800.
• En este programa no se pueden seleccionar la temperatura para proteger la tela.

Lavadora y selección de programa (continuación)

* PROGRAMA DE CUIDADO DE TAMBOR

1	Pulse el botón de encendido.• El indicador luminoso solamente muestra la señal -- --'.
2	Seleccione "Cuidado de Tambor" con el mando giratorio.• Automáticamente se selecciona la velocidad de centrifugado a 800 rpm.• Si desea cambiar la velocidad de centrifugado, pulse los botones correspondientes.
3	Presione el botón INICIO/PAUSA.• La lavadora funcionará con la puerta bloqueada y suministrando agua.

NOTA

- Utilice este programa SIN carga.

Lavadora y selección de programa (continuación)

* PROGRAMA DE DRENAR

1	Pulse el botón de encendido.• El indicador luminoso solamente muestra la señal -- --'.
2	Seleccione "Drenar" con el mando giratorio.
3	Presione el botón INICIO/PAUSA.• La lavadora empieza el cicle de Drenar.

NOTA

- No se puede seleccionar ningún programa.

Mantenimiento

Un cuidado adecuado de su lavadora puede extender su vida útil. Esta sección explica como cuidar su lavadora adecuadamente y de manera segura.

Limpieza de la lavadora

Exterior Interior
Limpie los restos de detergente, blanqueador y otras salpicaduras con una esponja o un paño suave y húmedo. De vez en cuando limpie el exterior de la lavadora para que conserve su aspecto de nueva.	Limpie el interior con 250 ml de blanqueador mezclado con 500 ml de detergente.Ponga la lavadora en marcha y complete un ciclo de lavado. Si es necesario, repita el proceso.
Compruebe que en los bolsillos no hay alfileres, clips, dinero, tornillos, tuercas, etc.No ponga dichos objetos sobre la lavadora una vez extraídos de los bolsillos.

Almacenamiento en invierno y medidas de precaución para el desplazamiento

Instale y guarde la lavadora en un lugar al resguardo de las heladas. Parte del agua puede quedar en los tubos y, si se hiela, puede dañar la lavadora.

Si guarda o traslada la lavadora a temperaturas bajo cero, prepárela contra el hielo.

Cómo preparar la lavadora contra el hielo Cómo utilizar la lavadora de nuevo
Cierre la llave del grifo del agua.Desconecte y drene los tubos de entrada.Ponga en marcha la lavadora en configuración de drenaje y centrifugado (véase la página 10) y déjela funcionando durante 1 minuto.Desenchufe el cable de alimentación.	Limpie tuberías y tubos de agua.Vuelva a conectar los tubos de entrada de agua.Abra la llave del grifo del agua.Vuelva a conectar el cable de alimentación.

No utilización o cuidado durante vacaciones

Utilice la lavadora únicamente cuando se encuentre en casa.

Si se va de vacaciones o no va a utilizar la lavadora durante un período prolongado de tiempo, deberá:

• Desenchufar el cable de alimentación o desconectar la alimentación eléctrica a la lavadora.
• Cerrar el suministro de agua a la lavadora.

De ese modo evitará inundaciones accidentales (debido a posibles subidas de la presión del agua) mientras se encuentre fuera.

Limpieza del filtro

Limpieza del filtro de entrada de agua

Limpie el filtro cuando gotee agua de la entrada de agua.

1 Antes de limpiar el filtro, desenchufe el cable de alimentación.

2 Cierre el suministro de agua a la lavadora y retire el tubo de entrada.

3 Saque el filtro de entrada.

4 Retire la suciedad del filtro de entrada con un cepillo.

Limpieza del filtro de desagüe

- Este filtro de desagüe sirve para filtrar cuerpos extraños como hilos, monedas, alfileres, botones, etc.

- Si no se limpia, el filtro de drenaje en un tiempo prudencial (cada 10 usos), podría producirse un problema en el desagüe.

PRECAUCIÓN Tenga con cuidado con el drenaje si el agua está caliente.

1 Abra la tapa (①) con una moneda. Saque el manguito (②) hacia fuera.

2 Destape el manguito (②) y deje salir el agua. Utilice un recipiente para recoger el agua y evitar que caiga al suelo. Cuando ya no baje agua por el manguito, abra el filtro de la bomba (③) girándolo hacia la izquierda.

3 Retire los objetos extraños que haya en el filtro de la bomba (③). Después limpiarlo, vuelva a introducirlo en su lugar girándolo en sentido horario y ponga el manguito (②) en su posición original. Cierre la tapa.

Limpieza del compartimento de detergente

* Con el paso del tiempo los detergentes y los suavizantes dejan un poso;
- El compartimento de detergente debe limpiarse de vez en cuando bajo un chorro de agua corriente.
- Si es necesario puede extraerse por completo de la lavadora presionando el pestillo hacia abajo y tirando del cajón hacia fuera.
- Para facilitar la limpieza, se puede separar la parte superior del compartimento de suavizante.

* También se puede acumular detergente en los rincones. Para evitar que se acumule, límpielos de vez en cuando con un cepillo.
* Una vez finalizada la limpieza, vuelva a colocar el cajón en su lugar y, estando la lavadora vacía, complete un ciclo de enjuage.

S-32

Cómo quitar las manchas

Si hay prendas con manchas, muy sucias o grasientas puede ser necesario hacer un prelavado o ponerlas en remojo para obtener un buen resultado. Ponerlas en remojo ayuda a eliminar manchas de proteínas como sangre, leche o hierba. El prelavado ayuda a desprender la suciedad antes del lavado.

Reglas para quitar manchas

• Utilice agua templada para poner en remojo o prelavar la ropa manchada. El agua caliente puede fijar las manchas.
• Es más fácil eliminar la mayoría de las manchas cuando son recientes.
• Antes de tratar una mancha, averigüe de qué tipo de mancha se trata, qué antigüedad tiene, cuál es el tejido de la prenda y si éste destiñe (mire la etiqueta).
• El lavado y el secado pueden fijar algunas manchas.
• Empiece con agua fría o templada. El agua caliente puede fijar algunas manchas.
• Cuando se recomiende el uso de blanqueador, utilice uno que sea seguro para el tejido.
• Ponga la zona manchada boca abajo sobre una servilleta de papel o un paño blanco. Aplique el quitamanchas en la parte posterior de la mancha. De ese modo la mancha se desprende del tejido en lugar de atravesarlo.

Guía de eliminación de manchas

MANCHA CÓMO QUITARLA
Sangre Enjuague inmediatamente con agua FRÍASi la mancha no sale, ponga la prenda en remojo en agua fría con un prelavado con detergente.
Chicle Utilice hielo en una bolsa de plástico para endurecer el chicle.Raspe lo que pueda y a continuación limpie con aguarrás.
Cacao, chocolate Limpie con agua FRÍA y jabón y ponga en remojo en un prelavado con detergente.Si la mancha no sale, frote con un poco de detergente y enjuague con agua fría.
Café Seque rápidamente y enjuague con agua FRÍAFrote con un poco de detergente y lave a la máxima temperatura permitida para el tejido.
Crema/Leche Helado	Enjuague con agua FRÍA y lave normalmente.Si la mancha no sale, limpie con aguarrás.
Desodorante	Frote la zona afectada con vinagre blanco y a continuación enjuague con agua FRÍA corriente.Limpie con aguarrás. Trate las áreas endurecidas con un prelavado con detergente.
Huevos Remoje en un prelavado con detergente en agua FRÍA, enjuague y lave normalmente.
Suavizante Frote la zona afectada con una pastilla de jabón y lave normalmente.
Fruta	Limpie cuando antes con agua FRÍA. Frote poniendo un poco de detergente sobre la mancha y lave normalmente.
Pasto Limpie con aguarrás. Frote en un prelavado con detergente y lave normalmente.
Grasa y aceite	Coloque el área afectada boca abajo sobre un paño absorbente y actúe desde la parte posterior.Limpie con aguarrás o un producto de limpieza en seco. Lave normalmente.
Hierro o herrumbre Apique zumo de limón y sal y coloque al sol. Lave normalmente.
Lápiz labial Limpie con alcohol desnaturalizado y lave normalmente.
Moho	Lave con agua TEMPLADA y detergente. Humedezca la zona con zumo de limón, deje secar al sol y lave normalmente. Si la mancha no sale y el tejido lo permite, utilice blanqueador.
Barro Cepille el barro seco. Enjuague con agua fría.Si la mancha persiste, frote con un poco de detergente y lave normalmente.
Pintura con base de aceite	Raspe la pintura fresca, limpie con un producto de limpieza en seco no inflamable y lave normalmente.
Pintura con base de agua	Mientras aún está mojada, enjuague con agua TEMPLADA y lave normalmente.
Marcas de quemaduras	Humedezca un paño con agua oxigenada, extiéndalo sobre la zona afectada y presione con una plancha bastante caliente.

Resolución de problemas

Muchos problemas se resuelven fácilmente cuando se conoce la causa. Compruebe la siguiente lista de problemas antes de llamar al servicio técnico.

Si el panel de control muestra el error IE, OE o UE, apague primero la lavadora y luego vuelva a encenderla pulsando el botón de encendido. De ese modo solucionará el problema.

Si el panel de control muestra el error PFE y desea solucionar el problema, 1) apague la lavadora,

2) vuelva a encenderla pulsando el botón de encendido, 3) pulse el botón SPIN y 4) pulse el botón Start.

* Para otros errores, encienda y apague la lavadora. Si el error no desaparece, contacte al servicio técnico.

PROBLEMA VERIFICACIÓN
La lavadora no funciona en absoluto.	Hay suministro de electricidad?El cable de alimentación está correctamente conectado a una toma eléctrica?Ha encendido la lavadora?Ha pulsado el botón de INICIO/PAUSA?La cantidad de carga de la lavadora es correcta?
No entra agua Mensaje de error	Ha conectado el tubo de entrada y ha abierto el grifo del agua?Están el tubo de entrada o el grifo congelados?Está cortado el suministro de agua?Hay algún cuerpo extraño que bloquee el filtro del tubo de entrada?
La lavadora no evacua el agua Mensaje de error	El tubo de drenaje está congelado o bloqueado por suciedad?El tubo de drenaje está retorcido o deformado?El extremo del tubo de drenaje está sumergido en agua?Hay un exceso de suciedad en el filtro de drenaje?
La lavadora no evacua elagua Mensaje de error	Está la ropa amontonada en un lado del tambor?La lavadora está instalada sobre una superficie irregular o vibra con mucha intensidad?La puerta está abierta?(En este caso se iluminará el indicador “ )
Si el centrifugado es insuficiente, la lavadora se parará Mensaje de error	El filtro de la bomba de desagüe está obstruido?La bomba de desagüe funciona?Se ha utilizado la cantidad de detergente adecuada?El tubo de desagüe está a más de 1 m de altura respecto el suelo?
La lavadora vibra y hace mucho ruido	La lavadora está instalada sobre una superficie irregular?Ha quitado los tornillos de transporte?

Los siguientes indicios no indican un mal funcionamiento de la lavadora:

- El sonido “wing” que se oye mientras entra agua es el sonido de funcionamiento de la válvula de entrada del agua.

Información del Producto

Recomendación de detergentes

Lavado y tipo de telas Lavado y	tipo de telas Temperatura de lavado
Prendas blancas de lino o algodón resistente a altas temperaturas	Algodón 20°C - max. 90°C
Ropa de color hecha de linen o algodón	Algodón 20°C - max. 60°C
Ropa de color hecha de telas delicadas, y/o sintéticas.	Easy-Care 20°C - max. 60°C
Telas delicadas como seda	Delicados 20°C - max. 40°C
Lana	Lana 20°C - max. 40°C

Especificaciones

MODELO LENX 3105 W / LENX 3105 S
Dimensiones AnxPrxAI (mm) 598 X 625 X 850
Capacidad de lavado 10,5 kg
Peso (neto/bruto) 65,2 kg / 69,8 kg
Consumo promedio de agua 74.1
Velocidad de centrifugado (RPM) MAX 1400 rpm
Presión de agua 0,03MPa ~ 0,80MPa (0,30kgf/cm ^2 ~ 8,00kgf/cm ^2 )
Prueba de resistencia al agua IPX 4
Alimantación 220V / 50Hz
Consumo de Potencia 1950W

Diagrama Eléctrico

CERTIFICADO DE GARANTÍA

enxuta

Gracias por preferir nuestros productos.

Para satisfacer las necesidades de nuestros clientes, en Gelbring S.A., empresa importadora y representante de las marcas Enxuta, Gafa, Philco, Queen y Xenon, buscamos generar confiabilidad y respaldo seleccionando los mejores diseños y la mejor calidad en nuestros productos, atendiendo la relación entre calidad y precio.

Somos una empresa en constante expansión para poder ofrecerle a nuestros clientes una amplia gama de productos y lograr una mayor eficiencia en todos nuestros servicios.

En este marco, usted ha realizado una muy buena elección. Usted no sólo cuenta con la garantía legal por tres meses, sino que Gelbring S.A. le otorga una garantía hasta completar un año desde fecha de compra del producto (o planes especiales indicados en el producto).

Usted podrá hacer uso de este certificado, a través de nuestro Respaldo Post Venta. Es imprescindible que el usuario presente la boleta de compra ante el servicio para la validación del año de vigencia de la garantía, bajo las siguientes condiciones generales:

En el caso de que por deficiencias de fabricación o falla de materiales, partes, piezas y componentes, que impidan el uso normal de funcionamiento del producto, el Respaldo Post Venta cubrirá gratuitamente la reparación en sus talleres, incluyendo mano de obra y repuestos, durante el período de un año a partir de la fecha de compra del producto.

El producto que usted adquirió, ha sido diseñado para uso doméstico familiar, por lo tanto la gratuidad del servicio no será aplicable en el caso de que el producto se destine para uso comercial, industrial y otros de similar naturaleza.

Queda sin efecto esta garantía:

• Cuando la falla o el desperfecto sea ocasionado por descargas eléctricas, sobrecarga de tensiones de UTE, instalaciones eléctricas y/o sanitarias defectuosas.
• Un hecho imputable al consumidor y/o terceros.
• Accidentes ocurridos con posterioridad a la entrega.
• Instalación incorrecta.
• Maltrato, desconocimiento y corriente o uso inadecuado del producto, instalación, alteraciones, reparaciones o manipuleo realizado por personal no autorizado.
• Defectos causados por el transporte.
• Todos los accesorios de plástico, metal, lámparas o similares, filtros y mangueras de conexión al agua o a la red sanitaria.

Esta garantía no cubre y son de cargo del usuario, los gastos generados por: locomoción o viáticos del personal técnico, fletes y/o transporte de los productos, los cuales deben ser abonados al momento de recibir el servicio, dicho monto de visita técnica y flete si fuera necesario, le será indicado en el momento de solicitar el servicio; si el producto es llevado directo a nuestro taller no hay costo alguno.

NOMBRE DEL PROPIETARIO DEL ARTÍCULO:

E-MAIL:	TELÉFONO:
DOMICILIO:
LOCALIDAD:	DEPARTAMENTO:
PRODUCTO:	FECHA DE COMPRA:
MARCA:	MODELO:
N° DE FACTURA:	N° DE SERIE:

DISTRIBUIDOR:

DESCRIPCIÓN Y ALCANCE DE LA GARANTÍA:

SELLO Y FIRMA:

Respaldo Post Venta - Atención Telefónica 2525 6000 Int. 3- de 9:30 a 18 hs

E-mail: [e-mail]

GELBRING S. A. Cno. Perseverano 5959. Montevideo, Uruguay. www.gelbring.com.uy

GELBRING

IMPORTACIONES

ABOUT THIS MANUAL

(주)신광씨링

광주광역시 서구 하남대로

502번길14

담당최경은님
브랜드	ENXUTA언어	스페인어
F.MODEL WFW0A13Y1NU01D4PX
B.MODEL LENX 3105 W. LENX 3105 S
BUYER	GELBRING_URUGUAY인	쇄에드컴
MEMO접수: (192x260mm.총36p)_CS3170526-총25p(표지,2,3,10.12~30,35.36)총36p(1~36)_원본없음(원본신규제작)170529-총2P(12,13)_판넬170530-총1p(36)총37p170627-총3p(표지,배선도,보증서)_바이어수정부분만듬

NO NEED PRINT
