Lanzarote - Radio del coche Mx Onda - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radiocasete autorreversible con carátula extraíble
Dimensiones del chasis	178 x 50 x 150 mm
Dimensiones del frontal	188 x 58 x 20 mm
Tensión de alimentación	13,8 V (11 - 16 V), batería 12 V negativo a chasis
Potencia de salida	4 x 25 W máximo (impedancia 4-8 ohmios)
Sección radio FM	Frecuencia 87,5 - 108 MHz, sensibilidad 10 dB (30 dB S/N), relación S/N 55 dB
Sección radio AM	Frecuencia 526,5 - 1606,5 KHz, sensibilidad 30 dB
Sección cinta	Velocidad 4,75 cm/s, fluctuación 0,1%, relación S/N 40 dB, respuesta 100 Hz - 10 KHz ± 3 dB
Salida de línea	2 x 300 mV ± 3 dB (conectores RCA)
Entrada Compact Disc	200 mV (conectores RCA negro)
Funciones principales	Radio FM/AM con 30 presintonías (18 FM, 12 AM), autorreverse, selector cintas de metal, local/distance, loudness, reloj, carátula extraíble antirrobo
Mandos y ajustes	Volumen, graves, agudos, balance, fader, sintonía manual/automática, barrido de memorias
Entretien y limpieza	Limpiar cabezal cada 20-30 horas con bastoncillo de algodón y alcohol; no usar cintas >C-90; limpiar contactos con paño seco
Seguridad	Retirar carátula al salir del vehículo; no tocar contactos; usar fusible del mismo tipo (7A); no exponer a altas temperaturas
Piezas y reparabilidad	Contactar con distribuidor o SAT MX ONDA; usar solo piezas autorizadas
Informaciones generales	Marca registrada Mx Onda, S.A.; especificaciones sujetas a cambio sin previo aviso

Preguntas frecuentes - Lanzarote Mx Onda

¿Cómo instalar el autorradio Mx Onda Lanzarote?

Inserte el chasis soporte en un hueco de 52 x 182 mm en el salpicadero. Fije las lengüetas con un destornillador. Conecte los cables según el esquema: negro a negativo, rojo a +12 V bajo llave, amarillo a +12 V directo de batería (memoria), y azul para antena automática o amplificador (máx 0,3 A).

¿Cómo extraer e insertar la carátula frontal extraíble?

Para extraerla, pulse el botón de expulsión (▲) y tire de la parte derecha hacia usted. Para insertarla, enganche la pestaña izquierda y empuje suavemente hasta que encaje. No toque los contactos ni fuerce la carátula.

¿Qué hacer si la radio no enciende?

Verifique las conexiones: rojo debe tener +12 V con el contacto, amarillo +12 V permanente, negro a masa. Compruebe el fusible (7A) y sustitúyalo si está fundido. Asegúrese de que la carátula esté bien acoplada.

¿Cómo memorizar estaciones de radio?

Seleccione la banda (FM1/2/3 o AM) con BAND. Sintonice la emisora deseada con ◀/▶ (pulse <2s para manual, >2s para automática). Mantenga presionado uno de los botones 1-6 (2 segundos) para almacenarla. Puede memorizar hasta 18 FM y 12 AM.

¿Cómo usar el modo Local/Distancia?

Pulse el botón LOCAL; en pantalla aparecerá 'LOC'. En modo Local se atenúan las estaciones lejanas para reducir interferencias. Pulse de nuevo para desactivar.

¿Cómo reproducir una cinta de casete?

Encienda el equipo e introduzca la cinta con la cara visible hacia la derecha. La reproducción comienza automáticamente. Para cambiar de cara, pulse simultáneamente ◀◀ (rebobinado y avance rápido). Para expulsar, pulse ▲.

¿Qué tipo de cintas puedo usar?

Puede usar cintas normales, tipo Metal o Cromo (CrO2). Para estas últimas, active el selector MTL. Evite cintas de más de 90 minutos (C-90) para evitar daños en el mecanismo.

¿Cómo limpiar el cabezal del casete?

Cada 20-30 horas de uso, abra la trampilla y limpie el cabezal con un bastoncillo de algodón humedecido en alcohol (no use metal). Déjelo secar completamente antes de usar. Si la reproducción pierde calidad, es señal de limpieza.

¿Qué hacer si la recepción de radio es mala?

Revise la antena: debe estar en buen estado, sin corrosión, y alejada de fuentes de ruido (bobina de encendido). En FM, las señales se reflejan en edificios; pruebe con LOCAL o sintonice una emisora más fuerte. En AM, una antena más larga mejora la recepción.

¿Dónde puedo obtener servicio técnico o piezas?

Contacte con su distribuidor o con el Centro de Servicio Técnico MX ONDA. Puede enviar un correo a [e-mail] o visitar www.mxonda.es. Utilice solo piezas autorizadas para mantener la garantía.

MANUAL DE USUARIO Lanzarote Mx Onda

Manual de instrucciones

RADIOCASETE AUTORREVERSIBLE CON CARÁTULA EXTRAÍBLE Y SELECTOR DE CINTAS DE METAL

Modelo: LANZAROTE

CE

ÍNDICE

Instalación pag. 3

Conexión eléctrica ......pag. 4

Esquema de connexionado....pag. 5

Conector Euro ISO ......pag. 6

Carátula frontal desmontable....pag. 7 y 8

Controles y funciones pag. 9

Utilización de los mandos....pag. 10, 11 y 12

Cómo utilizar la radio....pag. 13 y 14

Cómo utilizar la cinta de casete ......pag. 15

Cuidados y mantenimiento....pag. 16 y 17

Características técnicas....pag. 18

INSTALACIÓN

IMPORTANTE

• Este producto ha sido diseñado para su instalación en el tablero de instrumentos del vehículo en el hueco destinado al aparato de radio.
• Para garantizar una instalación adecuada, utilice solo las piezas incluidas con el equipo. El empleo de piezas no autorizadas puede dar lugar a fallos en el funcionamiento y la consiguiente pérdida de la garantía.
• Si la instalación precisa efectuar taladros u otras modificaciones en el vehículo, consulte a su distribuidor más cercano.
• Si el ángulo de instalación del aparato excede de 30° sobre el plano horizontal puede que el rendimiento no sea el óptimo.

INSTALACIÓN

• Introduzca el chasis soporte en el hueco previsto en el salpicadero. Si dicho hueco es demasiado pequeño agrándelo hasta que tenga una medida de 52 x 182 mm.
• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de un destornillador doble hacia dentro las lengüetas de fijación, eligiendo previamente las más adecuadas, según el grosor del material del salpicadero.
• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra soporte y sus accesorios según se muestra en la figura.

CONEXIÓN ELÉCTRICA

• Este autorradio está diseñado para funcionar en vehículos cuya batería sea de 12 V y el negativo esté conectado al chasis.
• Durante la instalación mantenga el equipo en la posición de apagado.
• Conecte el cable de color NEGRO al negativo de la batería o al chasis y cerciórese del buen contacto eléctrico del mismo.
• Conecte el cable de color ROJO a +12 V (positivo de preinstalación de radio de su automóvil) o al positivo bajo llave de contacto.
• Conecte el cable de color AMARILLO a +12 V directamente de la batería o a un positivo constante, NUNCA a un positivo que actúe sobre el encendido. Esto podría causar que las memorias no funcionas en correctamente.
• El cable AZUL suministra + 12V, para accionar una antena automática, cuando se conecta el autorradio, o para dar la orden de encendido a un amplificador suplementario. Esta salida está limitada a una corriente máxima de 0,3A, por tanto no conecte ningún elemento cuyo consumo sea superior, ya que podría dañar seriamente el equipo. Si Vd. no a utilizar esta salida déjela convenientemente protegida y aislada.
• Conecte el cable coaxial procedente de la antena al conector correspondiente del autorradio. Si por la posición de la antena el cable no llegase, no empalme este, diríjase a su proveedor y solicite un prolongador compensado. Con esto evitará problemas en la recepción.
• Si va a utilizar un amplificador suplementario inserte los conectores tipo RCA de salida del preamplificador, a los correspondientes de entrada del amplificador. Estas salidas son de bajo nivel y alta impedancia.
• Los conectores tipo RCA de entrada de Compact Disc deberá conectarlos a lo correspondientes de salida del reproductor o cargador de discos compactos, si este se instalase.
• Si por cualquier causa tuviese que sustituir los fusibles del equipo, hágalo siempre con uno del mismo tipo y amperaje que los originales.
• Según monte Vd. 2 ó 4 altavoces en su vehículo haga el conexionado de los mismos, de acuerdo con el esquema correspondiente adjunto.

ESQUEMA DE CONEXIONADO

1. Conector de antena.
2. Salida de línea canal derecho cable gris RCA rojo.
3. Salida de línea canal izquierdo cable gris RCA blanco.
4. Entrada de Compact Disc canal derecho cable negro RCA rojo.
5. Entrada de Compact Disc canal izquierdo cable negro RCA blanco.

A4. AMARILLO : +12 V (MEMORIA)
A5. AZUL : SALIDA ANT. (+12 V)
A7. ROJO : +1 2 V (BAJO LLAVE)
A8. NEGRO : NEGATIVO (CHASIS)
B1. VIOLETA : TRASERO DCHO. (+)
B2. VIOLETA/NEGRO : TRASERO DCHO. (-)
B3. GRIS : FRONTAL DCHO. (+)
B4. GRIS/NEGRO : FRONTAL DCHO. (-)
B5. BLANCO : FRONTAL IZDO. (+)
B6. BLANCO/NEGRO : FRONTAL IZDO. (-)
B7. VERDE : TRASERO IZDO. (+)
B8. VERDE/NEGRO : TRASERO IZDO. (-)

CONECTOR EURO ISO

CONECTOR A (ALIMENTACIONES)

A4. AMARILLO : +12 V (MEMORIA)

A5. AZUL : SALIDA ANT. (+12 V)

A7. ROJO : + 12 V (BAJO LLAVE)

A8. NEGRO : NEGATIVO (CHASIS)

CONECTOR B (ALTAVOCES)

BI. VIOLETA : TRASERO DCHO. (+)

B2. VIOLETA/NEGRO : TRASERO DCHO. (-)

B3. GRIS : FRONTAL DCHO. (+)

B4. GRIS/NEGRO : FRONTAL DCHO. (-)

B5. BLANCO : FRONTAL IZDO. (+)

B6. BLANCO/NEGRO : FRONTAL IZDO. (-)

B7. VERDE : TRASERO IZDO. (+)

B8. VERDE/NEGRO : TRASERO IZDO. (-)

SALIDA RCA LINE OUT (TRASEROS):

- GRIS: ROJO (DERECHO)

BLANCO (IZQUIERDO)

ENTRADA SEÑAL CD (NEGRO):

ROJO (DERECHO)

BLANCO (IZQUIERDO)

CARÁTULA FRONTAL DESMONTABLE

Para evitar el robo de su equipo procure retirar siempre la carátula frontal extraíble de mismo.

EXTRACCIÓN DE LA CARÁTULA FRONTAL

1. Pulse el botón de expulsión y la parte derecha de la carátula saldrá proyectada hacia delante.

1. Para retirar la carátula frontal extraíble tire de su parte derecha hacia usted.

Ponga cuidado en no dejar caer la carátula frontal extraíble.

1. Para proteger la carátula frontal estraíble, una vez retirada ésta, colóquela dentro de la caja de protección que se suministra.

INSERCIÓN DE LA CARÁTULA FRONTAL

1. Inserte la carátula en la pestaña de sujeción en el lado izquierdo del aparato.
2. Empuje la carátula frontal, sin ejercer presión sobre los botones de los mandos, sobre el cuerpo principal del aparato.

Tenga en cuenta que si la carátula frontal no está correctamente acoplada, puede que el botón de expulsión no libere la misma y que los restantes botones de mando no funcionen.

IMPORTANTE

No toque los contactos del panel frontal ni del cuerpo principal, pues ello podría dar lugar a que su contacto eléctrico presentara fallos.

Si sobre los contactos se depositara suciedad o cualquier otra sustancia, frótelos con suavidad con un paño limpio y seco.

• No deje la carátula frontal en ningún sitio expuesto a altas temperaturas.
• No deje caer la carátula frontal ni la someta a impactos fuertes.
• No permita que la superficie de la carátula frontal esté en contacto con agentes volátiles como gasolinas, disolventes o insecticidas.
• No intente nunca desmontar la carátula frontal.

CONTROLES FUNCIONES

1. SINTONÍA MANUAL Y AUTOMÁTICA (◀, ▶)

2. BOTÓN DE ENCENDIDO/APAGADO (POWER)

3. RELOJ (DISP)

4. BOTÓN DE EXPULSIÓN DE LA CINTA (▲)

5. ALOJAMIENTO DE LA CASETE

6. BOTONES DE REBOBINADO Y AVANCE RÁPIDO (◀,▶)

7. SELECTOR DEL SENTIDO DE GIRO DE LA CINTA (◀,▶)

8. SELECTOR DE BANDAS (BAND)

9. SELECTOR DE COMPACT DISC (CD)

10. SELECTOR DE LA MODALIDAD DE AUDIO (DEL)

11. AJUSTE DE LOS NIVELES DE AUDIO (+, -)

12. SELECTOR DE CINTAS DE METAL (MTL)

13. SELECTOR DE REALCE (LOUD)

14. SELECTOR LOCA/DISTANCIA (LOCAL)

15. AUTOMEMORIA/BARRIDO DE MEMORIAS (P.SCN)

16. BOTONES DE MEMORIA (1...6)

17. PANTALLA

18. BOTÓN DE EXPULSIÓN DE LA CARÁTULA FRONTAL (▲)

UTILIZACIÓN DE LOS MANDOS

Estos botones realizan dos funciones dependiendo del tiempo que estos sean presionados.

a. Si pulsa uno de estos botones durante menos de 2 segundos, la sintonía se efectúa en modo manual o sintonía fina.

Al pulsar el botón (▶) la frecuencia aumentará en saltos de 50 KHz en FM y de 9 KHz en AM, si por el contrario pulsa el botón (◀) disminuirá en la misma proporción.

b. Si pulsa uno de estos botones durante más de 2 segundos, la sintonía se efectúa en modo automático.

Al pulsar el botón (▶) el aparato buscará y sintonizará automáticamente la estación adyacente superior cuya recepción sea más clara, si por el contrario pulsa el botón (◀) el aparato buscará y sintonizará automáticamente la estación adyacente inferior cuya recepción sea más clara.

2. BOTÓN DE ENCENDIDO/APAGADO (POWER)

Presionar este botón para encender el autorradio, para apagarlo pulse de nuevo el mismo botón.

3. RELOJ (DISP)

Por medio de este botón, Vd. hará que la pantalla le muestre la hora, para poner el reloj en hora proceda de la siguiente manera,

1º Pulse y mantenga pulsado este botón para presentar la hora en la pantalla.

2° Pulse el botón ◀ para ajustar las horas.

3° Pulse el botón ▶ para ajustar los minutos.

4° Una vez ajustada la hora y los minutos deje de pulsar el botón DISP y la hora será memorizada.

4. BOTÓN DE EXPULSIÓN DE LA CINTA (▲)

Pulsando este botón, el motor de arrastre de la cinta se detendrá y ésta será expulsada al mismo tiempo que el equipo, pasa a la modalidad de radio.

5. ALOJAMIENTO DE LA CASETE

6. SELECTOR DEL SENTIDO DE GIRO DE LA CINTA (◀◀)

Al pulsar simultáneamente los botones de rebobinado y avance rápido (◀◀), se reproducirá automáticamente la otra cara de la cinta.

6. BOTONES DE REBOBINDO Y AVANCE RÁPIDO (◀◀)

Para el rebobinado o el avance rápido de la cinta pulse uno de los botones (◀◀) respectivamente. Para volver a la reproducción normal, pulse suavemente el botón contrario.

7. SELECTOR DE BANDAS (BAND)

Pulse este botón para seleccionar la banda deseada, FM (FM1 → FM2 → FM3) o AM (MW1 → MW2). La pantalla le indicará si el receptor se encuentra en la banda de FN (FN1, FNII, FNIII) o AN (NUI, NUII).

8. SELECTOR DE COMPACT DISC (CD)

Si Vd. ha instalado un reproductor o cargador de Compact Disc, pulse este botón para anular las funciones de radio y casete de su equipo.

9. SELECTOR DE LA MODALIDA DE AUDIO (SEL)

Presionar este botón para seleccionar el modo de audio:

VOLUMEN → GRAVES → AGUDOS → BALANCE → FADER, la pantalla le indicará VOL, BAS, TRE, BAL o FAD respectivamente.

10. AJUSTE DE LOS NIVELES DE AUDIO (+, -)

Presionando el botón +

VOLUMEN (VOL) : El volumen aumenta.

GRAVES (BAS) : Se refuerzan los tonos graves.

AGUDOS (TRE) : Se refuerzan los tonos agudos.

BALANCE (BAL) : Se acentúa el canal derecho, y se atenúa el canal izquierdo.

FADER (FAD) : Se acentúan los altavoces traseros, y se atenúan los frontales.

Presionando el botón -

VOLUMEN (VOL) : El volumen disminuye.

GRAVES (BAS) : Se atenúan los tonos graves.

AGUDOS (TRE) : Se atenúan los tonos agudos.

BALANCE (BAL) : Se atenúa el canal derecho, y se acentúa el canal izquierdo.

FADER (FAD) : Se atenúan los altavoces traseros, y se acentúan los frontales.

11. SELECTOR DE CINTAS DE METAL (MTL)

Cuando desee escuchar una cinta del tipo METAL o CROMO (Cr-02), pulse este botón, en la pantalla aparecerán las siglas MTL.

12. SELECTOR DE REALCE (LOUD)

Pulsando este botón se realizan los tonos graves y agudos, cuando el nivel de volumen se encuentra situado a baja potencia. Al pulsar este botón aparecerá en pantalla las siglas LUD indicando que ésta función está activada.

13. SELECTOR LOCAL/DISTANCIA (LOCAL)

Al pulsar este botón aparecerá en pantalla las siglas LOC indicando que está en modo LOCAL, para desactivar esta función pulse este botón nuevamente.

En el modo LOCAL se atenúan las estaciones lejanas.

14. AUTOMEMORIA/BARRIDO DE MEMORIA (P.SCN)

Este botón realiza dos funciones dependiendo del tiempo que este sea presionado.

a. Seleccione con el botón de bandas (BAND), AM o FM y pulse el botón P.SCN durante mas de dos segundos.

El receptor automáticamente sintonizará y memorizará las 6 estaciones en FM o 6 estaciones en AM mejor recibidas en ese momento. Esta función será muy adecuada para cuando Vd. se dirija a otra ciudad que tengan emisoras de frecuencia distinta a la habitual.

b. Cuando pulse este botón durante menos de 2 segundos, el receptor explorará las 18 estaciones en FM o 12 estaciones en AM previamente memorizadas, parándose 5 segundos en cada una de ellas e indicando en la pantalla su frecuencia y el número correspondiente a la memoria que ocupa.

Para detener la exploración, bastará pulsar nuevamente este botón.

15. BOTONES DE MEMORIA (1....6)

Utilice estos botones para memorizar hasta 18 estaciones en FM y 12 estaciones en AM (MW).

16. PANTALLA

La frecuencia de las distintas estaciones, número de la memoria, así como otras informaciones aparecerán en la pantalla.

17. BOTÓN DE EXPULSIÓN DE LA CARÁTULA FRONTAL (▲)

Al pulsar este botón la parte derecha de la carátula frontal saldrá proyectada hacia delante.

Para extraer la carátula frontal, tire de la parte derecha hacia Vd.

CÓMO UTILIZAR LA RADIO

Esta unidad puede preseleccionar hasta 30 frecuencias de radio: 18 en FM y 12 en AM. Siga los pasos indicados a continuación.

1. Encienda el equipo y ajuste el volumen deseado.
2. Para memorizar las 18 estaciones en FM:

a. Pulse el botón de selección de bandas BND (en la pantalla aparecerán las siglas FIII).
b. Seleccione la estación deseada con los botones de sintonía manual o automática.
c. Pulse uno de los 6 botones de memoria durante dos segundos para almacenar la emisora sintonizada.
d. Repita los pasos anteriores con las demás estaciones que desee preseleccionar o memorizar.
e. Pulse el botón de selección de bandas y seleccione FM2 o FM3 (en el visor aparecerá la correspondiente indicación).
f. Siga los mismos pasos que para la preselección de FM1.

1. Para memorizar las estaciones de AM:

a. Pulse el botón de cambio de bandas y seleccione AM, en la pantalla aparecerá la indicación MUL.
b. Siga los mismos pasos que para la memorización de estaciones en las bandas de FM.

Para preseleccionar nuevas estaciones repita los procedimientos anteriores. Cuando se memoriza una nueva estación, la antigua queda automáticamente cancelada.

RECEPCIÓN EN AM

La principal desventaja de la recepción en AM, es que pueden aparecer perturbaciones estáticas o ruidos parásitos a partir de fenómenos tales como tormentas eléctricas, líneas de transmisión de corriente eléctrica, sistemas de ignición de vehículos en marcha, etc.

Sin embargo, la principal ventaja de la recepción en AM es que estas señales se reciben sin mayores dificultades desde estaciones lejanas, ya que las ondas se radio en estas frecuencias pueden reflejarse hacia la superficie terrestre desde las capas superiores de la atmósfera.

RECEPCIÓN EN FM

La recepción de FM no suele estar afectada por interferencias como en el caso de AM, además, la transmisión en FM tiene un rango de frecuencias de audio mayor y por consiguiente, mayor fidelidad.

Sin embargo las ondas de radio en FM no se curvan como lo hacen las de AM y se reflejan en objetos sólidos grandes, como edificios, desviándose éstas.

Las ondas de radio en FM no viajan tan lejos como las de AM, ya que no hay un efecto de reflexión en la atmósfera. Esto hará que las señales de FM en ciertas zonas “compitan” entre si, produciendo una recepción con ruido o distorsión. En este caso se recomienda sintonizar una estación de FM que emita señales más fuertes.

CÓMO MEJORAR LA RECEPCIÓN

Es importante comprender que la movilidad es la mayor causa de los problemas de recepción. En un vehículo en movimiento, las condiciones de recepción y ambientales están cambiando constantemente. Para optimizar la recepción en su vehículo, ponga en práctica las siguientes sugerencias.

1° Su antena debe ser de la mejor calidad y debe mantenerla en buenas condiciones. Sustitúyala si presenta síntomas de corrosión.
2º Para un funcionamiento óptimo en AM cuanto más larga y alta esté la antena, mejor será la recepción en general.
3º Procure que la antena esté lo más alejada posible de las fuentes generadoras de parásitos como por ejemplo la bobina de encendido. A pesar que el equipo lleva incorporados filtros en la alimentación, en algunos casos podría ser necesario desparasitar determinadas partes eléctricas del vehículo.
4° Al reducir la respuesta de los sonidos altos mediante el control de agudos, se mejorará el efecto de interferencias estáticas fuertes.
5° Sintonice otra estación más fuerte si las interferencias superan el nivel de recepción de la estación sintonizada.

CÓMO UTILIZAR LA CINTA DE CASETE

1. Encienda el equipo e introduzca una casete a través de la ventana de entrada de cinta. Sujete la casete a lo ancho de la misma, la parte de la cinta que está visible deberá quedar a su derecha.

2. Ajuste el volumen así como los controles de graves, agudos, balance y fader a su nivel deseado.

3. Para extraer la cinta pulse el botón de expulsión (▲)

NOTA: Una cinta de casete con la etiqueta suelta o doblada puede interferir en el mecanismo de expulsión de la casete y producir un atasco en la pletina. Evite utilizar estas cintas o retire la etiqueta dañada antes de utilizarla.

No extraiga la casete inmediatamente después de introducirla, podría provocar fallos. Espere unos segundos.

CÓMO CAMBIAR DE CARA LA CINTA

Pulse el botón de avance rápido y el de rebobinado (▶◀) a la vez.

REBOBINADO Y AVANCE RÁPIDO

Para el avance rápido pulse el botón (▶), cuando se llegue final de la cinta, se iniciará automáticamente la reproducción de la otra cara (autorreversible).

Para el rebobinado rápido de la cinta, pulse el botón (◀) cuando se llegue al final de la cinta, se iniciará automáticamente la reproducción de la cara contraria (autorreversible).

Se puede detener el avance rápido o el rebobinado, pulsando el botón opuesto que corresponda.

Durante la reproducción, el casete podrá ser extraído en cualquier momento, pulsando el botón de expulsión (▲).

- No utilice cintas de casete de longitud superior al tipo C-90 (90 minutos). Las cintas más largas pueden dañarse en el elemento de transporte.

- Evite almacenar sus cintas en lugares con humedad, polvo o próximas a fuentes generadoras de calor o campos magnéticos. Cuando no utilice sus cintas guárdelas en su estuche protector.

- Una periódica limpieza del cabezal mantendrá en óptimas las condiciones de reproducción y evitará problemas en su funcionamiento. La limpieza del cabezal deberá efectuarse cada 20 ó 30 horas de funcionamiento, o cuando note que la reproducción es menos clara y ha perdido calidad (una pérdida de volumen y de las frecuencias agudas, son síntomas característicos).

PARA LIMPIAR LA CABEZA:

1° Utilice un bastoncito de plástico forrado de algodón humedecido en alcohol, no utilice ningún elemento metálico.

2° Abra la trampilla, introduzca el bastoncito con algodón hacia el lado derecho con respecto al centro del aparato y limpie la cabeza reproductora.

3° Antes de hacer funcionar nuevamente el aparato asegúrese que el cabezal está completamente seco.

NO RECOMENDADO

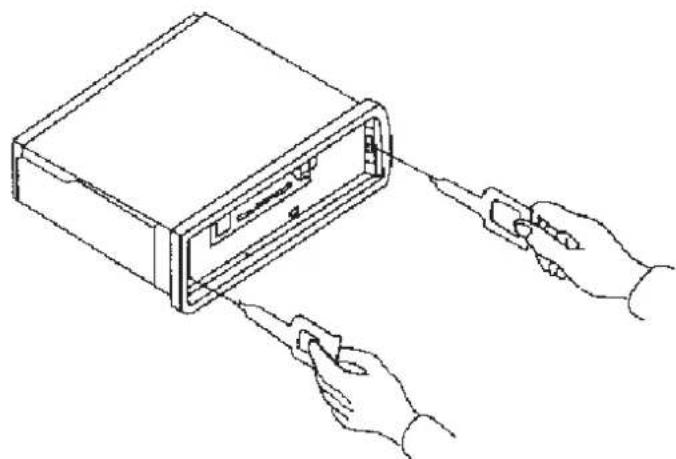

Si por alguna causa tuviese que extraer el aparato del hueco del salpicadero siga el siguiente proceso:

1° Retire la carátula o frontal extraíble.
2° Inserte las pinzas extractoras incluidas, en las correspondiente ranura.
3° Tire del aparato hacia usted.
4° Una vez retirado el aparato de su alojamiento, quitar todo el cableado eléctrico para poder sacarlo totalmente.
5° Retire las pinzas extractoras y consérvelas para otra posible ocasión.

En caso de que este aparto no funcione adecuadamente, contacte con su distribuidor o Centro de Servicio Técnico MX ONDA más cercano.

CARACTERÍSTICAS TÉCNICAS

SECCIÓN RADIO FM

Margen de frecuencia 87,5 - 108 MHz.

Sensibilidad útil 10 dB ± 30 dB S/N.

Relación señalruido 55 dB.

Frecuencia intermedia 10,7 MHz.

Separación de canales 30 dB.

Rechazo FI 60 dB.

SECCIÓN RADIO AM

Margen de frecuencia 526,5 - 1606,5 KHz.

Sensibilidad útil 30 dB

Frecuencia intermedia 450 KHz.

Rechazo FI 50 dB

SECCIÓN CINTA

Velocidad cinta 4,75 cm/seg.

Fluctuación y lloro 0,1%

Relación señal ruido 40 dB

Margen de frecuencia 100 Hz - 10 KHz ± 3 dB

GENERALES

Potencia de salida 4 x 25 W máximo

Impedancia de salida 4-8 ohmios

Tensión de alimentación 13,8 V (11 - 16 V)

Salida de línea 2 x 300 mV ± 3 dB

Entrada Compact Disc 200 mV

Dimensiones del chasis 178 x 50 x 150 mm

Dimensiones del frontal 188 x 58 x 20 mm

Especificaciones y características técnicas sujetas a cambio sin previo aviso.

"Mx Onda" es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [e-mail]

http://www.mxonda.es
