MANUAL DE USUARIO AAC2036 ASPES

Dispositivo de Aire Acondicionado por Conducto con Inversor de C.C.

Manual de instrucciones

1. Instrucciones de uso originales con instrucciones de seguridad.
2. Este aparato está destinado a ser utilizado por usuarios expertos o capacitados en tiendas, en la industria ligera y en las granjas, o para su uso comercial por personas no especializadas.
3. GWP: R32: 675.
4. Este aparato no está destinado a ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que una persona responsable de su seguridad les haya supervisado o instruido en el uso del aparato.
5. Children should be supervised to ensure Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
6. El aparato se instalará de acuerdo con las normas nacionales de cableado.
7. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si se les ha supervisado o instruido sobre el uso del aparato de manera segura y si comprenden los peligros que conlleva.
8. Los niños no jugarán con el aparato.
9. La limpieza y el mantenimiento del usuario no serán hechos por niños sin supervisión.
10. Desconecte el aparato de su fuente de alimentación durante el servicio y al sustituir piezas.
11. El aparato debe ser instalado a 2, 3m sobre el suelo.
12. Advertencia: antes de obtener acceso a los terminales, todos los circuitos de suministro deben ser desconectados.
13. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o una persona con una cualificación similar para evitar un peligro.
14. Un interruptor de desconexión multipolar con una separación de contactos de al menos 3 mm en todos los polos debe ser conectado en un cableado fijo.
15. Desconecte la fuente de alimentación antes de la limpieza y el mantenimiento.
16. El aparato no se instalará en la lavandería.
17. Etiqueta de gases fluorados:

El equipo contiene gas fluorado de efecto invernadero R32

Potencial de Calentamiento

Global (GWP): 675

1. Eliminación correcta de este producto

Esta marca indica que este producto no debe ser eliminado con otros desechos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana por la eliminación incontrolada de residuos, recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales.

Para devolver el dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el minorista donde compró el producto. Ellos pueden llevar este producto a un reciclaje seguro para el medio ambiente.

Contenido

1. Medida de precaución de seguridad
2. Introducción al aparato
3. Introducción al mando a distancia y al tablero de luce
4. Guía de instalación

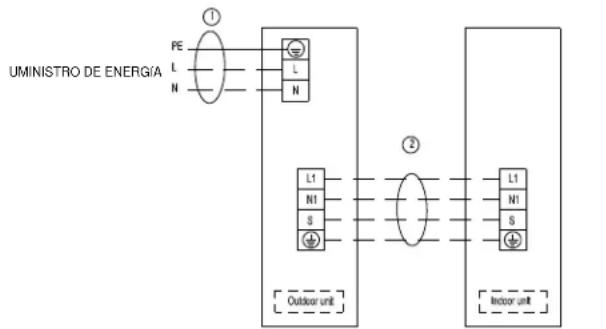

5. Instalación eléctrica
   1
   3
   5
   8
   27

Apéndice: Lista de Embalaje del Aparato

1. Por favor, lea este manual con atención antes de usar la máquina, y opere correctamente de acuerdo con las indicaciones del manual.
2. Se le recuerda especialmente que preste atención al significado de las dos identidades siguientes:

La nota se refiere a una identificación que indica que, con un funcionamiento inadecuado, puede causar lesiones personales o daños graves.

Observaciones

La nota se refiere a una identificación que indica que, con un funcionamiento inadecuado, puede causar lesiones personales o daños a la propiedad.

Por favor, lea atentamente la etiqueta de la unidad principal, si se produce una excepción, como ruido anormal, olor, humo, temperatura, fuga, fuego y demás, por favor, apague inmediatamente la alimentación y póngase en contacto con nuestro centro de atención al cliente o distribuidor local. Nunca manipule por su cuenta. Si es necesario, póngase en contacto inmediatamente con los departamentos locales de bomberos y emergencias.

Advertencia

1. El aparato funcionará en una habitación sin ninguna fuente de ignición en funcionamiento continuo;

2. Debe consultar las instrucciones de seguridad antes de instalar el aparato.

3. El sistema debe ser usado en lugares como oficinas, hoteles, casas, etc.

4. La instalación debe ser implementada por el centro de mantenimiento comisionado. Si se instala incorrectamente, puede causar una fuga de agua, una descarga eléctrica o un accidente de incendio.
5. Instálalo en un lugar donde el peso total de la máquina pueda ser realmente soportado. La fuerza insuficiente puede causar la caída del dispositivo y conducir a lesiones personales.
6. Las tuberías de drenaje deben ser instaladas correctamente de acuerdo con las instrucciones de instalación para asegurar un drenaje adecuado, y deben tomarse medidas de aislamiento para evitar la condensación. Si la tubería no está instalada correctamente, causará fugas de agua y existe la posibilidad de mojar los artículos de la casa.
7. No utilice ni almacene mercancías peligrosas inflamables y explosivas cerca del aire acondicionado.
8. En caso de fallo (como olor a quemado, etc.), apague inmediatamente el aire acondicionado.
9. Mantén la habitación ventilada para evitar la hipoxia.
10. Nunca ponga sus dedos u objetos en los respiraderos o en la rejilla de entrada de aire.
11. Nunca arranque o detenga el aire acondicionado desconectando o enchufando el cable de alimentación.
12. Por favor, siempre preste atención a si hay algún daño en el soporte de montaje y así sucesivamente después de un uso prolongado.
13. Nunca se debe modificar, reparar, y cuando sea necesario mover el aire acondicionado, póngase en contacto con su distribuidor o con un instalador profesional.

Observaciones

• Antes de la instalación, por favor compruebe que la energía utilizada es consistente con la energía requerida en la placa de identificación, y compruebe la seguridad de la fuente de alimentación.
• Antes de su uso, compruebe y confirme que las conexiones entre los cables, tuberías y conductos son correctas, para evitar fugas, fugas de refrigerante, descargas eléctricas o incendios y otros accidentes.
• La toma de corriente debe estar equipada con un cable de tierra, para asegurar que el aire acondicionado esté efectivamente conectado a tierra a través de la toma de corriente para evitar el riesgo de una descarga eléctrica. No conecte el cable de tierra a la tubería del gas, la tubería del agua, el pararrayos o el cableado telefónico.
• Una vez que el aire acondicionado se enciende, tiene que funcionar al menos cinco minutos o más antes de que se pueda apagar, de lo contrario afectará el retorno de aceite del compresor.
• No deje que los niños operen el aire acondicionado.
• No utilice el aire acondicionado cuando tenga las manos mojadas.
• Cuando limpie o reemplace el filtro del aire acondicionado, por favor apague el aire acondicionado.
• Cuando la unidad principal no se ha utilizado durante mucho tiempo, por favor, corte el suministro de energía del aire acondicionado.
• No pise el aire acondicionado ni coloque objetos sobre él.
• Después de la instalación del aparato eléctrico, debe ser alimentado para realizar la detección de fugas de corriente.
• Los conectores mecánicos reutilizables y las uniones ensanchadas no están permitidas en el interior.

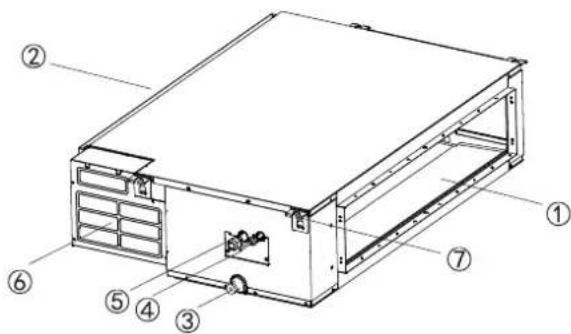

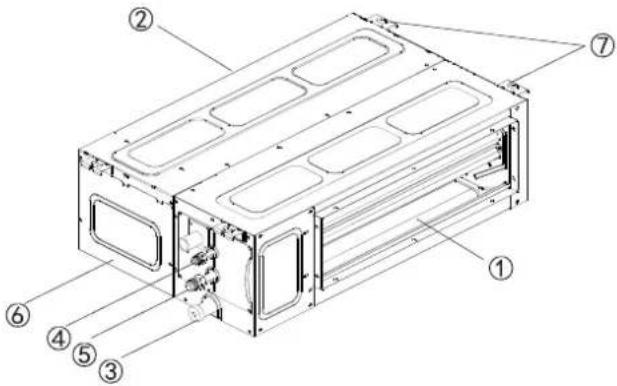

2.1 Unidad interior:

Capacidad de unidad interior	Unidad interior
18K/24K
36K
48K/55K
1 Salida de aire 2Entrada de aire de return 3 Tubo de condensado 4 Tubo de líquido 5 Tubo de gas 6 Caja eléctrica 7 Gancha

Figura 1

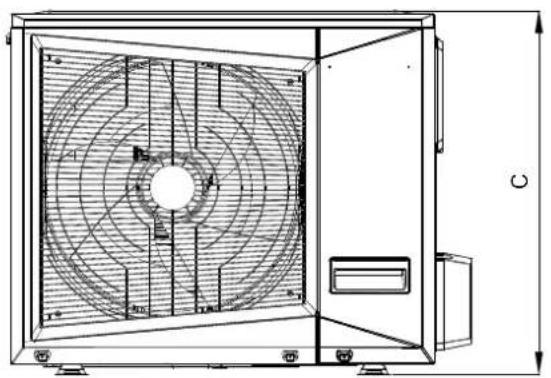

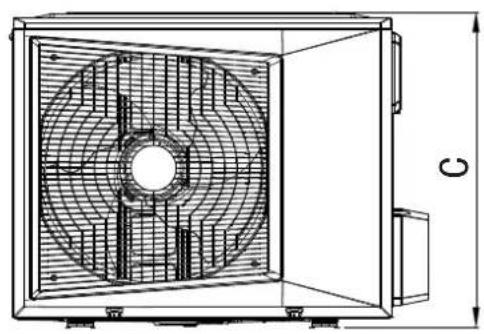

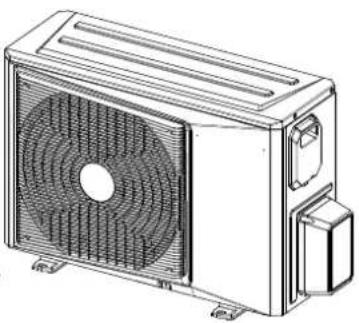

2.2 Unidad exterior:

Capacidad de la unidad exterior	Unidad exterior
18K/24K	Entrada de aireSalida de aire
36K	Entrada de aireSalida de aire
48K/55K	Entrada de aireSalida de aireSalida de aire
Nota: El aire acondicionado consiste en una unidad interior y una unidad exterior, excluyendo el conducto de aire de la tubería de conexión.

Figura 2

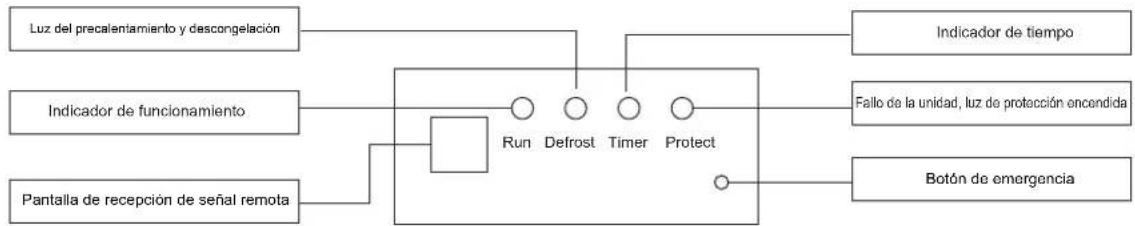

3.1 Sobre el mando a distancia y la placa de luces (estándar)

Placa indicadora (se debe utilizar la placa de luz asociada al mando a distancia)
    K["End"]

pulsar este botón para operaciones de emergencia.

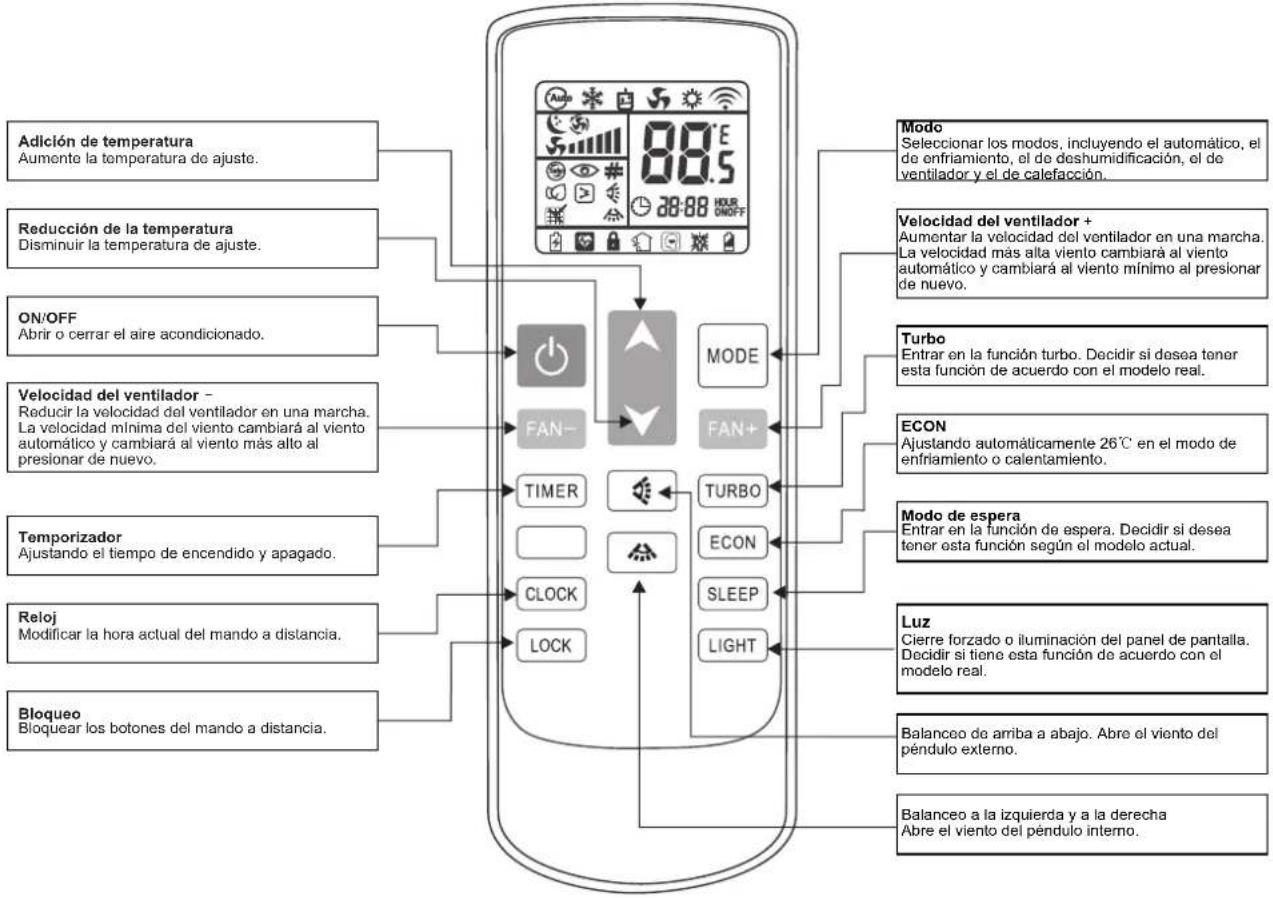

Mando a distancia universal Wizard (Pueden utilizarse respectivamente asociados al mando a distancia o a la placa de luces).

El siguiente botón de oscilación, botón forzado, botón de luz, botón de purificación del mando a distancia se aplica a los nuevos modelos especiales, pero no se aplica a los modelos ordinarios.

    H["Mode\nSeleccionar los modos, incluyendo el automático, el de enfriamiento, el de deshumidificación, el de ventilador y el de calefacción."] --> I["Velocidad del ventilador +\nAumentar la velocidad del ventilador en una marcha.\nLa velocidad más alta viento cambiará al viento automático y cambiará al viento mínimo al presionar de nuevo."]
    I --> J["Turbo\nEntrar en la función turbo. Decidir si desea tener esta función de acuerdo con el modelo real."]
    J --> K["ECON\nAjustando automáticamente 26°C en el modo de enfriamiento o calentamiento."]
    K --> L["Modo de espera\nEntrar en la función de espera. Decidir si desea tener esta función según el modelo actual."]
    L --> M["Luz\nCierre forzado o iluminación del panel de pantalla.\nDecidir si tiene esta función de acuerdo con el modelo real."]
    M --> N["Balanceco de arriba a abajo. Abre el viento del péndulo externo."]
    N --> O["Balanceco a la izquierda y a la derecha\nAbre el viento del péndulo interno."]

    P["FAN-"] --> Q["TIMER"]
    Q --> R["CLOCK"]
    R --> S["LOCK"]

    T["MODE"] --> U["FAN+"]
    U --> V["TURBO"]
    V --> W["ECON"]
    W --> X["SLEEP"]
    X --> Y["LIGHT"]

Figura 3

Botón On / Off: cuando se pulsa el botón, el mando a distancia cambia de forma cíclica "abierto -> cerrado -> abierto". Cuando se enciende por primera vez desde Apagado -> Encendido, el estado de funcionamiento permanece en el ajuste predeterminado (Ajuste de temperatura 25°C, Modo automático, Velocidad automática del viento, Oscilación automática, Acelerador automático, Sin luces, Sin viento fuerte, Sin purificación, Sin dormir, Sin temporizador, Sin botón de bloqueo). Si no es la primera vez que se enciende desde Apagado -*- Encendido, el estado de trabajo sigue siendo el estado antes del apagado, después del apagado se cancelarán las funciones de iluminación, purificación, modo de espera, viento fuerte y temporizador.

Botón de modo: al pulsar la tecla de modo, el ciclo del mando a distancia cambia según el "automático - >enfriamiento -▶ deshumidificación-> calentamiento-^ventilación -* - automático".

Botón de aumento: en el modo de deshumidificación y en el modo automático, la temperatura no cambiará cuando se pulse este botón. En el otro modo, cada vez que se presiona este botón, la temperatura ajustada se incrementará en 1, los incrementos se producen en el orden de "16°C→17°C→...→31 °C→32 °C".

Botón de dirección del viento: ladirección del viento en el primer encendido está predeterminada para el estado de balanceo, cuando se pulsa este botón, la unidad se conmuta en ciclos después de "balanceo →" parada →" balanceo".

Botón de velocidad del viento: en el primer encendido, la velocidad del viento está predeterminada para la velocidad automática del viento, cuando está en modo de deshumidificación, la velocidad del viento está fijada en viento bajo, y la velocidad del viento no se puede ajustar, cuando se pulsa el botón de velocidad del viento el mando a distancia no responde. Para los demás modos, cuando se pulsa este botón, se cambia de forma cíclica siguiendo "Viento automático → Viento alto → Viento medio → Viento bajo → Viento automático".

Botón del temporizador: está predeterminado para el estado de sin temporizador, cuando se pulsa este botón, el ajuste del temporizador se realiza en incrementos de una hora, el temporizador se ajusta en el orden de 1H→2H→...→24H→cancelar→1H ... ciclo. Presione el botón del temporizador en el estado de apagado para ponerlo en marcha, en el estado de encendido, presione el botón del temporizador para configurar el interruptor del temporizador. Cuando el temporizador está configurado, cada una hora menos una, y se enciende o apaga hasta que se agote el tiempo, mientras se cierra la pantalla del temporizador. Si se ajusta el temporizador, cuando se pulsa el botón de modo, el ajuste de la hora no se cancelará. Si se ajusta el temporizador, al pulsar otro botón se liberará la hora ajustada en el temporizador.

Botón de modo de espera: pulsar el botón Modo de espera, se cambia de ciclo "modo de espera→ cancelar modo de espera → modo de espera", cuando se ajusta el modo de espera, después de la conversión de modo, el modo de espera no se cancela. Cuando se pulsa el botón Modo de espera para configurarlo, la velocidad del viento se cambia automáticamente a viento bajo, pero al pulsar el botón de velocidad del viento es posible ajustar la velocidad del viento (excepto el modo de deshumidificación).

Botón de bloqueo: está predeterminado para el estado sin botón de bloqueo, cuando se pulsa este botón, el mando a distancia se cambia de forma cíclica "botón de bloqueo → cancelar botón de bloqueo→ botón de bloqueo". Cuando hay un botón de bloqueo, todos los botones excepto el botón de bloqueo del mando

a distancia no funcionan. (Nota: Cuando hay un botón de bloqueo, el botón del mando a distancia y la placa de funcionamiento del aire acondicionado de la unidad de reserva se bloquean automáticamente, cuando vuelva a pulsar este botón, el mando a distancia y el aire acondicionado se desbloquearán automáticamente, en la unidad discreta, sólo se bloquea el mando a distancia, no se bloqueará el botón de emergencia, sino la respuesta de la placa principal).

3.2 Reemplazo de la batería del mando a distancia

Después de que la señal se transfiera o se envíe, no se emitirá ningún sonido de recepción en el aire acondicionado; el indicador se vuelve borroso.

Desde arriba se indica que la batería se ha agotado, ahora debes quitar la batería vieja, y reemplazarla por una nueva:

1) Retire la cubierta trasera y retire la batería vieja;
2) Cambie la pila, observe la marca en el polo "+" de la pila;
3) Cierra la tapa trasera.

Nota:

1. No mezcle las pilas viejas con las nuevas.
2. Si el mando a distancia no se ha utilizado durante mucho tiempo, por favorretire la batería.
3. En condiciones normales, la vida útil de las baterías que cumplen con las normas JIS o IEC es de 6 a 12 meses, si se excede el límite de tiempo de uso, o se adoptan baterías de especificaciones no superiores, puede producir células de exudado, haciendo imposible la operación al mando a distancia.

Retirar la cubierta trasera

Observar la alineación del "+" del polo

4.1 Instalación de la unidad interior

A. Cuadro de dimensiones generales de la unidad interior (se aplica a los modelos de baja presión estática).

Figura 4
Tabla 1 Unidad: mm

Capacidad de dimensiones	Dimension del cuerpo del dispositivo			Dimension de la instalación		Dimension de la salida de aire		Dimension de la entrada de aire de retomo
	A B C	D E F G H I
18K	1010	467	210	928	335	705	150	799	189
24K	1214	467	210	1128	335	905	150	1004	192

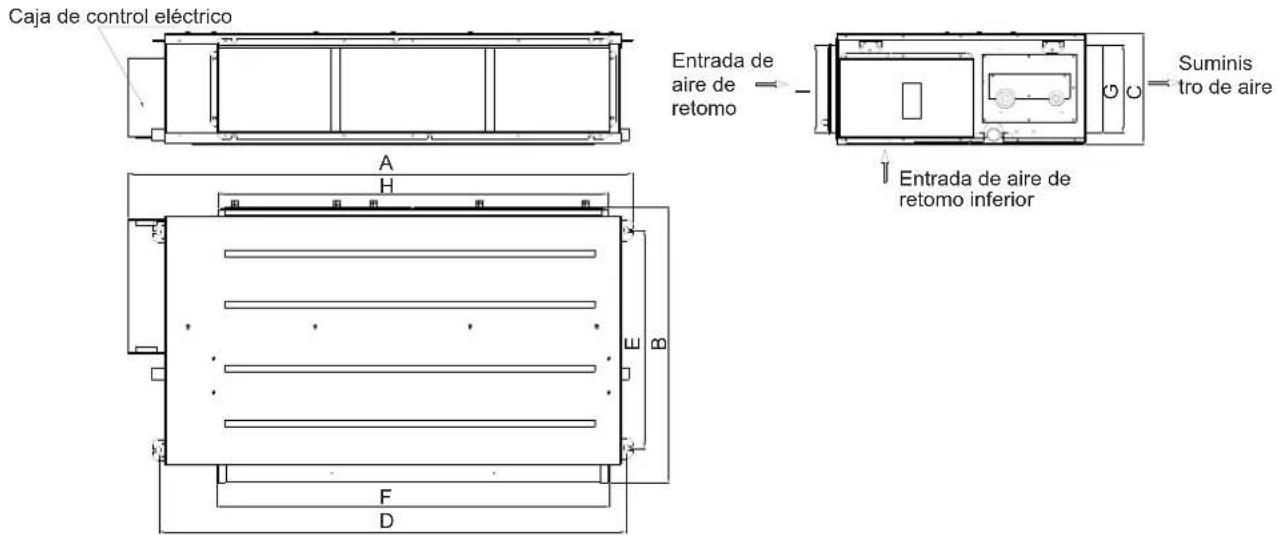

B. Cuadro de dimensiones generales de la unidad interior (se aplica a los modelos de presión estática media).

Figura 5
Tabla 2 Unidad: mm

Capacidad de dimensiones	Dimension del cuerpo del dispositivo			Dimension de la instalación		Dimension de la salida de aire		Dimension de la entrada de aire de retomo
	A B C	D E F G H I
36K	1425	643	260	1337	515 11	56 197 11	56 207

C. Cuadro de dimensiones generales de la unidad interior (se aplica a los modelos de alta presión estática).

Figura 6
Tabla 3 Unidad: mm

Capacidad de la unidad interior\Dimensión generación	La dimensión del cuerpo del dispositivo			Dimensión de Instalación		Dimensión de la salida de aire		Dimensión de la entrada de aire de
	A	B	C	D E F			G	H	I
48K/55K	1279	863 307	1242		537	973 109	7207 288

D. Instalación de la unidad interior

1. La selección del lugar de instalación

(1) Suficiente fuerza para asegurar que en la parte superior las partes colgantes soporten el peso de la unidad.
(2) El agua se descarga fácilmente por el desagüe.
(3) Accesible en la importación y la exportación, para mantener una buena circulación aérea.

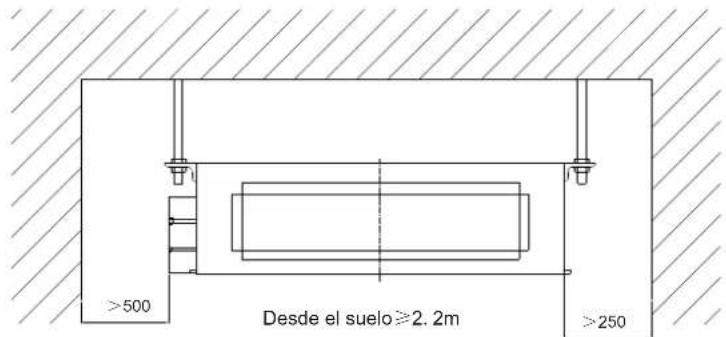

(4) En la unidad interior, la distancia de instalación requerida en la figura 7 debe ser asegurada para garantizar que se mantenga el espacio requerido para la reparación y el mantenimiento.
(5) Lejos de los lugares de calor, fugas de gas inflamable y humo.
(6) La máquina está montada en el techo (instalación empotrada en el techo).

Figura 7

(7) En el interior, en el exterior, el cable de alimentación, los cables de conexión deben mantenerse al menos a 1 m de la TV, la radio. Esto es para prevenir la interferencia de la imagen y el ruido en los electrodomésticos mencionados anteriormente. (Incluso con una distancia de 1 m, si la onda generada es fuerte, pueden producirse ruidos)

2. La instalación de la unidad interior

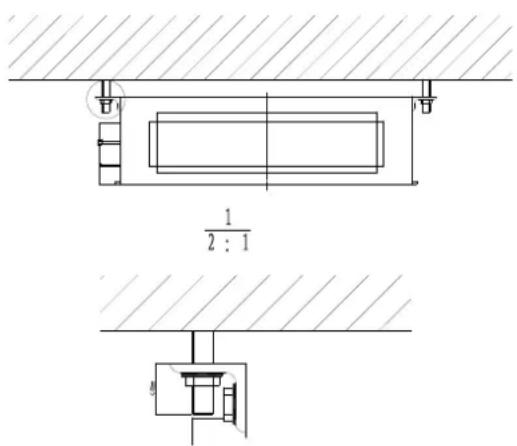

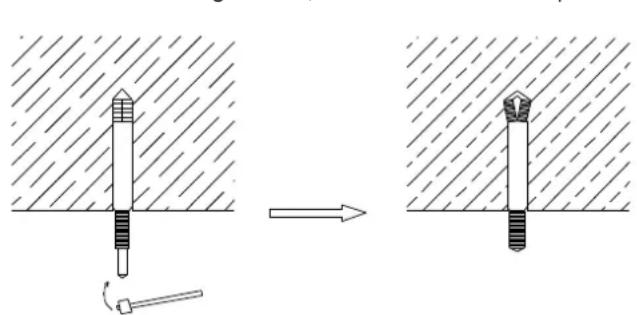

a. Inserte el perno de expansión M10 en el agujero, luego golpee los clavos en el perno, para el paso referido a la figura 8.1, la instalación de los pernos de expansión se muestra en la .Figura 8.1.

Figura 8.2

b.Instale el gancho en la unidad interior, como se muestra en la figura 8.2.
c. La unidad interior está montada en el techo, véase Figura 9.

Figura 9

Observaciones

1. Antes de la instalación, complete primero el trabajo preparatorio de todas las tuberías (refrigerante, drenaje) y cables (conexión del controlador de la línea, cable de conexión de la unidad interior y exterior) que deben conectarse con la unidad interior para poder conectarse inmediatamente con la unidad interior después de la instalación.
2. Se corta una abertura en el techo, y posiblemente se refuerce el techo para mantenerlo nivelado y evitar la vibración del mismo. Para más detalles, por favor consulte al usuario o a los constructores.
3. Si el techo no es lo suficientemente fuerte, se puede utilizar un ángulo de hierro para montar un soporte de travesaño, o poner la unidad en la viga para su fijación.

4. 2 Instalación de la unidad exterior

A. Diagrama de dimensiones generales de la unidad exterior

Capacidad de la máquina\Proyecto	A	B	C	D	E
18K	880	345	555	508	314
24K	935 382		702	544	353

B.Diagrama de dimensiones generales de la unidad exterior

Figura 11
Tabla 5 Unidad: mm

Capacidad de la máquina\Proyecto	A	B	C	D	E
36K	1032	445	807 670 399

C.Diagrama de dimensiones generales de la unidad exterior

Capacidad de la máquinaProyecto	A B C D E
48/55K	1015 450		1430	636	416

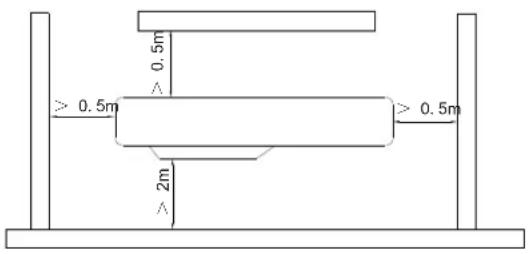

D. Los requisitos de dimensiones para la unidad exterior

Para asegurar que la unidad funcione bien, en la elección del lugar de instalación, se deben seguir las siguientes pautas:

1. Una vez instalada la unidad exterior, el aire descargado al exterior no debe volver, y debe quedar suficiente espacio para el mantenimiento alrededor de la máquina.
2. La ventilación debe ser excelente en los puntos de montaje, de modo que la máquina pueda aspirar y descargar suficiente aire. Asegúrese de que no haya obstáculos para la entrada y salida de aire; si los hay, elimine los obstáculos que bloquean el flujo de aire.
3. El lugar de instalación es lo suficientemente fuerte como para soportar el peso de la unidad exterior, y tiene el efecto de aislamiento de sonido y reducción de la vibración. Y asegúrase de que el aire de salida y el ruido de la unidad no afecten a los vecinosneighbors.
4. Evite la luz solar directa, es mejor poner una sombrilla para protegerse.
5. En la posición de montaje, el agua de lluvia y de deshielo debe ser drenada.
6. En la posición de instalación, debe asegurarse que la máquina no se entierre en la nieve, y que no esté sujeta a los efectos de la basura y la niebla.
7. En la posición de instalación, hay que asegurarse de que la salida de aire no esté de cara al viento fuerte.

4.3 Levantamiento de equipo

Antes de su envío, cada unidad de aire acondicionado ha sido objeto de una rigurosa inspección y prueba, para garantizar la calidad y el rendimiento de la unidad, por lo que se debe tener cuidado durante la instalación del dispositivo, especialmente no dañe el sistema de control y las tuberías.

Durante la instalación in situ, hay diferencias entre la izquierda y la derecha en la unidad interior y exterior. Con grandes restricciones de tamaño o espacio en la unidad interior, exterior y difícil de transportar, se puede considerar la forma de levantar. Son los requisitos generales durante la elevación:

1. La inclinación de la unidad exterior no debe exceder los 20 grados.
2. Durante la elevación, se aplica fuerza al dispositivo, el dispositivo debe separarse de la cuerda de elevación con un paño u otros objetos flexibles para evitar que se dañe el dispositivo.
3. Durante la elevación, el equipo debe ser cuidadosamente levantado o bajado, la fuerza sobre los puntos de tensión del dispositivo debe ser uniforme.

Durante el levantamiento del equipo, consulte los siguientes métodos:

1. Levantamiento manual, levantamiento con carretilla elevadora.
2. El dispositivo también puede ser movido usando los métodos de barras (o tubos), el trabajo continúa y así sucesivamente.

Fijación del equipo. Después de la finalización del levantamiento del equipo, el siguiente paso debe ser llevado a cabo:

1. Cuando el dispositivo se levanta sobre los cimientos, la nivelación del equipo se ajusta con un medidor de nivel, el error no supera el 0,1%.
2. Cuando el equipo se coloca de manera uniforme, el dispositivo puede ser fijado, y la fuerza ejercida sobre los sujetadores debe ser uniforme.

4.4 Conexión e instalación de la tubería de refrigerante de la unidad interior y exterior

1. Inspección de la tubería

Antes de conectar las tuberías, deben ser revisadas, e instaladas después de cumplir los siguientes requisitos.

1) Dentro del tubo debe estar limpio y libre de suciedad.
2) El puerto de campana y el puerto espiral en ambos extremos deben estar intactos.

2. Conexiones de tuberías

En la operación de conexión de los tubos condensadores de la unidad interior, la operación debe hacerse rápidamente. Durante la instalación en el terreno, el tiempo de operación para conectar dos tubos no debe exceder de 5 minutos.

1) Al conectar el conector en el puerto de la campana, asegúrese de hacer dos tubos concéntricos y alineados, y luego anidar el puerto en espiral, y atornillarlo, finalmente apretarlo con una llave inglesa, como se muestra en la figura 15:

Conecte el latón sólido, antes de la operación, regule la llave dinamométrica de acuerdo con los parámetros de fuerza de apriete que figuran en la Tabla 7.

Figure 15

Notas:

Use dos llaves, una ordinaria y una dinamométrica.

Table 7

Diámetro del tubo (mm)	Fuerza de apriete (kgf - m)
6.35	1.4 ~ 1.7
9.52	1.4 ~ 1.7
12.7	4.8 ~ 6.2
15.88	4.8 ~ 6.2
19.05	6.9 ~ 9.9

2) A través de la pared: sobre la penetración en la pared, la tubería para la unidad interior y exterior debe estar equipada con una cánula de pared, para evitar danos en las tuberías y cables, como se muestra en la figura 16:

Figure 16

3) Eliminar la presión negativa, la evacuación, las fugas en la tubería de conexión, la tubería de la interior: Después de la instalación de la tubería de conexión de la unidad y la unidad interior, primero llene de nitrógeno las tuberías de conexión y la tubería de la unidad interior hasta 2,4-3,0Mpa (presión absoluta); y mantenga esta presión durante 24 horas, el cambio de esta presión no debe ser inferior a 0,03Mpa; También compruebe con burbujas de jabón si hay alguna fuga en el cabezal de conexión y la posición de soldadura, el nitrógeno se descarga después de confirmar que no hay fugas, después de evacuado, la presión debe llegar a 130Pa (presión absoluta), y mantener esta presión 24 horas, la variación de esta presión no debe ser superior a 20Pa, a continuación, abra la válvula para realizar una prueba de funcionamiento, si los parámetros del condensador exceden los reglamentos convencionales necesita R32 adicional de refrigerante, se

$$ R = \boxed {\left( \begin{array}{l} \text { Longitud total de } \ \text { Ubo líquido de para } \ 9. 5 \text { diámetro (m) } \end{array} \right) \times 0. 0 2 4 \mathrm{kg}} + \boxed {\left( \begin{array}{l} \text { La longitud total } \ \text { de tubo de líquido } \ \text { para 6.4 diámetro (m) } \end{array} \right) \times 0. 0 1 2 \mathrm{kg}} $$

Nota: Al sorber la unidad exterior, el refrigerante no ha sido vaciado, durante la instalación, debe ser evacuado con la bomba de vacío.

4) Aislamiento térmico. Después de la revisión de la tubería y la finalización de la prueba de presión, y todo es normal, la capa de aislamiento puede ser envuelta, los requisitos de la capa de aislamiento son los siguientes:

a. La capa de aislamiento de la tubería debe estar bien envuelta, no se permite ninguna grieta.
b. Espesor no inferior a 8 mm.
c. Después de envolver la capa de aislamiento, la superficie exterior debe ser tratada contra la lluvia y la humedad (generalmente se envuelve por fuera con ataduras de cable).
d. Cuando el sistema de aire acondicionado está en funcionamiento de enfriamiento, definitivamente no se permite que el rocío se condense en la superficie exterior del tubo de cobre de conexión.

4.5 Tubo accesorio en la tubería

Debido a las diferentes posiciones de montaje del aire acondicionado, el tubo accesorio requerido puede ser largo o corto, para evitar afectar la cantidad de tubo de enfriamiento demasiado largo, por favor seleccione una longitud de tubo razonable de acuerdo con la tabla 8, trate de seleccionar la ubicación de

1. las líneas cortas para la instalación.1. La máxima distancia de funcionamiento permitida lejos de la tubería

Capacidad de
Table 8

Valor\refrigeración nominal	<6.5kW	6.5~7.2kW	≥10.5kW
A Longitud de la tubería(unidireccional)	Longitud máxima 15m	Longitud máxima 20m	Longitud máxima 50m
B Diferencia de altura(unidireccional)	Longitud máxima 8m	Longitud máxima 10m	Longitud máxima 20m
C Cantidad de curvas de tuberías	Hasta 10	Hasta 10	Hasta el 15

Nota: Con la condición de que se garantice el 80% de la capacidad de refrigeración, en los parámetros anteriores, la pérdida de capacidad de refrigeración y el aceite de retorno se han considerado plenamente.

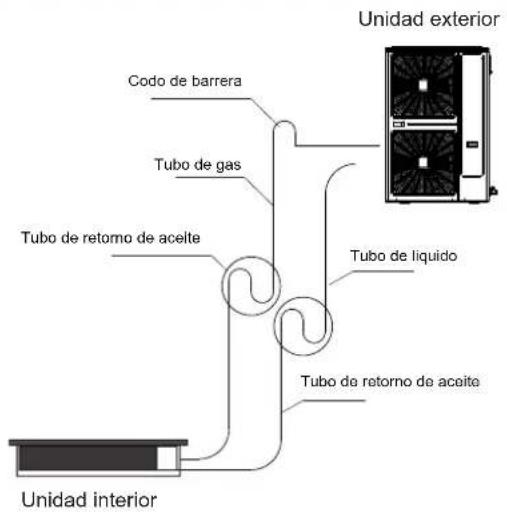

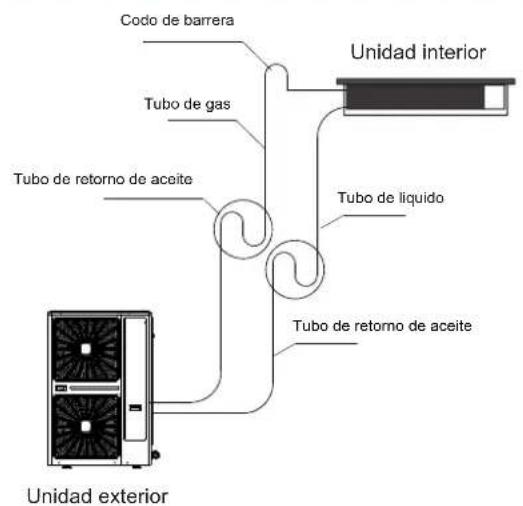

2. El uso del codo de retorno de aceite

Cuando la diferencia de altura entre la unidad interior y la exterior es superior a 5 m, para facilitar el retorno de aceite del compresor, debe utilizarse el codo de retorno de aceite. En las operaciones in situ, se puede hacer referencia a los siguientes métodos típicos de instalación (véase la figura 17).

4. Guía de instalación

(1) (2)

Figura 17
Nota: El radio del codo de retorno del aceite R ≤ 100mm, los codos de retorno del aceite deben estar situados por cada 5 metros como se muestra arriba; cuando la diferencia de altura entre la unidad interior y la exterior exceda los cinco metros, el codo de reserva de aceite y el codo de retroceso deben ajustarse de acuerdo con la posición relativa de la unidad exterior y la unidad interior.

4.6 Instalación de tubos de condensado

En cuanto al tubo de condensado frío de la unidad interior del aire acondicionado central, se consideraron importantes los siguientes factores:

(1) Desplazamiento de un gran condensado;
(2) Pérdida accidental de la capacidad de enfriamiento;
(3) El mantenimiento es inconveniente durante la instalación, el cruce de vientos puede ocurrir desde este lugar.

1. El material de la tubería de condensado puede elegirse entre la tubería de U-PVC o la de galvanización. Se debe considerar la salud, el óxido y otras cuestiones, se recomienda adoptar el tubo de U-PVC.

2. Los requisitos de instalación:

1) El sello de agua debe instalarse en el desagüe exterior y fijarse.
2) La pendiente del tubo de desagüe debería ser de ≥ 1%.
3) La sección interior de la tubería de condensado debe ponerse en un aislamiento de la tubería o ser envuelta con un algodón aislante.

4) Después de la instalación de la tubería de condensado, se debe realizar una prueba de fuga de riego. Confirme que no haya fugas de agua en varias juntas y que el drenaje sea suave. La instalación puede realizarse con referencia a la figura 18:

Figura 18

4.7 La producción e instalación del conducto de aire

1. La producción del conducto de aire

El conducto de aire se puede producir consultando los requisitos pertinentes en la sección de conductos de aire de metal de la especificación GB50243-97.

1. La instalación de un nuevo conducto de aire

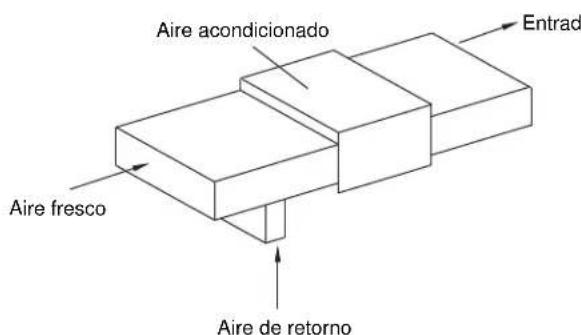

1) La entrada de un nuevo conducto de aire puede seleccionarse directamente en un lugar limpio, sin contaminación de polvo. La rejilla y el filtro de lluvia deben ser instalados en la entrada de aire exterior. Se recomienda instalar la válvula de control de volumen de aire en la sección del nuevo conducto de aire; Es apropiado si el aire fresco representa 0 \~ 15 % del volumen total de

Figure 19

Figure 20

2) Instalación del conducto de aire

El conducto rectangular de entrada de aire puede conectarse directamente con la salida de la unidad interior, y conectarse con el difusor, con una longitud total no superior a 6 m. La velocidad de cada salida de aire en el difusor debe ajustarse básicamente a la misma para cumplir con los requisitos del acondicionador de aire interior, que se muestran en la figura 20:

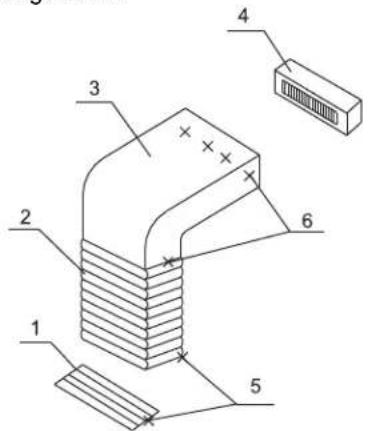

3) Instalación del conducto de aire de retorno

Conecte el conducto de retorno de aire a la entrada de aire de retorno de la unidad interior con un remache, y el otro extremo se conecta a la entrada de aire de retorno de la unidad interior, se puede hacer un conducto de aire corto y suave en material de lona ignífuga, y se puede penetrar con un cable de 8 # para formar una forma de pliegue, que se puede ajustar libremente según la interior, como se muestra en la figura 21:

1 - Entrada interior de aire de retorno

2 - Conducto de aire de lona a prueba de fuego

3 - Conducto de retorno de aire

4 - Unidad interior

5 - Tornillos de madera

6 - Remache

Figure 21

4) Aislamiento térmico del conducto de aire

La capa de aislamiento debe estar equipada tanto en el conducto de entrada de aire como en el de retorno, hay dos tipos de materiales de aislamiento como el caucho PE y la lana de vidrio. Se adopta el material aislante de caucho PE, primero se debe limpiar la superficie del conducto, y luego se deben pegar los materiales aislantes de PE al tubo con el pegamento correspondiente; cuando se adopta el aislamiento de lana de vidrio, primero se pega el clavo de plástico al conducto de aire, y luego se fija el aislamiento de algodón con una capa de papel de tubo de estano, se cubre con el clavo de se sella el puerto de conexión con cinta de relleno de estano, como se muestra en la figura 22:

Observaciones:

1. Densidad de adhesión de los clavos de plástico de retención como se muestra en la tabla 9;
2. Tenga en cuenta al colocar la capa de aislamiento: durante la marcha de enfriamiento, no se permite en absoluto el rocío en la superficie exterior de la capa de aislamiento.

Figure 22: Aislamiento termico de amarre para la lámina rectangular del conducto de aire

Table 9

En el lado y debajo del conducto de aire	Por encima del conducto de aire
/m^2	5 piezas 1/2 piezas

5) Otros Se recomienda que la distancia desde el borde del aire de retorno a la pared sea de 150 mm o más.

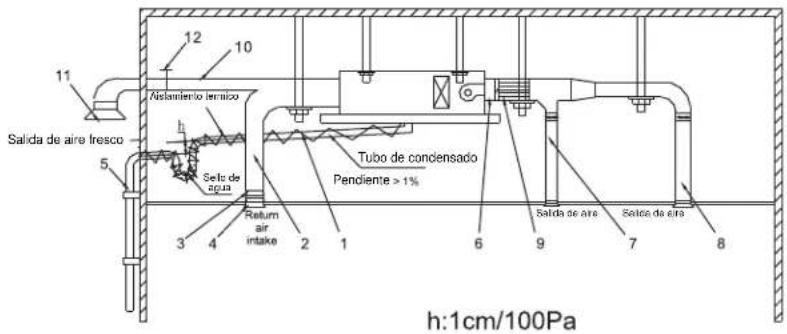

Figura 23: Diagrama de elevación para la unidad de conductos de aire de baja presión estática:

1 - Gancho 2 - Conducto de retorno de aire 3 - Conducto de aire de lona 4 - Persianas de retorno de aire

5 - Tubo de desagüe 6 - Conducto de aire de transición 7 - Conducto de aire de salida 8 - Difusor

9 - Silenciador 10 - Nuevo conducto de aire 11 - Persiana de lluvia 12 - Humedad

Figure 23

4.8 La cámara de plénum

1. La ubicación y la función de la cámara de plénum

El plénum se coloca fuera de la salida de la unidad, y se fija en él material absorbente del sonido, de modo que puede estabilizar el flujo de aire, pero también atenuar eficazmente el ruido del ventilador utilizando la mutación en la sección de la caja y el efecto de absorción del sonido de la superficie interior de la caja, como se muestra en la figura

(a) La cámara anecoica está montada en la salida

(b) Aplicación de la unidad de aire acondicionado, que también tiene la función como caja de plénum de subviento
Figure 24 Aplicación de la cámara de plénum

2. Instalación de la de plénum

1) Disposiciones pertinentes sobre el tubo estático del equipo

a. Para los equipos en los que la presión estática de salida del aire es superior a 30Pa, el tanque hidrostático debe ser instalado en su tubo de viento, para sus especificaciones e instalación, por favor vea las disposiciones relacionadas en GB50243-2002.
b. La cámara de plénum debe estar ubicada en la sección de tuberías con un flujo suave en el sistema conductos de aire; cuando la velocidad del flujo de aire en el sistema de conductos de aire sea inferior a 8 m/s, la cámara de plénum debe estar ubicada en la sección de tuberías principales; cuando la velocidad del flujo de aire sea superior a 8 m/s, deben instalarse en las respectivas tuberías de derivación respectivamente.
c. La cámara de plénum no se instala directamente en la sala del aire acondicionado, ni tampoco directamente en el exterior, para evitar que el ruido del exterior penetre en la tubería que baja por la cámara de plénum.En situaciones en las que pueda haber ruido externo, debe verificarse la capacidad de aislamiento acústico del conducto.
d. La tasa de flujo de aire que pasa por la cámara de plénum no debe exceder los siguientes valores: Cámara de plénum negativa 5-10m/s (en altas exigencias:4-6 m/s); Cámara de resonancia 5 m/s, codo de silenciador 6-8 m/s.
e. La cámara de plénum se utiliza principalmente para reducir el ruido del aire dinámico, se deben tomar medidas antivibratorias para resolver el ruido causado por la vibración del ventilador.

2) Requisitos para la instalación de la cámara de plénum;

a. La dirección de la cámara de plénum está instalada correctamente. Preste atención a la prevención de pérdidas y a la antihumedadÿ.
b. La superficie de las placas perforadas permanecen limpias, no corrosivas, no se obstruyen en el agujero.
c. Se deben instalar soportes separados tanto en la cámara de plénum como en las esquinas del silenciador.
d. Los tornillos utilizados para sujetar el tanque hidrostático deben ser uniformes, lisos, sin aflojarse, desprendiéndose en las costuras.
e. El pano de fibra de vidrio que se empaca fuera de la pieza del silenciador debe ser liso, sin aranazos visibles y sin corrosión.

4.9 Diversas medidas para evitar el sonido cruzado entre dos habitaciones

Cuando un conducto de aire principal se alimenta a múltiples habitaciones (Figura 25a), para prevenir el "sonido cruzado" entre habitaciones, cada programa mostrado en la Figura 25, (a) - (e) puede ser referido y adoptado para prevenir.

1) Ampliar la distancia entre la salida de aire de dos cámaras (véase figura b);
2) Pegar el material absorbente del sonido (véase la figura c);
3) El codo se anade en el colector de aire de la sala B (véase figura d);
4) El aire se envía por vía bidireccional (véase figura e).

Figure 25

Nota:

Una vez terminada la instalación de la unidad, asegúrese de notificar a nuestro personal de ventas para que realice el ajuste, de lo contrario todas las consecuencias que se deriven de ello correrán a cargo del usuario o del instalador.

5.1 Conexión de cables y bloques de terminales

Observaciones

Antes de realizar la instalación de los equipos eléctricos, nuestro personal de diseno le recuerda que debe tomar nota de los siguientes:

1 Compruebe si la energía utilizada actualmente es consistente con la fuente de alimentación indicada en la placa de identificación.
2. Para asegurar que la capacidad de suministro de energía es lo suficientemente grande, y el área de la sección transversal del cableado de la sala debe ser mayor de 2,5 mm2.
3. Las líneas deben ser instaladas por profesionales.
4. El interruptor de protección contra fugas y el interruptor de aire en el que la distancia de los contactos del electrodo es mayor de 3 mm deben instalarse en líneas fijas.

1. Conexión de una sola línea ramal

1) El final de la capa aislante de una sola línea ramal es despojado de unos 25 mm por un separador.
2) Retire los tornillos del bloque de terminales A del aire acondicionado.
3) Use unos alicates para doblar el extremo de una sola línea ramal a un anillo cuyo tamano coincida con el del tornillo.
4) Pasando el tornillo a través del anillo en una sola línea ramal, y fijándolo en los bloques terminales.

1. Conexión del cable multifilar

1) La capa aislante final de cable multifilar es despojada unos 10mm por un pelador.
2) Después de pelar el cable, pongan el tubo del número cuyo número corresponde al del bloque terminal. (La unidad interior y la exterior deben corresponderse entre sí).
3) Se presiona el terminal que coincide con el tamano del tornillo.
4) Retire los tornillos de los bloques terminales del aire acondicionado.
5) Pasando el tornillo a través del terminal del cable multifilar, y fijándolo en los bloques terminales.

Nota: Por seguridad, cuando el cable de alimentación y el cable de conexión se conectan al bloque de terminales, se requiere presionar los terminales correspondientes!

Advertencia

Advertencia: La unidad de aire acondicionado debe estar bien conectada a tierra!

Si el cable de alimentación o el cable de senal del aparato está danado, debe ser sustituido por un cable específico.

1) Antes de realizar el cableado, por favor verifique el voltaje de los componentes que se muestran en la placa de identificación, y luego realice la operación de cableado de acuerdo con el diagrama de cableado.
2) Se debe utilizar un cable de alimentación dedicado en el acondicionador de aire y en el interruptor de fuga de aire, y el interruptor debe instalarse para evitar situaciones de sobrecarga.
3) El aire acondicionado debe estar bien conectado a tierra para evitar que el aislamiento falle y cause danos.
4) Todo el cableado debe estar equipado con terminales de engarce o una sola línea. Si se conecta un cable multifilar directamente a la estación terminal, puede causar una ignición.
5) Todos los cables deben estar conectados correctamente según el esquema de cableado eléctrico, un cableado incorrecto hará que el aire acondicionado funcione incorrectamente o se dane.
6) No deje que el cable toque las partes móviles, como el tubo de refrigerante del compresor o el ventilador, etc.

Nunca altere libremente el cableado del interior de los acondicionadores de aire, el fabricante no aceptará ninguna responsabilidad por la pérdida o el funcionamiento anormal así causado.

5.2 Conexión del cable de alimentación

1. Un cable de alimentación está conectado al exterior de la cámara

1) Retire la parte delantera o el asa grande de una unidad exterior.
2) Conecte los cables de forma correspondiente a los terminales "L", "N" y de tierra o "L1", "L2", "L3", "N" y terminales de tierra.
3) Ate los cables y fijelos con una pinza de presión.

1. Conecta el cable de alimentación en la habitación

1) Retire la caja de distribución interior.
2) Conecte los cables de forma correspondiente a los terminales "L", "N" y de tierra o "L1", "L2", "L3" y terminales de tierra.
3) Ata el cable de alimentación y fijalo con una pinza de presión.

5.3 Controlador de línea 9 : Conexión de cable

1) Abra la tapa de la caja de los electrodomésticos en la unidad interior.
2) Pasando la línea de senal del controlador de línea a través del anillo de goma.
3) Inserte el cable de senal del controlador de línea en el asiento de cinco agujas del panel de control electrónico de la unidad interior.

Observaciones

Se debe prestar especial atención al realizar las operaciones de cableado, para evitar el mal funcionamiento del aire acondicionado debido a la interferencia electromagnética.

1) La línea de senal estará separada de la línea de alimentación y de la línea de conexión exterior e interior;
2) Si el aire acondicionado está instalado en un lugar susceptible de interferencias, lo mejor es utilizar cable blindado y par trenzado como línea de se?al del control remoto alámbrico.

5.4 Instalación de cables de conexión para la unidad interior y la unidad exterior

Los cables de comunicación para la unidad interior y la unidad exterior deben conectarse en estricta conformidad con la identificación. L1, N1, S, terminal de tierra de la unidad interior y L1, N1, S, terminal de tierra de la unidad exterior deben conectarse de forma correspondiente, no se deben conectar mal.

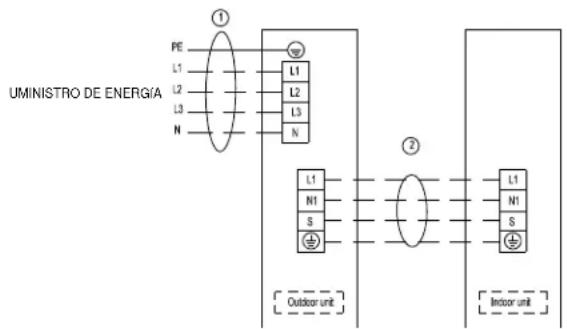

5.5 Diagrama de cableado de la unidad

Conexiones para una variedad de modelos de interior y exterior, véase "Diagrama de cableado"

Nota: Los siguientes dibujos son sólo para referencia, al comparar, la placa de identificación del cableado prevalecerá

Aplicable a los modelos monofásicos (220-240V/50Hz)

Aplicable a los modelos trifásicos (380-415V 3N\~/50Hz)

Observaciones

1. Para evitar un funcionamiento anormal de la unidad causado por interferencias electromagnéticas, se debe prestar atención a evitar la fuente de la senal de interferencia al conectar los cables.
2. El diagrama de cableado es sólo para referencia, cuando el cableado, los objetos físicos prevalecerán!

5.6 Cableado de la unidad

Nota: El área de la sección transversal del conductor seleccionado por el usuario no debe ser menor que las especificaciones que figuran en la tabla. Si el cable de alimentación del usuario está demasiado lejos de la unidad, haga un aumento correspondiente en el área transversal del grupo de líneas para asegurar el suministro de energía normal.

Especificaciones de la línea de alimentación

Nombre Modelo	Línea de alimentación exterior (cantidad, diámetro) H05RN-F	Línea de alimentación interior (cantidad, diámetro) H05VV-F	Línea de conexión interior/exterior (cantidad, diámetro)	Método de suministro de energía
Modelo monofásico de 18K	3×14AWG	/	4×16AWG	Fuente de alimentación exterior
Modelo monofásico de 24K	3×14AWG	/	4×16AWG	Fuente de alimentación exterior
Modo monofásico ≥ 36K	3×12AWG	/	4×16AWG	Fuente de alimentación exterior
3 fases ≥ 36K modo	5×14AWG	/	4×16AWG	Fuente de alimentación exterior

5.7 Función de autodiagnóstico

Nuestra compañía provee un servicio considerado para el cliente e instala varios sistemas de juicio para indicar las siguientes anormalidades.

Tabla 1: Unidad interior (pantalla digital)

Cuando la unidad está en espera después de encenderse por primera vez. la luz de marcha parpadea lentamente, después de la operación, todas las luces se apagan cuando la unidad está apagada o en espera.

Cuando la unidad está funcionando, la luz de funcionamiento está encendida, el tubo digital muestra la temperatura de ajuste en el modo de refrigeración y calefacción, el tubo digital muestra la temperatura interior en el modo de sólo ventilador; la luz de descongelación se enciende cuando se descongela, la luz del temporizador se enciende cuando está en el modo de temporizador.

Pantalla LED	Pantalla	Descripción del error
La luz del tiempo parpadea	E2	Error del sensor T1 de temperatura ambiental
Luz de descongelar, luz de activar, luz de protección parpadean	E3	Error del sensor T2 de temperatura del evaporador
Luz de descongelar parpadea	E4	Error del sensor T2B de temperatura de salida del evaporador
Luz de protección parpadea	EE	Error de llenado completo de agua
Luz de descongelar, luz de activar parpadean	E9	Error de comunicación de la unidad interior y del controlador cableado
Luz de activar, luz del tiempo parpadea	E7	Error en la EEPROM interior
Luz de descongelar, luz del tiempo parpadean	E8	La velocidad del motor del ventilador interior pierde la protección
La luz de aviso de descongelación parpadea	F4	Error del sensor T4 de temperatura ambiental exterior
	F5	Error del sensor T5 de temperatura de descarga
	P9	Protección del motor del ventilador exterior
	E5	Error de la unidad exterior
	FE	Error de EEPROM exterior
	F6	Error del sensor T3 de temperatura del condensador
	P5	La temperatura del condensador T3 posee una protección demasiado alta
	PA	Protección contra el tifón
	L1	Sobretensión del lado de la corriente continua
	PE	Sobrecorriente del lado de la corriente continua
	EF	Conflicto de modos
	P6	Protección del inversor IPM
	H6	3 veces la protección P4 (Reservado)
	H5	3 veces la protección P2 (Reservado)
La luz de aviso de tiempo parpadea	E1	Error de comunicación entre la unidad interior y la exterior
La luz de tiempo, luz de descongelar parpadean	P1	Protección de alta presión
La luz de aviso del tiempo y la de descongelación parpadean	P2	Protección de baja presión
La luz de aviso de tiempo y la luz de activar parpadean	P4	La temperatura de descarga al aire libre posee una protección demasiado alta
Activar, descongelar, tiempo	E0	Error de secuencia de tres fases

Tabla 2: Controlador con cable

NO.	Descripción
1	Capacidad de la unidad interior HP
2	Demanda de capacidad de la unidad interior (Reservado)
3	Demanda de capacidad de la unidad interior después de la modificación de la T4 (Reservado)
4	Demanda de capacidad de la unidad interior después de la modificación de la T2 (Reservado)
5	El valor de la temperatura ambiental T1
6	La mitad de la temperatura del evaporador valor T2
7	Fuera del valor de la temperatura del evaporador T2B
8	Valor de la temperatura del condensador T3
9	Valor de la temperatura ambiental exterior T4
10	Valor de la temperatura de descarga T5 (se muestra el máximo de 99°C)
11	Grado de apertura EXV
12	Frecuencia del compresor
13	Valor del voltaje del lado de la CA/4 (Reservado)

No.	Nombre	Cantidad	Observación
1	Unidad interior	1 juego
2	Instrucciones de instalación para el uso del aire acondicionado	1 página	Incluye la Guía de Servicios al Usuario y la certificación del producto.
3	Mando a distancia	1 pieza
4	Tablero de luz	1 pieza
5	El cable de la placa de luz	1 artículo
6	Cubierta de la caja del panel de la lámpara	1 pieza
	Manga de aislamiento	1 juego
