MANUAL DE USUARIO GT-DC-01 Topcraft

Ámbito de suministro....Página 1

Datos técnicos. Página 1

Dibujo ...... Página 2

Instrucciones de seguridad ..... Página 3

Funciones ...... Página 3-4

Mantenimiento/almacenaje. . . . . . . . . Página 4-5

Operación....Página 5-6

Sustitución de las pilas ..... Página 6-7

Advertencias sobre las pilas ..... Página 7-9

Resolución de fallos ...... Página 10-11

Mediciones ...... Página 11

Eliminación respetuosa con el

Declaración de conformidad ..... Página 14

Garantía. Página 29-31

Tarjeta de garantía....Página 35-36

ÍNDICE

Diagrama esquemático ...... Página 16

ÁMBITO DE SUMINISTRO

• Calibre digital
• Pila botón de 1,5 V
• Estuche
• Manual del usuario
• Tarjeta de garantía

DATOS TÉCNICOS

Resolución: 0,01 mm

Fuente de alimentación: 1,5 V, LR 44

1 pila botón

Velocidad de medición: ≤ 1,5 m/s

Temperatura de servicio: 0 \~ + 40°C

Humedad relativa: < 80 %

Temperatura de almacenaje: -10^ C \~ +60°C

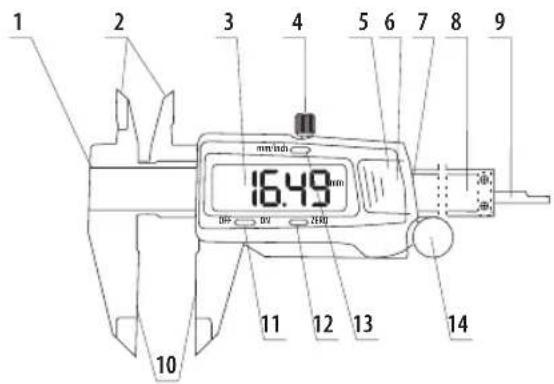

DIBUJO

1. Superficie graduada
2. Superficie de medición interior
3. Pantalla LCD
4. Tornillo de fijación
5. Pila redonda de 1,5 V
6. Tapa del compartimento de las pilas
7. Corredera
8. Recubrimiento de protección

9. Barra de profundidad

10. Disco de medición exterior

11. Interruptor (ON/OFF)
12. Botón de reset (ZERO)
13. Cambio de unidad métrica a pulgadas y viceversa (mm/inch)
14. Rueda de ajuste fino

1 2 3 4 5 6 7 8 9 mm/ inch 16.49 mm 0.00 0.00 2500 10 11 12 13 14

INSTRUCCIONES DE SEGURIDAD

• Peligro de lesiones: Los cantos de medición están afilados y puntiagudos Por ello, tome el aparato de medición por las asas previstas
• No deje jugar a los niños con el aparato. Estos pueden lesionarse con los bordes de medición afilados o ingerir las pilas o la tapa de las pilas.
• Mida las superficies frágiles con precaución para no dejar arañazos.
• Evite aplicar tensión sobre cualquier componente del calibre digital (p.ej. para marcar con una varilla eléctrica), ya que de lo contrario podría dañar el circuito.
• El aparato está previsto para su uso doméstico y para las tareas que generalmente se realizan en el hogar. No es apta para su uso comercial en plantas, etc.

FUNCIONES

1. El ajuste a cero en la posición deseada facilita las mediciones escalonadas. Pulse el dispositivo de

ajuste a cero (ZERO) para fijar el punto cero. Esto permite realizar mediciones de diferencial (las mediciones negativas se muestran mediante el símbolo “-“).

1. Cambio de pulgadas a mm. es posible en cualquier posición. Pulse el botón mm/pulg. para obtener el resultado de medición en una unidad distinta.
2. Para obtener mediciones de alta precisión, el calibre está equipado con una rueda de ajuste fino o de precisión.
3. Encendido/apagado automático y manual

MANTENIMIENTO/ALMACENAJE

1. Antes del uso, limpie la superficie de la escala de medición utilizando un paño seco y limpio (o humedecido en aceite limpiador). Proteja la escala de medición frente a los líquidos acuosos.

2. Realice la limpieza exclusivamente con un paño seco y un poco de aceite de limpieza; no utilice agua, disolventes ni limpiadores agresivos.

3. Extraiga las pilas si no tiene previsto utilizar el instrumento durante un largo período de tiempo.

4. Recomendamos guardar el calibre en el estuche para asegurar su óptima protección.

OPERACIÓN

1. Preparación:

(1) Limpie el calibre y las superficies que desea medir.
(2) Afloje el tornillo de fijación y desplace la corredera, verifique el desplazamiento sin problemas por todo el área de medición.
(3) Inserte las pilas, tal y como se describe en la página 6.
(4) Encienda el equipo y compruebe si la pantalla LCD y todos los botones funcionan correctamente.

2. Medición:

(1) Pulse el botón ON/OFF para encender el aparato. El aparato también se enciende accionando el calibre.

(2) Pulse el botón mm/inch para seleccionar la unidad de medida deseada.
(3) Desplace la corredera hasta que dos superficies de medición exterior se toquen ligeramente y, a continuación, pulse el botón de ajuste a cero (ZERO) para iniciar la medición periódica. Mediante el tornillo de fijación puede fijar el calibre para asegurar el resultado de medición.
(4) Pulse el botón ON/OFF para apagar el aparato; si la corredera deja de moverse al finalizar las mediciones, la pantalla se apagará automáticamente trancurridos 4-5 minutos aprox.

SUSTITUCIÓN DE LAS PILAS

Una visualización en pantalla anómala (cifras parpadeantes o pantalla apagada) indica que las pilas están gastadas y deben sustituirse. Extraiga la tapa del compartimiento de las pilas arrastrándola en la dirección de la flecha, extraiga las pilas usadas y coloque las pilas nuevas.

Al insertar las pilas, observe la correcta polaridad.

El polo positivo de la pila debe mirar hacia arriba. Después de insertar las pilas, vuelva a colocar la tapa del compartimiento de las mismas. Si la pila que ha adquirido en el comercio no funciona correctamente (tensión insuficiente por almacenaje demasiado prolongado y la autodescarga de las pilas), diríjase a otro proveedor.

Indicaciones:

1. Después de insertar las pilas, el calibre necesita algunos segundos (aprox. 5-6 segundos) para configurarse. Sólo después de finalizar el proceso de configuración podrá encenderse el calibre.
2. Después de sustituir las pilas, ajuste el punto cero de la medición.

ADVERTENCIAS SOBRE LAS PILAS

• Nunca intente cargar pilas no recargables. Peligro de explosión

• Mantenga las pilas fuera del alcance de los niños. No tire las pilas al fuego ni las cortocircuite o las desmonte.

• Acuda al médico de inmediato en caso de ingestión de una pila.

• Si fuera necesario, limpie los contactos de la pila y del aparato antes de insertar las pilas.
• Cuando las pilas se gasten, retírelas del aparato de inmediato. Peligro de fugas de ácido inminente
• Evite someter la pila a condiciones extremas, p.ej. cuerpos calefactores o radiación solar directa. Peligro de fugas de ácido inminente
• Si no respeta estas instrucciones, las pilas podrían desgastarse por su tensión de parada y quedar agotadas. Retire de inmediato las pilas para evitar que se produzcan daños.
• Evite el contacto con la piel, los ojos o mucosa corporal. En caso de contacto con los ácidos de las pilas, lave las zonas que han entrado en contacto con abundante agua y acuda al médico de inmediato.
• Si no tiene previsto utilizar la pila durante mucho tiempo, extráigala del aparato.

Eliminación de las pilas

• No tire las pilas ni baterías usadas junto con la basura doméstica.
• Todo consumidor está obligado por ley a depositar las pilas y baterías en un puesto de reciclaje de su comunidad, barrio o en su distribuidor. Por tanto, todas las pilas y baterías pueden eliminarse así de forma respetuosa con el medio ambiente.

Las pilas y baterías contienen sustancias peligrosas, llevan este distintivo y están señalizadas mediante símbolos químicos (Cd de Cadmio, Hg de mercurio y Pb de plomo).

RESOLUCIÓN DE FALLOS

Fallo	Posible causa	Solución
Imagen parpadeante	Tensión demasiado baja	Sustitución de la pila
Pantalla en blanco	1. Tensión demasiado baja2. Contacto suelto	1. Sustitución de la pila2. Reajuste la pila
Indicación de pantalla0 indicación parpadeante	Posible avería del circuito	Extraiga la pila y, después de un minuto, vuelva a colocarla.

ATENCIÓN:

Si se produce una descarga electroestática de la carcasa, la pantalla puede resetearse o mostrar un valor erróneo. En ese caso debe repetir la medición Para ello debe apagar y volver a encender el aparato y realizar un ajuste a cero pulsando el botón de ajuste a cero (ZERO).

MEDICIONES

a) Medición exterior b) Medición de profundidades c) Medición interior d) Medición escalonada
a) b) c) d)

Consejo

Para obtener una medición de precisión utilice la rueda de ajuste fino. Esta rueda le permitirá realizar un ajuste preciso del calibre.

TABLA AUXILIAR

Práctica tabla auxiliar para cortar roscas (consulte al dorso del calibre): Columna 1: tamaño del tornillo

Columna 2: paso del roscado

Columna 3: diámetro mín. del orificio

Columna 4: tamaño de broca estándar admisible

Metr. ISO
Nenn major ext. extr. ∅ mm	Stg pitch Pas Paso mm	Kern minor int núcleo ∅ mm	Bohr drill mèche broca ∅ mm
3 0,5 2,46 2,5
4 0,7 3,24 3,3
5 0,8 4,13 4,2
6 1 4,92 5
8 1,25 6,65 6,8
10 1,5 8,38 8,5
12 1,75	10,11	10,2
16 2	13,84	14
20 2,5 17,29	17,5

Whitworth

∅ in Gg/in ∅ mm ∅ mm

1/4 20 4,72 5,0

5/16 18 6,13 6,4

3/8 16 7,49 7,7

1/2 12 9,99 10,25

5/8 11 12,92 13,25

3/4 10 15,8 16,25

7/8 9 18,61 19

1 8 21,34 21,75

ELIMINACIÓN RESPETUOSA CON EL MEDIO AMBIENTE

En interés del medio ambiente, deposite su calibre usado en un puesto de reciclaje adecuado. No tire el calibre junto con la basura doméstica. Deposítelo en un puesto de reciclaje para aparatos eléctricos y electrónicos

Extraiga previamente la pila y depositela conforme a la normativa vigente en un depósito de reciclaje de pilas usadas. Los materiales de embalaje son materiales reciclables. Por ello, depositelo en un puesto de reciclaje para ellas. Consulte con las autoridades locales competentes para obtener información sobre las direcciones y horarios de los puestos de recogida.

DECLARACIÓN DE CONFORMIDAD

Por la presente se garantiza la conformidad del producto con las normas legalmente vigentes. Puede obtener la declaración de conformidad íntegra en la página www.gt-support.de.
