Tipo de producto	Lavadora de carga frontal
Marca	Zanussi
Modelo	WD1010
Capacidad de carga	6 kg
Velocidad de centrifugado máxima	1000 rpm
Clase energética	A+
Consumo de energía anual estimado	180 kWh
Consumo de agua por ciclo	50 L
Nivel de ruido (lavado/centrifugado)	59 dB / 74 dB
Dimensiones (alto x ancho x fondo)	85 cm x 60 cm x 60 cm
Peso neto	70 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia máxima	2000 W
Programas de lavado	Algodón, Sintéticos, Delicados, Rápido, Lana, Aclarado, Centrifugado, Vaciamiento
Funciones adicionales	Inicio diferido, Ajuste de temperatura, Control de velocidad de centrifugado, Seguro infantil
Material del tambor	Acero inoxidable
Sistema de lavado	Eco invertido (motor con correa)
Manguera de suministro	Incluida (longitud 1.5 m)
Manguera de desagüe	Incluida (longitud 1.5 m)
Nivel de protección	IPX4
Clase de eficiencia de lavado	A
Ficha técnica disponible	Manual de usuario en PDF (descargable)

Preguntas frecuentes - WD1010 ZANUSSI

¿Cómo instalar correctamente la lavadora Zanussi WD1010?

Para instalar la lavadora, colóquela sobre una superficie firme y nivelada. Retire los tornillos de transporte en la parte posterior. Conecte la manguera de suministro al grifo de agua fría y la manguera de desagüe al desagüe o al fregadero. Enchufe el cable de alimentación a una toma de corriente con conexión a tierra. Ajuste las patas para nivelarla.

¿Qué programas de lavado tiene la Zanussi WD1010?

La lavadora dispone de programas como Algodón, Sintéticos, Delicados, Rápido, Lana, Aclarado, Centrifugado y Vaciamiento. Cada programa tiene configuraciones predeterminadas de temperatura y velocidad de centrifugado.

¿Cuál es la capacidad máxima de carga de la lavadora?

La capacidad máxima es de 6 kg de ropa seca. No sobrecargue la máquina para obtener un lavado eficiente y evitar daños al motor.

¿Cómo limpiar el filtro de la lavadora Zanussi WD1010?

Apague la lavadora y desconéctela. Abra la tapa del filtro en la parte frontal inferior. Gire el filtro hacia la izquierda y retírelo. Límpielo bajo el grifo con un cepillo, eliminando pelusas y residuos. Vuelva a colocarlo girándolo hacia la derecha hasta que encaje.

¿Qué hacer si la lavadora no desagua?

Primero verifique que la manguera de desagüe no esté doblada u obstruida. Limpie el filtro de la bomba de desagüe. Si el problema persiste, puede haber una obstrucción en el interior de la bomba. Consulte el manual o llame a un técnico.

¿Cómo activar el seguro infantil en la lavadora?

Mantenga presionados los botones de Temperatura y Centrifugado simultáneamente durante 3 segundos. En la pantalla aparecerá un icono de candado. Para desactivar, repita la operación.

¿Qué significa el código de error E10 en la Zanussi WD1010?

El código E10 indica un problema con la entrada de agua. Verifique que el grifo esté abierto, que la presión de agua sea suficiente y que el filtro de la manguera de entrada no esté obstruido.

¿Puedo usar detergente líquido en la lavadora?

Sí, puede usar detergente líquido. Viértalo en el compartimento correspondiente del cajetín de detergente, generalmente marcado con una 'II'. Evite llenar más allá de la marca máxima.

¿Cuánto tiempo dura un ciclo de lavado normal?

El tiempo varía según el programa. Un ciclo de Algodón a 60 °C dura aproximadamente 2-2.5 horas, mientras que el programa Rápido (30 min) es para cargas pequeñas y ligeras.

¿Dónde puedo descargar el manual de usuario de la Zanussi WD1010?

Puede descargar el manual en PDF de forma gratuita en notice-facile.com buscando el modelo WD1010 de Zanussi. Allí encontrará instrucciones completas, consejos de instalación y solución de problemas.

MANUAL DE USUARIO WD1010 ZANUSSI

Le rogamos leer atentamente estas instrucciones de uso y prestar particular atención a las normas de seguridad escritas en las primeras páginas. Le aconsejamos conservar estas instrucciones para consultas futuras y darlas al nuevo usuario en caso de venta del aparato.

Daños de transporte

Al momento del desembalaje, controle que el aparato no esté dañado. Si tiene dudas no lo ponga en funcionamiento y consulte la asistencia técnica.

Algunos párrafos de este libro de instrucciones han sido identificados con símbolos que tienen el siguiente significado:

El triángulo de advertencia y/o los términos de señal (¡Atención!, ¡Advertencia!), subrayan instrucciones muy importantes para Su seguridad o para el buen funcionamiento del aparato. Le rogamos respetarlas.

Las informaciones precedidas por este símbolo completan las instrucciones de uso y de utilización práctica del aparato.

Este símbolo indica consejos e instrucciones para un empleo económico del aparato que respete el ambiente.

Nuestra contribución al ambiente: utilizamos papel reciclado.

Índice

Advertencias y consejos 4-5

Eliminación 5

Consejos para la protección del ambiente 5

Características técnicas 6

Instalación 7

Dispositivos de seguridad para el transporte 7

Colocación 7

Carga de agua 8

Descarga de agua 8

Conexión eléctrica 8

Descripción del aparato 9

Luz piloto de la puerta 9

Cubeta detergente 9

Uso 10

Panel de mandos 10

Mandos 10-14

Consejos para el lavado 15

Selección de las prendas 15

Temperaturas 15

Antes de cargar la ropa 15

Carga máxima de ropa 15

Pesos de la ropa 15

Eliminación de las manchas 15-16

Detergentes y aditivos 16

Consejos para el secado 17

Símbolos internacionales

para el tratamiento de los tejidos 18

Secuencia de las operaciones 19-22

Programas de lavado 23

Secado a tiempo 24

Mantenimiento 25

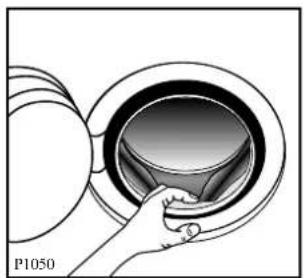

Puerta 25

Exterior del aparato 25

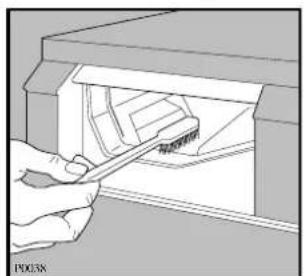

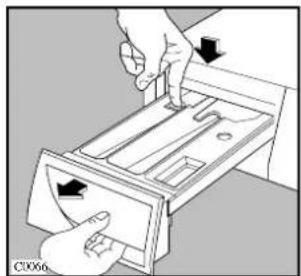

Cubeta detergente 25

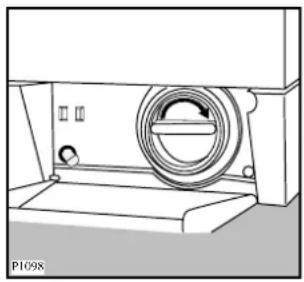

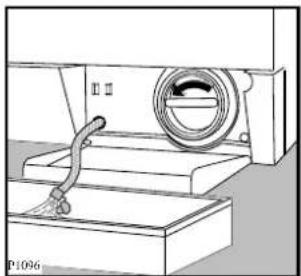

Limpieza de la zona de descarga 25

Filtro del tubo de carga del agua 26

Vaciado de emergencia 26

Precauciones contra el hielo 26

Anomalías de funcionamiento 27-28

Advertencias y consejos

Estas advertencias han sido redactadas para su seguridad y la de todas las personas. Por lo tanto le rogamos leerlas atentamente antes de instalar y utilizar el aparato.

Instalación

• Antes del uso, hay que quitar todas las piezas de embalaje y de transporte; de no hacerlo así, tanto el aparato como los muebles podrían sufrir graves daños. Consulte las instrucciones.
• Cualquier trabajo de tipo eléctrico necesario para la instalación del aparato tendrá que ser realizado por un electricista especializado o por una persona competente.
• Cualquier trabajo de tipo hidráulico tendrá que ser realizado por un fontanero especializado o por una persona competente.
• Hay que tener cuidado de que el aparato no esté apoyado sobre el cable de alimentación eléctrica.
• Si la máquina está colocada sobre piso de alfombra asegúrese de que haya circulación de aire entre las patas de apoyo y el piso.

Uso

• Nunca toque la lavadora-secadora pisando suelo húmedo o con los pies descalzos.
• Este aparato ha sido proyectado para uso doméstico. No lo use con finalidades diferentes a aquellas para las cuales ha sido proyectado.
• Lave y seque sólo aquellos tejidos que se pueden lavar y secar en la lavadora-secadora. En caso de dudas siga las instrucciones que aparecen en la etiqueta del artículo.
• No sobrecargue el aparato. Siga las instrucciones contenidas en este manual.
• Las monedas, los imperdibles, los alfileres, los tornillos, etc. que han quedado en la ropa pueden provocar graves daños.
• No ponga en el aparato prendas manchadas con gasolina, alcohol, aguarrás, etc. Si usa estos productos, antes de introducir las prendas en el aparato para lavarlas, espere que el producto se haya evaporado.
• Agrupe las prendas pequeñas como calcetines, cinturones, etc. en un bolso de tela o en una funda. Evitará que esta ropa termine entre el cesto y el tambor.

• Cuando se lava usando un detergente líquido mediante un contenedor colocado directamente en el tambor, es necesario quitar dicho contenedor antes de iniciar el secado.

• Use solamente la cantidad de suavizante indicada por el productor. Una cantidad excesiva de producto podría arruinar la ropa.

• Deje la puerta entreabierta cuando no se usa el aparato. Esto permite una mejor conservación de la guarnición de la puerta y previene los olores de moho.
• Antes de abrir la puerta, controle siempre que el agua haya sido descargada. De lo contrario, descárguela siguiendo las instrucciones dadas en el manual de uso.
• Después del uso desenchufe siempre el aparato y cierre el grifo del agua.

Seguridad en general

• Las reparaciones deben ser efectuadas sólo por personal especializado. Las reparaciones inadecuadas pueden causar peligros notables. Para eventuales reparaciones diríjase a un centro de asistencia técnica autorizado.
• Nunca desenchufe el aparato tirando del cable de alimentación, tire directamente del enchufe.
• Durante el lavado a altas temperaturas y durante el secado, el vidrio de la puerta está caliente. ¡No lo toque!

Seguridad para los niños

• Los niños no se dan cuenta de los peligros de los aparatos eléctricos. Cuando el aparato está funcionando vigile atentamente a los niños y no los deje jugar con el aparato.
• Las piezas de embalaje (por ej. películas, poliestireno), pueden ser peligrosas para los niños. ¡Peligro de sofocación! Tenga las piezas fuera del alcance de los niños.
• Conserve los detergentes en un lugar seguro fuera del alcance de los niños.

Eliminación

Materiales de embalaje

Los materiales que incluyen el símbolo pueden ser reciclados.

PE<= polietileno
PS<=poliestireno
PP<=polipropileno

Para poder recuperarlos se deben depositar en los espacios apropiados (o contenedores).

• Asegúrese de que los niños o los pequeños animales domésticos no entren en el tambor de la máquina.
• Cuando quiera destruir el aparato, desenchúfelo, corte el cable de alimentación y elimine el enchufe con el cable restante. Inutilice el cierre de la puerta: de esta manera los niños que están jugando no se quedarán atrapados en el aparato.

Aparato

Para una correcta eliminación de su viejo aparato, Le aconsejamos utilizar las escombreras autorizadas. ¡Ayúdenos a mantener limpia Su ciudad!

Consejos para la protección del ambiente

Para ahorrar agua y energía y contribuir a la protección del ambiente, aconsejamos atenerse a lo siguiente:

• Para ropa normalmente sucia es suficiente un programa sin prelavado; de esta manera se ahorra detergente, agua y tiempo (¡y se protege al ambiente!).

• Para un consumo moderado de energía, agua y detergente no deberá sobrepasarse nunca la máxima carga de ropa admisible (ver "características técnicas, página 6).

• Con un tratamiento apropiado se pueden eliminar las manchas y las zonas sucias limitadas; después se puede efectuar un lavado a baja temperatura.

• Adapte la dosis de detergente a la dureza del agua, a la cantidad de ropa y al grado de suciedad de la misma.
• El aparato consumirá menos energía si la ropa se centrifuga cuidadosamente antes del secado.

Características técnicas

DIMENSIONES Altura 85 cm

Anchura 60 cm

Profundidad 57 cm

CAPACIDAD DE CARGA MAXIMA Algodón 5 kg 2,5 kg

Sintéticos 2.5 kg 2 kg

Delicados 2.5 kg -

Lana 2 kg -

VELOCIDAD CENTRIFUGADO 1000 rpm máx.(WD 1010)

LAVADO SECADO

1200 rpm máx.(WD 1210)

VOLTAJE/FRECUENCIA 220-230V/50 Hz

POTENCIA MAXIMA ABSORBIDA 2200 W

POTENCIA MINIMA DEL FUSIBLE

10 A

PRESION DEL AGUA

mín.

máx.

50 kPa

800 kPa

Este aparato es conforme a las siguientes normas CEE:

73/23/CEE del 19/02/73 relativa al bajo voltaje

89/336/CEE del 03/05/89 relativa a la compatibilidad electromagnética.

Instalación

Dispositivos de seguridad para el transporte

Antes de poner en marcha el aparato, controle que se hayan quitado todos los dispositivos previstos para el transporte.

Proceda de la siguiente manera:

1. Desatornille y quite los dos tornillos inferiores traseros por medio de una llave. Saque los dos pernos de plástico. Apoye el aparato sobre la parte trasera; no aplaste los tubos. Ayúdese intercalando entre la máquina y el piso uno de los angulares del embalaje.

1. Quite la pieza de poliestireno y suelte las dos bolsas de plástico.

1. Extraiga, con mucho cuidado, la bolsa izquierda de nailon, tirando de ella hacia la derecha y hacia abajo.

2. Extraiga, siempre con mucho cuidado la bolsa derecha, tirando de ella hacia la izquierda y hacia arriba.

1. Quite la base de poliestireno, vuelva a poner la máquina en posición vertical y desatornille el otro tornillo trasero. Extraiga el perno correspondiente.

2. Introduzca en todos los huecos los tapones de plástico que están en la bolsa que contiene el manual de instrucciones.

Nota: Conserve todos los elementos usados para el transporte para poderlos volver a usar en caso de mudanza.

Colocación

Coloque la lavadora sobre un piso plano y rígido. Controle que la circulación del aire alrededor del aparato no sea impedida por alfombras, moquetas, etc. Controle también que el aparato no toque la pared u otros muebles de la cocina. Nivele el aparato cuidadosamente enroscando o desenroscando las patas de apoyo. Nunca ponga cartón, madera o materiales similares debajo del aparato para compensar los eventuales desniveles del piso.

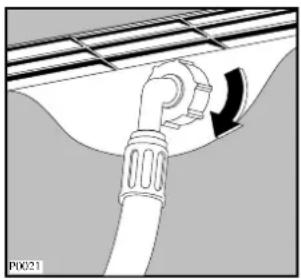

Conecte el tubo de carga a un grifo roscado de 3/4". La otra extremidad del tubo de carga, del lado del aparato, puede ser orientada en cualquier dirección. Desenrosque un poco la tuerca de fijación, gire la extremidad del tubo y vuelva a enroscar la tuerca, controlando que no haya pérdidas de agua.

Si el tubo es demasiado corto y no se desea desplazar el grifo, es necesario comprar un tubo más largo, adecuado para este tipo de uso existente en el servicio técnico autorizado.

¡Importante!

Si la conexión se efectúa a una tubería nueva o que haya permanecido inactiva largo tiempo, es aconsejable dejar correr el agua antes de empalmar el tubo de carga. De este modo se evitará que depósitos de arena o de óxido puedan obturar el filtro situado en el tubo.

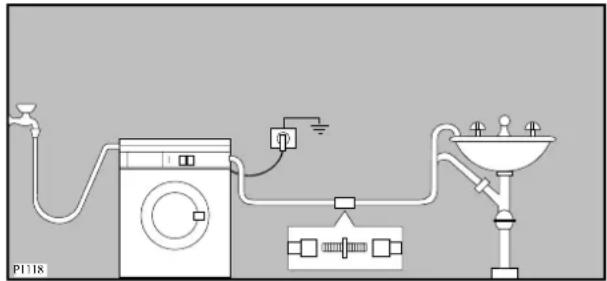

Descarga de agua

Se puede instalar el recodo del tubo de desagüe en tres modos diferentes:

En el borde de un lavabo usando el recodo de plástico suministrado con el aparato. En este caso es necesario verificar que el recodo no se mueva del borde cuando el aparato descarga el agua. Por ejemplo, se lo puede fijar al grifo o a la pared con una cuerda.

En una derivación del desagüe del lavabo. Esta derivación debe estar arriba del sifón, de modo tal que el recodo del tubo esté como mínimo a 60 cm del suelo.

En un conducto de desagüe situado a una altura no inferior a 60 cm y no superior a 90 cm.

La extremidad del tubo de desagüe debe ser siempre ventilada, o sea el diámetro interno del conducto de desagüe debe ser más ancho que el diámetro externo del tubo de desagüe.

El tubo de desagüe no debe estar retorcido.

Para un correcto funcionamiento de la lavadora no se debe quitar la abrazadera que fija el tubo de desagüe al respaldo situada en la parte alta del respaldo.

Conexión eléctrica

El aparato funciona con una tensión de 220-230 V, monofásica, 50 Hz.

Controle que la instalación doméstica pueda soportar la carga máxima requerida (2,2 kW), considerando también los otros aparatos en funcionamiento.

Conecte el aparato a una toma de tierra y según las normas en vigor.

El fabricante declina cualquier responsabilidad por los daños o las lesiones provocadas por el incumplimiento de las normas de seguridad antedichas. Si se debe sustituir el cable de alimentación, diríjase a nuestro Centro de Asistencia técnica.

Una vez que se haya instalado la máquina, asegurarse de que se pueda acceder fácilmente al cable de alimentación.

Este nuevo aparato afronta todas las exigencias de un moderno tratamiento de la ropa con ahorro de agua, energía y detergente.

• La posibilidad de seleccionar la temperatura, la velocidad de centrifugado y todas las opciones que la lavadora-secadora les ofrece, permite "personalizar" el lavado.
• La opción RETARDO permite retardar el arranque de los programas de lavado en un momento cualquiera de la jornada.
• El display fases programa da informaciones sobre el desarrollo del programa.
• El programa especial para lana trata la ropa con suma delicadeza, sin apelmazarla, gracias al sistema delicado de lavado.
• La válvula ECO consigue un aprovechamiento óptimo del detergente y reduce el consumo de agua, ahorrando como consecuencia energía.
• El sistema de control de centrífuga asegura la posición del aparato y su funcionamiento silencioso.
• Los programas de secado permiten obtener ropa seca y suave en breve tiempo, independientemente de las condiciones atmosféricas.

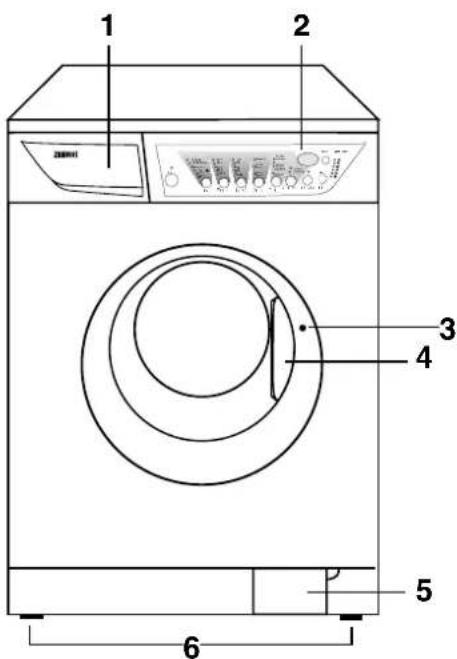

Descripción del aparato

1 Cubeta del detergente
2 Panel de mandos
3 Luz piloto de la puerta
4 Manilla puerta
5 Zona de descarga
6 Patas regulables

Luz piloto de la puerta

Esta luz está encendida para indicar que la puerta está bloqueada.

Se puede abrir la puerta cuando se apaga (ver página 21).

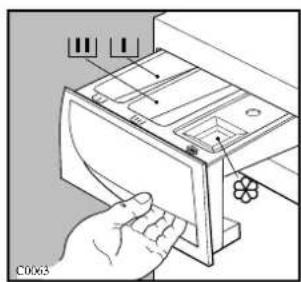

Cubeta del detergente

Prelavado

Lavado

Suavizante, almidón

Pulse esta tecla para poner en marcha el aparato. En el display (9) aparecerán tres guiones o un cero parpadeantes. En página 11 y 12 (véase "DISPLAY") encontrará explicaciones más detalladas. Pulse la tecla MARCHA/PARADA otra vez para apagar la máquina.

2 Luz piloto de funcionamiento

Esta luz está conectada a la tecla MARCHA / PARADA. Se enciende al pulsar la tecla y se apaga al pulsarla otra vez.

3 Tecla "TEJIDOS"

Pulse esta tecla repetidas veces para seleccionar el programa según el tipo de ropa que se debe lavar. La luz correspondiente al programa seleccionado se encenderá. El aparato propondrá una temperatura y seleccionará automáticamente el valor de centrifugado máximo admitido para el programa escogido. Por medio de las teclas 4 y 5 es posible cambiar estos valores.

Lavado a mano

Cuando seleccione este programa, obtendrá un lavado particularmente delicado, adecuado para las prendas de vestir provistas de etiquetas en que se indica que deben lavarse a mano 📋

4 Tecla TEMPERATURA

Pulse esta tecla repetidas veces para aumentar o disminuir la temperatura, en caso de que quiera lavar la ropa a una temperatura diferente a la que se ha propuesto por la máquina. La luz correspondiente se encenderá. Las temperaturas máximas son 90°C para el algodón, 60°C para los tejidos sintéticos, 40°C para los tejidos delicados, la lana y los tejidos que deben lavarse a mano (programa de LAVADO A MANO).

Seleccionando la posición FRIO, la máquina lavará con agua fría. Debe utilizarse para prendas extremadamente delicadas, como por ejemplo las cortinas.

¡Importante!

Pulsando simultáneamente las teclas TEMPERATURA y CENTRIFUGADO, se apaga la señal acústica a la selección del programa, si se selecciona una opción no compatible con el programa y al término del ciclo.

5 Tecla "CENTRIFUGADO"

Pulse esta tecla repetidas veces para cambiar la velocidad de centrifugado, en caso de que quiera centrifugar la ropa a una velocidad diferente a la que se ha propuesto por la máquina. La luz correspondiente se encenderá.

Las velocidades máximas son:

• para el algodón: 1.000 rpm (WD 1012) o 1.200rpm (WD 1210);
• para los tejidos sintéticos, la lana y los tejidos que deben lavarse a mano: 900 rpm.
• para los tejidos delicados: 700 rpm.

Posición AGUA EN LA CUBA: cuando elija esta opción, la máquina no descargará el agua del último aclarado para evitar que la ropa se arrugue.

Al término del ciclo, la luz de la tecla START/PAUSA parpadea para indicar que se debe descargar el agua. Un cero estático aparece en el display y la luz de la puerta quedará encendida. Para completar el ciclo, elija una de las opciones siguientes:

- Descarga y centrifugado:

- Pulse la tecla START/PAUSA. La máquina

descargará el agua, luego centrifugará la ropa a la velocidad máxima admitida para el programa seleccionado.

- Seleccione la velocidad de centrifugado mediante la tecla 5 y pulse la tecla START/PAUSA.

- Sólo descarga

- Pulse una vez la tecla ANUL. de modo que la luz DESCARGA lse encienda, luego pulse la tecla START/PAUSA.

¡Importante! De pulsar la tecla ANUL. accidentalmente más de una vez, en el display aparecerán tres guiones parpadeantes. Para descargar el agua, seleccione un programa de lavado cualquiera mediante la tecla TEJIDOS, luego pulse ANUL. tres veces para seleccionar la posición de DESCARGA (solo la luz DESCARGA quedará encendida) y finalmente la tecla START/PAUSA.

La opción AGUA EN LA CUBA no es compatible con el programa LAVADO Y SECADO en automático.

6 Tecla "OPCIONES"

Pulse esta tecla para seleccionar las opciones siguientes:

- PRELAVADO: seleccione esta opción en caso de que quiera prelavar la ropa a 30°C antes del lavado principal (no disponible para el ciclo de lavado a mano y lana).

El prelavado termina con un breve centrifugado en los programas para el algodón y los tejidos sintéticos, mientras que en el programa para los tejidos delicados el agua se descarga solamente.

- ACLARADO ADICIONAL: se puede seleccionar esta opción con todos los programas hecha excepción del programa lana y lavado a mano. La máquina efectúa 4 aclarados en lugar de 3. Esta opción se aconseja para las personas alérgicas a los detergentes y en las zonas donde el agua es muy blanda.

- LAVADO RAPIDO: esta opción sirve para ropa ligeramente sucia (no para el programa LAVADO A MANO y lana).

El tiempo de lavado disminuirá según el tipo de tejido y la temperatura seleccionada.

7 Tecla "Secado automático"

Esta tecla permite seleccionar el grado de secado requerido para algodón y sintéticos:

Extra seco (algodón)

Seco armario (algodón y sintéticos)

Humédo plancha (algodón)

La luz piloto correspondiente se enciende.

El aparato ajusta automáticamente el tiempo de secado: la ropa será secada según el grado de secado requerido.

8 Tecla "Secado a tiempo"

Si desea realizar un programa a tiempo en vez de un programa electrónico, pulse esta tecla: la luz piloto correspondiente al tipo de tejido seleccionado se enciende. Para seleccionar ALGODON pulse la tecla dos segundos. Para seleccionar el tiempo de secado pulse la tecla hasta que en el display no aparezca la duración deseada, según el tipo de tejidos (algodón o sintéticos) por secar. Cada vez que se pulsa la tecla, el tiempo aumenta 5 min.

Para el ALGODON se pueden seleccionar tiempos de secado de 10 minutos a 130 minutos.

Para los SINTETICOS de 10 minutos a 100 minutos.

9 Display

En el display aparece la información siguiente:

- Tres guiones parpadeantes, cuando se anula un programa mediante la tecla ANUL.

Los tres guiones parpadeantes aparecerán también cuando presione la tecla MARCHA/PARADA para poner en marcha la máquina, si se ha borrado el ciclo seleccionado previamente.

- Duración del programa de lavado en horas y minutos, tras haber seleccionado un programa.

Cuando el programa está marchando (tras haber pulsado la tecla START/PAUSA), el valor de tiempo

visualizado disminuye en una unidad cada minuto.

Tiempo de secado: el tiempo de secado seleccionado aparece en el display en minutos o horas y minutos. Después del arranque del programa, el tiempo restante se actualiza cada minuto.

• La máquina se ha parado con agua en la cuba, al término de un programa con la opción AGUA EN LA CUBA: esto se indica por un cero estático.
• La máquina ha completado el programa: esto se indica por un cero parpadeante. Al mismo tiempo se apaga la luz piloto de la puerta. El cero aparecerá otra vez cuando se encienda la máquina, a condición de que no se haya borrado el programa precedente mediante la tecla ANUL.

¡Importante!

La primera vez que se usa la lavadora-secadora, al encenderla puede aparecer un cero parpadeante y oírse una señal acústica. Esto se debe al hecho de que la máquina ha ejecutado un ciclo de lavado durante las pruebas de inspección del fabricante, y este ciclo no ha sido borrado tras haber finalizado.

- Arranque retardado, un valor de tiempo indicado en horas y seleccionado mediante la tecla correspondiente.

El tiempo de retardo se visualiza 3 segundos, luego reaparece la duración del programa seleccionado.

Al presionar la tecla START/PAUSA, inicia la cuenta atrás y el valor del tiempo de retardo disminuye en una unidad cada hora.

El inicio del programa seleccionado puede ser retrasado de hasta 24 horas en intervalos de una hora.

- La selección de la opción se ha efectuado de manera incorrecta: esto se indica por el mensaje Err cuando se selecciona una función incompatible con el programa actual.

La selección incorrecta se indica también por una señal de alarma acústica.

- Un código de alarma indica una avería en el funcionamiento de la máquina (véase el capítulo correspondiente en página 27).

10 Tecla START/PAUSA

A esta tecla están asociadas tres funciones:

- Start: tras haber seleccionado el programa y las opciones deseadas, pulse esta tecla para poner en marcha la máquina. La luz sobre la tecla dejará de parpadear y quedará encendida.

Si se ha seleccionado un tiempo de retardo con la tecla 12, la cuenta atrás iniciará y aparecerá en el display.

- Pausa: pulsando esta tecla otra vez, se interrumpe el programa en curso. La luz sobre la tecla empezará a parpadear. Para reiniciar el programa, pulse otra vez la tecla.

Cuando se pone en PAUSA el ciclo, la luz piloto de la puerta se apaga y es posible abrir la puerta, a condición de que:

• la máquina no esté en la fase de calentamiento o de secado;
• el nivel del agua no sea alto;
• el tambor no esté girando.

¡Importante! Antes de efectuar cualquier modificación en el programa en curso, se debe poner la máquina en PAUSA.

- Descarga del agua y centrifugado tras la ejecución de programas con la opción AGUA EN LA CUBA.

11 Tecla "PROGR. ESPEC./ANUL."

Al término del programa, se debe pulsar esta tecla una o repetidas veces para borrar el contenido de la memoria (en el display aparecerán tres guiones parpadeantes); de lo contrario, la próxima vez que se encienda la máquina, el cero parpadeante reaparecerá y se oirán las señales de alarma acústicas correspondientes al término del ciclo precedente.

Esta tecla sirve también para seleccionar programas especiales, como aclarados, centrifugado y descarga.

- Si la máquina está encendida, porque ha acabado de ejecutar un programa de lavado:

• pulse la tecla ANUL. una o más veces, hasta que en el display aparezcan tres guiones parpadeantes, para anular el programa que acaba de terminar;
• elija el tipo de tejido con la tecla correspondiente;
• seleccione el programa "especial" según se indica a continuación:
• Aclarados y centrifugado: pulse una vez la tecla ANUL., se apaga la luz piloto LAVADO 🌐
• Centrifugado: pulse dos veces la tecla, se apagan las luces piloto LAVADO 📊 ACLARADOS 🌐.
• Descarga: pulse tres veces la tecla, se apagan las luces piloto LAVADO 📊 ACLARADOS y 🌐 CENTRIFUGADO Ⓐ, sólo la luz piloto DESCARGA 📋 quedará encendida.

Ejemplo:

En este caso se efectuarán los aclarados y el centrifugado.

- Si la máquina está apagada, se deberá encenderla pulsando MARCHA/PARADA, elegir el tejido con la tecla correspondiente y luego actuar sobre ANUL. según se describe arriba, de modo que la máquina ejecute el ciclo deseado.

La tecla ANUL. permite, además, excluir una fase del ciclo que la máquina está ejecutando:

• ponga la máquina en pausa (pulse START/PAUSA, la luz piloto correspondiente parpadea)
• pulse la tecla una o más veces hasta anular la fase o las fases deseadas (la lámpara piloto al lado de la descripción de la fase se apaga).

Ejemplo:

En este caso se efectuará solamente el centrifugado a las revoluciones previstas para el tipo de tejido seleccionado.

12 Tecla "RETARDO"

Esta tecla permite retrasar el inicio del programa de hasta 24 horas. El retardo seleccionado aparece en el display 3 segundos; luego, reaparece la duración del programa. Se debe seleccionar esta opción tras haber definido el programa y antes de pulsar la tecla START/PAUSA.

El valor de tiempo visualizado en el display disminuirá en una unidad cada hora.

El tiempo de retardo puede ser cambiado en cualquier momento, antes de pulsar la tecla START/PAUSA.

Si ya ha pulsado la tecla START/PAUSA y quiere cambiar o cancelar el tiempo de retardo, actúe del modo siguiente:

• ponga la máquina en PAUSA pulsando la tecla START/PAUSA;
• pulse la tecla "RETARDO" hasta que en el display aparezca el tiempo de retardo deseado o
• pulse una vez la tecla "RETARDO" para borrar el tiempo de retardo. En el display aparecerá "Oh";
• pulse otra vez la tecla START/PAUSA.

¡Importante!

La puerta estará cerrada durante todo el tiempo de retardo (luz de la puerta encendida).

De necesitar abrir la puerta, antes de todo debe poner la máquina en PAUSA pulsando la tecla START/PAUSA. Tras haber cerrado la puerta, pulse otra vez la tecla START/PAUSA.

13 Luces indicadoras de la fase del programa

Cuando se selecciona un programa, las luces correspondientes a las fases que forman el programa se encienden.

Tras haber iniciado el programa, sólo la luz correspondiente a la fase actualmente en curso quedará encendida.

i Consejos para el lavado

Selección de las prendas

Respete los símbolos para el tratamiento de los tejidos en las etiquetas de cada una de las prendas y las instrucciones para el lavado aconsejadas por el fabricante.

Divida la ropa de esta manera: ropa blanca, de color, sintéticos, delicados, lana.

Temperaturas

90° para prendas blancas de lino o algodón normalmente sucias (por ej. paños de cocina, toallas, manteles, sábanas, etc.)

60° para prendas de color que no destiñen, normalmente sucias (por ej. camisas, camisones, pijamas, etc.) de lino, algodón o fibras sintéticas y para prendas blancas en algodón levemente sucias (por ej. prendas íntimas).

FRIO para ropa delicada (por ej. cortinas), ropa 30°-40° mixta con mezcla de fibras sintéticas y lana.

Antes de cargar la ropa

La ropa blanca y de color no se deben lavar juntas. La ropa blanca puede alterar el color con el lavado.

La ropa de color nueva puede desteñir al primer lavado; la primera vez se aconseja lavarla a parte.

Controle que en la ropa no hayan quedado objetos metálicos (por ej. hebillas, imperdibles, alfileres).

Abotone las fundas, cierre las cremalleras, los ganchos y los ojales. Ate los cinturones y las cintas largas.

Elimine las manchas persistentes antes del lavado. Eventualmente friegue los puntos particularmente sucios con un detergente especial o con un jabón detergente.

Trate las cortinas con mucho cuidado. Quite los ganchos de las cortinas o átelos en una red o en una bolsa.

Carga máxima de ropa

Las informaciones sobre las cargas de ropa se encuentran en las tablas de programas.

Reglas generales:

Algodón y lino: llene el tambor sin recargarlo.

Sintéticos: no más de la mitad del tambor.

Tejidos delicados y lana: no más de un tercio del tambor.

Con una carga máxima se aprovecha óptimamente el agua y la energía.

Tratándose de ropa muy sucia, reduzca la cantidad.

Pesos de la ropa

Los pesos que se indican a continuación tienen un valor indicativo:

albornoz de baño 1200 g

servilletas 100 g

funda plumón 700 g

sábanas 500 g

fundas 200 g

manteles 250 g

toallas de felpa 200 g

paños de cocina 100 g

camisones 200 g

slip de señora 100 g

mamelucos de hombre 600 g

camisas 200 g

pijamas de hombre 500 g

blusas 100 g

calzoncillos 100 g

Eliminación de las manchas

Es posible que ciertas manchas particulares no se eliminen solamente con agua y detergente. Por lo tanto se aconseja tratarlas antes del lavado.

Sangre: las manchas todavía frescas se deben tratar con agua fría. Tratándose de manchas ya secas, deje la ropa en remojo por una noche con un detergente especial y luego frótela en agua y jabón.

Pintura al aceite: humedezca con gasolina detergente, haga presión sobre las manchas después de haber colocado la prenda sobre un trapo blando, trátelas varias veces con el detergente.

Manchas secas de grasa: humedezca con trementina (aguarrás), haga presión sobre las manchas con la punta de los dedos usando un trapo de algodón, después de haber apoyado la prenda sobre una superficie blanda.

Orín: sal oxálico disuelto en caliente o un producto antiorín en frío. Preste atención a las manchas de orín viejas porque la estructura de celulosa ha sido ya dañada y el tejido tiende a agujerearse.

Manchas de moho: trátelas con blanqueador, aclare bien (solamente las prendas blancas o de color resistentes al cloro).

Hierba: enjabone levemente y trate con blanqueador diluido (prendas blancas, resistentes al cloro).

Birome y cola: humedezca con acetona (*), haga presión sobre las manchas después de haber apoyado la prenda sobre un trapo blando.

Lápiz de labios: humedezca con acetona como arriba indicado, luego trate las manchas con alcohol. Elimine el color en los tejidos blancos con blanqueador.

Vino tinto: deje en remojo con detergente, aclare y trate con ácido acético o ácido cítrico, luego aclare. Trate eventuales residuos con blanqueador.

Tinta: según la composición de la tinta, humedezca el tejido primero con acetona (*), luego con ácido acético; trate los eventuales residuos en las prendas blancas con blanqueador y luego aclare bien.

Manchas de alquitrán: primero trate con quitamanchas, alcohol o gasolina, luego frote con pasta detergente.

(*) no use la acetona en la seda artificial.

Detergentes y aditivos

Un buen resultado de lavado depende de la selección del detergente y del uso en dosis correctas. Dosificar correctamente significa evitar despilfarros y proteger el ambiente. No obstante se trate de productos biodegradables, los detergentes contienen elementos que dañan el delicado equilibrio ecológico de la naturaleza.

La elección del detergente depende del tipo de tejido (delicados, lana, algodón, etc.), del color, de la temperatura de lavado y del grado de suciedad.

En esta lavadora se pueden usar todos los detergentes para lavadoras normalmente fácil de adquirir en comercio:

– detergentes en polvo para todo tipo de tejidos,

– detergentes en polvo para tejidos delicados (máximo 60°C) y lana,

– detergentes líquidos, preferiblemente para programas de lavado a baja temperatura (máximo 60°C) para todo tipo de tejidos o especiales solamente para lana.

El detergente y el eventual aditivo deben ser echados en los compartimientos apropiados antes de iniciar el programa de lavado.

Si se usan detergentes concentrados en polvo o líquidos, seleccione un programa sin prelavado.

Eche el detergente líquido inmediatamente antes del inicio del programa en el compartimiento de la cubeta detergente.

Los eventuales aditivos líquidos para suavizar o almidonar la ropa deben ser echados en el compartimiento con el símbolo antes de iniciar el programa de lavado.

Para las dosis, siga las indicaciones de los productores.

Cantidad de detergente por usar

El tipo y la cantidad de detergente dependen del tipo de tejido, de la carga, del grado de suciedad y de la dureza del agua usada.

La dureza del agua se clasifica en niveles de dureza. Las informaciones sobre dichos niveles se pueden obtener de la compañía distribuidora competente o de la administración municipal.

Siga las instrucciones para la dosificación indicadas por el productor.

Use una cantidad menor de detergente si:

– se lava poca ropa,

– si la ropa no está muy sucia,

– si se forma mucha espuma durante el lavado.

Grados de dureza del agua

Nivel Característica		Grados
		Alemanes °dH	Franceses °T.H.
1	dulce	0-7	0-15
2	media	8-14	16-25
3	dura	15-21	26-37
4	muy dura	más de 21	más de 37

i Consejos para el secado

Cuando se usa como secadora de ropa el aparato funciona en base al principio de la condensación. Por lo tanto, aún durante el ciclo de secado, el grifo del agua debe quedar abierto y el tubo de descarga debe descargarse en un lavabo o bien en un conducto de desagüe.

Carga

Tipo de ropa	Carga máx. (peso seco)
Lino y algodón	2,5 kg
Sintéticos	2 kg

Atención:

La ropa lavada que supere estos pesos debe ser subdividida antes de efectuar el secado, de lo contrario no se obtienen buenos resultados.

Ropa inadecuada para el secado

• Los tejidos particularmente delicados como las cortinas en fibras sintéticas, las prendas de lana y seda o con aplicaciones metálicas, las medias de nylon, las prendas en tejidos muy voluminosos como los anoraks, los cubrecamas, los acolchados, los sacos de dormir y los plumones no se deben secar en el aparato.
• Las prendas acolchadas con gomapluma o materiales similares no se deben secar en el aparato, hay peligro de incendio.
• También los tejidos que contienen residuos de fijadores o spray para cabellos, o bien disolvente para uñas o productos similares no se pueden secar en el aparato, a fin de evitar que se formen vapores nocivos.

Símbolos para el secado en las etiquetas de la ropa

Controle siempre que las prendas se puedan secar a máquina. Estas indicaciones figuran en la etiqueta.

Los siguientes símbolos se refieren al secado:

El secado a máquina es posible
Secado normal (temperatura normal)
Secado delicado (temperatura reducida)
No secar a máquina

Duración del ciclo de secado

El tiempo de secado puede variar en función

• de la velocidad del centrifugado final;
• del nivel de secado deseado (extra seco, seco armario o húmedo plancha);
• del tipo de ropa;
• de la cantidad cargada.

Los tiempos promedio de secado de los programas a tiempo se indican en la tabla de los programas. Con la experiencia se llegará a entender cuales son los tiempos más adecuados a las propias exigencias en base a los varios tejidos. Se aconseja tomar nota de estos datos.

Residuos de fibras

Después de haber secado tejidos que pierden fragmentos de fibras, por ejemplo toallas nuevas, se aconseja efectuar el ciclo especial ACLARADOS para asegurarse que los residuos eventualmente depositados en el tambor se eliminen completamente y no se peguen en la ropa de la carga sucesiva.

Después de cada ciclo de secado el filtro debería ser controlado y eventualmente limpiado.

Secador ulterior

Si al final del programa la ropa estuviese todavía demasiado húmeda, programe otro breve ciclo de secado.

¡Atención! Para evitar la formación de pliegues o el afeltrado de la ropa no exceda en el secado.

i Símbolos internacionales para el tratamiento de los tejidos

Las etiquetas con los símbolos que están pegadas en las prendas son muy útiles para el tratamiento de las prendas.

Puede secarse en secadoras

No secar en secadoras

Secuencia de las operaciones

Solamente lavado

Antes de efectuar el primer lavado aconsejamos realizar un ciclo algodón a 60°C, sin ropa, para eliminar los eventuales residuos de elaboración del tambor y de la cuba. Eche media medida de detergente en el compartimiento de lavado y ponga en funcionamiento el aparato.

1. Introduzca la ropa

Abra la puerta.

Introduzca la ropa en el tambor, una por una, desplegándola lo más posible. Cierre la puerta.

Extraiga la cubeta toda hacia afuera.

Use un dosificador para echar la cantidad aconsejada de detergente en el compartimiento de lavado 🐎.

Si desea efectuar el prelavado, vierta el detergente en el respectivo compartimiento

Si lo desea, vierta el suavizante en el compartimiento sin superar el nivel "MAX" de referencia.

4. Encienda el aparato

Pulse la tecla MARCHA/PARADA para encender el aparato.

La luz piloto de funcionamiento se enciende. En el display aparecerán tres guiones o un cero parpadeantes.

5. Seleccione el programa/tejido deseado

Pulse la tecla TEJIDOS repetidas veces para seleccionar el programa/tejido deseado. La luz correspondiente se encenderá.

Las luces correspondientes a las fases que forman el programa se encenderán.

En el display aparecerá la duración del programa seleccionado, calculada según la carga máxima para cada tipo de tejido. La luz de la tecla START/PAUSA empezará a parpadear.

Si se debe lavar una carga reducida de ropa, al inicio del ciclo el display indicará todavía la duración correspondiente a la carga máxima. El valor de la duración se ajustará gradualmente durante la ejecución del ciclo.

6. Seleccione la temperatura

Pulse la tecla TEMPERATURA si desea seleccionar un valor de temperatura diferente al que se ha propuesto por la lavadora-secadora.

La luz correspondiente se encenderá.

7. Seleccione la velocidad de centrifugado o la opción AGUA EN LA CUBA

Pulse repetidas veces la tecla CENTRIFUGADO para seleccionar la velocidad de centrifugado deseada o la opción AGUA EN LA CUBA. La luz correspondiente se encenderá.

Si se selecciona la opción AGUA EN LA CUBA, la máquina se parará al término del programa con el agua todavía en la cuba.

8. Seleccione las opciones deseadas

Si la ropa está muy sucia, se aconseja que se seleccione la opción PRELAVADO.

Si quiere efectuar un aclarado extra de la ropa, seleccione la opción ACLARADO ADICIONAL.

Si la ropa está ligeramente sucia, seleccione la opción LAVADO RAPIDO. La luz correspondiente se enciende.

Pulse la tecla OPCIONES de modo que una o ambas luces se enciendan.

9. Seleccione el ARRANQUE RETARDADO

Antes de iniciar el programa, si quiere retrasar el inicio pulse repetidas veces la tecla RETARDO, o manténgala presionada para seleccionar el retardo deseado. El valor del tiempo de retardo seleccionado (hasta 24 horas) aparecerá en el display 3 segundos, luego reaparecerá la duración del programa.

10. Inicie el programa

Pulse la tecla START/PAUSA. La luz correspondiente dejará de parpadear, la luz de la puerta se encenderá y sólo la luz que se refiere a la fase en curso quedará encendida.

Si ha elegido un arranque retardado, la máquina empezará la cuenta atrás.

En el display aparecerá la duración del programa o el retardo seleccionado.

11. Cómo se cambia un programa durante su ciclo

Antes de cualquier cambio se debe poner la máquina en pausa pulsando la tecla START/PAUSA.

Se puede cambiar cualquier fase antes de que el programa la ejecute.

Cambiar el tipo de tejido o la temperatura es posible, obviamente, sólo durante la fase de lavado. Cuando se modifiquen estos dos parámetros, la máquina reanudará el ciclo desde el comienzo.

Si es necesario descargar el agua para cambiar el programa en curso, actúe del modo siguiente:

• PONGA EN PAUSA la máquina pulsando la tecla START/PAUSA;
• pulse repetidas veces la tecla ANUL. hasta que sólo quede encendida la luz DESCARGA
• pulse otra vez la tecla START/PAUSA.

Una vez descargada el agua, en el display aparece un cero parpadeante. Ahora puede seleccionar un nuevo programa y pulsar la tecla START/PAUSA para iniciarlo.

12. Cómo se borra un programa durante su ciclo

Para borrar un programa en curso de ejecución, antes de todo ponga la máquina en pausa pulsando la tecla START/PAUSA, luego pulse repetidas veces la tecla ANUL., hasta que en display aparezcan tres guiones parpadeantes.

13. Cómo se abre la puerta durante el ciclo de un programa

Se puede abrir la puerta, tras haber puesto la máquina en PAUSA, si existen las condiciones siguientes:

• la lavadora no está en la fase de calentamiento más allá de 55°C;
• el nivel del agua no es alto;
• el tambor no está girando.

Si estos requisitos están cumplidos, cuando ponga la máquina en pausa, la luz de la puerta se apagará y se podrá abrir la puerta.

En caso de que la puerta no se abra y necesite absolutamente abrirla, apague la máquina pulsando la tecla MARCHA/PARADA.

Tras aproximadamente 3 minutos, puede abrir la puerta.

¡Preste atención al nivel y a la temperatura del agua en la máquina!

Cuando cierre la puerta y pulse otra vez la tecla MARCHA/PARADA, la máquina reanudará el programa desde el punto en que había sido interrumpido.

14. Término del programa

Al término del programa, la máquina se para automáticamente, emite una señal acústica y muestra un cero parpadeante.

Si se ha seleccionado la opción AGUA EN LA CUBA, la luz de la tecla START/PAUSA parpadea y la luz de la puerta quedará encendida para indicar que se debe descargar el agua. En el display aparece un cero encendido con luz fija.

Al término del programa, en el display aparece un cero parpadeante y se oye una señal acústica.

La luz de la puerta se apaga de inmediato.

Pulse repetidas veces la tecla PROGR. ESPEC./ANUL. para borrar el programa que se acaba de ejecutar. De no hacerlo, la próxima vez que encenderá la máquina, el cero parpadeante aparecerá en el display y se oirá una señal acústica.

Nota: cuando enciende la máquina, si debe borrar el programa previamente ejecutado es suficiente que pulse la tecla TEJIDOS y seleccione un nuevo programa.

Pulse la tecla MARCHA/PARADA para apagar la máquina. La luz correspondiente se apagará.

Asegúrese de que el tambor esté completamente vacío, haciéndolo girar con las manos. De este modo se evita que prendas de vestir queden accidentalmente en el tambor, donde podrían dañarse durante un lavado posterior (p.ej. encogiéndose) o desteñirse en otra carga de ropa.

Le aconsejamos que cierre el grifo del agua y desenchufe el aparato.

Deje la puerta entreabierta para airear la lavadora-secadora.

Solamente secado

¡Atención! No supere la carga máxima de ropa:

• 2,5 kg para lino y algodón
• 2 kg para sintéticos

El grifo del agua debe estar abierto y el tubo de descarga situado en el lavabo o en el conducto de desagüe.

1. Pulse repetidas veces la tecla ANUL. para borrar el programa de lavado que se acaba de ejecutar.
2. Pulse la tecla MARCHA/PARADA para apagar la máquina.
3. Introduzca la ropa.
4. Pulse la tecla MARCHA/PARADA para encender el aparato.
5. Si desea realizar el secado electrónico, pulse la tecla SECADO AUTOM. para seleccionar el grado de secado requerido.

La luz correspondiente se enciende.

1. Si desea realizar el secado a tiempo, pulse la tecla SECADO A TIEMPO hasta que la luz ALGODON o SINTETICOS se encienda, luego pulse la misma tecla hasta que en el display aparezca la duración deseada (tiempo de secado).

1. Pulse la tecla START/PAUSA para arrancar el programa.
2. Al final del ciclo, pulse la tecla ANUL. para anular el programa y pulse nuevamente la tecla MARCHA/PARADA para apagar el aparato.
3. Quite la ropa.

Lavar y secar en automático (Funcionamiento NON-STOP)

¡Atención! Aun con el funcionamiento NON-STOP es necesario no superar los 2,5 kg para el algodón y
2 kg para los sintéticos.

¡No use los dosificadores de detergente que se introducen en el aparato cuando se lava y seca en automático!

1. Introduzca la ropa.
2. Eche el detergente y el aditivo.
3. Encienda el aparato pulsando la tecla MARCHA/PARADA ①.
4. Seleccione el programa de lavado.
5. Seleccione las opciones deseadas pulsando las respectivas teclas.

Si fuera posible, no seleccione una velocidad de centrifugado inferior a la propuesta por el aparato, en modo de ahorrar energía, evitando tiempos de secado demasiado prolongados.

La reducción de la velocidad de centrifugado sólo es posible tras haber seleccionado el secado, y los valores mínimos que se pueden seleccionar son los siguientes:

• 900 rpm para algodón y sintéticos en el secado electrónico

• 900 rpm para algodón y 700 rpm para sintéticos en el secado a tiempo.

• Elija el tiempo o el grado de secado.

• Arranque el programa pulsando la tecla START/PAUSA.
• Al final del ciclo, pulse la tecla ANUL. para anular el programa y apague el aparato volviendo a pulsar la tecla MARCHA/PARADA.
• Extraiga la ropa.

Ficha programas

Programas de lavado

Tipo de ropa y símbolos en las etiquetas	Carga	Programa / temperatura	Descripción del programa	Opciones posibles	Consumo*
					Energía kWh	Agua litros	Tiempo h/min.
60 95/Algodón blanco: p.ej. sábanas, manteles, ropa blanca	5 kg	Algodón 60°-90°C	Lavado a 60°-90°C3 aclarados Centrifugado largo	CENTRIFUGADO AGUA EN LA CUBA PRELAVADO ACLARADO ADICIONAL LAVADO RAPIDO	1.8	52	2.28
60 40 30** Algodón colorado: p.ej. camisas, blusas, ropa interior, toallas, trapos de cocina	5 kg	Algodón 60°-40°-30°C FRIO	Lavado a 60°-40°-30°C o frío3 aclarados Centrifugado largo	CENTRIFUGADO AGUA EN LA CUBA PRELAVADO ACLARADO ADICIONAL LAVADO RAPIDO	0.95	49	2.10
60 40 30Sintéticos: p.ej. camisas, blusas, ropa interior	2.5 kg	Sintéticos 60°-40°-30°C FRIO	Lavado a 60°-40°-30°C o frío3 aclarados Centrifugado breve	CENTRIFUGADO AGUA EN LA CUBA PRELAVADO ACLARADO ADICIONAL LAVADO RAPIDO	0.9	47	1.27
40 30Tejidos delicados: p.ej. tejidos acrílicos, viscosilla, poliéster, mezclas acrílicas	2.5 kg	Delicados 40°-30°C FRIO	Lavado a 40°-30°C o frío3 aclarados Centrifugado breve	CENTRIFUGADO AGUA EN LA CUBA PRELAVADO ACLARADO ADICIONAL LAVADO RAPIDO	0.4	45	1.04
40 30Lana	2 kg	Lana 40°-30°C FRIO	Lavado a 40°-30°C o frío3 aclarados Centrifugado breve	CENTRIFUGADO AGUA EN LA CUBA	0.4	46	53
	2 kg	Lavado a mano 40°-30°C FRIO	Lavado a 40°-30°C o frío3 aclarados Centrifugado breve	CENTRIFUGADO AGUA EN LA CUBA	0.4	46	55

* Estos datos tienen un valor solamente indicativo y pueden variar según el tipo y la cantidad de ropa, la temperatura del agua y del ambiente.

** Conforme a la normativa CEE 92/75, los consumos indicados en la etiqueta energía se refieren al programa para algodón a 60°C con una carga de ropa de 5 kg.

Ficha programas

Secado a tiempo

Grado de secado	Tipo de ropa	Carga máx.	Velocidad de centrifugado	Tiempo de secado en minutos
Extra seco Ideal para artículos en tejido esponjado	Algodón y lino (albornoces, toallas y toallones de baño etc.)	2,5 kg	1000 85
			1200	80
		1,5 kg	1000	65
			1200	60
Seco armario (*) Adecuado para artículos que se pueden guardar sin planchar	Algodón y lino (toallas, remeras, ropa de baño)	2,5 kg	1000 75
			1200	70
		1,5 kg	1000 55
			1200	50
	Sintéticos y mixtos (vestidos sin mangas, jersey, ropa interior, ropa para la casa)	2 kg 900		75
		1 kg 900 40
Húmedo plancha Para prendas que se planchan	Algodón y lino (sábanas, manteles, camisas, etc.)	2,5 kg	1000 60
			1200	55
		1,5 kg	1000	50
			1200	45

(*) En conformidad con las normas CEE 92/75, los datos contenidos en la etiqueta energía se refieren al programa SECO PARA GUARDAR para el algodón.

Mantenimiento

1. Puerta

Controle periódicamente que no haya cuerpos extraños como grapas, botones, mondadientes en la junta de la puerta.

2. Exterior del aparato

Limpie la parte externa del aparato con agua tibia y un producto neutro no abrasivo. Aclare con agua limpia y seque con un trapo suave.

Importante: no use alcohol, disolventes o productos similares para la limpieza.

3. Cubeta detergente

Los detergentes y el suavizante, con el tiempo, forman incrustaciones.

De vez en cuando limpie la cubeta del detergente pasándola debajo del grifo del agua. Para extraer completamente la cubeta del aparato, apriete el botón en fondo a la izquierda.

Para poder limpiar la cubeta más fácilmente, es posible quitar la parte alta de la misma reservada a los aditivos.

Con el pasar del tiempo, el detergente puede formar incrustaciones en la parte interna de la cubeta: límpiela con un cepillo de dientes. Vuelva a colocar la cubeta en su lugar.

5. Limpieza de la zona de descarga

La limpieza de la zona de descarga de agua es necesaria en caso de que la bomba haya quedado bloqueada por cuerpos extraños ( por ejemplo botones, grapas, clips, etc) o en caso de que la máquina no descargue y/o no centrifugue.

• Desconecte el cable de alimentación.
• Si es necesario espere a que el agua de lavado se enfrie.
• Abra la puerta de la zona de descarga.

•Coloque un recipiente para recoger el agua.
- Tire del pequeño tubo de descarga, colóquelo en el recipiente y quite el tapón, cuando el recipiente esté lleno, ponga el tapón al pequeño tubo de descarga.
- Vacíe el recipiente y repita la secuencia de operaciones anteriores hasta vaciar por completo la lavadora. Tenga a mano un trapo para secar el agua que se derrama cuando se quita el filtro/diafragma.

• A continuación desenrosque la tapa del filtro/diafragma girándola en sentido anti-horario y tire de ella.
• Retire los cuerpos extraños como botones, monedas y las pelusas que se han acumulado en la zona de las aspas de la bomba. Para facilitar la limpieza gire las aspas de la bomba.

• Enrosque la tapa del filtro/diafragma en sentido horario asegurándose que queda bien apretada.
• Coloque el pequeño tubo en su posición inicial y cierre la puerta de la zona de descarga.

5. Filtro del tubo de carga del agua

Si se observa que el aparato necesita más tiempo para llenarse, es necesario controlar que el filtro del tubo de carga del agua no esté atascado.

Cierre el grifo del agua.

Desenrosque el tubo de carga del grifo.

Límpie el filtro con un cepillo.

Vuelva a enroscar el tubo teniendo sumo cuidado en no pasar de rosca.

6. Vaciado de emergencia

Si el aparato no descarga (bomba desagüe bloqueada o tubo desagüe obstruido), para vaciar el agua proceda de la siguiente manera:

• desenchufe el aparato;
  • cierre el grifo del agua;
• espere que el agua se enfríe (si es necesario);
• abra la puerta de la zona de descarga;
• coloque un recipiente para recoger el agua que saldrá de la lavadora;
• tire del pequeño tubo de descarga, colóquelo en el recipiente y quite el tapón;

• cuando el recipiente esté lleno, ponga el tapón al pequeño tubo de descarga;

• vacíe el recipiente y repita la secuencia de operaciones anteriores hasta vaciar por completo la lavadora;

• limpie el filtro/diafragma si es necesario, como descrito anteriormente;
• coloque el pequeño tubo de descarga en su posición inicial y cierre la puerta de la zona de descarga.

7. Precauciones contra el hielo

Si el aparato se instala en un cuarto donde la temperatura podría descender por debajo de 0°C, proceda como sigue:

• desenchufe el aparato;
• cierre el grifo del agua y desenrosque el tubo de carga del grifo;
• abra la puerta de la zona de descarga;
• coloque un recipiente para recoger el agua que saldrá de la lavadora;
• ponga la extremidad del tubo de carga en un recipiente;
• tire del pequeño tubo de descarga, colóquelo en el recipiente y quite el tapón;
• cuando termine de salir el agua, ponga el tapón al pequeño tubo de descarga, colóquelo en su posición inicial y cierre la puerta de la zona de descarga;
• vuelva a enroscar el tubo de carga.

Efectuando estas operaciones el agua que ha quedado en el aparato será evacuada, evitando la formación de hielo y de consecuencia la rotura de las partes afectadas.

Cuando haga funcionar nuevamente el aparato, asegúrese de que la temperatura del ambiente sea superior a los 0°C.

¡Importante¡

Cada vez que se descarga el agua a través del pequeño tubo de descarga, se deben añadir 2 litros de agua en el compartimento de lavado de la cubeta, y a continuación realizar un programa de descarga. Con esto se vuelve a activar la válvula ECO, impidiendo que parte del detergente quede sin usar en el siguiente lavado.

Anomalías de funcionamiento

Defectos que pueden resolver sin la ayuda de un técnico.

Durante el funcionamiento de la máquina, puede suceder que se oye una señal acústica y en el display aparezca uno de los códigos de alarma siguientes:

• E10: anomalía en la carga del agua
• E20: anomalía en la descarga del agua
• E40: puerta abierta

Una vez solucionado el inconveniente, pulse la tecla START/PAUSA para hacer partir nuevamente el programa interrumpido. Si no se llega a solucionar el inconveniente, consulte al Centro de Asistencia técnica más cercano a su domicilio.

Anomalías Causas posibles
El aparato no se pone en marcha:	La puerta no está bien cerrada. (E40)El fusible de la instalación doméstica está dañado.Se ha seleccionado la opción RETARDO.La tecla START/PAUSA no ha sido pulsada.
El aparato no carga agua:	El grifo del agua está cerrado. (E10)El tubo de carga está bloqueado o doblado. (E10)El filtro del tubo de carga está obstruido. (E10)La puerta no está cerrada. (E40)
El aparato carga agua y la descarga inmediatamente:	La extremidad del tubo de desagüe se encuentra demasiado bajo respecto al aparato. Véase el párrafo correspondiente en el capítulo “descarga”.
El aparato no descarga y/o no centrifuga:	El tubo de desagüe está bloqueado o doblado. (E20)Bomba de desagüe obstruido. Límpiela. (E20)Se ha seleccionado la opción AGUA EN LA CUBA.
Hay agua en el suelo:	Hay demasiado detergente o se ha usado un detergente inadecuado (hace demasiada espuma).Verifique si hay pérdidas de una de las roscas del tubo de carga. Es difícil ver el agua pasar a lo largo del tubo, controle si está húmedo.El tubo de desagüe está dañado.La bomba de desagüe no está bien enroscada después de la limpieza.El pequeño tubo de descarga no está tapado.
El resultado del lavado no es satisfactorio:	Se ha usado poco detergente o un detergente inadecuado.Las manchas “dificiles” no se han sometido a un tratamiento preliminar.No se ha elegido la temperatura justa, combinada con el programa correcto.Se ha cargado demasiada ropa.
El aparato vibra o hace ruido:	No se han quitado todas las protecciones que sirven para el transporte.No se han regulado las patas de sostén.La ropa no está bien distribuida en el tambor.Quizás hay poca ropa en el tambor.
• La puerta no se abre:	• El programa está todavía en curso y el tambor está en movimiento.• La puerta todavía no se ha desbloqueado.• El nivel del agua en la máquina supera la parte inferior de la puerta.• El aparato está calentando el agua.Se podrá abrir la puerta sólo cuando la luz de la puerta se apagará .
• El centrifugado inicia en retardo o la ropa no está centrifugada bien:	• Esta lavadora incorpora el sistema "control de centrífuga" (o centrífuga controlada) que evita vibraciones excesivas durante la centrifugación y asegura su estabilidad.Si al inicio de la fase de centrifugación, la ropa no está distribuida uniformemente dentro del tambor, la lavadora intentará distribuirla de manera homogenea, mediante algunas vueltas del tambor y solo cuando la colada se ha distribuido correctamente se realizará la centrifugación.Si después de algunos minutos, la ropa permanece apelotonada, la lavadora efectuará el centrifugado a una velocidad reducida o no efectuará el centrifugado.Por ello, si observa que al finalizar el ciclo la ropa está empapada, le aconsejamos redistribuirla manualmente en el interior del tambor y poner el programa de centrífuga.Atención:Puede ocurrir que el tipo y la cantidad de ropa (p.ej. 2 toallas unicamente) impidan su distribución, por ello aconsejamos lavar, con las toallas, otras prendas.
• El aparato no seca o el secado no es satisfactorio	• El grifo del agua no está abierto (E10).• la bomba de descarga está obstruido (E20).• No se ha seleccionado el tiempo o el grado de secado.• No se ha seleccionado el tiempo o el grado de secado adecuado.• La carga de ropa es excesiva.

Si no se soluciona el problema o no se lo localiza, diríjase al centro de asistencia después de haber tomado nota del modelo, del número de serie y de la fecha de compra del aparato; es necesario conocer estos datos pues serán solicitados.
