ZD28CR3 - Refrigerador ZANUSSI - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato ZD28CR3 ZANUSSI en formato PDF.
| Tipo de producto | Refrigerador con congelador (combinado) |
| Marca | Zanussi |
| Modelo | ZD28CR3 |
| Dimensiones (alto x ancho x fondo) | 180 cm x 60 cm x 60 cm |
| Peso | 70 kg |
| Alimentación eléctrica | 220-240 V ~ 50 Hz |
| Clase climática | N / ST (templada / subtropical) |
| Capacidad total neta | 280 L aprox. |
| Capacidad del refrigerador | 200 L aprox. |
| Capacidad del congelador | 80 L aprox. |
| Clase energética | E (según normativa UE) |
| Consumo energético anual | 250 kWh/año aprox. |
| Funciones principales | Control de temperatura mecánico, descongelación automática en refrigerador, descongelación manual en congelador, iluminación interior LED |
| Entretien y limpieza | Limpieza interior con agua tibia y jabón neutro; no usar productos abrasivos; limpiar condensador anualmente |
| Seguridad | No usar cables dañados, no introducir objetos metálicos, mantener ventilación adecuada |
| Piezas de repuesto y reparabilidad | Disponibles termostato, burletes, estantes, cajones; reparación por servicio técnico autorizado |
| Nivel de ruido | 40 dB (A) aprox. |
| Refrigerante | R600a (isobutano) |
| Instalación | Freestanding, no empotrar; dejar espacio para ventilación |
Preguntas frecuentes - ZD28CR3 ZANUSSI
Preguntas de los usuarios sobre ZD28CR3 ZANUSSI
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Refrigerador en formato PDF gratis! Encuentra tus instrucciones ZD28CR3 - ZANUSSI y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ZD28CR3 de la marca ZANUSSI.
MANUAL DE USUARIO ZD28CR3 ZANUSSI
⚠️ Información importante sobre la seguridad
Estas advertencias están hechas para su seguridad. Léalas antes de instalar o usar este aparato.
⚠ Este aparato debe ser manejado sólo por personas adultas. No permita que los niños manejen los controles o jueguen con él.
Asegúrese que el cable de corriente no está atrapado, aplastado o dañado por la parte trasera del aparato. No ponga artículos pesados o el aparato mismo sobre el cable. No cambie o quite el cable de corriente tirando de él, particularmente cuando mueva su aparto de su sitio. Si el cable de corriente está suelto, no lo introduzca en el enchufe o toma de corriente.
Si el cable de corriente está dañado este debe ser reemplazado por un técnico certificado o personal cualificado. El cable dañado puede causar un cortocircuito, fuego y/o un shock eléctrico.
⚠ Este aparato es pesado. Tome precauciones cuando lo mueva.
Este producto debe ser reparado únicamente por el SERVICIO TÉCNICO OFICIAL, y sólo se deben emplear REPUESTOS ORIGINALES.
⚠ Procure que la trasera del aparato esté contra la pared, ya que en ella hay partes que se calientan en su funcionamiento y no deben ser accesibles.
⚠ Trate que haya una adecuada y continua ventilación, ya que si no es así, pueden producirse daños en el aparato o deterioros en los alimentos.
⚠ Una vez instalado el aparato espere al menos cuatro horas antes de conectarlo, para que el líquido refrigerante retorne a su, posición correcta.
⚠ Las reparaciones efectuadas por personas no expertas, pueden causar lesiones o defectos de funcionamiento más serios. Póngase en contacto con el Servicio Técnico oficial más próximo a su domicilio.
⚠️ Antes de limpiar o reparar el aparato, asegúrese de que está desenchufado.
Es peligroso alterar las características o modificar el producto en cualquier forma.
⚠ Estos frigoríficos domésticos están diseñados únicamente para congelar y conservar productos alimenticios.
⚠️ NO USE ELEMENTOS CORTANTES para eliminar la capa de hielo. Ésta puede quitarse con una rasqueta de plástico. (Ver instrucciones para la eliminación de la capa de hielo).
⚠ Si ha descongelado algún producto, no vuelva a congelarlo.
⚠️ Respete las recomendaciones de los fabricantes de alimentos.
⚠ Los polos pueden causar quemaduras si se consumen directamente del congelador.
⚠️ No ponga bebidas carbónicas ni gaseosas en el congelador, ya que éstas pueden explotar.
⚠️ Cuando quiera deshacerse de un viejo frigorífico:
⚠️ Quite las puertas del mismo, ya que los niños podrían quedar encerrados en su interior.
Cuide que el gas del sistema de refrigeración sea recuperado antes de echarlo a la chatarra.
El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
Índice
Información importante sobre
la seguridad pág. 1
Instalación pág. 3
Cambio del sentido de apertura
de las puertas y su Panelación pág. 4 - 5
Regulación y Control pág. 6
Cómo usar su
Frigorífico-Congelador pág. 7 - 8
Cómo cuidar su
Frigorífico-Congelador pág. 9 - 10
Si algo no funciona pág. 11 - 12
Ruidos normales durante
el funcionamiento pág. 13
Mantenimiento, Garantía
y Repuestos pág. 14
Características técnicas pág. 15
Instalación
Colocación
- Sitúe el frigorífico fuera de los rayos directos del sol y lejos de fuentes de calor.

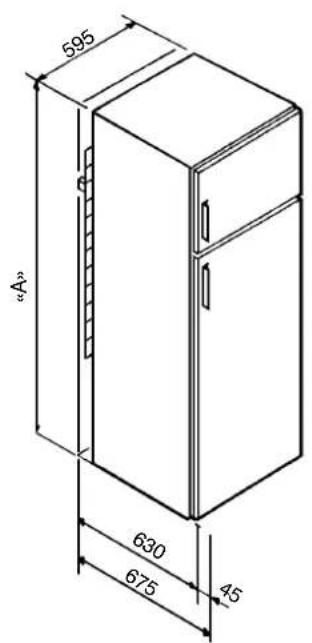

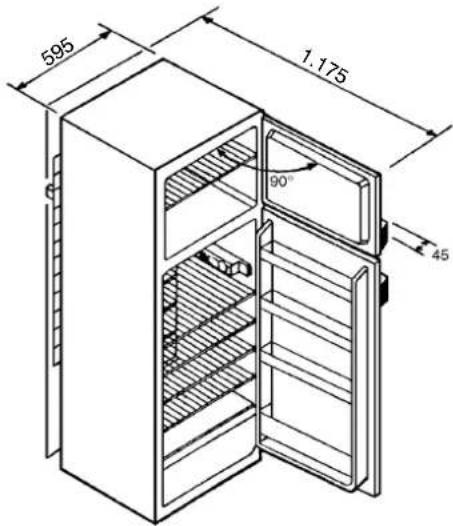

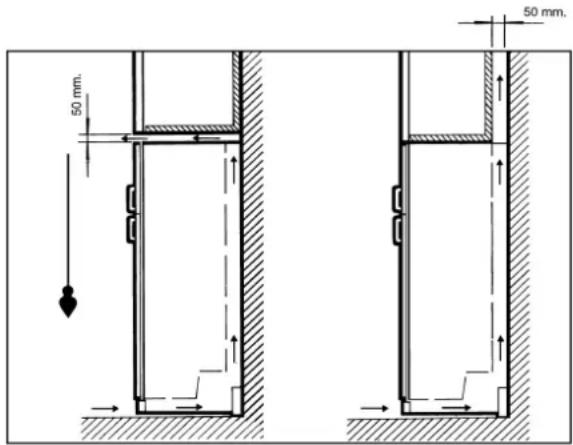

- Respete la ventilación recomendada en la Fig. 1
- Asegúrese de que el frigorífico está bien nivelado girando las patas regulables. Evitará así vibraciones y ruidos, Fig. 2
- En la bolsita de la documentacion hay dos distanciadores que deberán ser montados como se muestra en la figura en la parte posterior, superior del aparato.

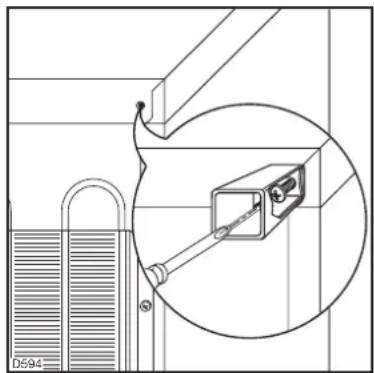

Aflojar los tornillos, introducir el distanciador debajo de la cabeza del tornillo y volver a atornillar.
- Este aparato está diseñado para poder adosarse a la pared y muebles laterales.
- El aparato debe ubicarse en locales que tengan un máximo de temperatura de:
Clase climática para temperatura ambiental de SN +10 hasta +32°C
$$ \mathrm{N} + 1 6 \text { hasta } + 3 2 ^ {\circ} \mathrm{C} $$
$$ \mathrm{ST} + 1 8 \text { hasta } + 3 8 ^ {\circ} \mathrm{C} $$
$$ \mathrm{T} + 1 8 \text { hasta } + 4 3 ^ {\circ} \mathrm{C} $$
- El fabricante asegura el correcto funcionamiento del aparato desde una temperatura mínima de 10°C hasta el límite superior de cada clase.
Existe un KIT opcional aplicable cuando la temperatura ambiente sea inferior a 10°C. Si lo desea contacte con el Servicio Técnico, teléfono 902116388.
Limpieza del interior
- No use alcohol ni ningún producto que contenga alcohol, porque puede dañar la cuba.
- Antes de su uso, limpie el interior con agua y jabón neutro para eliminar el característico olor a nuevo y séquelo cuidadosamente.
- No use detergente ni polvos abrasivos, ya que pueden dañar el acabado.
- Quite los elementos de fijación para el transporte.
Conexión eléctrica
Antes de enchufar la clavija de toma de corriente asegúrese de que la tensión y frecuencia indicadas en las «características técnicas» de su aparato correspondan a las de la instalación doméstica.
△Es indispensable conectar el aparato a una eficiente toma de tierra. Para ello la clavija está dotada del oportuno contacto. Si la toma de corriente de la instalación doméstica no tiene conexion a tierra, conectar el aparato a una instalación de tierra aparte, conforme a las normas vigentes.
«EL FABRICANTE DECLINA TODA RESPONSABILIDAD SI NO SE RESPETAN ESTAS NORMAS».
Puesta en marcha
- Enchufe el aparato a la red.
- Compruebe que la lámpara de iluminación interior «H» se enciende al abrir la puerta.
- Gire a una posición intermedia el mando del «regulador de temperatura» «A» del compartimento frigorífico.

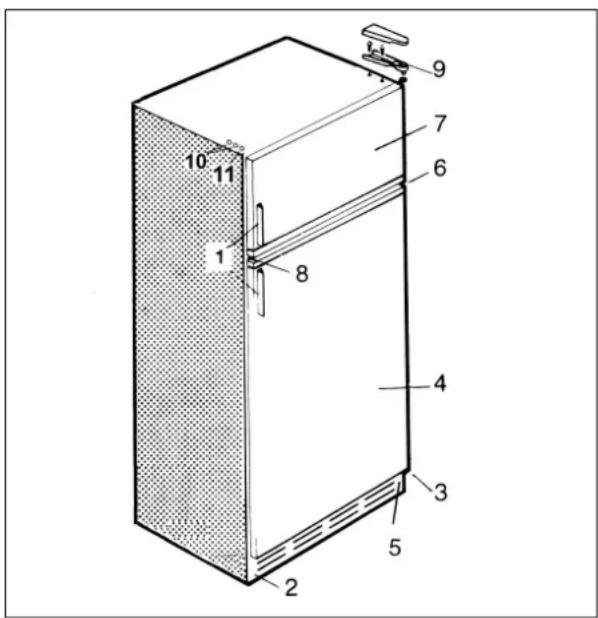

Cambio de sentido de apertura de las puertas y su Panelación
Si desea cambiar el sentido de apertura de las puertas, siga las siguientes instrucciones (fig. 1):
- Desmonte los tiradores de las puertas, si van fijadas lateralmente por tornillos..
- Quite el zócalo que está fijado a presión.
- Desmonte la bisagra inferior teniendo cuidado de que la puerta inferior no se caiga y de no perder la arandela de plástico. Desenrosque con una llave de 10mm el perno de la bisagra inferior y montelo en el agujero opuesto.
- Saque la puerta inferior de la bisagra central.
- Desmonte la bisagra central cuidando que no caiga la puerta superior
- Saque la puerta superior de la bisagra superior.
- Desenrosque los tapones de plástico colocados en el lado opuesto de la bisagra central y coloquelos en la posición original de la bisagra.
- Desmonte la bisagra superior. Para ello es necesario quitar la tapa a presión que cubre la bisagra.
- Quite los tapones (10) colocados a presión, el tornillo (11) situados en el lado opuesto de la bisagra superior y coloquelos en la posición original de la bisagra.
Cambio de sentido de apertura de las puertas y su Panelación
En el caso de que su aparato lleve panel superior (Fig.
3), proceder de la misma forma hasta el punto 7 inclusive y a continuación:
- Desenrosque el eje de la bisagra superior (12)y enrósquelo en la bisagra del lado opuesto (13).
Para el resto del montaje, siga todo el proceso inverso.
Al finalizar, controle que las juntas de las puertas cierren en todo el contorno y que la luz interior se apaga al cerrar la puerta del frigorífico.
Cómo panelar las puertas:

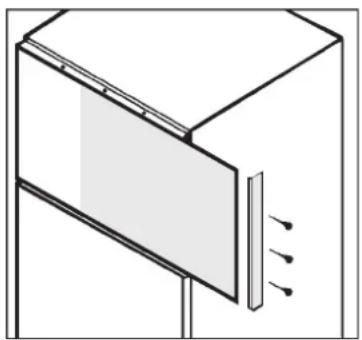

Si su aparato está provisto de perfiles para panelar y así lo desea, proceda como sigue:
1... Desmonte uno de los perfiles laterales.
2... Afloje los tornillos del resto de los perfiles
3... Enfile el panel por el lado donde se quitó el perfil, empujándolo hasta el final.
4... Coloque nuevamente el perfil lateral.
5... Apriete todos los tornillos.
NOTA: Las dimensiones de los paneles deben ser 2 mm. menos que las de las puertas. El espesor máximo es de 4 mm.
Regulación y Control

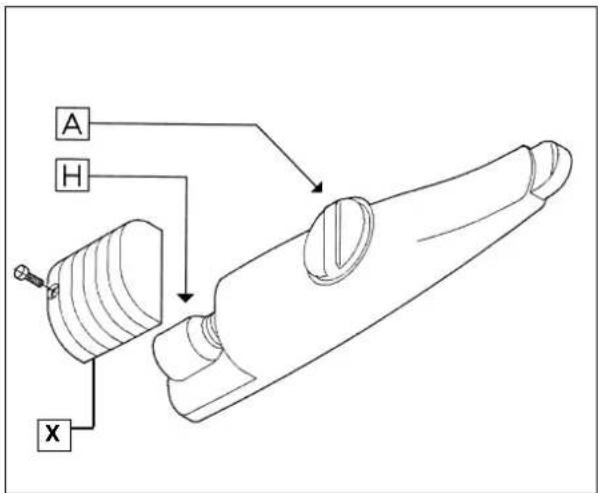

Regulador de temperatura del frigorífico: «A»
Permite ajustar la temperatura del interior del frigorífico según las condiciones externas y de uso.
- Pos. 1 = Mínimo frío.
- Pos. 6 = Máximo frío.
- Pos. 0 = Desconexión del motor.
Luz interior: «H»
Se ilumina al abrir la puerta del compartimento frigorífico. También se apaga al poner el mando del “regulador de temperatura en posición “0”
En el caso de tener que acceder a la lámpara (ver «SI ALGO NO FUNCIONA» punto A1, quitar la tapa de protección «X», tirando de su uñeta en sentido horizontal.
Refrigeración Dinámica (DAC): (en algunos modelos).
El sistema de Refrigeración Dinámica proporciona, en el compartimento frigorífico, un rendimiento extra que se manifiesta por:
- Un enfriamiento más rápido.
- Una temperatura más uniforme.
Está especialmente indicado en tiempo caluroso (temperatura ambiente por encima de 25°) y cuando se introduzca gran cantidad de alimentos.
Para su funcionamiento, pulse el interruptor.
Cuando el DAC está conectado, la producción de frío es mayor, por lo que deberá poner el regulador de temperatura del frigorífico en la siguiente posición para evitar frío excesivo:
Cómo usar su Frigorífico-Congelador
Compartimento Congelador
Este congelador marcado con ✱***, es apto para la congelación de alimentos frescos y para la conservación de alimentos a largo plazo.
Congelación de alimentos
1... Colocar los alimentos sobre la parrilla, situando ésta en la posición más alta.
2... Mantenga los alimentos en estas condiciones al menos durante 24 horas.
3... La cantidad máxima a congelar en 24 horas es la indicada en «Características Técnicas», según modelo.
Conservación de alimentos congelados.
Para su buena conservación, la temperatura en el interior del compartimento congelador debe ser al menos -18°C. Esta temperatura se regula con un dispositivo automático.
Compruebe que el «Regulador de temperatura» está en una posición intermedia.
A veces puede ser necesario (escasa ventilación, elevada temperatura ambiente, frecuentes aperturas de la puerta...) variar la posición del «Regulador de Temperatura».
En caso de parada accidental del aparato por avería o falta de corriente proceda de la siguiente manera:
- Mantenga las puertas cerradas en todo caso.
- Infórmese sobre la previsión de duración de la parada.
Una vez reestablecida la normalidad:
A) Si el congelador está lleno y la duración de la parada ha sido inferior al «Tiempo de elevación de la temperatura» indicado para cada modelo en «Características Técnicas» no se ha producido ningún daño a los alimentos.
B) Si el congelador no está lleno, el frío se perderá más rápidamente.
Si aún no se ha iniciado la descongelación proceda como en «A».
C) Si se ha iniciado la descongelación, consuma rápidamente los alimentos, o cocínelos y vuelva a congelarlos.
Compartimento frigorífico:
Sirve para conservar bebidas y alimentos frescos. La temperatura en el interior es muy homogénea.
Evite que los alimentos toquen la pared del fondo, ya que tras ella se produce el frío y podrían helarse parcialmente. Además impide una buena circulación del aire frío.
Este aparato está dotado de un sistema automático de desescarchado. Por ello usted puede ver en la pared del fondo una fina capa de hielo o gotas de agua en algunas ocasiones.
Compartimento ColdStore (algunos modelos)
Los modelos dotados en la zona frigorífica con este compartimiento especial, están indicados para una mejor conservación de los alimentos frescos, altamente perecederos, como por ejemplo:mariscos, pescados, carnes, etc.
Está situado en la parte inferior, directamente encima de la zona destinada a la conservación de verduras.
Cómo usar su Frigorífico-Congelador
Consejos prácticos
i Cuando esté congelando, no meta nuevos alimentos a congelar.
☐ No coloque nunca los alimentos a congelar en contacto con los ya congelados.
i Envuelva bien los alimentos o colóquelos en recipientes herméticos antes de meterlos en el congelador.
i No meta nunca alimentos calientes.
Los alimentos y bebidas con fuerte olor afectan al sabor y olor de los demás. Envuélvalos bien o cierre los recipientes.
Para una mejor conservación siga las instrucciones dadas en los libros de cocina, manuales de congelación y en los envases de los alimentos.
Cómo cuidar su Frigorífico-Congelador
Desenchufe el aparato antes de realizar cualquier operación
Eliminación de la capa de hielo en el congelador
La formación de la capa de hielo en el interior del congelador se produce muy lentamente, siempre que no esté sometido a frecuentes aperturas de las puertas y los alimentos se conserven bien envueltos.
Cuando la capa de hielo alcanza más de 5 mm.de espesor debe ser eliminada. Para ello proceda de la forma siguiente:
1... Saque los alimentos y colóquelos en un lugar lo más frío posible.
2...Bajo ninguna circunstancia intente arrancar el hielo adherido, espere a que se deshaa. Cuando esté parcialmente deshecho, puede quitarlo, si lo desea, ayudándose de un rascador de plástico. No utilice nunca objetos punzantes, estufas o calentadores que puedan dañar seriamente el aparato.
3...Eliminada la capa de hielo, limpie y seque con un paño el interior.
4...Enchufe el aparato.
Cómo cuidar su Frigorífico-Congelador
Eliminación de la capa de hielo en el Frigorífico
El desescarche en el frigorífico se realiza de forma automática.

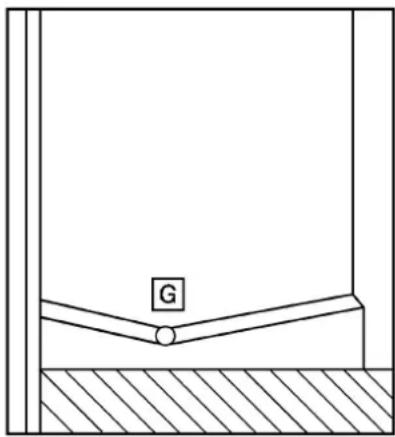

Limpie periódicamente el conducto de desagüe «G».
Limpieza
- No use alcohol ni ningún producto que contenga alcohol, porque puede dañar la cuba.
- Utilice agua templada y jabón neutro o bicarbonato sódico para limpiar tanto el interior como el exterior. No emplee detergentes ni abrasivos.
- Limpie la rejilla negra de la parte posterior (condensador), el motor y las ranuras de ventilación superior e inferior con un cepillo o aspirador.
Esta operación mejorará el funcionamiento con el consiguiente ahorro energético.
- Limpie el depósito del agua situado encima del motor.
Período de inactividad
En los períodos durante los cuales el aparato no tenga que funcionar, guarde las siguientes precauciones:
- Desenchufe el aparato.
- Saque todos los alimentos.
- Descongele y limpie el interior y cada accesorio.
- Deje las puertas entreabiertas para facilitar la circulación del aire en el interior y evitar la formación de malos olores.
Algunos problemas de funcionamiento se deben a causas que pueden ser eliminadas fácilmente sin recurrir al Servicio Técnico. Para ello siga las siguientes indicaciones:
| Problema Causa $olución | ||
| A) LÁMPARA INTERIOR1. Luz interior no se enciende • No está enchufado el aparato. • Enchufar el aparato a la red.(compartimento frigorífico • No hay corriente en el enchufe. • Revisar el automático de su«H») instalación doméstica.B) FUNCIONAMIENTO1. El congelador o • El «Regulador de Temperatura» • Cambiar a otra posición elel frigorífico no enfrían.2. El congelador o el frigorífico enfrían poco.3. Alimentos se hielan en el frigorífico.4. El motor está funcionando continuamente: | Lámpara floja o fundida. • Apretar o sustituir la lámpara por otra de iguales características.El regulador de temperatura está en posición “0” | • Cambiar a otra posición elregulador |
| • Puerta no está bien cerrada.• Se abre la puerta con muchafrecuencia.• «Regulador de Temperatura» • Cambiar a posición de más frío.en posición incorrecta.• Se han metido alimentos enmucha cantidad recientemente. | • Espérar a que el aparato senormalice. | |
| • «Regulador de Temperatura» en posición incorrecta.• Los alimentos están en contactocon la pared del fondo. | • Cambiar a posición demenos frío.• Separe los alimentos. | |
| • «Regulador de Temperatura» en posición incorrecta.• Puerta no está bien cerrada.• Ha sido abierta con muchafrecuencia.• Se han metido alimentos enmucha cantidad recientemente. | • Cambiar a posición demenos frío.• Cerrar la puerta correctamente.• Evitar aperturas frecuentes.• Esperar a que el aparatosenormalice. | |
Si algo no funciona
| Problema Causa Solución | ||
| C) AGUA/HIELO1. Hace excesiva capa de hielo. • «Regulador de Temperatura» • Cambiar a posición en posición incorrecta. de menos frío.Puerta mal cerrada. • Cerrar correctamente.Excesivas aperturas de puerta. • Evitar aperturas frecuentes.2. Agua en la parte inferior • Conducto de desagüe • Limpiar el conducto «G».del frigorífico. obstruído.3. Agua en cajón de verduras. • Se han introducido es normalverduras mojadas.4. El exterior del mueble se empañía:D) PUERTAS1. La puerta no se cierra:E) RUIDOSEl aparato no está bien nivelado.Algunos de los tubos posteriores rozan.Tornillo de sujección de alguna pieza flojo.Algún recipiente vibra en las bandejas.Otros.Nivelar correctamente.Separar el tubo que roce.Apretar el tornillo.Colocarlo correctamente.Consulte página siguiente. | ||
Ruidos normales durante el funcionamiento
I. Regulador de temperatura.
Puede causar chasquidos cuando el sistema se desconecta.
2. Sistema refrigerante.
El gas utilizado para enfriar puede producir gorgoteo al circular por las tuberías.
3. Compresor.
Puede producir zumbido y/o ligero golpeteo.
4. Aislante.
El material utilizado tiene la tendencia a amplificar ruidos pero proporciona un perfecto aislamiento y un bajo consumo de energía.
Mantenimiento, Garantía y Repuestos
El aparato que usted acaba de adquirir contiene, además del presente libro de Instrucciones:
- Tarjeta «Certificado de Garantía», al dorso de la cual quedan especificadas las condiciones de garantía.
Es muy importante que esta documentación esté siempre a mano de los usuarios para posibles consultas.
Si el aparato es vendido o transferido a otra persona asegúrese de que queda con el aparato, para que el nuevo usuario pueda instruirse sobre el funcionamiento y advertencias para su correcto manejo.
Antes de llamar al reparador
Leer el manual y seguir los consejos e instrucciones indicadas. En muchos casos uno mismo puede solucionar los problemas y ahorrarse haber solicitado innecesariamente la presencia de un reparador. En el apartado anterior «Si el frigorífico/congelador no funciona satisfactoriamente» se dan sugerencias de los controles que deben realizarse antes de llamar al reparador.
Se exigirá el cobro de los costos producidos incluso durante el período de garantía:
- En caso de una reclamación injustificada.
- Si no se han seguido las instrucciones del manual.
España
Electrolux
Service se encarga de las reparaciones y del suministro de repuestos.
Para contactar llame al 902116388. Indicar la designación de modelo y número de producto del Frigorífico-Congelador consignado en la placa de características de la unidad.
Recambios
Para comprar recambios y accesorios on-line entre http://www.service.electrolux.com y seleccione Tienda Virtual
Placa de Características
La placa de características situada en el lado izquierdo del Frigorífico/Congelador contiene los datos sobre la designación de modelo y número de producto. Anotar estos datos. Son necesarios para solicitar servicio y repuestos. En la placa de características también se indican pormenores tales como tensión eléctrica, nominal y fusible necesario.
Designación de modelo:
Número de producto:
⚠️ Seguridad
Leer sobre todo los textos de advertencia y seguridad del manual.
El fabricante no asume responsabilidades por las averías producidas a causa de un uso incorrecto del producto o su utilización para finalidades no contempladas en el manual de instrucciones.
Atención
No conservar gases ni líquidos explosivos en el Frigorífico-Congelador, por ejemplo gas de encendedores, gasolina, éter y acetona.
Características técnicas
El sistema frigorífico y el aislamiento de este aparato, no contiene C.F.C. contribuyendo así a la defensa del medio ambiente.
DIMENSIONES CON
LAS PUERTAS CERRADAS
DIMENSIONES CON
LAS PUERTAS ABIERTAS
Estos aparatos cumplen con las siguientes Directivas de la CEE:
- 73/23 CEE del 19/02/73 (Directiva sobre baja tensión) y subsiguientes modificaciones.
- 89/336 CEE del 03/05/89 (Directiva sobre compatibilidades electromagnéticas) y subsiguientes modificaciones.
DATOS CONFORMES A NORMA «UNE».
| MODELO 275 L. 314L. | |
| ALTURA «A» (mm) 1.560 1.710 | |
| VOLTAJE (V) ± 6% | 220-230 220-230 |
| FRECUENCIA (Hz) 50 50 | |
| CAPACIDAD DE CONGELACIÓN (Kg/24h) 4 3,5 | |
| POTENCIA ABSORVIDA (W) 120 120 | |
| TIEMPO DE ELEVACIÓN DE LA TEMPERATURA (H) | 24 24 |
