Tipo de producto	Horno eléctrico empotrable
Marca	SVAN
Modelo	SVH335X
Dimensiones del producto (An x Al x Pr)	59.5 x 59.5 x 54 cm
Dimensiones del hueco (An x Al x Pr)	56 x 58 x 55 cm
Peso	Aprox. 30 kg
Color	Acero inoxidable
Voltaje	220-240 V
Frecuencia	50 Hz
Potencia total	2400 W
Capacidad	65 litros
Número de funciones	8 (calor arriba/abajo, grill, ventilador, etc.)
Tipo de control	Mandos giratorios y pantalla digital
Iluminación interior	Sí, luz halógena
Ventilador de refrigeración	Sí
Limpieza	Esmalte fácil limpieza
Seguridad	Apagado automático, bloqueo de seguridad para niños
Puerta	Vidrio templado desmontable
Accesorios incluidos	Bandeja esmaltada, rejilla, asador
Reparabilidad	Repuestos disponibles

Preguntas frecuentes - SVH335X SVAN

¿Cómo instalar el horno SVH335X?

El horno debe ser instalado por un técnico cualificado. Asegúrese de que el hueco tenga las dimensiones indicadas (56x58x55 cm) y que la conexión eléctrica cumpla con los requisitos de 220-240 V. No obstruya las salidas de ventilación.

¿Cómo limpiar el horno?

Utilice un paño suave y húmedo con detergente suave. No use estropajos abrasivos. El esmalte fácil limpieza permite retirar la suciedad con facilidad. La puerta de vidrio se puede desmontar para una limpieza más profunda.

¿Cómo usar la función grill?

Seleccione la función grill con el mando de funciones. Coloque los alimentos en la bandeja o rejilla a una distancia prudente del elemento calefactor. Controle la cocción para evitar que se quemen.

¿El horno tiene función de autolimpieza?

No, este modelo no dispone de autolimpieza por pirólisis. Se recomienda limpiar manualmente después de cada uso con un paño húmedo.

¿Cómo ajustar la temperatura?

Gire el mando de temperatura hasta la posición deseada (50-250°C). La luz piloto se apagará cuando se alcance la temperatura seleccionada.

¿Cómo activar el bloqueo de seguridad para niños?

Mantenga presionado el botón de bloqueo (si está equipado) durante 3 segundos. En modelos sin este botón, no hay bloqueo de seguridad.

¿Cuál es el consumo energético?

El consumo energético en modo convencional es de aproximadamente 0.99 kWh/ciclo, y en modo ventilado de 0.79 kWh/ciclo. Estos valores son estimados.

¿Qué hacer si el horno no calienta?

Verifique que el cable de alimentación esté correctamente conectado y que no haya saltado el disyuntor. Si el problema persiste, contacte al servicio técnico.

¿Dónde puedo comprar repuestos?

Puede adquirir repuestos en tiendas especializadas o contactar al servicio de atención al cliente de SVAN. Disponemos de bandejas, rejillas, bombillas y resistencias.

¿Cuál es la garantía del horno?

La garantía del fabricante es de 2 años a partir de la fecha de compra. Conserve el ticket de compra para cualquier reclamación.

MANUAL DE USUARIO SVH335X SVAN

Nuestro objetivo es ofrecer productos de calidad que superen sus expectativas, por lo que le ofrecemos productos fabricados en instalaciones modernas y sometidos cuidadosa y especialmente a pruebas de calidad.

Este manual se ha redactado para ayudarle a utilizar el aparato, que se ha fabricado con la última tecnología, de manera segura y con la máxima eficacia.

Antes de utilizar este aparato, lea esta guía detenidamente, en la que encontrará la información básica para una instalación, mantenimiento y uso seguro. Póngase en contacto con el servicio de asistencia técnica autorizado más cercano para la instalación del producto.

ÍNDICE

1-Presentación y tamaño del producto
2-Avisos de seguridad
3-Preparación para instalación y uso
4-Cómo utilizar el homo
5-Limpieza y mantenimiento del horno
6-Reparaciones y transporte

PARTE 1: PRESENTACIÓN Y TAMAÑO DEL PRODUCTO

Horno combinado y empotrado Horno empotrado

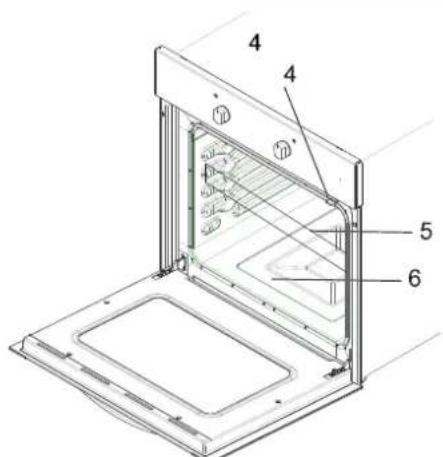

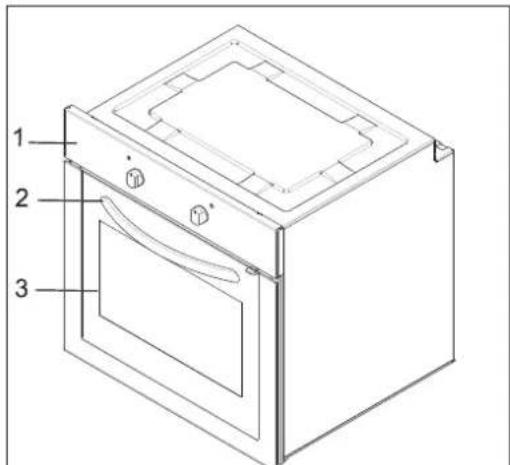

LISTA DE COMPONENTES:

1- Panel de control
2- Asa de la puerta del homo
3- Puerta delantera del homo
4- Bloqueo para niños
5- Bandeja
6- Resistencia inferior del horno (debajo de la placa)
7- Resistencia superior del homo (debajo de la placa)

8- Parrilla de alambre

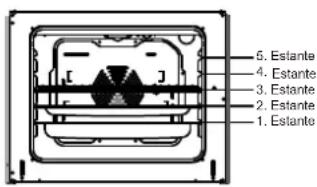

9- Estantes
10- Luz del horno
11- Resistencia turbo (debajo de la placa)
12- Motor turbo (debajo de la placa)
13- Obturadores de salida de aire

2. ADVERTENCIAS DE SEGURIDAD

LEA ESTE MANUAL DETENIDA Y COMPLETAMENTE ANTES DE UTILIZAR LA HORNO; GUÁRDELO PARA CONSULTARLO CUANDO SEA NECESARIO.

ESTE MANUAL SE HA REDACTADO PARA MÁS DE UN MODELO. SU COCINA PODRÍA NO TENER ALGUNAS DE LAS FUNCIONES EXPLICADAS EN ÉL. PRESTE ATENCIÓN A LAS EXPLICAICONES QUE TENGAN ILUSTRACIONES MIENTRAS ESTÉ LEYENDO EL MANUAL DE INSTRUCCIONES.

Advertencias Generales de Seguridad

- Este aparato lo pueden utilizar niños mayores de 8 años, personas con discapacidades mentales, físicas y sensoriales, e incluso personas con falta de experiencia/conocimiento, siempre y cuando se les vigile o instruya en el uso del mismo, de modo seguro y que entiendan los riesgos implicados. Los niños no deben jugar con el aparato. Los niños no deberán limpiar ni realizar el mantenimiento del mismo sin vigilancia.

- ADVERTENCIA: El aparato se calienta durante su uso, así como también se calientas sus partes accesibles. Debe tenerse cuidado de no tocar los calentadores. Mantenga alejados a los menores de 8 años, a menos que los vigile constantemente.

- ADVERTENCIA: Riesgo de incendio: no guarde cosas sobre la superficie de cocción.

- ADVERTENCIA: En caso de que la superficie esté agrietada, apague el aparato para evitar la posibilidad de una descarga eléctrica.

• El aparato no está diseñado para funcionar mediante temporizadores externos ni sistemas de control a distancia.
• El aparato se calienta durante su uso. Debe tenerse cuidado de no tocar los calentadores del interior del horno.
• Los mangos sostenidos por poco tiempo se pueden calentar durante el uso.
• No utilice detergentes abrasivos ni estropajos de metal para limpiar el vidrio de la puerta del horno ni ninguna otra superficie del horno, pues se puede rayar, y con ello puede dar lugar a la rotura del mismo.
• No utilice aparatos de vapor para la limpieza del aparato.
• ADVERTENCIA: Asegúrese de que el aparato esté apagado antes de cambiar la bombilla; con ello evitará la posibilidad de cualquier descarga eléctrica.
• ATENCIÓN: Cuando el gratinador o el grill estén usándose, es posible que las piezas estén calientes. Los niños pequeños deben mantenerse alejados.

- El aparato se fabrica de acuerdo con las normas locales e internacionales, así como con los reglamentos aplicables.

- Los trabajos de mantenimiento y reparación deben ser realizados únicamente por técnicos de mantenimiento autorizados. Podría correr riesgos si realiza la instalación o reparación una persona que no pertenezca al servicio técnico oficial. Es peligroso alterar o modificar las características del aparato en modo alguno.

- Antes de instalar la encimera, asegúrese de que sean compatibles las condiciones de la instalación del gas (tipo de gas, presión del gas, o tensión y frecuencia eléctrica), así como los ajustes del aparato. En la etiqueta correspondiente aparecen indicados los valores de ajuste del aparato.

• ATENCIÓN: Este producto está destinado únicamente al uso doméstico en interiores, no debiendo utilizarse para ningún otro propósito ni ninguna otra aplicación, como un uso no doméstico o su uso en un entorno comercial.
• No trate de levantar o mover el aparato tirando del asa de la puerta.
• Se han tomado todas las medidas posibles para garantizar su seguridad. El vidrio puede romperse; tenga cuidado al limpiarlo para no rallarlo. No golpee el vidrio con los accesorios.
• Asegúrese de que el cable de corriente no se dañe ni retuerza durante la instalación. Si el cable de corriente está dañado, debe acudir al fabricante, distribuidor, servicio técnico o similares personas capacitadas, para poder reemplazarlo y evitar así cualquier peligro.
• Cuando la puerta delantera está abierta, no permita que los niños se suban a la puerta o se sienten sobre ella.

Advertencias sobre la Instalación

• No utilice el horno hasta que esté totalmente instalado.
• La instalación y la puesta en marcha de este aparato debe realizarla un técnico autorizado. El fabricante no se responsabiliza de ningún daño provocado por una instalación incorrecta o llevada a cabo por personal no autorizado.
• Al desembalar el aparato, asegúrese de que no se haya dañado durante el transporte. En caso de que encuentre un defecto, no utilice el aparato y póngase en contacto con el servicio de asistencia técnica autorizado. Los materiales utilizados para el embalaje (nylon, grapas, corchos, etc...) pueden ser perjudiciales para los niños; por tanto, deben recogerse y desecharse de inmediato.
• Proteja el aparato de los efectos atmosféricos. No lo exponga a los efectos del sol, la lluvia, la nieve, el polvo, etc.
• Los muebles y materiales anexos al aparato deberán estar preparados para soportar temperaturas mínimas de 100°C.

Durante el uso

• Cuando utilice el horno por primera vez, habrá un cierto olor producido por los materiales aislantes y calentadores. Por esta razón, y antes de usar el horno, hágalo funcionar en vacío y a máxima temperatura durante 45 minutos. Al mismo tiempo, necesita ventilar correctamente el lugar donde se encuentra instalado el horno.
• Tanto las partes internas como externas del horno se calientan durante su uso. Dé siempre un paso atrás cuando abra la puerta del horno, a fin de permitir que salga cualquier acumulación de vapor o calor. Existe el riesgo de quemaduras.
• No coloque materiales inflamables ni combustibles en, ni cerca de, el aparato cuando lo esté utilizando.
• Utilice siempre guantes de horno para quitar y volver a colocar los alimentos en el mismo.
• No deje el aparato sin vigilancia cuando esté cocinando con grasas sólidas o aceites. Pueden prenderse fuego por el calor extremo. Nunca vierta agua sobre llamas causadas por aceites o grasas. Tape la olla o la sartén con su tapa para detener las llamas provocadas en esta situación y apague el fuego.

• Desenchufe el aparato si no va a utilizarlo durante un periodo prolongado de tiempo. Mantenga apagado el mando principal. Cuando no vaya a usar el aparato, mantenga cerrada la llave de paso del gas.

• Asegúrese de que los mandos de la cocina estén siempre en la posición "0" (apagado) cuando no la esté utilizando.

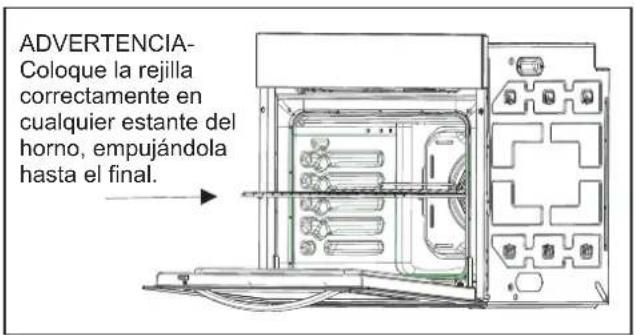

• Las bandejas se inclinan al tirar de ellas. Tenga cuidado de no derramar los líquidos calientes.
• Cuando la puerta o el cajón del horno estén abiertos, no introduzca nada en ellos. Puede desequilibrar el aparato o romper la tapa.
• No introduzca objetos pesados ni inflamables (p. ej. nylon, bolsas de plástico, papel, ropa, etc.) dentro del cajón inferior. Esto incluye recipientes con accesorios de plástico (por ejemplo, asas).
• No culegue toallas, paños ni trapos en el aparato ni en sus tiradores.
• Apague siempre el aparato antes de limpiarlo o realizar cualquier tarea de mantenimiento. Podrá hacerlo tras apagar el aparato, o desconectar éste de la corriente.
• No quite las perillas de los mandos para limpiar la banda frontal.

Durante la limpieza y el mantenimiento

POR EFICIENCIA Y SEGURIDAD DEL APARATO, LE RECOMENDAMOS QUE SIEMPRE UTILICE PIEZAS DE REPUESTO ORIGINALES Y QUE EN CASO DE NECESIDAD SÓLO SE PONGA EN CONTACTO CON UN SERVICIO DE ASISTENCIA TÉCNICA AUTORIZADO.

PARTE 3: PREPARACIÓN PARA INSTALACIÓN Y USO

Este homo moderno, práctico y funcional fue fabricado con piezas y materiales de mejor calidad y satisfará sus necesidades desde todo punto de vista. Lea este manual para obtener los mejores resultados y no tener ningún problema en el futuro. La información que se proporciona a continuación contiene reglas que son necesarias para colocar el artefacto y realizar tareas de mantenimiento correctamente. Estas reglas deberán ser leídas sin falta, especialmente por los técnicos que colocarán el artefacto.

¡PÓNGASE EN CONTACTO CON EL SERVICIO DE ASISTENCIA AUTORIZADO PARA LA INSTALACIÓN DEL HORNO!

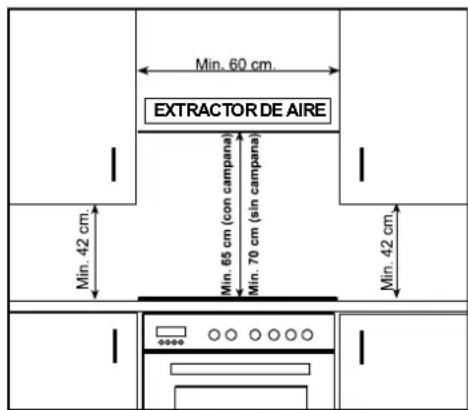

3.1 CÓMO ELEGIR UN LUGAR PARA EL HORNO

Existen varios puntos a tener en cuenta en el momento de elegir un lugar para el homo. Asegúrese de tener en cuenta las recomendaciones que daremos a continuación para evitar problemas y situaciones peligrosas que podrían ocasionarse.

Cuando elija un lugar para el homo, debe prestarse atención de que no haya cerca materiales inflamables o combustibles, tales como cortinas, hule, etc., que pueden prenderse fuego rápidamente.
Los muebles que se encuentren alrededor del horno deben estar fabricados con materiales resistentes a temperaturas que superen los 50°C.

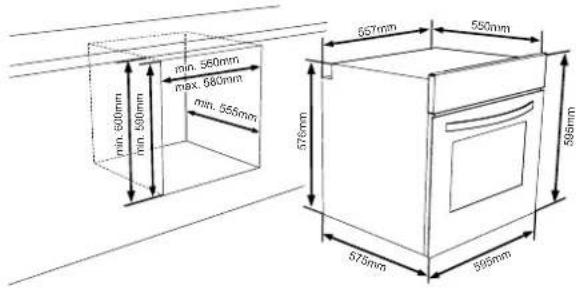

La figura 1 muestra los cambios que se deben realizar al armario de pared y a los extractores de aire que se encuentran encima del homo combinado y empotrado como así también las alturas mínimas desde la base del homo. Por lo tanto, el extractor de aire debe estar a una altura mínima de 65 cm desde la base del homillo. Si no hay extractores de aire, la altura no debe ser inferior a 70 cm.

Figura 1

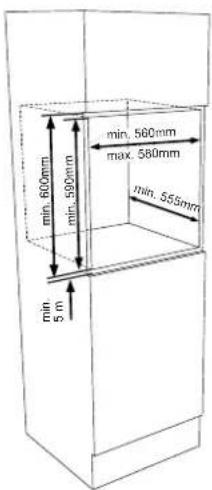

3.2.INSTALACIÓNDELHORNOEMPOTRADO

Introduzca el horno en el mueble empujándolo hacia dentro. Abra la puerta del horno e inserte tornillos en los agujeros situados en el marco de horno. Apriete los tornillos cuando el marco del horno entre en contacto con la superficie de madera del armario.

Si el horno se instala bajo una placa, la distancia entre la encimera y el panel superior del horno debe ser de 50mm como mínimo y la distancia entre la encimera y la parte superior del panel de control debe ser de 25mm como mínimo.

Las dimensiones y materiales del armario donde se instalará el horno deben ser correctos y resistentes a los incrementos de temperatura. Para realizar una instalación correcta, se debe evitar el contacto con partes eléctricas o aisladas. Las partes aisladas se deben colocar de tal manera que no se puedan quitar utilizando ningún tipo de herramienta. No se recomienda instalar el artefacto cerca de un refrigerador o de un congelador. De lo contrario, se verá afectado el funcionamiento de los artefactos antes mencionados debido al calor que emana el horno.

Después de sacar el horno de su envoltorio, asegúrese de que el horno no esté dañado. Si sospecha que el artefacto sufrió algún daño, no lo utilice y póngase en contacto con el servicio de asistencia técnica autorizado de inmediato.

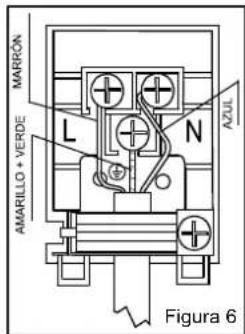

3.4 CABLEADO Y SEGURIDAD DEL HORNO EMPOTRADO:

Se deben cumplir las siguientes instrucciones cuando se realiza el cableado:

El cable con conexión a tierra debe estar conectado con el tornillo con la marca de conexión a tierra (⊕). La conexión del cable de alimentación se debe realizar tal como se indica en la figura 6. Si en el lugar de instalación no hay un tomacorriente con descarga a tierra que cumpla con las normas, comuníquese inmediatamente con el servicio de asistencia técnica autorizado.
El tomacorriente con descarga a tierra debe estar cerca del artefacto. No utilice nunca un cable de extensión. El cable de alimentación no debe estar en contacto con la superficie caliente del producto.
Si se daña el cable de alimentación, comuníquese con el servicio de asistencia técnica autorizado. Sólo el servicio de asistencia técnico autorizado puede cambiar el cable de alimentación.
El servicio de asistencia técnica autorizado debe realizar el cableado del artefacto. Se debe utilizar un cable de alimentación H050V V-F.
Si el cableado es defectuoso, puede dañar el artefacto. Dicho daño no se encuentra cubierto por la garantía.
El artefacto está diseñado para funcionar con una corriente de 220 – 240 V. Si la el suministro eléctrico no es igual al valor mencionado anteriormente, comuníquese inmediatamente con el servicio de asistencia técnica autorizado.

El fabricante declara que no se hace responsable de ningún tipo de daño o pérdida que se produzca por la falta de cumplimiento de las normas de seguridad.

3.5 CABLEADO Y SEGURIDAD DEL HORNO COMBINADO Y EMPOTRADO:

El servicio de asistencia técnica autorizado debe realizar el cableado del artefacto. El artefacto está diseñado para funcionar con una corriente de 220 – 240 V.

Si la el suministro eléctrico no es igual al valor mencionado anteriormente, comuníquese inmediatamente con el servicio de asistencia técnica autorizado. La conexión del artefacto se debe realizar tal como se indica en la figura 7. El artefacto está diseñado para conexiones fijas al suministro eléctrico. Coloque un disyuntor multipolar dentro del circuito de suministro con una abertura de contacto de 3 mm como mínimo (con funcionamiento de retardo y de 16 A)

3.6 AVISOS DE SEGURIDAD Y PRECAUCIONES GENERALES:

Este artefacto se fabrica conforme a las instrucciones de seguridad pertinentes y relacionadas con artefactos eléctricos. Sólo los técnicos del servicio de asistencia técnica autorizados que hayan sido capacitados por el fabricante podrán realizar las tareas de mantenimiento y reparación. Realizar la instalación y las tareas de reparación sin cumplir las normas puede ser peligroso.
La superficie externa se calentará cuando el artefacto se encuentre en funcionamiento. Los elementos que calientan la superficie interna del horno y el vapor que se emana son sumamente calientes. Estas secciones mantendrán el calor durante un cierto tiempo aunque el artefacto esté apagado. Nunca toque las superficies calientes. Mantenga alejados a los niños.
No se aleje del horno cuando cocine con grasa o aceite. Se puede producir una llamarada en caso de sobrecalentamiento. Nunca vierta agua sobre un aceite en llamas. Para apagar la llama, tape la olla o sartén y apague el hornillo inmediatamente.
Para cocinar en el horno, se deben ajustar los botones de ajuste de temperatura y función de horno y, en caso de encontrarse disponible, se debe programar el temporizador. De lo contrario, el horno no funcionará.
Cuando la puerta o bandeja del horno está abierta, no coloque nada encima de ellas. Puede afectar el equilibrio del artefacto o romper la puerta.
Desenchufe el artefacto cuando no se encuentre en funcionamiento.
Proteja el artefacto contra efectos atmosféricos. No lo deje bajo el sol, lluvia, nieve, suciedad, etc.

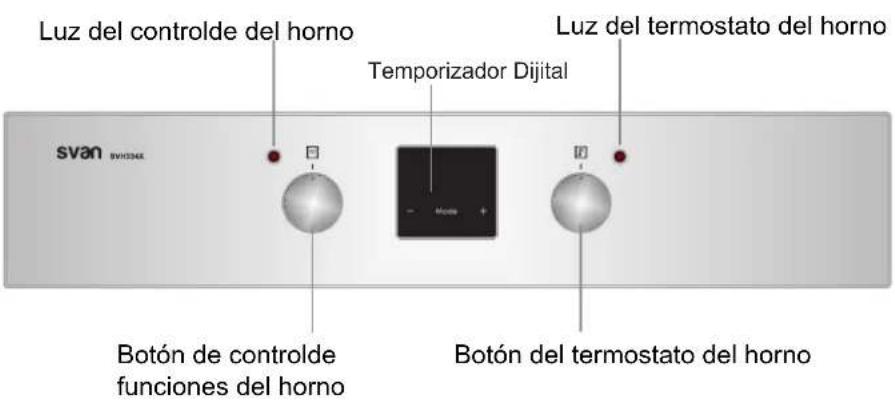

Los iconos de las funciones y la temperatura del horno se encuentran en el propio mando, no el frontal del horno

4.5 CÓMO UTILIZAR EL HORNO DEL ARTEFACTO:

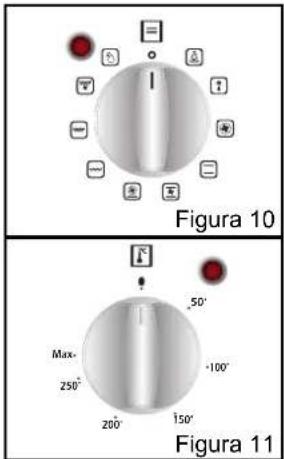

Botón de control de funciones horno:

Para seleccionar las funciones del horno (figura 10) que se explican en la próxima parte y la tabla 1, ajuste el botón de selección de función y el botón del termostato del horno juntos a la temperatura que desee. De lo contrario, la etapa de función que seleccionó no funcionará.

Botón del termostato del horno:

Para seleccionar la temperatura del horno (figura 11), utilice el botón de control de funciones del horno ya que se utiliza el mismo botón para ambas funciones. Cuando la temperatura en el interior del horno alcanza el valor fijado, el termostato cortará el circuito y la luz del termostato de apagará. Cuando la temperatura se encuentre por debajo del valor fijado, el termostato y la luz del termostato se encenderán nuevamente.

4.6 CÓMO UTILIZAR EL BOTÓN DE CONTROL DE FUNCIONES DEL HORNO:

* Las funciones de su horno pueden ser diferentes dependiendo del modelo que tenga

Lámpara del horno

Solo la luz del horno se encenderá y permanecerá encendida en cualquier opción.

Función de cocinado estático

El termostato del horno y las luces de advertencia como también los elementos de calentamiento superior e inferior se encenderán.

La función de cocinado estático emite calor de tal manera que se asegure el cocinado óptimo tanto de la comida de arriba como la de abajo. Esta función es ideal para hacer pastas, pasteles, pasta al horno, lasaña y pizza. Se recomienda precalentar el horno durante 10 minutos y, para este programa, es preferable usar una sola bandeja.

Función turbo

El termostato del horno y las luces de advertencia se encenderán y el elemento de calentamiento en forma de aro y el ventilador se pondrán en funcionamiento.

La función turbo reparte el calor uniformemente por todo el horno. Todos los alimentos sobre todos los estantes se cocinarán de forma uniforme. Se recomienda precalentar el horno durante 10 minutos.

Función de descongelamiento

Las luces de advertencia se encenderán y el ventilador entrará en funcionamiento.

Si quiere usar la opción de descongelamiento coloque la bandeja con la comida en la tercera ranura empezando por abajo. Se recomienda que para descongelar la comida utilice una bandeja de horno para que el agua no se derrame. Durante esta función su comida no se va a cocinar ni hornear. Esta opción solo le permitirá descongelar.

Función de ventilador

El termostato del horno y las luces de advertencia se encenderán y el elemento de calentamiento inferior y el ventilador entrarán en funcionamiento.

Esta función es óptima para obtener un buen resultado a la hora de hornear pasteles. El cocinado se lleva a cabo a través de los elementos de calentamiento inferiores y superiores dentro del horno y a través del ventilador que permite la circulación del aire, lo que proporcionará un ligero efecto de parrilla a la comida. Se recomienda precalentar el horno durante 10 minutos.

Función de pizza

El termostato del horno y las luces de advertencia se encenderán y el elemento de calentamiento en forma de aro, el inferior y el ventilador entrarán en funcionamiento.

La función de calentamiento inferior y del ventilador es la mejor opción para hornear comida de forma uniforme en poco tiempo, como por ejemplo la pizza. Mientras el ventilador distribuye de forma uniforme el calor del horno, el elemento inferior de calentamiento asegura que la masa se hornee correctamente.

Función de parrilla

El termostato del horno, las luces de advertencia y el calentador de la parrilla se encenderán.

Esta función se utiliza para asar a la parrilla y tostar alimentos; utilice las bandejas superiores del horno. Unte ligeramente la rejilla metálica con aceite para evitar que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre una bandeja debajo para evitar el goteo de aceite o grasa. Se recomienda precalentar el horno durante 10 minutos

Aviso: Cuando ase, la puerta del horno debe estar cerrada y la temperatura del horno se debe ajustar a 190° C.

Función de parrilla rápida

El termostato del horno, las luces de advertencia, el calentador de la parrilla y el elemento de calentamiento superior se encenderán.

Esta función se utiliza para asar más rápido y para cubrir una superficie mayor, por ejemplo para asar carnes, utilice las bandejas superiores del horno. Unte ligeramente la rejilla metálica con aceite para evitar que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre una bandeja debajo para evitar el goteo de aceite o grasa. Se recomienda precalentar el horno durante 10 minutos

Aviso: Cuando ase, la puerta del horno debe estar cerrada y la temperatura del horno se debe ajustar a 190°C.

Función de parrilla doble y de ventilador

El termostato del horno y las luces de advertencia se encenderán. El calentador de la parrilla y el elemento de calentamiento superior entrarán en funcionamiento.

Esta función se utiliza para asar más rápido los alimentos más gruesos y para cubrir una superficie mayor. Tanto el elemento de calentamiento superior como la parrilla se activarán junto con el ventilador para garantizar que el pollo se cocina de forma uniforme. Para asar a la parrilla, utilice las bandejas superiores del horno. Unte ligeramente la rejilla metálica con aceite para evitar que los alimentos se peguen y coloque los alimentos en el centro de la rejilla. Coloque siempre una bandeja debajo para evitar el goteo de aceite o grasa. Se recomienda precalentar el horno durante 10 minutos.

Aviso: Cuando ase, la puerta del horno debe estar cerrada y la temperatura del horno se debe ajustar a 190°C.

Función de limpieza a vapor (Vap Clean)

Configure la función del horno y el termostato con el símbolo de la limpieza a vapor. Ponga 200-250 ml de agua (aprox. 1 taza) como se explica en la base del horno. La función Vap Clean se ejecuta durante 20 minutos y prepara su horno para una fácil limpieza.

Según la dureza del agua, pueden aparecer manchas de cal en la base del producto al final de este proceso. Para evitar esto, la función se puede llevar a cabo colocando agua en un recipiente llano o en una bandeja pequeña.

CÓMO UTILIZAR EL TEMPORIZADOR DIGITAL:

Ajuste de la hora:

Para cocinar en el horno, se deben ajustar los botones de ajuste de temperatura y funcionamiento. Para modelos con temporizador, también se deberá ajustar la hora del día. De lo contrario, el horno no funcionará. El temporizador deberá ajustarse de nuevo en caso de un corte de corriente eléctrica o al desenchufar el aparato de la red; esto es así porque el temporizador queda reseteado.

Ajuste de la hora del día:

Cuando se encienda primero el aparato, parpadearán las cifras en lap antalla y el horno no funcionará hasta ajustar la hora. Para ajustar la hora:

Pulse los botones + y a la vez. Podría ser que necesitara repetir esto 2 o 3 veces hasta que aparezcan en el centro de la pantalla un símbolo y un punto parpadeante, que indican que el temporizador está en modo de ajuste.

Sin tardar, pulse los botones + o - para ajustar el tiempo en la pantalla.

Deberá realizar esta operación cada vez que se vaya la corriente eléctrica y vuelva de nuevo.

Minutero Sonoro (temporizador de cuenta atrás)

Esta función no hace que funcione el horno (vea la sección de ajuste del programa automático).

Esta función sirve para producir un pitido que suene tras un periodo determinado de tiempo. El minutero se podrá fijar desde 1 minuto hasta un máximo de 23 horas y 59 minutos, por incrementos de 1 minuto.

Para fijar el tiempo del minutero:

Pulse el botón de MODO, y parpadearán las cifras y un símbolo de campana.

Sin tardar, pulse los botones + y para seleccionar el tiempo necesario.

Si no pulsa los botones en unos segundos, la pantalla dejará de parpadear, para indicar que el minutero ha quedado ajustado.

Cuando el minutero llegue a cero, se podrá escuchar un pitido. Para silenciarlo, pulse uno cualquiera de los botones del minutero.

Programa Semi-automático por "Hora de Finalización"

Esta función le permite un apagado automático a una hora determinada previamente, hasta 10 horas en adelante.

Para fijar la hora de finalización, pulse repetidamente el botón de modo hasta que la pantalla muestre la palabra "End" y que parpadee el símbolo "A".

Tras este paso, y sin tardar, pulse los botones + o para seleccionar la hora de finalización deseada.

Tras unos segundos, el temporizador mostrará la hora del día, y se podrá ver el símbolo "A" para confirmar que se ha programado el temporizador.

Seleccione con los mandos correspondientes, tanto la función de horno como la de temperatura, para ajustarlas.

El horno comenzará a cocer de inmediato, y se apagará automáticamente a la hora indicada.

Se escuchará un sonido cuando se apague automáticamente. Al pulsar cualquiera de los botones del temporizador, se apagará el sonido y se reiniciará el temporizador al modo manual.

Programa Semi-automático por "Duración"

Esta función le permite un apagado automático tras una duración determinada previamente de hasta 10 horas.

Para fijar el tiempo de la duración, pulse repetidamente el botón de modo hasta que la pantalla muestre la palabra "Dur" y que parpadee el símbolo "A".

Tras este paso, y sin tardar, pulse los botones + o para seleccionar la duración deseada.

Tras unos segundos, el temporizador mostrará la hora del día, y se podrá ver el símbolo "A" para confirmar que se ha programado el temporizador.

Seleccione con los mandos correspondientes, tanto la función de horno como la de temperatura, para ajustarlas.

El horno comenzará a cocer de inmediato, y se apagará automáticamente tras el tiempo indicado.

Se escuchará un sonido cuando se apague automáticamente. Al pulsar cualquiera de los botones del temporizador, se apagará el sonido y se reiniciará el temporizador al modo manual.

Programa Automático Total (Tiempo de Cocción y Hora de Finalización)

1- Esta función le permite apagar el horno automáticamente en unos tiempos previamente determinados.
2- Para que el temporizador se encienda automáticamente a una hora fijada previamente,

pulse el botón de modo varias veces hasta ver la palabra "Dur" y que parpadee el símbolo "A".

Tras este paso, y sin tardar, pulse los botones + o para seleccionar la duración deseada para la cocción.

Para fijar la hora de finalización, pulse de nuevo el botón de modo hasta que la pantalla muestre la palabra "End" y que parpadee el símbolo "A".

Tras este paso, y sin tardar, pulse los botones + o para seleccionar la hora de finalización deseada.

Tras unos segundos, el temporizador mostrará la hora del día, y se podrá ver el símbolo "A" para confirmar que se ha programado el temporizador.

Gire los mandos correspondientes, tanto de la función de horno como la de temperatura, para ajustarlas.

El horno comenzará a cocer en la hora indicada, y se apagará automáticamente a la hora de finalización indicada.

Se escuchará un sonido cuando el horno se apague automáticamente. Al pulsar cualquiera de los botones del temporizador, se apagará el sonido y se reiniciará el horno en el modo de cocción manual.

Ajuste del sonido del temporizador digital: Pulse el botón (-) durante unos segundos mientras el temporizador muestre la hora del día. Éste emitirá un pitido sonoro. Tras escucharlo, el temporizador emitirá un sonido distinto cada vez que pulse (-). Hay 3 señales diferentes.

No pulse ningún botón más y el temporizador guardará el último tipo de señal seleccionado.

PLATOS	TURBO INFERIOR			SUPERIOR PARRILLA GRILL			VENTILADOR INFERIOR-SUPERIOR
	Posic. Termostato (°C)	Posic. Estante	Tiempo de cocción (min.)	Posic. Termostato (°C)	Posic. Estante	Tiempo de cocción (min.)	Posic. Termostato (°C)	Posic. Estante	Tiempo de cocción (min.)	Posic. Termostato (°C)	Posic. Estante	Tiempo de cocción (min.)
Pastelería hojaldrada	170 - 190	1 - 2 - 3	35 - 45	170 - 190	1 - 21 - 2	35 - 45	170 - 190	1 - 2	25 - 35
Pasteles	150 - 170	1 - 2 - 3	30 - 40	170 - 190	1 - 2	30 - 40	150 - 170	1 - 2 - 3	25 - 35
Galletas	150 - 170	1 - 2 - 3	25 - 35	170 - 190	1 - 2	30 - 40	150 - 170	1 - 2 - 3	25 - 35
Albóndigas a la parrilla										200	4	10 - 15
Platos caldosos	175 - 200	3	40 - 50	175 - 200	2	40 - 50	175 - 200	2	40 - 50
Pollos				200	1 - 2	45 - 60	200	1 - 2	45 - 60	200	★	50 - 60
Cortes										200	3 - 4	15 - 25
Bistecs										200	4	15 - 25
Pasteles en dos bandejas	160 - 180	1 - 4	30 - 40
Dulces en dos bandejas	170 - 190	1 - 4	35 - 45

* Cocine con brocheta de pollo asado

Accesorios que utilizan en el horno:

Se recomienda que utilice los recipientes que se indican en la tabla de acuerdo con el alimento que cocinará en el horno. Aparte de las bandejas del horno y la brocheta interna para asar y gratinar pollo que se suministran junto con el horno, también puede utilizar recipientes de vidrio, cuchillos para torta, bandejas especiales de horno adecuadas para este horno que se encuentran disponibles en el mercado. Preste atención a la información que el fabricante suministra acerca de este tema.

Si se utilizan recipientes pequeños, coloque este contenedor en la parrilla de alambre interna para que se encuentren justo en el medio de la parilla. La información que se suministra a continuación se debe implementar para recipientes esmaltados.

Si el alimento que se desea cocinar no cubre completamente a la bandeja del horno, si el alimento se saca del congelador o si la bandeja se utiliza para recoger el jugo que pierden los alimentos durante el gratinado, es posible que la bandeja se deforme debido a las altas temperaturas que se forman durante la cocción o fritura. Sin embargo, la bandeja recuperará su forma después de enfriarse una vez terminada la cocción. Éste es un efecto físico normal que se provoca durante la transferencia de calor. No coloque una bandeja o recipiente de vidrio en un entorno frío inmediatamente después de haber cocinado en ellos. No los coloque en superficies frías y húmedas. Colóquelos sobre un paño seco para que se enfríen lentamente. De lo contrario, la bandeja o recipiente de vidrio se puede romper. Si va a gratinar en el horno, le recomendamos utilizar la parilla en la bandeja, que se suministra junto con el producto (en caso de que su producto incluya este equipo). De esta manera el aceite que se salpique o pierda no ensuciará el interior del horno. Si va a utilizar la parrilla de alambre grande, coloque una bandeja en uno de los estantes inferiores para evitar la acumulación de aceites. Para facilitar la limpieza, agregue un poco de agua en la bandeja. Cuando ase a la parilla, utilice el estante 3ó 4 y aceite la parilla para evitar que el alimento que asará se pegue a la parilla.

Parilla de alambre: Se utiliza para gratinar o para colocar distintos recipientes, que no sea la bandeja de cocción, sobre él.

Bandeja poca profunda: Se utiliza para hornear pastelitos, tales como tartas, etc.

Bandeja profunda: Se utiliza para cocinar estofados.

Bloqueo para niños

Cuando abra la puerta del horno, levante el bloqueo para niños con una mano y tire la puerta del horno con dirección hacia usted sosteniendo la manija con la otra mano y libere el bloqueo para niños. Un empujoncito suave a la puerta será suficiente para cerrarla.

es

PARTE 5: LIMPIEZA Y MANTENIMIENTO DEL HORNO

5.1 LIMPIEZA

Antes de limpiar el horno, asegúrese de que todos los botones de control estén apagados y el artefacto esté frío. Desenchufe el artefacto.

No utilice materiales de limpieza con partículas que pueden rayar las partes esmaltadas y pintadas del horno. Utilice limpiados cremosos o líquidos que no posean partículas.

No utilice cremas cáusticas, polvos de limpieza abrasivos, lana de hilo dura o herramientas contundentes dado que pueden dañar la superficie. Si el excedente de líquido que se derrama en su horno se quema, puede dañar el esmalte. Limpie el líquido derramado inmediatamente. No utilice limpiadores con vapor para limpiar el horno.

Cómo limpiar el interior del horno

Asegúrese de desenchufar el horno antes de comenzar a limpiarlo. Podrá limpiar mejor el interior del horno si el horno está ligeramente templado. Limpie el horno con un paño suave humedecido con agua y jabón después de cada uso. Luego, vuelva a limpiarlo con un paño húmedo y séquelo. Es necesario realizar una limpieza completa de manera periódica utilizando un material de limpieza líquido. No limpie el horno con limpiadores secos o en polvo. No es necesario limpiar la parte posterior y los laterales del armazón interno de productos con armazones de esmalte catalítico. Sin embargo, se recomienda que lo cambie después de un cierto período de tiempo y de acuerdo con el uso.

5.2 MANTENIMIENTO:

Cómo cambiar la luz del horno

En primer lugar desenchufe el aparato de la corriente y asegúrese de que está frío. Saque le recomie de vidro, es area de la rea de la encrición de la sánchez terrácia autorizado. La cubrieta de vidro o continuidora la bombilla. Cuique la nueva bombilla, resistente a desenchufe el horno a asegúrese de que este frío. Después de quitar la tapa, extraiga la 2000 en lugar de la bus nacaceo 12.2017. 25 W. Cuque F. Apo de la cujera. Deschuila introduca una bombilla noveva resistente a 3 días en lugar donde extraiga otra bombilla después, conquía está liste para utilizar el diseño de la lampara es específico para el uso en aparatos de secisión domésticos y no es adecuado para la iluminación del hogar.

PARTE 6: REPARACIONES Y TRANSPORTE

6.1 REQUISITOS A CUMPLIR ANTES DE PONERSE EN CONTACTO CON EL SERVICIO DE ASISTENCIA

TÉCNICA en caso de que el horno no funcione:

El horno puede estar desenchufado debido a un apagón. En los modelos que tienen un temporizador, el tiempo puede no estar regulado.

Si el horno no calienta,

la temperatura puede no haberse ajustado con el interruptor de control del calentador del horno.

Si la lámpara que se encuentra en el interior del horno no enciende,

debe comprobar que haya suministro eléctrico.

debe controlar si las lámparas funcionan. Si las lámparas no funcionan, puede cambiarlas siguiendo la guía.

Cocción (si la parte superior e inferior no cocinan igual),

Controle la ubicación de los estantes, el período de cocción y los valores de calor de acuerdo con el manual.

Si a pesar de realizar estos pasos continúa teniendo problema con el producto, comuníquese con el “servicio de asistencia técnica autorizado”

6.2 INFORMACIÓN RELACIONADO CON EL TRANSPORTE,

en caso de que necesite transporte,

Guarde el embalaje original del productor para utilizarlos cuando deba transportar el producto. Siga las señales de trasporte de la caja.

Sujete la cocina con cinta en las partes superiores, sombreros y cabezales y porta cacerolas a los paneles de la cocina.

Coloque un papel entre la cubierta superior y el panel de la cocina, cubra la cubierta superior y luego péguela con cinta a las superficies laterales del horno.

Pegue cartón o papel en la cubierta frontal, en el vidrio interno del horno dado que será conveniente que las bandejas y la parrilla de alambre del horno no dañen la cubierta del horno durante su traslado.

También debe cubrir los laterales del horno.

Si no tiene el embalaje original,

Tome las medidas necesarias para evitar que las superficies externas (superficies de vidrio o pintadas) del horno no se golpeen.

Marca		svan
Modelo		SVH334X
Tipo de horno		ELÉCTRICO
Masa	Kg	30,5
Índice de eficiencia energética – convencional		116,6
Índice de eficiencia energética – ventilación forzada		103,0
Clase energética		A
Consumo de energía (electricidad) - convencional	kWh/ciclo	0,94
Consumo de energía (electricidad) – ventilación forzada	kWh/ciclo	0,83
Número de cavidades		1
Fuente de calor		ELÉCTRICO
Volumen	L	61
Este horno cumple con EN 60350-1

Trucos para ahorrar energía

Horno

-A ser posible, cocine los alimentos juntos.
- Mantenga el tiempo de precalentamiento durante poco tiempo.
-No prolongue el tiempo de cocción.
-No olvde apagar el horno al final de la cocción.
- No abra la puerta del horno durante el periodo de cocción.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar.

Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

52195588 06/16
