MANUAL DE USUARIO DH-460 Linea

La laminadora Linea se ha diseñado para que su manejo sea sencillo, pero le recomendamos encarecidamente que lea este manual para garantizar un funcionamiento correcto. Guarde este manual en un lugar seguro para futura referencia.

Gracias por adquirir la laminadora Linea. Lea este manual de instrucciones atentamente y consérvelo en un lugar seguro por si necesita consultarlo en el futuro.

Índice

Página 2 - Precauciones de seguridad

Página 3 - Piezas de la máquina y montaje del soporte (opciones extra)

Página 4 - Panel de control y funciones de la pantalla digital

Página 5 - Instrucciones de funcionamiento

Páginas 6-8 - Carga/colocación del film

Página 9 - Limpieza y mantenimiento

Página 9 - Solución de problemas

Página 9 - Tabla de especificaciones

Página 10 - Garantía y uso incorrecto

Precauciones de seguridad

AVISO

No utilice la máquina si el cable de alimentación está dañado de algún modo. No utilice una alimentación que no coincida con la tensión nominal.

No trate de desmontar, modificar ni reparar la máquina por sí mismo. Si existe algún problema, debe llamar a un ingeniero cualificado.

Mantenga el pelo largo, la ropa suelta y artículos como corbatas y joyas alejados de los rodillos de la máquina en todo momento para evitar el riesgo de atrapamiento. De producirse un atrapamiento, pulse el botón REVERSE (INVERTIR) o interrumpa el suministro de alimentación inmediatamente.

No se acerque a la máquina con agua o líquidos en ningún momento. No ponga la máquina en funcionamiento con las manos mojadas. No interrumpa la alimentación de la máquina cuando está en funcionamiento (excepto si se produce atrapamiento). Utilice la protección de seguridad en todo momento.

La máquina Linea funciona a alta temperatura, por lo tanto debe asegurarse de no tocar los rodillos ni ninguna pieza de la máquina que indique HOT (CALIENTE) o CAUTION (PRECAUCIÓN) durante el funcionamiento. No tape la máquina si todavía está enfriándose. No lamine ningún tipo de material que no esté indicado en este manual, y no utilice ningún tipo de film de laminado que no recomiende este sistema.

Consejos adicionales

Utilice la máquina en un lugar bien ventilado, limpio y seco con espacio de trabajo suficiente en la parte delantera y trasera de la máquina.

Asegúrese de que el cable de alimentación no se arrastra por el suelo para evitar posibles riesgos a los operadores.

Para producir los resultados de alta calidad para los que se ha diseñado esta máquina, debe utilizar film de laminado de alta calidad. El fabricante recomienda utilizar film de la marca Pro life.

Piezas de la máquina y montaje del soporte

Montaje del soporte
(opcional con DH-650)

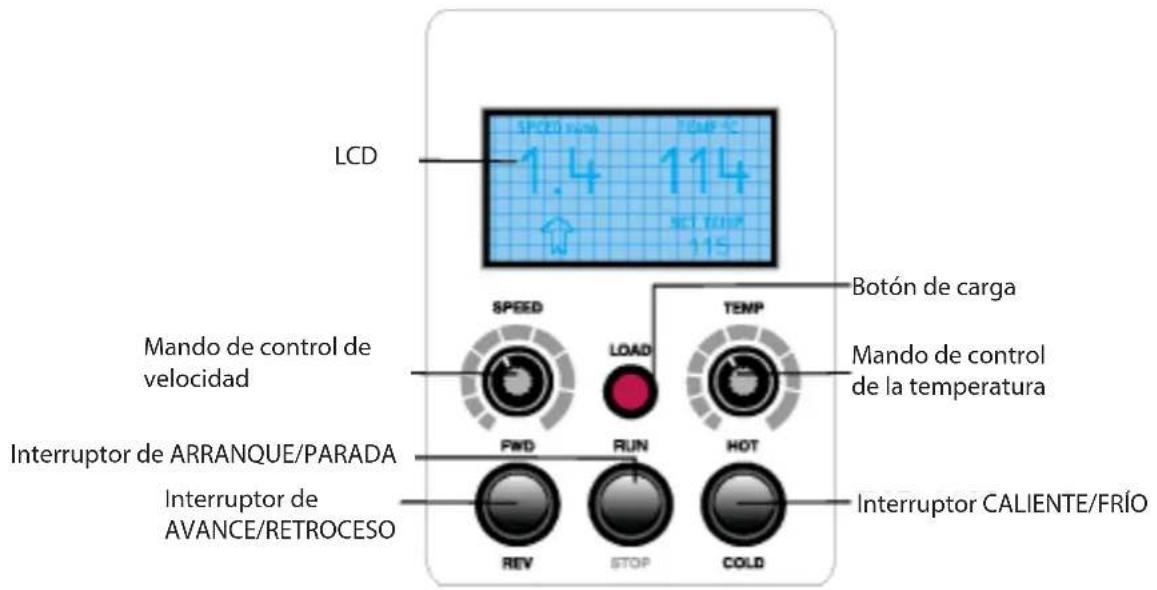

Panel de control y funciones de la pantalla digital

Control de la temperatura

El ajuste de la temperatura necesario para la laminación puede variar y verse afectado por factores diferentes, como el grosor del medio utilizado, el grosor y la construcción de la film de laminado, la velocidad de la máquina y la temperatura y humedad de la sala en la que está trabajando. Consulte la guía al final de esta página si necesita ayuda. Utilice siempre una impresión de prueba con la máquina antes de comenzar el laminado del trabajo.

El mando de control de la temperatura elevará o disminuirá la temperatura establecida al girarlo, y la temperatura establecida se mostrará en la pantalla LCD. La temperatura actual de los rodillos se mostrará también en la pantalla LCD.

La temperatura varía de 0 oC a 140 oC. Si la temperatura alcanza los 140 oC, la función de protección ante sobrecalentamiento se activará automáticamente para evitar que la máquina se caliente aún más.

Guía de temperaturas aproximadas

Esta tabla es solo una guía aproximada y NO debe considerarse una indicación exacta de los ajustes para el trabajo de laminación. Como se ha indicado previamente, son diversos los factores que pueden afectar a la temperatura y velocidad necesarias. El proveedor no se responsabiliza de la utilización de ajustes inadecuados.

Encapsulado
Ejemplo de film Temp. aproxima	imada Velocidad aproximada
75 Micron 105°C - 110°C 0.8	- 1.0m por minuto
125 Micron 105°C - 110°C		0.8 - 1,0 m por minuto. (disminuya la velocidad para documentos más gruesos y aumente la temperatura ligeramente)

Control de velocidad

La función de control de velocidad permite ajustar la velocidad de la máquina. Esto puede hacerse de manera manual girando el control hacia la derecha para aumentar la velocidad o hacia la izquierda para disminuirla. La velocidad varía de 0 m por minuto a 1,4 m por minuto.

Ajustes de calor y frío

Para cambiar la función de la máquina a prensa caliente o fría, utilice el interruptor CALIENTE/FRÍO. Cuando se utiliza en la posición de caliente, la temperatura establecida se mostrará en la pantalla LCD. Cuando se utiliza en la posición de frío, se mostrará la palabra COLD (FRÍO) en la pantalla LCD.

Interruptor de avance y retroceso

El interruptor de avance y retroceso cambia la dirección de funcionamiento del motor. Cuando se utiliza en posición de avance, el motor girará hacia adelante y se mostrará en la pantalla LCD. Esta función se utiliza para laminar y encapsular.

Cuando se utiliza en posición de retroceso, el motor girará hacia atrás y la palabra RETROCESO se mostrará en la pantalla LCD. Esta función se utiliza para eliminar elementos alimentados de forma incorrecta o por error. Tenga en cuenta que los elementos retirados no podrán volver a utilizarse.

Interruptor de arranque y parada

El interruptor de arranque y parada le permite arrancar y detener el motor. Cuando se sitúa en la posición ARRANQUE, los rodillos de la máquina girarán en la dirección del accionamiento del motor. Si la bandeja de alimentación o la protección no se encuentran en su lugar, la máquina no se accionará; sin embargo, al pulsar el botón de carga, los rodillos funcionarán mientras se presiona para alimentar el film.

Instrucciones de funcionamiento

Asegúrese de que la laminadora se encuentra en una superficie de trabajo plana y estable o sobre el soporte montado (extra opcional). Compruebe la tensión de alimentación de la máquina para asegurarse de que coincide con la del suministro. Conecte el cable de alimentación a la parte trasera de la máquina y a la alimentación. Póngase en contacto con el proveedor si no tiene el cable de alimentación de la máquina.

Active el interruptor de encendido. Se iluminará el panel de control, lo que indica que la máquina está encendida.

Disyuntor de sobrecarga del motor

Si la máquina se atasca de forma que el motor pueda verse afectado, el disyuntor interrumpirá la alimentación para evitar daños. Una vez que se haya solucionado la sobrecarga, pulse el botón del disyuntor para volver a arrancar el motor. El botón del disyuntor se encuentra en la parte trasera de la máquina, al lado del interruptor de encendido. El botón es de color rojo.

Mensajes de la pantalla

Si la pantalla LCD muestra los mensajes OPN FAULT o CLS FAULT significa que existe algún problema con la máquina. Si esto ocurriera, apague la máquina y llame a un técnico.

Familiarícese con el panel de control antes de poner la máquina en funcionamiento.

Carga/colocación del film - Encapsulado

Siga las pautas que se indican a continuación paso por paso para cargar el film correctamente.

Retire la protección de seguridad

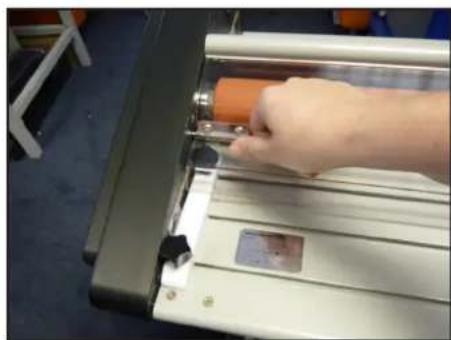

Retire la bandeja de alimentación retractando el perno

Desenrosque el mandril y la tapa completamente

NOTA: los mandriles tienen muevas para ubicar el soporte del núcleo para que los films superior e inferior puedan alinearse

Soporte del núcleo situado en el mandril

Cargue el film en el mandril y asegúrese de que está cargada de forma que la parte que sale del inferior del rodillo tenga la cara adhesiva hacia arriba. Vuelva a apretar el tornillo con el destornillador suministrado.

Vuelva a colocar el mandril junto con el film cargado.

Pase el film del mandril superior por debajo de la barra portante superior y sobre la superficie del rodillo de laminación superior como se muestra (asegúrese de que el film está cargado con la cara adhesiva hacia arriba).

Cargue el film en el mandril inferior de la misma manera que en el mandril superior, retire el mandril inferior como se muestra.

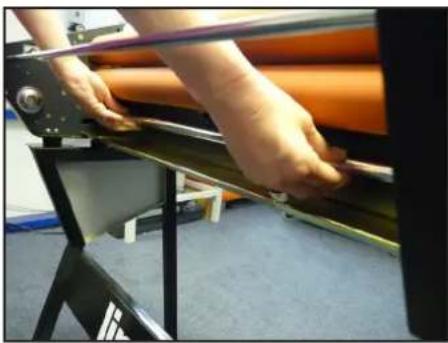

Mueva la barra estabilizadora inferior hacia adelante para facilitar la carga del film.

NOTA: asegúrese de que la barra estabilizadora esta reubicada en la posición trasera cuando esté cargada.

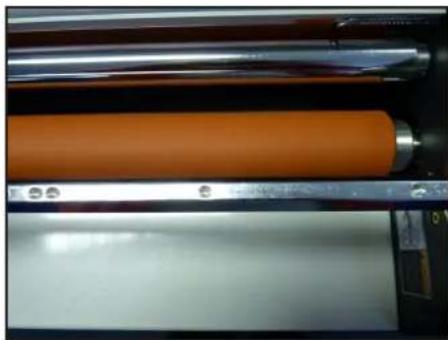

Cargue el film inferior alrededor de la barra del rodillo como se indica.

Pase el film superior por debajo de la barra portante y una los films como se muestra sobreponiendo el film superior e inferior algunos centímetros.

Coja un pedazo de cartulina e introdúzcala entre los rodillos (en la ranura).

Levante el rodillo superior girando el control de presión del rodillo hacia la izquierda.

Asegúrese de que la presión del rodillo se encuentra en la posición LOCK (BLOQUEO) cuando ponga la máquina en funcionamiento.

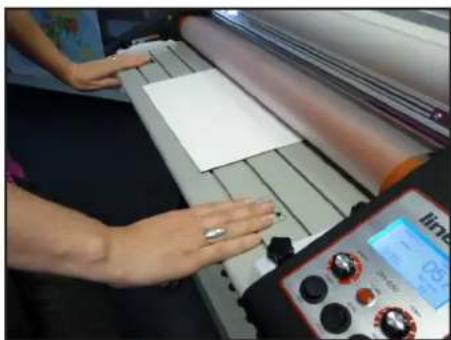

Vuelva a colocar la bandeja de alimentación.

la protección de seguridad. Si la protección o la bandeja no están colocadas, puede activar el interruptor de accionamiento y después al pulsar el botón de carga, la máquina funcionará hacia adelante; cuando deje de pulsarlo, la máquina se detendrá.

Nota: existe un interruptor de seguridad que evita que la máquina funcione si la bandeja de alimentación y la protección de seguridad no están colocadas correctamente.

Acerca de la función de memoria

La laminadora Linea tiene una función de memoria automática. Esto significa que si trabaja con el mismo rodillo de film, la temperatura y velocidad tendrán los mismos ajustes que la última vez que se utilizó la máquina.

Diagrama de colocación del film -

Limpieza y mantenimiento de la máquina

Normalmente, la parte más cara de una laminadora son los rodillos. Si se dañan, la reparación será costosa. Asegúrese siempre de cuidar los rodillos y de limpiarlos de forma habitual para evitar la acumulación de cola (vea la sugerencia a continuación). No utilice nunca un objeto afilado, como un cuchillo, cerca de los rodillos en caso de que se enganche con la goma, ya que esto podría dañarlos de forma permanente, lo que afectará a los resultados del trabajo.

Cuando la laminadora se está enfriando, separe siempre los rodillos por medio del control de presión de los mismos con el fin de asegurar que no se toquen cuando todavía están calientes, ya que esto podría dar lugar a un ‘punto plano’.

Limpieza de los rodillos

Es más fácil eliminar el adhesivo de los rodillos cuando están templados, pero no trate de hacer esto si la máquina está caliente (por encima de los 40 oC). Para facilitar el acceso, retire la protección de seguridad y la bandeja de alimentación. Utilice siempre un paño limpio y un limpiador de espuma antiestático suave, como Amberclens de Ambersil o producto similar. No utilice un disolvente agresivo ni productos abrasivos.

Si el film se atasca en la máquina de forma que se acumule gran cantidad de adhesivo, no intente retirarlo usted mismo. Póngase en contacto con el proveedor

Solución de problemas

La laminadora no se enciende

Asegúrese de que la toma eléctrica que está usando no está dañada y que tiene alimentación. Asegúrese de que el cable de alimentación está conectado firmemente en la parte trasera de la máquina y que no está tirante de ninguna manera. Si todo esto parece estar correcto, puede comprobar tres fusibles: uno situado al lado del interruptor de encendido, y otros dos situados debajo de la laminadora.

Póngase en contacto con su proveedor si ninguna de estas soluciones resuelve el problema.

El laminado se ve empañado

Esto significa que la temperatura no es lo suficientemente alta. Intente aumentar la temperatura 5 oC y espera a que la laminadora haya alcanzado la nueva temperatura antes de colocar una nueva impresión.

El laminado ha salido arrugado/con pliegues

Esto significa que la temperatura es demasiado alta. Deberá tratar de hacer una prueba antes para no estropear su trabajo. Reduzca la temperatura 5 oC y espere a que la laminadora se haya enfriado ligeramente antes de volver a probar.

El film se enreda en los rodillos cuando trato de laminar

Puede haber colocado el film de forma incorrecta. Consulte la figura de colocación en la página 6 u 8 (en función de si está realizando laminado de una sola cara o encapsulado). La cara adhesiva del film puede estar orientada hacia el rodillo. Detenga la operación, espere a que la laminadora se haya enfriado y vuelva a colocar el film de forma correcta.

Tabla de especificaciones

MODELO DH-360 DH-460 DH-650
MÁX. ANCHURA DE LAMINADO	340mm 460mm 650mm
MÁX. GROSOR DE LAMINADO	5mm 5mm 5mm
MÁX. TEMPERATURA DE LAMINADO	140C 140C 140C
MÁX. VELOCIDAD DE LAMINADO	1.4 metros/minuto 1.4m	metros/minuto 1.4 metros/minuto
FILM RECOMENDADO	Film BOSS, hasta 250 micras Film BOSS, hasta 250 micras Film BOSS, hasta 250 micras
DIÁM. DEL RODILLO DE CALENTAMIENTO	44mm 55mm 55mm
DIÁM. DEL RODILLO DE TIRO	30mm 45mm 45mm
ALIMENTACIÓN	100, 110, 220-240V, 50, 60Hz
POTENCIA	700W 950W 1600W
DIMENSIONES	620 x 420 x 310mm 720 x	520 x 400mm 910 x 520 x 400mm
PESO	30kg 45kg 58kg
SOPORTE	N/A N/A	Extra opcional

Garantía y uso incorrecto

INFORMACIÓN IMPORTANTE

Debería recibir su plastificadora de bobinas Linea en perfectas condiciones. No obstante, una vez desembalada la unidad, conserve el envoltorio original, ya que este sistema dispone de una garantía que cubre las devoluciones al fabricante. En caso de que su plastificadora presente daños o algún tipo de problema, comuníqueselo a su proveedor de inmediato. Si, en caso de que deba devolver la plastificadora para su reparación, esta no estuviera correctamente embalada y se dañara durante el transporte, la garantía podría quedar invalidada. La plastificadora que ha adquirido ofrece una garantía de un año para las piezas defectuosas y por un uso y deterioro normal. LA GARANTÍA NO CUBRE ningún tipo de atasco causado por la película, por alimentación indebida o por errores por parte del operador, en cuyo caso los costes de reparación correrán a su cargo (incluyendo gastos de envío).

Si bien los rodillos de la plastificadora tienen una garantía por defectos de fabricación, esta no cubre cualquier uso indebido que se pueda hacer de ellos, como efectuar cortes con cuchillo o los daños causados por incidencias no relacionadas con la plastificación.
