Tipo de producto	Lavadora de carga frontal
Marca	Nevir
Modelo	NVR-4700 6K1000
Capacidad de carga	6 kg
Velocidad de centrifugado máximo	1000 rpm
Dimensiones (alto × ancho × fondo)	85 cm × 60 cm × 55 cm
Peso neto	62 kg
Alimentación eléctrica	220-240 V ~ 50 Hz, 10 A
Clase energética	A+ (estimado)
Consumo de agua por ciclo	45 litros (aproximado)
Programas de lavado	Algodón, sintéticos, delicados, lavado rápido, prelavado, etc.
Funciones principales	Inicio diferido, seguridad infantil, control de desequilibrio, detección de fugas
Panel de control	Perilla selector de programas y pantalla LED
Material del tambor	Acero inoxidable
Nivel de ruido (lavado/centrifugado)	58 dB / 76 dB (aproximado)
Seguridad	Cierre de puerta con bloqueo, protección contra sobrecalentamiento
Mantenimiento y limpieza	Limpieza regular del filtro de pelusas y del compartimento de detergente
Piezas de repuesto y reparabilidad	Disponibles a través del servicio técnico oficial
Incluye	Manguera de entrada, manguera de desagüe, manual de usuario

Preguntas frecuentes - NVR-4700 6K1000 NEVIR

¿Cómo instalar la lavadora Nevir NVR-4700 6K1000?

Retire todos los embalajes, coloque la lavadora en una superficie nivelada y estable, conecte las mangueras de entrada y desagüe, enchufe a una toma de corriente adecuada (220-240V). Consulte el manual de instalación para más detalles.

¿Qué programas de lavado tiene?

Dispone de programas como Algodón, Sintéticos, Delicados, Rápido (30 min), Prelavado, y programas especiales para ropa deportiva o de cama. Seleccione con la perilla correspondiente.

¿Cómo usar el inicio diferido?

Programe el lavado, luego presione el botón de inicio diferido y ajuste las horas con el selector. La lavadora comenzará automáticamente al tiempo programado.

¿Qué hacer si la lavadora no centrifuga?

Verifique que no haya sobrecarga, que la puerta esté bien cerrada y que el desagüe no esté obstruido. Si el problema persiste, puede haber un error de desequilibrio; redistribuya la ropa.

¿Cómo limpiar el filtro de la lavadora?

Desconecte la lavadora y retire la tapa inferior. Gire el filtro en sentido contrario a las agujas del reloj, límpielo bajo el grifo y vuelva a colocarlo. Hágalo cada 3 meses.

¿Qué significa el código de error E1?

El código E1 indica un problema de suministro de agua. Revise que el grifo esté abierto y la manguera no esté doblada. Si persiste, contacte al servicio técnico.

¿Cuánto detergente debo usar?

Siga las instrucciones del fabricante del detergente. Generalmente, para 6 kg, use 50-75 ml de detergente líquido o 120 g de polvo. No exceda para evitar residuos.

¿Cómo activar el bloqueo infantil?

Mantenga presionado el botón de bloqueo infantil (icono de candado) durante 3 segundos hasta que aparezca el símbolo en la pantalla. Para desactivar, repita la operación.

¿Se puede lavar ropa de lana?

Sí, seleccione el programa para lana o delicados, con agua fría y centrifugado suave. Use un detergente específico para lana.

¿Dónde conseguir piezas de repuesto?

Las piezas originales están disponibles a través del servicio técnico oficial de Nevir o en tiendas especializadas. Consulte la página web del fabricante para distribuidores autorizados.

MANUAL DE USUARIO NVR-4700 6K1000 NEVIR

MANUAL DE INSTRUCCIONES

Leer las instrucciones antes de su uso y guardar para posteriores consultas

Notas

Gracias por elegir esta lavadora de tambor. Este manual de instrucciones contiene información importante acerca de la instalación, funcionamiento y mantenimiento de esta máquina. Lea este manual detenidamente para asegurar el funcionamiento adecuado de esta lavadora y prolongar su vida útil.

Nuestra garantía no se aplicará a los problemas producidos por la no observancia de las precauciones mencionadas en las instrucciones de instalación y funcionamiento, ni nos haremos responsables de los mismos. Guarde toda la documentación en un lugar seguro para futuras consultas. Si tiene alguna duda, póngase en contacto con el servicio técnico autorizado o vendedor más cercano.

■ Protección medioambiental

• Si se va a deshacer de esta máquina, hágalo de acuerdo con las normas locales relativas a la eliminación de residuos. Corte el cable de alimentación para que no se pueda volver a utilizar. Retire la puerta para que niños y animales no se queden atrapados dentro.
• No utilice demasiado detergente.
• Utilice productos quitamanchas y lejía para tratar previamente las manchas de la ropa solamente cuando sea muy necesario

Contents

Precauciones de Seguridad....3

Visión General de la lavadora....6

Instalación de la lavadora....7

Funcionamiento de la lavadora....11

Comprobación y preparación de las prendas....11

Vista del Panel de control....15

Selección de Programas....17

Tabla de programas de lavado....20

Mantenimiento....21

Resolución de Problemas....24

Apéndice....26

Especificaciones Técnicas....27

Precauciones de Seguridad

■ Antes de poner en funcionamiento la lavadora

• Los materiales de embalaje pueden ser peligrosos para los niños. Mantenga todos los materiales de embalaje (bolsas de plástico, espumas, etc.) fuera del alcance de los niños.
• No instale la lavadora en el cuarto de baño o en un cuarto con mucha humedad ni en lugares con gases cáusticos o explosivos.
• Asegúrese de que los dispositivos de agua y eléctricos son instalados por un técnico cualificado de acuerdo con las instrucciones del fabricante (ver apartado "Instalación de la lavadora") y con la normativa local en materia de seguridad.
• Antes de poner en funcionamiento esta lavadora, retire todo el material de embalaje y tornillos de transporte. En caso contrario, la lavadora podría sufrir grandes daños al lavar la ropa (ver apartado “Extracción de los tornillos de transporte”).
• Antes de hacer una colada por primera vez, programe un ciclo completo de lavado sin ropa dentro (ver el apartado "Lavado de ropa por primera vez").
• La lavadora solamente puede usarse en espacios interiores.

■ Precauciones de seguridad

• Asegúrese de desconectar el enchufe antes de proceder a la limpieza y mantenimiento de la lavadora
• Asegúrese de que todos los bolsillos están vacíos.
• Los objetos afilados y rígidos, como monedas, broches, puntas, tornillos, piedras, etc. pueden provocar grandes daños en esta máquina.
• Desconecte el enchufe y cierre el grifo cuando la máquina haya acabado de funcionar.
• Compruebe si hay agua en el tambor antes de abrir la puerta. No abra la puerta si ve que hay agua dentro.
• Las mascotas y los niños pueden subirse a la máquina. Compruebe la máquina antes de ponerla en marcha cada vez.
• La puerta de cristal se puede calentar mucho durante el funcionamiento de la lavadora. Mantenga a niños y mascotas alejados de la máquina durante su funcionamiento.
• Este aparato puede ser utilizado por niños de más de 8 años y personas con capacidades físicas, sensoriales o mentales, o con falta de experiencia y conocimiento si han sido supervisados o instruidos acerca del uso del aparato de forma segura y comprendan los peligros que conlleva su uso. Los niños no deben jugar con el aparato. Su limpieza y mantenimiento no puede estar realizada por niños sin supervisión.
• No intente reparar usted mismo esta lavadora. La máquina podría sufrir daños o provocar una reparación problemática e incluso un funcionamiento peligroso si es reparada por una persona inexperta o no cualificada.
• Si el cable de alimentación está deteriorado, deberá ser cambiado por el fabricante o su servicio técnico a fin de evitar riesgos.
• Observe si la tensión y frecuencia de su casa se corresponden con las de la lavadora.
• No utilice ningún tomacorriente cuya corriente nominal sea inferior a la de la lavadora. Nunca desconecte el enchufe con las manos mojadas.
• Para su seguridad, el enchufe del cable de alimentación deberá estar conectado a un tomacorriente trifásico puesto a tierra. Compruebe y asegúrese de que su tomacorriente está puesto a tierra de manera adecuada y fiable.
• Esta máquina deberá ser reparada únicamente por personal técnico autorizado y se deberán utilizar solamente accesorios originales.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio técnico o personas cualificadas para evitar cualquier peligro.
• Las aberturas no deben ser obstruidas por ninguna alfombra.

Según la directiva Waste of Electrical and Electronic Equipment (WEEE), los residuos WEEE han de recogerse y tratarse por separado. Si, en el futuro, necesita desprenderse de este producto, NO lo ponga en los residuos domésticos, envielo a los puntos de recogida WEEE si existen

Para dar cumplimiento a la Norma UNE EN-60335, indicamos que si el cable flexible se daña, únicamente puede ser sustituido por un taller de reparación reconocido por el fabricante NEVIR, S.A., ya que se necesitan herramientas especiales

■ Precauciones en el lavado de las prendas

- Utilice agua corriente fría; también puede conectar el agua caliente de acuerdo con las condiciones locales.

- Esta lavadora es para su uso doméstico exclusivamente y ha sido diseñada solamente para el lavado de prendas adecuadas para su lavado a máquina.

- No utilice disolventes tóxicos, explosivos o inflamables. No utilice gasolina, alcohol, etc. como detergente. Escoja únicamente detergentes adecuados para lavadora, especialmente de tambor.

• No lave alfombras.

- No permita que los niños juequen con la lavadora.

- Mantenaga las mascotas aleiadas de la lavadora.

- Tenga cuidado de no quemarse cuando la lavadora esté desaguando el agua caliente del lavado.

- Nunca eche agua a mano durante el lavado.

- Cuando el programa haya finalizado, gire el mando a la posición de APAGADO o desconecte el enchufe de la red antes de abrir la puerta.

- Desconecte el agua y el enchufe inmediatamente después de que las prendas hayan sido lavadas.

■ Preste atención para proteger la lavadora

- No se suba a la lavadora ni se siente sobre ella.

- No se apoye en la puerta de la lavadora.

- No cierre la puerta con demasiada fuerza. Si tiene dificultades para cerrar la puerta, compruebe si ha introducido demasiadas prendas o si están bien distribuidas.

■ Precauciones durante la manipulación de la lavadora

- Los tornillos de transporte deberán ser instalados de nuevo en la lavadora por una persona especializada.

- Desagüe el agua acumulada en la máquina.

- Manipule la máquina con cuidado. No agarre las partes salientes de la lavadora para levantarla. No utilice la puerta de la lavadora como agarrador durante su transporte.

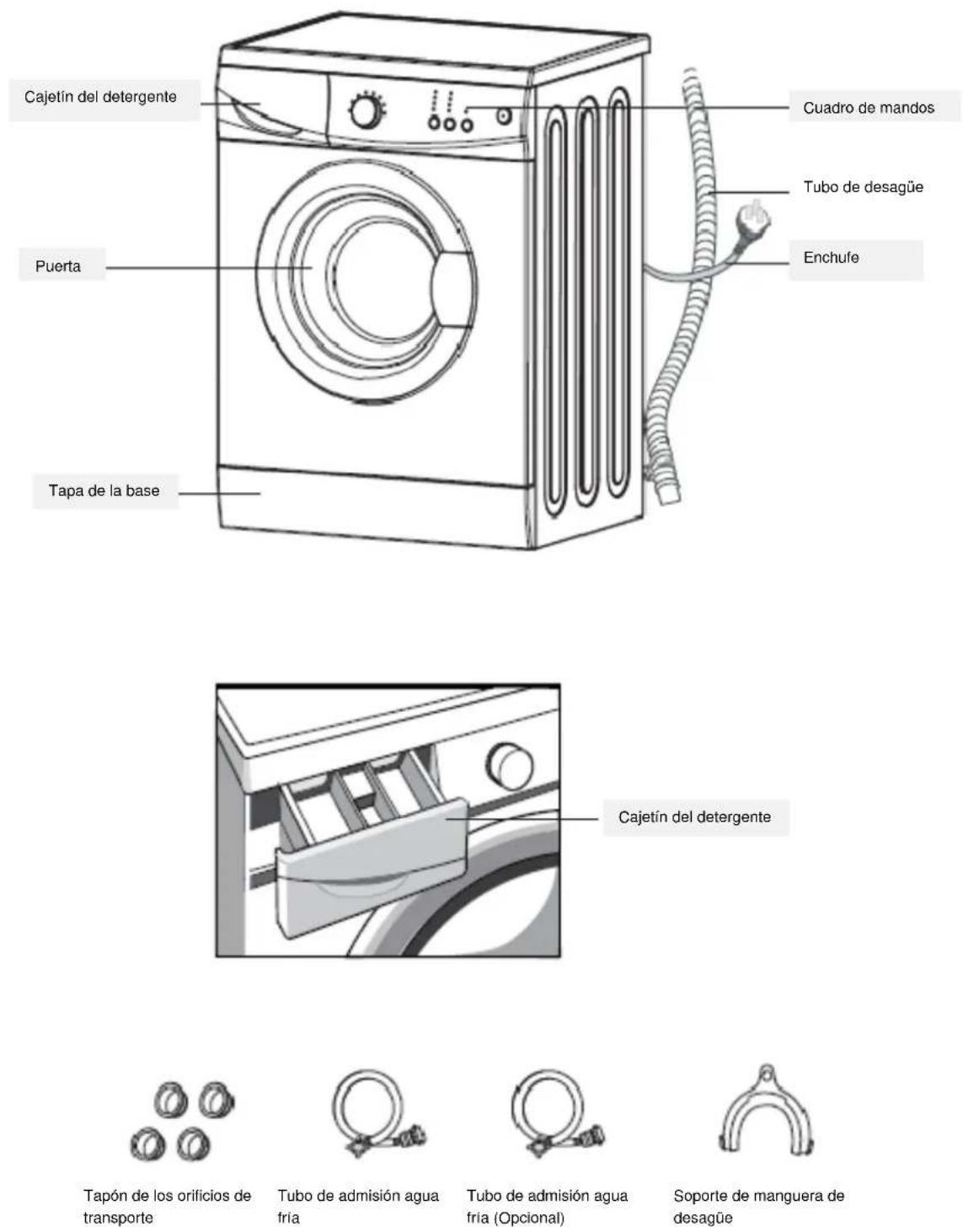

Visión general de la lavadora

Cajetín del detergente
Tapón de los orificios de transporte
Tubo de admisión agua fria
Tubo de admisión agua fria (Opcional)
Soporte de manguera de desagüe

■ Desembalaje de la lavadora

Desembale la lavadora y compruebe si ha sufrido algún daño durante su transporte. Si la lavadora ha sufrido algún daño durante su transporte o falta algún accesorio, póngase inmediatamente en contacto con su vendedor.

- Eliminación de los materiales de embalaje

Los materiales de embalaje de esta máquina pueden ser peligrosos para los niños. Elimínelos de manera adecuada y evite que los niños los cojan. Elimine los materiales de embalaje de acuerdo con la normativa local pertinente. No tire los materiales de embalaje junto con otros residuos domésticos.

- Extracción de los tornillos de transporte

Antes de utilizar esta lavadora deberá extraer los tornillos de transporte que se encuentran en la parte trasera de esta máquina.

Siga los pasos que se indican a continuación para extraer los tornillos:

1. Afloje todos los tornillos con una llave inglesa y extráigalos.
2. Cubra los orificios con los tapones de transporte.
3. Guarde los tornillos de transporte para usos futuros.

■ Elección de la ubicación

Antes de instalar la lavadora, deberá elegir una ubicación con las siguientes características:

• Superficie rígida, seca y nivelada (si no está nivelada, nivélela de acuerdo con la figura "Ajuste de pata")
  • Evite la luz solar directa
• Ventilación adecuada
• Temperatura ambiente superior a 0 °C
• Mantenga la lavadora alejada de fuentes de calor, como carbón o gas

Asegúrese de que la lavadora no está pisando el cable de alimentación.

No coloque la lavadora sobre un suelo con moqueta.

Ajuste de pata

1. Cuando coloque la lavadora, compruebe primero si las patas están bien fijadas al cuerpo de la lavadora. Si no lo colóquelas con la mano o una llave inglesa y apriete las tuercas con una llave inglesa.

2. Después de colocar la lavadora, presione las cuatro esquinas superiores de la misma en secuencia. Si la lavadora no está estable al presionarla, deberá ajustar la pata.

3. Asegure la colocación de la lavadora. Afloje la tuerca con una llave inglesa y gire la pata con la mano hasta que toque el suelo. Presione la pata con una mano y con la otra enrosque la tuerca hasta que toque el cuerpo de la lavadora.

4. Una vez fijada adecuadamente, presione de nuevo las cuatro esquinas para asegurarse de que está bien ajustada. Si sigue estando inestable, repita los pasos 2 y 3.

Notas: En principio, solamente hay una pata suelta como mucho. Si esta pata se encuentra en la parte posterior de la lavadora ajustarla resulta complicado, ajuste otra pata en su posición diagonal para obtener el mismo efecto.

■ Conexión del tubo de admisión

Conecte el tubo de admisión según se indica en la ilustración.

■ Instalación del tubo de admisión

1. Conecte el codo al grifo y apriételo en el sentido de las agujas del reloj.
2. Conecte el otro extremo del tubo de admisión a la válvula de admisión que se encuentra en la parte trasera de la máquina y apriete fuertemente el tubo en el sentido de las agujas del reloj.

Notas: Después de conectarlo, si hay alguna fuga repita los pasos para conectar el tubo de admisión. Utilice el tipo de grifo más común para el suministro de agua. Si el grifo es cuadrado o demasiado grande, deberá cambiarlo por uno estándar.

Colocación del tubo de desagüe Existen dos maneras de colocar el extremo del tubo de desagüe:

1. Colóquelo al lado del lavadero

1. Conéctelo al tubo de desagüe del lavadero.

- El agua se puede desaguar hacia arriba o hacia abajo; no instale el tubo de salida a una altura superior a 100cm y no sumerja su extremo en el agua.

■ Conexión eléctrica

• La corriente máxima en el aparato es de 10A cuando utiliza su función de calentamiento; asegúrese de que el sistema eléctrico de su casa (corriente, tensión y cableado) cumple con los requisitos de carga normales de los aparatos eléctricos.
• Conecte el enchufe a un tomacorriente correctamente instalado y debidamente puesto a tierra.
• Asegúrese de que la tensión de su casa es la misma que la que se indica en la placa de características de la máquina.
• El enchufe deberá encajar en el tomacorriente y la lavadora deberá estar debidamente conectada a tierra.
• No utilice un enchufe múltiple ni un alargador de cable.
• No conecte ni desconecte el enchufe con las manos mojadas.
• Cuando conecte y desconecte el enchufe, sujételo firmemente y tire de él. No tire con fuerza del cable de alimentación.
• Si el cable de alimentación está deteriorado o tiene algún signo de rotura, deberá solicitar un cable especial al fabricante o al servicio técnico para cambiarlo.

- Advertencia

1. Este aparato debe estar conectado a tierra adecuadamente. En caso de cortocircuito, la conexión a tierra puede reducir el riesgo de descarga eléctrica. Esta máquina viene con un cable de alimentación que incluye enchufe, cable de conexión a tierra y terminal de tierra.
2. La lavadora deberá funcionar en un circuito independiente de otros aparatos eléctricos. En caso contrario, podría saltar el automático o fundirse el fusible.

■ Comprobación y preparación de las prendas antes de su lavado

Lea detenidamente este método de funcionamiento para evitar problemas en la lavadora y daños en las prendas.

Compruebe si las prendas que va a lavar por primera vez destiñen

Con una toalla blanca mojada en detergente líquido frote una esquina de la prenda que no se vea para comprobar si la toalla blanca aparece desteñida con el color original de la prenda.

Lave por separado las bufandas y pañuelos y aquellas prendas que destiñan fácilmente.

Para limpiar las manchas en mangas, cuellos y bolsillos, utilice detergente líquido y cepíllelas suavemente. Finalmente, introduzca las prendas en la lavadora para conseguir un mejor resultado.

Lave las prendas sensibles al calor según se indica en la etiqueta. En caso contrario, podrían deformarse o cambiar de color.

Recuerde:

Nunca deje en la lavadora durante mucho tiempo las prendas que va a lavar. En caso contrario, podrían enmohecerse y salirle manchas. Por lo tanto, lave las prendas a su debido tiempo.

Las prendas también se pueden deformar o cambiar de color si no se lavan de acuerdo con la temperatura de lavado establecida.

Prendas que no se pueden lavar en lavadora

Las prendas que se pueden deformar al sumergirlas en agua, como corbatas, chalecos, prendas de estilo vaquero, abrigos, etc. podrían evidentemente encoger también.

Las prendas arrugadas, repujadas, las prendas de resina, etc. podrían deformarse si se sumergen en agua. Aparte de la lana y el algodón, las prendas que se deforman fácilmente son la seda arrugada, los productos de piel y los adornos de piel.

Las prendas con adornos, los vestidos largos, las prendas tradicionales, etc. destiñen fácilmente.

Lave las prendas de acuerdo con los requisitos de lavado que figuran en la etiqueta.

Nunca lave las prendas manchadas con productos químicos como gasolina, petróleo, benceno, disolvente o alcohol.

Preste atención a los detergentes

Escoja un detergente "de poca espuma" o detergente en polvo o detergente en polvo especial para lavadoras de tambor, de acuerdo con los tipos de tejido (algodón, fibra sintética, prendas delicadas y lana), los colores, la temperatura de lavado, grados y tipo de suciedad. En caso contrario, se podría generar un exceso de espuma y salir del cajetín provocando accidentes.

La lejía es un producto de tipo alcalino y puede dañar la ropa, por lo que debería utilizarla lo menos posible.

Los detergentes en polvo dejan fácilmente residuos en las prendas y generan mal olor; aclárelos bien.

Si hay mucho detergente o la temperatura del agua es bastante baja, el detergente no se disolverá fácilmente. Puede permanecer en las prendas, tuberías y lavadoras y contaminar la ropa.

Para el lavado, tenga en cuenta el peso de las prendas, los grados de suciedad, la dureza del agua y las recomendaciones del fabricante del detergente. Consulte con la empresa suministradora de agua si no está seguro sobre la dureza del agua.

Notas:

Guarde los detergentes y demás aditivos en un lugar seguro y seco fuera del alcance de los niños.

■ Comprobación y preparación de las prendas antes de su lavado Vacíe los bolsillos

Revise los bolsillos de las prendas que va a lavar y saque todos los objetos rígidos como adornos y monedas, ya que la lavadora podría estropearse o tener problemas.

Las prendas a lavar se clasifican de acuerdo con las siguientes características:

Símbolos del cuidado de las prendas que aparecen en las etiquetas: las prendas a lavar se clasifican en algodón, fibra mezclada, fibra sintética, seda, lana y fibra artificial.

• Color: ropa blanca y de color. Lave por separado las prendas de color nuevas.
• Tamaño: lave juntas las prendas de diferentes tamaños para aumentar el efecto del lavado.
• Sensibilidad: lave por separado las prendas delicadas. Seleccione el programa de lavado delicado para lavar las prendas de pura lana, cortinas y prendas de seda. Compruebe las etiquetas de todas las prendas a lavar.

Clasifique las prendas antes de introducirlas en la lavadora. Retire los ganchos de las cortinas antes de lavarlas.

Los adornos de las prendas pueden dañar la lavadora. Dé la vuelta a las prendas con botones o bordados antes de lavarlas.

Cierres:

Suba las cremalleras y abroche los botones y corchetes. Ate las cintas y lazos.

Se recomienda introducir los sujetadores en una funda de almohada con la cremallera cerrada o los botones abrochados para evitar que los aros salten del sujetador al tambor y estropeen la lavadora.

Introduzca los artículos especialmente delicados, como visillos, y prendas pequeñas como medias, pañuelos, corbatas, etc. en una bolsa de red para lavarlos.

Al lavar una prenda grande y pesada como toallas, pantalones vaqueros, chaquetas acolchadas, etc. podría provocar fácilmente gran excentricidad y hacer ruido debido al gran desequilibrio. Por lo

tanto, añada una o dos prendas más para que se puedan escurrir suavemente.

Limpieza de polvo, manchas y pelos de mascotas en las prendas

La fricción entre el polvo, las manchas y las prendas podría estropear la ropa y afectar al resultado del lavado.

Protección de la piel de los bebés

Lave por separado la ropa y las toallas de los bebés, baberos incluidos. Si los lava junto con la ropa de los adultos, podrían contaminarse. Aumente el número de aclarados para asegurar una limpieza y aclarado completos sin restos de detergente.

Lave a mano las partes que se ensucian fácilmente, como calcetines blancos, cuellos, mangas, etc. antes de introducirlos en la lavadora para conseguir un mejor resultado.

Utilice detergente líquido o en polvo. Si utiliza jabón, podrían quedar restos entre los pliegues de la ropa.

Pre-lavado de prendas de algodón

Las lavadoras de nuevo desarrollo junto con los nuevos detergentes pueden conseguir un lavado perfecto con ahorro de energía, tiempo, agua y detergente. Pero si la prenda de algodón está muy sucia, puede utilizar detergente con albumen para su pre-lavado.

Confirme la capacidad de lavado:

No introduzca demasiadas prendas; ya que podría afectar al resultado del lavado. Confirme la máxima carga de lavado permitida de acuerdo con la tabla siguiente.

Tipo de tejido Máxima capacidad de carga

NVR-47006K1000 NVR-47017K1200
Algodón	6,0 Kg	7,0 Kg
Sintéticos	3,0 Kg	3,5 Kg
Lana	2,0 Kg	2,0 Kg

Dé la vuelta a las prendas que desprenden pelusa fácilmente para proceder a su lavado.

Lave por separado las prendas que desprenden pelusa fácilmente, ya que las otras prendas podrían mancharse de polvo y pelusa. Lave preferiblemente las prendas negras y de algodón por separado, ya que podrían mancharse fácilmente con las pelusas de otros colores al lavarlas juntas.

No lave en la lavadora materiales impermeables (trajes de esquí, cortinas, etc.)

No lave los productos de fibra que no pueden empaparse fácilmente con el agua, como ropa y cojines impermeables. De otro modo, el agua podría desbordarse o producirse una vibración anormal durante el aclarado y el escurrido y las prendas resultar dañadas (impermeables, paraguas, trajes de esquí, fundas de coche, sacos de dormir, etc.)

Precauciones durante el escurrido.

Escurrido de prendas normales:

La humedad de la colada se escurre a través del orificio de desagüe.

Escurrido de prendas impermeables y de fibra:

En el lavado normal, la humedad de las prendas impermeables y de fibra no se puede escurrir, puesto que el agua del lavado se recoge en un sentido, de manera que la excentricidad de la lavadora es demasiado grande y produce vibración o desplazamiento.

■ Vista del panel de control

- Función de interruptor giratorio

El programador está compuesto por 8 tipos de funciones, por ejemplo: Algodón: con las opciones de temperatura correspondientes: agua fría, 20,40, 60, 90 °C.

Sintéticos: agua fría, 20,40, 60 °C

Lana: agua fría, 20, 40 °C

Delicado: agua fría, 20,40, 60, 90 °C.

Algodón Intensivo: agua fría, 20, 40, 60, 90 °C.

Lavado: agua fría, 20, 40, 60 °C

Centrifugado

Tambor: 90 °C.

Frío: Cuando las luces de Temp. (20.40.60.90 C) están apagados significa que la temperatura del agua esta fría.

(*) Diferido: 3H(1), 6H(2), 9H(3), 12H(4)

El panel de control gráfico de líneas es sólo para referencia, por favor consulte el verdadero producto de serie

El panel de control se puede cambiar sin previo aviso por escrito. Por favor visite el sitio web de la Lavadora o llamar a la línea de servicio para su consulta

■ Lavado de ropa por primera vez

Antes de hacer una colada por primera vez, programe un ciclo completo de lavado sin ropa dentro como se indica a continuación:

1. Conecte el agua y la corriente
2. Ponga un poco de detergente en el cajetín y ciérrelo
3. Seleccione el programa de aclarado
4. Pulse el botón INICIO/PAUSA

El cajetín dispone de los siguientes compartimentos:

I: Detergente de pre-lavado o detergente en polvo

II: Detergente principal, suavizante, productos blanqueadores o desinfectantes

Aditivos para el lavado, como suavizantes o fijadores

- Introducción de detergente en la lavadora

1. Abra el cajetín tirando de él.
2. Ponga el detergente de pre-lavado en el compartimento I (si es necesario).
3. Ponga el detergente en el compartimento II.
4. Ponga el suavizante en el compartimento ✉ (si es necesario)

Notas:

En caso de detergentes o aditivos concentrados, antes de ponerlos en el cajetín del detergente utilice agua para diluirlos a fin de evitar que la entrada del cajetín de detergente se atasque y desborde al llenarse de agua.

■ Puesta en marcha de la lavadora

Conecte la corriente. Compruebe si los tubos del agua están conectados adecuadamente. Abra completamente el grifo. Introduzca las prendas a lavar y ponga el detergente y el suavizante. Seleccione el programa y funciones adecuados y pulse el botón INICIO/PAUSA.

■ Selección del programa

Seleccione el programa de lavado adecuado de acuerdo con el tipo, cantidad y suciedad de las prendas a lavar en combinación con la siguiente tabla de temperaturas de lavado.

90°C	Ropa blanca de lino o algodón muy sucia (por ejemplo: manteles de café, manteles de comedor, toallas, sábanas)
60°C	Ropa de color de lino, algodón y sintéticas moderadamente sucia y que destiñan en cierto grado (por ejemplo: camisas, pijamas). Lino blanco ligeramente sucio (por ejemplo: ropa interior)
40°C, 20°C, agua fría	Ropa con suciedad normal (prendas sintéticas y de lana incluidas)

1. Gire el mando para seleccionar el programa de acuerdo con el tipo de tejido.

2. Seleccione la temperatura adecuada de acuerdo con el grado de suciedad. Generalmente, a mayor temperatura, mayor es el consumo de energía.

3. Seleccione la velocidad de centrifugado adecuada. Para los tejidos normales se recomienda 1000 rpm y para las prendas delicadas, 600-800 rpm. Cuantas más revoluciones, más seca saldrá la ropa pero aumentará el ruido, las prendas delicadas se arrugarán y se reducirá la vida útil de la lavadora.

Para proteger las prendas, seleccione pocas revoluciones para tejidos delicados. Los programas de lavado principal dependen del tipo de prendas a lavar. Seleccione los programas de lavado como sigue:

- Algodón

Seleccione este programa para lavar la ropa de uso diario. El tiempo de lavado es bastante largo y la intensidad de lavado bastante fuerte. Recomendado para lavar ropa de algodón de uso diario, por ejemplo: sábanas, colchas, fundas de almohada, camisones, ropa interior, etc.

- Sintéticos

Seleccione este programa para lavar las prendas delicadas. Este programa es más corto que el de algodón y la intensidad de lavado es más suave. Recomendado para lavar prendas sintéticas, por ejemplo: camisas, abrigos,

etc. Seleccione el programa Sintéticos 40 °C para cortinc encaje. Reduzca la cantidad de detergente para lavar las prendas de punto debido a su entramado, ya que forma espuma fácilmente.

- Lana

Seleccione este programa para lavar las prendas de lana y cachemira en cuyas etiquetas figure "lavado a máquina". Seleccione la temperatura de lavado adecuada de acuerdo con las etiquetas de las prendas a lavar. Además, seleccione un detergente adecuado para prendas de lana y cachemira.

- Delicado

Seleccione este programa para lavar las prendas delicadas. La intensidad del lavado y la velocidad son menores que las del programa Sintéticos. Recomendado para lavar las prendas suavemente.

- Rápido

Este programa es adecuado para lavar rápidamente pocas prendas que no estén muy sucias.

- Lavado

Programa de lavado independiente

- Centrifugado

Programa de centrifugado independiente. Desagüe el agua jabonosa o el agua del aclarado antes de centrifugar.

- Intensivo

Para aumentar los efectos del lavado, se aumenta el tiempo del lavado principal.

Excepto los programas Rápido, Lavado simple, Escurrido y Centrifugado, los demás pueden seleccionar la función intensiva.

Recomendado para lavar la ropa de bebé y de las personas con alergias cutáneas.

- Limpieza del tambor

Programa especial para limpiar el tambor e tubo. Cuando se realiza este programa no debe añadir ropa. Al poner la cantidad adecuada de agente de blanqueado con cloro, el efecto de limpieza será mejor. Se puede utilizar este programa de acuerdo con sus necesidades.

- Función de retraso

Esta función se puede ajustar con este botón de Diferido lo que retrasa el tiempo de 3h, 6h, 9h o 12h y con la luz. Ajuste la función de retraso:

1. Seleccione un procedimiento; 2. Pulse el botón Diferido elegir el momento; 3. Pulse el Botón Inicio / Pausa para iniciar la operación de retraso

Cancele la función Diferido:

1. Pulse el botón Inicio / Pausa;

2. Pulse el botón Diferido hasta que la luz se apaga y el programa se puede iniciar manualmente.

Notas: Si hay alguna interrupción en el suministro eléctrico mientras la máquina está en funcionamiento, un sistema de memoria especial almacena el programa seleccionado y cuando se restablezca la energía, continúa su función donde lo dejó.

- Retirada de espuma

Función de comprobación de espuma: si hay demasiado detergente, se producirá un exceso de espuma, lo cual afectará al resultado del lavado y del aclarado. La lavadora lo comprobará automáticamente y activará esta función automáticamente si detecta un exceso de espuma. También recordará al usuario que utilice menos detergente en los siguientes lavados similares.

Supresión de las señales acústicas:

Esta es una función de alarma adicional en su aparato. Después de desactivar la función de alarma, el zumbador se cerrará. Después de arrancar la máquina, pulse la tecla "Temp." Botón durante 3 segundos y se escuchará un sonido y el timbre se cerrará. Para restaurar la función de zumbador, pulse el "Temp." de nuevo durante 3 segundos.

El ajuste se mantendrá hasta el próximo reinicio.

Advertencia: Después de la desactivación de la función de zumbador, los sonidos no se activarán ninguna más antes de restablecerlo.

• Tabla de programas de lavado

Descripción	Tipo de carga	Temperatura (°C)	Cajetín del Detergente			Tiempo / Velocidad
Programa	6/7kg	6/7kg	I	II	suavizante	Tiempo (MIN)	1000/ 1200 rpm
						6/7.0kg	6/7.0kg
Rapido	2.0	agua fria		●	○	15	1200
Algodón Intensivo	6/7	40		●	○	200	1200
Centrifugado	6/7	NA		x	x 15	1200
Tambor de limpieza	0	90		x	x 75	400
Algodón	6/7	60		●	○	126	1200
Sintéticos	3/3.5	40		●	○	100	800
Lana	2.0	40		●	○	80	400
Delicado	6/7	40		●	○	110	1200

La clase energética A +

Programa de pruebas de energía: Algodón intensiva 60 °C / 40 °C, Velocidad: la velocidad más alta; Otros como predeterminado.

"Cotton intensivo 60 °C / 40 °C" son el programa "estándar de algodón 60 °C / 40 °C" y el programa normal de lavado a los que la información de la etiqueta y la ficha se especifica, y que son adecuados para limpiar suciedad normal de lavado en algodón y que son los más eficientes programas en términos de consumos combinados de energía y agua para el lavado de ese tipo de coladas en de algodón, la temperatura real del agua puede diferir de la temperatura del ciclo declarado.

• Significa obligatorio

- Significa opcional

Notas: Los parámetros indicados en esta tabla son solo como referencia para el usuario.

Mantenimiento

Antes de iniciar labores de mantenimiento, desconecte el enchufe de la red y cierre el grifo.

Advertencia

• No utilice disolventes para evitar que la lavadora se estropee y que se generen o exploten gases tóxicos.
• Nunca utilice agua para rociar y limpiar la lavadora.
• No utilice detergentes que contengan PCMX para limpiar la lavadora.

■ Limpieza y mantenimiento del cuerpo de la lavadora

El mantenimiento adecuado de la lavadora puede prolongar su vida útil. Limpie la superficie con detergentes neutros no abrasivos diluidos cuando sea necesario. Si el agua se desborda, utilice un paño para secarla inmediatamente. No golpee la lavadora con objetos afilados.

Notas: No utilice ácido fórmico ni sus disolventes diluidos o productos equivalentes.

■ Limpieza del tambor interno

Limpie inmediatamente con detergente sin cloro el óxido que dejan en el tambor los objetos metálicos.

Nunca utilice un estropajo de aluminio.

■ Reparación de una lavadora congelada

Si la temperatura desciende por debajo de 0 °C y su lavadora se congela:

1. Desconecte la lavadora de la red
2. Lave el grifo con agua caliente para aflojar el tubo de admisión.
3. Extraiga el tubo de admisión y sumérjalo en agua caliente.
4. Eche agua caliente en el tambor y espere 10 minutos.
5. Vuelva a conectar el tubo de admisión al grifo y compruebe si la entrada y salida funcionan con normalidad.

Notas: Cuando vuelva a utilizar la lavadora, asegúrese de que la temperatura ambiente es superior a 0 °C.

■ Anti-congelación

Si su lavadora está ubicada en una habitación donde se pueda helar fácilmente, drene completamente el agua que queda en el tubo de admisión y en el tubo de desagüe.

Extraiga el agua que queda en el tubo de admisión:

1. Cierre el grifo
2. Desenrosque el tubo de admisión del grifo y coloque el extremo en un recipiente.

3. Ponga en marcha cualquier programa excepto el de Lavado simple o el de Escurrido. Si hay agua en el tubo de admisión, saldrá durante unos 40 segundos.

4. Vuelva a conectar el tubo de admisión al grifo.

Extraiga el agua que queda en la bomba de desagüe.

Para evitar quemaduras, hágalo cuando el agua caliente que hay dentro de la máquina se haya enfriado

Limpieza del cajetín del detergente y ranuras

Limpie el cajetín del detergente y ranuras

1. Pulse hacia abajo la flecha que se encuentra en el compartimento del suavizante dentro del cajetín;
2. Levante el gancho, extraiga el cajetín y limpie todas las ranuras con agua;
3. Vuelva a colocar el cajetín en su sitio.;

■ Limpieza del filtro de admisión

Limpie el filtro de admisión cuando no entra agua o si la que entra no es suficiente cuando el grifo está abierto.

Limpieza del filtro del grifo:

1. Cierre el grifo;
2. Seleccione cualquier programa excepto el de Lavado o el de Escurrido:
3. Pulse el botón INICIO/PAUSA (inicio/pausa) y mantenga el programa en marcha durante unos 40 segundos;
4. Extraiga el tubo de admisión del grifo;
5. Limpie el filtro con agua;
6. Vuelva a conectar el tubo de admisión.

Limpieza del filtro de la lavadora:

1. Desenrosque el tubo de admisión de la parte trasera de la máquina;
2. Extraiga el filtro con unas pinzas largas y vuelva a colocarlo en su sitio después de que lo haya limpiado;
3. Vuelva a conectar el tubo de admisión:
4. Abra el grifo y asegúrese de que no hay ninguna fuga de agua;
5. Cierre el grifo.

Notas: Generalmente, primero se limpia el filtro del grifo y después el filtro de la lavadora. Si ha limpiado solamente el filtro de la lavadora, deberá repetir los pasos 1-3 de limpieza del filtro del agua.

A Desconecte el enchufe de la red antes de su limpieza para evitar una descarga eléctrica.

Después de utilizar la lavadora, desconecte el cable de alimentación y cierre bien la puerta para evitar que los niños se pillen con ella.

- Extracción de objetos extraños

Filtro de la bomba de desagüe:

El filtro de la bomba de desagüe puede filtrar objetos extraños pequeños procedentes del lavado. Limpie el filtro periódicamente para asegurar el funcionamiento normal de la lavadora.

En primer lugar, drene el agua con la bomba de desagüe y luego ábrala para limpiar los objetos extraños del filtro de la bomba de desagüe.

Tenga cuidado si el agua está caliente.

Abra la compuerta Del filtro

Desenrosque la tapa de la bomba

Enrosque na tapa de la bomba

Cierre la compuerta del filtro

1. Desconecte el aparato
2. Si es necesario, espere a que el agua se haya enfriado.
3. Abra la compuerta del filtro. Coloque un recipiente cerca para recoger el agua.
4. Cuando ya no salga más agua, desenrosque la tapa de la bomba y extráigala.
   Tenga siempre un paño a mano para secar el agua derramada al extraer la tapa.
5. Retire los objetos extraños que se encuentren en el impulsor de la bomba rotándolo.
6. Enrosque completamente la tapa de la bomba
7. Cierre la compuerta del filtro

Advertencia

Cuando esté utilizando la lavadora y dependiendo del programa seleccionado, puede haber agua caliente en la bomba. Nunca extraiga la tapa de la bomba durante un ciclo de lavado; espere siempre a que la lavadora haya finalizado el ciclo y esté vacía. Cuando vuelva a colocar la tapa, asegúrese de que está bien apretada para que no se produzcan fugas de agua y que los niños pequeños no puedan extraerla.

Problema	Razón	Solución
La lavadora no se p marcha.	one en	- Compruebe si la puerta está bien cerrada.- Compruebe si el enchufe está bien conectado.- Compruebe si el grifo está abierto.- Compruebe si ha pulsado el botón de Inicio/Pausa.
La puerta no se abre.	El bloqueo de la máquina está activado.	-Desconecte la lavadora.
Fallo de calentamiento.	El NTC está estropeado y el tubo de calentamiento está viejo	-Puede lavar normalmente las prendas.-Solamente no lava con calor.-Llame inmediatamente al servicio técnico.
Hay una fuga de agua.	La conexión entre el tubo de admisión o el de desagüe y el grifo o la lavadora no está bien apretada.El tubo de desagüe está atascado	- Compruebe y apriete las tuberías del agua.- Limpie el tubo de desagüe y pida a un especialista que lo repare cuando sea necesario.
Sale agua por debajo de la máquina.	El tubo de admisión no está bien conectado.El tubo de desagüe tiene una fuga de agua	- Fije el tubo de admisión.- Cambie el tubo de desagüe.
El indicador o la pantalla no se encienden.	La máquina está apagada.Hay un problema en el cuadro informático.El arnés tiene un problema de conexión.	- Compruebe si hay corriente y si el enchufe está bien conectado.- En caso contrario, llame al servicio técnico.
Restos de detergente en el cajetín.	El polvo de lavado está húmedo y apelmazado.	- Limpie el cajetín.- Utilice detergentes líquidos o detergentes especiales para lavadora de tambor.
El resultado del lavado no es bueno.	Las prendas están demasiado sucias.Cantidad de detergente insuficiente	- Seleccione un programa adecuado.- Añada la cantidad de detergente adecuada acuerdo con las instrucciones del envase del detergente.
Ruido anormal.Gran vibración.		- Compruebe si se han retirado los tornillos de fijación.- Si la lavadora está sobre un suelo firme y llano.- Compruebe si hay broches, hebillas u objetos metálicos dentro.- Compruebe si las patas de la lavadora están.

Estado de los indicadores correspondientes				Descripción	Motivo	Soluc
90°C	60°C	40°C	20°C
Apagado	Apagado	Apagado	Señal luminosa	Problema de bloqueo de puerta.	No está bien cerrada	Reinicie después de cerrarla
					Llame al servicio técnico si el problema persiste.
Apagado	Apagado	Señal luminosa	Apagado	Problema de entrada de agua (el tiempo de entrada supera los 7 minutos)	El grifo no está abierto o el agua fluye demasiado despacio.El filtro de la válvula de de admisión está retorcido.La bomba de desagüe está atascada.	Abra el grifo o espere a que el agua vuelva con normalidad.Compruebe otros grifos
					Llame al servicio técnico si el problema persiste.
Apagado	Apagado	Señal luminosa	Señal luminosa	Problema de desagüe en el lavado (o tiempo de desagüe supera los 3 minutos)	El tubo de desagüe está atascado o retorcido.La bomba de desagüe atascada.	Limpie y enderece el tubo de desagüe.Lave el fil bomba de desagüe.
					Llame al servicio técnico si el problema persiste.

ción

tro de l

■ Etiqueta de cuidados

Símbolo gráfico	Ilustración	Símbolo gráfico	Ilustración
	Lavado a mano	☒	No lavar a máquina
	Lavado (a máquina y a mano incluidos)	☒	No lavar
	Limpieza en seco	☒	No limpiar en seco
[OWAB]	Limpieza en seco a caliente	☒	No retorcer
	Lejía	☒	No añadir lejía
[C3Y0]	Secado en secadora	☒	No secar en secadora
	Planchado	☒	No planchar
	Planchado al vapor	☐	Planchar con un paño
	Temperatura media y máxima 150°C	☐	Secar después de lavar
[VVT6X]	Secado en cuerda		Secar en cuerda a la sombra

Advertencia eléctrica

Para evitar un incendio, descarga eléctrica y otros accidentes, recuerde lo siguiente:

• Utilice solamente la tensión indicada en la placa. Si no está seguro de la tensión que hay en su casa, llame a la Oficina de suministro de energía local.
• Cuando utilice la función de calentamiento, la corriente máxima en la lavadora alcanzará los 10A. Por lo tanto, asegúrese de que las unidades de suministro de energía (corriente, tensión y cable) cumplen con los requisitos normales de carga de la máquina.
• Proteja adecuadamente el cable de alimentación. Fije bien el cable de alimentación para que nadie ni nada tropiece con él y se produzcan daños. Preste especial atención al enchufe. Este deberá c fácilmente al tomacorriente y preste especial atención también a la ubicación del mismo.
• No sobrecargue el tomacorriente ni utilice un alargador de cable. La sobrecarga del cable podría provocar un incendio o una descarga eléctrica. No desconecte el enchufe con las manos mojadas.
• Para su seguridad, el enchufe del cable de alimentación deberá estar conectado a un tomacorriente tripolar puesto a tierra. Compruebe y asegúrese de que su tomacorriente está puesto a tierra de manera adecuada y fiable.

•

NVR-4700 6K1000

NVR-4701 7K1200

Tensión de alimentación 220 -240V/ 50Hz 220 -240V/ 50Hz
Potencia total absorbida 2150W	2150W
Presión de agua 0.05MPa~1Mpa	0.05MPa~1Mpa
Capacidad de lavado 6Kg 7Kg
Velocidad máxima decentrifugado (rpm)	1000	1200
Dimensiones AxAxF mm 850x595x470mm 850x595x495mm
Peso Líquido 54Kg 61Kg

Marca: NEVIR

Modelo: NVR-4700 6K1000/ NVR-4701 7K1200

Capacidad nominal: 6 kg/7kg

Clase de eficiencia energética: A+

EU Ecolabel: N / A

196/224kwh de consumo de energía por año, sobre la base de 220 ciclos normales de lavado para algodón programas a 60 °C y 40 °C con carga completa y parcial, y el consumo de la

modos de bajo consumo. El consumo real depende de cómo se utiliza el aparato.

Consumo de agua 9240/10800 litros por año, sobre la base de 220 ciclos normales de lavado para algodón

programas a 60 °C y 40 °C con carga completa y parcial. Consumo real de agua depende

sobre la forma de utilización del aparato.

1. Ajuste de programa para las pruebas de conformidad con EN60456-2011 norma aplicable.
2. Cuando se utilizan los programas de prueba, se lava la carga indicada con velocidad máxima de centrifugado.
3. Los parámetros reales dependerán de cómo se utiliza la aplicación, y tal vez diferente con los parámetros de la tabla mencionada anteriormente

Velocidad máxima de centrifugado: 1000/1200rpm

Spin-Clase de eficiencia de secado C/B en una escala de G (menos eficiente) a A (más eficiente)

Apagado Modo Consumo de energía: 0,5 W

Izquierda en el modo de consumo de energía: 0,5 W

Ruido aéreo (spinning): 75/77

Ruido aéreo (a 60 °C): 75/77

DECLARACIÓN DE CONFORMIDAD

NEVIR, S.A. declara bajo su responsabilidad que el aparato indicado cumple los requisitos de las siguientes directivas:

DIRECTIVA EMC

LOW VOLTAGE DIRECTIVA EEC

EMC: 2004/108/EC

LVD : 2006/95/EC

Descripción del aparato:

"LAVADORA 6K 1000"

Modelo NEVIR: NVR-4700 6K1000

"LAVADORA 7K 1200"

Modelo NEVIR: NVR-4701 7K1200

Importador: NEVIR, S.A.

Dirección del importador: NEVIR, S.A.

C/

Canteros,

14

Parque Empresarial Puerta de Madrid

28830 San Fernando de Henares, Madrid
