Calpe - Radio del coche Mx Onda - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radiocasete autorreverse con sintonizador sintetizado AM/FM estéreo
Marca	Mx Onda
Modelo	Calpe
Dimensiones	178 x 51 x 150 mm
Alimentación	12 V CC, negativo a masa
Fusible	1 A (memoria) y 5 A (principal)
Rango de frecuencia FM	87.5 - 108 MHz
Sensibilidad FM	10 dB
Separación de canales FM	30 dB
Relación señal/ruido FM	60 dB
Rango de frecuencia AM	522 - 1620 kHz
Sensibilidad AM	30 dB
Relación señal/ruido AM	50 dB
Respuesta de frecuencia (cinta)	50 Hz - 12.5 kHz (± 3 dB)
Velocidad de la cinta	4.7 cm/s, +3%, -1%
Fluctuación y lloro (cinta)	0.3% (WRMS)
Impedancia de altavoces	4 - 8 ohmios
Respuesta de graves	100 Hz ± 10 dB
Respuesta de agudos	10 kHz ± 10 dB
Entrada auxiliar (CD)	Nivel 500 mV, impedancia 600 ohmios
Funciones principales	Radio AM/FM, reproductor de casetes, entrada auxiliar para CD, panel frontal extraíble, memorias, sintonía automática, automemoria, control de graves/agudos, fader, balance, loudness
Panel frontal	Extraíble y desmontable, con caja de protección
Mantenimiento	Limpiar cabezales cada dos semanas con alcohol y soporte no metálico
Contactos	No tocar; limpiar con paño seco si están sucios
Información adicional	Uso de cintas C-120 no recomendado; no exponer panel a altas temperaturas o impactos

Preguntas frecuentes - Calpe Mx Onda

¿Cómo instalo el radiocasete Mx Onda Calpe en el tablero?

Acople el soporte al tablero y doble una orejeta con un destornillador según el grosor del tablero. Luego inserte el aparato y fíjelo con la brida de sujeción.

¿Cómo retiro el panel frontal?

Pulse el botón de expulsión del panel frontal; la parte izquierda se proyectará hacia delante. Tire de esa parte hacia usted para extraerlo. Guárdelo en la caja de protección.

¿Cómo limpio los cabezales del casete?

Cada dos semanas, limpie los cabezales con un algodón humedecido en alcohol y un soporte no metálico. Esto evita pérdida de agudos y volumen.

¿Qué hago si el panel frontal no se acopla correctamente?

Inserte primero el panel en la pestaña de sujeción del lado derecho y luego empuje suavemente sobre el cuerpo. No ejerza presión sobre la pantalla o botones. Si no encaja, revise los contactos.

¿Cómo guardo emisoras en la memoria?

Para automemoria, pulse el botón de automemoria/barrido durante más de 2 segundos; se almacenarán las 6 mejores emisoras. Para guardar una manualmente, sintonice la emisora y mantenga pulsado uno de los 6 botones de memoria durante unos segundos.

¿Por qué no se escucha sonido estéreo en FM?

Puede que la señal sea débil. Pulse el selector mono/estéreo para cambiar a mono si la indicación estéreo no aparece. En condiciones normales, debe estar en estéreo.

¿Cómo conecto un reproductor de CD externo?

Inserte la clavija del reproductor en la entrada de CD (conector auxiliar). Las siglas 'CD' aparecerán en la pantalla. Presione el botón CD para activar/desactivar la entrada.

¿Qué hacer si la cinta no se reproduce correctamente?

Verifique que la cinta no esté floja; si lo está, ténsela antes de insertarla. No use cintas C-120. Limpie los cabezales si hay pérdida de calidad.

¿Cómo ajusto el balance y el fader?

Para balance, tire del mando de volumen hacia fuera y gírelo para ajustar izquierda/derecha. Para fader, gire el control FADER: a la derecha atenúa altavoces delanteros y a la izquierda los traseros.

¿Dónde puedo descargar el manual de instrucciones?

En notice-facile.com puede descargar el manual en PDF gratis. También puede solicitar una traducción a su idioma proporcionando su correo electrónico.

MANUAL DE USUARIO Calpe Mx Onda

Manual de instrucciones

RADIOCASETE AUTORREVERSE, SINTONIZADOR SINTETIZADO DE AM/FM ESTÉREO, AUTOMEMORIA Y CARÁTULA EXTRAÍBLE

Modelo: CALPE

- Este producto ha sido diseñado para su instalación en el tablero de instrumentos, en el hueco destinado al aparato de radio. Si dicho hueco es demasiado pequeño, agrándelo tal como se muestra más abajo.

PROCEDIMIENTO DE INSTALACIÓN

- Acoplar el soporte al tablero de instrumentos. Con un destornillador, doblar hacia fuera una de las tres orejetas. Elegir la más adecuada según el grosor del tablero.

INSTALACIÓN CON LA BRIDA DE SUJECIÓN

COMO RETIRAR EL APARATO

1. Retirar la carátula extraíble.
2. Insertar las pinzas extractoras en las correspondientes ranuras del lado izquierdo y derecho del aparato.
3. Una vez retirado el aparato de su alojamiento, quitar el cableado eléctrico para poder sacarlo totalmente.

Presionar con un destornillador y tirar hacia fuera del resorte

UTILIZACIÓN DEL PANEL FRONTAL DESMONTABLE

El panel frontal de este aparato puede retirarse para evitar el robo.

EXTRACCIÓN DE LA CARÁTULA FRONTAL

• Pulse el botón de expulsión y la parte izquierda del panel saldrá proyectada hacia delante.
• Para retirar el panel frontal, tire de su parte izquierda hacia Vd.
• Para proteger el panel frontal, una vez retirado, colóquelo dentro de la caja de protección que se suministra.

INSERCIÓN DE LA CARÁTULA FRONTAL

• Cuando vuelva a colocar el panel frontal, no ejerza presión sobre la pantalla o los botones de mando.
• Inserte el panel frontal en la pestaña de sujección situada en la parte derecha del aparato y empuje el panel frontal sobre el cuerpo del aparato. Tenga en cuenta que si el panel frontal no está correctamente acoplado, puede que el botón de expulsión no libere el panel o que los restantes botones de mando no funcionen correctamente.

- No toque los contactos del panel frontal o del cuerpo principal, pues ello podría dar lugar a que su contacto eléctrico presentara fallos. Si sobre los contactos se depositara suciedad o cualquier otra substancia, frótelos con un paño limpio y seco.

- No deje el panel frontal en ningún sitio expuesto a altas temperaturas o directamente a la luz solar.

- No deje caer el panel frontal ni lo someta a impactos fuertes.

- No permita que la superficie del panel frontal esté en contacto con agentes volátiles como gasolina, disolventes o insecticidas.

- No intente nunca desmontar el panel frontal.

CONEXIÓN


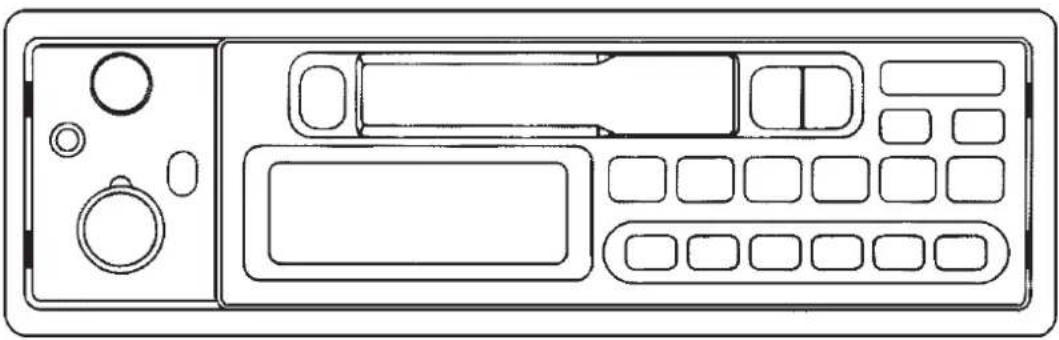

1. CONEXIÓN/DESCONEXIÓN Y VOLUMEN, TIRANDO BALANCE

2. CONTROL FADER

3. ENTRADA DE CD

4. CONTROL DE GRAVES TIRANDO, CONTROL DE AGUDOS

5. BOTÓN DE EXPULSIÓN DE LA CINTA

6. ALOJAMIENTO DEL CASETE

7. BOTÓN DE REBOBINADO

8. BOTÓN DE INVERSIÓN, CAMBIO DE CARA (CINTA)

9. BOTÓN DE AVANCE RÁPIDO

10. SELECTOR DE REALCE (LOUDNESS)

11. BOTÓN DE CD

12. BOTÓN DE SINTONÍA MANUAL ARRIBA/ABAJO

13. SELECTOR RADIO MONITOR

14. SELECTOR DE AUTOSINTONÍA (ATR)

15. BOTÓN DE AUTOMEMORIA/BARRIDO DE MEMORIAS

16. BOTÓN DE SINTONÍA AUTOMÁTICA

17. SELECTOR MONO/ESTÉREO

18. SELECTOR DE BANDAS

19. BOTONES DE MEMORIA

20. DISPLAY DE CRISTAL LIQUIDO (LCD)

21. BOTÓN DE EXPULSIÓN DEL PANEL FRONTAL

1. CONEXIÓN/DESCONEXIÓN Y VOLUMEN, TIRANDO BALANCE

Para encender el aparato, gire este mando a derechas. Regular el nivel de volumen deseado. Para regular el balance entre los altavoces derechos e izquierdos, tire de este botón hacia fuera y hágalo girar.

2. CONTROL DE FADER (FADER)

Para atenuar los altavoces delanteros, girar este mando hacia la derecha. Para atenuar los altavoces traseros, girar este mando hacia la izquierda.

3. ENTRADA DE CD

Insertar la clavija del reproductor de CD en este conector. Las siglas "CD" aparecerán en la pantalla LCD.

4. CONTROL DE GRAVES, TIRANDO CONTROL DE AGUDOS

Para reforzar los tonos graves, girar este botón hacia la derecha, para atenuar los tonos graves girar este botón hacia la izquierda. Tirando hacia fuera y girando el botón a la derecha se realizan los tonos agudos y viceversa.

5. BOTÓN DE EXPULSIÓN DE LA CINTA

Cuando se pulse este botón, la cinta será expulsada y el aparato pasará a la modalidad de radio.

6. ALOJAMIENTO DEL CASETE

Para activar la modalidad de casete, introduzca una cinta en dicho compartimento.

7. BOTÓN DE REBONINADO

Presione este botón para rebobinar la cinta rápidamente. Para volver a la reproducción normal, pulse suavemente el botón de avance rápido.

8. BOTÓN DE INVERSIÓN, CAMBIO DE CARA (PROGRAM)

Si, durante la reproducción de la cinta, se pulsa simultáneamente los botones de avance rápido y el de rebobinado, se reproducirá automáticamente la otra cara de la cinta.

9. BOTÓN DE AVANCE RÁPIDO

Presione este botón para avanzar la cinta rápidamente. Para volver a la reproducción normal, pulse suavemente el botón de rebobinado.

10. SELECTOR DE REALCE (LOUDNESS)

Pulsando este botón se realizan los tonos graves y agudos, cuando el nivel de volumen se encuentra situado a baja potencia.

11. BOTÓN DE CD

Presionando este botón se conectará o desconectará la entrada para CD.

12. BOTÓN DE SINTONÍA MANUAL ARRIBA/ABAJO

Los botones de sintonía se utilizan principalmente para llevar a cabo la sintonía fina. Para las frecuencias más altas pulse el botón UP (ARRIBA), para las frecuencias más bajas pulse el botón DOWN (ABAJO).

13. SELECTOR RADIO MONITOR

Si durante la utilización del equipo en el modo de cinta o de CD, se pulsa este botón, se escuchará la radio.

Para cancelar esta función presione nuevamente este botón.

14. SELECTOR DE AUTOSINTONÍA (ATR)

15. BOTÓN DE AUTOMEMORIA/BARRIDO DE MEMORIAS

Presion este botón durante más de 2 segundos, el receptor automáticamente sintonizará y memorizará las 6 estaciones mejor recibidas. Esta función sera muy adecuada para cuando Vd. se dirija a otra ciudad que tenga emisoras de frecuencias distintas a la habitual.

Si se presiona este botón durante menos de 2 segundos, el receptor explorará las 6 estaciones previamente memorizadas.

16. BOTÓN DE SINTONÍA AUTOMÁTICA

Si se pulsa el botón (SEEK) sintonizará automáticamente la estación adyacente superior cuya recepción sea más clara.

17. SELECTOR MONO/ESTÉREO

Este botón debe ser pulsado cuando la señal de FM recibida sea débil o la indicación de FM estéreo no este presente. En condiciones normales este selector debe estar en la posición estéreo.

18. SELECTOR DE BANDA

Pulse este botón para seleccionar AM o FM (FM1, FM2, FM3).

19. BOTONES DE MEMORIAS AJUSTABLES

Cuando se pulsa cualquiera de estos 6 botones, se sintoniza la estación previamente memorizada en dicho botón. Para borrar cualquiera de las memorias almacenadas y una vez sintonizada la nueva estación, pulsar el botón de memoria elegido durante unos segundos.

20. DISPLAY DE CRISTAL LÍQUIDO

21. BOTÓN DE EXPULSIÓN DEL PANEL FRONTAL

Al pulsar este botón, la parte izquierda del panel frontal saldrá proyectada hacia delante. Para extraer el panel, tire de la parte izquierda hacia Vd.

- Se recomienda no utilizar cintas gruesas o del tipo C- 120.

- En la modalidad de casete la causa más corriente de los defectos del sonido son provocados por la suciedad de la cabeza.

- Para evitar deterioro de sus cintas, procure no colocarlas sobre el asiento, el panel de instrumentos, la bandeja trasera, cerca de la calefacción o campos magnéticos y cuando no las utilice devuélvalas a su caja de plástico protector.

- Si la cinta en la casete está floja puede ser enrollada por el mecanismo de tracción y causar daños al aparato o a la propia cinta. Antes de insertar la cinta en su alojamiento compruebe las condiciones de ésta y si la encuentra floja, ténsela como muestra la figura.

- El uso continuado de cintas puede ensuciar la cabeza con la consiguiente pérdida de agudos y volumen en la reproducción. Procure cada dos semanas (depende de su uso) limpiar la cabeza con un algodón con alcohol y un soporte no metálico.

Margen de frecuencia 87.5 - 108 MHz

Sensibilidad útil 10 dB

Separación de canales 30 dB

Relación señal/ruido 60 dB

SECCIÓN AM

Margen de frecuencia 522 - 1620 kHz

Sensibilidad útil 30 dB

Relación señal/ruido 50 dB

SECCIÓN CINTA

Fluctuación y lloro 0.3% (WRMS)

Separación de canales 35 dB

Relación señal/ruido 45 dB

Respuesta de frecuencia 50 Hz - 12.5 kHz (± 3 dB)

Velocidad cinta 4.7 cm/Sec, + 3%, - 1%

AUDIO

Impedancia de altavoces 4 Ohm - 8 Ohm

Respuesta de agudos 10 kHz ± 10 dB

Respuesta de graves 100 Hz ± 10 dB

GENERAL

Alimentación DC 12 V

Polaridad Negativo chasis

Dimensiones 178 x 51 x 150 mm

ENT. AUXILIAR (CD)

Nivel de entrada 500 mV

Impedancia 600 Ohm

Respuesta de frecuencia 10 Hz-10 kHz (± 3 dB)

"Mx Onda" es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [e-mail]

http://www.mxonda.es
