Tipo de producto	Radiocasete para automóvil
Marca	Mx Onda
Modelo	Mojácar
Dimensiones	179 x 50 x 151 mm
Tensión de alimentación	13,8 V CC (negativo a chasis)
Potencia de salida	2 x 7 W máx.
Rango de frecuencia FM	87,5 MHz - 108 MHz
Rango de frecuencia AM	520 kHz - 1640 kHz
Velocidad de la cinta	4,75 cm/s
Control de volumen	Sí, giratorio
Control de tono	Sí, ajuste de agudos/graves
Control dinámico de graves (D.B.B.)	Sí
Control de balance	Sí, ajuste izquierda/derecha
Selector de banda	AM/FM
Selector mono/estéreo	Sí
Selector local/distancia	Sí
Avance rápido y expulsión	Sí
Indicador FM estéreo	Sí
Indicador distancia	Sí
Tipo de sintonía	Manual (giratorio)
Instalación	Soporte extraíble con lengüetas

Preguntas frecuentes - Mojacar Mx Onda

¿Cómo ajustar el volumen en el radiocasete Mojácar?

¿Cómo cambiar entre las bandas FM y AM?

¿Qué indica la lámpara DX en el panel?

¿Cómo activar el refuerzo de graves?

¿Cómo expulsar la cinta del radiocasete?

¿Cuáles son las dimensiones del radiocasete Mojácar?

¿Cuál es la tensión de alimentación necesaria?

¿Cómo sintonizar emisoras?

¿Qué hacer si la recepción FM es débil?

¿Cómo instalar el soporte extraíble?

MANUAL DE USUARIO Mojacar Mx Onda

Manual de instrucciones

RADIOCASETE

Modelo: MOJÁCAR

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

Pulsando este botón se conecta el autorradio y se ilumina el panel de mandos.

1. CONTROL DE VOLUMEN (VOL)

Girando este mando a la derecha se incrementa el volumen del equipo.

1. CONTROL DE TONO (TON)

Girando este mando a derechas se realizan los tonos AGUDOS, si se gira a izquierdas se realizan los tonos GRAVES.

1. CONTROL DINÁMICO DE GRAVES (D.B.B.)

Pulsando este botón se realizan los tonos GRAVES.

1. CONTROL DE AVANCE RÁPIDO Y EXPULSOR (▲)

Pulsando este botón hasta la mitad de su recorrido, la cinta avanza rápidamente. Si por el contrario se presiona hasta el final se produce la expulsión de la cinta.

1. INDICACIÓN DE FM ESTÉREO (ST)

La lámpara se ilumina cuando la señal de FM recibida es estereofónica.

7. INDICADOR DISTANCIA (DX)

La lámpara se ilumina cuando está recibiendo en modo DISTANCIA, cuando esta lámpara está apagada la recepción es en modo LOCAL.

8. CONMUTADOR DE ESTACIÓN LOCAL/DISTANCIA (LO/DX)

Pulsando este botón se atenúa la sensibilidad del sintonizador, de forma que solo puedan ser recibidas las estaciones FM/AM fuertes y claras. El indicador (DX) se apagará.

9. SELECTOR MONO/ESTÉREO (ST/MO)

Este selector debe ser usado en la posición MONO cuando la señal de FM recibida es débil o la indicación de FM no se ilumina. En condiciones normales este selector debe estar en la posición ESTÉREO.

10. SELECTOR DE AM/FM (BAND)

Pulsando este botón se conmuta el receptor a la banda de FM o AM.

11. CONTROL DE SINTONÍA (TUN)

Girando este mando en uno u otro sentido, se sintonizan las distintas estaciones de AM o FM.

12. CONTROL DE BALANCE (BAL)

Girando este mando a la derecha o a la izquierda se regula el nivel del altavoz derecho o izquierdo.

13. ESCALA DE SINTONÍA

El punto de sintonía indica la posición sobre el dial de recepción de AM o FM.

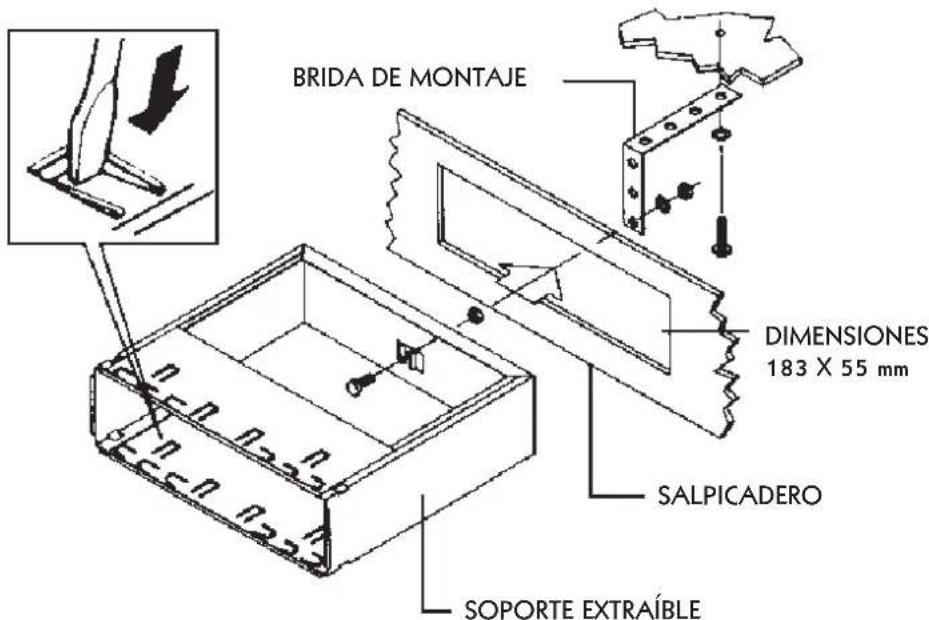

INSTALACIÓN DEL SOPORTE EXTRAÍBLE

1. Adapte el hueco destinado al aparato de radio. Si dicho hueco es demasiado pequeño, agrándelo tal como se muestra el la figura.
2. Insertar el módulo extraíble en el hueco destinado a tal fin, seleccionar las lengüetas apropiadas, según el grosor del material del salpicadero, doblándolas hacia dentro para sujetar el módulo extraíble.
3. Para asegurar el montaje, es conveniente utilizar la brida de sujeción.

ESQUEMA DE CONEXIONES

CARACTERÍSTICAS TÉCNICAS

SECCIÓN RADIO (FM)

Margen de frecuencia 87,5 MHz - 108 MHz

Frecuencia intermedia 10,7 MHz

Sensibilidad útil 10 dB

Relación señal/ruido 50 dB

Rechazo frecuencia imagen 55 dB

Separación de canales 30 dB

SECCIÓN RADIO (AM)

Margen de frecuencia 520 KHz - 1640 KHz

Frecuencia intermedia 455 KHz

Sensibilidad útil 33 dB

SECCIÓN CINTA

Velocidad de cinta 4,75 cm/seg

Fluctuación y lloro 0.3%

Modulación cruzada 40 dB (1 KHz)

Respuesta de frecuencia 70 Hz- 10 KHz

Separación de canales 30 dB

Relación señal/ruido 40 dB

CARACTERÍSTICAS GENERALES

Potencia de salida 2 x 7 Watios máximo

Tensión de alimentación 13,8 V negativo a chasis

Dimensiones 179 x 50 x 151 mm

Especificaciones sujetas a cambio sin previo aviso.

"Mx Onda" es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)
