Tipo de producto	Radio de coche
Marca	Mx Onda
Modelo	Noya
Dimensiones (estándar DIN)	180 mm x 50 mm x 150 mm (Ancho x Alto x Fondo)
Peso	0.5 kg
Alimentación	12 V CC (negativo a masa)
Consumo máximo	10 A
Potencia de salida	4 x 50 W (máx.)
Pantalla	LCD retroiluminada
Funciones de radio	AM/FM, RDS, presintonías (30 FM + 10 AM)
Reproducción de audio	USB, AUX, ranura para tarjeta SD
Conectividad	Bluetooth 5.0 (manos libres, transmisión de música)
Ecualizador	Preajustes: Pop, Rock, Clásica, Planos
Control remoto	Sí (incluido, por infrarrojos)
Entradas/salidas	Salida de audio RCA (2 canales), entrada de antena
Idiomas del menú	ES, EN, FR, DE, IT, PT
Montaje	Empotrable (tamaño DIN simple)
Accesorios incluidos	Marco de montaje, tornillos, cable de alimentación, control remoto
Limpieza y mantenimiento	Limpiar con un paño seco y suave. No usar disolventes.
Seguridad	Usar únicamente la tensión indicada. Desconectar la batería antes de la instalación.
Piezas de repuesto y reparación	Contactar con el servicio técnico autorizado de Mx Onda.
Garantía	2 años

Preguntas frecuentes - Noya Mx Onda

¿Cómo instalo el radio Mx Onda Noya en mi coche?

Para instalar el radio, primero desconecte el terminal negativo de la batería. Luego, retire la unidad de radio original si la hay. Conecte el arnés de cableado del Mx Onda Noya al mazo de cables del coche (cables de alimentación, altavoces y antena). Inserte la unidad en el hueco DIN y fíjela con el marco y tornillos incluidos. Vuelva a conectar la batería y pruebe el equipo.

¿Cómo conecto mi teléfono por Bluetooth?

Active Bluetooth en su teléfono. En el radio, presione el botón BT o entre en el menú Bluetooth. Seleccione 'Buscar dispositivos' y elija 'Mx Onda Noya' en su teléfono. Confirme el emparejamiento (código 0000 si se solicita). Una vez emparejado, podrá reproducir música y realizar llamadas manos libres.

¿Cómo configuro las emisoras de radio?

Pulse el botón MODE hasta seleccionar RADIO. Utilice los botones TUNE+/- para sintonizar manualmente o mantenga pulsado SEEK para búsqueda automática. Para guardar una emisora, mantenga presionado uno de los botones numéricos (1-6). Así quedará almacenada en la posición presintonía correspondiente.

¿Por qué no se enciende el radio?

Verifique la conexión del cable de alimentación: asegúrese de que el cable rojo (+12 V) esté conectado a una fuente con llave de encendido y el cable amarillo (+12 V permanente) a la batería. Compruebe el fusible del radio (generalmente de 10 A). Si el radio sigue sin encender, revise la conexión a tierra (cable negro) y el estado de la batería del coche.

¿Cómo reinicio el equipo a valores de fábrica?

Para restablecer el radio, busque el botón de reinicio (RST) en el panel frontal (un pequeño orificio). Use un objeto puntiagudo como un clip para presionarlo durante 2 segundos. También puede desconectar la batería del coche durante 10 minutos. Esto borrará todas las configuraciones de usuario y presintonías.

¿Puedo reproducir música desde un USB?

Sí, inserte una unidad USB con formato FAT32 en el puerto USB del panel frontal. El radio detectará automáticamente los archivos de audio (MP3, WMA, WAV). Use los botones de navegación para seleccionar canciones y carpetas. La reproducción comienza automáticamente desde el primer archivo.

¿Cómo ajusto el sonido (graves, agudos, balance)?

Pulse el botón SEL/AUDIO repetidamente para recorrer los modos de ajuste: BASS (graves), TREBLE (agudos), BALANCE (izquierda/derecha), FADER (delantero/trasero). Gire la perilla de volumen para cambiar el valor de cada parámetro. Presione SEL para confirmar y salir.

¿Qué hacer si el control remoto no funciona?

Primero, compruebe que las pilas del mando a distancia no estén agotadas (cambie por unas nuevas tipo CR2032). Asegúrese de que no haya obstáculos entre el mando y el sensor del radio. Apunte directamente al panel frontal. Si sigue sin funcionar, puede que el sensor esté dañado; contacte con el servicio técnico.

¿Se puede conectar un amplificador externo?

Sí, el Mx Onda Noya dispone de salidas RCA de audio (2 canales). Conecte un cable RCA desde la salida del radio a la entrada del amplificador externo. Asegúrese de conectar también el cable de control remoto (azul) del radio a la entrada REM del amplificador para que se encienda automáticamente.

¿Dónde puedo encontrar el manual de usuario completo?

Puede descargar el manual de usuario en formato PDF desde el sitio web de Mx Onda o desde plataformas como notice-facile.com. En esta página encontrará el manual gratuito en varios idiomas, incluyendo español.

MANUAL DE USUARIO Noya Mx Onda

Manual de instrucciones

RADIOCASETE AUTOSTOP, SINTONIZADOR SINTETIZADO DE AM/FM ESTEREO, AUTOMEMORIA Y PANEL FRONTAL EXTRAÍBLE

Modelo: NOYA

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

CONEXIÓN

- Este autorradio está diseñado para funcionar en vehículos cuya batería sea de 12 V y negativo a chasis.

- Conectar el cable negro a chasis o al negativo (-) de la batería. Asegúrese de la perfecta conexión de este cable.

- Durante la instalación mantenga el autorradio en posición de apagado.

- El cable amarillo mantiene las memorias. Conectar este cable a + 12 V (batería), NUNCA A UN POSITIVO QUE ACTÚE SOBRE EL ENCENDIDO DEL VEHÍCULO. Esto puede causar que las memorias no funcionen correctamente.

- Conectar el cable rojo a + 12 V bajo llave de contacto.

- El cable naranja proporciona + 12 V para alimentar una antena eléctrica o automática cuando se conecta el autorradio.

CONEXIÓN DE LOS ALTAVOCES

INSTALACIÓN

- Si usted tiene el propósito de efectuar taladros o cualquier otro tipo de trabajo en su vehículo, póngase en contacto con el instalador más próximo, para su asesoramiento.

- Este producto ha sido diseñado para su instalación en el tablero de instrumentos, en el hueco destinado al aparato de radio. Si dicho hueco es demasiado pequeño, agrándelo hasta 50 x 178 mm.

- Acoplar el soporte en el hueco del tablero de instrumentos y con ayuda de un destornillador doblar hacia fuera las lengüetas de fijación. Elegir las más adecuadas según el grosor del tablero.

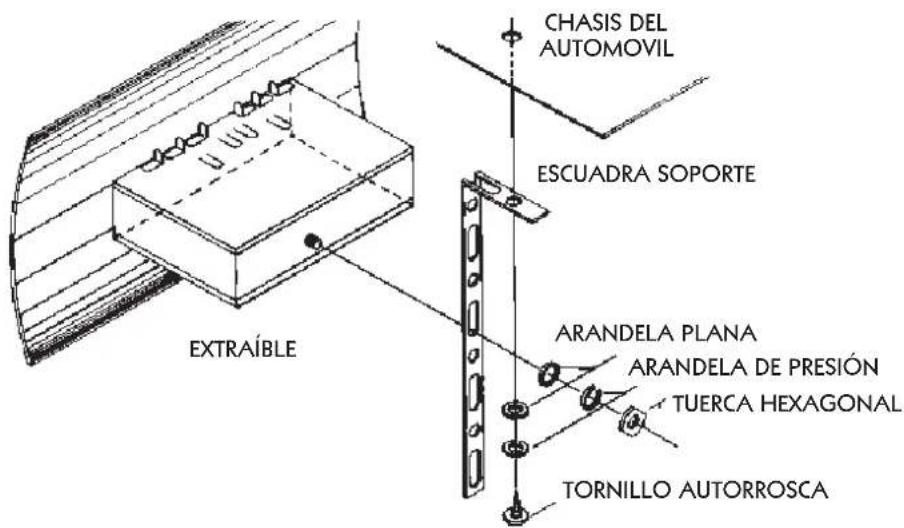

- Si fuera necesario, utilizar la escuadra soporte y sus correspondientes accesorios según se muestra en la figura.

EXTRACCIÓN DEL PANEL FRONTAL

1. Accione el botón 1.

2. Para retirar el panel frontal, tire de la parte derecha hacia Vd.

- Ponga cuidado en no ejercer presión sobre la pantalla o en no dejar caer el panel frontal.

INSERCIÓN DEL PANEL FRONTAL

1. Inserte el panel frontal en las pestañas de sujeción en la parte izquierda del aparato.

2. Empuje el panel frontal sobre el cuerpo del aparato.

- Tenga en cuenta que si el panel frontal no esta correctamente acoplado, puede que el botón de expulsión (1) no libere el panel o que los restantes botones de mando no funcionen correctamente.

PRECAUCIONES

No toque los contactos del panel frontal o del cuerpo principal, puede ello podría dar lugar a que su contacto eléctrico presente fallos. Si sobre los contactos se deposita suciedad o cualquier otra substancia, frótelos con un paño limpio y seco.

USO DE LOS MANDOS DEL PANEL FRONTAL

1. BOTÓN DE ENCENDIDO/APAGADO, CONTROL DE VOLUMEN
2. BOTÓN CONTROL DE BALANCE
3. BOTÓN CONTROL DE TONO
4. BOTÓN DE EXPULSIÓN/AVANCE RÁPIDO (CINTA)
5. BOTÓN DE SINTONÍA MANUAL/BÚSQUEDA AUTOMÁTICA (V)
6. BOTÓN DE SINTONÍA MANUAL/BÚSQUEDA. AUTOMÁTICA ( )
7. SELECTOR DE BANDAS
8. BOTÓN DE REALCE (LOUDNES)
9. SELECTOR LOCAL/DISTANCIA
10. BOTÓN DE EXPLORACIÓN/MEMORIZACIÓN AUTOMÁTICA
11. BOTONES DE MEMORIA
12. BOTÓN DE EXPULSIÓN DEL PANEL FRONTAL

Para encender el autorradio girar el botón hacia la derecha, para apagarlo girarlo hacia la izquierda.

Para aumentar el nivel de volumen girar este botón hacia la derecha, para disminuir el nivel volumen girarlo hacia la izquierda.

2. BOTÓN CONTROL DE BALANCE (BAL)

Para atenuar el canal izquierdo girar este botón hacia la derecha, para atenuar el canal derecho girar este botón hacia la izquierda.

3. BOTÓN CONTROL DE TONO (TONE)

Girar este botón hacia la derecha para reforzar los tonos agudos, para reforzar los tonos graves girar este botón hacia la izquierda.

4. BOTÓN DE EXPULSIÓN AVANCE RÁPIDO (▲) (▶)

• Si se pulsa este botón hasta la mitad de su recorrido la cinta avanzará a gran velocidad, para volver al modo de reproducción normal basta con pulsar nuevamente este botón.
• Para expulsar la cinta, pulsar este botón hasta el fondo y el aparato pasará a la modalidad de radio.

5, 6. BOTONES DE SINTONÍA MANUAL/BÚSQUEDA AUTOMÁTICA TUNE (v), TUNE (x)

Los botones de sintonía se utilizan principalmente para llevar a cabo la sintonía fina. Para las frecuencias más altas pulse el botón (λ), para las frecuencias más bajas pulse el botón (ν).

Si se pulsa el botón (▲) durante más de 3 segundos se sintonizará automáticamente la estación adyacente superior cuya recepción sea más clara, si se pulsa el botón (▼) durante más de 3 segundos se sintonizará automáticamente la estación adyacente inferior cuya recepción sea más clara.

7. SELECTOR DE BANDAS (BND)

Pulse este botón para seleccionar AM (MW) o FM (FM1, FM2, FM3). La pantalla le indicará si la recepción se encuentra en la banda de AM (MW) o FM (FM1, FM2, FM3).

8. BOTÓN DE REALCE (LD)

Pulsando este botón se realizan los tonos graves y agudos, cuando el nivel de volumen se encuentra situado a baja potencia. Las siglas LOUD aparecerán en la pantalla.

9. BOTÓN SELECTOR LOCAL/DISTANCIA (LOC)

Para recibir estaciones locales pulse este botón, en la pantalla aparecerán las siglas LOC. Para desconectarlo, pulse de nuevo este botón y recibirá las estaciones distantes.

10. BOTÓN DE EXPLORACIÓN/MEMORIZACIÓN AUTOMÁTICA (BSM)

Este botón realiza dos funciones dependiendo del tiempo que este sea presionado.

- Cuando se pulsa este botón durante más de 3 segundos, el receptor automáticamente sintonizará y memorizará las 6 estaciones mejor recibidas. Esta función será muy adecuada para cuando Vd. Se dirija a otra ciudad que tenga emisoras de frecuencia distinta a la habitual.

- Cuando se pulsa este botón durante menos de 3 segundos, el receptor explorará las 18 estaciones previamente memorizadas, parándose 5 segundos en cada una de ellas e indicando su frecuencia y el número de la memoria.

11. BOTONES DE MEMORIA (1...6)

Utilice estos botones para memorizar hasta 18 estaciones en FM y 6 estaciones en AM (MW). Pulse momentáneamente el botón (BAND), para seleccionar la banda y sintonice la estación deseada con la SINTONIA AUTOMÁTICA o MANUAL. Para memorizar la estación, pulse más de 3 segundos uno de los 6 botones de memoria.

12. BOTÓN DE EXPULSIÓN DEL PANEL FRONTAL

Al accionar este botón la parte derecha del panel frontal saldrá proyectada hacia delante.

Para extraer el panel, tire de la parte derecha hacia Vd.

- Se recomienda no utilizar cintas gruesas o del tipo C-120.

- En la modalidad de casete la causa más corriente de los defectos del sonido son provocados por la suciedad de la cabeza.

- Para evitar deterioro de sus cintas, procure no colocarlas sobre el asiento, el panel de instrumentos, la bandeja trasera, cerca de la calefacción o campos magnéticos y cuando no las utilice devuélvalas a su caja de plástico protector.

- Si la cinta en la casete está floja puede ser enrollada por el mecanismo de tracción y causar daños al aparato o a la propia cinta. Antes de insertar la cinta en su alojamiento compruebe las condiciones de ésta y si la encuentra floja, ténsela como muestra la figura.

- El uso continuado de cintas puede ensuciar la cabeza con la consiguiente pérdida de agudos y volumen en la reproducción. Procure cada dos semanas (depende de su uso) limpiar la cabeza con un algodón con alcohol y un soporte no metálico.

Margen de frecuencia 87,5 - 108 MHz

Sensibilidad útil 3,9 μV

Rechazo de frecuencia imagen 50 dB

Pasos de frecuencia 50 kHz

SECCIÓN RADIO (AM)

Margen de frecuencia 522 - 1620 kHz

Sensibilidad útil 39,8 μV

Rechazo frecuencia imagen 50 dB

Relacion señal/ruido 50 dB

Pasos de frecuencia 9 kHz

SECCIÓN CINTA

Velocidad cinta 4,75 cm/seg

Fluctuacion y lloro 0,25 %

Relacion señal/ruido 50 dB

CARACTERÍSTICAS GENERALES

Potencia de salida 2 x 7 watios maximo

Tension de alimentacion 13,8 V

Dimensiones 178 x 50 x 150 mm

Especificaciones sujetas a cambio sin previo aviso.

"Mx Onda" es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [e-mail]

http://www.mxonda.es
