Seul - Radio del coche Mx Onda - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radio para coche
Marca	Mx Onda
Modelo	Seul
Dimensiones	180 mm x 50 mm (estándar 1 DIN)
Peso	0.5 kg
Alimentación	12 V CC (vehículo)
Potencia de salida	4 x 50 W (máx.)
Sintonizador	FM/AM con RDS
Formatos de audio	MP3, WMA, WAV
Entradas USB	Sí, frontal
Ranura para tarjeta SD	Sí
Entrada auxiliar	Sí (3.5 mm)
Conexión Bluetooth	Sí (manos libres y streaming)
Control remoto	Incluido
Pantalla	LCD con retroiluminación
Funciones principales	Radio FM/AM, USB/SD/Aux, Bluetooth, reloj, ecualizador
Entrada para antena	ISO estándar
Conector ISO	2 conectores DIN
Entorno operativo	Interior del vehículo
Entretienimento y limpieza	Limpiar con un paño suave y seco; no usar productos abrasivos.
Seguridad	Desconectar la batería antes de la instalación; no exponer a la humedad.
Piezas de repuesto	Disponibles a través del servicio técnico autorizado.
Reparabilidad	Índice de reparabilidad: 7.5/10 (estimado)
Información general	Manual de usuario disponible en PDF.

Preguntas frecuentes - Seul Mx Onda

¿Cómo instalo la radio Mx Onda Seul en mi coche?

Desconecta la batería del coche. Utiliza el conector ISO para conectar los cables de alimentación y altavoces. Inserta la radio en el hueco DIN y asegúrala con el marco incluido. Consulta el manual para más detalles.

¿La radio tiene Bluetooth? ¿Cómo emparejar un teléfono?

Sí, dispone de Bluetooth. Activa el Bluetooth en tu teléfono y busca dispositivos. Selecciona 'Mx Onda Seul' e introduce el PIN 0000 si es necesario. La radio guardará el emparejamiento.

¿Qué formatos de audio reproduce la radio?

Reproduce archivos MP3, WMA y WAV desde USB o tarjeta SD. También es compatible con streaming Bluetooth.

¿Cómo reseteo la radio si no funciona correctamente?

Presiona el botón de reset (generalmente un orificio pequeño) con un clip durante 2 segundos. Esto restaurará los ajustes de fábrica.

¿Puedo usar la radio sin llave?

No, la radio necesita alimentación constante (12V) para funcionar. En la mayoría de coches, se conecta al sistema eléctrico que se activa con la llave en posición ACC.

¿Cómo ajusto la hora en la radio?

Mantén presionado el botón CLK durante 3 segundos. Usa los botones de sintonía para ajustar horas y minutos. Presiona CLK nuevamente para confirmar.

¿La radio tiene ecualizador?

Sí, incluye un ecualizador de 5 bandas (EQ). Puedes seleccionar modos predefinidos (Pop, Rock, Clásico, etc.) o ajustar manualmente graves, medios y agudos.

¿Cómo puedo limpiar la radio?

Usa un paño suave y seco para limpiar la pantalla y los botones. No uses líquidos ni productos abrasivos para evitar daños.

¿Qué hago si no se oye sonido?

Verifica que el volumen no esté en mínimo, que los altavoces estén conectados correctamente y que no haya silencio activado (función MUTE). También revisa los fusibles del coche.

¿Dónde puedo descargar el manual de usuario en PDF?

Puedes descargar el manual gratuito desde notice-facile.com buscando 'Mx Onda Seul manual' o utilizando el código QR en la caja del producto.

MANUAL DE USUARIO Seul Mx Onda

Manual de instrucciones

AUTORRADIO MW/FM ESTÉREO CON CASETE AUTORREVERSE

Modelo: SEÚL

INSTALACIÓN

MONTAJE DE LA UNIDAD

Dimensiones del hueco de instalación.

1. Insertar el chasis soporte en el hueco del tablero de instrumentos y con ayuda de un destornillador doblar las lengüetas según necesidad.

2. Fijar la escuadra soporte según indica el dibujo.

RETIRADA DEL APARATO

Para retirar el aparato, levantar el asa y tirar de ella hacia afuera

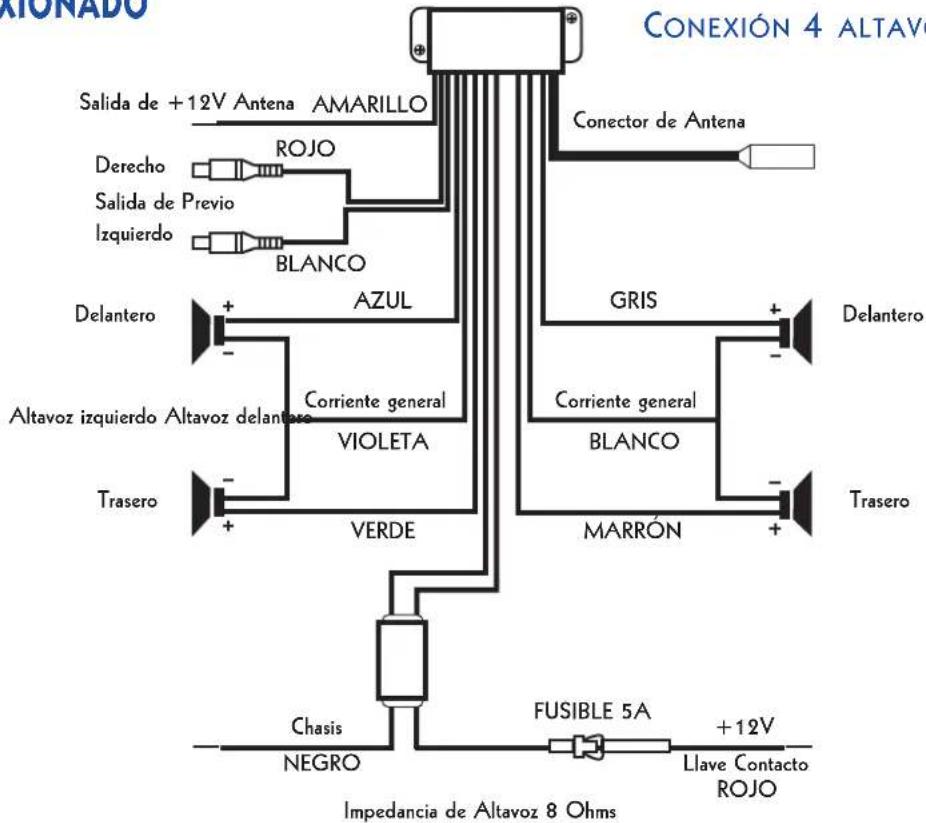

CONEXIONADO


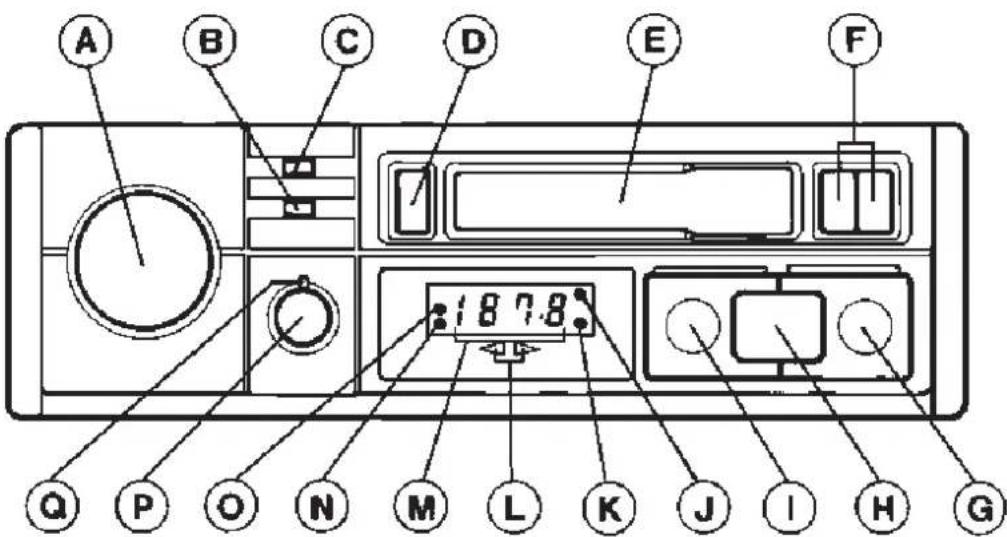

CONTROL Y CONEXIONES

A. Control de sintonía
B. Control de agudos
C. Control de graves
D. Expulsor de cinta
E. Entrada de cinta
F. Avance y rebobinado, cambio de cara
G. Selector FM mono/estéreo
H. Selector local/distancia
1. Selector de bandas
J. Indicador FM estéreo
K. Indicador 50 kHz
L. Dirección de la cinta
M. Indicador de frecuencia
N. Indicador FM
O. Indicador MW
P. Encendido/volumen/balance (Tirando)
Q. Control fader

CONTROL DE VOLUMEN

Girando este mando a la derecha se incrementa el volumen del mismo.

CONTROL DE BALANCE

Tirar de este botón para que actúe. Girando este mando a la derecha o a la izquierda se regula el nivel de los altavoces derechos o izquierdos respectivamente.

CONTROL DE GRAVES

Girando este mando a la derecha se realizan los tonos graves y viceversa.

CONTROL DE AGUDOS

Girando este mando a la derecha se realizan los tonos agudos y viceversa.

FADER CONTROL

Para regular el nivel de volumen entre los altavoces delanteros y traseros, girar el mando a derechas o izquierdas. Este control solo actúa en vehículos donde se hayan instalado 4 altavoces.

EXPULSOR

Para expulsar la cinta, pulse el botón a fondo.

FUNCIONAMIENTO

Insertar la cinta en el compartimiento para el casete, con la parte visible de la cinta a la derecha, hasta que aquella quede retenida. (Si se inserta el casete con la radio encendida, el aparato conmutará automáticamente a la modalidad de cinta).

• Regular los mandos de Volumen, Balance, Agudos y Graves.
• Si, durante la reproducción, Vd. desea pasar de la cara de la cinta que está Vd. escuchando a la otra, pulse a fondo los botones Fast Forward/Rewind al mismo tiempo.
• Para rebobinar rápidamente la cinta en cualquier de las dos direcciones, pulse el botón F.F. o REW hasta que quede retenido. Para volver a la velocidad normal de reproducción, pulse igualmente ambos botones. Si se mantiene pulsado uno de estos botones hasta que la cinta haya sido completamente rebobinada, el aparato volverá automáticamente a la modalidad de reproducción, en el extremo de la cinta.
• Para parar la cinta o substituir el casete, pulsar a fondo el botón de expulsión.
• Si al introducir la cinta ésta no entra con suavidad pulsar a fondo el botón de expulsión, en lugar de intentar que entre por fuerza.

Poner en marcha el aparato, girando el mando de volumen a derechas. El aparato funcionará en la modalidad de radio. Si se sigue girando este mando a derechas, el volumen aumentará. Si se gira a izquierdas, el volumen disminuirá. Para apagar el aparato seguir girando a izquierdas hasta el final del recorrido.

Seleccionar la banda de radio MW o FM con el selector de bandas.

FM Estéreo/Selector mono estéreo.

El indicador estéreo se iluminará cuando la señal de FM recibida sea estereofónica.

AJUSTE DEL TRIMER DE ANTENA

Para obtener el máximo rendimiento de la antena del vehículo una vez instalado el autorradio, debe ajustarse el trimer de antena.

1) Sintonizar una estación débil en la banda de MW entre 1200 - 1400 kHz.
2) Con ayuda de un atornillador no metálico (trimador) ajustar el trimer de antena hasta obtener la máxima potencia de salida.

Margen de frecuencias FM: 87.5 a 108 MHz

MW: 522 a 1620 kHz

SECCIÓN CINTA

Sistema de reproducción Auto reverse, 4 pistas

2 canales estéreo.

Compatible con cintas

monoaural

GENERAL

Tensión de alimentación 14.4 V CC negativo a chasis

Consumo Inferior a 5 A (a max. potencia)

Potencia de salida 2 x 25 W. max.

Impedancia de altavoces 8 Ω × 4 (4 Ω × 2)

Dimensiones 178 x 50 x 157 mm

Peso neto 2 kgs.
