Tipo de producto	Radiocasete autorreverse con panel frontal extraíble
Marca	Mx Onda
Modelo	T825M
Dimensiones	178 x 50 x 150 mm
Alimentación	13.8 V CC (batería de 12 V con negativo a masa)
Potencia de salida	Delantero: 2 x 7 W máx., Trasero: 2 x 25 W máx.
Rango de frecuencia FM	87.5 - 108 MHz
Rango de frecuencia AM	522 - 1620 kHz
Sensibilidad FM	10 dB (útil)
Relación señal/ruido FM	Más de 60 dB
Separación de canales FM	Más de 35 dB
Velocidad de cinta	4.75 cm/s
Respuesta en frecuencia (cinta)	30 Hz - 16 kHz
Memorias de radio	18 FM + 6 AM
Entrada auxiliar	Sí, mediante conector RCA (blanco/rojo)
Reducción de ruido	Dolby B NR
Panel frontal	Extraíble, con botón de expulsión
Tamaño de montaje	53 x 182 mm
Mantenimiento	Limpieza de cabezas de cinta con alcohol cada dos semanas

Preguntas frecuentes - T825M Mx Onda

¿Cómo instalar el autorradio Mx Onda T825M en el coche?

Conecte el cable negro a masa (chasis o negativo de batería). El cable amarillo a +12V permanente (batería) para mantener memorias, el rojo a +12V bajo llave de contacto. Monte el soporte en un hueco de 53x182 mm y fije las lengüetas. Asegúrese de que la batería sea de 12V con negativo a masa.

¿Cómo extraer el panel frontal?

Pulse el botón de expulsión (1) y tire de la parte izquierda del panel hacia usted. Tenga cuidado de no presionar la pantalla ni dejar caer el panel.

¿Cómo conectar los altavoces?

Siga el código de colores: GRIS (+) y GRIS/NEGRO (-) para altavoz delantero izquierdo; MARRÓN (+) y MARRÓN/NEGRO (-) para delantero derecho; AZUL (+) y AZUL/NEGRO (-) para trasero izquierdo; VERDE (+) y VERDE/NEGRO (-) para trasero derecho.

¿Cómo sintonizar emisoras automáticamente?

Mantenga pulsado más de 1 segundo el botón de sintonía (Λ o V) para buscar automáticamente la siguiente estación con señal clara hacia arriba o abajo.

¿Cómo memorizar estaciones de radio?

Seleccione la banda (BND) y sintonice la frecuencia deseada. Pulse uno de los botones de memoria (1-6) durante más de 3 segundos para guardarla. Puede memorizar hasta 18 FM y 6 AM.

¿Cómo utilizar la entrada auxiliar?

Conecte su dispositivo externo (reproductor CD, etc.) a la entrada AUX mediante cable RCA (blanco/rojo). Pulse el botón AUX para seleccionar esta fuente.

¿Cómo funciona el sistema Dolby B NR?

Si la cinta fue grabada con reducción de ruido Dolby B, pulse el botón con el símbolo de doble D (☐) para activarlo. Esto mejora la relación señal/ruido al reproducir.

¿Cómo limpiar la cabeza del casete?

Se recomienda limpiar la cabeza cada dos semanas (según uso) con un algodón humedecido en alcohol y un soporte no metálico. Esto evita pérdida de agudos y volumen.

¿Qué hacer si el panel frontal no se acopla correctamente?

Asegúrese de insertar primero las pestañas de sujeción del lado derecho y luego empujar el panel contra el cuerpo. Si no encaja, el botón de expulsión no liberará el panel y los controles pueden fallar.

¿Cómo usar la búsqueda automática de grabaciones (AMS)?

Para saltar a la siguiente canción, pulse el botón AMS y luego ▶ (avance rápido). Para repetir la última canción, pulse AMS y luego ◀ (rebobinado). El sistema detecta espacios de al menos 4 segundos entre grabaciones.

MANUAL DE USUARIO T825M Mx Onda

Manual de instrucciones

RADIOCASETE AUTORREVERSE, PANEL FRONTAL EXTRAÍBLE Y REDUCTOR DE RUIDO BOLBY B NR

Modelo: T-825M

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

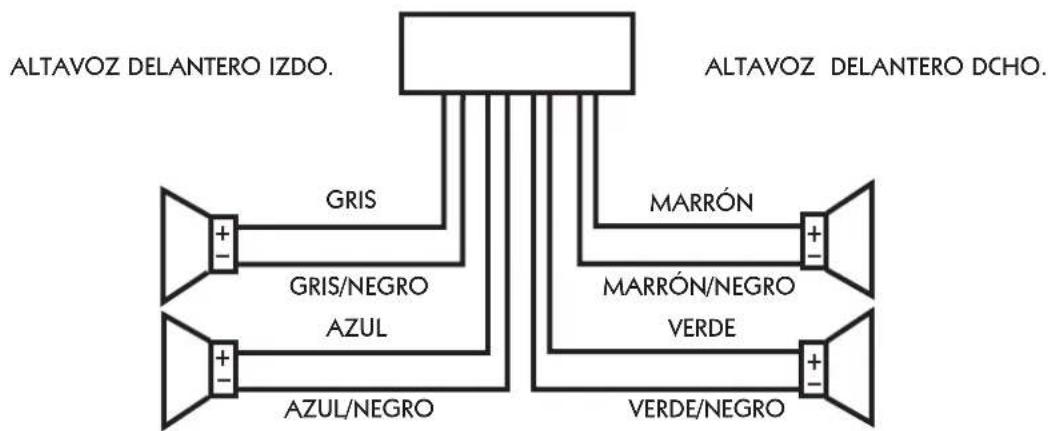

CONEXIÓN DE LOS ALTAVOCES

1. GRIS ....ALTAVOZ DELANTERO IZDO. (+)
2. GRIS/NEGRO ....ALTAVOZ DELANTERO IZDO. (-)
3. AZUL ....ALTAVOZ TRASERO IZDO. (+)
4. AZUL/NEGRO ....ALTAVOZ TRASERO IZDO. (-)
5. MARRÓN .....ALTAVOZ DELANTERO DCHO. (+)
6. MARRÓN/NEGRO .....ALTAVOZ DELANTERO DCHO. (-)
7. VERDE ....ALTAVOZ TRASERO DCHO. (+)
   8 VERDE/NEGRO .....ALTAVOZ TRASERO DCHO. (-)

ALTAVOZ TRASERO IZDO.
ALTAVOZ TRASERO DCHO.

CONEXIÓN SALIDA DE LÍNEA

1. AZUL .....AMPLIFICADOR EXT. ALTAVOZ TRASERO IZDO.
2. VERDE .....AMPLIFICADOR EXT. ALTAVOZ TRASERO DCHO.
3. NEGRO .....AMPLIFICADOR EXT. ALTAVOZ DELANTERO IZDO.
4. MARRÓN .....AMPLIFICADOR EXT. ALTAVOZ DELANTERO DCHO.

CONEXIÓN ENTRADA AUXILIAR

1. BLANCO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. ROJO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CONEXIÓN

- Este autorradio está diseñado para funcionar en vehículos cuya batería sea de 12V y negativo a chasis.

- Conectar el cable negro a chasis o al negativo (-) de la batería. Asegúrese de la perfecta conexión de este cable.

- Durante la instalación mantenga el autorradio en posición de apagado.

- El cable amarillo mantiene las memorias. Conectar este cable a + 12V (batería), NUNCA a un positivo que actúe sobre el encendido del vehículo. Esto podría causar que las memorias no funcionasen correctamente.

- Conectar el cable rojo a + 12V bajo llave de contacto.

- El cable naranja proporciona + 12V para alimentar una antena eléctrica o automática cuando se conecta el autorradio.

- El cable blanco deberá conectarse a la salida correspondiente del silenciador de autorradio del teléfono celular, si es que este dispone de dicha salida (consulte el manual del teléfono). Cuando se aplica una tensión de (+5V) el volumen se reduce considerablemente.

INSTALACIÓN

- Si usted tiene el propósito de efectuar taladros o cualquier otro tipo de trabajo en su vehículo, póngase en contacto con el instalador más próximo, para su asesoramiento.

- Este producto ha sido diseñado para su instalación en el tablero de instrumentos, en el hueco destinado al aparato de radio. Si dicho hueco es demasiado pequeño, agrándelo hasta 53 x 182 mm.

- Acoplar el soporte en el hueco del tablero de instrumentos y con ayuda de un destornillador doblar hacia fuera las lenguetas de fijación. Elegir las más adecuadas según el grosor del tablero.

- Si fuera necesario, utilizar la escuadra soporte y sus correspondientes accesorios según se muestra en la figura.

EXTRACCIÓN DEL PANEL FRONTAL

1. Accione el botón 1.

2. Para retirar el panel frontal, tire de la parte derecha hacia Vd.

- Ponga cuidado en no ejercer presión sobre la pantalla o en no dejar caer el panel frontal.

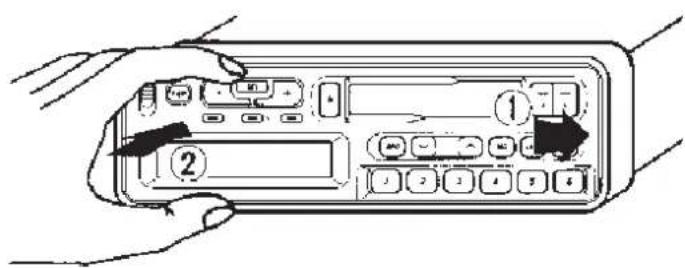

INSERCIÓN DEL PANEL FRONTAL

1. Inserte el panel frontal en las pestañas de sujeción en la parte derecha del aparato.

2. Empuje el panel frontal sobre el cuerpo del aparato.

- Tenga en cuenta que si el panel frontal no esta correctamente acoplado, puede que el botón de expulsión (1) no libere el panel o que los restantes botones de mando no funcionen correctamente.

PRECAUCIONES

No toque los contactos del panel frontal o del cuerpo principal, pues ello podría dar lugar a que su contacto eléctrico presente fallos. Si sobre los contactos se deposita suciedad o cualquier otra substancia, frótelos con un paño limpio y seco.

USO DE LOS MANDOS DEL PANEL FRONTAL

1. BOTÓN DE EXPULSIÓN DEL PANEL 15. BOTÓN SINTONÍA MANUAL/
2. PULSADOR ENCENDIDO/APAGADO BÚSQUEDA AUTOMÁTICA (-)
3. SELECTOR MODALIDAD DE SONIDO 16. BOTÓN SINTONÍA MANUAL/
4. REGULACIÓN (-) MODO DE SONIDO BÚSQUEDA AUTOMÁTICA (+)
5. REGULACIÓN (+) MODO DE SONIDO 17. SELECTOR MONO/ESTEREO
6. BOTÓN ENTRADA AUXILIAR 18. SELECTOR LOCAL/DISTANCIA
7. BOTÓN DE REALCE LOUDNES 19. BOTONES DE MEMORIAS
8. BOTÓN DE SILENCIADOR PREAJUSTADAS
9. PANTALLA 20. BOTÓN DE EXPLORACIÓN/
10. BOTÓN DE EXPULSIÓN MODO CINTA MEMORIZACIÓN AUTOMÁTICA
11. BOTÓN DE REBOBINADO 21. BOTÓN REDUCTOR DE RUIDOS
12. BOTÓN DE AVANCE RÁPIDO DOLBY-B (CINTA)
13. BOTÓN DE INVERSIÓN CAMBIO DE CARA
14. SELECTOR DE BANDAS AM, FM1, FM2, FM3
15. BOTÓN BÚSQUEDA AUTOMÁT. DE GRABACIONES (CINTA)
16. BOTÓN SELECTOR ECUALIZACION METAL/NORMAL (CINTA)
17. BOTÓN DE RESET

1. BOTÓN DE EXPULSIÓN DEL PANEL

Al pulsar este botón la parte izquierda del panel frontal saldrá proyectada hacia delante.

Para extraer el panel, tire de la parte izquierda hacia Vd.

2. BOTÓN ENCENDIDO/APAGADO (PWR)

Presionar este botón para encender el autorradio, para apagarlo pulse de nuevo el mismo botón.

3. SELECTOR MODALIDAD DE SONIDO (SEL)

Presionar el botón (SEL) para seleccionar las diferentes modalidades de audio: VOLUMEN, BALANCE, GRAVES, AGUDOS o FADER.

4. AJUSTE DEL MODO DE SONIDO (-)

Presionar este botón para disminuir el nivel de:

VOLUMEN: El volumen disminuye.

BALANCE: Se atenúa el canal derecho.

GRAVES: Se atenúan los tonos graves.

AGUDOS: Se atenúan los tonos agudos.

FADER: Se atenúan los altavoces delanteros.

5. AJUSTE DEL MODO SONIDO (+)

Presionar este botón para aumentar el nivel de:

VOLUMEN: El volumen aumenta.

BALANCE: Se atenúa el canal izquierdo.

GRAVES: Se refuerzan los tonos graves.

AGUDOS: Se refuerzan los tonos agudos.

FADER: Se atenúan los altavoces traseros.

6. BOTÓN DE ENTRADA AUXILIAR (AUX)

Pulsando este botón se conmuta el autorradio para una fuente de sonido externa p.e, un reproductor de CD, etc.

7. BOTÓN DE REALCE (LOUD)

Pulsando este botón se realzen los sonidos graves y agudos, cuando el nivel de volumen se encuentra situado a baja potencia, las siglas LOUD aparecerán en la pantalla.

8. BOTÓN DE SILENCIADOR (MUTE)

Presionando este botón se reduce considerablemente el volumen del aparato, para desactivar esta función presionar nuevamente este botón.

9. PANTALLA

10. BOTÓN DE EXPULSIÓN DE LA CINTA (▲)

Cuando se pulse este botón la cinta será expulsada y el aparato pasará a la modalidad de radio.

11, 12. BOTONES DE REBOBINADO Y AVANCE RÁPIDO (◀) (▶)

Para el avance rápido o el rebobinado de la cinta pulse uno de los botones (◀) o (▶). Para volver a la reproducción normal, pulse suavemente el otro botón.

13. SELECTOR DEL SENTIDO DE REPRODUCCIÓN DE LA CINTA (◀ ▶)

Si, durante la reproducción de la cinta, se pulsa simultáneamente los botones de avance rápido y el de rebobinado, se reproducirá automáticamente la otra cara de la cinta.

14. SELECTOR DE BANDAS (BND)

Pulse este botón para seleccionar AM o FM (FM1, FM2, FM3). La pantalla le indicará si la recepción se encuentra en la banda de AM o en la de FM (FM1, FM2 o FM3).

15,16. BOTÓN DE SINTONÍA MANUAL, BÚSQUEDA AUTOMÁTICA (TUNE)

Los botones de sintonía se utilizan, principalmente para llevar a cabo la sintonía fina. Para las frecuencias más altas pulse el botón (λ) para las frecuencias más bajas pulse el botón (V).

Si se pulsa el botón (Λ) durante más de 1 segundo se sintonizará automáticamente la estación adyacente superior cuya recepción sea más clara, si se pulsa el botón (V) durante más de 1 segundo se sintonizará automáticamente la estación adyacente inferior cuya recepción sea más clara.

17. SELECTOR DE MONO/ESTÉREO (MO)

Este botón debe ser pulsado cuando la señal de FM recibida sea débil o la indicación de FM estéreo no esté presente.

En condiciones normales este selector debe estar en la posición estéreo.

18. SELECTOR LOCAL DISTANCIA (LOC)

Para recibir estaciones locales pulse este botón, en la pantalla aparecerán las siglas LOC. Para desconectarlo, pulse de nuevo este botón y recibirá las estaciones distantes.

19. BOTONES DE MEMORIAS PREAJUSTADAS (1...6)

Utilice estos botones para memorizar hasta 18 estaciones en FM y 6 estaciones en AM. Pulse momentáneamente el botón (BND), para seleccionar la banda y seleccione la frecuencia con la SINTONÍA AUTOMÁTICA o MANUAL. Para memorizar la estación, pulse más de 3 segundos uno de los 6 botones de preajuste.

20. BOTÓN DE EXPLORACIÓN/MEMORIZACIÓN AUTOMÁTICA (BSM)

• Cuando se pulse este botón durante más de 2 segundos, aparecerá en pantalla 85m y la radio memorizará automáticamente hasta 6 estaciones comenzando por aquella cuya señal sea más fuerte.
• Cuando se pulse este botón durante menos de 1 segundo, se llamará a la primera estación memorizada. Para llamar a las estaciones, una detrás de otra en el orden en que fueron memorizadas, pulse este botón repetidamente.

21. BOTÓN DOLBY B NR ( ☐)

Cuando la cinta haya sido grabada con el sistema de reducción de ruidos DOLBY- B pulse este botón.

- E DOLBY y el símbolo de la D doble ¿on marcas de Dolby Laboratories Licensing Corporation.

22. BOTÓN DE BÚSQUEDA AUTOMÁTICA DE GRABACIONES (AMS)

Si desea pasar por alto una pieza de grabación de su cinta, pulse este botón y a continuación pulse el botón de avance rápido (▶), la cinta avanzará automáticamente hasta el siguiente espacio entre piezas de grabación.

Si se desea repetir la ultima pieza de grabación pulse este botón y a continuación el botón de rebobinado (◀), la cinta rebobinará hasta el principio de la ultima pieza reproducida.

NOTA:

El sistema (AMS) trabaja mediante la detección de las zonas de cinta sin grabar (espacios en blanco).

Debido a ello el AMS puede que no funcione adecuadamente en los siguientes casos:

1. Cintas que hayan sido registradas con espacios entre grabaciones inferior a 4 segundos.
2. Cintas que hayan sido grabadas a muy bajo nivel.
3. Cintas que tengan un alto nivel de ruido en los espacios entre grabaciones.

23. BOTÓN SELECTOR METAL (MTL)

Cuando desee escuchar una cinta del tipo METAL o CROMO (Cr-02), pulse este botón, en la pantalla aparecerán las siglas MTL.

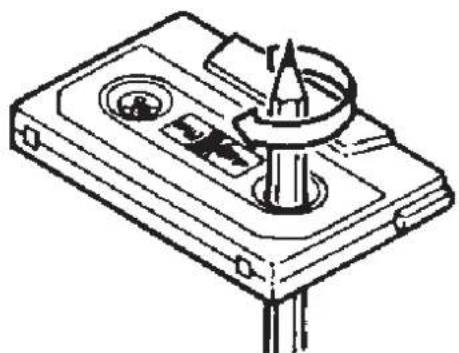

24. BOTÓN RESET

Una vez finalizado el cableado, pulse este botón con un objeto puntiagudo con el fin de reponer el aparato.

Ocasionalmente se ha de hacer uso del botón RESET, estas situaciones pueden ser producidas por reparaciones efectuadas en el vehículo (reposición de la batería, etc).

- Se recomienda no utilizar cintas gruesas o del tipo C-120.

- En la modalidad de cassete la causa más corriente de los defectos del sonido son provocados por la suciedad de la cabeza.

- Para evitar deterioro de sus cintas, procure no colocarlas sobre el asiento, el panel de instrumentos, la bandeja trasera, cerca de la calefacción o campos magnéticos y cuando no las utilice devuélvalas a su caja de plástico protector.

- Si la cinta en la casete está floja puede ser enrollada por el mecanismo de tracción y causar daños al aparato o a la propia cinta. Antes de insertar la cinta en su alojamiento compruebe las condiciones de ésta y si la encuentra floja, ténsela como muestra la figura.

- El uso continuado de cintas puede ensuciar la cabeza con la consiguiente pérdida de agudos y volumen en la reproducción. Procure cada dos semanas (depende de su uso) limpiar la cabeza con un algodón con alcohol y un soporte no metálico.

Margen de frecuencia 87.5 MHz - 108 MHz

Frecuencia intermedia 10.7 MHz

Pasos de frecuencia 50 KHz

Sensibilidad útil 10 dB

Rechazo frecuencia imagen > 40 dB

Separación de canales > 35 dB

Relación señal/ruido > 60 dB

SECCIÓN RADIO AM

Margen de frecuencia 522 KHz - 1620 KHz

Frecuencia intermedia 459 KHz

Pasos de frecuencia 9 KHz

Sensibilidad útil 33 μV (S/ R 20 dB)

Rechazo frecuencia imagen > 50 dB

Relación señal/ruido > 50 dB

SECCIÓN CINTA

Velocidad cinta 4.75 cm/seg

Fluctuación y lloro 0.1 %

Respuesta en frecuencia 30 Hz-16 KHz

CARACTERÍSTICAS GENERALES

Potencia de salida:

- Delantero 2 x 7 watios máximo

- Trasero 2 x 25 watios máximo

Tensión de alimentación 13.8 V

Dimensiones 178 x 50 x 150 mm

Especificaciones sujetas a cambio sin previo aviso.
