MANUAL DE USUARIO Lavamat L60688 AEG

Instrucciones para el uso

AEG LAVAMAT 1.000mm 100% 20% 30% 40% 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 150% 160% 170% 180% 190% 200% 210% 220% 230% 240% 250% 260% 270% 280% 290% 300% 310% 320% 330% 340% 350% 360% 370% 380% 390% 400% 410% 420% 430% 440% 450% 460% 470% 480% 490% 500% 510% 520% 530% 540% 550% 560% 570% 580% 590% 600% 610% 620% 630% 640% 650% 660% 670% 680% 690% 700% 710% 720% 730% 740% 750% 760% 770% 780% 790% 800% 810% 820% 830% 840% 850% 860% 870% 880% 890% 900% 910% 920% 930% 940% 950% 960% 970% 980% 990% 1000%

Estimado cliente,

Le rogamos leer atentamente estas instrucciones de uso y prestar particular atención a las normas de seguridad escritas en las primeras páginas. Le aconsejamos conservar estas instrucciones para consultas futuras y darlas al nuevo usuario en caso de venta del aparato.

El triángulo de advertencia y/o los términos de señal (¡Atención!, ¡Advertencia!), subrayan instrucciones muy importantes para Su seguridad o para el buen funcionamiento del aparato. Le rogamos respetarlas.

Este símbolo la ayuderá paso a paso en la utilización del aparato.

Las informaciones precedidas por este símbolo completan las instrucciones de uso y de utilización práctica del aparato.

El trébol indica consejos e instrucciones para un empleo económico del aparato que respete el ambiente.

En caso de problemas, el manual contiene instrucciones para resolverlos solos; lea el capítulo "Qué hacer si...".

Si no llega a solucionar el inconveniente, diríjase a nuestro CENTRO DE ASISTENCIA TÉCNICA más cercano (en el folleto adjunto puede encontrar la dirección y el número de teléfono).

Imprimido en papel reciclado.

Quien tiene mentalidad ecológica, se comporta de consecuencia....

Índice

Normas de seguridad....6

Eliminación 8

Consejos para la protección del ambiente 8

Características principales de Su lavadora 9

Descripción del aparato....10

Panel de mandos....11

Tecla ARRANQUE RETARDADO 12

Teclas Opciones....13

MANCHAS 13

LAVADO RAPIDO 13

REMOJO....13

PRELAVADO....14

CENTRIFUGADO....14

AGUA EN LA CUBA 14

Display....15

Display fases programa....15

Anulación de un programa....15

Modificación de un programa en curso....16

Apertura de la puerta con el programa iniciado....16

Cubeta detergente 17

Antes de efectuar el primer lavado....17

Preparación del ciclo de lavado 18

Selección de las prendas y preparación. 18

Peso de la ropa....19

Tipo de ropa y etiquetas tejidos....19

Detergentes y aditivos 21

¿Qué detergente y aditivo se debe utilizar?....21

¿Cuánto detergente se debe utilizar?......21

Detergente líquido 21

Adición del ablandador (producto decalcificante) 21

Indicaciones sobre la dureza del agua....21

Índice

Como lavar 22

Cargue la ropa....22

Eche el detergente y el aditivo 22

Seleccione el programa de lavado deseado....22

Eventual selección de las opciones MANCHAS, PRELAVADO, LAVADO RAPIDO o REMOJO....23

Seleccione la velocidad del centrifugado o la opción ☐....23

Seleccione la opción ACLARADO ADICIONAL....23

Seleccione la opción ARRANQUE RETARDADO 24

Arranque el programa 24

Display fases programa 24

Display 25

Fin del programa 25

Ficha programas de lavado y programas especiales. 26-27

Limpieza y mantenimiento 28

Después de cada lavado....28

Limpieza periódica 28

Exterior del aparato 28

Cubeta detergente 28

Puerta 29

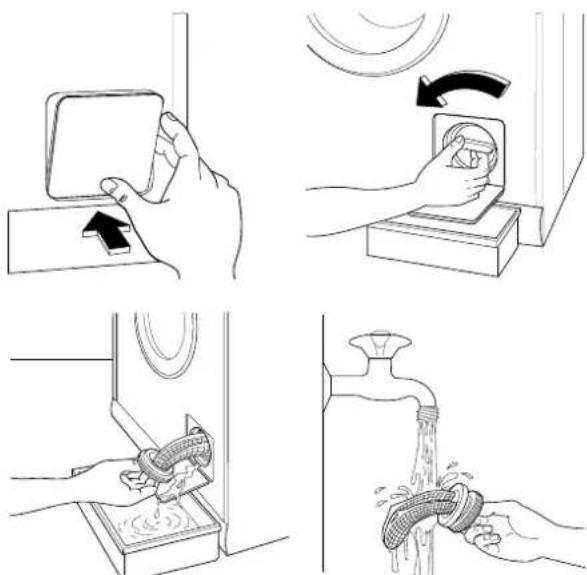

Filtro de desagüe....29

Filtro del tubo de alimentación 29

Vaciado de emergencia 30

Precauciones contra el hielo 30

Qué hacer si.... 31

Anomalías de funcionamiento 31-34

El resultado del lavado no es satisfactorio .... 35

Características técnicas....36

Asistencia técnica....37

Instrucciones para la instalación y la conexión eléctrica .....38

Normas de seguridad para el instalador .... 38

Vista frontal y lateral 39

Vista posterior 39

Índice

Instalación....40

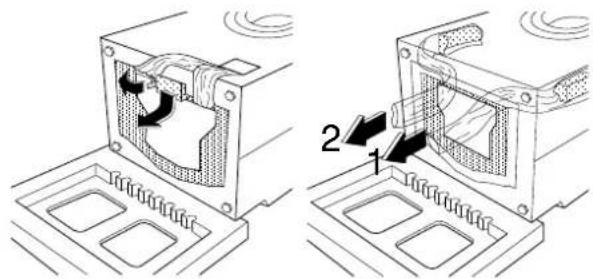

Desembalaje 40

Colocación 41

Nivelación....41

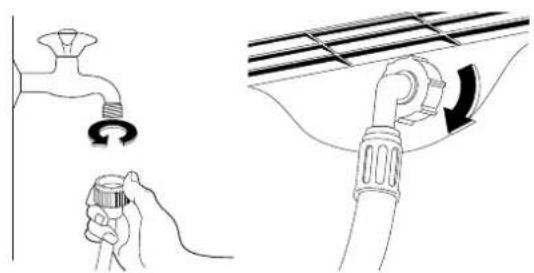

Carga de agua 42

Descarga de agua....42

Conexión eléctrica 43

Normas de seguridad

Los criterios de seguridad de los electrodomésticos AEG corresponden a las normas técnicas y a las disposiciones legales para la seguridad de los aparatos. De todos modos, como fabricantes, deseamos indicar las siguientes normas de seguridad.

Seguridad en general

• Las reparaciones deben ser efectuadas sólo por personal especializado. Las reparaciones inadecuadas pueden causar peligros notables. Para eventuales reparaciones diríjase a un centro de asistencia técnica AEG.
• No haga funcionar el aparato si el cable de alimentación está dañado o si en la zona del cuadro de mandos o en el plano de apoyo hay daños que permiten el acceso a la parte interna del aparato.
• Antes de las operaciones de limpieza, cuidado y mantenimiento, asegúrese de que el aparato esté desconectado.
• Nunca desenchufe el aparato tirando del cable de alimentación, tire directamente del enchufe.
• Evite salpicar el aparato con agua. ¡Peligro de descarga eléctrica!
• Durante el lavado a altas temperaturas el vidrio de la puerta está caliente. ¡No lo toque!
• Deje enfriar el agua antes de efectuar un vaciado de emergencia o una abertura de emergencia de la puerta.
• Los pequeños animales domésticos pueden roer los cables eléctricos y los tubos del agua. Peligro de descarga eléctrica y peligro de daños debidos al agua.

Colocación, conexión, puesta en marcha

• Siga las instrucciones para la colocación y la conexión.
• Efectúe el primer lavado sin ropa (ALGODON 60, con mitad dosis de detergente) para quitar los eventuales residuos de elaboración del tambor y de la cuba.
• Si compra el aparato en los meses invernales, cuando la temperatura es inferior a 0°C, deje el aparato a temperatura ambiente durante 24 horas antes de ponerlo en función.

Normas de seguridad

Seguridad para los niños

• Los niños no se dan cuenta de los peligros de los aparatos eléctricos. Cuando el aparato está funcionando vigile atentamente a los niños y no los deje jugar con el aparato, pueden encerrarse adentro.
• Las piezas de embalaje (por ej. películas, poliestireno), pueden ser peligrosas para los niños. ¡Peligro de sofocación! Tenga las piezas fuera del alcance de los niños.
• Conserve los detergentes en un lugar seguro fuera del alcance de los niños.
• Asegúrese de que los niños o los pequeños animales domésticos no entren en el tambor de la lavadora.
• Cuando quiera destruir el aparato, desenchúfelo, corte el cable de alimentación y elimine el enchufe con el cable restante. Inutilice el cierre de la puerta: de esta manera los niños que están jugando no se quedarán atrapados en el aparato.

Uso apropiado

• El aparato ha sido proyectado para uso doméstico. El fabricante no asume responsabilidad alguna por los daños provocados por un uso impropio del aparato o por la inobservancia de las instrucciones de uso.
• Para Su seguridad, no es posible aportar modificaciones al aparato.
• Utilice sólo detergentes para lavadoras y siga las instrucciones de la casa productora.
• Es preciso no lavar en la lavadora prendas que han sido tratadas con productos inflamables.
• No utilice el aparato para lavar en seco.
• Se pueden utilizar colorantes/decolorantes solo su expresa declaración del productor de estas sustancias. El fabricante declina cualquier responsabilidad por los daños eventuales.
• Después del uso, desenchufe siempre el aparato y cierre el grifo del agua.

Eliminación

Materiales de embalaje

Los materiales que incluyen el símbolo pueden ser reciclados.

PE<= polietileno

PS<=poliestireno

PP<=polipropileno

Para poder recuperarlos se deben depositar en los espacios apropiados (o contenedores).

Aparato

Para una correcta eliminación de su viejo aparato, Le aconsejamos utilizar las escombreras autorizadas. ¡Ayúdenos a mantener limpia Su ciudad!

Consejos para la protección del ambiente

Para ahorrar agua y energía y contribuir a la protección del ambiente, aconsejamos atenerse a lo siguiente:

• Para ropa de algodón normalmente sucia es suficiente un programa sin prelavado; de esta manera se ahorra detergente, agua y tiempo (¡y se protege al ambiente!).
• Para ropa normalmente sucia es posible utilizar el programa ECONOMIA.
• El aparato trabaja en economía si se cargan las cantidades máximas de ropa indicadas.
• Con cargas reducidas, utilice la mitad o un tercio de la cantidad de detergente sugerida.
• Con un tratamiento apropiado se pueden eliminar las manchas y las zonas sucias limitadas; después se puede efectuar un lavado a baja temperatura.
• Si el agua tiene un nivel de dureza medio o alto (a partir del grado de dureza II, ver "Detergentes y aditivos") añada los ablandadores. Después dosifique el detergente simpre con referencia al nivel I de dureza del agua I (=dulce).

Características principales de Su lavadora

• Regulación del programa y de la temperatura con selector programas.
• El programa MANCHAS permite tratar de manera apropiada la ropa manchada.
• Programa de ahorro energético para ropa de algodón normalmente sucia.
• Posibilidad de reducir la velocidad del centrifugado final a 700, 600 o 400 vueltas/minuto.
• Posibilidad de seleccionar la opción STOP CON AGUA EN LA CUBA: la ropa queda sumergida en el agua del último aclarado para evitar la formación de pliegues.
• Posibilidad de retardar el arranque del programa desde 1 hasta un máximo de 19 horas.
• El display fases programa indica la fase en curso.
• El programa especial para lana trata la ropa con suma delicadeza, sin apelmazarla, gracias al sistema delicado de lavado.
• Cubeta con 4 compartimientos para detergente, suavizante y blanqueante.
• Sistema de control de desbalanceo: asegura la posición del aparato y su funcionamiento silencioso.

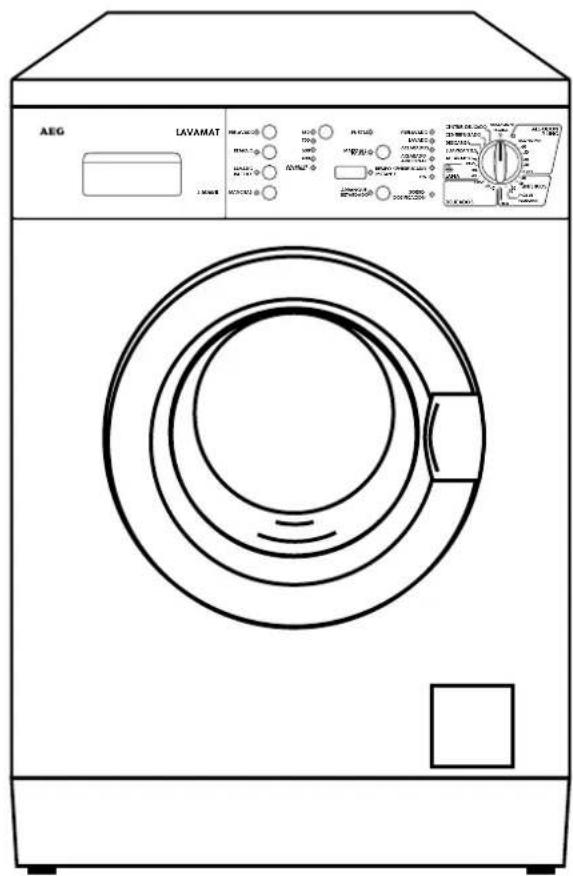

Descripción del aparato

Lado anterior

Descripción del aparato

Panel de mandos

PRELAVADO 850 700 600 400 AGUA EN LA CUBA REMOJO LAVADO RAPIDO MANCHAS A B C D E F PUERTA MARCHA/ PAUSA TIEMPO RESTANTE ARRANQUE RETARDADO PRELAVADO LAVADO ACLARADOS ACLARADO ADICIONAL CENTRIFUGADO FIN SOBRE DOSIFICACION CENTRIF. DEUCADO CENTRIFUGADO DESCARGA SUAVIZANTES ACLARADOS FRIO LANA FRIO SINTETICOS FRIO ELICADOS FRIO FRIO FRIO FRIO ALGODON Y LINO ANULACION/ PARADA 95 ECONOMIA 60 50 40 30 60 40 40 FACIL DE PLANCHAR

A = Teclas opciones

B = Tecla selección centrifugado

C = Display

D = Tecla ARRANQUE RETARDADO

E = Tecla MARCHA/PAUSA

F = Display fases programa

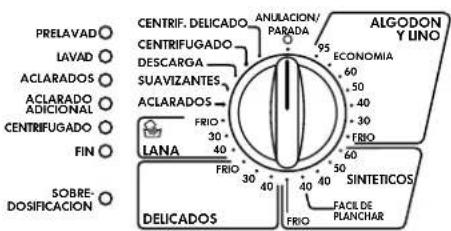

El selector programas determina el tipo de lavado (por ej. nivel de agua, movimiento del tambor, número de aclarados) y la temperatura según el tipo de ropa.

El selector se divide en 5 sectores:

• Algodón y lino
• Sintéticos
  • Delicados
• Lana
• Programas especiales
• Anulación/Parada O

CENTRIF. DELICADO CENTRIFUGADO DESCARGA SUAVIZANTES ACLARADOS FRIO 30° 40° LANA DELICADOS ANULACION/ PARADA 95 ECONOMIA 60 50 40 30 FRIO 50 60 SINTETICOS FACIL DE PLANCHAR FRIO

Descripción del aparato

El selector puede ser girado en sentido horario y antihorario.

La posición ECONOMIA corresponde al programa de ahorro energético a casi 67°C para ropa de algodón normalmente sucia, con un aumento de la duración del lavado (no compatible con la opción LAVADO RAPIDO).

Posición fácil de planchar a 40°.

En esta posición se lava y centrifuga la ropa de manera muy delicada, para evitar la formación de pliegues. De este modo se facilita el planchado.

La posición FRIO corresponde al lavado en frío (para tejidos muy delicados).

Tecla MARCHA/PAUSA

Esta tecla tiene tres funciones:

a) Arranque

Después de haber seleccionado el programa deseado, pulse la tecla para poner en marcha el aparato. Si se ha seleccionado el arranque retardado, la máquina inicia la cuenta hacia atrás.

b) Pausa

Para interrumpir un programa en curso, pulse la tecla MARCHA/PAUSA: las cifras en el display empiezan a parpadear.

Para hacer reanudar el programa del punto en el cual se ha interrumpido, pulse nuevamente la tecla MARCHA/PAUSA.

c) Descarga del agua

Después de un programa que termina con agua en la cuba (opción AGUA EN LA CUBA), pulse la tecla MARCHA/PAUSA para descargar el agua y centrifugar la ropa.

Tecla ARRANQUE RETARDADO

Esta tecla permite retardar el arranque del aparato desde 1 hasta un máximo de 19 horas.

La tecla se pulsa después de haber seleccionado el programa y antes de pulsar la tecla MARCHA/PAUSA.

En el display aparecerán las cifras del retardo deseado tres segundos. Luego se visualizará la duración del programa.

Después de haber pulsado la tecla MARCHA/PAUSA el aparato empieza la cuenta hacia atrás (en horas).

Para modificar o anular el retardo seleccionado, pulse la tecla MARCHA/PAUSA, luego pulse la tecla ARRANQUE RETARDADO hasta que en el display no aparezca el valor deseado, o bien, si se quiere anular el retardo, hasta que en el display aparezca el símbolo ðh.

Descripción del aparato

Ahora pulse nuevamente la tecla MARCHA/PAUSA.

Anulando el retardo, el display mostrará la duración del programa de lavado precedentemente seleccionado.

Teclas Opciones

Según el tipo de programa requerido es posible seleccionar varias funciones.

Elija las opciones después de haber seleccionado el programa deseado y antes de pulsar la tecla MARCHA/PAUSA.

Pulsando estas teclas se encienden los pilotos específicos. Si vuelve a pulsarlas los pilotos se apagan.

MANCHAS

Esta opción sirve para tratar las prendas muy sucias o manchadas con sales quitamanchas (mayor duración de la fase de lavado con adición del producto quitamanchas en el momento más oportuno; no es compatible con el programa lana, con temperaturas de lavado inferiores a 40°C y con las opciones LAVADO RAPIDO, REMOJO, PRELAVADO.

LAVADO RAPIDO

Pulsando esta tecla se obtiene una reducción del tiempo de lavado. Se usa para ropa poco sucia.

Esta opción no es compatible con el programa lana, el programa economía y la opción MANCHAS.

REMOJO

Remojo de unos 30 minutos a 30°C. Pulsando la tecla ARRANQUE RETARDADO se puede prolongar el remojo hasta un máximo de 10 horas y al término de este tiempo el lavado inicia automáticamente.

No se puede seleccionarlo junto con el programa LANA y junto con las opciones PRELAVADO y MANCHAS.

El remojo termina con un breve centrifugado en los programas Algodón y Sintéticos y con la descarga del agua en los DELICADOS.

Descripción del aparato

PRELAVADO

El aparato efectúa un prelavado a 30°C máx., al término del cual inicia el lavado. El prelavado termina con un breve centrifugado en los programas Algodón y Sintéticos y con la descarga del agua en el programa Delicados.

Esta opción no se activa en el programa lana y no es compatible con las opciones REMOJO y MANCHAS.

Se usa para ropa muy sucia.

Importante: Seleccionando contemporáneamente PRELAVADO y LAVA-DO RAPIDO la máquina efectúa un aclarado adicional (ver página 23) y seleccionando PRELAVADO y MANCHAS se apaga la señal acústica al final del programa.

CENTRIFUGADO

Pulse esta tecla para reducir la velocidad máxima del centrifugado final sugerida por el aparato para el programa seleccionado. La velocidad máxima para el algodón es de 850 vueltas/minuto, para los tejidos sintéticos y de lana es de 700 vueltas/minuto, para tejidos delicados de 600 vueltas/minuto.

AGUA EN LA CUBA

Seleccionando esta opción, el agua del último aclarado no se descarga para evitar la formación de pliegues en los tejidos: al final del programa, el piloto FIN está encendido y la puerta está bloqueada.

Para descargar es posible:

• pulsar la tecla MARCHA/PAUSA: el aparato efectúa la descarga y el centrifugado correspondiente al programa seleccionado;
• elegir el programa DESCARGA para descargar el agua sin centrifugado.
  ¡Atención! No se olvide de girar el selector programas en la posición ANULACION O y luego en DESCARGA.

Si el agua no se descarga, el aparato la descarga automáticamente después de 18 horas.

Descripción del aparato

Display

Este display suministra las siguientes informaciones:

- Duración del programa de lavado seleccionado, calculada automáticamente en base a la carga máxima prevista para cada tipo de ropa.

- Un cero aparece en el display cuando termina el programa.

- Arranque retardado (máx. 19 horas), programado utilizando la tecla correspondiente.

La cuenta hacia atrás se actualiza cada hora.

- Códigos de defecto. Las anomalías eventuales se indican por un especial código de defecto en el display. El código representa una ayuda importante para los usuarios y para el servicio de asistencia, por ej. "E20" (véase párrafo "Anomalías de funcionamiento").

Display fases programa

Seleccionando el programa de lavado, las luces piloto correspondientes a las varias fases se encienden.

Después de haber arrancado el programa, queda encendida solo la luz piloto correspondiente a la fase en curso.

Si al final del ciclo se enciende la luz piloto SOBREDO-SIFICACION significa que se ha utilizado demasiado detergente y/o que el filtro de descarga está atascado.

PRELAVADO

LAVADO

ACLARADOS

ACLARADO

ADICIONAL

CENTRIFUGADO O

FIN O

SOBRE-DOSIFICACION

Anulación de un programa

Para anular un programa en curso, gire el selector programas en la posición ANULACION O.

¡Atención! Después de un programa que termina con el agua en la cuba (opción agua en la cuba), seleccione primero ANULACION O y después DESCARGA.

Descripción del aparato

Modificación de un programa en curso

Para modificar una opción antes que nada es necesario poner el aparato en PAUSA pulsando la tecla MARCHA/PAUSA.

Se puede modificar cualquier función antes de que la máquina la ejecute. Tras haber seleccionado la nueva opción, vuelva a pulsar MARCHA/PAUSA para arrancar nuevamente el programa.

Para modificar el programa, gire el selector en O y luego elija el nuevo programa.

El agua del lavado no se descarga y el programa prosigue tras haber pulsado MARCHA/PAUSA otra vez.

Apertura de la puerta con el programa iniciado

Antes de abrir la puerta se debe poner la máquina en PAUSA pulsando MARCHA/PAUSA.

Se puede abrir la puerta a condición de que:

- la máquina no se halle en fase de calentamiento del agua;

- el nivel del agua no sea demasiado alto;

- el tambor esté parado.

La luz PUERTA en el panel de mandos indica si se puede o no se puede abrir la puerta:

- luz verde: se puede abrir la puerta;

- luz apagada: no se puede abrir la puerta;

- luz roja parpadeante: la puerta está abierta.

Cubeta detergente

Compartimiento para el detergente de prelavado, remojo y para la sal quitamanchas. El detergente de prelavado o de remojo se saca automáticamente al principio del programa de lavado, mientras la sal quitamanchas entra en la máquina durante la fase de manchas.

Compartimiento para detergente en polvo o líquido para el lavado. Se vacía al principio del lavado.

Compartimiento para aditivos líquidos (suavizante, almidón). Se vacía con el último aclarado.

Compartimiento para blanqueante líquido. Se vacía con el primer aclarado. La dosis de aditivo y blanqueante no debe superar nunca el nivel "MAX" indicado en la cubeta.

Antes de efectuar el primer lavado

Antes de efectuar el primer lavado aconsejamos efectuar un ciclo de algodón a 60°C, sin ropa, para quitar los eventuales residuos de elaboración del tambor y de la cuba.

Eche media medida de detergente en la cubeta de lavado y ponga en funcionamiento el aparato.

Preparación del ciclo de lavado

Selección de las prendas y preparación

• Seleccione las prendas según las etiquetas y el tipo de tejido (ver "Tipo de ropa y etiquetas tejidos").
• Vacíe los bolsillos.

- Quite todos los objetos metálicos (ganchos, imperdibles, etc.).

- Para evitar que la ropa se dañe o se anude, cierre las cremalleras, abotone las fundas y las fundas plumón, anude las cintas sueltas, por ej. las de los delantales.

- Gire las prendas de doble reversibilidad (sacos de dormir, anorak, etc.).

- Gire las prendas de color bordadas, las de lana o aquellas con aplicaciones.

- Las prendas muy pequeñas o delicadas (por ej. medias de bebé, medias finas, etc.) se pueden proteger introduciéndolas en una funda con cremallera o bien en calcetines largos.

- Las cortinas deben ser tratadas con especial cuidado. Quite los ganchos metálicos o de plástico, o átelos en una red o en una bolsa. El fabricante no puede asumir responsabilidad alguna por eventuales daños.

- La ropa blanca y de color no se deben lavar juntas; la ropa blanca puede alterar el color con el lavado.

- Muy a menudo la ropa de color nueva posee un exceso de color; se aconseja efectuar el primer lavado de estas prendas por separado.

- Lave las prendas pequeñas y grandes juntas para mejorar el resultado del lavado y para distribuirlas mejor durante el centrifugado.

- Ponga las prendas en la lavadora desplegándolas.

- Introduzca en el tambor una prenda cada vez.

Preparación del ciclo de lavado

Peso de la ropa

Tipo de ropa	Valores indicativos(peso seco)
	1200 gAlbornoz de baño
	300-600 gBata
	700 gFunda plumón
	500 gSábana
	100 gBlusa
	200 gToalla
	100 gServilleta
	200 gCamisa de hombre
	200 gFunda para almohada
	200-250 gCamisón/pijama
	200-300 gMantel
	250 gRopa interior

Tipo de ropa y etiquetas tejidos

Las etiquetas ayudan a eligir el programa de lavado más adecuado. La ropa debe ser seleccionada según el tipo de tejido y las instrucciones que se encuentran en la etiqueta.

Las indicaciones relativas a la temperatura en las etiquetas se refieren siempre a la temperatura máxima.

Algodón 95

Las prendas de lino y algodón marcadas con este símbolo se pueden lavar siempre a altas temperaturas.

Algodón 60

Las prendas de lino y algodón marcadas con este símbolo no destiñen y se pueden lavar a 60°C.

Algodón 40 30

Las prendas marcadas con estos símbolos tienen colores delicados y la temperatura no puede superar los valores indicados.

Sintéticos 40 60

Los tejidos mixtos y sintéticos marcados con estos símbolos se deben lavar con delicadeza y usando el programa específico.

Preparación del ciclo de lavado

Delicados

Las prendas en microfibra, sintéticas y las cortinas marcadas con estos símbolos necesitan un tratamiento muy delicado.

Para este tipo de ropa se debe usar el programa DELICADOS.

Lana y prendas particularmente delicadas

Las prendas de lana, mixto lana o seda marcadas con estos símbolos son particularmente sensibles al lavado en lavadora.

Para este tipo de ropa se debe usar el programa LANA.

Las prendas con la etiqueta 📄 lavar en agua) no se pueden lavar en lavadora.

Detergentes y aditivos

¿Qué detergente y aditivo se debe utilizar?

Utilice solo detergentes y aditivos para lavadoras. Siga las indicaciones del fabricante.

¿Cuánto detergente se debe utilizar?

La cantidad de detergente depende

• de la cantidad de ropa:
  si el fabricante del detergente no da indicaciones sobre la dosis a usar con una carga parcial, se aconseja reducir en 1/3 la dosis de detergente con la mitad de la carga y la mitad de la dosis con una carga reducida al mínimo;
  • de la suciedad de la ropa:
  utilice poco detergente para prendas poco sucias. Siga las indicaciones del fabricante en base a la cantidad de ropa por lavar;
• de la dureza del agua;
  el agua muy dura necesita mucho detergente. Consulte las indicaciones presentes en la confección del producto para la dosificación según el nivel de dureza del agua.

Detergente líquido

El detergente líquido se puede echar directamente en el compartimiento de la cubeta para el lavado inmediatamente antes del inicio del programa o se puede introducir el dosificador en el tambor. Siga las instrucciones del fabricante.

Adición del ablandador (producto decalcificante)

El ablandador se añade con agua de dureza medio-alta (a partir del grado de dureza II). Siga las instrucciones del fabricante. Luego se utilizará siempre el detergente para el nivel de dureza I (=dulce). Las informaciones sobre la dureza del agua en la zona de residencia pueden ser suministradas por la Compañía competente.

Indicaciones sobre la dureza del agua

Nivel de dureza	°dH (grados alemanes)	T.H. (grados franceses)
	0-7I = Dulce	0-15
		16-257-14II = Media
		26-3714-21III = Dura
		más de 37más de 21IV = Muy c

Como lavar

Cargue la ropa

Abra la puerta.

Introduzca la ropa en el tambor, una prenda cada vez. Despliegue la ropa lo más posible. Cierre la puerta.

Eche el detergente y el aditivo

Extraiga completamente la cubeta.

Eche la cantidad de detergente para el lavado en el compartimiento 🚗.

Si desea efectuar un programa con prelavado, con

remojo o con tratamiento manchas, ponga el detergente o la sal quitaman-chas en el compartimiento 📊

¡Atención! No ponga el detergente normal en el compartimiento del prelavado para el ciclo MANCHAS, sino el producto específico (sal quitamanchas) fácil de adquirir en comercio.

Vierta el suavizante en el compartimiento el blanqueante en el compartimiento sin superar el nivel MAX. indicado en la cubeta.

Cierre la cubeta bien a fondo.

Seleccione el programa de lavado deseado

Gire el selector programas en la posición deseada. Las luces piloto correspondientes a las fases que componen el programa se encienden.

La duración del programa aparece en el display.

PRELAVAD LAVAD ACLARADOS ACLARADO ADICIONAL CENTRIFUGADO FIN SOBRE-DOSIFICACION CENTRIF. DELICADO DESCARGA SUAVIZANTES ACLARADOS FRIO 30° 40° FRIO 95 ANULACION/ PARADA ECONOMIA 50 40 30 FRIO 50 SINTETICOS FACE DE PLANCHAR FRIO ALGODON Y LINO

Como lavar

Eventual selección de las opciones MANCHAS, PRELAVADO, LAVADO RAPIDO o REMOJO según la suciedad de la ropa y el tipo de tejido.

El piloto correspondiente se enciende.

PRELAVADO

REMOJOO()

LAVADO RAPIDO

MANCHAS O ()

Seleccione la velocidad del centrifugado o la opción Agua en la cuba

[Non-Text]

Pulse la tecla CENTRIFUGADO para seleccionar la velocidad de centrifugado deseada o la opción "Agua en la cuba": la luz piloto correspondiente se enciende.

850

700

600

400

i

Si no se reduce la velocidad de centrifugado, la máquina realizará el centrifugado final a las velocidades siguientes:

AGUA EN LA CUBA

- algodón 850 rpm

- sintéticos 700 rpm

- delicados 600 rpm

La máquina ha sido proyectada para consumar poca agua. Sin embargo, para las personas particularmente sensibles, alérgicas a los detergentes, podría ser necesario aclarar la ropa con una mayor cantidad de agua (aclarado adicional).

i

El aclarado adicional sólo puede efectuarse en los programas para algodón, sintéticos y delicados.

Selección del aclarado adicional

[Non-Text]

Pulse simultáneamente por unos 2 segundos las teclas PRELAVADO y LAVA-DO RAPIDO: la luz piloto ACLARADO ADICIONAL se enciende en el display fases programa.

Esta función queda habilitada de manera permanente. Si se quiere anularla, se debe pulsar otra vez las mismas teclas hasta que la luz piloto ACLARADO ADICIONAL se apague.

Como lavar

Seleccione la opción ARRANQUE RETARDADO

Si desea retardar la puesta en marcha de un programa pulse la tecla ARRANQUE RETARDADO antes de arrancarlo. El retardo seleccionado aparecerá en el display tres segundos y después se visualizará la duración del programa requerido.

Si se ha pulsado la tecla REMOJO, el tiempo de retardo seleccionado se referirá a la duración del remojo. Si no se selecciona un tiempo de retardo, el remojo durará unos 30 minutos.

Pulsando la tecla MARCHA/PAUSA en el display aparecerá nuevamente el retardo seleccionado y luego el aparato empezará la cuenta hacia atrás.

Arranque el programa

1. Controle que el grifo del agua esté abierto.
2. Pulse la tecla MARCHA/PAUSA para arrancar el programa.

Si se ha seleccionado el arranque retardado, el programa empezará al término del tiempo seleccionado.

Si al inicio del programa la luz PUERTA es roja y parpadea, significa que la puerta no está cerrada. Ciérrela y vuelva a pulsar MARCHA/PAUSA.

Si se ha seleccionado el arranque retardado, empieza la cuenta hacia atrás, en horas, que se visualiza en el display. Durante este periodo es posible tanto introducir otra ropa en el tambor como modificar o anular el tiempo de retardo.

• Añadir ropa: pulse MARCHA/PAUSA, se puede abrir la puerta. Introduzca la ropa, cierre la puerta y vuelva a pulsar MARCHA/PAUSA.
• Modificar o anular el tiempo de retardo: pulse MARCHA/PAUSA, pulse ARRANQUE RETARDADO hasta que en el display aparezca el nuevo tiempo deseado, o bien Oh, si se quiere anularlo. Vuelva a pulsar MARCHA/PAUSA.

Display fases programa

Seleccionando el programa de lavado, las luces piloto correspondientes a las varias fases se encienden. Después de haber arrancado el programa, queda encendida solo la luz piloto correspondiente a la fase en curso.

PRELAVADO

LAVADO

ACLARADOS

ACLARADO

CENTRIFUGADO

FIN O

SOBRE-DOSIFICACION

Como lavar

Display

El tiempo residual decrece de minuto en minuto y aparece en el display.

Fin del programa

El aparato se para automáticamente, en el display aparece un cero y se oye una señal acústica.

El piloto FIN está encendido.

I

Si se ha seleccionado la opción AGUA EN LA CUBA, descargar el agua

- o pulsando la tecla MARCHA/PAUSA (se centrifugará la ropa a la velocidad prevista para el tipo de tejido para el cual se había seleccionado el programa de lavado que se acaba de ejecutar y que, obviamente, se podrá reducir con la tecla "CENTRIFUGADO").

- o girando el selector programas en O y luego en DESCARGA y volviendo a pulsar MARCHA/PAUSA. En este caso se descargará el agua, pero no se efectuará el centrifugado.

[Non-Text]

Gire el selector programas en la posición ANULACION O.

[Non-Text]

Saque la ropa del tambor.

Controle atentamente que esté vacío para evitar que una prenda olvidada pueda arruinar la carga sucesiva.

I

Cierre el grifo del agua.

[Non-Text]

Deje la puerta abierta para evitar la formación de mohos y olores feos.

Ficha programas

Programas de lavado

Programa	Temp.	Tipo de tejido	Opciones posibles	Carga máx.kg	Consumos*
					Energía kWh	Agua litros	Duración min.
Algodón Blancos	95°-60°	Algodón y lino, p. ej. prendas de trabajo normalmente sucias, sábanas, ropa para la casa, ropa interior, toallas.	MANCHAS LAVADO RAPIDO REMOJO PRELAVADO ACLARADO ADIC. AGUA EN LA CUBA CENTRIFUGADO	6	2,1	62	144
E Blancos ECONOMIA	60°	Algodón y lino, p. ej; sábanas y ropa para la casa poco o nor- malmente sucias.	MANCHAS REMOJO PRELAVADO ACLARADO ADIC. AGUA EN LA CUBA CENTRIFUGADO	6	1,6	59	135
Algodón de color	60°-50°40°-30°FRIO	Ropa de color en algodón o lino, camisas, ropa interior, ropa de esponja.	MANCHAS LAVADO RAPIDO REMOJO PRELAVADO ACLARADO ADIC. AGUA EN LA CUBA CENTRIFUGADO	6	0,95	59	124
Sintéticos	60°-50°40°FRIO	Tejidos sintéticos, ropa interior, prendas de color, camisas que no necesitan ser plan- chadas, camisetas.	MANCHAS LAVADO RAPIDO REMOJO PRELAVADO ACLARADO ADIC. AGUA EN LA CUBA CENTRIFUGADO	2,5	1,0	52	95
Delicados	40°-30°FRIO	Tejidos delicados, p. ej. cortinas.	MANCHAS LAVADO RAPIDO REMOJO PRELAVADO ACLARADO ADIC. AGUA EN LA CUBA CENTRIFUGADO	2,5	0,55	55	59
Lana	40°-30FRIO	Lana, mixto lana, seda.	AGUA EN LA CUBA CENTRIFUGADO	2	0,4	52	54

Conforme a la normativa CEE 92/75, los consumos indicados en la etiqueta energía se refieren al programa para algodón a 60°C con una carga de 5 kg.

* Estos datos tienen un valor solamente indicativo y pueden variar según el tipo y la cantidad de ropa, la temperatura del agua y del ambiente. Los valores se refieren a la temperatura más alta prevista para cada programa y, para el algodón, a una carga de 5 kg.

Ficha programas

Programas especiales

Programa	Tipo de tejido	Desarrollo del programa	Opciones posibles	Carga máx.kg	Consumos*
					Energía kWh	Agua litros	Duración min.
Aclarados	Con este pro-grama es posible aclarar las prendas lavadas a mano.	3 aclarados con aditivo liquido.Centrifugado breve (máx. 700 vueltas/minuto).	ACLARADO ADICIONAL AGUA EN LA CUBA CENTRIFU-GADO	6	0,15	47	21
Suavizantes	Prendas lavadas a mano que deben ser almidonadas o aclaradas con el suavizante.	1 aclarado con aditivo liquido.Centrifugado.	AGUA EN LA CUBA CENTRIFU-GADO	6		20	19
Descarga	Descarga del agua del último aclarado en los programas con opción Agua en la cuba.	Descarga del agua.		/		/	3
Centrifugado	Centrifugado separado para algodón.	Centrifugado.	CENTRIFUGADO	6	0,03	/	10
Centrifugado delicado	Centrifugado separado para sintéticos y deli-cados.	Centrifugado breve (máx. 700 vueltas/minuto).	CENTRIFUGADO	2,5			4
○ Anulación/ Parada		Cancelación del programa en curso, apagamiento del aparato

* Estos datos tienen solo un valor indicativo y pueden variar según la cantidad y el tipo de ropa, la temperatura del ambiente y del agua.

Limpieza y mantenimiento

Después de cada lavado

Al final del lavado, extraiga parcialmente la cubeta del detergente para que pueda secarse.
Deje la puerta entreabierta para ventilar el aparato.

Si no utiliza el aparato por mucho tiempo:

Cierre el grifo del agua y desenchufe el aparato.

Limpieza periódica

Exterior del aparato

Limpie la parte externa de la lavadora con agua tibia y un producto neutro no abrasivo. Aclare con agua limpia y seque con un trapo suave. Importante: no use alcohol, solventes o productos similares para la limpieza del aparato.

Cubeta detergente

Los detergentes y los aditivos, con el tiempo, forman incrustaciones.

Limpie periódicamente la cubeta del detergente

pasándola debajo del grifo de agua. Para extraer completamente la cubeta del aparato, pulse el botón en fondo a la izquierda.

Para poder limpiar la cubeta más fácilmente, es posible quitar la parte alta de la misma reservada a los aditivos.

Con el pasar del tiempo, el detergente puede formar incrustaciones en la parte interna de la cubeta: limpiela con un cepillo de dientes.

Vuelva a colocar la cubeta en su lugar.

Limpieza y mantenimiento

Puerta

Controle periódicamente que no haya cuerpos extraños como grapas, botones, mondadientes en la junta de la puerta.

El filtro tiene la función de recoger todas las hilachas y los pequeños objetos que accidentalmente pueden quedar en la ropa. Controle periódicamente que el filtro esté limpio.

Abra la puerta del filtro.

Ponga un recipiente debajo del filtro y desenrósquelo; es normal que salgan pequeñas cantidades de agua.

Extraiga el filtro.

Límpielo debajo de un chorro de agua corriente y vuélvalo a colocar en su lugar enroscándolo bien a fondo.

Filtro del tubo de alimentación

Si se observa que el aparato necesita más tiempo para llenarse, es necesario controlar que el filtro del tubo de alimentación no esté atascado.

Cierre el grifo del agua.

Desenrosque el tubo de alimentación del grifo.

Límpie el filtro con un cepillo.

Vuelva a enroscar el tubo.

Limpieza y mantenimiento

Vaciado de emergencia

Si el aparato no descarga (bomba bloqueada, filtro atascado o tubo desagüe obstruido), para vaciar el agua proceda de la siguiente manera:

• desenchufe el aparato;
  • cierre el grifo del agua;
• espere que el agua se enfrie (si es necesario);
• ponga un recipiente sobre el piso, inserte la extremidad del tubo de desagüe y deje descargar toda el agua del aparato;
• elimine la avería y vuelva a arreglar el aparato.

Si el agua no se descarga, porque el tubo de desagüe está atascado o si no es posible alcanzar el tubo de desagüe, proceda de la siguiente manera:

• ponga debajo del filtro un recipiente con bordes rectos y con capacidad adecuada;
• desenrosque el filtro en sentido antihorario hasta que toda el agua salga lentamente del aparato.

Luego proceda como indicado antes.

Precauciones contra el hielo

Si el aparato se instala en un cuarto donde la temperatura podría descender por debajo de 0°C, proceda como sigue:

• Cierre el grifo del agua y desenrosque el tubo de alimentación del grifo.
• Ponga la extremidad del tubo de desagüe y del tubo de alimentación en un recipiente colocado sobre el piso.
• Seleccione el programa de descarga y hágalo funcionar hasta que termine.
• Gire el selector programas en la posición ANULACION O.
• Desenchufe el aparato.
• Vuelva a enroscar el tubo de alimentación y coloque en su lugar el tubo de descarga.

Efectuando estas operaciones el agua que ha quedado en el aparato será evacuada, evitando la formación de hielo y de consecuencia la rotura de las partes afectadas.

Cuando haga funcionar nuevamente el aparato, asegúrese de que la temperatura del ambiente sea superior a los 0°C.

Qué hacer si...

Si durante el centrifugado se oye un ruido insólito, semejante a un silbido, esto se debe a un nuevo tipo de motor.

Si no se ve agua en el aparato, esto es porque los nuevos aparatos, frutos de la tecnología moderna, trabajan con consumo reducido de agua.

Anomalías de funcionamiento

En caso de anomalías de funcionamiento, se aconseja tratar de resolverlas solo siguiendo las instrucciones indicadas más abajo.

Si se consulta el servicio de asistencia por uno de los inconvenientes mencionados más abajo, o bien después de un uso incorrecto de la máquina, dicho servicio no se efectuará gratis aún si la garantía está todavía en vigor.

Es posible que aparezcan en el display los siguientes códigos de alarma:

- E10: anomalía en la carga del agua (luz piloto ACLARADO ADICIONAL encendida)

- E20: anomalía en la descarga del agua (luz piloto ACLARADOS encendida)

- E40: puerta abierta (luz piloto LAVADO encendida)

Una vez solucionado el inconveniente, pulse la tecla MARCHA/PAUSA para hacer partir nuevamente el programa interrumpido. Si no se llega a solucionar el inconveniente, consulte el Centro de Asistencia técnica AEG más cercano a su domicilio.

Anomalía	Causa posible	Solución
El aparato no se pone en marcha	La tecla MARCHA/PAUSA Pulse la tecla.no ha sido pulsada.
	El fusible del equipo está Sustituya el fusible.dañado.
	La puerta no está bien Cierre la puerta; se debe oircerrada (E40). el disparo de la cerradura.
	El enchufe no está Inserte el enchufe.conectado.
	Se ha seleccionado la opción Controle en el display elARRANQUE RETARDADO. retardo programado.

Qué hacer si...

Anomalía	Causa posible	Solución
El aparato no carga agua	El grifo del agua está Abra el grifo. cerrado (E10).
	El tubo de alimentación está bloqueado o doblado (E10).	Controle el tubo en toda su longitud y elimine el doblez.
	El filtro del tubo de alimentación está obstruido (E10).	Limpie el filtro.
	La puerta no está bien cerrada (E40).	Cierre la puerta.
El aparato carga agua y la descarga inmediatamente	La extremidad del tubo de desagüe se encuentra demasiado baja respecto al aparato.	Ponga el tubo a la altura prevista (ver el capítulo relativo a la instalación).
El aparato no descarga y/o no centrifuga	El tubo de desagüe está Controle el tubo en toda bloqueado o doblado (E20). su longitud y elimine el doblez.
	El filtro o el tubo de desagüe Limpie el filtro y controle están atascados (E20). el tubo.
	Se ha seleccionado la opción Descargue el agua pulsando AGUA EN LA CUBA. la tecla MARCH/PAUSA o seleccionando el programa de descarga.
	La carga de ropa no está Vuelva a distribuir bien distribuida en el tambor. manualmente la ropa en el tambor.
Hay agua en el suelo	Hay demasiado detergente. Dosifique el detergente según las indicaciones del fabricante.
	Se ha usado un detergente Utilice un detergente inadecuado que hace para lavadoras. demasiada espuma.
	Hay pérdidas de una de las Controle que el tubo esté roscas del tubo de carga. enroscado a fondo en las dos extremidades.
	El filtro de desagüe no está bien enroscado después de la limpieza.	Enrosque el filtro a fondo.

Qué hacer si...

Anomalía	Causa posible	Solución
El aparato vibra o hace ruido	No se han quitado todas las Verifique que el aparato protecciones que servían para esté desembalado como el transporte. descrito en el capítulo de la instalación.
	No se han regulado las patas Nivele bien el aparato. de sostén.
	Hay poca ropa en el tambor. El correcto funcionamiento del aparato no está comprometido.
La puerta no se abre	El programa está todavía en Espere el final del curso y el tambor está programa para abrir en movimiento. la puerta.
	El nivel del agua en la Si se debe abrir la puerta, máquina supera la parte es necesario descargar inferior de la puerta. antes el agua.
	El aparato está calentando Espere que termine la fase el agua. de calentamiento.

Qué hacer si...

Anomalía Causa posible Solución

El centrifugado inicia en retardo o no se efectúa

Esta lavadora incorpora el Si al inicio de la fase de sistema "control de centrifugado la ropa no centrifugado" que evita está distribuida uniforme-vibraciones excesivas durante mente dentro del tambor, el centrifugado y asegura su la lavadora intentará estabilidad. distribuirla de manera homo-génea, mediante algunas rotaciones del tambor. Solo cuando la ropa se ha distribuido correctamente se realizará la fase de centrifugado, eventualmente a una velocidad inferior, si la ropa no está perfectamente distribuida.Si después de casi 10 minutos, la ropa permanece apelotonada, la lavadora no efectuará la fase de centrifugado. Por ello, si observa que al finalizar del ciclo la ropa está mojada, le aconsejamos redistribuirla manualmente en el interior del tambor y volver a seleccionar el programa de centrifugado.

Qué hacer si...

El resultado del lavado no es satisfactorio

Si el blanco de la ropa disminuye y se encuentran incrustaciones calcáreas en el tambor

• La dosis de detergente es insuficiente.
• El tipo de detergente es inadecuado.

- Las manchas "dificiles" no han sido sometidas a un tratamiento preliminar.

- No se ha elegido el programa y/o la temperatura justa.

Si en la ropa hay manchas grises

• La ropa sucia de ungüentos, grasa o aceite ha sido lavada con poco detergente.
• Se ha elegido un temperatura de lavado demasiada baja.
• En estos casos se ha verificado que el suavizante, sobre todo si es concentrado, ha entrado en contacto directo con la ropa. Lave enseguida estas manchas y eche el suavizante con mucho cuidado.

Si queda espuma también después del último aclarado

- Los detergentes modernos pueden producir espuma aún en el último aclarado. De todos modos la ropa ha sido aclarada completamente.

Si quedan residuos blancos en la ropa

- En gran parte se trata de componentes no solubles de los modernos detergentes. No dependen de un aclarado insuficiente. Sacuda o cepille la ropa. Quizás es mejor girar las prendas antes de lavarlas. Controle el tipo de detergente y en caso utilice un detergente líquido.

Características técnicas

Altura x Ancho x Profundidad 85x60x60 cm

Profundidad con puerta abierta 101 cm

Regulación en altura ± 13 mm

Carga (según el programa) máx. 6 kg

Utilización doméstica

Número de vueltas del tambor durante el lavado máx. 55 vueltas/min.

Número de vueltas del tambor durante

el centrifugado 850/700/600/400 vueltas/min.

Presión del agua 50-800 kPa

CE Este aparato cumple con las siguientes normas CEE:

- 73/23/CE del 19.02.73 "Normativa sobre el bajo voltaje", incluida la normativa 93/68/CEE

- 89/336/CEE del 3.05.89 "Directiva sobre la compatibilidad electro-magnética".

Asistencia técnica

En el capítulo "Qué hacer si ..." se halla una lista de algunas averías que se pueden intentar reparar solos. Consúltela en caso de avería.. Si no se solu-ciona el problema, diríjase al centro de asistencia técnica. (Las direcciones y los números de teléfono se encuentran en el folleto adjunto).

Trate de describir el defecto detalladamente para facilitar el diagnóstico: de esta manera el técnico podrá decidir si es necesario intervenir.

Tome nota del número de serie (Ser.No.) y el código del producto (Prod.No.) que se encuentran en la placa de la matrícula.

Ser. No. ....

Prod. No. ....

AEG

Made in EEC

CE

Mod. L 60688 Type P6345627

Prod.No. 914514531 00

220-230V\~50Hz 2200W

ELECTROLUX ELECTRODOMESTICOS C.I.F. A-08145872 ESPAÑA.S.A

IPX4

Ser.No.

Además explique de la manera más precisa:

- ¿Cómo se manifiesta la avería?

- ¿Cuándo se manifiesta?

- ¿Cuál es el código de alarma que aparece en el display?

¿Cuando se deben pagar las intervenciones técnicas, durante el plazo de garantía?

- cuando hubiese sido posible que el propio usuario solucionase el problema siguiendo las instrucciones de la tabla de seguimiento de averías (ver capítulo Que hacer si...),

- cuando el técnico debe realizar varias visitas debido a que el usuario no le ha facilitado toda la información adecuada que el requiere para solucionar la posible avería, por ejemplo, al tener que ir a por recambios. Se puede evitar visitas repetidas si prepara su llamada al servicio técnico como se describe arriba.

Instrucciones para la instalación y la conexión eléctrica

Normas de seguridad para el instalador

• El aparato es pesado, tenga cuidado en moverlo.
• Al momento del desembalaje, controle que el aparato no esté dañado. Si tiene dudas no lo ponga en funcionamiento y consulte al distribuidor.
• Antes del uso, hay que quitar todas las piezas del embalaje y de transporte; de no hacerlo así, tanto el aparato como los muebles podrían sufrir graves daños. Consulte el párrafo relativo.
• Cualquier trabajo de tipo eléctrico necesario para la instalación del aparato tendrá que ser realizado por un electricista especializado.
• Cualquier trabajo de tipo hidráulico tendrá que ser realizado por un fontanero especializado.
• Hay que tener cuidado que el aparato no esté apoyado sobre el cable de alimentación.
• Si el aparato está colocado sobre piso de alfombra, asegúrese de que haya circulación de aire entre las patas y el piso.
• La instalación del aparato debe ser conforme a las normativas en vigor.
• Si debe sustituir el cable de alimentación, diríjase a nuestro Centro de Asistencia técnica.

Dimensiones del aparato

Vista frontal y lateral

600 A5G 14-0.5N 835 10 95

1010 606 25 566

Vista posterior

335 40 170 50 Tubo de alimentacion Cable de alimentacion Tubo de desagüe 45 85

Instalación

Desembalaje

Antes del uso, quite todos los dispositivos de seguridad para el transporte.

Con una llave extraiga el tornillo situado en el lado posterior derecho del aparato. Apoye el aparato sobre el lado posterior evitando aplastar los tubos. Ayúdese intercalando entre la máquina y el piso uno de los angulares del embalaje.

Quite el taco central de poliestireno rígido del fondo del aparato.

Suelte las dos bolsas en polietileno.

Quite con mucho cuidado primero la bolsa derecha (1) y luego la izquierda (2), tirándolas hacia la parte central del aparato.

Vuelva a poner el aparato en posición vertical y extraiga los otros dos tornillos posteriores.

Extraiga los tre per- nos de plástico de los agujeros que alojaban los torni- llos.

Tape los agujeros que han quedado abiertos con los tapones que están en la bolsa de plástico que contiene este manual.

Conserve todos los elementos usados para el transporte para poderlos volver a usar en caso de mudança.

Instale el aparato sobre un piso plano y rígido.

Haga atención para que la circulación del aire alrededor del aparato no sea impedida por alfombras, moquetas, etc.

• Antes de colocar el aparato sobre baldosas de pequeñas dimensiones es mejor intercalar un revestimiento de goma.
• Nunca trate de corregir las irregularidades del piso intercalando pedazos de madera, cartón o similares.

- Si por razones de espacio no se puede evitar la colocación del aparato cerca de un horno a gas o de una estufa a carbón, es necesario introducir entre los dos aparatos una lámina aislante (85x57 cm) recubierta de una lámina de aluminio hacia el lado del horno o de la estufa.

- Nunca ponga el aparato en un lugar donde la temperatura podría descender debajo de 0°C.

- Controle que el tubo de carga del agua y el tubo de desagüe no estén doblados.

- Controle que el aparato esté instalado en un lugar donde el técnico pueda acceder fácilmente.

Nivelación

Nivele el aparato con sumo cuidado desenroscando o enroscando las patas de apoyo. Nunca ponga debajo del aparato cartón, madera o materiales similes para compensar los eventuales desniveles del piso.

Conecte el tubo de carga a un grifo roscado de 3/4".

La otra extremidad del tubo de carga, del lado del aparato, puede ser orientada

en cualquier dirección. Desenrosque un poco la tuerca de fijación, gire la extremidad del tubo y vuelva a enroscar la tuerca, controlando que no haya pérdidas de agua.

El tubo de carga no debe ser prolongado. Si el tubo es demasiado corto y no se desea desplazar el grifo, es necesario comprar un tubo más largo, adecuado para este tipo de uso.

Descarga de agua

El tubo de desagüe puede ser colocado en tres modos diferentes:

En el borde de un lavabo usando el codo de plástico suministrado con el aparato.

Es importante que la parte curva del tubo no resbale del borde del lavabo con la velocidad adquirida por el agua durante la fase de desagüe. Sujétela al grifo con una cuerda o un gancho colocado en la pared que se introducirá en el agujero apropiado en la parte curva del tubo.

En una derivación del desagüe del lavabo.

Esta derivación debe estar arriba del sifón, de modo tal que el codo del tubo esté como mínimo a 60 cm del suelo.

En un conducto de desagüe situado a una altura no inferior a 60 cm y no superior a 90 cm.

La extremidad del tubo de desagüe debe ser siempre ventilada, o sea el diámetro interno del conducto de desagüe debe ser más ancho que el diametro externo del tubo de desagüe.

Instalación

El tubo de desagüe no debe estar retorcido.

Hacerlo pasar sobre el suelo y subirlo sólo cerca del desagüe.

El tubo de desagüe puede ser prolongado, pero no debe superar los 400 cm. En caso de prolongación el diámetro interno del tubo prolongado debe corresponder con el diámetro interno del tubo original. Utilice un empalme adecuado.

Conexión eléctrica

El aparato está previsto para funcionar a 220-230 V, monofase, 50 Hz.

Controle que la instalación doméstica pueda soportar la carga máxima requerida (2,2 kW), considerando también los otros aparatos en funcionamiento.

Conecte el aparato a una toma de corriente con toma de tierra.

El fabricante declina cualquier responsabilidad por los daños o las lesiones provocadas por el incumplimiento de las normas de seguridad antedichas.

Si se hace una conexión eléctrica fija, es obligatorio instalar un interruptor con una abertura entre los contactos de al menos 3 mm que permita aislar completamente el aparato de la red.

La conexión eléctrica debe ser conforme a las normas vigentes.

El cable de alimentación no debe ser prolongado. Si la longitud no fue-se suficiente sustitúyalo con otro cable más largo o bien acerque la toma de corriente.

Para sustituir el cable de alimentación diríjase al centro de asistencia técnica.

Una vez que se haya instalado la máquina, asegurarse de que se pueda acceder fácilmente al cable de alimentación.

132997830.qxd 27/08/01 9.53 Pagina 44 (Nero/Process Black pellicola)

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg
