Marca	SMEG
Modelo	PV163N-1
Tipo de producto	Cocina de gas con horno eléctrico
Ancho	60 cm
Profundidad	60 cm
Altura	85 cm
Peso	55 kg
Alimentación	Gas natural (G20) y eléctrica (220-240 V)
Número de quemadores	4 (2 grandes, 1 mediano, 1 pequeño)
Encendido	Automático con chispa
Horno	Eléctrico con función grill y ventilador
Capacidad del horno	70 litros
Control de temperatura	Termostato regulable de 50 a 250 °C
Seguridad	Válvula de seguridad en horno y quemadores
Limpieza	Superficies esmaltadas de fácil limpieza
Revestimiento del horno	Esmalte catalítico autolimpiante
Puerta del horno	Vidrio templado desmontable
Piezas de repuesto	Disponibles en servicio técnico oficial
Reparabilidad	Índice de reparabilidad de 7/10
Clase energética	A (horno)
Consumo de gas	10.5 kW total

Preguntas frecuentes - PV163N-1 SMEG

¿Cómo instalar correctamente la cocina SMEG PV163N-1?

La instalación debe ser realizada por un técnico autorizado. Asegúrese de que la cocina esté nivelada y conectada a la red de gas con un tubo flexible homologado. La toma eléctrica debe tener conexión a tierra.

¿Qué hacer si los quemadores no encienden?

Verifique que el suministro de gas esté abierto. Limpie los electrodos de encendido con un paño seco. Si persiste, revise la batería del encendedor (si aplica) o contacte al servicio técnico.

¿Cómo limpiar el horno autolimpiante?

Active el ciclo de limpieza catalítica calentando el horno vacío a 250 °C durante 30 minutos. Luego, aspire los residuos. No use productos abrasivos.

¿Qué tipo de gas utiliza la cocina?

Viene configurada para gas natural (G20). Para usar con gas butano/propano, se necesita cambiar los inyectores (incluidos en el embalaje) y ajustar la presión.

¿Cómo reemplazar la lámpara del horno?

Desconecte la cocina. Retire la cubierta de vidrio girándola en sentido antihorario. Sustituya la bombilla por una de repuesto del mismo tipo (25 W, 300 °C). Vuelva a colocar la cubierta.

¿Qué significa el código de error E2 en el horno?

El código E2 indica un problema con el sensor de temperatura. Apague la cocina, espere 5 minutos y reinicie. Si persiste, llame al servicio técnico.

¿Se puede usar la cocina sin horno?

Sí, los quemadores de gas funcionan independientemente del horno. Solo asegúrese de que el horno esté apagado y no bloquee las rejillas de ventilación.

¿Cómo ajustar la llama de los quemadores?

Gire la perilla correspondiente. La llama debe ser azul y estable. Si es amarilla o irregular, limpie el quemador o ajuste el aire primario con un destornillador (consulte el manual).

¿Dónde conseguir piezas de repuesto?

Las piezas originales están disponibles en el servicio técnico oficial de SMEG. También puede solicitar en línea a través de distribuidores autorizados.

¿Qué hacer si la cocina no calienta?

Verifique el suministro de gas y electricidad. Compruebe los fusibles. Si el horno no calienta, el termostato podría estar defectuoso. Contacte a un técnico.

MANUAL DE USUARIO PV163N-1 SMEG

1.1 Advertencias generales para la seguridad 114
1.2 Responsabilidad del fabricante 115
1.3 Función del aparato 115
1.4 Eliminación 115
1.5 Placa de identificación 116
1.6 Este manual de uso 116
1.7 Cómo leer el manual de uso 116

2 Descripción 117

2.1 Descripción general 117
2.2 Simbología 118
2.3 Accesorios disponibles 118

3 Uso 119

3.1 Advertencias 119
3.2 Primer uso 119
3.3 Uso de la encimera 120

4 Limpieza y mantenimiento 122

4.1 Advertencias 122
4.2 Limpieza del aparato 122

5 Instalación 124

5.1 Indicaciones de seguridad 124
5.2 Entalladura de la superficie de trabajo 124
5.3 Empotrado 125
5.4 Bridas de fijación 126
5.5 Conexión del gas 126

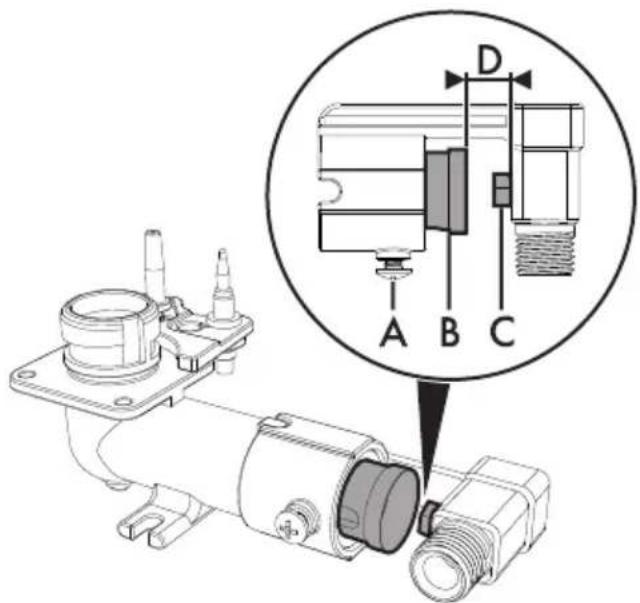

5.6 Adaptación a los distintos tipos de gas 128
5.7 Conexión eléctrica 134

Estas instrucciones son válidas únicamente para los países de destino indicados en la placa de características que se encuentra aplicada en el aparato.

Esta encimera empotrada pertenece a la clase 3.

Aconsejamos leer detenidamente este manual que contiene todas las indicaciones para mantener inalteradas las cualidades estéticas y funcionales del aparato adquirido.

Para más información sobre el producto: www.smeg.com

1 Advertencias

1.1 Advertencias generales para la seguridad

Daños a las personas

• Este aparato y sus partes accesibles se calientan mucho durante su uso.
• No tocar las resistencias durante su uso.
• Mantener alejados a los niños menores de 8 años en el caso de que no estén continuamente vigilados.
• Los niños no deben jugar con el aparato.
• Durante el uso del mismo no apoyar sobre el aparato objetos metálicos como cuchillos, tenedores, cucharas y tapas.
• Apagar el aparato después de su uso.
• No intentar nunca apagar una llama/incendio con agua: apagar el aparato y cubrir la llama con una tapa o con una cubierta ignífuga.
• Las operaciones de limpieza y mantenimiento no deben ser efectuadas por niños sin vigilancia.
• La instalación y las operaciones de asistencia deben ser efectuadas por personal cualificado en el respeto de las normas vigentes.
• No modificar el aparato.

• No introducir objetos metálicos puntiagudos (cubiertos o utensilios) en las ranuras.

• No intentar nunca reparar el aparato personalmente o sin acudir a un técnico cualificado.

• Si se dañara el cable de alimentación eléctrica, ponerse inmediatamente en contacto con el servicio de asistencia técnica que se ocupará de sustituirlo.

Daños al aparato

• En las partes de vidrio no utilizar detergentes abrasivos o corrosivos (por ej. productos en polvo, quitamanchas y esponjitas metálicas).
• Utilizar eventualmente utensilios de madera o de plástico.
• No sentarse sobre el aparato.
• No utilizar chorros de vapor para limpiar el aparato.
• No obstruir las aberturas ni las ranuras de ventilación y eliminación del calor.
• No dejar el aparato sin vigilancia durante las cocciones que puedan liberar grasas y aceites.
• No dejar objetos sobre las superficies de cocción.
• No utilizar nunca el aparato para calentar la vivienda.

1.2 Responsabilidad del fabricante

El fabricante declina toda responsabilidad por daños sufridos por personas o cosas ocasionados por:

• uso del aparato diferente del previsto,
• incumplimiento de las prescripciones del manual de uso,
• alteración incluso de una sola parte del aparato,
• utilización de repuestos no originales.

1.3 Función del aparato

Este aparato deberá ser utilizado para la cocción de alimentos en entornos domésticos. Cualquier otro uso se considera inadecuado.

Este aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas y mentales reducidas o sin experiencia en el uso de aparatos eléctricos, sin la supervisión o instrucción por parte de personas adultas y responsables para su seguridad.

1.4 Eliminación

Este aparato debe ser desechado separadamente de los otros residuos (directivas 2002/95/CE, 2002/96/CE, 2003/108/CE). El producto no contiene sustancias en cantidades tales como para ser consideradas peligrosas para la salud y el medio ambiente, en conformidad con las directivas europeas actuales.

Para desechar el aparato:

Tensión eléctrica Peligro de electrocución

• Desactivar la alimentación eléctrica general.

• Desconectar el cable de alimentación eléctrica de la instalación eléctrica.

• Cortar el cable de alimentación eléctrica y quitarlo junto con la clavija.

• Entregar el aparato que ha llegado al final de su vida útil a los centros adecuados de recogida selectiva de residuos eléctricos y electrónicos, o bien volver a entregarlo al vendedor en el momento de la compra de un aparato equivalente, en razón de uno a uno.

Se precisa que para el embalaje del aparato se utilizan materiales no contaminantes y reciclables.

- Entregar los materiales del embalaje a los centros adecuados de recogida selectiva.

Embalajes de plástico Peligro de asfixia

• No dejar sin custodia el embalaje ni partes del mismo.
• No permitir que los niños jueguen con las bolsas de plástico del embalaje.

1.5 Placa de identificación

La placa de identificación lleva los datos técnicos, el número de matrícula y el marcado. La placa de identificación no se debe quitar nunca.

1.6 Este manual de uso

Este manual de uso forma parte integrante del aparato y debe guardarse íntegro y al alcance de la mano del usuario durante todo el ciclo de vida del aparato. Antes de utilizar el aparato, leer detenidamente el presente manual de uso.

1.7 Cómo leer el manual de uso

Este manual de uso utiliza las siguientes convenciones de lectura:

Advertencias

Informaciones generales sobre este manual de uso, de seguridad y para la eliminación final.

Descripción

Descripción del aparato y de los accesorios.

Uso

Informaciones sobre el uso del aparato y de los accesorios, consejos para la cocción.

Limpieza y mantenimiento

Informaciones para limpiar correctamente el aparato y para su mantenimiento.

Instalación

Informaciones para el técnico cualificado: instalación, arranque y prueba.

Advertencia de seguridad

Información

Sugerencia

1. Secuencia de instrucciones de uso.

- Instrucción de uso individual.

2 Descripción

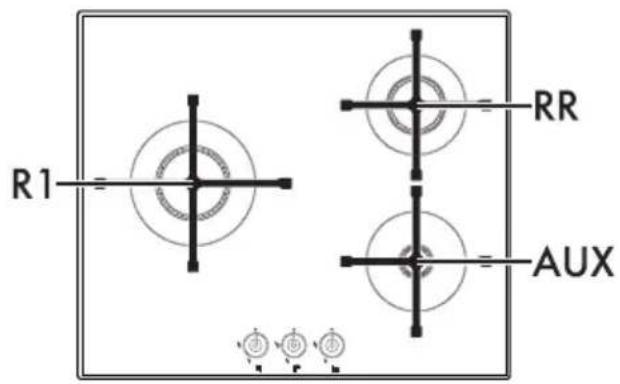

2.1 Descripción general

Delantera izquierda Trasera izquierda Central Trasera derecha Delantera derecha Central izquierda

Mandos quemadores

Útiles para encender y regular los quemadores de la encimera. Pulsar y girar los mandos en sentido antihorario al valor para encender los quemadores correspondientes. Girar los mandos a la zona comprendida entre el máximo y el mínimo para regular la llama. Volver a poner los mandos en la posición para apagar los quemadores.

2.3 Accesorios disponibles

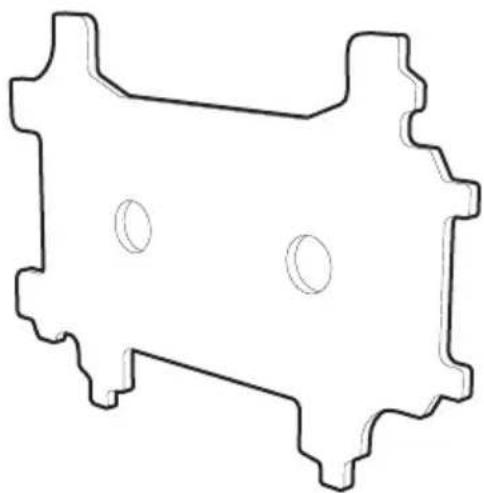

Llave para quemador (sólo para el instalador)

Útil para desmontar y volver a montar los quemadores de la encimera.

Los accesorios que se suministran u opcionales pueden ser solicitados en los centros de asistencia autorizados. Utilizar sólo accesorios originales del fabricante.

3 Uso

3.1 Advertencias

Uso incorrecto Peligro de quemaduras

• Verificar que las coronas de los quemadores estén colocadas correctamente en sus alojamientos con los casquetes correspondientes.
• Las grasas y los aceites al sobrecalentarse pueden inflamarse. Prestar la máxima atención.
• No dejar el aparato sin vigilancia durante las cocciones que puedan liberar grasas y aceites.
• No pulverizar productos en spray en las proximidades del aparato.
• No tocar por ningún motivo las resistencias del aparato cuando está en funcionamiento. Dejar que se enfríen antes de proceder a una posible limpieza.
• No permitir que los niños menores de 8 años se acerquen al aparato durante su funcionamiento.

Uso incorrecto Riesgo de daños a las superficies

• No poner papel de aluminio para recubrir los quemadores o la encimera.
• Los recipientes o las bistequeras deben ser colocados dentro del perímetro de la encimera.
• Todos los recipientes deben tener el fondo plano y uniforme.
• En el caso de derrames o desbordamientos, eliminar el exceso de líquido de la encimera.
• Se desaconseja el uso de ollas de barro o piedra esteatita para la cocción o el calentamiento de alimentos.

3.2 Primer uso

1. Quitar las posibles películas de protección fuera o dentro del aparato y de los accesorios.
2. Quitar las posibles etiquetas (a excepción de la placa con los datos técnicos) de los accesorios.
3. Quitar y lavar todos los accesorios del aparato (ver 4 Limpieza y mantenimiento).

3.3 Uso de la encimera

Todos los mandos y los controles del aparato están ubicados en el panel frontal. A cada mando le corresponde, claramente indicado, un quemador. El aparato está equipado con un dispositivo de encendido electrónico. Basta con presionar y girar en sentido antihorario el mando sobre el símbolo de llama máxima, hasta obtener el encendido. Si el quemador no se enciende en los primeros 15 segundos, poner el mando en y no intentar volver a encenderlo durante 60 segundos. Una vez que se haya encendido, mantener presionado el mando durante algunos segundos para permitir el calentamiento del termopar. Puede suceder que el quemador se apague en el momento de soltar el mando: significa que el termopar no se ha calentado lo suficiente. Esperar unos instantes y repetir la operación. Mantener pulsado el mando durante más tiempo.

En caso de apagado accidental, un dispositivo de seguridad procede a bloquear la salida del gas, incluso con la llave abierta. Volver a poner el mando en y no intentar volver a encenderlo durante 60 segundos.

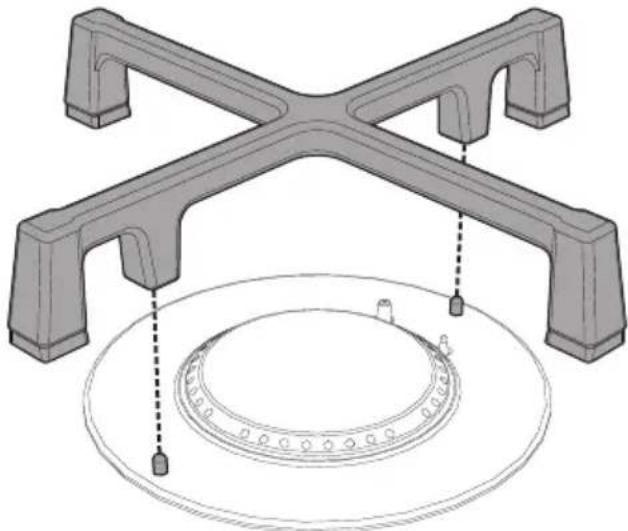

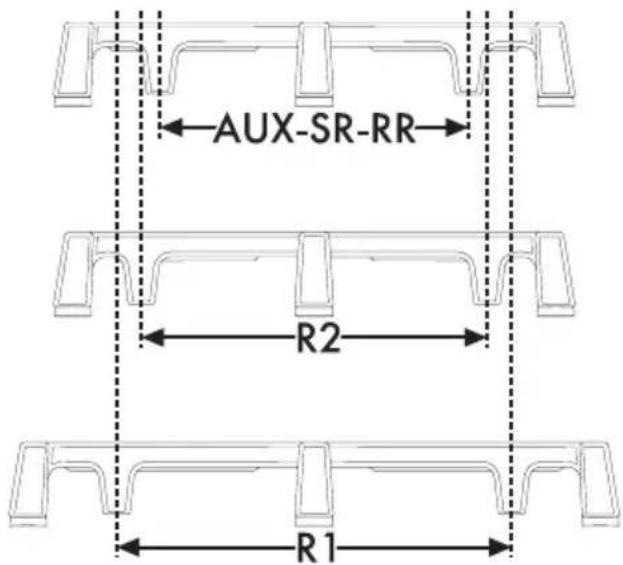

Posición correcta de las rejillas

Las rejillas que se encuentran sobre los quemadores deben ser colocadas de forma paralela al panel de mandos y no de modo perpendicular.

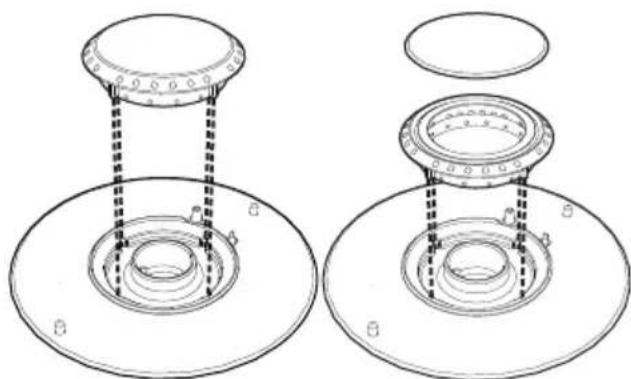

Posición correcta de las coronas quemador y de los casquetes

Antes de encender los quemadores de la encimera, verificar que las coronas quemador estén colocadas en sus alojamientos con sus casquetes correspondientes. Tener cuidado de que los agujeros de las coronas quemador correspondan con las bujías y los termopares. Controlar además que los acoples de las coronas quemador se introduzcan correctamente en los agujeros del quemador.

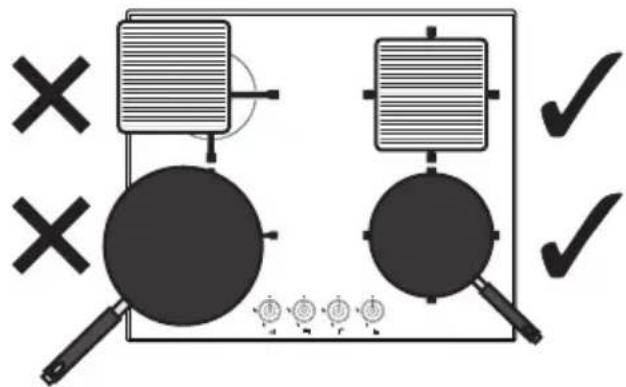

Consejos prácticos para el uso de la encimera

Para obtener un mejor rendimiento de los quemadores y un consumo mínimo de gas, será preciso usar recipientes provistos de tapa y proporcionados con respecto al quemador para evitar que la llama roce los lados. Al producirse la ebullición, reducir la llama en la medida suficiente para impedir que el líquido rebose.

Diámetro de los recipientes:

• Auxiliar: 7 - 18 cm.
• Semirápido 10 - 24 cm.
  • Rápido reducido 18 - 24 cm.
  • Rápido medio 20 - 26 cm.
  • Rápido grande 20 - 26 cm.

Durante la cocción, para evitar que la encimera o la parte superior, se quemen o se dañen, todos los recipientes o las bistequeras deben estar situados dentro del perímetro de la encimera.

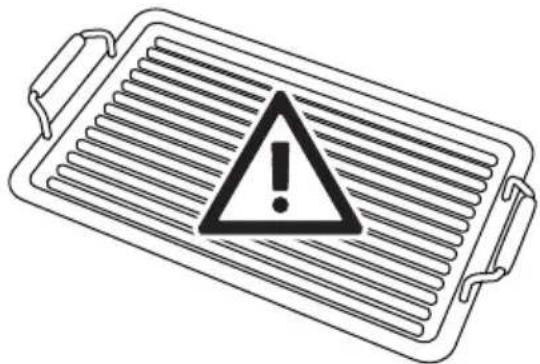

Limitaciones sobre el uso de las bistequeras

Uso incorrecto Riesgo de daños a las superficies

- no utilizar bistequeras de hierro forjado.

En el caso de que se desee utilizar una bistequera es necesario tener presente algunas indicaciones:

• utilizar bistequeras de aluminio, incluso con revestimiento antiadherente, de dimensiones no superiores a 35 x 26 cm;
• con el fin de evitar daños al aparato y al revestimiento de teflón, las bistequeras de aluminio teflonado pueden ser precalentadas en vacío durante un máximo de 5 minutos. Seguidamente disponer los alimentos en la bistequera, y proceder a la cocción sin superar nunca los 40 minutos de uso;
• tener cuidado de que las llamas del quemador no salgan del borde de la bistequera;
• mantener desde la pared lateral una distancia mínima de 150 mm desde el borde de la bistequera;
• no poner la bistequera en varios quemadores al mismo tiempo.

4 Limpieza y mantenimiento

4.1 Advertencias

Uso incorrecto Riesgo de daños a las superficies

• No utilizar chorros de vapor para limpiar el aparato.
• No utilizar en las partes de acero o tratadas en su superficie con acabados metálicos (por ej. anodizaciones, niquelados, cromados), productos para la limpieza que contengan cloro, amoniaco o lejía.
• En caso de contacto con detergentes demasiados agresivos, agua calcárea o posibles desbordamientos (agua hirviendo, jugo, café, etc.) limpiar inmediatamente después de haber dejado que se enfríe la encimera.
• En las partes de vidrio no utilizar detergentes abrasivos o corrosivos (por ej. productos en polvo, quitamanchas y esponjitas metálicas).
• No utilizar materiales ásperos o abrasivos ni rascadores metálicos afilados.
• No lavar en el lavavajillas los componentes que se pueden quitar, como las rejillas de la encimera, las coronas del quemador y los casquetes.

4.2 Limpieza del aparato

Para una buena conservación de las superficies, es necesario limpiarlas regularmente después de cada uso, dejándolas enfriar previamente.

Limpieza ordinaria diaria

Utilizar siempre y únicamente productos específicos que no contengan abrasivos ni sustancias ácidas a base de cloro.

Verter el producto sobre un paño húmedo y pasarlo por la superficie, aclarar cuidadosamente y secar con un trapo suave o con un paño de microfibra.

Manchas de comida o restos

No utilizar en ningún caso esponjas de acero ni rascadores cortantes para no dañar las superficies.

Utilizar los productos normales, no abrasivos, posiblemente con la ayuda de utensilios de madera o de material plástico. Enjuagar cuidadosamente y secar con un trapo suave o con un paño de microfibra.

Evitar dejar secar dentro del aparato, restos de comida de base azucarada (ej. mermelada) porque podrían estropear el esmalte dentro del aparato.

Limpieza y mantenimiento

Rejillas de la encimera

Extraer las rejillas y limpiarlas con agua templada y detergente no abrasivo. Quitar con cuidado cualquier incrustación. Secarlas y colocarlas nuevamente en la encimera de cocción.

El contacto continuo de las rejillas con la llama puede provocar con el tiempo una alteración del esmalte en proximidad de las zonas expuestas al calor. Se trata de un fenómeno completamente natural que no perjudica en absoluto la funcionalidad de este componente.

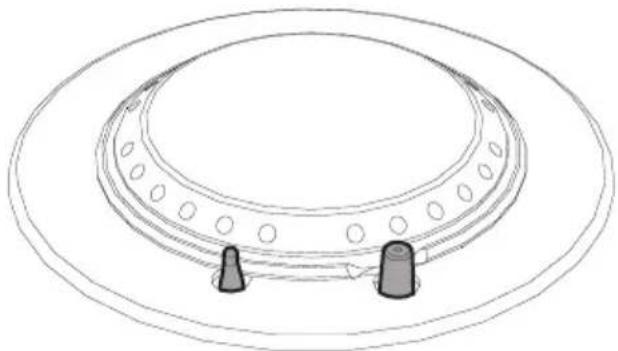

Coronas quemador y casquetes

Las coronas quemador y los casquetes se pueden extraer para facilitar su limpieza. Lavarlos en agua caliente y detergente no abrasivo. Quitar con cuidado cualquier incrustación y esperar a que estén totalmente secos. Volver a montar las coronas quemador, asegurándose de que queden colocadas en sus alojamientos correspondientes con sus respectivos casquetes.

Para un buen funcionamiento las bujías de encendido y los termopares deben estar siempre bien limpios. Controlarlos frecuentemente y, si es necesario, limpiarlos con un paño húmedo. Los posibles restos secos deben ser eliminados con un palito de madera o una aguja.

5.1 Indicaciones de seguridad

Formación de calor durante el funcionamiento del aparato Riesgo de incendio

• Controlar que el material del mueble es resistente al calor.

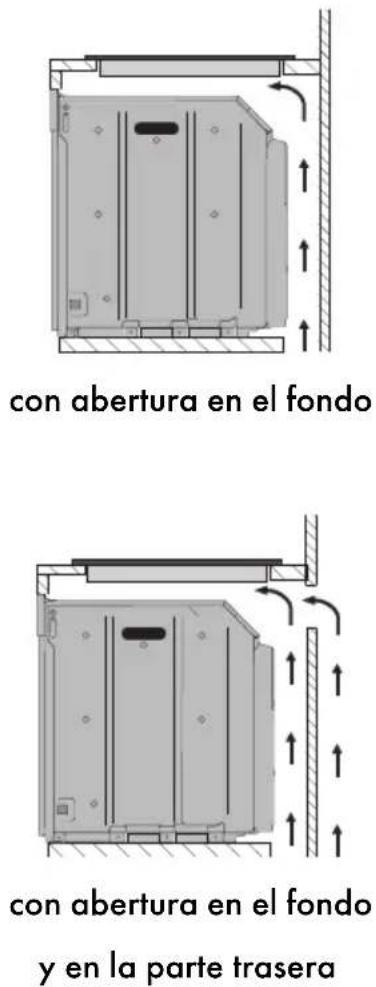

• Controlar que el mueble dispone de las aberturas requeridas.

Enchapados, colas o revestimientos plásticos en los muebles adyacentes deben ser termorresistentes ( >90^ ), en caso contrario podrían deformarse con el tiempo.

La distancia mínima que hay que observar entre las campanas de aspiración y la superficie de cocción debe corresponder como mínimo a la indicada en las instrucciones de montaje de la campana de aspiración.

También deben respetarse las distancias mínimas de los recortes de la encimera en el lado trasero, como se indica en los dibujos de montaje.

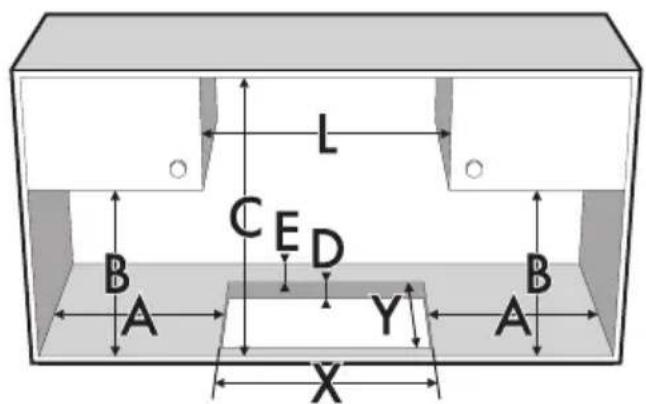

5.2 Entalladura de la superficie de trabajo

La siguiente intervención necesita una obra de albañilería y/o de carpintería y por tanto tiene que ser llevada a cabo por un técnico competente.

La instalación se puede realizar sobre materiales diversos, como mampostería, metal, madera maciza y madera revestida de laminados plásticos, siempre que sean resistentes al calor (>90°C).

Practicar una abertura en la encimera del mueble con las dimensiones indicadas.

L 510 40

L (mm) X (mm) Y (mm)

600 - 720 560 ÷ 564 482 ÷ 486

En compartimento para empotrar el horno

La distancia entre la encimera y los muebles de cocina o los aparatos empotrados debe garantizar una ventilación suficiente y una suficiente descarga del aire.

Si es instalado sobre un horno es necesario dejar un espacio entre el fondo de la encimera y la parte del producto instalado debajo.

Si está instalada sobre un horno, éste debe estar dotado de ventilador de enfriado.

En compartimento neutro o cajones

En el caso de que se encuentren otros muebles (paredes laterales, cajones, etc.), lavavajillas o frigoríficos, bajo la encimera, debe instalarse un doble fondo de madera a una distancia mínima de 10 mm desde el lado inferior de la encimera para evitar contactos accidentales. El doble fondo sólo debe poder extraerse utilizando herramientas adecuadas.

con abertura en el fondo

min. 10 mm. max. 50 mm.

con abertura en la parte trasera

En caso de no instalar el doble fondo de madera, el usuario puede entrar en contacto accidentalmente con partes cortantes o calientes.

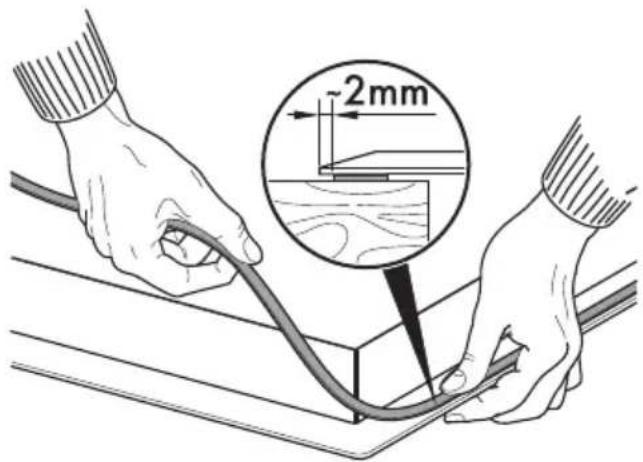

Junta de la encimera

Antes del montaje, para evitar infiltraciones de líquidos entre el marco de la encimera y la superficie de trabajo, poner la junta adhesiva a lo largo de todo el perímetro de la encimera.

2mm

No fijar la encimera con silicona. Si es necesario, no permitiría eliminarla de la encimera sin dañarla.

5.4 Bridas de fijación

Atornillar las bridas de fijación (A) en los orificios correspondientes situados a los lados del cárter inferior para fijar correctamente la encimera a la estructura.

5.5 Conexión del gas

Fuga del gas Peligro de explosión

• Después de cada intervención, verificar que el par de apriete de las conexiones del gas esté comprendido entre 10 Nm y 15 Nm.
• Cuando se requiere, utilizar un regulador de presión conforme a la norma vigente.
• Una vez completada la instalación, comprobar la presencia de eventuales pérdidas por medio de una solución jabonosa, nunca con una llama.
• Los tubos no deben entrar en contacto con partes móviles y no deben ser aplastados.

Informaciones generales

La conexión a la red del gas puede ser efectuada con un tubo rígido de cobre o con un tubo flexible de acero en pared continua y respetando las prescripciones establecidas por la norma vigente.

Para la alimentación con otros tipos de gas, ver el capítulo "5.6 Adaptación a los distintos tipos de gas". El manguito de entrada del gas es roscado ½" gas externo (ISO 228-1).

Conexión con tubo flexible de acero

Efectuar la conexión a la red del gas utilizando un tubo flexible de acero en pared continua conforme a las características indicadas por la norma vigente.

Enroscar cuidadosamente el manguito 3 al manguito del gas 1 del aparato interponiendo siempre la junta 2 que se suministra.

1 2 3

Conexión con tubo flexible de acero con junta cónica

Efectuar la conexión a la red del gas utilizando un tubo flexible de acero en pared continua conforme a las características indicadas por la norma vigente.

Enroscar cuidadosamente el manguito 3 al manguito del gas 1 (rosca ½" ISO 228-1) del aparato interponiendo siempre la junta 2 que se suministra. Aplicar material aislante en la rosca del manguito 3, tras lo cual enroscar el tubo flexible de acero 4 al manguito 3.

1 2 3 4

Conexión al gas líquido

Utilizar un regulador de presión y efectuar la conexión en la bombona de gas en conformidad con las disposiciones referidas en las normas vigentes.

La presión de alimentación debe respetar los valores indicados en la tabla "Tipos de gas y Países de pertenencia".

Ventilación en los locales

El aparato debe ser instalado en locales permanentemente ventilados, tal como está previsto por las normas vigentes. El local en que está instalado el aparato debe contar con entrada de aire en cantidad suficiente en función de las necesidades de combustión normal del gas y de la necesaria renovación de aire del local mismo. Las bocas de admisión del aire, protegidas por rejillas, habrán de ser debidamente dimensionadas según las normas vigentes y colocadas de manera que no puedan ser obstruidas ni siquiera parcialmente.

El local debe ser mantenido ventilado adecuadamente para eliminar el calor y la humedad producidos por las cocciones: en particular, después de un uso prolongado, es aconsejable abrir una ventana o aumentar la velocidad de los eventuales ventiladores.

Descarga de los humos de combustión

La descarga de los humos de la combustión puede efectuarse mediante campanas conectadas a una chimenea de tiro natural de segura eficiencia o bien mediante aspiración forzada. Un sistema eficiente de aspiración requiere un cuidadoso diseño por parte de un especialista habilitado para efectuarlo, respetando las posiciones y las distancias indicadas por las normas.

Al concluir su intervención, el instalador deberá expedir el certificado de conformidad.

1 Evacuación por medio de una campana
2 Evacuación sin campana

A Evacuación en chimenea individual de tiro natural
B Evacuación en chimenea individual con electroventilador
C Evacuación directamente a la atmósfera exterior con electroventilador de pared o de vidrio
D Evacuación directamente a la atmósfera exterior en pared

Aire

Productos de la combustión

Electroventilador

5.6 Adaptación a los distintos tipos de gas

En caso de funcionamiento con otros tipos de gas es necesario sustituir los inyectores y regular el aire primario. Para sustituir los inyectores y efectuar la regulación de los quemadores, es necesario proceder a quitar la encimera.

Cómo quitar la encimera

1. Quitar las rejillas de la encimera.

1. Quitar las coronas quemador y los casquetes correspondientes.

1. Tirar de los mandos hacia arriba para quitarlos.

1. Desenroscar los anillos del quemador con la llave adecuada que se suministra.

Sustitución de los inyectores

1. Aflojar el tornillo A y empujar hasta el fondo el regulador del aire B.
2. Con una llave fija quitar los inyectores C y montar los adecuados al nuevo tipo de gas, siguiendo las indicaciones indicadas en las tablas correspondientes (véase "Tipos de gas y Países de pertenencia").

El par de apriete del inyector no debe superar los 3 Nm.

1. Regular el flujo de aire desplazando el regulador de aire B, hasta obtener la distancia D indicada en el cuadro correspondiente (véase "Tipos de gas y Países de pertenencia").
2. Después de haber regulado cada uno de los quemadores volver a montar correctamente el aparato.

Regulación del mínimo para gas metano o gas ciudad

Encender el quemador y ponerlo en la posición de mínimo. Extraer el mando de la llave del gas y accionar el tornillo de regulación que se encuentra al lado de la varilla de la llave (según los modelos), hasta obtener una llama mínima regular. Volver a montar el mando y comprobar la estabilidad de la llama del quemador. Girar rápidamente el mando de la posición de máximo a la de mínimo: la llama no deberá apagarse. Repetir esta operación en todas las llaves del gas.

Regulación del mínimo para gas líquido

Atornillar completamente en sentido horario el tornillo alojado al lado de la varilla de la llave.

Después de adaptar el aparato para un gas diferente a aquel que ha sido regulado en fábrica, sustituir la etiqueta de regulación del gas aplicada sobre el aparato por la etiqueta correspondiente al nuevo gas. La etiqueta se encuentra en el interior del envase de los inyectores (si está disponible).

Lubricado de las llaves del gas

Con el paso del tiempo puede suceder que las llaves del gas presenten dificultades de rotación, bloqueándose. Proceder a la limpieza de su interior y sustituir la grasa lubrificante de las mismas.

El lubricado de las llaves del gas debe ser efectuado por un técnico especializado.

Tipos de gas y Países de pertenencia

N°

Tipo de gas

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

1 Gas Metano G20

G20 20 mbar

●

●

●

●

●

●

●

●

●

G20/25 20/25 mbar

●

2 Gas Metano G25

G25 25 mbar

●

3 Gas Metano G25

G25 20 mbar

●

4 Gas Líquido G30/31

G30/31 28/37 mbar

●

●

●

●

G30/31 30/37 mbar

●

●

G30/31 30/30 mbar

●

●

●

5 Gas Líquido G30/31

G30/31 50 mbar

●

●

6 Gas Ciudad G110

G110 8 mbar

●

●

●

7 Gas Ciudad G120

G120 8 mbar

●

Según el país de instalación es posible individuar los tipos de gas disponibles. Remitirse al número del encabezado para individuar en las "Tablas de características de los quemadores e inyectores" los valores correctos.

Tablas de características de los quemadores e inyectores

1 Gas Metano G20 AUX SR RR R1 R2
	Caudal térmico nominal (kW)	1.1 1.7 2.6 3.2 3.0
	Diámetro del inyector (1/100 mm)	76 95 1 17 130 126
	Caudal reducido (W)	400 500 750 1050 1050
	Aire primario (mm)	1.0 1.0 1.0 1.5 1.5
2 Gas Metano G25 25 mbar AUX SR RR R1 R2
	Caudal térmico nominal (kW)	1.1 1.7 2.6 3.1 3.0
	Diámetro del inyector (1/100 mm)	76 95 1 17 130 126
	Caudal reducido (W)	400 500 750 1050 1050
	Aire primario (mm)	1. 0 1.0 1.0 1.5 1.5
3 Gas Metano G25 20 mbar AUX SR RR R1 R2
	Caudal térmico nominal (kW)	1.1 1.7 2.6 3.2 3.0
	Diámetro del inyector (1/100 mm)	82 105 126 145 135
	Caudal reducido (W)	400 500 750 1050 1050
	Aire primario (mm)	1.0 1.0 1.0 1.5 1.5
4 Gas Líquido G30/31 AUX SR RR R1 R2
	Caudal térmico nominal (kW)	1.1 1.7 2.6 3.2 3.0
	Diámetro del inyector (1/100 mm)	48 62 76 85 82
	Caudal reducido (W)	400 500 750 1050 1050
	Aire primario (mm)	4	2	2	1	0
	Caudal nominal G30 (g/h)	80 124 189 233 218
	Caudal nominal G31 (g/h)	79 121 186 229 214
5 Gas Líquido G30/31 50 mbar AUX SR RR R1 R2
	Caudal térmico nominal (kW)	1.1 1.7 2.6 3.2 3.0
	Diámetro del inyector (1/100 mm)	42 54 67 73 73
	Caudal reducido (W)	450 550 850 1050 1050
	Aire primario (mm)	2	1	0.5 1.5 1.5
	Caudal nominal G30 (g/h)	80 131 189 233 218
	Caudal nominal G31 (g/h)	79 129 186 229 214
6 Gas ciudad G110 8 mbar		AUX	SR	RR	R1	R2
	Caudal térmico nominal (kW)	1.1 1.7 2.6 3.2 2.9
	Diámetro del inyector (1/100 mm)	132 165 230 270 250
	Caudal reducido (W)	400 500 750 1050 1050
	Aire primario (mm)	1	.	0	0	.
7 Gas ciudad G120 8 mbar		AUX	SR	RR	R1	R2
	Caudal térmico nominal (kW)	1.1 1.7 2.6 3.2 3.0
	Diámetro del inyector (1/100 mm)	126 160 210 240 230
	Caudal reducido (W)	400 500 750 1050 1050
	Aire primario (mm)	1	0	.	5	1

Los inyectores que no se suministran se pueden encontrar en los centros de asistencia autorizados.

Tensión eléctrica Peligro de electrocución

• La conexión eléctrica debe ser efectuada por personal técnico cualificado.
• Dotarse de dispositivos de protección individual.
• Es obligatorio efectuar la conexión a tierra según las modalidades referidas en las normativas de seguridad de la instalación eléctrica.
• Desactivar la alimentación eléctrica general.
• No tirar nunca del cable para quitar el enchufe.
• Utilizar cables resistentes a una temperatura de al menos 90°C.
• El par de apriete de los tornillos de los conductores de alimentación de la bornera debe ser de 1,5-2 Nm.

Informaciones generales

Comprobar que las características de la red eléctrica son adecuadas a los datos indicados en la placa.

La placa de identificación, con los datos técnicos, el número de matrícula y el marcado está visiblemente aplicada en el aparato.

No extraer nunca esta placa.

Realizar la conexión a tierra con un cable por lo menos de 20 mm más largo que los demás.

El aparato puede funcionar en los siguientes modos:

- 220-240 V 1N\~

220-240V~ 1 mm² 20 mm

Cable tripolar 3 × 1 mm^2 .

Los valores indicados más arriba hacen referencia a la sección del conductor interno.

Conexión fija

Prever un dispositivo de interrupción omnipolar en conformidad con las normas de instalación en la línea de alimentación.

El dispositivo de interrupción debe ser colocado en una posición fácilmente alcanzable y cerca del aparato.

Conexión con clavija y enchufe

Controlar que la clavija y el enchufe son del mismo tipo.

Evitar el uso de reducciones, adaptadores o derivadores, ya que podrían provocar calentamientos o quemaduras.
