Tipo de producto	Secadora de condensación con función de vapor
Capacidad máxima	8 kg
Dimensiones (alto x ancho x fondo)	85 cm x 60 cm x 60 cm
Peso aproximado	45 kg
Alimentación eléctrica	230 V ~ 50 Hz
Programas de secado	8 programas: Algodón Extra Seco, Algodón Seco, Algodón Punto Plancha, Mixto Seco, Sintético, Delicado, Aireación/Lana, y 3 programas Vapor (Algodón, Mixto, Aireación)
Funciones adicionales	Antiarrugas (hasta 24 h), Aviso Fin, Secado Extra, Retardo Horario (hasta 23:30 h), Memo Activ
Depósito de vapor	Capacidad 1,2 litros, autonomía aprox. 3 ciclos
Recipiente de recuperación de agua	Extraíble, debe vaciarse tras cada ciclo; puede utilizarse para llenar el depósito de vapor previo filtrado
Filtro de pelusas	Ubicado en la abertura del tambor; limpiar después de cada ciclo
Condensador	Limpiar dos veces al mes; extraíble, lavable con agua
Bombilla interior	Tipo E14, 15W/230V, reemplazable por el usuario (desenchufar antes)
Nivel de ruido	Aprox. 65 dB(A)
Patas ajustables	4 patas para nivelación
Instalación	Independiente, encastre bajo encimera posible, montaje en columna con kit opcional
Seguridad	Conexión a tierra obligatoria, protección niños, bloqueo de puerta
Consumo energético	Aprox. 2,5 kWh por ciclo (programa Algodón Seco)
Clase energética	Clase (según normativa vigente; no especificada en el manual, estimación B/A+)

Preguntas frecuentes - SF-84VLX FAGOR

¿Cómo llenar el depósito de vapor por primera vez?

Antes de usar un programa de vapor por primera vez, debe llenar el depósito de vapor con agua desmineralizada o con agua del recipiente de recuperación filtrada. El depósito se extrae presionando su parte superior. Consulte el capítulo 'Mantenimiento normal' para más detalles.

¿Qué tipo de agua debo usar en el depósito de vapor?

Utilice exclusivamente agua destilada o totalmente desmineralizada. También puede usar el agua del recipiente de recuperación, siempre que se filtre con el filtro de la entrada del depósito. No use agua del grifo porque contiene aditivos que dañan el generador de vapor.

¿Cómo limpiar el filtro de pelusas?

El filtro está en la parte inferior de la abertura de la secadora. Tire de él hacia arriba, ábralo y retire la capa de pelusa con los dedos. No lave el filtro con agua. Vuelva a colocarlo empujando hasta el fondo. Debe limpiarse después de cada ciclo.

¿Cada cuánto debo limpiar el condensador?

El condensador debe limpiarse dos veces al mes. Retire la rejilla frontal, abra la tapa, extraiga el condensador y lávelo con agua del grifo. Asegúrese de que todos los conductos estén despejados. Vuelva a colocarlo y cierre la rejilla.

¿Por qué se enciende el indicador 'Vaciar depósito' incluso después de vaciarlo?

Asegúrese de que el recipiente de recuperación esté correctamente insertado hasta el fondo. También verifique que el condensador esté bien cerrado por ambos lados. Si el problema persiste, revise el manual de incidentes.

¿Puedo usar la secadora con programas de vapor sin llenar el depósito?

No. Si intenta iniciar un programa de vapor con el depósito vacío, la secadora se detendrá y se encenderán los indicadores de 'Vapor' y 'Pausa'. Debe llenar el depósito y pulsar 'Inicio/Pausa' para reanudar el ciclo.

¿Qué significa la función 'Antiarrugas'?

La opción Antiarrugas hace girar el tambor cada 10 minutos durante 24 horas después de finalizar el secado, evitando que la ropa se aplaste. Se activa pulsando el botón correspondiente. La opción permanece seleccionada para programas futuros hasta que se desactive.

¿La ropa sale completamente seca al final del ciclo de vapor?

No. Los programas de vapor están diseñados para alisar y refrescar la ropa ya seca, dejándola ligeramente húmeda para facilitar el planchado. No es un programa de secado completo.

¿Puedo abrir la puerta durante un programa de secado?

Sí, puede abrir la puerta en cualquier momento. La secadora se detendrá. Cierre la puerta y pulse 'Inicio/Pausa' para reanudar. Sin embargo, no se recomienda interrumpir los programas de vapor para mantener su eficacia.

¿Cómo puedo evacuar directamente el agua de condensación al desagüe?

La secadora incluye un kit de evacuación directa (tubo y deflector). Retire el tubo existente, coloque el deflector y conecte el tubo a un sifón ventilado o de desagüe. Esto evita tener que vaciar el recipiente manualmente, pero el agua ya no podrá reutilizarse para el vapor.

MANUAL DE USUARIO SF-84VLX FAGOR

Secadora de condensación y vapur : Eoliss Máquina de secar roupa com condensador e desenrugar a vapor

FAGOR

ES ÍNDICE

1 / A LA ATENCIÓN DEL USUARIO

• Instrucciones de seguridad ____ 3
• Protección del medio ambiente ____ 4
• Ahorro de energía ____ 4

2 / DESCRIPCIÓN DE SU APARATO

• Presentación general de la secadora ____ 5
• El depósito de vapor ____ 6

3 / INSTALACIÓN DE SU SECADORA

• Entorno del aparato 7
• Puesta a nivel ____ 7
• Antes de utilizar por 1^a vez un programa de vapor ____ 8
• Encastre 8
• Montaje en columna 8
• Alimentación eléctrica 9

4 / PREPARACIÓN DE LA ROPA

• Comprobación del estado de sus tejidos ____ 10
• Introducción de la ropa en el tambor ____ 10

5 / LA PROGRAMACIÓN

• Presentación del panel de control ____ 11
• Programas de secado 11
• Programas "Vapor" 13
• Los programas de su secadora ____ 16
• Opciones 17

6 / MANTENIMIENTO NORMAL

• Llenado del depósito vapor ____ 20
• Limpieza del depósito vapor ____ 21
• Limpieza del filtro 22
• Desagüe del recipiente de recuperación ____ 22
• Evacuación directa del agua de condensación ____ 23
• Limpieza del condensador 24
• Limpieza del aparato 24
• Cambio de la bombilla 25

7 / MANTENIMIENTO PERIÓDICO

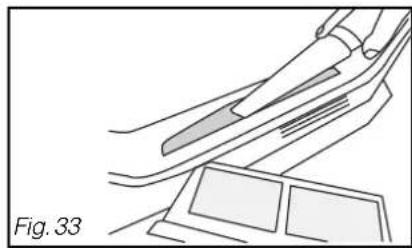

• Limpieza del alojamiento del filtro ____ 26
• Limpieza del alojamiento del condensador ____ 26

8 / IINCIDENTES QUE PUEDEN OCURRIR \_\_\_\_ 27

9 / SERVICIO POST-VENTA 28

ES

1 / A LA ATENCIÓN DEL USUARIO

Importante :

Antes de poner en marcha su aparato, lea detenidamente este manual de instalación y utilización para familiarizarse cuanto antes con su funcionamiento.

Importante :

Conserve este manual de utilización con su aparato. Si el aparato se vendiera o cediese a otra persona, asegúrese de que le acompaña el manual de utilización. Le agradecemos que tenga en cuenta estos consejos antes de instalar y utilizar su aparato. Los hemos redactado por su seguridad y la de sus familiares.

• INSTRUCCIONES DE SEGURIDAD

- Instalación

- Cuando reciba el aparato, desembálelo inmediatamente. Compruebe si el aparato ha sufrido daños durante el transporte. Realice las posibles reservas por escrito en la orden de entrega de la que guardará un ejemplar. No enchufe nunca un aparato dañado. Si su aparato está dañado, diríjase a su proveedor. - Antes de proceder a enchufar su aparato, consulte las instrucciones que figuran en su Manual de instalación.

- En todo el periodo de duración de la instalación, la secadora debe mantenerse desenchufada de la red.

- No enchufe nunca el conducto de evacuación a un conducto de chimenea (riesgo de descarga de gases de combustión), ni a una VMC (Ventilación Mecánica Controlada).

- Los datos sobre los enchufes eléctricos indicados en la placa descriptiva de su aparato, y los datos relativos al sector deben ser equivalentes.

- Una vez que se haya instalado su aparato, la toma debe permanecer accesible.

- No modifique ni intente modificar las características de este aparato. Esto supondría un peligro para usted.

- Si su instalación necesita modificaciones, confíe las obras eléctricas e hidráulicas sólo a un electricista y a un fontanero cualificados.

- El aparato no debe instalarse detrás de una puerta con pestillo, una puerta corredera o una puerta con una bisagra en el lado opuesto a la puerta de la secadora.

- Su aparato está destinado a un uso doméstico normal. No lo utilice con fines comerciales o industriales o con otros objetivos distintos al objetivo para el que ha sido creado.

- Seguridad de los niños

• Este aparato deben utilizarlo adultos. No deje a los niños jugar con el aparato y aleje del mismo a los animales domésticos.
• Mantenga a los niños pequeños alejados del aparato durante su funcionamiento.
• Una vez que haya desembalado su aparato, mantenga los embalajes fuera del alcance de los niños.
• Mantenga todos los materiales del embalaje fuera del alcance de los niños. (p. ej. bolsas de plástico, poliestireno, etc.), porque pueden resultar peligrosos para los niños: Riesgo de asfixia.
• No está previsto que usen este aparato personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas, ni personas que no tengan experiencia o conocimiento, salvo si han estado bajo el control o han recibido formación previa referente al uso del aparato por parte de una persona responsable de su seguridad.

- Utilización

Importante :

Su secadora se ha creado para un uso exclusivamente doméstico, para secar tejidos secables a máquina.

Importante :

Respete obligatoriamente las siguientes instrucciones. No nos hacemos responsables ni garantes en caso de que no se respeten estas recomendaciones y se produzcan daños materiales o físicos.

- Utilice su aparato de acuerdo con el manual de utilización, esto le evitará daños tanto a usted como a su ropa. No utilice disolventes en el aparato (riesgo de incendio y de explosión).

ES

1 / A LA ATENCIÓN DEL USUARIO

- Si tuviera que abrir la puerta del tambor durante el ciclo de secado, tenga cuidado de no tocar inmediatamente el tambor, porque estará muy caliente.

- Antes de realizar el secado en su aparato, es necesario eliminar las sustancias que contienen las manchas, como el aceite, la acetona, el alcohol, la gasolina, el queroseno, los quitamanchas, la trementina o la cera (por ejemplo, utilizando un programa de lavado con agua caliente adecuado y con una cantidad adicional de detergente).

- Precauciones de uso de productos antimanchas: está prohibido aplicar cualquier tratamiento previo con disolventes, productos antimanchas o aerosoles, como acetona, alcohol, gasolina, queroseno o aguarrás, ya que estos productos son muy inflamables. Asimismo, le recomendamos que no utilice estos productos cerca de su secadora y, en general, de aparatos eléctricos en una habitación mal ventilada para evitar el riesgo de que se produzca una explosión.

- Siga fielmente las etiquetas de mantenimiento de su ropa.

- Si se producen incidentes y no los puede resolver siguiendo los consejos que le damos (ver capítulo "INCIDENTES QUE PUEDEN OCURRIR"), póngase en contacto con un profesional cualificado.

- Antes de deshacerse de su aparato usado, déjelo inutilizable. Desenchufe y corte el cable de alimentación a ras del aparato. Deje la cerradura de la puerta inutilizable.

- Por su seguridad, si desea cambiar el cable de alimentación de su aparato, llame a un profesional cualificado.

- En caso de anomalías en el funcionamiento, desenchufe el aparato y llame al Servicio Post-venta.

• PROTECCIÓN DEL MEDIO AMBIENTE

Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos.

Su aparato también contiene materiales reciclables, por lo que está marcado con este logotipo que le indica que, en los países de la Unión Europea, los aparatos desechados no deben mezclare con otros residuos. Actuando así, el reciclaje de los aparatos que organiza su fabricante se efectuará en las mejores condiciones posibles, de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos.

Consulte en su ayuntamiento o a su vendedor para conocer dónde se encuentran los puntos de recogida de aparatos desechados más cercanos a su domicilio.

Le damos las gracias por su colaboración en la protección del medio ambiente.

• AHORRO DE ENERGÍA

- Centrifugue sus tejidos a gran velocidad, la humedad residual será escasa, así como su consumo de energía. Incluso los tejidos sintéticos deben ser centrífugados antes del secado.

– Cargue su máquina al máximo, así utilizará de manera óptima la energía. Hágalo respetando las indicaciones de volumen que le ofrecemos en este manual.

- Una temperatura ambiente elevada, así como una prenda demasiado pequeña aumentan el tiempo de secado y el consumo de electricidad.

- Limpie el filtro después de cada ciclo de secado.

- Limpie el condensador dos veces al mes.

ES

2 / DESCRIPCIÓN DE SU APARATO

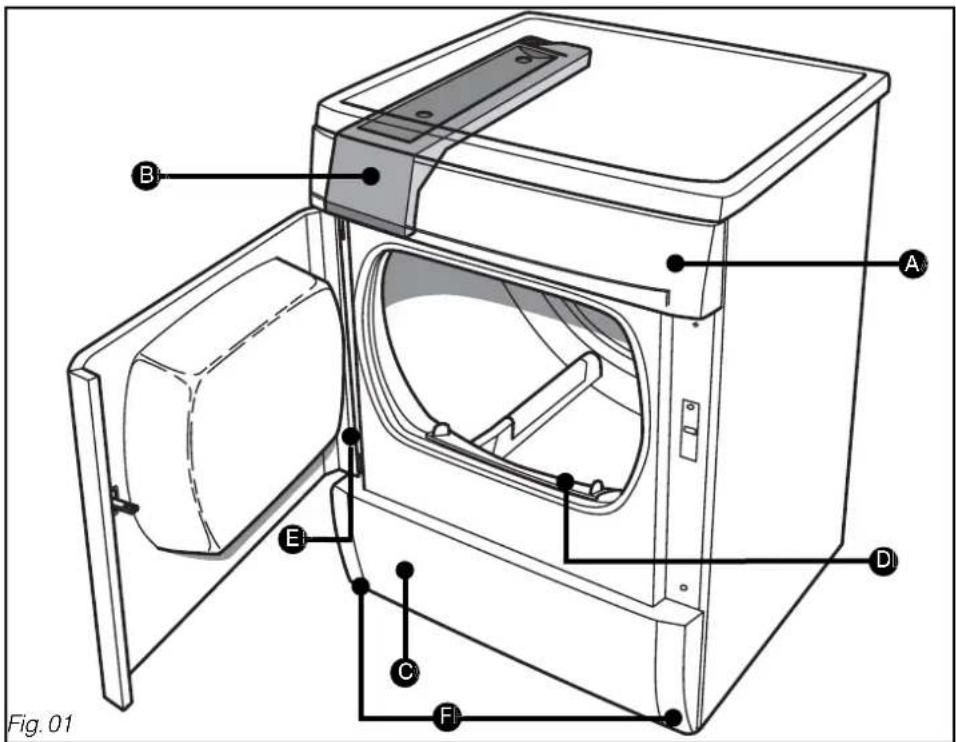

• PRESENTACIÓN GENERAL DE LA SECADORA

Panel de control
B Recipiente de recuperación de agua (depósito)
© Rejilla del condensador

D Filtro
E Placa descriptiva (Referencia Servicio Posventa)
F Patas ajustables

ES

2 / DESCRIPCIÓN DE SU APARATO

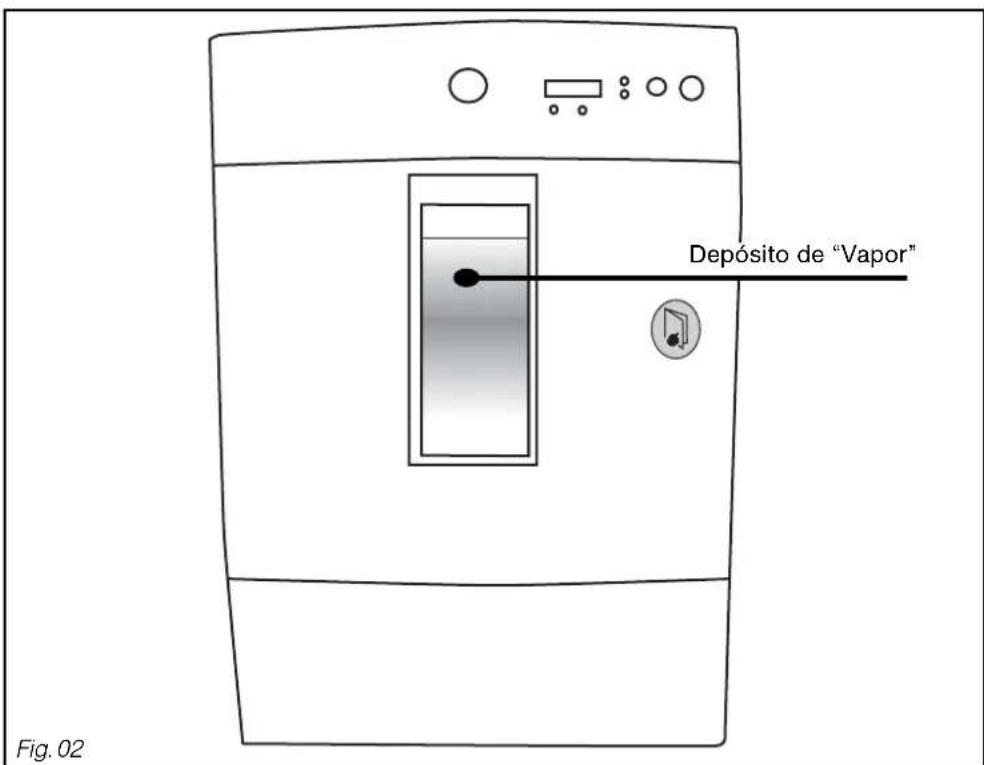

• EL DEPÓSITO DE "VAPOR"

Importante :

El depósito de "Vapor" se debe rellenar únicamente con agua desmineralizada o con el agua del recipiente de recuperación, siempre que ésta se filter con el filtro previsto para ello en la entrada del depósito de vapor.

ES

3 / INSTALACIÓN DE SU SECADORA

• ENTORNO DEL APARATO

Consejo :

Su secadora desprende calor si la coloca al lado de otro aparato o de un mueble, le aconsejamos que deje siempre un espacio entre ellos para facilitar la circulación del aire (Fig. 03).

Importante :

Le aconsejamos encarecidamente que no haga lo siguiente :

- Instalar su aparato sobre un suelo con moqueta. Si no queda más remedio, tome todas las medidas para no impedir la circulación del aire en su base.

• Instalar su secadora en un lugar en el que pueda estar sometida a proyecciones de agua.
• Instalar su secadora en una habitación pequeña cerrada (llegado el caso, abra la puerta o la ventana durante el secado).
• Instalar su secadora en una habitación poco aireada, la temperatura de la habitación debe ser inferior a 30° C durante el secado.

Compruebe si el aparato está horizontal con ayuda de un nivel :

Su secadora está equipada con 4 patas ajustables (Fig. 04). Para ajustar su horizontalidad y su estabilidad :

– Vuélquela ligeramente hacia atrás.
- En función de la configuración del suelo, atornille o desatornille, con ayuda de una llave o de un destornillador, una pata o varias patas para ajustar su altura (Fig. 04).
- Coloque la secadora sobre las patas y compruebe su estabilidad.

El aparato se entrega con el depósito vacío.

Importante :

Si cuando utilice por 1ª vez la secadora lo hace con un programa de vapor, deberá llenar el depósito de vapor con agua desmineralizada exclusivamente (vea cómo debe hacerlo en el capítulo "MANTENIMIENTO CORRIENTE").

• ENCASTRE

Importante :

Si encastra el aparato debajo de una encimera, deberá conservar la parte superior estratificada original. Por motivos de seguridad, el aparato no debe funcionar nunca sin la parte de arriba.

• MONTAJE EN COLUMNNA

Existe un kit de adaptación que puede solicitar al vendedor. Este kit permite fijar la secadora sobre la parte superior de la lavadora.

Importante :

Pregunte al vendedor si el kit de superposición es compatible con su lavadora. Por motivos de seguridad, el montaje lo debe realizar un profesional cualificado.

ES

3 / INSTALACIÓN DE SU SECADORA

• ALIMENTACIÓN ELÉCTRICA

Peligro :

Para la instalación eléctrica de su aparato :

• No utilice prolongadores, adaptadores, tomas múltiples ni programadores eléctricos diferidos.
• La toma de corriente debe estar fácilmente accesible pero debe permanecer fuera el alcance de los niños.
• En caso de que desconozca el estado de su instalación, póngase en contacto con su instalador o con un profesional cualificado autorizado de la marca.
• No suprima nunca la conexión a tierra.

La instalación eléctrica debe ser conforme a las normas vigentes y a las prescripciones de las Autoridades Eléctricas del país concernido, en particular para la puesta a la tierra y el emplazamiento en un cuarto de baño.

No nos hacemos responsables de cualquier incidente provocado por una mala instalación eléctrica.

- SUSTITUCIÓN DEL CABLE DE ALIMENTACIÓN ELÉCTRICA

Importante :

Por su propia seguridad, esta operación deberá obligatoriamente efectuarla el servicio post-venta del fabricante o un profesional cualificado.

Consejo :

Con el objetivo de encontrar con facilidad en un futuro las referencias de su aparato, le aconsejamos que las anote en la página "Servicio posventa y atención al consumidor" (esta página explica igualmente dónde encontrarlas en su aparato).

Su aparato es conforme con las directivas europeas 2006/95/CEE (directiva de baja tensión) y 2004/108/CEE (compatibilidad electromagnética).

ES

4 / PREPARACIÓN DE LA ROPA

• COMPROBACIÓN DEL ESTADO DE SUS TEJIDOS

Consejo :

Si antes de introducir su ropa en la secadora, observa, incluso después del lavado, la presencia de manchas, no seque las prendas en cuestión, porque por regla general, las manchas que se han planchado o secado en la secadora no pueden eliminarse.

Llegado el caso, consulte las recomendaciones para el tratamiento de manchas difíciles que se ofrecen en la mayoría de los manuales de utilización de lavadoras, y sobre todo, vuelva a lavar la ropa manchada.

• Prepare sus tejidos :

• Cierre los cierres de corredera y de presión.
• Retire los botones mal cosidos, los alfileres, los corchetes.
• Anude los cinturones, las cintas de delantal, etc.
• Vacíe los bolsillos.

- Especificidades programas vapor:

• Separe la ropa por tipo de textiles.
• No mezcle textiles nuevos de color con textiles blancos

Importante :

No seque en su secadora :

• Los artículos que contengan materiales como la goma (por ejemplo: gorros de baño, telas y ropas impermeables, forros, almohadas, etc.)
  – Las clorofibras (Thermolactyl* por ejemplo)

*Marca registrada

• La ropa con aros, ballenas o armaduras que puedan soltarse
• Los artículos voluminosos (colchones, edredones, etc.)

– La ropa no centrifugada

• La ropa sometida a lavados con productos químicos inflamables.
  — Si se utiliza un producto acondicionador, respete las indicaciones del fabricante.

Importante :

Compruebe la etiqueta de sus tejidos

Secado

normal

Secado

suave

Sin secado en el tambor

- INTRODUCCIÓN DE LA ROPA EN EL TAMBOR

• Abra la puerta empujando (presione a nivel de la etiqueta) (Fig. 05).
• Controle si el filtro está en su lugar.
• Introduzca la ropa lavada y centrifugada en el tambor sin aplastarla ni arrugarla.
• Tenga cuidado de que no quede ropa enganchada en la puerta.
  – Vuelva a cerrar la puerta.

• Volúmenes recomendados :

La capacidad máxima del aparato es de 8 kg.
- Para limitar las arrugas y optimizar el tiempo de secado, le aconsejamos que no sobrecargue la secadora
- Para optimizar el rendimiento de los ciclos vapor, le aconsejamos que limite la cantidad de ropa a 2 kg.

• PRESENTACIÓN DEL PANEL DE MANDOS

A Selector de programa
B Antiarrugas
Señal Acústica
D Secado Extra

Retardo Horario “-”
Ft Retardo Horario "+"
G Inicio/Pausa
Marcha/Paro

Su aparato tiene dos funciones:

• una función de secado con 8 programas.
• una función alisado o aireado de la ropa mediante vapor con 3 programas.

• PROGRAMAS DE SECADO

Su aparato está equipado con un sistema de detección de secado automático. El aparato se detendrá cuando se haya alcanzado el nivel de secado elegido (ver cuadro de programas en las páginas siguientes).

- Puesta en funcionamiento del aparato :

Compruebe si el cable eléctrico está enchufado. La puesta en marcha sólo puede efectuarse si la puerta está bien cerrada.

Pulse "Marcha/Paro"

Seleccione su programa (ver tabla "Los programas de su secadora" en las páginas siguientes) girando el Selector de programa A (puede girar en ambos sentidos). El indicador luminoso encendido le indicará su selección.

Pulse "Inicio/Pausa" G, y empezará el programa (se enciende el piloto "En curso" ✱).

- Tiempo restante :

El tiempo indicado al inicio del ciclo corresponde a una carga completa. Se da a título indicativo. El tiempo real se ajusta durante el ciclo, en función de la carga de ropa.

Al iniciarse el ciclo, parpadea el símbolo "Tiempo restante" ⚙. Este símbolo quedará fijo cuando ya esté calculado el tiempo restante.

Desarrollo del programa :

Pause, Secado, refrigeración, Fin de programa

Tiempo restante

ES

5 / LA PROGRAMACIÓN

- Meter o sacar una prenda durante el secado :

Pulse"Inicio/Pausa" Gara interrumpir el secado o abra la puerta directamente.

Meta o saque la prenda o las prendas de ropa y cierre la puerta.

Pulse el botón "Inicio/Pausa" G para relanzar el secado.

Consejo :

Para garantizar la eficacia de los programas de vapor, está desaconsejado interrumpirlos mientras transcurre el ciclo.

- Modificación de una programación o de un secado en curso :

Si se ha equivocado de programa, puede modificar la selección en el transcurso del ciclo.

Pulse"Inicio/Pausa" Gira interrumpir el secado Elija otro programa.

Pulse el botón "Inicio/Pausa" G para relanzar el secado.

- Fase de refrigeración :

Cada programa se termina con una fase de refrigeración de unos minutos para que la ropa se enfríe de manera progresiva.

Importante :

No detenga la secadora antes de que haya finalizado este ciclo.

- Fin de programa y parada del aparato :

Al final del programa, la pantalla indica "0:00". los indicadores luminosos de "Filtro" y "Vaciar depósito" parpadean alternativamente para recordarle que debe limpiar el filtro y vaciar el compartimento de recuperación de agua después de cada ciclo de secado.

Pulse el botón "Marcha/Paro" H.

Vacíe la secadora.

Limpie el filtro y vacíe el compartimento de recuperación de agua (ver forma de proceder en el capítulo "MANTENIMIENTO CORRIENTE").

Detención del programa

Tiempo restante

Refrigeración

Fin de programa

Los indicadores luminosos "Filtro" y "Vaciar depósito" parpadean.

Consejo :

Consulte el tablero de programas en la página siguiente para determinar el que necesita según el tipo de ropa.

ES

5 / LA PROGRAMACIÓN

• PROGRAMAS "VAPOR"

Su aparato cuenta con 3 programas :

• Vapor Algodón
• Vapor Mixto
• Aireación Vapor

Los programas “Algodón” y “Mixto”, gracias a la acción del vapor, le permiten alisar la ropa suavemente y atenuar los pliegues, tanto si la ropa se ha secado en la secadora o al aire libre.

De este modo conseguirá un planchado más fácil y rápido e incluso guardar algunas ropas sin tener que plancharlas.

El programa “Aireación Vapor” le permite “airear” y refrescar la ropa que haya estado guardada en un armario.

Importante :

Estos programas sólo se pueden utilizar con la ropa ya seca y justo antes del planchado.

Le aconsejamos que no rebase la carga recomendada (ver cuadro en páginas siguientes).

Importante :

Los siguientes textiles no se deben tratar con los programas de secado ni con los programas de vapor: lana tricotada; cuero; ropas con piezas metálicas, de madera o de plástico; ropa de metal que pueda roñarse; ropas enceradas.

Importante :

El aparato se entrega con el depósito de Vapor vacío. Antes de utilizar por 1ª vez un programa de vapor, llene el depósito con agua desmineralizada o con agua del recipiente de recuperación (vea cómo debe hacerlo en el capítulo "MANTENIMIENTO CORRIENTE").

Importante :

Antes de lanzar el programa de Vapor, compruebe que :

• el nivel de agua que contiene el depósito está por encima del nivel "mín".
  — se ha limpiado el filtro de secado.

- Programa Algodón : ALGODÓN

Este programa, gracias a la acción del vapor combinada con el movimiento de la ropa, permite alisar los textiles de "Algodón", facilitando así su planchado.

Su duración es de 18 minutos.

Seleccione su programa con el selector de programa. A piloto encendido indica su elección.

Valide pulsando el mando "Inicio/Pausa" G.

- Programa Mixto : MIXTO

Este programa, gracias a la acción del vapor combinada con el movimiento y el precalentamiento de la ropa, permite alisar los textiles de "Mezcla" (poliéster, sintéticos, etc.), facilitando así su planchado.

Su duración es de 20 minutos.

Seleccione su programa con el selector de programa. A piloto encendido indica su elección.

Valide pulsando el mando "Inicio/Pausa"

ES

5 / LA PROGRAMACIÓN

- Aireación Vapor : AIREACIÓN

Este programa, gracias a la acción del vapor, permite eliminar los olores de la ropa que ha estado guardada en un armario.

Su duración es de 20 minutos.

Seleccione su programa con el selector de programa. A piloto encendido indica su elección.

Valide pulsando el mando "Inicio/Pausa"

- Fin de programa y ahuecado automático al final del ciclo "Programa Vapor":

Al final de los programas Vapor, durante la fase de ahuecado, la pantalla indica "End".

El ahuecado se realiza en cuanto termina el programa seleccionado. Durante la fase de ahuecado, el tambor gira continuamente para evitar que la ropa se amontone y se arrugue.

Esta fase dura 30 minutos.

Durante la fase de ahuecado, puede sacar la ropa del tambor después de pulsar el mando "Inicio/Pausa" G Esta acción termina la fase de ahuecado y permite vaciar el tambor con la luz encendida.

Los pilotos "Filtro" y "Vaciar depósito" par-padean alternativamente para recordarle que debe limpiar el filtro y vaciar el recipiente de recuperación de agua después de cada ciclo.

Fin del programa

Los indicadores luminosos "Filtro" y "Vaciar depósito" parpadean.

Observación :

Durante la fase de ahuecado, si ha seleccionado la opción "timbre", éste sonará cada minuto.

Consejo : Para que lo

— retire la carga en su totalidad, pieza por pieza, al terminar el programa o durante la fase de ahuecado.

— cuelgue la ropa en las perchas.

— planche la ropa rápidamente si es necesario.

Observación : Es normal que al

Es normal que al finalizar los programas Vapor, la ropa esté ligeramente húmeda. Su objetivo es facilitar el planchado. Asimismo, con pequeñas cargas de ropa, pueden quedar puntos húmedos después de un programa de vapor.

ES

5 / LA PROGRAMACIÓN

- Durante el ciclo :

1 - Vaciar depósito :

Su recipiente está lleno durante el ciclo de secado.

El aparato se detiene durante el programa.

El indicador luminoso "Vaciar depósito" se enciende y parpadea el tiempo restante.

Vacíe su recipiente de recuperación de agua. (vea cómo hacerlo en el capítulo "MANTENIMIENTO CORRIENTE").

Pulse el botón "Inicio/Pausa" G para relanzar el secado.

Parada del programa

El indicador luminoso "Vaciar depósito" se enciende

2 - Depósito vacío :

Su depósito "Vapor" está vacío durante el ciclo de vapor.

El aparato se detiene durante el programa.

El indicador luminoso "Vapor" y "Pausa" se encienden, un triángulo se exhibe en la pantalla, y el tiempo restante pestaña.

Llene el depósito. (vea cómo hacerlo en el capítulo "MANTENIMIENTO CORRIENTE").

Pulse el botón "Inicio/Pausa" G para relanzar el secado.

Parada del programa

El indicador luminoso "Vapor" y "Pausa" se encienden, un triángulo se exhibe

Importante :

Reilene el depósito Vapor únicamente con agua destilada o con agua totalmente desmineralizada. No utilice agua del grifo ya que contiene aditivos. También se puede utilizar el agua del recipiente de recuperación siempre que se filtre antes con el filtro previsto para ello en la entrada del depósito de vapor. No utilice agua del grifo ya que contiene aditivos.

ES

5 / LA PROGRAMACIÓN

• LOS PROGRAMAS DE SU SECADORA

- Programas de secado :

Programas	Tipo de tejido	Resultado del secado
ALGODÓN
Extra Seco	Algodón Seco
Seco	Algodón Seco
Punto Plancha	Algodón	Húmedo
MIXTO
Seco	Tejidos corrientes	Seco
Punto Plancha	Tejidos corrientes	Poco húmedo
Otros programas de secado
Sintético	Delicado, sintético	Seco
Delicado	Muy delicado: seda,lencería sintética fina...	Seco
Aireación / Lana	Lanas secas	Seco

- Programas vapor :

Programas Tipo	po de carga Peso máx		Dura ción	Consumo agua energía
Algodón	Camisas de algodón 10	piezas de ropa 18	min 0,4	litro 0,20	kWh
	algodón hogar 2 kg 18	min 0,4 litro 0,20 kWh
Mixto	camisas sintéticas 10	piezas de ropa 20	min 0,4 litro 0,35	kWh
	sintético hogar 2 kg 20	min 0,4 litro 0,35 kWh
Aireación	algodón o sintético 2 kg	20 min 0,1 litro 0,06 kWh

PROGRAMAS RECOMENDADOS PARA LAS PRUEBAS DE ACUERDO CON EN 61121- DIRECTIVA 95/13/CEE

Carga I "algodón seco" 8 kg ... seleccionar "Algodón" - Seco Carga II "algodón listo para planchar" 8 kg ... seleccionar "Algodón" - Punto Plancha Carga III "tejido de fácil mantenimiento" 3 kg ... seleccionar "Sintético"

ES

5 / LA PROGRAMACIÓN

- OPCIONES

- Retardo horario de un programa: Esta opción no está disponible con los programas de vapor.

Seleccione el programa mediante el Mando de programa A-El indicador luminoso encendido le indicará su elección.

Pulse el botón "Retardo Horario +" Fía retrasar el inicio de su programa, de 30 en 30 minutos hasta obtener el tiempo diferido elegido (máximo 23h30). Para disminuir el tiempo de inicio diferido, pulse el mando "Retardo Horario -"

Para validar su elección, pulse el botón "Inicio/Pausa"

La pantalla queda fija, indicándole el tiempo que falta para el inicio de su programa.

Una vez que termine la fase de retardo horario el programa arranca realmente. La pantalla le indica el tiempo restante, con un grado de precisión que se va haciendo más exacto según avanza el ciclo de secado.

- Opción "Antiarrugas":

La opción “Antiarrugas” permite remover la ropa cada 10 minutos durante 24 horas, hasta que se abra la puerta del aparato. Comienza cuando ha finalizado el secado y evita que la ropa se aplaste. Para seleccionarla, pulse la tecla “Antiarrugas” Del piloto encendido indica que la opción está activada.

- Opción "Aviso Fin":

Pulse el botón "Aviso Fin" Cil final del secado, sonarán 3 pitidos cada 10 minutos durante 1 hora hasta que se abra la puerta o se pare el aparato. Se enciende en la parte inferior de la pantalla el piloto correspondiente a esta acción, indicando que el timbre está activado.

Tiempo restante antes del inicio del ciclo de secado

Retardo horario

Opción "Antiarrugas"

Opción "Aviso Fin"

Observación :

Las opciones "Antiarrugas" y "Aviso Fin" se mantienen seleccionadas de un programa a otro. Para deseleccionar estas opciones sólo tiene que pulsar la tecla correspondiente, incluso en el transcurso del programa.

ES

5 / LA PROGRAMACIÓN

- Opción "Secado Extra":

Esta opción no está disponible con los programas de vapor.

Esta función le permite añadir tiempo de secado al final de un programa por intervalo de 10 minutos pulsando sucesivamente el botón "Secado Extra" D

Pulse el botón "Inicio/Pausa". El complemento de secado se adapta al tejido del programa seleccionado.

Tiempo suplementario

- Función "MEMO ACTIV":

Su secadora memoriza los programas más utilizados.

Tras unos cuantos ciclos de secado, el aparato presentará el programa más utilizado al ponerlo en marcha.

Importante :

Después de un corte de corriente, el programa en curso se anula. En este caso, deberá reiniciar todas las operaciones de programación.

Consejo :

Por motivos de seguridad, es aconsejable desenchufar el cable eléctrico cuando no se esté utilizando el aparato.

ES

6 / MANTENIMIENTO NORMAL

• LLENADO DEL DEPÓSITO DE VAPOR

El depósito de vapor tiene una capacidad de 1,2 litros, permitiéndole una autonomía de unos 3 ciclos.

Está equipado con un filtro que recupera las impurezas que contiene el agua. Es necesario que el agua esté correctamente filtrada para que el generador de vapor funcione bien.

Importante :

Le recordamos que debe llenar el depósito antes de utilizar por 1ª vez un programa de "Vapor".

Importante :

Rellene el depósito Vapor únicamente con agua destilada o con agua totalmente desmineralizada. No utilice agua del grifo ya que contiene aditivos. También se puede utilizar el agua del recipiente de recuperación siempre que se filtre antes con el filtro previsto para ello en la entrada del depósito de vapor. No utilice agua del grifo ya que contiene aditivos.

Para rellenar el depósito, proceda como sigue :

- Presione en la parte superior del depósito para sacarlo de su alojamiento (Fig. 07).

- Rellene el depósito (Fig. 08).

- Presione en la parte superior del depósito para engancharlo en su alojamiento.

También puede utilizar el agua del recipiente de recuperación :

- Libere el recipiente de recuperación de agua (ver Fig. 21 en la página siguiente).

- Extraiga el tubo del recipiente de recuperación de agua (Fig. 09).

- Rellene el depósito (Fig. 10).

- Presione en la parte superior del depósito para engancharlo en su alojamiento.

Importante :

Si utiliza agua del recipiente de recuperación, limpie periódicamente el filtro del depósito sacando las pelusas con los dedos (Fig. 11).

Si no ha utilizado un programa de vapor desde hace varios meses, le aconsejamos que cambie el agua del depósito.

Para limpiar el interior del depósito, tiene que sacarlo totalmente de su alojamiento. El cierre que bloquea el depósito se encuentra en la parte interior de la puerta (Fig. 12).

Para limpiar el depósito, proceda como sigue:

- Presione el depósito para abrirlo.

- desbloquee el depósito con ayuda de una moneda (Fig. 13).

- Sáquelo de su alojamiento tirando hacia arriba (Fig. 14).

- Presione simultáneamente en los 2 laterales de la parte superior del alojamiento y desenganche la tapa (Fig. 15).

- Limpie el interior del depósito y el filtro, que se puede pasar bajo el agua (Fig. 16).

- Enganche de nuevo la tapa del depósito.

- Coloque el depósito en su alojamiento introduciendo primero la parte inferior.

- Presione en la parte superior del depósito para engancharlo en su alojamiento.

La secadora no debe funcionar sin el filtro.

Importante :

Le recordamos que debe limpiar el filtro desde cada ciclo de secado o de vapor.

Está situado en la parte inferior de la apertura de su secadora.

Para limpiarlo, proceda como sigue :

- Sáquelo de su compartimento tirando de abajo hacia arriba (Fig. 17).

- Abra el filtro (Fig. 18).

- Límpielo quitando la pequeña capa de pelusa que lo recubre (Fig. 19).

Preste atención para que la borra no se acumule alrededor de la secadora.

Importante :

Sobre todo, no debe exponerse al agua (Fig.

- Vuelva a colocarlo en su compartimento empujando bien a fondo.

• DESAGÜE DEL COMPARTIMENTO DE RECUPERACIÓN

Está situado encima de su aparato. Recupera el agua que suelta la ropa durante el secado.

- Para vaciarlo, sáquelo de su lugar tirando hacia usted (Fig. 21).

- Vacíe el recipiente o recupere el agua para el depósito de vapor. (Fig. 22).

Importante :

El recipiente de recuperación debe vaciarse ués de cada ciclo de secado

Importante :

Riesgo de helada : en el caso de que exista o de helada, vacie el compartimento de recupe- n de agua.

Importante :

Si desea mover o volcar el aparato, vacíe el compartimento de recuperación de agua.

Consejo :

Puede guardar el agua de recuperación en un recipiente. Esta agua le servirá para llenar pósito "Vapor".

• EVACUACIÓN DIRECTA DEL AGUA DE CONDENSACIÓN

Con el objetivo de no tener que vaciar el compartimento de recuperación de agua cada vez que se utiliza, tiene a su disposición un kit (*) para la evacuación directa del agua del condensador hacia las tuberías de drenaje (Tubo + Deflector). Para ello :

• Desencaje el tubo existente y presiónelo en el interior del aparato (Fig. 23).
• Enganche el deflector encima de la bomba (Fig. 24).
• Empalme el tubo del kit a la boquilla del aparato (Fig. 25).

Tiene dos opciones para empalmar el extremo del tubo de evacuación :

• en un sifón ventilado (Fig. 26).
• en un sifón de desagüe (Fig. 27).

Durante el empalme en un sifón, debe retirar el obturador del sifón. A continuación, enmangue la boquilla de caucho completamente. En caso necesario, añada una abrazadera para tubos (Fig. 27).

Importante :

El deflector debe colocarse imperativamente antes que la acometida del tubo de evacuación para evitar proyecciones en caso de que desencaje el tubo.

Observación :

La evacuación directa del agua del condensador por el desagüe impedirá poder volver a utilizar el agua de recuperación para los programas de vapor.

Observación :

(*) Este kit se incluye con el aparato.

El condensador debe limpiarse dos veces al

Importante :

Desenchufe el cable de alimentación antes de limpiar el condensador.

• Vuelque la rejilla situada en la parte delantera del aparato.
• Abra el condensador (Fig. 28).
• Retírelo delicadamente (Fig. 29).
• Retire las pelusas del condensador.
• Límpielo únicamente con agua en el grifo (Fig. 30).
• Asegúrese, después de la limpieza, de que todos los tubos están "destapados" y de que las aletas están limpias.
• Frótelo brevemente.
  – Vuelva a poner el condensador en su sitio, ciérrelo y vuelva a encajar la rejilla.

Cuando esté montando el condensador de nuevo, mantenga el condensador sujeto en el fondo de su compartimento durante la operación de cierre..

• LIMPIEZA DEL APARATO

Consejo :

Para la limpieza del panel de control, del acceso al tambor, de la carrocería, utilice solamente una esponja o un trapo húmedo con agua y jabón líquido.

• Preste atención para que la borra no se acumule alrededor de la secadora.
• Limpie la junta de puerta con un trapo húmedo.
• Limpie el soporte del filtro con la aspiradora una vez al año.

Están prohibidos en todos los casos (Fig. 31):

- Los polvos abrasivos

- Las esponjas metálicas o plásticas

- Los productos a base de alcohol (alcohol, diluyentes, etc.)

- Los polvos abrasivos - Las esponjas metálicas o plásticas - Los productos a base de alcohol (alcohol, diluyentes, etc.)

• CAMBIO DE LA BOMBILLA

El cambio de la bombilla (tipo E14-15W/230V) puede realizarlo usted mismo (Fig. 32).

Importante :

Desenchufe el cable de alimentación antes de cambiar la bombilla.

Para ello :

• Destornille la cubierta situada a la izquierda en el interior del aparato.
• Destornille la bombilla defectuosa y cámbiela.
• Atornille la cubierta

Importante :

La bombilla se debe cambiar en FRÍO.

Para conservar las prestaciones de la secadora, le aconsejamos que 1 ó 2 veces al año realice las siguientes operaciones de limpieza :

• LIMPIEZA DEL ALOJAMIENTO DEL FILTRO

Para limpiar el alojamiento del filtro, proceda como sigue :

- Retire el filtro de su alojamiento (ver párrafo "Limpieza del filtro" en páginas anteriores).

- Retire todas las pelusas con ayuda de un aspirador (Fig. 33).

- Coloque de nuevo el filtro en su alojamiento empujándolo hasta el fondo.

Para limpiar el alojamiento del condensador, proceda como sigue :

- Retire el condensador de su alojamiento (ver párrafo "Limpieza del condensador" en páginas anteriores).

- Retire todas las pelusas que haya en las paredes de la cavidad con ayuda de un aspirador (Fig. 34 y Fig. 35).

- Coloque de nuevo el condensador en su alojamiento, bloquéelo y enganche la rejilla.

Se pueden producir algunos incidentes durante la utilización de su secadora, compruebe los siguientes puntos.

Averías : Compruebe si :
La secadora no se pone en marcha :	- la toma de corriente está enchufada.- el botón “Marcha/Paro” está pulsado.- la puerta está bien cerrada.- el condensador está bien cerrado
Los tiempos de secado son demasiado largos :	- el filtro en el tambor está cargado de pelusas.- el condensador está sucio.- los alojamientos del filtro y del condensador no están sucios.- la carga de ropa está bastante centrifugada (500 vuel-tas/min. mínimo, pero un centrifugado de 850/min. da mejores tiempos de secado).- la temperatura de la habitación puede ser demasiado alta, en especial si es pequeña: si es necesario, abrir la puerta o la ventana.- las entradas y las salidas de aire están libres para que pueda haber una circulación correcta- el programa de secado seleccionado corresponde al tipo de ropa introducido en el tambor.
La ropa está demasiado húmeda :	- el filtro en el tambor está cargado de pelusas.- la selección del tipo de secado es correcta (demasiado suave): pase a un programa superior o aumente el tiempo de secado.- el condensador está sucio.
La ropa está demasiado seca, demasiado arrugada :	- el programa de secado seleccionado corresponde al tipo de ropa introducido en el tambor.

ES

8 / INCIDENTES QUE PUEDEN OCURRIR

Averías : Compruebe si :
El secado no es homogéneo :	- la carga de ropa no está compuesta de tejidos diferentes (ej. paño con vaqueros azules)- la ropa se ha introducido bien “extendida” en el tambor.- el tambor no está demasiado cargado.
Las prendas sintéticas están cargadas de electricidad estática :	- la ropa no está demasiado seca.- ha utilizado suavizante para el lavado, el uso de este producto permite reducir en gran medida los problemas de electricidad estática.
El indicador luminoso "Vaciar depósito" está encendido :	- el recipiente de recuperación de agua está lleno: una vez que lo haya vaciado, vuelva a colocarlo correctamente en su sitio encajándolo en el fondo de su compartimento.
El indicador luminoso "Vaciar depósito" se encenderá cuando el recipiente esté vacío :	- el recipiente se ha encajado correctamente: empújelo bien a fondo.- el condensador está bien cerrado por los dos lados.
El piloto "Vapor" está encendido :	- el depósito de vapor está vacío : después de llenarlo, vuelva a colocarlo correctamente encajándolo en su alojamiento. El programa continuará donde se había detenido.
Las piezas de ropa quedan ligera-mente húmedas al finalizar un ciclo de vapor :	- ha utilizado un programa de vapor: es normal, le facilitará el planchado de la ropa.

ES

9 / SERVICIO POST-VENTA

• INTERVENCIONES

Las posibles intervenciones en su aparato debe realizarlas un profesional cualificado autorizado de la marca. En su llamada, mencione la referencia completa de su aparato (modelo, tipo, número de serie). Estos datos aparecen en la placa descriptiva (Fig. 36).

PIEZAS DE ORIGEN

Durante una intervención de mantenimiento, pida que se utilicen exclusivamente piezas sueltas certificadas de origen.

ES

NOTAS
