| Tipo de producto | Placa de inducción |
| Marca | Miele |
| Modelo | KM 5947 |
| Dimensiones aproximadas (ancho x fondo x alto) | 780 x 520 x 50 mm |
| Peso aproximado | 15 kg |
| Alimentación | 230 V ~ 50 Hz, 7400 W total |
| Número de zonas de cocción | 4 |
| Diámetros de zonas | 18-28 cm, 14-20 cm, 10-16 cm, 14-20 cm |
| Potencia por zona | 2400 W (Booster I: 3000 W, II: 3700 W), 1850 W (Booster: 2900 W), 1400 W (Booster: 1800 W), 1850 W (Booster: 2900 W) |
| Funciones especiales | TwinBooster, Booster, Inicio automático de cocción, Mantenimiento de calor, Timer, Stop and Go, Bloqueo de seguridad |
| Indicador de calor residual | Sí, visualización en barras |
| Seguridad | Desconexión automática, protección contra sobrecalentamiento, bloqueo para niños, sensor de recipientes |
| Limpieza | Limpiador especial para vitrocerámica, evitar productos abrasivos |
| Reparabilidad | Servicio técnico Miele, piezas originales disponibles |
| Información general | Manual de uso y montaje incluido, garantía según condiciones Miele |
Preguntas frecuentes - KM 5947 MIELE
Preguntas de los usuarios sobre KM 5947 MIELE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones KM 5947 - MIELE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. KM 5947 de la marca MIELE.
MANUAL DE USUARIO KM 5947 MIELE
Instrucciones de manejo y montaje
Placas vitrocerámicas de inducción
KM 5941 / 5942 / 5943 / 5944
KM 5945 / 5946 / 5946-1/ 5947
KM 5948 / 5951 / 5952 / 5953
KM 5954 / 5955 / 5956 / 5957
KM 5958 / 5959 / 5975 / 5985 / 5986
Le agradecemos su confianza y esperamos disfrute
de su nuevo aparato. Para ello es imprescindible,
antes de su primera utilización, leer las
"Instrucciones de manejo y montaje" para evitar
posibles daños tanto al usuario como al aparato.
e s - E S
M.-Nr. 07 257 861
Descripción del aparato 4
KM 5941....4
Control e indicación de la zona de cocción ..... 14
Control e indicación del reloj....15
Datos de las zonas de cocción ..... 16
Equipamiento especial 19
Advertencias e indicaciones de seguridad 20
Su contribución a la protección del medio ambiente....26
Antes de la primera utilización 27
Primera limpieza 27
Puesta en funcionamiento 27
Inducción 28
Funcionamiento 28
Ruidos 29
Menaje 30
Manejo....31
Campos sensores 31
Conexión 31
Niveles de potencia....32
Inicio automático de cocción (=AA) 33
Función Booster. 34
Mantenimiento de calor 36
Desconexión e indicación de calor residual 37
Timer 38
Aviso 38
Desconectar automáticamente una zona de cocción. 39
Uso simultáneo de las funciones del timer 40
Dispositivos de seguridad 41
Bloqueo / Bloqueo de puesta en funcionamiento ..... 41
Reducción temporal de la potencia ("Stop and Go"). 42
Desconexión de seguridad 43
Protección contra sobrecalentamiento 44
Limpieza y mantenimiento 45
Ajustes básicos 47
¿Qué hacer si ... ? 50
Accesorios especiales 52

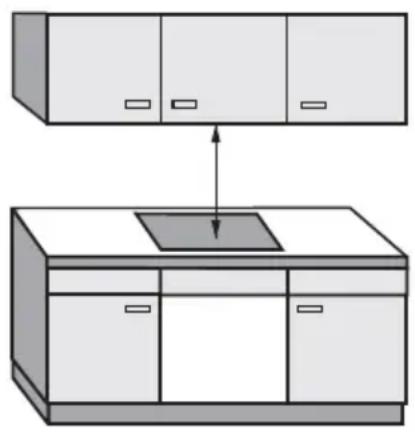

Advertencias de seguridad para el montaje 54

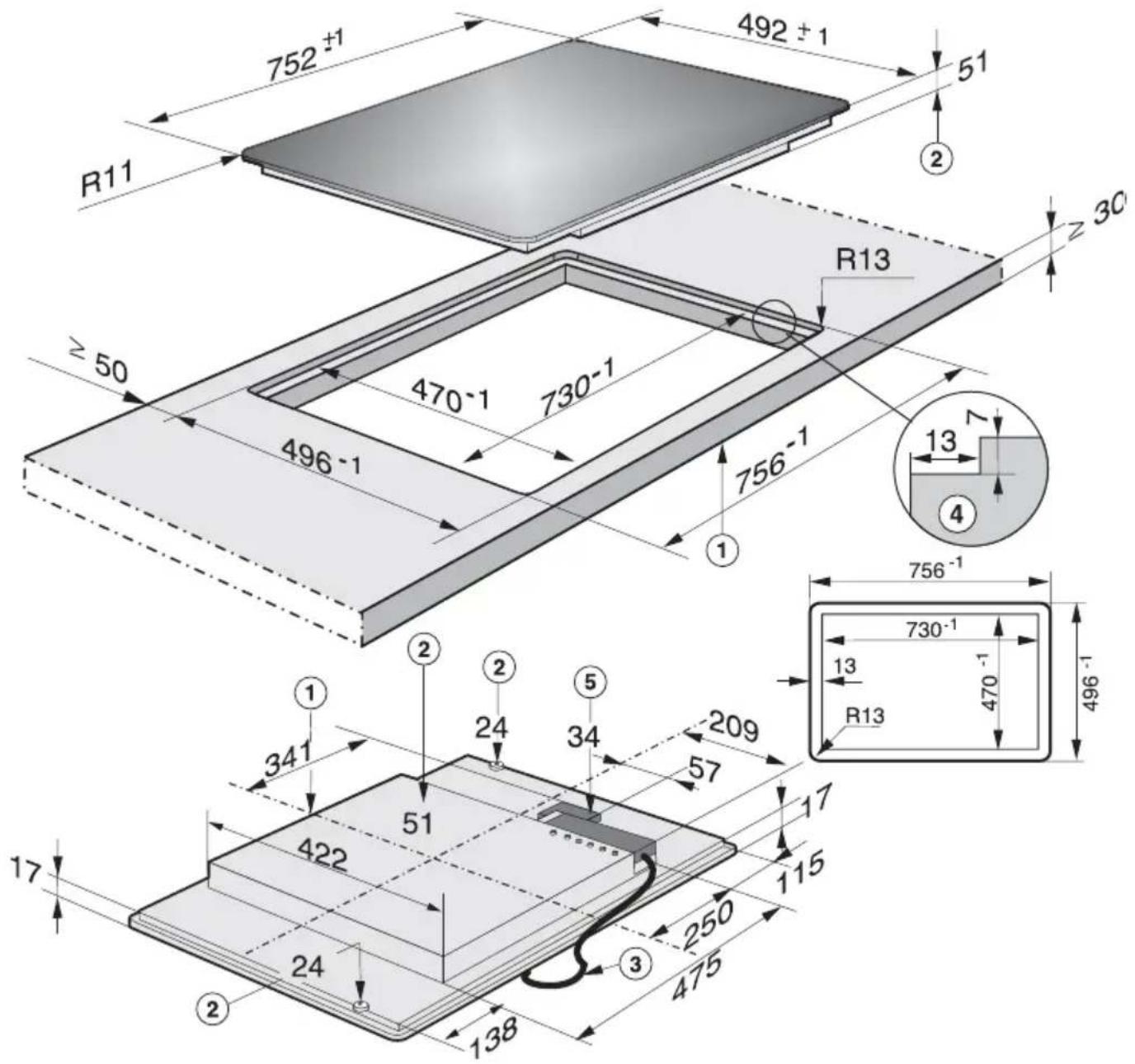

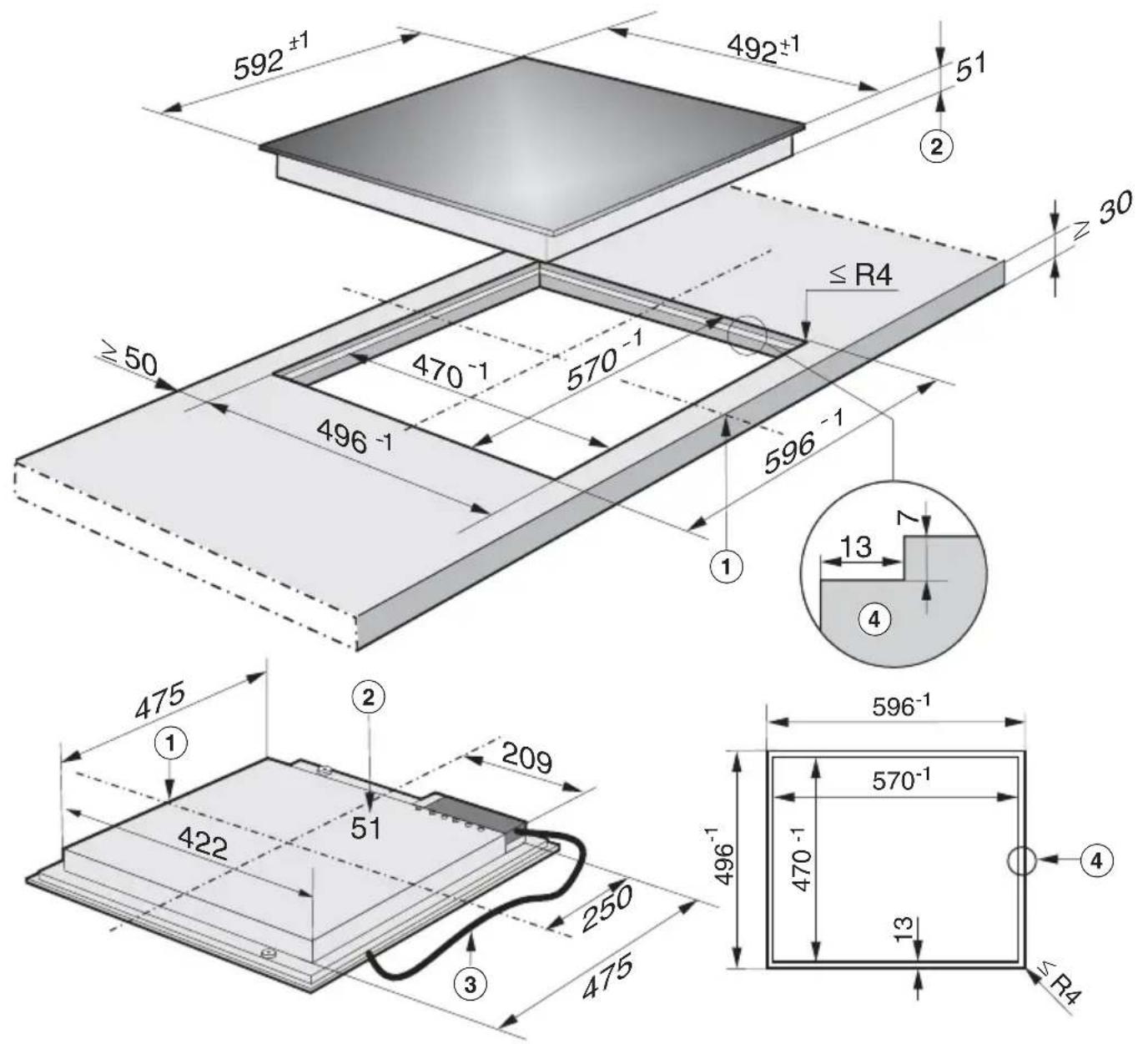

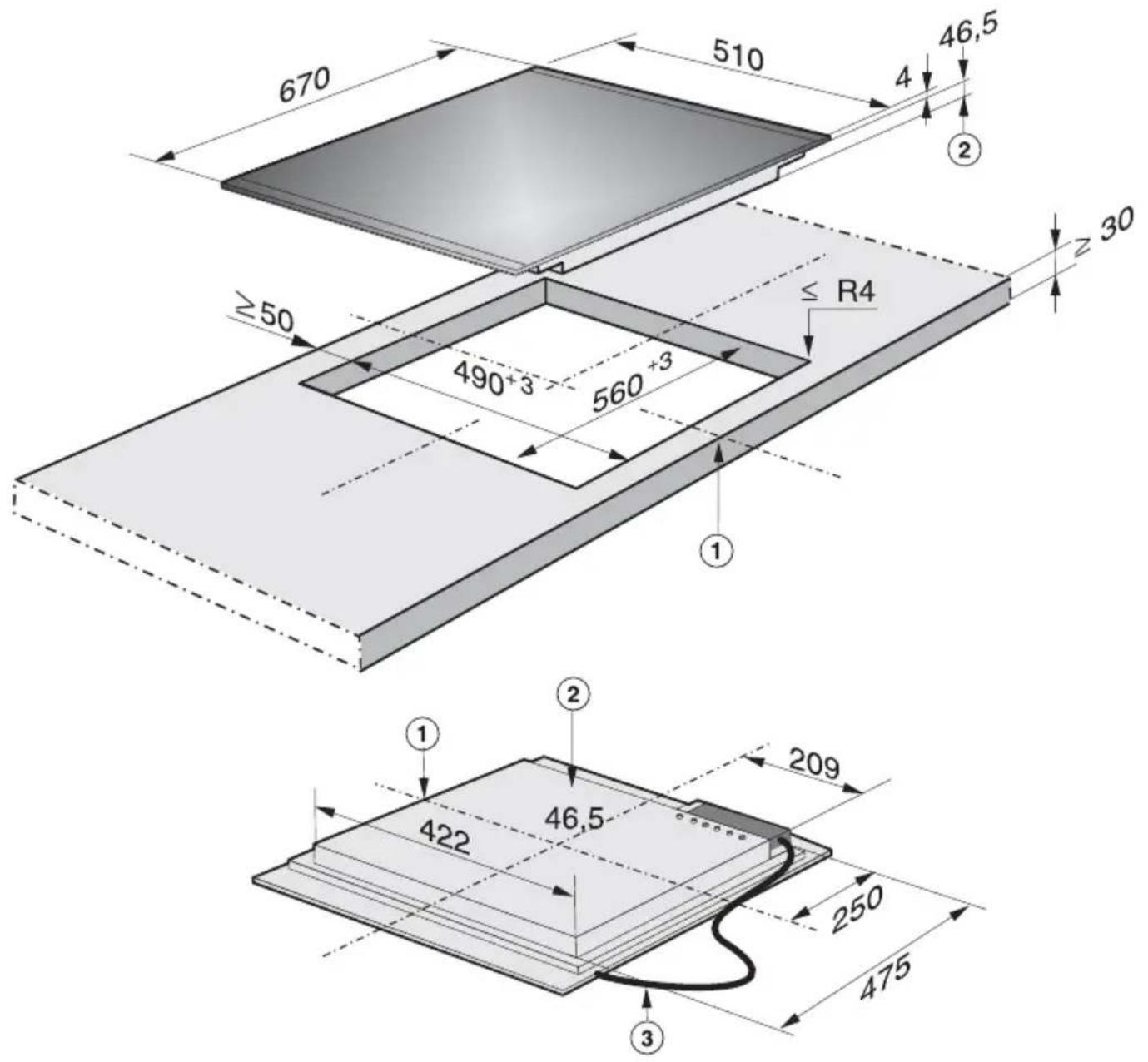

Medidas de empotramiento....59
Montaje 73

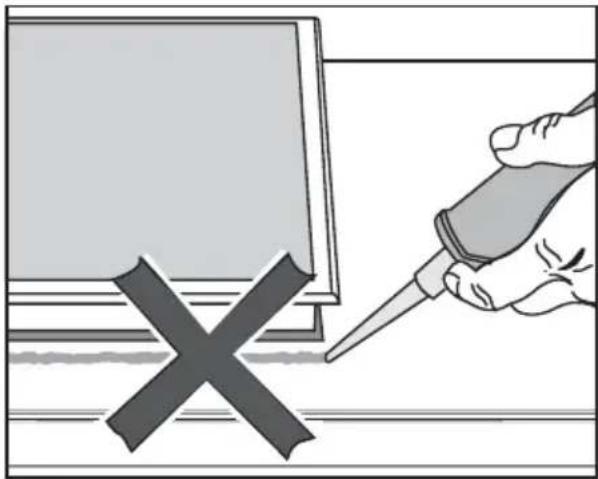

Indicaciones generales para el empotramiento 74

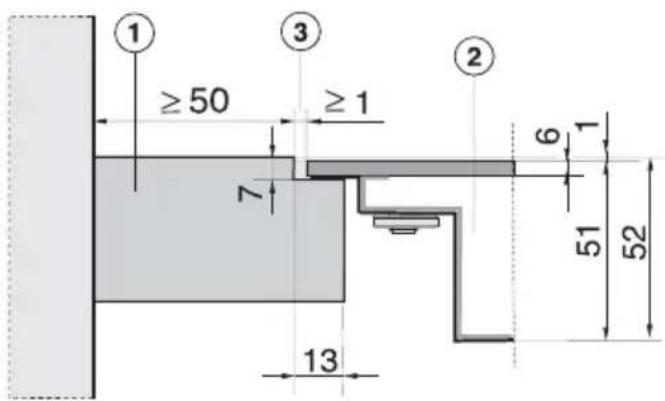

Placas a nivel de la encimera 75

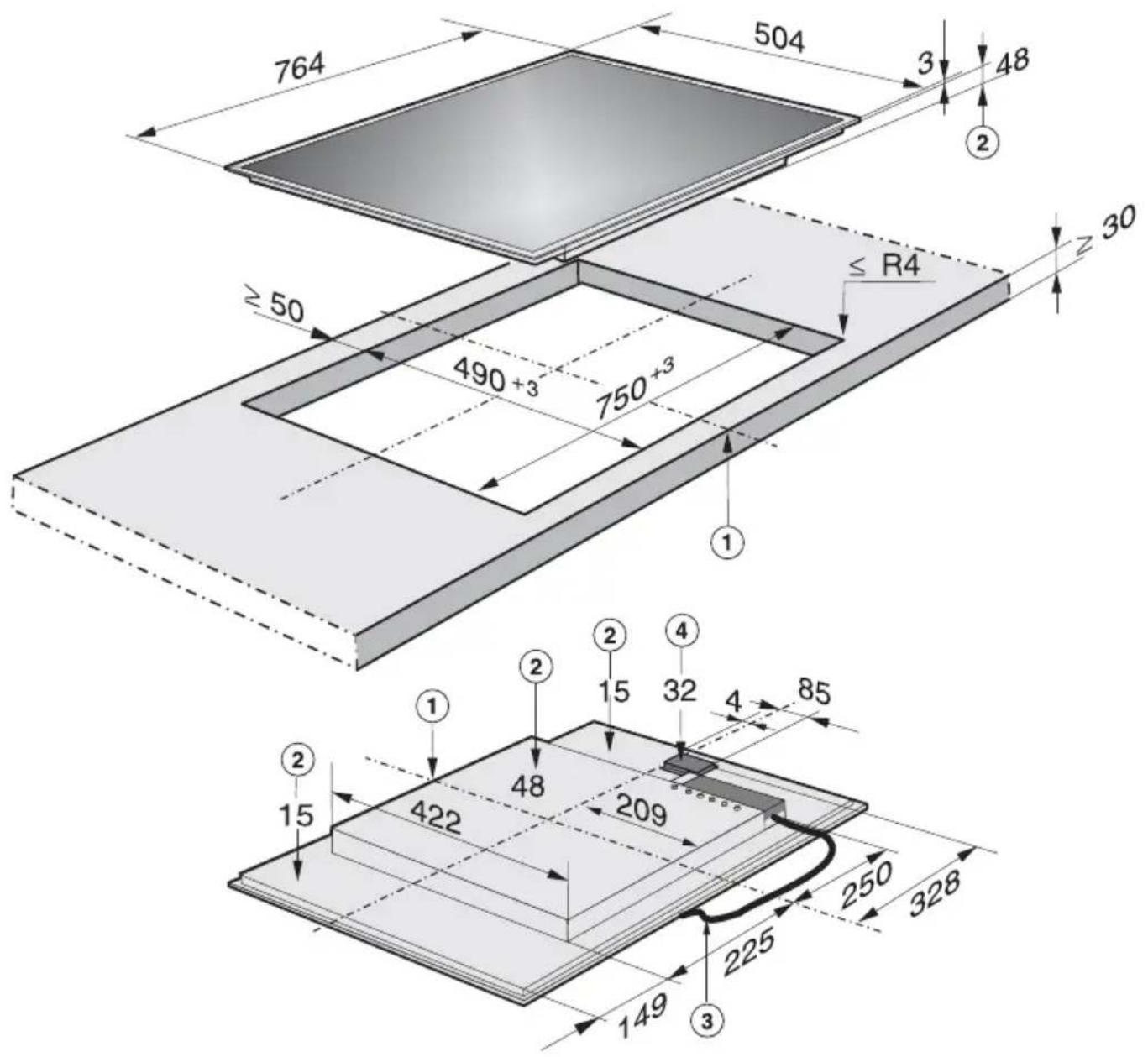

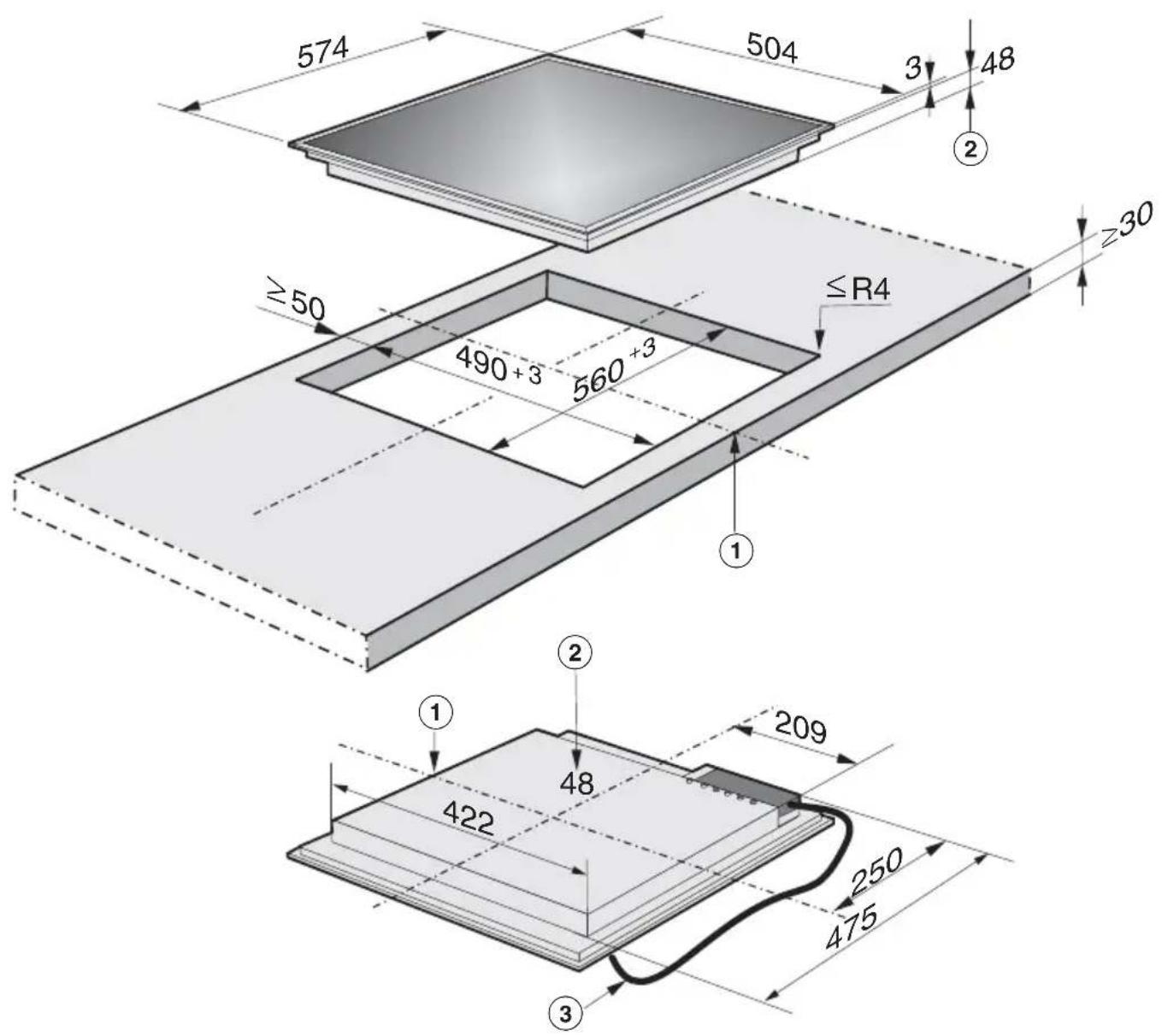

Medidas de empotramiento....75
Montaje 79
Conexión eléctrica 82
Servicio Post-Venta, placa de características....85

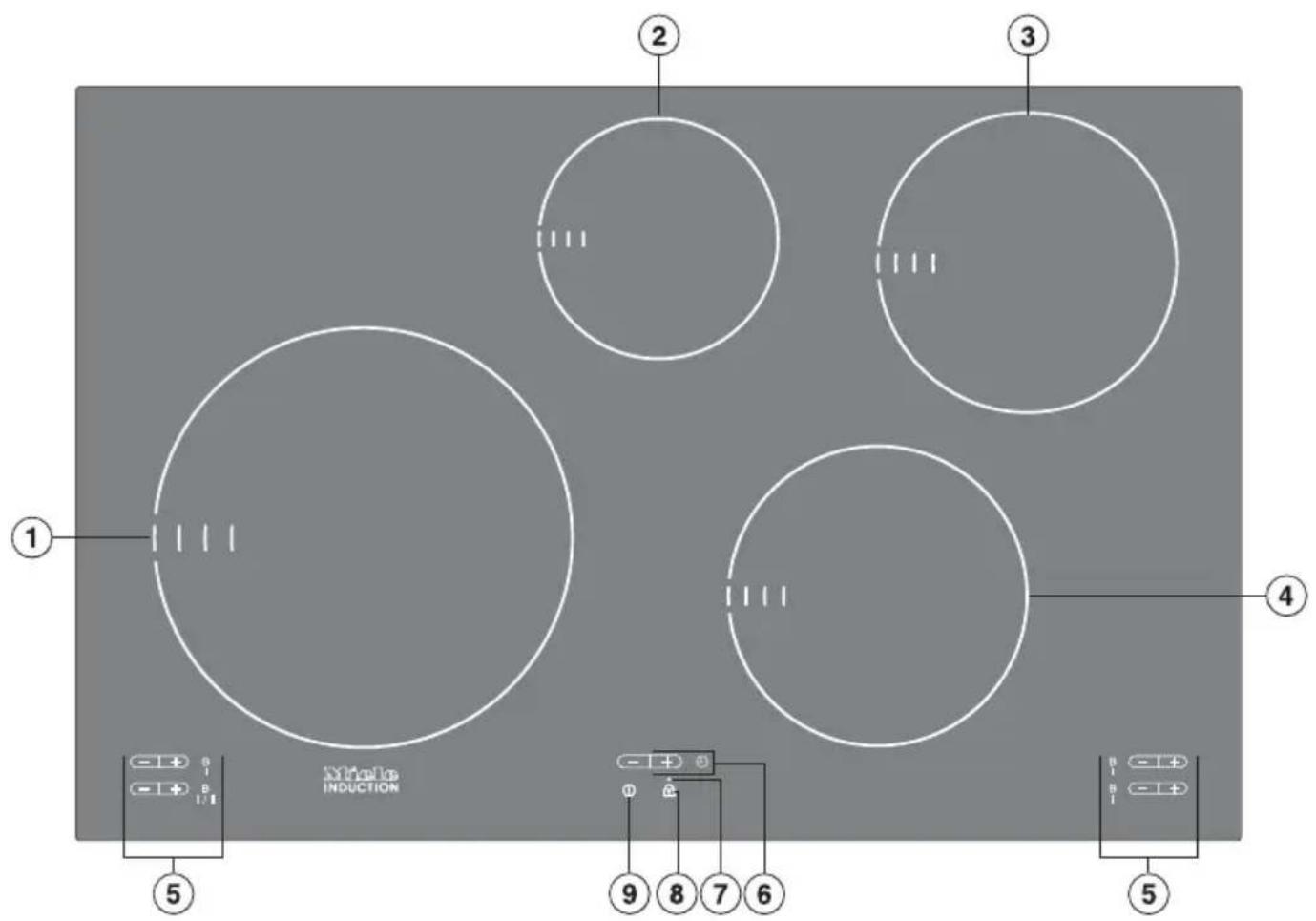

KM 5941
① Zona de cocción con TwinBooster
②③④ Zonas de cocción con Booster
⑤ Control e indicación de la zona de cocción (véase el capítulo correspondiente)
⑥ Control e indicación del timer (véase el capítulo correspondiente)
⑦ Piloto de control de bloqueo
⑧ Campo sensor para el bloqueo
⑨ Campo sensor para la CONEXIÓN/DESCONEXIÓN de la placa
①②④ Zonas de cocción con Booster
③ Zona de cocción con TwinBooster
⑤ Control e indicación de la zona de cocción (véase el capítulo correspondiente)
⑥ Control e indicación del timer (véase el capítulo correspondiente)
⑦ Piloto de control de bloqueo
⑧ Campo sensor para el bloqueo
⑨ Campo sensor para la CONEXIÓN/DESCONEXIÓN de la placa
KM 5945
①③ Zonas de cocción con TwinBooster
②④ Zonas de cocción con Booster
⑤ Control e indicación de la zona de cocción (véase el capítulo correspondiente)
⑥ Control e indicación del timer (véase el capítulo correspondiente)
⑦ Piloto de control de bloqueo
⑧ Campo sensor para el bloqueo
⑨ Campo sensor para la CONEXIÓN/DESCONEXIÓN de la placa
① Zona de cocción con TwinBooster
②③ Zonas de cocción con Booster
④ Control e indicación de la zona de cocción (véase el capítulo correspondiente)
⑤ Control e indicación del timer (véase el capítulo correspondiente)
⑥ Piloto de control de bloqueo
⑦ Campo sensor para el bloqueo
⑧ Campo sensor para la CONEXIÓN/DESCONEXIÓN de la placa
① Zona de cocción con TwinBooster
②③④ Zonas de cocción con Booster
⑤ Control e indicación de la zona de cocción (véase el capítulo correspondiente)
⑥ Control e indicación del timer (véase el capítulo correspondiente)
⑦ Piloto de control de bloqueo
⑧ Campo sensor para el bloqueo
⑨ Campo sensor para la CONEXIÓN/DESCONEXIÓN de la placa
KM 5954
① Zona de cocción con TwinBooster
②③④ Zonas de cocción con Booster
⑤ Control e indicación de la zona de cocción (véase el capítulo correspondiente)
⑥ Control e indicación del timer (véase el capítulo correspondiente)
⑦ Piloto de control de bloqueo
⑧ Campo sensor para el bloqueo
⑨ Campo sensor para la CONEXIÓN/DESCONEXIÓN de la placa
①③ Zonas de cocción con TwinBooster
②④ Zonas de cocción con Booster
⑤ Control e indicación de la zona de cocción (véase el capítulo correspondiente)
⑥ Control e indicación del timer (véase el capítulo correspondiente)
⑦ Piloto de control de bloqueo
⑧ Campo sensor para el bloqueo
⑨ Campo sensor para la CONEXIÓN/DESCONEXIÓN de la placa
KM 5957
①③ Zonas de cocción con TwinBooster
②④ Zonas de cocción con Booster
⑤ Control e indicación de la zona de cocción (véase el capítulo correspondiente)
⑥ Control e indicación del timer (véase el capítulo correspondiente)
⑦ Piloto de control de bloqueo
⑧ Campo sensor para el bloqueo
⑨ Campo sensor para la CONEXIÓN/DESCONEXIÓN de la placa
KM 5958
①③ Zonas de cocción con TwinBooster
② Zona de cocción con Booster
④ Control e indicación de la zona de cocción (véase el capítulo correspondiente)
⑤ Control e indicación del timer (véase el capítulo correspondiente)
⑥ Piloto de control de bloqueo
⑦ Campo sensor para el bloqueo
⑧ Campo sensor para la CONEXIÓN/DESCONEXIÓN de la placa

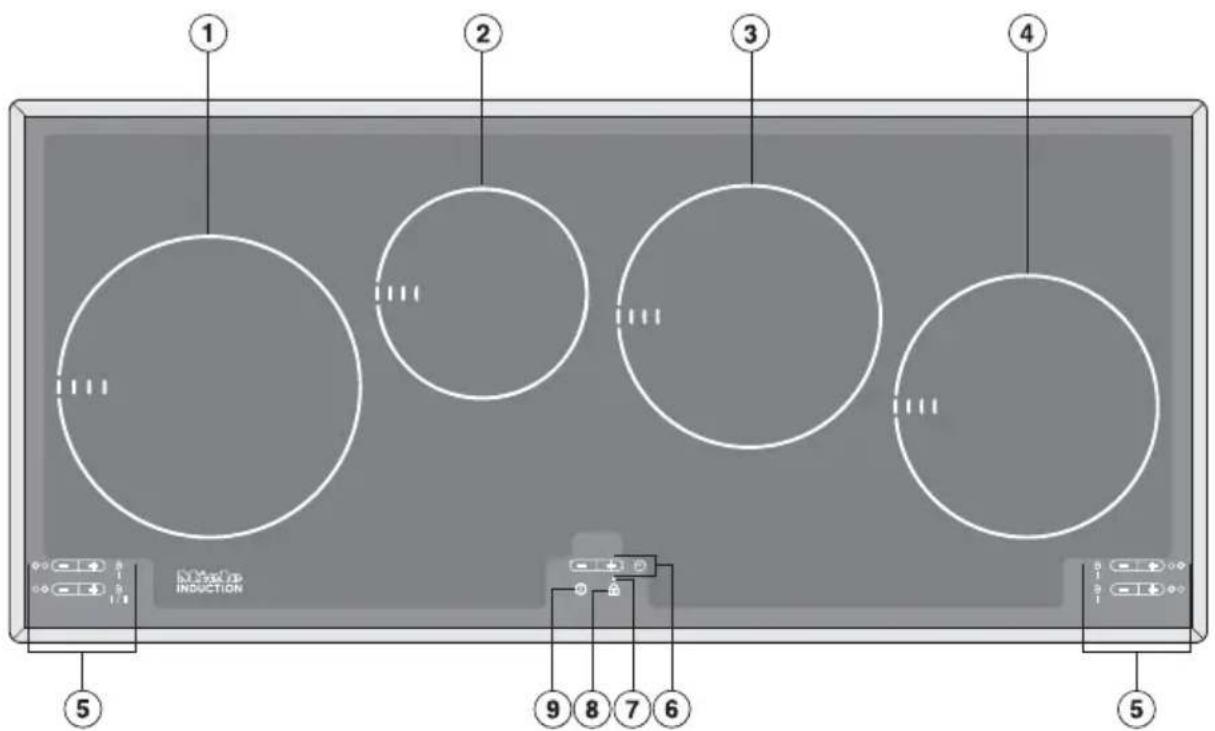

KM 5975 / KM 5985
① Zona de cocción con TwinBooster
②③④ Zonas de cocción con Booster
⑤ Control e indicación de la zona de cocción (véase el capítulo correspondiente)
⑥ Control e indicación del timer (véase el capítulo correspondiente)
⑦ Piloto de control de bloqueo
⑧ Campo sensor para el bloqueo
⑨ Campo sensor para la CONEXIÓN/DESCONEXIÓN de la placa
Control e indicación de la zona de cocción
(Ejemplo)
①Indicación:
0 = Disponibilidad de funcionamiento de la zona de cocción
h = Nivel de mantenimiento de calor
1 a 9 = Nivel de potencia
I= Booster I
II= Booster II
= Calor residual
U = Falta menaje o no es apto (véase capítulo "Inducción")
F = Anomalía (véase capítulo "Desconexión de seguridad")
R = Inicio automático de cocción con niveles de potencia ampliados
PO etc. = Programa (véase capítulo "Programación")
50 etc. = Estado (véase capítulo "Programación")
② Piloto de control del inicio automático de cocción o niveles de potencia ampliados (véase capítulo "Programación"), p. ej. de la zona anterior izquierda
③ Piloto de control para el Booster
④ Campo de control para Booster
⑤ Campos sensores para el ajuste del nivel de potencia
Control e indicación del reloj
① Sensor para conectar, para cambiar entre las funciones y para seleccionar una zona de cocción para la desconexión automática
② Campos sensores para el ajuste del tiempo
③Display de tiempo
④ Piloto de control de la desconexión automática, p. ej. de la zona de cocción posterior derecha
⑤ Piloto de control para el aviso
⑥ Piloto de control para medias horas con avisos de más de 99 minutos
Datos de las zonas de cocción
| Zona de cocción | KM 5941 / KM 5951 / KM 5952 / KM 5953 | |
| ∅ mínimo - máximo en cm* | Potencia en vatios a 230 V** | |
| ☐16 - 23 | normal: | 2300con Booster I: 3000con Booster II: 3700 |
| ☐10 - 16 | normal: | 1400con función Booster 1800 |
| ☐14 - 20 | normal: | 1850con función Booster: 2900 |
| ☐14 - 20 | normal: | 1850con función Booster: 2900 |
| Total: 7400 | ||
| Zona de cocción | KM 5942 / KM 5943 / KM 5944 | |
| ∅ mínimo - máximo en cm* | Potencia en vatios a 230 V** | |
| ☐14 - 20 | normal: | 1850con función Booster: 2900 |
| ☐10 - 16 | normal: | 1400con función Booster: 1800 |
| ☐16 - 23 | normal: | 2300con Booster I: 3000con Booster II: 3700 |
| ☐10 - 16 | normal: | 1400con función Booster: 1800 |
| Total: 7400 | ||
* Dentro de las zonas indicadas pueden utilizarse ollas con diámetro de base a su elección.
** La potencia indicada puede variar en función del tamaño y del material del recipiente de cocción.
| Zona de cocción | KM 5945 / KM 5955 / KM 5956 / KM 5959 / KM 5986 | |
| ∅ mínimo - máximo en cm* | Potencia en vatios a 230 V** | |
| ☐16 - 23 | normal: | 2300 |
| con Booster I: 3000 | ||
| con Booster II: 3700 | ||
| ☐10 - 16 | normal: | 1400 |
| con función Booster: 1800 | ||
| ☐14 - 20 | 20 x 30 | normal: 1850 |
| con Booster I/II: 2300 | ||
| normal: 2400 | ||
| con Booster I: 3000 | ||
| con Booster II: 3700 | ||
| ☐14 - 20 | normal: | 1850 |
| con función Booster: 2900 | ||
| Total: 7400 | ||
| Zona de cocción | KM 5946 / KM 5946-1 / KM 5947 / KM 5948 | |
| ∅ mínimo - máximo en cm* | Potencia en vatios a 230 V** | |
| ☐18 - 28 | normal: | 2400con Booster I: 3000con Booster II: 3700 |
| ☐14 - 20 | normal: | 1850con función Booster: 2900 |
| ☐10 - 16 | normal: | 1400con función Booster: 1800 |
| Total: 7400 | ||
* Dentro de las zonas indicadas pueden utilizarse ollas con diámetro de base a su elección.
** La potencia indicada puede variar en función del tamaño y del material del recipiente de cocción.
Descripción del aparato
| Zona de cocción | KM 5954 | |
| ∅ mínimo - máximo en cm* | Potencia en vatios a 230 V** | |
| ☐18 - 28 | normal: | 2400con Booster I: 3000con Booster II: 3700 |
| ☐10 - 16 | normal: | 1400con función Booster: 1800 |
| ☐14 - 20 | normal: | 1850con función Booster: 2900 |
| ☐14 - 20 | normal: | 1850con función Booster: 2900 |
| Total: 7400 | ||
| Zona de cocción | KM 5957 | |
| ∅ mínimo - máximo en cm* | Potencia en vatios a 230 V** | |
| ☐18 - 28 | normal: | 2400con Booster I: 3000con Booster II: 3700 |
| ☐10 - 16 | normal: | 1400con función Booster: 1800 |
| ☐1 4 - 2 | 0 /20 x 30 | normal: 1850con Booster I/II: 2300normal: 2400con Booster I: 3000con Booster II: 3700 |
| ☐14 - 20 | normal: | 1850con función Booster: 2900 |
| Total: 7400 | ||
* Dentro de las zonas indicadas pueden utilizarse ollas con diámetro de base a su elección.
** La potencia indicada puede variar en función del tamaño y del material del recipiente de cocción.
| Zona de cocción KM 5958 | ||
| ∅ mínimo - máximo en cm* | Potencia en vatios a 230 V** | |
| ☐18 - 28 normal: | 2400con Booster I: 3000con Booster II: 3700 | |
| ☐10 - 16 normal: | 1400con función Booster: 1800 | |
| ☐14 - 20 /20 x 30 | normal: 1850con Booster I/II: 2300normal: 2400con Booster I: 3000con Booster II: 3700 | |
| Total: 7400 | ||
| Zona de cocción | KM 5975 / KM 5985 | |
| ∅ mínimo - máximo en cm* | Potencia en vatios a 230 V** | |
| Izquierda 16 - 23 normal: | 2300 | |
| con Booster I: 3000 | ||
| con Booster II: 3700 | ||
| central izquierda 10 - 16 normal: | 1400 | |
| con función Booster: 1800 | ||
| central derecha 14 - 20 normal: | 1850 | |
| con función Booster: 2900 | ||
| Derecha 14 - 20 normal: | 1850 | |
| con función Booster: 2900 | ||
| Total: 7400 | ||
* Dentro de las zonas indicadas pueden utilizarse ollas con diámetro de base a su elección.
** La potencia indicada puede variar en función del tamaño y del material del recipiente de cocción.
Equipamiento especial
Las placas de cocción con el símbolo @ en la esquina superior izquierda están preparadas para el sistema Miele@home (véase capítulo "Accesorios especiales").
Esta placa de cocción cumple las normativas establecidas en materia de seguridad. Sin embargo, el uso indebido del mismo puede provocar daños físicos y materiales.
Lea detenidamente las instrucciones de montaje y manejo antes de poner en servicio la placa de cocción. Estas instrucciones contienen advertencias importantes para la instalación, el manejo y el mantenimiento del aparato. De este modo se protege Vd. y evita daños en el aparato.
Guarde las instrucciones de montaje y manejo y entrégueselas al propietario en caso de venta posterior del aparato.
Uso apropiado
▶ Esta placa de cocción está concebida para ser utilizada en en el hogar y en otros establecimientos similares, como por ejemplo
- en tiendas, oficinas y otros entornos de trabajo parecidos,
- en propiedades agrícolas
- por los clientes en hoteles, moteles, bed&breakfasts y otros lugares típicos.
Utilice placa de cocción únicamente en lugares domésticos para la preparación de comidas y para mantenerlas calientes.
Está prohibido cualquier otro tipo de utilización. El fabricante no se hace responsable de daños provocados por el uso indebido o por el manejo incorrecto del aparato.
Aquellas personas que por motivo de una incapacidad física, sensorial o mental, inexperiencia o desconocimiento no estén en condiciones de manejar la placa de una forma segura, no podrán hacer uso de la misma sin la supervisión o permiso de un responsable.
Niños en casa
Utilice el bloqueo para que los niños no puedan conectar la placa sin vigilancia ni puedan modificar ajustes.
▶ Preste continua atención a los niños que se encuentren cerca de la placa. No deje jugar a los niños con el aparato.
El uso de la placa por parte de niños sin supervisión está permitido solamente si se les ha explicado su manejo de manera que puedan utilizarla de forma segura. Los niños deben poder reconocer los posibles peligros originados por un manejo incorrecto.
La placa se calienta durante el funcionamiento y continúa caliente durante algún tiempo una vez desconectado. Mantenga a los niños alejados hasta que se haya enfriado y no exista riesgo de quemaduras.
No guarde objetos que puedan ser de interés para los niños en lugares de almacenaje situados encima o detrás del aparato. Esto animará a los niños a subirse al aparato. ¡Peligro de sufrir quemaduras!
Cerciórese de que los niños no tienen posibilidad de coger ollas o sartenes calientes. ¡Gire a un lado los mangos de las ollas y sartenes que haya sobre la superficie de trabajo para descartar el riesgo de sufrir quemaduras y escaldaduras! Una rejilla de protección especial para niños (disponible en comercios especializados) reduce el peligro.
Los componentes de embalaje (p. ej. plásticos, poliespan) pueden constituir un peligro para los niños. ¡Peligro de ahogarse! Guarde los componentes del embalaje fuera del alcance de los niños y elimínelos tan rápido como sea posible.
Seguridad técnica
Antes de instalar la placa, verifique si presenta daños externos visibles. No ponga nunca en servicio un aparato defectuoso. Un aparato dañado puede poner en peligro su seguridad.
La seguridad eléctrica de la placa sólo queda garantizada cuando se conecta a un sistema de toma de tierra instalado de forma reglamentaria. Es imprescindible que se cumpla este requisito básico de seguridad.
En caso de duda, haga que un técnico autorizado revise la instalación. No podrán reclamarse a Miele daños y perjuicios originados por la falta de una toma de tierra o por la interrupción de la misma (p. ej. descarga eléctrica).
Antes de conectar la placa, deberán compararse los datos de conexión (tensión y frecuencia) de la placa de características con los de la red eléctrica. Es imprescindible que estos datos coincidan para que el aparato no sufra daño alguno. En caso de duda consulte con un técnico especializado.
Para garantizar un funcionamiento correcto, no utilice la placa antes de montarla.
Nunca abra la carcasa de la placa de cocción.
El contacto con los cables eléctricos o la manipulación de elementos eléctricos o mecánicos puede entrañar graves riesgos para el usuario, así como perturbar el correcto funcionamiento de la placa.
Los trabajos de instalación y mantenimiento, así como las reparaciones deberán llevarse a cabo exclusivamente por personal autorizado por Miele. La realización incorrecta de trabajos de instalación, mantenimiento y reparación puede conllevar graves peligros para el usuario de los que Miele no se hará responsable.
Cuando se realicen trabajos de instalación y mantenimiento así como reparaciones, deberá desconectarse el aparato de la red eléctrica. Queda desconectado de la red eléctrica sólo cuando:
- se ha desactivado el automático de la instalación eléctrica de la vivienda, o
- los fusibles roscados de la vivienda están totalmente desenroscados, o
- se ha desenchufado el cable de conexión del aparato.
En aparatos dotados de un cable de conexión con clavija, ¡no tire del cable, utilice siempre la clavija para desenchufar el aparato de la red eléctrica!
Si la placa de cocción está equipada con un módulo de comunicación, para los trabajos de instalación y de mantenimiento y para las reparaciones en la placa deberá desconectarse el módulo de comunicación de la red.
Durante el período de garantía, las reparaciones en la placa de cocción sólo deben ser realizadas por un Servicio Post-Venta autorizado por Miele; de no cumplirse este requisito, se extinguirán las pretensiones de garantía para futuros daños.
Las piezas defectuosas han de sus-tituirse únicamente por piezas de re-puesto originales de Miele. Sólo en este caso Miele garantiza el total cumpli-miento de los requisitos de seguridad.
En el caso de que el cable de conexión a red esté dañado, un técnico electricista deberá sustituirlo por un cable de conexión a red especial del tipo H 05 VV-F (con aislamiento de PVC), que puede adquirirse a través de Miele o del Servicio Post-Venta.
La placa no deberá estar conectada a la red eléctrica a través de dispositivos de varios enchufes o cables de prolongación, ya que éstos no garantizan la seguridad necesaria (p. ej. peligro de sobrecalentamiento).
Si detectase un defecto, roturas, rajas o grietas en la superficie vitrocerámica, no la ponga en funcionamiento y desconéctela inmediatamente. Desenchúfela de la red. ¡de lo contrario existe peligro de que se produzcan descargas eléctricas!
Uso apropiado
▶ Únicamente para personas con marcapasos:
tenga en cuenta que en las inmediaciones del aparato conectado se forma un campo electromagnético. Aunque es improbable que el marcapasos resulte afectado,
en caso de dudas diríjase al fabricante del mismo o a s u médico.
No deberán dejarse objetos magnetizables como p. ej. tarjetas de crédito, disquetes o calculadoras en las inmediaciones del aparato conectado. De lo contrario el funcionamiento de estos objetos podría resultar alterado.
El aparato se calienta durante el funcionamiento y continúa caliente durante algún tiempo una vez desconectado. Únicamente cuando se apaga la indicación de calor residual desaparece todo tipo de peligro de quemarse.
¡En ningún caso deje de vigilar el aparato durante su funcionamiento!
Una cazuela vacía puesta al fuego puede provocar daños en la vitrocerámica, de los que Miele no se responsabilizará.
La grasa o el aceite sobrecalentado pueden inflamarse y provocar un incendio.
¡En caso de que se incendiase gra- sa o aceite caliente, no intente jamás apagar el fuego con agua! Trate de so- focar el fuego, p. ej., con la tapa de una cazuela, con un paño húmedo o si- milar.
Al trabajar con el aparato caliente, protéjase las manos con guantes protectores termoaislantes, paños de cocina o similares. Cerciórese de que no estén mojados o húmedos. De lo contrario, aumentará la conductividad del calor pudiendo provocar quemaduras.
No flambee bajo la campana extractora. Las llamas podrían incendiarla.
No utilice el aparato para depositar objetos.
Sobre todo, no coloque cuchillos, tenedores, cucharas etc. u otros objetos metálicos sobre la placa. Con el aparato conectado, en caso de conexión involuntaria o de que haya calor residual, existe el riesgo de que se calienten los objetos metálicos (riesgo de sufrir que-maduras).
Otro tipo de objetos depositados, en función del material, pueden comenzar a fundirse o a arder.
Las tapas húmedas pueden quedarse pegadas a la cazuela.
¡Desconecte las zonas de cocción después de cada uso!
No cubra jamás la placa con un paño o con una tapa. Podría calentarse de tal forma que se produzca riesgo de incendio.
No utilice vajilla de plástico o de papel de aluminio. Este material se funde a altas temperaturas. ¡Existe además peligro de incendio!
No caliente recipientes cerrados, p. ej. latas de conservas, en las zonas de cocción. Debido a la sobrepresión que se genera, los recipientes o latas podrían explotar, lo que supondría peligro de sufrir quemaduras y escaldaduras.
Utilice únicamente cazuelas y sartenes con base lisa. Las bases de cazuelas y sartenes ásperas rayan la superficie vitrocerámica.
Nunca caliente recipientes sin contenido, a no ser que el fabricante de los mismos permita expresamente esta utilización. Debido al rápido calentamiento de la inducción, en determinadas circunstancias, la temperatura en la base de los recipientes de cocción podría alcanzar la temperatura de autocombustión de aceites o grasas.
Mantenga la placa limpia. La sal, el azúcar o los granos de arena, p. ej. de lavar la verdura, pueden provocar que la placa se raye.
No coloque jamás ollas o sartenes calientes en la zona del panel de mandos. Esto podría dañar la electrónica situada debajo.
Evite que caigan objetos o vajilla sobre la superficie vitrocerámica. Incluso los objetos ligeros (p. ej. un salero) pueden ocasionar grietas o roturas en la superficie vitrocerámica.
Si caen azúcar, alimentos que contengan azúcar, plástico o papel de aluminio sobre la placa caliente, desconecte el aparato. Elimine estas sustancias de la zona de cocción inmediatamente, es decir, con la placa caliente, utilizando un rascador para cristal, porque de lo contrario dañarán la superficie vitrocerámica al enfriarse. Precaución: ¡Peligro de sufrir quemaduras! A continuación, limpie la zona de cocción una vez se haya enfriado.
Al utilizar un enchufe cercano al aparato, tenga cuidado de que los cables de conexión a red del aparato eléctrico correspondiente no entren en contacto con el aparato caliente. El aislamiento del cable podría dañarse. ¡Peligro de descargas eléctricas!
El aparato se suministra con un ventilador de refrigeración. Si debajo del aparato instalado estuviera situado un cajón, deberá mantenerse la distancia suficiente entre el contenido del cajón y la parte inferior del aparato para garantizar la aireación del aparato. Este cajón no podrá contener objetos puntiagudos ni papel. Podrían penetrar o ser absorbidos hacia la carcasa del aparato a través de la ranura de ventilación, dañando el ventilador o el dispositivo de refrigeración.
Si debajo del aparato instalado estuviera situado un cajón, no deberán almacenarse en él sprays, ni líquidos u otros materiales fácilmente inflama -bles. Las bandejas para cubiertos que pudieran encontrarse en el cajón deberán ser de un material termorresistente.
Los objetos metálicos contenidos en cajones bajo la placa de cocción, pueden calentarse si ésta se usa durante un largo periodo de tiempo.
▶ Caliente siempre bien los alimentos. Sólo con temperaturas suficientemente altas se eliminan algunos gérmenes.
Nunca utilice simultáneamente dos recipientes de cocción sobre una misma zona de cocción o una zona de cocción ampliable.
Si el aparato está instalado en una puerta del mueble sólo deberá utilizar-se con la puerta del mueble abierta. Cierre la puerta del mueble sólo una vez que el aparato esté desconectado y hayan desaparecido las indicaciones de calor residual.
Si la placa está sobre un horno o una cocina con pirólisis, no la ponga en funcionamiento durante el proceso de pirólisis, ya que podría accionarse la protección contra sobrecalentamiento de la placa (véase el capítulo correspondiente).
Miele no se hace responsable de los daños causados por no respetar las "Advertencias e indicaciones de seguridad".
Eliminación del embalaje de transporte
El embalaje protege al aparato de daños durante el transporte. Los materiales del embalaje se han seleccionado siguiendo criterios ecológicos y en función de su posterior tratamiento en plantas de reciclaje.
El retorno del embalaje al ciclo de recuperación del material ahorra materia prima y disminuye el volumen de desechos.
Reciclaje de aparatos inservibles
Los aparatos eléctricos y electrónicos inservibles llevan componentes aprovechables que no tienen desperdicio y de ningún modo deberán parar en el vertedero. Sin embargo, también contienen sustancias nocivas, necesarias para el funcionamiento y la seguridad de estos aparatos. El desecharlas en la basura común o un uso indebido de las mismas puede resultar perjudicial para la salud y para el medio ambiente. Por este motivo, en ningún caso elimine su aparato inservible a través de la basura común.
En su lugar, utilice los puntos de recogida pertinentes para la entrega y el reciclaje de aparatos eléctricos inservibles. En caso necesario, infórmese en su distribuidor.
Asegúrese de que el aparato inservible esté almacenado de forma segura para los niños hasta su recogida.
Pegue la placa de características, que encontrará en la documentación que se adjunta con el aparato, en el lugar previsto para ello en el capítulo "Placa de características".
Primera limpieza
Retire las posibles láminas protectoras o etiquetas adhesivas del aparato.
Antes de utilizar el aparato por primera vez, límpielo con un paño húmedo y, a continuación, séquelo.
No utilice ningún producto lavavajillas para limpiar la superficie vitrocerámica, ya que podrían quedar manchas azuladas permanentes.
Puesta en funcionamiento
Sólo para placas con bisel (con borde de vidrio esmerilado): los primeros días después del montaje de la placa puede verse aún una pequeña ranura entre la placa y la encimera. Dicha ranura se reducirá con el uso. A pesar de esta ranura, la seguridad eléctrica del aparato que da garantizada en todo momento.
Cuando el aparato se ponga en funcionamiento por primera vez, pueden producirse olores y es posible que se forme vapor. Con cada siguiente puesta en funcionamiento, los olores disminuyen y acaban desapareciendo por completo.
Estos olores, así como el posible vapor producido, no indican que el aparato esté conectado incorrectamente o que presente algún defecto, ni son perjudiciales para la salud.
Funcionamiento
Bajo la zona de cocción por inducción se encuentra una bobina de autoinducción. Cuando se conecta la zona de cocción, esta bobina genera un campo magnético que actúa directamente sobre la base de la cazuela calentándola. La zona de cocción se calienta únicamente de manera indirecta mediante el calor desprendido por la olla.
Las zonas de cocción con inducción funcionan únicamente cuando se coloca sobre las mismas menaje con base imantable (véase capítulo "Menaje").
La inducción tiene en cuenta automáticamente el tamaño del menaje colocado en la zona de cocción, es decir que funciona únicamente en la zona de la placa cubierta por la base del menaje.
La zona de cocción no funciona,
- si se conecta sin recipiente o con un recipiente inadecuado (menaje con base sin componentes imantables).
- si el diámetro de la base del menaje es demasiado pequeño.
- si el recipiente se retira de una zona de cocción conectada.
En este caso parpadea en la indicación de la zona de cocción correspondiente el símbolo y de forma alterna con 0 o el último nivel de potencia ajustado.
Si antes de transcurrir 3 minutos se coloca un recipiente adecuado, se apaga y, y puede continuar como de costumbre.
Si no se coloca recipiente alguno o éste es inadecuado, la zona o placa de cocción se desconecta automáticamente transcurridos 3 minutos.
No utilice el aparato para depositar cuchillos, tenedores, cucharas u otro tipo de objetos metálicos. Si el aparato está conectado, o bien en caso de conexión involuntaria, o si hay calor residual, existe el riesgo de que se calienten los objetos metálicos (riesgo de sufrir quemaduras).
Desconecte las zonas de cocción después de cada uso.
Ruidos
Durante el funcionamiento de una pla- ca de inducción pueden generarse los siguientes ruidos en los recipientes, de- pendiendo del material y del procesa- miento de la base:
- Pueden producirse ronroneos a altos niveles de potencia. Se suavizan o desaparecen cuando se disminuye el nivel de potencia.
- Pueden producirse crepitaciones en los recipientes que tengan la base de diferentes materiales (p. ej. base superpuesta).
- Pueden producirse silbidos, si las zonas de cocción combinadas (véase capítulo "Función Booster") están funcionando simultáneamente y los recipientes que se encuentran sobre ellas tienen la base de diferentes materiales (p. ej. base superpuesta).
- Pueden producirse chasquidos en las conexiones electrónicas, especialmente a niveles de potencia bajos.
A fin de prolongar la vida útil de la electrónica, el aparato está equipado con un ventilador de refrigeración. Si se emplea el aparato de forma intensiva, el ventilador se conecta y percibirá un zumbido. El ventilador de refrigeración puede seguir funcionando después de desconectar el aparato.
Menaje
Es adecuado el menaje de:
- acero inoxidable con base con componentes imantables
- acero esmaltado
- hierro fundido
No es adecuado el menaje de:
- acero inoxidable con base sin componentes imantables
- aluminio, cobre
- vidrio / cerámica, loza
Si no está seguro de si una olla o una sartén es adecuada para la inducción, puede comprobarlo colocando un imán en la base del menaje. El recipiente es adecuado si el imán permanece adherido.
Tenga en cuenta que las características de uso de la base del recipiente pueden influir en la homogeneidad del resultado de la cocción.
Para un uso óptimo de la zona de cocción, elija el tamaño de la olla de manera que se ajuste a la zona entre la marca interior y la marca exterior. Si la olla es menor que la marca interior, puede ser que no funcione la inducción. La zona de cocción reacciona como si no se hubiera colocado ningún recipiente de cocción.
Observe que generalmente se indica el diámetro máximo o superior de las sartenes y cazuelas. Sin embargo, lo importante en este caso es el diámetro de la base (normalmente inferior).
Coloque los recipientes de cocción en el medio de la zona de cocción ampliable.
Si el menaje se encuentra sólo en parte sobre la zona de cocción ampliable, los tiradores se podrían calentar demasiado.

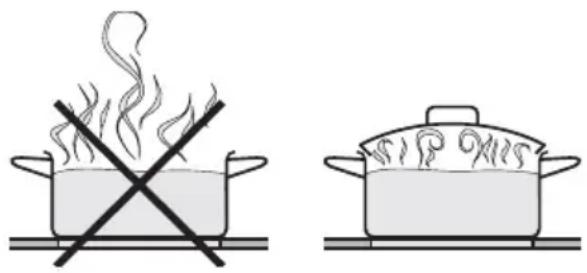

Consejo para el ahorro de energía
A ser posible, realice procesos de cocción sólo en cazuelas o sartenes tapadas. De esta forma, evitará el escape innecesario de calor.
El panel de mandos de la placa vitrocerámica está equipado con sensores electrónicos. Dichos sensores reaccionan al pulsarlos.
Las zonas de cocción se manejan presionando ligeramente los sensores correspondientes. Cada reacción de los sensores se confirma a través de una señal acústica.
Cerciórese de pulsar únicamente la parte central del sensor que desee con el dedo en posición vertical y de mantener el panel de mandos libre de suciedad y de objetos colocados sobre él. De lo contrario, los sensores no reaccionan o se producen conexiones involuntarias, incluso la desconexión automática de una zona de cocción (véase capítulo "Desconexión automática de seguridad").
No coloque jamás recipientes de cocción calientes sobre los sensores. Esto podría dañar la electrónica situada debajo.
Conexión
En primer lugar, deberá conectar la placa y, a continuación, la zona de cocción que desee utilizar.
¡En ningún caso deje de vigilar el aparato durante su funcionamiento!
Conectar la placa de cocción
■ Pulse el sensor de CONEXION/DESCONEXION ①.
En las indicaciones de todas las zonas de cocción aparece un 0. Si no se produce otra selección, la placa se desconecta por motivos de seguridad tras unos segundos.
Conectar la zona de cocción
■ Seleccione el nivel de potencia deseado entre 1 y 9 pulsando los sensores - o + o el nivel de mantenimiento del calor.
Si comienza con -, seleccione cocinar con inicio automático de cocción (véase el capítulo "Inicio automático de cocción"). Si comienza con +, seleccione cocinar sin inicio automático de cocción.
Si desea conectar una zona de cocción adicional, en la que el 0 ya se ha apagado, pulse una vez brevemente - o +. El 0 aparecerá y Vd. podrá seleccionar un nivel de potencia (con o sin inicio automático de cocción).
Niveles de potencia
| Proceso de cocción | Rango de ajuste* | |
| de fábrica(9 niveles de potencia) | ampliado**(17 niveles de potencia) | |
| Mantenimiento de calor h h | ||
| Derretir mantequillaDiluir gelatina | 1 - 2 1 - 2 | |
| Calentamiento de pequeñas cantidades de líquido cocinar arroz,descongelar verduras en bloque | 3 3 - 3 . | |
| Calentar platos líquidos y semisólidosBatir cremas y salsas, p. ej. sabayón o salsa holandesaPreparar papillasPreparar tortillas y huevos fritos poco pasadosPreparar frutas | 4 4 - 4 . | |
| Descongelar productos ultracongeladosRehogar verduras, pescadoPreparar cereales | 5 | 5 |
| Cocer grandes cantidades de alimentos, p. ej. potajesCocer pasta | 6 5 . - 6 | |
| Freír suavemente (sin sobrecalentar el aceite) pescado, escalopes, salchichas, huevos fritos | 7 6 . - 7 . | |
| Preparar tortillas de patatas, crepés, etc. | 8 | 8 - 8. |
| Hervir grandes cantidades de aguaCocción intensiva | 9 | 9 |
* Estos datos tienen únicamente carácter orientativo. Están calculados para porciones normales para 4 personas. En el caso de cocinar con recipientes altos, sin tapa o con grandes cantidades de alimentos, el nivel de potencia necesario es mayor. Si las cantidades a preparar son menores, será necesario seleccionar un nivel de potencia menor.
** Si desea realizar un ajuste más preciso de los niveles de potencia, puede aumentar la envergadura de los mismos (véase capítulo "Programación"). Los niveles intermedios se representan con un punto luminoso junto al número.
Inicio automático de cocción (=AA)
| Nivel de cocción continuada* | Tiempo de cocción intensiva en minutos y segundos (aprox.) |
| 1 0:15 | |
| 1. 0:15 | |
| 2 0:15 | |
| 2. 0:15 | |
| 3 0:25 | |
| 3. 0:25 | |
| 4 0:50 | |
| 4. 0:50 | |
| 5 2:00 | |
| 5. 5:50 | |
| 6 5:50 | |
| 6. 2:50 | |
| 7 2:50 | |
| 7. 2:50 | |
| 8 2:50 | |
| 8. 2:50 | |
| 9 | - |
* Los niveles de potencia de cocción continuada con punto están disponibles únicamente con niveles de potencia aumentados (véase capítulo "Ajustes básicos").
Al activar una función de inicio automático de cocción, la zona de cocción se calienta automáticamente al máximo nivel de potencia (cocción intensiva) y, a continuación, reduce la potencia al nivel de cocción continuada seleccionado. El tiempo de cocción intensiva depende del nivel de cocción continuada ajustado (véase tabla).
Si se retira el recipiente durante el tiempo de cocción intensiva se interrumpe el inicio automático de cocción. Éste continúa si antes de transcurrir 3 minutos se coloca el recipiente nuevamente sobre la zona de cocción.
Activar el inicio automático de cocción
■ Pulse el sensor - hasta que aparezca el nivel de cocción continuada deseado, p. ej. 6.
Durante el tiempo de inicio de cocción se ilumina un piloto de control al lado del nivel de cocción continuada. Una vez transcurrido el tiempo, este piloto se apaga.
El nivel de cocción continuada puede disminuirse o incrementarse en cada momento durante el tiempo de cocción intensiva con el sensor + o -. El tiempo de inicio de cocción variará correspondientemente.
Al ampliar los niveles de potencia (véase capítulo "Ajustes básicos") R parpadea de forma alterna con el nivel de cocción continuada hasta finalizar el tiempo de cocción intensiva.
Función Booster
Las zonas de cocción disponen de las funciones Booster (I) o TwinBooster (I/II) (véase Descripción del aparato).
La función Booster aumenta la potencia para calentar rápidamente grandes cantidades, p. ej. agua para cocer pasta. Al activar Booster I se conectan las zonas de cocción durante 10 minutos, al activar Booster II se conectan durante 15 minutos con una potencia adicionalmente elevada.
La función Booster sólo puede utilizar-se simultáneamente en dos zonas de cocción, una del lado izquierda y otra del lado derecho.
Si se conecta el Booster cuando
- no hay ajustado ningún nivel de potencia, cuando termine la función Booster o si se desconecta antes de tiempo, se cambia automáticamente al nivel de potencia 9;
- hay ajustado un nivel de potencia, cuando termine la función Booster o si se desconecta antes de tiempo, se cambia automáticamente al nivel de potencia seleccionado previamente.
Si se retira el recipiente durante la función Booster, ésta se interrumpirá. Éste continúa si antes de transcurrir 3 minutos se coloca el recipiente nuevamente sobre la zona de cocción.
La potencia para la función Booster sólo puede proporcionarse si durante el tiempo de la función Booster se resta una parte de la potencia de otra zona de cocción. Por tanto, cada vez se unen dos zonas de cocción tal como se representa (conectadas):
Conectando la función Booster se con- sigue lo siguiente:
- Se desconecta el inicio automático de cocción que pudiera estar programado para las zonas de cocción conectadas entre sí.
- En la zona de cocción correspondiente se reduce, en determinadas circunstancias, el nivel de potencia.
Si se conecta la función Booster II, se desconecta la zona de cocción correspondiente.
Conectar la función Booster I
■ Conecte la zona de cocción deseada en caso necesaria.
■ Pulse el sensor B de la zona de cocción correspondiente.
En la indicación de la zona de cocción aparece / y, de forma adicional, se ilumina el piloto de control de la función Booster.
Conectar la función Booster II
■ Conecte la zona de cocción deseada en caso necesaria.
■ Pulse el sensor B de la zona de cocción correspondiente.
En la indicación de la zona de cocción aparece / y, de forma adicional, se ilumina el piloto de control de la función Booster.
■ Pulse de nuevo el sensor B de la zona de cocción correspondiente.
En la indicación de la zona de cocción aparece II.
Desconectar la función Booster
Puede desconectar la función Booster antes del tiempo previsto.
■ Toque el sensor B de la zona correspondiente hasta que se apague en la indicación el piloto de control de la función Booster y aparezca un nivel de potencia, o toque el sensor - de la zona de cocción correspondiente.
Mantenimiento de calor
Todas las zonas de cocción disponen de una función de mantenimiento del calor. La función "h" se encuentra entre los niveles de potencia "0" y "1".
Si se ha ajustado el nivel de mantenimiento de calor, la zona de cocción se desconectará automáticamente transcurrido un tiempo máximo de 2 horas.
El nivel de mantenimiento de calor sirve para mantener calientes los alimentos directamente después de la cocción, es decir, todavía en caliente. ¡Esta función no es adecuada para recalentar alimentos fríos!
Recomendaciones
Mantenga los alimentos calientes siempre en recipientes de cocción (cazuela/sartén). Cubra el recipiente con una tapa.
No es necesario remover los alimentos para el mantenimiento del calor.
La pérdida de nutrientes comienza al cocinar los alimentos y continúa durante el proceso de mantenerlos calientes. Cuando más tiempo sea mantenida caliente, mayor será la pérdida de nutrientes. Reduzca al mínimo posible este tiempo de mantenimiento del calor.
Desconexión e indicación de calor residual
Desconectar zona de cocción
■ Pulse simultáneamente los sensores - y + de la zona de cocción correspondiente.
En la indicación de la zona de cocción se ilumina durante algunos segundos un 0. Si la zona de cocción sigue caliente, se mostrará a continuación el calor residual.
Desconectar la placa de cocción
■Pulse el sensor de CONEXION/DESCONEXION ①.
De esta forma quedan desconectadas todas las zonas de cocción. En las indicaciones de las zonas de cocción aún calientes aparece el símbolo de calor residual.
Las barras de dicho símbolo se apagan una tras otra a medida que se van en- friando las zonas de cocción. La última barra no se apaga hasta que no exista ningún peligro al tocar las zonas de cocción.
Las barras de la indicación de calor también reaccionan si se coloca un recipiente caliente sobre una zona de cocción desconectada.
Mientras las indicaciones de calor residual estén iluminadas, no toque las zonas de cocción ni deposite objetos sensibles al calor sobre las mismas.
¡Peligro de quemaduras y de incendio!
Tenga en cuenta que la indicación de calor residual no se ilumina si hay un mensaje de anomalía, incluso aunque las zonas de cocción estén calientes.
El timer sólo puede utilizarse para dos funciones:
- para el ajuste de un tiempo breve o
- para la desconexión automática de una zona de cocción.
Puede ajustar un tiempo desde 1 minuto (01) hasta 9^1/2 (9.h) horas. Si el tiempo supera 99 minutos (99) el ajuste se realiza en pasos de media hora. Las medias horas se representan mediante un punto detrás de la cifra.
Con el campo sensor - se reduce el tiempo desde 9.h hasta 00, mientras que con el sensor + se aumenta el tiempo desde 00 hasta 9h. En el caso de 2 h o 9 9 s e produce una parada. Para continuar con el ajuste, retire el dedo del sensor y vuélvalo a tocar.
Una vez transcurrido el tiempo ajustado, aparece durante algunos segundos 00 en el display y al mismo tiempo sue-na durante algunos segundos una señal. Si desea apagar la señal acústica antes de que termine, toque el sensor ⏻.
Aviso
Ajuste
Puede ajustar un aviso con la placa de cocción tanto conectada como desconectada.
■ Pulse el sensor ⏻, - o +.
En el display de tiempo aparece 00 y el piloto de control del avisador parpa-dea.
■ Mientras parpadea el piloto de control, pulse el sensor - o + hasta que aparezca el tiempo deseado, p. ej. 15 minutos.
El tiempo ajustado transcurre en minutos. Puede leer el tiempo restante en el display y modificarlo en cualquier momento con - o +.
Borrar
■ Toque simultáneamente los sensores - y +.
Desconectar automáticamente una zona de cocción
Sólo se puede programar la desconexión automática si en la zona de cocción deseada se encuentra ajustado un nivel de potencia. Todas las zonas de cocción pueden programarse al mismo tiempo.
Si el tiempo programado es mayor que la duración de funcionamiento máxima autorizada, la zona de cocción se desconectará pasado el tiempo correspondiente por la desconexión de seguridad (ver capítulo correspondiente).
■ Ajuste de manera habitual en la zona de cocción deseada, p. ej. posterior derecha, un nivel de potencia.
■ Pulse el campo sensor ⏻.
En el display de tiempo aparece 00 y el piloto de control del tiempo breve par-padea.
■ Vuelva a pulsar el campo sensor ⏻.
En el display de tiempo se apaga el piloto de control del tiempo breve y par-padea un piloto de control para la des-conexión automática de una zona de cocción.
■ Si se encuentran conectadas varias zonas de cocción, pulse el sensor ⏻ hasta que se ilumine el piloto de control de la zona de cocción deseada (posterior derecha).
Los pilotos de control de las zonas correspondientes aparecen en sentido horario desde la parte delantera izquierda.
■ Pulse el sensor - o + hasta que aparezca el tiempo deseado, p. ej. 15 minutos.
El tiempo ajustado transcurre en minutos. Puede leer el tiempo restante en el display y modificarlo en cualquier momento con - o +.
Si desea que se desconecte automáticamente otra zona de cocción, proceda como se describe anteriormente.
Si hay programados más tiempos de desconexión, se mostrará el tiempo restante más corto y parpadeará el piloto de control de la zona de cocción correspondiente. Los otros pilotos de control se iluminan de manera estática. Si desea que se muestren los tiempos residuales que transcurren en segundo plano, toque el sensor ⏻ hasta que parpadee el piloto de control deseado.
Uso simultáneo de las funciones del timer
Las funciones Tiempo breve y Desconexión automática se pueden utilizar simultáneamente.
Ha programado uno o varios tiempos de desconexión y desea utilizar además un tiempo breve:
Pulse el sensor ⏻ hasta que parpadee el piloto de control del tiempo breve.
Ha configurado un tiempo breve y desea además programar uno o varios tiempos de desconexión:
Pulse el sensor ⏻ hasta que parpadee el piloto de control de la zona de cocción deseada.
Poco después de introducir el último dato, el display se conecta con el tiempo restante más breve. Si desea que se muestren los tiempos residuales que transcurren en segundo plano, toque el sensor ⏻ hasta que parpadee el piloto de control deseado.
Partiendo del tiempo restante indicado más corto, se seleccionan en dirección horaria todas las zonas de cocción conectadas y el aviso.
Bloqueo / Bloqueo de puesta en funcionamiento
Para evitar que la placa y las zonas de cocción se conecten involuntariamente o que se modifiquen los ajustes realizados, el aparato está equipado con la función "Bloqueo".
El bloqueo se activa con la placa de cocción conectada. Si está activado, el aparato sólo puede manejarse de forma limitada:
- No podrán modificarse los niveles de potencia de las zonas de cocción ni el ajuste del timer.
- Las zonas de cocción y la placa podrán desconectarse pero, a continuación, no podrán conectarse.
El bloqueo de puesta en funcionamiento se activa con la placa de cocción desconectada. Si está activado, el aparato no puede conectarse y tampoco es posible el manejo del timer.
El aparato está programado de tal manera que el bloqueo de puesta en funcionamiento debe activarse manualmente.
La programación puede configurarse de forma que el bloqueo de puesta en funcionamiento se active automáticamente 5 minutos después de desconectar la placa si no se realiza ningún bloqueo manual (véase capítulo "Ajustes básicos").
Si están activados el bloqueo o el bloqueo de puesta en funcionamiento, se ilumina un piloto de control si toca un campo sensor.
Estos bloqueos se desactivan en caso de fallo de corriente.
Activar
■ Pulse el sensor 🔒 hasta que se en- cienda el piloto de control correspondiente.
Poco tiempo después, el piloto de control se apagará.
Puede modificar el ajuste de manejo con "un dedo" a manejo con "tres dedos" (véase el capítulo "Ajustes básicos") para dificultar el manejo, p. ej. para los niños.
Desactivar
■ Pulse el sensor 🔒 hasta que se apague el piloto de control.
Reducción temporal de la potencia ("Stop and Go")
Su aparato está equipado con una función que, en caso de activación, reduce a 1 el nivel de potencia de todas las zonas de cocción conectadas. Si se desactiva, las zonas de cocción siguen funcionando con el último nivel de potencia ajustado.
Si no se desactiva la función, la placa se desconecta tras 1 hora.
Si desea utilizar esta función, previamente deberá modificar una vez el ajuste de fábrica (véase el capítulo "Ajustes básicos").
Si para una zona de cocción determinada está programada la desconexión automática, al activar la función "Stop and Go" se interrumpe el transcurso del tiempo. Al desactivar esta función el tiempo sigue transcurriendo.
El aviso sigue funcionando sin interrup- ciones al activar "Stop and Go".
Activar
■ Pulse el sensor 🔒 sólo hasta que oiga dos señales acústicas seguidas. No pulse el sensor 🔒 demasiado tiempo ya que, de lo contrario, podría activar el bloqueo.
El piloto de control del bloqueo comienza a parpadear. La potencia de las zonas de cocción conectadas se reduce al nivel 1 y en las indicaciones de las zonas de cocción correspondientes aparece un 1.
Desactivar
■ Pulse el sensor 🔒 hasta que se apague el piloto de control.
Las zonas de cocción continúan funcionando con el último nivel de potencia ajustado.
Desconexión de seguridad
La placa dispone de una desconexión de seguridad.
Para un tiempo excesivo de funcionamiento
Si una zona de cocción permanece en funcionamiento durante un tiempo inusualmente largo (véase la tabla), sin variación alguna del nivel de potencia, la placa se desconectará automáticamente y quedará iluminada la indicación de calor residual correspondiente.
Si desea poner la zona de cocción nuevamente en funcionamiento, conéctela de la forma habitual.
| Nivel de potencia* | Tiempo de funcionamiento máximo en horas |
| h | 2 |
| 1/1. 10 | |
| 2/2. 5 | |
| 3/3. 5 | |
| 4/4. 4 | |
| 5/5. 3 | |
| 6/6. 2 | |
| 7/7. 2 | |
| 8/8. 2 | |
| 9 | 1 |
* Los niveles de potencia con punto están disponibles únicamente para niveles de potencia incrementados (véase capítulo "Ajustes básicos").
Si se cubren los sensores
La placa se desconecta automáticamente si uno o más sensores están cubiertos durante más de 10 segundos aprox., p. ej. por contacto de dedos, alimentos rebosados o algún objeto. Simultáneamente se emite una señal acústica cada 30 segundos (durante 10 minutos máx.) y en la indicación de los sensores cubiertos parpadea una F:
■ Limpie el panel de mandos y retire los objetos colocados sobre él.
Al hacerlo, cesa la señal acústica y se apaga la F.
■ Vuelva a conectar la placa pulsando el sensor ①de CONEXIÓN/DESCONEXIÓN. Ya puede volver a ponerla en funcionamiento de la forma habitual.
Protección contra sobrecalentamiento
Todas las bobinas de autoinducción y los disipadores de calor de la electrónica disponen de una protección contra sobrecalentamiento. Antes de que las bobinas de autoinducción o los disipadores de calor de la electrónica se sobrecalenten, la protección contra sobrecalentamiento activa una de las siguientes medidas para la zona de cocción correspondiente o para la placa completa:
- Se interrumpe una función Booster conectada.
- Se reduce el nivel de potencia ajustado.
- Si se ve afectada una bobina de autoinducción, aparece el mensaje de anomalía FE99 y la placa de cocción se apaga.
El mensaje de anomalía se apaga y en las indicaciones de las zonas de cocción aún calientes aparece el símbolo de calor residual.
Sólo cuando la bobina de autoinducción se ha enfriado lo suficiente es posible volver a poner en funcionamiento la placa de cocción de la forma habitual.
- Si se ve afectado un disipador de calor, se reduce el abastecimiento de potencia a las zonas de cocción y se muestra el nivel de potencia ajustado.
Una vez se ha enfriado suficientemente el disipador de calor, las zonas de coc-
ción vuelven a funcionar automáticamente con la potencia original.
La protección contra sobrecalentamiento se puede activar cuando
- se calienta el recipiente de cocción vacío.
- se calienta grasa o aceite a altos niveles de potencia.
- la parte inferior del aparato no está suficientemente ventilada.
Si la protección contra sobrecalentamiento se dispara de nuevo a pesar de haber eliminado la causa, llame al Servicio Post-Venta.
⚠️ No utilice jamás para la limpieza un aparato de limpieza a vapor. El vapor podría penetrar en los componentes eléctricos y ocasionar un cortocircuito.
Se recomienda limpiar todo el aparato después de cada uso. Para ello, deje que el aparato se enfríe.
Después de limpiar la placa con una bayeta húmeda, es imprescindible se-carla con un paño, así evitará que se formen residuos de cal.
A fin de evitar daños en las superficies, nunca utilice
- productos de limpieza que contengan sosa, álcali, amoniaco, ácidos o cloruros,
- productos de limpieza descalcificadores,
- quitamanchas, desoxidantes,
- productos de limpieza abrasivos, líquidos o en polvo, o piedras de limpieza,
- productos de limpieza que contengan disolventes,
- productos de limpieza para lavavajillas,
- sprays para grill u hornos,
- limpiacristales,
- estropajos y cepillos duros y abrasivos (p. ej., los especiales para cazuelas), o aquellos que contengan restos de productos de limpieza abrasivos,
- objetos afilados (para que no resulten dañadas las juntas situadas entre el cerco y la vitrocerámica, o entre el cerco y la encimera).
Vitrocerámica
Elimine la suciedad que se desprenda fácilmente con una bayeta húmeda y la suciedad firmemente adherida con un rascador de cristal.
A continuación, limpie la placa con un producto especial de limpieza para vitrocerámica y para acero (véase capítulo "Accesorios especiales") y con papel de cocina o un paño limpio. No aplique el limpiador sobre una placa caliente, porque pueden aparecer manchas. Observe las indicaciones del fabricante del producto de limpieza.
Finalmente, repase la placa de cocción con una bayeta húmeda y séquela. Asegúrese de eliminar todos los restos del producto de limpieza. Dichos restos se queman en los procesos de cocción posteriores y dañan la vitrocerámica.
Las manchas provocadas por residuos de cal, agua y restos de aluminio (manchas de color metálico) pueden eliminarse con el producto de limpieza para vitrocerámica y acero inoxidable.
Si cae azúcar, plástico o papel de aluminio sobre la placa caliente, desconecte el aparato. Elimine estas sustancias inmediatamente, es decir con la placa caliente, de la zona de cocción utilizando un rascador de cristal. Precaución: ¡Peligro de sufrir quemaduras! A continuación, limpie la zona de cocción una vez se haya enfriado, de la manera expuesta anteriormente.
Es posible modificar los ajustes básicos del aparato (véase tabla).
■ Con la placa desconectada, pulse si-multáneamente el sensor de CONEXIÓN/DESCONEXIÓN de la placa ① y el sensor para el bloqueo hasta que parpadee el piloto de control del bloqueo.
En la indicación de la zona de cocción aparecen P (programa) y 5 (estado) y un número al lado de cada letra. Estos números muestran el ajuste actual.
■ Pulsando los sensores + o - de la zona de cocción anterior izquierda ajuste primero el programa deseado y, a continuación, pulsando los sensores + o - de la zona de cocción anterior derecha, el estado deseado (véase tabla). De esta forma podrá modificar varios programas sucesivamente.
Para guardar los ajustes nuevos pulse el sensor de CONEXIÓN /
DESCONEXIÓN ① de la placa hasta que las indicaciones se apaguen.
En el caso de que no deseara guardar las modificaciones, pulse el sensor del bloqueo 🔒 hasta que se apaguen las indicaciones.
| Programa* Estado** Ajuste | ||
| P 0 Función Demo y ajuste de fábrica | S 0 Función S 1 S 9 Restablecimiento de los ajustes de fábrica | Demo conectadaFunción Demo desconectada |
| P 1 Reducción temporal de la potencia ("Stop and Go") | S 0 S 1 activada | desactivada |
| P 2 Envergadura de los nivelesde potencia | S 0 S 1 17 niveles de potencia (1, 1., 2, 2., 3 ... hasta 9)Como consecuencia: indicación del impulso del inicio de cocción mediante el parpadeo del nivel de cocción continuada de forma alterna con R | 9 niveles de potencia(1, 2, 3 ... hasta 9) |
| P 3 Señal acústica de la inducción si falta menaje o no es apto | S 0 desactivadaS 1 bajaS 2 media | media |
| P 4 Señal de confirmación al pulsar un sensor | S 0 desactivadaS 1 bajaS 2 media | media |
| P 5 Señal acústica del reloj | S 0 S 1 silenciosa, señal permanente 10 segundosS 2 media, señal permanente 10 segundosS 3 alta, señal permanente 10 segundos | desconectada |
* Los programas / el estado no indicados están libres.
** El ajuste de fábrica está indicado en negrita.
| Programa* Esta | -do** | Ajuste |
| P 6 Bloqueo | S 0S 1 | Bloqueo con "un dedo" a través de [IMAGE]Bloqueo con "tres dedos" a través de [IMAGE] y + de las dos zonas de cocción derechas |
| P 7 Bloqueo de puesta en funcionamiento | S 0S 1 Activación automática del blo - queo de puesta en funcionamiento | Activación manual del bloqueo de puesta en funcionamiento |
| P 8 Inicio automático de cocción (=AA) | S 0 desconectadoS 1 conectado | |
| P 0 . Miele@home- sólo con aparatos domó-ticos equipados con mó-dulo de comunicación - | S 0S 1 Se cierraS 2 Registrado[IMAGE] | No actualizado |
| Registro o cierre de sesión en marcha (pilotos se iluminan y apagan sucesivamente) | ||
| P 6. Velocidad de reacción de los campos sensores | S 0 lentaS 1S 2 rápida | normal (300 ms) |
* Los programas no indicados están libres.
** El ajuste de fábrica está indicado en negrita.
⚠️ Únicamente personal autorizado podrá llevar a cabo las tareas de reparación en aparatos eléctricos. De lo contrario podrían surgir riesgos considerables para el usuario.
¿Qué hacer si ...
... resulta imposible conectar la placa o las zonas de cocción?
Compruebe si
- el recipiente de cocción es adecuado.
- está activado el "Bloqueo". Si fuese así, desconéctelo (véase capítulo "Bloqueo" y "Ajustes básicos").
- se ha disparado el fusible de la instalación doméstica.
Si no pudiera solucionar el problema de esta forma, desconecte el aparato durante aprox. 1 minuto de la red eléctrica. Para ello,
- desconecte el interruptor del correspondiente fusible, desenrosque completamente el fusible roscado o
- desconecte el interruptor de seguridad FI (diferencial).
En el caso de que aún no pudiera poner en funcionamiento el aparato después de conectar o enroscar nueva-mente el fusible o el diferencial, póngase en contacto con el Servicio Post-Venta.
... aparecen olores o vapores durante el funcionamiento de una placa de cocción nueva?
Estos olores, así como el posible vapor producido, no indican que el aparato esté conectado incorrectamente o que presente algún defecto, ni son perjudiciales para la salud.
... la placa puede conectarse y se pueden realizar ajustes, pero las zonas de cocción no se calientan?
Compruebe si el aparato se encuentra en la función demo (véase capítulo "Ajustes básicos").
... aparece una ¿ en la indicación de la zona de cocción?
Compruebe si
- la zona de cocción vacía permanece conectada involuntariamente.
- el recipiente de cocción colocado sobre la placa es adecuado para la inducción y es suficientemente grande (véase capítulo "Menaje").
... se desconecta automáticamente una única zona de cocción o la placa completa?
Se ha disparado la desconexión de seguridad o la protección contra sobrecalentamiento (véase el capítulo "Desconexión automática de seguridad", "Protección contra sobrecalentamiento").
... aparece una de las siguientes anomalías:
- La función "Booster" se interrumpe automáticamente con anticipación.
- Se reduce el nivel de potencia ajustado.
- La placa no funciona de la forma habitual con el nivel de potencia ajustado.
Se ha disparado la protección contra sobrecalentamiento (véase capítulo "Protección contra sobrecalentamiento")
... estando conectado el inicio automático de cocción el contenido del recipiente de cocción no comienza a hervir o hierve muy poco?
El motivo puede ser que
- se estén calentando grandes cantidades de alimentos.
- el recipiente sea un mal conductor de calor.
Seleccione un nivel de cocción continuada mayor o comience la cocción al máximo nivel de potencia y, a continuación, reduzca la potencia manualmente.
... el disipador de calor sigue funcionando después de desconectar el aparato?
¡No se trata de ninguna anomalía! El ventilador permanece en funcionamiento hasta que el aparato se haya enfriado y se desconecta de forma automática.
... en la indicación de las zonas de cocción posteriores aparece una F, en la indicación de la zona de cocción delantera aparece una E y en la indicación de tiempo aparecen cifras?
FE99:
se ha activado la protección contra sobrecalentamiento de la bobina de autoinducción. Una vez se ha enfriado suficientemente la zona de cocción, puede ponerla en funcionamiento de la forma habitual.
Otros mensajes de anomalía:
Desconecte la placa de la corriente durante 1 minuto aprox.
Si el problema persiste tras el restable-cimiento de la alimentación de corriente, llame al Servicio Post-Venta.
Los aparatos Miele se desarrollan con la exigencia de obtener los mejores resultados y satisfacer plenamente a sus propietarios durante largo tiempo. Para conseguir este objetivo, todos los factores deben combinarse juntos a la perfección. Por eso, Miele ha preparado un amplio surtido de accesorios que se adapta perfectamente a nuestros aparatos. Los productos de mantenimiento son adecuados para el aparato correspondiente.
Estos y muchos otros productos podrá solicitarlos por Internet:
No obstante, también podrá adquirirlos a través del Servicio Post-venta de Miele (consulte el reverso) o en su distribuidor Miele.
Batería de cocina y de asar
Recipientes de diferentes tamaños
Sartén para salteado con tapa
Sartén antiadherente
Wok
Bandeja para asar
Productos de mantenimiento
Limpiador para vitrocerámica y acero inoxidable 250 ml
Elimina suciedad persistente, residuos de cal y restos de aluminio.
Paño multiuso de microfibra
Elimina las huellas dactilares y la suciedad leve
Sistema Miele@home
Los aparatos domóticos utilizan la red eléctrica de la vivienda de 230 voltios como línea de datos (técnica Powerline) para la comunicación con los visualizadores Miele@home (Super-Vision, InfoControl). De este modo, es posible consultar en todo momento información sobre su aparato p. ej. estado de funcionamiento, avisos de anomalía, etc.
El sistema Miele@home le ofrece además la posibilidad de establecer una conexión entre determinadas campanas extractoras y placas de cocción (Con@ctivity).
La campana extractora reacciona de forma automática a los ajustes de la placa y controla el nivel de potencia y la iluminación.
Para poder hacer uso de estas posibilidades, su aparato debe estar equipado de un módulo de comunicación.
Encontrará información más detallada sobre el sistema Miele@home en Internet, en www.miele.de.
XKM 2100 KM
Módulo de comunicación incluidos los accesorios de montaje
InfoControl
Visualizador con estación base y componente móvil
⚠️ El aparato sólo puede
- ser instalado por personal autorizado.
- ser conectado a la red eléctrica por un electricista.
Con el fin de evitar daños en el aparato, se llevará a cabo sólo cuando ya se hayan montado los armarios superiores y la campana extractora.
Los contrachapados de la encimera deben estar tratados con pegamento termorresistente (100 °C), para que no se desprendan ni se deformen.
También los listones terminales de la pared deben ser termorresistentes.
La instalación y el montaje de estos aparatos en lugares no fijos (p. ej. en barcos) deberán llevarse a cabo únicamente por establecimientos o personal autorizados, siempre y cuando queden garantizadas las condiciones necesarias para el uso seguro del aparato.
No está permitido el montaje de la placa de cocción sobre congeladores, lavavajillas, lavadoras o secadoras.
▶ Esta placa sólo debe montarse sobre cocinas y hornos que estén equipados con un sistema de refrigeración de vahos.
Debe asegurase que, tras el montaje, el cable de conexión a red del aparato no esté en contacto con la chapa de fondo y expuesto a cargas mecánicas.
Deben respetarse las distancias de seguridad detalladas en las siguientes páginas.
Todas las dimensiones se indican en mm
Distancia de seguridad en la parte superior
Entre el aparato y una campana extractora colocada encima se ha de mantener la distancia de seguridad indicada por el fabricante de la campana.
Si faltaran los datos del fabricante de la campana o si se hubiera instalados sobre el aparato materiales fácilmente inflamables (p. ej. una balda), esta distancia de seguridad ha de ser como mínimo de 760 mm.
Si se indicaran diferentes distancias de seguridad en las instrucciones de manejo y de montaje para los distintos aparatos situados bajo la campana extractora, p. ej. placas de gas o eléctricas, se optará siempre por la mayor de ellas.
Advertencias de seguridad para el montaje
Distancia de seguridad lateral y trasera
Al colocar una placa, ésta puede colindar en uno de sus laterales y en su parte posterior con armarios o con paredes de la estancia de cualquier altura. Sin embargo, junto al otro lateral, no puede estar situado ningún mueble o aparato de mayor altura que la placa (véanse dibujos).
Deben mantenerse, al menos, las siguientes distancias de seguridad:
- 50 mm a la derecha o la izquierda entre el hueco de la encimera y el mueble contiguo (p. ej. armario superior).
- 50 mm entre el hueco de la encimera y la pared posterior.
Distancia de seguridad por debajo
Para garantizar la ventilación del aparato debe dejarse por debajo una distancia mínima con un horno, entrepaño o cajón.
La distancia mínima a partir del borde inferior de la placa de cocción hasta
- el borde superior del horno debe ser de 15 mm.
- el borde superior del entrepaño debe ser de 15 mm.
En la zona trasera debe dejarse una hendidura de 10 mm para el cable de conexión a red.
- el suelo del cajón debe ser de 75 mm.
Distancia de seguridad al revestimiento del hueco
Si el revestimiento del hueco ya está colocado, debe existir una distancia mínima entre el recorte de la encimera y el revestimiento ya que a alta temperatura los materiales se pueden modificar o estropear.
Si el revestimiento está compuesto por material inflamable (por ej. madera) se debe dejar una distancia mínima ⑤ entre la encimera y el hueco de 50 mm.
En el caso de revestimientos de materiales no inflamables (p. ej. metal, piedra natural, azulejos de cerámica) a la distancia mínima ⑤ entre la encimera y el revestimiento del hueco 50 mm habrá que restarle el grosor del revestimiento.
Ejemplo: Grosor del revestimiento del hueco 15 mm
50 mm - 15 mm = Distancia mínima 35 mm
Placas a nivel de la encimera
①Mampostería
②Revestimiento del hueco
Medida x = Grosor del revestimiento del hueco
③Encimera
④Hueco de empotramiento
⑤Distancia mínima
en materiales inflamables 50 mm
en materiales no inflamables 50 mm - Medida x
Medidas de empotramiento
KM 5941
① parte anterior
②Perfil de la placa
③ Altura de instalación del cable de conexión a red
④ Cable de conexión a red, L = 1440 mm
KM 5942
①Parte frontal
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
KM 5943 / KM 5946-1
① parte anterior
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
KM 5945
①Parte frontal
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
KM 5946
① parte anterior
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
KM 5947
① parte anterior
②Perfil de la placa
③ Altura de instalación del cable de conexión a red
④ Cable de conexión a red, L = 1440 mm
KM 5951
① parte anterior
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
④ Conexión para Miele@home
KM 5952
① parte anterior
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
KM 5954
① parte anterior
②Perfil de la placa
③ Altura de instalación del cable de conexión a red
④ Cable de conexión a red, L = 1440 mm
KM 5955
①Parte frontal
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
④ Conexión para Miele@home
KM 5957
①Parte frontal
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
④ Conexión para Miele@home
KM 5958
①Parte frontal
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
④ Conexión para Miele@home
KM 5975
①Parte frontal
②Perfil de la placa
③ Perfil de la placa con cable de conexión a la red
③ Cable de conexión a red, L = 1440 mm
⑤ Conexión para Miele@home
(Altura de instalación del cable de conexión de Miele@home = 57,5 mm)
KM 5985
①Parte frontal
②Perfil de la placa
③ Perfil de la placa con cable de conexión a la red
③ Cable de conexión a red, L = 1440 mm
Montaje
Preparar la encimera
■ Realice el hueco de empotramiento siguiendo el dibujo acotado. Preste atención a las distancias de seguridad (véase capítulo "Advertencias de seguridad para el montaje").
- Es conveniente sellar las superficies del hueco de la encimera de madera con barniz especial, con caucho de silicona o con resina fundida, a fin de evitar que éstas se hinchen por humedad.
Asegúrese de que estos materiales no entran en contacto con la superficie de la encimera.
Para el montaje del aparato se requieren muelles opresores; gracias a la junta, la placa se mantiene fija en el hueco de empotramiento. La ranura entre el cerco y la encime-ra se reduce pasado algún tiempo.
Colocar la placa
■ Pase hacia abajo el cable de conexión a red de la placa a través del hueco de empotramiento.
■ Coloque la placa centrada en el hueco de empotramiento. Cerciórese de que la junta del aparato descansa sobre la encimera. Únicamente así se garantiza que la placa quede sellada herméticamente.
¡No utilice ningún material adicional de sellado (p.ej. silicona)!
Si la junta no queda correctamente apoyada en las esquinas sobre la encimera, es posible repasar cuidadosamente los radios de las esquinas, ≤ R4, con una sierra de calar.
■ Conecte la placa a la red eléctrica.
■ Compruebe el funcionamiento de la placa.
Indicaciones generales para el empotramiento
No utilice ningún tipo de producto sellador, excepto si está expresamente indicado. La junta debajo del borde de la parte superior de la placa garantiza una perfecta estanqueidad con la encimera.
¡Queda prohibido utilizar un producto sellador entre el cerco de la parte superior del aparato y la encimera! De lo contrario, en caso de necesitar reparación, será muy difícil desmontar la placa y el cerco o la encimera podrían resultar dañados.

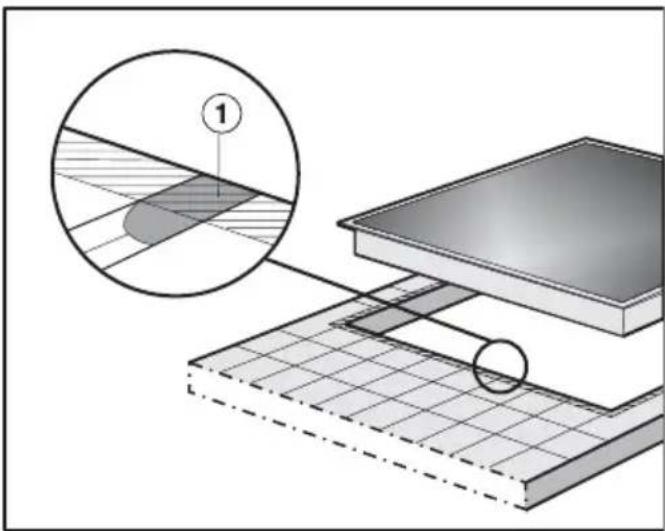

Encimera con azulejos
Las juntas y la zona sombreada situadas debajo del cerco de la placa vitro-cerámica deben ser lisas y planas, de modo que el cerco descanse uniformemente y la junta debajo del borde de la parte superior de la placa garantice una perfecta estanqueidad de la encimera.
Medidas de empotramiento
KM 5944 / KM 5948
① parte anterior
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
④ Fresado escalonado para encimeras de piedra natural
Medidas del hueco de la encimera de piedra natural.
¡Es imprescindible que tenga en cuenta el plano de piezas!
KM 5956
① parte anterior
②Perfil de la placa
③ Cable de conexión a red,
L = 1440 mm
④ Fresado escalonado para encimeras de piedra natural
⑤ Conexión para Miele@home
Medidas del hueco de la encimera de piedra natural.
¡Es imprescindible que tenga en cuenta el plano de piezas!
KM 5953 / KM 5986
① parte anterior
②Perfil de la placa
③ Cable de conexión a red,
L = 1440 mm
④ Fresado escalonado para encimeras de piedra natural
Medidas del hueco de la encimera de piedra natural.
¡Es imprescindible que tenga en cuenta el plano de piezas!
KM 5959
- apropiado para el montaje en encimeras de vidrio -
① parte anterior
②Perfil de la placa
③ Cable de conexión a red,
L = 1440 mm
④ Fresado escalonado para encimeras de piedra natural
⑤ Conexión para Miele@home
Medidas del hueco de la encimera de piedra natural.
¡Es imprescindible que tenga en cuenta el plano de piezas!
Montaje
Una placa de cocción a nivel de encimera debe montarse únicamente en piedra natural (mármol, granito), encimera con azulejos o madera maciza.
Las placas de cocción adecuadas para el montaje en encimeras de vidrio se identifican en el capítulo "Medidas de empotramiento" con la indicación correspondiente.
Para el caso de encimeras de otros materiales, consulte al fabricante correspondiente sobre si son adecuadas para el montaje de una placa de cocción a nivel de encimera.
La anchura libre del armario inferior debe ser como mínimo tan ancha como el hueco de empotramiento (véase capítulo "Medidas de empotramiento") para que, después del montaje, la placa quede accesible en su parte inferior y se pueda retirar la caja inferior para realizar tareas de mantenimiento.
Si después del montaje la placa no es accesible por la parte inferior, habrá que retirar el producto sellador para poder desmontar la placa.
La placa
- se coloca directamente en una encimera de piedra natural fresada.
- se fija en un hueco en la madera maciza, la encimera con azulejos o la encimera de vidrio con listones de madera. Estos listones no forman parte del suministro.
Haga el hueco de la encimera y coloque la placa
Encimera de piedra natural
①Encimera
②Placa de cocción
③Juntura
Debido a que la superficie vitrocerámica y el hueco de empotramiento están sometidos a una tolerancia dimensional determinada, la anchura de juntura ③ puede variar (mín. 1 mm).
■ Realice el hueco de empotramiento siguiendo los dibujos.
■ Pase el cable de conexión a red de la placa por debajo, a través del hue-co.
■ Coloque la placa ② en el hueco de empotramiento y céntrela.
■ Conecte la placa a la red eléctrica.
■ Compruebe el funcionamiento de la placa.
■ Llene la juntura restante ③ con silicona termorresistente (mín. 160 °C).
Utilice para la piedra natural exclusivamente una silicona termorresistente apropiada y preste atención a las indicaciones del fabricante.
Encimera de madera maciza / con azulejos/ de vidrio
①Encimera
②Placa de cocción
③Juntura
④ Listones de madera de 13 mm (no forman parte del suministro)
Debido a que la superficie vitrocerámica y el hueco de empotramiento están sometidos a una tolerancia dimensional determinada, la anchura de juntura ③ puede variar (mín. 1 mm).
■ Realice el hueco de empotramiento siguiendo los dibujos.
■ Fije los listones de madera ④ 7 mm bajo el canto superior de la encimera (véase dibujo).
■ Pase el cable de conexión a red de la placa por debajo, a través del hue-co.
■ Coloque la placa ② en el hueco de empotramiento y céntrela.
■ Conecte la placa a la red eléctrica.
■ Compruebe el funcionamiento de la placa.
■ Llene la juntura restante ③ con silicona termorresistente (mín. 160 °C).
Tenga en cuenta las indicaciones de la silicona termorresistente del fabricante.
Utilice para azulejos de piedra natural exclusivamente una silicona termorresistente apropiada.
La instalación del aparato a la red eléctrica únicamente podrá realizarla un técnico electricista, que conozca y se atenga exactamente a las normativas nacionales, así como a las normas adicionales de las compañías eléctricas del lugar de emplazamiento del aparato.
Miele no se hace responsable de los daños que se deriven directa o indirectamente de tareas incorrectas de instalación, mantenimiento o reparación.
Miele tampoco se hace responsable de los daños derivados de la falta de una toma de tierra o por la interrupción de la misma (p. ej. descarga eléctrica).
¡Después de realizar el montaje deberá quedar garantizada la protección contra contactos involuntarios con los componentes eléctricos del aparato!
Potencia nominal total
Véase la placa de características
Conexión y automático
Encontrará los datos de conexión necesarios en la placa de características.
Estos datos deben coincidir con los de la red.
Tensión entre fases AC 230 V / 50 Hz
Encontrará más información sobre las posibilidades de conexión en el esquema de conexión.
Interruptor diferencial
Para aumentar la seguridad y siguiendo las normas VDE, se recomienda proteger el aparato contra derivaciones a masa con un diferencial de 30 mA.
Interruptores
¡El aparato debe poder desconectarse de la red en todos los polos mediante interruptores! (¡En desconexión, debe existir una abertura de contacto de 3 mm como mínimo!) Como interruptores podrán emplearse limitadores e interruptores de seguridad.
Desconexión de la red
Para la desconexión de la red eléctrica del aparato, siga las siguientes instrucciones, en función de las características de la instalación eléctrica del lugar de emplazamiento:
- Fusibles roscados:
Extraiga completamente los fusibles de los alojamientos.
0:
- Pulse el botón de control (rojo) de los fusibles automáticos roscados
hasta que salte el botón medio (negro). o:
- Fusibles automáticos fijos
(jinterruptor de corriente, mín.
TipoBoC!):
Coloque el interruptor de palanca de 1 (conectado) a 0 (desconectado).
O:
- Interruptor diferencial FI
conmute el interruptor principal de 1 (conectado) a 0 (desconectado) o pulse la tecla de prueba.
Una vez desconectada la red deberá asegurarse para evitar que pueda conectarse de nuevo.
Cable de conexión
El aparato debe conectarse con un cable de conexión a red tipo H 05 VV-F (con aislamiento de PVC) con la sección transversal apropiada de acuerdo con el esquema de conexiones.
Encontrará más información sobre las posibilidades de conexión en el esquema de conexión.
Consulte los datos correspondientes a la tensión de conexión admitida para el aparato así como la potencia nominal en la placa de características.
Cambiar el cable de conexión
Al cambiar el cable de conexión, debe utilizarse únicamente el cable especial del tipo H 05 VV-F (con aislamiento de PVC), que puede obtenerse a través de Miele o del Servicio Post-Venta.
El cable de conexión a red sólo debe cambiarlo un técnico especialista que conozca exactamente y cumpla escrupulosamente las leyes nacionales y la normativa adicional de las compañías eléctricas locales.
Los datos de conexión necesarios están indicados en la placa de características.
El cable de puesta a tierra debe atornillarse en la conexión identificada ⏻.
Esquema de conexión
En caso de anomalías que no pueda solucionar Vd. mismo, póngase en contacto con
- su distribuidor Miele o
- el Servicio Post-Venta de Miele.
El número de teléfono del Servicio Post-Venta se encuentra al reverso de las presentes instrucciones de manejo.
El Servicio Post-Venta necesitará el nombre del modelo y el número de fabricación del aparato. Encontrará ambos datos en la placa de características adjunta.
Pegue aquí la placa de características adjunta. Obsérvese que la denominación del modelo deberá coincidir con los datos de la portada de estas instrucciones.
Miele, S.A.
Carretera de Fuencarral, 20
28108 Alcobendas (Madrid)
Tlf.: 91 623 20 00
Fax: 91 662 02 66
Internet: http://www.miele.es
E-mail: miele@miele.es
Teléfono Servicio Postventa / Atención al Cliente: 902 398 398
E-mail Servicio Post-venta: spv@miele.es
E-mail Atención al Cliente: miele@miele.es
Teléfono Servicio de Atención al Distribuidor: 902 878 209
Servicios concertados en todas las capitales y poblaciones importantes.
Chile
Miele Electrodomésticos Ltda.
Avenida Vitacura 3285
Vitacura - SANTIAGO DE CHILE
Tel.: (+56 2) 798 9000
Fax: (+56 2) 798 9049
Internet: www.miele.cl
E-Mail: info@miele.cl
Alemania
Miele & Cie. KG
- Instrucciones de manejo y montaje
- Placas vitrocerámicas de inducción
- Descripción del aparato 4
- Advertencias e indicaciones de seguridad 20
- Su contribución a la protección del medio ambiente....26
- Antes de la primera utilización 27
- Inducción 28
- Manejo....31
- Timer 38
- Dispositivos de seguridad 41
- Limpieza y mantenimiento 45
- Ajustes básicos 47
- Advertencias de seguridad para el montaje 54
- Placas a nivel de la encimera 75
- Conexión eléctrica 82
- Servicio Post-Venta, placa de características....85
- 1/10
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11/10
- 12/10
- 13/10
- 14/10
- 15/10
- 16/10
- 17/10
- 18/10
- 19/10
- 20/10
- 21/10
- 22/10
- 23/10
- 24/10
- 25/10
- 26/10
- 27/10
- 28/10
- 29/10
- 30/10
- 31/10
- 32/10
- 33/10
- 34/10
- 35/10
- 36/10
- 37/10
- 38/10
- 39/10
- 40/10
- 41/10
- 42/10
- 43/10
- 44/10
- 45/10
- 46/10
- 47/10
- 48/10
- 49/10
- 50/10
- 51/10
- 52/10
- 53/10
- 54/10
- 55/10
- 56/10
- 57/10
- 58/10
- 59/10
- 60/10
- 61/10
- 62/10
- 63/10
- 64/10
- 65/10
- 66/10
- 67/10
- 68/10
- 69/10
- 70/10
- 71/10
- 72/10
- 73/10
- 74/10
- 75/10
- 76/10
- 77/10
- 78/10
- 79/10
- 80/10
- Control e indicación de la zona de cocción
- Control e indicación del reloj
- Descripción del aparato
- Equipamiento especial
- Uso apropiado
- Niños en casa
- Seguridad técnica
- Eliminación del embalaje de transporte
- Reciclaje de aparatos inservibles
- Primera limpieza
- Puesta en funcionamiento
- Funcionamiento
- Ruidos
- Menaje
- Consejo para el ahorro de energía
- Conexión
- Conectar la placa de cocción
- Conectar la zona de cocción
- Inicio automático de cocción (=AA)
- Activar el inicio automático de cocción
- Función Booster
- Conectar la función Booster I
- Conectar la función Booster II
- Desconectar la función Booster
- Mantenimiento de calor
- Recomendaciones
- Desconexión e indicación de calor residual
- Desconectar zona de cocción
- Desconectar la placa de cocción
- Aviso
- Ajuste
- Borrar
- Desconectar automáticamente una zona de cocción
- Uso simultáneo de las funciones del timer
- Bloqueo / Bloqueo de puesta en funcionamiento
- Activar
- Desactivar
- Reducción temporal de la potencia ("Stop and Go")
- Desconexión de seguridad
- Para un tiempo excesivo de funcionamiento
- Si se cubren los sensores
- Protección contra sobrecalentamiento
- A fin de evitar daños en las superficies, nunca utilice
- Vitrocerámica
- ¿Qué hacer si ...
- ... resulta imposible conectar la placa o las zonas de cocción?
- Compruebe si
- ... aparecen olores o vapores durante el funcionamiento de una placa de cocción nueva?
- ... la placa puede conectarse y se pueden realizar ajustes, pero las zonas de cocción no se calientan?
- ... aparece una ¿ en la indicación de la zona de cocción?
- ... se desconecta automáticamente una única zona de cocción o la placa completa?
- ... aparece una de las siguientes anomalías:
- ... estando conectado el inicio automático de cocción el contenido del recipiente de cocción no comienza a hervir o hierve muy poco?
- ... el disipador de calor sigue funcionando después de desconectar el aparato?
- ... en la indicación de las zonas de cocción posteriores aparece una F, en la indicación de la zona de cocción delantera aparece una E y en la indicación de tiempo aparecen cifras?
- FE99:
- Batería de cocina y de asar
- Productos de mantenimiento
- Limpiador para vitrocerámica y acero inoxidable 250 ml
- Paño multiuso de microfibra
- Sistema Miele@home
- ⚠️ El aparato sólo puede
- Distancia de seguridad en la parte superior
- Advertencias de seguridad para el montaje
- Distancia de seguridad lateral y trasera
- Distancia de seguridad por debajo
- Distancia de seguridad al revestimiento del hueco
- Medidas de empotramiento
- KM 5975
- Montaje
- Preparar la encimera
- Colocar la placa
- Indicaciones generales para el empotramiento
- Encimera con azulejos
- KM 5959
- La placa
- Haga el hueco de la encimera y coloque la placa
- Encimera de madera maciza / con azulejos/ de vidrio
- Potencia nominal total
- Conexión y automático
- Interruptor diferencial
- Interruptores
- Desconexión de la red
- - Fusibles roscados:
- - Pulse el botón de control (rojo) de los fusibles automáticos roscados
- - Fusibles automáticos fijos
- - Interruptor diferencial FI
- Cable de conexión
- Cambiar el cable de conexión
- Miele, S.A.
- Chile
- Alemania
Marca : MIELE
Modelo : KM 5947
Categoría : Cocina
