MANUAL DE USUARIO L-46010 AEG

Manual de instrucciones Lavadora automática

Gracias por elegir uno de nuestros productos de alta calidad.

Con este aparato podrá experimentar la perfecta combinación entre el diseño funcional y la tecnología más avanzada.

Convénzase de que nuestros electrodomésticos están diseñados para ofrecer el mejor rendimiento y control - En efecto, hemos estableciendo los más altos niveles de excelencia (calidad).

Además de esto podrá comprobar que el respeto medioambiental y el ahorro de energía son aspecto integrales de nuestros productos.

Para asegurar un funcionamiento optimo y regular de su aparato, por favor, lea detenidamente este manual de instrucciones. Éste le ayudará a navegar por todos los procesos de funcionamiento de modo más eficaz.

Le recomendamos que guarde este manual en un lugar seguro, para que, si es necesario, pueda consultarlo en cualquier momento.

Le deseamos que disfrute al máximo de su nuevo aparato.

Índice

Advertencias 5

Uso 5

Precauciones contra la congelación 6

Descripción del aparato 7

Recipiente de productos 7

Panel de mandos 8

Ventana de visualización 8

Personalización 9

Seguridad niños 9

Señal acústica 9

Cómo ejecutar un lavado 10

Carga de la ropa 10

Dosificación de detergentes 10

Elección del programa 10

Elección de la velocidad de centrifugado 11

Elección de opciones 11

Prelavado 11

Manchas 12

Ahorro de tiempo 12

Aquacare 12

Arranque del programa 12

Ejecución del programa 12

Adición de ropa durante los 10 primeros minutos 12

Modificación del programa en curso 13

Cancelación del programa 13

Fin del programa 13

Ahorro de energía 13

Guía de lavado 14

Clasificación y preparación de la ropa 14

Cargas de ropa según la naturaleza de las fibras 14

Detergentes y aditivos 15

Símbolos internacionales 16

Tabla de programas 17

Consumos 19

Características técnicas 20

Mantenimiento y limpieza 21

Eliminación de la cal 21

4 Indice

Chasis 21

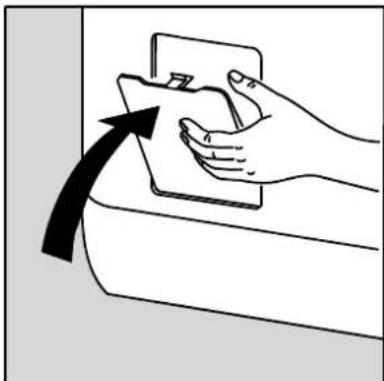

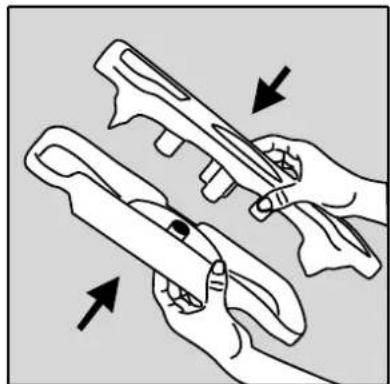

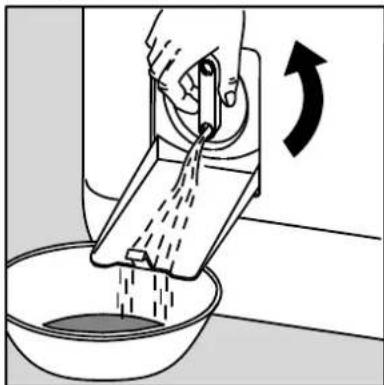

Recipiente de productos 21

Filtro de vaciado 23

Filtros de entrada del agua 24

En caso de anomalía de funcionamiento 25

Advertencias 28

Instalación 29

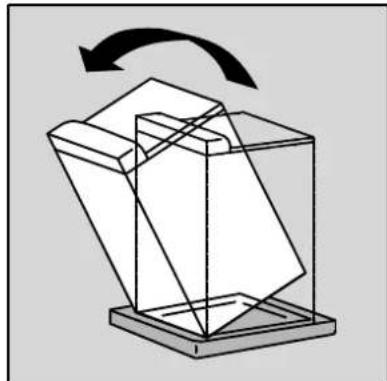

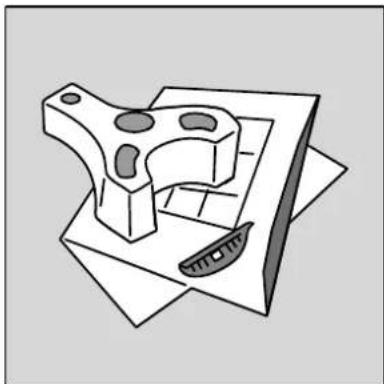

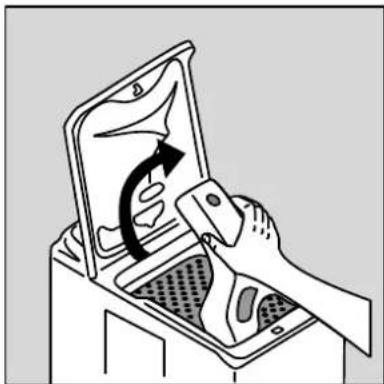

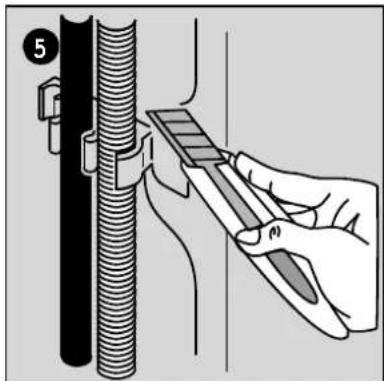

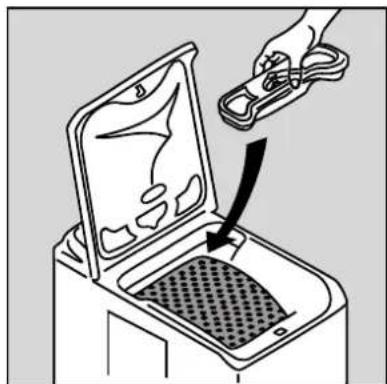

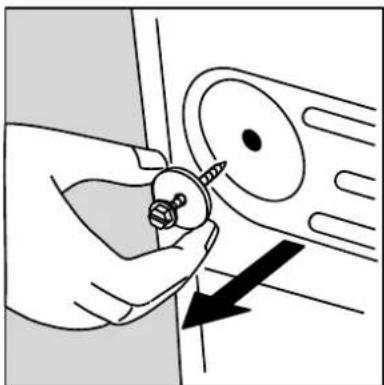

Desembalaje 29

Desbloqueo 31

Entrada del agua 33

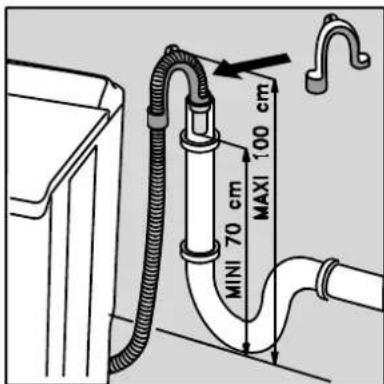

Vaciado 34

Conexión eléctrica 35

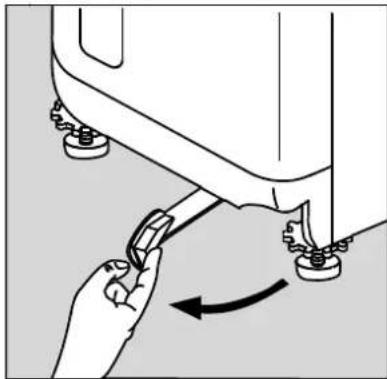

Emplazamiento 35

Medio ambiente 37

Desguace 37

Protección del medio ambiente 37

Garantía/Servicio postventa

38

En este manual de uso se utilizan los siguientes símbolos :

Información importante para su seguridad y para no dañar el aparato.

Información general.

Información medioambiental.

Advertencias

Conserve este manual de uso. Si vende o cede el aparato, entréguelo acompañado del manual de uso para que el nuevo usuario pueda leer las advertencias e informarse sobre el funcionamiento de la lavadora.

Estas advertencias han sido redactadas para su seguridad y para la seguridad ajena. Léalas detenidamente antes de instalar y utilizar el aparato. Gracias por su atención.

Uso

• Al recibir el aparato, desembálelo o hágalo desembalar de inmediato. Observe su aspecto general. Exprese cualquier eventual queja por escrito en el albarán y quédese con una copia del mismo.
• El aparato está concebido para ser utilizado por adultos. No permita que los niños toquen el aparato o lo utilicen para jugar.
• No modifique ni intente modificar las características de este aparato. Esto podría ser peligroso.
• El aparato está destinado al uso doméstico normal. No lo utilice con fines comerciales o industriales u otros fines que no sean aquellos para los cuales se lo ha concebido, vale decir: lavar, aclarar y centrifugar.
• Desconecte la toma de corriente y cierre el grifo de entrada del agua después del uso del aparato.
• Utilice el aparato sólo para lavar artículos que soporten el lavado en máquina. Sírvase leer las indicaciones de la etiqueta de cada artículo.
• No lave a máquina ropa con ballenas o tejidos no ribeteados o rasgados.
• Antes de cada lavado, quite de la ropa cualquier moneda, alfiler, broche, tornillo, etc., ya que estos elementos pueden provocar graves daños.
• No coloque en la lavadora artículos tratados con gasolina, alcohol o tricloroetileno, etc. Si utiliza quitamanchas de este tipo, espere que el producto se evapore antes de introducir los artículos en el tambor.
• Coloque los artículos pequeños como calcetines, cinturones, etc. en una bolsa de tul o en una funda.
• Utilice la cantidad de detergente indicada en el párrafo "Dosificación de detergentes".
• Desconecte siempre la lavadora antes de proceder a la limpieza y el mantenimiento.

Precauciones contra la congelación

Si el aparato queda expuesto a una temperatura inferior a 0°C, tome la siguientes precauciones :

• Cierre el grifo y desconecte el tubo de entrada del agua.
• Coloque el extremo de este tubo y del tubo de vaciado en una cuba en el suelo.
• Seleccione el programa Vaciado y ejecútelo por completo.
• Desconecte la tensión del aparato poniendo el selector de programas en "Parada".
• Desconecte el aparato de la alimentación eléctrica.
• Enrosque el tubo de entrada del agua y coloque el tubo de vaciado en su lugar.

De esta forma, el agua que queda en los tubos se evacua, evitando la congelación y el daño del aparato.

Para hacer funcionar el aparato nuevamente, asegúrese de que esté instalado en un local cuya temperatura sea mayor que 0°C.

Descripción del aparato

Panel de mandos Tapa Asa de apertura de la tapa Tapa del filtro Pies de nivelación Palanca para desplazar el aparato

Recipiente de productos

山 Prelavado
III Lavado
Suavizante (no superar la marca MÁX
M)

Selector de programas Ventana de visualización LAVAMAT ECO 30 MIN - 2.5 KG CENTRIFUGADO DESCARGA ACLARADO FRIO LANA PLUS 30 SEDA DELICADOS SILENT SYSTEM OFF 95 60 40-60 MIX 40 30 60 MEZCLA/ SINTÉNICOS 50 40 30 PLANCHA FÁCIL PLUS 46000 1000 900 700 400 ANTI- ARRUGAS R/MIN. PRE- LAVADO MANCHAS AHORRO DE TIEMPO DURACIÓN LAVADO PUERTA CERRADA AQUACARE START/PAUSA 5.5KG Teclas y funciones Testigos luminosos Tecla Start/ Pausa

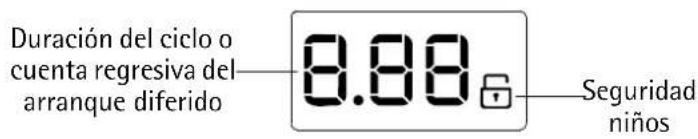

Ventana de visualización

Duración del ciclo o cuenta regresiva del arranque diferido 8.88 Seguridad niños

Personalización

Seguridad niños

Esta opción permite dos tipos de bloqueo :

- si la opción se activa después del inicio del ciclo, no son posibles los cambios de opción o de programa.

El ciclo se cumple y es necesario desactivar la opción para iniciar un nuevo ciclo.

- si la opción se activa antes del inicio del ciclo, es imposible poner en marcha la máquina.

Para activar el bloqueo para niños :

1. Ponga el aparato bajo tensión.
2. Pulse simultáneamente las teclas MANCHAS y AHORRO DE TIEMPO hasta obtener la confirmación mediante el símbolo en la ventana de visualización.

La elección de la opción queda memorizada.

1000 900 700 400 ANTI- ARRUGAS DURACIÓN PRE- LAVADO MANCHAS AHORRO DE TIEMPO R/MIN.

Para desactivar la seguridad para niños, repita la misma operación.

Señal acústica

El fin del programa y las anomalías de funcionamiento son indicados por señales acústicas. Para anular las señales acústicas :

1. Ponga el aparato bajo tensión.
2. Pulse simultáneamente las teclas PRELA-VADO y MANCHAS hasta obtener la confirmación mediante un bip.
   3.La señal acústica se desactiva.

La señal se activará únicamente en caso de alarma.

1000 900 700 400 ANTI- ARRUGAS R/MIN. PRE- LAVADO MANCHAS AHORRO DE TIEMPO DURACIÓN

Si desea reactivar la señal acústica, siga el mismo procedimiento.

Cómo ejecutar un lavado

Antes de efectuar el primer lavado en la lavadora, recomendamos un lavado preliminar a 95°C sin ropa, pero con detergente, para limpiar el grupo de lavado.

Carga de la ropa

• Abra la tapa de la máquina.
• Abra el tambor pulsando el botón de bloqueo A : las dos hojas se desengan- chan automáticamente.
• Introduzca la ropa y cierre el tambor y la tapa de la lavadora.

A

Atención : antes de cerrar la tapa de la máquina, asegúrese de que la puerta del tambor esté bien cerrada :

- las dos hojas enganchadas, el botón de bloqueo A desactivado.

Dosificación de detergentes

Su lavadora ha sido concebida para limitar el consumo de agua y detergente. Reduzca las dosis recomendadas por los fabricantes de detergente.

Vierta la dosis de detergente en polvo en los compartimientos de lavado LM prelavado Lsi ha elegido un programa con prelavado. Vierta eventualmente el suavizante en el recipiente de suavizante ✉

Si utiliza otro tipo de detergente, consulte el párrafo "detergentes y aditivos" de la guía de lavado.

Elección del programa

Encontrará el programa adecuado para cada tipo de ropa en la tabla de programas (ver párrafo Tabla de programas). El testigo de la tecla START/PAUSA parpa-dea en rojo. En la ventana de visualización aparece la duración del programa seleccionado.

La posición OFF ○desactiva la tensión (la lavadora está bajo tensión en todas

las otras posiciones). Este selector de programas se puede girar hacia la derecha y hacia la izquierda.

ECO 30 MIN • 2.5 KG CENTRIFUGADO DESCARGA ACLARADO FRÍO LANA PLUS SEDA DELICADOS OFF 95 60 40-60 MIX 40 30 60 50 MEZCLA/ SINTÉTICOS 40 30 40 30 PLANCHA FÁCIL PLUS

Si el selector de programas se gira durante un ciclo de lavado, en la ventana de visualización aparece el código de error "Err" y la tecla START/PAUSA par-padea en amarillo durante unos segundos. El programa en curso se sigue ejecutando sin considerar la nueva posición del selector. Para poner fin al programa, gire el selector a la posición inicial. En la ventana de visualización vuelve a aparecer la cuenta regresiva.

Elección de la velocidad de centrifugado

Pulse la tecla de R/MIN hasta que el testigo de la velocidad de centrifugado se encienda. También puede elegir la opción SIN CENTRIFUGADO*, ANTIARRUGAS o NOCHE SILENCIO PLUS*.

La velocidad máxima es 1000 rpm para todos los programas.

1000 900 700 400 ANTI- ARRUGAS R/MIN. PRE- LAVADO MANCHAS AHORRO DE TIEMPO

Al final del programa, si ha seleccionado la opción ANTIARRUGAS o NOCHE SILENCIO PLUS, debe seleccionar un programa CENTRIFUGADO o DESCARGA para terminar el ciclo.

ANTIARRUGAS

El agua del último aclarado no se elimina al final del programa seleccionado para evitar que la ropa se arrugue, en caso de no retirarse del cesto de inmediato.

Elección de opciones

Es posible añadir opciones al programa de lavado seleccionado. Pulse la tecla de la opción deseada. El testigo correspondiente se enciende.

Para desactivar una opción, proceda del mismo modo. El testigo correspondiente se apaga.

1000 900 700 400 ANTI- ARRUGAS R/MIN. PRE- LAVADO MANCHAS AHORRO DE TIEMPO

Prelavado

Prelavado a 30°C antes del ciclo de lavado principal, que automáticamente se ejecutará a continuación.

Manchas

Para el lavado de ropa muy sucia o manchada. Puede añadir algún producto quitamanchas en le compartimento del prelavado L del dosificador de detergente de su lavadora.

Ahorro de tiempo

Esta función permite reducir el tiempo de ciclo según el tipo de programa elegido.

Aquacare

Esta opción permite añadir uno o varios aclarados a los programas Algodón, Sintéticos y Delicados.

Existe la posibilidad de activarla de modo permanente del siguiente modo : Pulse unos segundos las teclas de R/MIN y PRELAVADO. El testigo AQUACARE se enciende. La opción se habilita de modo permanente incluso si el aparato no recibe tensión.

Para desactivarla de modo permanente, repita la misma operación.

Si la opción elegida no es posible, en la pantalla de visualización aparece el mensaje "Err" y el testigo de la tecla START/PAUSA parpadea en amarillo.

Arranque del programa

1. Verifique si el grifo de carga de agua está abierto.
2. Pulse la tecla START/PAUSA. El testigo correspondiente se enciende en rojo. El testigo PUERTA CERRADA se enciende (puerta bloqueada)

Es normal que el selector de programas no gire durante el ciclo.

Ejecución del programa

El testigo LAVADO se enciende cuando el aparato está en funcionamiento.

Adición de ropa durante los 10 primeros minutos

1. Pulse la tecla START/PAUSA. El testigo correspondiente parpadea en rojo.
2. La apertura de la tapa es señalizada por un doble "clac" del dispositivo de bloqueo. El testigo PUERTA CERRADA se apaga.
3. Introduzca la ropa y cierre la tapa.
   4.Pulse nuevamente la tecla START/PAUSA para reanudar el ciclo.

Modificación del programa en curso

Antes de modificar el programa en curso, ponga la lavadora en Pausa pulsando la tecla START/PAUSA. Si la modificación no es posible, en la ventana de visualización parpadea el mensaje "Err", y la tecla START/PAUSA parpadea unos segundos en amarillo. Si decide modificar el programa igualmente, deberá anular el programa en curso (ver más abajo).

Cancelación del programa

Si desea anular un programa, gire el selector de programas a la posición OFF.

Fin del programa

La lavadora se detiene automáticamente ; la tecla START/PAUSA se apaga y en la ventana de visualización parpadea un "0". La apertura de la tapa es señalizada por un doble "clac" del dispositivo de bloqueo. El testigo PUERTA CERRADA se apaga.

1. Ponga el selector de programas en OFF ☐ la lavadora está sin tensión.
   2.Extraiga la ropa.
   3.Desconecte la toma de corriente y cierre el grifo de alimentación de agua.
2. Cerciórese de que el tambor quede totalmente vacío: cualquier prenda que permanezca en el interior podría dañarse (encogerse) o manchar otras prendas durante el lavado siguiente.

Recomendamos dejar la tapa y el tambor abiertos después del uso para airear la cuba.

Ahorro de energía

Si el aparato está bajo tensión pero no se toca ningún mando durante los 10 minutos anteriores o posteriores a un ciclo, se activa el modo Ahorro de energía. La luz de la pantalla se apaga y la tecla START/PAUSA parpadea lentamente.

Para interrumpirlo, es suficiente pulsar una tecla o girar el selector de programas.

Guía de lavado

Clasificación y preparación de la ropa

• Clasifique la ropa por tipo y símbolo de mantenimiento (ver capítulo Símbolos internacionales a continuación): lavado normal para ropa resistente a lavados y centrifugados enérgicos; lavado delicado para ropa delicada que conviene tratar con precaución. Para las cargas mixtas o compuestas por artículos de fibras de diferente naturaleza, elija el programa y la temperatura más adecuados a la fibra más frágil.
• Lave por separado la ropa blanca y la ropa de color. Si no, la ropa blanca se colorea o adquiere un tono grisáceo.
• La ropa nueva a menudo pierde color. Es preferable lavarla por separado la primera vez. Respete las indicaciones de mantenimiento "lavar por separado" y "lavar varias veces por separado".
  • Vacíe los bolsillos y despliegue la ropa.
• Retire los botones descosidos, los alfileres y los ganchos. Cierre las cremalleras y anude los lazos y las correas.
• Ponga del revés los tejidos multicapa (sacos de dormir, anoraks, etc.), las prendas de punto de color y las prendas de lana o tela con decoración aplicada.
• Lave las prendas frágiles (calcetines, pantys, sujetadores, etc.) en una red.
• Trate las cortinas con especial cuidado. Quite los ganchos de fijación y envuélvalas en una red o una bolsa.

Cargas de ropa según la naturaleza de las fibras

La cantidad de ropa introducida en el tambor no debe superar la capacidad máxima de la lavadora. Tal capacidad puede variar según la naturaleza de los tejidos. Reduzca la cantidad de ropa si está muy sucia o si hay tejidos de espuma.

No todos los tejidos son igualmente voluminosos y no todos tienen el mismo poder de retención de agua. Por eso, en general, el tambor se puede llenar :

• totalmente, pero sin presión excesiva, con ropa de algodón, lino o mezcla,
• por la mitad de su volumen con algodones tratados y fibras sintéticas,
• un tercio de su volumen con artículos muy frágiles como gasa y lana.

Si la carga de ropa es mixta, llene el tambor en función de las fibras más frágiles.

Detergentes y aditivos

Utilice sólo detergentes y aditivos adecuados para lavadoras. Siga las indicaciones del fabricante respetando los párrafos Recipiente de productos y Dosificación de detergentes.

No es aconsejable utilizar simultáneamente varios tipos de detergente. La ropa podría estropearse.

La cantidad de detergente a utilizar depende de la carga de ropa a lavar, la dureza del agua y el grado de suciedad de la ropa.

Si el agua es blanda, reduzca ligeramente las dosis. Si el agua es calcárea (se aconseja utilizar un antical) o si la ropa está demasiado sucia o manchada, aumente un poco las dosis.

Para conocer el grado de dureza de su agua contacte con la empresa de distribución de agua de su región o con cualquier otro servicio competente.

Los detergentes en polvo se utilizan sin restricciones.

No utilice detergentes líquidos si ha seleccionado el prelavado. Para cualquier ciclo sin prelavado, el detergente se puede verter en un dosificador directamente en el tambor o en el compartimiento de lavado, o en los dos. Es imperativo iniciar lo antes posible el ciclo de lavado.

Los detergentes en tabletas o en dosis se deben colocar unicamente en el compartimiento de lavado del recipiente de productos de la lavadora.

Para el tratamiento de las manchas antes del ciclo de lavado, respete las dosis y las instrucciones del fabricante del producto. Si aplica un producto de lavado para tratar las manchas, dé inicio inmediatamente al ciclo de lavado.

Símbolos internacionales

LAVADO NORMAL
	Lavado a 95°C	Lavado a 60°C	Lavado a 40°C	Lavado a 30°C					Lavado delica-do a mano		No lavar
LAVADO DELICADO
ESTERILIZA-CIÓN	Blanqueo con cloro (lejía) permitido (únicamente en frio y con una solución diluida)						Blanqueo con cloro (lejía) prohibido
PLANCHADO	Temperatura elevada (máx. 200°C)			Temperatura media (máx. 150°C)			Temperatura baja (máx. 100°C)			No planchar
LIMPIEZA EN SECO	Limpieza en seco (todos los disolventes habitua-les)			Limpieza en seco (todos los disolventes salvo tricloroetileno)			Limpieza en seco (exclu-sivamente disolventes de petróleo y R113)			No limpiar en seco
								Alta temperatura
								Temperatura media
SECADO Secado tendido Secado			suspendido			Secado en percha		Secado en tambor permitido			No secar en tam-bor

Tabla de programas

La tabla no contempla todas las posibilidades sino solamente los ajustes que en la práctica resultan más comunes y prudentes.

Programa / Tipo de ropa Carga Opciones		posibles
Algodón Colores : Blanco o color, por ej. ropa de trabajo con suciedad normal, sábanas, manteles, lencería íntima, toallas.	5,5 kg Prelavado*Manchas Ahorro de tiempo Aquacare Antiarrugas
40-60 Mix : A 40°C, este programa permite, al igual que Algodón a 60°C, obtener los mejores resultados de lavado, mezclando algodón y sintético.	5,5 kg PrelavadoManchas*Aquacare Antiarrugas
Mezcla / Sintéticos : Tejidos sintéticos, lencería íntima, tejidos de color, camisas que no se planchan, blusas.	2,5 kg PrelavadoManchas*Ahorro de tiempo Aquacare Antiarrugas
Plancha fácil plus : Limita el arrugado de la ro p140kg Prelavado facilita el planchado.		Aquacare Antiarrugas
Delicados : Todos los tejidos delicados, por ej. cortinas.	2,5 kg	PrelavadoManchas*Ahorro de tiempo Aquacare Antiarrugas
Lana plus / Seda / [IMAGE] : Lana lavable en máquina con indicación "pura lana virgen, lavable en máquina, no encoge".	1,0 kg Antiarrugas
Aclarado : La ropa lavada a mano puede aclararse con este programa.	5,5 kg AquacareAntiarrugas
Descarga : Realiza un vaciado después de una Antiarrugas (o Noche Silencio Plus).	5,5 kg
Centrifugado : Efectúa un centrifugado de 400 a 1000 rpm después de una Antiarrugas (o Noche Silencio Plus).	5,5 kg
30 min : Ideal para refrescar la ropa. 2,5 kg

Eco**: Blanco o color, por ej. ropa de trabajo con suciedad normal, sábanas, manteles, lencería íntima, toallas.

5,5 kg PrelavadoManchas*AquacareAntiarrugas

* No compatible con los programas a menos de 40°C.
** Programa de referencia para ensayos según norma CEI 456 (programa Eco 60°).

Consumos

Programa Temperaturas Consumo de agua en litros		Consumo de energía en kWh	Duración en minutos
Algodón Colores 95 63 2,10			Ver ventana de visualización
Algodón Colores 60 58 1,20
40 - 60 Mix 40 46 0,80
Algodón Colores 40 58 0,70
Algodón Colores 30 58 0,50
Mezcla / Sintéticos 60 45 0,80
Mezcla / Sintéticos 50 45 0,65
Mezcla / Sintéticos 40 45 0,60
Mezcla / Sintéticos 30 45 0,50
Plancha fácil plus 40 55 0,50
Delicados 40 50 0,50
Delicados 30 50 0,30
Lana plus / Seda / 📞 45 0,45
Lana plus / Seda / 📞 45 0,40
Lana plus / Seda / 📞io 45 0,35
Aclarado - 32 0,05
Descarga -- 0,002
Centrifugado --	0,015
30 min	30 40 0,35
Eco*	60 46 0,93

* Programa de referencia para ensayos según norma CEI 456 (programa Eco 60°): 46 L / 0,93 kWh / 140 min

Datos indicativos susceptibles de variar según las condiciones de uso. Los consumos indicados corresponden a la temperatura máxima de cada programa.

Características técnicas

DIMENSIONES Altura	AnchuraProfundidad	850 mm400 mm600 mm
TENSIÓN/FRECUENCIA POTENCIA TOTAL		230 V / 50 Hz2300 W
PRESIÓN DEL AGUA	MínimoMáximo	0,05 MPa (0,5 bar)0,8 MPa (8 bar)
Conexión a la red hídrica		Tipo 20x27

Este aparato es conforme a la directiva CEE 89-336 de limitación de interferencias radioeléctricas y a la directiva CEE 73-23 de seguridad eléctrica.

Mantenimiento y limpieza

Proceda a la limpieza sólo después de desconectar el aparato de la alimentación eléctrica.

Eliminación de la cal

En general no es necesario eliminar la cal del aparato si el detergente se dosifica correctamente.

Si hace falta eliminar la cal, utilice un producto comercial específico no corrosivo, fabricado especialmente para lavadoras. Respete la dosis y la frecuencia de uso del producto indicadas en el envase.

Chasis

Limpie el chasis de la lavadora con agua tibia y un detergente suave. No utilice alcohol, disolventes o productos similares.

Recipiente de productos

De vez en cuando limpie el recipiente de detergente para eliminar residuos de producto y evitar anomalías de funcionamiento.

1. Retire el recipiente levantándolo.

1. Limpie las dos partes del recipiente bajo el agua corriente.

Limpie regularmente el filtro de la parte inferior del aparato :

1. Abra la tapa ayudándose con un destornillador.

1. Coloque un recipiente abajo. Gire el tapón en sentido contrario a las agujas del reloj de modo que quede en posición vertical y permita la salida del agua residual.

1. Destornille el tapón por com- pleto y quitelo.

1. Límpielo cuidadosamente con agua corriente.

1. Monte el conjunto. 6. Atornille el tapón.


Filtros de entrada del agua

Destornille los extremos de la manguera de carga de agua y limpie los filtros.

En caso de anomalía de funcionamiento

La fabricación de su aparato ha sido objeto de numerosas verificaciones. Sin embargo, si observa una anomalía de funcionamiento, consulte los siguientes párrafos antes de llamar al servicio de asistencia.

Síntomas Causas
La lavadora no arranca o no se llena :	•el aparato no está bien conectado, la instalación eléctrica no funciona,•la tapa de la lavadora y las hojas del tambor no están bien cerradas,•no se ha dado inicio al programa efectivamente,•hay un corte de suministro de corriente,•hay un corte de suministro de agua,•el grifo del agua está cerrado,•los filtros de entrada del agua están sucios,•aparece un punto rojo en el tubo de entrada del agua.
La lavadora se llena, pero se vacía de inmediato :	•el empalme de vaciado está muy abajo (ver párrafo Instalación).
La lavadora no centrifuga o no se vacía :	•el tubo de vaciado está tapado o doblado,•el filtro de vaciado está obstruido,•la seguridad anti-desequilibrio se ha puesto en marcha: mala distribución de la ropa en el tambor,•se ha seleccionado el programa «Descarga» o la opción «Noche Silencio Plus»,•la altura del empalme de vaciado no es conveniente.
Hay agua alrededor de la lavadora :	•un exceso de detergente ha hecho desbordar la espuma,•el detergente no es adecuado para el lavado en máquina,•el empalme de vaciado no está bien conectado,•el filtro de vaciado no está bien montado,•el tubo de entrada del agua no es estanco.
Los resultados de lavado no son satisfactorios :	•el detergente no es adecuado para el lavado en máquina,•hay demasiada ropa en el tambor,•el programa de lavado no es adecuado,•no hay suficiente detergente.
La máquina vibra y hace ruido :	•el aparato no está completamente desbloqueado (ver párrafo Desbloqueo),•el aparato no está bien nivelado y calibrado,•el aparato está demasiado cerca de la pared o de los muebles,•la ropa no está bien distribuida en el tambor,•la carga no es suficiente.
El ciclo de lavado es demasiado largo :	•los filtros de entrada del agua están sucios,•ha habido un corte de suministro de agua o de energía,•se ha disparado la seguridad térmica del motor,•la temperatura de entrada del agua es más baja de lo habitual,•se ha disparado el sistema de seguridad de detección de espuma (demasiado detergente) y la lavadora ha procedido a evacuar la espuma,•se ha disparado la seguridad anti-desequilibrio: se ha añadido una fase adicional para distribuir mejor la ropa en el tambor.
La lavadora se detiene durante un ciclo de lavado :	•la alimentación de agua o electricidad es defectuosa,•se ha programado una parada con la cuba llena,•las hojas de la puerta del tambor están abiertas.
La tapa no se abre al final ciclo :	•del testigo “apertura inmediata”* está apagado,•la temperatura del baño de detergente es excesiva,•la tapa se desbloquea 1 ó 2 minutos después del final del programa*.
El testigo “parada tambor alto” no está encendido al final del ciclo :	•el tambor no ha alcanzado a posicionarse tras un desequilibrio persistente; girar el tambor manualmente.
En la ventana de visualización aparece el código de error E40 y la tecla START/PAUSA parpadca en amarillo *** :	•la tapa no está bien cerrada.
En la ventana de visualización aparece el código de error E20** y la tecla START/PAUSA parpadca en amarillo*** :	•el filtro de vaciado está obstruido,•el tubo de vaciado está tapado o doblado,•el empalme de vaciado está muy arriba (ver párrafo Instalación),•la bomba de vaciado está tapada,•el sifón de la instalación está tapado.
En la ventana de visualización aparece el código de error E10** y la tecla START/PAUSA parpadca en amarillo*** :	•el grifo del agua está cerrado,•hay un corte de suministro de agua.
En la ventana de visualización aparece el código de error EFO** y la tecla START/PAUSA parpadca en amarillo*** :	•el filtro de vaciado está obstruido,•se ha disparado el dispositivo de protección contra inundaciones. Proceder de la siguiente manera :- cerrar el grifo de entrada del agua,- vaciar el aparato durante 2 minutos antes de desconectarlo,- llamar al Servicio de Asistencia.
La bomba de vaciado de la lavadora funciona permanentemente, incluso cuando el aparato está desactivado :	•se ha disparado el dispositivo de protección contra inundaciones. Proceder de la siguiente manera :- cerrar el grifo de entrada del agua,- vaciar el aparato durante 2 minutos antes de desconectarlo,- llamar al Servicio de Asistencia.
El suavizante pasa directamente al tambor durante el llenado del recipiente :	•se ha superado la marca MÁX.

* Según el modelo.
** En ciertos modelos, puede sonar una señal acústica.
*** Después de eliminar las causas de la anomalía, pulse la tecla START/PAUSA para reanudar el programa interrumpido.

Advertencias

• Este aparato es pesado. Han de tomarse precauciones durante su desplazamiento.
• Antes del uso es preciso eliminar los anclajes. Si no se quitan por completo los anclajes de protección empleados para el transporte, el aparato y los muebles adyacentes podrían dañarse. El aparato debe estar desconectado para la operación de desanclaje.
• Los trabajos hidráulicos necesarios para la instalación del aparato deben ser realizados por un fontanero calificado.
• El aparato debe conectarse a una toma eléctrica con puesta a tierra reglamentaria.
• Si la instalación eléctrica de su vivienda requiere una modificación para la conexión del aparato, llame a un electricista calificado.
• Antes de conectar el aparato, lea detenidamente las instrucciones del capítulo "Conexión eléctrica".
• Después de instalar el aparato, asegúrese de que éste no quede apoyado sobre el cable de alimentación.
• Si la máquina se instala sobre un piso alfombrado, asegúrese de que la alfombra no obstruya las aberturas de ventilación situadas en la parte inferior de la máquina.
• El cambio del cable de alimentación debe ser realizado por el Servicio de Asistencia.
• El fabricante no es responsable de los eventuales daños derivados de una instalación no conforme.

Instalación

Antes de la primera puesta en marcha, retire las piezas de protección utilizadas para el transporte. Consérvelas para un eventual transporte futuro: el transporte del aparato no bloqueado puede dañar los componentes internos y generar fugas y malfuncionamientos, además de causar deformaciones por impacto.

Desembalaje

1. Incline el aparato hacia atrás. 2. Hágalo girar un cuarto de vuel- ta sobre un lado para quitar la base de transporte.

1. Retire la película plástica.3. Abra la tapa del aparato y reti

1. Retire el recipiente para el detergente levantándolo.

1. Retire el taco de fijación del cesto.

1. Monte el recipiente para el detergente.

Operación 1. Operación 2.

Operación 3. Operación 4.

Operación 5. Operación 6.

Operación 7. Operación 8.

1 2 1

Operación 9.

Si desea alinear la lavadora a los muebles adyacentes, proceda de este modo :

Operación 1. Operación 2.

Entrada del agua

Instalar el tubo de entrada del agua, suministrado con el aparato, en la parte trasera de la lavadora tal como se describe a continuación (No vuelva a utilizar un tubo viejo):

Operación 1. Operación 2.

Operación 4. Operación 3.

Abra el grifo de entrada del agua.

Verifique la ausencia de fugas.

El tubo de entrada del agua no se puede prolongar. Si es demasiado corto, llame al Servicio de Asistencia.

Vaciado

El embudo del extremo del tubo flexible se adapta a todos los tipos de sifón habituales.

1. Fije el embudo en el sifón ayudándose con el collar de apriete que se suministra con el aparato.

MINI 70 cm MAXI 100 cm

1. Monte el empalme del tubo de vaciado. Coloque el conjunto en un conducto de vaciado (o en un fregadero) a 70 - 100 cm de altura. Asegúrese de que no pueda caer.

Es indispensable prever una entrada de aire en el extremo del tubo de vaciado para evitar cualquier posible retorno de flujo.

El tubo de vaciado no se debe prolongar por ningún motivo. Si es demasiado corto, consulte con un profesional.

Conexión eléctrica

Esta lavadora debe conectarse únicamente a 230 V de tensión monofásica.

Verifique el calibre del fusible de línea: 10 A a 230 V.

El aparato no debe conectarse a un prolongador o a una toma múltiple.

Compruebe que la toma de tierra sea conforme a las normas vigentes.

Emplazamiento

Emplace el aparato sobre un piso llano y duro en un local aireado. El aparato no debe tocar la pared ni otros muebles.

Si desea desplazar el aparato, proceda de este modo :

1. Para desplazar la lavadora, es suficiente ponerla sobre las rue-das, tirando a fondo, de derecha a izquierda, la palanca situada en la parte inferior del aparato. Después de emplazar el aparato en el lugar elegido, regrese la palanca a su posición inicial.

1. Una nivelación precisa evita vibraciones, ruidos y desplazamientos del aparato durante el funcionamiento.

Nivele el aparato ajustando las patas niveladoras. Destornille pata niveladora junto con la brida (levante el aparato si es necesario).

1. Cuando el aparato esté estable, bloquee la pata niveladora en el suelo y lleve la brida a la posición más alta posible.

Medio ambiente

Desguace

Todos los materiales marcados con el símbolo son reciclables. Entréguelos en una planta de reciclado (infórmese acerca de los servicios de su municipio) para que puedan ser recuperados y reciclados.

Antes de eliminar el aparato, inutilice todo aquello que pueda implicar un peligro: corte el cable de alimentación al ras del aparato.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

Protección del medio ambiente

Para ahorrar agua y energía, y así contribuir a la protección del medio ambiente, recomendamos seguir estas instrucciones :

- Utilice el aparato a plena carga y no con cargas parciales.

- Utilice la función Prelavado o Remojo únicamente para la ropa muy sucia.

- Adapte la dosis de detergente a la dureza del agua (ver párrafo "Dosificación de detergentes") y no a la carga o al grado de suciedad de la ropa.

Garantía/Servicio postventa

Condiciones de Garantía : ELECTROLUX HOME PRODUCTS ESPAÑA, S.A. garantiza al usuario del aparato cuyos datos de identificación figuran en el presente documento, durante el plazo de dos (2) años desde la fecha de su entrega, la reparación totalmente gratuita de las averías que experimente el aparato, incluyendo la presente garantía tanto el coste de las piezas de recambio como el de la mano de obra y, en su caso, el del desplazamiento del personal técnico del Servicio Oficial de la Marca al domicilio del usuario.

En el supuesto de que el producto, por su tamaño y movilidad, fuera susceptible de ser trasportado por el usuario al Taller Oficial de la Marca, éste quedará liberado de la obligación de trasladar su personal técnico al domicilio del usuario.

Para hacer uso del derecho de garantía aquí reconocido, será requisito necesario que el aparato se destine al uso privado. También será necesario presentar al personal técnico de la marca, antes de su intervención, la factura o tique de compra del aparato o el albarán de entrega correspondiente si éste fuera posterior, en unión del presente documento.

Exclusions : La presente garantía no cubre la instalación, nivelación, instrucciones de uso del aparato ni sustitución de lámparas. No quedan cubiertas por esta garantía y por tanto la misma quedará sin efecto en los casos de averías producidas como consecuencia de :

• Fuerza mayor (fenómenos atmosféricos, geológicos, etc.)
• Uso inadecuado o no acorde con las instrucciones del fabricante.
• Falta de mantenimiento y limpieza: filtros con objetos tales como botones, monedas, etc; condensadores con polvo, pelusa u otros elementos que impidan la libre circulación del aire; cubetas de detergente con residuos, etc.
• Uso de productos de limpieza abrasivos que causen daños en chapa, pintura y plásticos.
• La rotura accidental de componentes de plástico y vidrio.
• La instalación y/o conexión incorrectas o no reglamentarias (voltaje, presión de gas o agua, conexión eléctrica o hidráulica no adecuadas).
• Los daños estéticos no denunciados en el momento de la entrega.

La garantía no tendrá efecto en caso de manipulación de la p características del aparato o de los datos que figuren en la factura, tique de compra o albarán de entrega de aquél o de los consignados en este documento. Tampoco producirá efecto si se produjesen intervenciones de personal técnico no autorizado o no perteneciente al Servicio Oficial de la marca.

Se informa al usuario que, además de la garantía reconocida en este

documento, tiene la protección que le concede la Ley 23/2003, de 10 de julio, respecto de la exigencia de que el bien adquirido sea conforme con el contrato de compraventa, pudiendo reclamar al vendedor, en caso de disconformidad, por las faltas que se pongan de manifiesto en el plazo de dos (2) años desde la entrega. En ese supuesto, tendrá derecho a solicitar la reparación gratuita del bien o a la sustitución de éste, salvo que una de esas opciones resulte imposible o desproporcionada.

ELECTROLUX HOME PRODUCTS ESPAÑA, S.A.-Sociedad Unipersonal

Albacete, n 3C - 28027 MADRID - CIF A08145872

Central Servicio Técnico

Ctra. M-300 km, 29,900

Apdo. 119

28802 Alcalá de Henares (Madrid)

Recepción de Llamadas

Averías 902 116 388

Atención Usuarios :

e-mail: [e-mail]

Para España :

Puede comprar recambios y accesorios on-line entre en

http://www.service.electrolux.com y seleccione Tienda Virtual

Garantía Europea

Este aparato está garantizado por Electrolux en los países enumerados en el documento adjunto (European Address Services) durante el período especificado por la garantía o, en su defecto, por las leyes vigentes. Si usted se traslada de uno de estos países a otro de los países abajo indicados, la garantía del aparato se desplazará con usted siempre que se cumplan los siguientes requisitos :

• La garantía entra en vigor el día en que usted compre el aparato, que se demostrará mediante un justificante de compra válido emitido por el vendedor del aparato.
• La garantía del aparato tendrá el mismo periodo de validez y cubrirá las mismas piezas y mano de obra que las garantías emitidas en su nuevo país de residencia para ese modelo o gama de aparatos en concreto.
• La garantía del aparato es personal del comprador original e intransferible.
• El aparato deberá ser instalado y utilizado según las instrucciones de Electrolux y es únicamente de uso doméstico, lo que significa que no podrá ser utilizado con fines comerciales.
• El aparato deberá ser instalado observando todas las normativas relevantes que estén en vigor en su nuevo país de residencia.

Las disposiciones de esta Garantía Europea no afectan a los derechos que le correspondan por ley.

www.electrolux.com

www.aeg-electrolux.com.es
