CX61GV8 - Cocina SMEG - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato CX61GV8 SMEG en formato PDF.
| Tipo de producto | Cocina de gas con horno |
| Marca | Smeg |
| Modelo | CX61GV8 |
| Ancho | 60 cm |
| Fondo | 60 cm |
| Altura | 85 cm |
| Peso | 50 kg |
| Tipo de gas | Gas butano/propano/natural (convertible) |
| Número de quemadores | 5 quemadores de gas |
| Horno | Horno de gas con función grill |
| Encendido | Encendido automático por pulsador |
| Seguridad | Válvulas de seguridad en quemadores y horno |
| Apagado automático | No tiene apagado automático programable |
| Clase energética del horno | A |
| Limpieza del horno | Limpieza manual con paño húmedo; evitar abrasivos |
| Limpieza de la placa | Paño húmedo y detergente suave; no usar estropajos metálicos |
| Piezas de repuesto | Disponibles en servicio técnico oficial Smeg |
| Reparabilidad | Reparable por técnico autorizado; índice de reparabilidad alto |
| Garantía | 2 años (según normativa) |
Preguntas frecuentes - CX61GV8 SMEG
Preguntas de los usuarios sobre CX61GV8 SMEG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones CX61GV8 - SMEG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CX61GV8 de la marca SMEG.
MANUAL DE USUARIO CX61GV8 SMEG
-
ADVERTENCIAS PARA EL USO 38
-
ADVERTENCIAS SOBRE LA SEGURIDAD 40
-
CUIDADO DEL MEDIOAMBIENTE 42
3.1 Nuestro cuidado del medioambiente 42
3.2 Su cuidado del medioambiente 42
- CONOZCA SU APARATO 43
4.1 Descripción de los mandos del panel frontal 44
- ACCESÓRIOS DISPONIBLES 45
5.1 Utilización de la rejilla o bandeja 45
5.2 Utilización de la rejilla de apoyo 46
5.3 Utilización de las rejillas de reducción 46
- USO DE LA ENCIMERA 47
6.1 Advertencias y consejos generales 47
6.2 Encendido de los quemadores de la encimera 47
6.3 Consejos prácticos para el uso de los quemadores de la encimera 47
6.4 Diámetro de los recipientes 48
- USO DEL HORNO 49
7.1 Antes de utilizar el aparato 49

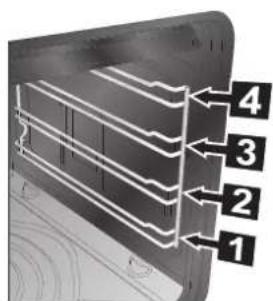

7.2 Repisas de introducción 49
7.3 Compartimento armario (sólo en algunos modelos) 49
7.4 Tapa de cristal (sólo en algunos modelos) 50
7.5 Ventilación de enfriamiento 50
7.6 Iluminación interna 50
7.7 Advertencias y consejos generales para la utilización 51
7.8 Uso del quemador inferior 52
7.9 Uso del grill eléctrico 52
- COCCIONES CON EL HORNO 53
8.1 Consejos y trucos de cocción 54
8.2 Tabla indicativa de las cocciones 55
- LIMPIEZA Y MANTENIMIENTO 56
9.1 Limpieza del acero inoxidable 56
9.2 Limpieza ordinaria diaria 56
9.3 Manchas de comida o restos 56
9.4 Limpieza de los componentes de la encimera de cocción 56

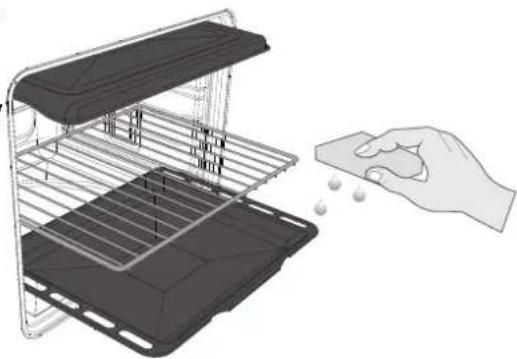

9.5 Limpieza del horno 57
- MANTENIMIENTO EXTRAORDINARIO 59
10.1 Sustitución de la lámpara de iluminación 59
10.2 Desmontaje de la puerta 59
10.3 Desmontaje de la junta (excluyendo los modelos pirolíticos) 60
10.4 Desmontaje,de los cristales internos 60
- INSTALACION 61

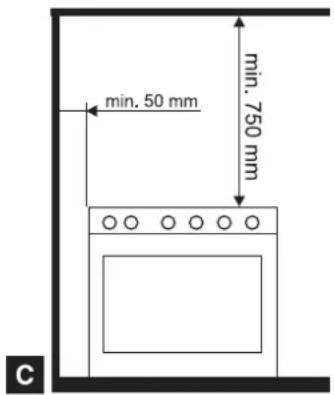

11.1 Montaje en muebles de cocina 61
11.2 Ventilación de los ambientes y descarga de la combustión 62
11.5 Ubicación del respaldo (sólo en algunos modelos) 66
11.6 Posicionamiento y nivelación del aparato 66
- ADAPTACIÓN A LOS DISTINTOS TIPOS DE GAS 67

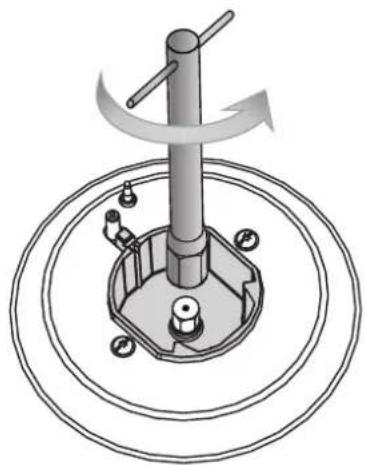

12.1 Sustitución de los inyectores de la encimera de cocción 67
12.2 Sustitución del inyector del quemador inferior 67
12.3 Disposición de los quemadores 68
12.4 Operaciones finales 68
12.5 Tabla de características de los quemadores e inyectores 70
INSTRUCCIONES PARA EL USUARIO: indican los consejos de uso, la descripción de los mandos y las correctas operaciones de limpieza y mantenimiento del aparato.
INSTRUCCIONES PARA EL INSTALADOR: se destinan al técnico cualificado que deberá llevar a cabo la instalación, la puesta en servicio y la prueba de idoneidad del aparato.
Más información sobre los productos se encuentra disponible en el sitio web www.smeg.com
1. ADVERTENCIAS PARA EL USO
Este manual constituye parte integrante del aparato. Es necesario conservarlo íntegro y tenerlo al alcance de la mano durante todo el ciclo de vida del aparato. Recomendamos leer detenidamente este manual y todas las indicaciones contenidas en el mismo antes de utilizar el aparato. La instalación tendrá que ser llevada a cabo por personal cualificado y respetando las normas vigentes. Este aparato está previsto para el uso doméstico y cumple con las directivas de la CEE actualmente en vigor. El aparato ha sido fabricado para las siguientes funciones: cocción y calentamiento de alimentos; cualquier otro uso se considera inadecuado.
Estas instrucciones son válidas únicamente para los países de destino, cuyos símbolos de identificación se incluyen en la cubierta de este manual.
No obstruir las aperturas ni las ranuras de ventilación y eliminación del calor; esto podría causar fallas de funcionamiento.
No utilizar nunca el aparato para calentar ambientes.
Este aparato cumple con la directiva europea 2002/96/CE en materia de aparatos eléctricos y electrónicos (Waste Electrical and Electronic Equipment - WEEE). Dicha directiva define las normas para la recolección y el reciclado de aparatos en desuso válidas en todo el territorio de la Unión Europea.
La placa de identificación con los datos técnicos, el número de matrícula y la marca está situada visiblemente sobre el cajón (si está presente) o en la parte trasera del aparato. En el manual hay una copia de la placa: se aconseja colocarla en el espacio correspondiente en el reverso de la cubierta. No extraer nunca esta placa.
Antes de poner en funcionamiento el aparato se deben quitar todas las etiquetas y películas protectoras que pueda haber en las superficies exteriores.
No utilizar nunca esponjas metálicas ni rasquetas cortantes para no dañar las superficies. Utilizar productos normales, no abrasivos, ayudándose eventualmente de utensilios de madera y material plástico. Enjuagar cuidadosamente y secar con un trapo suave. No dejar secar dentro del horno restos de alimentos de base azucarada (p.ej., mermelada), ya que, en caso de secarse durante mucho tiempo, podrían dañar el esmalte que cubre el interior del horno.
No utilizar vajillas o recipientes fabricados con material plástico. Las elevadas temperaturas que se alcanzan dentro del horno podrían fundir este material y ocasionar daños al aparato.
Al terminar de utilizar el aparato, comprobar siempre que los mandos de control están siempre en posición "cero" (apagado).
No utilizar alimentos enlatados o recipientes cerrados en el aparato. Durante la cocción se pueden generar sobrepresiones dentro de los recipientes creándose peligro de explosión.
Durante la cocción, se recomienda no cubrir el fondo del horno con papel de aluminio y no apoyar ollas o bandejas para evitar dañar la superficie esmaltada.
Sobre la encimera, no colocar ollas cuyo fondo no sea perfectamente plano y regular. La inestabilidad de los recipientes puede ocasionar quemaduras.
No apoyarse ni sentarse sobre la puerta abierta del aparato. El exceso de carga podría alterar la estabilidad.
Durante su uso el aparato se pone muy caliente. Para efectuar cualquier intervención, se aconseja firmemente usar guantes térmicos específicos.
No utilizar la encimera si el horno se encuentra en proceso de pirólisis (si está disponible).
En el caso de ausencia prolongada, se aconseja cerrar la llave de interceptación de gas o aquella de la bombona.
Prestar atención a que no queden objetos atascados en la puerta del horno.
No abrir el compartimento armario (si está presente) mientras el horno esté encendido o esté aún caliente. Su temperatura interna puede ser muy elevada.
Durante la cocción, si las superficies todavía están muy calientes, no derramar agua directamente sobre las bandejas. El vapor de agua podría causar graves quemaduras y daños a las superficies esmaltadas.
Todas las cocciones deben efectuarse con la puerta cerrada. La fuga de calor podría ocasionar peligros.
El fabricante declina toda responsabilidad por daños causados a personas o cosas, por no tener en cuenta las recomendaciones anteriores o por el mal uso incluso de una sola parte del aparato y la utilización de recambios no originales.
2. ADVERTENCIAS SOBRE LA SEGURIDAD
Consultar las instrucciones de instalación para obtener información sobre las normas de seguridad para los aparatos eléctricos o de gas y para las funciones de ventilación. Para su interés y seguridad, se establece por ley que la instalación y asistencia de todos los aparatos eléctricos y de gas las debe efectuar personal cualificado siguiendo las normas vigentes. Nuestros instaladores autorizados garantizan un trabajo satisfactorio.
Los aparatos de gas o eléctricos siempre deben ser desinstalados por personas competentes.
Antes de conectar el aparato a la red eléctrica, comprobar los datos indicados en la placa con los datos de la red misma.
Toda vez que el aparato sea instalado sobre plataformas elevadas, será necesario sujetarlo con los sistemas de fijación correspondientes.
Antes de realizar las tareas de instalación/mantenimiento, comprobar que el aparato no esté conectado a la red eléctrica.
Si los aparatos de cocción están instalados en vehículos (por ejemplo, caravanas, roulotte, etc.), estos deben ser utilizados exclusivamente cuando el vehículo está parado.
Se debe instalar el aparato de modo tal que al abrir los cajones o las puertas de los muebles ubicados a la altura de la encimera de cocción, no sea posible entrar en contacto con las ollas ubicadas sobre la misma.
Inmediatamente después de la instalación, llevar a cabo una comprobación del aparato siguiendo las instrucciones que se detallan a continuación. En caso de que no funcione, desconectar el aparato de la red eléctrica y acudir al Centro de Asistencia Técnica más cercano.
El enchufe de conexión al cable de alimentación y la toma de corriente correspondiente deberán ser del mismo tipo y estar en conformidad con las normas vigentes. Cuando el aparato esté instalado, la toma tendrá que quedar accesible.
No desenchufar nunca tirando del cable.
Si se dañara el cable de alimentación, debe contactar inmediatamente el servicio de asistencia técnica que se ocupará de cambiarlo.
Es obligatorio efectuar la conexión a tierra según las modalidades referidas en las normativas de seguridad de la instalación eléctrica.
El aparato y sus partes accesibles se calientan durante su uso. Prestar atención en no tocar por ningún motivo las resistencias. Mantener lejos de los niños menores de 8 años, a menos que estén continuamente vigilados.
No introducir nunca objetos inflamables en el horno: en caso de encendido accidental, tales objetos podrían provocar un incendio.
El aparato deberá ser utilizado sólo por personas adultas. No debe permitirse que los niños se acerquen o jueguen con él.
El uso de este aparato está permitido a niños a partir de los 8 años y a las personas con capacidades físicas y mentales reducidas o sin experiencia ni conocimientos, si son supervisados o instruidos respecto al uso con seguridad del aparato y si comprenden los riesgos relacionados con el mismo. No permitir que los niños jueguen con el aparato. No permitir que los niños que no estén vigilados efectúan las operaciones de limpieza y mantenimiento.
Nunca intentar reparar el aparato. Toda reparación debe ser realizada por el técnico autorizado o en un centro de asistencia autorizado. El uso inadecuado de herramientas puede ocasionar peligros.
Este aparato no debe ser hecho funcionar mediante el control de un temporizador externo o de un sistema de control a distancia separado.
Prestar atención al rápido calentamiento de las zonas de cocción. No poner a calentar las ollas vacías. Peligro de sobrecalentamiento.
Las grasas y los aceites pueden salir ardiendo si se sobrecalientan. Se recomienda, por tanto, no alejarse durante la preparación de alimentos que contengan aceites o grasas. Si los aceites o las grasas se incendiaran ¡no apagarlos nunca con agua! Poner la tapa sobre la olla y apagar la zona de cocción.
Prestar atención cuando utilice aparatos eléctricos adicionales (por ej., batidoras, tostadoras, etc.). Los cables de conexión no deben entrar nunca en contacto con las zonas de cocción calientes.
No utilizar chorros de vapor para limpiar el aparato. El vapor podría llegar a las partes eléctricas dañándolas y causar cortocircuitos.
No utilizar productos en spray en las proximidades del electrodoméstico cuando el mismo esté en funcionamiento. No utilizar productos en spray cuando el aparato todavía esté caliente. Los gases contenidos en el spray podrían incendiarse.
El fabricante declina toda responsabilidad por daños causados a personas o cosas, por no tener en cuenta las recomendaciones anteriores o por el mal uso incluso de una sola parte del aparato y la utilización de recambios no originales.
3. CUIDADO DEL MEDIOAMBIENTE
3.1 Nuestro cuidado del medioambiente
A efectos de las Directivas 2002/95/CE, 2002/96/CE, 2003/108/CE, relativas a la reducción del uso de sustancias peligrosas en los aparatos eléctricos y electrónicos, además de la eliminación de los residuos, el símbolo del cubo de basura tachado colocado en el aparato indica que el producto, al final de su vida útil debe ser recogido separadamente de otros residuos. El usuario deberá, por tanto, entregar el aparato que ha llegado al final de su vida útil a los centros adecuados de recogida selectiva de residuos eléctricos y electrónicos, o bien volver a entregarlo al vendedor en el momento de la compra de un aparato equivalente, en razón de uno a uno. La adecuada recogida selectiva para el envío posterior del aparato en desuso al reciclaje, al tratamiento y a la eliminación ecológicamente compatible contribuye a evitar posibles efectos negativos sobre el medioambiente y sobre la salud y favorece el reciclaje de los materiales de los que está compuesto el aparato. La eliminación no autorizada del producto por parte del usuario conlleva la aplicación de sanciones administrativas.
El producto no contiene sustancias en cantidades tales como para ser consideradas peligrosas para la salud y el medioambiente, en conformidad con las directivas europeas actuales.
3.2 Su cuidado del medioambiente
Para embalar nuestros aparatos se utilizan materiales no contaminantes, es decir, compatibles con el ambiente y reciclables. Rogamos su colaboración en cuanto a desechar correctamente el embalaje. Infórmese en su distribuidor o en las organizaciones competentes de la zona de las direcciones de los centros de recogida, reciclado y desecho de residuos.
No abandonar o dejar sin custodia el embalaje ni partes del mismo. Puede representar un peligro de asfixia para los niños, especialmente las bolsas de plástico.
Su antiguo aparato también debe desecharse correctamente.
Importante: llevar el aparato al organismo de la zona autorizado para la recogida de electrodomésticos que ya no se utilizan. Desechar correctamente estos aparatos permite recuperar materiales valiosos. Antes de desechar su electrodoméstico es importante quitarle las puertas y dejar las repisas como en la posición de uso, a fin de evitar que los niños, jugando, puedan quedar aprisionados en el interior. También es necesario cortar el cable de conexión a la red eléctrica y retirarlo junto con el enchufe.
4. CONOZCA SU APARATO

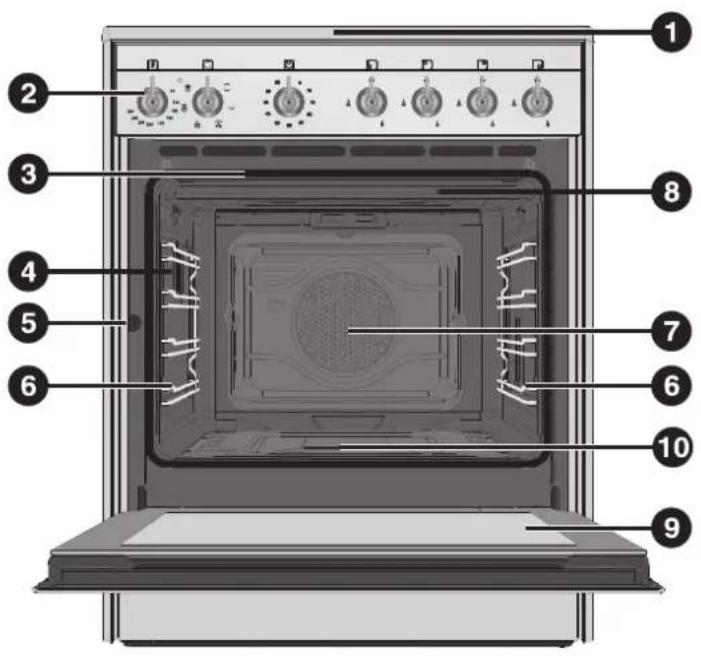

1 Encimera de cocción
2 Panel de mandos
3 Junta del horno
4 Lámpara del horno (doble, en algunos modelos)
5 Sensor de la puerta (sólo en algunos modelos)
6 Bastidor de soporte para rejillas/bandejas
7 Ventilador
8 Protección superior (sólo en algunos modelos)
9 Puerta
10 Quemador inferior de gas

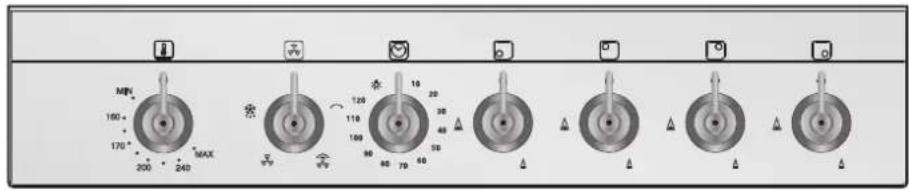

4.1 Descripción de los mandos del panel frontal
1 Mediante este mando es posible encender el quemador inferior dentro del horno. La selección de la temperatura de cocción se efectúa girando el mando en sentido antihorario al valor que se desea, comprendido entre MÍN. y MÁX. Para más información véase "7.8 Uso del quemador inferior".
Para encender la lámpara durante el uso del quemador inferior es necesario girar el mando cuentaminutos sobre el símbolo
4.1.2 Mando de selección de función
2 Mediante este mando es posible seleccionar las diferentes funciones del horno. Para más información véase "8. COCCIONES CON EL HORNO".
En las funciones de grill y grill ventilado, el encendido del testigo señala que el horno se está calentando. El apagado de este testigo indica que se ha alcanzado la temperatura programada.
4.1.3 Mando del temporizador cuentaminutos
3 Este mando permite programar el temporizador cuentaminutos. Los números corresponden a minutos primos. La regulación es progresiva y se pueden utilizar posiciones intermedias entre las cifras indicadas. Una vez concluido el tiempo seleccionado intervendrá una señal acústica, pero no se interrumpirá la cocción.
El cuentaminutos no interrumpe la cocción. Avisa sólo al usuario cuando han transcurrido los minutos programados.
4.1.4 Mando de los quemadores de la encimera
4 El encendido de la llama se obtiene presionando y girando el mando en sentido antihorario para situarlo sobre el símbolo de llama máxima ( Para regular la llama sitúe el mando en la zona entre el máximo ( △ el mínimo ( ). Para apagar el quemador sitúe el mando en posición ●
(El símbolo de al lado indica el quemador delantero izquierdo).
5. ACCESORIOS DISPONIBLES
NOTA: En algunos modelos no todos los accesorios están presentes.
Rejilla: es útil para soportar recipientes con alimentos en cocción.
Rejilla para bandeja: debe colocarse sobre una bandeja del horno, útil para cocinar alimentos que puedan gotear.
Bandeja de horno: útil para recoger las grasas provenientes de los alimentos ubicados sobre la rejilla superior.
Bandeja profunda del horno: es útil para cocer tartas, pizzas y dulces al horno.
Reducción de la rejilla: útil para utilizar recipientes pequeños.
Reducción WOK: útil para utilizar recipientes "WOK" (sartenes chinas).
Los accesorios del horno destinados a entrar en contacto con los alimentos son fabricados con materiales conformes a lo establecido por las leyes vigentes.
Pedido de accesorios:
- Los accesorios originales u opcionales pueden solicitarse a través de los Centros de Asistencia Autorizados.
- Utilizar sólo accesorios originales del fabricante.
5.1 Utilización de la rejilla o bandeja

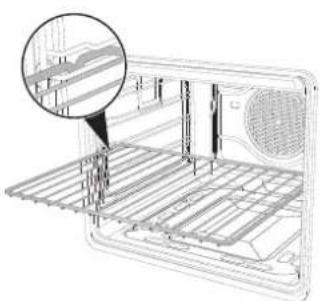

Las rejillas o las bandejas están dotadas de un bloqueo mecánico de seguridad que impide su extracción accidental. Para introducir correctamente la rejilla o la bandeja comprobar que este bloqueo está dirigido hacia abajo (como se muestra en la figura de al lado).
Para extraer, levantar ligeramente por delante la rejilla o bandeja.
El bloqueo mecánico (o el respaldo, si está presente) debe estar siempre dirigido hacia la parte trasera del horno.
Introducir las rejillas y las bandejas suavemente en el horno hasta que hagan tope.
En los modelos con guías, limpiar las bandejas antes de utilizarlas por primera vez. La operación de limpieza evita que los restos de fabricación dejen abrasiones leves en las paredes laterales del interior del horno al introducir las bandejas.
5.2 Utilización de la rejilla de apoyo
La rejilla de apoyo debe introducirse dentro de la bandeja (como se muestra en la figura). De este modo es posible efectuar el cocinado de alimentos recogiendo la grasa, separándola del alimento que se está cocinando.
5.3 Utilización de las rejillas de reducción

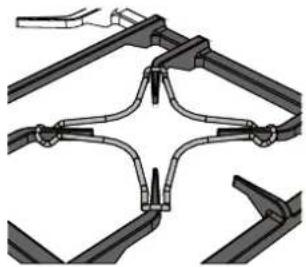

Las rejillas de reducción se apoyan en las rejillas de la encimera, como se muestra en la figura de al lado. Comprobar que están colocadas de forma estable.
El uso de la rejilla WOK está permitido únicamente si se utilizan los recipientes adecuados.
6.1 Advertencias y consejos generales
Antes de encender los quemadores de la encimera, verificar que las coronas de los quemadores estén colocadas correctamente en sus alojamientos con los casquetes correspondientes.
Antes de encender los quemadores levantar la tapa de cristal (si está presente); antes de cerrar la tapa, apagar todos los quemadores y esperar hasta que se enfríen.
6.2 Encendido de los quemadores de la encimera
Todos los accionamientos y los mandos del horno están ubicados en el panel frontal. A cada mando le corresponde, claramente indicado, un quemador. El aparato cuenta con un dispositivo de encendido electrónico. Para encender, sólo debe presionar el mando y girarlo en sentido antihorario hacia el símbolo de llama máxima hasta que encienda. Si no se enciende en los primeros 15 segundos, poner el mando a 0 y no intentar volver a encender el aparato durante 60 segundos. Una vez que se haya encendido, mantener presionado el mando durante algunos segundos para permitir el calentamiento del termopar. Puede ocurrir que el quemador se apague en el momento de soltar el mando: esto significa que el termopar no se ha calentado en la medida suficiente.
Esperar algunos instantes y repetir la operación manteniendo el mando presionado durante más tiempo.
Si los quemadores se apagan accidentalmente, interviene un dispositivo de seguridad que impide la salida del gas incluso con la válvula abierta. En este caso volver a situar el mando en posición de apagado y no intentar volver a encender el quemador durante al menos 60 segundos.
6.3 Consejos prácticos para el uso de los quemadores de la encimera
Para un mejor rendimiento de los quemadores y un consumo mínimo de gas es necesario: usar recipientes provistos de tapa y proporcionados con respecto al quemador para evitar que la llama roce los lados (véase el apartado "6.4 Diámetro de los recipientes"). Al producirse la ebullición, reducir la llama en la medida suficiente para impedir que el líquido rebose. En el caso de derrames y desbordamientos, eliminar el exceso de líquido de la encimera.
Durante la cocción, para evitar que la encimera se queme o se dañe, todos los recipientes o las planchas deben estar situados dentro del perímetro de la encimera. Todos los recipientes deben tener el fondo plano y uniforme.
En caso de apagado accidental de la llama, cerrar el mando de control y volver a intentar el encendido después de haber esperado 1 minuto por lo menos.
Proceder con mucho cuidado al utilizar grasas o aceites porque al recalentarse pueden inflamarse.
6.4 Diámetro de los recipientes


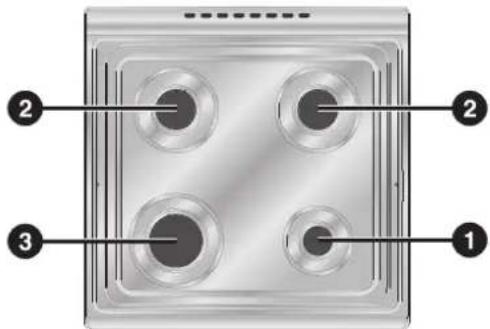

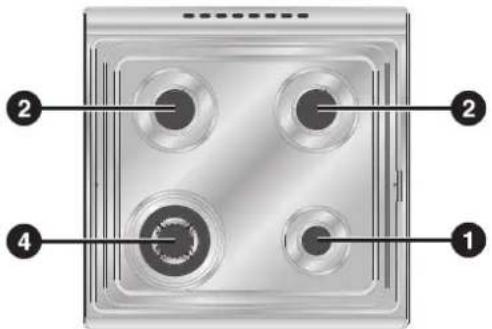

1 2 3Quemador ∅ min. (cm) ∅ max. (cm)
1 Auxiliar 12 14
2 Semirrápido 16 24
3 Rápido 18 26
4 Ultrarrápido 18 26
Para evitar daños al aparato o a los eventuales muebles adyacentes, todos los recipientes o las planchas deben estar situados dentro del perímetro de la encimera.
Prestar atención para que el cristal de la tapa no entre en contacto con ollas o sartenes calientes. El cristal podría rajarse y romperse debido al fuerte calor.
7. USO DEL HORNO
7.1 Antes de utilizar el aparato
- Quitar las posibles etiquetas (a excepción de la placa con los datos técnicos) de las bandejas, graseras o del hueco de cocción.
- Quitar las películas de protección que pueda haber en el exterior o en el interior del aparato, incluidos los accesorios, como bandejas, graseras, placa para pizza o de la cubierta del fondo.
- Antes de utilizar el aparato por primera vez quitar todos los accesorios del hueco del horno y lavarlos como se indica en el capítulo "9. LIMPIEZA Y MANTENIMIENTO".
Calentar al aparato vacío a la máxima temperatura, con el fin de eliminar los posibles residuos de fabricación, que podrían dar un olor desagradable a la comida.
7.2 Repisas de introducción
El horno dispone de 5 repisas para el posicionamiento de bandejas y rejillas a distintas alturas. Las alturas de introducción han de entenderse de abajo a arriba (véase la figura).
7.3 Compartimento armario (sólo en algunos modelos)
El compartimento armario se encuentra en la parte inferior de la cocina. Dentro del mismo, no colocar materiales inflamables como paños, papel, etc., colocar eventualmente los accesorios metálicos del aparato.
No abrir el compartimento armario mientras el horno esté encendido o esté aún caliente. Su temperatura interna puede ser muy elevada.
7.4 Tapa de cristal (sólo en algunos modelos)
La tapa de cristal templado con perfiles de aluminio permite proteger la encimera de cocción cuando no se utiliza el aparato.
Prestar atención para que el cristal de la tapa no entre en contacto con ollas o sartenes calientes. El cristal podría rajarse y romperse debido al fuerte calor.
La tapa debe estar alzada (en posición abierta) durante el uso del horno o de la encimera de cocción. Antes de encender los quemadores levantar la tapa de cristal; antes de cerrar la tapa, apagar todos los quemadores y esperar a que se enfríen.
7.5 Ventilación de enfriamiento
El aparato está equipado con un sistema de enfriamiento, que se activa al iniciar una cocción, a excepción de si se usa solamente el quemador de gas, cuando el inicio está retrasado. El funcionamiento del ventilador causa un flujo normal de aire que sale de la parte posterior del aparato y que puede continuar durante un breve periodo de tiempo incluso una vez apagado el aparato.
7.6 Iluminación interna
La iluminación interna del horno entra en funcionamiento seleccionando una función cualquiera, a excepción durante el uso sólo del quemador inferior donde es necesario girar el mando cuentaminutos
sobre el símbolo
7.7 Advertencias y consejos generales para la utilización
 | Todas las cocciones deben efectuarse con la puerta cerrada. La fuga de calor podría ocasionar peligros. | |
 | Durante la cocción, se recomienda no cubrir el fondo del horno con papel de aluminio y no apoyar ollas o bandejas para evitar dañar la capa de esmalte. En caso de que se desee utilizar papel de horno, se debe colocar de manera que no impida la circulación del aire caliente dentro del horno. | |
 | Para una óptima cocción, se aconseja colocar la vajilla en el centro de la rejilla. |  |
 | Para evitar que el posible vapor contenido en el horno pueda causar molestias, abrir la puerta en dos tiempos: mantenerla semiabierta (apróx. 5 cm) durante 4-5 segundos y después abrirla completamente. Si es necesario intervenir en las comidas, será necesario dejar la puerta abierta el menor tiempo posible para evitar que la temperatura en el interior del horno descienda hasta el punto de perjudicar el éxito de la cocción. |  |
| Con el fin de evitar la excesiva formación de condensación en el cristal interno del horno, una vez concluida la cocción se recomienda no dejar alimentos calientes en el interior del horno durante un tiempo prolongado. | ||
 | Durante la cocción de dulces o verduras podrían producirse fenómenos de excesiva condensación en el cristal. Para evitar esto, abra la puerta un par de veces durante la cocción prestando mucha atención. | |
 | Para evitar sobrecalentamientos, la tapa del aparato (si está presente) debe estar siempre alzada cuando se utiliza el horno. | |
 | Calentar al aparato vacío a la máxima temperatura, con el fin de eliminar los posibles residuos de fabricación, que podrían dar un olor desagradable a la comida. | |
7.8 Uso del quemador inferior
7.8.1 Encendido electrónico de chispa
Abrir completamente la puerta del horno, presionar y girar en sentido antihorario el mando del termostato entre los valores MÍN. y MÁX.; automáticamente se activa el encendedor eléctrico de chispa. Una vez que se haya encendido, mantener presionado el mando durante algunos segundos para permitir el calentamiento del termopar. Si tras 15 segundos el quemador no se ha encendido, suspender el intento de encendido, dejar abierta la puerta del horno y no volver a intentar el encendido hasta pasado 1 minuto.
El quemador inferior no puede ser encendido con la puerta cerrada.
7.8.2 Encendido manual
En caso de falta de corriente eléctrica el horno puede ser encendido manualmente. Abrir completamente la puerta del horno, presionar y girar en sentido antihorario el mando del termostato entre los valores MÍN. y MÁX.; encender una cerilla larga y pasar la llama a través de las ranuras frontales centrales en el fondo del horno (como se indica en la figura). En alternativa utilizar un encendedor eléctrico de boquilla. Una vez que se haya encendido, mantener presionado el mando durante algunos segundos para permitir el calentamiento del termopar. Si tras 15 segundos el quemador no se ha encendido, suspender el intento de encendido, dejar abierta la puerta del horno y no volver a intentar el encendido hasta pasado 1 minuto.
En el caso de apagado accidental del quemador, poner el mando en la posición de apagado (0) y no intentar volver a encenderlo hasta pasado 1 minuto.
7.9 Uso del grill eléctrico
Mediante el mando de selección de funciones seleccionar una de las funciones entre grill y grill ventilado. Para más información véase "8. COCCIONES CON EL HORNO".
El encendido del quemador de gas desactivará la resistencia del grill eléctrico. En ningún caso es posible utilizar el quemador inferior y el grill eléctrico al mismo tiempo.
- La duración del ciclo de cocción con grill no deberá superar nunca los 60 minutos.
- Durante y después del uso del grill, las partes accesibles pueden alcanzar y mantener elevadas temperaturas, por tanto, los niños deben permanecer a debida distancia del aparato.
8. COCCIONES CON EL HORNO
GRILL:
El calor que proviene de la resistencia grill permite obtener resultados de asado óptimos sobre todo con carnes de espesor medio / pequeño y, junto con el asador (cuando está previsto), permite dar al final de la cocción un dorado uniforme. Ideal para salchichas, costillares, beicon. Esta función permite asar de forma uniforme grandes cantidades de comida, sobre todo carnes. (4ª o 5ª repisa).
GRILL VENTILADO:
El aire producido por el ventilador suaviza la onda de calor generada por el grill, permitiendo un asado óptimo también para alimentos de gran espesor. Ideal para trozos grandes de carne (por ejemplo, brazuelo de cerdo). Se aconseja utilizar la 4ª repisa.
VENTILADOR:
Esta función es útil para activar la ventilación durante el uso del quemador de gas inferior. El aire que produce el ventilador ayuda a uniformar el calor dentro del horno.
DESCONGELACIÓN:
La descongelación rápida se ve favorecida por la activación del ventilador correspondiente que garantiza una distribución uniforme de aire dentro del horno. (Se aconseja utilizar la 1ª o 2ª repisa).
8.1 Consejos y trucos de cocción
8.1.1 Consejos generales
- Se aconseja introducir los alimentos en el horno tras calentarlo previamente. Introducir los alimentos en el horno únicamente después de que el testigo de cocción se haya apagado.
- Si se cocina en varios niveles, se aconseja utilizar una función ventilada para obtener una cocción uniforme en todas las repisas.
- En general, no se pueden reducir los tiempos de cocción aumentando las temperaturas (los alimentos podrían cocinarse mucho por fuera y poco por dentro).
- Durante la cocción de dulces o verduras podrían producirse fenómenos de excesiva condensación en el cristal. Para evitar esto, abrir la puerta un par de veces durante la cocción prestando mucha atención.
- Para un precalentamiento rápido, usar la función ventilada; luego seleccionar la función deseada.
8.1.2 Consejos para la cocción de carnes
- Los tiempos de cocción, especialmente los de la carne, varían según el grosor, la calidad del alimento y el gusto del consumidor.
- Se aconseja utilizar un termómetro para carnes durante la cocción de asados o simplemente presionar con una espumadera el asado para saber si está listo: si es duro está listo; de lo contrario, deberá cocinarse todavía durante varios minutos.
8.1.3 Consejos para la cocción de dulces y galletas
- Utilizar preferiblemente moldes para dulces oscuros de metal, ya que ayudan a absorber mejor el calor.
- La temperatura y la duración de la cocción dependen de la calidad y de la consistencia del amasijo.
- Comprobar si el dulce está hecho por dentro: al finalizar la cocción, introducir un palillo en el punto más alto del dulce. Si la masa no se pega al palillo, el dulce está hecho.
- Si el dulce se desinfla al sacarlo del horno, en la siguiente cocción deberá disminuir la temperatura programada unos 10°C seleccionando un tiempo superior de cocción.
8.1.4 Consejos para la descongelación y el leudado
- Se aconseja colocar los alimentos congelados en un recipiente sin tapa en la primera repisa del horno.
- Los alimentos deben descongelarse sin el envase.
- Coloque los alimentos que vayan a descongelarse de forma homogénea evitando que se sobrepongan unos encima de otros.
- Al descongelar la carne se aconseja utilizar una rejilla colocada en la segunda repisa donde vayan a colocarse los alimentos y una bandeja colocada en la primera repisa. De esta forma, los alimentos no estarán en contacto con el líquido de descongelación.
- Las partes más delicadas pueden cubrirse con una película de aluminio.
- Para obtener un leudado adecuado se recomienda posicionar en el piso del horno un recipiente con agua.
8.1.5 Consejos para las cocciones con Grill y Grill ventilado
- Con la función Grill, el asado de carnes puede ser efectuado también metiéndolas en el horno frío, se aconseja precalentarlo si se desea cambiar el efecto de la cocción.
- En la función Grill ventilado 📄, se recomienda en cambio precalentar el horno antes del asado.
8.2 Tabla indicativa de las cocciones
| Alimentos Peso Función | Posición guía desde abajo | quemador inferior | quemador inferior + | ||||
| Temperatura °C | Tiempo (minutos) | Temperatura °C | Tiempo (minutos) | ||||
| PRIMEROS PLATOS | |||||||
| Lasaña 3 Kg - 3 230 - 240 50 - 60 230 - 240 45 - 50 | |||||||
| Canelones 2,5 Kg - 2 220 - 230 25 - 30 220 - 230 25 -30 | |||||||
| Pasta al horno 2,5 Kg - 2 220 - 230 25 - 30 220 - 230 25 - 30 | |||||||
| CARNE | |||||||
| Pollo asado 1,2 Kg - 2 200 - 210 80 - 90 200 - 210 75 - 80 | |||||||
| Muslo de pavo | 3 Kg - 2 200 - 210 90 - 100 200 - 210 | 90 - 100 | |||||
| Lomo de cerdo | 1,2 Kg - 2 210 - 220 70 - 75 200 - 210 | 90 - 100 | |||||
| Conejo asado | 1,5 Kg - 2 200 - 210 75 - 80 200 - 210 75 - 80 | ||||||
| Cordero | 1,5 Kg - 2 200 - 210 90 - 95 200 - 210 90 - 95 | ||||||
| CARNES PARA ASAR | 1° lado 2° lado | 1° lado 2° lado | |||||
| Chuleta de cerdo | 1 Kg | Grill vent. | 3 | - | 15 | 8 | - |
| Hamburguesas | 1 Kg | Grill | 4 | - | 11 | 7 | - |
| Salchichas | 1.5 | Grill | 4 | - | 15 | 5 | - |
| Costillar | 1.5 | Grill vent. | 4 | - | 15 | 5 | - |
| Brochetas de carne | 1.5 | Grill | 4 | - | 11 | 10 | - |
| PESCADO | |||||||
| Caballa | 8 Kg - 2 180 - 190 25 - 30 180 - 190 25 - 30 | ||||||
| Trucha salmonada | 1,3 Kg - 2 180 - 190 35 - 40 180 - 190 35 - 40 | ||||||
| Rodaballo | 1 Kg - 2 180 - 190 25 - 30 180 - 190 25 - 30 | ||||||
| PESCADOS PARA ASAR | |||||||
| Brochetas de pescado | 1 Kg | Grill | 4 | - | 7 | 3 | - |
| PAN y HOGAZAS | |||||||
| Pizza | 1 Kg | - | 2 | 240 | 12 - 15 | 240 | 12 - 15 |
| Pan | 1 Kg | - | 2 | 200 | 20 - 25 | 200 | 20 - 25 |
| Hogaza | 1 Kg | - | 2 | 200 | 20 - 25 | 180 | 20 - 25 |
| DULCES | |||||||
| Galletas de pastaflora | 1 Kg - 1 | 190 | 18 | 180 | 18 | ||
| Tarta paraíso | 1 Kg - 1 | 190 | 50 - 55 | 180 | 55 - 60 | ||
| Tarta de mermelada | 1 Kg | - | 1 | 190 | 35 - 40 | 180 | 35 - 40 |
| Rosquillas | 1,2 Kg | - | 1 | 190 | 15 - 50 | 180 | 50 -55 |
Los tiempos indicados en las siguientes tablas no incluyen los tiempos de precalentamiento y son indicativos.
9. LIMPIEZA Y MANTENIMIENTO
No utilizar chorros de vapor para limpiar el aparato. El vapor podría llegar a las partes eléctricas dañándolas y causar cortocircuitos.
ATENCIÓN: Para su seguridad, antes de realizar operaciones de limpieza o de mantenimiento extraordinario de cualquier tipo, se aconseja el uso de guantes de protección.
No utilizar en las partes de acero o tratadas en su superficie con acabados metálicos (por ej. anodizaciones, niquelados, cromados), productos para la limpieza que contengan cloro, amoniaco o lejía.
Se aconseja utilizar productos para la limpieza distribuidos por el fabricante.
9.1 Limpieza del acero inoxidable
Para una buena conservación del acero inoxidable es necesario limpiarlo regularmente después de cada uso, dejándolo enfriar previamente.
9.2 Limpieza ordinaria diaria
Para limpiar y conservar las superficies de acero inoxidable utilizar siempre y solamente productos específicos que no contengan abrasivos o sustancias ácidas a base de cloro.
Modo de uso: verter el producto sobre un paño húmedo y pasarlo por la superficie, aclarar cuidadosamente y secar con un trapo suave o con un paño de microfibra.
9.3 Manchas de comida o restos
No utilizar en ningún caso esponjas de acero ni rasquetas cortantes para no dañar las superficies.
Se deben utilizar productos normales no abrasivos y utensilios de cocina de madera o de material plástico. Enjuagar cuidadosamente y secar con un trapo suave o con un paño de microfibra.
Evitar dejar secar dentro del horno restos de alimentos de base azucarada (p.ej. mermelada). Secándose durante demasiado tiempo, tales residuos podrían dañar el esmalte que cubre las paredes del horno.
9.4 Limpieza de los componentes de la encimera de cocción
9.4.1 Las rejillas
Extraer las rejillas y limpiarlas con agua templada y detergente no abrasivo, teniendo cuidado de quitar cualquier incrustación. Secarlas con cuidado y colocarlas nuevamente en la encimera de cocción.
El contacto continuo de las rejillas con la llama podrá provocar con el tiempo una alteración del esmalte en proximidad de las zonas expuestas al calor. Se trata de un fenómeno completamente natural que no perjudica en absoluto la funcionalidad de este componente.
No lavar estos elementos en el lavavajillas.
9.4.2 Los casquetes y las coronas quemador
Los casquetes y las coronas del quemador pueden extraerse para facilitar la limpieza. Lavar todos los componentes con agua caliente y detergente no abrasivo, teniendo cuidado de eliminar cualquier incrustación y esperar a que estén perfectamente secos.
Volver a montar las coronas quemador, asegurándose de que están colocadas en sus alojamientos con sus respectivos casquetes, teniendo cuidado de que los orificios A de los quemadores coincidan con las bujías y los termopares.
No lavar estos elementos en el lavavajillas.
9.4.3 Las bujías y los termopares
Para un buen funcionamiento las bujías de encendido y los termopares deben estar siempre bien limpios. Controlarlos frecuentemente y, si es necesario, limpiarlos con un paño húmedo. Los posibles restos secos deben ser eliminados con un palito de madera o una aguja.
No utilizar en las partes de acero o tratadas en su superficie con acabados metálicos (por ej. anodizaciones, niquelados, cromados), productos para la limpieza que contengan cloro, amoniaco o lejía.
9.5 Limpieza del horno
Para una buena conservación del horno, es necesario limpiarlo regularmente después de dejarlo enfriar.
- Retirar todas las partes extraíbles.
- Limpiar las rejillas del horno con agua caliente y detergentes no abrasivos, enjuagarlas y secarlas.
- La puerta puede ser desmontada a fin de facilitar las operaciones de limpieza (véase apartado "10.2 Desmontaje de la puerta").
Es conveniente hacer funcionar el horno al máximo durante 15/20 minutos después de haber utilizado productos específicos de limpieza, con el fin de eliminar los residuos presentes en su interior.
Una vez concluidas las precedentes operaciones es conveniente secar bien las partes húmedas.
9.5.1 Extracción de los bastidores guía (si están presentes)
La extracción de los bastidores guía permite una limpieza más fácil de las paredes laterales; además, es una operación que se debe efectuar cada vez que se utilice el ciclo de limpieza automático (sólo en algunos modelos).
Para retirar los bastidores guía:

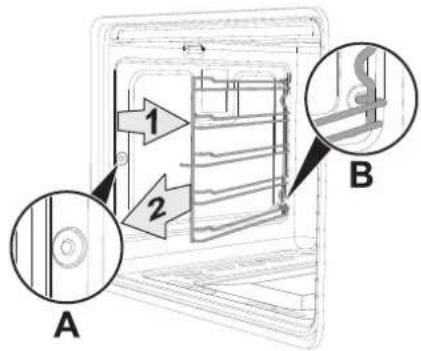

1 Tirar del bastidor hacia el interior del horno hasta desengancharlo del encastrado A.
2 Sacarlo de sus asientos situados en la parte trasera B.
Al finalizar la limpieza repetir las operaciones que se acaban de describir para volver a poner los bastidores guía.
Se aconseja mantenerlos siempre muy limpios. Utilizar papel absorbente de cocina. En caso de suciedad persistente, lavarlos con una esponja húmeda y detergente común.
No utilizar detergentes abrasivos ni corrosivos para limpiar los cristales de la puerta (por ej.: productos en polvo, quitamanchas o esponjas metálicas). No utilizar materiales ásperos, abrasivos o rascadores metálicos afilados para limpiar las puertas de cristal del horno, dado que pueden rayar su superficie.
9.5.3 Limpieza de la junta
Para mantener limpia la junta, usar una esponja no abrasiva con agua tibia. La junta debe ser suave y elástica (excepto en los modelos pirolíticos).
En los modelos pirolíticos, con el tiempo, la junta podría aplastarse perdiendo su forma inicial. Para restaurarla, pellizar todo el perímetro de la junta. Esta operación es útil también para eliminar la suciedad de la misma.
10. MANTENIMIENTO EXTRAORDINARIO
Periódicamente, el horno necesita pequeñas intervenciones de mantenimiento o sustitución de las partes sujetas a desgaste como las juntas, las lámparas, etc. A continuación se proporcionan las instrucciones específicas para cada intervención de este tipo.
Antes de cada intervención que requiera el acceso a partes bajo tensión, es necesario desconectar la alimentación eléctrica del aparato.
ATENCIÓN: Para su seguridad, antes de realizar operaciones de limpieza o de mantenimiento extraordinario de cualquier tipo, se aconseja el uso de guantes de protección.
10.1 Sustitución de la lámpara de iluminación
En el caso de que fuese necesario sustituir una lámpara, porque está desgastada o quemada, quitar los bastidores guía véase "9.5.1 Extracción de los bastidores guía (si están presentes)".

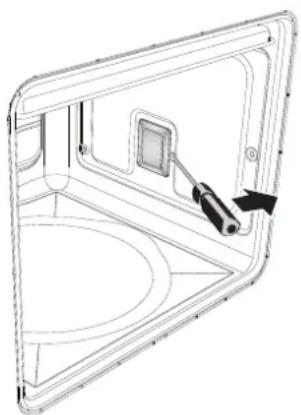

A continuación, quitar la cubierta de la lámpara usando una herramienta (por ej. un destornillador).
Para retirar la lámpara, desenroscarla (para lámparas de filamento) o deslizarla (para lámparas halógenas) en el sentido indicado. Cambiar la lámpara por otra similar (25W para lámparas de filamento, o 40W para las halógenas).
No tocar las lámparas halógenas directamente con los dedos; utilizar una cubierta aislante.
10.2 Desmontaje de la puerta

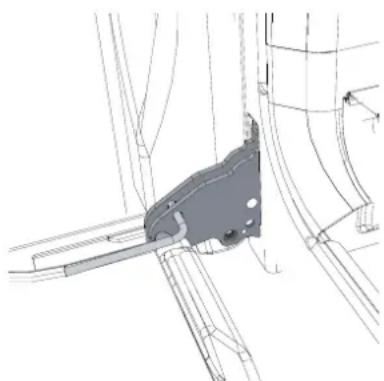

Abrir completamente la puerta. Introducir un perno en el orificio de la bisagra. Repetir la operación en ambas bisagras.
Para volver a montar la puerta introducir las bisagras en las ranuras correspondientes situadas en el horno asegurándose de que las canaladuras C se apoyen completamente en la base de las ranuras. Bajar la puerta hacia abajo y una vez posicionada quitar los pernos de los agujeros de las bisagras.
10.3 Desmontaje de la junta (excluyendo los modelos pirolíticos)
Para realizar una limpieza exhaustiva del horno, es posible retirar la junta de la puerta.
En los cuatro lados se encuentran puestos ganchos que la fijan al borde del horno. Tirar hacia el exterior los bordes de la junta para separar los ganchos. La junta debe cambiarse cuando pierde la elasticidad y se endurece.
10.4 Desmontaje de los cristales internos
Se aconseja mantenerlos siempre muy limpios. Para facilitar las operaciones de limpieza, se puede retirar la puerta (consultar 10.2 Desmontaje de la puerta) y colocarla sobre un paño o abrirla y bloquear las bisagras para extraer los cristales. Los cristales que componen la puerta pueden desmontarse completamente siguiendo las instrucciones proporcionadas a continuación.
Atención: Antes de extraer los cristales controlar que al menos una de las bisagras de la puerta haya quedado bloqueada en posición de apertura, tal como se describe en el apartado “10.2 Desmontaje de la puerta”. Esta operación podría ser necesaria también durante la fase de extracción de los cristales, en caso de desbloqueo accidental de la puerta.
Extracción del cristal interior:
- Tirar del cristal interior hacia arriba delicadamente por la parte trasera siguiendo el movimiento que indican las flechas (1).
- Tirar entonces de la parte delantera del cristal hacia arriba (2).
- De este modo se desencajan los 4 pernos fijados al cristal de sus asientos en la puerta del horno.
Extracción de los cristales intermedios:
- (modelos pirolíticos) se encuentran dos cristales intermedios acoplados mediante 4 bloques. Quitar los cristales intermedios levantándolos hacia arriba.
- (otros modelos) puede haber un cristal intermedio; si es así, quitarlo tirando de él hacia arriba.
Limpieza:
- Ahora es posible limpiar el cristal exterior y los cristales que se han extraído anteriormente. Utilizar papel absorbente de cocina. En caso de suciedad persistente lavar con una esponja húmeda y detergente neutro.
Recolocación de los cristales:

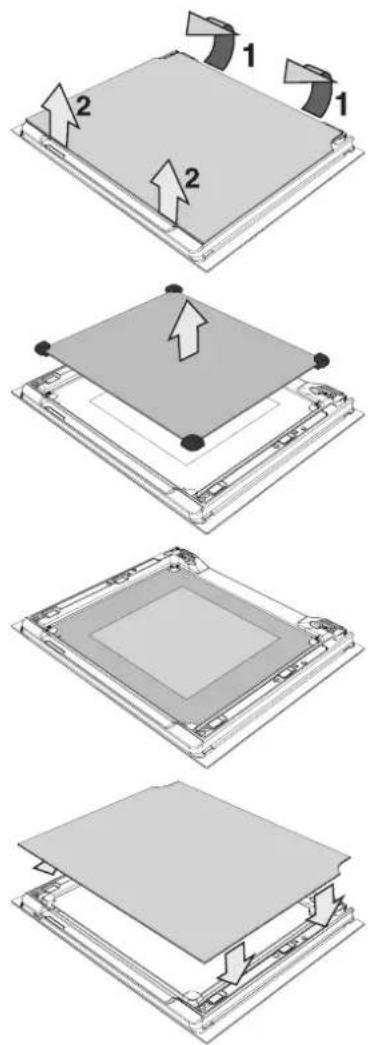

- Volver a introducir los cristales en el orden inverso a su extracción.
- Volver a colocar el cristal interior teniendo cuidado de centrar y encajar los 4 pernos fijados al cristal en sus asientos en la puerta del horno mediante una ligera presión.
11.1 Montaje en muebles de cocina
Los contrachapados, las colas o los revestimientos plásticos de los muebles adyacentes deber ser termorresistentes (no inferior a 90°C). Si no son suficientemente termorresistentes, podrían deformarse con el tiempo.
El aparato debe ser instalado por un técnico cualificado, respetando las normas vigentes. Según el tipo de instalación pertenece a la clase 2-subclase 1 (Fig. A - Fig. B) o a la clase 1 (C).

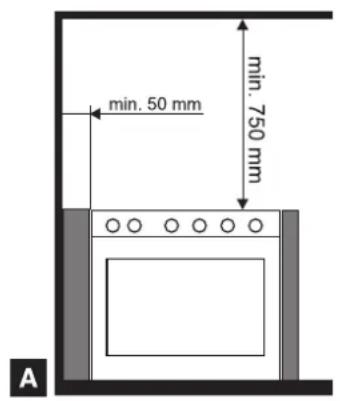

Se puede arrimar a una pared, siempre que ésta sea más alta que el plano de trabajo, dejando una distancia mínima de 50 mm entre la misma y el costado del aparato, tal como se ilustra en los dibujos A y C referentes a los tipos de instalación.
Los muebles colgantes situados sobre la encimera deben quedar a una distancia mínima de 750 mm de la misma. En el caso de la instalación de una campana de aspiración, la distancia puede reducirse a 650 mm.
B Aparato empotrado (Clase 2, subclase 1)
C Aparato de libre instalación (Clase 1)
El aparato puede ser instalado sólo en locales permanentemente ventilados, tal como lo establecen las normas vigentes. El local en que está instalado el aparato debe contar con entrada de aire en cantidad suficiente en función de las necesidades de combustión normal del gas y del necesario recambio de aire del local mismo. Las bocas de admisión del aire, protegidas mediante rejillas, habrán de ser debidamente dimensionadas según las normas vigentes y colocadas de manera que no puedan ser obstruidas ni siquiera parcialmente.
El aparato deberá ser mantenido adecuadamente ventilado para eliminar el calor y la humedad producidos por las cocciones: en particular, después de un uso prolongado, es aconsejable abrir una ventana o aumentar la velocidad de los eventuales ventiladores.
La descarga de los humos de la combustión puede efectuarse mediante campanas conectadas a una chimenea de tiro natural de segura eficiencia, o bien mediante aspiración forzada. Un sistema eficiente de aspiración requiere un cuidadoso diseño de parte de un especialista habilitado para ejecutarlo, quien deberá respetar las posiciones y las distancias indicadas por las normas. Al concluir su intervención, el instalador tendrá que expedir un certificado de conformidad.
1 Evacuación por medio de una campana.
2 Evacuación sin campana.
A En chimenea individual de tiro natural.
B En chimenea individual con electroventialdor.
C Directamente a la atmósfera externa con electroventilador de pared o en vidrio.
D Directamente a la atmósfera externa sobre pared.
Aire
← Productos de la combustión
Electroventilador
 | Una vez completada la instalación, comprobar la presencia de eventuales pérdidas por medio de una solución jabonosa, nunca con una llama. | |
 | El par de apriete entre manguitos que incorporan la junta debe estar entre 10-15 Nm. | |
 | Después de cada intervención sobre el aparato, verificar que las conexiones de gas tengan un apriete correcto. | |
 | Si el aparato fuera utilizado con gas líquido, utilizar un regulador de presión conforme a las normas vigentes y efectuar la conexión en la bombona de gas en conformidad con las disposiciones referidas en las normas vigentes.Comprobar que la presión de alimentación respete los valores indicados en la tabla “12.5 Tabla de características de los quemadores e inyectores”. |  |
11.3.1 Conexión con tubo de goma
 | ATENCIÓN: Las siguientes instrucciones son válidas únicamente para las instalaciones pertenecientes a la Clase 1. Véase la fig. C en el capítulo “11.1 Montaje en muebles de cocina”. |
 | La conexión con un tubo de goma, conforme a lo dispuesto por la normativa vigente, sólo se puede realizar si el tubo queda accesible para su inspección en toda su longitud. |
 | El diámetro interno del tubo debe ser de 8 mm para el GAS LÍQUIDO y de 13 mm para el GAS METANO y GAS CIUDAD. |
La puesta en funcionamiento con tubo de goma conforme a la norma vigente deberá efectuarse de modo que la longitud del tubo no supere 1,5 metros de longitud; controlar que el tubo no entre en contacto con piezas móviles y que no sea aplastado.
Comprobar que se cumplan íntegramente las siguientes condiciones:
- que el tubo esté fijado al conector manguera con abrazaderas de seguridad;
- que en ningún punto de su recorrido el tubo esté en contacto con paredes calientes (máx. 50 °C);
- que el tubo no esté sujeto a ninguna fuerza de tracción o tensión ni presente curvas estrechas o estrangulamientos;
- que el tubo no esté en contacto con objetos o aristas cortantes;
- si el tubo no se presenta perfectamente hermético y es causa de dispersión de gas en el ambiente, no intentar repararlo: sustituirlo por un tubo nuevo;
- verificar que no se haya alcanzado la fecha de caducidad serigrafiada en la superficie del tubo.
Efectuar la conexión a la red del gas utilizando un tubo de goma que reúna las características indicadas por las normas vigentes (controle que la sigla de esta norma esté impresa en el tubo).

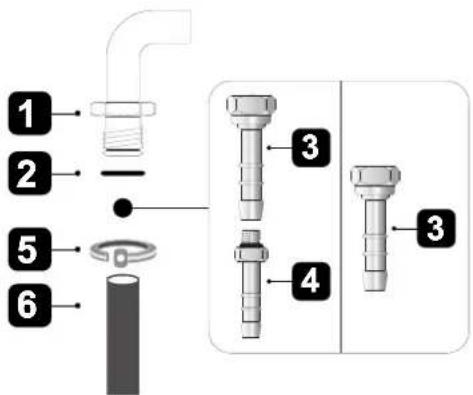

Enroscar cuidadosamente el conector manguera 3 al manguito del gas 1 (rosca de ½ pulg. ISO 228-1) del aparato intercalando la junta 2. Según el diámetro del tubo del gas utilizado es posible enroscar también el conector manguera 4 al conector manguera 3. Después de haber apretado el conector manguera (o los conectores manguera) calzar el tubo de gas 6 en el conector manguera y fijarlo con la abrazadera 5 conforme a las normas vigentes.
ATENCIÓN: Las siguientes instrucciones son válidas para todos los tipos de instalación; véanse las figuras A, B, C en el capítulo "11.1 Montaje en muebles de cocina".
Utilizar exclusivamente tubos flexibles de acero de pared continua de acuerdo con las normas vigentes, con una longitud máxima de 2 metros.
Este tipo de instalación puede ser utilizada tanto en aparatos empotrados como en aparatos en instalación libre.
Efectuar la conexión a la red del gas utilizando un tubo flexible de acero de pared continua conforme a las características indicadas por la normativa vigente.
Enroscar cuidadosamente la junta 3 a la junta del gas 1 (rosca de ½ pulg. ISO 228-1) del aparato intercalando la junta 2.
ATENCIÓN: Las siguientes instrucciones son válidas para todos los tipos de instalación; véanse las figuras A, B, C en el capítulo "11.1 Montaje en muebles de cocina".
Utilizar exclusivamente tubos flexibles de acero de pared continua de acuerdo con las normas vigentes, con una longitud máxima de 2 metros.
Este tipo de instalación puede ser utilizada tanto en aparatos empotrados como en aparatos en instalación libre.
Efectuar la conexión a la red del gas utilizando un tubo flexible de acero de pared continua conforme a las características indicadas por la normativa vigente.
Enroscar cuidadosamente la junta 3 a la junta del gas 1 (rosca de ½ pulg. ISO 228-1) del aparato intercalando la junta 2. Aplicar material aislante en la rosca de la junta 3, tras lo cual enroscar el tubo flexible de acero 4 a la junta 3.
La conexión eléctrica del aparato debe ser realizada por un técnico cualificado.
Antes de cada intervención, se debe desconectar el aparato de la alimentación eléctrica.
Es obligatorio efectuar la conexión a tierra según las modalidades referidas en las normativas de seguridad de la instalación eléctrica.
En caso de realizarse la conexión a la red eléctrica a través de la toma de corriente y del enchufe, ambos deberán ser del mismo tipo y deberán ser conectados al cable de alimentación de acuerdo a las normas vigentes. La toma tendrá que quedar accesible cuando el aparato esté empotrado. NO DESENCHUFAR NUNCA EL ENCHUFE TIRANDO DEL CABLE.
En caso de sustitución: el cable de toma de tierra debe tener una longitud mayor que la de los cables de conducción de la corriente, de modo tal que si el cable de alimentación es arrancado de la toma, el cable de toma a tierra sea el último en desconectarse.
Evitar el uso de reducciones, adaptadores o derivadores, ya que podrían provocar calentamiento o quemaduras.
Si se utiliza una conexión fija, es necesario disponer previamente en la línea de alimentación del aparato de un dispositivo de interrupción omnipolar a una distancia de apertura de los contactos igual o superior a 3 mm, situado en una posición fácilmente accesible y cercana al aparato.
El fabricante declina toda responsabilidad por daños causados a personas o cosas, por no tener en cuenta las recomendaciones anteriores o por el mal uso incluso de una sola parte del aparato.
| TIPOLOGÍA DEL APARATO (CM) | TIPOS DE CONEXIÓN POSIBLES | TIPOS DE CABLE (si no está presente) | |
| 60 | 220 - 240 V 1N~ | de tres polos 3 × 1,5 mm^2  | H05V2V2-F |
- Utilizar cables resistentes a una temperatura de al menos 90°C de tipo H05V2V2-F.
- Los valores indicados más arriba hacen referencia a la sección del conductor interno.
- El par de apriete de los tornillos de los conductores de alimentación de la bornera debe ser de 1,5-2 Nm.
- Los cables de alimentación mencionados están dimensionados tomando en consideración el factor de simultaneidad (en conformidad con la norma EN 60335-2-6).
11.5 Ubicación del respaldo (sólo en algunos modelos)
El respaldo debe estar siempre correctamente colocado y fijado en el aparato.
1 Desenroscar las 2 tuercas (B) ubicadas en la parte posterior de la encimera.
2 Posicionar el respaldo sobre la encimera, haciendo corresponder los ejes (C con los agujeros D).
3 Fijar el respaldo a la encimera atornillando los tornillos (A).
11.6 Posicionamiento y nivelación del aparato
Una vez efectuadas las conexiones eléctrica y/o del gas, nivelar el aparato respecto del pavimento mediante sus cuatro patas regulables. Para conseguir la estabilidad es indispensable que el aparato quede correctamente nivelado en el suelo.
12. ADAPTACIÓN A LOS DISTINTOS TIPOS DE GAS
ANTES DE EFECTUAR CUALQUIER INTERVENCIÓN, ES NECESARIO DESCONECTAR LA ALIMENTACIÓN ELÉCTRICA DEL APARATO.
Aparato regulado para gas:
METANO G20 (2H) presión 20 mbar (ver la etiqueta del producto)
Si fuera necesario el funcionamiento con otros tipos de gas, es preciso sustituir los inyectores en los quemadores y regular la llama mínima en las llaves del gas.
Para sustituir los inyectores, seguir las indicaciones del apartado a continuación.
12.1 Sustitución de los inyectores de la encimera de cocción
1 Retirar las rejillas, extraer todos los casquetes y las coronas de los quemadores para acceder a las tazas de los quemadores.
2 Utilizar una llave de tubo de 7 mm para desenroscar los inyectores;
3 Proceder a sustituir los inyectores de los quemadores de acuerdo al tipo de gas a emplear (véase 12.5 Tabla de características de los quemadores e inyectores).
4 Reinstalar correctamente los quemadores en sus respectivos alojamientos.
12.2 Sustitución del inyector del quemador inferior

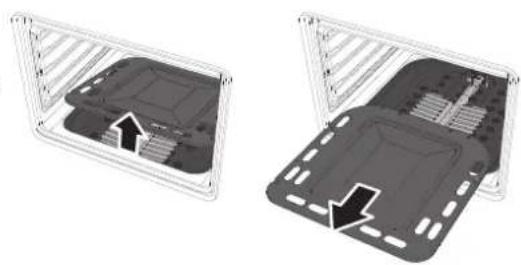

1 Sacar del hueco del horno cualquier posible accesorio (como sartenes, rejillas, etc.).
2 Levantar la bandeja del horno y extraerla hacia el exterior, como se muestra en la figura.
3 Aflojar los tornillos A y B de fijación.
4 Alejar el bloque que une termopar y candelilla fijado por el tornillo A.
5 Extraer el quemador hacia afuera hasta que se pueda acceder al inyector.
6 Mediante una llave de tubo de 7 mm sustituir el inyector, introduciendo el correspondiente al tipo de gas a usar (véase 12.5 Tabla de características de los quemadores e inyectores).
12.3 Disposición de los quemadores
1
Auxiliar
2
Semirrápido
3
Rápido
4
Ultrarrápido
12.4 Operaciones finales
Después de haber realizado las operaciones de sustitución de los inyectores, reinstalar las coronas quemador, los casquetes quemador y las rejillas.
Después de regular el aparato para un gas diferente de aquél para cual ha sido regulado en fábrica, se debe cambiar la etiqueta de regulación de gas aplicada sobre el aparato con la etiqueta correspondiente al nuevo gas. La etiqueta se encuentra en el interior del envase de los inyectores (si está disponible).
12.4.1 Regulación del mínimo de los quemadores de la encimera para gas metano o gas ciudad
Encender el quemador y disponerlo en posición de mínimo. Extraer el mando de la llave del gas y accionar el tornillo de regulación que se encuentra al lado de la varilla de la llave (según los modelos), hasta obtener una llama mínima regular. Reinstalar el mando y verificar la estabilidad de la llama del quemador (girando rápidamente el mando desde la posición de máximo a la de mínimo, la llama no debería apagarse). Repetir esta operación en todas las llaves de gas.
12.4.2 Regulación del mínimo de los quemadores de la encimera para gas líquido
Para efectuar la regulación del mínimo con gas líquido, es necesario enroscar por completo en sentido horario el tornillo alojado al lado de la varilla de la llave.
12.4.3 Regulación del mínimo del quemador del horno de gas
1 Encender el quemador del horno y mantenerlo encendido al máximo durante 10/15 minutos.
2 Seguidamente poner el mando en correspondencia con la temperatura mínima.
3 Extraer el mando de la llave del gas y accionar el tornillo de regulación que se encuentra al lado de la varilla de la llave (según los modelos), hasta obtener una llama mínima regular.
4 Reinstalar el mando y verificar la estabilidad de la llama del quemador (girando rápidamente el mando desde la posición de máximo a la de mínimo, la llama no debería apagarse). Esta operación debe efectuarse con la puerta cerrada.
5 (Sólo para regulación diferente de gas líquido) Abrir y cerrar la puerta; si la llama se apaga es necesario aumentar el mínimo.
En el uso de gas líquido es necesario atornillar el tornillo de regulación hasta el final de su recorrido. En el caso de uso de gas metano o ciudad basta con desatornillar el tornillo de regulación algunas vueltas.
12.5 Tabla de características de los quemadores e inyectores
| Quemador | Caudal térmico nominal (kW) | GAS LÍQUIDO – G30/G31 28-30/37 mbar | |||
| Diámetro inyector(1/100 mm) | Caudal reducido (W) | Caudal(g/h G30) | Caudal(g/h G31) | ||
| Auxiliar 1.05 50 400 76 75 | |||||
| Semirrápido 1.8 65 500 131 129 | |||||
| Rápido 3.0 85 800 218 214 | |||||
| Ultrarrápido 3.5 94 1600 255 250 | |||||
| Horno 2.6 76 900 189 186 | |||||
| Quemador | Caudal térmico nominal (kW) | GAS METANO - G20 20 mbar | ||
| Diámetro inyector(1/100 mm) | Precámara(moldeada en el inyector) | Caudal reducido(W) | ||
| Auxiliar | 1.05 | 72 | (X) | 400 |
| Semirrápido 1.8 97 (Z) | 500 | |||
| Rápido | 3.0 | 115 | (Y) | 800 |
| Ultrarrápido | 3.5 | 133 | (S) | 1600 |
| Horno | 2.6 | 120 | - | 900 |
| Quemador | Caudal térmico nominal (kW) | GAS CIUDAD – G110 8 mbares | ||
| Diámetro del inyector(1/100 mm) | Precámara(moldeada en el inyector) | Caudal reducido(W) | ||
| Auxiliar | 1.05 | 145 | (8) | 400 |
| Semirrápido | 1.8 | 185 | (2) | 500 |
| Rápido | 3.0 | 260 | (3) | 800 |
| Ultrarrápido | 3.4 | 315 | (13) | 1200 |
| Horno | 2.6 | 245 | (13) | 900 |
Los inyectores para el gas ciudad pueden conseguirse en los centros de asistencia autorizados.
