Tipo de producto	Disipador de CPU con ventilador
Marca	Balam Rush
Modelo	Hydrox Pro HX20
Dimensiones del ventilador	120 x 120 x 25 mm
Dimensiones del disipador	130 x 76 x 155 mm
Peso	650 g
Material del disipador	Aluminio con base de cobre
Número de heatpipes	4
Velocidad del ventilador	800 - 1800 RPM (PWM)
Flujo de aire máximo	65 CFM
Nivel de ruido	18 - 32 dBA
Consumo de energía del ventilador	1.8 W
Conector	4 pines PWM
Compatibilidad con sockets	Intel LGA1200, LGA115x; AMD AM4, AM5
TDP máximo recomendado	150 W
Iluminación	Sin iluminación
Método de instalación	Con soporte de retroceso y tornillos
Limpieza	Usar aire comprimido o paño suave seco
Seguridad	No obstruir el flujo de aire; desconectar antes de limpiar
Reparabilidad	Ventilador reemplazable (estándar 120 mm)

Preguntas frecuentes - Hydrox Pro HX20 Balam Rush

¿Qué tipo de pasta térmica debo usar con el Hydrox Pro HX20?

Se recomienda usar una pasta térmica de alta calidad a base de silicona o metal líquido. El disipador no incluye pasta térmica pre-aplicada, así que debes aplicar una cantidad del tamaño de un guisante en el centro del procesador.

¿El Hydrox Pro HX20 es compatible con Intel LGA1700?

No, el Hydrox Pro HX20 solo es compatible con sockets Intel LGA1200 y LGA115x, no con LGA1700. Para compatibilidad con LGA1700, consulta otros modelos de Balam Rush.

¿Cómo instalo el disipador Hydrox Pro HX20 en una placa base AMD AM5?

El disipador incluye un soporte de retroceso para AM4/AM5. Debes retirar los ganchos originales de la placa, colocar el soporte y fijar el disipador con los tornillos incluidos. Aplica pasta térmica antes.

¿Qué hago si el ventilador del Hydrox Pro HX20 no gira?

Verifica que el conector de 4 pines esté bien conectado al cabezal CPU_FAN de la placa base. También asegúrate de que la velocidad PWM no esté configurada al mínimo en la BIOS. Si sigue sin girar, el ventilador podría estar defectuoso y debe reemplazarse.

¿Puedo controlar la velocidad del ventilador con software?

Sí, el ventilador es PWM de 4 pines, por lo que puedes controlar su velocidad desde la BIOS o con software como SpeedFan o MSI Afterburner.

¿Cuál es la temperatura máxima recomendada para la CPU con este disipador?

El Hydrox Pro HX20 está diseñado para mantener la CPU por debajo de 80°C bajo carga máxima (TDP de 150W). Temperaturas superiores pueden indicar una mala instalación o flujo de aire insuficiente en el gabinete.

¿Cómo limpio el disipador Hydrox Pro HX20?

Desconecta el equipo y usa aire comprimido para eliminar el polvo de las aletas y el ventilador. También puedes usar un paño suave ligeramente húmedo, evitando que entre líquido en el motor del ventilador.

¿El disipador incluye pasta térmica?

No, el Hydrox Pro HX20 no incluye pasta térmica. Debes adquirirla por separado. Se recomienda aplicar una capa fina antes de montar el disipador.

¿Cuál es la garantía del Hydrox Pro HX20?

Balam Rush ofrece una garantía de 2 años para el Hydrox Pro HX20 contra defectos de fabricación. La garantía no cubre daños por mal uso o modificaciones.

¿Puedo reemplazar el ventilador por uno de otro color?

Sí, el ventilador es de tamaño estándar 120 mm con montaje mediante tornillos. Puedes reemplazarlo por cualquier ventilador de 120 mm con conector PWM de 4 pines.

MANUAL DE USUARIO Hydrox Pro HX20 Balam Rush

Lo invitamos a leer el instructivo

1 Enfriamiento liquido
2 | Ventilador 120 mm
3 | Soporte INTEL trasero de MB
4 | Sujetadores INTEL
5 | Soporte AMD
6 | Tornillos de sujeción para AMD
7 | Tapones AMD
8 | Tornillos para INTEL 115x/12xx
9 | Tornillos para INTEL 20xx
10 | Tornillos de ventilador
11 | Tornillos sujetadores de bomba
12 | Tornillos sujetadores para el radiador
13 | Pasta termica
14 | Aplicador de plástico de pasta térmica
15 | Tornillos para INTEL 17xx

Secuencia de instrucciones para procesador INTEL 1, 2, 5, 6, 7, 8, 9, 11 y 12

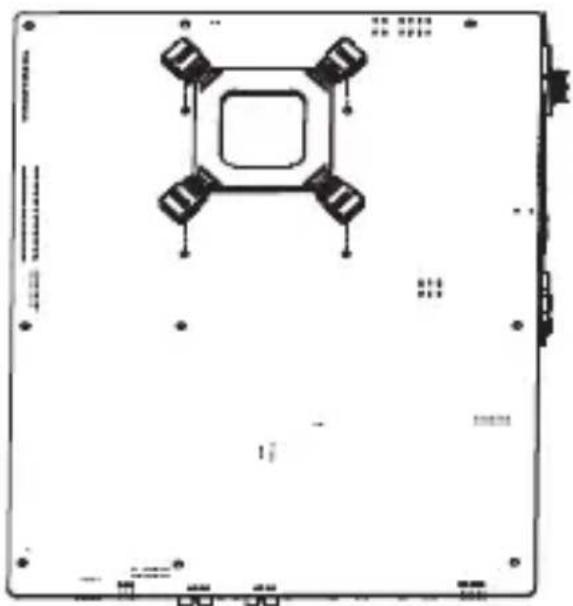

1. Intel

Instrucciones de instalación:

1. Ajuste los orificios para tornillos de la placa base en la posición correspondiente con la placa base.
2. Inserte los tornillos en los orificios de montaje de la placa base.

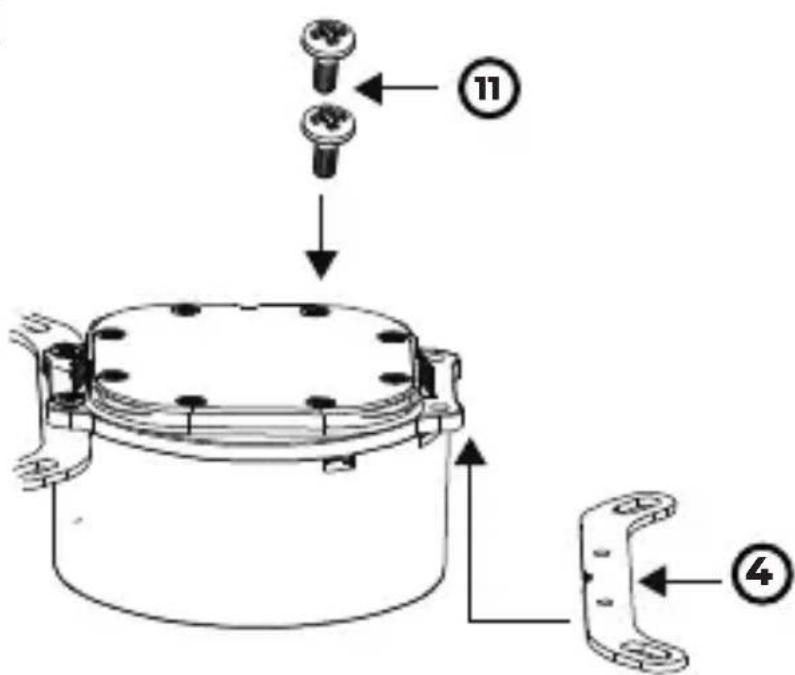

2. Intel

Instale los soportes de montaje INTEL al cabezal de la bomba.

5. Intel/AMD

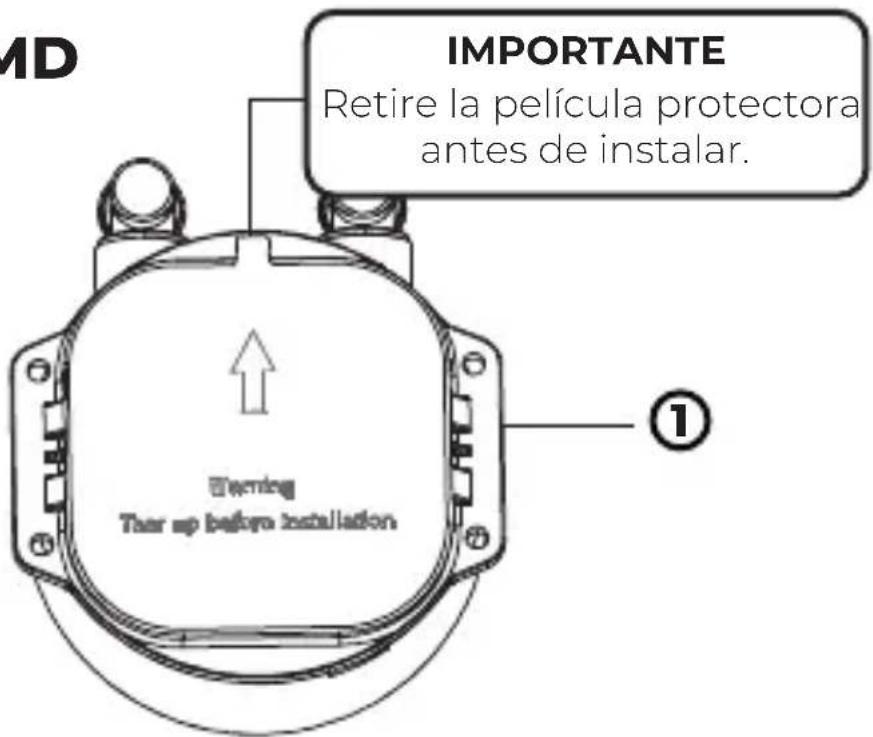

Retire las protecciones de la bomba.

6. Intel/AMD

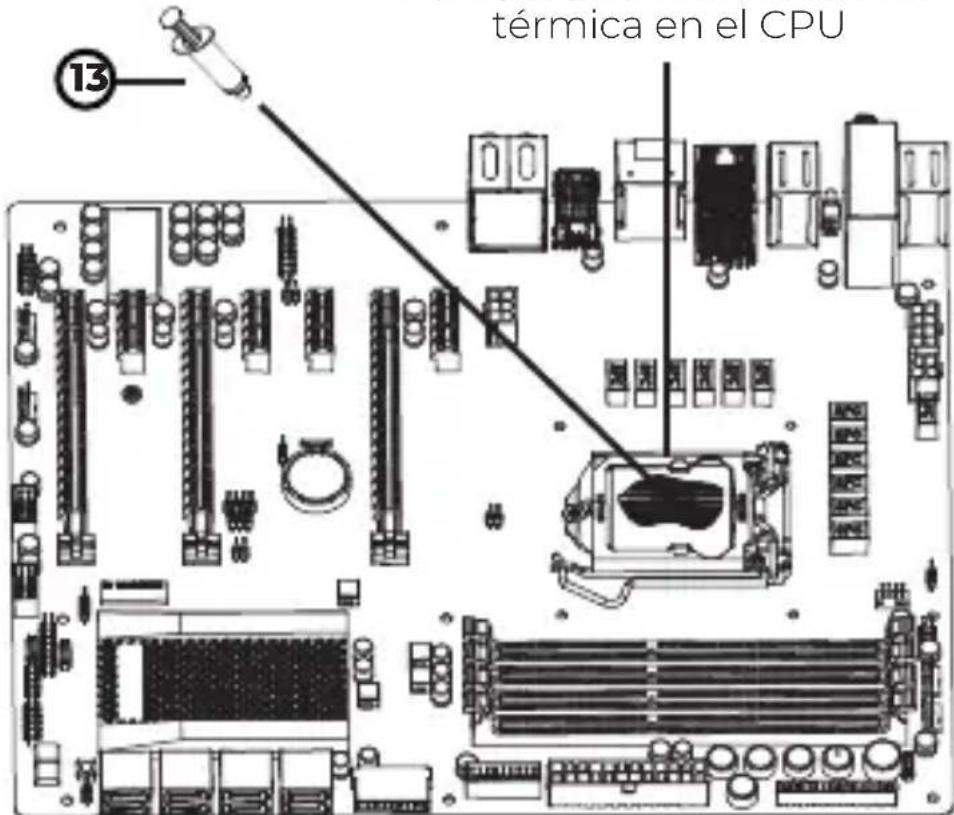

Aplique y extienda la pasta térmica en el CPU

Limpie la superficie del CPU y aplique la pasta térmica usando espátula inclinada en la caja.

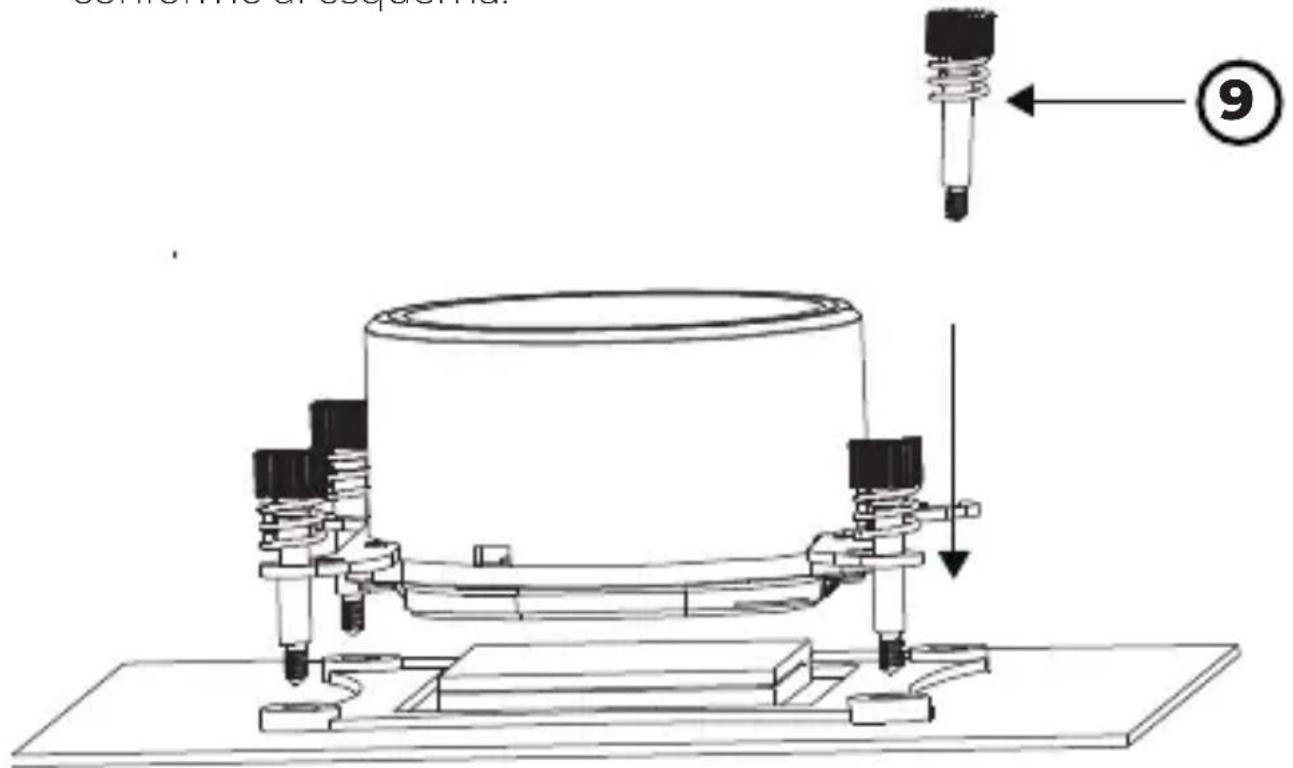

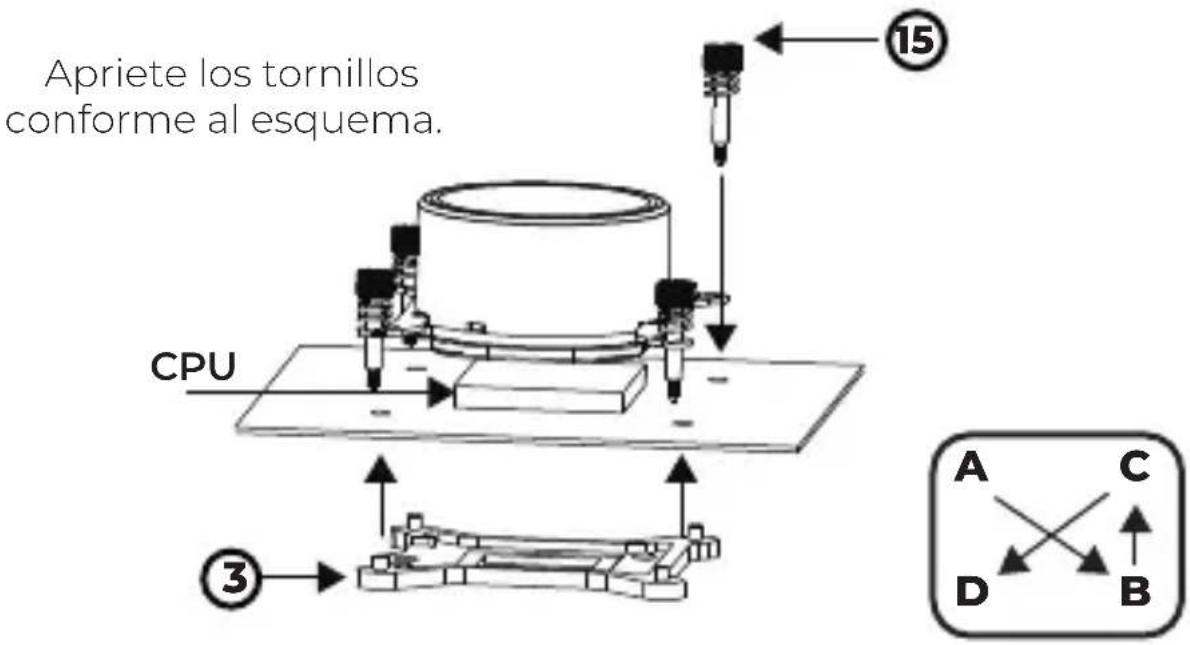

9. Intel 17xx

Coloque los sujetadores traseros INTEL a la MB inserte los tornillos 17xx a los sujetadores y apriete conforme al esquema.

10.AMD AM5/AM4

1. Enrosque los tornillos de instalación de AMD a través del agujero de la placa base.

Secuencia de instrucciones para procesador AMD 3, 4, 5, 10, 11, 12

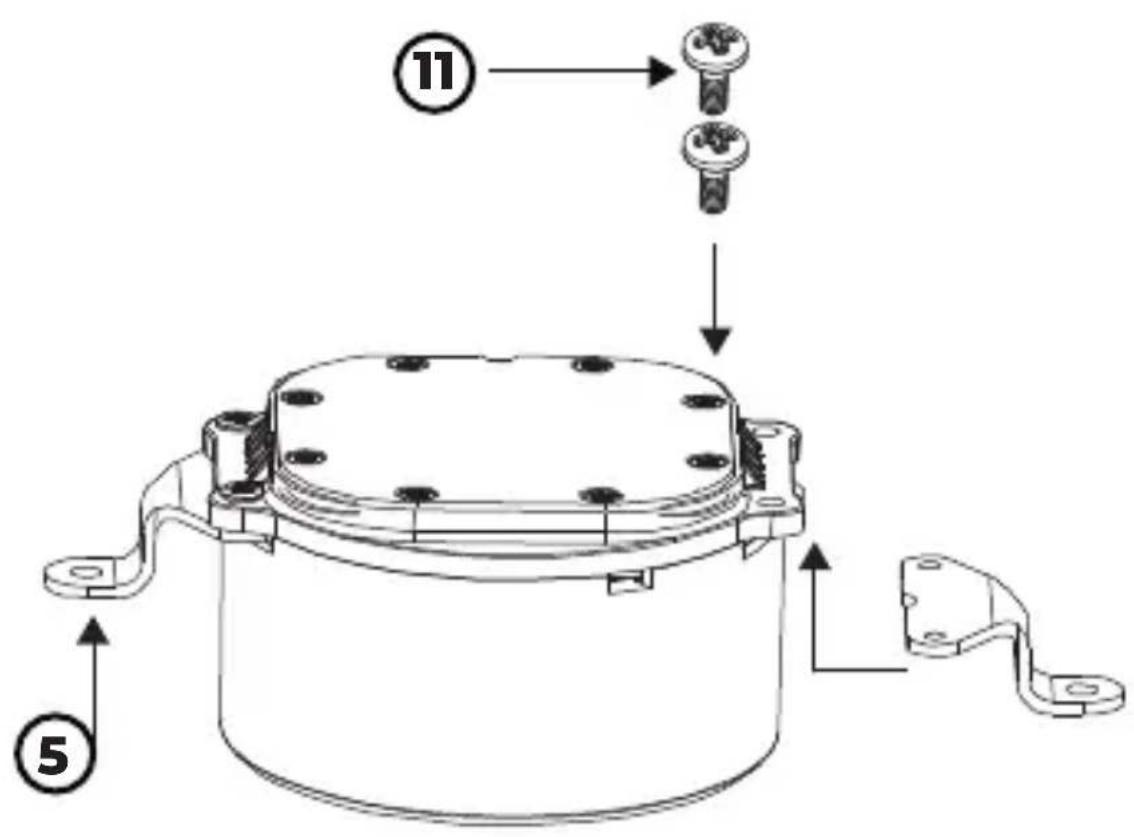

3. AMD

Instrucciones de instalación:

1. Inserte los tornillos a los soportes de la bomba AMD.

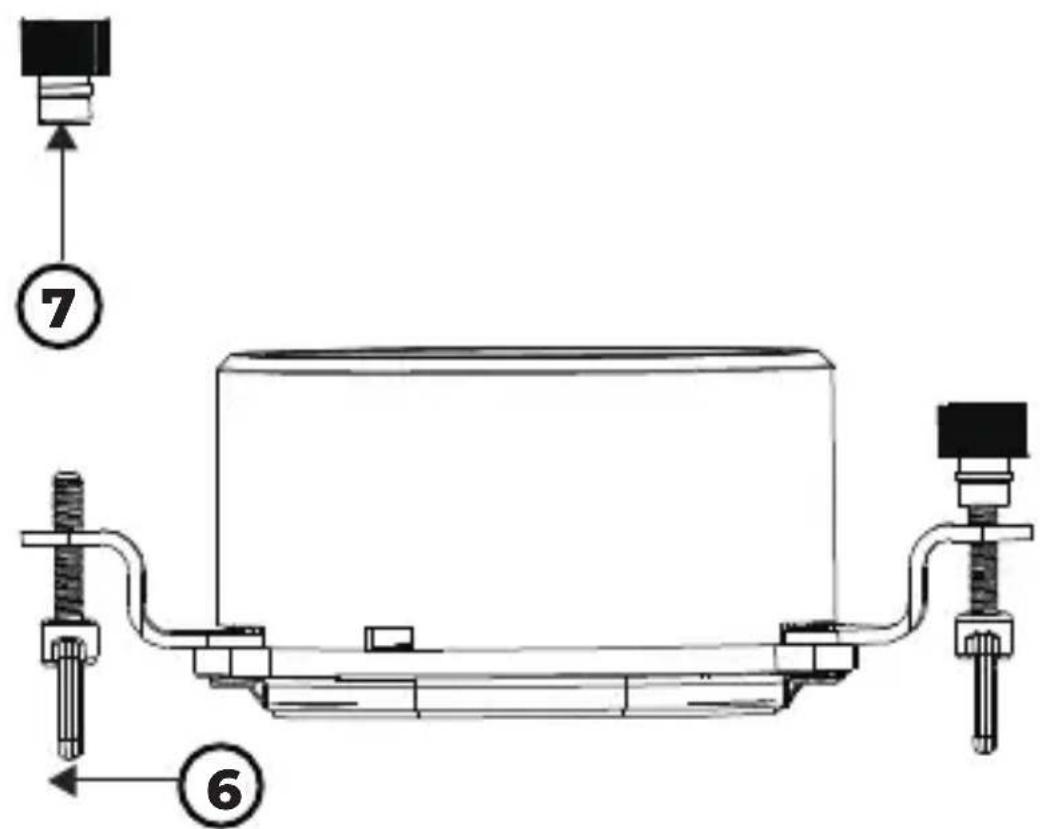

4. AMD

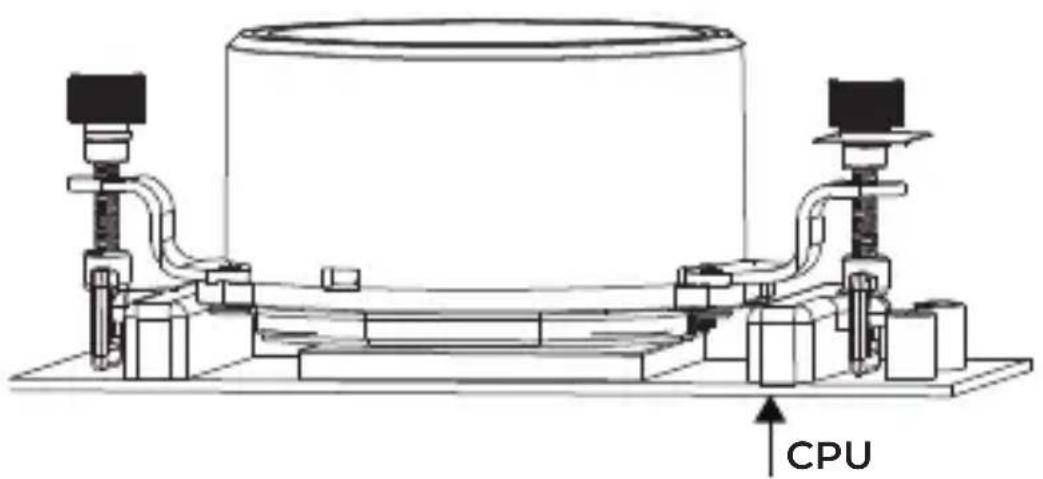

Fije el tornillo de sujeción AMD, coloque las tapas sobre los tornillos asegurándose de no apretar los soportes.

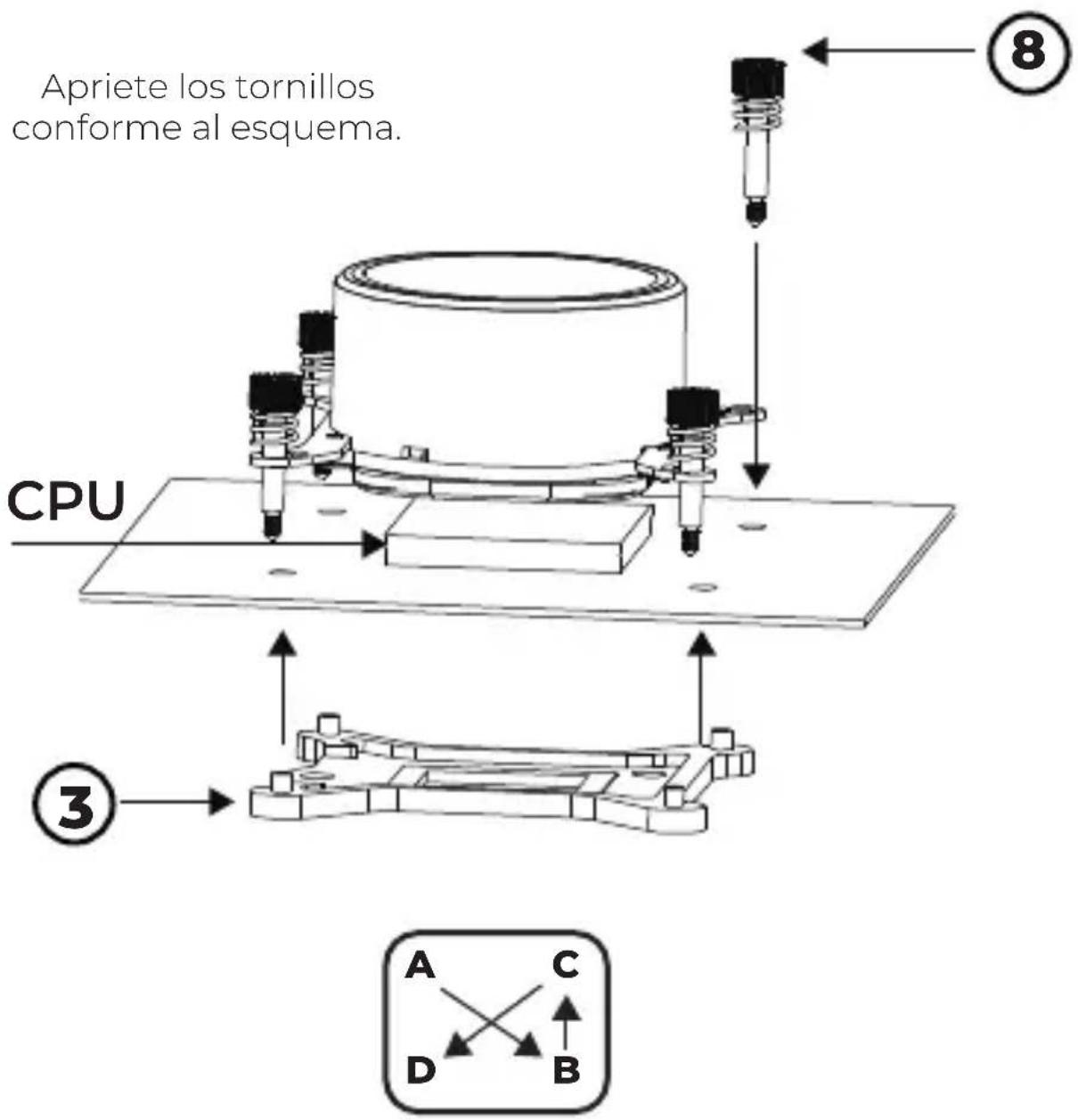

7. Intel 115x/12xx

Coloque los sujetadores traseros INTEL a la MB inserte los tornillos 115xx/12xx a los sujetadores y apriete conforme al esquema.

8. Intel 20xx

Apriete los tornillos conforme al esquema.

Inserte los tornillos 20xx a los sujetadores y apriete conforme al esquema.

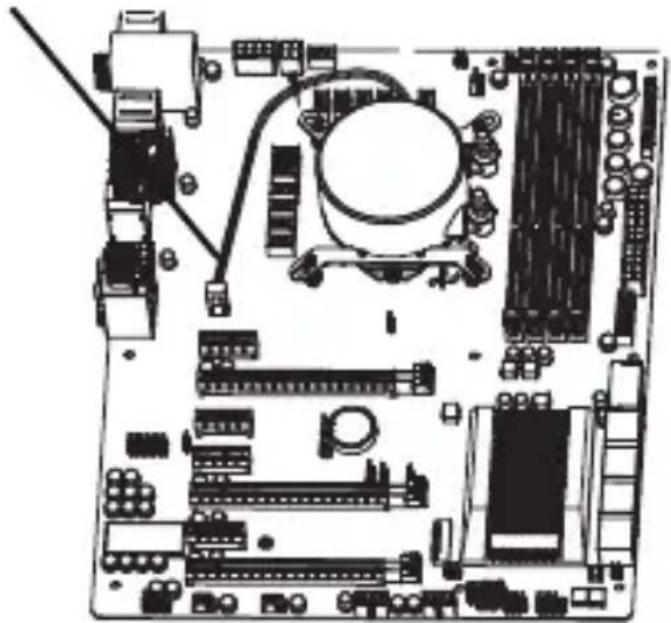

11. Tutorial línea de conexión

Bomba conexión 3 PIN tarjeta madre CPU-FAN conector.

Conexión del enfriamiento de líquido al conector CPU-FAN de la tarjeta madre.

1. Ventilador 4P PWM interfaz conexión macho-hembra.

2. Interfaz hembra 4P PWM del ventilador conectado a la tarjeta madre interfaz SYS-FAN.

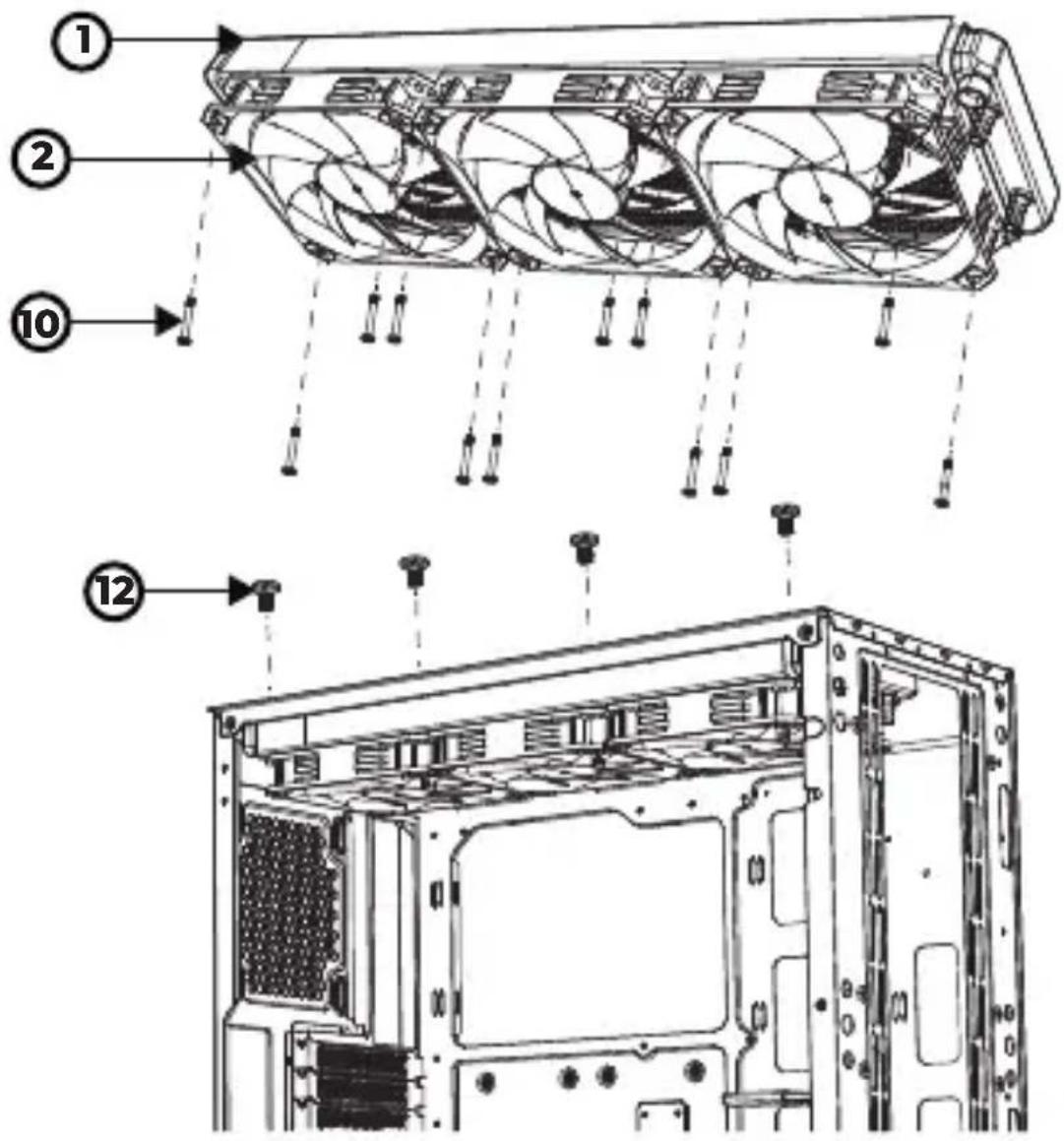

12. Instalación de enfriamiento

Instrucciones de instalación:

1. Fje los ventiladores al radiador con los tornillos.
2. Fije el radiador al gabinete.

PRECAUCIONES

Tener el debido cuidado y las herramientas de protección necesarias al momento del ensamble de tu nueva PC.

NOTA: Todas las imágenes contenidas en este manual son sólo de referencia.

La información provista en especificaciones y diseño puede sufrir cambios sin previo aviso.

Realice la instalación conforme a las instrucciones del manual del usuario y a las advertencias de seguridad.

1. La instalación incorrecta puede quemar la placa base y otros componentes del sistema.

2. No instale la fuente de alimentación cerca de ninguna fuente de calor, como las siguientes: radiadores, registros de calor u otros aparatos que generen calor.

3. No inserte ningún objeto en el área de ventilación o en la rejilla del ventilador.

4. No modifique los cables o los conectores incluidos con la fuente de alimentación.

5. No ponga las manos u otros objetos en las aspas del ventilador u otras piezas en funcionamiento. Asimismo, asegúrese de mantener el producto alejado de los niños y las mascotas.

6. Este producto esta diseñado para ser montado exclusivamente en gabinetes.

7. Mantenga este producto alejado de cualquier líquido.

8. Utilice únicamente los cables suministrados exclusivamente para este producto. Es posible que otros cables no sean compatibles y puedan causar graves daños a su sistema y fuente de alimentación.

ESPECIFICACIONES DE ENFRIAMIENTO

Producto		Enfriamiento liquido
Compatibilidad	Intel	LGA1700/1200/115x/2066/2011
	AMD	AM5/AM4/FM1/FM2/AM2/AM2+/AM3
TDP		250 W/ 280 W
Bomba	Dimensiones	80.3 * 7.1 * 4.7 cm
	Voltaje	12 Vc.c. Iluminacion 5 Vc.c.
	Potencia	4.5 W
	Velocidad	2400 rpm
	Ruido	30 dB
	Conectores	Bomba: 3 Pin Iluminacion: 3 Pin ARGB macho&hembra
	Material	EPDM+ IIR 380 mm
	Tipo de rodamiento	Metalurgico
	Tiempo de vida	40000 h
Ventiladores	No. de ventiladores	2
	Dimensiones	120 x 120 x 25 mm
	Voltaje	12 Vc.c. Iluminacion 5 Vc.c.
	Potencia	3.3 W
	Velocidad	800 - 1800 rpm
	Flujo de aire	50 CFM
	Presion del aire	1.97 mmH2O
	Conectores	4 PIN PWM Iluminacion: 3 Pin ARGB macho&hembra
	Material	PBT+PC
	Tipo de rodamiento	Hidraulico
	Tiempo de vida	30000 h
Peso		1.07 kgx2 1.37kgx3
Material		Aluminio
