Tipo de producto	Lavadora de carga superior
Modelo	WA19CG6441BW
Capacidad de lavado	19 kg
Velocidad de centrifugado	Hasta 700 rpm
Dimensiones (Ancho x Fondo x Alto)	68 cm x 68 cm x 110 cm
Peso neto	45 kg
Alimentación	220-240 V, 50 Hz, 10 A
Nivel de ruido (lavado/centrifugado)	58 dB / 72 dB
Programas de lavado	15 programas (incluye algodón, sintéticos, delicados, rápido, etc.)
Tecnología de lavado	Wobble Technology, Eco Bubble
Funciones adicionales	Temporizador, lavado en frío, prelavado, enjuague extra
Display	LED digital
Material del tambor	Acero inoxidable
Seguridad infantil	Cierre de seguridad con llave
Limpieza del filtro	Filtro de residuos accesible en la parte inferior
Mantenimiento	Limpieza periódica del tambor con ciclo de autolimpieza
Piezas de repuesto disponibles	Sí, a través del servicio técnico oficial
Índice de reparabilidad	7.5/10

Preguntas frecuentes - WA19CG6441BW SAMSUNG

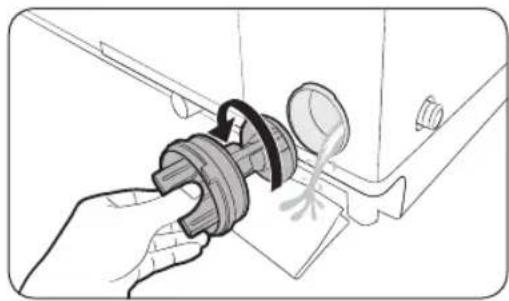

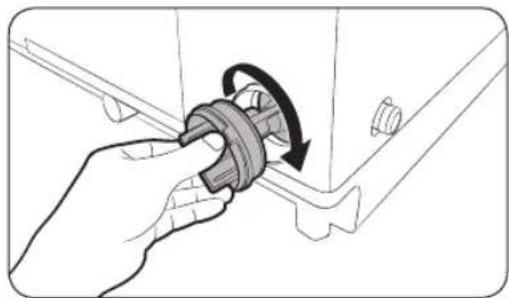

¿Cómo limpiar el filtro de la lavadora Samsung WA19CG6441BW?

Apague la máquina y desenchufe. Localice el filtro en la parte inferior frontal, gire la tapa en sentido antihorario y extraiga el filtro. Límpielo con agua corriente y vuelva a colocarlo. Realice esta operación cada 2 meses.

¿Qué significa el código de error '5E' en la pantalla?

El código '5E' indica un problema de drenaje. Verifique que la manguera de desagüe no esté obstruida o doblada, y limpie el filtro de residuos.

¿Cuánto tiempo dura un ciclo de lavado normal?

Un ciclo de lavado normal (algodón) suele durar entre 45 y 60 minutos, dependiendo de la temperatura y la carga.

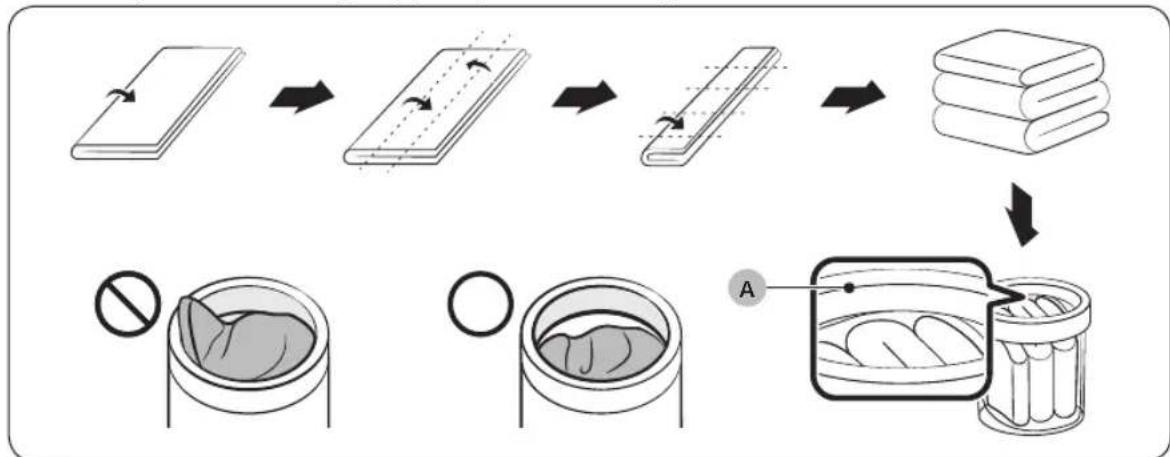

¿Puedo lavar edredones en esta lavadora?

Sí, la capacidad de 19 kg permite lavar edredones grandes. Use el programa Edredón si está disponible, o un ciclo de algodón con enjuague extra.

¿Cómo activar el bloqueo infantil?

Mantenga presionados los botones 'Temp.' y 'Centrifugado' simultáneamente durante 3 segundos hasta que aparezca el icono de candado. Para desactivar, repita el proceso.

¿Qué tipo de detergente debo usar?

Use detergente de baja espuma para lavadoras de carga superior. Siga las instrucciones del fabricante según la dureza del agua.

¿Por qué la lavadora no centrifuga correctamente?

Puede deberse a una carga desbalanceada, exceso de espuma o un filtro obstruido. Distribuya la ropa uniformemente o reduzca la cantidad de detergente.

¿Cómo realizar un ciclo de autolimpieza?

Seleccione el programa Auto Clean o use el ciclo de agua caliente (90°C) con una taza de bicarbonato o vinagre en el tambor vacío.

¿Qué hacer si la lavadora no enciende?

Verifique la conexión eléctrica, el fusible o disyuntor. Si sigue sin encender, contacte al servicio técnico. No intente abrirla usted mismo.

¿Dónde encontrar piezas de repuesto?

Las piezas originales están disponibles en centros de servicio autorizados Samsung o en tiendas especializadas. Indique el modelo WA19CG6441BW.

MANUAL DE USUARIO WA19CG6441BW SAMSUNG

Información sobre seguridad 4

Lo que necesita saber sobre las instrucciones de seguridad 4

Símbolos de seguridad importantes 4

Precauciones de seguridad importantes 5

Advertencias fundamentales para la instalación 6

Precauciones para la instalación 7

Advertencias fundamentales para el uso 8

Precauciones de uso 9

Advertencias fundamentales para la limpieza 9

Instalación 10

Components 10

Requisitos de instalación 11

Instalación paso a paso 12

Antes de comenzar 20

Pautas para el detergente 20

Smart Check 22

Pautas de lavado 23

Funcionamiento 28

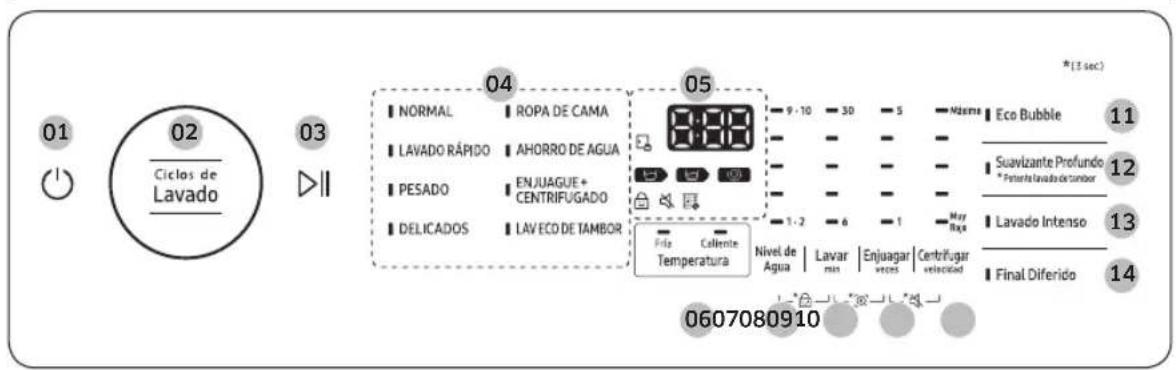

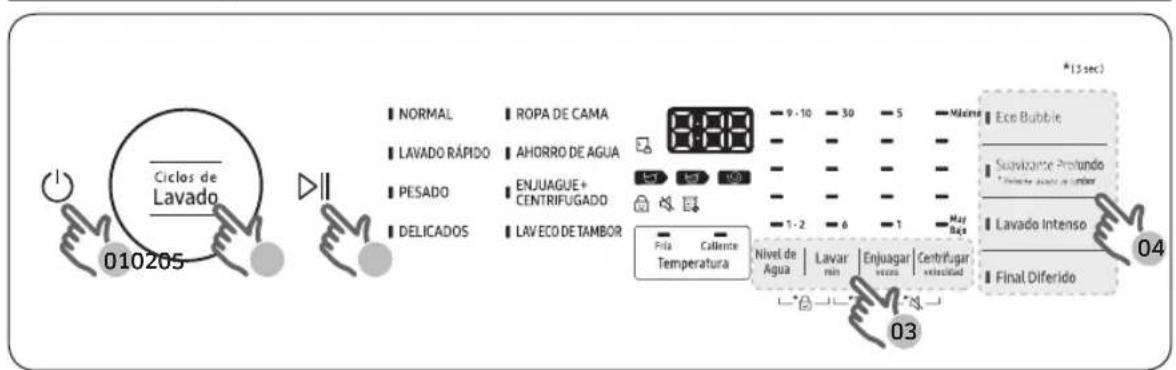

Panel de control 28

Pasos sencillos para comenzar 30

Descripción del ciclo 31

Funciones especiales 32

Mantenimiento 34

Limpieza 34

Solución de problemas 41

Verificaciones 41

Códigos de información 45

Español2

Especificaciones 48

Hoja de especificaciones 48

INFORMACIÓN PARA PERU 49

Información sobre seguridad

Felicitaciones por la compra de la nueva lavadora Samsung. Este manual contiene información importante acerca de la instalación, el uso y el cuidado del electrodoméstico. Lea detenidamente estas instrucciones a fin de aprovechar al máximo los múltiples beneficios y funciones de la lavadora.

Lo que necesita saber sobre las instrucciones de seguridad

Lea este manual detenidamente para aprender a utilizar con seguridad y eficacia todas las características y funciones de su nuevo electrodoméstico. Conserve el manual en un lugar seguro cerca del electrodoméstico para consultas futuras. Utilice este electrodoméstico solo para el propósito para el que fue destinado como se describe en este manual.

Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución y cuidado cuando instale, realice el mantenimiento y ponga en funcionamiento la lavadora.

Puesto que las siguientes instrucciones de funcionamiento sirven para varios modelos, las características de su lavadora pueden diferir ligeramente de las que se describen en este manual y es posible que no todos los signos de advertencia sean aplicables. Si tiene alguna consulta o duda, comuníquese con el centro de servicio más cercano o busque ayuda e información en línea en www.samsung.com.

Símbolos de seguridad importantes

Los iconos y las señales incluidas en este manual del usuario significan lo siguiente:

ADVERTENCIA

Peligros o prácticas inseguras que podrían causar lesiones físicas graves, la muerte y/o daños materiales.

PRECAUCIÓN

Peligros o prácticas inseguras que podrían causar lesiones físicas y/o daños materiales.

NOTA

Indica que existe el riesgo de lesiones físicas o daños materiales.

Estas señales de advertencia están aquí para evitar que usted u otras personas sufran lesiones.

Siga las instrucciones completamente.

Después de leer este manual, guárdelo en un lugar seguro para consultas futuras.

Lea todas las instrucciones antes de usar el electrodoméstico.

Al igual que con cualquier equipo que usa electricidad y contiene piezas móviles, existen riesgos potenciales. Para usar este electrodoméstico en forma segura, familiarícese con su funcionamiento y úselo con cuidado.

Español4

Precauciones de seguridad importantes

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica o lesiones físicas cuando usa este electrodoméstico, siga las instrucciones de seguridad básicas que figuran a continuación:

1. Este electrodoméstico no está destinado al uso por parte de personas (incluidos niños) con capacidades físicas, sensoriales o mentales disminuidas, o faltas de conocimiento y experiencia, a menos que estén bajo supervisión o hayan recibido instrucciones sobre el uso del electrodoméstico por parte de una persona responsable de su seguridad.
2. Para uso en Europa: Este electrodoméstico puede ser usado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o faltas de experiencia y conocimiento, si están bajo supervisión o recibieron instrucciones relativas al uso seguro del electrodoméstico y comprenden los posibles riesgos. Los niños no deben jugar con el electrodoméstico. Los niños no deben hacer tareas de limpieza ni de mantenimiento sin supervisión.
3. Se debe supervisar a los niños para garantizar que no jueguen con el electrodoméstico.
4. Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante, su agente de reparaciones o una persona igualmente calificada a fin de evitar accidentes.
5. Utilice los juegos de mangueras nuevos suministrados con el electrodoméstico y no vuelva a utilizar juegos viejos.

Información sobre seguridad

1. Para lavadoras con orificios de ventilación en la base, las instrucciones de instalación indican que los orificios no deben quedar obstruidos por una alfombra.
2. Para uso en Europa: Los niños menores de 3 años deben mantenerse alejados a menos que sean supervisados continuamente.
3. PRECAUCIÓN: Para evitar riesgos derivados de la reinicialización inadvertida del interruptor térmico, la alimentación de este electrodoméstico no se debe suministrar a través de un dispositivo de conmutación externo, como un temporizador, ni se debe conectar a un circuito que la empresa de electricidad conecte y desconecte regularmente.

4. Este electrodoméstico está destinado únicamente al uso doméstico y no debe utilizarse:

5. en zonas de descanso de personal en tiendas, oficinas y otros entornos de trabajo

6. en casas de campo
7. por clientes en hoteles, moteles y otros entornos residenciales
8. en establecimientos tipo casa de huéspedes
9. en zonas de uso común en bloques de departamentos o lavanderías.

Advertencias fundamentales para la instalación

ADVERTENCIA

La instalación de este electrodoméstico la debe efectuar un técnico calificado o una empresa de servicios.

- De lo contrario, pueden producirse descargas eléctricas, incendios, explosiones, problemas con el producto o lesiones.

Enchufe el cable de alimentación a un tomacorriente de pared que cumpla con las especificaciones eléctricas locales. Utilice el tomacorriente solo con este electrodoméstico y no use un cable prolongador.

- Compartir el tomacorriente de pared con otros electrodomésticos, mediante una toma múltiple o un cable prolongador, puede provocar un incendio o una descarga eléctrica.

Español6

- Asegúrese de que el voltaje, la frecuencia y la corriente coincidan con las especificaciones del producto. De lo contrario, se puede provocar una descarga eléctrica o un incendio. Enchufe el cable de alimentación firmemente en el tomacorriente de pared.

Retire regularmente todas las sustancias extrañas, como polvo o agua, de los terminales y los puntos de contacto de la alimentación con un paño seco.

• Desenchufe el cable de alimentación y límpielo con un paño seco.
• De lo contrario, se puede provocar una descarga eléctrica o un incendio.
• Enchufe el cable de alimentación en un tomacorriente de pared de manera que el cable baja hacia el piso. Si enchufa el cable de alimentación en el tomacorriente en la dirección opuesta, los cables eléctricos del interior del cable pueden dañarse y provocar una descarga eléctrica o un incendio.

Este electrodoméstico debe conectarse a tierra correctamente.

La conexión a tierra no debe hacerse a una tubería de gas, una tubería de agua de plástico, ni a la línea telefónica.

• Esto puede provocar una descarga eléctrica, un incendio, una explosión o problemas con el producto.
• Nunca enchufe el cable de alimentación a un tomacorriente que no esté conectado a tierra correctamente y asegúrese de que guarde conformidad con los códigos locales y nacionales.

No instale este electrodoméstico cerca de un calefactor o materiales inflamables.

No instale este electrodoméstico en un lugar húmedo, grasiento o cubierto de polvo, ni lo exponga a la luz directa del sol o al agua (gotas de lluvia).

No instale este electrodoméstico en un lugar donde se registren bajas temperaturas.

• El hielo puede reventar los tubos.
  No utilice un transformador eléctrico.
• Esto puede provocar una descarga eléctrica o un incendio.
  No utilice un cable de alimentación o un enchufe dañado ni un tomacorriente de pared que esté flojo.
• Esto puede provocar una descarga eléctrica o un incendio.

No jale el cable de alimentación ni lo doble excesivamente.

No tuerza ni ate el cable de alimentación.

No cuelgue el cable de alimentación de un objeto metálico, no coloque objetos pesados sobre él, no inserte el cable de alimentación entre objetos ni lo empuje en un espacio detrás del electrodoméstico.

- Esto puede provocar una descarga eléctrica o un incendio.

El electrodoméstico debe colocarse en una posición en la que el tomacorriente, las llaves de suministro de agua y los tubos de drenaje sean accesibles.

Precauciones para la instalación

PRECAUCIÓN

Este electrodoméstico debe estar ubicado de manera tal que se pueda acceder fácilmente al enchufe.

- De lo contrario, se puede producir un incendio o una descarga debido a las fugas eléctricas.

Información sobre seguridad

Advertencias fundamentales para el uso

ADVERTENCIA

Si el electrodoméstico se inunda, corte de inmediato el suministro de agua y la alimentación y comuníquese con el servicio al cliente de Samsung más cercano.

• No toque el enchufe con las manos mojadas.
• De lo contrario, se puede producir una descarga eléctrica.

Si el electrodoméstico genera ruidos extraños, olor a quemado o humo, desconéctelo inmediatamente y llame al centro de servicio más cercano.

- De lo contrario, se puede provocar una descarga eléctrica o un incendio.

En caso de fugas de gas (como propano, LP, etc.), ventile de inmediato sin tocar el enchufe. No toque el electrodoméstico ni el cable de alimentación.

• No utilice un ventilador.
• Una chispa puede provocar un incendio o una explosión.

No permita que los niños jueguen sobre la lavadora o dentro de ella. Además, al desechar el electrodoméstico, quite la tapa.

- Si un niño queda atrapado dentro puede morir asfixiado.

No lave prendas contaminadas con gasolina, queroseno, benceno, disolventes de pinturas, alcohol u otras sustancias inflamables o explosivas.

- Puede provocar una descarga eléctrica, un incendio o una explosión.

No toque el enchufe con las manos mojadas.

- Puede provocar una descarga eléctrica.

No introduzca la mano ni objetos de metal bajo la lavadora mientras esté en funcionamiento.

- Puede provocar lesiones.

No trate de reparar, desensamblar ni modificar el electrodoméstico usted mismo.

• No utilice un fusible (de cobre, cable de acero, etc.) que no sea el estándar.
• Cuando deba reparar o volver a instalar el electrodoméstico, comuníquese con el centro de servicio más cercano.
• De lo contrario, se puede provocar una descarga eléctrica, un incendio, problemas con el producto o lesiones.
• En tal caso, el producto no quedará cubierto por la garantía estándar que ofrece Samsung y no se podrá atribuir a Samsung ninguna responsabilidad por el malfuncionamiento o los daños resultantes.

Desenchufe el electrodoméstico si no lo va a utilizar durante un período prolongado o durante una tormenta eléctrica.

- De lo contrario, se puede provocar una descarga eléctrica o un incendio.

No ponga las manos en el tambor durante el ciclo de centrifugado.

- Puede provocar lesiones. Si tras 15 segundos de haber abierto la tapa el tambor no deja de girar, comuníquese con el centro de atención al cliente de Samsung más cercano.

No permita que los niños (ni las mascotas) jueguen encima o dentro de la lavadora. La puerta de la lavadora no se abre con facilidad desde el interior; los niños podrían lesionarse gravemente si quedaran atrapados en el interior.

Español8

Si utiliza agua caliente en la lavadora, no debe superar los 50 °C. Las piezas plásticas pueden deformarse o dañarse y esto podría provocar una descarga eléctrica o un incendio.

Precauciones de uso

PRECAUCIÓN

Si la lavadora está contaminada con sustancias extrañas, como detergente, tierra, restos de alimentos, etc., desenchufe el cable de alimentación y limpie la lavadora con un paño suave humedecido.

- De lo contrario, se puede producir decoloración, deformación, daños u óxido.

El producto adquirido está diseñado exclusivamente para uso doméstico. El uso del producto con fines comerciales se considera un uso incorrecto del producto. En tal caso el producto no quedará cubierto por la garantía estándar que ofrece Samsung y no se podrá atribuir a Samsung ninguna responsabilidad por el malfuncionamiento o los daños resultantes de este uso incorrecto.

No se pare encima del electrodoméstico ni le coloque encima objetos (como ropa, velas o cigarrillos encendidos, platos, productos químicos, objetos metálicos, etc.).

- Puede provocar una descarga eléctrica, un incendio, problemas con el producto o lesiones.

No presione los botones con objetos afilados, como alfileres, cuchillos, uñas, etc.

- Puede provocar una descarga eléctrica o lesiones personales.

Advertencias fundamentales para la limpieza

ADVERTENCIA

No limpie el electrodoméstico rociando directamente agua dentro de él.

No utilice un agente limpiador muy ácido.

Antes de la limpieza o las tareas de mantenimiento, desenchufe el electrodoméstico del tomacorriente de la pared.

- De lo contrario, se puede provocar una descarga eléctrica o un incendio.

Instalación

Siga detenidamente estas instrucciones para asegurar una adecuada instalación de la lavadora y evitar accidentes al lavar la ropa.

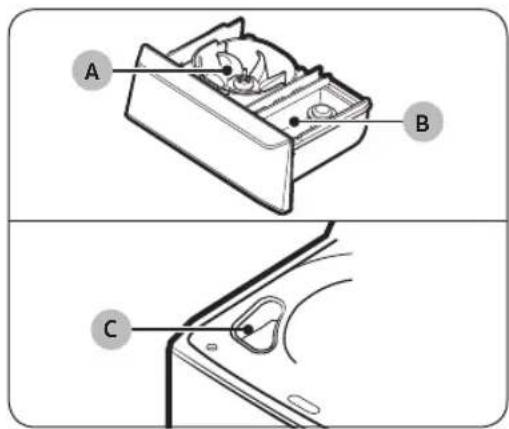

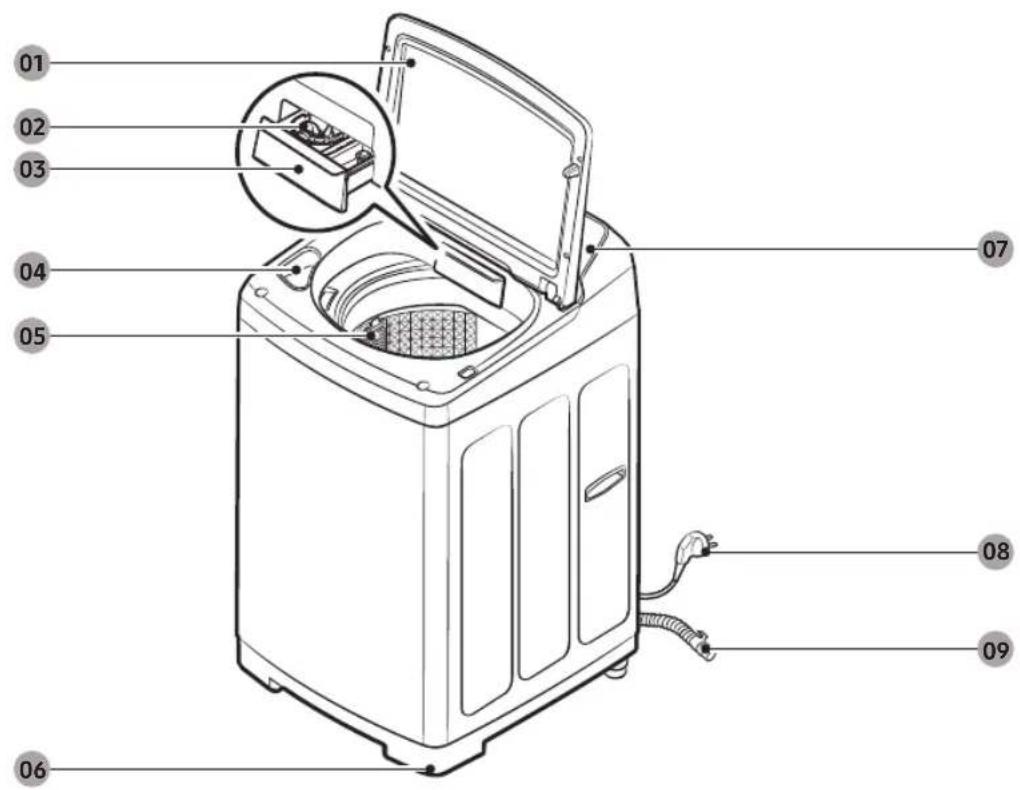

Componentes

Asegúrese de que todos los componentes estén incluidos en el paquete. Si tiene algún problema con la lavadora o las piezas, comuníquese con un centro de atención al cliente de Samsung o con el vendedor.

01 Tapa

02 Kit de burbujas

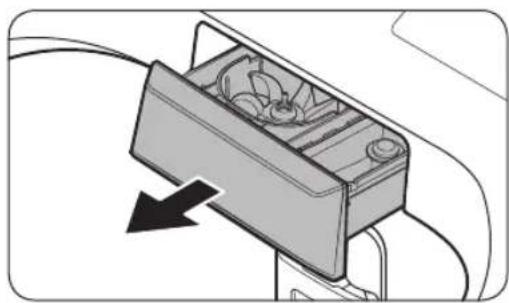

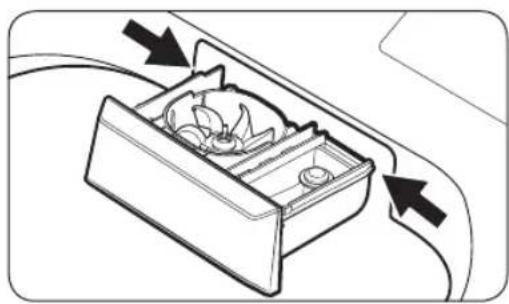

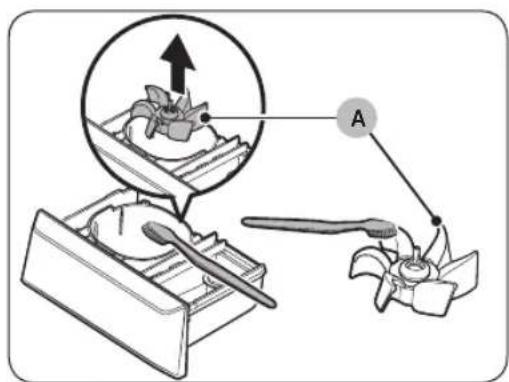

03 Cajón para el detergente

04 Compartimiento para el blanqueador

05 Filtro 06 Patas niveladoras

07 Panel de control

08 Cable de alimentación

09 Manguera de drenaje

NOTA

- Tapa: Asegúrese de mantener la tapa cerrada cuando la lavadora está en funcionamiento.

Español10

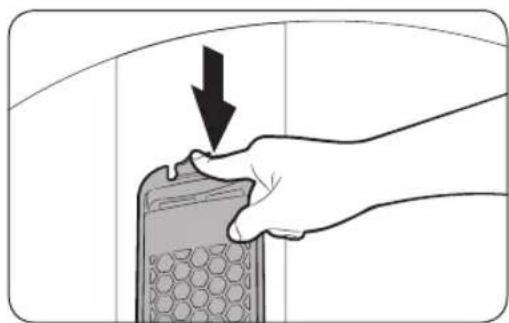

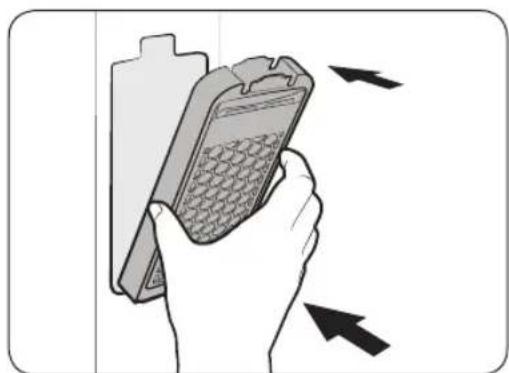

• Filtro: Recolecta las pelusas que se acumulan al lavar la ropa.

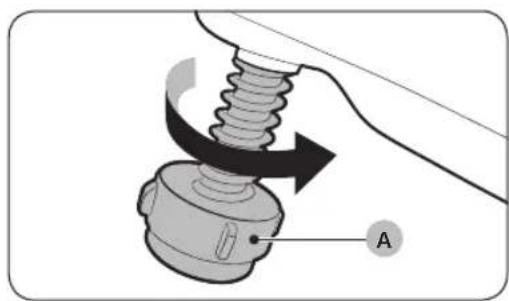

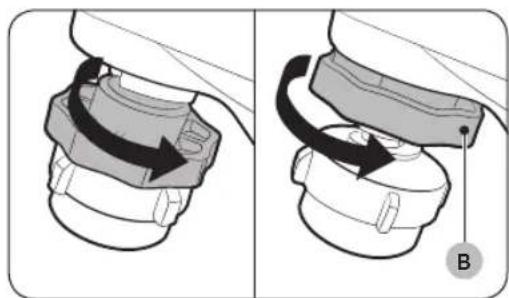

• Patas niveladoras: Ajuste las patas para nivelar la lavadora sobre una superficie plana.

Requisitos de instalación

Suministro eléctrico y conexión a tierra

ADVERTENCIA

• Utilice un circuito derivado individual específico para la lavadora.
• NO utilice un cable prolongador.
• Utilice únicamente el cable de alimentación que viene con la lavadora.
• NO conecte el cable de descarga a tierra a tuberías plásticas, tuberías de gas o cañerías de agua caliente.
• Una conexión inadecuada de los conductores de descarga a tierra puede generar una descarga eléctrica.

Nivelado

• Para evitar la agitación o el ruido, instale la lavadora sobre un piso firme y plano, sin plataformas ni ladrillos.
• Mantenga la lavadora a una distancia de 10 cm de cada pared adyacente.

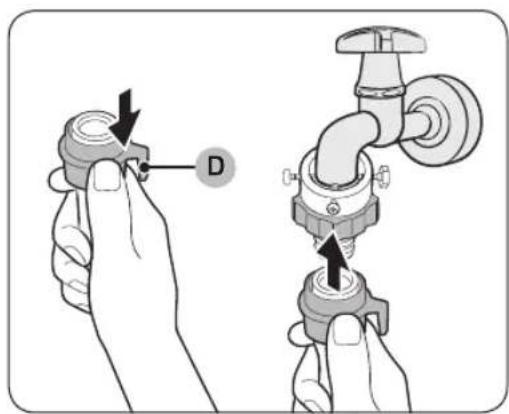

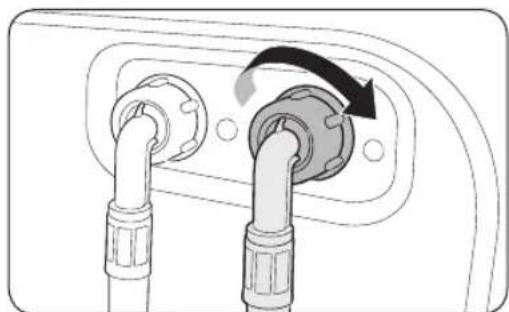

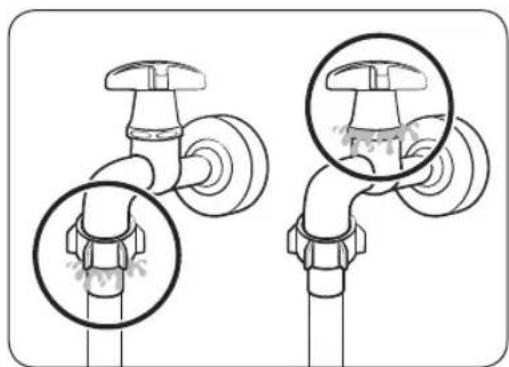

Suministro de agua

• Asegúrese de que las llaves del agua se encuentren en una posición accesible.
• Cierre las llaves cuando la lavadora no esté en uso.
• Revise periódicamente que no haya pérdidas de agua en los accesorios de la manguera.

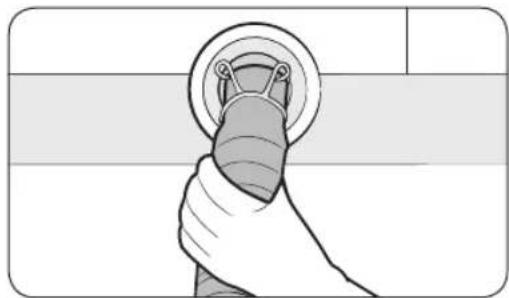

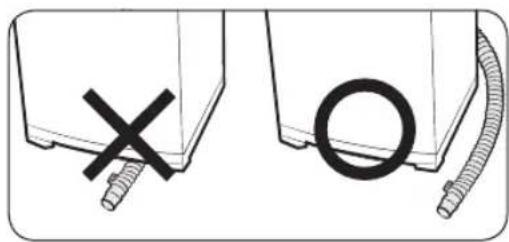

Drenaje

• Asegúrese de que la manguera de drenaje no esté obstruida.

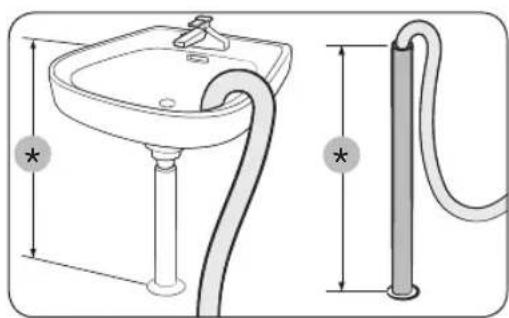

• Recomendamos una altura de 90-100 cm para la toma de agua. La manguera de drenaje debe conectarse a la toma a través del gancho, y la toma debe cubrir por completo la manguera de drenaje. Las especificaciones de la toma de agua que se mencionan aquí solo se aplican a los modelos tipo bomba.

Instalación

Instalación paso a paso

PASO 1 Selecionar una ubicación

Requisitos de la ubicación:

• Una superficie sólida y nivelada sin alfombras ni revestimientos para pisos que puedan obstruir los orificios de ventilación
• Alejada de la luz solar directa
• Espacio suficiente para la ventilación y el cableado
• La temperatura ambiente debe ser siempre superior al punto de congelación (0 °C)
• Alejada de fuentes de calor

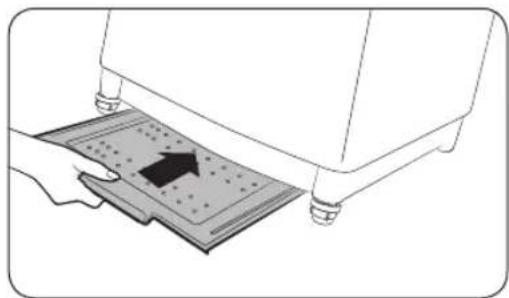

Panel de protección contra roedores (solo para los modelos aplicables)

La lavadora cuenta con un panel de protección contra roedores que evita que ingresen animales pequeños, como ratas, a la lavadora.

Coloque el panel en la parte inferior de la máquina. Para facilitar el trabajo, levante ligeramente la parte inferior delantera.

NOTA

- Algunos modelos cuentan con un panel de protección contra roedores que debe colocarse en la parte inferior trasera. En estos modelos, debe colocar el panel de protección contra roedores antes de nivelar la máquina. Para facilitar el trabajo, levante ligeramente la parte inferior trasera.

- La disponibilidad del panel de protección contra roedores depende del modelo.

Español12

PASO 2 Ajustar las patas niveladoras

Desempaque el producto.

1. Deslice con cuidado la lavadora hasta dejarla en su lugar. Una fuerza excesiva puede dañar las patas niveladoras (A).

2. Para nivelar la lavadora, ajuste manualmente las patas niveladoras.

3. Una vez finalizada la nivelación, ajuste las tuercas (B) si fueron suministradas (es posible que algunos modelos no tengan tuercas).

Los materiales de empaque pueden ser peligrosos para los niños. Deseche todos los materiales de empaque (bolsas de plástico, poliestireno, etc.) lejos del alcance de los niños.

Instalación

PASO 3 Conectar la manguera de agua

La manguera de agua provista puede diferir según el modelo. Siga las instrucciones según la manguera de agua provista.

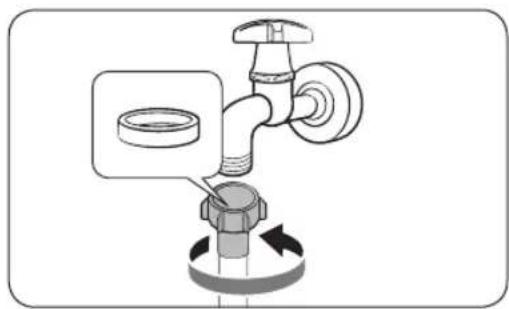

Conexión a una llave de agua roscada (solo para los modelos aplicables)

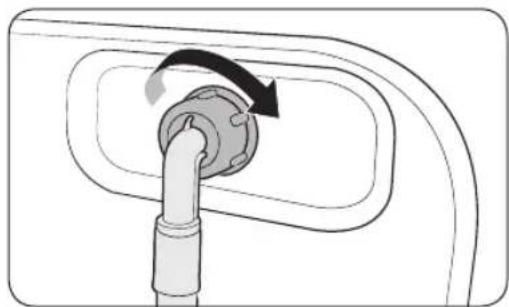

1. Conecte la manguera de agua a la llave y gire el conector hacia la derecha como se muestra.

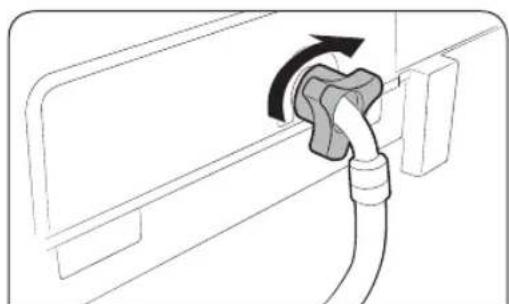

1. Conecte el otro extremo de la manguera de agua a la válvula de entrada ubicada en la parte posterior de la lavadora. Gire la manguera hacia la derecha para ajustarla.

1. Abra la llave del agua y revise si hay fugas alrededor de las conexiones. Si hay fugas, repita los pasos anteriores.

ADVERTENCIA

Si hay una fuga, detenga el funcionamiento de la lavadora y desconéctela del suministro eléctrico. Luego comuníquese con un centro de servicio local de Samsung si la fuga se produce en la manguera de agua, o con un plomero si la fuga se produce en la llave del agua. De lo contrario, se puede originar una descarga eléctrica.

Español14

PRECAUCIÓN

No estire a la fuerza la manguera de agua. Si la manguera resulta demasiado corta, reemplácela por otra más larga de alta presión.

Conexión a una llave de agua no roscada (solo para los modelos aplicables)

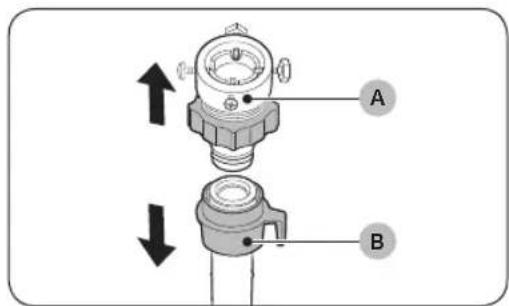

1. Retire el adaptador (A) de la manguera de agua (B).

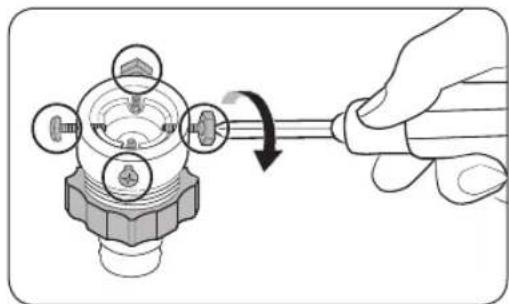

1. Use un destornillador Phillips para aflojar los cuatro tornillos del adaptador.

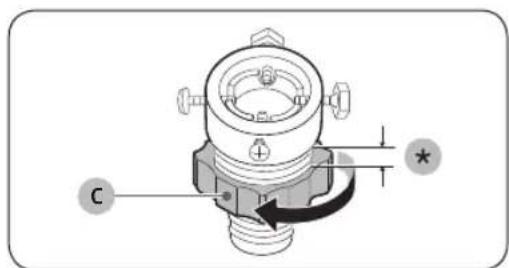

1. Sostenga el adaptadory gire la pieza (C) en la dirección de la flecha para aflojarla 5 mm (*).

1. Inserte el adaptador en la llave del agua y ajuste los tornillos mientras levanta el adaptador.

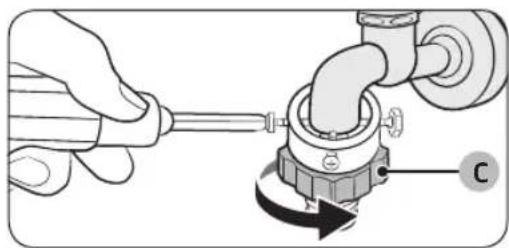

2. Gire la pieza (C) en la dirección de la flecha para ajustarla.

Instalación

1. Mientras jala la pieza (D) hacia abajo, conecte la manguera de agua al adaptador. Luego, libere la pieza (D). La manguera se ajusta al adaptador con un "clic".

2. Para completar la conexión de la manguera de agua, consulte los puntos 2 y 3 de la sección "Conexión a una llave de agua roscada (solo para los modelos aplicables)".

NOTA

• Una vez que haya conectado la manguera de agua al adaptador, jálela hacia abajo para asegurarse de que esté bien conectada.
• Utilice un tipo de llave de agua popular. Si la llave es cuadrada o demasiado grande, quite el anillo espaciador antes de insertar la llave en el adaptador.

Para modelos con una entrada adicional de agua caliente:

1. Conecte el extremo rojo de la manguera de agua caliente a la entrada del agua caliente ubicada en la parte posterior de la lavadora.
2. Conecte el otro extremo a la llave del agua caliente.

Español16

PASO 4 Colocar la manguera de drenaje

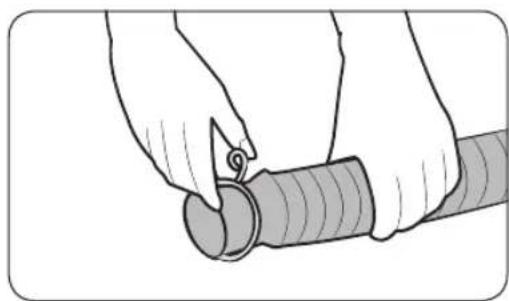

1. Mantenga presionada la junta y colóquela en la manguera de drenaje.

1. Inserte la manguera de drenaje en la salida de drenaje. Asegúrese de conectarla firmemente usando la junta. La manguera de drenaje es extensible. Ajuste la longitud de la manguera de drenaje según sea necesario.

- No supere los 3 metros (*) para la longitud total de las mangueras extendidas.

- No permita que la manguera de drenaje se extienda por umbrales que sobresalgan 5 cm (**) o más del piso.

No extienda la manguera de drenaje por debajo de la máquina.

Instalación

Tipo bomba (solo para los modelos aplicables)

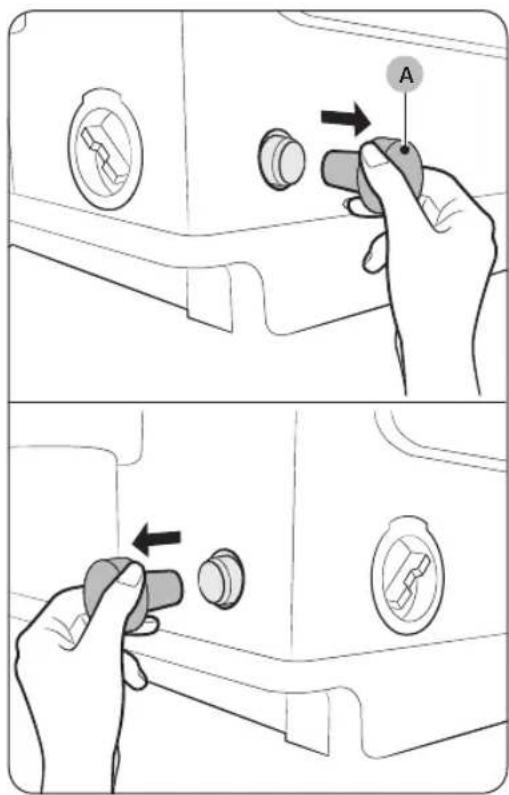

1. Abra el tapón de la manguera (A) e inserte la manguera de drenaje. Ajuste la manguera de drenaje con la junta.

NOTA

• La posición (lateral o trasera) de la salida de drenaje depende del modelo.
• La disponibilidad del tapón de la manguera depende del modelo.

1. Conecte el otro extremo de la manguera de drenaje a una toma de agua o un lavamanos que se encuentre a 90-100 cm (*) del suelo.

ADVERTENCIA

Asegúrese de que el extremo de la manguera de drenaje no esté sumergido en agua. De lo contrario, la lavadora puede dañarse gravemente.

PASO 5 Encendido

Enchufe el cable de alimentación a un tomacorriente de pared protegido por un disyuntor o fusible. Luego, presione Encender/Apagar para encender la lavadora.

PASO 6 Modo de calibración

Su lavadora Samsung detecta automáticamente el peso de la ropa.

Para una detección más precisa del peso, ejecute el modo de calibración después de la instalación.

Para ejecutar el modo de calibración, siga estos pasos:

1. Retire la ropa o cualquier otro contenido de la máquina.
2. Mantenga presionados Nivel de Agua y Final Diferido simultáneamente durante al menos 3 segundos con la alimentación encendida.
3. Presione Inicio/Pausa para activar el modo de calibración.
4. El pulsador gira hacia la derechay hacia la izquierda durante 1 minuto aproximadamente.
5. Una vez finalizado el modo de calibración, en la pantalla se muestra "0" y la lavadora se apaga automáticamente. La lavadora está lista para ser utilizada.

Antes de comenzar

Pautas para el detergente

La lavadora está equipada con un dosificador de dos compartimientos para detergente y suavizante. El compartimiento para el blanqueador está del lado izquierdo del tambor.

• Compartimiento para el detergente con kit de burbujas (A): Agregue una cantidad recomendada de detergente (líquido o en polvo) en el compartimiento.
• Compartimiento para el suavizante (B): Vierta la cantidad recomendada de suavizante en el compartimiento para el suavizante.
• Compartimiento para el blanqueador (C): Agregue el blanqueador sin cloro según las instrucciones del fabricante.

NOTA

• No vierta blanqueador con protección para ropa de color en el compartimiento para el blanqueador.
• Use el compartimiento para el suavizante solo para suavizantes de telas líquidos.

Para aplicar detergentes

1. Abra la tapa.
2. Localice el cajón para detergente y deslícelo para abrirlo.

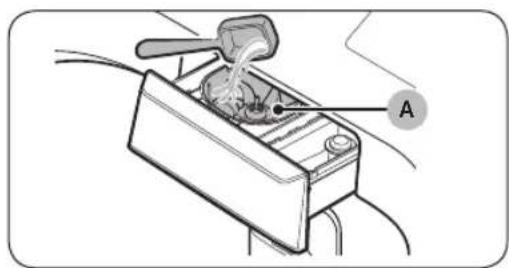

3. Agregue detergente (líquido o en polvo) en el compartimiento para el detergente.

NOTA

• No sobrepase la línea máxima en el kit de burbujas (A) al colocar detergente (líquido o en polvo) en el compartimiento para el detergente.
• Puede retirar el kit de burbujas y agregar el detergente si la cantidad requerida de detergente en polvo para su ropa excede la línea máxima del kit.

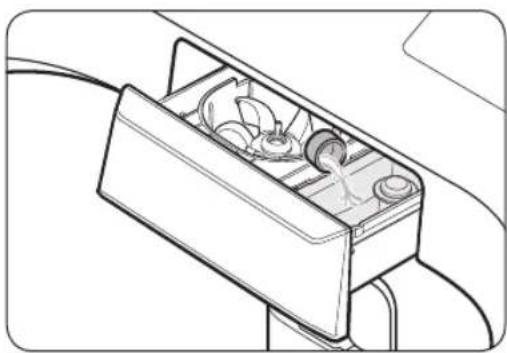

1. Vierta la cantidad recomendada de suavizante en el compartimiento para el suavizante.

1. Vierta la cantidad recomendada de blanqueador sin cloro en el compartimiento para el blanqueador.

NOTA

No supere la línea de llenado máximo al utilizar agentes limpiadores.

PRECAUCIÓN

No vierta un blanqueador líquido que contenga cloro sin diluir directamente sobre la carga o dentro del tambor. Puede dañar las telas.

NOTA

• Es normal que al final del ciclo quede una pequeña cantidad de agua en los compartimientos para el detergente.
• Al agregar blanqueador para prendas de color, se recomienda utilizar un detergente líquido.
• No utilice suavizantes líquidos que sean demasiado pegajosos ya que es posible que no se mezclen bien con el agua.

Antes de comenzar

Smart Check

Para activar esta función, primero debe descargar la aplicación Samsung Smart Washer en PlayStore o en Apple Store e instalarla en un dispositivo móvil con función de cámara.

La función Smart Check se ha optimizado para las series Galaxy e iPhone (solo para los modelos aplicables).

1. Mantenga presionados Lavar y Enjuagar simultáneamente durante 3 segundos para ingresar al modo Smart Check.
2. La lavadora inicia el proceso de autodiagnóstico y muestra un código de información en caso de que detecte algún problema.
3. Ejecute la aplicación Samsung Smart Washer en su dispositivo móvil y toque Smart Check.
4. Coloque el dispositivo móvil cerca de la pantalla de la lavadora de modo que el dispositivo y la lavadora queden enfrentados. La aplicación reconocerá de inmediato el código de información.
5. Cuando el código de información se reconoce correctamente, la aplicación proporciona información detallada sobre el problema y las soluciones aplicables.

NOTA

• El nombre de la función, Smart Check, puede variar según el idioma.
• Si en la pantalla de la lavadora se refleja una luz intensa, es posible que la aplicación no reconozca el código de información.
• Si la aplicación no reconoce el código de Smart Check consecutivamente, ingrese el código de información de forma manual en la pantalla de la aplicación.

Español22

Pautas de lavado

Verificaciones

• Verifique si hay manchas o suciedad. Aplique un poco de detergente a una toalla blanca. Frote la toalla blanca y la ropa sucia juntas para transferir la suciedad o el color a la toalla blanca.
• Antes del lavado, cepille con detergente las mangas, cuellos, dobladillos de vestidos y bolsillos a modo de tratamiento previo.
• Las prendas de lana con procesamiento para arrugas deben tratarse de una manera especial, atándolas con hilos antes del lavado. Quite los hilos cuando el lavado y el secado hayan finalizado.

PRECAUCIÓN

• No coloque ni deje cobijas en el tambor.
• No coloque velas ni una fuente de calor sobre la lavadora o dentro de ella.
• No lave este tipo de prendas:

Las corbatas, sostenes, chaquetas, trajes y sacos pueden deformarse fácilmente al encogerse o decolorarse en la superficie. Estas prendas están fabricadas principalmente de rayón, polinósico y otras mezclas.
Las prendas estampadas, con procesamiento para arrugas o procesamiento de resina se deforman fácilmente aun cuando solo se remojan en agua.
- Prendas que se decoloran con facilidad hechas de algodón, lana, seda arrugada, productos de cuero, accesorios de cuero y prendas con adornos en cuero y accesorios.
- Sábanas impermeables, colchones, edredones de lana, fundas de lluvia, chaquetas y pantalones para pescar, ropa de esquí, bolsas de dormir, cubiertas de pañales, chándales, cubiertas de bicicletas, motos y automóviles, alfombrillas de baño y otras prendas impermeables.

Antes de comenzar

PASO 1 Clasificar

Clasifique las prendas de acuerdo con los siguientes criterios:

• Etiqueta de indicaciones: Clasifique la ropa según su composición: algodón, mezclas, sintética, seda, lana y rayón.
  • Color: Separe la ropa blanca de la de color.
• Tamaño: Mezclar prendas de distintos tamaños en el tambor mejora el desempeño del lavado.
• Sensibilidad: Respete las instrucciones de cuidado específicas en la etiqueta de las prendas delicadas, como prendas nuevas de lana pura, de seda y cortinas.

NOTA

Antes de iniciar el lavado, lea las etiquetas de cuidado de la ropa y clasifique las prendas en consecuencia.

PASO 2 Vaciar los bolsillos

Vacíe todos los bolsillos de la ropa y quite cualquier suciedad que tengan dentro.

• Los objetos metálicos como monedas, clips y hebillas pueden dañar las otras prendas y el tambor.
• Dé vuelta las prendas con botones o bordados.
• Si los cierres de los pantalones o las chaquetas están abiertos durante el lavado, es posible que el tambor se dañe.
• Los cierres deben cerrarse y ajustarse con un cordón.
• Las prendas con cordones largos pueden enredarse con otras prendas. Asegúrese de sujetar los cordones antes de comenzar el lavado.

PASO 3 Utilice una red para ropa o lave ciertos artículos por separado.

• Los sostenes (lavables con agua) se deben colocar dentro de una red para ropa. Las partes metálicas de los sostenes pueden atravesar la tela y dañar otras prendas.
• Es posible que las prendas de cashmilon y las prendas de gran tamaño y poco peso (p. ej. prendas con encaje, lencería, medias de nailon, telas sintéticas, etc.) floten en el agua durante el lavado y causen problemas a la máquina. Utilice una red para ropa o lave estos artículos por separado.
• No lave la red por sí sola sin otras prendas. Se podrían producirvibraciones anormales que desplazarían la lavadora y esto podría causar lesiones personales.

PRECAUCIÓN

Asegúrese de empapar de agua las prendas que se hinchan (como cobijas y edredones rellenos de algodón o microfibra) antes de ejecutar un ciclo.

• Las prendas que se hinchan pueden causar daños a la ropa o a la máquina durante el proceso de lavado o secado.
• Independientemente del tamaño, las cobijas y los edredones están más seguros y quedan más limpios si se lava una sola prenda por vez. Dos cobijas de distinto tamaño en la misma carga pueden comprometer el desempeño del secado debido al desequilibrio de la carga.

Para ingresar una cobija

Doble la cobija como se muestra y, luego, colóquela en la zona de plástico (A) del tambor antes de insertarla.

PASO 4 Prelavado (si es necesario)

• Para quitar las manchas y suciedades en cuellos, mangas, dobladillos y bolsillos, aplique detergente y cepille.
• Utilice detergentes en polvo o líquidos. No utilice jabón, ya que podría permanecer en el tambor después del lavado.
• Lave previamente calcetines, mangas y cuellos de color blanco con un poco de detergente y un cepillo.

PRECAUCIÓN

Asegúrese de que la ropa esté completamente adentro.

• Cualquier prenda que quede expuesta puede provocar daños a la máquina o a la ropa, o causar una fuga de agua.
• Asegúrese de que la ropa no sobrepase la zona de plástico (A) que se muestra en la imagen anterior.

PASO 5 Calcular la capacidad de carga

Asegúrese de que la ropa no sobrepase la zona de plástico (A) que se muestra en la imagen de la página 25. De lo contrario, se puede provocar un mal funcionamiento o daños a la máquina o a la ropa, o causar una fuga de agua.

NOTA

Al lavar ropa de cama o cobertores, el tiempo de lavado se puede alargar o la eficacia del centrifugado puede reducirse. Para ropa de cama o cobertores, se recomienda una capacidad de carga de 3.5 kg o menos.

PRECAUCIÓN

Si la carga está desequilibrada y se muestra el código de información "Ub", redistribuya la carga. Una carga desequilibrada reduce el desempeño del centrifugado y provoca daños a la máquina y a la ropa.

Español26

PASO 6 Usar el tipo de detergente apropiado

El tipo de detergente depende del tipo de tejido (algodón, sintético, prendas delicadas, lana), color, temperatura de lavado y nivel de suciedad. Use siempre detergente de "baja espuma", diseñado para las lavadoras automáticas.

PRECAUCIÓN

• Utilice la cantidad adecuada de detergente. Las cantidades excesivas de detergente no producen una gran mejora en los resultados del lavado, y causan daños en la ropa debido a la disminución del desempeño del enjuague.
• El blanqueador es muy alcalino por naturaleza y causa daños o decoloración en las prendas.
• Use un ciclo de enjuague más largo al utilizar un detergente en polvo que es probable que permanezca en las prendas y provoque malos olores al finalizar el lavado.
• Si se utiliza una cantidad excesiva de detergente, especialmente en agua fría, el detergente no se disuelve bien y esto provoca la contaminación de la ropa, las mangueras y/o el tambor.
• En caso de un lavado temporizado, no aplique detergente directamente sobre la ropa o en el tambor. La ropa podría decolorarse. Use el cajón para el detergente.
• Al lavar lana utilizando el ciclo para lana, utilice solamente un detergente neutro para evitar la decoloración de las prendas.

NOTA

• Siga las recomendaciones del fabricante del detergente en función del peso de la ropa, el nivel de suciedad y la dureza del agua en su zona. Si desconoce el nivel de dureza del agua de su zona, comuníquese con las autoridades locales.
• No utilice un detergente que tenga tendencia a endurecerse o solidificarse. Este detergente puede permanecer después del proceso de enjuague y bloquear la salida de drenaje.

Funcionamiento

Panel de control

01 Encender/Apagar	Presione para encender y apagar la lavadora.
02 Ciclos de Lavado	Presione para seleccionar el ciclo deseado.
03 Inicio/Pausa Presione para iniciar o pausar una operación.
04 Indicadores de ciclos	El indicador al lado de cada ciclo de lavado se enciende para indicar el ciclo seleccionado.
05 Pantalla	Muestra la información y el tiempo restante del ciclo que se está ejecutando, o un código de información si la lavadora necesita revisión.
06 Temperatura	Presione para alternar entre dos opciones de temperatura de agua diferentes.Fría: Prendas de colores vivos, ligeramente sucias.Caliente: Prendas que no destiñen.
07 Nivel de Agua	Presione para modificar el nivel de agua en forma manual.
08 Lavar	Presione para seleccionar manualmente el tiempo de lavado o mantenga presionado para iniciar solo un ciclo de lavado.
09 Enjuagar	Presione para modificar la cantidad de enjuagues (máximo 5) o mantenga presionado para iniciar solo un ciclo de enjuague.
10 Centrifugar	Presione para seleccionar otra velocidad de centrifugado y mantenga presionado para iniciar solo un ciclo de centrifugado.
11 Eco Bubble	Presione este botón para activar/desactivar la función Eco Bubble.Esta función solo está disponible en el ciclo NORMAL.La función Eco Bubble ayuda a que el detergente penetre en las prendas de manera más rápida y eficaz. Incluso protege la ropa de daños.

Español28

12 Suavizante Profundo	La opción Suavizante Profundo maximiza el efecto del suavizante para lograr una fragancia más intensa y duradera al optimizar el proceso de enjuague.⚠️ PRECAUCIÓN• Si seca las prendas a máquina luego de usar la opción Suavizante Profundo, las fragancias más suaves pueden debilitarse.• El uso de un detergente con un aroma intenso también puede hacer que disminuya la fragancia del suavizante.• El resultado puede variar según el tipo de suavizante. Es posible que sienta menos fragancia con algunos suavizantes (como el suavizante natural y el suavizante para ropa de bebé). Tunisia NOTA Potente lavado de tambor: Mantenga presionado Suavizante Profundo durante 3 segundos. Use esta función si no ha ejecutado el ciclo LAV ECO DE TAMBOR o si necesita una limpieza más potente del tambor. Puede agregar detergente para limpiar el tambor más a fondo.
13 Lavado Intenso	Presione este botón si la ropa está muy sucia y necesita un lavado intenso. La duración del ciclo se incrementará si Lavado Intenso está activado.
14 Final Diferido	Presione para finalizar el lavado en un momento específico. Para cancelar los ajustes del Final Diferido, simplemente apague la lavadora. Puede configurar el tiempo de Final Diferido hasta 24 horas.

Funcionamiento

Pasos sencillos para comenzar

1. Presione Encender/Apagar para encender la lavadora.
2. Presione Ciclos de Lavado de manera repetida hasta seleccionar el ciclo deseado.
3. Cambie los ajustes del ciclo (Nivel de Agua, Lavar, Enjuagar, y/o Centrifugar) según sea necesario.
4. Para agregar una opción, presione el botón correspondiente.
5. Presione Inicio/Pausa.

Para cambiar el ciclo durante el funcionamiento

1. Presione Inicio/Pausa para pausar la operación.
2. Seleccione un ciclo diferente y repita los pasos 3 y 4 de arriba si es necesario.
3. Presione Inicio/Pausa nuevamente para iniciarel nuevo ciclo.

Español30

Descripción del ciclo

Ciclo Descripción		Carga máx. (kg)
NORMAL	Para la mayoría de las telas, incluido algodón, lino y prendas moderadamente sucias.	Máx.
LAVADO RÁPIDO	Para prendas ligeramente sucias que desea que se laven rápido.	Máx.
PESADO	Para producir un desempeño de lavado más potente.	Máx.
DELICADOS	Para telas finas, sostenes, lencería, seda y otras telas que deben lavarse únicamente a mano. Para obtener los mejores resultados, use detergente líquido.	2.0
ROPA DE CAMA	Para prendas voluminosas como edredones, cobijas y sábanas.Para obtener los mejores resultados, lave un solo tipo de ropa de cama.	3.5
AHORRO DE AGUA	Use esta opción si desea ahorrar el agua a utilizar. El agua utilizada en el proceso de enjuague se volverá a usar para el siguiente proceso.	Máx.
ENJUAGUE+CENTRIFUGADO	Efectúa un ciclo de enjuague adicional después de agregar suavizante de telas a la ropa.	Máx.
LAV ECO DE TAMBOR	Seleccione esta opción para lavar el tambor. Esta potente fuerza de centrifugado elimina las impurezas y los malos olores dentro del tambor.El indicador LAV ECO DE TAMBOR que titila le recuerda que es hora de limpiar el tambor usando LAV ECO DE TAMBOR. Para obtener detalles, consulte la sección Limpieza en este manual.	-

Funcionamiento

Funciones especiales

Seguro para niños

La función Seguro para niños trabalapa de la lavadora a fin de evitar que los niños ingresen al tambor y se asfixien.

Activación de la función Seguro para niños

Mantenga presionados Nivel de Agua y Lavar simultáneamente durante unos 3 segundos.

- Cuando se activa la función Seguro para niños, parpadea el indicador de Seguro para niños 🔒.

Uso de la función Seguro para niños

Si se abre la tapa cuando la función Seguro para niños está activada, se muestra "dC" y suena una alarma.

• Si el nivel del agua del tambor supera el nivel de seguridad, "dC" se muestra en la pantalla LED y la lavadora inicia el drenaje forzado del agua luego de 30 segundos.
• Si el nivel del agua del tambor supera el nivel de seguridad y se activó la función Seguro para niños mientras la tapa está abierta, se muestra "CL" en la pantalla LED, aunque la lavadora esté apagada, y se inicia el drenaje forzado del agua.
• Cuando Seguro para niños está activado y la lavadora está apagada, si el nivel del agua del tambor supera el nivel de seguridad y la tapa está abierta, se muestra "CL" en la pantalla LED. No suena ninguna alarma, pero la lavadora drena el agua. Cuando finaliza la operación de drenaje, la lavadora se vuelve a apagar de manera automática.
• Tras el drenaje obligatorio, "CL" parpadea en intervalos de 1 segundo y la lavadora entra en el modo "CL". (Cuando la lavadora está en el modo "CL", solo funciona el botón Encender/Apagar).
• Para cancelar el modo "CL", apague la alimentación y vuelva a encenderla.
• Para cancelar el modo "dC", desactive la función Seguro para niños. Para desactivarfunción Seguro para niños, mantenga presionados Nivel de Agua y Lavar simultáneamente durante al menos 3 segundos.

Español32

Desactivación de la función Seguro para niños

Mantenga presionados Nivel de Agua y Lavar simultáneamente durante unos 3 segundos.

• Si se desactiva la función Seguro para niños, el indicador de Seguro para niños se lapaga.
• La función Seguro para niños impide que los niños o las personas discapacitadas pongan en funcionamiento la lavadora por accidente y se lesionen.

ADVERTENCIA

Si un niño entra a la lavadora, puede quedar atrapado y asfixiarse.

PRECAUCIÓN

• Una vez activada la función Seguro para niños, continúa funcionando aunque la lavadora esté apagada.
• Abrir la tapa por la fuerza puede dañar el producto o causar lesiones personales.

NOTA

Para agregar ropa cuando la función Seguro para niños está activada, primero se debe desactivar Seguro para niños.

Final Diferido

Puede configurar la lavadora para finalizar un ciclo más tarde. La pantalla indica la hora en la que finalizará el lavado.

1. Seleccione un ciclo. Luego, cambie los ajustes del ciclo si es necesario.
2. Presione Final Diferido repetidamente hasta establecer la hora de finalización deseada.
3. Presione Inicio/Pausa. El indicador junto al botón Final Diferido se enciende y el temporizador se inicia.
4. Para cancelar el Final Diferido, reinicie la lavadora presionando Encender/Apagar.

Ejemplo real

Desea que un ciclo que dura 2 horas finalice dentro de 3 horas. Para hacerlo, agregue la opción Final Diferido al ciclo actual con un ajuste de 3 horas y, luego, presione Inicio/Pausa a las 2:00 p.m. La lavadora comienza a funcionar a las 3:00 p.m. y finaliza a las 5:00 p.m. A continuación se proporciona la línea de tiempo para este ejemplo.

2:00 pm

Configure Final diferido a las 3 h

3:00 pm

Inicio

5:00 pm

Fin

Encender/Apagar Sonido

Puede activar o desactivar la tecla. El ajuste seguirá activo incluso después de reiniciar la máquina.

- Para activar/desactivar el sonido, mantenga presionados Enjuagar y Centrifugar simultáneamente por 3 segundos.

Mantenimiento

Limpieza

Mantenga la lavadora limpia para impedir el deterioro del desempeño y para preservar su vida útil.

Exterior

• Use un paño suave para limpiar todo el detergente, el blanqueador u otros derrames a medida que ocurran.
• Limpie el panel de control con un paño suave y húmedo. No use polvos ni paños de limpieza abrasivos. No rocíe los paneles directamente con limpiadores en aerosol.

LAV ECO DE TAMBOR

Ejecute este ciclo con regularidad para limpiar el tambor y eliminar las bacterias.

1. Asegúrese de que el tambor esté totalmente vacío.
2. Presione Encender/Apagar para encender la lavadora.

3. Presione Ciclos de Lavado de manera repetida hasta seleccionar LAV ECO DE TAMBOR. También puede usar el Final Diferido con LAV ECO DE TAMBOR.

4. Presione Inicio/Pausa.

NOTA

Si la lavadora se instala y se usa en un lugar húmedo, las bacterias en el aire podrían adherirse a la superficie húmeda del tambor y favorecer el crecimiento de moho, lo cual es perjudicial para su salud. Para mantener limpio el tambor de la lavadora, use el ciclo LAV ECO DE TAMBOR una vez cada 1 o 2 meses (o cuando se encienda el indicador de LAV ECO DE TAMBOR) para realizar una limpieza del tambor.

PRECAUCIÓN

• Solo utilice LAV ECO DE TAMBOR cuando el tambor esté completamente vacío. Esto puede dañar la ropa o causar un problema en la lavadora.

• Dependiendo de las condiciones y el entorno en el que se utilice la lavadora, el nivel de contaminación del tambor o el resultado del ciclo LAV ECO DE TAMBOR pueden variar. Al usar el ciclo LAV ECO DE TAMBOR, vierta 200 ml de blanqueador con cloro de manera uniforme en el fondo del tambor.

• El uso excesivo de blanqueador con cloro puede provocar un mal funcionamiento del producto. No mezcle el blanqueador con cloro con otras sustancias (como vinagre, blanqueador cítrico y oxigenado, etc.).
  La mezcla del blanqueador con cloro con estas sustancias puede generar gases nocivos. Cuando use blanqueador con cloro, asegúrese de ventilar el área circundante. Si ha utilizado la lavadora durante mucho tiempo sin limpiar el tambor o si va a limpiar el tambor por primera vez, es posible que queden algunos residuos después del ciclo LAV ECO DE TAMBOR.

- Ejecute un ciclo de ENJUAGUE+CENTRIFUGADO adicional para remover por completo los residuos. Aunque los tambores de acero inoxidable no se oxidan con facilidad, pueden hacerlo en los casos a continuación; si se oxidan, límpielos con una esponja o un paño suave con detergente neutro.

- Si quedan en el tambor durante mucho tiempo objetos metálicos (clips, horquillas, etc.) que se oxidan con facilidad.

- Si se deja blanqueador con cloro en el tambor durante mucho tiempo.

Si se usa una cantidad excesiva de blanqueador con cloro en el tambor.

Español34

Recordatorio de LAV ECO DE TAMBOR

• El indicador LAV ECO DE TAMBOR le recuerda que debe limpiar el tambor cuando es necesario. Si ve que el indicador parpadea después de finalizar el lavado, quite las prendas y ejecute el ciclo LAV ECO DE TAMBOR.
• Puede ignorar este recordatorio y continuar la ejecución de los ciclos normalmente ya que esta no es una falla del sistema. Sin embargo, el recordatorio permanece activo durante 6 ciclos consecutivos inmediatamente después de finalizar cada ciclo.
• Para mantener limpio el tambor, se recomienda ejecutar LAV ECO DE TAMBOR con regularidad.

Use esta función si no ha ejecutado el ciclo LAV ECO DE TAMBOR o si necesita una limpieza más potente del tambor. Puede agregar detergente para limpiar el tambor más a fondo.

1. Asegúrese de que el tambor esté vacío.
2. Presione Encender/Apagar para encender la lavadora.
3. Mantenga presionado Suavizante Profundo durante 3 segundos.

4. Vierta 200 ml de blanqueador con cloro de manera uniforme en el fondo del tambor.

5. Presione Inicio/Pausa.

ADVERTENCIA

• No coloque ninguna prenda en el tambor cuando ejecute el ciclo Potente lavado de tambor. Podrían dañarse o decolorarse.
• Dependiendo de las condiciones y el entorno en el que se utilice la lavadora, el nivel de contaminación del tambor o el resultado del ciclo Potente lavado de tambor pueden variar.

Mantenimiento

Filtro Mágico

1. Presione el área superior de la caja del filtro para quitarlo.

2. Desbloquee la tapa y limpie el filtro con agua corriente y un cepillo.

3. Al finalizar la limpieza, cierre la tapa y vuelva a insertar la caja del filtro en su posición original. Se escuchará un clic cuando la caja del filtro encaje.

Filtro de la bomba (solo para los modelos aplicables)

1. Coloque un trapo de piso o una toalla debajo del filtro de la bomba. Gire la perilla del filtro hacia la izquierda para quitarlo.

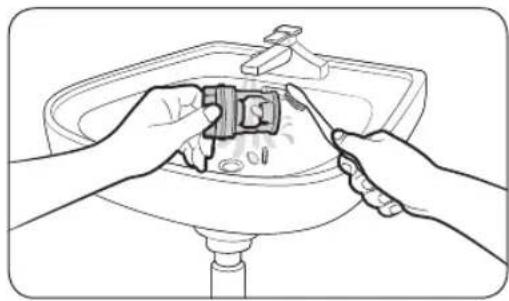

1. Limpie el filtro con agua corriente y un cepillo suave.

1. Vuelva a insertar el filtro y gírelo hacia la derecha hasta que se trabe en su posición.

Mantenimiento

Filtro de malla

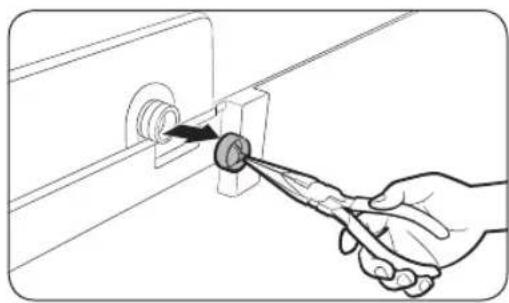

1. Use pinzas para sacar el filtro de malla del interior de la entrada de agua como se muestra.

2. Use un cepillo suave para limpiar el filtro de malla con agua corriente.

3. Vuelva a insertar el filtro. Asegúrese de que quede bien ajustado para evitar fugas de agua.

Cajón para el detergente

1. Abra por completo el cajón para detergente.

1. Para retirarlo, tire del cajón por los extremos laterales.

1. Retire el kit de burbujas (A) de los compartimientos. Enjuague el kit de burbujas (A) y el cajón con agua tibia y límpielos con un cepillo suave.

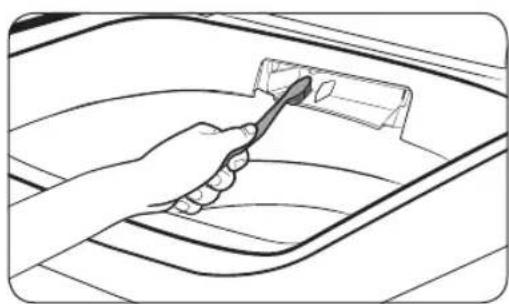

1. Limpie la abertura del cajón cuidadosamente con un cepillo pequeño y no metálico.

Mantenimiento

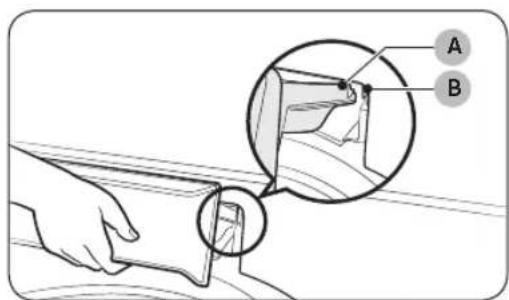

1. Vuelva a colocar el kit de burbujas (A) en el compartimiento para el detergente. Para volver a insertar el cajón, coloque el riel del cajón (A) en el riel del compartimiento (B) mientras inclina el cajón hacia abajo.

2. Empuje completamente el cajón para cerrarlo.

Solución de problemas

Verificaciones

Si tiene algún problema con la lavadora, primero consulte la siguiente tabla y pruebe las sugerencias.

Problema Acción
No enciende.	Asegúrese de usar la potencia nominal para el producto.Verifique que el cable de alimentación esté completamente enchufado.Revise el fusible o reinicie el disyuntor.
No se inicia.	Asegúrese de que la tapa esté cerrada.Asegúrese de que las llaves del agua estén abiertas.Asegúrese de presionarInicio/Pausa(o mantenga presionadoInicio/Pausadurante 3 segundos) para encender la lavadora.Asegúrese de que Seguro para niños no esté activado.Antes de que la lavadora comience a llenarse, se escuchará una serie de sonidos semejantes a un "clic" para controlar la trabade la tapa y se efectuará un drenaje rápido. (Solo se aplica a los modelos con la función de bloqueo de tapa).¿Se abrió la tapa durante el ciclo de centrifugado? Cierre la tapa y presioneInicio/Pausa(o mantenga presionadoInicio/Pausadurante 3 segundos) para reanudar la operación. (Solo se aplica a los modelos sin la función de bloqueo de tapa).La máquina entra en estado de espera o está en un ciclo de remojo. Espere.Revise el fusible o reinicie el disyuntor.
No se suministra agua.	Asegúrese de presionarInicio/Pausa(o mantenga presionadoInicio/Pausadurante 3 segundos) tras seleccionar el suministro de agua.Asegúrese de que las llaves del agua estén abiertas.¿Está obstruida la red del filtro en el conector de la manguera de suministro de agua? Limpie la red del filtro con un cepillo de dientes.¿Hay suministro de agua? Si se cortó el suministro de agua, cierre la llave del agua y apague la lavadora.Enderece las mangueras de suministro de agua.Abra y cierre la tapa, luego presioneInicio/Pausa(o mantenga presionadoInicio/Pausadurante 3 segundos).Si la presión de agua es baja, el comienzo del lavado demora más tiempo.Si el nivel del agua no es tan alto como se necesita o es inferior a lo esperado, utilice el selector de nivel para ajustar el nivel del agua.
Después de un ciclo, queda detergente en el dispensador automático.	Asegúrese de que la lavadora funcione con suficiente presión de agua.Asegúrese de que el cajón para detergente esté correctamente insertado.Quite el cajón para detergente, límpielo y vuelva a intentarlo.

Solución de problemas

Problema Acción
Vibra de manera excesiva o hace ruido.	Asegúrese de que la lavadora esté instalada sobre un piso nivelado. Si el piso está desnivelado, use las patas niveladoras para ajustar la lavadora.Asegúrese de que la lavadora no esté en contacto con ningún otro objeto.Verifique que la carga de ropa sea equilibrada.Asegúrese de que la ropa esté esparcida uniformemente en la lavadora. Esparza la ropa uniformemente y vuelva a comenzar.Asegúrese de que no haya objetos en el espacio alrededor de la lavadora.Se produce un zumbido normal durante el funcionamiento.Los objetos como las monedas pueden generar ruidos. Retire estos objetos de la lavadora una vez finalizado el lavado.
Se detiene.	Enchufe el cable de alimentación a un tomacorriente que funcione.Revise el fusible o reinicie el disyuntor.Cierre la tapay presioneInicio/Pausa(o mantenga presionadoInicio/Pausa durante 3 segundos) para encender la lavadora. Por su seguridad, la lavadora no centrifugará salvo que la tapa esté cerrada. (Solo se aplica a los modelos con la función de bloqueo de tapa).Antes de que la lavadora comience a llenarse, se escuchará una serie de sonidos semejantes a un "clic" para controlar la trabade la tapay se efectuará un drenaje rápido.Se puede producir una pausa o un periodo de remojo en el ciclo. Espere un instante para ver si la lavadora comienza a funcionar.Asegúrese de que no estén obstruidos los filtros de la manguera de entrada en las llaves. Limpie los filtros periódicamente.Este problema se produce de forma temporal debido a las bajas tensiones y se resolverá cuando vuelva la energía.
La alarma de LAV ECO DE TAMBOR no se apaga.	Cuando se diagnostica que la máquina debe limpiarse, el indicador LAV ECO DE TAMBOR titila durante una hora. Esto se repite 6 veces consecutivas hasta que se ejecute el ciclo LAV ECO DE TAMBOR. Esto es normal, no se trata de una falla del sistema. Para mantener limpio el tambor, se recomienda ejecutar el ciclo cada 1-3 meses.

Español42

Problema Acción
Se llena con agua a una temperatura incorrecta.	Abra por completo ambas llaves del agua.Asegúrese de que la selección de temperatura sea la correcta.Asegúrese de que las mangueras estén conectadas a las llaves correctas.Purgue las cañerías.Desconecte las mangueras y limpie los filtros. Es posible que los filtros de las mangueras estén obstruidos.Mientras la lavadora se llena, la temperatura del agua puede variar debido a que la función automática de control de la temperatura verifica la temperatura del agua que ingresa. Esto es normal.Mientras la lavadora se llena, es posible que observe que por el dosificador pasa solo agua caliente y/o solo agua fría cuando se seleccionan las temperaturas fría o tibia. Este es un funcionamiento normal del control de temperatura automático a medida que la lavadora determina la temperatura del agua.
La tapa está trabada o no se abre. (Solo se aplica a los modelos con la función de bloqueo de tapa).	La tapa se trabay no se abre mientras la lavadora está en funcionamiento. Para abrir la tapa, primero presioneInicio/Pausapara pausar la operación. (Si la función de seguro para niños está activada, primero debe desactivarla antes de presionarInicio/Pausa).
No drena y/o no centrifuga.	Revise el fusible o reinicie el disyuntor.Asegúrese de que el voltaje eléctrico sea normal.Asegúrese de que la lavadora esté enchufada.Asegúrese de que la manguera de drenaje esté dirigida hacia abajo. (Modelos de drenaje natural solamente)Asegúrese de que la manguera de drenaje no esté obstruida.Asegúrese de que la manguera de drenaje no esté enroscada.Enderece la manguera de drenaje. Si existe alguna restricción en cuanto al drenaje, comuníquese con el servicio técnico.Cierre la tapay presioneInicio/Pausa(o mantenga presionadoInicio/Pausadurante 3 segundos). Por su seguridad, la lavadora no centrifugará salvo que la tapa esté cerrada.
La carga está húmeda al finalizar el ciclo.	Use la velocidad de centrifugado alta o máxima. (Solo para los modelos aplicables)Use un detergente de alta eficacia (HE, por su sigla en inglés) para reducir la formación de espuma en exceso.La carga es demasiado pequeña. Las cargas pequeñas (una o dos prendas) se pueden desequilibrar y no centrifugarse por completo.

Solución de problemas

Problema Acción
Pierde agua.	Asegúrese de que todas las conexiones de las mangueras estén ajustadas.Asegúrese de que el empaque de goma de la manguera de suministro de agua esté en la posición correcta. Ajústela nuevamente.Asegúrese de que el extremo de la manguera de drenaje esté correctamente conectado y asegurado al sistema de desagüe.Evite sobrecargar la lavadora.Use un detergente de alta eficacia (HE, por su sigla en inglés) para evitar la formación de espuma en exceso.Asegúrese de que la manguera de suministro de agua no esté enroscada.Si el suministro de agua es demasiado fuerte, es posible que se produzcan fugas. Cierre un poco la llave del agua.Asegúrese de que no haya fugas de agua desde la llave. Si las hay, repare la llave del agua.
Exceso de espuma.	Use un detergente de alta eficacia (HE, por su sigla en inglés) para evitar la formación de espuma en exceso.Reduzca la cantidad de detergente para el agua blanda, las cargas pequeñas o ligeramente sucias.No se recomienda un detergente de baja eficacia.
La cesta de centrifugado o la manguera de drenaje/suministro está congelada.	Utilice agua tibia para desconectar la manguera de suministro o la manguera de drenaje. Remójelas en agua tibia.Llene la cesta de centrifugado con agua tibia y, luego, espere unos 10 minutos.Coloque una toalla caliente sobre el conector de la manguera de drenaje.Vuelva a conectar las mangueras de suministro y de drenaje y verifique si se suministra agua correctamente.
El agua se drena inmediatamente.	Asegúrese de que la manguera de drenaje no esté obstruida y que esté colgada en el gancho para la manguera. Llene la cesta de centrifugado con agua hasta la mitad e intente centrifugar de nuevo.Levante el extremo de la manguera de drenaje para evitar que el agua se drene. Llene la cesta de centrifugado con agua hasta la mitad y, luego, ejecute el centrifugado después de liberar la manguera de drenaje.Asegúrese de que la manguera de drenaje esté instalada correctamente.Consulte la sección de instalación de este manual del usuario y ajuste la posición de la manguera de drenaje según se indica.
Hay manchas en la ropa.	Limpie el filtro.
Tiene olor.	El exceso de espuma se acumula en los huecos y puede causar malos olores.Realice periódicamente ciclos de limpieza para desinfectar.Seque el interior de la lavadora una vez finalizado el ciclo.

Si el problema persiste, comuníquese con un centro de servicio local de Samsung.

Español44

Códigos de información

Si la lavadora no funciona bien, es posible que vea un código de información en la pantalla. Consulte la siguiente tabla y pruebe las sugerencias.

Código Acción
1C	El sensor de nivel de agua no está funcionando bien.Revise el arnés de cables del sensor de nivel de agua.Si el código de información permanece, comuníquese con un centro de servicio al cliente.NOTACuando la lavadora indica “1C”, se drena durante 3 minutos y el botónEncender/Apagarqueda inactivo durante ese tiempo.
3C	Verifique el funcionamiento del motor.Pruebe reiniciar el ciclo.Si el problema continúa, llame al servicio técnico.
4C	No se suministra agua.Asegúrese de que las llaves del agua estén abiertas.Asegúrese de que las mangueras de agua no estén obstruidas.Asegúrese de que las llaves del agua no estén congeladas.Asegúrese de que la lavadora funcione con suficiente presión de agua.Asegúrese de que las llaves del agua fría y caliente estén conectadas correctamente.Limpie el filtro de malla ya que puede estar obstruido.NOTACuando la lavadora indica “4C”, se drena durante 3 minutos y el botónEncender/Apagar queda inactivo durante ese tiempo.
4C2	Asegúrese de que la manguera de suministro de agua fría esté bien conectada a la llave del agua fría. Si está conectada a la llave del agua caliente, las prendas pueden deformarse con algunos ciclos.
5C	El agua no drena.Asegúrese de que la manguera de drenaje no esté congelada ni obstruida.Asegúrese de que la manguera de drenaje esté correctamente posicionada, según el tipo de conexión.Limpie el filtro de residuos ya que puede estar obstruido.Asegúrese de que la manguera de drenaje esté completamente enderezada hasta el sistema de desagüe.Si el código de información permanece, comuníquese con un centro de servicio al cliente.
8C	Revise el sensor MEMS.Apague la lavadora. Espere 2 o 3 minutos, encienda la lavadora y vuelva a intentarlo.Si el problema continúa, llame al servicio técnico.

Solución de problemas

Código Acción
9C1	Se debe revisar el control electrónico (Error de sobrevoltaje).Revise la PCB y el arnés de cables.Revise si la alimentación se suministra con normalidad.Si el código de información permanece, comuníquese con un centro de servicio al cliente.
9C2	Se detectó voltaje bajo.Verifique que el cable de alimentación esté enchufado.Si el código de información permanece, comuníquese con un centro de servicio al cliente.
AC6	Problema de comunicación del inversor.Revise la PCB del inversor y el arnés de cables.Si el código de información permanece, comuníquese con un centro de servicio al cliente.
dCdC1	La tapa de la lavadora no está bien cerrada.Asegúrese de que la tapa esté perfectamente cerrada.Asegúrese de que no quede ropa trabada en la tapa.Si el código de información permanece, comuníquese con un centro de servicio al cliente.
HC	Verificación de temperatura alta.Si el código de información permanece, comuníquese con un centro de servicio al cliente.
LC	Verifique la manguera de drenaje.Asegúrese de que el extremo de la manguera de drenaje esté en el suelo.Asegúrese de que la manguera de drenaje no esté obstruida.Si el código de información permanece, comuníquese con un centro de servicio al cliente.NOTACuando la lavadora indica “LC”, se drena durante 3 minutos y el botón Encender/Apagar queda inactivo durante ese tiempo.
OC	El agua se desborda.Reinicie después del centrifugado.Si el código de información sigue apareciendo en la pantalla, comuníquese con un centro de servicio local de Samsung.
PC	Cuando no se puede detectar la posición del embrague.Si el código de información permanece, comuníquese con un centro de servicio al cliente.
PC1	Después de detectar la posición del embrague, si la señal del Hall del embrague no funciona.Si el código de información permanece, comuníquese con un centro de servicio al cliente.

Español46

Código Acción
Ub	No centrifuga.Asegúrese de que la ropa esté esparcida uniformemente.Asegúrese de que la lavadora esté sobre una superficie plana y estable.Redistribuya la carga. Si solo lava una prenda, por ejemplo una bata de baño o un par de jeans, el resultado del centrifugado final puede no ser satisfactorio y aparecerá el mensaje de verificación “Ub” en la pantalla.

Si un código de información sigue apareciendo en la pantalla, comuníquese con un centro de servicio local de Samsung.

Especificaciones

Hoja de especificaciones

Tipo		Lavadora de carga superior
		WA19CG6441**	WA18CG6441**
Capacidad de carga máx. (kg) 19.0 18.0
Consumo de potencia (W)	220-240 V CA / 50 Hz	500220-240 V CA / 60 Hz
	120 V CA / 60 Hz
Dimensiones (mm) An 637 x Pr 701 x Al 1093
Peso neto (kg) 45.0
Presión de agua (kPa) 50 - 800
Velocidad de centrífugado (rpm) 700

Tipo		Lavadora de carga superior
		WA17CG6441**	WA16CG6441**
Capacidad de carga máx. (kg) 17.016.0
Consumo de potencia (W)	220-240 V CA / 50 Hz	500220-240 V CA / 60 Hz
	120 V CA / 60 Hz
Dimensiones (mm) An 637 x Pr 701 x Al 1068
Peso neto (kg) 45.0
Presión de agua (kPa) 50 - 800
Velocidad de centrífugado (rpm) 700

NOTA

• El asterisco (*) representa variantes del modelo y puede variar entre (0-9) o (A-Z).
• El diseño y las especificaciones están sujetas a cambios sin previo aviso para mejorar la calidad del producto.
• WA19CG6441**/WA17CG6441** : Las especificaciones de eficiencia energética se han determinado utilizando el programa "Normal + Nivel de Agua : 4 + Tiempo de Lavado : 1 + Ciclo de Enjuague : 3 + Tiempo de Centrifugado : 3 + Temperatura de agua: Fria" (similar a algodón 20 °C).
• Nivel de Agua : 1 Columna desde abajo - Nivel 1-2, 2 Columna de plomo - Nivel 3-4, 3 Columna de plomo - Nivel 5-6, 4 Columna de plomo - Nivel 7-8, 5 Columna de plomo - Nivel 9-10.

Español48

INFORMACIÓN PARA PERU

Fabricante SAMSUNG
Modelo WA19CG6441** WA18CG6441**
Tipo de Artefacto LAVADORA
Consumo de energíaCiclo de lavado nominalado de algodona 60 °CCiclo de lavado nominalado de algodona 40 °C (carga parcial)	kWh/ciclo	1.500.90	1.500.90
Consumo de eléctrico en «modo apagado» W 0.5 0.5
Consumo eléctrico en «modo sin apagar» W 8.0 8.0
Duración del programa min 80 80
Consumo de agua	litros	205	205
Duración del «modo sin apagar»	min	12	12
Contenido de humedad residual	%	80	80
Consumo de energíaLavadoCentrifugado	dB(A) re 1 pW	--	--
Velocidad máxima de centrifugado	rpm	700	700
Capacidad nominal	kg	19	18

Especificaciones

Fabricante SAMSUNG
Modelo WA17CG6441** WA16CG6441**
Tipo de Artefacto LAVADORA
Consumo de energíaCiclo de lavado nominalado de algodona 60 °CCiclo de lavado nominalado de algodona 40 °C (carga parcial)	kWh/ciclo	1.500.90	1.500.90
Consumo de eléctrico en «modo apagado» W 0.5 0.5
Consumo eléctrico en «modo sin apagar» W 8.0 8.0
Duración del programa min 80	80
Consumo de agua	litros	205	205
Duración del «modo sin apagar»	min	12	12
Contenido de humedad residual	%	80	80
Consumo de energíaLavadoCentrifugado	dB(A) re 1 pW	--	--
Velocidad máxima de centrifugado	rpm	700	700
Capacidad nominal	kg	17	16

Español50

Notas

SAMSUNG

¿PREGUNTAS O COMENTARIOS?

PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN
MEXICO 800-SAMSUNG www.samsung.com/mx/support
BRAZIL	0800 555 0000 (Demais cidades e regiões)4004-0000 (Capitais e grandes centros)www.samsung.com/br/support
COSTA RICA 00-800-1-SAMSUNG (726-7864)	www.samsung.com/latin/support (Spanish)www.samsung.com/latin_en/support (English)
DOMINICAN REPUBLIC 1-800-751-2676
ECUADOR 1-800-SAMSUN (72-6786)
EL SALVADOR 8000-SAMSUNG (726-7864)
GUATEMALA 1-800-299-0033
HONDURAS 800-2791-9111
JAMAICA 1-800-SAMSUNG (726-7864) www.samsung.com/latin_en/support (English)
NICARAGUA 001-800-5077267	www.samsung.com/latin/support (Spanish)www.samsung.com/latin_en/support (English)
PANAMA 800-0101
PUERTO RICO 1-800-682-3180
TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864)
VENEZUELA	0-800-100-5303
COLOMBIA	Bogotá en el 600 12 72Sin costo en todo el país 01 8000 112 112Y desde tu celular #726www.samsung.com/co/support
CHILE	800 726 786www.samsung.com/cl/support
BOLIVIA	800 107 260
PERU	080077708 Desde teléfonos fijos, públicos o celulareswww.samsung.com/pe/support
ARGENTINA	0800-555-SAMS(7267) www.samsung.com/ar
URUGUAY	0800-SAMS(7267)www.samsung.com/uy
PARAGUAY	0800-11-SAMS(7267)www.samsung.com/py
