RM-0150 - Antena wifi Green Leaf - Manual de uso y guía de instrucciones gratis

Tipo de producto	Antena WiFi
Marca	Green Leaf
Modelo	RM-0150
Dimensiones	150 mm (alto) x 50 mm (ancho) x 20 mm (profundidad)
Peso	100 g
Alimentación	USB 5V o PoE (Power over Ethernet)
Frecuencias	2.4 GHz y 5 GHz
Ganancia	5 dBi (estimado)
Conector	RP-SMA macho
Funciones principales	Mejora de señal WiFi, cobertura ampliada, compatible con routers estándar
Instalación	Montaje en pared o soporte, conexión directa al router
Compatibilidad	Routers WiFi 802.11 b/g/n/ac
Entorno de uso	Interior y exterior protegido
Material	Plástico ABS y metal
Color	Blanco o negro (según versión)
Entretien y limpieza	Limpiar con paño seco y suave. No usar químicos agresivos.
Seguridad	No exponer a humedad excesiva. Desconectar antes de limpiar.
Piezas de repuesto	No aplica (no contiene piezas reemplazables por el usuario)
Reparabilidad	No reparable por el usuario. Contactar servicio técnico.
Informaciones generales	Antena WiFi externa de la marca Green Leaf, modelo RM-0150. Diseñada para mejorar la cobertura inalámbrica en hogares y oficinas.

Preguntas frecuentes - RM-0150 Green Leaf

¿Qué tipo de antena es la Green Leaf RM-0150?

Es una antena WiFi externa diseñada para mejorar la señal y el alcance de tu red inalámbrica.

¿Cómo se instala la antena RM-0150?

Conecta el conector RP-SMA al puerto correspondiente de tu router. Luego, orienta la antena hacia la zona donde desees mejorar la cobertura.

¿Es compatible con todos los routers?

Es compatible con la mayoría de routers que tengan un puerto RP-SMA y soporten frecuencias de 2.4 GHz y 5 GHz.

¿Mejora la velocidad de internet?

No aumenta la velocidad de tu plan de internet, pero puede mejorar la intensidad de la señal y reducir pérdidas, lo que estabiliza la conexión.

¿Se puede usar en exteriores?

Está diseñada para interiores y exteriores protegidos. No se recomienda exponerla directamente a la lluvia o sol intenso.

¿Cómo limpiar la antena?

Limpia la superficie con un paño seco y suave. No uses líquidos ni productos abrasivos.

¿Cuál es la ganancia de la antena?

La ganancia estimada es de 5 dBi, lo que proporciona un buen equilibrio entre cobertura y dirección.

¿Requiere alimentación externa?

No, la antena es pasiva y se alimenta a través del cable coaxial desde el router. No necesita fuente de alimentación adicional.

¿Se puede cambiar la orientación después de instalada?

Sí, la antena tiene una articulación que permite ajustar la dirección para optimizar la señal.

¿Qué hago si la antena no funciona?

Verifica la conexión al router, asegúrate de que el router esté encendido y prueba con otro dispositivo. Si persiste, contacta al servicio técnico de Green Leaf.

MANUAL DE USUARIO RM-0150 Green Leaf

Debido a actualizaciones puede existir diferencia dentro del manual, por lo tanto favor de consultar nuestra página web: https://www.mitzu.com para obtener la última versión

Las imágenes son representativas, los colores y el diseño puede variar

*Leer completo el manual antes de usar este producto por primera vez

/Mitzu_Corp /Mitzu.Corp /MitzuCorpwww.mitzu.com

BIENVENIDOS

Gracias por adquirir el nuevo producto GREEN LEAF, estamos seguros que te encontrarás muy satisfecho con la compra

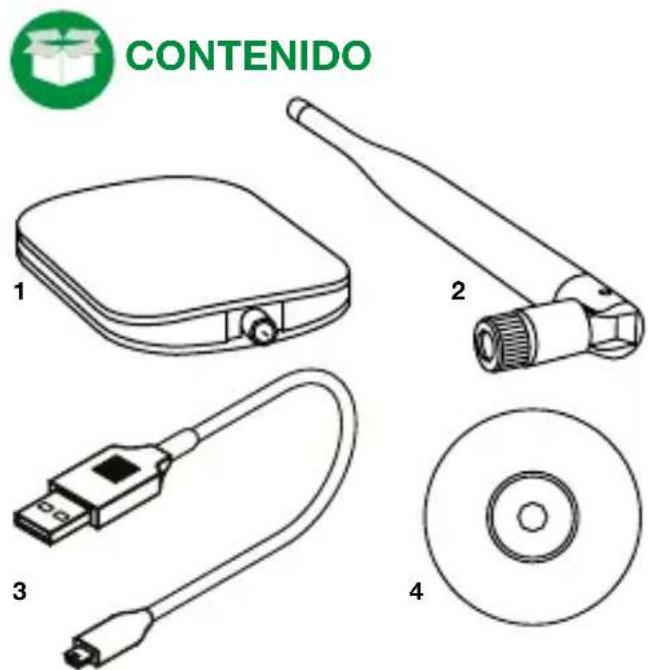

1. Amplificador de señal
2. Antena
3. Cable USB - mini USB (5Vcc)
4. CD de controladores

INSTALACIÓN DE CD

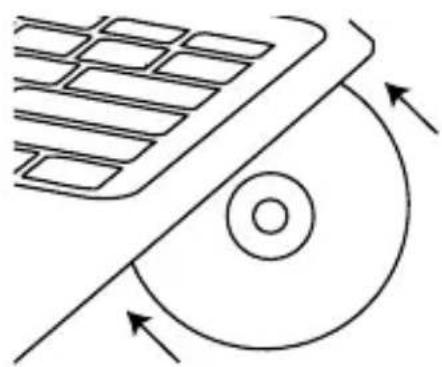

1. Insertar el CD en el lector de CD/DVD del equipo de cómputo
2. Aparecerá una ventana de autoreproducción; dar doble click en SETUP.EXE para instalar el software
3. Después de instalar el software reiniciar el equipo de cómputo

ARMADO

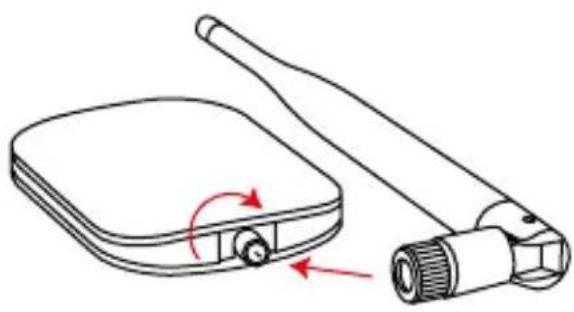

Conectar la antena en la entrada del amplificador y girar hasta fijar

NOTA: Antes de realizar cualquier conexión del dispositivo a la computadora, instalar el software del CD

Si no aparece la ventana de autorreproducción abrir el CD por medio del explorador

¿CÓMO CONECTAR?

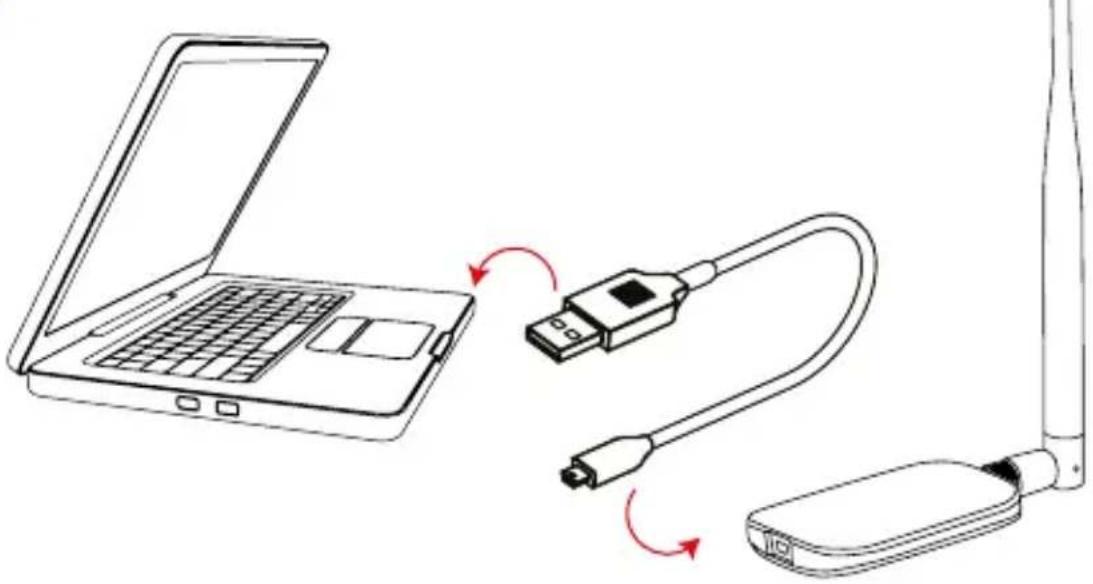

Conectar el cable USB a la computadora y el otro extremo (mini USB) al amplificador

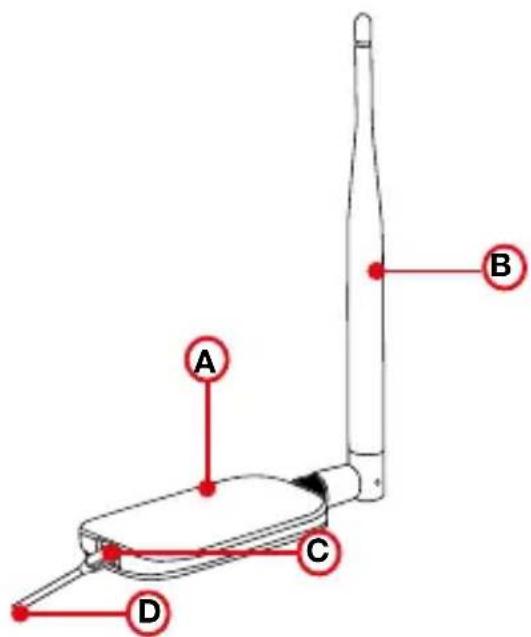

DESCRIPCIÓN GENERAL

A) AMPLIFICADOR DE SEÑAL
B) ANTENA
C) PUERTO MINI USB
D) CABLE USB - MINI USB (5VCC)

FUNCIONAMIENTO

A. ESCANEO DE SEÑAL WIFI

Existen 2 tipos de utilidades inalámbricas (Windows Zero y RaLink). Para poder cambiar entre ellas seleccionar con un click derecho la deseada.

B. CONFIGURACIÓN WZC

1. Seleccionar 1.3 si se va a utilizar RaUL
2. Activar WZC, el botón de perfil cambiara a color gris

C. CONFIGURACIÓN DE NIC UTILIZANDO WZC

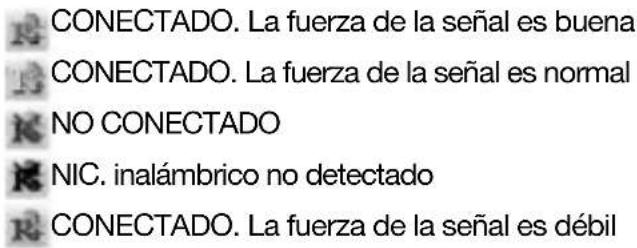

1. Antes de conectar a cualquier red inalámbrica el estatus se muestra de la siguiente forma

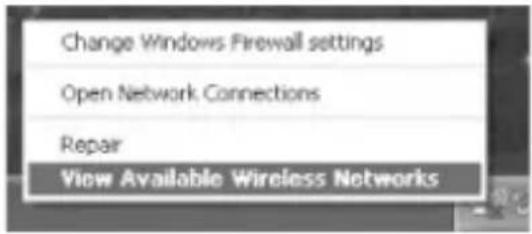

1. Dar click en el icono CONEXIÓN DE RED en la barra de herramientas
2. Seleccionar VER REDES INALÁMBRICA DISPONIBLES

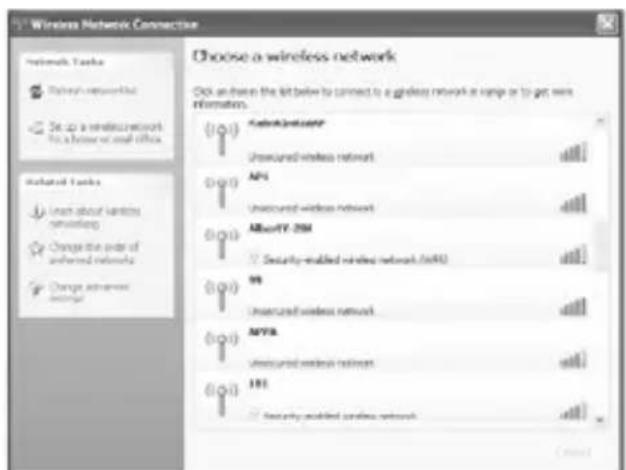

1. Se desplegara una ventana mostrando la lista de AP disponibles para conexión

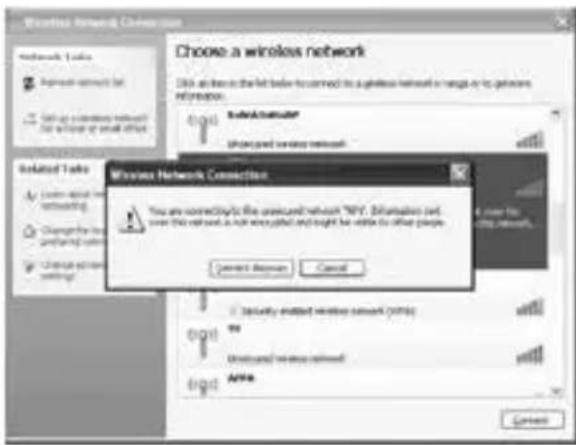

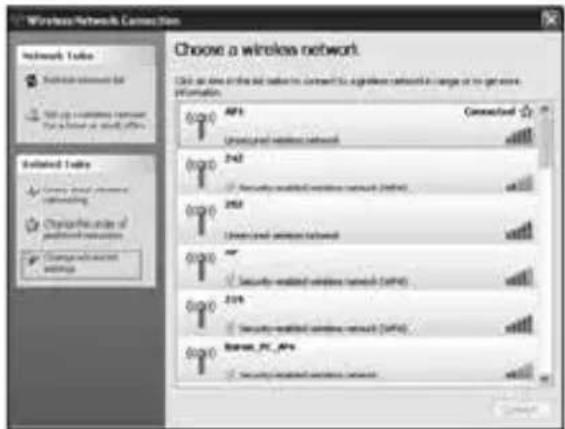

5. Dar doble click en CONECTAR DE CUALQUIER FORMA

Para actualizar los atributos de AP, dar click en CAMBIO DE CONFIGURACIÓN AVANZADA

1. Activar RaUI
2. Dar click en el icono RaUI que aparece en la equina inferior derecha

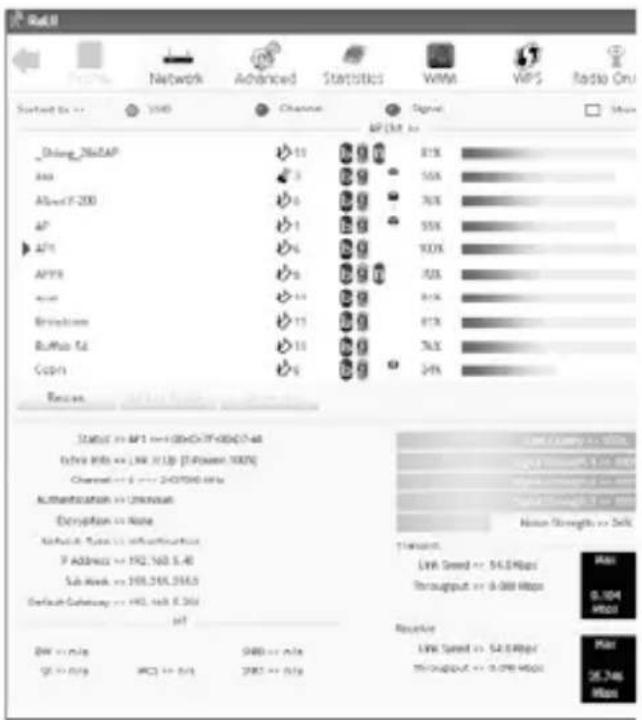

1. Dar click para mostrar la pantalla principal de RaUI para ver la lista de AP captadas por la antena. Cada fila contiene SSID, tipo de red, canal autorizado, modo inalámbrica, estado de seguridad y fuerza de señal

2. Seleccionar la AP y dar click en CONECTAR e ingresar la contraseña

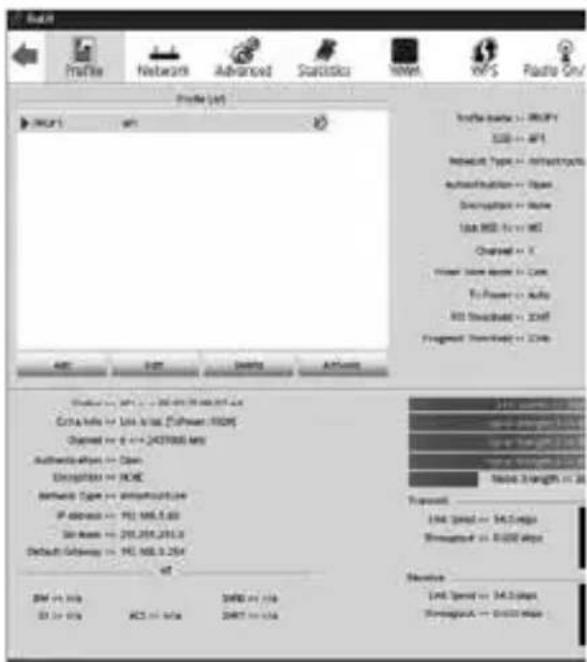

1. La luz azul aparecerá a la izquierda de la AP al igual que el estatus de varias redes

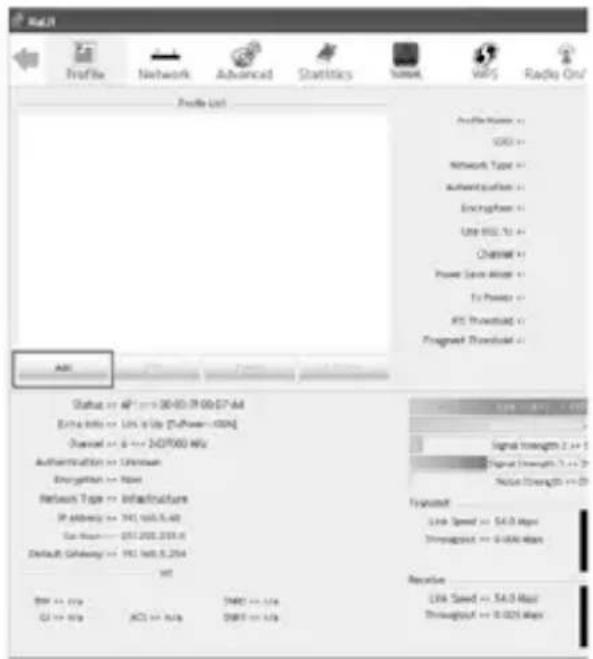

D. CARACTERÍSTICAS AVANZADAS DE RAUI

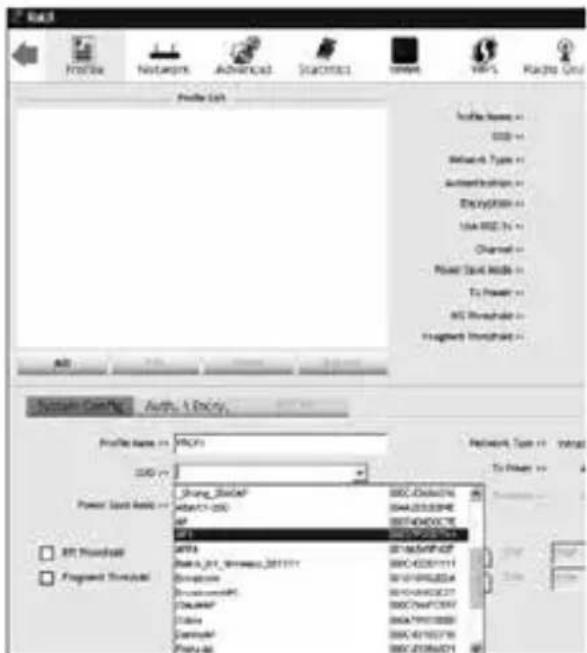

1. PERFIL. Espacio para guardar las redes inalámbricas favoritas para una conexión one-click

Nombre de perfil: Por default PROF 1

SSID: AP o nombre de Ad-Hoc Tipo de red: Infraestructura o Ad-Hoc

Autenticación: Abierta, WPA/PSK, WPA2/PSK

Encriptación: Ninguna, WEP, AES, TKIP

USB802.1x: NO o en uso Potencia de transmisión: Auto o ajustable %

Canal: Auto o canal específico

Umbral RTS: Tamaño de paquete de datos que excede el requerimiento para ser enviado. Se enviará el Umbral RTS.

Los paquetes largos, favorecen la transmisión de datos, mientras que los pequeños hacen más lenta la apreciación de tráfico en

tiempo real (voz y video) Umbral de fragmento: Un fragmento largo de datos, incrementa el desempeño con una calidad de señal buena, lo opuesto es real, para mantener un fragmento de dato corto en una calidad de señal pobre, para mantener una comunicación óptima de datos

el cual se puede cambiar a un nombre diferente. Mover el ratón a SSID bajar el menú y seleccionar AP de la lista activa

Seleccionar y dar click en activar para conectar

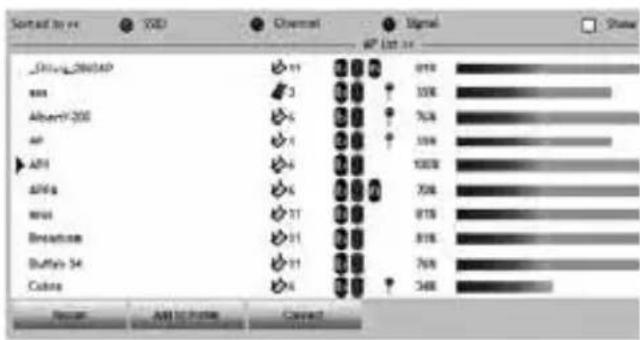

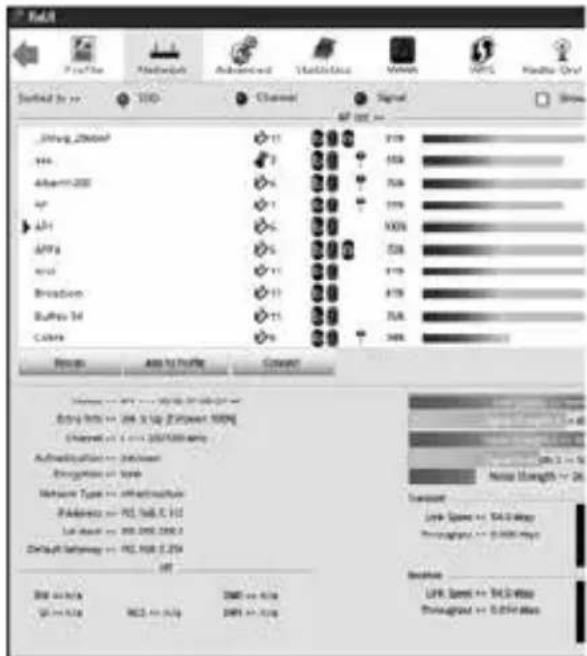

1. REDEI perfil por defaul es PROF-1 Lista de AP captadas por la antena

SSID: Nombres de las redes inalámbricas

Tipo de red: Infraestructura o Ad-Hoc

Canal: Canal específico en uso Modo inalámbrico: 802.11b, 802.11g o 802.11n

Seguridad habilitada: El tipo de encriptación en uso

Señal: Potencia en %

Para conectar a una AP, seleccionar y dar click en el botón "Conectar"

Si la red que se intenta accesar tiene encriptación, otra que no sea "No en uso", el RaUL abrirá la página de seguridad que le permite al usuario ingresar la contraseña para completar la conexión

Cuando haga doble click en AP, podrá ver la información detallada de la AP en los botones de "General" "WPS" "CCX" y "802.11n"

RED GENERAL

La información general, contiene AP's, SSID, direcciones MAC, tipos de autenticación, tipo de encriptación, canal, tipo de red, intervalo luminoso, fuerza de la señal, y rangos soportados (Mbps)

El intervalo luminoso especifica la duración entre paquetes luminosos. Puntos de acceso, mensajes indicadores de tráfico (TIM) para sincronizar redes inalámbricas. El ajuste por default es 100 por ser ideal para la mayoría de las situaciones. En un ambiente ruidoso uno con mucha interferencia, al reducir el intervalo luminoso podrá mejorar el desempeño de la red. En algunos casos, con pocos nodos, este valor se incrementará

RED WPS

Configuración de WiFi protegida (WPS) es un estándar para un establecimiento seguro y fácil de una red inalámbrica casera, creado por alianza WiFi y lanzado oficialmente en enero 8 del 2007

El éxito del protocolo WPS es para simplificar el proceso de configuración de seguridad en redes inalámbricas, en un principio fue nombrado como "Configuración simple de WIFI". El protocolo está enfocado a permitir a usuarios en casa que tienen poco o nulo conocimiento de seguridad en redes y que podrían verse intimidados por

todas las opciones de seguridad disponibles para configurar el acceso protegido de WiFi, que es soportado por todos los dispositivos WiFi certificados.

El estándar acredita su éxito al dar mucho énfasis en la usabilidad y seguridad, el concepto es implementado a través de 4 modelos utilizables que permiten al usuario establecer su red casera

Por lo tanto, para agregar un dispositivo a la red el usuario podrá tener 2 opciones:

Método PIN, en el cual PIN (Número de dentificación Personal) deberá ser leído de una etiqueta en el nuevo dispositivo cliente inalámbrico (STA) o en un display, si hay uno, y entra como administrador de la red, tanto el punto de acceso inalámbrico (AP) o registro de red estarán bajo la arquitectura del protocolo

Este es el modelo base mandatorio, cada producto con ajuste de protección WiFi deberá soportarlo. El método PBC, en el que el usuario simplemente deberá presionar un botón real o virtual, en ambas AP o al registrar una red y en un nuevo dispositivo de cliente inalámbrico (STA) Soporte para este modelo es mandatorio para AP's y opcional para STA's

La página direcciona el escenario común envolviendo una red infraestructura. El soporte de redes ad hoc (IBSS) no son soportados por WPS

La información WPS contiene el tipo de autenticación, tipo de encriptación, método de configuración, contraseña ID del dispositivo, registro, estado, versión, seguro de ajustes de AP, Bandas UUID-E yRF

Tipo de autenticación. Hay tres tipos de modos de autenticación soportados por Ra config: ABRIR, COMPARTIR, WPA-PSK y sistema WPA

Tipo de Encriptación – Para los modos de autenticación ABRIR y COMPARTIR, la selección del tipo de encriptación son NINGUNO, WEP, para WPA, WPA2, WPA-PSK, WPA2-PSK el tipo de encriptación soporta ambos TKIP y AES

Métodos de configuración – Corresponde a los métodos que soporta AP como un rol para adicionar registros externos.

Valor / Interface de hardware 0x0001/USBA (Controlador Flash) 0x0002/Ethernet 0x0004/Etiqueta 0x0008/Pantalla 0x00010/Token NFC externo Valor / Interface de hardware

0x00020/Token NFC integrado 0x00040/Interface NFC 0x00080/Botón presionado 0x0100/Teclado pad

Contraseña del dispositivo – Indica el método o identifica la contraseña que el registro intenta utilizar. Ap en modo PBC debe indicar 0x0004 en 2 minutos

Valor/Descripción 0x0000/PIN por default 0x0001/Usuario especificado 0x0002/Re key 0x0003/Pantalla 0x0004/Botón presionado (PBC) 0x0005/Registro especificado 0x0006 – 0x000F/Reservado

RED CCX (Extensiones Cisco compatible)

El programa de extensiones Compatibles con CISCO para marcas WiFi le permite a los clientes con una red inalámbrica unificada CISCO y soluciones CISCO para obtener el mayor beneficio de los últimos avances tecnológicos ofrecidos por socios tecnológicos Cisco's. Este programa ofrece mejoras de conectividad con los equipos CISCO. La información CCX contiene CCKM, Cmic y Chip CCKM, CMIC y CKIP son protocolos propiedad de Aironet 350 RED – 802.11N

El botón 802.11 aparece solo para soporte AP

La caja contiene información interna RaLink para uso en ingeniería

3. AVANZADO

Modo inalámbrico – por default con 802.11 b/g/n mix a 2,4 Ghz Transmisión Burst Habilitado: Modo RaLink propietario Tamaño de ventana TCP – Seleccione para elevar el rendimiento bajo un ambiente de bajo-ruido

Roaming rápido: El umbral de potencia de transmisión para switchear entre una AP y otra Seleccione su código de ciudad – 8 países para elegir. Por default a 0: CH1-11. (la caja 11ª muestra solo para adaptador A/B/G) Habilita CCX (Extensión Compatible Cisco) Encendido/ pagado

4. ESTADÍSTICAS

Tramas transmitidas exitosamente – Tramas enviadas

ACK falla para recibir tramas después de todos los intentos – Fallo la transmisión de tramas después de alcanzar el límite de intentos

Tramas RTS recibidas por CTS exitosamente – CTS recibidos después de enviar tramas RTS Tramas RTS fallan para recibir CTS – Falla al recibir CTS después de enviar RTS

Tramas retransmitidas exitosamente – Números de tramas retransmitidas exitosamente

Habilitación de WWM – Habilitación para manejar el QoS (Calidad de servicio) Wi Fi multimedia sensible tráfico (Audio, video)

Habilitación de ahorro de energía – Habilitar ahorro de energía

WWM de acuerdo con tráfico de IP

AC_BK - Fondo tráfico IP (estado sensitivo)

AC_BE - Mejor esfuerzo IP (estado bajo)

AC_VI - Video IP(tiempo real)

AC_VO - Voz IP(tiempo real)

Habilitación de liga de configuración (DSL) – Esto asegura la conexión a una AP que soporta DLS. Simplemente ingresando una dirección MAC en la caja que también se ha registrado en la AP. Los rangos de valor de tiempo fuera van desde 0 hasta 65536 segundos. O siempre encendido. Por default son 60 segundos

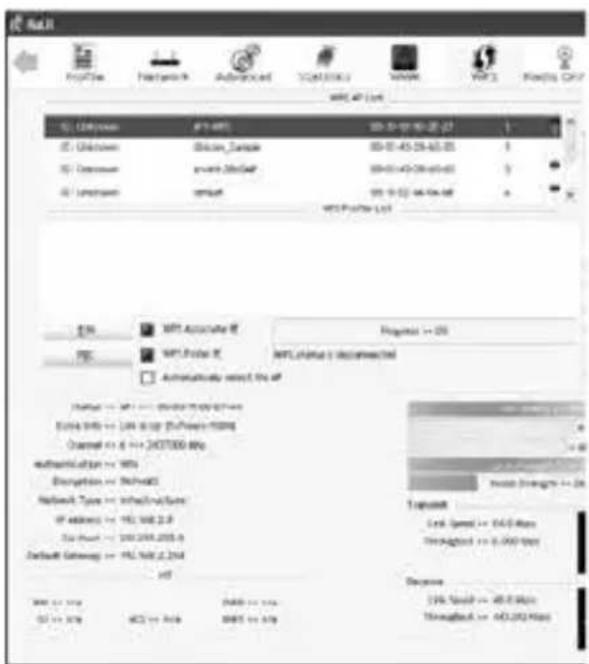

1. WPS


WPS de configuración - El objetivo principal de WiFi Protected Setup (Configuración sencilla WiFi) es simplificar la configuración de seguridad y gestión de redes WiFi. Ralink STA como auxiliar Erolle o externo soporta la configuración mediante el método de configuración PIN o el método de configuración PBC a través de un registrador interno o externo

WPS AP Lista - Muestra la información de los puntos de acceso que rodea con WPS IE del último resultado de la exploración. La información de la lista incluye SSID, BSSID (dirección MAC SSID), canal, ID (la contraseña del dispositivo ID), Seguridad - estado Habilitado.

Rescan – Actualiza el AP captado por el adaptador

Información - Visualizar la información acerca de WPS IE en la red seleccionada. Información de la lista incluye el tipo de autenticación, tipo de encriptación, los métodos de configuración, la contraseña del dispositivo de identificación, registro seleccionado, el estado, la versión, la configuración de AP bloqueado, UUID-E y las bandas de RF

Método de Configuración - Corresponde a los métodos que el AP soporta como un equipo inscrito para añadir un registro externo

Tabla de Verificación de permisos - Ver todos los permisos que consiguió del registrador. Información de la lista incluye SSID, MAC Adress,

la autenticación y el tipo de encriptación. Si STA Enrolle, los permisos se embalan tan pronto como con cada éxito WPS. Si STA es registrado, RaUI crea un nuevo permiso con WPA2-PSK/AES/64Hex-Key y no cambia hasta el próximo cambio al STA Registrador

Control en permisos:

Detalle - Información sobre la seguridad y la clave de los permisos

Conectar - Comando para conectarse a la red seleccionada dentro de los permisos. EL permiso seleccionado activo es igual que el perfil seleccionado activo. Girar - Comando para girar para conectarse a la siguiente red dentro de los permisos

Desconecte - Detener la acción de WPS y desconecte el enlace activo. A continuación, seleccione el último perfil en la página del perfil de RaUI si existe, si hay una página en blanco, el controlador podrá elegir a cualquier AP no segura

Eliminar - Eliminar un permiso existente. A continuación, seleccione el siguiente permiso si existe. Si existe un permiso vacío, el controlador podrá elegir a cualquier AP no seguro PIN Empezar a añadir a registrar por el método de configuración PIN. Si STA Registrador, recuerde introducir el código PIN leído de su Enrollee antes de comenzar el PIN

PBC - Empezar a añadir AP utilizando el método de

configuración PBC

Cuando da clic PIN o PBC, por favor no haga rescan vuelva a explorar dentro de la conexión en dos minutos. Si desea anular esta configuración en el intervalo, reinicie PIN / PBC o presione Desconectar para detener la acción de WPS

WPS asociado IE - Enviar la solicitud de asociación con WPS IE durante la configuración WPS.

Es opcional para STA

WPS Prueba IE - Enviar la solicitud con WPS IE durante la configuración WPS. Es opcional para STA

Barra de progreso - Tasa de progreso desde el inicio hasta la conexión

Barra de estado - Muestra el estado del WPS

Seleccionar automáticamente el AP - Empezar a añadir a AP utilizado para seleccionar el punto de acceso de forma automática en el método PIN

7. RADIO ON/OFF

Activación Encendido/apagado para desactivar temporalmente el adaptador

ESPECIFICACIONES

Alimentación: 5 Vcc 400 mA 2 W

Rango de Frecuencia: 2,4-2,4835 GHz

Potencia de transmisión: 29dBm (máx.)

Entrada: 20/40 MHz

IMPORTANTE

No usar ni almacenar este equipo en lugares donde existan goteras o salpicaduras. Siempre limpiar con trapos secos

No exponer el equipo ni sus accesorios al polvo, fuentes de calor humo o vapor

No intentar abrir el equipo, puede ocasionar un mal funcionamiento y se anulará la garantía

El funcionamiento se verá afectado en un ambiente magnético

Si el cordón del alimentador es dañado, el producto debe ser desechado

Este producto no debe de ser utilizado por personas (incluyendo niños sin supervisión adulta) con capacidades físicas, sensoriales o mentales diferentes, o que carezcan de experiencia o conocimiento en el manejo de estos dispositivos, a menos que estén bajo supervisión de una persona responsable de su seguridad

Los niños deben supervisarse para que no jueguen con el aparato

Conservar el empaque para hacer válida esta garantía

PÓLIZA DE GARANTÍA

PRODUCTO: Rompe muros antena digital 150Mbps, 1000mW

MODELO: RM-0150

MARCA: GREEN LEAF

El producto que usted ha adquirido cuenta con una garantía de 3 meses por defectos de fabricación, a partir de la fecha de adquisición otorgada por: QUALITY TOOLS, S.A. DE C.V.

CONDICIONES

1. Para hacer efectiva esta garantía, usted debe presentar la póliza de garantía debidamente llenada y sellada por la tienda o unidad vendedora, o la factura o el recibo o comprobante, junto con el producto en el CENTRO DE SERVICIO o en el lugar donde fue adquirido.
2. La empresa se compromete a reparar todo el producto o a cambiar las piezas y componentes defectuosos que se llegaran a requerir, sin ningún cargo para el consumidor, incluyendo la mano de obra, siempre y cuando la falla sea atribuible a algún defecto de fabricación.
3. Los gastos de transportación derivados del cumplimiento con esta póliza dentro de la red de servicio corren sin ningún cargo para el consumidor.
4. El tiempo de reparación en ningún caso será mayor de 30 días hábiles contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía; transcurrido este término QUALITY TOOLS, S.A. DE C.V. procederá a efectuar el cambio por un producto nuevo o equivalente.
5. Se pueden adquirir refacciones, partes, componentes, consumibles y accesorios, en el CENTRO DE SERVICIO indicado en la parte final de esta póliza de garantía.

ESTA GARANTÍA NO SERÁ VÁLIDA EN LOS SIGUIENTES CASOS

1. Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2. Cuando el producto no se haya utilizado de acuerdo al instructivo del que se acompaña el producto adquirido.
3. Cuando el producto ha sido alterado o reparado por personas ajenas a QUALITY TOOLS, S.A. DE C.V.
   En caso de extravío de la póliza de garantía, se puede solicitar la reposición en la tienda donde adquirió el producto.

IMPORTADOR: QUALITY TOOLS, S.A. DE C.V. Puerto Ángel N° 128, Col. Ampliación Casas Alemán. C.P. 07580, Delegación Gustavo A. Madero, CDMX R.F.C.: QTO080617LR2

CENTRO DE SERVICIO: Quality Tools Pelícano No.79 Col. Granjas Modernas, México D.F. C.P. 07460 Tel: [phone] Ext: 1246
