BILL-150 - Contador de billetes Steren - Manual de uso y guía de instrucciones gratis

Tipo de producto	Contadora profesional de billetes
Marca	Steren
Modelo	BILL-150
Alimentación	100-240 V~ 50/60 Hz, 90 W
Velocidad de conteo	600 / 1.000 / 1.200 / 1.900 billetes/minuto (seleccionable)
Tamaño de billetes aceptados	110-190 mm (largo) x 50-85 mm (ancho)
Consumo en espera	< 3 W
Temperatura de operación	0 °C a 40 °C
Humedad relativa	< 90% (no condensada)
Funciones de conteo	Automático, manual, por lotes, por suma
Detección de autenticidad	Ultravioleta (UV) y magnética (MG)
Pantalla	Panel de control con display y pantalla externa opcional (conexión RJ45)
Ajuste de rodillos	Tornillo de ajuste para variar la fricción (sentido horario: reduce fricción; antihorario: aumenta)
Seguridad	Fusible de protección, interruptor de encendido/apagado, no apto para niños, no exponer a humedad
Mantenimiento	Limpiar con paño suave y seco; limpieza de sensores y ajuste de rodillos por personal técnico autorizado
Accesorios incluidos	Cable de alimentación (interlock), cable de red para pantalla externa
Códigos de error	E01-E05, BF, EE1-EEb (consulte el manual para descripciones detalladas)
Garantía	1 año contra defectos de fabricación (cubierto por Electrónica Steren S.A. de C.V.)

Preguntas frecuentes - BILL-150 Steren

¿Cómo encender la contadora de billetes BILL-150?

Conecte el cable de alimentación (interlock) en la contadora y coloque el interruptor de encendido/apagado en la posición | (encendido). La pantalla se iluminará y la contadora estará lista para usar.

¿Qué tipos de conteo ofrece la BILL-150?

Ofrece modos de conteo automático, manual, por lotes (BATCH) y por suma (ADD). Puede combinar conteo por lotes y suma simultáneamente.

¿Cómo configurar el conteo por lotes?

Presione el botón BATCH/C en el panel de control, luego ingrese con el teclado numérico la cantidad de billetes deseada por lote. La contadora detendrá el conteo cada vez que alcance esa cantidad.

¿Qué significa el código de error E01?

El código E01 indica que el sensor de conteo izquierdo está roto o sucio. Debe limpiar o reemplazar el sensor para solucionar el problema.

¿Cómo limpiar la contadora?

Use un paño suave y seco para limpiar el exterior. No use líquidos ni aerosoles. La limpieza de los sensores internos debe realizarala personal técnico autorizado de Steren.

¿Qué hacer si la contadora no cuenta correctamente?

Verifique que los billetes sean de la misma denominación y estén dentro de las dimensiones aceptadas (110-190 mm x 50-85 mm). Ajuste la fricción de los rodillos girando el tornillo de ajuste: gire en sentido antihorario para aumentar la fricción si hay deslizamiento. Si el problema persiste, consulte los códigos de error.

¿Se puede conectar una pantalla externa?

Sí, la contadora incluye un conector RJ45 para conectar una pantalla externa (se vende por separado) que muestra el conteo de forma independiente. Use el cable de red incluido para la conexión.

¿Cómo ajustar la fricción de los rodillos?

Localice el tornillo de ajuste en la parte posterior. Gire en el sentido de las manecillas del reloj para reducir la fricción (abre el rodillo) y en sentido contrario para aumentarla (cierra el rodillo). Realice ajustes finos y pruebe el conteo.

¿Qué billetes son compatibles?

Acepta billetes de 110 a 190 mm de largo y 50 a 85 mm de ancho. Todos los billetes deben ser de la misma denominación para un conteo preciso.

¿Cuál es la garantía del producto BILL-150?

La contadora tiene una garantía de 1 año contra defectos de fabricación y mano de obra. Debe presentar la póliza y comprobante de compra en el lugar de adquisición o en los centros de servicio autorizados de Steren.

MANUAL DE USUARIO BILL-150 Steren

Manual de instrucciones

IMPORTANTE

Por favor, lee atentamente este instructivo para evitar cualquier mal funcionamiento.

La información presentada sirve únicamente como referencia sobre el producto; debido a actualizaciones pueden existir diferencias.

Consulta nuestra página www.steren.com para obtener la versión más reciente de este manual.

PRECAUCIONES

• Este aparato no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento.
• Los niños deben supervisarse para asegurarse de que no empleen el aparato como juguete.
• No coloques objetos pesados sobre la contadora.
• No uses ni almacenes la contadora en lugares donde existan goteras, salpicaduras o humedad.
• Utiliza un paño suave y seco para limpiarla.
• No introduzcas las manos ni otro objeto distinto a los billetes dentro del alimentador.
• No intentes abrir o desarmar la contadora; esto anulará la garantía.
• No coloques objetos que puedan bloquear los rodillos en el alimentador o las lengüetas en la charola.
• Coloca la contadora solo en superficies planas y firmes.

CONTADORA

VISTA POSTERIOR

1. Alimentador (Tolva)
2. Manija
3. Panel de control
4. Pantalla
5. Lengüetas

6. Charola

7. Tornillo de ajuste

8. Conector para cable interlock
9. Conector RJ45 para pantalla externa
10. Interruptor de Encendido / Apagado
11. Fusible de protección

PANEL DE CONTROL

PANTALLA PANEL DE CONTROL

1. Marcador actual
2. Conteo automático
3. Conteo continuo
4. Conteo por lotes
5. Conteo por suma
6. Indicadores sin función
7. Indicador de lengüetas
8. Marcador residual o anterior
9. Indicador de detección

[RESET] Reiniciar los contadores / Iniciar conteo manual
[COUNT] Conteo continuo
[CF] Sin función
[UV] Sin función
[MG] Sin función
[IR] Sin función
[MT] Sin función
[DD] Sin función
[M/A] Conteo automático / manual
[ADD] Conteo por suma
[BATCH / C] Conteo por lotes (por grupos)
[SPEED] Velocidad de conteo:
600 / 1 000 / 1 200 / 1 900 billetes por minuto

PANTALLA EXTERNA

1. Marcador actual
2. Indicadores sin función
3. Conteo sin detección
4. Conteo automático
5. Conteo por lotes
6. Conteo por suma
7. Indicador de detección
8. Marcador residual o anterior
9. Indicador de lengüetas
10. Soporte angular
11. Conector RJ45

CABLE DE RED CABLE DE ALIMENTACIÓN
(INTERLOCK)

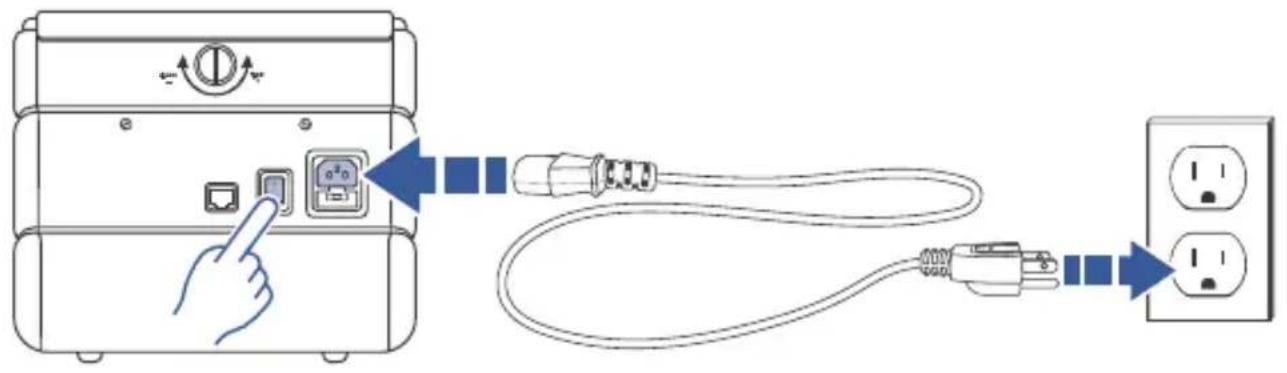

1 Conecta el cable de alimentación (interlock) en la contadora, y coloca el interruptor en | para encenderla.

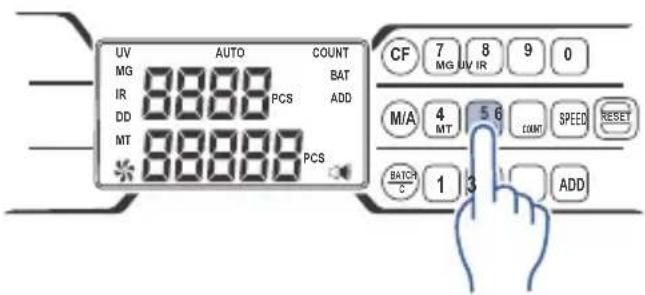

2 Ajusta los parámetros de conteo en el panel de control.

Conteo por lotes: Presiona BATCH/C y después introduce, con el teclado numérico, el número de billetes deseado en cada lote.
Conteo por suma: Presiona ADD para activar este modo. De esta manera, cada conjunto de billetes se contará y sumará a un total.
Puedes usar las funciones conteo por lotes y por suma al mismo tiempo, esto hará que se generen grupos por el número de billetes establecido y se vaya realizando una suma general.

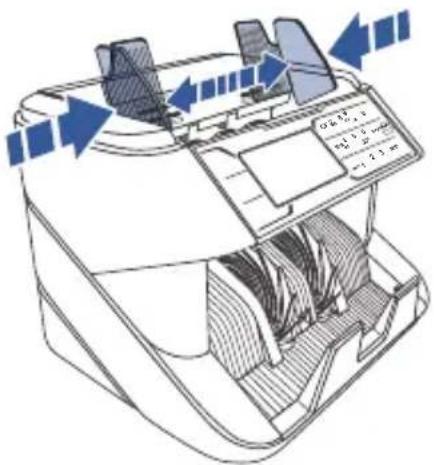

3 Ajusta los límites del alimentador para que sea ligeramente más grande que el tamaño de los billetes.

4 Coloca los billetes acostados sobre la base del alimentador. (Todos deben ser de la misma denominación, con dimensiones de 110 – 190 mm de largo y 50 – 85 mm de ancho).

Si el conteo automático está seleccionado, los rodillos se activarán inmediatamente, en cuanto se coloquen los billetes en el alimentador. Presiona el botón M/A para cambiar a modo de conteo manual. El indicador AUTO en el display se apagará. Para iniciar el conteo presiona RESET.

Usa el cable de red para conectar la pantalla externa a la contadora.

Los rodillos de la contadora están ajustados de fábrica, pero con el uso podría disminuir el agarre.

Si se observan imprecisiones en el conteo, podría ser necesario ajustar los rodillos. Este ajuste debe ser fino (poco a poco).

Gira el tornillo de ajuste en el sentido de las manecillas del reloj para reducir la fricción. Esto abrirá el rodillo.

Gira el tornillo de ajuste en sentido contrario a las manecillas del reloj para aumentar la fricción.

Esto cerrará el rodillo.

Se recomienda que tanto la limpieza de los sensores como el ajuste de rodillos sean realizados por personal técnico de Steren.

CÓDIGOS DE ERROR

CÓDIGO	POSIBLE CAUSA	SOLUCIÓN
E01	El sensor de conteo izquierdo está roto o sucio.	Cambiar uno nuevo o limpiarlo.
E02	El sensor de conteo derecho está roto o sucio.	Cambiar uno nuevo o limpiarlo
E03	El disco codificador está sucio o suelto.	Limpiar o apretar el disco.
E04	El sensor del alimentador está sucio o no funciona.	Limpiar o apretar el sensor.
E05	El sensor de la charola está sucio o no funciona.	Limpiar o apretar el sensor.
BF	Las ruedas están corriendo sin alimentación de billetes.	Presionar RESET y colocar los billetes nuevamente.
EE1	Billete detectado sin marca UV.	Retirar billete de la charola.
EE2	Billete detectado sin banda magnética.	Retirar billete de la charola.
EE4	El sensor izquierdo (o derecho) está sucio o no funciona. / Error en la detección de billete.	Limpiar o cambiar el sensor. / Sacar de la charola el último billete que pasó y presionar RESET.
EE5	Dos billetes contados como uno.	Apretar el tornillo de ajuste.
EE7	La colocación o inclinación del billete no esta siendo detectada.	Sacar de la charola el último billete que pasó y presionar RESET.
EE8	El tamaño del billete es menor a 30 mm.	Sacar de la charola el último billete que pasó y presionar RESET.
EE9	El tamaño del billete es mayor a 85 mm.	Sacar de la charola el último billete que pasó y presionar RESET.
EEA	Detección de billetes en cadena.	Sacar de la charola el último billete que pasó y presionar RESET.
EEb	El tamaño del billete es 5 mm mas largo que el primero.	Retirar los billetes de la charola. Presionar RESET para continuar.

ESPECIFICACIONES

Alimentación: 100 - 240 V\~ 50/60 Hz 90 W

Velocidad de conteo: 600; 1 000; 1 200; 1 900 billetes/min

Medidas de billetes aceptadas: 11 x 5 cm a 19 x 8,5 cm

Consumo: < 90 W/h

Consumo en espera: < 3 W/h

Temperatura de operación: 0 °C a 40 °C

Humedad relativa: < 90% no condensada

Las especificaciones pueden variar sin previo aviso

PÓLIZA DE GARANTÍA

Producto: Contadora profesional de billetes

Modelo: BILL-150

Marca: Steren

Sternen

Esta póliza garantiza el producto por el término de un año en todos sus componentes y mano de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.

CONDICIONES

1.- Para hacer efectiva la garantía, debe presentarse esta póliza, factura o comprobante de compra y el producto, en el lugar donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.-Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso, sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.-El lugar donde se pueden adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones mencionadas posteriormente.

ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:

1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.

2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.

3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.

El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.

Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.

DATOS DEL DISTRIBUIDOR

Nombre del Distribuidor

Domicilio

Fecha de entrega

ELECTRÓNICA STEREN S.A. DE C.V.

Biólogo Maximino Martínez, núm. 3408, col. San Salvador Xochimanca, Azcapotzalco, Ciudad de México, C.P. 02870, RFC: EST850628-K51

En caso de que tu producto presente alguna falla, o si tienes alguna duda o pregunta, por favor, llama a nuestro Centro de Atención a Clientes, en donde con gusto te atenderemos en todo lo relacionado con tu producto Steren.

Centro de Atención a Clientes

(55) 15 16 60 00
