Tipo de producto	Videoproyector
Modelo	PRO-300
Marca	Steren
Dimensiones (Ancho x Alto x Profundidad)	30 cm x 12 cm x 22 cm
Peso	2.5 kg
Alimentación	220 V CA, 50/60 Hz
Consumo de energía	180 W
Tipo de lámpara	LED
Vida útil de la lámpara	30,000 horas
Resolución nativa	SVGA (800x600)
Brillo	3000 lúmenes
Relación de contraste	2000:1
Entradas de video	HDMI, VGA, RCA compuesto
Salida de audio	Jack de 3.5 mm
Altavoz incorporado	Sí, 5 W
Funciones principales	Proyección multimedia, corrección trapezoidal, zoom digital
Entretien et nettoyage	Limpiar el filtro de aire cada 100 horas; limpiar la lente con un paño suave y seco.
Seguridad	No mirar directamente al haz; desconectar antes de limpiar; mantener ventilación libre.
Piezas y reparabilidad	Lámpara reemplazable; filtro de aire reemplazable; servicio técnico autorizado Steren.
Información general	Proyector compacto para hogar y oficina; incluye control remoto y cable de alimentación.

Preguntas frecuentes - PRO-300 Steren

¿Cómo enciendo el proyector Steren PRO-300?

Conecte el cable de alimentación y presione el botón Encendido en el panel superior o en el control remoto.

¿Qué hago si no hay imagen?

Verifique que el cable de video esté bien conectado y que la fuente de entrada seleccionada sea la correcta (HDMI, VGA, etc.). También asegúrese de que la lámpara esté encendida.

¿Cómo ajusto el enfoque?

Gire el anillo de enfoque ubicado en el costado del lente hasta obtener una imagen nítida.

¿Puedo conectar mi teléfono al proyector?

Sí, si su teléfono compatible con HDMI o MHL puede usar un adaptador HDMI. También puede usar un cable VGA con adaptador, o un dispositivo de transmisión inalámbrica.

¿Cómo limpio el filtro de aire?

Apague y desconecte el proyector. Retire la cubierta del filtro, limpie el filtro con un cepillo suave o aire comprimido, y vuelva a colocarlo. Se recomienda cada 100 horas de uso.

¿Qué hago si la imagen aparece inclinada?

Utilice los pies ajustables para nivelar el proyector o active la corrección trapezoidal en el menú de ajustes.

¿Cuánto dura la lámpara?

La lámpara LED tiene una vida útil de aproximadamente 30,000 horas, lo que equivale a varios años de uso normal.

¿El proyector tiene altavoz?

Sí, cuenta con un altavoz incorporado de 5 W. Para mejor sonido, puede conectar parlantes externos mediante la salida de audio.

¿Cómo reemplazo la lámpara?

Solo use una lámpara de repuesto autorizada. Apague el proyector, espere a que se enfríe, retire la tapa de la lámpara, desconecte el conector y extraiga la lámpara. Inserte la nueva en orden inverso.

¿Qué significan los indicadores LED?

El LED verde indica encendido, el rojo indica modo de espera, y el parpadeo rojo puede indicar sobrecalentamiento o fallo de la lámpara.

MANUAL DE USUARIO PRO-300 Steren

Proyector multimedia HD

Manual de instrucciones

Por favor, lee completamente y con atención este instructivo, antes de realizar cualquier acción con el equipo, para saber cómo utilizarlo adecuadamente.

La información es presentada únicamente como referencia; debido a actualizaciones pueden existir diferencias. Consulta nuestra página www.steren.com para obtener la versión más reciente de este manual.

PRECAUCIONES

• No coloques objetos pesados sobre el proyector.
• No uses ni almacenes el proyector en lugares donde existan goteras o salpicaduras.
• Límpialo con un paño suave y seco.
• Mantén el proyector en una base o soporte firme y nivelado.
• Nunca golpees o permitas que el proyector sufra golpes o caídas.
• Evita tocar el lente.
• Limpia el lente con una toalla de microfibra ligeramente humedecida con líquido especial para óptica o cristales oftálmicos.
• No bloquees las entradas y salidas de aire.
• Coloca el proyector en un espacio ventilado.
• Este aparato no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento.
• Los niños deben ser supervisados para asegurarse de que no empleen el aparato como juguete.

ÍNDICE

CONTENIDO Y DESCRIPCIÓN 4

PREPARATIVOS 8

Instalación de baterías en el control 8

CONEXIONES 9

INSTALACIÓN 10

Consideraciones importantes 10

Relación de distancia-dimensión 10

Ubicación del proyector 11

MODO DE USO 13

Encender el proyector y seleccionar el idioma de la interfaz 13

Seleccionar la fuente de entrada 13

Ver el contenido de una memoria (USB / microSD 14

Descripción del Menú de configuración 16

ESPECIFICACIONES 19

CONTENIDO Y DESCRIPCIÓN

Proyector

Vista superior Vista inferior

1. Ajuste de enfoque
2. Ajuste de trapecio
3. Encender / Apagar
4. Cursor arriba
5. Menú / Regresar
6. Cursor izquierdo
7. Entrada (source)

8. Cursor abajo

9. Salir

10. Cursor derecho
11. Selección / OK
12. Altavoz
13. Óptico (lente)
14. Elevador
15. Receptor infrarrojo

Vista lateral izquierda

Vista lateral derecha

1. Salida de audio 3,5 mm
2. Salida de aire
3. Entrada AV 3,5 mm
4. Ranura para tarjeta microSD
5. Entrada HDMI 1
6. Entrada HDMI 2
7. Puerto USB
8. Entrada de alimentación
9. Entrada de aire
10. Entrada VGA
11. Receptor infrarrojo

Control remoto

1. Regresar pista o video
2. Encender / Apagar
3. Pista, imagen o video anterior
4. Detener
5. Invertir o girar imagen
6. Reproducir / Pausar
7. Seleccionar / OK
8. Rueda de cursor
9. Menú
10. Ir a
11. Adelantar pista o video
12. Silenciar
13. Pista, imagen o video siguiente
14. Aumentar volumen
15. Reducir volumen
16. Selector de entrada
17. Salir
18. Teclado numérico
19. Ajustar zoom (auto, 16:9, 4:3)

Cable de alimentación

Convertidor de voltaje

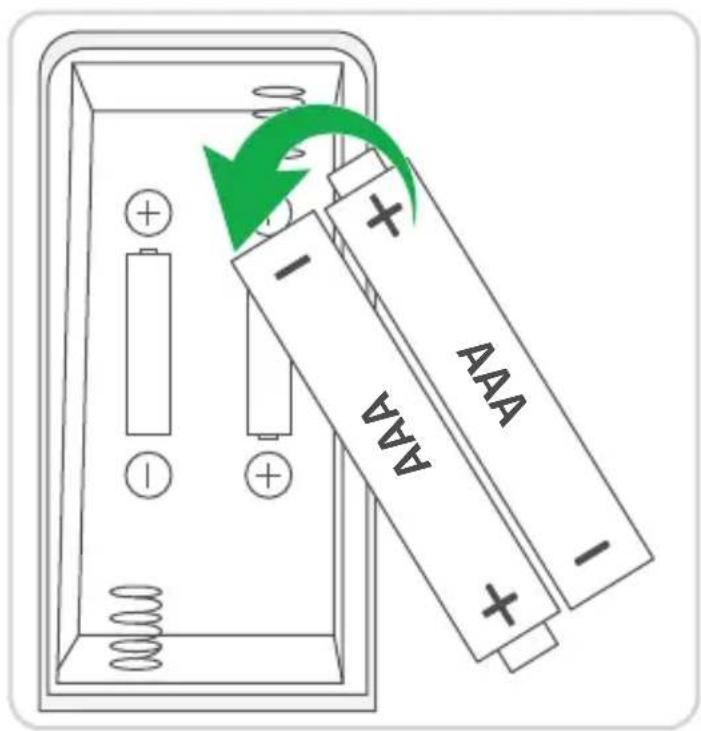

Instalación de baterías en el control

Introduce 2 baterías* AAA en el compartimento del control. Cuida que la polaridad corresponda con la marcada en el compartimento.

*De venta por separado

CONEXIONES

Se recomienda mantener los equipos apagados, y encenderlos solo hasta haber terminado de realizar las conexiones.

INSTALACIÓN

Consideraciones importantes

• El equipo debe instalarse a una altura en la que la proyección se mantenga con un ángulo nulo.
• Debido a que el proyector emite la imagen en un ángulo mayor a 0°, si se ajusta el trapecio, los bordes del recuadro podrían perder definición.
• Mantén el proyector en un área ventilada.
• No obstruyas las entradas y salidas de aire, y procura que en cada lado del proyector haya al menos 10 cm de distancia, con relación a alguna superficie.

Relación de distancia-dimensión

La relación es una aproximación; puede diferir ligeramente.

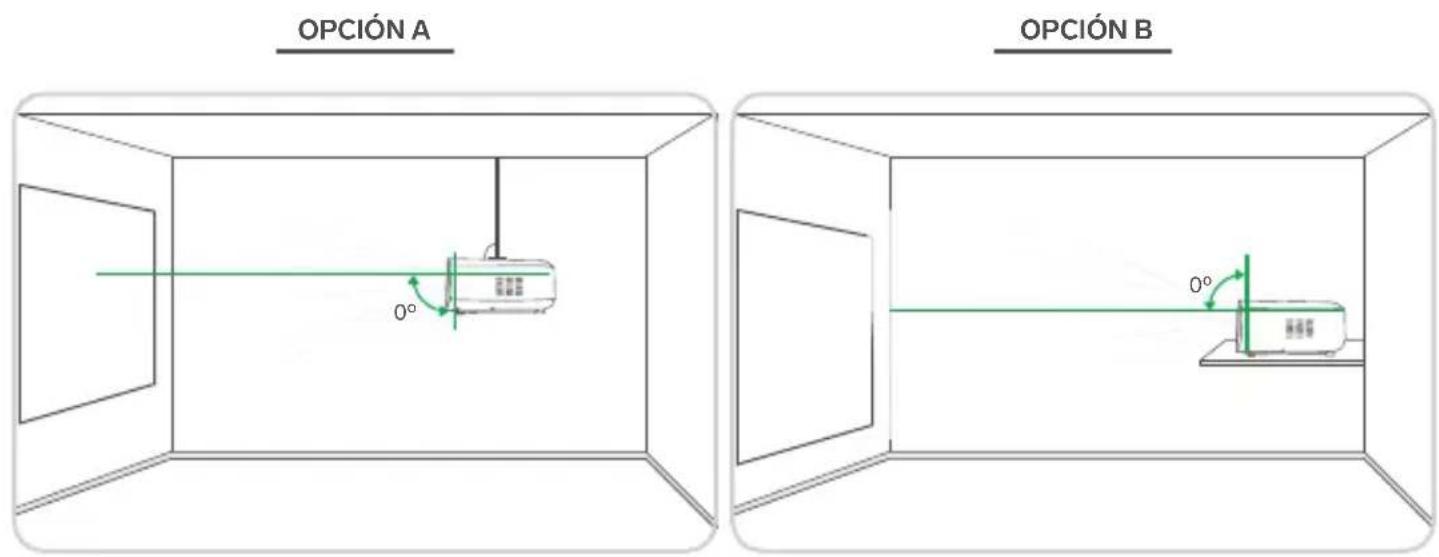

Ubicación del proyector

Elige el lugar adecuado para instalar el proyector, puedes colocarlo en un soporte (opción A) o sobre una base horizontal, fija y nivelada (opción B).

Si eliges la opción A, es necesario que retires el tornillo del elevador para colocar ahí el tornillo de algún soporte especial para techo.

Si colocas el proyector en una base y utilizas el elevador, mueve el ajuste de trapecio para acomodar la imagen.

Se recomienda que la posición del proyector sea totalmente horizontal (como se muestra en las opciones A y B), y que el ajuste del trapecio esté centrado.

MODO DE USO

Cómo navegar entre los menús de opciones

• Cuando te encuentres en algún menú utiliza las teclas ▼ para cambiar entre las opciones o menús.
• Si una opción tiene ajuste de parámetros o varios parámetros utiliza las teclas ◀ para ir cambiando entre ellos.

Encender el proyector y seleccionar el idioma de la interfaz

1. Presiona el botón de encendido en el control o en el proyector.
2. Presiona el botón MENU en el control y, con la tecla OK, selecciona el submenú Opciones
3. Selecciona la primera opción de la lista (que corresponde al idioma), y después ubica el idioma que deseas establecer.
4. Presiona OK, y después presiona el botón EXIT para salir.

Seleccionar la fuente de entrada

1. En el control, presiona el botón o presiona SOURCE en el proyector.

2. Desplázate con las teclas de navegación hasta la entrada deseada y seleccionala con OK.

FUENTE DE ENTRADA

HDMI 1

HDMI 2

VGA

Reproductor multimedia

OK

Ver el contenido de una memoria (USB / microSD)

Después de conectar una memoria USB / microSD...

1. Selecciona la opción de entrada Reproductor multimedia.
2. Selecciona la galería deseada.

El sistema escaneará el contenido relacionado con el tipo de galería en la memoria conectada.

1. Selecciona la unidad a escanear.

REGRESO C

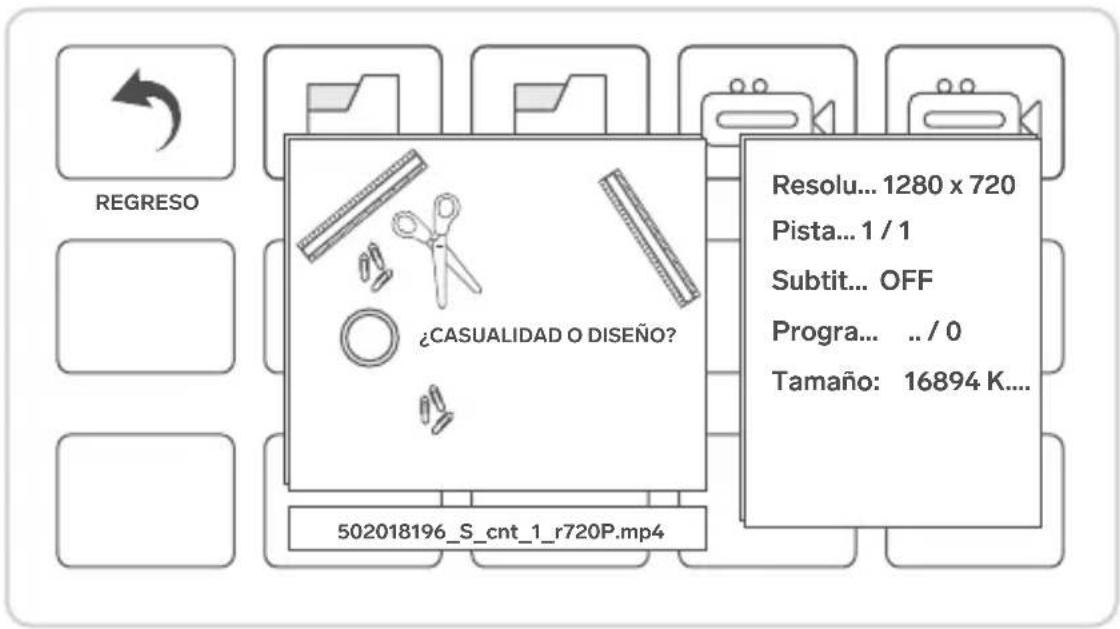

1. Selecciona el archivo que deseas reproducir. Si dejas el cursor sobre un archivo, el sistema mostrará una previsualización de este en miniatura.

Descripción del Menú de configuración

Instrucciones de navegación generales:

Para seleccionar cualquier opción, presiona OK.

Para moverte entre las opciones, presiona las teclas △▽

Para cambiar la configuración de una opción, presiona las teclas ◀◀

Para regresar al submenú, presiona la tecla MENU

Para salir del menú, presiona EXIT.

IMAGEN

Cambia entre las preconfiguraciones de imagen o personaliza la de Usuario, y realiza ajustes adicionales.

SONIDO

Cambia entre las preconfiguraciones de sonido o personaliza la de Usuario, y realiza ajustes adicionales.

La opción de Sonido envolvente solo está disponible en la salida de audio por 3,5 mm

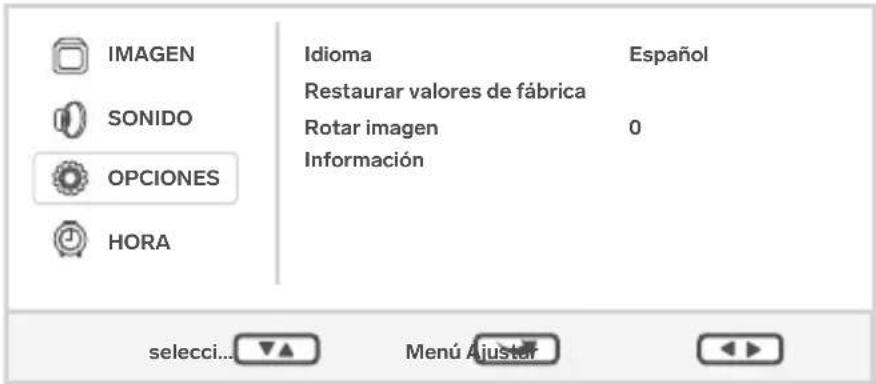

OPCIONES

Cambia el idioma, restaura el dispositivo (no recomendable), invierte o rota la imagen y ve la información del equipo.

HORA

Ajusta la fecha y la hora, y selecciona las opciones de programación de encendido y apagado automático.

Para modificar cada parámetro, selecciona Reloj y después ve ajustando cada uno (como se muestra en la imagen), utilizando las teclas para ajustar el número.

Utiliza las teclas los parámetros.

para cambiar entre

ESPECIFICACIONES

Alimentación: 24 V --- 3 A

Contraste: 2 000:1

Intensidad luminosa: 7 000 lm

Resolución de proyección: 720p (1 280 x 720)

Resolución de entrada soportada: Hasta 1 080p

Distancia de proyección: 2 a 5 m

Tamaño de imagen alcanzada: Hasta 150" (381 cm)

Convertidor de voltaje

Alimentación: 100 a 240 V\~ 50/60 Hz 1,4A

Salida: 24 V---3 A

Control remoto

Alimentación: 3 V---(2 x AAA)

Las especificaciones pueden cambiar sin previo aviso.
