BS-13350 - Reproductor de DVD BELSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Reproductor de DVD
Marca	Belson
Modelo	BS-13350
Dimensiones aproximadas	26 x 20 x 3.5 cm
Peso aproximado	1.2 kg
Alimentación	AC 100-240V, 50/60Hz
Formatos de disco compatibles	DVD, DVD±R/RW, CD, CD-R/RW
Formatos de reproducción	MP3, JPEG, DivX, XviD
Salidas de vídeo	HDMI, Video compuesto (AV)
Salidas de audio	Audio estéreo (RCA), Coaxial digital
Funciones principales	Reproducción, avance/retroceso, pausa, zoom, menú en pantalla
Entrada USB	Sí, para reproducción multimedia
Mando a distancia	Incluido
Control parental	Sí
Idiomas del menú	Español, Inglés, Francés, entre otros
Entretien y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.
Precauciones de seguridad	No exponer a la humedad ni al calor extremo. No abrir la carcasa.
Accesorios incluidos	Mando a distancia, cable AV, cable de alimentación, manual de usuario
Reparabilidad	No contiene piezas reparables por el usuario. Contacte al servicio técnico.
Consumo de energía	Aprox. 10 W (en funcionamiento), <1 W (en espera)

Preguntas frecuentes - BS-13350 BELSON

¿Cómo conectar el reproductor de DVD al televisor?

Conecte el cable HDMI (recomendado) o el cable AV (amarillo, blanco, rojo) a las entradas correspondientes del televisor. Luego, encienda ambos dispositivos y seleccione la entrada correcta en el televisor.

¿Qué hacer si el reproductor no enciende?

Verifique que el cable de alimentación esté bien conectado y que el enchufe funcione. Pruebe con otro cable si es posible. Si sigue sin encender, contacte al servicio técnico.

¿Cómo reproducir archivos USB?

Inserte la memoria USB en el puerto USB del reproductor. Use el mando a distancia para seleccionar la fuente USB en el menú. Navegue por las carpetas y seleccione el archivo deseado.

¿Por qué no se lee el disco?

Asegúrese de que el disco esté limpio y sin rayones. Colóquelo con la etiqueta hacia arriba. Compruebe que el formato sea compatible (DVD, CD). Si el problema persiste, pruebe con otro disco.

¿Cómo configurar el control parental?

Acceda al menú de configuración, seleccione 'Control parental' e ingrese el código de seguridad (por defecto 0000). Luego ajuste el nivel de restricción deseado.

¿Qué hacer si no hay imagen pero sí sonido?

Verifique la conexión de vídeo (HDMI o AV). Asegúrese de que el televisor esté en la entrada correcta. Pruebe con otro cable o puerto. Si usa AV, revise que los colores coincidan.

¿Cómo actualizar el firmware?

Este modelo no admite actualizaciones de firmware por el usuario. Consulte con el soporte de Belson si hay alguna versión disponible.

¿Se pueden reproducir discos Blu-ray?

No, este reproductor solo es compatible con DVD y CD. No reproduce discos Blu-ray.

¿Qué hacer si el mando a distancia no funciona?

Reemplace las pilas (AAA) y asegúrese de que el sensor del reproductor no esté obstruido. Acérquese al dispositivo. Si aún no funciona, pruebe con otro mando compatible.

¿Cómo limpiar el reproductor?

Use un paño suave y seco para limpiar el exterior. No use líquidos ni aerosoles. Para el lente, use un disco limpiador específico para DVD.

MANUAL DE USUARIO BS-13350 BELSON

MANUAL DE INSTRUCCIONES

CE

e 13

021814

Características

Compatible con PAL DVD (Vídeo CD) y NTSC DVD (Vídeo CD)

Este aparato puede reproducir discos grabados tanto en formato PAL o NTSC.

• Un único chip LSI integra ahora la mayoría de los circuitos funcionales del DVD incluido el decodificador MPEG2, el conversor de vídeo D/A, y los decodificadores de audio.
• Salidas de audio analógico estéreo L/R
• Se suministra el manejo remoto del software multifunción (canales de audio y subtítulos en múltiples idiomas, ángulos múltiples, historias múltiples, etc.), además de todas las funciones básicas.

□ Use este producto con total seguridad

Use la apropiada fuente de suministro de energía

Este producto se ha diseñado para operar a 12 voltios DC, sistema de batería de negativo a chasis (el sistema habitual).

Use centros de servicio autorizados

No intente desarmar o ajustar este producto de precisión. Por favor remítase a la lista de Centros de Servicio incluida con este producto para servicios de asistencia.

Instalación

La unidad debe ser colocada en posición horizontal con la pantalla inclinada en un ángulo conveniente, pero no más de 30°.

Información de Seguridad......4

Notas sobre los discos....5

Identificación de controles y funciones......6

Instalacion....7

Conexiones Eléctricas....8

Control Remoto 9-11

Localización y Función de las teclas

Preparación del Control Remoto

Cargando / Retirando un disco ....11

Cargando un disco

Retirando un disco

Manejo básico....12-13

Parar la reproducción

Avance rápido y retroceso

Salto pistas

Reproducción lenta

Pausa

Mute

Repeat (Repetir)

A – B (Reproducir un pasaje)

Búsqueda del disco

Zoom

Suffle (Aleatorio)

Programación

Selección de modos DVD, TV, AV.

Ajustes nivel de volumen

Encendiendo y apagando la unidad

Open / Botón de apertura

Protección batería baja

Manejo avanzado....14-16

Función Display en pantalla

Función de idiomas en audio

Función menú de títulos

Función de Idiomas en Subtítulo

Función de Ángulos de Cámara Múltiples

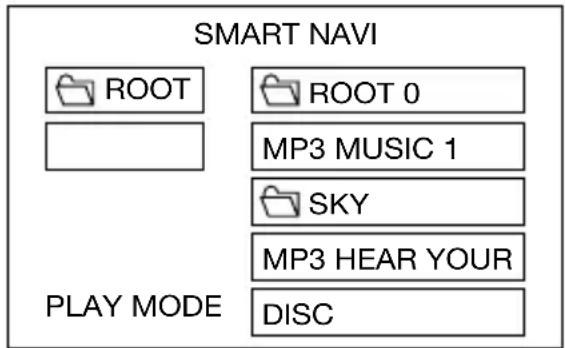

Reproducción de Discos MP3 / MPEG4

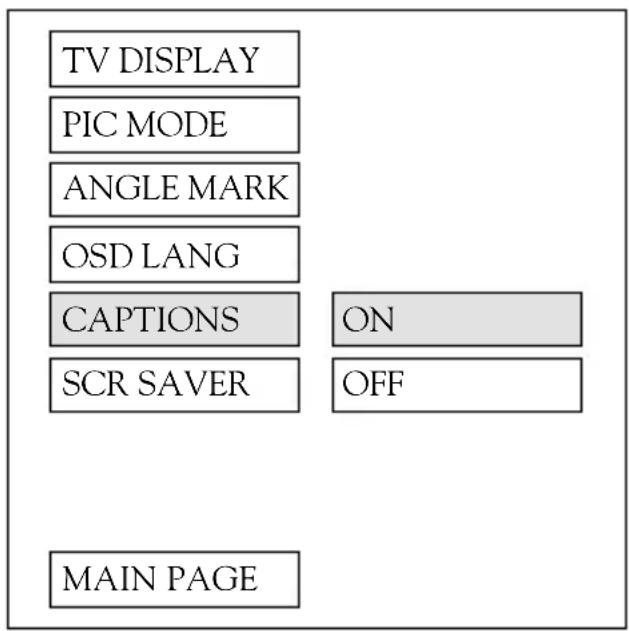

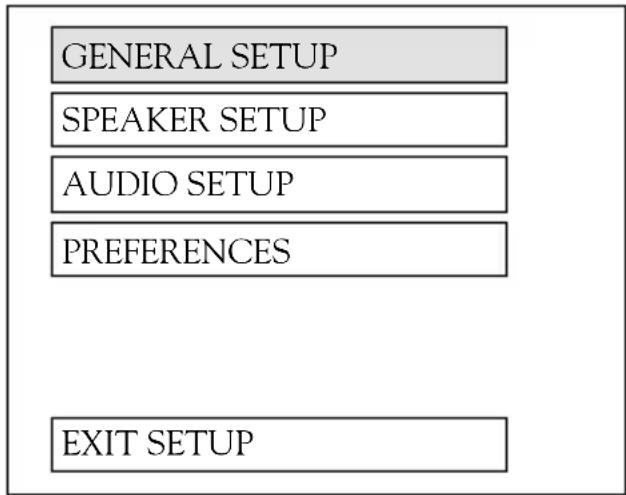

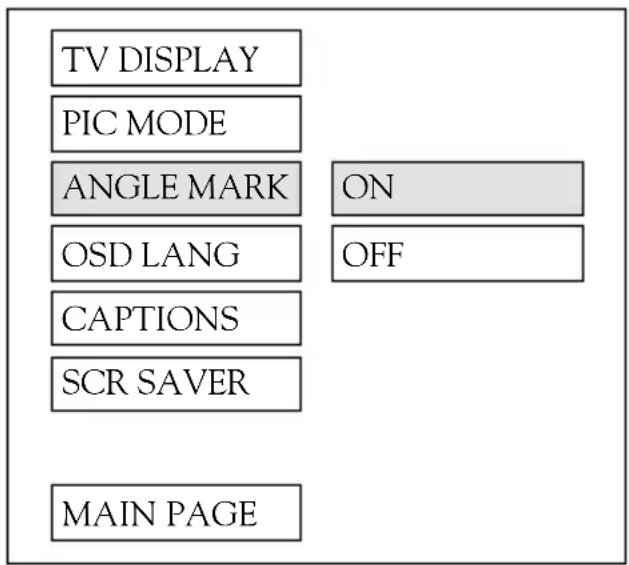

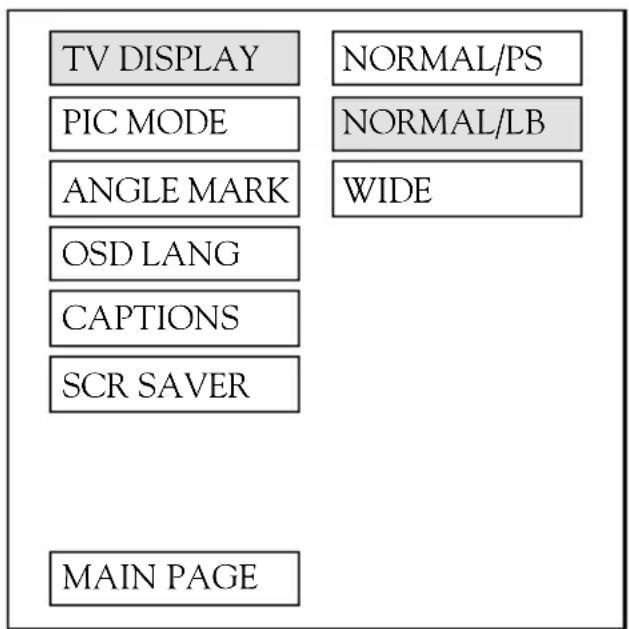

Inicialización General

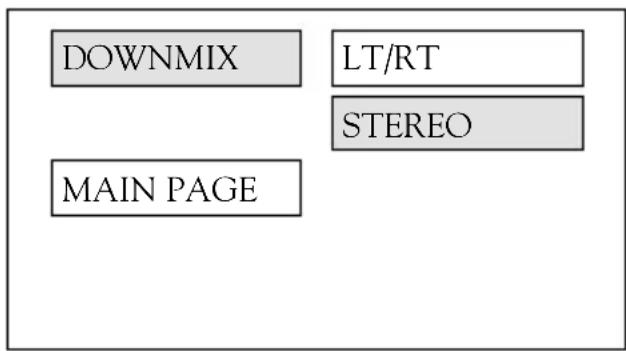

Configurar altavoces

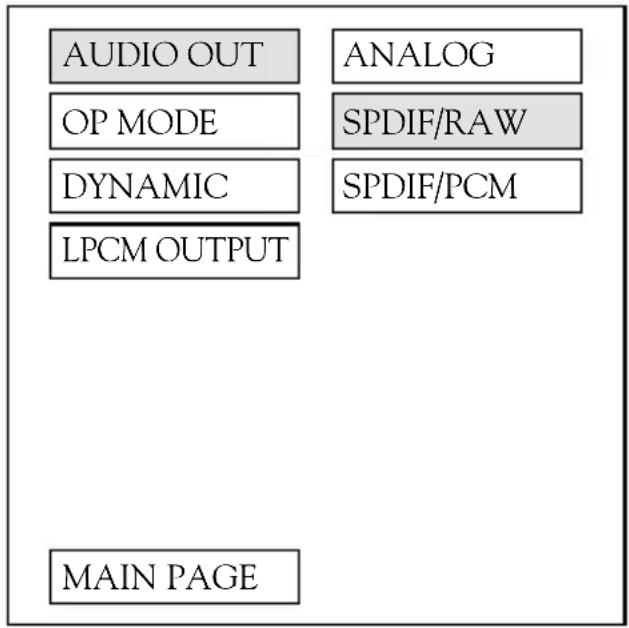

Configurar Audio

Inicialización de las Preferencias

Tabla por Defecto

Especificaciones 23

Solución de problemas....24

CUIDADO:

ESTA UNIDAD DVD ES UN PRODUCTO LASER DE CLASE I. POR LO TANTO USA UN RAYO LASER VISIBLE / INVISIBLE EL CUAL PUEDE SER CAUSA DE PELIGRO POR RADIACCION SI SE EXPONE A ÉL DIRECTAMENTE. ASEGURESE DE USAR CORRECTAMENTE LA UNIDAD COMO SE INDICA EN LAS INSTRUCCIONES.

EL USO DE MANDOS, VERIFICACIONES O PROCEDIMIENTOS DISTINTOS A LOS AQUI ESPECIFICADOS PUEDEN DAR COMO RESULTADO EXPOSICIONES A PELIGROSAS RADIACCIONES. NO ABRA LA CUBIERTA Y NO HAGA REPARACIONES PERSONALMENTE. ACUDA A LOS SERVICIOS DE PERSONAL CUALIFICADO.

PELIGRO:

• PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE EQUIPO A LA LLUVIA O A LA HUMEDAD.
• PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, E INTERFERENCIAS MOLESTAS, UTILICE ÚNICAMENTE LOS ACCESORIOS RECOMENDADOS.
• ESTE APARATO ESTÁ DISEÑADO PARA UN CONTÍNUO USO.

Este producto incorpora tecnología amparada por copyright, la cual está protegida por procedimientos reclamados por algunas patentes de U.S. y otros derechos de propiedad intelectual propiedad de Macrovision Corporation y otros propietarios autorizados.

El uso de esta tecnología protegida por copyright debe ser autorizada por Macrovision Corporation, y está prevista para uso doméstico y otros usos limitados de visión, a menos que de otra manera sea autorizado por Macrovision Corporation. Modificar su ingeniería o desarmarlo está prohibido.

Información de Código de Zona

Este aparato móvil DVD está diseñado y fabricado para responder a la Información de Código Territorial que está grabada en un disco DVD. Si el Número de zona descrito en el disco DVD no se corresponde al Número de Zona marcado en esta unidad, este DVD no podrá reproducir este disco.

Formatos de disco soportados por este aparato

DVD

Disco de 12 cm

(Discos de una sola cara)

Video CD

Disco de 12 cm

CD

Disco de 12 cm

MP3

Disco de 12 cm

Discos que no pueden ser reproducidos con este aparato

• DVD-ROM
  • DVD-R/ DVD-RAM
• CDV
• CD-G

Manejo y limpieza

• Discos sucios, polvorientos, arañados y deformados pueden producir fallos de funcionamiento.
• No colocar etiquetas o hacer arañazos en los discos.
• No deformar los discos.
• Un disco debe ser siempre guardado en su caja cuando no se esté utilizando para protegerlo de daños.

• No colocar los discos en los siguientes lugares:

• A la luz directa del sol.

• Superficies sucias, polvorientas y húmedas.
• Cerca de la calefacción de los automóviles.
• Sobre los asientos o salpicaderos.

Limpieza de los discos

Use un paño seco y suave para limpiar la superficie. Si el disco está muy sucio, use un paño suave ligeramente humedecido con alcohol isopropílico (frotando). Nunca use disolventes como bencina, diluyentes o limpiadores para discos analógicos ya que pueden estropear la superficie del disco.

Nota : Un disco puede llegar a estar algo rayado (aunque no lo suficiente para

hacerlo inservible) en función de cómo lo maneje y de las condiciones del entorno de su uso. Adviértase que estas rayaduras no indican que exista un problema debido al aparato.

Etiqueta hacia arriba

No toque la superficie del disco.

No doblar

Limpie desde el centro hacia los bodes.

Nunca en forma circular.

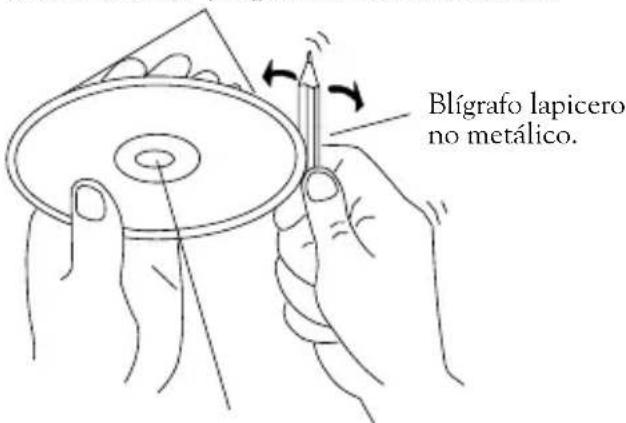

Preparando nuevos discos con puntos rugosos Un disco nuevo puede tener los bordes rugosos, tanto los bordes interiores como exteriores. Si un disco con los bordes rugosos es usado, su apropiada colocación no será conseguida y el aparato no reproducirá el disco. Por lo tanto, quite los bordes rugosos usando un bolígrafo o un lapicero como se muestra a la derecha. Para quitar los bordes rugosos, presione el lateral del bolígrafo o del lapicero contra los bordes interior y exterior del disco.

Retirar Rebabas y rugosidad del borde externo

Retirar Rebabas y rugosidad del borde interno

IDENTIFICACIÓN DE CONTROLES Y FUNCIONES

VISTA FRONTAL

1. ENCENDIDO
2. EXPULSION
3. SLOT

4. PLAY/PAUSA

5. PARADA

6. SIGUIENTE
7. ANTERIOR
8. SENSOR DE INFRAROJOS

VISTA TRASERA

1. ENTRADA DE CORRIENTE 12V CC
2. SALIDA DE CORRIENTE 12V CC

3. IR DEL MANDO A DISTANCIA

4. AUDIO DIGITAL

5. SALIDA DE AUDIO
6. SALIDA DE VIDEO

Advertencias para el Instalador

- La salida de 12V/CC PARA ALIMENTAR MONITOR externo, marcada con DC OUTPUT (24).

Suministra 12V/CC + en terminal central. NO conecte a esta toma unidades de alto consumo de corriente (Máx 1,5 A).

- Conectar a 12V a través de llave de contacto preferentemente Ahorra consumos en largos periodos de inactividad.

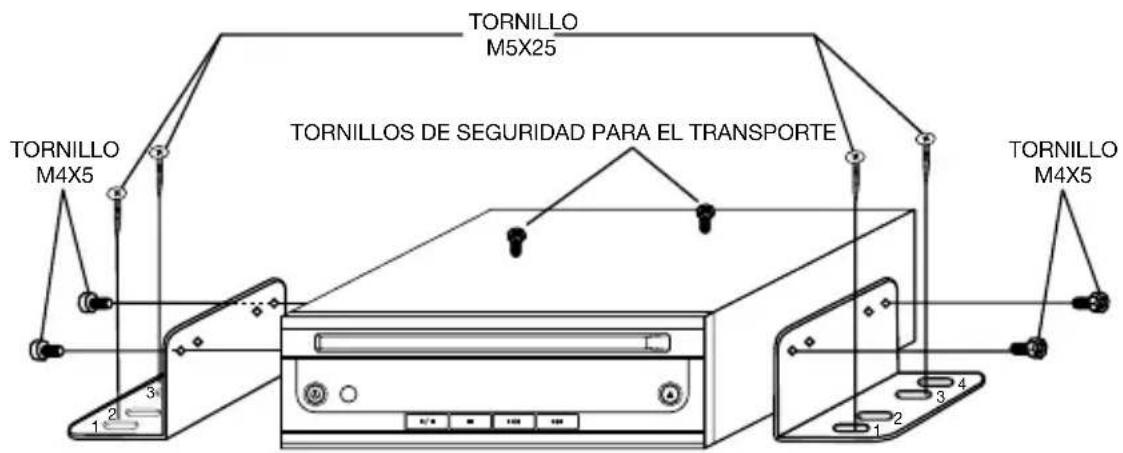

Tornillos de bloqueo mecánica DVD.

- Por favor retire estos tornillos situados en la tapa superior. Solo sirven para bloquear la maquinaria durante el transporte.

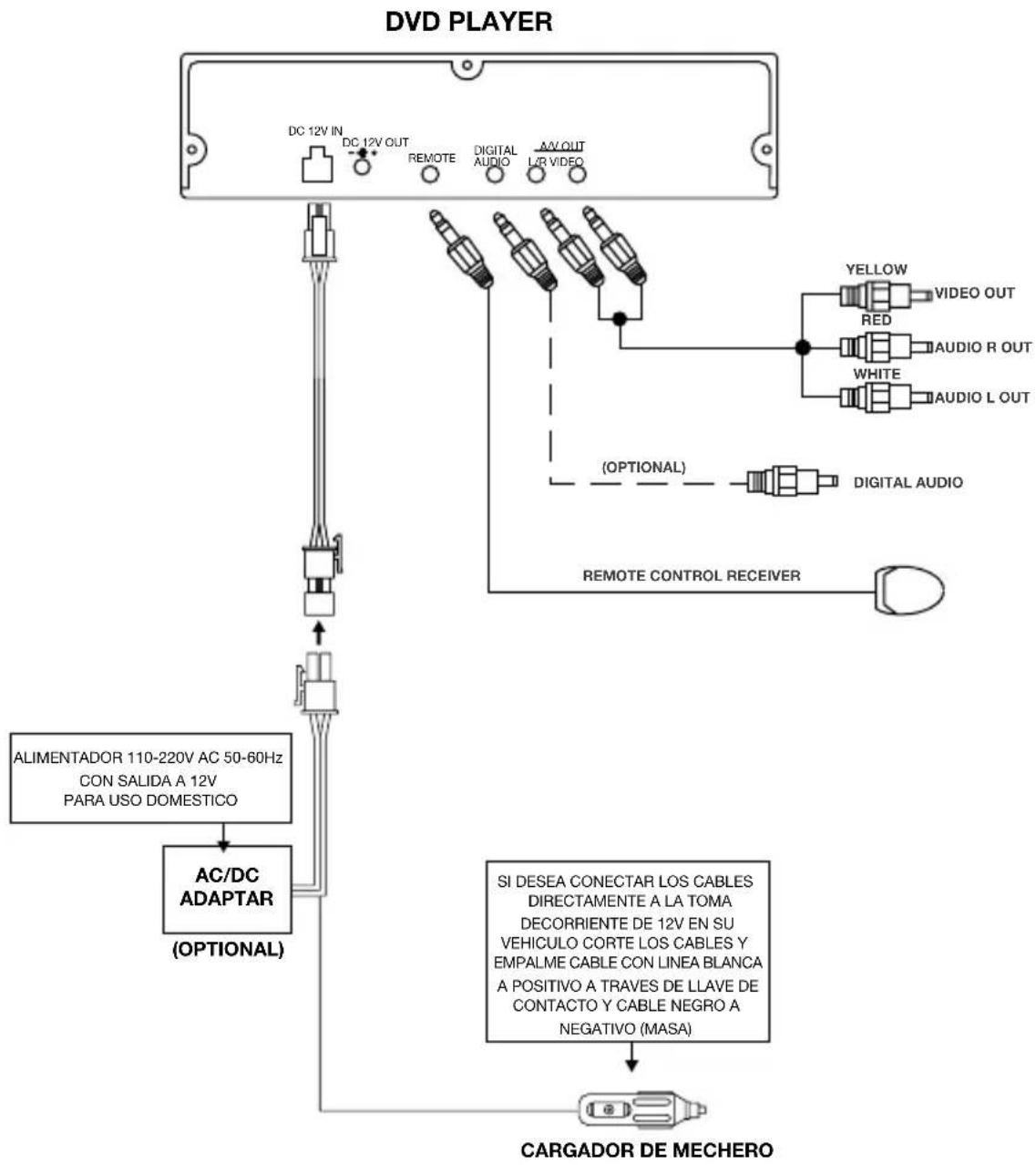


ALIMENTACIÓN:

Usted puede usar la unidad en su hogar, alimentando la unidad a través del alimentador AC/DC. Atención compruebe que el voltaje de su hogar corresponde al del alimentador. ATENCIÓN: Cuando la unidad es instalada en un vehículo, puede ser alimentada mediante el adaptador para toma de mechero. Compruebe primero que la polarizad del conector del mechero posee el positivo en el contacto central. Si se invierte la polaridad puede dañarse la unidad.

Usted puede usar el adaptador para mechero ó bien conectar directamente los cables a una toma de 12V CC a través de contacto, respetando la polaridad.

REMOTE: Si su monitor dispone de sensor incorporado, puede unir su salida a esta toma, para controlar esta unidad orientando el mando a distancia a su monitor

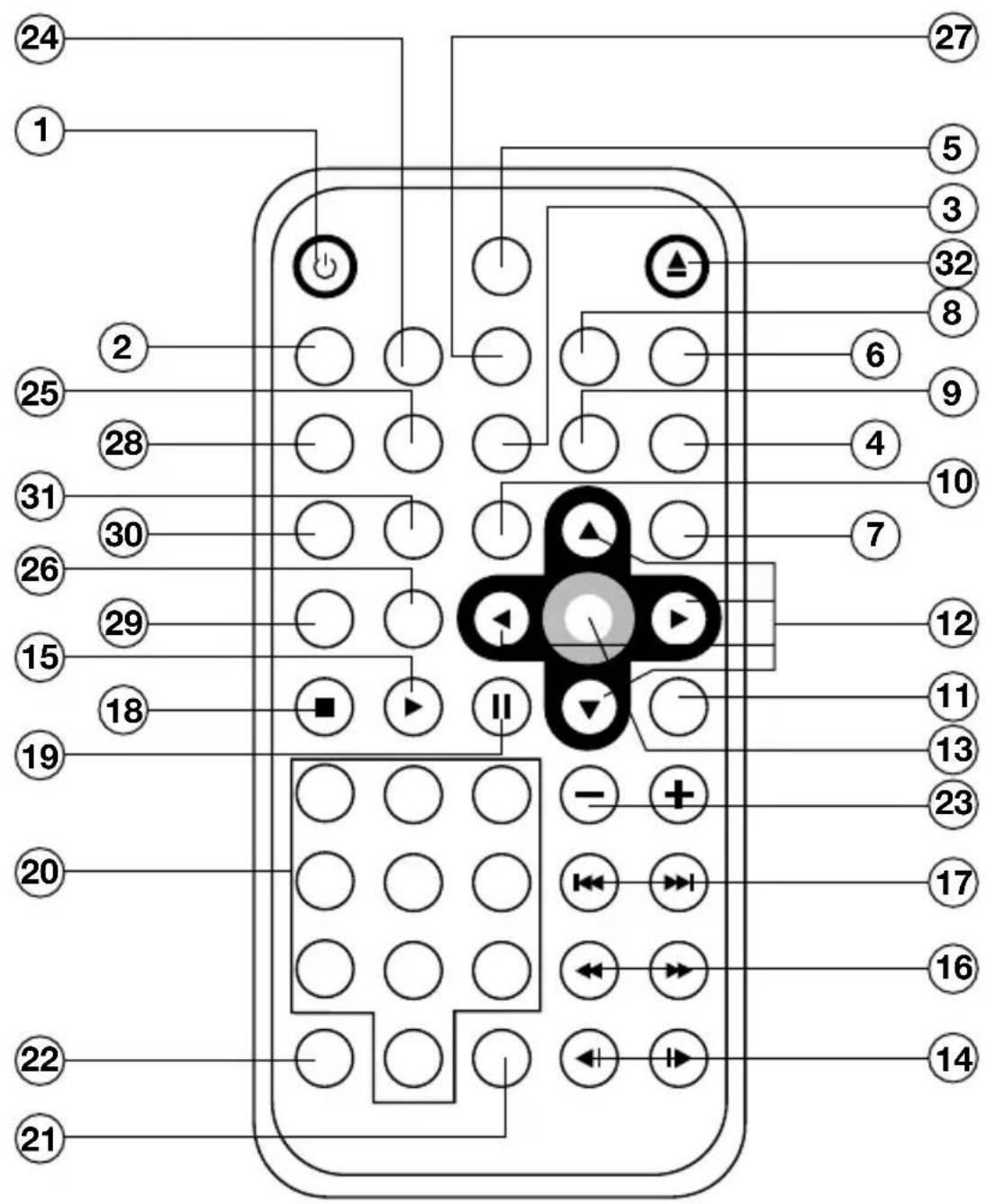

1. POWER Pulse este botón para encender ó apagar la unidad
2. MUTE Silencia la unidad.
3. SUBTITLE Cambia el lenguaje de los subtítulos en un disco DVD con esta opción.
4. ANGLE Selección de Angulo de cámara en discos DVD con esta opción.
5. DISPLAY Muestra en pantalla información diversa del estado de la lectura.
6. PBC Selecciona / Deselecciona la tabla de control del disco (Playback control).
7. SETUP Entra en el menú SETUP (Configuración).
8. PAL/NTSC Selección de sistema PAL (España) ó NTSC (América).
9. AUDIO Permite seleccionar el tipo de sonido, entre los disponibles en el disco DVD. Cambia el modo de sonido (Stereo, Mono etc) en discos VCD/CD.
10. TITLE Muestra el menú de títulos que han sido grabados en discos DVD.
11. MENU Muestra el menú inicial en un disco DVD.
12. ◀/▶, ▲/▼ En el modo MENU, ◀/▶, ▲/▼ sirven para seleccionar una opción desplazandose entre ellas.
13. ENTER Confirma el capítulo / Pista seleccionado con los botones numéricos, ó mediante los botones del cursor en las opciones mostradas en pantalla.
14. |▶/◀| Selecciona la velocidad lenta de reproducción (Avance y retroceso).
15. PLAY ▶ Inicia la lectura del disco.
16. ▶▶ / ◀◀ Pulse ▶▶ para avanzar rápidamente ó ◀◀ para retroceder.
17. ▶▶|/◀◀ Pulse ▶▶ para saltar a pista siguiente ó |◀◀ para saltar a pista anterior.
18. ■ STOP Pulse para detener la lectura del disco.
19. II PAUSE Pulse para realizar una pausa.
20. 0-9 Teclado numérico
21. 10 + (-/--) Selecciona un Dígito / Dos dígitos, para introducirlos con teclado numérico.
22. CLEAR Si cometió un error al teclear un número, pulse este botón para borrarlo.
23. VOLUME+/- Pulse VOLUME +/- para ajustar el volumen.
24. ZOOM Aumenta y disminuye el tamaño de la imagen.
25. RESUME Reanuda la lectura desde el punto en que pulsó Stop.
26. GOTO Pulse GOTO e introduzca en teclado numérico, el punto al cual desea desplazarse.
27. STEP Avance de imagen paso a paso.
28. RANDOM Reproducción aleatoria del disco.
29. PROGRAM Programación del orden de lectura del disco.
30. REPEAT Repetir una pista ó todas.
31. A-B Selección de pasaje a repetir entre pulsación A y B.
32. ▲EJECT Pulse para extraer el disco.

Preparando el Control Remoto Insertando las baterías

1. Abrir la tapa del compartimento de las pilas.

2. Insertar las nuevas baterías. Asegúrese de que los terminales positivo y negativo de la baterías están en la orientación indicada.

3. Cierre la tapa.

- Tipo Pilas: Dos pilas AAA TIPO ALCALINAS 1,5V.

Uso del Control Remoto

Apunte el control remoto hacia la parte frontal del sensor remoto del aparato (Receptor de la señal de control remoto).

Ángulo operacional: Aproximadamente ±30 grados en cada dirección a partir de la frontal del sensor remoto.

Cargando un disco

Cuando se hayan completado todas las conexiones, podemos cargar un disco de la siguiente manera:

1. 1. Gire la llave de contacto a la posición de “Contacto”l.
2. Apriete el botón POWER (1) para encender la unidad.

3. Con la cara impresa hacia arriba, inserte el disco en la ranura frontal (2) y empuje suavemente. No detenga la inserción del mismo una vez iniciada. El aparato comenzará la reproducción automáticamente.

4. Seleccione la función DVD con botón SOURCE.

Retirando un disco

Cuando se detenga la reproducción del disco, pulse el botón de EJECT. (3). Y espere a que el disco salga de su alojamiento. Retire el disco tomándolo por los bordes.

PARAR LA REPRODUCCIÓN

• Presione brevemente el botón ■ (parada) para detener la reproducción de la unidad, cuando presione el botón ▶ (reproducción) continuará la reproducción normal.
• Presione dos veces el botón ■ (parada), y se detendrá la reproducción y regresará a la Pista / Capítulo inicial.

AVANCE RÁPIDO / RETROCESO RÁPIDO

Presione ▶ y durante la reproducción. Cada vez que el botón es presionado, la velocidad de la rapidez de avance / retroceso cambia según el tipo de disco como sigue.

DVD:

VCD/CD:

MP3:

SALTO DE PISTAS

Presionando los botones ▶/en el control remoto o en la unidad de DVD durante la reproducción. Presione ▶ para saltar a la siguiente pista, y ▶ para retroceder una pista. Nota: En algunos discos VCD2.0 (control de reproducción PBC), los botones ▶/■■ pueden ser inservibles.

REPRODUCCIÓN LENTA

Presionando ◀ durante la reproducción. Cada vez que el botón es presionado, la velocidad de avance / retroceso lento cambia según el tipo de disco como sigue.

DVD:

PAUSA

Presionando || en el control remoto o en la unidad de DVD durante la reproducción esta se detendrá temporalmente. Para regresar a la reproducción normal, presionar en el control remoto o ▶ en la unidad de DVD.

MUTE (SILENCIAR)

Silenciará el sonido, pero el disco continuará reproduciéndose. Cuando desactive el silenciador (presionando MUTE otra vez), se estará reproduciendo un pasaje posterior.

REPEAT ( REPETICIÓN)

PARA DVD:

Presione el botón REPEAT para seleccionar el modo de repetición de la siguiente manera:

Presione el botón REPEAT para seleccionar el modo de repetición de la siguiente manera:

1. Repetición continua del capítulo / pista actual cuando se selecciona el modo REP-ONE.
2. Seleccionar el modo REP-ALL para repetir continuamente todos los capítulos / pistas del disco actual.
3. Cuando el aparato finaliza la reproducción del último capítulo / pista del disco actual, este se detendrá mostrando el tiempo transcurrido. Cuando seleccione el modo REPEAT OFF, REP-ONE y REP-ALL desaparecerán de la pantalla.
4. La función REPEAT no soporta VCD2.0 (con PBC ON).

A-B

La repetición A-B permite repetir continuamente una secuencia. Presione el botón A-B al comienzo de la secuencia requerida, presione de nuevo el botón A-B al final de la secuencia. Para volver a la reproducción normal, presione de nuevo el botón A-B. Cada vez que presione el botón, la pantalla mostrará lo que sigue:

Presionando dos veces el botón GOTO, la pantalla mostrará el siguiente mensaje:

TITLE 01/01 TIME -- : -- : -- 00:00:25

Puede seleccionar el punto que quiere ver por medio del tiempo usando los botones numéricos y la tecla ENTER. PARA CD / VCD (CON PBC OFF): Presionando GOTO una vez, la pantalla mostrará el siguiente mensaje:

Use los botones numéricos para introducir directamente el tiempo.

ZOOM

Permite aumentar o disminuir el tamaño del fotograma. Presione el botón ENTER en el control remoto o el botón OK en la unidad de DVD para modificar la escala entre 1.5, 2.0 y 3.0.

RANDOM (REPRODUCCIÓN ALEATORIA) Presionando el botón RANDOM, la selección de pista se realizará de forma aleatoria.

Presionando el botó RANDOM, de nuevo, aparecerá “SHUFFLE OFF” y se desactivará este modo.

PROGRAM (PROGRAMACIÓN)

En modo de parada, presionando el botón PROGRAM, la pantalla mostrará

"PROGRAM P00:00". Por ejemplo: presione el botón numérico 4 y el botón aparecerá "PROGRAM P01:04". Esto significa que la pista 4 se reproducirá la primera.

MODE (SELECCIÓN DE MODO)

Presionando el botón SOURCE en el panel del monitor o el botón MODE en el control remoto se selecciona entre los modos DVD, y AV. Cuando se selecciona un modo, el correspondiente indicador del panel frontal se iluminará.

AJÚSTE DEL NIVEL DEL VOLUMEN

Presionando VOL+ / VOL- en el panel del monitor de la unidad o VOLUME+/- en el control remoto aumenta o disminuye el nivel del volumen.

SENSOR REMOTO

Apuntar el mando a distancia hacia el sensor remoto situado en el panel frontal. Recibe la señal proveniente del mando a distancia. No obstaculice el haz.

ENCENDIENDO Y APAGANDO LA UNIDAD

Apretar el botón POWER en la unidad de DVD o en el control remoto para encender o apagar la unidad.

RESET

Si la unidad pierde control debido a descargas electrostáticas ó a caídas bruscas de tensión, pulse este botón con un objeto afilado para reiniciar la unidad. Similar a los ordenadores.

DISPLAY (INFORMACIÓN EN PANTALLA

Presionar el botón DISPLAY durante la reproducción para mostrar los contenidos del disco actual en la pantalla.

Ejemplo:

DVD:

(1) Presionar DISPLAY por primera vez:

TITLE 01/03 CHAPTER 002/025 00:02:25

Número de Título, Número Total de Títulos, Número de Capítulo, Número Total de Capítulos de este Título del disco que está actualmente siendo reproducido en la pantalla, junto con el tiempo transcurrido.

(2) Presionar DISPLAY por segunda vez:

TITLE REMAIN 01:46:58

(3) Presionar DISPLAY por tercera vez:

(4) Presionar DISPLAY por cuarta vez:

CHAPTER REMAIN 00:01:39

(5) Presionar DISPLAY por quinta vez: El mensaje en la pantalla deberá desaparecer.

VCD:

(1) Presionar DISPLAY por primera vez:

(3) Presionar DISPLAY por tercera vez:

SINGLE ELAPSED 00:40:35

(4) Presionar DISPLAY por cuarta vez:

TOTAL REMAIN 00:40:35

(5) Presionar DISPLAY por quinta vez: El mensaje en la pantalla deberá desaparecer.

CD:

(1) Presionar DISPLAY por primera vez:

(3) Presionar DISPLAY por cuarta vez:

4) Presionar DISPLAY por cuarta vez:

TOTAL REMAIN 00:40:35

TRACK: 01/14

(5) Presionar DISPLAY por quinta vez: El mensaje en la pantalla deberá desaparecer.

MP3 (cuando se selecciona NO MENU en el indicador SMART NAV):

(1) Presionar DISPLAY por primera vez:

(2) Presionar DISPLAY por segunda vez:

(3) Presionar DISPLAY por tercera vez: El mensaje en la pantalla deberá desaparecer.

FUNCIÓN DE IDIOMAS EN AUDIO Para DVD

Presionar AUDIO en el control remoto durante la reproducción. Cada vez que el botón es presionado, el número del idioma del audio cambia de forma secuencial.

Notas:

• El número del idioma es diferente dependiendo del disco.
• Algunos discos sólo contienen un idioma de sonido.
• Cuando no hay diferentes idiomas de sonido registrados, 🔒 aparecerá en la esquina superior izquierda.

Para VCD / CD

Presionar AUDIO en el control remoto durante la reproducción. Es posible cambiar el sonido entre mono y estéreo.

EN DVD

MENU: (Solo en DVD)

Pulse MENU durante la lectura del disco para mostrar el menú de ajustes. ENTER.

TITLE: FUNCIÓN MENU DE TÍTULOS (sólo para DVD)

Si el DVD tiene varios títulos almacenados en el disco, puede seleccionarse el título deseado del menú de títulos para comenzar a reproducirlo.

1. Presionar TITLE durante la reproducción. Aparece el menú de títulos.
2. Presionar el botón de cursor mostrado en la pantalla de TV, seleccionar el título preferido con el botón del cursor y confirmar con el botón ENTER del control remoto o el botón ENTER de la unidad.

FUNCIÓN DE IDIOMAS EN SUBTÍTULO (sólo para DVD)

Presionar SUBTITLE durante la reproducción. Cada vez que el botón es presionado, el número del idioma del subtítulo cambia de forma secuencial.

Notas:

• El número del idioma es diferente dependiendo del disco.
• Algunos discos sólo contienen un idioma de subtítulo.
• Cuando no hay diferentes idiomas de subtítulo registrados, 🔒 aparecerá en la esquina superior izquierda.

FUNCIÓN DE ÁNGULOS DE CÁMARA MÚLTIPLES (sólo para DVD)

Presionar ANGLE durante la lectura del disco.

Cada vez que el botón es presionado, el número del ángulo cambia de forma secuencial.

Notas:

• El número del ángulo es diferente dependiendo del disco.
• La función sólo funciona en aquellos discos que tienen escenas almacenadas con diferentes ángulos.
• Cuando no hay diferentes ángulos registrados, 🔒 aparecerá en la esquina superior izquierda.

REPRODUCCIÓN DE DISCOS MP3/MPEG4

Los discos MP3 son mostrados con el formato de Carpeta. Por ejemplo:

Use ◀ ▶/ ▲en el control remoto o en la unidad de DVD para seleccionar el icono o la carpeta, entonces presione el botón ENTER en el control remoto u OK en la unidad de DVD. Presionando repetidamente el botón REPEAT, puede seleccionar tres tipos de reproducciones de repetición.

• REP-ONE: Reproduce una canción una y otra vez.
• FOLDER REP: Reproduce todas las canciones del directorio actual secuencialmente, una y otra vez.
• FOLDER: Reproduce todas las canciones del directorio actual una sola vez.

Cuando seleccione PLAY MODE, presione ▲ /▼ para cambiar entre los siguientes modos:

SINGLE → REP-ONE → FOLDER → FOLDER REP →

DISC SCAN → DISC → DISC REP → RANDOM →

SHUFFLE ON → PROGRAM PXXX

En la reproducción, use ▲ para saltar un indicador hacia delante o hacia atrás.

◀◀: Retroceso rápido, ▶▶Avance rápido.

Nota: La opción FOLDER no puede ser seleccionada durante la reproducción.

Puede ser seleccionado después de presionar el botón ■(Parada).

SETUP (INICIALIZACIÓN)

SETUP MENU-PÁGINA PRINCIPAL

1. Presione SETUP en el control remoto o en la unidad de DVD en el modo de parada. (Presione dos veces el botón de parada para asegurar que el aparato se encuentra en modo STOP).
2. El menú inicial SETUP está en pantalla.
3. Seleccione el indicador deseado usando los botones ▲ / ▼.
4. Presiona el botón ENTER.

a. GENERAL SETUP

Esta página de inicialización incluye todos los indicadores de visión de TV y todas las características de salida de audio. Para más detalles ver: GENERAL SETUP.

b. SPEAKER SETUP

Esta activa la salida de audio de DOLBY AC3 5.1 DOWNMIX a modo de 2 canales. Véase MENÚ DE SPEAKER SETUP

c. INICIALIZACIÓN DEL AUDIO Esta página de inicialización incluye todos los indicadores para AUDIO. Por favor véase: MENÚ AUDIO SETUP
d. CONFIGURAR PREFERENCIAS Solo desde el modo Stop. Esta página de inicialización incluye toda la configuración de las características del soporte. Para detalles véas MENU DE PREFERENCES SETUP.

GENERAL SETUP

-- PÁGINA GENERAL --

Este menú sirve para seleccionar el aspecto apropiado de la pantalla TV (4:3 o 16:9) en consonancia con el equipo monitor.

Normal/PS (para 4:3 TV)

Poner en estilo PAN y SCAN. (Si se conecta a una pantalla ancha de TV, los bordes izquierdo y derecho son cortados).

Normal/LB (para TV 4:3)

Poner en estilo buzón. (Si se conecta a una pantalla ancha de TV, unas bandas negras aparecerán en la parte superior e inferior de la pantalla).

Wide (Ancha) (para TV 16:9)

Seleccionar cuando se está conectado a un aparato de TV de pantalla ancha.

Configuración del modo PIC

Seleccionado AUTO, el modo PIC del aparato depende del disco DVD.

Seleccionar el formato HI-RES para la mejor resolución de imagen.

Seleccionar el formato N-FLICKER para imágenes o fotogramas afectados por ruidos.

-- GENERAL PAGE --

ANGLE MARK / Visión MARCA DEL ANGULO

Si está en posición ON, cuando el disco DVD con ángulo múltiple está reproduciéndose, la marca del ángulo aparecerá en la pantalla; si está en posición OFF, la marca no aparecerá.

Inicialización del tipo OSD LANG

Seleccionar el idioma OSD preferido usando los botones ▲/▼.

-- GENERAL PAGE --

CAPTIONS (SUBTÍTULOS)

Activar las características de SUBTÍTULOS seleccionando ON. Y rechace esta característica seleccionando OFF.

-- GENERAL PAGE --

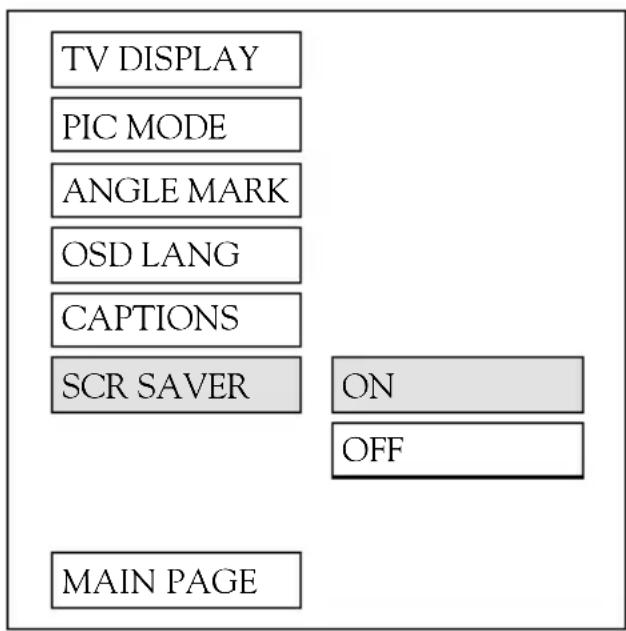

SCREEN SAVER ( Salva pantallas)

Permite seleccionar el salva pantallas SCR SAVER ON / OFF.

SPEAKER SETUP

-- PÁGINA GENERAL --

DOWNMIX

Activa la salida de audio de DOLBY AC3 5.1 DOWNMIX a modo de 2 canales. Seleccionar la conexión de SPEAKER preferida usando los botones del cursor.

• Seleccionar el LT/RT para activar la salida compatible Dolby Surround.
• Seleccionar el STEREO para activar el modo estéreo simple.

AUDIO SETUP

-- AUDIO SETUP --

AUDIO OUT

Esta opción permite seleccionar el tipo de salida de audio digital. Seleccione de acuerdo al amplificador conectado a la salida DIGITAL OUT.

-- AUDIO SETUP --


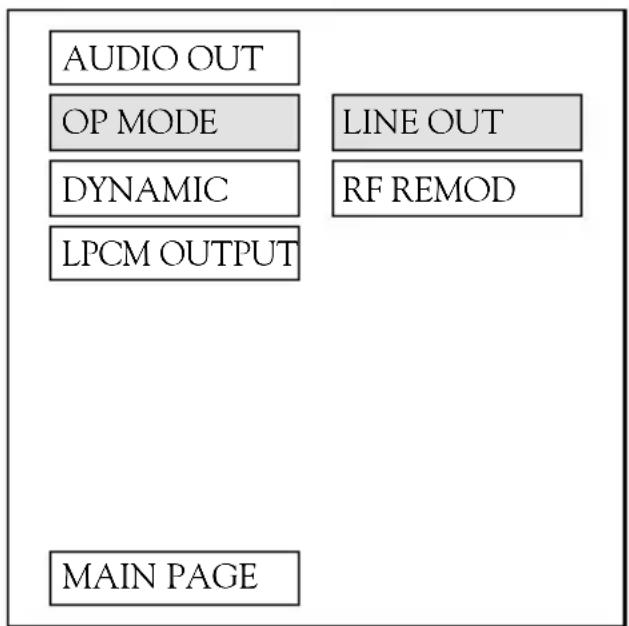

Modo OP

Hay dos modos de funcionamiento para el decodificador Dolby Digital: LINE OUT y RF REMOD.

-- AUDIO SETUP --

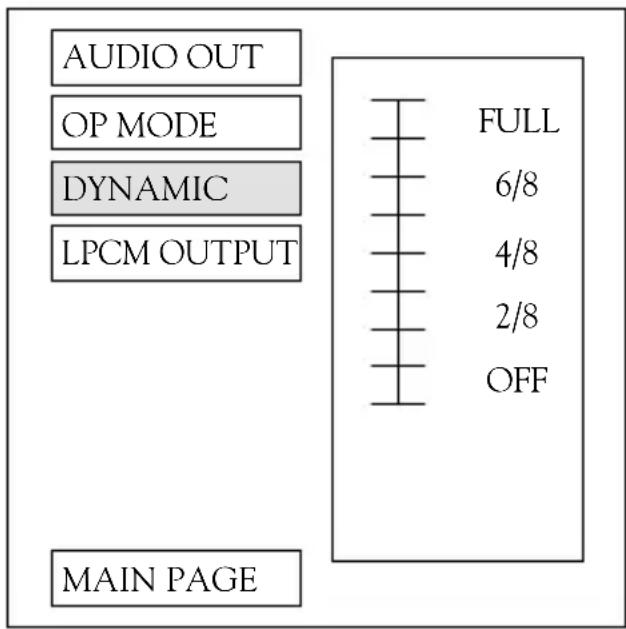

Control de rango Dinámico

Selecciona DYNAMIC y ajusta el rango dinámico de un programa codificado Dolby Digital. Hay 8 niveles entre la compresión completa y la no compresión.

-- INICIALIZACIÓN DE AUDIO --

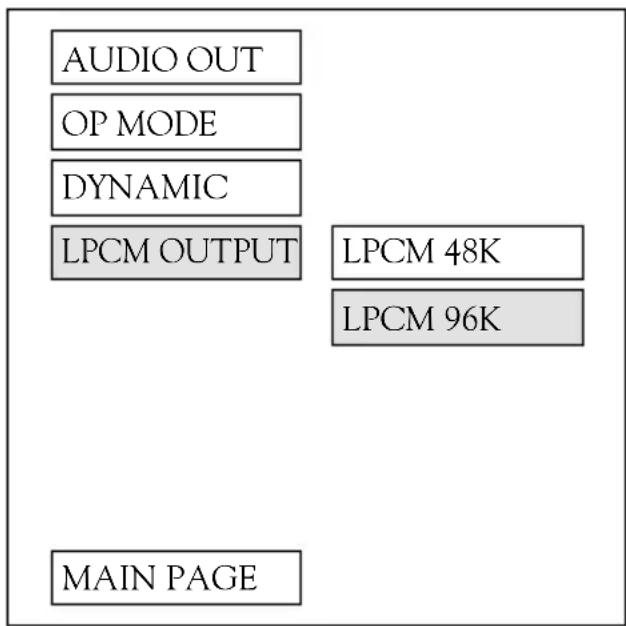

Salida LPCM

Selecciona la salida digital entre las opciones de LPCM48K y la LPCM96K.

PREFERENTES SETUP(PREFERENCIAS)
-- PREFERENCES PAGE --

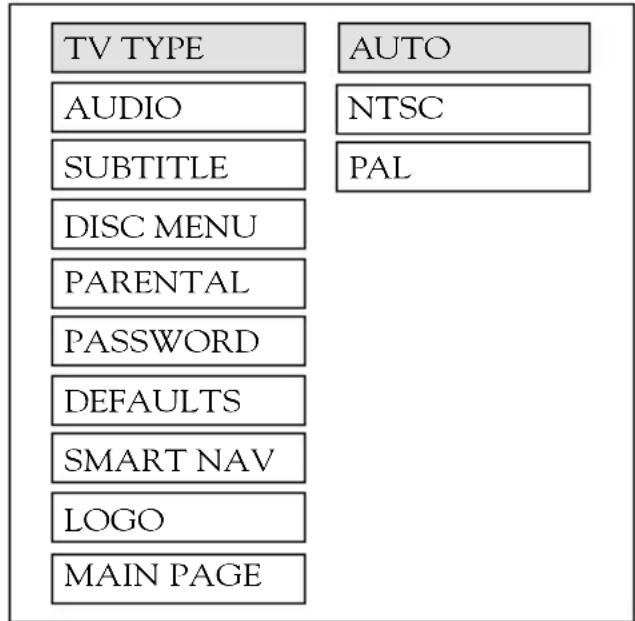

TV TYPE (Inicialización del tipo de sistema de señal de video)

Este aparato puede reproducir discos grabados tanto en formato PAL o NTSC.

Selecciona el formato NTSC cuando conecte la unidad a un TV NTSC.

Seleccione el formato PAL cuando conecte un TV PAL.

Seleccionando el formato AUTO, el formato de salida del aparato de TV será el mismo que el formato del disco DVD.

--PREFERENCES PAGE--

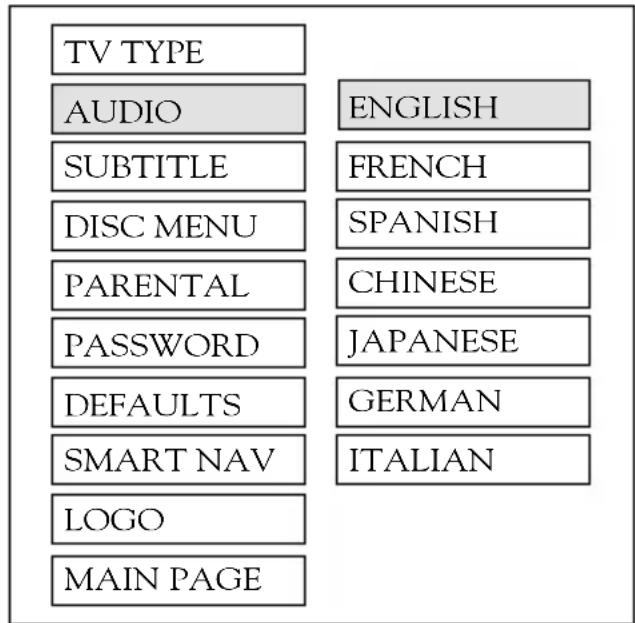

Inicialización del idioma en AUDIO

Selecciona la banda sonora preferida en AUDIO usando los botones del cursor.

--PREFERENCES PAGE--

TV TYPE
AUDIO
SUBTITLE
DISC MENU	ENGLISH
PARENTAL	FRENCH
PASSWORD	SPANISH
DEFAULTS	CHINESE
SMART NAV	JAPANESE
LOGO	GERMAN
MAIN PAGE	ITALIAN

SUBTITLE ( Lenguaje de SUBTÍTULO) Seleccionar el idioma preferido en SUBTÍTULO usando los botones del cursor.

-- PREFERENCES PAGE--

TV TYPE
AUDIO
SUBTITLE
DISC MENU	ENGLISH
PARENTAL	FRENCH
PASSWORD	SPANISH
DEFAULTS	CHINESE
SMART NAV	JAPANESE
LOGO	GERMAN
MAIN PAGE	ITALIAN

Inicialización del idioma del MENÚ DEL DISCO

Seleccione el idioma preferido en el MENÚ DEL DISCO usando los botones del cursor.

-- PÁGINA DE PREFERENCIAS --

TV TYPE	1 G
AUDIO	2
SUBTITLE	3 PG
DISC MENU	4 PG 13
PARENTAL	5
PASSWORD	6 PG-R
DEFAULTS	7 NC-17
SMART NAV	8 ADULT
LOGO	NO_PARENTAL
MAIN PAGE

PARENTAL (Control de edad) Restringe la visión de discos con contenido X. Seleccione la opción “parental” conveniente según con los botones del cursor y confírmela presionando el botón ENTER.

-- PREFERENCES PAGE --

TV TYPE

AUDIO

SUBTITLE

DISC MENU

PARENTAL

PASSWORD

DEFAULTS

SMART NAV

LOGO

MAIN PAGE

PASSWORD (CONTRASEÑA)

Seleccione CHANGE y presiona el botón ENTER. Teclee la vieja contraseña (el código inicial de fábrica es 3308) e introduzca la contraseña de 4 caracteres que usted quiera utilizar, y vuelva a introducirla para confirmar la corrección de la misma.

-- PREFERENCES PAGE --

TV TYPE

AUDIO

SUBTITLE

DISC MENU

PARENTAL

PASSWORD

DEFAULTS

SMART NAV

LOGO

MAIN PAGE

Seleccione RESET para volver a los parámetros iniciales de fábrica.

-- PREFERENCES PAGE --

TV TYPE
AUDIO
SUBTITLE
DISC MENU
PARENTAL
PASSWORD
DEFAULTS	NO MENU
SMART NAV	WITH MENU
LOGO
MAIN PAGE

SMART NAV

En este indicador, puede seleccionar el modo NO MENU o el modo CON MENU.

Si usted selecciona el modo con menú, cuando este reproduciendo un mp3, aparecerá el menú de las pista, y podrá navegar por el, y seleccionar el orden de la reproducción, mientras que si selecciona el modo no menú, el mp3 comenzara a reproducirse automáticamente.

TABLA POR DEFECTO

General Setup	TV Display Normal/LB
	PIC Mode AUTO
	Angle Mark ON
	OSD Language	English
	Captions ON
	SCR Saver ON
Speaker Setup	Downmix Stereo
Audio Setup	Audio Out SPDIF/RAW
	OP Mode Line Out
	Dynamic FULL
	LPCM Output	LPCM 96K
Preferences TV Type AUTO
	Audio English
	Subtitle English
	DISC Menu English
	Parental	NO_Parental
	Password 3308
	Smart NAV	With Menu

Voltaje alimentación: 12V CC (11 – 15V) Voltaje test 14,4V, negativo a masa.

Consumo de corriente: Menor de 2 A.

Sistema de señal vídeo: Video compuesto 1.0Vp-p 75 ohm.

Discos DVD reproducibles: DVD, MPEG4, CD, CD-R, CD-RW, MP3, VCD.

(1) DVD-VIDEO disc
5" (12cm) simple cara, simple capa.
5" (12cm) simple cara, doble capa.

(2) Compact disc (CD-DA) /5" (12cm).

Caract. Señal de Audio:

(1) Frecuencia de respuesta: 20Hz-20Khz
(2) Relación señal / Ruido: 80 dB (JIS)
(3) Wow and flutter: Inferior al límite mensurable.

Salidas de Audio Vídeo: 1 x vídeo compuesto /1 Audio estéreo Jack 3,5mm (Tras)

Salida audio Digital coaxial: 1x Jack 3,5 mm (Opcion)

Nota:

Las especificaciones y el diseño están sujetos a modificaciones, sin notificación previa, debido a los avances tecnológicos.

Este producto incorpora tecnología amparada por copyright, la cual está protegida por procedimientos reclamados por algunas patentes de U.S. y otros derechos de propiedad intelectual propiedad de Macrovision Corporation y otros propietarios autorizados.

El uso de esta tecnología protegida por copyright debe ser autorizada por Macrovision Corporation, y está prevista para uso doméstico y otros usos limitados de visión, a menos que de otra manera sea autorizado por Macrovision Corporation. Modificar su ingeniería o desarmarlo está prohibido.

SOLUCIÓN DE PROBLEMAS

Síntoma Causa	Posible Solución
El disco no se reproduce	Carga incorrecta del disco Introduzca el disco con la carátula hacia arriba y presiónelo firmemente en su centro
	El disco está sucio o rayado	Compruebe que el disco no está rayado ni tiene marcas de dedos
	El disco está fabricado para otra región.	Utilice un disco fabricado para la región 2 (Europa)
No hay imagen	El cable AV está desconectado	Conecte el cable firmemente
	Se está reproduciendo un disco de audio.	Es normal que la pantalla se apague al cabo de un rato durante la lectura de discos de audio para ahorro de baterías.
	El selector trasero está en modo AV IN y no existe conexión con equipo de video externo.	Desplace el selector trasero a AV OUT.
	Mal ajuste o conexión del reproductor a de la televisión	Ajuste ó conecte correctamente el reproductor y la televisión
No hay sonido	El cable AV está desconectado	Conecte el cable firmemente
	Mal ajuste o conexión del reproductor o del monitor	Ajuste correctamente el reproductor y el monitor

Mantenga limpia la unidad tal y como se ha recomendado en el manual.

DAÑOS QUE REQUIEREN SERVICIO TÉCNICO:

Envíe la unidad a un servicio técnico cualificado siempre que:

• Haya sido expuesta a lluvia o agua.
• No tenga un funcionamiento correcto.
• Se aprecien cambios bruscos es su rendimiento.

¡NO INTENTE NUNCA REPARAR LA UNIDAD USTED MISMO!
