MANUAL DE USUARIO D308 BOSCH
Detector de humo de haz de largo alcance D296 de 24 V
www.la.boschsecurity.com

BOSCH
Innovación para tu vida

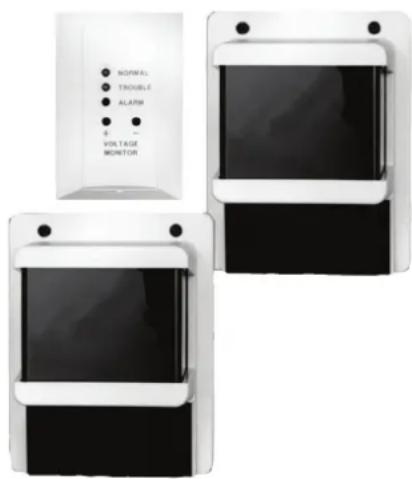

El detector de humo de haz de largo alcance D296 (de 24 V) se utiliza en áreas abiertas. Por ejemplo, en estadios, atrios, auditorios, salones, iglesias, fábricas, museos y depósitos. Cada detector consta de un transmisor, un receptor y una placa de indicador remoto. El transmisor y el receptor por lo general se colocan en el techo o en la parte alta de paredes o columnas. Proporcionan un medio eficaz y discreto para supervisar áreas públicas con fines de protección contra incendios.
La placa de indicador remoto, que se incluye con el detector, proporciona un medio práctico para verificar el estado del detector. Instale la placa en cualquier lugar a una distancia que esté dentro de los 152 m (500 pies) del receptor de haz con un cable de 18 AWG (ISO 0,75 mm ^2 ). Las tres luces LED indican una condición normal, una condición problemática y una condición de alarma, y los puntos de prueba monitorean el circuito del detector.
▶ Funciona en distancias entre 9 m (30 pies) y 107 m (350 pies)
Seis niveles de sensibilidad seleccionables mediante interruptor
- Marcas de alineación y protección antisabotaje integrados
▶ Ajuste de rango automático, sincronización de señal y ajuste de contaminación
La placa de indicador remoto indica el estado del detector y proporciona puntos de prueba que monitorean el voltaje
Funciones básicas
Modo de objetivo
Cuando se retira la cubierta del receptor, este ingresa al modo de objetivo. Cuando se retira la cubierta del transmisor, este deja de transmitir. Al presionar el botón del Modo de objetivo en el transmisor, se permite la transmisión sin la cubierta. Para realizar un ajuste preciso, que requiere un voltaje medible en el receptor, retire ambas cubiertas y active la transmisión.
Funcionamiento de la alarma
El transmisor emite un haz infrarrojo intermitente. El receptor compara la intensidad del haz durante un período con un umbral de alarma. Seleccione uno de seis niveles de sensibilidad para el umbral de alarma a través de un interruptor en el receptor.
Si la potencia de la señal es inferior al umbral predeterminado durante más tiempo que el período de la alarma, el receptor emitirá una señal de advertencia.
Compensación de pérdida de señal
El receptor compensa automáticamente la pérdida gradual de la señal debido al polvo y la suciedad acumulados en la cubierta. El receptor mide la intensidad del haz infrarrojo intermitente que el transmisor emite durante un período. El receptor compara los datos con un umbral predeterminado de problemas. El receptor envía una señal de problemas al panel de control cuando ocurre lo siguiente:
• se pierde el 50 % de la señal o
- la señal aumenta un 20 %
Cuando se limpia la acumulación de polvo y suciedad o cuando se elimina la obstrucción, el detector se reinicia automáticamente.
Detección antisabotaje
Si se retiran las cubiertas del transmisor o del receptor, el detector envía una señal de problemas al panel.
Detección de problemas
El receptor compara la intensidad del haz infrarrojo del transmisor durante un período con un umbral predeterminado de problemas. Si un objeto bloquea el haz, se puede perder ≥90 % de la señal durante más de 20 segundos. Si esto sucede, el receptor envía una señal de problemas al panel de control.
Certificados y homologaciones
| Región Certificación | |
| EE. UU. UL UROX: Smoke - Automatic Fire Detectors(UL268 and A), UROX7: Smoke - Automatic Fire Detectors Certified for Canada (ULC529) | |
| FM see the FM Approval Guide | |
| CSFM see our website | |
| Hong Kong HKFSD J-005/C/024 | |
Planificación
Consideraciones sobre el montaje
El transmisor y el receptor se colocan en cajas europeas Beza o cajas posteriores estándar octagonales o cuadradas de 3,5 pulgadas o de 4 pulgadas. La placa de indicador se coloca en una caja posterior estándar simple. La distancia entre el transmisor y el receptor puede ser desde 9 m (30 pies) hasta 107 m (350 pies). Cuando se utiliza un cable de 18 AWG (ISO 0,75 mm²) dentro del conducto, la placa de indicador debe estar a menos de 152 m (500 pies) del receptor. Monte los detectores directamente en el techo o en paredes laterales. No coloque las unidades de modo que el haz recorra menos de 10,2 cm (4 in) hasta la intersección de la pared y el techo. De lo contrario, coloque y separe los detectores de acuerdo con la norma 72 de la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA).
i Nota
El recorrido del haz debería estar libre de objetos que se muevan. Evite áreas propensas a concentraciones normales de humo, tales como las cocinas o los garajes. No instale unidades donde las temperaturas ambiente normales estén por debajo de -30 °C (-22 °F) o por encima de +54 °C (+130 °F).
Espacio entre los sistemas
Para una cobertura adecuada, el espacio lateral entre sistemas de detectores adyacentes no debe sobrepasar los 18 m (60 pies).
Cableado
Los terminales de cables del sistema aceptan cables sólidos de 18 AWG hasta 12 AWG (ISO 0,75 mm² hasta 4 mm²).
Piezas incluidas
| Canti dad | Componente |
| 1 Transmisor D296 | |
| 1 Receptor D296 | |
| 1 Placa de indicador remoto D344-RL | |
| 1 Kit de prueba de campo D308 | |
| 1 Cable de prueba D1005 | |
| 1 Paquete de hardware | |
| 1 Paquete de documentación | |
Especificaciones técnicas
Datos eléctricos
| Corriente de alarma (receptor): | 70 mA como máximo a 24 VCC |
| Corriente en reposo Receptor: | 45 mA a 24 VCCTransmisor: 20 mA a 24 VCC |
| Tensión en Operación | De 18,0 VCC a 32,0 VCC |
| Contactos de alarma Tensión nominal de los contactos normalmente abiertos (normally open, N/O):1 A, 60 VCC máximo para cargas resistivas DC. No utilizar con cargas capacitivas o inductivas. | |
| Contactos de alarma auxiliares | Tensión nominal de los contactos normalmente abiertos (normally open, N/O): 1 A, 60 VCC máximo para cargas resistivas DC. No utilizar con cargas capacitivas o inductivas. |
| Contactos de problema | Tensión nominal de los contactos normalmente cerrados (normally closed, N/C): 1 A, 60 VCC máximo para cargas resistivas DC. No utilizar con cargas capacitivas o inductivas. |
Condiciones ambientales
| Entorno Interior, seco | |
| Humedad relativa Del 0 % al 95 %, sin condensación | |
| Temperatura (de almacenamiento y funcionamiento) | -30 °C hasta +54 °C (-22 °F hasta +130 °F)Para instalaciones que figuran en el listado de UL, el rango es de 0 °C hasta +54 °C (+32 °F hasta +130 °F) |
Datos mecánicos
| Dimensiones 17,8 cm x 14 cm x 14 cm (7 in x 5,5 in x 5,5 in) | |
| Montaje Colocar en cajas europeas Beza o cajas eléctricas octogonales o cuadradas de 3,5 in o de 4 in | |
| Capacidad de ajuste Ópticas ajustables internas para ajuste horizontal de ± 90^ y ajuste vertical de ± 10^ | |
| Sensibilidad Campo seleccionable de 20 %, 30 %, 40 %,50 %, 60 % o 70 % para oscurecimiento del haz | |
| Señalización del sistema | Sistema convencional de cuatro cables, no utilizar con sistemas que cuenten con una función de verificación de alarmas |
| Demora de señal Fuego: seleccionable a 30 seg. o 5 seg.Problema: 20 ± 2 seg. | |
| Espacio(distancia entre sistemas) | Máximo de 18 m (60 pies), de acuerdo a las pruebas realizadas por Underwriters Laboratories (UL) |
| Rango de transmisión | 9 m (30 pies) hasta 107 m (350 pies) |
| Antisabotaje Receptor: interruptor antisabotaje de la puerta de acceso en serie con los contactos de problema.Transmisor: cuando se retira la cubierta, el interruptor antisabotaje de la cubierta interrumpe la transmisión | |
Información sobre pedidos
Detector de humo de haz de largo alcance D296 de 24 V
El D296 proporciona un medio eficaz y discreto para supervisar áreas públicas con fines de protección contra incendios. Consta de un transmisor y un
receptor que, por lo general, se montan en el techo o en la parte alta de paredes o columnas. Por lo general, se coloca una placa de indicador remoto al nivel de los ojos.
Número de pedido D296
Accesorios de hardware
Placa de indicador remoto D344-RL
Utilizar con una carcasa para detector de humo para ductos D340/D341/D342 o D343(producto antiguo), o con un detector de humo de haz de largo alcance D296/D297.
Número de pedido D344-RL
Placa de prueba o indicador remoto D344-RT
Utilizar con una carcasa para detector de humo para ductos D340/D341/D342 o D343(producto antiguo), o con un detector de humo de haz de largo alcance D296/D297.
Número de pedido D344-RT
Kit de prueba de campo D308 para D296/D297
Permite probar la calibración de los detectores de humo de haz D296 y D297
Número de pedido D308
Cable de prueba D1005 de 3 pies
Conecta un voltímetro digital al conector de calibración del detector para verificar que el detector esté dentro de su rango de calibración.
Número de pedido D1005
