K-MI60 - Micrófono Kalley - Manual de uso y guía de instrucciones gratis

Tipo de producto	Micrófono inalámbrico dinámico
Marca	Kalley
Modelo	K-MI60
Tipo de micrófono	Dinámico
Direccionalidad	Unidireccional
Frecuencia de trabajo	VHF 200-270 MHz
Alcance al aire libre	Hasta 30 metros
Alcance en interiores	Hasta 50 metros
Alimentación del receptor	DC 17V, 300 mA
Alimentación del micrófono	2 pilas AA 1.5V
Duración de las pilas	Hasta 6 horas
Potencia de transmisión	30 mW
Modulación	FM (F3F)
Respuesta de frecuencia	40 Hz - 16 kHz
Sensibilidad	-54 dB ± 3 dB
Impedancia	600 Ω
Relación señal/ruido	>90 dB
Distorsión armónica total	<5%
Nivel de salida de audio	0-400 mVpp
Controles e indicadores	Volumen, mute, LED Power/RF/Audio Peak
Antena	Telescópica incorporada
Contenido del paquete	Receptor, micrófono, cable audio, adaptador, pilas AA
Reparabilidad	No contiene piezas reparables por el usuario
Seguridad	No exponer a lluvia o sol directo; no abrir

Preguntas frecuentes - K-MI60 Kalley

¿Cómo instalar las pilas en el micrófono?

Abra el compartimiento de las baterías en la parte inferior del micrófono e inserte 2 pilas AA de 1.5V respetando la polaridad. Luego cierre la cubierta.

¿Qué hacer si el receptor no enciende?

Asegúrese de que el adaptador de corriente DC 17V esté correctamente conectado al receptor y a la toma eléctrica. Verifique que el cable de energía no esté dañado.

¿Por qué no hay sonido aunque el LED RF parpadea?

Revise que el control de volumen (VOLUME) no esté al mínimo y que el cable de audio esté bien conectado al amplificador. Ajuste el volumen según sea necesario.

¿Cuál es el alcance máximo del micrófono?

En espacios abiertos puede alcanzar hasta 30 metros, y en interiores hasta 50 metros, siempre que haya línea de vista entre el micrófono y el receptor.

¿Qué tipo de pilas debo usar?

Se recomienda usar pilas alcalinas o recargables de al menos 250 mA/h. Las pilas comunes pueden causar un enlace deficiente.

¿Cómo silenciar el micrófono sin apagarlo?

Deslice el interruptor de encendido a la posición media MUTE. El LED se encenderá momentáneamente indicando que el enlace continúa, pero el audio se silencia.

¿Puedo usar dos micrófonos al mismo tiempo?

Sí, pero deben tener frecuencias diferentes. Si usan la misma frecuencia, sepárelos al menos 100 metros para evitar interferencias.

¿Qué hacer si la calidad de audio es mala?

Verifique que las pilas tengan suficiente carga. También compruebe que no haya otros dispositivos en la misma frecuencia. Si usa dos micrófonos, asegúrese de que estén en frecuencias distintas.

¿Cómo conectar el receptor al amplificador?

Conecte un extremo del cable de audio suministrado a la entrada del amplificador y el otro extremo al terminal AUDIO OUT del receptor. Ajuste el volumen con la perilla del receptor.

¿Dónde colocar el receptor para mejor recepción?

Colóquelo a más de 1 metro de altura del piso y a más de 1 metro de distancia de la pared. Extienda completamente la antena. Evite obstáculos entre el micrófono y el receptor.

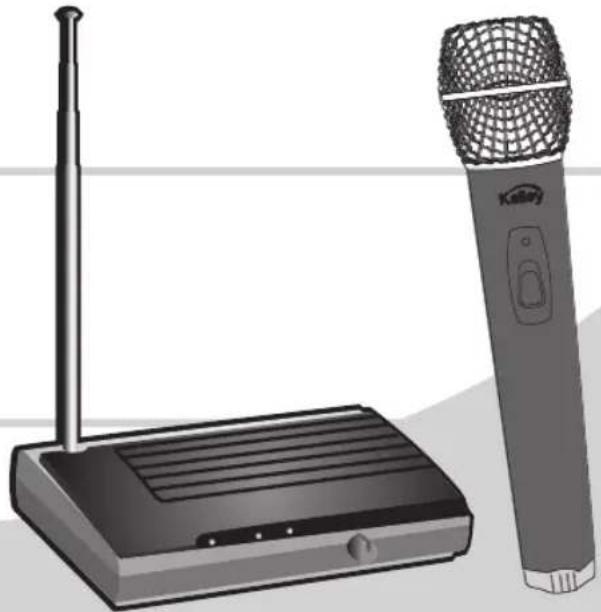

MANUAL DE USUARIO K-MI60 Kalley

Lea el manual de instrucciones antes de comenzar a operar el equipo

Gracias por comprar este producto KALLEY. Para mayor información por favor visitenos en www.kalley.com.co o contáctenos de manera gratuita a la línea 01 8000 524 065

Información Importante

ADVERTENCIA:

Para reducir el peligro de descarga eléctrica, no retire la cubierta, no hay piezas en el interior que pueda reparar el usuario, consulte al personal calificado de servicio técnico.

IMPORTANTE:

Lea este manual de usuario cuidadosamente para que se familiarice completamente con su nuevo producto antes del primer uso.

Gracias por comprar nuestra excelente serie de micrófonos inalámbricos. Para su óptimo funcionamiento, antes de utilizar este producto por favor lea este manual para el usuario.

INSTRUCCIONES

Nuestro sistema de micrófonos inalámbricos especial K-MI60N posee las siguientes características. Por muchas razones, como la de baja frecuencia, sistemas de micrófonos tradicionales son interferidos fácilmente, especialmente porque equipos de comunicación inalámbricas como antenas, transmisores, teléfonos celulares, radio teléfonos, entre otros irradian demasiados ondas. Para resolver este problema hemos diseñado este micrófono inalámbrico profesional, adaptando una serie de medidas para mejorar la recepción, tales como el uso de alta frecuencia de trabajo, filtro pasa banda, control múltiple de detección de ruido y sistemas de modulación para evitar la interferencia desde el exterior.

• Usa una banda VHF 200-270 MHz y filtros dieléctricos RF para evitar frecuencias de interferencia.
• Utiliza niveles múltiples de alta frecuencia y filtros pasa banda de frecuencia media, para poder atenuar cualquier posible señal de interferencia.
• El micrófono inalámbrico utiliza una antena incorporada de alta fidelidad.
• El micrófono cuenta con un indicador de voltaje que informar si es necesario cambiar la batería.
• Se utiliza osciladores de cuarzo garantizando la estabilidad de la frecuencia de trabajo.
• Conjunto de semiconductores y elementos electrónicos de alta calidad seleccionados por su excelente desempeño, para que su fidelidad sea el mejor.
• En espacios abiertos pude llegar a tener un alcance hasta de 30 metros, según las condiciones locales. La distancia ideal de funcionamiento en espacios cerrados es de 50 metros.
• Es ideal para escenarios, cuartos de baile, auditorios, salones de clase y familiares.

OPERACIÓN DEL RECEPTOR

1. Saque la antena, haga que quede perpendicular al receptor.
2. Conecte el adaptador suministrado de 17 V DC al receptor.
3. Conexión de la salida de audio: conecte un extremo del cable de audio a una entrada del amplificador externo (no suministrado con el producto) y el otro extremo al terminal "AUDIO OUT" (Salida de Audio) del receptor.
4. Cuando el micrófono está funcionando la luz "RF" del receptor se iluminará, el receptor dará salida de audio, el volumen del receptor puede ser controlado ajustando la perilla "VOLUME".

ATENCIÓN: cuando instale el receptor asegúrese que esté ubicado a más de 1 metro de altura respecto al piso y a más de 1 metro de distancia de la pared. La antena se debe sacar por completo, de otra forma la recepción no será óptima.

OPERACIÓN DEL MICRÓFONO

1. Abra el compartimiento de las baterías e introduzca 2 de 1.5 V.
2. Encienda el micrófono. Si la luz no parpadea o está siempre iluminada, verifique que las baterías tengan suficiente carga y que esté correctamente instalada.
3. Si desea silenciar la salida de audio sin perder enlace ubique el interruptor de energía en la posición media "MUTE".

ATENCIÓN: para que su micrófono inalámbrico tenga un correcto funcionamiento, se recomienda utilizar siempre baterías alcalinas o recargables de al menos 250 mA/h. el uso de baterías corrientes puede ocasionar un enlace deficiente o nulo.

LISTA DE FUNCIONES

Información Importante

RECEPTOR

1. POWER (Luz indicadora de energía): Se ilumina cuando el receptor esta encendido.
2. RF (Luz indicadora de enlace con el micrófono): Cuando el micrófono está encendido este se ilumina.
3. AUDIO PEAK (luz indicadora de sobre pico): Cuando hay saturación de audio este se ilumina.
4. VOLUME (Control de volumen): Ajusta el volumen de salida del receptor.
5. ANTENA TELESCÓPICA: Recibe señales del transmisor.
6. AUDIO OUT (Jack de salida): Entrega la señal del micrófono para ser amplificada. externamente.
7. CARCASA PLÁSTICA DEL RECEPTOR.
8. DC IN: Conecte el adaptador suministrado de 17 VDC.

MICRÓFONO

1. MALLA.
2. GABINETE ANTIDESLIZANTE.
3. LUZ INDICADORA DE ENCENDIDO: En posición "ON" o "MUTE" el LED se enciende momentáneamente indicando que se ha iniciado enlace. Si el LED no enciende o permanece encendido debe reemplazar la batería.
4. INTERRUPTOR DE ENCENDIDO: Posiciones "ON" - "MUTE" - "OFF".
5. CUBIERTA DEL COMPARTIMIENTO DE LA BATERÍA.

ATENCIÓN: Si usted desea comprar más de dos micrófonos inalámbricos, y los va a usar al mismo tiempo, por favor escoja los productos con frecuencias diferentes, si las frecuencias son las mismas, los debe separar por lo menos a 100 metros, en otro caso interferirán uno con el otro.

CARACTERÍSTICAS GENERALES

1. Especificaciones técnicas:

Frecuencia de trabajo: VHF 200 \~ 270MHz
Estabilización de frecuencia: hasta ± 30 ppm
Rango dinámico: mas de 90 Db
Distorsión armónica total: menos del 5%
Respuesta de frecuencia: 40 Hz – 16KHz ± 3 Db
Nivel de salida de audio: 0 - 400mVpp

2. Receptor:

Suministro de energía: DC 17 VDC 300 mA

Consumo de energía: 3 W

Relación señal/ruido: mas de 90 Db

Umbral de rechazo: mas de 80 Db

Sensibilidad de recepción: 10 dBuV (SINAD=30dB)

Tiempo de respuesta: 5μs

3. Micrófono

Potencia de transmisión: 30 mW

Tipo de modulación: FM, F3F

Ancho de banda: ± 25KHz

Tipo de batería: 1.5V AA

Duración de la batería: hasta 6 horas

CONTENIDO DE LA CAJA

Receptor

Micrófonos

Cable de audio

Adaptador de energía

Batería 1.5V AA

ATENCIÓN

1. Procure tener línea de vista entre el micrófono y el receptor cuando esté en uso, para mantener una buena recepción.
2. No deje caer ni arroje el micrófono, lo puede dañar seriamente.
3. No exponga el producto a luz directa del sol o lluvia.
4. Ubíquelo lo más alejado posible de aparatos que puedan generar interferencia.
5. No lo abra usted mismo, puede ser peligroso y causa la perdida de garantía de fábrica.

SOLUCIÓN DE PROBLEMAS

Antes de acudir al servicio técnico autorizado Kalley, por favor verifique las siguientes posibles fallas:

1. Enciende el receptor pero el indicador no se ilumina.
   Asegúrese que el cable de energía esté en buen estado y que se encuentre bien conectado.
2. Cuando habla, la luz indicadora "RF" parpadea, pero no hay salida de audio.
   Asegúrese de que el volumen no esté en el punto más bajo o que el cable de audio esté bien conectado.
3. La distancia efectiva de señal receptora es cercana, pero no hay buena recepción.
   Verifique que la antena se encuentre desplegada en su totalidad.
   Verifique que la carga de la batería sea óptima.

Manual de Usuario

Información Importante

Verifique la exista línea de vista entre micrófono y receptor.

Verifique que no estén cerca otros aparatos que puedan generar interferencia.

4. La calidad del audio es mala.

Tal vez el voltaje de la batería no sea suficiente y necesite cambiarla. Tal vez existen otras señales en la misma frecuencia del micrófono (no utilice dos micrófonos con la misma frecuencia al mismo tiempo en el mismo lugar, sepárelas por lo menos 100 metros).

ATENCIÓN: No abra o repare el producto usted mismo, recuerde que puede ser peligroso y causa la perdida de garantía de fábrica.

ESPECIFICACIONES

Tipo Micrófono: dinámico

Direccionalidad: Unidireccional

Impedancia: 600 Ω

Sensibilidad: -54 dB ± 3 dB

Frecuencia: 40 Hz – 16 Khz

No hay piezas que el usuario pueda reparar. Solicite las reparaciones al personal de servicio calificado.

PRECAUCIONES DE SEGURIDAD

• Los electrodomésticos no deben desecharse con la basura doméstica.
• Por favor recicle donde lo recomiendas las autoridades locales de su ciudad.

www.kalley.com.co

Kalley®
