Olin BJ1081 (2007) - Camión Foton - Manual de uso y guía de instrucciones gratis

Tipo de producto	Camión
Marca	Foton
Modelo	Olin BJ1081 (2007)
Motor disponible	YZ4102ZLQ (110 HP), PHASER 135 TI (135 HP), ISF3.8s3154 (154 HP)
Combustible	ACPM (Diesel)
Batería	24V
Sistema de dirección	Asistida hidráulica
Sistema de frenos	Aire comprimido con freno de parqueo mecánico o neumático
Suspensión	Muelles y amortiguadores
Transmisión	Manual (caja de cambios)
Embrague	Hidráulico, líquido DOT4
Refrigerante	Líquido refrigerante a base de etilenglicol
Aceite de motor recomendado	15W40
Aceite de caja de cambios	80W90

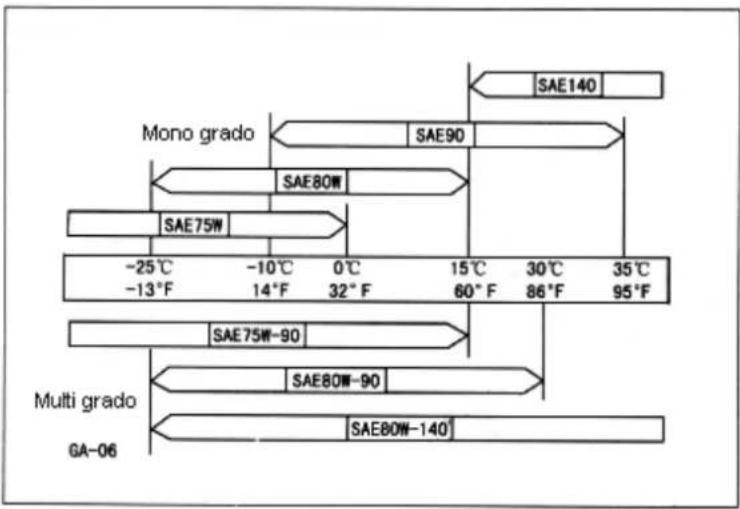

Aceite de diferencial	85W140
Filtro de aire	Tipo cartucho, reemplazo según mantenimiento
Iluminación	Faros delanteros (60/50W), direccionales (21W), exploradoras (55W), etc.
Instrumentos	Velocímetro, tacómetro, odómetro, indicadores de temperatura, combustible, presión de aire
Seguridad	Cinturones de seguridad, freno de parqueo, alarmas (presión de aceite, temperatura, etc.)
Cabina	Abatible opcional, con calefacción y aire acondicionado opcional

Preguntas frecuentes - Olin BJ1081 (2007) Foton

¿Cómo realizar el despegue del vehículo nuevo?

Durante los primeros 1.000 km, no exceda las velocidades indicadas (1ª: 11 km/h, 2ª: 22 km/h, 3ª: 38 km/h, 4ª: 62 km/h, 5ª: 75 km/h). Evite aceleraciones y frenadas bruscas, y no cargue más del 50% de la capacidad.

¿Qué hacer si el motor se recalienta?

Detenga el vehículo, deje el motor en ralentí 5-10 minutos y apáguelo. Espere a que se enfríe, luego retire la tapa del radiador con cuidado y verifique el nivel de refrigerante. Si la fuga persiste, contacte a un centro de servicio FOTON.

¿Cómo ajustar el reloj digital del tablero?

Con el interruptor de ignición en ON o ACC, presione el botón reset por más de 2 segundos hasta que el reloj parpadee. Ajuste la hora con el botón, luego suelte por más de 5 segundos para pasar a minutos. Ajuste los minutos y suelte nuevamente para salir.

¿Cuál es la presión de aire mínima para conducir?

El indicador de presión de aire debe marcar al menos 400 kPa para que la alarma se apague. No conduzca si la aguja está en la zona roja. La presión normal de operación es superior a 600 kPa.

¿Cómo purgar el sistema de combustible si entra aire?

Si el vehículo se queda sin combustible, puede ingresar aire al sistema. Comuníquese con un centro de servicio autorizado FOTON para recibir instrucciones de purga. Se recomienda mantener al menos 1/4 de tanque.

¿Cada cuánto cambiar el aceite de motor?

Según la rutina de mantenimiento, el aceite de motor debe reemplazarse cada 5.000 km o según condiciones de trabajo severas. Use aceite 15W40 recomendado.

¿Cómo ajustar el freno de parqueo mecánico?

Cuñe las ruedas, levante el vehículo con gato, ponga la caja en neutro. Afloje la tuerca de la guaya, hale la guaya hasta que la palanca recorra unos 30 dientes, luego apriete la tuerca. Verifique que el recorrido sea de aproximadamente 10 dientes al accionar.

¿Qué hacer si se enciende la alarma de presión de aceite?

Detenga el vehículo inmediatamente y apague el motor. Verifique el nivel de aceite y complete si es necesario. Si la alarma persiste con nivel normal, contacte a un centro FOTON. No opere el vehículo con esta alarma encendida.

¿Cómo cambiar una llanta de manera segura?

Estacione en terreno plano, accione el freno de parqueo, ponga la caja en reversa y active las luces de advertencia. Coloque cuñas en las ruedas. Afloje los pernos, levante con el gato en el soporte de muelle (delantero) o en el eje (trasero), retire la llanta y coloque la de repuesto. Apriete los pernos en cruz.

¿Cómo abatir la cabina para revisar el motor?

Asegúrese de que el vehículo esté en terreno plano, freno de parqueo accionado, caja en neutro y puertas cerradas. Hale la palanca aseguradora (1) mientras saca la manija de abatimiento (2), luego sostenga el parante suplementario (4) mientras hala la manija de seguridad (3). Permita que la cabina se incline hasta el bloqueo automático. Para regresar, hale la manija de cierre y empuje la cabina a su lugar.

MANUAL DE USUARIO Olin BJ1081 (2007) Foton

Bienvenido a utilizar nuestra marca de camión "FOTON". Antes de poner en uso su camión, invitamos amablemente a los usuarios a leer con detenimiento el manual, y a operar y realizar el mantenimiento de acuerdo con las especificaciones del mismo, y así prolongar su vida útil y crear los máximos beneficios económicos.

Este manual describe como operar y mantener los camiones Olin BJ1043, BJ1069, BJ5081, BJ1081, BJ5089 y BJ5129.

Para utilizar correctamente el camión, le recordamos que preste especial atención a los siguientes puntos:

1. Seleccione correctamente el combustible diesel en estaciones de servicio que cuenten con sistemas de filtración y el aceite lubricante de acuerdo a las regulaciones del manual y recomendaciones del asesor de servicio FOTON.
2. El refrigerante a adicionar en el sistema de enfriamiento debe ser el recomendado por el servicio autorizado FOTON.
3. Antes de dar arranque al vehículo verifique los niveles de refrigerante en el radiador y aceite motor. El tiempo de arranque no debe superar los 15 segundos, con un tiempo de descanso de 2 minutos entre dos igniciones. Después de repetir la prueba, si encuentra dificultades en el arranque comunicarse con un servicio autorizado FOTON el cual le prestara asistencia.
4. Luego del encendido, mantenga en funcionamiento el motor a una baja velocidad sin acelerarlo, revise la presión del aceite, la corriente de carga, la temperatura del agua, que los frenos y las luces estén normales. Revise presencia de fugas de aceite, agua o aire en el camión, o ruidos anormales en el sistema de transmisión. Después de que el camión este funcionando correctamente, con la temperatura del agua llegando a los 60°C haga desplazar el vehículo a bajos regímenes de revoluciones con el fin de lograr su mejor rendimiento térmico.
   NOTA: Se aconseja dejar el vehículo en ralentí (revoluciones mínimas máximo por 5 seg).

PROLOGO

1. Los camiones FOTON tienen instalado un limitador de velocidad en el pedal del acelerador. Este debe permanecer durante el periodo de arranque y despegue. Es muy importante saber que este limitador vela por el correcto despegue del motor, asegurando que no sea sometido a sobrepaso de revoluciones. Su intervención y/o manipulación es causa de pérdida de la garantía.
2. En la conducción, realice los cambios correctamente. No está permitido conducir a una baja velocidad con un cambio alto. Ver cuadro despegue del motor
3. Mantenga el vehículo de acuerdo a los requerimientos estipulados en los capítulos "Guía para la conducción" e "Instrucciones de mantenimiento" del manual.
4. El fabricante no se hace responsable de daños causados por una operación inapropiada del vehículo, por lo tanto, se le recomienda amablemente a los usuarios leer a conciencia este manual antes de conducir el mismo.

Dado que el desarrollo técnico del producto vehicular esta en continuo mejoramiento, es posible que existan algunas diferencias entre las descripciones del manual y los productos modificados. FOTON no proporcionará materiales adicionales de cambio. Esperamos que el usuario pregunte directamente al departamento respectivo de nuestra compañía acerca de cualquier duda.

También esperamos que los usuarios realicen sugerencias de mejoramiento en nuestros productos de serie o algunas experiencias avanzadas en operación, reparación o mantenimiento.

*Nos reservamos los derechos de modificar las especificaciones de este vehículo, sin previo aviso.

*Por la evolución natural y constante de nuestros productos alguno de los contenidos de esta publicación pueden no estar actualizados.

Nuestra compañía siempre estará para servirle.

CONTENIDO

CONTENIDO

Aspectos Importantes ..... (4)

Localización del número de chasis (VIN) y número de motor ..... (4)

Despegue del vehículo ..... (5)

Advertencia de sobrecarga ..... (5)

Operación y mantenimiento ..... (5)

Dispositivos e instrumentos de operación .. (7)

Dispositivos e instrumentos de control ..... (7) Instrumentos y testigos indicadores ..... (9)

Timón de dirección ..... (20) Comando luces ..... (22)

Panel de ventilación, calefacción y aire acondicionado ....(39)

Antes de conducir ..... (45)

Operación de controladores ..... (45)

Inspección diaria ..... (50)

Guía para la conducción ..... (60)

Preparación antes de encender el motor .... (60)

Encendido del motor ..... (61)

Apagado del motor ..... (62)

Al estacionar el vehículo ..... (63)

Cuidados al conducir ..... (64)

Conducción económica ..... (65)

Que hacer en caso de ..... (67)

Mantenimiento .....(78)

Mantenimiento diario .....(78)

Rutinas de mantenimiento .....(78)

Lubricación .....(103)

Grasa, aceites y combustible recomendada ..(105)

Posiciones de lubricación .....(106)

Guía de lubricación .....(107)

Notas de seguridad .....(110)

Métodos para cargar mercancías .....(118)

Especificaciones del motor .....(126)

Planilla de control revisiones obligatorias ... (127)

ASPECTOS IMPORTANTES

conozca los siguientes aspectos antes de hacer

Localización del número de chasis (VIN) y del número de motor

Por favor mantenga siempre presente el número de chasis (VIN) y el número de motor de su camión. El número de chasis es el mismo número de identificación del vehículo (VIN). Se encuentra localizado en la parte trasera derecha del chasis, así como en la placa de identificación del vehículo al interior de la cabina.

El número de motor se encuentra en la placa del mismo, así como también está gravado en el lado izquierdo (BJ1043) y en la parte trasera (BJ1069, BJ1081 y BJ5081) del bloque del motor.

en el lado izquierdo del bloque

ASPECTOS IMPORTANTES

Despegue del vehículo

Los vehículos nuevos deben ser utilizados de acuerdo a las recomendaciones para el despegue del motor, de lo contrario podría verse afectado tanto el desempeño como la vida útil del vehículo.

Por lo tanto, siga las siguientes recomendaciones durante los primeros 1.000 kilómetros de operación del vehículo.

1. La velocidad del vehículo no debe exceder los siguientes valores durante el despegue:

Cambio	I	II	III	IV	V
Velocidad (km/h)	11	22	38	62	75

1. Evite sobre-revolucionar el motor, así como arranques y frenadas repentinas.
2. Al encender el motor y antes de iniciar su recorrido, mantenga el vehículo en mínima mientras alcanza la temperatura normal de operación.
3. Durante el periodo de despegue del motor, cargue el vehículo máximo al 50% de la capacidad de carga.

Advertencia de sobrecarga

Sobrecargar su vehículo no solo le acortará la vida útil, sino que causará serios problemas mecánicos e inclusive puede ocasionar accidentes.

También es importante distribuir equilibradamente la carga para que su vehículo no pierda estabilidad.

Operación y mantenimiento

Verifique los instrumentos y partes del vehículo de acuerdo a los requerimientos descritos en los capítulos "Dispositivos e instrumentos de operación" y "Guía para la conducción".

Mantenimiento

Con el ánimo de mantener su vehículo en óptimas condiciones de operación y garantizar su seguridad al conducir, verifique y ajuste el vehículo de acuerdo a los requerimientos descritos en el capítulo "Mantenimiento".

Dispositivos e instrumentos de operación

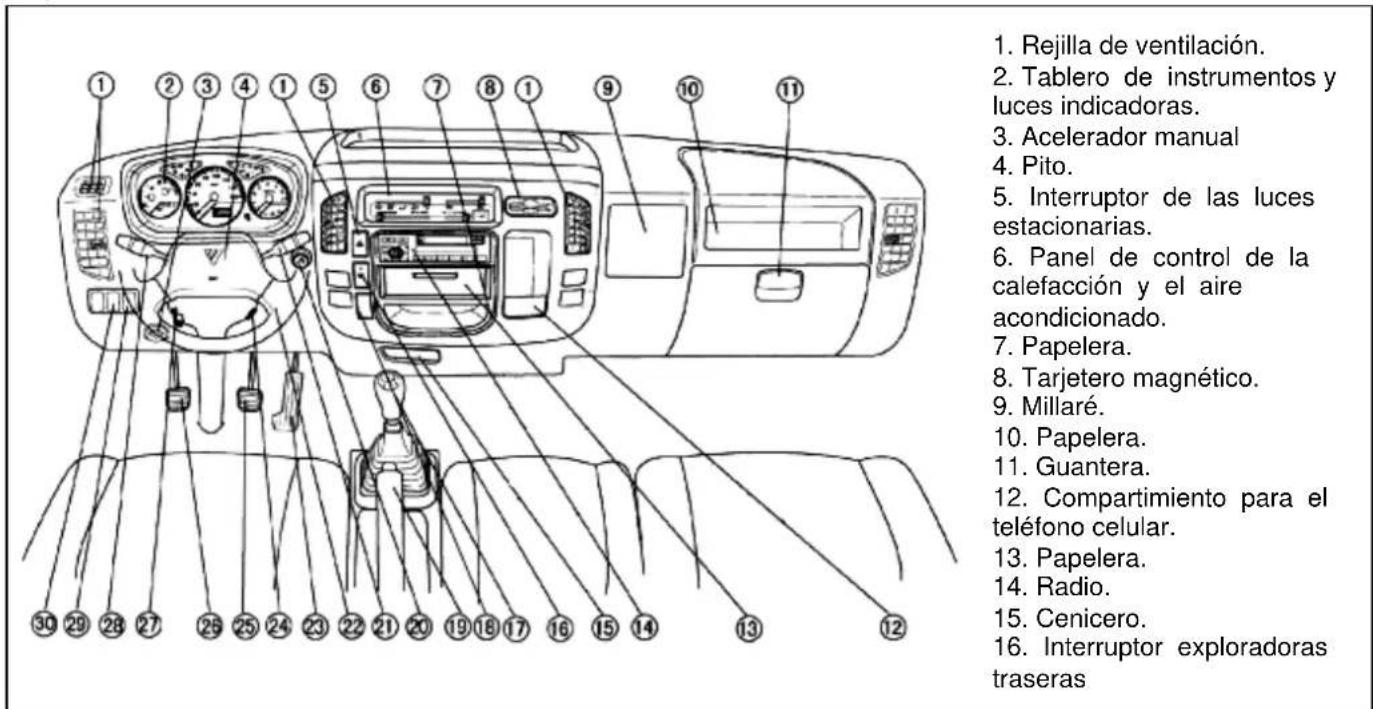

Dispositivos e instrumentos de control

Dispositivos e instrumentos de operación

1. Interruptor bujías precalentamiento.

2. Palanca de cambios.

3. Freno de emergencia.

4. Encendedor de cigarrillos.

5. Comando derecho.

6. Timón.

7. Pedal del acelerador.

8. Interruptor de ignición.

9. Pedal de freno.

10. Pedal de embrague.

11. Palanca abatible de timón.

12. Comando izquierdo.

13. Interruptor toma de fuerza (opcional para algunos modelos).

14. Interruptor ventanas eléctricas (opcional para algunos modelos)

Dispositivos e instrumentos de operación

Instrumentos y testigos indicadores

1. Nivel de combustible, indicador de temperatura; 2. Testigos y alarmas
2. Velocímetro; 4. Indicador de presión de aire; 5. Botón de reset;
3. Odómetro

.Testigos luces direccionales

.Testigo luces altas

Alarma de temperatura del motor

Alarma puerta abierta

Dispositivos e instrumentos de operación

Instrumentos y testigos indicadores

1. Tacometro ; 2. Testigos y alarmas ; 3. Velocímetro;
2. Indicador de presión de aire; 5. Botón de reset;
3. Odómetro, nivel de combustible, indicador de temperatura

.Testigos luces direcciones

.Testigo luces altas

Alarma de temperatura del motor

Alarma puerta abierta

Dispositivos e instrumentos de operación

Instrumentos y testigos indicadores

1. Indicador de presión de aire.
2. Testigos y alarmas.
3. Velocimetro.
4. Tacometro.
5. Indicador de Temperatura.
6. Boton de reset.
7. Odómetro.
8. Indicador nivel de combustible.

Dispositivos e instrumentos de operación

Instrumentos y testigos indicadores

Testigo de precalentamiento
Alarma de combustible
......Testigo freno de parqueo
Alarma agua condensada
Alarma del alternador
Alarma presión de aceite
Alarma líquido de embrague
Testigo exploradoras traseras
Testigo de reversa
Alarma filtro de aire
Testigo freno de ahogo
Alarma de vacío
......Testigo exploradoras frontales
Alarma nivel de refrigerante
Alarma cinturón de seguridad
Alama parada del motor
Testigos presión de aceite

Alarma de temperatura del motor

Alarma puerta abierta

Alarma diagnostico fallas

Testigo diagnostico fallas ABS

Testigo velocidad crucero

......Testigo funcionamiento toma de fuerza

Alarma sistema de frenos ABS

Testigo sistema OBD

Alarma cabina desasegurada

Testigo air bag

Testigo nivel de urea

Dispositivos e instrumentos de operación

Velocímetro

Indica la velocidad en km/h.

Odómetro 100

Cuenta la distancia recorrida en kilómetros.

Odómetro parcial y botón reset

El botón está ubicado bajo el velocímetro. El número blanco a la derecha se refiete a 0.1 mm para resetear el odómetro parcial, presione el botón reset.

Reloj digital

Botón reset

Cuando el interruptor de ignición está en la posición "ON" (encendido) o en "ACC" (accesorio), el reloj digital mostrará la hora. Para ajusta la hora siga los

siguientes pasos.

Ajustar la hora

Presione el botón reset por más de 2 segundos hasta que el reloj empiece a titlany ajuste la hora con el botón reset. Libere el botón reset por más de 5 segundos y automáticamente entrara en modo de ajuste de minutos.

Ajustar minutos Reloj digital

Después de ajustar la hora, libere el botón reset por más de 5 segundos y

automáticamente entrará en modo ajuste de minutos. Ajuste los minutos con el botón reset. Libere el botón por más de 5 segundos y automáticamente saldrá del modo ajuste.

Dispositivos e instrumentos de operación

Indicador de presión de aire

El indicador de presión de aire debe marcar una presión no inferior a 600 KPa bajo condiciones normales de operación. Al iniciar el vehículo, la aguja del indicador debe subir de 3 a la presión mínima permitida (400 KPa) antes de que la alarma de presión de aire deje de sonar.

Esta prohibido conducir el vehículo cuando el indicador de presión de aire esté en el área roja.

Indicadores de temperatura y de nivel de combustible

Cuando se gira el interruptor de arranque a la posición "ON", el termómetro indica la temperatura del líquido refrigerante. Las letras "C" y "H" en el indicador se refieren a "baja temperatura" y "alta temperatura"

aguja indicadora del termómetro se encuentra ere decir que la temperatura del motor es normal.

Las letras "E" y "F" en el indicador de nivel de combustible indican que el

Si la aguja del termómetro se encuentra en la zona roja, quiere decir que el motor esta recalentado. El conductor debe detener el motor y esperar que la temperatura del motor se normalice. De lo contrario puede ocasionar daños severos al motor. En caso de que el recalentamiento persista, comuníquese inmediatamente con un centro de servicio autorizado FOTON.

Dispositivos e instrumentos de operación

Alarme de la frigerante

La alarm no el refrigerante se encenderá cuando el nivel del líquido refrigerada, el no por esté por debajo del mínimo recomendado.

Testigos direcciones y luces de advertencia

Cuando active las luces direcciones, el testigo se encenderá intermitentemente, indicando que las direcciones están funcionando de

En caso que detenga su vehículo en la vía o cuando su vehículo pueda constituir un peligro de tráfico, recuerde activar las luces de advertencia como luz de aviso a los demás vehículos.

Dispositivos e instrumentos de operación

Testigo de reversa

Cuando sezione la reversa del vehículo, este testigo se iluminará.

Testigo de exploradoras frontales

Cuando active el interruptor de las exploradoras frontales, éstas, al igual que el testigo, se es la parán.

Advertencia

Al conducir bajo condiciones de neblina, encienda las exlreadoras para tener mejor visibilidad de la vía.

Testigo de exploradoras traseras

Cuancen el interruptor de las exploradoras traseras, éstas, al igual que el testa encenderán.

Cuancen el interruptor de las exploradoras traseras, éstas, al igual que el testa encenderán.

Dispositivos e instrumentos de operación

Alarma de líquido de embrague (opcional para algunos modelos)

Al girar el interruptor de ignición a la posición "ON", el testigo se encenderá pero debe apagarse el encender el motor. El testigo se encenderá cuando el nivel del líquido de embrague ese encuentre por debajo del nivel mínimo recomendado.

Si el testigo se enciende con el vehículo en marcha, el conductor debe detenerse inmediatamente y verificar el nivel del líquido de embrague y la posible existencia de fugas. Después de realizar la inspección y antes de continuer la marcha complete el nivel con el líquido recomendado.

Alarma presión de aceite

Al girar el interruptor de ignición a la posición "ON", el testigo se encenderá pero debe apagarse al encender el motor.

Si esta alarma se enciende con el vehículo en marcha quiere decir que la presión de aceite del motor es baja. Apague el motor inmediatamente y verifique el nivel de aceite. Complete el nivel de aceite de ser necesario. En caso de que la alarma se encienda y el nivel de aceite se encuentre dentro de los niveles nomiales, comuníquese con un centro de servicio autorizado

FOTON

Advertencia

No opere el vehículo mientras este testigo se encuentre iluminado.

Dispositivos e instrumentos de operación

Testigo freno de parqueo

Indica que entreo de parqueo se encuentra accionado.

Alarma de combustible

galones), se activará la alarr

llenar el tanque

Es normal que la alarma se encienda momentáneamente al hacer giros intempestivos.

Cuando el nivel de combustible se encuentre por debajo de 10 litros (2,5

combustible. El conductor debe procurar

Al girar el interruptor de ignición a la posición "ON", el testigo se encenderá

motor.

Nota

Es normal que la alarma se encienda momentáneamente al hacer giros intempestivos.

Testigo de precalentamiento

Este testigo ilumina ar accionar las bujías de precalentamiento.

Dispositivos e instrumentos de operación

Alarma del alternador

después le que el motor normamente, el testigo se ap

Al girar el interruptor de ignición a la posición "ON", el testigo se encenderá;

cienda y el alternador esté trabajando

Nota

Si la alarma se enciende con

el vehículo en marcha, haga revisar el circuito

del alternador en un centro de servicio autorizado FOTON. No opere el

vehículo si la correa del alter

nador está rota o floja.

Alarma filtro de aire (opcional para algunos modelos)

Cuando este testigo se enciende, quiere decir que el sistema de admisión de aire está taponado. Detenga el vehículo, limpie el filtro de aire y verifique que la tubería de admisión de aire esté libre y limpia antes de continuar.

Nota

Con el ánimo de aumentar la vida útil del motor, el filtro de aire debe ser

limpiado y cambiado regularmente.

Si el filtro de aire no se mantiene en buenas condiciones, pueden producirse daños en el turbocargador, consumo de aceite ó ralladuras en las camisas de

cilindros.

Alarma presión de aire (opcional para algunos modelos)

Cuando este testigo se enciende, quiere decir que el sistema de aire de los frenos se encuentra descargado, y que no hay presión de aire suficiente en el sistema. Está prohibido conducir el vehículo cuando el indicador se

encienda

Dispositivos e instrumentos de operación

Alarma de líquido de embrague (opcional para algunos modelos)

Al girar el interruptor de ignición a la posición "ON", el testigo se encenderá pero ceb a ad rs a encender el motor. El testigo será cuando el nivel del líquido de embrague ese encuentre po rebajo del nivel mínimo recomendado.

Si el testigo se enciende con el vehículo en marcha, el conductor debe detenerse inmediatamente y verificar el nivel del líquido de embrague y la posible existencia de fugas. Después de realizar la inspección y antes de continuar la marcha, complete el nivel con el líquido recomendado

Testigo Indicador de Temperatura (opcional para algunos modelos)

Alarma motor (opcional para algunos modelos)

Al girar el interruptor de ignición a la posición "ON", el testigo se encenderá; después de que el motor se encienda, el testigo se apagará. Si esta alarma se enciende con el vehículo en marcha quiere decir que hay problemas en el funcionamiento del motor, detenga el vehículo comuníquese con un centro de servicio autorizado FOTON. Advertencia No opere el vehículo mientras este testigo se encuentre iluminado

Dispositivos e instrumentos de operación

Indicador cíndurán de seguridad (opcional para algunos modelos)

Muestra si el cinturón de seguridad esta abrochado o desabrochado .Es muy importante que conozca y entienda el uso adecuado del cinturón de seguridad. Asegüese que todos los pasajeros tengan el cinturón abrochado mientras el vehículo se encuentre en marcha

apagarse al encender el motor.

Está prohibido conducir el vehículo cuando el indicador se encienda

Alarma indicadora del fluido de frenos (opcional para algunos modelos)

Cuando se gira el interruptor de ignición a la posición de encendido (ON), y e cae a una posición mas baja de lo á, por favor pare el vehículo y revise

inmediatamente el nivel del fluido, luego cuando se gira el interruptor de ignición a la posición de encendido (ON), el testigo se encenderá pero debe

Testigo Puerta abierra (opcional para algunos modelos)

Indica cuando una puerta no esta correctamente cerrada.

Dispositivos e instrumentos de operación

Testigo freno de ahogo (opcional para algunos modelos)

Indica que el freno de ahogo está activado.

Alarma de vacío (opcional para algunos modelos)

Cuando no hay suficiente vacío en los tanques y tuberías de aire, el sistema de frenos no puede trabajar normalmente. Si esta alarma se enciende con el

vehículo en marcha, deténgase y acelere el motor a una velocidad media

hasta que se opaque la alarma.

Dispositivos e instrumentos de operación

Timón abatible

La posición del timón es ajustable adelante, atrás, arriba y abajo. Ajuste el timón en la posición más conveniente para el conductor.

Pasos para ajustar el timon:

1. Oire la palanca abatible del timón hacia arriba para liberar el seguro.
2. Siéntese en la silla y mueva el timón adelante, atrás, arriba y abajo hasta lograr la posición deseada.
3. Gire la palanca hacia abajo para asegurar la posición del timón.

Advertencia

Asegure bien la palanca abatible del timón después de ajustar la posición de este. Nunca ajuste la posición del timón con el vehículo en marcha.

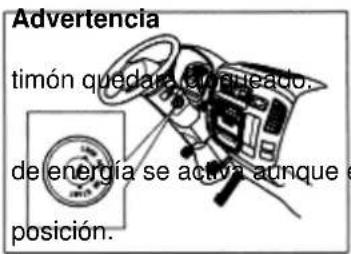

erruptor tiene 4 posiciones:

1. "LOCK" (cerrado). Usted puede insertar y retirar la llave en esta posición. El oqueado al retirar la llave.

Dispositivos e instrumentos de operación

No gire la llave a la posición "LOCK" con el vehículo en marcha ya que el

1. "ACC" (accesorio): Cuando la llave está en está en esta posición, la fuente el motor permanezca apagado.
2. "ON" (encendido): El motor es precalentado y trabaja normalmente en esta
3. "START" (arranque): Gire la llave a esta posición para arrancar el motor.

Libere la llave para que vuelva a la posición "ON".

Atención

Después de encender el motor, libere la llave para que vuelva a la posición

"ON". El motor de arranque no trabaja continuamente por más de 10

segundos.

Comando Izquierdo

El comando izquierdo está compuesto por el interruptor de control de las luces, el interruptor de las direcciones, el de las luces exploradoras frontales y el de cambio de luces.

Dispositivos e instrumentos de operación

Control de las luces

El control de las luces tiene 3 posiciones y controla las siguientes funciones: 1 posición, luces traseras, luz de la placa y tablero de instrumentos.

2ª posición: Funciones anteriores más las luces frontales del vehículo.

3ª posición: Posicion apagado ("OFF"). Control luces

Interruptor direcciones

Mueva el comando izquierdo arriba o abajo, de acuerdo a la dirección en la queva a girar el vehículo y las luces direcciones externas se activaran. Al mismo tiempo, el testigo de la direccional respectiva, en el tablero de instrumentos, se encenderá de modo intermitente. Después de girar, al volver a enderezar la dirección, el comando regresará a la posición neutral

automáticamente. Direcciones

Luces altas

Mueva el interruptor hacia adelante y se encenderán las luces altas. También se encenderá el testigo de luces altas en el tablero de instrumentos.

Interruptor exploradoras frontales

Para encender las luces exploradoras frontales, mueva el interruptor a la posición "ON". Para apagarlas, vuelva el interruptor a la posición "OFF". Al encender las exploradoras, también se debe encender el testigo en el tablero de instrumentos.

Dispositivos e instrumentos de operación

Cambio de luces

comando hacia usted para liberar el comando, este ve desactivaran.

Comando derecho

Con el control de las luces en la posición "OFF" o en la 1ª posición, mueva el activar las luces altas momentáneamente. Al Iverá a su posición neutral y las luces altas se

El comando derecho está compuesto por el interruptor de control del limpia brisas, el interruptor del lavaparabrisas y el freno de ahogo cuando el vehículo esta equipado con este dispositivo.

Interruptor limpiabrisas

El interruptor del limpiabrisas tiene 4 posiciones;

1. Apagado.
2. Intermitente: 6 Intermitente
3. Baja velocidad.
4. Alta velocidad Baja velocidad

Alta velocidad

Atención

Evite utilizar el limpiabrisas con el parabrisas seco.

Dispositivos e instrumentos de operación

Interruptor lavaparabrisas

Presione el botón en el extremo del comando derecho y saldrán los 2 choros de agua del lavaparabrisas. Libere el botón para detener los chorros.

Interruptor lavaparabrisas

Interruptor del freno de ahogo (opcional para algunos modelos)

Para activar el freno de ahogo, mueva el comando derecho hacia usted y

Interruptor freno de ahogo libere el pedal del embrague y del acelerador. Además, para que pueda funcionar el freno de ahogo, la caja no puede estar en neutro. Empuje hacia delante el comance para desactivar el freno de ahogo.

Nota

El freno de ahogo debe ser utilizado en descensos prolongados o en vías densamente pobladas, para evitar el uso excesivo y recalentamiento de los frenos.

El freno de ahogo no funciona si se presiona el pedal del embrague o del acelerador. Tampoco funciona si la caja de cambios se encuentra en neutro.

Dispositivos e instrumentos de operación

seras (Para algunos modelos)

Presione para adaver las exploradoras traseras. El testigo de las exploradoras traseras en el tablero de instrumentos se encenderá. Para desactivar las exploradoras traseras, presione de nuevo el botón.

Interruptor luces de advertencia

Presione este botón y todas las luces direcciones se activarán intermitentemente a manera de advertencia, sin importar en que posición se encuentre el Colorado izquierdo. Para desactivar las luces de advertencia presione de nuevo el botón.

En caso que detenga su vehículo en la vía o cuando su vehículo pueda

constituir un peligro de tráfico, recuerde activar las luces de advertencia como luz de aviso a los demás vehículos.

Evite detenerse en la vía.

Dispositivos e instrumentos de operación

Advertencia

Asegúrese que las puertas estén cerradas y los seguros estén puestos antes de iniciar surmajoría, especialmente si lleva niños como pasajeros.

Freno de parqueo meconico

Suba completar rese al palanca del freno de paqueo ubicada entre los asientos mientras el vehículo se encuentre parqueado. Para desactivar el freno de parqueo, suba un poco la palanca y presione el botón, luego baja

totalmente la palanca. Al girar el interruptor de ignición a la posición "ON", el testigo de freno de parqueo permanecerá iluminado si el freno de parqueo no está completamente desactivado.

Freno de parqueo neumático (opcional para algunos modelos)

Suba completamente la palanca del freno de paqueo ubicada entre los asientos mientras el vehículo se encuentre parqueado. Para desactivar el freno de parqueo, suba un poco la palanca y presione el botón, luego baje

totalmente la palanca. Al girar el interruptor de ignición a la posición "ON", el testigo de freno de parqueo permanecerá iluminado si el freno de parqueo no está completamente desactivado

Advertencia

El testigo del mino de parqueo no tiene relación con la eficiencia de este sistema.

Sí a freno de parqueo no funciona de forma correcta, acérquese a un centro de servicio autorizado FOTON para que le sea revisado este sistema.

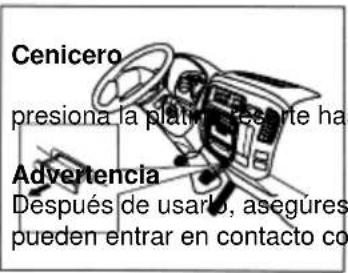

Dispositivos e instrumentos de operación

Para usarlo, extráigalo. Para limpiarlo, extráigalo completamente mientras e salga por completo de su compartimiento.

Después de usuario, asegúrese de volver a cerrarlo. De lo contrario las cenizas pueden entrar en contacto con el tapizado y causar un incendio.

Dispositivos e instrumentos de operación

Encendedor de cigarrillos

Para utilizarlo, el interruptor de la ignición debe estar en la posición "ACC" o en "ON". Presiónelo y libérelo. Después de aproximadamente 15 segundos, el encendedor se calentará y volverá a su posición inicial automáticamente.

Absténgase de mantener presionado el encendedor ya que puede recalentarlo y ocasionar fuego. Evite también abandonar la cabina después de haber accionar el encendedor ya que puede existir riesgo de fuego.

Nota

Si el encendedor de cigarrillos no vuelve a su posición inicial automáticamente después de 18 segundos de haberlo accionado, quiere decir que hay un problema con el encendedor y debe retirarlo manualmente.

Operación de la palanca de cambios

1. Para realizar los cambios, presione completamente el pedal del embrague.
2. El diagrama de la distribución de los cambios se encuentra en la parte superior de la manija de la palanca de cambios.
3. Al cambiar a reversa, si el interruptor de ignición se encuentra en la posición "ON" el testigo de reversa se encenderá.

Nota

Antes de cambiar a reversa, asegúrese de que el vehículo esté detenido

completamente.

Dispositivos e instrumentos de operación

Dispositivos e instrumentos de operación

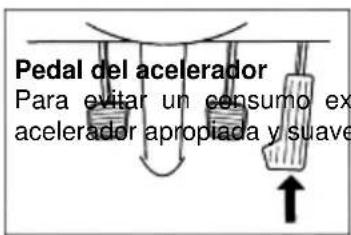

Pedal del freno

Para evitar frenar abruptamente, opere el pedal del freno suavemente. Cuando esté descendiendo una pendiente, se recomienda utilizar el freno de ahogo y el freno de pedal al mismo tiempo.

Nota

Si el motor se detiene, el compresor de aire también se detiene y el sistema de aire comprimido perderá eventualmente la presión, lo cual implica que el sistema de frenos deje de funcionar.

Pedal del embrague

Asegúrese de presionar completamente el pedal del embrague para realizar los cambios.

Nota

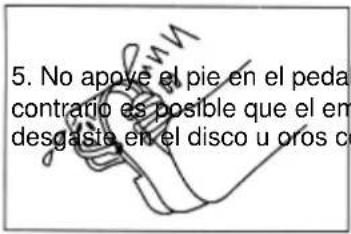

Evite apoyar el pie sobre el pedal del embrague si no lo está utilizando.

Guantera

La guantera está localizada en el panel de instrumentos delante del asiento del copilote. Hale la manija para abrirla.

Advertencia

Evite abrir la guanteral con el vehículo en marcha ya que los objetos contenidos en esta piecen salir disparados en caso de un frenado de emergencia o accidente y causar lesiones.

Dispositivos e instrumentos de operación

Luz interna de cabina

La luz interna de la cabina tiene 3 posiciones

1. Apagado.

2. Se enciende al abrir cualquier puerta.

3. Encendido

Si la luz de la cabina está en la posición 2, asegúrese de mantener las

puertas bien cerrada para no producir un consumo extra en la batería.

Dispositivos e instrumentos de operación

Eleva vidrios eléctrico (opcional para algunos modelos)

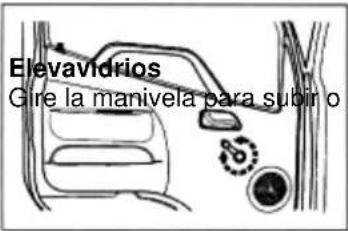

En los vehículos equipados con sistema de elevavidrios eléctrico, utilice los botones eléctricos en el descansabrazos de la puerta para subir y bajar los vidrics.

Está ubicado debajo el tablero de instrumentos al frente del asiento del copiloto. Con el ánimo de evitar el bloqueo de las tuberías del sistema y de los aspersores de limpiaparabrisas, procure utilizar agua limpia para llenarlo. Tanque lavaparabrisas

Dispositivos e instrumentos de operación

Tapa del tanque de combustible

Para abrirla, utilice la llave del vehículo.

Nota

Para aumentar la vida útil de la tapa del tanque de combustible, aplique un poco de grasa en la rosca.

Dispositivos e instrumentos de operación

Llanta de repuesto

La lanta de repuesta se encuentra sujeta por medio de una cadena en la parte trasera del chasis. Para bajarla, utilice una llave de 24 mm ó una llave de expansión para girar en el sentido contrario a las manecillas del reloj, el cuadrante ubicado en la parte trasera derecha del chasis.

Para subir la llanta de repuesto gire el cuadrante en el sentido de las manecillas del reloj.

Cubierta del motor (Para algunos modelos)

Para revisar el motor en modelos con cabina no abatible, levante la cubierta que se encuentra debajo de la silla.

Advertencia

Para evitar lesiones, procure no tocar el ventilador con la mano o herramientas al momento de intervenir el motor.

Dispositivos e instrumentos de operación

Modelos con cabina abatible

Para revisar el motor en modelos con cabina abatible siga los siguientes

e se cumplen las siguientes condiciones:

• El vehículo se encuentra detenido en un lugar plano.
  o Tiene suficiente espacio arriba y adelante de la cabina.
• El freno de parqueo está accionado. Bloquee las llantas de ser necesario.
  o La caja de cambios se encuentra en neutro.
  o Retire objetos que puedan caerse.
  o Las puertas del vehículo se encuentran cerradas.

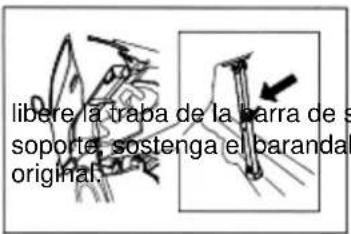

1. Hale la palanca aseguradora (1) mientras saca la manija de abatimiento (2), hija de abatimiento.

2. Sostenga el parendal suplementario (4) mientras hala la manija de seguridad (3) para evitar que la cabina se levante de repente.

Dispositivos e instrumentos de operación

1. Permita que la cabina se incline hasta la posición de bloqueo automático, sté asegurada.

1. Para devolver la cabina a su posición original, hale la manija de cierre y soporte de la cabina, tire hacia tras la barra de el suplementario y retorne la cabina a su posición

palanca aseguradora mientras bloquea la cabina.

Observe y asegúrese de que la cabina haya quedado asegurada por el gancho principal y la manija de abatimiento.

Dispositivos e instrumentos de operación

(1) Farolas frontales.
(2) Direccionales.
(3) Cocuyos.
(4) Exploradoras.

(1) Luz de la placa.
(2) Luz de reversa.
(3) Direccionales.
(4) Reflector.
(5) Exploradoras.

Ventilación, calefacción y aire acondicionado

El aire fluye a través de las diferentes rejillas mostradas en la figura.

Dispositivos e instrumentos de operación

Panel de ventilación, calefacción y aire acondicionado.

Dispositivos e instrumentos de operación

Selector dirección flujo del aire

aire.

ubicadas en el panel de instrumentos

1

2

3

suelo.

ventilación del suelo y las del par

Mueva la perilla para seleccionar las rejillas por donde va a salir el flujo de

1. Panel: El aire fluye principalmente por las rejillas de ventilación y millaré.

2. Bi-nivel: El aire fluye por las rejillas de ventilación del suelo y millaré.

3. Suelo: El aire fluye principalmente por las rejillas de ventilación del

4. Suelo / parabrisas: El aire fluye principalmente por las rejillas de sas.

5. Parabrisas: El aire fluye principal por las rejillas de ventilación del

parabrisas

Selector flujo de aire

r la fuente del aire.

1. Recirculado : Recircula el aire del interior de la cabina.

2. Exterior : Deja entrar el aire de exterior al interior de la cabina.

Dispositivos e instrumentos de operación

Selector velocidad del ventilador

Mueva la perilla para ajustar la velocidad del ventilador. A la derecha

producido por el ventilador y hacia la lida del aire por las rejillas.

El interruptor del ventilador puede regular la ventilación en tres niveles:

OFF: Apagado

LO: Velocidad baja.

I y II : Velocidades intermedio.

HI: Velocidad alta.

Esta perilla regula la temperatura través de la entrada del volumen de a cabina. A la derecha aumenta la hacia la izquierda disminuye la

Botón selección aire acondicionado : (para los vehículos con aire acondicionado A/C).

Presione el botón "A/C" (Aire acondicionado), regula la temperatura interna de la cabina en la escala esperada. Presione nuevamente el botón "A/C", para apagar (OFF).

Dispositivos e instrumentos de operación

Antena

Extraiga la antena para obtener buena recepción en el radio.
Para evitar daños en la antena recuerde retraer la antena al guardar el vehículo bajo techos de poca altura y al lavar el vehículo.

Antes de conducir

Antes de conducir

Una correcta inspección antes de iniciar la labor, acompañada de un buen mantenimiento a su vehículo, evita paradas e imprevisto en la carretera y prolonga la vida útil y aumenta la eficiencia de su FOTON OLIN

Operación de lasondores Llave

La llave es utilizada en el interruptor de ignición, seguros de las puertas y en la tapa del tanque de combustible. Es recomendable mantener una copia en un lugar seguro.

Nota

Mantenga siempre la llave con usted.

Manija exterior

Abra la puerta halando la manija exterior. Inserte la llave en la cerradura y gírela como se muestra en la figura para asegurar o desasegurar la puerta

Asegurar

Antes de conducir

Asegurar la puerta desde afuera

La puerta puede ser asegurada sin la llave: Presione el botón de seguro entras cierra la puerta.

con usted antes de cerrar las puertas con

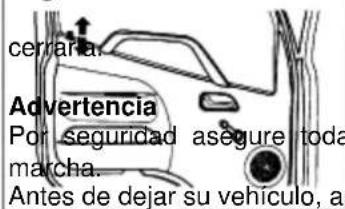

Seguro interno

Presione el botón de seguro interno para asegurar la puerta después de

das las puertas del vehículo mientras esté en

apague el motor y asegure todas las puertas.

Antes de conducir

Silla del conductor

Tire hacia arriba la palanca reguladora de la silla ubicada en la parte inferior de la misma y mueva la silla adelante y atrás hasta alcanzar la posición más cómoda y adecuada para conducir.

Para regular la posición del espaldar, tire la palanca ubicada en la parte inferior izquierda del asiento y mueva el espaldar hasta lograr la posición

deseada. Para volverlo a su posición vertical, tire la palanca reguladora sin aplicar fuerza al espaldar y este volverá automáticamente a la posición vertical.

Advertencia

1. Después de modificar la

riesgo de lesión en caso de a

centro de servicio autorizado FOTON para que sea revisada.

1. Evite modificar la posición de la silla con el vehículo en marcha.

asiento y/o espaldar de lo daña el tapizado.

Al respaldo de la silla del objetos pequeños. Para abatir

posición de la silla, asegúrese que esta quede asegurada. Una silla mal asegurada en su posición puede incrementar el occidente. Si la silla no asegura, acérquese a un FOTON para que sea revisada.

1. Cuide de no almacenar objetos pesados y sin protección detrás del s asientos dado que evita su desplazamiento y

medio, se encuentra una superficie auxiliar para el espaldar, tire de la manija ubicada al costado

Antes de conducir

Cinturón de seguridad

1. Gradúe la silla hasta lograr una posición adecuada para conducir, con la espalda vertical y apoyada en el espaldar de la silla. Asegure el cinturón de seguridad la siguiente manera:

(a) Tire suavemente del cinturón pasándolo sobre su torso y cintura hasta
(b) Inserte la lengüeta del cinturón en el recibidor hasta que quede abrochado.
(c) Si la lengüeta no alcanza el recibidor, deje retraer el cinturón y luego tire

de nuevo hasta que alcance el recibidor.

1. Con el ánimo de reducir el riesgo de deslizamiento del cuerpo durante una colisión, mantenga el cinturón de seguridad ajustado a su cuerpo.

El cinturón de seguridad se bloquea automáticamente durante un frenado

Para reducir el riesgo de lesiones en caso de accidente, acomode el cinturón de seguridad de manera que no quede sobre la cara o cuello. Si lleva niños de pasajeros, asegúrese que tienen el cinturón de seguridad correctamente abrochado.

Antes de conducir

1. Para liberar el cinturón presione el botón rojo del recibidor. El cinturón se retraerá automáticamente al liberar la lengüeta del recibidor. Para prevenir lesiones, sostenga la lengüeta del cinturón mientras este se retrae. Para evitar daños, asegúrese que el cinturón quede completamente retraído y que no obstaculizará la obra al cerrarla.

Verificación y mantenimiento del cinturón de seguridad

o Regularmente verifique el cinturón, la lengüeta, el recibidor y el mecanismo de retracción y asegúrese que funcione normalmente.
o No ubique objetos cerca al cinturón y que puedan dañarlo.
o Remplace el cinturón si lo encuentra cortado, descocido o quebrado.
o Verifique que los pernos de sujeción del recibidor en el suelo estén apretados.
o Remplace las partes que encuentre defectuosas.
o Mantenga el cinturón limpio y seco.
o Utilice sólo agua y jabón para limpiarlo.
o No aplique ningún producto químico al cinturón ya que puede alterar sus propiedades de resistencia.
- Evite realizar modificaciones de cualquier tipo al cinturón ya que puede afectar sus funciones.

Atención

Es muy importante que conozca y entienda el uso adecuado del cinturón de

seguridad. Asegúrese que todos los pasajeros tengan el cinturón abrochado mientras el vehículo se encuentre en marcha.

Antes de conducir

Espejos retrovisores Retrovisor interno

Para ajustar el espejo retrovisor interno gírelo a la izquierda, a la derecha, adelante y otras hasta lograr la posición deseada.

Retrovisores externos

Ajuste bien los espejos retrovisores externos. Estos le permiten ver los vehículos a su derecha e izquierda, además de las condiciones de su vehículo en los costados.

Advertencia

Evite ajustar los espejos retrovisores interno y externos con el vehículo en marcha.

Antes de conducir

Exterior del vehículo

Antes de conducir

1. Verifique que no se presenten fugas de aceite, combustible o líquido de embrague.
2. Verifique que no se presenten fugas de aceite, combustible o líquido de embrague.

Advertencia Procure utilizar siempre los fluidos recomendados en el capítulo "Mantenimiento" (aceite, combustible y líquido de embrague). De lo contrario puede ocasionar daños en componentes del vehículo.

Antes de conducir

En la cabina

1. Verifique el normal funcionamiento del timón. Para realizar esta verificación en vehículos con dirección asistida, el motor debe estar encendido.

Antes de conducir

amiento de los instrumentos e indicadores.

1. Verifique que los espejos retrovisores estén graduados para tener una

Antes de conducir

1. Verifique el normal funcionamiento de los seguros de las puertas.

Antes de conducir

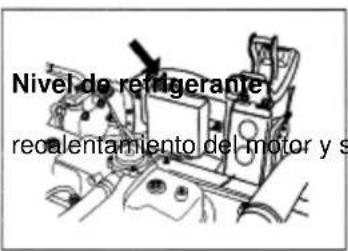

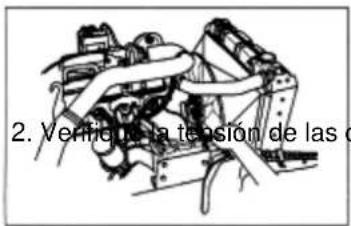

Motor

1. Verifique el nivel de aceite. Éste debe estar ENTRE los límites que ilustra la figura Siel nivel de aceite se encuentra entre los límites, está bien. Para realizar esta medición, asegúrese que el vehículo se encuentra sobe una superficie planá y que el motor se encuentre frío. Durante la operación normal del motor se puede registrar un consumo de aceite, que puede oscilar entre 300 y 500 CC por cada 1000 kms de recorrido, lo cual se considera normal.

Antes de conducir

Después de encender el mo

1. Verifique que los testigos del alternador y la presión de aceite permanezcan apagados.

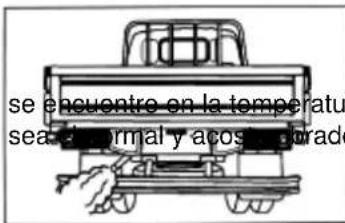

1. Verifique que no hayan fugas, ni ruidos anormales en el motor, que una vez

mal de funcionamiento el humo del escape

[Non-Text]

Guía para la conducción

Atención

Una conducción apropiada y un buen mantenimiento, no solo prolongan la vida útil de su vehículo, sino lo mantendrá en óptimas condiciones de funcionamiento.

Guía para la conducción

Encendido del motor

1. Gire la llave del interruptor de ignición a la posición "ON". Oprima el

alentamiento por 15 segundo, el testigo se

lel embrague al mismo tiempo que gira la

llave en el interruptor de ignición a la posición "START" para encender el

No accione el motor de arranque por más de 10 segundos. De lo contrario puede ocasionar daños en el motor de arranque y la batería. En caso de que el motor no encienda, espere de 1 a 2 minutos y repita la operación desde el punto 1.

de 2 a 3 minutos para permitir la

móviles del motor y del turbo-cargador, sin

ruidos u olores extraños en el motor.

1. Libere completamente el freno de estacionamiento y arranque el vehículo suavemente y mantenerpase en cambio bajo hasta que el motor alcance la temperatura normal de funcionamiento, 82°C, acto seguido realice una conducción apropiada.

2. Evite los arranques bruscos y el medio embrague porque así se reducirá la duración del sistema de embrague y la vida útil del tren rodante.

Guía para la conducción

Apagado del motor

Al disponerse a apagar el motor, déjelo funcionando en mínimas revoluciones (ralentí) como mínimo durante tres (3) minutos. Después que el motor se haya aclimatado durante este periodo de tiempo, gire la llave en el interruptor de ignición a la posición a la posición "ACC" o "LOCK".

Cuidados del sistema de turboalimentación

El turboalimentador utiliza el aceite del motor para enfriar y lubricar sus componentes giratorios. La turbina del turbo gira a velocidades extremadamente altas y por ende temperaturas muy elevadas. Es esencial mantener un flujo limpio y constante de aceite. Al apagar el motor se corta ipso-facto el suministro de lubricante. Una interrupción abrupta del suministro de aceite puede provocar daño en las partes móviles y el funcionamiento del turbo.

1. Accione el freno de parqueo.
2. Si el vehículo está estacionado en subida, ponga la caja de cambio en el 1ª. Si está estacionado en bajada, ponga la caja de cambios en reversa.
3. Gire la llave en el interruptor de ignición hasta la posición "LOCK".
4. Retire la llave.
5. Cierre todas las ventanas y asegure las puertas.
6. Verifique que las luces estén apagadas.
7. Si el vehículo está estacionado en una pendiente bloquee las llantas.

Guía para la conducción

Advertencia

1. Noaje niños solos en el vehículo. El niño puede mover algún instrumento o dispositivo y causar un accidente.
2. No conduzca ni se detenga sobre objetos inflamables que puedan iniciar una conflagración por contacto con el sistema de escape.
3. No abandone su vehículo con el motor trabajando. El motor puede recalentarse y ocasionar daños graves.
4. Elija lugares adecuados y seguros para estacionar su vehículo.

Cuidados al conducir

1. Evite trabajar el motor a revoluciones excesivas. Preste especial atención a las revoluciones del motor al descender pendientes ya que destas condiciones el motor puede sobre-revolucionarse al estar trabajando la transmisión en cambios bajos.

Guía para la conducción

1. Si percibe un ruido u olor anormal durante la marcha, detenga el vehículo y

alarma durante la marcha, detenga el vehículo y

evite aceleraciones o frenadas repentinas.

Guía para la conducción

1. Antes de realizar el cambio a reversa, asegúrese que el vehículo este

Guía para la conducción

1. Para descender una pendiente, ponga la transmisión (caja de cambios) en ahogo gradual y razonablemente.

conducir sobre arroyos o charcos ya que puede admisión de aire, caja de cambios y diferencial e entra agua a la caja de cambios o al diferencial, el aceite y remplazarlo por aceite nuevo.

Guía para la conducción

1. Absténgase de apagar el motor durante la marcha. De lo contrario, al no trabajar el compressor, el sistema de aire comprimido perderá presión hasta que, eventualmente, el sistema de frenos dejará de funcionar. Además, si gira

la llave en el interruptor de ignición a la posición "LOCK", el sistema de dirección se implamará y bloqueará y perderá el control del vehículo.

Guía para la conducción

1. Procure conducir lo más suave posible. La aceleración y freno excesivo bustible y afectan el medio ambiente

[Non-Text]

Que hacer en caso de:

Recalentamiento del motor

En lo posible NO permita que la aguja del indicador de temperatura llegue cerca o sobre el límite "H".

Si el motor está recalentado:

1. El sonido del motor cambia.
2. La potencia del motor se reduce.
3. Presencia de vapor y olor a refrigerante.
4. Puede botar agua por la tapa del radiador.

Ante todas o algunas de las manifestaciones citadas detenga el vehículo lo más pronto y seguro posible.

1. Antes de apagar el motor, déjelo trabajando en mínima entre 5 y 10 minutos. Si observa fuga de líquido refrigerante, apague el motor inmediatamente.

2. Apague el motor y deje que este se enfríe al igual que el radiador.

3. Con el motor y radiador fríos, retire la tapa del radiador cuidadosamente, utilizando guantes y por etapas.

4. Verifique el nivel de líquido refrigerante y complételo de ser necesario.

5. Comuníquese con un centro de servicio autorizado FOTON.

Advertencia

Para prevenir quemaduras, absténgase de retirar la tapa del radiador mientras el motor y el radiador están calientes. Si usted no espera a que el motor se enfríe antes de retirar la tapa del radiador, agua hirviendo o vapor pueden salir disparados debido a la presión del sistema de refrigeración.

Guía para la conducción

Parada de emergencia

1. Si por algún motiver debe detener el vehículo en la vía, procure detenerse lo más alcade posible de la carretera. Evite bloquear u obstaculizar la vía.

Dificultades de encendido

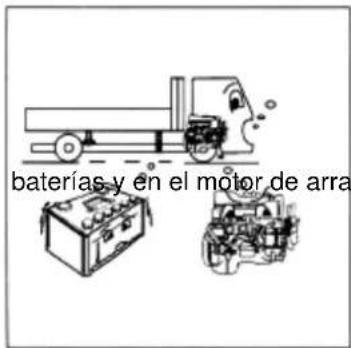

Evite encender el motor empujando o arrastrando el vehículo ya que esto no

sólo puede ocasionar lesiones a personas, sino también daños graves en el

Guía para la conducción

Si la batería se encuentra descargada. Recuerde utilizar una batería auxiliar del mismo voltaje (24V) para iniciar el vehículo.

Remolcar el vehículo en grúa

1. Remolcar el vehículo por delante.

En caso que necesite remolcar el vehículo, tenga en cuenta que estando el vehículo apagado, el sistema de dirección queda bloqueado y el sistema de frenos funcionará sólo hasta que se descargue la presión del sistema de aire comprimido. Es por lo anterior que debe procurar utilizar una grúa siempre que necesite remolcan su vehículo.

Pará evitar daños en la caja de cambios durante la remolcada del camión, baje el cardán.

Guía para la conducción

Advertencia:

El dispositivo de remolque encuentre en una carretera b

del vehículo debe usarse cuando éste se ajo condiciones normales. Si el vehículo cuenta

con dos ganchos para ser remolcado, se deben emplear ambos. Si hay a, se debe procurar descargar el vehículo de la volver a remolcarlo. Si es imposible hacerlo se tro de servicio autorizado para resolver los tos se aumenten.

debe contactar con un centro de servicio autorizado para resolver los problemas y no hacer que estos se aumenten.

1. Remolque el vehículo por la parte de atrás y asegúrese de que la dirección se mantenga derecha y bloqueada.

lo se encuentran bloqueados, usted puede maras de frenos haciendo lo siguiente:

o Afloje las tuercas y tornillos de las cámaras de freno.
- Retire los diafragmas.
o Apriete otra vez la cámara de freno y gire el tornillo ¼ de vuelta en el sentido de las manecillas del reloj.
o Gire las tuercas de sujeción del resorte de frenos varias veces para que este se destensione.

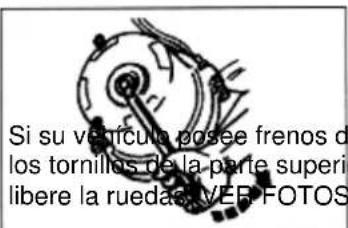

Si su verícula posee frenos de seguridad, Afloje las tuercas, de 24 mm., de los tornillos de la parte superior trasera de las cámaras de freno, hasta que se libere la ruedas VERFOTOS

Guía para la conducción

Guía para la conducción

Cuando sea solucionado el suceso, ajuste las tuercas citadas hasta dejarlas como estaban antes del remolque.

Guía para la conducción

Una vez los frenos se encuentren desbloqueados, puede proceder a remolcar

el vehículo utilizando cables de acero o seguridad para halar el vehículo sujetándolo de los ganchos que posee.

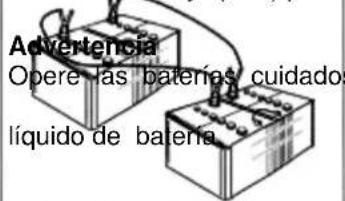

Pasos para iniciar con cables conectados a otra batería:

Cuando se va a iniciar un vehículo cuya batería se encuentre descargada

debe

se encuentre encendido.

1. Asegurarse que los voltajes de las baterías sean iguales (24 V).
   a descargada con el positivo de la auxiliar.
2. Conectar el negativo de la batería auxiliar con el chasis del vehículo
3. Encienda el vehículo descargado, asegurándose de que el vehículo auxiliar
4. Una vez encendido el vehículo descargado, acelérelo para cargar la batería

descargada.

1. Desconecte los cables de inicio de ambos vehículos.

Atención

No conecte polos opuestos (positivo con negativo) y mantenga siempre la conexión durante el encendido para evitar daños en los sistemas eléctricos de los vehículos.

Guía para la conducción

Dificultades en la caja de cambios

Si la caja se encuentra dañada, desmonte el cardán y asegúrelo en la carrócería o bhasis del vehículo.

Atencion

Cuando remolique la vehículo que tiene la caja dañada, llévelo a una velocidad máxima de 40 Km/h.

Purgar aire del sistema de suministro de combustible

Si permite que el vehículo se quede sin combustible, es muy probable que le

ingrese aire al sistema de suministro de combustible ocasionando que el

vehículo se apague o no arranque. Si esto le ocurre, es necesario purgar el sistema de combustible. Comuníquese con un centro de servicio autorizado FOTON para recibir instrucciones.

Nota: Se recomienda drenar el filtro trampa todos los días y mantener, como

bustible.

mínimo ¼ de tanque de combustible.

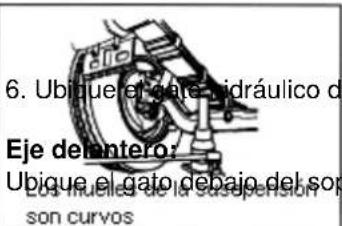

Instrucciones para cambio de llantas:

Advertencia

Para evita leónas siguientes recomendaciones:

1. No se ubique debajo del vehículo estando éste levantado con gato.

2. Mantenga en buenas condiciones la llanta de repuesto.

3. No encienda el vehículo estando este levantado con el gato.
4. Ubique el gato hidráulico de levantamiento en un lugar plano y firme.

Guía para la conducción

Preparación para cambio de llantas

1. Ubique el vehículo en un terreno plano y accione el freno de parqueo.
2. Ponga la palanca de cambios en reversa.
3. Active las luces de advertencia.
4. Ubique cuñas en las ruedas del vehículo.

1. Afoje los pernos de las ruedas, sin retirarlos del todo. Tenga en cuenta el sentido de ajuste de las roscas en cada una de las ruedas, como lo ilustra la figura (citar número de la figura o foto).

1. Ubique el gale hidráulico de levantamiento.

Eje delantero Ubique el gato debajo del soporte de muelle de la suspensión de eje delantero. Los ruebles de la suspensión son curvos

Guía para la conducción

Eje trasero:

Ubique el galo en el eje directamente en las partes contiguas al muelle de suspensión trasera.

Atención

Absténgase de úpicar el gato en un lugar diferente a los mencionados.

Guía para la utilización del gato de levantamiento Levante

Ajuste el grifo. Ubique la palanca o barra del gato en el orificio de éste, como ilustra la figura y accionela hacia arriba y hacia abajo.

Descenso

Utilizando la palanca o barra, gire suavemente la tuerca lateral del gato en el sentido contrario a las manecillas del reloj para hacerlo decender suavemente.

Utilizando la palanca o barra, gire suavemente la tuerca lateral del gato en el sentido contrario a las manecillas del reloj para hacerlo decender suavemente.

Guía para la conducción

Reemplazo de la llanta

1. Una vez la llanta averiada se encuentre separada del piso, retire las tuercas de los pernos y luego la llanta. Posteriormente ubique la llanta de repuesto.

1. Ponga las tuercas de los pernos y apriételos hasta que queden bien sta que las llantas queden en contacto con

2. Aplíquele torque a la rueda hasta que ésta quede bien apretada, es decir,

Mantenimiento

IMPORTANTE

Drene los tanques de aire del sistema de frenos, ya que puede presentar agua, debido a la condensación del aire. Hale la válvula para permitir que salga el líquido y así evitar daños en bomba, válvulas y componentes a causa de la corrosión.

Mantenimiento

Para garantizar un funcionamiento seguro y evitar gastos mayores, se deben realizar mantenimientos periódicos como los que se describen a continuación en éste capítulo.

Mantenimiento diario

Se deben establecer rutinas regulares de mantenimiento, y dentro de las rutinas, actividades como inspección (I) que puede incluir también limpieza; ajuste (A); reemplazo o cambio (R); torqueo o apriete (T) y lubricación o engrase (L).

Rutinas de mantenimiento

A continuación se muestran tablas que contienen información sobre las frecuencias de mantenimiento y los elementos y sistemas del vehículo a los cuales se les deben aplicar, con el fin de mejorar el desempeño del vehículo e incrementar la vida útil de sus componentes.

Hay algunos elementos o sistemas que se resaltan con un asterisco (*), con el fin de clarificar que si el vehículo no está sometido a condiciones normales sino a condiciones difíciles se debe tener cuidado especial y aumentar la frecuencia de mantenimiento.

Siempre que se realice una rutina, se debe registrar el kilometraje del vehículo con el fin de llevar un control adecuado de su funcionamiento, operación y mantenimiento.

Mantenimiento

Rutinas de mantenimiento

(I): Inspección que puede incluir también limpieza; (A): Ajuste; (R): reemplazo o cambio; (T): torqueo o apriete; (L): lubricación o engrase.

Período de Mantenimiento

Meses

Kilómetros (x 1000)

2

7

12

17

22

27

32

37

42

47

52

57

62

67

72

77

82

87

92

97

102

*Aceite de Motor

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

3

*Filtro de Aceite de Motor

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

R

3

Filtro de combustible

R

R

R

R

R

R

R

R

R

R

6

*Cartucho filtro aire

I

I

I

I

R

I

I

I

I

R

I

I

I

I

R

I

I

I

I

R

6

Tubería de admisión (limpieza)

I

I

I

I

I

9

Marcha mínima y aceleración

I

I

I

I

I

9

Pérdida de conexión en mangueras o daño en el tanque de combustible

I

I

24

Tanque y mangueras de combustible

I

I

I

I

I

I

I

I

I

I

I

6

Refrigerante

R

R

24

*Tubería de escape (daños)

I

I

I

I

I

12

Sistema de refrigeración

I

I

I

I

I

12

Mantenimiento

Rutinas de mantenimiento

(I): Inspección que puede incluir también limpieza; (A): Ajuste; (R): reemplazo o cambio; (T): torqueo o apriete; (L): lubricación o engrase.

Período de Mantenimiento

Meses

Kilómetros (x 1000)

2

7

12

17

22

27

32

37

42

47

52

57

62

67

72

77

82

87

92

97

102

Embrague

Líquido de Embrague

I

I

I

R

I

I

I

R

I

I

12

Recorrido libre y total pedal embrague

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

3

Caja de Velocidades

Palanca de cambios

R

R

R

Articulaciones y guayas de cambios

I

I

12

Eje propulsor

A

A

A

A

A

12

Cardán delantero

L

L

L

L

I

6

Unión cardanes

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

6

Cardán trasero

I

I

I

I

I

24

Crucetas cardán

I

I

24

Rodamiento central cardán

L

L

L

L

L

6

Troque delantero

6

Troque trasero

L

L

L

L

L

L

L

L

L

L

6

*Aceite de diferencial

6

Pines y pivotes de dirección

L

L

L

L

L

L

L

L

L

L

Sistema de dirección

Aceite de dirección

I

I

I

I

I

I

I

I

I

I

6

Mantenimiento

Rutinas de mantenimiento

(I): Inspección que puede incluir también limpieza; (A): Ajuste; (R): reemplazo o cambio; (T): torqueo o apriete; (L): lubricación o engrase.

Rutinas de mantenimiento

(I): Inspección que puede incluir también limpieza; (A): Ajuste; (R): reemplazo o cambio; (T): torqueo o apriete; (L): lubricación o engrase.

Período de Mantenimiento

Meses

Kilómetros (x 1000)

2

7

12

17

22

27

32

37

42

47

52

57

62

67

72

77

82

87

92

97

102

Freno de parqueo

Guaya freno de parqueo

I

I

I

I

I

I

I

I

I

I

6

Funcionamiento freno de parqueo

I

I

I

I

I

I

I

I

I

I

6

Palanca freno de parqueo

I

I

I

I

I

I

I

I

I

I

6

Campana freno de parqueo

I

I

I

I

I

I

I

I

I

I

12

Bandas del freno de parqueo

I

I

I

I

I

I

I

I

I

I

12

Ratchets de frenos

I

I

I

I

I

I

I

I

I

I

12

Suspensión

Hojas de muelles

I

I

I

I

I

I

I

I

I

I

6

Grapas hojas de muelles

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

3

Daños o pérdidas generales en partes

I

I

I

I

I

I

I

I

I

I

6

Mantenimiento

Rutinas de mantenimiento

(I): Inspección que puede incluir también limpieza; (A): Ajuste; (R): reemplazo o cambio; (T): torqueo o apriete; (L): lubricación o engrase.

Período de Mantenimiento

Meses

Kilómetros (x 1000)

2

7

12

17

22

27

32

37

42

47

52

57

62

67

72

77

82

87

92

97

102

Amortiguadores

I

I

I

R

I

I

I

R

I

I

6

Lubricación de los amortiguadores

I

I

I

I

I

I

I

I

I

I

6

Ruedas

Pernos de ruedas

T

T

T

T

T

T

T

T

T

T

T

T

T

T

T

T

T

T

T

T

T

6

Daño en los rines

I

I

I

I

I

12

Grasa de rodamientos

R

R

R

R

R

R

R

R

R

R

12

Presión de aire en las llantas

I

I

I

I

I

I

I

I

I

I

6

Dispositivos eléctricos

Líquido de baterías

I

I

I

I

I

I

I

I

I

I

6

Luces, pito

I

I

I

I

I

I

I

I

I

I

6

Brazos limpiadores, plumillas

I

I

I

I

I

I

I

I

I

I

6

Vidrios y espejos

I

I

I

I

I

I

I

I

I

I

6

Latonería y pintura

I

I

I

I

I

I

I

I

I

I

6

Soportes de cabina

I

I

I

24

Mantenimiento

Guía de mantenimiento

Los siguientes son los valores de torque para componentes principales

Ítem	Lugar de torqueo	Distancia entre ejes
		Olin 1043	Olin 1069		Olin 5081 y 1081
		3360 mm	3800 - 4500 mm		4700 mm
1	Suspensión delantera	199 - 243 Nm	199 - 243 Nm		287 - 336 Nm
2	Suspensión trasera	396 - 465 Nm	396 - 465 Nm		465 - 496 Nm
3	Brazo de dirección pitman	196 - 235 Nm	250 - 280 Nm		294 - 320 Nm
4	Brazos de dirección	230 - 260 Nm	105 - 128 Nm		230 - 260 Nm
5	Barra de dirección	75 - 89 Nm	230 - 280 Nm		230 - 280 Nm
6	Volante	40 - 50 Nm	40 - 50 Nm	50 - 60 Nm	50 - 60 Nm
7	Pernos de rueda	280 - 350 Nm	280 - 380 Nm		280 - 350 Nm

Mantenimiento

Rutina de mantenimiento según la carga de trabajo del vehículo

Se establecen 4 condiciones de trabajo:

A: Trabajo continuo en distancias cortas. C: Trabajo en terreno sin pavimentar.

B: Trabajo en terreno rugoso. D: Trabajo en invierno o en terrenos lisos.

Ítem	Periodo	Condición
		A	B	C	D
Aceite Motor	Reemplace cada 5000 km	X	X	X	X
Aceite Caja de Velocidades y Diferencial	Reemplace cada 20000 km	X	X	X	X
Filtro Aceite de Motor	Reemplace cada 5000 km	X	X	X	X
Filtros Combustible	Reemplace cada 10000 km	X	X	X	X
Cartucho Filtro Aire	Reemplace cada 10000 km	X	X	X	X
Tubería Escape	Revise cada 10000 km	X	X	X	X
Tubería Admisión	Revise cada 10000 km	X	X	X	X
Tubería Combustible	Revise cada 10000 km	X	X	X	X
Sistema de Dirección	Revise cada 5000 km	X	X	X	X
Enflanche de Cardan	Lubrique cada 10000 km	X	X	X	X
Sistema de Embrague	Revise cada 5000 km	X	X	X	X
Disco de Freno y Campanas	Revise cada 5000 km	X	X	X	X

Mantenimiento

Atención

Verifique diariamente el nivel de líquido refrigerante con el fin de evitar el posterior daño.

○ Asegúrese de que no hay fugas de refrigerante ni por mangueras, ni por el radiador.
o Sólo quite la tapa del radiador cuando vaya a echar refrigerante.
o Cuando eche refrigerante, déjelo recircular y vuélvalo a chequear con el fin de garantizar que no hayan fugas.
o No use anticorrosivos ni aditivos para el líquido refrigerante.
En climas extremadamente fríos, si es necesario utilice anticongelante para evitar que el refrigerante pierda fluidez.
o Si no puede conseguir líquido refrigerante, utilice agua desmineralizada para el sistema de refrigeración del motor.
o Si va a echar líquido refrigerante asegúrese de que este sea aplicable a motores y procure que sean dados por proveedores de confianza.
o No maltrate la tapa del radiador.

Mantenimiento

Nivel de líquido de batería

El nivel de líquido de baterías debe llegar hasta que se rebose la cavidad destinada para echarlo porque de lo contrario no se logra un adecuado desempeno de ellas. Cabe recordar que las baterías se encuentran en el lado derecho del óasis del vehículo.

Advertencia

arca nivel mínimo

El líquido de batería contiene ácido sulfúrico y puede resultar peligroso para los ojos y la piel. Si accidentalmente entra en contacto directo con él, inmediatamente, se con bastante agua para evitar lesiones mayores.

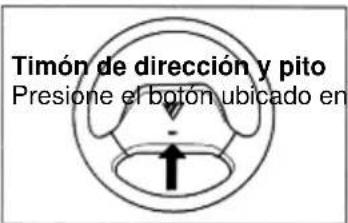

Timon de dirección

Gire el avion de dirección para verificar que el juego de éste, cuando las ruedas están mirando hacia el frente, está entre 0° y 7°.

Siempre esté atento del juego que presenta la cabrilla, independientemente de la actividad que esté realizando o de la posición que tenga la misma.

Atención

cercano

dirección comuníquese con el centro de servicio autorizado FOTON más

Mantenimiento

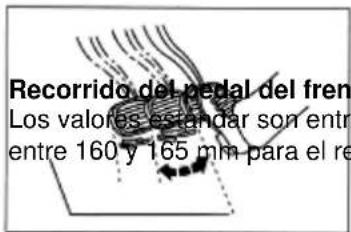

Recorrido de la palanca del freno de parqueo

Cuando se aplica una fuerza normal para accionar la palanca del freno de parqueo, esta debe recorrer aproximadamente 10 dientes. Si sobrepasa este valor y llega por encima de 14, ajuste la guaya del freno de parqueo para que éste funcione adecuadamente.

Asegúrese de que el nivel del líquido de embrague se encuentre entre las marcas de MRTIMO y MAXIMO. De lo contrario complete el nivel.

Revise el nivel de líquido de los aspersores de agua para limpia brisas (mionas) cuando estén funcionando bajo condiciones normales.

Mantenimiento

Mantenimiento regular para el filtro de aire

S el filtra de aire se obstruye, puede generar un mayor consumo de combustible y escape de humo negro y un posterior daño mayor en el motor, es necesario que la éste se le realice mantenimiento teniendo en cuenta el siguiente procedimiento.

Mantenimiento

1. Cuando baje el filtro, recuerde bien la posición en la que estaba para que almente.

2. Retire el filtro quidadosamente para evitar daños en el mismo.

Limpieza del deposito del filtro

Retire los excesos de polvo y partículas sacudiéndolo desde los extremos del mismo cuidadosamente. Asegúrese de limpiar también el tubo de admisión de aire del mismo.

Mantenimiento

Líquido refrigerante

Abra el grifo de drenado que se encuentra en la parte inferior del radiador.

Vierta y drene varias veces todo el sistema de refrigeración para evacuar la suciedad presente en el mismo.

Lave el sistema de refrigeración por lo menos dos veces al año.

Utilice refrigerante base etilen glicol sin aditivos o en su defecto, agua desmineralizada.

Precaución

Procure que envivel de refrigerante sea el adecuado, es decir, que no rebose.

Nunca ponga en funcionamiento el motor con bajo nivel de refrigerante ya que ocasionará recalentamiento del mismo.

Quando esté vertendo el refrigerante, si es posible hágalo con manguera, pero si no, hágalo utilizando un recipiente limpio para evitar entrada de partículas extrañas al sistema y el posterior daño del mismo.

Mantenimiento

Una vez termina de verter el ésta quede herméticamente funcionamiento el motor.

Cuando vaya a retirar la tapa a alta temperatura para evitar

refrigerante, ponga la tapa asegurándose de que cerrada antes de encender y poner en

de radiador, no lo haga con el motor prendido ni lesiones.

Nota

Al iniciar el motor de nuevo, permita que la temperatura del mismo se uja indicadora del tablero llegue a la mitad del indicador. Apague de nuevo el motor y espere que se enfríe de nuevo. Una nivel de líquido refrigerante y complételo de ser

Para evitar deslizamiento del embrague o mal funcionamiento del mismo, asegúrese que éste no tiene aire en el sistema, realizando los siguientes

Mantenimiento

1. Retire la manguera de salida del sistema de embrague.

2. Pise varias veces consecutivas el pedal del embrague para que el líquido salga del sistema.

3. Afloje el tornillo del sistema de embrague y pise varias veces consecutivas el pedal para el aire salga del sistema.

4. Cuando haya drenado todo el líquido y el aire, reubique el tornillo y la manguera y vierta líquido de embrague en el tanque hasta que llegue a estar entre las marcas de MÍNIMO y MÁXIMO.

Ajuste de los frenos

Es necesario tensionar los frenos para disminuir la distancia entre las bandas y las campañes y por ende asegurar un mejor funcionamiento del sistema de frenos.

Los frenos se deben tensionar con regularidad para que su efecto sea el adecuado.

Mantenimiento

Para el ajuste de los frenos tanto traseros como delanteros se debe realizar lo siguiente!
1. Levante las ruedas con un gato hidráulico.
2. Ponga el vehículo en torres de seguridad.
3. Retire el tapón de la cámara de freno.
4. Con una destornilador, gire el tornillo un cuarto de vuelta en dirección de las marecillas de velor
5. Ponga el tapon
6. Repita este procedimiento con las demás ruedas.

Ajuste del freno de parqueo mecanico Siga el siguiente procedimiento para tensionar el freno e parqueo. 1. Cuñe las ruedas delanteras del vehículo.

Mantenimiento

1. Levante el vehículo con un gato hidráulico y sosténgalo con torres de

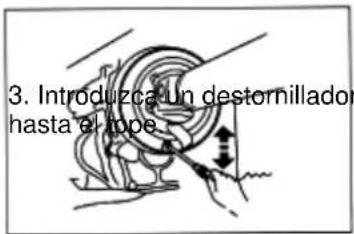

elocidad en neutro y gire el cardán hasta que se

1. Baje la palanca del freno de emergencia para destensionar la guaya del mismo y haga lo siguiente:

○ Afloje la tuerca.
○ Hale la guaya hasta que el recorrido de la palanca sea de 30 dientes aproximadamente.
o Apriete la tuerca para que el sistema quede completamente ajustado.

Mantenimiento

Rotación de ruedas:

en la figura.

Presión de aire para las ruedas:

Para aumentar la vida útil de las ruedas usted las puede cambiar entre e acuerdo con las flechas que se muestran

La máxima presión está dada por la siguiente tabla:

El mantenimiento de las ruedas debe hacerse cuando éstas estén a bajas temperaturas

Mantenimiento

Advertencia

Asegúrese que las llantas estén infladas con la presión estipulada y que no presentan daños en su estructura.

Si hay sobre presión o baja presión, se disminuirá la vida útil de las ruedas y se puede presemar pérdida de control del vehículo.

Utilice herramientas adecuadas para medir la presión de las ruedas traseras izquierdas.

con una temperatura ambiente de 20°C y con la uido de batería debe marcar 1.26.

está por debajo de 1.23, la batería debe ser

Mantenimiento

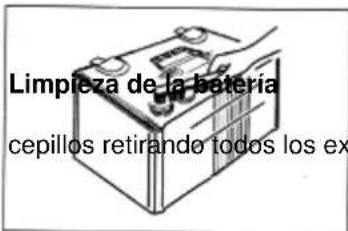

Use agua tibia para limpiar la batería. Apriete los bornes y límpielos con s de polvo y partículas.

muy importantes porque proporcionan la adecuada sin encandilar a otros conductores.

de las farolas Cuando los bombillos se quemen, retire la tapa posterior de la farola y montiene el bombillo para poder cambiarlo. Corriente eléctrica cuando realice esta operación.

Mantenimiento

Asegúrese de que los bombillos que utilice estén dentro de las especificaciones que se muestran en la siguiente tabla:

Posición		24 Volos	Candad de Bombillos
Farolas delanteras	Altas / Bajas	60 W / 50 W	2
	Direcciones	21 W	2
		5 W	2
		5 W	2
Stops traseros	Luces de parada	21 W / 5 W	2
	Direcciones	21 W	2
	Reversa	21 W	2
	Exploradoras	21 W	2
Luz placa		5 W	1
Exploradoras		55 W	2
Luz cabina		8 W	2
Luz doble cabina		5 W	1

Mantenimiento

la exploradora debe bajarla y retirar el plafoncillo

bombillos del stop, debe quitar la tapa y retirar el

la luz de placa debe bajarla y retirar el vidriecillo

Mantenimiento

Cuando haya algún fusible quemado reemplácelo por uno homologado.

Mantenimiento

Cableado de los fusibles

entren en buen estado, es necesaria una inspección del cableado para diagnosticar la causa de la falla, porque en ocasiones hay sobrecargas que dañan el sistema eléctrico quemando los

Advertencia

Asegúrese de utilizar fusibles homologados por FOTON. No utilice alambre de cobre para mediciones porque puede causar daños mayores o incendios. Asegúrese de diagnosticar el motivo de la sobrecarga antes de reemplazar los fusibles, con el fin de evitar daños iguales.

Mantenimiento

Lubricación

Asegúrese de seleccionar adecuadamente el lubricante, para ello remítase a las siguientes tablas que muestran la cédula y viscosidad de los aceites:

Aceite de motor: Aceite de caja de velocidades:

Se muestra la relación entre la viscosidad del aceite Se muestra la relación entre la viscosidad del aceite y la temperatura ambiente: y la temperatura ambiente:

Aceite de diferencial:

Se muestra la relación entre la viscosidad del aceite y la temperatura ambiente.

Mantenimiento

Grasa, aceite y combustible recomendados

Para prolongar la vida útil y mejorar el desempeño del vehículo, se deben emplear grasas y combustibles adecuados. Por esta razón se deben seguir las siguientes recomendaciones en cuanto a estos dos elementos:

Posición	Lubricación y combustible recomendado
Combustible para el motor	ACPM
Aceite para el motor	15 W 40
Aceite de caja	80 W 90
Aceite de diferencial	85 W 140
Dirección hidráulica	Tractor Fluid
Grasa general	Litio EP 2
Grasa especial para rodamientos	Molibdeno
Refrigerante	Líquido refrigerante
Líquido de embrague	Líquido DOT4
Líquido de baterías	Líquido para batería
Aspersor de agua limpia brisas (mionas)	Agua jabonosa

Mantenimiento

Posiciones de lubricación

Mantenimiento

Cambio de aceite de caja de velocidades

Retire el tapón inferior (D) para drenar el aceite en su totalidad, Abra el tapón superior (L) y llene con aceite según la cantidad indicada.

Cambio de grasa de rodamientos de ruedas traseras y delanteras Desmonte el ejen en las ruedas traseras y el bocín en las delanteras. Desmonte las ruedas, los retenedores y posteriormente los rodamientos. Retire el exceso de grasa vieja y engrase poniéndose la grasa en la palma de la mano y sobando el rodamiento presionándolo para que la grasa penetre totalmente en el. Luego monte el rodamiento, el retenedor, las ruedas y el bocín o eje según el caso.

Mantenimiento

Los lugares de engrase general de todas las partes del vehículo se describen en la siguiente tabla:

Posición	Cantidad de graseras
Engrasar ballestas traseras	3 por lado
Engrasar ratchets traseros delanteros	2 por lado
Engrasar barra rueda trasera	1 por lado
Engrasar cruceta trasera cardán	1
Engrasar eje cardán	1
Engrasar rodillo central cardán	1
Engrasar cruceta delantera cardán	1
Engrasar barra dirección	1 por lado
Engrasar brazo pitman	2 graseras
Engrasar brazo superior dirección	1 grasera
Engrasar splinders	2 por lado
Engrasar ratchets delanteros	1 por lado
Engrasar barra rueda delantera	1 por lado

Mantenimiento

Aceite caja de dirección

Para cambiar el aceite de la caja de dirección, primero levante las ruedas delanteras con la ayuda de un gato hidráulico y apoye el vehículo en torres de seguridad. Desconecte la manguera que va de la caja de dirección al tanque de aceite de dirección, permita que drene todo el aceite. Gire el timón a la izquierda y ala derecha para que drene el aceite más rápidamente todo el aceite del sistema de dirección. Ajuste de nuevo las mangueras firmemente y llene el tanque de aceite de dirección hasta la marca que indica el tanque. Encienda el motor y déjelo trabajar en mínima y gire el timón varias veces y verifique el nivel del aceite de la dirección y complete el nivel de ser necesario.

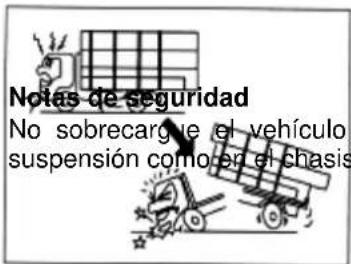

Notas de seguridad

Notas de seguridad

lamente los filtros de aire, aceite y lazándolos según lo establecido por los FOTON. Evite daños prematuros en los

sistemas de motor, caja de velocidades, diferenciales, tuberías de inyección,

Asegúrese de cerrar bien las puertas antes de emprender un viaje en el entes durante el mismo.

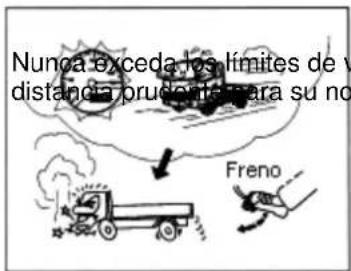

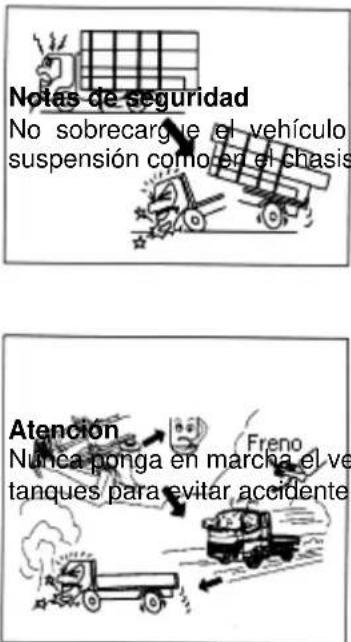

Notas de seguridad

No apoye el pie en el pedal del embrague mientras no lo esté utilizando. Esto con el fin de evitar fricción y desgaste prematuro del mismo.

Notas de seguridad

Revise periódicamente el nivel de líquido de batería, con el fin de garantizar una carga adecuada y así incrementar la vida útil de las mismas.

Notas de seguridad

No encienda el motor inmediatamente después de que lo apague. Debe esperar aproximadamente dos minutos, con el fin de evitar daños en las

Cuando el vehículo sea estacionado en una pendiente procure poner cuñas que eviten accidentes por deslizamiento del vehículo.

Notas de seguridad

Notas de seguridad

Siempre realice las rutinas obligatorias de mantenimiento puesto que son un requisito obligatorio para validar las garantías y sobre todo para mejorar el desempeño y alargar la vida útil de todos los sistemas del vehículo.

Nunca quite la tapa del radiador con el motor caliente porque se pueden a la presión del agua que está recirculando por

Notas de seguridad

Nuno toque ninguna parte que esté en movimiento ni girando para evitar daños en ellas y lesiones personales.

Métodos para cargar mercancías

Métodos para cargar correctamente las mercancías en el vehículo

1. Restricciones.

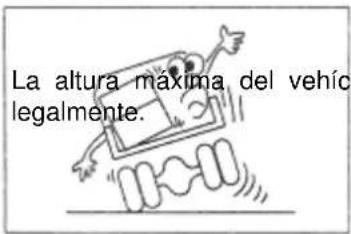

El ancho de la mercancía no debe exceder el ancho de la carrocería.

El largo de la mercancía no debe ser mucho mayor que el de la carrocería.

Métodos para cargar mercancías

2. Ejemplos correctos.

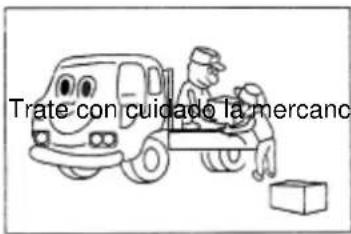

Métodos para cargar mercancías

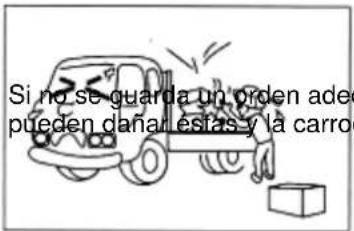

Si no se guarda un orden adecuado a la hora de cargar las mercancías, se pueden dañar estas y la carrocería del vehículo.

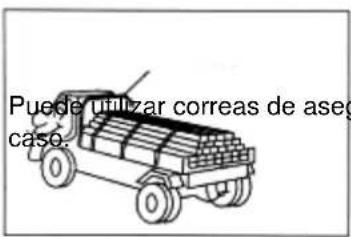

Puede utilizar correas de aseguramiento para asegurar la mercancía si es el caso.

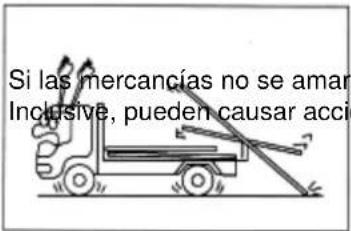

Si las mercancías no se amarran o aseguran bien, se pueden caer y dañarse. Inclusive, pueden causar accidentes.
Si las mercancías no se amarran o aseguran bien, se pueden caer y dañarse. Inclusive, pueden causar accidentes.

Métodos para cargar mercancías

er en hileras pequeñas y bien distribuidas.

Las mercancías mal distribuidas dificultan la conducción del vehículo así en el mismo.

altas, anchas o pesadas deben situarse el vehículo.

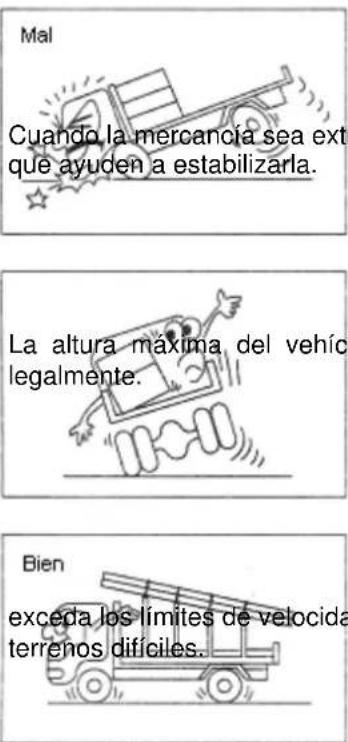

Métodos para cargar mercancías

Ubique bien el las mercancías en el centro de gravedad del vehículo, no sea cuidadoso. Evite conducir rápido en

Métodos para cargar mercancías

La carrocería debe ser utilizada en su totalidad para que el peso se distribuya adecuadamente y no se produzcan daños.

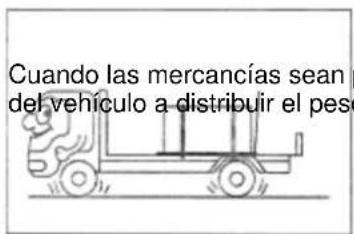

Cuando las mercancías sean pesadas ponga soportes que ayuden al chasis del vehículo a distribuir el peso de mejor manera.

(Fig. 251)

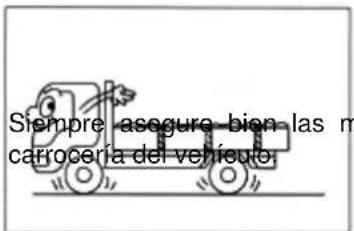

Métodos para cargar mercancías

mercancías para evitar que se salgan de la

Si no se amarra las mercancías se pueden sufrir daños en los costados de la

Cuando cargue puede sostener el vehículo con un montacargas acoplado al

gancho trasero del mismo.

Métodos para cargar mercancías

Especificaciones del motor

Especificaciones del motor

Motor	Modelo	YZ4102ZLQ	PHASER 135 TI	ISF3.8s3154
	Tipo	Motor diesel de 4 cilindros en línea
	Potencia / Revoluciones (HP / rpm)	110/2900	135/2600	154/2600
	Torque máximo/Revoluciones (Kg-m/ rpm)	31,6/1800	45,36/1500	50/1200
	Cilindrada (L)	3,432	3,990	3760
	Masa (Kg)	320	454	335
	Mínimas revoluciones	900	900	800

NOTA: En la siguiente pagina encontrara las revisiones obligatorias. Para el caso de los motores YZ4102ZLQ y PHASER 135TI, estas revisiones van hasta los 40.000km. En el caso de los motores Cummins, estas revisiones obligatorias deben ir hasta los 80.000Km.

Planilla de control de revisiones obligatorias

Planilla de control de revisiones obligatorias

El centro de servicio autorizado que realiza la revisión, deberá firmar y sellar el cuadro correspondiente. LA PRIMERA REVISION OBLIGATORIA DEBE SER A LOS CERO KILOMETROS (CARROCERIA)

Fecha: ____ Firma Tecnico: ____

REVISIONOBLIGATORIA	REVISIONOBLIGATORIA	REVISIONOBLIGATORIA	REVISIONOBLIGATORIA
2.000 Km.	7.000 Km.	12.000 Km.	17.000 Km.
Fecha:	Fecha:	Fecha:	Fecha:
Kilometraje:	Kilometraje:	Kilometraje:	Kilometraje:
Firma Técnico:	Firma Técnico:	Firma Técnico:	Firma Técnico:

REVISIONOBLIGATORIA	REVISIONOBLIGATORIA	REVISIONOBLIGATORIA	REVISIONOBLIGATORIA
22.000 Km.	27.000 Km.	32.000 Km.	37.000 Km.
Fecha:	Fecha:	Fecha:	Fecha:
Kilometraje:	Kilometraje:	Kilometraje:	Kilometraje:
Firma Técnico:	Firma Técnico:	Firma Técnico:	Firma Técnico:
42.000 Km.	47.000 Km.	52.000 Km.	57.000 Km.
Fecha:	Fecha:	Fecha:	Fecha:
Kilometraje:	Kilometraje:	Kilometraje:	Kilometraje:
Firma Técnico:	Firma Técnico:	Firma Técnico:	Firma Técnico:
REVISIONOBLIGATORIA	REVISIONOBLIGATORIA	REVISIONOBLIGATORIA	REVISIONOBLIGATORIA
62.000 Km.	67.000 Km.	72.000 Km.	77.000 Km.
Fecha:	Fecha:	Fecha:	Fecha:
Kilometraje:	Kilometraje:	Kilometraje:	Kilometraje:
Firma Técnico:	Firma Técnico:	Firma Técnico:	Firma Técnico:

He leído y acepto:
Firma del Cliente: ____ Fecha: ____
