Arezzo L V MIX 3x1 GN 120 PL - Cocina Haceb - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Arezzo L V MIX 3x1 GN 120 PL Haceb

Lea detenidamente estas instrucciones de uso e instalación antes de encender u operar su producto y guárdelas como referencia para el futuro.

NIC -- 2032-1 GASODOMESTICOS PARA LA COCCIÓN DE ALIMENTOS REQUISITOS DE SEGURIDAD COCINASY HORNOSA GAS.

(Resolución 1003 de 2004 del MCIT) GASODOMÍSTICOS PARA COCCIÓN DE ALIMENTOS COCINAS

ÍNDICE

GARANTÍA COLOMBIANA....3

GARANTÍA MEXICANA....4

SITUACIONES NO CUBIERTAS POR LA GARANTÍA....5

GLOSARIO....6

PLACA DE ESPECIFICACIONES....7

ADVERTENCIAS PRELIMINARES....7

INSTRUCCIONES PARA LA INSTALACIÓN, AJUSTES Y MANTENIMIENTO......8

Instrucciones generales....8

Ventilación....9

Todo el aire proveniente del exterior....10

Todo el aire proveniente de otros recintos dentro de la edificación....10

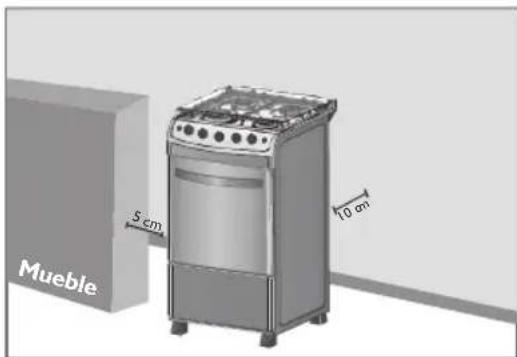

Instalación del producto....11

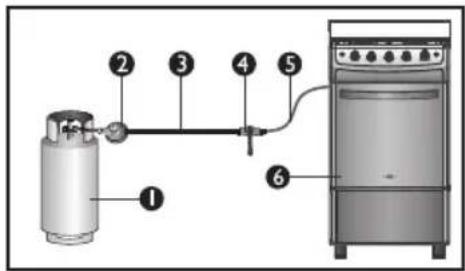

Instalación del producto para suministro de GLP....14

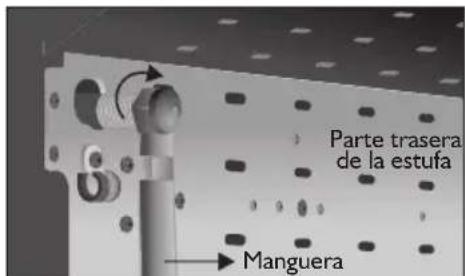

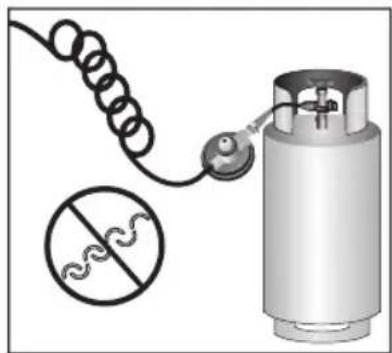

Conexión al cilindro....14

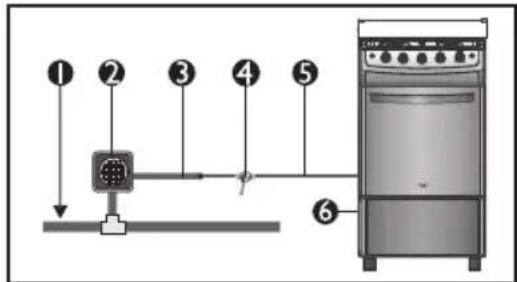

Instalación del producto para suministro de gas por red GN....15

Conexión a la red GN....15

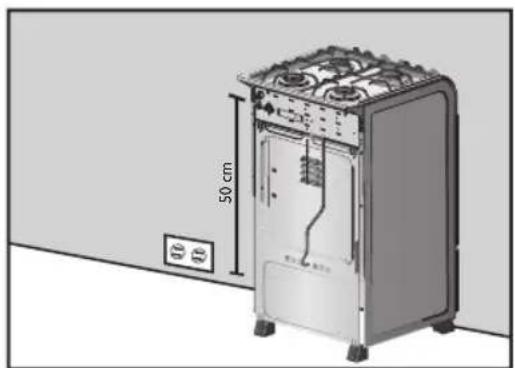

Instalación eléctrica....16

Para estufas con espaldar....17

Instrucciones de anclaje para estufas....17

Instalación del canal de desfogue....17

Método para verificar el correcto funcionamiento de las fuentes de calor....18

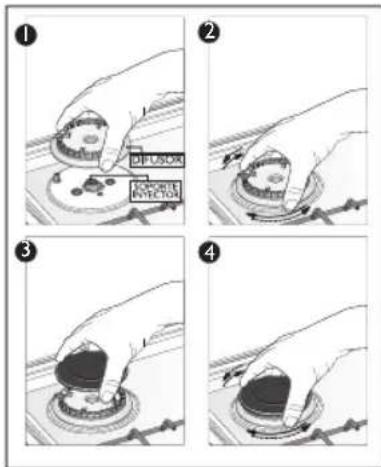

Procedimiento para ubicar las fuentes de calor....19

Ajuste del dispositivo regulador de aire primario en las fuentes de calor....19

Puntas amarillas....19

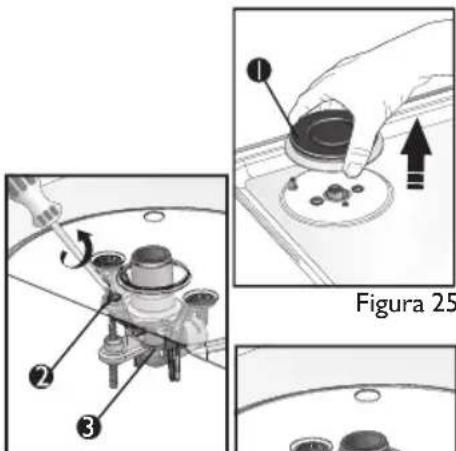

Para las fuentes de calor de mesa....19

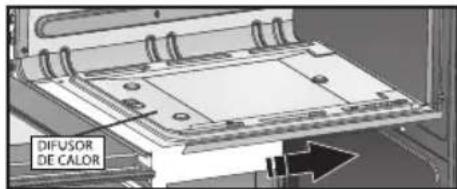

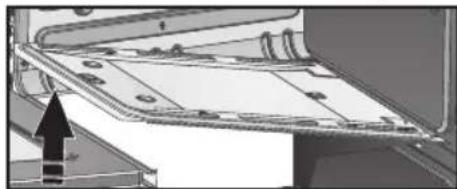

Para las fuentes de calor del horno....20

Desprendimiento de llama....20

INSTRUCCIONES DE USO Y MANTENIMIENTO (USUARIO)......21

Descripción del producto y sus partes....21

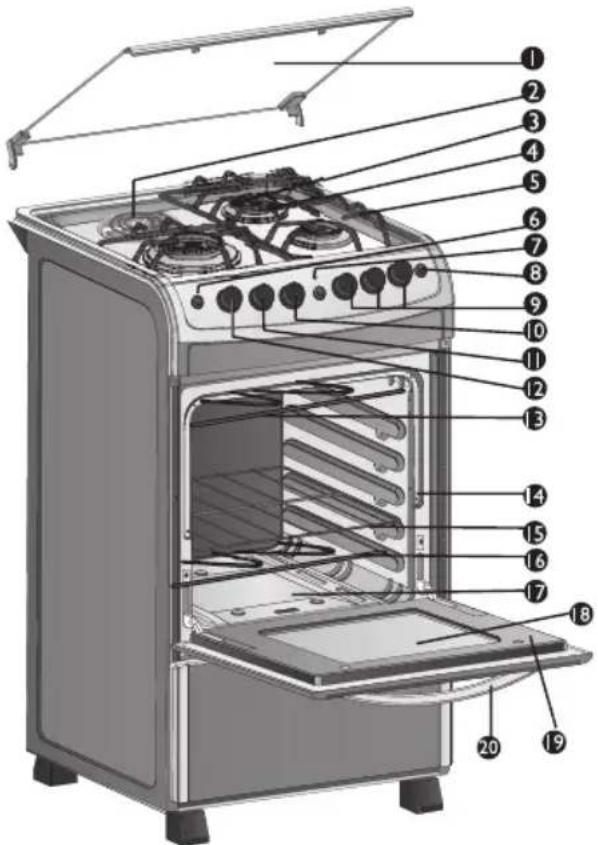

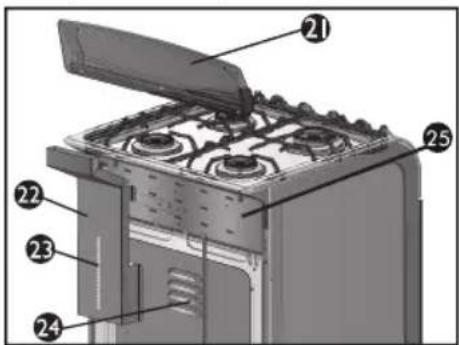

Partes de la estufa....21

OPERACIÓN Y FUNCIONAMIENTO......23

Como encender las fuentes de calor de mesa....23

Uso de plancha asadora....25

Como operar las resistencias eléctricas en los productos mixtos o eléctricos......25

Resistencias eléctricas tubulares....25

Como operar las resistencias blindadas....26

Recomendaciones sobre el manejo de las resistencias eléctricas....26

Como encender la fuente de calor del horno....28

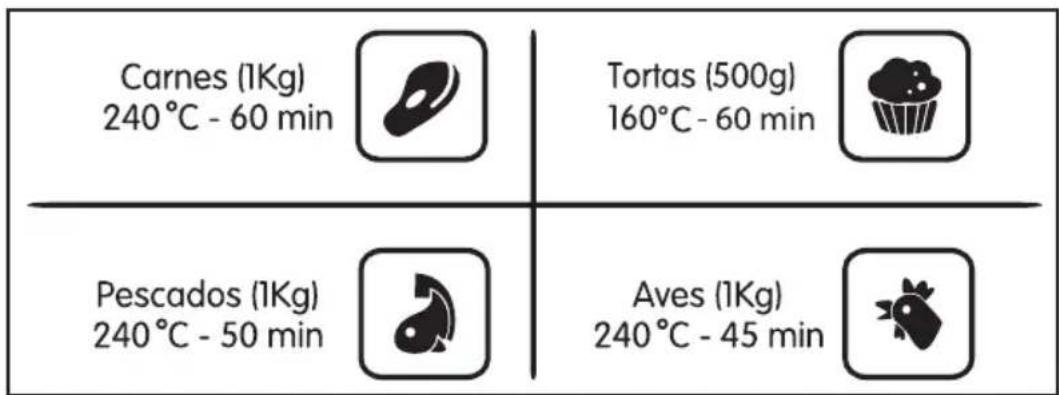

Elección de temperatura para preparar alimentos (En el horno a gas)....29

Recomendaciones para la cocción de alimentos....30

Las resistencias del horno eléctrico....30

Recomendación para la cocción....31

Equivalencias de temperatura en el horno eléctrico....31

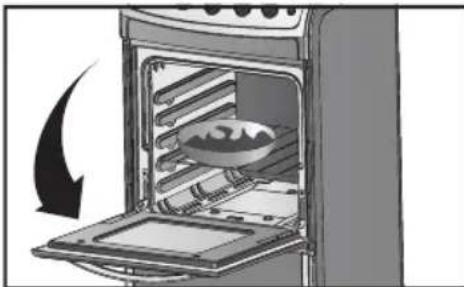

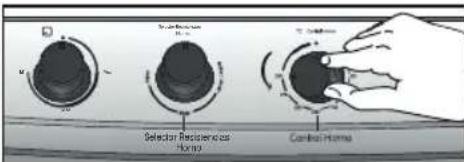

Resistencia del gratinado....31

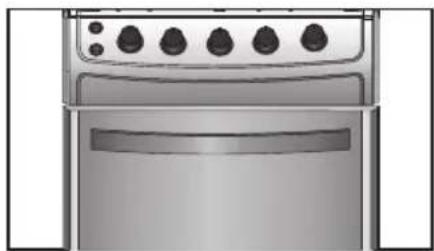

Recomendaciones para el gratinado....32

Sugerencias para utilizar el horno de gas o eléctrico....33

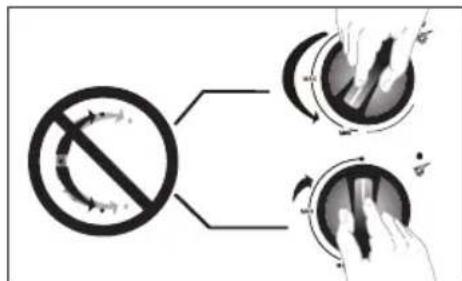

Recomendaciones sobre el manejo de las válvulas....33

Consejos en caso de fuga de gas....35

PREVENCIÓN Y CUIDADOS....35

Cuidados de las resistencias eléctricas....36

Las resistencias eléctricas blindadas....36

Las resistencias eléctricas tubulares....36

Cuidados del porcelanizado....36

Cuidados parrilla en hierro fundido....36

LIMPIEZA....37

Limpieza de las fuentes de calor....37

Limpieza del acero inoxidable....37

Limpieza resistencia eléctricas tubulares....38

Las resistencias eléctricas tubulares....38

Limpieza del porcelanizado....38

Limpieza del interior del horno con superficie de limpieza continua (superficie catalítica)....38

Limpieza del interior del horno con superficie lisa....39

Aspectos ambientales....39

SOLUCIONES ANTES DE LLAMAR A SERVICIO TÉCNICO....39

Las fuentes de calor no encienden....39

Se ven puntas amarillas en la llama y tizne en las ollas....40

Las llamas se desprenden de la fuente de calor....40

El encendedor electrónico no genera chispa....40

El encendedor electrónico esta directo....41

Las resistencias eléctricas o el encendido electrónico no funcionan....41

INSTRUCCIONES PARA CONVERSIÓN A DIFERENTES GASES......42

Instrucciones para convertir su producto de un gas a otro....42

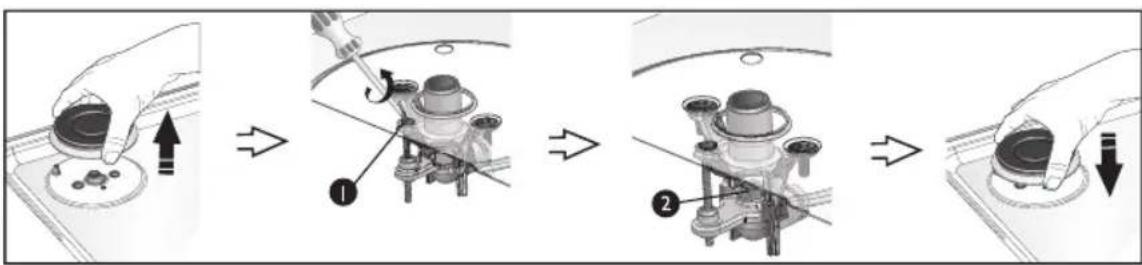

Fuentes de calor de la mesa....42

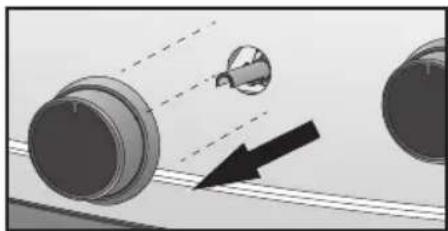

Calibración y ajustes del tornillo bypass....43

Pasos para cambio de inyector del horno....44

GARANTÍA

Fabricante, descripción, vendedor, teléfono y fecha de compra: determinados en la factura de venta Identificación del producto garantizado: En la placa de especificaciones de este manual

Vigencia de la garantía: un (1) año a partir de la fecha de compra en el establecimiento comercial

Inclusions y excepciones

INDUSTRIAS HACEB ofrece una garantía de un (1) año sobre todas las partes y componentes en las estufas excepto aquellas partes o componentes que por estar sometidas a un constante uso o desgaste natural no serán cubiertas por la garantía como: parrillas, vidrios, bombillos, tapa de la fuente de calor y bujías. La garantía se hará efectiva siempre y cuando el usuario haya hecho uso del producto según las condiciones establecidas en el manual de instrucciones.

La garantía excluye reclamaciones asociadas a:

I. Oxidaciones causadas por golpes, rayones y ambientes salinos. Servicio Técnico Haceb prestará el servicio de reparación con cargo al usuario y valorado de acuerdo al daño.
2. Daños asociados a fenómenos de la naturaleza tales como lluvias, inundaciones, movimientos telúricos, descargas eléctricas, incendios y actividades ilícitas, entre otros.
3. Cuando el producto es usado o instalado de forma indebida, es decir, uso contrario a las instrucciones de manejo o uso distinto a las condiciones normales. Este aspecto incluye la conexión a un voltaje y/o gas distinto al especificado e instalación en recintos no adecuados según las condiciones dadas por el fabricante y la normatividad técnica vigente.
4. Uso del producto doméstico con fines comerciales o industriales
5. Corto circuito externo, sobrecargas accidentales en la línea de alimentación o inadecuada conexión de puesta a tierra.
6. Maltrato o abuso por parte del usuario durante su operación, manipulación y transporte
7. Reparación o modificación por parte de personas que no pertenezcan a Servicio Técnico Haceb o talleres autorizados.
8. Alteraciones o modificaciones del rotulado del producto
9. Los servicios prestados por Haceb fuera del período de garantía ofrecido con el producto o que deban ser prestados durante el período de garantía por causas imputables al usuario por no dar cumplimiento a las instrucciones establecidas en el manual de instrucciones del producto, se realizarán por Haceb con cargo del valor al usuario.

Condiciones de reparación:

Una vez presentada la falla, el usuario deberá llamar a la línea gratuita de Servicio Técnico Haceb que se encuentra en el manual de instrucciones, en la que se le darán las indicaciones de procedimiento a seguir y los sitios de reparación o talleres autorizados en el territorio nacional.

Señor usuario: Para la prestación del servicio en garantía es importante disponer de la factura de compra para la verificación de la fecha de adquisición, en caso de no contar con ella se verificará el serial que está dispuesto en la placa de especificaciones del producto.

Declaración del tiempo de suministro de repuestos:

Cinco años, contados a partir de la fabricación del último lote

PARA VALIDAR OPERATIVAMENTE LA GARANTÍA Y ACCEDER A NUESTROS SERVICIOS, CONSERVE LA FACTURA DE COMPRA.

Active su Garantía por Internet visitando nuestra página www.haceb.com

Aplica sólo para Colombia

GARANTÍA

Industrias Haceb S.A., fabricante del producto, garantiza este producto por el término de 1 año en todas sus piezas y componentes del producto, incluyendo la mano de obra, contra cualquier defecto de fabricación, funcionamiento y a reemplazar en su caso cualquier pieza o componente defectuoso sin costo alguno para el consumidor a partir de la fecha de entrega y bajo las siguientes condiciones:

I. Para hacer efectiva esta garantía se requiere la presentación del producto y la póliza de garantía debidamente requisitada y sellada por la tienda y/o distribuidor y el comprobante de compra donde se indique la fecha de adquisición y la descripción del equipo con marca y modelo.
2. Industrias Haceb de México, S.A. de C.V., respalda la garantía del producto en caso de estar defectuoso, sin ningún cargo al consumidor; los gastos de transportación que se deriven de su cumplimiento serán cubiertos por Industrias Haceb de México S.A. de C.V., siempre y cuando se susciten dentro de la vigencia de la garantía.
3. Ubicación de centros de centros de servicio. El lugar donde podrán adquirir partes, componentes, consumibles y accesorios, así como hacer efectiva la garantía es en:

MEXICO D.F.

Servicio Técnico ISEM

Av. División del Norte #2835

local 1 y 2

Col. Parque San Andrés Delg.

Coyoacan C.P04043

Tel. [phone] y 55 89 15 26

LEÓN GUANAJUATO

MecanHogar

Jose María Cruz

742 - A

Col. Bosque de la Presa

León Gto.

Tel. [phone]

GUADALAJARA JALISCO

Multiservicio Premier

Epigmenio Gonzalez #1093

Guadalajara Jalisco

Tel. [phone]

PUEBLA PUEBLA

Servicio MAVI

Poniente 8 #1701

Col. Centro Puebla

Tel. [phone]

QUERÉTARO QUERÉTARO

Servicio Técnico Riga

Av. Presidentes

S/N local 177 y 178

Col. Presidente

Querétaro Qro.

Tel. [phone]

LÍNEA GRATUITA

NACIONAL

01 800 814 42 40

Esta garantía no es válida en los siguientes casos:

Cuando el producto ha sido utilizado en condiciones distintas a las normales y/o cuando el producto no se encuentre en buenas condiciones, esto es, que el producto esté golpeado, rayado, en él se hallen sustancias distintas o extrañas, y en general con cualquier deterioro derivado de su mal uso.

Cuando el producto no hubiese sido instalado y operado de acuerdo con el instructivo de uso que se le acompaña.

Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por Industrias Haceb de México, S.A. de C.V.

El consumidor podrá solicitar que se haga efectiva la garantía, ante la propia tienda y/o distribuidor donde adquirió el producto.

Marca: HACEB

Modelo:

Sello de tienda y/o distribuidor:

Importado por: Industrias Haceb de México, S.A. de C.V.

Domicilio: Paseo Palmas No. 765, Despacho. 202

Col. Bosques de las Lomas

Del. Miguel Hidalgo, C.P. 11000, México, D.F.

Teléfonos: (55) 5520 7091, (55) 5540 3396

Aplica sólo para México

SITUACIONES NO CUBIERTAS POR LA GARANTÍA

1. El período de garantía de fábrica ha expirado. -2. El producto presenta el número de serie alterado o removido. -3. El producto presenta modificaciones no autorizadas en las especificaciones. -4. Problemas causados en la instalación y/o reparación efectuada por personal no autorizado por INDUSTRIAS HACEB S.A. -5. Artículo desconectado a la fuente de voltaje. -6. Ausencia de gas o voltaje (aplica para calentadores, cubiertas, estufas y hornos). -7. Baterías deficientes. (aplica para calentadores). -8. Bombillo quemado o flojo posterior a su instalación. -9. Cierre magnético con ajuste excesivo (adherencia), para esto se debe esperar como mínimo 20 segundos entre apertura de puertas. -10. Conexiones eléctricas flojas o sueltas, después de un mes de uso. -11. Presenta fuga de agua por falta de mantenimiento en el sifón. -12. Presenta fuga de agua por condensación en el tubo intercambiador ubicado en la parte trasera de la nevera, (esto es normal). -13. Calentamiento del compresor, condensador, separador metálico y laterales, (esto es normal). -14. Escapes de agua por deficiente conexión en la manguera de suministro y desagüe (aplica para lavadoras). -15. Deterioro de parrillas en zonas donde hay contacto directo con la llama (aplica para estufas y cubiertas). -16. Inyectores obstruidos por derrame de alimentos. -17. Manguera de desagüe obstruida por objetos extraños. -18. Oxidación causada por golpes, rayas o producto expuesto a ambientes salinos y/o con humedad relativa por encima del 70%. -19. Presiones de agua y/o gas por fuera de especificaciones según placa o manual de usuario. -20. Problemas causados por operaciones o usos inadecuados, en forma incorrecta y/o diferente a lo especificado en el manual de usuario. -21. Problemas causados por transporte inapropiado del equipo. -22. Problemas causados por la invasión de cuerpos extraños al producto como insectos, ratones, similares, o falta de limpieza del producto. -23. Problemas causados por condiciones de la naturaleza tales como: terremotos, inundaciones, tormentas eléctricas, entre otros. -24. Problemas causados por condiciones accidentales o provocadas como incendios, fluctuaciones de voltaje, vandalismo, robo o similares. -25. Problemas asociados con nivelación del producto, éste debe ser realizado por el usuario, el manual lo especifica. -26. Problemas con instrucciones de funcionamiento tales como: a). Poco frío en conservador que este asociado a manejo de perilla, condensadores poco ventilados, obstrucción de las salidas y retornos de aire, puertas mal ajustadas. b). Ausencia total de frío por manejo de perilla o falta de voltaje. -27. Ruidos normales en: Ventilador, termostato, inyección refrigerante, temporizador, compresor y descongelación del evaporador por resistencia eléctrica. -28. Mal olor y sabor de los alimentos por causas asociadas a derrames y productos refrigerados descubiertos. -29. Por condensación interna que estén asociados a tiempos excesivos de apertura de puertas, alimentos no envueltos, descubiertos o calientes. -30. Por amarillamiento del acero inoxidable en las zonas cercanas a las fuentes de calor.

Aplica sólo para Colombia

GLOSARIO

Breaker: Interruptor de seguridad que activa la energía de un circuito determinado y se acciona automáticamente en caso de sobrecarga eléctrica.

Conexiones flexibles a base de elastómeros: Manguera elástica con la función específica de transportar el gas desde la red o cilindro de suministro hasta el producto.

Bypass: tornillo para ajustar el caudal de gas para operar el quemador en posición mínima conexiones flexibles a base de elastómeros: Manguera elástica con la función específica de transportar el gas desde la red o cilindro de suministro hasta el producto.

Corrosión galvánica: Se denomina así a la oxidación ocasionada por el contacto físico entre dos metales diferentes.

GLP: Siglas utilizadas para abreviar el termino Gas Licuado de Petróleo o Gas Propano, éste tipo de gas es almacenado generalmente en cilindros.

GN: Siglas utilizadas para abreviar el termino Gas Natural, éste tipo de gas es suministrado generalmente por red domiciliaria.

NTC: Siglas utilizadas para abreviar el termino Norma Técnica Colombiana. Las cuales son emitidas a partir de una necesidad internacional aprobada por ISO (Organización Internacional de Estandarización), con el fin de estandarizar procesos que mejoren la gestión de la empresa.

Placa de especificaciones: Se encuentra en el interior del manual de usuario y contiene información sobre las características técnicas del producto.

RTC: Siglas Utilizadas para abreviar el termino Reglamento Técnico Colombiano, la cual se expide para gasodomésticos que funcionan con combustibles gaseosos, que se fabriquen o importen para ser utilizados en Colombia.

Traba química: Sellante especial usado para impedir las fugas de gas en las uniones roscadas del producto.

Timer: Traducido al español significa temporizador. Éste es un dispositivo mediante el cual se puede programar un tiempo determinado de cocción al termino del cual se genera un sonido que informa que el tiempo programado ha terminado.

Válvula: Se le nombra válvula al componente donde se fija la perilla, su función es controlar el paso de gas hacia las fuentes de calor de la estufa.

Vástago de la válvula: Es una parte de la válvula diseñada para ubicar de manera exacta la perilla del control de gas hacia las fuentes de calor de la estufa.

Quemador o fuente de calor: Dispositivo que efectúa la mezcla gas y aire en la proporción adecuada y que garantiza la combustión del gas.

PLACA DE ESPECIFICACIONES

ADVERTENCIAS PRELIMINARES

Este producto es un bien de consumo duradero para uso doméstico, fabricado mediante un proceso de transformación industrial.

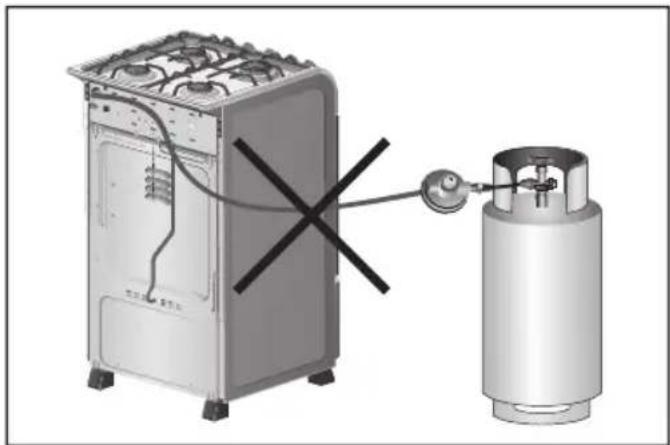

■ Leer las instrucciones de uso antes de instalar y encender el producto.
Se requiere de personal calificado y certificado para instalar y ajustar el producto.
La adaptación para utilizar otro tipo de gas debe ser realizada por un instalador, la compañía de gas o un representante del fabricante.
■ Durante el uso, el producto se calienta. Se recomienda tener cuidado para evitar tocar los elementos calefactores o componentes del producto que puedan estar a altas temperaturas.
Las partes accesibles se pueden calentar cuando el producto está en uso. Es conveniente mantener alejados a los niños.
Este producto no se debe usar como sistema de calefacción en el ambiente.
Este producto no está diseñado para ser usado por personas con problemas físicos, sensoriales o mentales; o que carecen de experiencia y conocimiento, a menos que se les esté brindando supervisión o instrucción con respecto al uso del producto por parte de una persona responsable.
Para un correcto funcionamiento de su producto tenga especial cuidado con las recomendaciones de ventilación. Condiciones inapropiadas de ventilación que pueden ser perjudiciales para la salud.
Este gasodoméstico garantiza un nivel de emisiones de monóxidos inferiores a los limites normativos, lo que asegura el cumplimiento de la resolución 1509 una vez el producto se encuentre instalado.

Para hacer más fácil el tramite de su garantía le recomendamos conservar el empaque, el manual y los accesorios originales del producto. Si el servicio técnico Haceb o sus centros de servicios autorizados certifica que efectivamente el producto tiene problemas o defectos de fábrica, la garantía del nuevo producto inicia a partir del momento en que lo reciba y hasta el tiempo establecido.
Nos permitimos llamar su atención sobre la necesidad que la instalación de su producto se haga con cuidado, ya que casi la totalidad de problemas de funcionamiento son causados por instalaciones deficientes y no por defectos de fabricación de nuestro producto, que es de calidad insuperable y en la que usted puede confiar.
■ Evite realizar llamadas innecesarias solicitando a Servicio Técnico Haceb. Tenga presente que si el producto está bueno, Servicio Técnico Haceb le será cobrado aunque éste se encuentre aún en periodo de garantía.
El fabricante se reserva el derecho de modificar, sin previo aviso, las especificaciones del producto contenidas en este manual.

INSTRUCCIONES TÉCNICAS PARA LA INSTALACIÓN, AJUSTE Y MANTENIMIENTO

Instrucciones generales

■ Antes de la instalación, asegúrese que las condiciones de distribución locales (naturaleza y presión de suministro del gas) y el reglaje del producto sean compatibles y en la placa de especificaciones adherida al producto.
Este producto no está diseñado para ser conectado a un dispositivo de evacuación de los productos de combustión. Debe instalarse y conectarse de acuerdo con los requisitos de instalación vigentes. Se debe dar especial atención a los requisitos pertinentes sobre ventilación.
Para un correcto funcionamiento, este producto requiere ser ajustado de acuerdo a las condiciones locales de presión atmosférica y de temperatura ambiental.
En la placa de especificaciones (página 7) y en la placa de especificaciones adherida al producto aparece la potencia nominal con base en el poder calorífico superior y en condiciones estándar de referencia.
Para garantizar la seguridad y un adecuado funcionamiento, este producto requiere ser ajustado por personal técnico calificado y certificado de acuerdo a las condiciones locales de presión atmosférica y de temperatura ambiente; la instalación debe realizarse de acuerdo con las normas NTC 2505, NTC 3632 y NTC 2183 o con los requisitos vigentes para cada localidad.
Para la ventilación de recintos interiores donde se instalan productos de cocción, el instalador se debe regir por la norma (RTC 0001 MCIT), resolución 1023 del 25 de mayo de 2004 expedida por Ministerio de Comercio, Industria y Turismo. Adicionalmente, el recinto donde se va a instalar, debe contemplar las condiciones de ventilación, contenidas según corresponda, en la NTC 3631 primera actualización: 2003-08-26.

Para un correcto funcionamiento de su producto tenga especial cuidado con las recomendaciones de ventilación. Condiciones inapropiadas de ventilación pueden ser perjudiciales para la salud.
Este producto no debe instalarse ni en baños ni en dormitorios.
Este producto está ajustado para ser instalado de 0 a 2.800 metros sobre el nivel del mar.

Ventilación

Los productos deberán ubicarse en un espacio con la ventilación necesaria para que se efectúe la combustión completa, la renovación de aire y la dilución de los productos de combustión. Además, deben estar alejados de materiales combustibles tales como: gasolina, tíner, detergentes, madera, telas, entre otros.
El producto no debe estar expuesto a corrientes de aire directas, éstas ocasionan fenómenos indeseables que afectan el adecuado desempeño de las fuentes de calor. Los problemas por deterioro o mal funcionamiento de las fuentes de calor, en caso de verificar una mala ubicación del producto, corrientes directas de aire, no son causal de reclamo por Servicio Técnico Haceb.
El espacio de instalación de los productos deberá tener un volumen mínimo de 3,4 m3 por cada 3.600 kJ/h (1 kW) de capacidad térmica instalada. (Ver tabla I).
El cálculo de la potencia nominal instalada, deberá tener en cuenta la suma de todos los productos de gas que se encuentren instalados en ese lugar.

Volumen mínimo del espacio de instalación de los productos de gas.

(*) Capacidad térmica total = Suma de las potencias nominales de cada fuente de calor. Esta información se encuentra en la placa de especificaciones del producto. (Ver página 7).

Capacidad Térmica Total * (kJ/h)	Capacidad Térmica Total * (kW)	Volumen mínimo del espacio (m3)
6300	1,75	5,95
7200	2	6,8
12240	3,4	11,56
12600	3,5	11,9
14940	4,15	14,11
18900	5,25	17,85
21240	5,9	20,06
25200	7	23,8
26100	7,25	24,65
27540	7,65	26,01
37440	10,4	35,36
38340	10,65	36,21
39780	11,05	37,57
42840	11,90	40,46

Tabla I

La medición del volumen del espacio, deberá considerar los cuartos adyacentes que se comuniquen en forma directa con el recinto donde están instalados los productos a través de aberturas permanentes de circulación peatonal o de tamaño comparable, tales como corredores y pasadizos, los cuales no disponen de puertas o elementos que interrumpan la comunicación directa. Si el recinto cumple con éste requisito, se considera el lugar como un espacio no confinado y el producto puede ser instalado sin ningún inconveniente.

Si el espacio no cumple con el requisito anterior, el lugar de instalación se considera como confinado y será indispensable que la ventilación interior se alcance mediante uno de los siguientes métodos:

Todo el aire proveniente del exterior:

-Si el aire de ventilación se toma directamente del exterior, se deberán realizar dos aberturas permanentes en las paredes del cuarto de tal forma que lo comuniquen directamente con el ambiente exterior, cada una de las aberturas deberá tener un área mínima de 6 cm2 por cada 3.600 kJ/h (1 kW) de capacidad térmica instalada (Ver tabla 2).

-Estas aberturas deben ser ubicadas de tal forma que no entren corrientes de aire (por ventanas, balcones, etc.), que incidan directamente en el producto, éstas afectan el correcto funcionamiento de las fuentes de calor, pudiendo ocasionar daños a las mismas.

-En caso de ser necesarias las aberturas de ventilación, la localización de éstas deberá ser: Una inferior a máximo 30 cm del suelo y una superior a máximo 30 cm del techo hacia abajo (Ver figura I).

I. Abertura superior
2. Abertura inferior

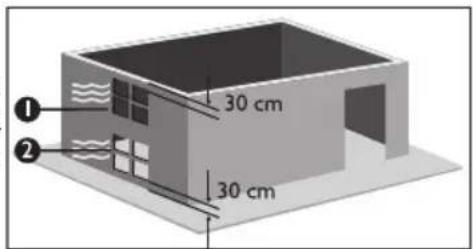

Ubicación de las aberturas del espacio cuando el aire de ventilación se toma directamente.

Todo el aire proveniente de otros recintos dentro de la edificación:

Si el aire de ventilación se toma de otros espacios de la misma edificación, deberá dotarse el recinto de dos aberturas permanentes que lo comuniquen en forma correspondientes a un espacio no confinado.
Las aberturas permanentes deberán tener un área libre mínima de 645 cm2 o 22 cm2 por cada 3.600 kJ/h (1 kW) de capacidad térmica instalada en el espacio confinado (Ver tabla 3).

Capacidad Térmica Total * (kJ/h)	Capacidad Térmica Total * (kW)	Area mínima de cada una de las aberturas (cm2)
6300	1,75	10,5
7200	2	12
12240	3,4	20,4
12600	3,5	21
14940	4,15	24,9
18900	5,25	31,5
21240	5,9	35,1
25200	7	42
26100	7,25	43,5
27540	7,65	45,9
37440	10,4	62,4
38340	10,65	63,9
39780	11,05	66,3
42840	11,90	71,4

Tabla 2

1 2 30 cm 30 cm

Figura I

Capacidad Térmica Total * (kJ/h)	Capacidad Térmica Total * (kW)	Area mínima de cada una de las aberturas (cm2)
6300	1,75	38,5
7200	2	44
12240	3,4	74,8
12600	3,5	77,0
14940	4,15	91,3
18900	5,25	115,5
21240	5,9	129,8
25200	7	154,0
26100	7,25	159,5
27540	7,65	168,3
37440	10,4	228,8
38340	10,65	234,3
39780	11,05	243,1
42840	11,90	261,8

Tabla 3

IMPORTANTE

Al efectuar los cálculos para la determinación de las áreas libres mínimas de las aberturas permanentes se deberá tener en cuenta el efecto de obstaculización del flujo de aire ocasionado por las celosías y las rejillas metálicas. Además, la dimensión menor permisible de la abertura es de 8 cm.

(*) Capacidad térmica total = Suma de las potencias nominales de cada fuente de calor.
■ Recuerde que el cálculo de la potencia nominal instalada, debe tener en cuenta la suma de potencias de todos los productos de gas que se encuentren instalados en ese lugar.
Tanto el horno de la estufa como el horno de empotrar disponen de conductos para el desfogue de los vapores procedentes de su interior, éstos deben dejarse libres y por lo tanto el mueble como la instalación deben diseñarse de tal forma que este conducto no quede obstruido.

Instalación del producto

IMPORTANTE

■ Evite conectar más de un producto en un toma, cuando la conexión se realiza con tuberías flexibles.
Las conexiones flexibles a base de elastómeros, no deben quedar en contacto con las partes calientes del producto o bajo la acción directa de los productos de combustión, por lo que no deben cruzarse por detrás del producto.
La longitud de la conexión flexible debe ser la mínima posible de acuerdo con el grado de desplazamiento necesario del producto. En ningún caso será mayor que 150 cm (Ver figura 2, Esta imagen aplica para cualquier producto de Haceb con conexión a gas excepto calentadores)

I. Ubicación de la fuente de gas
2. Manguera
3. Producto para cocción

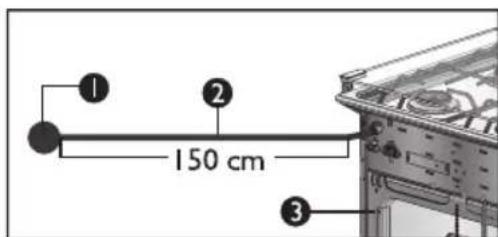

1 2 150 cm 3

Figura 2

Las conexiones flexibles deben instalarse de tal manera que no se presente estrangulamiento que obstruya el flujo normal de gas, no deben estar sometidas a esfuerzos de tracción y deben posicionarse de tal manera que no sufran daños mecánicos con elementos circundantes del producto tales como cajones o puertas o por quedar aprisionados. Además, se debe verificar que la manguera flexible (rotulado) cumpla con los requisitos de calidad adecuados para este uso.

Las conexiones del producto deben ser de fácil acceso, de tal manera que puedan efectuarse labores rutinarias de inspección, limpieza, mantenimiento y reparación.

En todos los casos, el empalme del producto a la línea de suministro debe disponer de un sistema de unión tipo universal que permita el montaje y desmontaje del mismo.

La presión de suministro para los productos debe estar de acuerdo al país de origen. (Ver tabla 4).

La distancia entre la base de la campana (2) y la mesa del producto (3) debe ser de 60 cm, para que la campana funcione de manera eficiente y segura. Igualmente, se debe cuidar que la distancia entre los gabinetes (1) que soportan la campana purificadora de aire y la mesa del producto, no sea inferior a 60 cm (Ver figura 4).

No obstante lo anterior, se debe mantener una distancia vertical mínima entre la estufa y las paredes horizontales adyacentes, ubicadas encima de ésta, lo mismo que una distancia horizontal mínima entre la cubierta y las paredes verticales adyacentes, de acuerdo con las medidas en el gráfico (Ver figura 4).

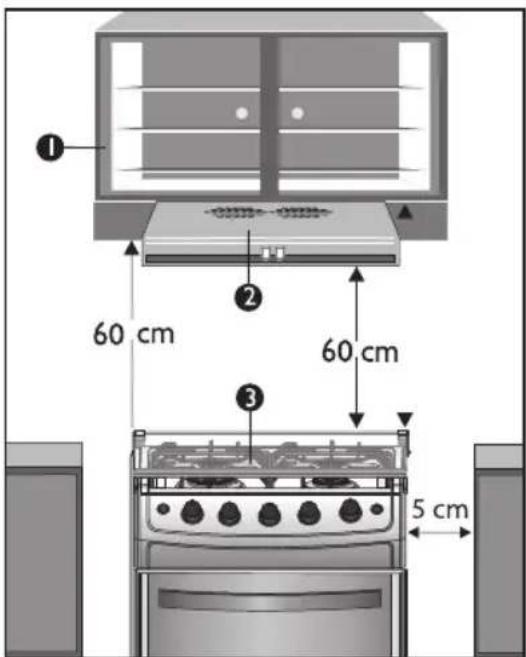

① 60 cm ② 60 cm ③ 5 cm

Figura 4

El tubo flexible se debe acondicionar de tal forma que no pueda hacer contacto con las partes móviles de la unidad de alojamiento (por ejemplo un cajón) y no debe pasar por ningún espacio susceptible de congestionarse.

La tubería para la instalación de los productos puede ser de los siguientes materiales:

■ Tubería flexible de cobre A o B
■ Tubería flexible de acero inoxidable
■ Manguera flexible a base de elastómeros
La ubicación del producto dentro de un espacio deberá ser de forma que la distancia mínima con respecto a cualquier material o elemento combustible sea de 5 cm a su alredor (Ver figura 5).

Mueble 5 cm 10 cm

Figura 5

Si su producto es una estufa garantice una distancia mínima de 10 cm entre la parte posterior de ésta y la pared. (Ver figura 5)

La distancia mínima entre el tomacorriente y la entrada de gas del producto debe ser de 50 cm (Ver Figura 6).

Se debe evitar acoplar accesorios de materiales diferentes para evitar corrosión galvánica, además de comprobar que la boquilla del producto de la instalación y el tubo de conexión tengan el mismo diámetro nominal.

Las conexiones del producto deben ser de fácil acceso, de tal manera que puedan efectuarse labores rutinarias de inspección, limpieza, mantenimiento y reparación.
En todos los casos, el empalme del producto a la línea de suministro debe disponer de un sistema de unión tipo universal que permita el montaje y desmontaje del mismo.

No permita que la manguera de suministro de gas tenga contacto con la parte posterior de del producto debido a las altas temperaturas que ésta posee.

Instalación del producto para suministro de GLP

La instalación de los productos que operan con suministro de GLP, deben poseer los siguientes elementos:

I. Suministro del gas (cilindro)
2. Regulador
3. Línea de servicio (tubería)
4. Válvula de paso de la conexión de gas
5. Conector flexible
6. Producto

Conexión al cilindro

Identifique en la placa de especificaciones que se encuentra en la parte posterior del producto, el gas al cual debe ser instalado.
Verifique que los hilos de la rosca del tubo entrada de gas estén en perfecto estado, que no tengan bordes cortantes ni rebabas, en tal caso utilice una lima para retirarlas.
■ Aplique a la rosca del conector, sellante de fuerza media para uso en gasodomésticos.

Acople el conector con la manguera al tubo entrada de gas y rosque este en el sentido de las manecillas del reloj hasta que se garantice la hermeticidad y un buen sello entre las juntas de la rosca. (Ver figura 9)

Verifique que la válvula del cilindro de gas GLP se encuentre en perfectas condiciones.

■ Mientras realiza la instalación mantenga cerrada la válvula del cilindro de GLP.

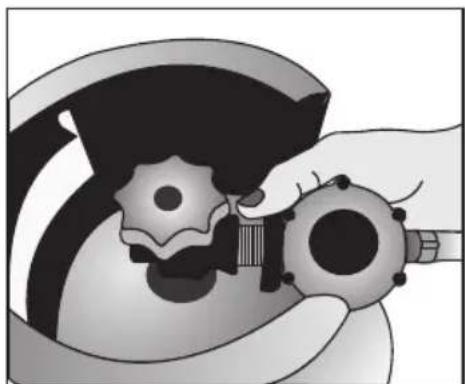

Conecte el regulador en la válvula del cilindro de GLP y gírela con la mano en sentido contrario a las manecillas del reloj aproximadamente 5 giros hasta el tope. Después apriete aproximadamente un cuarto de vuelta más, sin forzar el roscado garantizando hermeticidad. (Ver figura 10)

Parte trasera de la estufa Manguera

Figura 9

Abra la válvula del cilindro y compruebe que no haya fugas utilizando un detector de fugas, si no se dispone de este dispositivo, utilice agua jabonosa. No use cerillos o encendedores para esta finalidad.
En el caso de detectar fugas, cierre inmediatamente la válvula y verifique los posibles escapes de combustible.

IMPORTANTE

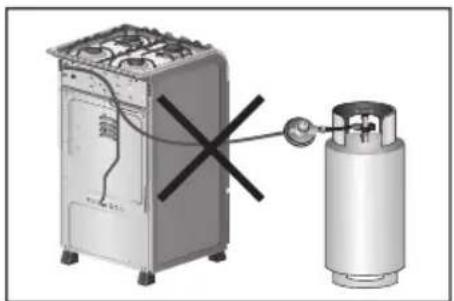

Los cilindros de gas GLP deben instalarse en lugares con superficie ventilación y no deben estar expuestos a fuentes de calor, chispas eléctricas, movimientos bruscos, ni espacios donde transiten personas.

Instalación del producto para suministro de gas por red GN

La instalación de los productos que operan con suministro de gas por red debe poseer los siguientes elementos:

I. Red de distribución
2. Centro de medición (medidor y regulador)
3. Línea de servicio (tubería)

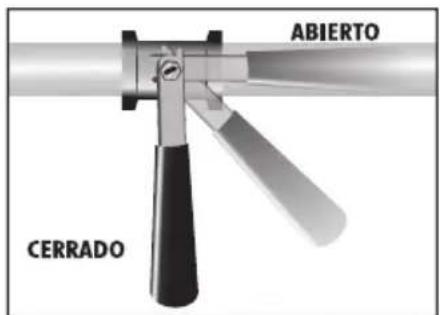

4. Válvula de paso
5. Tubería para conexión
6. Producto

Conexión a la red GN

Verifique que la válvula de suministro de GN esté cerrada. Retire el tapón de ½ pulgada que se encuentra en la red de gas.
■ Retire y limpie las partículas del sellante FUERZA MEDIA que se encuentren en los hilos de la rosca del tapón, de modo que al momento de instalar el gasodoméstico éstas no obstruyan el tubo entrada de gas
■ Revise que las roscas de los conectores de la manguera se encuentren en buen estado.
■ Aplique a los conectores, sellante de fuerza media para uso en gasodomésticos.
Realizar el acople entre las roscas de suministro de gas y la manguera de conexión.
Realizar la conexión entre la manguera de suministro de gas y el producto. Verifique que cada uno de los conectores cuente con su respectivo empaque.
Abra la válvula de suministro de gas y compruebe que no haya fugas utilizando un detector de fugas, si no se dispone de este dispositivo, utilice agua jabonosa. No use cerillos o encendedores para esta finalidad.
En el caso de detectarse fugas, cierre inmediatamente la válvula y verifique los posibles escapes de combustible.

IMPORTANTE

Utilice en la instalación mangueras que cumplan con el material especificado en el manual de usuario, para evitar posibles accidentes.

Instalación eléctrica

Si el producto posee elementos eléctricos, se deben seguir las siguientes instrucciones para la instalación:

Para las estufas, tome el cable verde que sale de la parte posterior del producto y conéctelo al toma a tierra de la instalación. (Ver figura 12).

Asegúrese que el voltaje del tomacorriente de la conexión de la instalación eléctrica esté acorde con el voltaje nominal del producto (Ver figura 13).

En la caja de control de energía eléctrica de la casa, identifique los breakers que controlarán el producto, márquelos con el nombre y finalmente conecte éste al tomacorriente (Ver figura 14)

Cable Verde Conexión de la toma a Tierra.

Figura 12

0.000 VOLTAGE

Figura 13

Si la geometría del enchufe del producto no corresponde con la del tomacorriente de la instalación, cambie uno de ellos de modo que ambos coincidan, garantizando, que el enchufe o tomacorriente cumpla con las especificaciones eléctricas técnicas del producto.

Conectores para estufas (Según referencia)

Conector trifilar (120V / 220V / 240V)

Figura 15

Figura 16

Conector plano recto (120V)

Figura 17

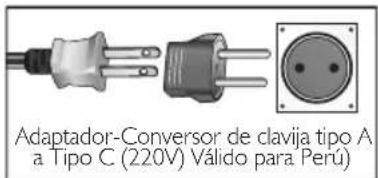

Adaptador-Conversor de clavija tipo A a Tipo C (220V) Válido para Perú)

Figura 18

ADVERTENCIAS

La función del cable de conexión a tierra es evacuar las pequeñas fugas de corriente presentes en los productos eléctricos y suministrar protección al usuario contra sobre corrientes por cortocircuito, para las estufas es muy importante su previa conexión, la cual debe hacerse al circuito conexión a tierra en la instalación eléctrica de la edificación o en su defecto a una tubería metálica de agua, estructura o sistema metálico subterráneo local. Los productos de empotrar poseen la conexión a tierra incorporado en el cable de entrada de corriente y no requieren alguna conexión adicional.

Nunca conecte el cable de puesta a tierra al neutro de la instalación; éstas podrían energizar las partes metálicas del producto.
El circuito eléctrico al que se va a conectar el producto debe estar independiente de otros y tener la capacidad de suministro de corriente adecuada para éste. Los breakers de la caja de suministro eléctrico no deben ser reemplazados por otros de mayor amperaje en condiciones normales. En caso necesario, verifique las especificaciones técnicas de las redes eléctricas de la casa.
El cable de suministro de energía del producto tiene el respectivo enchufe diseñado con una capacidad de corriente equivalente a su potencia nominal. Si observa que la clavija del producto no sirve en la caja de conexión, puede cortarla y cambiar ésta. No incurirá en perder la garantía siempre y cuando no adapte una clavija inapropiada o conecte la clavija en una caja de conexión con diferente voltaje. En caso de cambiar la clavija tenga presente instalar una conexión a tierra para la protección del producto.
■ Evite que los cables eléctricos de otros productos que se usen cerca del horno toquen partes calientes.
■ Antes de sustituir cualquier elemento eléctrico, desconecte el cable de alimentación de la red eléctrica.

Para estufas con espaldar

■ Con la ayuda de un destornillador fije el espaldar con los tornillos por la parte posterior de la estufa. Coincidiendo las perforaciones del espaldar con los orificios de ésta (Ver figura 19).

I. Espaldar
2. Orificios para fi jar el espaldar

Instrucciones de anclaje para estufas

El anclaje es un medio para evitar los riesgos de volcamiento de la estufa cuando es sometida a condiciones anormales de uso, como por ejemplo el caso de un niño menor de 4 años que decida pararse sobre la puerta del horno cuando está abierta (soporta hasta 22.5 Kg).

La estufa dispone de un sistema de anclaje al muro posterior por medio de una cadena; esta viene fijada en la parte posterior de la estufa. (Ver figura 20).

I. Sistema de desfogue
2. Cadena de anclaje

■ Determine el lugar donde ha de ser fijado el producto, sitúe el medio de fijación (clavo en "L", cáncamo, o tornillo, entre otros), a una distancia de 87 cm del nivel del piso y en la mitad correspondiente al ancho del producto.
Acerque la estufa a la posición de ubicación, deslícela hasta el muro posterior e introduzca un eslabón de la cadena en el medio de fijación de tal forma que ésta quede tensada.

Instalación del canal de desfogue (según referencia)

■ Tome el canal de desfogue e introdúzcalo en la ventila inferior del sistema de desfogue (Ver figura 21).

Garantice que el canal de desfogue quede bien instalado y llévelo hacia la tapa trasera de la estufa. (Ver figura 22)

I. Canal de desfogue
2. Cadena anclaje

■ Tome los dos tornillos que le fuero entregados con la estufa, y con la ayuda de un destornillador ajuste el canal de desfogue con la tapa trasera superior. (Ver figura 23).

Método para verificar el correcto funcionamiento de las fuentes de calor

Una vez instalado el producto se debe verificar el correcto funcionamiento de los quemadores de acuerdo con el siguiente método:

■ Comprobar que la presión de suministro corresponda según la placa de especificaciones del producto y país de origen. (Ver tabla 4).

País[Unidad de Medida]	Tipo de gas	Presión nominal	Tolerancia inferior	Tolerancia Superior
Colombia[mbar]	GLP	29	25	35
	GN	20	17	25
México[kPa]	GLP	2,75	1,99	2,99
	GN	1,76	1,26	2,16
Brasil[kPa]	GLP	2,75	1,96	3,43
	GN	1,96	1,47	2,45

Tabla 4

■ Antes de encender las fuentes de calor, verifique la posición correcta del difusor y la tapa de la fuente de calor, éstas deben ser concéntricas al inyector. (Ver figura 24, página 19).
■ Encender cada una de las fuentes de calor con la perilla ubicada en la posición de flujo MÍNIMO y llevarlo a la posición MÁXIMO.
■ Verificar que la llama de cada una de las fuentes de calor sea de color azul y que no se presenten puntas amarillas, retroceso de la llama o desprendimiento de la misma. Si se observa uno de estos fenómenos, deben seguirse las instrucciones de puntas amarillas en la pagina 19 o en desprendimiento de la llama página 20, según sea el caso.
Colocar las perillas en posición de flujo MÍNIMO y verificar el procedimiento anterior.

Procedimiento para ubicar las fuentes de calor

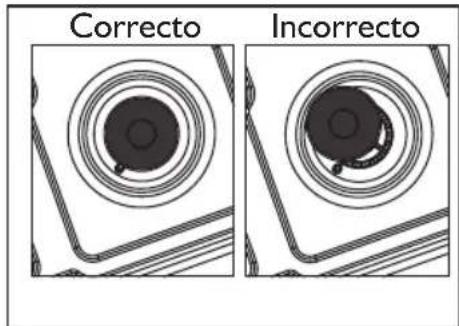

I. Ubique el difusor centrándolo con el soporte del mismo, teniendo en cuenta que se ajuste correctamente.
2. Verifique que el difusor quede ajustado y ubicado correctamente.
3. Ubique la tapa de la fuente de calor centrándola con respecto al difusor.
4. Verifique que la tapa de la fuente de calor quede ajustada y ubicada correctamente.

Una mala ubicación de la tapa en la fuente de calor puede generar daños irreversibles como deterioro o derretimiento, los cuales no estarán cubiertos por la garantía.

Ajuste del dispositivo regulador de aire primario en las fuentes de calor

El regulador de aire primario es un dispositivo, que permite controlar la cantidad de aire que se mezcla con el gas antes de la combustión para lograr una buena combustión de la fuente de calor, mediante la manipulación de este dispositivo, pueden solucionarse algunos de los siguientes fenómenos:

Puntas amarillas

Caracterizado por la aparición de una coloración amarilla en las puntas de las llamas; es ocasionado por la falta de aire primario. Para corregir este fenómeno debe realizarse lo siguiente:

Para las fuentes de calor de la mesa

■ Cuando la fuente de calor esté fría, retírela de la mesa (Ver figura 25).
■ Con un destornillador de estrella realice 2 giros al tornillo del regulador de aire primario en sentido contrario a las manecillas del reloj (Ver figura 26).
Al hacer esto, el regulador de aire primario baja y se genera más espacio. (Ver figura 27)
■ Vuelva a poner la fuente de calor y verifique al encender el quemador que las puntas amarillas si han desaparecido.
Si el fenómeno aun se presenta repita la operación anterior y verifique nuevamente hasta que las puntas amarillas hallan desaparecido.

I. Fuente de calor
2. Tornillo de regulador de aire primario
3. Regulador de aire primario

Figura 25

Figura 26

Para la Fuente de Calor del horno

■ Cuando el difusor de calor se encuentre frío, retírelo. Para hacer esto debe moverlo hacia atrás (ver figura 28) y luego levántelo. (Ver figura 29).
■ Con un destornillador afloje el tornillo del regulador de aire primario, desplace el regulador hacia adelante entre 1 y 2 milímetros y apriete el tornillo nuevamente. (Ver figura 30).
■ Verifique nuevamente encendiendo el quemador si las puntas amarillas han desaparecido.
Si el fenómeno aun se presenta repita la operación anterior y verifique nuevamente hasta que las puntas amarillas hallan desaparecido.

I. Fuente de calor
2. Tornillo
3. Regulador de aire

DIFUSOR DE CALOR

Figura 28

Nota: Para saber con claridad la ubicación del quemador en la estufa vea la página 44, figura 80

Desprendimiento de llama

Fenómeno caracterizado por la separación de llamas de los puertos de la cabeza de la fuente de calor, es ocasionado por exceso de aire primario. Para corregir este fenómeno deben seguirse las operaciones realizadas del fenómeno de puntas amarillas pero girando el tornillo en el sentido de las manecillas del reloj para las fuentes de calor de mesa y para el quemador del horno se debe desplazar el regulador del aire hacia atrás.

Verifique nuevamente encendiendo el quemador si el desprendimiento de llama ha desaparecido.
Si el fenómeno aun se presenta repita la operación anterior y verifique nuevamente hasta que el desprendimiento haya desaparecido.

INSTRUCCIONES DE USO Y MANTENIMIENTO (Usuario)

Descripción del producto y sus partes

Partes de la estufa

I. Cubierta de vidrio (según referencia)
2. Resistencia tubular (según referencia)
3. Bujía del encendedor electrónico
4. Fuente de calor de gas de mesa
5. Parrilla de mesa
6. Interruptor del encendido electrónico y luz del horno (ubicación según referencia)
7. Bombillo piloto del encendido del horno (según referencia)
8. Interruptor encendido gratinador (según referencia)
9. Perillas encendido fuente de calor de gas de mesa
10. Perilla de temperatura del horno
II. Perilla de la resistencia superior e inferior del horno (según referencia)

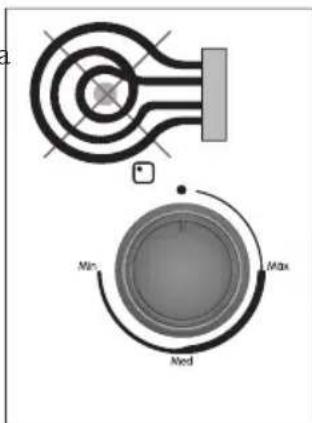

12. Perillas de encendido de la resistencia tubular (según referencia)
13. Resistencia superior (según referencia)
14. Empaque de caucho siliconado
15. Entrepaño del horno
16. Resistencia inferior (según referencia)
17. Difusor (según referencia)
18. Vidrio templado
19. Puerta del horno
20. Manija

1. Espaldar (según referencia)
2. Canal de desfogue (según referencia)
3. Cadena de anclaje
4. Sistema de desfogue
5. Tapa trasera superior

Dimensiones de la estufa (Según referencia)

Referencias	Dimensiones en milímetros
	Alto A	Ancho B	Profundo C
L-50 Vidrio superior	930	510	978
L-50 Espaldar		5101004	623

Accesorios de las estufas:

1. Entrepaños (1 unidad) / 2. Parrillas (Todo gas: 2 unidades) 3. Manual (1 unidad)

IMPORTANTE

Las imágenes contenidas en este manual pueden ser diferentes al producto original y su único objetivo es ayudar a mejorar la comprensión del contenido escrito del mismo.
Es normal que por el uso se presenten burbujas en la superficie de las fuentes de calor; este fenómeno no afecta el funcionamiento del producto. En efecto, esta novedad queda excluida de garantía.
Si su producto es una estufa, apague todas las fuentes de calor y espere un tiempo mínimo de 10 min antes de bajar el vidrio superior (según referencia), ya que este puede romperse al entrar en contacto con superficies calientes.
■ Evite que los recipientes, planchas asadoras y otros elementos utilizados para realizar la cocción de los alimentos entren en contacto con las perillas durante el tiempo de cocción.
El mínimo diámetro del recipiente que puede usarse sobre los puestos de cocción es de 10 cm.
No utilice recipientes con un diámetro menor al especificado, ya que puede provocar volcamiento y generar derrames de líquidos calientes.
El máximo diámetro del recipiente que puede usarse sobre los puestos de cocción de la mesa debe ser de 26 cm siempre y cuando no se utilicen más de dos recipientes. Esto con el fin de garantizar que estén centrados con respecto a los quemadores.
Si su producto es una cubierta con ancho entre 66 y 76 cm el diámetro máximo a utilizar es de 24 cm.
Si su producto es una cubierta con ancho entre 50 y 60 cm el diámetro a utilizar es de 20 cm. Si el recipiente es mayor a 20 cm, evite utilizar las fuentes de calor cercanas a las perillas.
Para las fuentes de calor tres fuegos (según referencia), utilice recipientes con mínimo 14 cm de diámetro, con el fin de garantizar la estabilidad y tener una eficacia de calentamiento adecuada. Cuando el recipiente es de un diámetro menor se genera inestabilidad y perdidas de calor alrededor del mismo.
■ Evite usar recipientes con base cóncava, convexa o con bordes salientes, ya que al desplazarse se pueden desestabilizar fácilmente.
Evite utilizar recipientes mayores a 20 cm cerca de las perillas del producto para evitar el derretimiento. En caso de utilizar un recipiente de mayor diámetro, se recomienda usar los puestos donde se localice la fuente de calor rápida.
Si se utilizan varios puestos de manera simultanea revise que el diámetro del recipiente no exceda los 20 cm.
En caso de utilizar dos puestos para cocción, procure colocar los recipientes en disposición diagonal, con el fin de disminuir el riesgo de contacto del recipiente frontal o lateral con las perillas.

OPERACIÓN Y FUNCIONAMIENTO

Verifique que el producto esté instalado de acuerdo a las instrucciones generales contenidas en este manual.
Para su correcto funcionamiento este producto requiere ser ajustado de acuerdo a las condiciones locales de presión atmosférica y temperatura ambiental.
Asegúrese que el producto esté bien ventilado, mantenga abiertos los espacios naturales para ventilación.

Cómo encender las fuentes de calor de mesa

Las perillas se deben encontrar siempre en posición de APAGADO (Ver figura 34).
Gire la válvula de paso hasta la posición ABIERTO, (Ver figura 35).
Verifique antes de encender la fuente de calor que la tapa este correctamente ubicada y ajustada a ésta, cómo se muestra en la figura 44, página 26 o también en la figura 36.
■ Presione el interruptor del encendedor eléctrico si el producto lo posee (Ver figura 37).
Si el producto no posee encendido automático tenga lista la fuente de ignición (cerilla, encendedor) y acerquela a la fuente de calor (Ver fi gura 38).

Max

Figura 34

ABIERTO CERRADO

Figura 35

Tapa Fuente de calor CORRECTO Tapa Fuente de calor INCORRECTO

Figura 36

Presione la perilla y gírela en el sentido contrario a las manecillas del reloj hasta la posición de flujo mínimo, si el producto no posee interruptor de encendido y el producto se encuentra especificado con la función de encendido automático al presionar y girar la perilla se genera la chispa necesaria para la ignición. Una vez encendida la fuente de calor, suelte el interruptor y ubique la perilla en la posición deseada para el proceso de cocción (Ver figura 39).

- Cuando termine, gire la perilla en el sentido de las manecillas del reloj hasta la posición de APAGADO (Ver figuras 40 Y 41).

1. Posición Mínimo
2. Posición Máximo
3. Posición Apagado

■ Cuando en el proceso de la combustion de la fuente de calor se presenten puntas amarillas o desprendimiento de llama, siga las instrucciones descritas en las instrucciones de puntas amarillas página 19 y en desprendimiento de la llama página 20, según sea el caso.

Max Min

Figura 39

① ② ③ Max Min

Figura 40

Uso de plancha asadora (Según referencia)

■ Antes de utilizar la plancha asadora por primera vez, limpie con una servilleta de papel y aceite de cocina toda la superficie del antiadherente y precaliente por 1 o 2 minutos.
Garantice que la plancha asadora quede ubicada de manera correcta sobre la superficie de la parrilla.

IMPORTANTE

Evite riesgos, deje enfriar totalmente la plancha para proceder a limpiarla
Realice su limpieza con un paño suave y no con esponjas abrasivas
No utilice instrumentos metálicos o cortapunzantes para remover los residuos producto de la cocción.
Si la grasa es difícil de remover, realice la limpieza con agua caliente para permitir una mejor y rápida remoción de las partículas de grasa y suciedad.
No corte los alimentos dentro del producto. Utilice sólo utensilios de nylon, plásticos o madera.
■ Evite el contacto con agua fría mientras la pieza esté caliente

Cómo operar las resistencias eléctricas en los productos mixtos o eléctricos

Resistencias eléctricas tubulares (Según referencia)

En la posición ALTO o Max, el plato opera a su máxima potencia nominal, encendiendose totalmente.
En la posición MEDIO o Med, se apaga la resistencia exterior y queda encendida solamente la interior
En la posición BAJO o Min, se encienden las dos resistencias, pero esta vez a una potencia mínima en relación con la posición nominal.
Para apagar totalmente la resistencia tubular, la perilla debe quedar en la posición de APAGADO. (Ver figura 42)

Min Max Med

Figura 42

Como operar las resistencias blindada (Según referencia)

Los platos blindados no se calientan por partes como los platos tubulares, en éstos el calor se distribuye uniformemente sobre la superficie metálica y la temperatura alcanzada por éste dependerá de la posición de las perillas.
En la posición ALTO o Max, el plato opera a su máxima potencia nominal y la descarga de calor es mayor.
En la posición MEDIO o Med, el plato opera totalmente, pero a una temperatura un poco menor, suficiente para continuar la cocción de los alimentos después de haber alcanzado la temperatura de ebullición en la posición alto.
En la posición BAJO o Min, el plato opera a una potencia y temperatura mínima.
Para apagar totalmente el plato blindado, la perilla debe quedar en la posición de APAGADO ( )

Top Perin Left Right

Figura 43

Recomendaciones sobre el manejo de las resistencias eléctricas

En lo posible siempre tape los recipientes, con el fin de disminuir el tiempo de cocción de los alimentos.

Utilice recipientes de tamaño igual o mayor a la superficie de las resistencias eléctricas, además éstos deben tener un fondo plano con el fin de obtener mínimos tiempos de cocción y de consumo de energía.

No olvide apagar las resistencias eléctricas antes de retirar los recipientes, para evitar el desperdicio de energía. En los platos tubulares un minuto antes; en los platos blindados aproximadamente cuatro minutos antes.

ADVERTENCIAS

La ubicación incorrecta de la tapa sobre la fuente de calor puede ocasionar mala combustión y deterioro de la fuente de calor de aluminio. Los daños son ocasionados a la fuente de calor por la inadecuada manipulación. (Ver figura 44).

Correcto Incorrecto

Figura 44

Las partes externas de su producto pueden alcanzar altas temperaturas durante su funcionamiento, por lo que debe mantener a los niños alejados y evitar el contacto directo con las partes, se recomienda utilizar guantes o elementos de protección.
Si al momento de cocinar siente síntomas tales como mareos, dolor de cabeza, somnolencia, fatiga, entre otros; suspenda el proceso de cocción y haga revisar la instalación de su producto por personal calificado.
■ Evite derrame de líquidos y poner recipientes mojados sobre las resistencias eléctricas tubulares a la hora de la cocción.

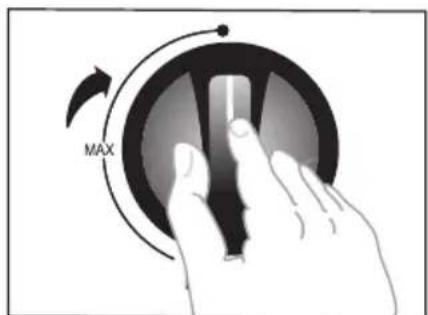

Al operar el interruptor del encendedor electrónico de las fuentes de calor de gas, éste no debe mantenerse presionado continuamente por mas de 12 segundos. La bujía que otorga la chispa a la fuente de calor de gas podría deteriorarse y reducir su vida útil.
En el evento que se extingan accidentalmente las llamas de la fuente de calor, gire la perilla en la posición de APAGADO y no intente volver a encenderla por lo menos durante un minuto.
- Cuando haya terminado de utilizar las fuentes de calor de gas del producto, recuerde siempre:
- Que la perilla esté en la posición de APAGADO (Ver figura 45).
- Que el maneral de la válvula de paso esté en la posición de CERRADO (Ver figura 460).

MAX

Figura 45

ABIERTO CERRADO

Figura 46

No permita que la manguera de suministro de gas tenga contacto con la parte posterior de la estufa debido a las altas temperaturas que ésta posee.

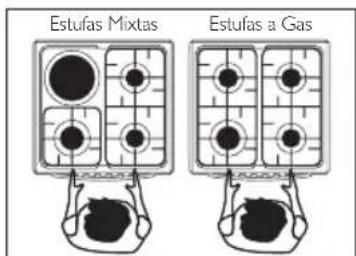

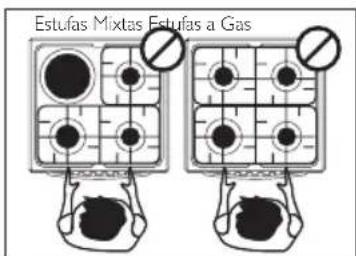

Las parrillas de la estufa deben estar siempre en posición vertical de cara al usuario como indica la figura 48. Si por el contrario están en posición horizontal como muestra la figura 49, esto generaría inestabilidad en los utensilios de cocina y ocasionarían accidentes

Estufas Mixtas Estufas a Gas

Figura 48

Estufas Mixtas Estufas a Gas

Figura 49

Como encender la fuente de calor del horno

RECOMENDACIONES

Revise periódicamente que la fuente de calor se encuentre encendida a través de la perforación frontal del difusor, si por algún fenómeno anormal la fuente de calor se apaga durante el proceso de cocción, éste no cuenta con un sistema de termoprotección que impida el paso de gas a la fuente de calor principal. En caso de que esta situación llegue a presentarse, lleve la perilla de control de temperatura hasta la posición de CERRADO, abra la puerta del horno y no intente encenderlo hasta después de transcurridos 5 minutos cuando la concentración de gas se haya reducido a niveles que no generan riesgo.

Abra la puerta del horno. Localice la perforación para la ignición en el centro del difusor. (Ver figura 50).
■ Prenda un encendedor manual o cerilla y acérquelo a la perforación de ignición ubicado en la zona delantera del difusor. (Ver figura 51).

I. Dispositivo de ignición

1. Perforaciones de ignición en el difusor

■ Presione la perilla y gírela hasta una de las posiciones de temperatura especificadas sobre la tapa de control según sus necesidades (Ver figura 52).
■ Conserve la llama en el tubo difusor hasta que la fuente de calor esté completamente encendida y estable. Verificar a través de las perforaciones delanteras o en la perforación frontal según referencia (Ver figura 53).

I. Llama en perforación de Ignición

• Cuando el proceso de cocción haya terminado, gire la perilla de control hasta la posición de cerrado. (Ver figura 54).
  Cuando se requiera revisar el estado de los alimentos que esté preparando, hágalo preferiblemente con ayuda de la luz del horno presionando el interruptor hacia abajo, y si es necesario abrir la puerta del horno, gire la perilla de control hasta la posición de máxima temperatura para impedir que la temperatura descienda demasiado y suceda el apagado accidental de la fuente de calor durante el cierre de la puerta. (Ver figura 55). Según referencia.

Este icono indica que a partir del mismo se activa el flujo de gas, para posteriormente encender el quemador con el encendido electrónico o manual (según referencia).

Elección de temperatura para preparar alimentos (En el horno a gas)

Cualquier desviación en cuanto a cantidades y temperaturas, ocasionará que la receta no cumpla con los tiempos y temperaturas indicados en la figura 56. Para la preparación de los alimentos ubique el entrepaño en el centro del horno.

Nota: Realizar un precalentamiento del horno durante 15 minutos antes de ingresar el alimento a preparar

Figura 56

Recomendaciones para la cocción de alimentos

Se puede llegar a requerir mayor tiempo de cocción en la preparación de los alimentos de acuerdo al gusto.
■ Los alimentos que requieran de refrigeración ( carnes, pescados y aves ), para la preparación deben estar previamente descongelados y porcionados.
- Utilizar recipientes que permitan la recirculación adecuada del calor al interior del horno.
El tiempo y la cantidad indicada para la preparación de tortas, aplica para mezclas listas para hornear.

Las resistencias del horno eléctrico

■ Identifique los controles. El horno se opera mediante las dos perillas centrales en la tapa suiche: La perilla de posición de fuente de calor y la de temperatura (Ver Figura 57).
■ Precaliente el horno girando la perilla de posición de fuente de calor en el sentido de las manecillas del reloj hasta la posición de ABAJO y la perilla de temperatura hasta la posición de 200°C. El bombillo piloto se encenderá indicando que la resistencia está en funcionamiento.
■ Después de un período de precalentamiento de aproximadamente 15 minutos, la resistencia y el bombillo piloto se apagarán automáticamente, indicando que la temperatura ha llegado a 200°C.
Introduzca el alimento a hornear, tratando de mantener la puerta abierta el menor tiempo posible para evitar pérdidas de calor. El bombillo piloto y las resistencias se encenderán de nuevo para compensar la pérdida de calor causada por la puerta abierta y por la menor temperatura del alimento que se introdujo.
■ Después de cerrar la puerta, gire la perilla de ajuste hasta la posición que señale la temperatura deseada.
■ Encienda la(s) resistencia(s) que necesite, seleccionando una posición con la perilla correspondiente.
■ Transcurrido algún tiempo, el termostato apagará automáticamente la(s) resistencia(s) y el bombillo piloto, indicando que dentro del horno hay una temperatura igual a la señalada en la escala de temperatura.
A partir de este momento el bombillo piloto se encenderá y apagará alternativamente, mientras transcurre el tiempo de horneado, según la receta. Cuando el alimento esté horneado, regrese ambas perillas a la posición APAGADO.

Recomendación para la cocción

Usted puede seleccionar tres estados de encendido diferentes:

-ARRIBA-ABAJO ◆: Las resistencias superior e inferior se encienden simultáneamente.

-ABAJO ▼: Se enciende la resistencia inferior únicamente

-ARRIBA ▲: Se enciende la resistencia superior únicamente

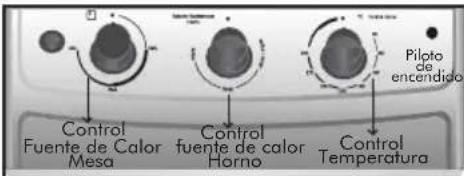

Control Fuente de Calor Mesa Control fuente de calor Horno Control Temperatura Piloto de encendido

Figura 57

Equivalencias de temperatura en el horno eléctrico

■ Esta tabla es útil para que interprete las temperaturas sugeridas en las recetas de cocina de sus alimentos. (Ver tabla 5)

Temperatura en °F	Temperatura en °C
158	70
212	100
266	130
320	160
374	190
428	220
482	250
536	280

Resistencia de gratinado (Según referencia)

Si desea gratinar, una vez haya terminado su proceso de cocción, gire la perilla de control del gas hasta la posición de CERRADO y realice lo siguiente:

■ Oprima el interruptor de gratinado ubicado en la tapa suiche. (Ver figura 58).

Inmediatamente se encenderá la luz piloto indicando que se dio inicio a la operación de gratinado, éste es un dispositivo indicador que permite ver cuando está energizada la resistencia.

Si el modelo la posee; gire la perilla de control de temperatura de gratinado hasta la posición máxima (Ver figura 59).

Interruptor Gratinador

Figura 58

Switch Selector Switch Combust Home

Figura 59

■ Antes de gratinar el alimento precaliente el horno con la puerta cerrada durante 5 minutos. Esto es importante para obtener un gratinado rápido y uniforme.

■ Abra la puerta del horno e introduzca el alimento que se desea gratinar, ubicándolo en la zona localizada exactamente debajo de la resistencia de gratinado (Ver figura 60).

Para Estufas el gratinado en el horno deberá realizarse con la puerta entre cerrada. (Ver figura 61)
■ Controle el tiempo de gratinado de acuerdo a las recomendaciones existentes para el alimento.
Una vez terminado el tiempo de gratinado, si el modelo la posee, lleve la perilla de control de temperatura a la posición de APAGADO y desactive el interruptor de gratinado ubicado en la tapa suiche de lo contrario sólo desactivando el interruptor finaliza la operación de gratinado, recuerde verificar que la luz piloto se encuentre apagada. (Ver figura 62)

Recomendaciones para el gratinado

La operación de gratinado debe realizarse en un tiempo igual o menor a 15 minutos ya que el alimento se puede quemar superficialmente. (Ver figura 63)
■ Evite extraer el alimento para visualizar el estado del gratinado. Se recomienda encender la luz del horno para la operación de supervisión. (Ver figura 64). Según Referencia.
■ Cuando se emplea la resistencia de gratinado, debe tenerse cuidado con las superficies calientes. (Ver figura 65)
Sí sólo se desea gratinar, precaliente siempre el horno durante 5 minutos. La altura de la bandeja o parrilla dependerá del tamaño del alimento que desee hornear, teniendo en cuenta que éste debe quedar ubicado lo más cercano posible a la resistencia de gratinado ubicada en la parte superior interna del horno. (Ver figura 66)

■ El piloto del interruptor siempre debe estar apagado cuando no se realice ninguna operación de cocción o gratinado.
Realice el gratinado una vez haya terminado el proceso de cocción del alimento (fuente de calor a gas).
■ Ubique el alimento lo más próximo a la resistencia gratinadora
■ Una vez terminado la operación de gratinado, regrese el interruptor del gratinador a la posición de apagado.
En las estufas el sistema de evacuación de humos se encuentra en la zona trasera, por lo tanto se debe apagar previamente el quemador del horno, para realizar una operación de gratinado.
■ Solamente las referencias que están configuradas con gratinador tienen la opción de dorar

ADVERTENCIA

En ningún caso deben utilizarse simultáneamente la fuente de calor de gas y la resistencia de gratinado (Ver figura 67).

Sugerencias para utilizar el horno de gas o eléctrico

Nunca utilice moldes del mismo tamaño del espacio interior del horno, deje una distancia de 5 cm entre el molde y las paredes del horno para facilitar la circulación del aire caliente.
Si va a preparar alimentos pequeños como por ejemplo: galletas. Utilice moldes pequeños, espaciados 1 o 2 cm entre sí, para facilitar la circulación del aire caliente.
■ Ubique los entrepaños en las guías del centro del horno, procure no hacerlo en la guía inferior ya que los alimentos estarán a temperaturas muy altas
■ Procure que el molde no esté pintado de negro.

Recomendaciones sobre el manejo de las válvulas

Las válvulas son accesorios delicados que deben manejarse con mucho cuidado, no sólo en su transporte y almacenamiento, sino durante su uso. He aquí algunas recomendaciones:

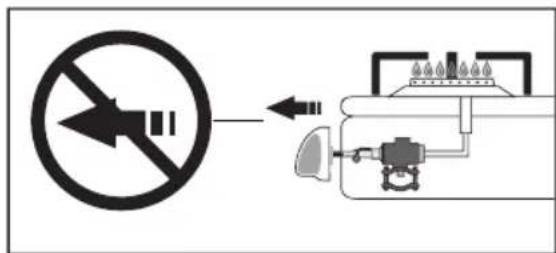

No haga fuerza a las perillas más allá del tope de ABIERTO y CERRADO (Ver figura 68).

No hale las perillas, porque el cono interno podría desacomodarse y originar fugas de gas (Ver figura 69).

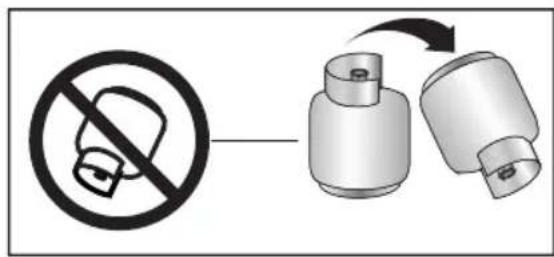

Cuando el cilindro de gas se agota, no lo invierta tratando de obtener un poco más de gas, porque en el fondo se van sedimentando suciedades, solventes con arena, que al pasar a las válvulas las rayan quitándoles la grasa lubricante, dando lugar a escapes posteriores (Ver figura 70).

Las válvulas deben permanecer en su interior limpias de grasas y derrames originados por la cocción de alimentos. El depósito de residuos puede afectar el buen funcionamiento de las mismas (Ver figura 71).

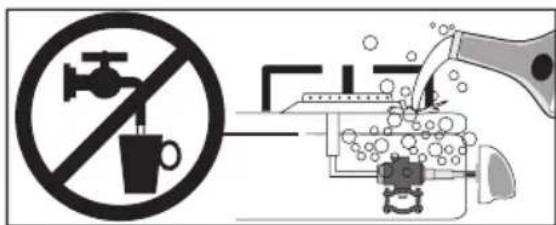

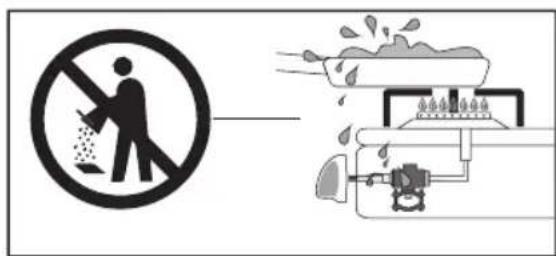

■ Durante las labores de limpieza, debe evitarse la caída de agua y jabón dentro de la válvula (Ver figura 72).

Consejos en caso de fuga de gas

■ Abra puertas y ventanas permitiendo ventilar la casa, especialmente el lugar donde se ha producido la fuga y concentrado el gas.
■ Evacue el lugar mientras desaparecen los gases y se haya controlado la situación
■ Evite encender fósforos, prender o apagar luces, manipular enchufes, ya que éstos producen chispas y son fuente de ignición.
Si la fuga es el cilindro, evite usarlo; retírelo a un lugar ventilado y trate de ponerle el regulador ya que éste le servirá como tapón.
Si hay fuego, éste debe apagarse inmediatamente o llamar a los bomberos

PREVENCIÓN Y CUIDADOS

■ Evite colocar sobre los elementos calefactores objetos que puedan interesar a los niños, podrían accidentarse tratando de alcanzarlos. Coloque las asas de los utensilios de cocina de modo que queden por fuera del alcance de éstos. No permita que los niños manipulen las perillas del producto y jueguen con ellas.
■ Evite almacenar cerca del producto detergentes y sustancias inflamables de ningún tipo (tiner, gasolina o blanqueadores, entre otros).
■ Use ropa apropiada, las prendas sueltas o adornos colgantes pueden originar accidentes al cocinar.
Si percibe olor a gas en el ambiente cierre la válvula de paso, ventile el lugar, no accione interruptores eléctricos, no encienda otro tipo de electrodomésticos y proceda a ubicar la fuga. Para ésto utilice agua jabonosa en las uniones y donde observe burbujas proceda a hacer nuevamente la unión; vuelva a verificar que no haya quedado fuga con la prueba de agua jabonosa. IAMÁS UTILICE LLAMA PARA TAL FIN.
Si el suministro de gas es con cilindro (Gas Licuado de Petroleo GLP y el contenido se está acabando, pueden aparecer puntas amarillas en la llama de la fuente de calor; si ésto sucede cambie inmediatamente el cilindro por uno lleno ya que estas puntas pueden generar deposición de hollín o tizne y producir monóxido de carbono, gas muy tóxico.
■ Evite el contacto con las resistencias eléctricas y áreas adyacentes, cuando éstas se encuentren encendidas; podrían producir quemaduras aunque su apariencia no sea enrojecida.
■ Durante y después del uso, no permita que paños de cocina permanezcan cerca de las resistencias eléctricas o fuentes de calor de gas.
■ Este producto no se debe usar como sistema de calefacción en el ambiente.

Cuidados de las resistencias eléctricas

Para resistencias eléctricas blindadas

■ Antes de usar las resistencias eléctricas blindadas por primera vez, deben ser encendidas durante cinco minutos sin ningún recipiente sobre ellas y con la perilla a la máxima potencia.
■ Evite en lo posible el contacto de sal con la superficie de la resistencia eléctrica blindada, ya que puede oxidarla.
■ Una vez a la semana, rociar con unas gotas de aceite la superficie de la resistencia eléctrica blindada.
■ Evite derrames de líquidos y poner recipientes mojados sobre las resistencias eléctricas blindadas a la hora de la cocción.

Para resistencias eléctricas tubulares

■ Evite derrames de líquidos y poner recipientes mojados sobre las resistencias eléctricas tubulares a la hora de la cocción.

Cuidados del porcelanizado

El acabado o recubrimiento final del producto está hecho con el proceso de porcelanización a altas temperaturas. El esmalte porcelanizado es casi inalterable bajo uso normal y conservará su brillo y color por muchos años atendiendo las siguientes recomendaciones:

■ Evite toda clase de golpes en las superficies porcelanizadas, especialmente en bordes y esquinas.
■ Evite que sobre el porcelanizado caliente se derramen líquidos hirviendo (aceites, salsas, almíbares o jarabes).
Los jugos cítricos, vinagres fuertes o aliños concentrados, aún en frío, pueden atacar el porcelanizado. Por lo tanto, evite que éstos se acumulen sobre su superficie y mucho menos si se encuentran calientes.

Cuidados del acero inoxidable

Es normal que durante el uso de su producto, se presente amarillamiento en las zonas cercanas a las fuentes de calor. Esta situación se puede presentar con mayor frecuencia se el producto está expuesto a corrientes de aire durante el proceso de cocción; a continuación le damos algunas recomendaciones para limpiar su producto si se presenta este fenómeno:

Utilice esponjas sintéticas deslizándola en la dirección del acabado de la lámina de la mesa para no alterar el acabado.
■ Mezcle sal de cocina con vinagre blanco hasta formar una pasta, aplique y frote con un paño suave sobre la zona decolorada, enjuague y limpie, repita el proceso si es necesario.
■ También puede utilizar desoximetal en cual puede aplicar frotándolo con un paño húmedo y siguiendo las recomendaciones que tiene el envase del producto. Este producto lo puede adquirir en nuestros centros de servicio.

Nota: Tenga en cuenta que por ser un fenómeno normal de uso, ésta situación no ésta cubierta por la garantía.

Cuidados con la parrilla en hierro fundido (según referencia)

Las parillas en hierro fundido le otorgan al producto mayor estabilidad para los recipientes y una mayor durabilidad, sin embargo, por su alta resistencia mecánica, el material es más fragil que el de las parrillas convencionales, por lo cual evite dejar caer las parrillas de hierro fundido, ya que pueden fracturarse y esta situación no será reconocida en la garantía del producto.

LIMPIEZA

Mantenga limpia la tapa de la fuente de calor y las superficies alrededor de ésta. La suciedad, la grasa derramada y otros materiales inflamables son fuentes de riesgo. Recuerde la periodicidad en la limpieza y desobstrucción de los orificios de las fuentes de calor.
■ Antes de hacer el aseo debe esperar el tiempo necesario para su enfriamiento; para la limpieza use solamente paños secos y de tejido liviano.
No se debe realizar la limpieza con toallas muy húmedas

Limpieza de las fuentes de calor

Si son en hierro porcelanizado tenga en cuenta los mismos cuidados de la mesa porcelanizada. Si son en latón, para su limpieza déjelos en agua, con jabón lavaplatos y limón desde la noche anterior y luego proceda a lavarlos con una esponja no metálica.
Para la limpieza de las fuentes de calor de aluminio utilice jabón de cocina y frote la superficie sucia con una esponjilla suave, nunca utilice esponjillas metálicas que puedan rayar las fuentes de calor. Evite derrames en la zona con acabado rugoso de las fuentes de calor, allí se dificulta en gran medida la limpieza.

Limpieza del acero inoxidable

Cada que ocurra un derrame deberá limpiarse y no dejar acumular los derrames, ya que ante un nuevo calentamiento del artefacto, se aumentará la adhesión del derrame al metal, haciendo más difícil su limpieza.
Las áreas más próximas a las fuentes de calor tienden a presentar un oscurecimiento cuando no se ha hecho la limpieza con frecuencia. En este caso para recuperar brillo, es necesaria una limpieza a fondo con una esponja no metálica o su equivalente.
Mantener siempre la superficie libre de impurezas, grasas, entre otros. Lo importante es que la superficie esté siempre en contacto con el oxígeno del aire.
■ Evitar el uso de limpiadores con sustancias que contengan compuestos de cloro, recordar siempre que el cloro y en general lo halógenos son los principales enemigos del acero inoxidable.

- Cuando se esté en ambientes salinos (lugares como en la costa), la limpieza de la superficie debe ser con mayor frecuencia para evitar incrustaciones de cloruro de sodio (sal marina) presente en el ambiente.

Limpieza resistencias eléctricas tubulares (Según referencia)

Nunca utilice objetos punzantes tales como: cuchillos, tenedores, entre otros, para remover restos de alimentos endurecidos sobre la superficie. Retírelos con un paño o esponja no abrasiva.
Para evitar riesgos de inducción, cuando sea necesaria la limpieza de su plato blindado, desconecte el producto de la red de suministro de energía antes de iniciar la operación de limpieza.
Si eventualmente se derrama algún líquido sobre la resistencia, deberá secarse con un paño.

Las resistencias eléctricas tubulares

No utilice objetos punzantes como navajas y cuchillos, para quitar restos de alimentos sobre la superficie de las resistencias eléctricas tubulares.
Para evitar riesgos de inducción, cuando sea necesaria la limpieza de su plato tubular, desconecte el producto de la red de suministro de energía antes de iniciar la operación de limpieza.

Limpieza del porcelanizado

El porcelanizado es más resistente cuando la lámina se encuentra fría; por lo tanto, déjela enfriar antes de proceder a la limpieza.
■ Haga la limpieza con detergente o jabón, utilizando paños o esponjas plásticas. No utilice productos abrasivos.

Limpieza del interior del horno con superficie de limpieza continua (Superficie catalítica). Según producto y referencia.

Este tipo de superficie es de un acabado especial que permite que las salpicaduras presentadas durante el proceso de cocción sean absorbidas; por tanto no debe ser limpiada con jabones desengrasantes, polvos abrasivos u objetos punzantes, ya que se pueden causar daños permanentes en el acabado.
Para limpiar la superficie salpicada, use un paño suave con agua y séquela sin frotar con una toalla de papel. Este procedimiento le permite remover los depósitos excesivos de grasa.
■ Después de realizada la limpieza podrá quedar una mancha, lo cual es normal en este tipo de hornos y no afecta el funcionamiento del acabado catalítico.

Limpieza del interior del horno con superficie lisa. (Según producto y referencia)

Siga las instrucciones indicadas para la limpieza del porcelanizado.

Aspectos ambientales

Empaque: Haceb procura, en sus nuevos productos, utilizar empaques cuyas partes sean fáciles de separar, así como materiales reciclables. Por lo tanto, las piezas de los empaques (protectores de icopor o poliestireno expandido, bolsas plásticas y caja de cartón) deben ser desechadas de manera consciente, siendo destinadas, preferiblemente a recicladores.

■ Producto: Este producto fue fabricado con materiales que pueden ser reciclados y/o reutilizados. Entonces, al deshacerse de este producto, busque compañías especializadas en desmontarlo correctamente.

- Eliminación: Al desechar este producto, al final de su vida útil, solicitamos que sea obedecida la legislación local existente y vigente en su ciudad o país, haciendo esto de la forma más correcta posible.

Por experiencia sabemos que algunas dificultades por mal funcionamiento de nuestro producto no se deben a fallas de éste, sino a uso incorrecto o mala instalación.

Por tal razón anotamos una lista de algunos de estos casos, para que usted pueda resolverlos fácilmente, evitando así intervenciones innecesarias por Servicio Técnico Haceb y especialmente la interrupción del servicio del producto mientras llega el técnico.

Las fuentes de calor no encienden

■ No llega gas a la fuente de calor

-Si la instalación posee una válvula de paso, verifique que esté completamente abierta.

-Si el suministro es con GLP (Gas propano) verifique el contenido del cilindro.

-Si la instalación es con tubería flexible (manguera), verifique que ésta no esté aprisionada por algún mueble u objeto.

-Verifique que el orificio de los inyectores no esté obstruido por grasas y derrames de alimentos; si lo están, límpielos y desobstrúyalos utilizando un alfiler.

-Verifique que la placa de especificaciones del producto que el tipo de gas señalado sea el mismo de la instalación.

-Verifique que la fuente de calor esté bien instalada.

■ Bujía del encendedor electrónico mal ubicada

-Verifique que la bujía esté posicionada verticalmente y que la chispa generada se dirija a la fuente de calor.

■ No llega suficiente gas a la fuente de calor

-Verifique en la placa de especificaciones del producto que el tipo de gas señalado sea el mismo de la instalación.

-Si la instalación es con tubería flexible (manguera), verifique que ésta no esté aprisionada por algún mueble u objeto.

-Verifique que la fuente de calor esté bien instalada.

-Verifique que el orificio de los inyectores no esté obstruido por grasas y derrames de alimentos; si lo están límpielos y desobstrúvalos utilizando un alfiler.

Se ven puntas amarillas en la llama y tizne en las ollas

■ Obstrucción de los orificios (puertos) de la fuente de calor

-Si la fuente de calor presenta una llama más grande de lo normal, la presión de suministro puede estar muy alta, llame a un técnico calificado y certificado para que verifique el regulador.

-Falta de aire primario.(Según producto y referencia)

-Verifique que los orificios (puertos) de la fuente de calor estén limpios y desobstruidos.

-Verifique la posición del regulador de aire primario; si aún puede abrirse más, hágalo.

(Ver puntas amarillas en página 19).

■ Ubicación del difusor y la tapa de la fuente de calor

-Verifique la correcta ubicación del difusor y la tapa de la fuente de calor. (Ver advertencia, sobre la ubicación correcta de la tapa sobre la fuente de calor figura 44, página 26).

■ Poco contenido del cilindro de GLP

-Si su instalación es con GLP (Gas propano) cámbielo por uno nuevo.

Las llamas se desprenden de la fuente de calor

■ Demasiado gas

-Si la fuente de calor presenta una llama más grande de lo normal y ruido (soplete), la presión de suministro puede estar muy alta, llame a un técnico calificado y certificado para que verifique el regulador.

■ Exceso de aire primario. (Según producto y referencia)

-Verifique la posición del regulador de aire primario, si aún puede cerrarse más, hágalo. (Ver desprendimiento de llama en instrucciones generales, página 20).

El encendedor electrónico no genera la chispa

■ Falta conectar el cable de suministro de corriente

-Conecte el cable, si no funciona, haga revisar el fluido eléctrico del tomacorriente por un técnico calificado y certificado. Si éste no es el problema llame a Servicio Técnico Haceb.

El encendedor electrónico está directo

El interruptor que opera el encendedor electrónico fue sometido a grandes derrames de líquidos.

Con ayuda de un secador de cabello, trate de secarlo direccionando el flujo de aire caliente sobre el interruptor por unos minutos, para evaporar el agua en su interior. Si no es posible solucionar el problema, desconecte el producto y llame a Servicio Técnico Haceb.

Por el envejecimiento normal de las resistencias, se generan unas pequeñas corrientes de fuga, que a pesar de ser percibidas, no representan ningún riesgo, pero sí son molestas.

Conecte el conductor verde de descarga a tierra del producto a la conexión de puesta tierra de la instalación eléctrica de la casa. Nunca conecte este cable al neutro, es peligroso.

Las resistencias eléctricas o el encendido electrónico no funcionan

■ El cable de suministro de potencia se encuentra desconectado o haciendo mal contacto.

Conecte e introduzca adecuadamente el enchufe en el tomacorriente y verifique la buena fijación. Si el tomacorriente no garantiza una buena conexión, debe cambiarse y garantizar que el cable de suministro no quede sometido a tensión.

Breaker disparado

Consulte a un técnico electricista calificado y certificado que le diagnostique si el breaker es el apropiado o hay un problema eléctrico diferente.

Nota: Si se percibe un leve cosquilleo al tocar una superficie del producto o vasija que esté sobre él, esto normalmente se denomina inducción.

Evite realizar llamadas innecesarias solicitando a Servicio Técnico Haceb. Tenga presente que si el producto esta bueno, Servicio Técnico Haceb le será cobrado aunque este se encuentre aun en el periodo de garantía.

El fabricante se reserva el derecho de modificar, sin previo aviso, las especificaciones del producto contenidas en este manual.

INSTRUCCIONES PARA CONVERSIÓN A DIFERENTES GASES

Instrucciones para convertir su producto de un gas a otro ( solo GLP Y GN)

La adaptación para utilizar otro tipo de gas debe ser realizada por personal técnico calificado, por la compañía de gas o por un representante del fabricante, donde el costo de este servicio corre por cuenta del usuario.
Por razones técnicas y de seguridad las piezas destinadas a la adaptación a otra familia de gases deben ser compradas en un centro de distribución autorizado por el fabricante.
■ Cualquier sello de seguridad destruido debe reconstruirse con previa verificación de los dispositivos.

Fuentes de calor de la mesa

■ Retire las fuentes de calor de la mesa.

■ Con una llave de copa (según sea el caso) retire los inyectores de cada uno de los quemadores, girando en el sentido contrario de las manecillas del reloj. Instale los inyectores que compró, teniendo en cuenta los diámetros indicados en la tabla 6. En esta operación debe emplearse sellante trabaquímica fuerza media para evitar fugas.

Diámetro de inyectores ( Utilice llave de 8 mm)

Diámetros de Inyectores [mm]
Tipo de gas	Quemador Semirapido	Quemador Rápido	Quemador Horno	Quemador tres fuegos
GLP	0,6	0,76	0,78	N/A
GN	0,91	1,14	1,18	N/A

Tabla 6

Figura 73

I. Tornillo regulador
2. Inyector

Nota: La manipulación del tornillo de regulación de aire debe ser realizada por personal técnico calificado.

Calibración y ajustes del tornillo bypass (Quemador del horno)

■ Retire la perilla que controlan el paso halándola con cuidado hacia el frente. (Ver figura 74).
■ Con la ayuda de un destornillador de longitud mayor a 3 pulgadas, de 1/8 de diámetro y de punta plana, lleve el tornillo hasta la posición indicada en la Figura 75 según sea el caso.
■ Desde esta posición ajuste el tornillo bypass girandolo anti horario según Figura 76.

TODOS LOS PAÍSES GN Posición inicial cerrado Posición final 1/2 gro GLP Posición final cerrado

Figura 76

Coloque nuevamente la fuente de calor y perilla en la posición original.
Verifique el funcionamiento de la fuente de calor tanto en flujo MÁXIMO como en flujo MÍNIMO.
Si en flujo MÍNIMO se presenta inestabilidad en la llama (se apaga) o con un funcionamiento semejante al flujo MÁXIMO, revise nuevamente la calibración del bypass.
■ Después de realizar la conversión del producto, no olvide pegar en un lugar visible la calcomanía PRECAUCIÓN que se encuentra en el interior de la bolsa de inyectores.
■ Guarde el inyector retirado para un posible cambio: en este caso deberá seguir de nuevo estas instrucciones y retirar la calcomanía de PRECAUCIÓN.

Pasos para cambio de inyector del horno

■ Cierre el paso de gas de la válvula principal. (Ver figura 77).
■ Abra la puerta del horno y retire el difusor de calor. (Ver figuras 28 y 29, página 20).

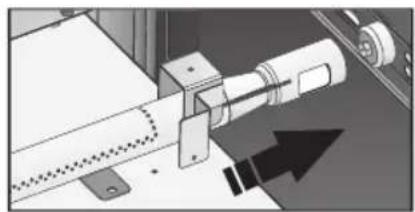

■ Desensamble los tornillos que fijan el quemador con un destornillador adecuado y retire el quemador halándolo hacia adelante. (Ver figura 78).
Por medio de una llave boca fija de 8 mm, visualice el inyector ubicado en la parte inferior del horno. Retírelo e instale el inyector que compró usando un sellante de trabaquímica fuerza media para evitar fugas. (Ver figura 79).
■ Regule la ventana de aire primario en el quemador, abriendo o cerrando ésta según el gas a utilizar. (Ver tabla 7) (Ver figura 80).

ABIERTO CERRADO

Tornillo Fuente de Calor Regulador de aire primario

Figura 80

Figura 77 Figura 78 Figura 79

	GN	GLP
Regulación de aire (mm)	5^+0_-1	9^+0_-1
Diámetro de inyector (mm)	1,18	0,78

Tabla 7

Ensamble de nuevo el quemador de tal forma que coincida concéntricamente el quemador con el porta inyector colocando los tornillos de acuerdo a la posición inicial. (Ver figura 78).

■ Ubique de nuevo el difusor de calor. (Ver figura 79) Verifique que la instalación del producto esté en óptimas condiciones.

■ Verifique el funcionamiento del horno, encendiendo la fuente de calor tanto en MÁXIMO como en MÍNIMO.

■ Después de realizar la conversión del producto, no olvide pegar en un lugar visible la calcomanía PRECAUCIÓN que se encuentra en el interior de la bolsa de inyectores.

■ Guarde el inyector retirado para un posible cambio. En este caso deberá seguir de nuevo estas instrucciones teniendo en cuenta que el ajuste del tornillo del bypass se realice de acuerdo a la (Figura 75) y retirando la calcomanía "PRECAUCIÓN".

• GARANTÍA • INSTALACIÓN

• MANTENIMIENTO PREVENTIVO

• REPARACIÓN • REPUESTOS

• RESPALDO

LÍNEA NACIONAL GRATUITA

01 8000 511 000

LÍNEA SERVICIO MEDELLÍN

255 21 00

Señor usuario, tenga en cuenta que cualquier reclamación relacionada con la calidad e idoneidad del producto puede tramitarla a través de las líneas telefónicas arriba descritas o por medio del correo electrónico: [e-mail]

Le recomendamos conservar la factura de compra de su producto para hacer efectiva su garantía.

www.haceb.com

Aplica sólo para Colombia

Activa ya tu garantía

y participa en el sorteo de una lavadora digital Haceb.

■ Actividad vigente desde el 1 de enero al 31 de diciembre del año en curso.
El sorteo se realizará durante los primeros 15 días de enero del año siguiente a la activación de la garantía y se llevará a cabo en las instalaciones de Industrias Haceb en Copacabana – Antioquia con la presencia de representantes del área de Contraloría, Mercadeo y Servicio Haceb.
El ganador será contactado con los datos suministrados en la activación de garantía y será publicado en la página web de Haceb.
Premio: Lavadora digital de 21 libras carga superior Haceb Ref. LAV AS 420 BL, o con características similares (sujeto a la disponibilidad del producto).
El periodo de garantía inicia desde la fecha de compra del producto.
La activación de la garantía solo dará derecho a participar en el sorteo diligenciando los datos en el formulario de la página web o llamando a la línea de Servicio.
■ Sorteo válido para Colombia.

Foto de referencia:
Sujeto a la disponibilidad del producto.

Haceb

Servicio

Haceb

más cerca

Este producto es fabricado por

INDUSTRIAS HACEB S.A.

COLOMBIA

Autopista Norte Calle 59 No. 55-80 km 13

Copacabana, Antioquia Tel: [phone]

Línea de Servicio Medellín: 255 21 00

Línea gratuita de Servicio Nacional:

01 8000 511 000

www.haceb.com

[e-mail]

VENEZUELA

Av. Francisco Miranda C. Cial. Centro Plaza Torre

C, piso 13 Oficina H Los Palos Grandes

Tel: [phone] Línea de

Servicio: 08001007272 Caracas.

ECUADOR

Av. Carlos Julio Arosemena km 2.5

Línea de Servicio: 1 8000 42232

Guayaquil.

PERÚ

Calle Manuel Gonzalez Olaechea N. 338 of 302

Urb. Limatambo San Isidro

Tel: [phone]

Línea de servicio: 0800 54 620 Lima.

MÉXICO

Av. Paseo de las Palmas No. 765, Desp. 202

Col. Lomas de Chapultepec, C.P. 11000 Del

Miguel Hidalgo Tel: [phone]

México D.F.

www.haceb.com
