4VS172BA - Lavavajillas LYNX - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO 4VS172BA LYNX

Consejos de seguridad .....

Familiarizándose con el aparato

Descalcificación del agua

Rellenar la sal descalcificadora

Reposición del abrillantador

Vajilla no apropiada .....

Colocación de la vajilla

Detergente

3 Cuadro de programas 15.....

5 Limpieza de la vajilla 16.....

6... Cuidado y mantenimiento 17...

7 Pequeñas averías de fácil arreglo 19

1. Avisar al Servicio de

9 Asistencia Técnica 22.....

10...Advertencias 23.....

1. . . Instalación del aparato 24. . . .

Consejos de seguridad

Al ser suministrado el aparato

• Verificar inmediatamente el estado del embalaje del lavavajillas por si presentara huellas de daños o desperfectos debidos al transporte. No poner en marcha un aparato en caso de presentar éste daños o desperfectos visibles. En caso necesario, consultar con el distribuidor.
• Eliminar y evacuar los materiales de embalaje según prescripción legal nacional.

Antes de la instalación de la máquina

• Efectuar la instalación y la conexión del aparato a la red eléctrica según se señala en las instrucciones de instalación y montaje.
  — Durante los trabajos de montaje del aparato, éste deberá permanecer desconectado de la red eléctrica.
• Cerciórese de que la instalación eléctrica de su vivienda dispone de una puesta a tierra debidamente instalada.
• Los valores de conexión de la red eléctrica tienen que coincidir con los detallados en la placa de características del aparato.
• No conectar nunca el aparato a la red eléctrica a través de un cable de prolongación.
• Los lavavajillas encastrables o integrables sólo deberán montarse debajo de placas encimeras de una pieza, fijadas con tornillos a los armarios adyacentes, a fin de asegurar su estabilidad.
• Tras el montaje del aparato, el enchufe de éste deberá ser accesible.

- Solo en algunos modelos: La caja de plástico que se encuentra en la toma de agua del lavavajillas incorpora una electroválvula. En el interior de la manguera de alimentación del agua se encuentran las tuberías y cables de conexión del lavavajillas. ¡No cortar la manguera ni sumergir la caja de plástico en el agua!

Advertencia:

Si el aparato no estuviera colocado en un hueco, de forma que uno de los laterales queda libre, habrá que revestir la zona de las bisagras de la puerta por razones de seguridad. (Peligro de sufrir heridas) Las cubiertas se pueden obtener como accesorio opcional en el servicio de asistencia técnica o en comercios especializados.

Funcionamiento diario

• Utilizar el lavavajillas exclusivamente para lavar la vajilla doméstica.
• No sentarse ni subirse encima de la puerta del lavavajillas: El aparato podría volcar.
• El agua de lavado que se encuentra en el interior del lavavajillas no es apta para el consumo humano o animal.
• No introducir ni agregar jamás disolventes en el lavavajillas. ¡Existe peligro de explosión!
• Abrir la puerta del lavavajillas con sumo cuidado durante el ciclo de lavado. ¡Existe peligro de que se produzcan fugas de agua!

es

En caso de haber niños en el hogar

• No permita que los niños jueguen con el lavavajillas o lo manipulen.
• Mantenga el detergente y el abrillantador fuera del alcance de los niños.
• Mantenga alejados los niños pequeños del lavavajillas abierto; en éste podrían encontrarse restos de abrillantador o detergente.

Seguro para niños\*

(* sólo disponible en algunos modelos) Obsévense atentamente las ilustraciones que figuran en la solapas.

40 Activar el seguro para niños (Pulsador de apertura de la puerta 4)

41 Abrir la puerta estando activado el seguro para niños 42 Desactivar el seguro para niños

En caso de avería

• Las reparaciones e intervenciones que fuera necesario efectuar sólo deberán ser efectuadas por técnicos especializados del ramo.
• Antes de efectuar cualquier trabajo de reparación o intervención en el aparato, deberá desconectarse éste de la red eléctrica. Para ello, extraer el enchufe de la toma de corriente tomándolo por el cuerpo y no tirando del cable.

Desguace de la vieja unidad

• Antes de deshacerse de su aparato usado, deberá inutilizarlo: Extraiga para ello el enchufe del aparato de la toma de corriente. Corte el cable de conexión del aparato y retírelo conjuntamente con el enchufe. Desmonte los cierres o cerraduras de la puerta o inutilícelos a fin de impedir que los niños, al jugar con la unidad, se encierren en la misma y se pongan en peligro de muerte (asfixia).
• Contribuya activamente a la protección del medio ambiente cuidándose de que su viejo aparato sea eliminado o desguazado de un modo respetuoso con el medio ambiente.

Advertencia:

Los niños podrían acceder al aparato y encerrarse dentro (peligro de asfixia) o provocar otras situaciones peligrosas. Por esta razón: Sacar el enchufe de acometida, cortar el cable de acometida y eliminarlo. Estropear el cierre de la puerta de forma que la puerta no se pueda cerrar.

Familiarizándose con el aparato

Antes de leer las presentes instrucciones de servicio, abrir la última página desplegable del manual con las ilustraciones relativas al cuadro de mandos y al interior del aparato.

Cuadro de mandos

1 Selector de programas
2 Posición de puesta en marcha
3 Desarrollo del programa
4 Tecla de apertura de la puerta
5 Interruptor principal (Conexión / Desconexión)
6 Vista general de programas
7 Piloto de aviso

Interior del lavavajillas

20 Brazo de aspersión superior
21 Cesto superior con soporte adicional para tazas y vasos *
22 Brazo de aspersión inferior
23 Filtros
24 Cesto inferior
25 Depósito de la sal descalcificadora del agua con piloto de aviso para la reposición *
26 Mando de ajuste de la dureza del agua
27 Cestilla para cubiertos
28 Depósito del abrillantador con piloto de aviso para la reposición
29 Cámara del detergente
30 Cierre de la puerta del lavavajillas
31 Placa de características

* solo en algunos modelos

Para la primera puesta en marcha comprar:

– Sal para descalcificar el agua
- Detergente
– Líquido abrillantador
Utilice exclusivamente productos aptos para lavavajillas.

es

Descalcificación del agua

Para lograr un resultado óptimo en el lavado de la vajilla, el lavavajillas necesita agua blanda, es decir, agua sin cal, de lo contrario se producen depósitos y manchas de cal sobre la vajilla, o incrustaciones de cal en el interior del aparato. Por esta razón, el agua de red con un grado de dureza superior a un determinado valor, tiene que ser descalcificada. Esto se efectúa mediante una sal especial en la instalación de descalcificación que incorpora el aparato. El ajuste de la instalación de descalcificación y la consiguiente cantidad de sal dependen del grado de dureza del agua de red que alimenta el lavavajillas.

Ajustar la instalación descalcificadora

• En caso de desconocer el grado de dureza del agua de red, deberá dirigirse a la empresa local de abastecimiento de agua o al Servicio de Asistencia Técnica.
• El valor a ajustar en la instalación descalcificadora se extrae del cuadro correspondiente a los grados de dureza.

Cuadro de los grados de dureza

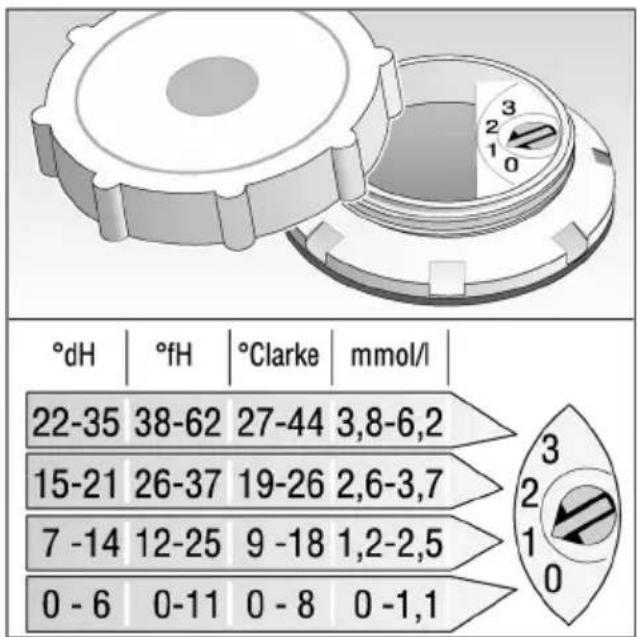

- Ajustar el valor adecuado a la dureza del agua local en el mando de ajuste 26 correspondiente.

Rellenar la sal descalcificadora

Efecto de la sal descalcificadora

Durante el ciclo de lavado, el lavavajillas transporta automáticamente la sal descalcificadora del depósito a la instalación descalcificadora del agua, donde se encarga de separar las partículas de cal contenidas en el agua. La solución calcárea es evacuada del lavavajillas. Una vez que se ha realizado esta operación, la instalación descalcificadora está lista para reiniciar un nuevo ciclo de descalcificación del agua. Este proceso de regeneración sólo funciona si la sal se encuentra disuelta en el agua.

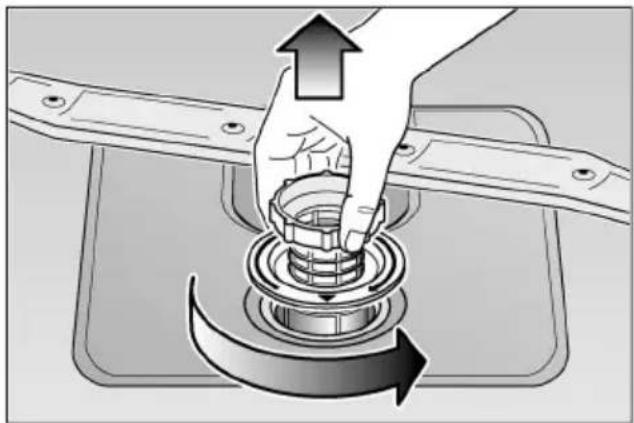

Abrir la tapa roscada del depósito de sal 25.

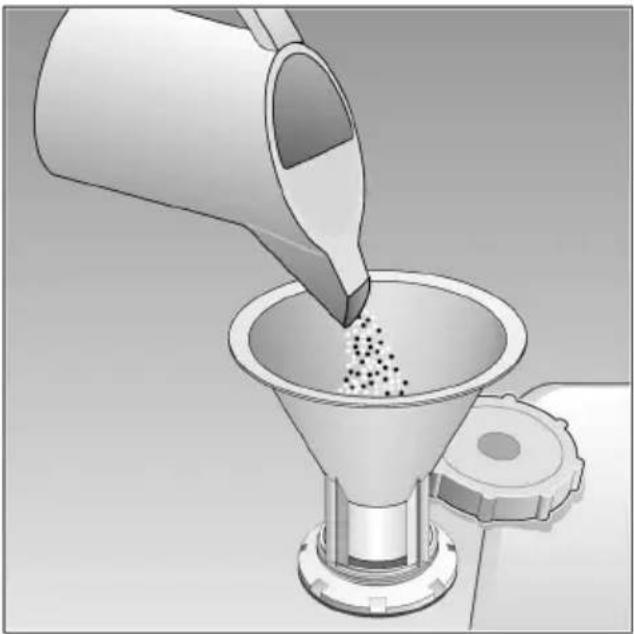

Antes de poner en marcha el lavavajillas por vez primera, verter aproximadamente un litro de agua en el depósito de sal.

Colocar a este efecto el embudo en la boca de llenado del depósito de sal.

Rellenar a continuación la sal en el depósito (cantidad máxima 1,5 kg), hasta que éste esté completamente lleno. Al introducir la sal en el depósito, ésta desplaza el agua contenida en el mismo, rebosando. Limpiar la zona de llenado de los restos de sal que pudiera haber y cerrar la tapa del depósito, prestando atención a no ladearla.

En caso de aparecer en la pantalla el valor «0», no hay que rellenar sal en la máquina, dado que el aparato, al no funcionar, tampoco necesita sal. Al aparecer en la pantalla los valores «1» a «3», hay que reponer sal en el depósito.

¡Atención!

¡No llenar jamás detergente en el depósito de sal! ¡La instalación descalcificadora del agua puede quedar destruida!

Piloto de aviso de la reposición de la sal

Tan pronto como desaparezca el punto de color de la tapa del depósito de sal 25, hay que reponer sal en el depósito.

es

Reposición del abrillantador

El abrillantador es consumido durante el funcionamiento del lavavajillas con el fin de obtener unos vasos y una vajilla radiantes, sin velo de cal ni manchas de agua.

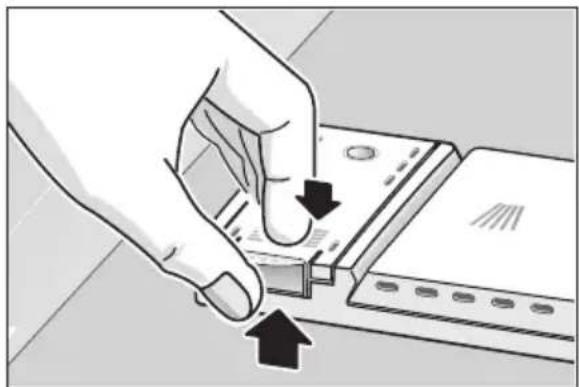

— Abrir la tapa del depósito del abrillantador 28.

Presionar para ello en la marca de la tapa de la cámara del detergente y levantar al mismo tiempo la tapa por la lengüeta.

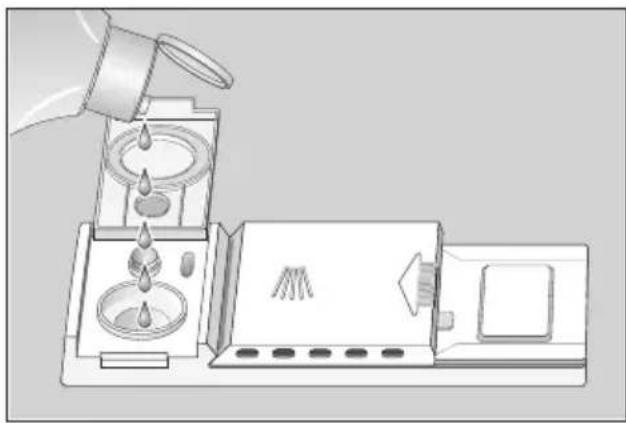

• Llenar el abrillantador en el depósito a través de abertura de llenado, hasta que la mirilla se torne opaca.
  — Cerrar la tapa hasta que encaje con un sonido audible.

¡Usar sólo agentes abrillantadores para lavavajillas de uso doméstico!

Dosificación del abrillantado

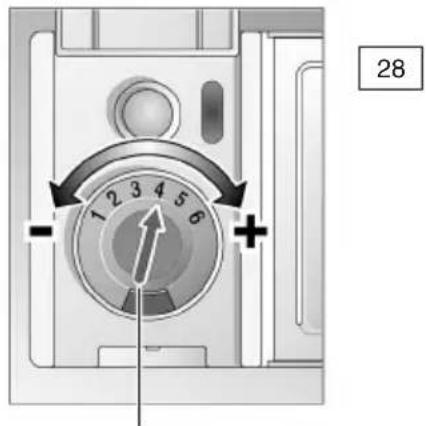

La dosificación del líquido abrillantador se puede ajustar de modo continuo. El regulador viene ajustado de fábrica a la posición 4.

El regulador del abrillantador sólo deberá modificarse en caso de comprobarse velos o manchas de cal en la vajilla. En el primer caso deberá reducirse la cantidad de abrillantador agregada, colocando el dosificador en una posición más baja («—»); en el segundo deberá aumentarse la cantidad de abrillantador agregada colocando el dosificador en una posición más alta («+»).

regulador del abrillantador

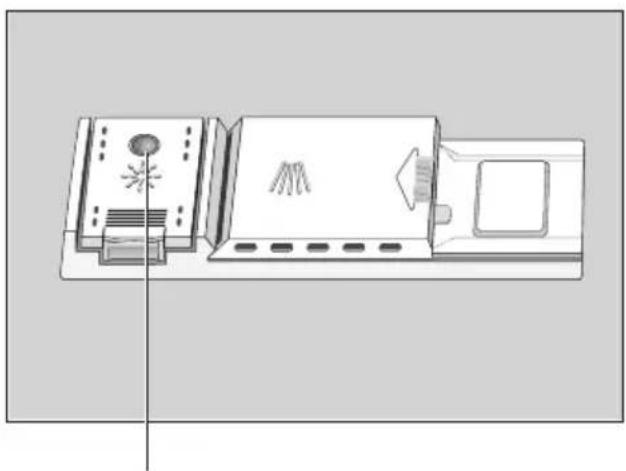

Piloto de aviso de la reposición del abrillantador

Mientras el piloto de aviso de la reposición del abrillantador de la mirilla 28 del depósito del abrillantador permanezca opaco, hay suficiente abrillantador en el depósito.

Piloto de aviso para la reposición del abrillantador

Vajilla no apropiada

La vajilla que se describe a continuación no es adecuada para su limpieza en el lavavajillas:

Vajilla y cubiertos íntegramente de madera o que incorporen elementos de madera, dado que pueden perder su color; piezas pegadas con cola no resistentes a la acción del agua caliente; cristalería y jarrones decorativos o vajilla antigua o valiosa. Los decorados de estos objetos no son resistentes a la acción del lavavajillas.

Asimismo no son adecuados para el lavavajillas los elementos de material plástico no resistentes al agua caliente ni tampoco la vajilla de cobre o estaño. Los barnizados, así como las piezas de aluminio y plata pueden cambiar su tonalidad o perder el brillo. Cierto tipo de cristalería puede perder su brillo al cabo de repetidos ciclos de lavado. Asimismo no deberán lavarse en el lavavajillas materiales con gran capacidad de absorción de líquidos como esponjas y paños.

Nuestro consejo:

Compre en el futuro sólo vajilla y cubiertos explícitamente adecuados para el lavado en el lavavajillas.

Advertencia:

No lavar en el lavavajillas vajilla que contenga restos de ceniza, cera, grasa lubricante o pinturas.

Daños en la cristalería y vajilla

Causas:

• Tipo y procedimiento de fabricación de la cristalería.
• Composición química del detergente.
• Temperatura del agua y duración del programa de lavado.

Nuestro consejo:

• Usar cristalería y vajilla de porcelana provistas por el fabricante con el distintivo «Resistentes a lavavajillas» o equivalente.
• Usar un detergente caracterizado como «suave» o «no agresivo». Consultar a este respecto con los fabricantes de detergentes.
• Seleccionar un programa de lavado de corta duración y la temperatura más baja posible.
• Con objeto de evitar daños en la cristalería y los cubiertos, aconsejamos retirarlos del lavavajillas lo más pronto posible, una vez concluido el programa de lavado.

es

Colocación de la vajilla

Colocar la vajilla en el aparato

Antes de introducir la vajilla en el aparato deberán eliminarse los restos de alimentos más gruesos adheridos a ésta. No es necesario enjuagar previamente la vajilla bajo el grifo del agua.

Modo de colocar la vajilla:

• Colocar los recipientes tales como tazas, vasos, cacerolas, etc. boca abajo.
• Colocar las piezas de vajilla con mucha forma o rebajes en posición inclinada, a fin de que el agua pueda escurrir de éstas.
• Introducir la vajilla en el aparato de modo que guarde su posición fija y no pueda volcarse
• Colocar la vajilla de manera que ésta no obstruya el libre movimiento de los brazos de aspersión.

Las piezas de vajillas muy pequeñas no deberían lavarse en la máquina, ya que es fácil que se salgan de los cestos.

Sacar la vajilla

Para evitar que caigan gotas de agua del cesto superior a la vajilla del cesto inferior, se recomienda vaciar primero el cesto de abajo y luego el de arriba.

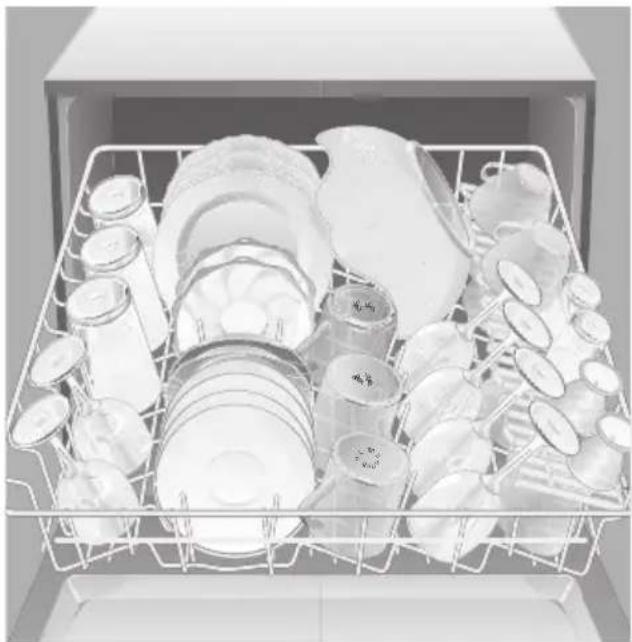

Tazas y vasos

Cesto superior 21

Los cubiertos se colocan siempre mezclados, con la superficie útil hacia arriba (mango hacia abajo), en el cestillo. De este modo, el chorro de lavado alcanza con mayor facilidad las distintas piezas individuales.

Con objeto de reducir el peligro de lesiones, colocar las piezas largas y puntiagudas, así como los cuchillos, en el soporte adicional para vasos y tazas (en algunos modelos) o en el soporte adicional específico para cuchillos (accesorio opcional).

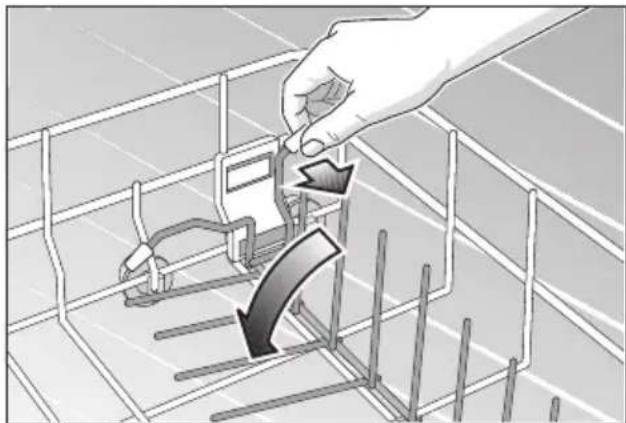

Soportes de platos abatibles \*

* sólo disponible en algunos modelos Los ganchos del cesto son abatibles, para facilitar la colocación de cacerolas y demás piezas de la vajilla.

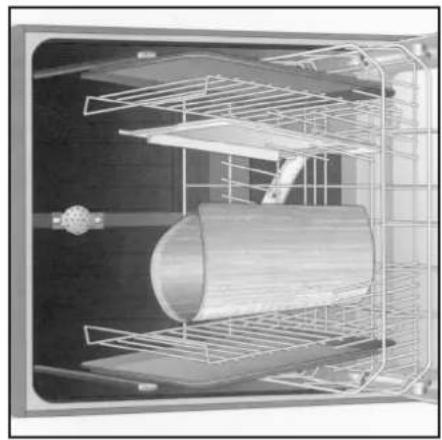

Cabezal de pulverizado \*

* sólo disponible en algunos modelos

Obsévense atentamente las ilustraciones que figuran en la solapas.

Las bandejas y parrillas de grandes dimensiones pueden limpiarse con ayuda del cabezal de pulverizado específico para bandejas pasteleras. Para ello se retira el cesto superior del lavavajillas y se coloca el cabezal de pulverizado tal como se muestra en la ilustración. Con objeto de asegurar que el cabezal acceda a todas las bandejas, éstas deberán colocarse en el mismo orden de la ilustración (como máximo cuatro bandejas pasteleras y dos rejillas).

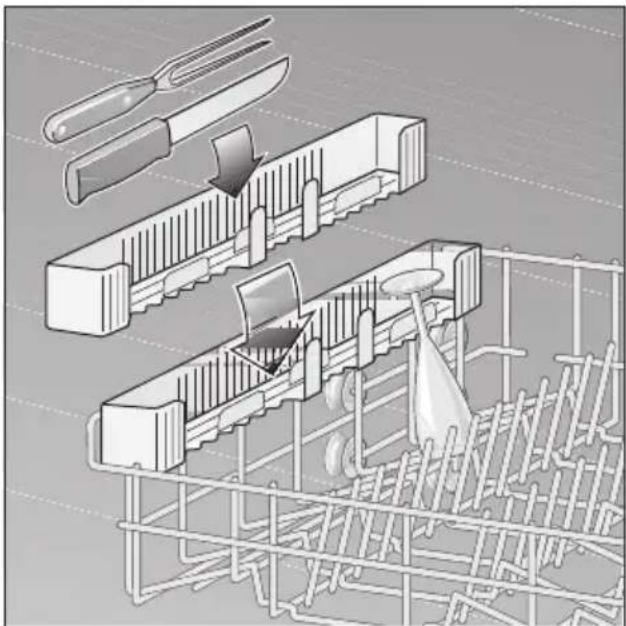

Soporte adicional para cuchillos \*

* sólo disponible en algunos modelos

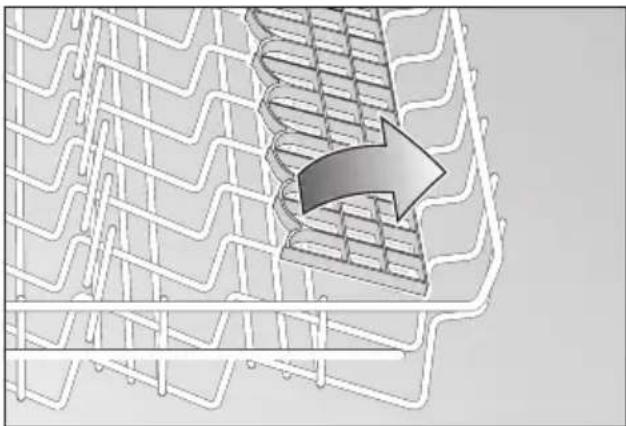

Soporte adicional para vasos y tazas \*

* solo en algunos modelos

Apoyar las copas y vasos de pie contra el borde del soporte adicional y no contra la vajilla.

Las piezas largas como cubiertos para ensalada, cucharones (de cocina) o cuchillos se colocan en el soporte adicional para vasos y tazas, de modo que no obstruyan el movimiento del brazo aspersor. El suplemento se puede mover libremente.

es

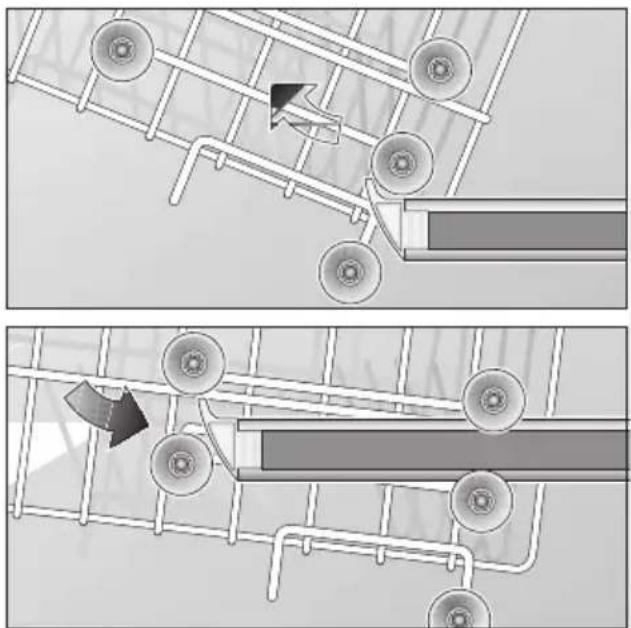

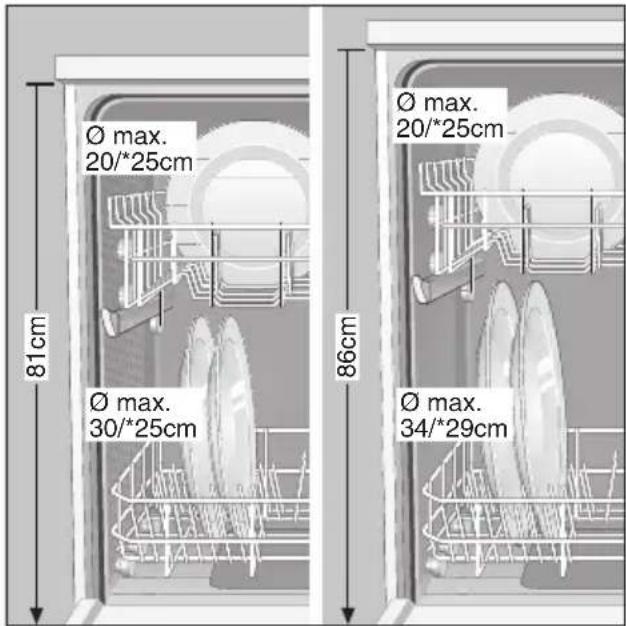

Modificación de la altura de los cestos \*

* solo en algunos modelos

El cesto superior se puede colocar sobre los rodillos superiores o inferiores a fin de disponer de más espacio útil en el cesto superior o inferior para colocar piezas de vajilla altas.

En su lavavajillas puede cargar detergente para lavavajillas líquido, en polvo o en pastillas usuales, disponibles en los comercios. (¡No utilizar un lavavajillas manual!).

Actualmente, en el mercado hay disponibles tres tipos de detergente distintos:

1. Detergentes con fosfato y cloro
2. Detergentes con fosfato, sin cloro
3. Detergentes sin fosfato y sin cloro

En caso de utilizar detergentes sin fosfato en zonas con agua de red de gran dureza, pueden formarse con más facilidad velos blancos sobre la vajilla y las paredes interiores del aparato. Esto se puede evitar agregando una mayor cantidad de detergente.

Los detergentes sin cloro poseen un menor efecto blanqueador. Esto puede dar lugar a una mayor presencia de cercos o manchas de té en la vajilla o a decoloraciones de las piezas y elementos de plástico.

Este efecto se puede evitar

– seleccionando un programa de lavado más potente
- agregando una mayor cantidad de detergente
- utilizando un detergente con cloro

Antes de usar un detergente para la limpieza de los cubiertos de plata, cerciorarse si es apropiado, leyendo las instrucciones y consejos que se facilitan en el envase del detergente.

En caso de dudas o preguntas, le aconsejamos se dirija a los Centros de información o asesoramiento al consumidor de los fabricantes de los detergentes.

Cámara del detergente con dosificador

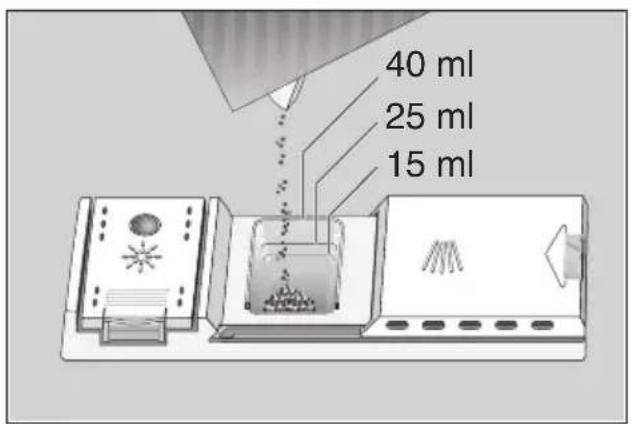

Las marcas dosificadoras de la cámara ayudan a cargar la cantidad de detergente adecuada.

Llenando la cámara de detergente hasta la marca (línea) inferior, la cámara tiene una capacidad de 15 ml. En caso de llenar la cámara hasta la marca (línea) central, la cámara tiene una capacidad de 25 ml. Llena a tope, la cámara tiene una cabida de 40 ml.

Advertencia

En caso de encontrarse cerrada la cámara del detergente, accionar primero la palanca de desbloqueo para abrirla.

Llenar detergente en la cámara

- Llenar el detergente en la cámara correspondiente 29.

Para la dosificar correctamente el detergente empleado, deberán leerse atentamente las instrucciones y consejos del fabricante que figuran en el envase del detergente.

Consejo para reducir los consumos

En caso de que la vajilla sólo estuviera ligeramente sucia, se puede agregar una cantidad algo más reducida de detergente.

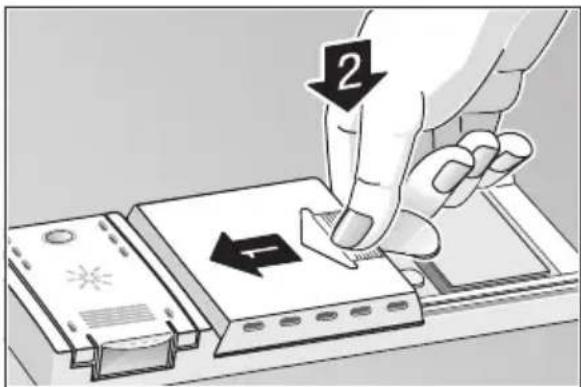

- Cerrar la tapa de la cámara del detergente. Para ello (1) desplazar la tapa, oprimiéndola (2) en su extremo final, hasta que el cierre encaje de un modo audible.

- En caso de utilizar detergente en forma de pastillas deberán leerse las instrucciones que facilita el fabricante de las mismas relativas a la colocación de las pastillas (por ejemplo cestilla para cubiertos, cámara del detergente, etc.).

En caso de utilizar detergente en forma de pastillas, cerciórese de que la tapa de la cámara del detergente esté cerrada.

¡ATENCIÓN! – NOTA IMPORTANTE

SOBRE EL USO DE

PRODUCTOS DE LIMPIEZA COMBINADOS

ESTIMADA CLIENTE, ESTIMADO CLIENTE

En caso de utilizar los llamados productos de lavado combinados que, p.ej., harían innecesario el uso de abrillantadores o sal, tenga en cuenta las siguientes indicaciones:

Algunos productos con abrillantador integrado presentan sus óptimos resultados sólo con determinados programas.

En aparatos con programas automáticos, esta clase de productos no suele mostrar el efecto deseado.

Los productos que hacen innecesaria la aplicación de sal regeneradora sólo se pueden utilizar dentro de unos determinados límites en la dureza del agua.

¡Si desea utilizar estos productos combinados, lea atentamente las instrucciones de uso o las posibles indicaciones en el envase!

En caso de duda, consulte al fabricante del producto de limpieza, sobre todo si:

la vajilla está muy húmeda al finalizar el programa.

aparecen acumulaciones de cal.

¡En reclamaciones que estén directamente relacionadas con la aplicación de estos productos no podremos ofrecer ningún servicio de garantía!

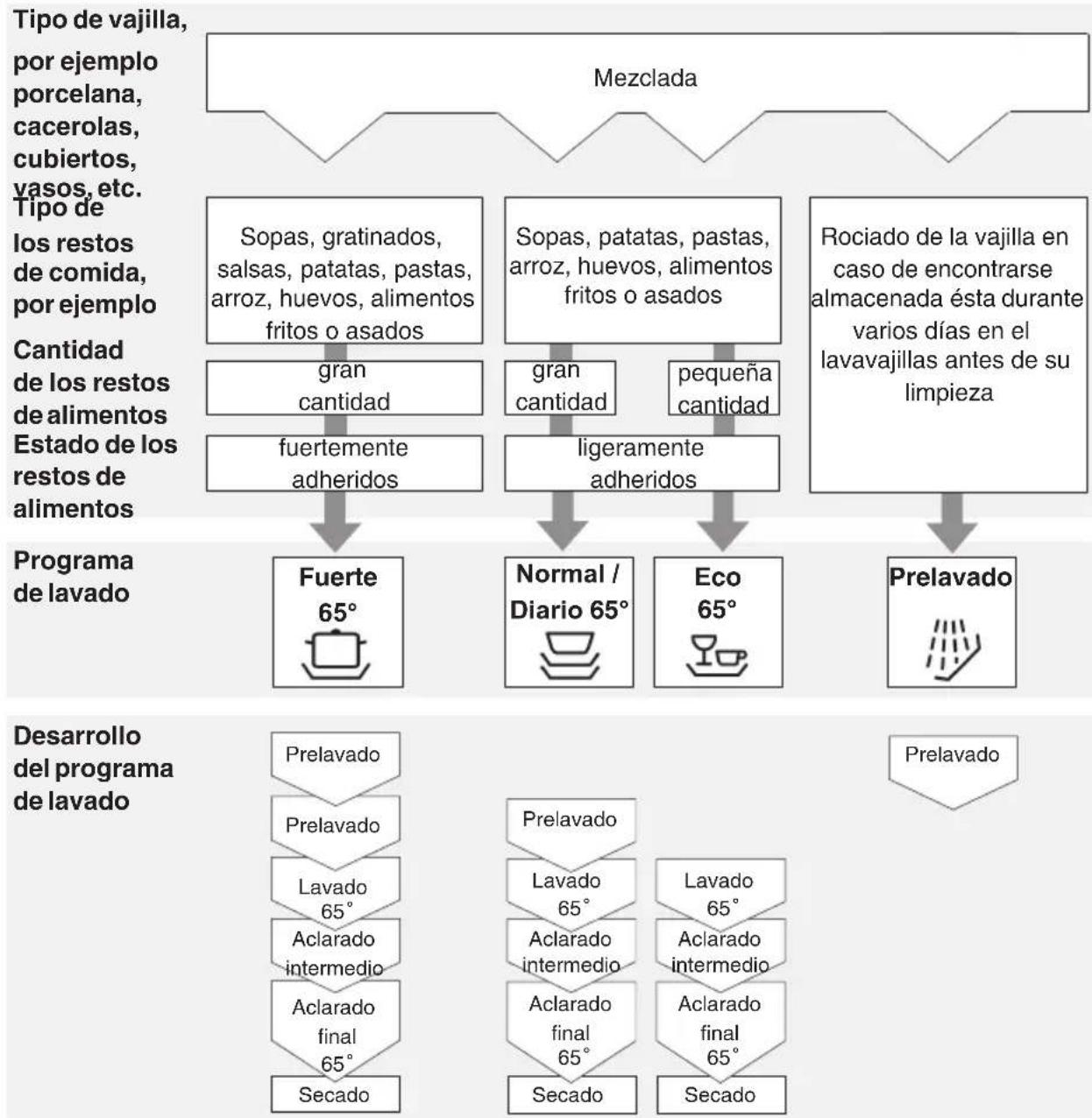

Cuadro de programas

En esta vista general se muestra el máximo número de programas posible. Los programas que incorpora su aparato concreto figuran en el cuadro de mandos correspondiente.

Duración y consumos de los programas

Normas homologadoras según norma europea 50242

Duración en minutos

Consumo de energía en kWh

Consumo de agua en litros

115

1,60

25

105

1,44

20

95

1,40

16

20

0,25

5,0

Limpieza de la vajilla

Seleccionar un programa

El cuadro de programas disponible le permite seleccionar el programa más adecuado en función del tipo de vajilla y de la cantidad o naturaleza de los restos de alimentos que se encontraran adheridos a éstas.

El desarrollo completo y los datos relativos al programa figuran en la parte inferior del cuadro de programas.

Un ejemplo:

Para lavar las piezas de vajilla con numerosos restos de alimentos ligeramente adheridos, deberá usarse el programa «Normal 65°».

Consejo para reducir los consumos

En caso de una carga escasa del lavavajillas, muchas veces basta seleccionar el programa inmediatamente inferior.

Duración y consumos de los programas

Los valores reseñados sólo son valores orientados, calculados en función de unas condiciones de trabajo de la máquina normales.

Estos valores pueden divergir de los valores reales medidos en función

• de la cantidad de vajilla que se lave
• de la temperatura del agua de alimentación
  — de la presión del agua de red
  — de la temperatura ambiente que exista en el lugar de emplazamiento de la máquina
  — de las tolerancias de la red eléctrica
• y de las tolerancias del aparato (temperatura, caudal de agua, etc.)

Los valores relativos al consumo de agua reseñados están calculados con el descalcificador ajustado en la posición

<< 1 >>

Conectar el aparato

• Ajustar el programa de lavado deseado en el mando selector 1 (girarlo sólo hacia la derecha).
• Pulsar el interruptor principal 5. El piloto de aviso 7 \$e ilumina. El programa inicia su desarrollo.

Desconectar el aparato

Aguardar unos minutos tras finalizar el programa:

• Accionar el interruptor principal 5. El piloto de aviso 7 se apaga.
• Cerrar el grifo de agua (en los modelos dotados del sistema AQUA STOP, esta operación no es necesaria).
  El mando selector de programa no se ha de desplazar.
• Retirar la vajilla de la máquina una vez que se haya enfriado.

Interrumpir un programa en curso

• Desconectar el interruptor principal
• La indicación visual se apaga.
• En caso de estar conectado el aparato a la red de agua caliente o abrir la puerta del mismo una vez que se ha calentado el agua, dejar la puerta entreabierta durante unos minutos, antes de volverla a cerrar. De lo contrario la expansión puede abrir la puerta
• Para proseguir con el desarrollo del programa seleccionado, y accionar el interruptor principal.

Cambio de programa

El programa seleccionado se puede cambiar en todo momento, pulsando para ello el interruptor principal 5.

Ajustar con el mando selector de programas 1 el programa de lavado nuevo. Volver a pulsar el interruptor principal.

Asegúrese de que la cámara del detergente se encuentra cerrada. En caso necesario, reponer detergente en la misma.

Visualizador de las fases de lavado

El selector de programas gira durante el desarrollo del programa de lavado seccionado hacia la derecha, en el sentido de marcha de las agujas del reloj, señalando así cada una de las fases de lavado.

Cuidado y mantenimiento

Un control y mantenimiento regular de su lavavajillas contribuirá a prevenir averías y perturbación en el funcionamiento de éste, ahorrando de este modo tiempo y molestias. Por ello deberá someter regularmente su aparato a un control visual.

Estado general del aparato

• Verificar el interior del lavavajillas por si hubiera en su interior depósitos de grasa o incrustaciones de cal.
  En caso de comprobar la existencia de depósitos de grasa o incrustaciones de cal:
• Hacer circular por la máquina un detergente específico apropiado.

Sal especial para descalcificación del agua

Verificar el piloto de aviso de la reposición de la sal descalcificadora 25. En caso necesario, reponer sal en el depósito.

Abrillantador

Verificar el nivel del llenado del depósito 28. En caso necesario, reponer abrillantador.

Filtros

Los filtros 23 retienen las partículas de suciedad bastas disueltas en el agua de lavado de la máquina, evitando que puedan llegar hasta la bomba. Esta suciedad puede obstruir de vez en cuando a los filtros.

El sistema de filtro consta de un filtro cilíndrico, un filtro fino plano y, según el modelo concreto de aparato, un microfiltro (*).

• Verificar tras cada ciclo de funcionamiento del lavavajillas si se ha acumulado suciedad en los filtros.

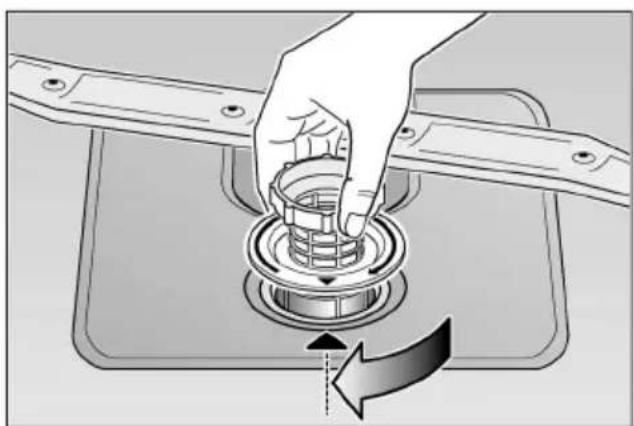

• Girando el filtro cilíndrico se puede extraer el sistema de filtro de su emplazamiento. Eliminar la suciedad (restos de alimentos) acumulada de los filtros, Enjuagarlos bajo el chorro de agua.

es

- Montaje de los filtros: Colocar el sistema de filtros en su emplazamiento; apretarlo con el filtro cilíndrico.

Los depósitos de cal o las partículas de suciedad procedentes del agua de lavado pueden obstruir los inyectores (orificios) y apoyos de los brazos de aspersión 20 y 22.

• Verificar si los inyectores (orificios) de los brazos de aspersión está obstruidos por restos de alimentos.

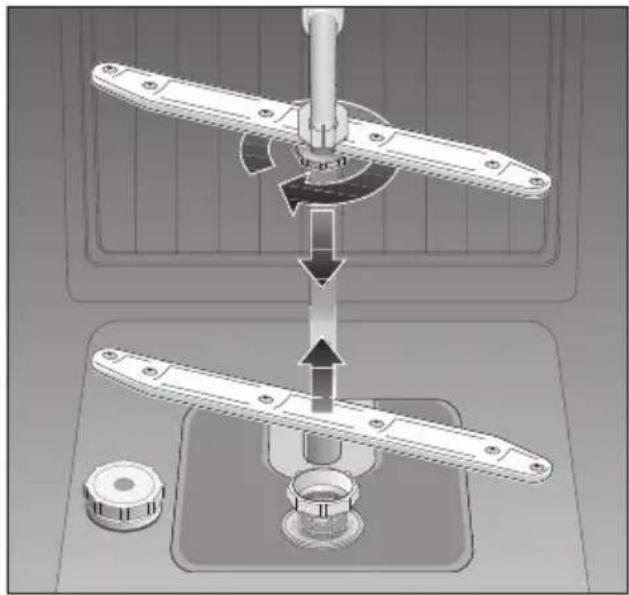

• En caso necesario, extraer el brazo de aspersión inferior 22 hacia arriba.
• Desmontar el brazo de aspersión superior 20 retirando los tornillos de sujeción.
• Limpiar los brazos de aspersión bajo el chorro de agua del grifo.
• Montar los brazos en su sitio, encajando el brazo inferior y atornillando el brazo superior.

Los restos de alimentos gruesos disueltos en el agua de lavado que no son retenidos por los filtros, pueden obstruir la bomba de evacuación del lavavajillas, impidiendo la evacuación del agua usada, que cubre el filtro.

En tal caso deberá procederse del modo siguiente:

• Eliminar el agua acumulada.
• Extraer los filtros 23.

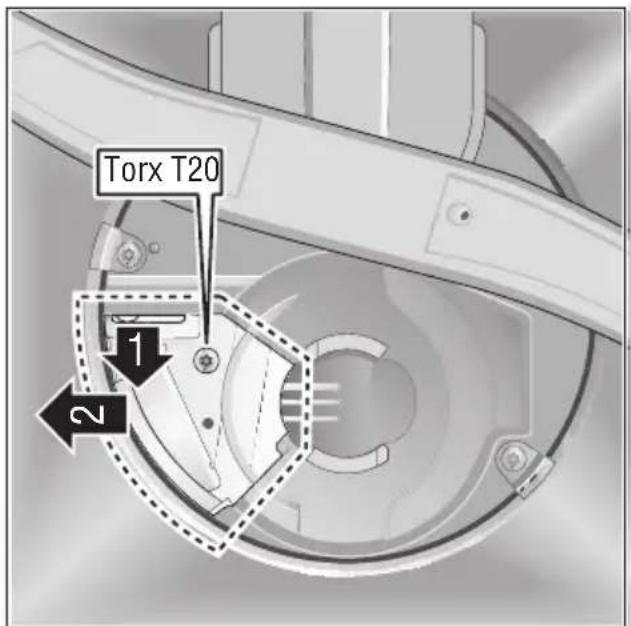

• Soltar el tornillo de sujeción (Torx T 20) de la tapa. Retirar la tapa.
• Verificar si se encuentran cuerpos extraños en el interior del lavavajillas. En caso necesario, retirar los cuerpos extraños que pudiera haber.
• Colocar la tapa en su sitio. Bloquearla con el cierre.
  — Montar los filtros y apretarlos.

Pequeñas averías de fácil arreglo

Pequeñas averías de fácil arreglo

Hay pequeñas anomalías que no suponen necesariamente la existencia de una avería y, por consiguiente. no requieren la intervención del Servicio de Asistencia Técnica. Con frecuencia se trata de pequeñas anomalías fáciles de subsanar. Para evitar una intervención innecesaria del servicio técnico, compruebe si la avería o fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias.

Averías

... al conectar el aparato

El aparato no se pone en marcha.

• El fusible de la instalación eléctrica está defectuoso.
• El enchufe del aparato no está conectado a la toma de corriente.
• La puerta del aparato no está cerrada correctamente.
• El grifo del agua está cerrado.

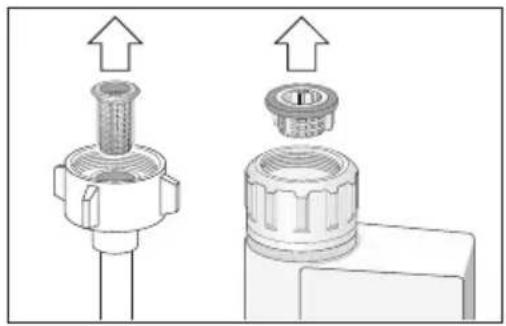

• El filtro de la manguera de alimentación de agua está obstruido. El filtro se encuentra emplazado en la conexión del dispositivo de Aqua Stop o de la manguera de alimentación.

Téngalo siempre presente: Las reparaciones que fuera necesario efectuar en su aparato sólo deberán ser ejecutadas por personal técnico debidamente cualificado. Las reparaciones incorrectas o erróneas pueden causar daños de consideración o dar lugar a situaciones de peligro para el usuario.

... en el aparato

- El brazo de aspersión inferior gira con dificultad

- El brazo se encuentra trabado u obstruido por restos de alimentos o piezas de la vajilla.

La tapa de la cámara del detergente no se puede cerrar.

— Se ha puesto excesivo detergente en la cámara.
- Los restos de detergente adheridos a la cámara bloquean el mecanismo de cierre de ésta.

- Los pilotos de aviso no se apagan tras concluir el lavado.

- No se ha desconectado el interruptor principal del aparato.

- Tras concluir el lavado, hay adheridos restos de detergente en la cámara

- La cámara del detergente estaba húmeda al poner el detergente en la misma. Colocar el detergente sólo en una cámara seca.

- Tras concluir el programa de lavado, el agua no es evacuada completamente de la cuba del aparato.

• El tubo de desagüe está obstruido o doblado.
• La bomba de evacuación está bloqueada.
• Los filtros están obstruidos.
• El programa no ha finalizado aún. Aguardar a que concluya el programa.

... durante el ciclo de lavado

- Formación de espuma no habitual.

• Se ha puesto lavavajillas manual en el depósito del abrillantador.
• El abrillantador derramado puede originar una excesiva formación de espuma en el siguiente lavado, por lo tanto, retirar con un trapo el abrillantador esparcido.

- El aparato se para durante el ciclo de lavado.

• Se ha cortado la alimentación de corriente.
  — Se ha cortado la alimentación de agua.

Se escuchan sonidos de golpes durante el ciclo de lavado

- El brazo de aspersión roza o choca contra piezas de la vajilla.

Se producen tintineos durante el ciclo de lavado.

- La vajilla no se ha colocado correctamente.

Se escuchan golpes en las válvulas de llenado

- Se debe a la instalación de la tubería de agua. No tiene consecuencias sobre el funcionamiento de la máquina. No hay solución posible.

... en la vajilla

En la vajilla quedan adheridos restos de alimentos

• La vajilla se ha colocado en posición incorrecta. Los chorros de agua de los brazos de aspersión no pudieron acceder hasta la superficie de la vajilla
• Exceso de carga en el cesto.
• Las piezas de vajilla han estado en contacto unas con otras.
• Se ha puesto una cantidad de detergente insuficiente.
• El programa seleccionado no tenía suficiente intensidad.
• El movimiento libre de los brazos de aspersión ha sido obstaculizado por una pieza de vajilla.
• Los inyectores (orificios) del brazo de aspersión están obstruidos por restos de alimentos.
  — Los filtros están obstruidos.
• Los filtros están colocados incorrectamente.
• La bomba de evacuación está bloqueada.

En los elementos de plástico se producen decoloraciones

• Se ha puesto una insuficiente cantidad de detergente.
• El detergente empleado tiene un insuficiente efecto blanqueador. Utilizar un detergente blanqueador de cloro.

Se observan manchas blancas (de cal) en la vajilla, sobre los vasos aparece un velo turbio

• Dosificación insuficiente del detergente.
• Dosificación insuficiente del abrillantador.
• A pesar de vivir en una zona de agua con un elevado grado de dureza, no se ha puesto sal descalcificadora en el aparato.
• Instalación descalcificadora ajustada a una dureza del agua insuficiente.
• La tapa del depósito de la sal descalcificadora no se ha cerrado completamente.
• Se ha empleado un agente libre de fosfato; hacer un ensayo comparativo con un detergente con fosfato.

La vajilla no sale seca

• Se ha seleccionado un programa sin ciclo de secado.
  — Dosificación insuficiente de abrillantador.
  — La vajilla se ha retirado demasiado pronto del aparato.

- Los vasos presentan un aspecto opaco

— Dosificación insuficiente del abrillantador

es

- Los cercos de té o manchas de barra de labios no han desaparecido completamente

• El detergente empleado tiene un insuficiente poder blanqueador.
• Se ha seleccionado un temperatura de trabajo insuficiente.

Se observan manchas de óxido en los cubiertos

• Los cubiertos no tienen suficiente resistencia contra el óxido.

• Hay excesiva cantidad de sal descalcificadora en el agua de lavado de la máquina.

• No se ha cerrado correctamente la tapa del depósito de la sal.

• Al reponer sal en el depósito, se ha derramado una excesiva cantidad.

- Los vasos presentan un aspecto opaco y descolorido, los depósitos no se pueden eliminar frotándolos a mano.

• El detergente empleado es inadecuado.
• Los vasos no son apropiados para el lavado en lavavajillas.

En los vasos y los cubiertos se observan velos, los vasos presentan un aspecto metálico

— Dosificación excesivamente elevada del abrillantador.

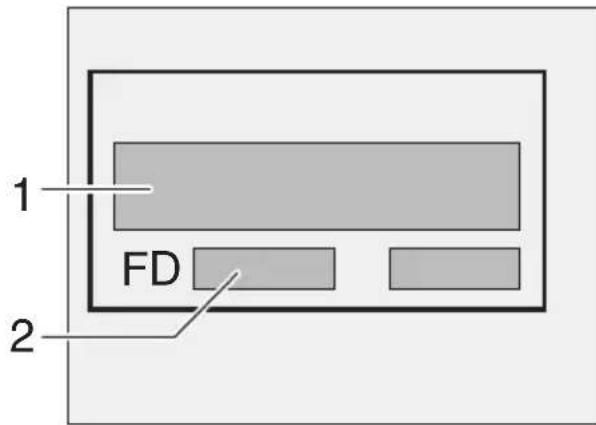

Avisar al Servicio de Asistencia Técnica

En caso de no lograr subsanar las perturbaciones o averías de su aparato con ayuda de nuestros consejos y advertencias, deberá solicitar la intervención del Servicio de Asistencia Técnica más próximo a su zona de residencia. En la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica hará las señas de la delegación que corresponde a su zona. Al avisar al Servicio de Asistencia Técnica, no olvide indicar el número de producto (Número E) [1] y el de fabricación (N° FD) [2] de su unidad. Ambos números se encuentran en la placa de características del aparato, emplazada en la puerta de éste.

Atención

Debe tener en cuenta que, en caso de manipulación errónea o de cualquiera de las averías descritas, la visita del técnico del servicio de asistencia no es gratuíta, aun cuando esté en período de garantía.

Advertencias

Desguace de la vieja unidad

Los aparatos usados incorporan materiales valiosos que se pueden recuperar, entregando el aparato a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes).

Antes de deshacerse de su aparato usado y sustituirlo por una unidad nueva, deberá inutilizarlo: Extraiga para ello el enchufe del aparato de la toma de corriente. Corte el cable de conexión del aparato y retírelo conjuntamente con el enchufe.

Desmonte los cierres o cerraduras de la puerta o inutilícelos a fin de impedir que los niños, al jugar con la unidad, se encierren en la misma y se pongan en peligro de muerte (asfixia).

Dada la elevada calidad de nuestros productos, éstos necesitan para su transporte un embalaje protector eficaz, cuyas dimensiones, no obstante, hemos limitado a lo estrictamente necesario. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados.

Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de las unidades inservibles o desechadas respetuosos con el medio ambiente.

El material de embalaje no es ningún juguete. Por lo tanto no deberá entregarse a éstos para que jueguen con él. ¡Peligro de asfixia con los cartones plegables y las láminas de plástico!

Su Ayuntamiento o Administración local le informarán gustosamente sobre los métodos y posibilidades actuales de eliminación y evacuación es estos materiales.

Advertencias relativas a la homologación:

Los requisitos y condiciones relativos a las homologaciones se describen en la hoja adjunta «Advertencias relativas a la homologación».

Observaciones generales

- Los aparatos encastrables o integrables que fueran a utilizarse ulteriormente como aparatos verticales, deberán asegurarse contra el peligro de vuelco, por ejemplo fijándolos con tornillos a la pared o montando una placa de trabajo encimera de una pieza, atornillada a los armarios adyacentes o más próximos.

- Sólo válido para los modelos destinados a Suiza: El aparato se puede montar, entre paneles de madera o plástico, en una fila de muebles. En caso de no estar conectado el aparato a la red eléctrica a través de un enchufe de clavijas, la instalación (red) eléctrica tiene que estar equipada, con objeto de cumplir las normas de seguridad específicas del ramo, con un dispositivo de separación de todas las fases, con una abertura de contacto mínima de 3 mm.

Instalación del aparato

Para asegurar el funcionamiento correcto del aparato, éste tiene que estar ser acoplado a las redes eléctrica y de agua por personal técnico especializado. Los valores relativos a la alimentación y evacuación del agua, así como a la conexión a la red eléctrica, tienen que cumplir los criterios reseñados en los párrafos siguientes o en las instrucciones de montaje.

Al montar el aparato deberá observarse el orden de ejecución correcto de las operaciones:

• Verificar el estado del aparato y su equipamiento completo
• Instalar el aparato
• Conectarlo a la red de desagüe
• Conectarlo a la red de alimentación de agua
• Conectarlo a la red eléctrica

Transporte y suministro

Su lavavajillas ha sido sometido en fábrica a unos exhaustivos controles de funcionamiento. A consecuencia de esto pueden encontrarse en el interior del mismo manchas de agua. Estas manchas desaparecen tras el primer ciclo de lavado de su aparato.

Instalación del aparato

Las necesidades de espacio y demás medidas importantes para la instalación y montaje del aparato figuran en las instrucciones de montaje del aparato. Colocar el aparato en posición horizontal nivelada con ayuda de los soportes (pies) regulables. Cerciorarse del emplazamiento seguro del aparato.

Conexión a la red de desagüe

Las operaciones específicas a efectuar figuran en las instrucciones de montaje. En caso necesario, montar un sifón con boca de desagüe. Acoplar la manguera de desagüe, con ayuda de las piezas incluidas en el equipo del aparato, en la boca de desagüe del sifón.

Conexión a la alimentación de agua

Acoplar el tubo flexible de entrada del agua a la alimentación (grifo) de agua con ayuda de las piezas y accesorios incluidos en el equipo del aparato.

Presión del agua:

Comprendida entre 0,5 bar (valor mínimo) y 10 bares (valor máximo).

Caudal de alimentación:

Temperatura del agua:

Preferentemente agua fría. En caso de trabajar la máquina con agua caliente, el valor máximo admisible de la temperatura de entrada es de 60 °C.

Conexión a la red eléctrica

El aparato sólo deberá conectarse a una red de corriente alterna de 230 V a través de una toma de corriente provista de toma de tierra. En la placa de características

31 del aparato se indica la potencia que debe tener el fusible de la instalación eléctrica.

La toma de corriente debe encontrarse cerca del lavavajillas y ser libremente accesible.

Las modificaciones que hubiera que efectuar en el enchufe del aparato sólo podrán ser realizadas por un técnico especializado del ramo.

En caso de tener que prolongar el cable de conexión, no cortar el enchufe de clavijas del cable. El cable se puede cambiar en la caja de conexión que incorpora el aparato en su parte posterior.

En caso de emplear un interruptor de corriente diferencial, sólo deberá utilizarse uno provisto del símbolo. Unicamente este tipo de interruptor asegura el cumplimiento de las normas actualmente en vigor.

Desmontaje

También aquí es importante observar el orden de ejecución correcto de las operaciones. Para ello deberá desconectarse siempre el aparato de la red eléctrica.

Extraer el enchufe del aparato de la toma de corriente.

Cerrar el grifo del agua.

Soltar los tubos de evacuación y alimentación de agua limpia.

Soltar los tornillos de sujeción debajo de la placa encimera. En caso de existir una placa protectora inferior (zócalo), retirarla.

Extraer el aparato, tirando cuidadosamente de las mangueras.

Transporte

Vaciar el lavavajillas. Fijar las piezas sueltas. Transportar el aparato sólo en posición vertical.

- En caso de no transportar el aparato en posición vertical, el agua residual contenida en el circuito de agua del aparato puede penetrar en el mando electrónico de la máquina, provocando fallos y averías en el desarrollo de los programas.

Protección antiheladas

En caso de encontrarse instalado el aparato en un lugar o recinto expuesto a las bajas temperaturas (sin calefacción), por ejemplo en chalets y viviendas no frecuentados regularmente, hay que evacuar completamente el agua del aparato.

Cerrar el grifo de agua, desempalmar la manguera de alimentación de agua y evacuar el agua.
