ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MFT85 210R MCCULLOCH

GR Οδηγίες χρήσεως 69-74

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Δώστε ιδιαίτερη προσοχή στις ενότητες με τις εξής επισημάνσεις:

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μεγάλη πιθανότητα σοβαρού ή ακόμα και θανατηφόρου τραυματισμού εάν δεν τηρηθούν οι οδηγίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει κίνδυνο τραυματισμού ή πρόκλησης ζημιάς στον εξοπλισμό εάν δεν τηρηθούν οι οδηγίες.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει χρήσιμες πληροφορίες.

Αυτό το σύμβολο σας υπενθυμίζει να είστε προσεκτικοί με ορισμένες εργασίες.

Εάν αντιμετωπίζετε προβλήματα ή έχετε ερωτήσεις σχετικά με τον καλλιεργητή, επικοινωνήστε με τον εγκεκριμένο προμηθευτή σας.

KINDYNOE: Το μηχάνημα έχει σχεδια στεί για ασφαλή και αξιόπιστη λειτουργία εάν χρησιμποιείται σύμφωνα με τις οδηγίες. Πριν χρησιμποιήστε το μηχάνημα, βεβαιώθείτε ότι έχετε κατανοήσει τα περιεχόμενα αυτού του εγχειριδίου. Διαφορετικά, υπάρχει κινδυνος να τραμματιστείτε και να προκληθεί ζημιά στον εξοπλισμό σας.

Εκπαίδευση/πληροφορίες

Εξοικειωθείτε με τη σωστή χρήση και τα χειριστήρια πριν από τη χρήση του μηχανήματος. Μάθετε πώς να διακόπτετε γρήγορα τη λειτουργία του κινητήρα.

Το μηχάνημα πρέπει να χρησιμοποιείται πάντα σύμ φωνα με τις συστάσεις που παρέχονται στο εγχειρίδιο οδηγιών.

Μην ξεχνάτε ότι ο χρήστης είναι υπεύθυνος για τυχόν ατιχήματα ή επικίνδυνες αντιδράσεις που μπορούν να προκληθούν σε άλλα έτομα ή στην περιουσία του. Αποτελεί δική του ευθύνη να αξιολογήσει τους πιθανούς κινδύνους του εδάφους που πρόκειται να καθαριστεί και να λάβει όλες τις απαραίτητες προφυλάζεις για την ασφάλεια των εργασιών, ιδιαίτερα σε πλαγιές και σε χαλαρό, ολισθηρό ή ανώμαλο έδαφος.

Μην επιτρέπετε ποτέ σε παιδιά ή άτομα που δεν έχουν εξοικειωθεί με αυτές τις οδηγίες να χρησιμοποιήσουν το μηχάνημα. Ενδέχεται να υπάρχει τοπική νομοθεσία που καθορίζει την ελάχιστη ηλικία των χρηστών.

Μην εργάζεστε ποτέ σε περιόδους στην οποίες υπάρχουν άτομα, ιδιαίτερα παιδία, ή ζώα σε ακτίνα 20 μέτρων από το μηχάνημα Ο χειριστής πρέπει απαραίτητα να διατηρεί τον έλεγχο των χειριστηρίων στις λαβές.

Μην χρησιμοποιείτε το μηχάνημα εάν παιρνετε φάρμακα ή άλλες ουσίες που θα μπορούσαν να επτ βραδύνουν τις αντιδράσεις σας ή να σας προκαλέσουν υπνηλία.

Δώστε ιδιαίτερη προσοχή όταν εργάζεστε σε σκληρό έδαφος, καθώς η σταθερότητα του μηχανήματος μειώνεται σημαντικά σε σύγκριση με το καλλιεργημένο έδαφος.

Φοράτε πάντα ανθεκτικά, αντιολισθητικά παπούτσια και στενό, μακρύ παντελόνι όταν εργάζεστε. Μην χρησιμοποιείτε το μηχάνημα με γυμνά πόδια ή φορώντας σανδάλια. Συνιστάται η χρήση προστασίας για τα αυτιά.

Χρησιμοποιείτε το μηχάνημα για το σκοπό για τον οποίο έχει σχεδιαστεί, δηλαδή για το εκσκαφή του εδάφους. Οποιαδήποτε άλλη χρήση μπορεί να είναι επικίνδυνη ή να προκαλέσει ζημιά στο μηχάνημα.

Προετοιμασία

Επιθεωρήστε προσεκτικά την περιοχή όπου θα χρησιμοποιηθεί το μηχάνημα και αφαιρέστε τυχόν αντικείμενα που θα μπορούσαν να εκτοξευτούν από το μηχάνημα (πέτρες, σύρματα, γυαλιά, μεταλλικά αντικείμενα κ.λπ.).

Πριν από τη χρήση, ελέγχετε πάντα το μηχάνημα για να διασφαλίσετε ότι δεν υπάρχουν φθαρμένα ή κατεστραμμένα εργαλεία. Αντικαταστήστε τα φθαρμένα ή κατεστραμμένα μέρη.

Διατηρήστε σε καλή κατάσταση τα ηλεκτρικά καλώδια που διακόπτουν τη λειτουργία του κινητήρα, ώστε να είστε σίγουροι ότι μπορείτε να απενεργοποιήσετε τον κινητήρα.

Βεβαιωθείτε ότι δεν υπάρχει διαρροή βενζίνης ή λαδιού.

Μην χρησιμοποιείτε το μηχάνημα χωρίς τα προστατευτικά περιβλήματα και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι σφιγμένα.

Χρήση

Μην μεταφέρετε ποτέ άτομα στο μηχάνημα.

Na είστε προσεκτικοί κατά την εκκίνηση του κινητήρα. Ακολουθήστε τις οδηγίες του κατασκευαστή και διατηρήστε τα πόδια σας μακριά από τις λεπίδες.

Διακόψτε τη λειτουργία του κινητήρα όταν το μηχάνημα δεν χρησιμοποιείται.

Na περπατάτε και να μην τρέχετε όταν κρατάτε το μηχά νημα.

Na είστε ιδιαίτερα προσεκτικοί όταν τραβάτε το μηχάνημα προς το μέρος σας ή όταν αντιστρέφετε την κατεύθυνσης της περιστροφής (εάν θέλετε).

Διατηρήστε απόσταση ασφαλείας από τις περιστρεφόμενες λεπίδες, που ορίζεται από το μήκος της κολόνας του συστήματος διεύθυνσης.

Μην τοποθετείτε τα χέρια ή τα πόδια σας κοντά ή κάτω από κινούμενα μέρη.

Εάν υπάρχουν:

-ασυνήθιστοι κραδασμοί,

-εμπόδια,

-προβλήματα με τη σύμπλεξη ή την αποσύμπλεξη του συμπλέκτη,

-πρόσκρουση με ξένο αντικείμενο,

-φθορά του καλωδίου ακινητοποίησης του κινητήρα Διακόψτε αμέσως τη λειτουργία του κινητήρα (εάν έχει κοπεί το καλώδιο ακινητοποίησης του κινητήρα, διακόψτε τη λειτουργία χρησιμοποιώντας το χειριστήριο της μίζας, όπως περιγράφεται στην παράγραφο "Εκκίνηση του κινητήρα"), αφήστε το μηχάνημα να κρυώσει, αποσυνδέστε το καλώδιο του μπουζί, επιθεωρήστε το μηχάνημα και ζητήστε από ένα εγκεκριμένο κέντρο επισκευών να πραγματοποιήσει τις απαραίητες επισκευές πριν το χρησιμοποιήσετε ξανά.

Να εργάζεστε μόνο στο φως της ημέρας ή με καλό τεχνητό φωτισμό.

Μην χρησιμοποιείτε το μηχάνημα σε πλαγιές με κλίση μεγαλύτερη από 20°.

Να εργάζεστε σε επιφάνειες πλαγιάς κατά μήκος και όχι προς τα επάνω ή κάτω.

Φροντίζετε να βαδίζετε προσεκτικά σε κεκλιμένο έδαφος και να αλλάζετε κατεύθυνση πολύ προσεκτικά.

Η χρήση άλλων αξεσουάρ εκτός από αυτά που προτείνονται ενδέχεται να καταστήσει το μηχάνημα επικίνδυνο ή να προκαλέσει βλάβη στο μηχάνημα σας, η οποία δεν θα καλύπτεται από την εγγύηση.

Συντήρηση/αποθήκευση

Διακόψτε τη λειτουργία του κινητήρα και αποσυνδέστε το μπουζί πριν από τον καθαρισμό, την επιθεώρηση, τη ρύθμιση ή τη συντήρηση του μηχανήματος ή πριν από την αλλαγή εργαλείων.

Διακόψτε τη λειτουργία κινητήρα, αποσυνδέστε το μπουζί και χρησιμοποιήστε χοντρά γάντια κατά την αλλαγή των εργαλείων.

Διατηρείτε όλα τα παξιμάδια και τα μπουλόνια σφιγμένα, για να διασφαλίσετε τις ασφαλείς συνθήκες χρήσης.

Για να μειωθεί ο κίνδυνος πυρκαγιάς, διατηρείτε τον κινητήρα, το σιγαστήρα και την περιοχή αποθήκευσης καυσίμου καθαρά από φυτά, απόβλητα λαδιού ή οποιοδήποτε άλλο εύφλεκτο υλικό.

Εάν ο σιγαστήρας της εξάτμισης είναι ελαττωματικός, ζητήστε την αντικατάστασή του από ένα εγκεκριμένο κέντρο επισκευών.

Μην επιδιορθώνετε εξαρτήματα. Αντικαταστήστε τα με ανταλλακτικά του κατασκευαστή.

Αντικαταστήστε τις λεπίδες κοπής σε πλήρη σετ για να διατηρείται η απαραίτητη ισορροπία.

Για τη δική σας ασφάλεια, μην τροποποιείτε τα χαρακτή πιστικά του μηχανήματός σας. Μην αλλάζετε τις ρυθμίσεις των στροφών κινητήρα και μην λειτουργείτε τον κινητήρα σε υπερβολικά υψηλές στροφές. Η τακτική συντήρηση είναι απαττητη για την ασφάλεια και τη διατήρηση του επιπέδου της απόδοσης.

Αφήστε τον κινητήρα να κρυώσει πριν αποθηκεύσετε το μηχάνημα.

Κίνδυνος! Η βενζίνη είναι εξαιρετικά εύφλεκτη!

Αποθηκεύετε το καύσιμο σε δοχεία καυσίμου που έχουν σχεδιαστεί ειδικά για αυτόν το σκοπό. Γεμίστε το ντεπόζιτο με καύσιμο σε εξωτερικούς χώρους και μην καπνίζετε κατά τη διάρκεια αυτής της διαδικασίας.

Μην ξεβιδώνετε την τάπα καυσίμου και μην συμπληρώνετε βενζίνη ενώ ο κινητήρας λειτουργεί ή είναι ακόμα ζεστός.

Σε περίπτωση διαρροής βενζίνης στο έδαφος, μην προσπαθήσετε να θέσετε σε λειτουργία τον κινητήρα. Μεταφέρετε το μηχάνημα σε άλλο χώρο και αποφύγετε τις ακάλυπτες φλόγες μέχρι να εξατμιστούν οι αναθυμιάσεις της βενζίνης.

Αποθηκεύστε το μηχάνημα σε στεγνό χώρο. Μην αποθηκεύετε ποτέ το μηχάνημα σε κτίριο όπου οι αναθυμιάσεις της βενζίνης μπορεί να έρθουν σε επαφή με ακάλυπτες φλόγες, σπινθήρες ή πηγές έντονης θερμότητας.

Επανατοποθετήστε σωστά τις τάπες στο ντεπόζιτο καυσίμου και στο δοχείο βενζίνης.

Περιορίστε την ποσότητα της βενζίνης στο ντεπόζιτο για τη μείωση των διαρροών.

Μην θέτετε σε λειτουργία τον κινητήρα σε περιορισμένο χώρο, όπου ενδέχεται να υπάρχει συσσώρευση αναθυμάσεων μονοξειδίου του άνθρακα.

Το μονοξείδιο του άνθρακα μπορεί να είναι θανατηφόρο. Εξασφαλίστε επαρκή εξαερισμό.

Μεταφορά, χειρισμός μεταφοράς

Οποιαδήποτε ενέργεια στο μηχάνημα εκτός από την εκσκαφή εδάφους πρέπει να εκτελείται με τον κινητήρα απενεργοποιημένο.

Εκτός από τη χρήση του για εκσκαφή εδάφους, το μηχάνημα πρέπει να μετακινείται χρησιμοποιώντας τον τροχό μεταφοράς, όπως περιγράφεται στο κεφάλαιο "Μετακίνηση".

Χειρισμός: Μην προσπαθήσετε να ανασηκώσετε το μηχάνημα. Το βάρος του μηχανήματος αναγράφεται στην πινακίδα του κατασκευαστή, όπως αναφέρεται στο τέλος αυτού του εγχειριδίου. Χρησιμοποιήστε μια méθοδο χειρισμού σύμφωνα με το βάρος του μηχανήματος και την περίσταση που να εγγυάται την ασφάλεια.

Κατά τη φόρτωση ή την εκφόρτωση του μηχανήματος από ρυμουλκούμενο, χρησιμοποιήστε μια κατάλληλη ράμπα. Προσδέστε το μηχάνημα σωστά για ασφαλή μεταφορά.

Το μηχάνημα θα πρέπει να μεταφέρεται σε ρυμουλκού μενο. Μην χρησιμοποιείτε οποιαδήποτε άλλη μέθοδο μεταφοράς.

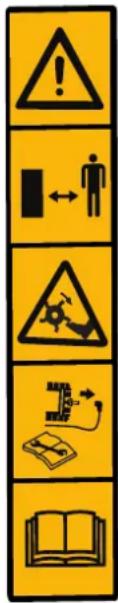

ΟΡΙΣΜΟΣ ΕΙΚΟΝΟΓΡΑΜΜΑΤΩΝ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος
Διατηρήστε απόσταση ασφαλείας
Περιστρεφόμενα εργαλεία
Συμβουλευθείτε το εγχειρίδιο χρήσης και αφαιρέστε το μπουζί πριν εκτελέσετε οποιαδήποτε εργασία.
Διαβάστε το εγχειρίδιο χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

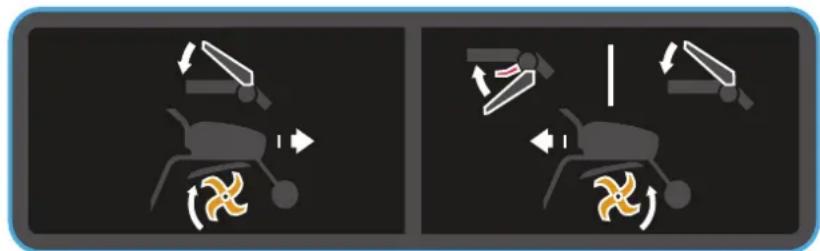

ΕΜΠΡΟΣΘΟΠΟΡΕΙΑ
ΟΠΙΣΘΟΠΟΡΕΙΑ

Διακόπτης διακοπής λειτουργίας

OFF АПЕНЕРГОПОІНЗН ОН ЕНЕРГОПОІНЗН

Εγγυημένη στάθμη ηχητικής ισχύος

Απαιτείται χρήση προστασίας αυτιών.

TEXNIKEΣ ΠΛΗΡΟΦΟΡΙΕΣ

Μοντέλο ΜΓΤ85 210R	Ονομαστική ισχύς	hp (kW) @ rpm	4,8 (3,6) σε 3100
Πλάτος φρεζαρίσματος (mm)	780 Μηχανισμός μετάδοσης		-1,0,1
Βάθος φρεζαρίσματος (mm)	100-200 Λάδι συστήματος μετάδοσης κίνησης		Γράσο
Τύπος κινητήρα McCulloch 210 (WM170F-2/P)		Μικτό βάρος (kg) 65,0
Καύσιμο Βενζίνη Καθαρό βάρος (kg) 60,0
Χωρητικότητα ντεπόζιτου καυσίμου (L)	3,60 Διαστάσεις συσκευασίας (mm)		780x500x660
Χωρητικότητα λαδιού (L)	0,35 Πιστοποίηση ΕΚ (CE), ΕΑС
Εκτόπισμα 212 cc Εγγυημένο επίπεδο		ακουστικής πίεσης	2 dB(A)
Επίπεδο ηχητικής πίεσης	78 dB(A)	Αβεβαιότητα κραδασμών	2%
Επίπεδο ηχητικής ισχύος	98 dB(A)	Τιμή κραδασμών λαβής	Αριστερή λαβή: 7,2 mm/s ^2 Δεξιά λαβή: 7,4 mm/s ^2
Αβεβαιότητα θορύβου	2 dB(A)

ΑΠΟΣΥΣΚΕΥΑΣΙΑ/ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Σημείωση: Στο πλαίσιο της σταθερής βούλησης για τη βελτίωση των προϊόντων, ο κατασκευαστής δηλώνει ότι οι πληροφορίες στο σύνολο του παρόντος εγχειριδίου δεν είναι συμβατικές και διατηρεί το δικαίωμα να τροποποιήσει τις προδιαγραφές των μηχανημάτων χωρίς προειδοποίηση.

Αποσυσκευ- ασία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προσέξτε να μην κόψετε τα καλώδια και να μην προξενήσετε γρατσουνιές στη βαφή του μηχα- νήματος καθώς κόβετε τα άκρα του κιβωτίου.

Αναφ.	Περιεχόμενα κιβωτίου
A	Εξάρτημα κινητήρα
B	Ράβδος αντίστασης
C	Εμπρόσθιος τροχός
D	Σωλήνας βάσης
E	Κάλυμμα ράγας χειρολαβών
F	Κομβίο
G	Κάλυμμα τακτοποίησης
H	Κύρια λεπίδα, δεξιά
I	Κύρια λεπίδα, αριστερά
J	Ράγα
K	Κάλυμμα λεπίδων
L	Θήκη εργαλείων
M	Προφυλακτήρας φυτών
N	Δευτερεύουσα λεπίδα-1, αριστερά
O	Δευτερεύουσα λεπίδα-1, δεξιά
P	Δευτερεύουσα λεπίδα-2, αριστερά
Q	Δευτερεύουσα λεπίδα-2, δεξιά

Συναρμολόγηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Η ακατάλληλη συναρμολόγηση της περιστροφικής μοτοτσάπας μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Βεβαιωθείτε ότι ακολουθείτε όλες τις οδηγίες προσεκτικά.

Τοποθέτηση καλύμματος λεπίδων.

Τοποθέτηση πρώτης ομάδας λεπίδων.

Βεβαιωθείτε ότι τα αιχμηρά άκρα έχουν τοπο- θετηθεί στη μία πλευρά.

Τοποθέτηση ράβδου αντίστασης.

Τοποθέτηση μπροστινού τροχού.

Τοποθέτηση σωλήνα βάσης.

Τοποθέτηση ράγας.

Τοποθέτηση καλύμματος στη ράγα χειρολαβών.

Τοποθέτηση καλύμματος τακτοποί ησης.

Τοποθέτηση δεύτερης ομάδας λεπί- δων - δεξιά.

Τοποθέτηση δεύτερης ομάδας λεπίδων - αριστερά.

12 Τοποθέτηση τρίτης ομάδας λεπίδων- αριστερά και δεξιά.

14 Τοποθέτηση προφυλακτήρα φυτών.

Προειδοποίηση:

Μετά την πλήρη συναρμολόγηση του μηχανήματος, σφίξτε όλα τα μπουλόνια και βίδες με μέτρια ένταση: Μην σφίγγετε υπερβολικά.

Σημείωση: Οποιαδήποτε εργασία αποσυναρ- μολόγησης πρέπει να εκτελείται μόνο από εγκεκριμένο συνεργείο.

— Περιγραφή εξαρτημάτων

1 - Κινητήρας
2 - Λαβή συμπλέκτη
3 - Κάλυμμα ράγας χειρολαβών
4 - Διακόπτης ON/OFF
5 - Προφυλακτήρας φυτών
6 - Χειριστήριο γκαζιού
7 - Σετ λαβών
8 - Μοχλός αλλαγής ταχυτήτων
9 - Λεπίδες
10 - Ράβδος αντίστασης
11 - Εμπρόσθιος τροχός

— Πινακίδα ταυτοποίησης μηχανήματος

-Τροχός μεταφοράς

A=Θέση εργασίας.

B=Θέση μεταφοράς.

ΕΚΚΙΝΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Πλήρωση με λάδι κινητήρα και έλεγχος της στάθμης

Συμπλήρωση βενζίνης

Έγχυση λαδιού στην καθορισμένη θέση

Άνοιγμα του διακόπτη βενζίνης

Τοποθετήστε το τσοκ στη θέση Α

Χειριστήριο γκα- ζιού

Τοποθετήστε το μοχλό στη θέση:

Τοποθετήστε το δια- κόπτη ΟΝ/ΟFF στη θέση "ΟΝ"

Τραβήξτε το κορδό- νι επανατύλιξης της λαβής συστήματος εκκίνησης

Τοποθετήστε το τσοκ στη θέση Β

Προειδοποίηση:

Όταν ξεκινήσει το μηχάνημα, παραμείνετε εντός της ζώνης ασφαλείας.

ΧΡΗΣΗ

3.1

Μετακίνηση προς τα εμπρός

1. Αφήστε το συμπλέκτη οπισθοπορεί- ας στην ίδια θέση.

2-Α. Απασφαλίστε τη λαβή συμπλέκτη.

2-Β. Πατήστε τη λαβή συμπλέκτη

Διατηρήστε ζώνη ασφαλείας σε ακτίνα 20 m γύρω από το μηχάνημα.

3.2

Οπισθοπορεία

1-Α. Αλλάξτε τη θέση του κόκκινου διακόπτη οπισθοπορείας

1-Β. Πιέστε τη λαβή οπισθοπορείας

2-Α. Απασφαλίστε τη λαβή συμπλέκτη.

2-Β. Πατήστε τη λαβή συμπλέκτη

Διατηρήστε ζώνη ασφαλείας σε ακτίνα 20 m γύρω από το μηχάνημα.

Η χρήση της οπισθοπορείας είναι επικίνδυνη. Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια πίσω σας και μειώστε τις στροφές του κινητήρα πριν χρησιμοποιήσετε το συμπλέκτη.

ΔΙΑΚΟΠΗ ΛΕΙΤΟΥΡΓΙΑΣ

4.1

Διακοπή λει- τουργίας των περιστρεφόμε- νων εργαλείων

Αφήστε το μοχλό συμπλέκτη.

4.2

Μειώστε το γκάζι

Τοποθετήστε το χειριστήριο

γκαζιού στη θέση:

4.3

Διακοπή λειτουργίας του κινητήρα

Τοποθετήστε το διακόπτη ΟΝ/ΟFF στη θέση "OFF".

4.4

Τοποθετήστε το τσοκ στη θέση Α

4.5

Κλείσιμο της τάπας καυσίμου

ΠΙΝΑΚΑΣ ΣΥΝΤΗΡΗΣΗΣ

Καθημερινός έλεγχος

Πριν θέσετε σε λειτουργία τον κινητήρα, ελέγξτε τα παρακάτω σημεία.

■Δεν πρέπει να υπάρχουν χαλαρά ή σπασμένα παξιμάδια ή μπουλόνια.

4.5

Ελέγξτε την καθαριότητα του στοιχείου φίλτρου αέρα

Μην χρησιμοποιείτε εύφλεκτα διαλυτικά για να καθαρίσετε το αφρώδες στοιχείο του φίλτρου αέρα.

2.1

Ελέγξτε τη στάθμη του λαδιού λίπανσης

■ Δεν υπάρχουν διαρροές βενζίνης ή λαδιού λίπανσης.

2.2

■ Επαρκής ποσότη- τα βενζίνης

■ Διατηρείτε το μηχάνημα καθαρό.

■ Προστασία του περιβάλλοντος.

■ Δεν υπάρχουν ασυνήθιστοι κραδασμοί ή υπερβολικός θόρυβος.

Μετά τις πρώτες 20 ώρες ή κάθε μήνα

■ Αλλάξτε το λάδι λίπανσης του κινητήρα και του κιβωτίου ταχυτήτων.

Κάθε 50 ώρες ή κάθε 3 μήνες

■ Καθαρίστε το φίλτρο αέρα* (2 Εικ. 4.5).

Κάθε 100 ώρες ή κάθε 6 μήνες

■ Καθαρίστε το φίλτρο.

■ Αλλάξτε το λάδι λίπανσης του κινητήρα και του κιβωτίου ταχυτήτων.

■ Καθαρίστε το μπουζί.

■ Καθαρίστε το προστατευτικό του μπουζί.

Κάθε 300 ώρες ή μία φορά το χρόνο

■ Αντικαταστήστε το φίλτρο αέρα*.

■ Ελέγξτε το διάκενο της βαλβίδας**.

■ Αντικαταστήστε το μπουζί.

■ Καθαρίστε το φίλτρο καυσίμου**.

■ Καθαρίστε το θάλαμο καύσης**.

■ Ρυθμίστε το ρελαντί**

■ Ελέγξτε το κύκλωμα καυσίμου**.

* Καθαρίζετε πιο συχνά σε συνθήκες χρήσης όπου υπάρχει πολλή σκόνη ή στον αέρα ή εναέριοι ρύποι.

** Dev appaiteitai, ektoç ató thn peripntwoh npoβλημάτων atódoos (prépει va dieşayetai ató evkekριμένο συνεργείο).

ΠΙΝΑΚΑΣ ΣΥΝΤΗΡΗΣΗΣ

Μεταφορά

Διακόψτε τη λειτουργία του κινητήρα.

Τοποθετήστε τον τροχό στη θέση κίνησης.

B Ρυθμίστε τις χειρολαβές στη χαμηλή θέση για να διευκολύνετε τη μετακίνηση του μηχανήματος.

C Ανασηκώστε τις λεπίδες από το έδαφος χρησιμοποιώντας τις χειρολαβές και κατόπιν προχωρήστε προς τα εμπρός.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ

Το παρακάτω μηχάνημα

Ονομασία προϊόντος: Μοτοτσάπα

Εμπορική ονομασία: Μ/Δ

Λειτουργία: Μοτοτσάπα (χωρίς κινητήριους τροχούς)

Τύπος: Βενζίνης

Αρ. μοντέλου: MFT85 210R

Αρ. σειράς: 16Η190570

επιβεβαιώνεται ότι πληροί όλες τις σχετικές διατάξεις της

Οδηγίας περί Μηχανημάτων (2006/42/ΕΚ)

και συμμορφώνεται με τα παρακάτω εναρμονισμένα πρότυπα

EN 709: 1997 + A4: 2009

EN 709: 1997 + A4/AC:2012

επιβεβαιώνεται ότι πληροί όλες τις σχετικές διατάξεις της

Οδηγίας περί Ηλεκτρομαγνητικής Συμβατότητας (2014/30/ΕΕ)

και συμμορφώνεται με το παρακάτω εναρμονισμένο πρότυπο:

EN ISO 14982: 2009

Υπεύθυνος για τη δημιουργία της παρούσας δήλωσης

Επωνυμία κατασκευαστή : Husqvarna AB

Διεύθυνση κατασκευαστή : SE561 82 HUSKVARNA SWEDEN

Υπεύθυνο άτομο για την κατάρτιση των τεχνικών αρχείων σύμφωνα με τις απαιτήσεις της ΕΕ

Όνομα, επώνυμο : Husqvarna AB

Διεύθυνση : SE561 82 HUSKVARNA SWEDEN

Υπεύθυνο άτομο για τη δημιουργία της παρούσας δήλωσης

Όνομα, επώνυμο : John Thompson

Θέση/Τίτλος : Διευθυντής προϊόντων και μάρκετινγκ, Τμήμα καταναλωτικών προϊόντων EUAP

Τοποθεσία : Husqvarna UK Ltd, Preston Road

Ημερομηνία : 15 Νοεμβρίου 2016

S. Thompson

(Σφραγίδα εταιρείας και νόμιμη υπογραφή)

BIZTONSÁGI ÓVINTÉZKEDÉSEK

GR - Αρχικές οδεγίες
