BEDIENUNGSANLEITUNG LV-173-SP SCHEPPACH

Laubsauger und -bläser

Originalbedienungsanleitung

⚠️ ACHTUNG!: Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

1. Einleitung.... 12
2. Gerätebeschreibung.... 12
3. Lieferumfang 12
4. Bestimmungsgemäße Verwendung 12
5. Sicherheitshinweise.... 13
6. Technische Daten.... 15
7. Auspacken.... 15
8. Aufbau / Vor Inbetriebnahme 16
9. In Betrieb nehmen.... 17
10. Wartung und Reinigung.... 19
11. Lagerung 21
12. Entsorgung und Wiederverwertung 22
13. Störungsabhilfe 22

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Beachten Sie vor dem Gebrauch sämtliche Sicherheitshinweise
	Lesen und verstehen Sie vor der Inbetriebnahme den kompletten Text der Bedienungsanleitung.
	Gefahr durch fortschleudernde Teile bei laufendem Motor.
	Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten.
	Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten vornehmen.
	Halten Sie Hände und Füße von den rotierenden Teilen fern.
	Achtung Verletzungsgefahr!Greifen Sie mit Ihren Händen nie in die Nähe der Rotorblätter
	Achtung! Verletzungsgefahr! Hände und Füße außerhalb der Öffnungen halten, wenn die Maschine läuft.
	Wichtig. Die Abgase sind giftig, betreiben Sie das Gerät nur im Außenbereich und niemals in geschlossenen oder schlecht belüfteten Räumen.
	Achtung heiße Oberfläche - Verbrennungsgefahr
	Gehör- und Augenschutz benutzen!
	Schutzhandschuhe tragen!
	Sicherheitsschuhe tragen!
	ACHTUNG! Betriebsstoffe sind feuergefährlich und explosiv -Verbrennungsgefahr.Nicht bei heißem oder laufenden Motor tanken.
	Tankinhalt
	Motoröl
	Garantierter Schalleistungspegel
	Das Produkt entspricht den geltenden europäischen Richtlinien.Ölstand kontrollieren
	BürstenantriebRadantrieb
	Saugfunktion
	Blasfunktion
	Kapazität des Auffangkorbs
⚠ Achtung!	In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen

1. Einleitung

Hersteller:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

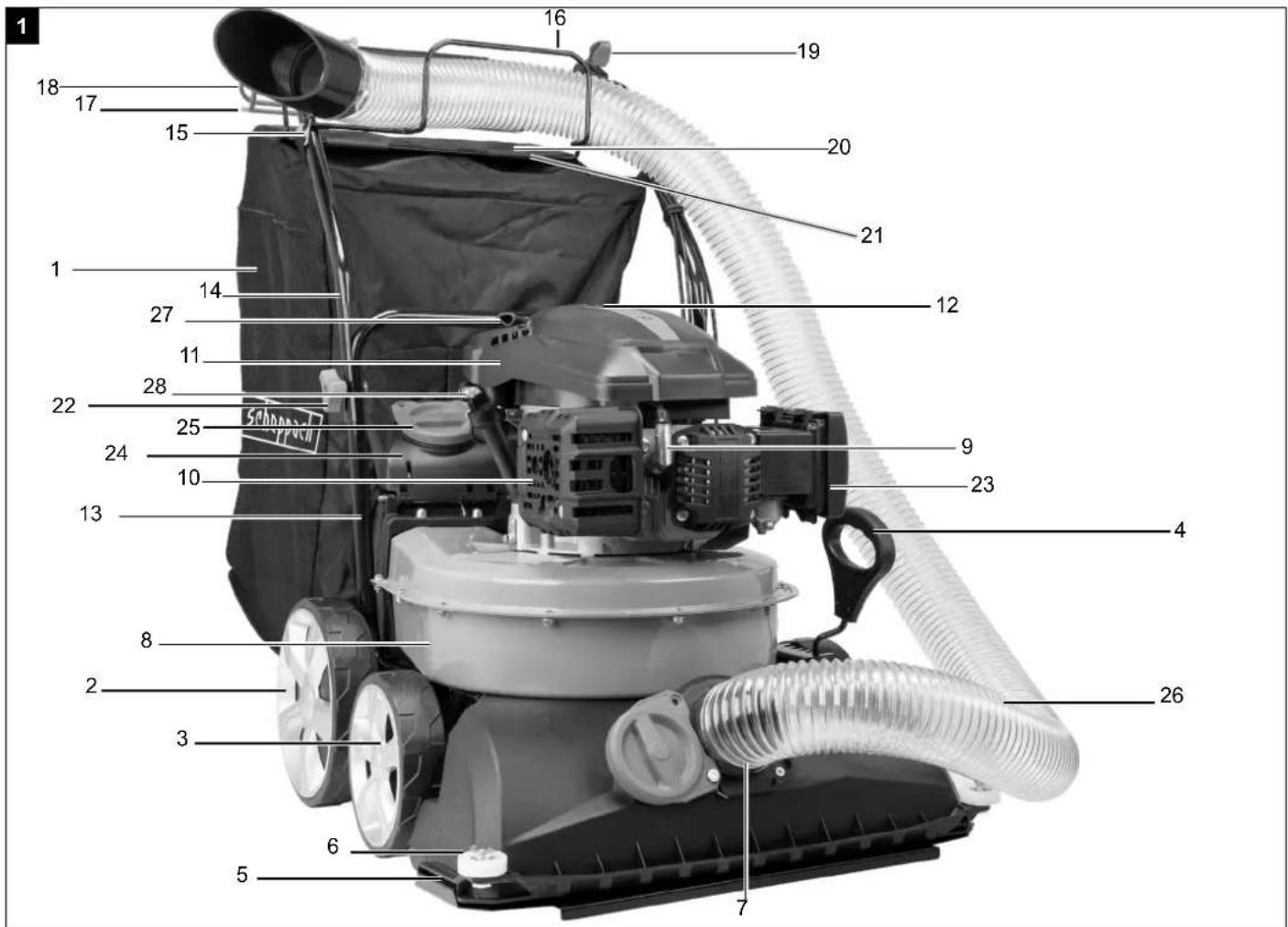

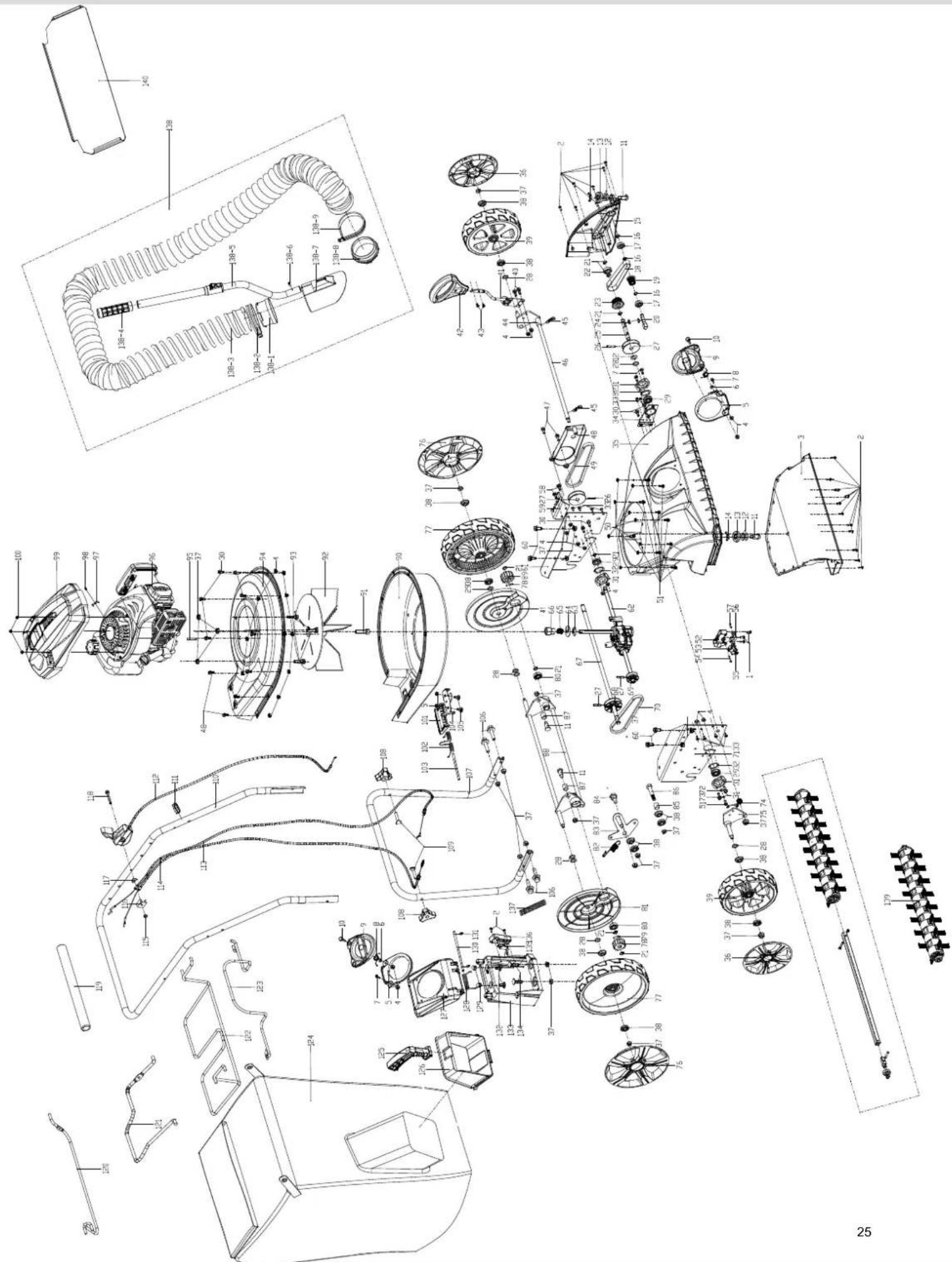

2. Gerätebeschreibung

1. Fangsack
2. Hinterrad
3. Vorderrad
4. Höhenverstellung
5. Blecheinschub für Montageblech
6. Kantenschutz
7. Sauganschluss
8. Lüfterradgehäuse
9. Zündkerze
10. Auspuff
11. Motorabdeckung
12. Benzintank
13. Unterer Schubbügel
14. Oberer Schubbügel
15. Fangsacksicherung
16. Haltebügel
17. Radantriebshebel
18. Bürstenantriebshebel
19. Steuerungshebel
20. Fangsacklasche
21. Fangsackaufnahme
22. Sternmutter
23. Luftfilter
24. Auswurfklappe
25. Blasanschluss
26. Saug/Blas-Schlauch
27. Seilzugstarter
28. Ölmessstab

3. Lieferumfang

a. Saug/Blas-Schlauch
b. Kabelhalter 2x
c. Sternmutter 2x
d. Schrauben M8 2x
e. Zündkerzenschlüssel
f. Montageblech
g. Fangsack
h. Bedienungsanleitung

4. BestimmungsgemäßeVerwendung

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

• Vor Arbeitsaufnahme müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.
• Der Laubsauger/-Bläser ist nur für Laub und Gartenabfälle wie Gras und kleine Zweige zugelassen. Eine anderweitige Anwendung ist nicht erlaubt.
• Der Laubsauger/-Bläser darf nur für trockenes Laub, Gras etc. verwendet werden.
  • Die Maschine ist zur Bedienung durch eine Person konzipiert.
• Die Bedienungsperson ist im Arbeitsbereich gegenüber Dritten verantwortlich.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.
• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen!
• Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Re geln müssen beachtet werden.

• Die Maschine darf nur von sachkundigen Personen ge nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Verwenden Sie das Gerät in der Betriebsart Ansaugen nur, wenn der Fangsack montiert ist.

• Saugen Sie keine brennenden, glühenden oder rauchenden Materialien (z.B. Zigaretten, Glut etc.), Dämpfe oder leicht entzündliche, giftige oder explosive Stoffe an.
  • Die Maschine darf nur mit Originalzubehör und Originalwerkzeugen des Herstellers genutzt werden.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.
• Das Gerät darf nicht für den gewerblichen, handwerklichen oder industriellen Gebrauch eingesetzt werden.
• Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung sicher oder unsicher ist, arbeiten Sie nicht mit der Maschine.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise

⚠️ WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können Brand und/oder schwere Verletzungen verursachen. Benutzen Sie nur die in der vorliegenden Anleitung empfohlenen Kraftstoffe.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Einweisung

- Lesen Sie diese Bedienungsanleitung sorgfältig durch. Machen Sie sich mit den Steuer- oder Regeleinrichtungen und der ordnungsgemäßen Verwendung des Gerätes vertraut.

- Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Lassen Sie niemals Kinder das Gerät benutzen.

- Lassen Sie niemals andere Personen, die mit diesen Anweisungen nicht vertraut sind, das Gerät benutzen. Örtliche Vorschriften können das Mindestalter für Benutzer vorgeben.

• Benutzen Sie das Gerät niemals, wenn Personen, besonders Kinder, oder Haustiere in der Nähe sind.
• Der Benutzer ist verantwortlich für Unfälle oder Gefährdungen, die Dritten persönlich oder Ihrem Eigentum zustoßen.

Allgemeine Hinweise

• Tragen Sie keine weite Kleidung oder Schmuck. Tragen Sie lange Hosen zum Schutz Ihrer Beine. Verwenden Sie bei langen Haaren eine Kopfbe- deckung. Lockere Kleidung, Schmuck und lange Haare können von sich bewegenden Teilen erfasst werden. Tragen Sie geeignete feste, eng anliegen- de Arbeitskleidung.
• Schalten Sie den Motor des Geräts stets aus, wenn Sie die Maschine astellen und vor Arbeiten am Gerät.
• Tragen Sie eine Schutzbrille bei Arbeiten.
• Bedienpersonal mit Atemwegsproblemen oder bei stauberzeugenden Arbeiten eine Atemmaske tragen.
• Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen

Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staube befinden. Das Gerät erzeugt Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Geräts fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit dem Werkzeug. Benutzen Sie kein Werkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Werkzeuges kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Werkzeuges, verringert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Wenn Sie beim Tragen des Werkzeuges den Finger am Schalter haben kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Werkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Werkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck.
• Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Gerätes

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Werkzeug. Mit dem passenden Werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Werkzeug, dessen Schalter defekt ist. Ein Werkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Bewahren Sie unbenutzte Werkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Werkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
• Pflegen Sie Werkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Werkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Werkzeugen.
• Verwenden Sie das Gerät, Zubehör Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Sicherer Umgang mit Kraftstoffen

Kraftstoffe und Kraftstoffdämpfe sind feuergefährlich und können beim einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist daher Vorsicht geboten und für eine gute Belüftung zu sorgen.

• Schalten Sie vor dem Betanken des Geräts den Motor aus und lassen Sie das Gerät abkühlen.
• Beim Tanken nicht rauchen und offenes Feuer vermeiden.
• Tragen Sie beim Tanken Handschuhe.

• Tanken Sie nicht in geschlossenen Räumen (Explosionsgefahr).

• Achten Sie darauf, Kraftstoff oder Öl nicht zu verschütten. Säubern Sie das Gerät sofort, wenn Sie Kraftstoff oder Öl verschüttet haben. Wechseln Sie Ihre Kleidung sofort, wenn Sie Kraftstoff oder Öl darüber verschüttet haben.

• Achten Sie darauf, dass kein Kraftstoff ins Erdreich gelangt.
• Verschließen Sie den Tankverschluss nach dem Betanken wieder sorgfältig und achten Sie darauf, dass er sich während des Betriebes nicht löst.
• Achten Sie darauf, dass Tankdeckel und Benzinleitungen dicht sind.

Bei Undichtigkeiten dürfen Sie das Gerät nicht in Betrieb nehmen.

• Transportieren und lagern Sie Kraftstoffe nur in dafür zugelassenen und gekennzeichneten Behältern.
• Halten Sie Kinder von Kraftstoffen fern.
• Transportieren und lagern Sie Kraftstoffe nicht in der Nähe von brennbaren oder leicht entzündlichen Stoffen sowie Funken oder offenem Feuer.
• Entfernen Sie sich zum Starten des Gerätes mindestens drei Meter vom Tankplatz.
• Zur Verringerung der Brandgefahr – Motor und Schalldämpfer frei halten von Schnittresten, Blättern und Schmiermitteln!
• Halten Sie die Griffe trocken, sauber und frei von Kraftstoffmischung.
• Tanken Sie niemals bei laufendem oder heißem Motor.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzung durch weggeschleuderte Teile.
• Bruch und Herausschleudern von Bürstenstücken.
• Gefahr einer Kohlenmonoxidvergiftung bei Verwendung des Gerätes in geschlossenen oder schlecht belüfteten Räumen.
• Verbrennungsgefahr bei Berührung heißer Bauteile.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden

Verhalten im Notfall

Bei einem eventuell eintretenden Unfall leiten Sie die entsprechend notwendigen Erste-Hilfe-Maßnahmen ein und fordern Sie schnellstmöglich qualifizierte ärztliche Hilfe an.

6. Technische Daten

Abmessungen L x B x H	1280 x 610 x 1020 mm
Luftgeschwindigkeit max.	144 km/h
Fangsackvolumen 150 l
Antrieb
Hubraum 173 cm	^3
Motornennleistung 4,0 kW
Drehzahl max. 3400 min	^-1
Benzintankkapazität 1,5 L
Öltankkapazität 0,6 L
Motortyp 4-Takt Motor, OHV,	luftgekühlt
Motoröl 10W30, 10W40,SAE30
Gesamtgewicht	45 kg

Technische Änderungen vorbehalten!

Geräusch & Vibration

⚠ Warning: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinenlärm 85 dB (A), tragen Sie bitte einen geeigneten Gehörschutz.

Geräuschkennwerte

Schallleitungspegel L_WA 100,0 dB(A)

Schalldruckpegel L_pA 93,7 dB(A)

Unsicherheit K_wa/pA 3 dB(A)

Vibrationskennwerte

Vibration a_h 6,69 m/s ^2

Unsicherheit K_h 1,5 m/s²

7. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

⚠️ WARNING!

Verschluckungs- und Erstickungsgefahr!

Verpackungsmaterial, Verpackungs- und Transportsicherungen sind kein Kinderspielzeug. Kunststoffbeutel, Folien und Kleinteile können verschluckt werden und zum Ersticken führen.

- Halten Sie Verpackungsmaterial, Verpackungs und Transportsicherungen von Kindern fern.

8. Aufbau / Vor Inbetriebnahme

⚠️ ACHTUNG!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

Hinweis!

Beim Zusammenbau und für Wartungsarbeiten benötigen Sie folgendes zusätzliches Werkzeug, das nicht im Lieferumfang enthalten ist:

• eine Ölauffangwanne flach (für Ölwechsel)
• einen Messbecher 1 Liter (Öl / Benzinfest)
• einen Benzinkanister (5 Liter sind ausreichend für ca. 6 Betriebsstunden)
• einen Trichter (passend zum Benzineinfüllstutzen des Tanks)
• Haushaltswischtücher (zum Abwischen von Öl / Benzinresten; Entsorgung an der Tankstelle)
• eine Benzin Absaugpumpe (Plastikausführung, in Baumärkten erhältlich)
• eine Ölkanne mit Handpumpe (in Baumärkten erhältlich)
  • Motoröl SAE30;10W40 oder 10W30

1. Basismontage

• Legen Sie den oberen Schubbügel (14) an den unteren Schubbügel (13) an und verschrauben Sie diesen auf beiden Seiten mit einer Schraube (d) und einer Stemmutter (c) (Abb. 2)
• Sichern Sie die Kabel mit der Kabelhalterung (b) am Schubbügel (Abb. 3)
• Montieren Sie den Fangsack (1) indem Sie die Fangsacklasche (20) über die Fangsackaufnahme (21) ziehen und die Sicherungsclips einrasten (Abb. 4; 5). Haken Sie zusätzlich die Fangsacksicherung (15) am Haltebügel (16) ein. (Abb. 6). Verbinden Sie nun den Fangsack (1) mit dem Gerät wie in Abb. 7; 8; 9; 10. Achten Sie hierbei darauf, dass die Verbindung sauber in den Führungen eingerastet ist, da es sonst zu Leistungsverlust kommen kann.

2. Montage für Betrieb mit Saugschlauch

- Lösen Sie die Bürste (Abb.11 ;b) durch lösen der Schnellverriegelung (Abb.11:a) und entfernen Sie sie. (Abb. 11;12) Stellen Sie sicher, dass die Verriegelung wieder geschlossen ist. (Abb.13)

• Verwenden Sie das Montageblech (f) und schieben Sie dieses in den Blecheinschub für das Montageblech (5). (Abb.14;15)
• Montieren Sie nun den Saug/Blas-Schlauch (26) durch öffnen des Sauganschlusses (7). Achten Sie darauf, dass die kleinen Nasen in die Nuten eindringen und. Drehen Sie den Anschluss nach rechts zum sichern und nach links zum lösen (Abb.16;17)
• Der Laubsauger für den Betrieb mit Saugschlauch ist einsatzbereit (Abb.18)

3. Montage für Betrieb mit Blasschlauch

• Entfernen Sie das Montageblech (5) (Abb.19)
• Lösen Sie die Verbindung zwischen Gerät und Fangsack (Abb.20)
• Montieren Sie nun den Saug/Blas-Schlauch (26) durch schließen der Auswurfklappe (24) und öffnen des Blasanschlusses (25). Achten Sie darauf, dass die kleinen Nasen in die Nuten eindringen und. Drehen Sie den Anschluss nach rechts zum sichern und nach links zum lösen (Abb.21;22)
• Hinweis: Beim Betrieb mit Blasschlauch wird das Arbeiten ohne Bürste empfohlen (Siehe Punkt 2
• Der Laubbläser ist für den Betrieb mit Blasschlauch einsatzbereit (Abb.23)

Einstellen der Arbeitshöhe

⚠ Achtung! Das Verstellen der Arbeitshöhe darf nur bei abgestelltem Motor und abgezogenem Zündkerzenstecker vorgenommen werden.

• Bevor Sie das Gerät verwenden, prüfen Sie, ob Ihre Befestigungsmittel nicht beschädigt sind.
  • Die Einstellung der Schnitthöhe erfolgt mit der Radhöhenverstellung (Abb. 24/ Pos.4). Es können 5 verschiedene Schnitthöhen eingestellt werden.
• Ziehen Sie den Einstellhebel nach außen und stellen Sie die gewünschte Arbeitshöhe ein. Der Hebel rastet in der gewünschten Position ein (Abb. 24).

Arbeitsfläche vorbereiten

Untersuchen Sie die zu bearbeitende Fläche vor dem Betrieb sorgfältig. Entfernen Sie Steine, Stöcke, Knochen, Drähte, Spielzeug und andere Gegenstände, die durch das Gerät weggeschleudert werden können.

9. In Betrieb nehmen

⚠️ ACHTUNG!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

⚠ Achtung!

Der Motor wird ohne Öl ausgeliefert. Vor Inbetriebnahme daher unbedingt Öl einfüllen. Verwenden Sie hierzu normales Mehrbereichsöl (SAE 30, 10W30, 10W40). Der Ölstand im Motor muss vor jedem Mähen überprüft werden.

Ebenfalls muss Benzin eingefüllt werden, da auch dieses nicht im Auslieferzustand enthalten ist.

⚠️ WARNING

Jedes mal wenn Sie irgendwelche Einstell- und/oder Reparaturarbeiten an Ihrem Gerät vornehmen müssen, warten Sie, bis der Motor und alle rotierenden Teile zum Stillstand gekommen sind. Stellen Sie vor jeder Einstell-, Wartungs- und Reparaturarbeit den Motor ab und ziehen Sie den Zündkerzenstecker.

KONTROLLE DER MASCHINE

Bevor Sie mit der Arbeit beginnen, bitte:

• Überprüfen Sie, dass alle Schrauben an der Maschine fest angezogen sind.
• Achten Sie bei der Verwendung des Vakuumsammler darauf, dass der Beutel richtig sitzt und dass der Reißverschluss geschlossen ist.
• Überprüfen Sie, dass der Luftfilter sauber ist.
• Überprüfen Sie, ob die Handgriffe gut befestigt sind.
• Bereiten Sie das Zubehör entsprechend der Art der Arbeit (als Gebläse oder Vakuumsammler) vor und stellen Sie sicher, dass sie korrekt montiert sind.

Nutzung des Antriebs und der Bürste (Abb.28)

• Bürstenantriebshebel (18): Ziehen Sie den Bürstenantriebshebel zum Handgriff und die Bürste beginnt zu rotieren.
• Radantriebshebel (17): Betätigen Sie ihn, wird die Kupplung für den Fahrantrieb geschlossen und der Laubsauger beginnt bei laufendem Motor zu fahren. Lassen Sie den Fahrhebel rechtzeitig los um den fahrenden Laubsauger zu bremsen. Üben Sie das Anfahren und Anhalten vor dem ersten Arbeiten mit dem Gerät bis Sie mit dem Fahrverhalten vertraut sind.
• HINWEIS: Die beiden Hebel sind so angeordnet, dass zur Betätigung des Radantriebs der Bürstenantrieb ebenfalls betätigt sein muss um eine einseitige Abnutzung der Bürste zu vermeiden!

Wichtig: Prüfen Sie vor jedem Start die Leichtgängigkeit des Bürstenantriebshebel (18), des Radantriebshebel (17), sowie des Steuerungshebels (19).

Beachte: Der Motor ist auf die Luftgeschwindigkeit für Laub, und Laubauswurf in den Fangkorb und für eine lange Motor-Lebenszeit ausgelegt

• Überprüfen Sie den Ölstand. (Abb.25)
• Öffnen Sie den Tankdeckel und füllen den Benzintank (12) bis zum unterem Punkt des Tankeinfüllstutzen mit ca. 1,4 Liter Benzin. Verwenden Sie zum Befüllen einen Trichter und Maßbehälter. Überfüllen Sie den Tank nicht. Verwenden Sie frischen, sauberen unverbleiten Kraftstoff.
  Mischen Sie keinesfalls Öl mit Benzin. Erwerben Sie Kraftstoff in Mengen, die innerhalb von 30 Tagen verbraucht werden können, um so die Frische des Kraftstoffs zu garantieren.
  Beachte: Verwenden Sie bleifreies Normalbenzin mit max. 5% Bioethanolanteil.

⚠️ WARNING

Verwenden Sie immer nur einen Sicherheitsbenzinkanister. Rauchen Sie nicht beim Einfüllen von Benzin. Entfernen Sie jegliche Öl- oder Benzinreste Schalten Sie den Motor vor dem Einfüllen von Benzin ab und lassen Sie den Motor einige Minuten abkühlen.

Motor starten (Abb. 26; 27)

• Vergewissern Sie sich, dass das Zündkabel an der Zündkerze(9) angeschlossen ist.
• Stehen Sie hinter dem Laubsauger. Stellen Sie den Steuerungshebel auf Position „Choke“ (a)(Abb.26).
• Den Motor mit dem Seilzugstarter (17) starten. Hierfür den Griff ca. 10-15 cm (bis ein Widerstand spürbar ist) herausziehen, dann kräftig mit einem Ruck anziehen. Sollte der Motor nicht gestartet haben, nochmals am Griff anziehen. (Abb.27)
• Aufgrund einer Schutzschicht auf dem Motor kann es zu einer leichten Rauchbildung kommen, wenn Sie das Gerät zum ersten Mal verwenden. Dies ist ein normaler Vorgang.
• Sobald der Motor läuft Stellen Sie den Steuerungshebel (19) auf Position „Hase“ (b).(Abb.26)

⚠️ Achtung!

• Den Seilzugstarter nicht zurückschleudern lassen.
• Achtung: Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederholen.

Motor abschalten (Abb. 26)

• Um den Motor abzustellen, lassen Sie sowohl den Radantriebs- (17) als auch den Bürstenantriebshebel (18) los. Stellen Sie den Steuerungshebel (19) auf Position „Aus“ (d).
• Ziehen Sie den Zündkerzenstecker von der Zündkerze (9) ab, um unbeabsichtigtes starten des Motors zu vermeiden.
• Überprüfen Sie vor dem erneuten Anlassen den Seilzug des Steuerungshebels. Kontrollieren Sie, ob der Seilzug richtig montiert ist. Ein geknicktes oder beschädigtes Abstellseil muss ausgewechselt werden.

Vor dem Arbeiten mit dem Gerät

Wichtige Hinweise:

• Ziehen Sie sich richtig an. Tragen Sie festes Schuhwerk und keine Sandalen oder Turnschuhe.
• Füllen Sie den Benzintank im Freien auf. Benutzen Sie einen Einfülltrichter und einen Messbehälter. Wischen Sie übergelaufenes Benzin weg.
• Lesen und beachten Sie die Betriebsanleitung und auch die Hinweise bezüglich des Motors und der Zusatzgeräte. Heben Sie die Anleitung auch für die anderen Benutzer des Gerätes zugänglich auf.
• Auspuffgase sind gefährlich. Lassen Sie den Motor nur im Freien an.
• Vergewissern Sie sich, dass alle Sicherheitseinrichtungen vorhanden sind und auch gut funktionieren.
• Das Gerät sollte nur von einer Person bedient werden, die auch dazu geeignet ist.
• Weisen Sie andere Personen oder Kinder an, sich vom Laubsauger/bläser entfernt aufzuhalten.
• Arbeiten Sie niemals bei schlechten Sichtverhältnissen.
• Heben Sie herumliegende, lose Gegenstände, wie Steine, Spielzeug, Stöcke und Drähte usw., vor dem Saugen/Blasen vom Boden auf.

Hinweise zum richtigen Arbeiten mit dem Gerät

⚠ Achtung! Öffnen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft. Umherfliegendes Sauggut könnte zu Verletzungen führen!

Befestigen Sie die Auswurfklappe und den Fangsack immer sorgfältig. Beim Entfernen vorher den Motor ausschalten.

Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Lüfterradgehäuse und Benutzer ist stets einzuhalten. Beim Saugen/Blasen und Fahrtrichtungsänderungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffigen Sohlen und lange Hosen. Arbeiten Sie immer quer zum Hang.

Hänge über 15 Grad Schräge dürfen mit dem Gerät aus Sicherheitsgründen nicht bearbeitetwerden.

Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Laubsaugers. Stolpergefahr!

Laubsaugen ohne Saugschlauch

Zur Erzielung eines sauber gesaugten Bereichs den Laubsauger in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen stehen bleiben.

Die Unterseite des Laubsaugergehäuses sauber halten und Laubansammlungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang, beeinträchtigen die Saugkraft und den Laubauswurf. An Hängen ist die Fahrt quer zum Hang zu legen. Ein Abgleiten des Laubsaugers lässt sich durch Schrägstellung nach oben verhindern.

Bevor irgendeine Kontrolle des Geräts durchgeführt wird, Motor abstellen und den Zündkerzenstecker abziehen. Denken Sie daran, dass das Lüfterrad nach dem Ausschalten des Motors sich noch einige Sekunden weiter dreht. Versuchen Sie nie, sich rotierende Teile zu stoppen.

Prüfen Sie regelmäßig, ob die Bürste richtig befestigt und in gutem Zustand ist.

Hinweis: Stellen sie die Höhe des Geräts abhängig von der Menge des einzusaugenden Laubs ein.

Wenig Laub = Niedrigste Höheneinstellung

Viel Laub = Höchste Höheneinstellung

Saugen / Blasen mit Saugschlauch

Führen Sie den Schlauch in Ihrer rechten Hand. Achten Sie darauf, dass der Schlauch durch die Teleskoparretierung auf Ihre Körpergröße angepasst ist und Sie so mit aufrechter Körperhaltung arbeiten können.

Mit der linken Hand ist es Ihnen möglich, den Radantriebshebel zu steuern.

Halten Sie die Öffnung des Saugschlauchs stets so nah wie möglich am Boden um die maximale Luftgeschwindigkeit effizient zu nutzen und gezielt auf das einzusaugende oder wegzublasende Laub zu richten. Beim Wechsel des Arbeitsbereiches können Sie den Saug/Blas-Schlauch auf dem Haltebügel (16) ablegen. (Abb.1) und das Gerät so sicher an den nächsten Arbeitsbereich führen.

Beim Arbeiten mit dem Gerät in der Funktion als Laubsauger, achten Sie darauf den Auffangsack nicht komplett zu befüllen und diesen rechtzeitig zu leeren.

Hinweise zum Saugen/Blasen

• Achten Sie auf feste Gegenstände. Der Laubsauger könnte beschädigt werden oder es könnten Verletzungen entstehen.
• Ein heißer Motor, Auspuff oder Antrieb kann Verbrennungen verursachen. Also nicht berühren.
• Bei Hängen oder steil abfallendem Gelände vorsichtig arbeiten.
• Mähen Sie nur bei ausreichenden Lichtverhältnissen.
• Überprüfen Sie den Mäher, das Messer und die anderen Teile, wenn Sie in einen Fremdkörper gefahren sind oder wenn das Gerät stärker als normal vibriert.

• Machen Sie keine Einstellungsänderungen oder Reparaturen ohne den Motor vorher abzustellen. Ziehen Sie den Zündkabelstecker.

• Auf oder in der Nähe einer Straße achten Sie auf den Straßenverkehr. Halten Sie den Grasauswurf von der Straße fern.

• Vermeiden Sie Stellen, bei denen die Räder nicht mehr greifen oder das Mähen unsicher ist. Vor einer Rückwärtsbewegung vergewissern Sie sich, ob nicht kleine Kinder hinter Ihnen sind.
• In dichtem, hohen Gras stellen Sie die höchste Schnittstufe ein und mähen Sie langsamer. Vor dem Entfernen von Gras oder sonstigen Verstopfungen, stellen Sie den Motor ab und lösen Sie das Zündkabel.
• Entfernen Sie niemals Teile, die der Sicherheit dienen.
• Füllen Sie niemals Benzin ein, wenn der Motor noch heiß ist oder läuft

Entleeren des Fangsacks

Der Fangsack (1) sollte regelmäßig und wenn möglich vor erreichen der maximalen Fangkapazität entleert werden.

Zum entleeren des Fangsacks öffnen Sie den auf Abb.35 abgebildeten Reißverschluss auf der Rückseite des Fangsacks und räumen das aufgesaugte Gut heraus. Alternativ können Sie den Fangsack komplett demontieren und an den Kompost führen und dort durch öffnen des Reißverschlusses entleeren.

Hinweis: Ein Anzeichen für einen überfüllten bzw. befüllten Fangsack sind liegengebliebene Blätter.

⚠️ WARNING

Vor dem Abnehmen des Fangkorbs den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten.

Zum Abnehmen des Fangkorbs (1) mit einer Hand die Auswurfklappe (24) anheben, mit der anderen Hand den Fangkorb (1) am Tragegriff herausnehmen (Abb. 20). Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe (24) beim Aushängen des Fangkorbs zu und verschließt die hintere Auswurfföffnung.

Bleiben dabei Laubreste in der Öffnung hängen, so ist es für ein leichteres Starten des Motors zweckmäßig, den Laubsauger um etwa 1m zurückzuziehen. Saugreste im Bürstengehäuse und am Arbeitswerkzeug nicht von Hand oder mit den Füßen entfernen, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen.

Zur Gewährleistung eines guten Aufsammelns müssen der Fangkorb (1) und der Bereich der Auswurfklappe (24) gereinigt werden

Fangkorb (16) nur bei abgeschaltetem Motor und stillstehender Bürste einhängen.

Auswurfklappe (24) mit einer Hand anheben und mit der anderen Hand den Fangkorb (1) am Handgriff halten und von oben einhängen. (Abb. 4-10)

Nach dem Saugen/Blasen

• Den Motor immer zuerst abkühlen lassen, bevor Sie den Laubsauger in einem geschlossenen Raum abstellen. Entfernen Sie Gras, Laub, Schmiere und Öl vor dem Einlagern. Keine anderen Gegenstände auf dem Gerät ablagern.
• Kontrollieren Sie vor erneutem Gebrauch alle Schrauben und Muttern. Gelockerte Schrauben sind fest zu ziehen.
• Entleeren Sie den Fangkorb (1) vor dem erneuten Gebrauch.
• Lösen Sie den Zündkerzenstecker, um unerlaubten Gebrauch zu verhindern.
• Achten Sie darauf, dass der laubsauger nicht neben einer Gefahrenquelle abgestellt wird. Das Austreten von Gas kann zu Explosionen führen.
• Es dürfen nur Originalteile oder solche vom Hersteller genehmigte Teile bei Reparaturen verwendet werden (siehe Adresse der Garantieurkunde).
• Bei längerem Nichtgebrauch des Geräts, den Benzintank mit einer Benzinabsaugpumpe entleeren.
• Ölen und warten Sie das Gerät.

10. Wartung und Reinigung

Achtung!

Schalten Sie vor der Durchführung von Reinigungsarbeiten immer den Motor ab und ziehen Sie den Zündkerzenstecker.

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und kraftstofffrei an die Servicestation gesendet werden müssen.

Reinigung des Geräts

Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

• Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.
• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.
• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.
• Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.

• Überprüfen Sie das Gerät regelmäßig vor Arbeitsbeginn.

• Reinigen oder bespritzen Sie das Gerät nie mit Wasser. Säubern Sie das Motorgehäuse nur mit einem feuchten Tuch, und benutzen Sie nie Reinigungs- oder Lösungsmittel! Dadurch könnten die Plastikteile des Geräts beschädigt werden. Trocknen Sie abschließend das Motorgehäuse sorgfältig ab.

• Nach Beendigung der Arbeit Auffangsack abnehmen, umstülpen und gründlich reinigen, um das Entstehen von Schimmel und unangenehmen Gerüchen zu verhindern.
• Ein stark verschmutzter Fangsack kann mit Wasser und Seife gewaschen werden.
• Bei Schwergängigkeit des Reißverschlusses die Reißverschlusszähne mit einer trockenen Seife einreiben.
• Saug-/Blas-Schlauch bei Verschmutzung mit einer Bürste reinigen.
• Verwenden Sie nur Originalzubehör und -ersatzteile.

Radachsen und Radnaben

- Sollten einmal pro Saison gereinigt und leicht eingefettet werden.

Ölstandskontrolle

⚠ Achtung! Motor niemals ohne oder mit zuwenig Öl betreiben. Dies kann schwere Schäden am Motor verursachen. Nur Motorenöl SAE 30; 10W30, 10W40 verwenden.

Kontrolle des Ölstandes (Abb. 25):

• Laubsauger auf eine ebene, gerade Fläche stellen.
• Den Ölmeßstab (28) durch Linksdrehung abschrauben und Messstab abwischen. Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben.
• Messstab herausziehen und in waagrechter Stellung den Ölstand ablesen. Der Ölstand muss sich zwischen max und min des Ölmessstabes (28) befinden.

Ölwechsel (Abb. 31)

• Der Motorölwechsel sollte jährlich vor Saisonbeginn bei betriebswarmen und ausgeschaltetem Motor durchgeführt werden.
• Nur Motoröl (SAE 30; 10W30, 10W40) verwenden.
• Leeren Sie den Benzintank (mit einer Benzinabsaugpumpe)
• Platzieren Sie eine flache Ölauffangwanne (min. 1 Liter Volumen) vor dem Rasenmäher.
• Ölmessstab herausschrauben und den Mäher soweit kippen bis das gesamte Öl in die Auffangwanne abgelaufen ist.
• Danach das frische Motoröl bis zur oberen Markierung des Ölmessstabes einfüllen (ca. 0,35l), überfüllen Sie das Gerät nicht.
• Achtung! Ölmessstab zum Prüfen des Ölstandes nicht einschrauben, sondern nur bis zum Gewinde einstecken.

Zündkerze auswechseln und reinigen (Abb. 32;33;34)

Überprüfen Sie mindestens einmal im Jahr oder bei regelmäßig schlechtem Starten den Elektrodenabstand der Zündkerze. Der korrekte Abstand zwischen Zündfahne und Zündkontakt ist 0,75 mm (0,030").

• Warten Sie, bis der Motor vollständig ausgekühlt ist.
• Ziehen Sie die Zündkerzenstecker von der Zündkerze und drehen Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel heraus.
• Bei übermäßigem Verschleiß der Elektrode oder bei sehr starker Verkrustung muss die Zündkerze mit einer vom gleichen Typ ersetzt werden.
• Starke Verkrustung an der Zündkerze kann bedingt sein durch: Zu hohem Ölanteil im Benzingemisch, schlechte Ölqualität, überaltertes Benzingemisch oder verstopftem Luftfilter.
• Drehen Sie die Zündkerze mit der Hand komplett ins Gewinde. Vermeiden Sie dabei ein Verkanten der Zündkerze.
• Ziehen Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel fest.
• Bei Verwendung eines Drehmomentschlüssels beträgt der Anzugsdrehmoment 12-15 Nm.
• Stecken Sie den Zündkerzenstecker korrekt auf die Zündkerze auf.

Luftfilter reinigen (Abb. 29;30)

Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Staub und Pollen verstopfen die Poren des Schaumstofffilters. Regelmäßige Kontrolle ist daher unerlässlich.

• Lösen Sie durch drücken der Sicherungen (A) die Abdeckung(B) des Luftfilters und entfernen das Schwammfilterelement (C).
• Bringen Sie die Luftfilterabdeckung (B) wieder an, damit nichts in den Luftkanal fällt.
• Waschen Sie das Filterelement in warmem Seifenwasser, spülen Sie es ab und lassen Sie es an der Luft trocknen.

Achtung: Luftfilter nie mit Benzin oder brennbaren Lösungsmitteln reinigen.

Um die Lebensdauer des Motors nicht zu verkürzen, muss ein beschädigter Luftfilter sofort ersetzt werden.

Warnung!

Lassen Sie den Motor niemals laufen, wenn das Luftfilterelement nicht eingesetzt ist.

Pflege und Einstellung der Seilzüge

Die Seilzüge öfters einölen und auf Leichtgängigkeit überprüfen.

Reparatur

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursacht werden.

Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

Betriebszeiten

Beachten Sie bitte die gesetzlichen Bestimmungen, zur Regelung der Betriebszeiten von Maschinen und Geräten mit einem Lautstärkepegel 100 dB(A).

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Zündkerze, Luftfilter

* nicht zwingend im Lieferumfang enthalten!

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

11. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C.

Bewahren Sie das Werkzeug in der Originalverpackung auf.

Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

• Bewahren Sie den Laubsauger niemals mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können.
• Lassen Sie den Motor abkühlen, bevor Sie den Laubsauger in geschlossenen Räumen abstellen.
• Um Brandgefahr zu vermeiden, halten Sie Motor, Auspuff und den Bereich um den Kraftstofftank frei von Gras, Blättern oder austretendem Fett (Öl).

Vorbereitung für das Einlagern des Laubsaugers

Warnhinweis: Entfernen Sie das Benzin nicht in geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

• Entleeren Sie den Benzintank mit einer Benzinabsaugpumpe.
• Starten Sie den Motor und lassen Sie den Motor solange laufen bis das restliche Benzin verbraucht ist.
• Machen Sie nach jeder Saison einen Ölwechsel. Dazu entfernen Sie das alte Motoröl vom warmen Motor und füllen neues nach.
• Entfernen Sie die Zündkerze vom Zylinderkopf.
• Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder.
• Ziehen Sie den Startergriff langsam, so dass das Öl den Zylinder innen schützt.
  • Schrauben Sie die Zündkerze wieder ein.
• Reinigen Sie die Kühlrippen des Zylinders und das Gehäuse.
• Reinigen Sie das ganze Gerät, um die Lackfarbe zu schützen.
• Bewahren Sie das Gerät an einem gutgelüfteten Platz oder Ort auf.

Vorbereitung des Laubsaugers für den Transport (Abb. 36; 37)

• Entleeren Sie den Benzintank mit einer Benzinabsaugpumpe.
• Lassen Sie den Motor solange laufen bis das restliche Benzin verbraucht ist.
• Entleeren Sie das Motoröl vom warmen Motor.
• Entfernen Sie den Zündkerzenstecker von der Zündkerze.
• Reinigen Sie die Kühlrippen des Zylinders und das Gehäuse.
• Hängen Sie den Fangsack (1) aus, sodass dieser nicht mehr mit der Auswurfklappe (24) verbunden ist. Lösen Sie die Sternmutter (22) und klappen den oberen Schubbügel nach unten. Beachten Sie dabei, dass beim Umklappen die Seilzüge nicht geknickt werden.
• Wickeln Sie einige Lagen Wellpappe zwischen oberen und unteren Schubbügel und Motor, um ein Scheuern zu vermeiden.

12. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wie-derverwendbar oder kann dem Rohstoff-kreislauf zurückgeführt werden.

Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

13. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe
Das Gerät springt nicht an •	Luftfilter verschmutztFehlende KraftstoffversorgungFehler in der KraftstoffleitungStartvorrichtung ist defektMotor abgesoffenZündkerzenstecker nicht aufgestecktKein ZündfunkeMotor defektVergaser defekt	Luftfilter reinigen/ersetzenKraftstoffleitung auf Knicke oder Beschädigungen überprüfenServicestelle kontaktieren.Zündkerze entfernen, reinigen und trocknen; anschließend das Starterseil mehrmals ziehen; Zündkerze wieder montierenZündkerzenstecker auf richtigen Sitz überprüfenZündkerze reinigen bzw. ersetzen / Zündkabel auf Beschädigungen prüfenServicestelle kontaktierenServicestelle kontaktieren
Das Gerät läuft an und stirbt ab	Falsche Vergasereinstellung (Leerlaufdrehzahl)	Servicestelle kontaktieren
Gerät arbeitet mit Unterbrechungen (stottert)	Vergaser ist falsch eingestelltZündkerze ist verrußtEin-/Ausschalter defekt	Servicestelle kontaktierenZündkerze reinigen oder ersetzenServicestelle kontaktieren
Rauchentwicklung • Erstmaltige VerwendungVergaser ist falsch eingestellt	• Kurze Zeit abwarten bis Motorschutzschicht abgebrannt ist• Servicestelle kontaktieren
Gerät arbeitet nicht mit voller Leistung	Luftfilter ist verschmutztVergaser ist falsch eingestelltFangsack ist vollFangsack ist verschmutztGerät nicht gänzlich montiertGerät verstopft oder durch Fremdkörper blockiert	Luftfilter reinigen oder ersetzenServicestelle kontaktierenAuspuff überprüfenFangsack leerenFangsack reinigenMontagestellen überprüfenVerstopfungen und Blockierungen beseitigen

Garantiebedingungen

Revisionsdatum 03. Februar 2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.
• Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch).

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

CE - Konformitätserklärung

Originalkonformitätserklärung

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straips-nj
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article	HU	az EU-irányely és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
IT	dichiara la seguente conformità secondo le direttive e le normati-ve UE per l'articolo	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo	CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo	SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
DK	erklærer hermed, at følgende produkt er i overensstemmelse med nedenstående EUdirektiver og standarder	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i nor-mama za sljedece artikle
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen	RS	potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal
FI	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direk-tiivit ja standardit	RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln	BG	декларира съответното съответствие съгласно Дирек-тива на ЕС и норми за артикул

Marke / Brand:

Art.-Bezeichnung / Article name:

SCHEPPACH

LAUBSAUGER UND - BLÄSER - LV-173-SP

GARDEN BLOWER VAC - LV-173-SP

Art.-Nr. / Art. no.:

Serien Nr. / Serial no.:

0269-01001 - 0269-01457

	2014/29/EU		2004/22/EC		89/686/EC_96/58/EC	X 2000/14/EC_2005/88/EC
	2014/35/EU		2014/68/EU		90/396/EC
X	2014/30/EU	X	2011/65/EU*			Noise: measured LWA= 100,0 dB(A); guaranteed LWA= 105 dB(A)
						X Annex V
							Annex VI
X 2006/42/EC
	Annex IVNotified Body:Notified Body No.:Certificate No.:					X 2010/26/EC
						Emission. No: e24*2016/1628*2018/989SRA1/P*0257*00

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, den 12.03.2021

First CE: 2016

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
