KI 1355 - Kühlschrank Nabo - Kostenlose Bedienungsanleitung

Produkttyp	Kühlschrank
Marke	Nabo
Modell	KI 1355
Stromversorgung	220-240 V ~ 50 Hz
Energieverbrauch	ca. 120 kWh/Jahr (Schätzung)
Kühlmittel	R600a
Geräuschemission	ca. 40 dB(A)
Temperaturbereich	+2°C bis +8°C
Kühlfachkapazität	ca. 100 Liter
Gefrierfach	Nein (Kühlgerät ohne Gefrierteil)
Klimaklasse	N/ST
Innenbeleuchtung	LED
Abtauung	Manuell
Anzahl der Türen	1
Anzahl der Ablagen	4 (Schätzung)
Gewicht	ca. 30 kg
Maße (H x B x T)	ca. 85 x 55 x 55 cm
Funktionen	Einstellbarer Thermostat, Temperaturregelung, Türfalzheizung, Flaschenablage, Gemüsefach
Reinigung	Mit mildem Reinigungsmittel, weichem Tuch; keine Scheuermittel
Sicherheit	Gerät gemäß Sicherheitsstandards; Netzstecker ziehen vor Wartung; Kinder nicht unbeaufsichtigt lassen
Lieferumfang	Kühlschrank, Bedienungsanleitung, Eierablage, Eiswürfelbehälter
Garantie	2 Jahre (Standard)
Hersteller	Nabo

Häufig gestellte Fragen - KI 1355 Nabo

Wie stelle ich die Temperatur ein?

Drehen Sie den Thermostatknopf im Inneren des Kühlschranks auf die gewünschte Stufe. Stufe 1 ist am wärmsten, Stufe 7 am kältesten. Eine mittlere Einstellung (3-4) ist für den normalen Gebrauch geeignet.

Wie taut man das Gerät ab?

Schalten Sie das Gerät aus und entnehmen Sie alle Lebensmittel. Lassen Sie die Tür offen, damit das Eis schmilzt. Legen Sie Handtücher auf den Boden, um das Tauwasser aufzufangen. Verwenden Sie keine scharfen Gegenstände zum Entfernen des Eises.

Das Gerät kühlt nicht richtig, was tun?

Überprüfen Sie die Temperatureinstellung und ob die Tür richtig schließt. Reinigen Sie die Kondensatorspiralen auf der Rückseite. Stellen Sie sicher, dass das Gerät nicht in der Nähe einer Wärmequelle steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den Kühlschrank?

Reinigen Sie den Innenraum regelmäßig mit lauwarmem Wasser und einem milden Reinigungsmittel. Verwenden Sie ein weiches Tuch. Trocknen Sie alle Flächen gründlich ab. Vermeiden Sie Scheuermittel oder starke Chemikalien.

Warum bildet sich Kondenswasser im Inneren?

Kondenswasser entsteht durch Feuchtigkeit aus den Lebensmitteln oder durch häufiges Öffnen der Tür. Reduzieren Sie die Türöffnungszeiten und lagern Sie Lebensmittel abgedeckt. Überprüfen Sie die Türdichtung auf Beschädigungen.

Das Gerät macht laute Geräusche, ist das normal?

Einige Geräusche wie Brummen oder Zischen sind normal durch den Kompressor und das Kältemittel. Wenn jedoch laute Klopf- oder Schleifgeräusche auftreten, könnte eine Störung vorliegen. Überprüfen Sie, ob das Gerät waagerecht steht.

Kann ich die Türseite wechseln?

Ja, bei den meisten Modellen ist ein Türanschlagwechsel möglich. Dazu müssen Sie die Scharniere und die Griffe umbauen. Detaillierte Anweisungen finden Sie in der Bedienungsanleitung.

Was bedeutet die Klimaklasse?

Die Klimaklasse gibt die Umgebungstemperatur an, bei der das Gerät optimal arbeitet. N steht für +16°C bis +32°C, ST für +18°C bis +38°C. Überschreiten Sie nicht die angegebene Klasse, um eine Überhitzung zu vermeiden.

Wie lagere ich Lebensmittel richtig?

Lagern Sie verderbliche Lebensmittel wie Fleisch und Milchprodukte im unteren Bereich (kälteste Zone). Obst und Gemüse gehören in das Gemüsefach. Eier und Butter in den Türablagen. Decken Sie Lebensmittel ab, um Gerüche zu vermeiden.

Wo finde ich die Ersatzteile?

Ersatzteile erhalten Sie beim Kundendienst von Nabo oder in autorisierten Fachgeschäften. Halten Sie die Modellnummer KI 1355 bereit. Viele Teile können online bestellt werden.

BEDIENUNGSANLEITUNG KI 1355 Nabo

Inhalt
1. Sicherheitshinweise	Seite 1~13
2. Aufstellen und Anschließen Seite 15~17
3. Inbetriebnahme Seite 18~19
4. Wartung und Pflege Seite 20~22
5. Betriebsgeräusche / Fehler beheben	Seite 23~24

Sicherheitshinweise

Um Ihre Sicherheit und einen ordnungsgemäßen Gebrauch zu gewährleisten, lesen Sie diese Bedienungsanleitung einschließlich aller Hinweise und Warnungen vor der Installaon und erstmaligen Verwendung des Geräts durch. Alle Personen, die dieses Gerät verwenden, müssen mit dessen Gebrauch und

Sicherheitsvorkehrungen vertraut sein, um unnöge Fehler und Unfälle zu vermeiden.

Bewahren Sie diese Sicherheitshinweise auf und übergeben Sie sie, falls das Gerät an einen anderen Ort gebracht oder verkau wird. So gewährleisten Sie, dass alle Nutzer des Geräts über den ordnungsgemäßen und sicheren Gebrauch informiert werden.

Bewahren Sie diese Bedienungsanleitung zum Schutz von Leben und Sachgegenständen gut auf; der Hersteller haet nicht für Schäden aufgrund von Unterlassung.

Sicherheit von Kindern und schutzbedürigen Personen

- Dieses Gerät kann von Kindern im Alter von über 8 Jahren und von Personen mit

Sicherheitshinweise

verminderten körperlichen, sensorischen oder geisgen Fähigkeiten oder fehlender Erfahrung oder Kenntnis verwendet werden, wenn sie unter Aufsicht stehen oder Anleitungen bezüglich der sicheren Verwendung des Geräts erhalten haben und die damit zusammenhängenden Gefahren verstehen.

• Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Kühl-/Gefriergerät be- und entladen.
• Kinder müssen beaufsicht werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Reinigungsarbeiten und Benutzerwartungen dürfen nur von Kindern durchgeführt werden, die älter als 8 Jahre sind und beaufsicht werden.
• Halten Sie alle Verpackungsmaterialien von Kindern fern. Es besteht Ersckungsgefahr.
• Wenn Sie das Gerät entsorgen, ziehen Sie den Stecker aus der Steckdose, schneiden Sie das Kabel (so nah wie möglich am Gerät) ab und enernen Sie die Tür, um zu verhindern, dass spielende Kinder einen Stromschlag erleiden oder im Gerät eingeschlossen werden.

Sicherheitshinweise

- Falls dieses Gerät mit magneschen Türdichtungen ein älteres Gerät mit Schnappverschluss (Schnappschloss) an der Tür oder der Abdeckung ersetzen soll, muss der Schnappverschluss unbrauchbar gemacht werden, bevor Sie das alte Gerät entsorgen. So verhindern Sie, dass das Gerät zu einer Todesfalle für Kinder wird.

Allgemeine Sicherheit

⚠️ ACHTUNG! Blockieren Sie nicht die Lüungsönungen im Gerät oder Einbauschrank.

⚠️ ACHTUNG! Verwenden Sie keine mechanischen Geräte oder andere Miel als die vom Hersteller empfohlenen, um den Abtauprozess zu beschleunigen.

⚠️ ACHTUNG! Beschädigen Sie nicht den Kühlkreislauf.

⚠️ ACHTUNG! Verwenden Sie im Inneren von Kühlgeräten keine anderen elektrischen Geräte (z.B. Eismaschinen), es sei denn, diese wurden vom Hersteller ausdrücklich für solch einen Zweck zugelassen.

⚠️ ACHTUNG! Berühren Sie nicht die Glühbirne, falls diese längere Zeit eingeschaltet war; sie könnte sehr heiß sein. 1)

Sicherheitshinweise

⚠️ WARNUNG! Stellen Sie beim Aufstellen des Geräts sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt ist.
⚠️ WARNUNG! Stellen Sie nicht mehrere tragbare Steckdosenleiste an der Rückseite des Geräts auf.

• Lagern Sie keine explosiven Objekte wie Aerosoldosen, die brennbare Treibmiel enthalten, in diesem Gerät.
• Das Kühlmiel Isobutan (R600a) ist im Kühlkreislauf des Geräts enthalten. Es handelt sich hierbei um ein Erdgas mit hoher Umweltverträglichkeit; nichtsdestotrotz ist es brennbar.

• Stellen Sie während des Transports und Aufstellens des Gerätes sicher, dass keine Komponenten des Kältekreislaufes beschädigt werden.

• Meiden Sie oenes Feuer und Zündquellen

• Lüen Sie den Raum, in dem das Gerät aufgestellt wird, gründlich

- Es ist gefährlich, die Spezikaonen dieses Produkts auf irgendeine Art und Weise zu verändern oder zu modizieren. Schäden am

Sicherheitshinweise

Kabel können Kurzschlüsse, Feuer und/oder Stromschläge verursachen.

- Dieses Gerät ist für den privaten Gebrauch und für ähnliche Anwendungen besmmt, wie

• Personalküchen in Geschäen, Büros und anderen Arbeitsumgebungen;
• Bauernhäuser und Anwendung durch Hotel- und Motelgäste sowie in anderen Wohnumgebungen;
• Frühstückspensionen;
• Catering und ähnlichen, nicht dem Verkauf dienenden Anwendungen.

⚠️ ACHTUNG! Elektrische Komponenten des Geräts (Stecker, Netzkabel, Kompressor, usw.) dürfen nur von einem zerzierten Kundendienst oder einem qualizierten Wartungstechniker ersetzt werden.

⚠️ ACHTUNG! Die mit dem Gerät mitgelieferte Glühbirne ist eine „Spezialbirne“, die nur für dieses Gerät geeignet ist. Diese „Glühbirne für spezielle Nutzung“ ist nicht für Haushaltsbeleuchtungen geeignet. 1)

- Verwenden Sie keine Verlängerungskabel.

Sicherheitshinweise

• Achten Sie darauf, dass der Netzstecker nicht von der Rückseite des Geräts eingeklemmt oder beschädigt wird. Ein eingeklemmter oder beschädigter Netzstecker kann überhitzen und Feuer verursachen.
• Der Netzstecker des Geräts muss immer leicht zugänglich sein.
• Nicht am Netzkabel ziehen.
• Den Netzstecker in keine Netzsteckdose stecken, die locker ist. Es besteht Stromschlag- und Brandgefahr.
• Verwenden Sie das Gerät nicht ohne Lampe.
• Das Gerät ist schwer. Seien Sie beim Umstellen des Gerätes vorsichg.
• Falls Sie nasse/feuchte Hände haben, dürfen Sie keine Gegenstände im Tieühler anfassen oder herausnehmen. Es besteht die Gefahr von Schürfverletzungen oder Frostbeulen.
• Das Gerät muss vor anhaltender Sonneneinstrahlung geschützt werden.

Sicherheitshinweise

Täglicher Gebrauch

• Die Kunststoeile im Gerät dürfen nicht mit heißen Gegenständen in Kontakt kommen.
- Stellen Sie Lebensmiel nicht direkt an die Rückwand.
- Aufgetaute Lebensmiel dürfen nicht erneut eingefroren werden. 1)
- Bewahren Sie vorverpackte Tieühllebensmiel gemäß den Herstellerangaben auf.1)
- Die Auewahrungsempfehlungen des Geräteherstellers sollten genau eingehalten werden. Informieren Sie sich in den entsprechenden Anleitungen.
- Stellen Sie keine kohlesäurehalgen Getränke oder Sprudel in das Tieühlfach, da diese im Behälter Druck auauen, wodurch Explosionen und als Folge Schäden am Gerät verursacht werden könnten. ^1)
- Eislutscher können Frostbeulen verursachen, falls Sie direkt nach Herausnahme aus dem Gerät gegessen werden. ^1)

Sicherheitshinweise

Um die Verunreinigung von Lebensmitteln zu vermeiden, sind die folgenden Anweisungen zu beachten:

• Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.
• Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.
• Wasserbehälter reinigen, wenn sie 48 h nicht benutzt worden sind; das Wassersystem spülen, wenn 5 Tage kein Wasser entnommen wurde.
• Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
• Zwei-Sterne-Gefrierfächer sind für die Aufbewahrung von bereits eingefrorenen Lebensmitteln und die Aufbewahrung oder Zubereitung von Speiseeis oder Eiswürfeln geeignet.
• Ein-, Zwei- und Drei-Sterne-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet.
• Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Sicherheitshinweise

Reinigung und Pege

• Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Stecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Verwenden Sie keine spitzen Gegenstände, um Eis vom Gerät zu enernen. Verwenden Sie einen Eiskratzer aus Kunststo. 1)
• Ü berprüfen Sie den Abuss des Kühlschranks regelmäßig auf Tauwasser. Reinigen Sie den Abuss gegebenenfalls. Falls der Abuss blockiert ist, sammelt sich Wasser am Boden des Geräts an. 2)

Installaon

Wichg! Nehmen Sie die elektrische Verbindung vorsichg und gemäß den Anleitungen in den entsprechenden Kapiteln vor.

- Packen Sie das Gerät aus und überprüfen Sie es auf mögliche Schäden. Schließen Sie das Gerät nicht an, falls es beschädigt ist. Wenden Sie

Sicherheitshinweise

sich im Schadensfall umgehend an das Geschä, in dem Sie das Gerät gekau haben. Bewahren Sie für solch einen Fall die Verpackung auf.

- Es wird empfohlen, mindestens vier Stunden zu warten, bis Sie das Gerät an die Stromversorgung anschließen, damit das Ö I zurück in den Kompressor ießen kann.

- Sorgen Sie um das Gerät herum für eine ausreichende Luzirkulaon, um Ü berhitzung zu vermeiden. Im Hinblick auf eine adäquate Belüung befolgen Sie bie die entsprechenden Installaonsanleitungen.

- Sofern möglich, sollten die Abstandshalter des Geräts gegen eine Wand gerichtet sein, damit sie nicht mit warmen Komponenten (Kompressor, Kondensator) in Kontakt kommen; es besteht Brandgefahr.

- Stellen Sie das Gerät nicht in der Nähe von Heizkörpern oder Kochgeräten auf.

- Sorgen Sie dafür, dass der Netzstecker nach dem Aufstellen des Gerätes leicht zugänglich ist.

Sicherheitshinweise

Service

• Elektrische Arbeiten im Rahmen von Reparaturen am Gerät dürfen nur von einem qualizierten Elektriker oder einer Fachkra durchgeführt werden.
• Dieses Produkt darf nur durch einen autorisierten Kundendienst unter Verwendung von Originalersatzteilen gewartet werden.

Energieeinsparung

• Stellen Sie keine heißen Lebensmiel in das Gerät.
• Stellen Sie Lebensmiel nicht eng aneinander in das Gerät; dadurch würde die Luzirkulaon beeinträchtigt.
• Achten Sie darauf, dass die Lebensmiel nicht mit der Rückseite der Fächer in Kontakt kommen;
• Im Fall eines Stromausfalls nicht die Tür(en) önen;
• Ö nen Sie die Tür(en) nicht zu o;
• Lassen Sie die Tür(en) nicht zu lange geönet;

Sicherheitshinweise

• Stellen Sie mit dem Thermostat keine übermäßig kalte Temperatur ein;
• Einige Zubehörteile, wie z.B. die Schubfächer, können herausgenommen werden, um mehr Platz zu schaen und den Energieverbrauch zu senken.

Umweltschutz

Dieses Gerät enthält weder im Kältekreislauf noch in den Dämmmaterialien Gase, welche die Ozonschicht schädigen könnte. Das Gerät darf nicht über den normalen Hausmüll entsorgt werden. Der Dämmschaum enthält brennbare Gase: Das Gerät muss gemäß den Vorschrien entsorgt werden; Informaonen erhalten Sie auf Ihrer Behörde vor Ort. Beschädigen Sie nicht die Kühlereinheit, insbesondere den Wärmetauscher. Die mit dem Symbol markierten Materialien des Geräts sind recycelbar.

Das Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass das Produkt nicht über den Hausmüll entsorgt werden darf. Geben Sie es stadessen an einer entsprechenden Sammelstelle für das

Recyclingelektrischer und elektronischer Geräte ab.

Durch das ordnungsgemäße Entsorgen des Produkts

Sicherheitshinweise

leisten einen posiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Für nähere Informaonen zum Recycling dieses Produkts wenden Sie sich bie an Ihre Behörde vor Ort, das örtliche Entsorgungsunternehmen oder das Geschä, in dem Sie das Produkt erworben haben.

Verpackungsmaterialien

Die mit dem Symbol markierten Materialien sind recyclebar. Entsorgen Sie die Verpackungen in einem geeigneten Sammelcontainer, um sie zu recyceln.

Entsorgung des Gerätes

1. Trennen Sie den Netzstecker vom Netzstrom.
2. Schneiden Sie das Netzkabel ab und werfen Sie es weg.

⚠️ WARNING! Achten Sie bei der Nutzung, Wartung und Entsorgung des Geräts auf dieses Symbol, das sich auf der Rückseite des Geräts befindet (Rückwand oder Kompressor).

Das Symbol steht für Feuergefahr. In Kältemittelleitungen und im Kompressor befinden sich brennbare Materialien. Bitte halten Sie sich während der Nutzung, der Wartung und der Entsorgung fern.

Gerät kennenlernen

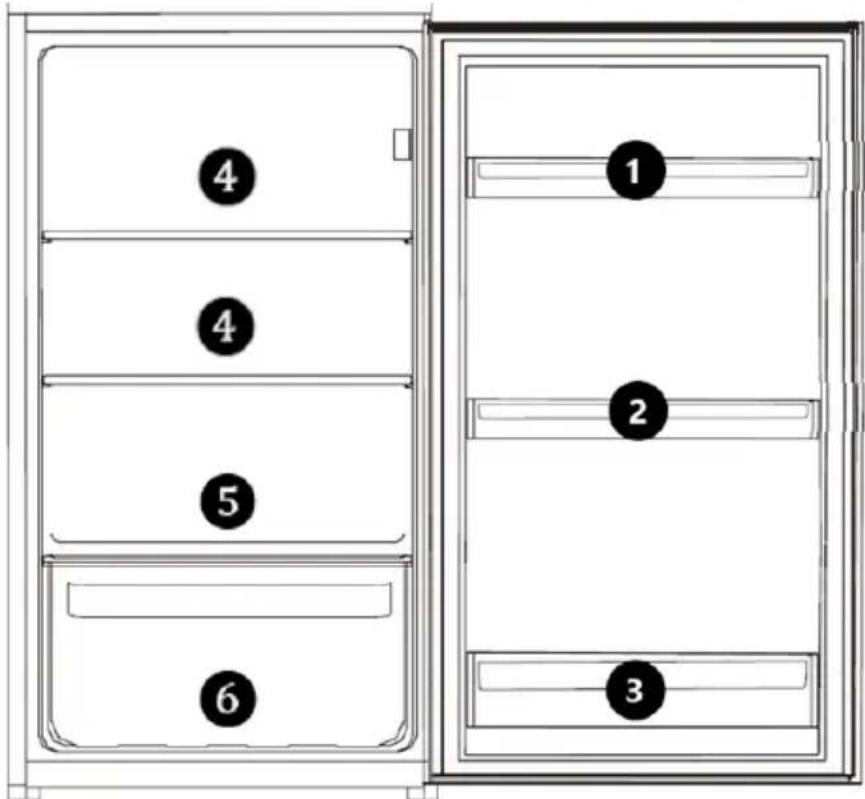

Lieferumfang

1x Gerät

3x Glasablagen

1x Gemüseschale

3x Türfächer

1x Gebrauchsanweisung

1xEinbauanleitung

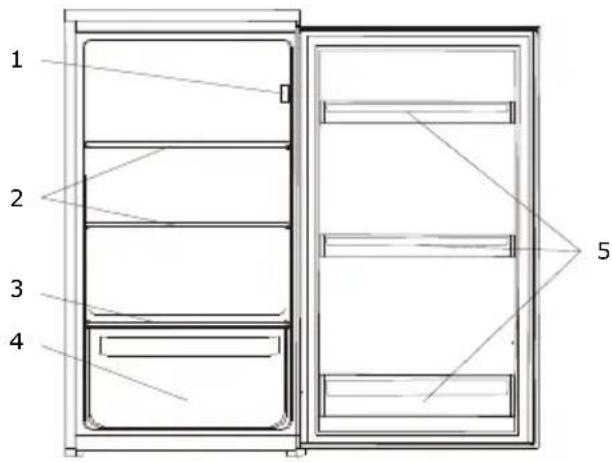

Bezeichnung

Bezeichnung

1 Temperaturregler

2 verstellbare Glasablagen

3 Glasablage über der Gemüseschale

4 Gemüseschale

5 Türfächer

Temperaturregler

Stufe 0 = AUS/OFF

Stufe 1 - 7 = Kühlstufen

Türanschlag wechseln

Das Gerät bietet die Möglichkeit den Türanschlag von links nach oder umgekehrt zu versetzen.

ACHTUNG

SACHSCHADEN!

Gerät bei Türmontage nicht mehr als 45° kippen, um das Kühlsystem nicht zu beschädigen.

Für den Türanschlagwechsel benötigte Werkzeuge:

Werkzeug Bezeichnung
	Kreuzschlitz-Schraubendreher
	Schraubendreher, flach
Schrittfolge	Bild
1. Das obere Scharnier abschrauben.2. Die Gerätetür vorsichtig anheben und zur Seite legen.
3. Das untere Scharnier abschrauben.
4. Die Abdeckkappen von links nach rechts einstecken.5. Das obere Scharnier nehmen und um 180° drehen und unten links festschrauben.6. Vorsichtig die Gerätetür auf den Stift des unteren Scharniers setzen und die Tür schließen.
7. Den Stift des unteren Scharniers oben links auf die Gerätetür einstecken und am Gerät mit beiden Schrauben befestigen.8. Gerätetür horizontal und vertikal ausrichten.9. Darauf achten, dass die Dichtung gut schließt.10. Bei Bedarf die Scharniere nachjustieren.

Gerät für den Einbau vorbereiten

Das Gerät

• Entsprechend der angefügten Einbauanleitung montieren.
• In einem gut belüfteten und trockenen Raum aufstellen, dessen

Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

ACHTUNG

SACHSCHADEN!

Das Gerät nach dem Transport für 12 Stunden stehen lassen, damit sich das Kältemittel im Kompressor sammeln kann. Das Nichtbeachten könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.

KLIMAKLASSE	TEMPERATURBEREICH
(SN) erweiterte gemäßigte Zone	+10 °C bis +32 °C
(N) gemäßigte Zone	+16 °C bis +32 °C
(ST) subtropische Zone	+16 °C bis +38 °C
(T) tropische Zone	+16 °C bis +43 °C

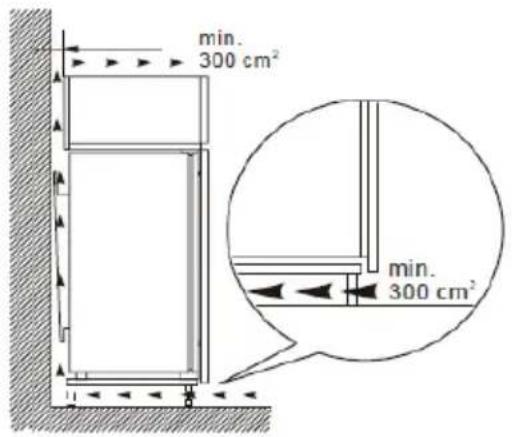

Mindestabstände für Be- und Entlüftung

Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den Energieverbrauch und die Kühlleistung (je nach Modell). Unbedingt die Mindestabstände für die Belüftung des Gerätes einhalten, die in der nachfolgenden Zeichnung aufgeführt sind. Bei Nichteinhalten der Mindestabstände kann die gestaute Luft nicht ableiten und der Kompressor ist durchgehend in Betrieb, was die Lebensdauer des Gerätes verkürzt.

Inbetriebnahme

Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel „Wartung und Pflege").

• Die Temperaturstufe je nach Umgebungstemperatur (Aufstellort), bei Änderung der Bestückung oder bei häufigem Öffnen der Gerätetür anpassen.
• Bei sehr hohen sommerlichen Temperaturen den Temperaturregler auf eine höhere Stufe stellen, um die gewünschte Kühltemperatur zu halten.
• Für den optimalen Energieverbrauch die Glasablagen / Schubladen, im Gerät so belassen wie abgebildet (siehe Absatz Lebensmittel richtig lagern").
• Das Gefrierfach ist nach ca. 3 Stunden betriebsbereit.

Gerät ein-/ausschalten

1. Gerät am Strom anschließen.
   → Bei Öffnen der Gerätetür schaltet sich die Innenbeleuchtung ein.
2. Zum Einschalten des Gerätes den Temperaturregler von „0“ nach rechts auf die gewünschte Kühltemperatur drehen. Der Temperaturregler befindet sich an der rechten Seite im Geräteinnenraum
3. Zum Ausschalten des Gerätes den Temperaturregler auf „0“ drehen

ACHTUNG

SACHSCHADEN!

Gerät nicht unmittelbar nach einem Stromunterbruch einschalten. Mögliche Überlastung des Kompressors oder Durchbrennen der Sicherung.

Temperatur einstellen

Die Temperatur hängt von bestimmten Faktoren ab, wie z.B. Aufstellungsort, Häufigkeit des Öffnens der Gerätetür oder wie das Gerät beladen ist.

1. Die Innentemperatur des Gerätes mit dem Drehknopf regeln
2. Bei Erstbetrieb den Temperaturregler auf die höchste Stufe stellen.
   → Nach ca. 2 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und ist einsatzfähig.
3. Den Temperaturregler auf eine mittlere Stufe zurückstellen.

Die Temperatur so einstellen, dass das Gerät nicht ständig - ohne Abtauphase - kühlt. Die Temperatur im Kühlschrank sinkt (auf unter 0 °C) und Getränke und frische Lebensmittel gefrieren. Durch die Vereisung der Rückwand nimmt der Energieverbrauch sehr stark zu und die Effizienz des Gerätes sinkt.

Übersicht Lagerempfehlungen Kühlraum

Kühlraum

① Streichzarte Butter und Käse im oberen Türfach platzieren. Die Temperatur ist hier am wärmsten.
② Angebrochene Gläser, Konserven und Eier im mittleren Türfach platzieren.
③ Getränke und Flaschen im großen unteren Türfach platzieren. Volle Behälter nah am Scharnier platzieren, um die Belastung zu verringern.
4 Gekochtes und gebackenes Essen auf dem Glasregal platzieren.
⑤ Fisch und Fleisch auf der Glasablage über der Gemüseschublade platzieren. Die Temperatur ist hier am kältesten.
6 Gemüse und Obst in der Gemüseschublade platzieren.

Energie sparen

• Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch.
• Auf ausreichende Be- und Entlüftung am Gerätesockel, an den Geräteseiten und an der Geräterückseite achten. Lüftungsöffnungen niemals abdecken. Die Abstandsmaße beachten (s. Kapitel „Aufstellen und Anschließen“).
• Die Anordnung der Schubladen, Regale und Ablagen, wie sie auf der Abbildung «Gerät kennenlernen» zu ersehen ist, bietet die effizienteste Energienutzung und ist daher möglichst beizubehalten.
• Für einen größeren Stauraum (z.B. bei großem Kühlgut) die mittleren Ablagen/Schubladen entfernen. Die oberen und unteren Ablagen/Schubladen bei Bedarf als letzte herausnehmen.
• Ein gleichmäßig gefülltes Kühlabteil trägt zur optimalen Energienutzung bei. Leere oder halbleere Abteile vermeiden.
• Keine warmen Speisen in den Kühlschrank stellen. Speisen erst abkühlen lassen.
• Gefrorenes im Kühlschrank auftauen lassen. Die Kälte des Gefriergutes vermindert den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz.
• Temperatur nicht kälter als notwendig einstellen. Das trägt zu einer optimalen Energienutzung bei.
• Gerätetürdichtungen des Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen und sich der Energieverbrauch nicht unnötig erhöht.
• Gerät nur öffnen, wenn es erforderlich ist und dann nur so kurz wie möglich. Der Energieverbrauch und die Temperatur im Gerät können ansteigen, wenn die Gerätetür häufig oder lange geöffnet wird bzw. nicht korrekt verschlossen ist.

Wartung und Pflege

Aus hygienischen Gründen das Gerät außen und innen, einschließlich Gerätetürdichtung und Innenausstattung, regelmäßig reinigen.

Vor allen wartungs- und Pflegetätigkeiten sicherstellen, dass das Gerät vom Stromnetz getrennt ist (siehe Sicherheitskapitel → Stromschlag).

VORSICHT

VERLETZUNGSGEFAHR!

• Keine elektrischen Heizgeräte, offene Flammen, Messer o.ä. zum Abtauen benutzen.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen.
• Steht der Temperaturregler auf „0“, ist die Kühlung ausgeschaltet, der Stromkreislauf bleibt hingegen aufrechterhalten.

ACHTUNG

SACHSCHADEN!

- Keine scheuernden, aggressiven Reinigungsmittel benutzen.

- Keine kratzenden Schwämme verwenden.

- Ätherische Öle und organische Lösungsmittel, z.B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten, können Kunststoffteile angreifen. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.

Gerät reinigen

1. Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern.

2. Glasablagen zum Reinigen etwas nach oben anheben und herausziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen.

3. Türfächer nach oben schieben und herausnehmen.

4. Gerät einschließlich Gerätetürdichtung und Innenausstattung mit einem Lappen und lauwarmem Wasser unter Zugabe von etwas handelsüblichem Geschirrspülmittel reinigen.

5. Mit klarem Wasser nachwischen und trockenreiben.

6. Tauwasser-Ablaufloch überprüfen. Regelmäßig mit Hilfe von Wattestäbchen reinigen.

7. Die gereinigten Glasablagen, Türfächer, Schubladen etc. einsetzen.

8. Sicherstellen, dass der Innenraum des Gerätes vollkommen trocken ist.

9. Gerät am Stromnetz anschließen und einschalten.

Gerätetürdichtung reinigen / wechseln

Luftdichtheit der Dichtungen von Tür oder Deckel prüfen

1. Ein ausreichend langen Papierstreifen von 50 mm Breite und 0,08 mm -Dicke an verschiedenen Stellen des Gerätes einklemmen. → Lässt sich das Papier mit einem leichten Widerstand durchziehen, ist die Gerätetürdichtung dicht. (Die Prüfung der Dicke des verwendeten Papiers wird nach ISO 534 durchgeführt)

1. Eine Taschenlampe auf eine Glasablage im Gerät stellen, Licht in Richtung der Gerätetürdichtung ausrichten und Tür schließen. Scheint kein direktes Licht durch, ist die Gerätetürdichtung dicht.

2. Scheint direktes Licht durch die geschlossene Tür, ist die Dichtung undicht.

Undicht

Gerätetürdichtung auswechseln

1. Lebensmittel aus dem Geräte nehmen.

2. Gerätetürdichtung aus dem Gerät herausziehen.

3. Gerätetür wie üblich reinigen.

4. Neue Gerätetürdichtung in die Spalten einsetzen. Neue Gerätetürdichtung in die Spalten einsetzen. Die Dichtung zuerst in die Ecken einstecken und mit dem Daumen nach drücken / streichen.

5. Falls die Dichtung nicht überall gleichmäßig an liegt: vorsichtig mit einem Haartrockner die entsprechenden Stellen anwärmen und mit den Fingern etwas herausziehen.

Gerätetürdichtungen regelmäßig auf Verschmutzungen und Beschädigungen kontrollieren.
- Gerätetürdichtung immer mit kaltem Wasser reinigen.
Fett und Öl macht die Gerätet ürdichtungen porös und spröde. Wenn Fett oder Öl an Gerätetürdichtungen gelangt ist, Gerätetürdichtungen sofort mit feuchten, sauberen Tüchern reinigen.

Abtauen

Automatisches Abtauen im Kühlraum

Der Temperaturregler steuert eine Abtauautomatik. Während der Abtauphase kann die Temperatur bis +8 °C ansteigen. Die Temperatur im kompletten Kältekreislauf ist dann +5 °C.

Läuft das Tauwasser aus dem Ablaufkanal zum Auffangbehälter nicht richtig ab, prüfen, ob der Ablaufkanal verstopft ist (s. Kapitel „Fehler beheben“).
Es darf kein Wasser auf dem Boden stehen oder mit elektrischen Teilen in Berührung kommen.

Glühbirne auswechseln

Das Gerät ist mit einer Glühbirne ausgestattet.

Zum Auswechseln der Glühbirne wie folgt vorgehen:

1. Die Schraube herausdrehen (modellabhängig).
2. Auf die Lampenabdeckung drücken und Lampenabdeckung nach hinten abnehmen.
3. Defekte Glühbirne auswechseln.
4. Lampenabdeckung einsetzen.
5. Schraube eindrehen.
6. Gerät am Stromnetz anschließen und einschalten.

Gerät außer Betrieb nehmen

Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

√ Lebensmittel entnehmen.
√ Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
√ Gerät abtauen und gründlich reinigen (s. Kapitel „Wartung und Pflege“).
√ Gerätetür geöffnet lassen, um Geruchs- und Schimmelbildung zu vermeiden.

Betriebsgeräusche / Fehler beheben

Reparaturen an elektrischen Geräten ausschließlich vom Kundendienst ausführen lassen (s. Kapitel „Kundendienst“). Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen.

Bei einer nicht fachgerecht durchgeführten Reparatur erlischt der Garantieanspruch.

Betriebsgeräusche

GERÄUSCHE	GERÄUSCHART	URSACHE / BEHEBUNG
Normale Geräusche	Murmeln	Wird vom Kompressor verursacht, wenn er in Betrieb ist.
	Flüssigkeitsgeräusch	Entsteht durch die Zirkulation des Kältemittels im Aggregat.
	Klickgeräusche	Der Temperaturregler schaltet den Kompressor ein oder aus.
Störende Geräusche	Flaschengeräusche	Einen Sicherheitsabstand zwischen den Flaschen und anderen Behältern lassen.
	Vibrieren des Verflüssigers (nur bei sichtbarem Verflüssiger an der Geräterückseite)	Prüfen, ob der Verflüssiger an der Geräterückseite locker ist.Verflüssiger befestigen.

Fehler beheben

STÖRUNG	MÖGLICHE URSACHEN	MASSNAHMEN
Innenbeleuchtung funktioniert nicht, aber Kompressor läuft.	Leuchtmittel ist defekt.	Leuchtmittel auswechseln (s. Kapitel 4.4).
Es steht Wasser im Gerät.	Tauwasser-Ablaufloch ist vollständig geschlossen.	Tauwasser-Ablaufloch reinigen, z. B. mit einem Wattestäbchen.
Kühlgruppe läuft zu häufig an und zu lange.	Gerätetür wird zu oft geöffnet.	Nicht unnötig die Gerätetür öffnen.
	Luftzirkulation um das Gerät ist behindert.	Die Umgebung des Gerätes freilassen.
Gerät kühlt nicht.	Gerät ist ausgeschaltet oder wird nicht mit Strom versorgt.Temperaturregler steht auf "0".	Stromversorgung und Sicherungen überprüfen. Prüfen, ob der Netzstecker richtig in der Steckdose steckt. Prüfen, ob Spannung an der Steckdose anliegt.Temperaturregler-Einstellungen prüfen.
	Umgebungstemperatur ist zu niedrig.	Siehe Kapitel 3.1
Seitenwand ist sehr warm (nur für Modelle mit eingeschäumtem Verflüssiger).	Der Verflüssiger gibt warme Luft an die Umgebung ab. Bei zu hoher Umgebungstemperatur kann ein Wärmestau entstehen. Sobald die Umgebungstemperatur gesunken ist, kühlt das Gerät wieder normal. Unbedingt die Abstände einhalten (s. Kapitel 2.2).	Keine Maßnahmen notwendig.
Sticker „OK“ erscheint nicht.	Durchschnittstemperatur in diesem Bereich zu hoch eingestellt.	Den Temperaturregler auf eine kältere Stufe stellen. Den Temperaturregler nur Schrittweise ändern und bis zur erneuten Prüfung ca. 12 Stunden warten.
An der hinteren Innenwand bildet sich eine Reif- oder Eisschicht.	Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe Temperaturregler-Einstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die eingestellte Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. Kapitel „Abtauen").	Den Temperaturregler auf eine niedrigere Stufe drehen. Der Kompressor wird wie gewöhnlich an- und ausgehen und das automatische Abtauen wird fortgesetzt.

AT | Entsorgung

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altgerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro- und Elektronikaltgeräte, z.B. einem Wertstoffhof, abgeben. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Alternativ können Sie Elektroaltgeräte beim Kauf eines neuen Geräts der gleichen Art und mit derselben Funktion bei einem stationären Händler unentgeltlich zurückgeben. Bezüglich der Modalitäten der Rückgabe eines Altgeräts im Fall der Auslieferung des neuen Geräts, wenden Sie sich bitte an Ihren Händler.

Bitte Entnehmen Sie – sofern möglich – vor der Entsorgung des Produkts sämtliche Batterien und Akkus sowie alle Lampen, die zerstörungsfrei entnommen werden können.

Wir weisen darauf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu entsorgenden Gerät selbst verantwortlich sind.

Das Gerät kann Stoffe enthalten, die bei falscher Entsorgung Umwelt und menschliche Gesundheit gefährden können. Das Materialrecycling hilft, Abfall zu reduzieren und Ressourcen zu schonen. Durch die getrennte Sammlung von Altgeräten und deren Recycling tragen Sie zur Vermeidung negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit bei.

DE | Entsorgung

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altgerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro- und Elektronikaltgeräte, z.B. einem Wertstoffhof, abgeben. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Alternativ können Sie kleine Elektroaltgeräte mit einer Kantenlänge bis zu 25 cm bei Händlern mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mind. 400 m2 oder Lebensmittelhändlern mit einer Gesamtverkaufsfläche von mind. 800 m2, die zumindest mehrmals im Jahr Elektro- und Elektronikgeräte anbieten, unentgeltlich zurückgeben. Größere Altgeräte können beim Neukauf eines Geräts der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, bei einem entsprechenden Händler kostenfrei zurückgegeben werden. Bezüglich der Modalitäten der Rückgabe eines Altgeräts im Fall der Auslieferung des neuen Geräts, wenden Sie sich bitte an Ihren Händler.

Bitte Entnehmen Sie – sofern möglich – vor der Entsorgung des Produkts sämtliche Batterien und Akkus sowie alle Lampen, die zerstörungsfrei entnommen werden können.

Wir weisen darauf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu entsorgenden Gerät selbst verantwortlich sind.

HINWEISE ZUR KONFORMITÄT

Hiermit erklärt die baytronic Handels GmbH, dass sich das Produkt NABO KI 1355 in Überstimmung mit den folgenden Anforderungen befindet: Niederspannungsrichtlinie 2014/35/EU, EMV-Richtlinie 2014/30/EU, Ökodesign-Richtlinie 2009/125/EG und RoHS-Richtlinie 2011/65/EU.

CE

Die vollständige Konformitätserklärung finden Sie unter: https://content.nabo.at/

baytronic Handels GmbH

Harterfeldweg 4; A-4481 Asten

[e-mail]
