BEDIENUNGSANLEITUNG DIK2230-RF AEG

Benutzerinformation Induktions-

Glaskeramik-Kochfeld

Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben. Lesen Sie diese Benutzerinformation aufmerksam durch, um Ihr Gerät optimal und über lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und Zeit sparend ausführen zu können.

Bewahren Sie die Benutzerinformation an einem sicheren Ort auf und händigen Sie diese beim Weiterverkauf des Geräts dem zukünftigen Besitzer aus.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhalt

Gebrauchsanweisung 3

Sicherheitshinweise 3

Gerätebeschreibung 4

Ausstattung Kochfeld 4Ausstattung Bedienfeld 5

Bedienung des Gerätes 6

Gerät ein- und ausschalten 6Kochstufe einstellen 7Ankochautomatik und Powerfunktion 7Ankoch-Automatik verwenden 7Power-Funktion ein- und ausschalten 8Kindersicherung verwenden 9Timer verwenden 10Automatische Abschaltung 12

Tipps zum Kochen und Braten 13

Kochgeschirr für Induktions-Kochzonen	13
Tipps zum Energiesparen	14
Anwendungsbeispiele zum Kochen	14
Reinigung und Pflege	15
Was tun, wenn ...	16
Entsorgung	17

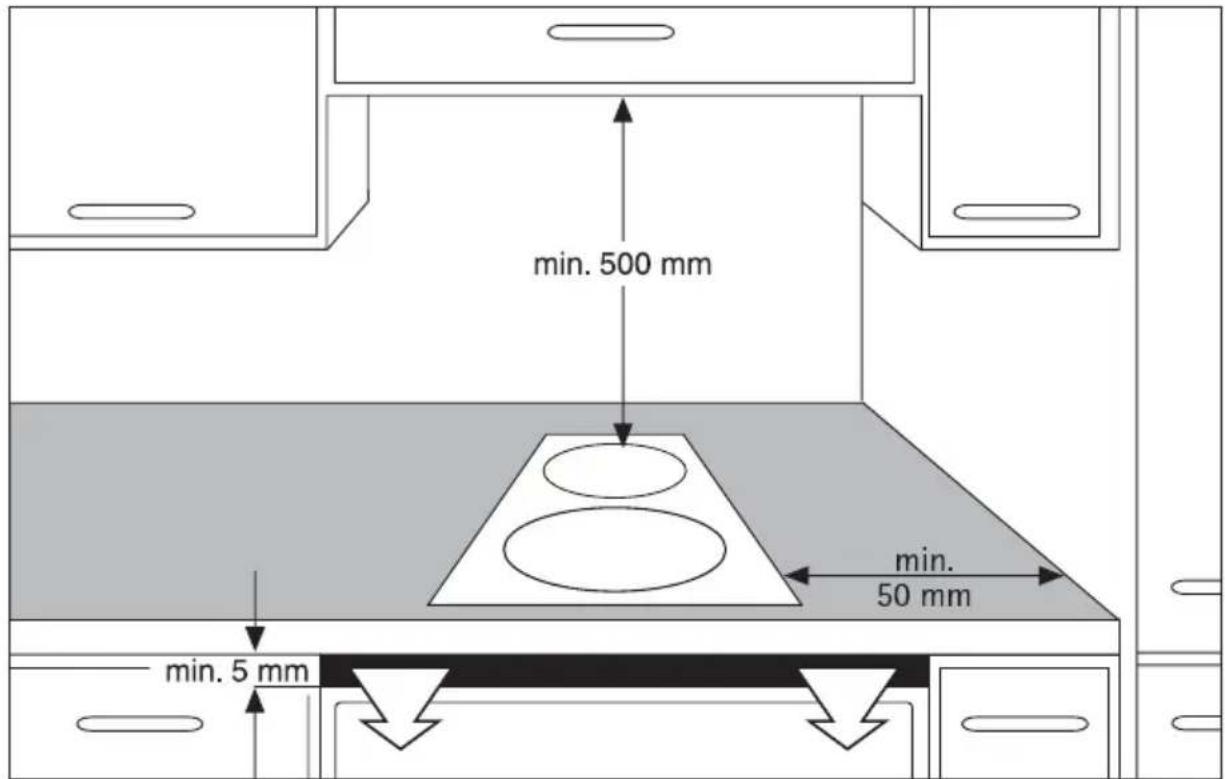

Montageanweisung	18
Montage	19

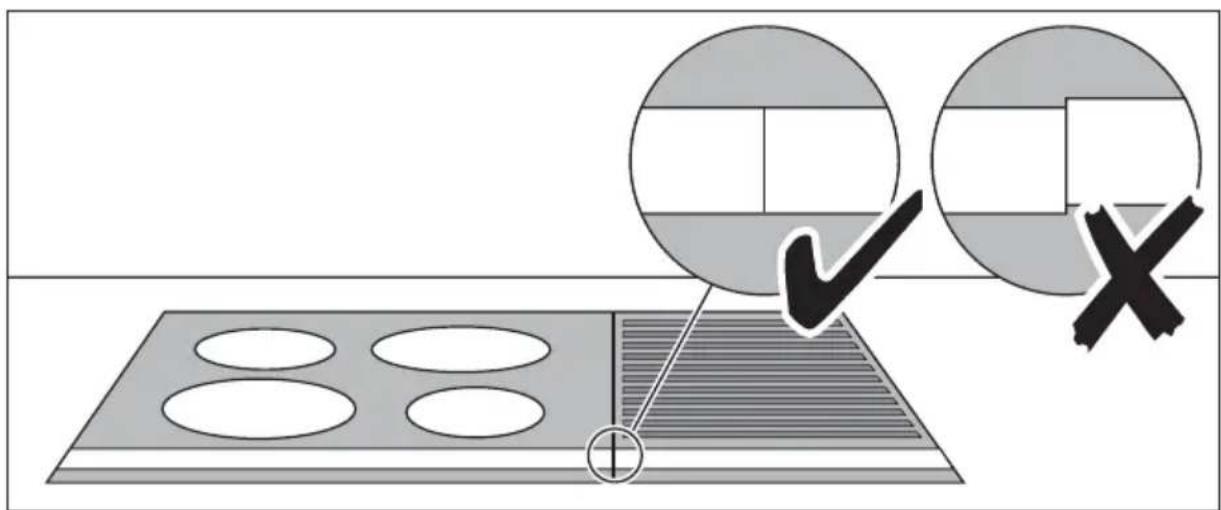

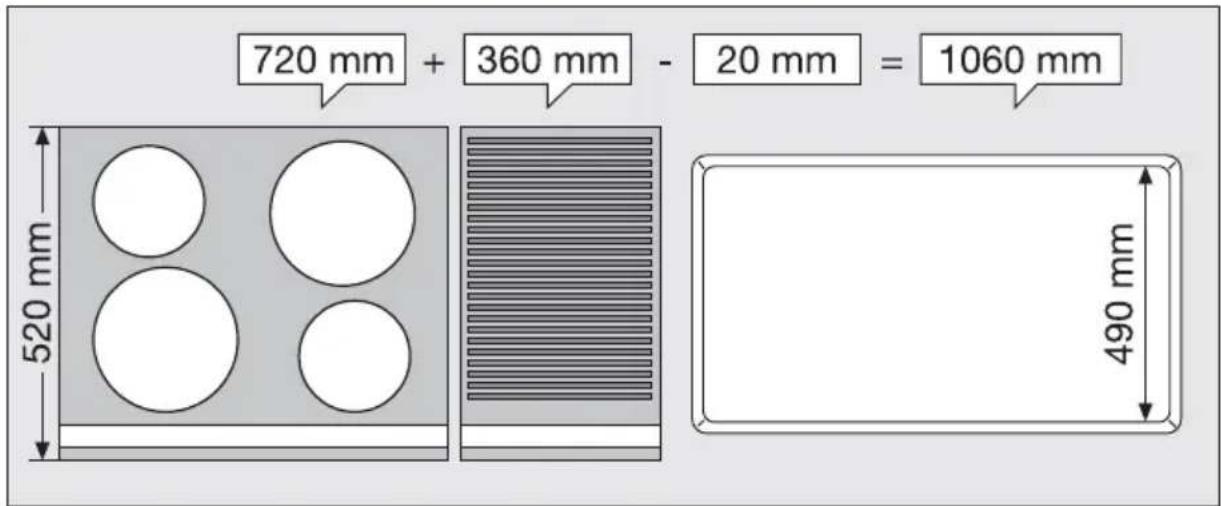

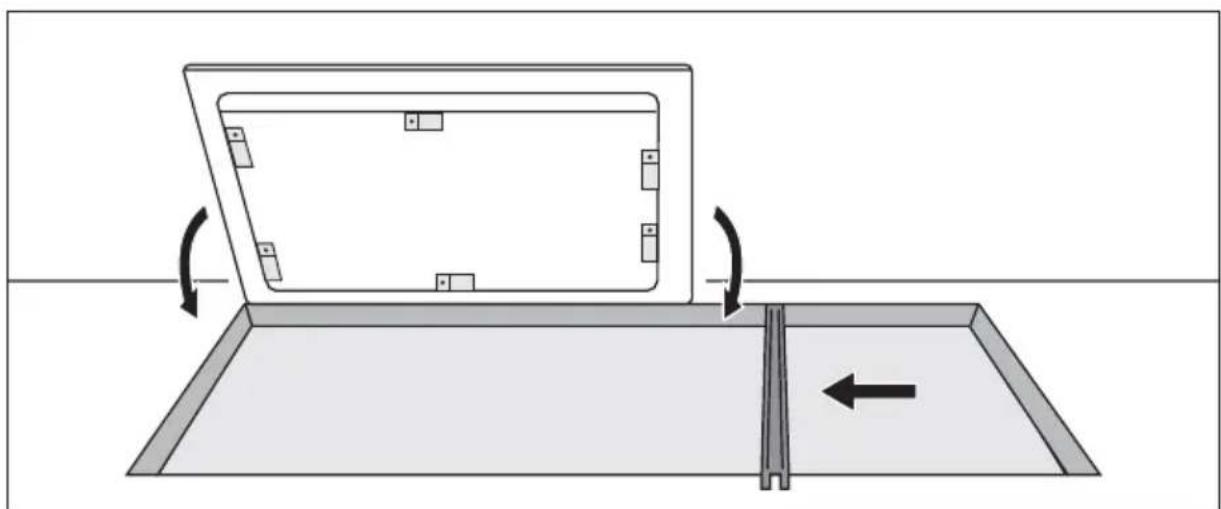

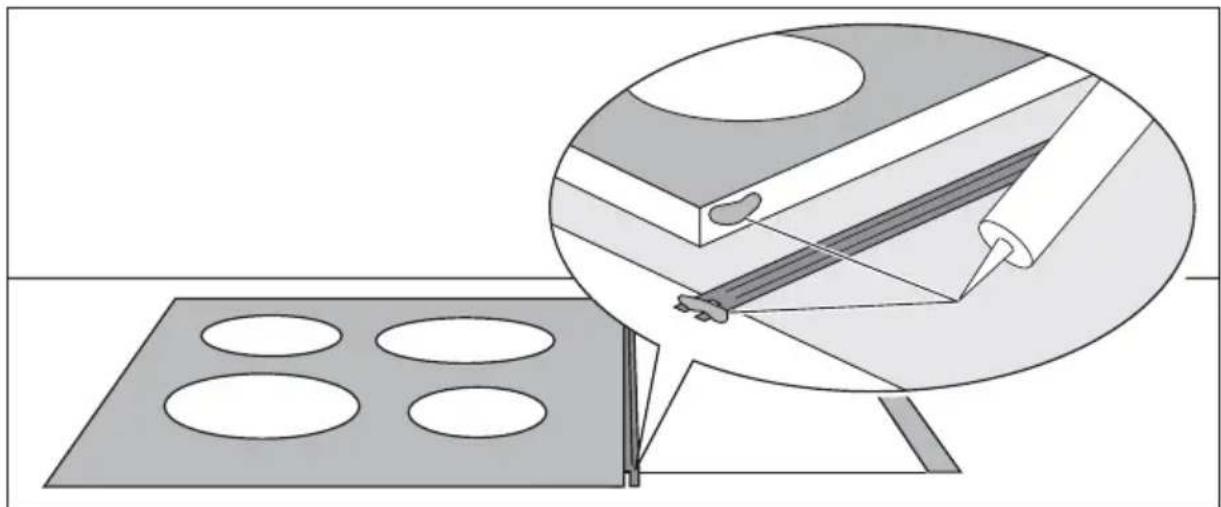

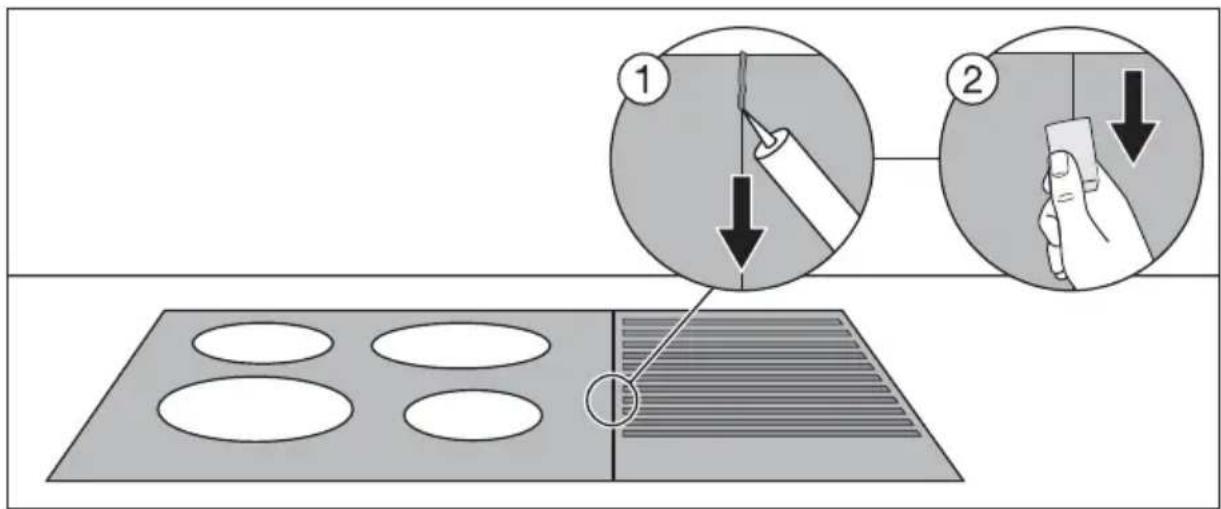

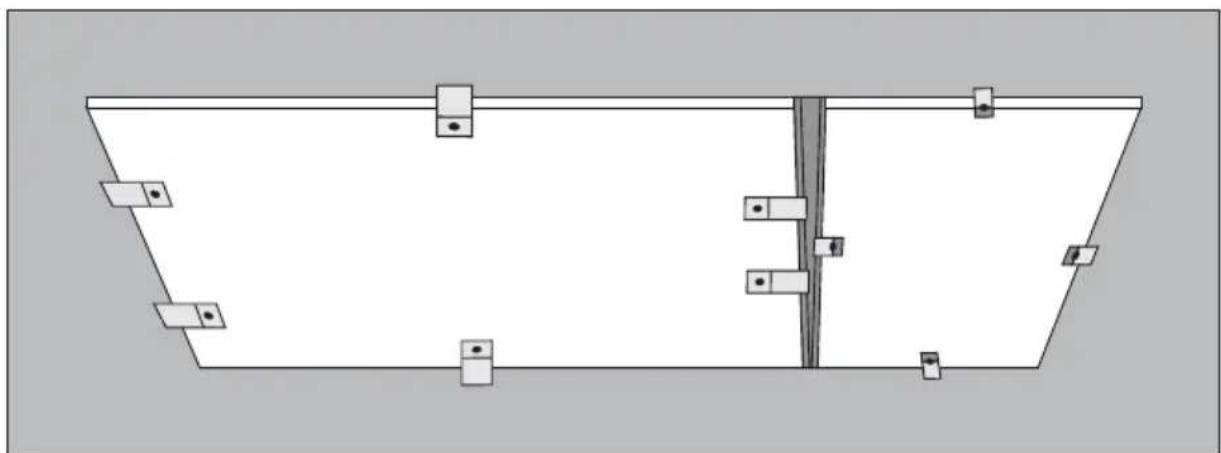

Montage mehrerer Frontline-Mulden	22

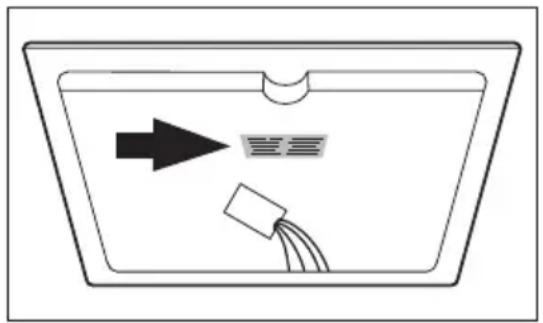

Typenschild	25
Garantie/Kundendienst	26
Service	30

In dieser Benutzerinformation werden folgende Symbole verwendet:

Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Gefährliche Spannung

Gebrauchsanweisung

⚠ Sicherheitshinweise

Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantieanspruch entfällt.

Bestimmungsgemäße Verwendung

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.
• Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden.
• Umbauten oder Veränderungen am Gerät sind nicht zulässig.
• Brennbare Flüssigkeiten, leicht entzündliche Materialien oder schmelzbare Gegenstände (z.B. Folien, Kunststoff, Aluminium) nicht auf dem Gerät oder in dessen Nähe abstellen oder lagern.

Sicherheit für Kinder

• Kleinkinder grundsätzlich vom Gerät fernhalten.
• Größere Kinder nur unter Anleitung und Aufsicht am Gerät arbeiten lassen.
• Um ein unbeabsichtigtes Einschalten durch Kleinkinder und Haustiere zu verhindern, empfehlen wir, die Kindersicherung zu aktivieren.

Allgemeine Sicherheit

• Montage und Anschluss des Gerätes dürfen nur durch ausgebildete und autorisierte Fachkräfte vorgenommen werden.
• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
• Bei Störungen am Gerät oder Schäden an der Glaskeramik (Brüche, Sprünge bzw. Risse) muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden, um einen möglichen elektrischen Schlag zu vermeiden.
• Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften durchgeführt werden.

Sicherheit während der Benutzung

• Aufkleber und Folien von der Glaskeramik entfernen.
• Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.
• Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. heißes Kochgeschirr gelangen.
• Überhitzte Fette und Öle entzünden sich sehr schnell. Achtung! Brandgefahr!
  •Die Kochzonen nach jedem Gebrauch ausschalten.

Sicherheit beim Reinigen

• Zum Reinigen muss das Gerät ausgeschaltet und abgekühlt sein.
• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.

Vermeidung von Schäden am Gerät

•Die Glaskeramik kann durch herabfallende Gegenstände beschädigt werden.
- Stöße mit dem Kochgeschirr können den Rand der Glaskeramik beschädigen.
- Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigten Böden können beim Verschieben die Glaskeramik verkratzen.
- Schmelzbare Gegenstände und Überkochendes können auf der Glaskeramik einbrennen und sollten sofort entfernt werden.
- Das Leerkochen von Töpfen und Pfannen vermeiden. Es kann Beschädigungen am Kochgeschirr oder der Glaskeramik verursachen.
•Die Kochzonen nicht mit leerem oder ohne Kochgeschirr benutzen.

Gerätebeschreibung

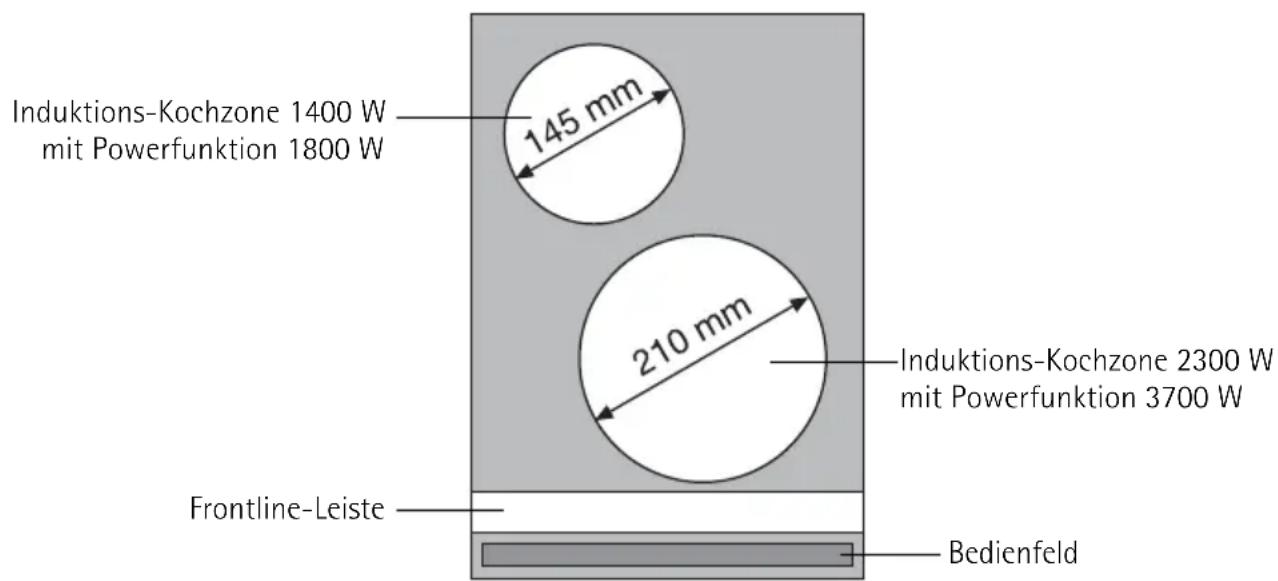

Ausstattung Kochfeld

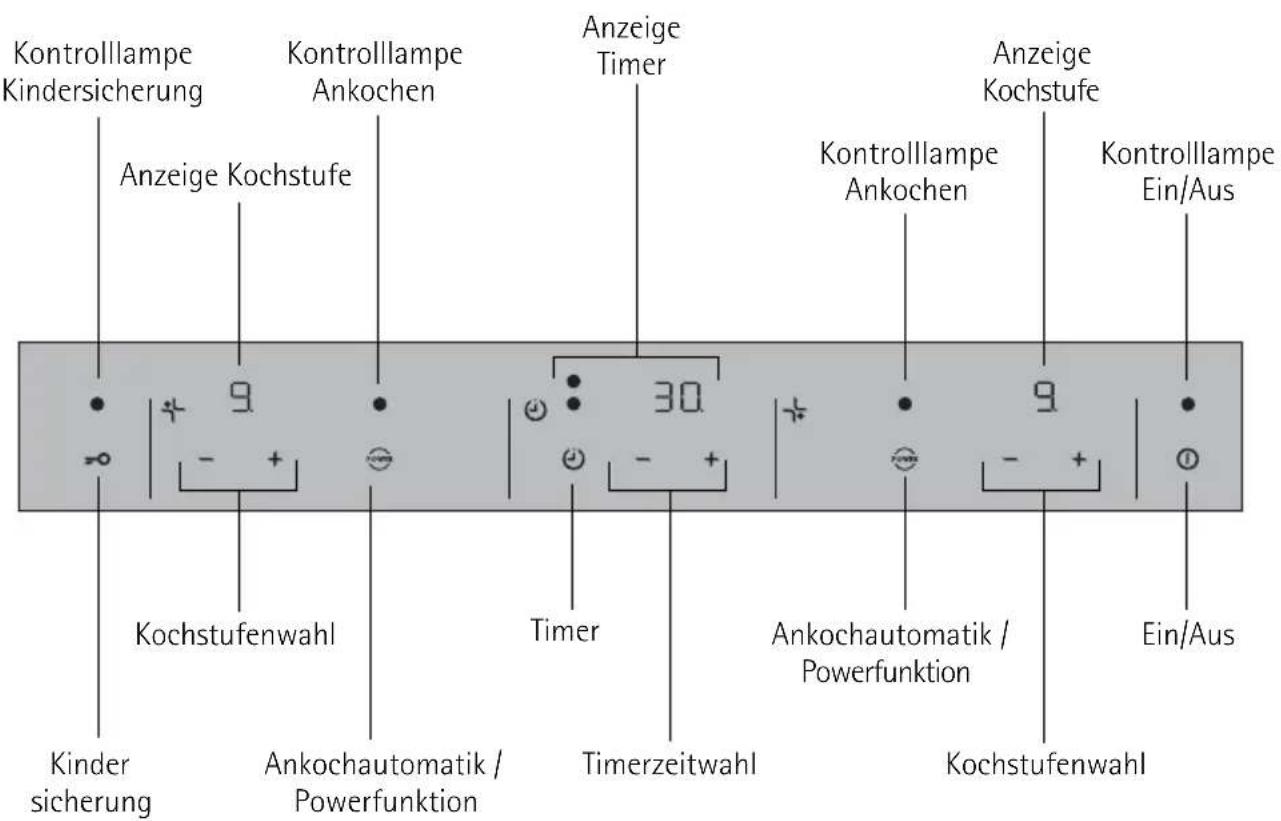

Ausstattung Bedienfeld

Touch Control-Sensorfelder

Das Gerät wird mit Touch Control-Sensorfeldern bedient. Funktionen werden durch Berühren der Sensorfelder gesteuert und von Anzeigen und akustischen Signalen bestätigt. Berührt werden die Sensorfelder von oben, ohne weitere Sensorfelder zu verdecken.

Sensorfeld Funktion
1	Ein / Aus Gerät ein- und ausschalten
+	Einstellungen erhöhen Kochstufe erhöhen
-	Einstellungen verringern Kochstufe verringern
2	Timer Timer Auswahl
+	Einstellungen erhöhen Timer-Zeit erhöhen
-	Einstellungen verringern Timer-Zeit verringern
=0	Kindersicherung Bedienfeld für Kinder sperren
POWER	Power Power-Funktion ein-/ausschalten

Anzeigen

Anzeige Beschreibung
0	Kochzone ist ausgeschaltet
u	Warmhaltestufe	Warmhaltestufe ist eingestellt
1 - 9	Kochstufen	Kochstufe ist eingestellt
E	Fehler	Fehlfunktion ist aufgetreten
H	Restwärme	Kochzone ist noch warm
L	Kindersicherung	Kindersicherung ist eingeschaltet
P	Power	Power-Funktion ist eingeschaltet
-	automatische Abschaltung	Abschaltung ist aktiv

Restwärmeanzeige

Warnung! Verbrennungsgefahr durch Restwärme. Nach dem Ausschalten brauchen die Kochzonen einige Zeit zum Abkühlen. Restwärmeanzeige H beachten.

Restwärme kann zum Schmelzen und Warmhalten von Speisen genutzt werden.

Die Induktions-Kochzonen erzeugen die zum Kochen erforderliche Wärme direkt im Boden des Kochgeschirrs. Die Glaskeramik wird lediglich durch die Rückwärme des Kochgeschirrs erwärmt.

Das Kühlgebläse schaltet sich abhängig von der Temperatur der Elektronik automatisch ein und aus.

Bedienung des Gerätes

Induktions-Kochzonen mit geeignetem Geschirr verwenden.

Gerät ein- und ausschalten

	Bedienfeld	Anzeige Kontrolllampe
Einschalten	1 2 Sekunden berühren	∅ / H	leuchtet
Ausschalten	1 1 Sekunde berühren	H / keine	erlischt

Nach dem Einschalten muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt werden, sonst schaltet sich das Gerät automatisch aus.

Kochstufe einstellen

	Bedienfeld Anzeige
Erhöhen	+ berühren	ü bis 9
Verringern	- berühren	9 bis 0
Ausschalten	+ und - gleichzeitig berühren	0

Ankochautomatik und Powerfunktion

Das Sensorfeld steuert die Powerfunktion und die Ankochautomatik. Beide Funktionen stellen der Kochzone für eine kurze Zeit mehr Leistung zur Verfügung.

Funktion Voraussetzung Ergebnis
Ankochautomatik	eine Kochstufe von 1 bis 8 ist eingestellt	Gerät heizt auf Kochstufe 9 bis die eingestellte Kochstufe erreicht ist
Powerfunktion	Kochstufe 0 oder 9 ist eingestellt	Gerät heizt für maximal 10 Minuten auf Kochstufe P.

Ankoch-Automatik verwenden

Alle Kochzonen sind mit einer Ankoch-Automatik ausgestattet. Die Ankoch-Automatik stellt die Kochzone für eine bestimmte Zeit auf die volle Leistung und schaltet dann automatisch auf die eingestellte Kochstufe zurück.

Ankochautomatik	Sensorfeld	Kontrolllampe
Einschalten	1 Sekunde berühren bei Kochstufe bis 8	leuchtet für die Dauer des Ankochstoßes
Ausschalten	1 Sekunde berühren	erlischt

Wird während des Ankochstoßes eine höhere Kochstufe gewählt, z.B. von 3 nach 5, wird die Ankochzeit angepasst.

Die Dauer des automatischen Ankochstoßes ist abhängig von der eingestellten Kochstufe.

Kochstufe	Dauer des Ankochstoßes[min:sek]
0	0:10
1	0:10
2	0:10
3	3:10
4	5:50
5	10:10
Kochstufe Dauer des Ankochstoßes[min:sek]
6 2:00
7 2:30
8 2:50
9 ---

Power-Funktion ein- und ausschalten

Die Power-Funktion stellt den Induktions-Kochzonen zusätzliche Leistung zur Verfügung, z.B. um eine große Menge Wasser schnell zum Kochen zu bringen.

Die Power-Funktion wird für 10 Minuten aktiviert. Danach schaltet die Induktions-Kochzone automatisch auf die Kochstufe 9 zurück.

	Bedienfeld Kontrollampe / Anzeige
Einschalten	POWER berühren bei Kochstufe ☐ oder ☑	leuchtet, ☑
Ausschalten	POWER berühren	erlischt, ☑
	— berühren erlischt, ☑

Wird die Power-Funktion beendet, wechseln die Kochzonen automatisch zur vorher eingestellten Kochstufe zurück.

Power-Management

Die Kochzonen des Kochfeldes verfügen über eine maximale Leistung.

Um die Powerfunktion immer ausführen zu können, reduziert das Powermanagement unter Umständen die Leistung der anderen Kochzone.

Beispiel: an einer Kochzone ist die Kochstufe 9 gewählt. Für die andere Kochzone wird die Powerfunktion eingeschaltet. Die Powerfunktion wird ausgeführt, aber Kochstufe 9 bei einer Kochzone und gleichzeitig Powerfunktion bei der anderen Kochzone überschreitet die Maximalleistung für beide. Daher reduziert das Powermanagement die Leistung der zuerst

eingeschalteten Kochzone von 9 auf zum Bei-

spiel 7 und die Anzeige dieser Kochzone wechselt zwischen 9 und 7 und bleibt dann auf der zur Zeit maximal möglichen 7 stehen. (Ob die Anzeige zwischen 9 und 7 oder 9 und 6 oder anderen Werten wechselt, hängt von dem Gerätetyp und der Kochzonengröße ab.)

Kindersicherung verwenden

Die Kindersicherung verhindert eine unerwünschte Benutzung des Gerätes.

Die Kindersicherung kann nur ein- und ausgeschaltet werden, wenn das Gerät eingeschaltet ist, aber an keiner Kochzone eine Kochstufe eingestellt ist.

Kindersicherung einschalten

Schritt Bedienfeld Anzeige/Signal
1. Gerät einschalten (keine Kochstufe einstellen)
2. berühren
Gerät schaltet aus. Die Kindersicherung ist eingeschaltet.

Wenn Sie eine verriegelte Kochzone benutzen wollen (Anzeige ☐), ertönt ein akustisches Signal.

Kindersicherung überwinden

Die Kindersicherung kann damit für einen einmaligen Kochvorgang ausgeschaltet werden; sie bleibt danach weiter aktiv.

Schritt	Bedienfeld	Anzeige/Signal
1.	1 Gerät einschalten	L
2. und einen beliebigen Kochzone gleichzeitig berühren		0 / Akustisches Signal
Bis zum nächsten Ausschalten des Geräts kann es normal benutzt werden.

Nach dem Überwinden der Kindersicherung muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt werden, sonst schaltet sich das Gerät automatisch aus.

Kindersicherung ausschalten

Schritt	Bedienfeld	Anzeige/Signal
1.	1 Gerät einschalten	L
2.	=0 berühren	D leuchtet
Gerät schaltet aus. Die Kindersicherung ist ausgeschaltet.

Timer verwenden

Alle Kochzonen können gleichzeitig je eine der beiden Timer-Funktionen nutzen.

Funktion Voraussetzung Ergebnis nach Ablauf		der Zeit
Abschaltautomatik bei einer eingestellten Kochstufe		akustisches Signal ☐ leuchtetKochzone schaltet aus
Kurzzeitmesser bei nicht verwendetenKochzonen		akustisches Signal ☐ leuchtet

Wird zusätzlich zu einem eingestellten Kurzzeitmesser an dieser Kochzone eine Kochstufe eingestellt, wird die Kochzone nach Ablauf der eingestellten Zeit ausgeschaltet.

Kochzone auswählen

Schritt Bedienfeld Anzeige
1. 1xberühren Kontrolllampe der hinterenKochzone blinkt		[2H52] [Gesamt]
2. 1xberühren Kontrolllampe der vorderenKochzone blinkt		[Inserat]

Zeit einstellen

Schritt	Bedienfeld	Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt
2.	+ oder — berühren	0 bis 99 Minuten
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.Die Zeit ist eingestellt.Die Zeit läuft rückwärts ab.

Sind weitere Timer-Funktionen eingestellt, wird nach einigen Sekunden die kürzeste verbleibende Zeit aller Timer-Funktionen angezeigt und die zugehörige Kontrolllampe blinkt.

Timer-Funktion ausschalten

Schritt Bedienfeld Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt schnellerVerbleibende Zeit wird angezeigt
2.	— berühren	Die verbleibende Zeit zählt rückwärts bis 00.
	+ und —der ausge-wählten Kochzone gleich-zeitig berühren	00 wird angezeigt.
Die Kontrolllampe erlischt.Die Timer-Funktion für die ausgewählte Kochzone ist ausgeschaltet.

Zeit verändern

Schritt Bedienfeld Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt schnellerVerbleibende Zeit wird angezeigt
2.	+ oder — berühren	01 bis 99 Minuten
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.Die Zeit ist eingestellt.Die Zeit läuft rückwärts ab.

Verbleibende Zeit einer Kochzone anzeigen

Schritt Bedienfeld Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt schnellerVerbleibende Zeit wird angezeigt
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.

Akustisches Signal ausschalten

Schritt Bedienfeld Akustisches Signal
1. berühren	Akustische Quittierung.
Akustisches Signal verstummt.

Automatische Abschaltung

Kochfeld

• Wird nach dem Einschalten des Kochfeldes nicht innerhalb von ca. 10 Sekunden bei einer Kochzone eine Kochstufe eingestellt, schaltet das Kochfeld automatisch ab.
• Werden ein oder mehrere Sensorfelder länger als ca. 10 Sekunden verdeckt, z.B. durch einen darauf abgestellten Topf, ertönt ein Signal und das Kochfeld schaltet automatisch ab.
• Werden alle Kochzonen ausgeschaltet, schaltet sich das Kochfeld nach ca. 10 Sekunden automatisch aus.

Bedienfeld

Feuchtigkeit (z.B. ein nasses Tuch) oder überkochende Flüssigkeiten auf dem Bedienfeld schalten alle Kochzonen sofort aus.

Induktions-Kochzonen

• Bei Überhitzung (z.B. durch einen leergekochten Topf) schaltet sich die Kochzone automatisch aus. wird angezeigt. Vor der erneuten Verwendung muss die Kochzone auf gestellt werden und abgekühlt sein.
• Wird nicht geeignetes Geschirr verwendet, leuchtet F in der Anzeige und nach 2 Minuten schaltet sich die Anzeige der Kochzone aus.
• Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die Kochstufe nicht verändert, schaltet sich die entsprechende Kochzone automatisch aus. - wird angezeigt. Vor der erneuten Verwendung muss die Kochzone auf ☐ ge-stellt werden.

Kochstufe Abschaltung nach
u, 1-2 6 Stunden
3-4 5 Stunden
5 4 Stunden
6-9 1,5 Stunden

Tipps zum Kochen und Braten

i Acrylamidhinweis

Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

Kochgeschirr für Induktions-Kochzonen

Geschirrmaterial

Geschirrmaterial geeignet
Stahl, Stahlemail ja
Gusseisen ja
Edelstahl wenn vom Hersteller entsprechend ausgezeichnet
Aluminium, Kupfer, Messing ---
Glas, Keramik, Porzellan ---

Kochgeschirr für Induktions-Kochzonen wird vom Hersteller entsprechend gekennzeichnet.

Eignungsprüfung

Kochgeschirr ist für Induktion geeignet, wenn ...

• ... etwas Wasser auf einer Induktions-Kochzone mit Kochstufe 9 innerhalb kurzer Zeit erhitzt wird.
• ... ein Magnet am Geschirrboden haften bleibt.

Bestimmtes Kochgeschirr kann während des Betriebs auf Induktions-Kochzonen Geräusche erzeugen. Diese Geräusche sind keine Störung des Geräts und die Funktion wird in keiner Weise beeinträchtigt.

Geschirrboden

Der Boden des Kochgeschirrs sollte so dick und plan wie möglich sein.

Topfgröße

Induktions-Kochzonen passen sich der Größe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an. Jedoch muss der magnetische Teil des Geschirrbodens je nach Kochzonengröße einen Mindest-Durchmesser haben.

Kochzonen-durchmesser [mm]	Mindestdurchmesser des Geschirrbodens [mm]
210 180
145 120

Das Kochgeschirr muss zentriert auf den Kochzonen stehen.

Tipps zum Energiesparen

Kochgeschirr vor dem Einschalten der Kochzone aufsetzen.

Kochgeschirr, wenn möglich, immer mit einem Deckel verschließen.

Anwendungsbeispiele zum Kochen

Die Angaben in folgender Tabelle sind Richtgrößen.

Kochstufe	Garvorgang	Geeignet für	Dauer	Hinweise/Tipps
0 Aus-Stellung
1	Warm-halten	Warmhalten von gegarten Speisen	nach Bedarf Abdecken
1-2	Schmelzen	Sauce hollandaise, Schmelzen von Butter, Schokolade, Gelatine	5-25 Min.	Zwischendurch umrühren
	Stocken	Schaumomelett, Eierstich	10-40 Min.	Mit Deckel garen
2-3 Quellen		Quellen von Reis und MilchgerichtenErhitzen von Fertiggerichten	25-50 Min.	Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte zwischendurch umrühren
3-4	Dämpfen Dünsten	Dünsten von Gemüse, Fisch Schmoren von Fleisch	20-45 Min.	Bei Gemüse wenig Flüssigkeit zugeben (einige Esslöffel)
4-5 Kochen		Dämpfen von Kartoffeln 20-60 Min.		Wenig Flüssigkeit verwenden, z. B.: Max. 1/4 l Wasser auf 750 g Kartoffeln
		Kochen größerer Speise-mengen, Eintopfgerichte und Suppen	60-150 Min.	Bis zu 3 l Flüssigkeit plus Zutaten
6-7	Mildes Braten	Schnitzel, Cordon bleu, Kote-lett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Eierkuchen, Krapfen frittieren	fortlaufend backen	Zwischendurch wenden
7-8	Starkes Braten	Kartoffelpuffer, Lenden-stücke, Steaks, Flädle	5-15 Min.pro Pfanne	Zwischendurch wenden
9	Ankochen Anbraten Frittieren	Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites

Die Power-Funktion eignet sich zum Ankochen großer Mengen Flüssigkeit.

Reinigung und Pflege

Vorsicht! Verbrennungsgefahr durch Restwärme.

Achtung! Scharfe und scheuernde Reinigungsmittel beschädigen das Gerät. Mit Wasser und Spülmittel reinigen.

Achtung! Rückstände von Reinigungsmitteln beschädigen das Gerät. Rückstände mit Wasser und Spülmittel entfernen.

Gerät nach jedem Gebrauch reinigen

1. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.
2. Gerät mit einem sauberen Tuch trockenreiben.

Verschmutzungen entfernen

1. Den Reinigungsschaber schräg zur Glaskeramikfläche ansetzen.
2. Verschmutzungen mit gleitender Klinge entfernen.
3. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.
4. Gerät mit einem sauberen Tuch trockenreiben.

Art der Verschmutzung sofort bei abgekühltem Gerät mit
Zucker, zuckerhaltige Speisen ja ---		Reinigungsschaber*
Kunststoffe, Aluminiumfolien ja ---
Kalk- und Wasserränder --- ja		Glaskeramik- oder Edelstahlreiniger*
Fettspritzer --- ja
metallisch schimmernde Verfärbungen	--- ja

*Reinigungsschaber, Glaskeramik- oder Edelstahlreiniger sind im Fachhandel erhältlich

Hartnäckige Verschmutzungen mit einem Glaskeramik- oder Edelstahlreiniger entfernen.

Kratzer oder dunkle Flecken in der Glaskeramik, lassen sich nicht mehr entfernen, beeinträchtigen jedoch die Funktion des Gerätes nicht.

Abnehmbare Frontline-Leiste

Die Frontline-Leiste aus Edelstahl hat eine Magnetbefestigung. Sie läßt sich einfach von Hand abheben und mit einem Spülmittel reinigen. Bitte keine Scheuermittel oder kratzenden Schwämme verwenden. Die Leiste nicht in der Spülmaschine reinigen.

Was tun, wenn ...

Problem Mögliche Ursache Abhilfe
Die Kochzonen lassen sich nicht einschalten oder funktionieren nicht	Seit dem Einschalten des Geräts sind mehr als 10 Sekunden vergangen	Gerät wieder einschalten.
	Die Kindersicherung ist eingeschaltet	Kindersicherung deaktivieren (siehe Kapitel „Kindersicherung“)
	Mehrere Sensorfelder wurden gleichzeitig berührt	Nur ein Sensorfeld berühren
	Automatische Abschaltung hat ausgelöst	Eventuell auf dem Bedienfeld liegende Gegenstände (Topf, Lappen o.ä.) entfernen. Gerät wieder einschalten
Die Restwärme-Anzeige zeigt nichts an	Die Kochzone ist nur kurz in Betrieb gewesen und daher noch nicht heiß	Sollte die Kochzone heiß sein, den Kundendienst rufen.
Powerfunktion lässt sich nicht zuschalten	Die Powerfunktion wurde bereits mehrfach kurz hintereinander aktiviert	Kochfeld abkühlen lassen.
Anzeige wechselt zwischen zwei Kochstufen	Das Power-Management reduziert die Leistung dieser Kochzone	Siehe Abschnitt „Power Management“ im Kapitel Bedienung
F leuchtet	Ungeeignetes Kochgeschirr	Geeignetes Geschirr verwenden
	Kein Kochgeschirr auf der Kochzone	Kochgeschirr aufsetzen
	Geschirrboden-Durchmesser ist für die Kochzone zu klein	Auf kleinere Kochzone wechseln
		Geeignetes Geschirr verwenden
- leuchtet Überhitzungschutz	der Kochzone ist ausgelöst	Kochzone ausschalten. Kochzone wieder einschalten
	Automatische Abschaltung hat ausgelöst	Kochzone ausschalten. Kochzone wieder einschalten
E und Zahl wird angezeigt	Fehler in der Elektronik	Gerät einige Minuten vom Netz trennen (Sicherung der Hausinstallation herausnehmen) Wird nach dem Einschalten wieder E angezeigt, den Kundendienst rufen

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst.

Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bei Fehlbedienungen kann der Besuch des Kundendienst-Technikers bzw. des Fachhändlers auch während der Garantiezeit nicht kostenlos erfolgen.

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Altgerät

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Montageanweisung

⚠ Sicherheitshinweise

ACHTUNG! Unbedingt lesen.

Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling etc.).

Die Montage darf nur von einer Fachkraft ausgeführt werden.

Die Mindestabstände zu anderen Geräten und Möbeln sind einzuhalten.

Der Berührungsschutz muss durch den Einbau gewährleistet sein, zum Beispiel Schubladen dürfen nur mit Schutzboden direkt unter dem Gerät montiert sein.

Die Schnittflächen an der Arbeitsplatte sind mit einem geeigneten Dichtungsmaterial gegen Feuchtigkeit zu schützen.

Die Dichtung schließt das Gerät spaltfrei mit der Arbeitsplatte ab.

Die Unterseite des Geräts einbauseitig vor Dampf und Feuchtigkeit schützen, z.B. von einem Geschirrspüler oder Backofen.

Vermeiden Sie die Montage des Gerätes direkt neben Türen und unter Fenstern. Aufklappende Türen und aufspringende Fenster können sonst heißes Kochgeschirr von der Kochstelle reißen.

4 Verletzungsgefahr durch elektrischen Strom

•Die Netzanschlussklemme liegt an Spannung.
- Netzanschlussklemme spannungsfrei machen.
- Anschlussschema beachten.
- Sicherheitsregeln der Elektrotechnik beachten.
- Berührungsschutz durch fachgerechten Einbau sicherstellen.
- Den Elektroanschluss durch eine Elektrofachkraft ausführen lassen.

4 Schäden durch elektrischen Strom

• Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
• Klemmverbindungen fachgerecht ausführen.
  •Kabel zugentlasten.
• Bei 1 oder 2 phasigem Anschluss muss jeweils die passende Netzanschlussleitung vom Typ H05BB-F Tmax 90°C (oder höherwertig) eingesetzt werden.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch eine besondere Anschlussleitung (Typ H05BB-F Tmax 90°C; oder höherwertig) ersetzt werden. Diese ist beim Kundendienst erhältlich.
• Die Netzanschlussleitung dieses Gerätes ist direkt auf der Platine angebracht. Falls die Netzanschlussleitung beschädigt ist, darf sie ausschließlich von einer autorisierten Fachkraft oder unserem Kundendienst ersetzt werden.

In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig vom Netz zu trennen.

Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze.

Montage

Montage mehrerer Frontline-Mulden

zusätzliche Teile: Verbindungstraverse(n), hitzebeständiges Silikon, Gummiklotz, Schabklinge

i Nur hitzebeständiges Spezial-Silikon verwenden.

Ausschnitt

Abstand zur Wand: mindestens 50 mm

Tiefe: 490 mm

Breite: Die Breiten aller einzubauenden Geräte werden addiert, abzüglich 20 mm (siehe auch „Übersicht über alle Gerätebreiten“)

Beispiel:

Montage mehrerer Geräte

1. Ausschnitt berechnen und aussägen.
2. Frontline-Leiste von den Geräten von Hand abheben (Magnetbefestigung).
3. Geräte einzeln mit der Unterseite nach oben auf eine weiche Unterlage (zum Beispiel eine Decke) legen.
4. Spannlaschen/Schraubkrallen in die passenden Löcher der Schutzkästen schrauben/klipsen.
5. Das erste Gerät in den Ausschnitt setzen. Verbindungstraverse in den Ausschnitt legen und Traverse halb unter das Gerät schieben.

1. Silikon auf die Geräte-Ecken geben, die aneinanderstoßen werden. Silikon auf das Traversenende geben.

1. Spannlaschen/Schraubkrallen von unten an der Arbeitsplatte und an der Verbindungs-traverse lose einschrauben.

1. Frontline-Leisten auf die Geräte setzen. Den korrekten Sitz der Frontline-Leisten neben-einander überprüfen.

1. Spannlaschenschrauben/Schraubkrallenschrauben festziehen.

2. Silikonstreifen in den Spalt zwischen den Geräten spritzen.

3. Silikonstreifen mit etwas Seifenwasser anfeuchten.

4. Gummiklotz hart gegen die Glaskeramik drücken und langsam den Spalt entlang ziehen.

1. Silikon bis zum nächsten Tag aushärten lassen.
2. Überstehendes Silikon vorsichtig mit der Schabklinge entfernen.
3. Glaskeramik gründlich säubern.
4. Frontline-Leisten wieder aufsetzen.

Übersicht über alle Gerätebreiten

180 mm

Tischabzug

360 mm

Glaskeramikkochfeld mit 2 Strahlheiz-Kochzonen

Glaskeramikkochfeld mit 2 Induktions-Kochzonen

Gasmulde mit 2 Brennern

Grill

Grill/Friteuse

Wok

Induktions-Teppan Yaki

580 mm

Glaskeramikkochfeld mit 4 Strahlheiz-Kochzonen

Gasmulde mit 4 Brennern

Induktions-Teppan Yaki

720 mm

Glaskeramikkochfeld mit 4 Strahlheiz-Kochzonen

Glaskeramikkochfeld mit 4 Induktions-Kochzonen

Gasmulde mit 4 Brennern

Typenschild

VOSS - ELECTROLUX

230 V3,7 kW

Induction 3,7 kW

Typ 55GED88AG

Prod-nr:

941 177 739

50 Hz

Serie

DIK 2230-RF

Garantie/Kundendienst

Deutschland

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, Electrolux Vertrjebs GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.
6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

Electrolux Vertriebs GmbH

Fürther Straße 246

D-90429 Nürnberg

* EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)

Europäische Garantie

Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:

• Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Verkäufer des Gerätes ausgestellt wurde.
• Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
• Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
• Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.
• Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten.

Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.

www.electrolux.com

Albania +35 5 4 261	450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone] Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark +45 70 11	74 00 Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Fürther Straße 246, 90429 Nürnberg
Eesti	[phone]	Mustamäe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4 Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lithuania	[phone]	Žirmūnų 67, LT-09001 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland [phone]		Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774 - 518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/ Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Electrolux Ljubljana d.o.o. Gerbičeva 98, 1000 Ljubljana
Slovensko [phone]		Electrolux Slovakia s.r.o., Electrolux Domáce spotrebièe SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye [phone]		Tarlabași caddesi no : 35 Taksim Istanbul
Россия [phone]		129090 Москва, Олимпийский проспект, 16, БЦ „Олимпик“
Україна [phone]		04074 Київ, вул.Автозаводська, 2а, БЦ „Алкон“

Service

Bei technischen Störungen prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel „Was tun, wenn...“) das Problem selbst beheben können.

Wenn Sie das Problem nicht beheben konnten, wenden Sie sich bitte an den Kunden-dienst oder einen unserer Service-Partner.

Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:

-Modellbezeichnung

-Produkt-Nummer (PNC)

–Serien-Nummer (S-No.) (Nummern siehe Typschild)

—Art der Störung

—eventuelle Fehlermeldung, die das Gerät anzeigt

-dreistellige Buchstaben-Zahlenkombination der Glaskeramik

Damit Sie die benötigten Kennziffern Ihres Gerätes zur Hand haben, empfehlen wir, sie hier einzutragen:

Modellbezeichnung: ....

PNC: ....

S-No: ....
