Produkttyp	Elektroherd
Marke	Zanussi
Modell	ZCE5060
Abmessungen (H x B x T)	875 x 500 x 600 mm
Netzspannung	230/400 V
Frequenz	50 Hz
Gesamtnennleistung	7415 W
Anzahl Kochplatten	4
Kochplatten (Position, Leistung, Durchmesser)	Vorne rechts: 2000 W (∅180), Hinten rechts: 1000 W (∅145), Vorne links: 1000 W (∅145), Hinten links: 1500 W (∅180)
Backofenart	Elektrisch
Backofenleistung	1900 W
Backofenbeleuchtung	15 W, Typ E14
Temperaturbereich Backofen	50 - 250 °C
Backofenfunktionen	Oberhitze, Unterhitze, traditionelles Backen und Braten
Zubehör	1 Rost (Nickelstahl), 1 Fettpfanne (emaillierter Stahl)
Aufbewahrungsfach	Ja
Reinigung	Manuell, Backofentür aushängbar
Geräteklasse	X
Garantie (Österreich)	24 Monate

Häufig gestellte Fragen - ZCE5060 ZANUSSI

Wie schalte ich den Backofen ein?

Drehen Sie den Temperaturregler im Uhrzeigersinn auf die gewünschte Temperatur (50–250 °C). Der Backofen heizt dann auf die eingestellte Temperatur auf. Die Kontrolllampe leuchtet während des Aufheizens.

Was bedeuten die Symbole auf dem Backofenschalter?

0: Aus-Stellung, Lampe: Backofenbeleuchtung, ☐: Unterhitze, ☐: Oberhitze. Die Zahlen 50–250 geben den Temperaturbereich an.

Wie reinige ich die Kochplatten?

Reinigen Sie die Platten nach jedem Gebrauch mit einem feuchten Lappen und mildem Reinigungsmittel. Wischen Sie mit klarem Wasser nach und trocknen Sie sie ab. Von Zeit zu Zeit können Sie die Platten mit säurefreiem Öl (z.B. Speiseöl) einreiben.

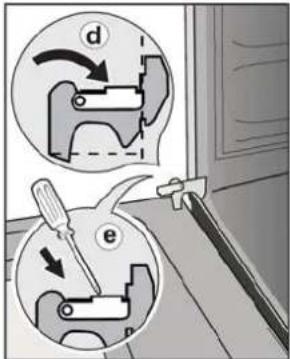

Wie kann ich die Backofentür aushängen?

Klappen Sie die Tür in die waagerechte Position, öffnen Sie die Bügel an den Scharnieren nach vorne, schließen Sie die Tür langsam bis zum Anschlag und heben Sie sie an, bis die Scharniere ausrasten.

Die Backofenlampe ist defekt. Wie tausche ich sie aus?

Schalten Sie den Backofen aus und lassen Sie ihn abkühlen. Entfernen Sie das Schutzglas (abschrauben), drehen Sie die defekte Lampe heraus und setzen Sie eine neue Lampe ein (15 W, E14, bis 300 °C). Montieren Sie das Schutzglas wieder.

Warum raucht mein Backofen beim ersten Gebrauch?

Beim ersten Aufheizen können Rückstände aus der Produktion (z.B. Fettreste) verbrennen und Rauch sowie unangenehme Gerüche verursachen. Heizen Sie den leeren Backofen etwa 45 Minuten auf 250 °C vor und lüften Sie die Küche gut.

Welche Töpfe sind für die Kochplatten geeignet?

Verwenden Sie Töpfe mit einem Bodendurchmesser von 14–16 cm, einem ebenen Boden und aus hitzebeständigem Material. Der Topf sollte nicht kleiner als die Platte sein und stets einen Deckel haben.

Wie schließe ich den Herd an?

Der Elektroanschluss muss von einem konzessionierten Fachmann durchgeführt werden. Beachten Sie die Anschlusspläne in der Installationsanleitung (Einphasig oder Drehstrom). Die Netzspannung beträgt 230/400 V, 50 Hz.

Was tun, wenn der Herd nicht funktioniert?

Prüfen Sie zuerst, ob die Sicherung eingeschaltet ist und der Schalter der Steckdose in Ordnung ist. Stellen Sie sicher, dass der Backofenschalter auf eine Temperatur gestellt ist. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wo finde ich die Garantiebestimmungen?

Die Garantiebestimmungen (24 Monate, gültig in Österreich) sind in der Bedienungsanleitung im Abschnitt 'Garantiebedingungen' enthalten. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG ZCE5060 ZANUSSI

Gebrauchsanleitung Installationsanleitung

Sicherheitshinweise 2 Technische Daten 14

Beschreibung des Gerätes 4 Sicherheitshinweise 14

Bedienung des Gerätes 5 Installation 15

Nützliche Hinweise 9 Tausch der Backofenlampe 16

Reinigung und Pflege 10

Problembehebung 11

Garantiebedingungen 12

Hinweise zur Bedienungsanleitung

In der Bedienungsanleitung werden folgende Symbole verwendet

Sicherheitshinweise

Schritt-für-Schritt-Anleitungen

Tips und Empfehlungen

Umweltschutzinformationen

Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung an einem sicheren Ort auf. Sollten Sie das Gerät weiterverkaufen bzw. weitergeben, stellen Sie bitte sicher, daß der neue Eigentümer auch diese Bedienungsanleitung erhält, damit er sich über die Funktionen des Gerätes informieren und die Sicherheitshinweise lesen kann.

Diese Sicherheitshinweise dienen Ihrer persönlichen Sicherheit und der Sicherheit anderer.

• Dieses Gerät ist für die Verwendung durch Erwachsene gedacht. Stellen Sie daher sicher, daß Kinder nicht damit spielen.
• Packen Sie das Gerät aus, sobald Sie es erhalten. Überprüfen Sie das äußere Erscheinungsbild des Gerätes. Vermerken Sie eventuelle Kommentare auf dem Lieferschein, und bewahren Sie eine Kopie davon auf.

- Dieses Gerät ist ausschließlich für den Normalgebrauch in Privathaushalten gedacht. Eine gewerbliche oder industrielle Nutzung ist nicht zulässig.

- Es ist gefährlich, technische Änderungen am Gerät vorzunehmen bzw. dies zu versuchen.

- Vor dem ersten Gebrauch sollten Sie den leeren Backofen aufheizen, um den unangenehmen Geruch der Wärmedämmung des Backofens und eventuelle Fettreste, die noch von der Produktion herrühren, zu beseitigen.

- Öffnen Sie die Abdeckung.

• Nehmen Sie die Zubehörteile aus dem Backofen.
• Entfernen Sie alle Aufkleber und Schutzfolien.
• Heizen Sie den Backofen ca. 45 Minuten lang auf 250 Grad auf. Lüften Sie dabei die Küche, damit die bei diesem Vorgang entstehenden unangenehmen Gerüche und Dämpfe entweichen können. Reinigen Sie das Zubehör vor der ersten Verwendung.

- Wenn Sie in der Nähe des Herdes Elektrogeräte verwenden (z.B. einen elektrischen Mixer), achten Sie darauf, daß die Kabel nicht mit heißen Stellen des Herdes in Berührung kommen oder in der Backofentür des Herdes eingeklemmt werden.

- Überwachen Sie den Kochvorgang, wenn Sie Kochgut in Öl oder Fett frittieren (Pommes frites usw.). Heißes Fett ist leicht entzündbar.

- Verwenden Sie auf der Kochfläche keine instabilen oder verformten Töpfe und Pfannen. Diese könnten umkippen und so das Unfallrisiko erhöhen.

- Verwenden Sie nie den Griff der Backofentür, um das Gerät zu heben oder zu verschieben. Abgesehen vom mitgelieferten Zubehör darf nur hitzebeständiges Kochgeschirr verwendet werden (siehe Anleitungen des Herstellers).

- Bewahren Sie Reinigungsprodukte und brennbares Material nicht in der Nähe des Herdes auf.

- Stellen Sie auf der geöffneten Backofentür keine schweren Gegenstände ab, und achten Sie darauf, daß Kinder nicht auf die geöffnete Backofentür klettern oder darauf sitzen.

- Verwenden Sie stets Topflappen oder Handschuhe, wenn Sie Kochgeschirr aus dem Backofen nehmen oder in der Nähe von heißen Teilen des Herdes hantieren.

- Decken Sie den Boden des Backofens nicht mit Alufolie ab; das Email könnte durch Überhitzung beschädigt werden.

- Verwenden Sie die Fettpfanne nie als Backblech.

- Um eine Beschädigung der Schalter zu vermeiden, sollten Sie die Backofentür nie geöffnet lassen, wenn der Backofen eingeschaltet oder noch heiß ist.

- Stellen Sie nach Verwendung Ihres Herdes sicher, daß alle Schalter in der "Aus"-Stellung sind.

- Reinigen Sie die Abdeckung jedesmal, bevor Sie sie schließen.

- Wenn der Backofen verwendet wird, muß die Abdeckung geöffnet sein.

- Lassen Sie den Backofen und die elektrische Platten vollständig auskühlen, bevor Sie die Abdeckung schließen. Andernfalls könnte die Abdeckung beschädigt werden.

- Kinder sollten sich nicht in der Nähe des Herdes aufhalten, wenn er in Verwendung ist. Sie könnten sich verbrennen, Töpfe umwerfen usw.

- Achten Sie darauf, daß Kinder nicht an den Schaltern des Gerätes herumspielen.

- Bevor Sie Ihr Gerät reinigen, überprüfen Sie, ob kein Element unter Spannung steht (alle Bedienungselemente sind in der Stellung "Aus") und ob die Wände ausreichend abgekühlt sind.

- Lassen Sie die Herdplatte nie leer funktionieren (ohne einen Topf darauf).

• Um stets gute Kochergebnisse zu erhalten sowie aus Gründen der Hygiene und Sicherheit sollten Sie das Gerät stets sauber halten. Eingebrannte Fettspritzer könnten unangenehme Gerüche entstehen lassen.
• Reinigen Sie Ihren Herd nach jeder Verwendung. Nur so ist eine ordnungsgemäße Funktion garantiert.
• Verwenden Sie zur Reinigung keine Dampfstrahl- oder Hochdruckreiniger.

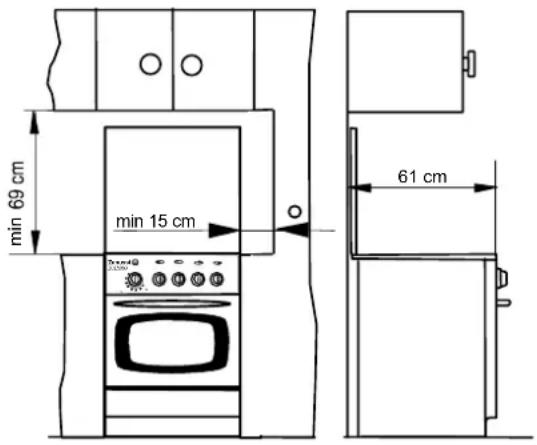

Installation

• Die Installation muß von einem konzessionierten Fachmann durchgeführt werden.
- Sollten für die Installation des Gerätes Änderungen am Hausstromnetz erforderlich sein, dürfen diese ausschließlich von einem konzessionierten Elektriker vorgenommen werden.
- Achten Sie darauf, daß das Gerät während der Installation oder sonstiger Wartungsarbeiten nicht angeschlossen ist.
- Reparaturarbeiten dürfen nur von Kundendiensttechnikern durchgeführt werden.
- Unsachgemäße Reparaturen können schwere Schäden zur Folge haben.

Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie dieses Gerät verwenden oder installieren.

Danke für Ihre Aufmerksamkeit.

Wir übernehmen keine Haftung für Schäden, zu denen es infolge unsachgemäßer Verwendung oder Nichtbeachtung der geltenden Sicherheitsvorschriften kommt. Halten Sie sich strikt an die Reinigungs- und Pflegeanleitungen.

Umweltschutz

Sämtliche mit dem Symbol ✉ gekennzeichneten Materialien sind rezyklierbar. Entsorgen Sie diese Materialien nur an dafür vorgesehenen Plätzen oder Sammelstellen. (Informationen dazu erhalten Sie bei den örtlichen Behörden oder Entsorgungsbetrieben.)

Im Falle von Funktionsstörungen wenden Sie sich zuerst an den Electrolux Kundendienst oder an einen konzessionierten Installateur.

Bedienblende

Modell: ZCE 5060

1. Temperaturregler für Backofen.
2. Funktions-Kontrollampe für Backofen.
3. Funktions-Kontrollampe für Kochplatten.

4. Schalter für die Kochplatte vorne links.

5. Schalter für die Kochplatte hinten links.

6. Schalter für die Kochplatte hinten rechts.
7. Schalter für die Kochplatte vorne rechts.

Kochmulde

1. Kochplatte ∅ 145

2. Kochplatte ∅ 180

3. Kochplatte ∅ 145

4. Kochplatte ∅ 180

1. Elektrobackofen

Stellen Sie vor der ersten Verwendung sicher, daß der Raum gut belüftet ist: mechanische Lüftung oder geöffnetes Fenster.

Gehen Sie wie folgt vor:

1. Öffnen Sie die Abdeckung.
2. Nehmen Sie das Zubehör aus dem Backofen.
3. Entfernen Sie die Aufkleber und, sofern vorhanden, die Schutzfolien.
4. Heizen Sie den Backofen etwa 45 Minuten lang auf 250 Grad auf.

Reinigen Sie das Zubehör mit einem milden Spülmittel. Spülen Sie es gründlich mit klarem Wasser ab, und trocknen Sie es anschließend.

Beim Backofenbetrieb ist erhöhte Vorsicht geboten. Kinder müssen ferngehalten werden.

Beim Backofenbetrieb muß die Abdeckung geöffnet sein, um eine Überhitzung zu vermeiden.

Vermeiden Sie die Berührung der Heizungselemente aus dem Backofen.

Verwendung

Der Backofen kann zum Braten bzw. Backen verwendet werden. Heizkörper an der Decke im Backraum und unter dem Backofenboden geben Strahlungswärme an das Gargut.

Temperaturregler für Backofen (Abb. 1)

Mit dem Temperaturregler können Sie die Temperatur nach Bedarf regeln und verschiedene Backofenfunktionen auswählen.

Erklärung der Symbole:

"0"

Aus-Stellung

Backofenbeleuchtung

50-250 Temperaturbereich im Ofen

Unterhitze

Oberhitze

Für die Temperaturwahl drehen Sie den Schalter im Uhrzeigersinn, bis der Zeiger des Schalters auf die gewünschte Temperatur zeigt (50 bis 250 °C). Ein Thermostat sorgt dafür, daß die Temperatur konstant bleibt.

Abb. 1

Wenn Sie möchten, daß mehr Hitze von unten bzw. von oben kommt, drehen Sie den Schalter bis zum Symbol ☐ (Unterhitze) bzw. ☐ (Oberhitze).

Der Backofen heizt sowohl bei Unterhitze ☐ als auch bei Oberhitze ☐ auf 215 °C auf. Bei diesen beiden Funktionen wird die Temperatur nicht durch den Thermostat geregelt.

2. Backen und Braten im Backofen

Traditionelle Backen und Braten

Die traditionelle Back- und Bratfunktion basiert auf der natürlichen Konvektion. Dabei zirkuliert die erhitzte Luft nach dem Prinzip auf- und absteigender Luftströme (Abb. 2). Der Backofen muß vorgeheizt werden.

Gehen Sie wie folgt vor:

Für Kleingebäck und Gebäck in Formen :

1. Heizen Sie den Backofen vor, indem Sie den Schalter bereits auf die gewünschte Backtemperatur einstellen:
2. ca. 8 Minuten bei Backtemperaturen zwischen 50 °C und 150 °C;
3. ca. 15 Minuten bei Backtemperaturen zwischen 175 °C und 250 °C.
4. Geben Sie das Backwerk in den Backofen.

Unterhitze ☐ (Abb. 3)

Diese Funktion eignet sich für Pizzas und Obstkuchen.

Der Backofen muß vorgeheizt werden.

Gehen Sie wie folgt vor:

1. Heizen Sie den Backofen in der Schalterstellung ☐ ca. 10 Minuten lang vor.
2. Geben Sie das Backwerk in den Backofen.

Oberhitze ☐ (Abb. 4).

Bei dieser Funktion strahlt nur das Element an der Oberseite des Backofens Hitze nach unten ab. Diese Funktion eignet sich zum Aufwärmen von fertigen Gerichten.

Der Backofen muß nicht vorgeheizt werden.

Gehen Sie wie folgt vor:

1. Stellen Sie das Gericht auf den in der 3. Einsatzebene eingeschobenen Rost.
2. Stellen Sie den Schalter auf die Funktion ☐.

Die Backofenbeleuchtung schaltet sich automatisch ein, sobald der Backofenschalter betätigt wird, und leuchtet, solange der Backofen in Betrieb ist.

Funktions-Kontrollampe für Backofen.

Diese Kontrollampe erlischt, sobald der Backofen die gewählte Temperatur erreicht hat, und leuchtet immer dann auf, wenn der Thermostat die Temperatur nachregelt.

3. Elektrokochmulde

Kochplatten

Vor der ersten Verwendung sollten Sie die Platten ca. 5 Minuten aufheizen, um die eventuelle Fettreste, die noch vor der Produktion herrühren, zu beseitigen.

i

Bei dem ersten Gebrauch kann die Kochplatte rauchen und einen unangenehmen Geruch erzeugen. Das ist gewohnt und wird nach einer kurzen Zeit verschwinden.

Die Platten der Kochmulde werden über einen siebenstelligen Schalter in Betrieb genommen (Abb. 5):

Position 0 : ausgeschaltet

Position 1 : minimaler Heizungbetrieb

Position 6 : maximaler Heizungbetrieb

Zünden der Kochplatte:

Drehen Sie den Schalter der entsprechende Kochplatte bis die gewünschte Position ;

Die Betrieb-Kontrollampe schaltet sich ein.

Ausschalten der Kochplatte:

Drehen Sie den Schalter bis zur Position " 0" zurück.

Funktions-Kontrollampe für Kochplatten

Diese Kontrollampe leuchtet im Augenblick, in dem ein Schalter der Kochplatten gedreht wird, auf. Sie macht aus, wenn keine andere Platte in Funktion ist.

Wichtig

• Kinder sollten sich nicht in der Nähe des Herdes aufhalten, wenn er in Verwendung ist.
• Stellen Sie auf die Kochmulde keine Gegenstände oder Lebensmittel, die zu entzünden empfindlich sind (Kochutensilien mit plastische Ärmel, Blätte aus Aluminium, Zucker- enthaltende Lebensmittel, usw...). Im Fall einer Zwischenfall reinigen Sie sofort die Platten.
• Überwachen Sie aufmerksam das Präparieren von Braten, denn das Öl oder Fett können zufolge der Überheizung leicht entzünden.

Abb. 5

Wahl der Kochtöpfe

Um optimale Kochergebnisse zu erzielen, sollte der Bodendurchmesser des verwendeten Kochtopfes stets auf die Brennergröße abgestimmt sein (14 – 16 cm).

Die auf den Kochplatten verwendeten Töpfe müssen folgende Eigenschaften aufweisen:

• Sie müssen für einen häufigen Einsatz geeignet sein;
• Sie müssen sich der Heizfläche gut anpassen und dürfen etwas größer als die Platte sein, damit die Leistung des Gerätes gewährleistet ist. NIEMALS kleinere Töpfe verwenden;
• Der Topfboden muß eben sein, damit ein guter Kontakt zwischen Topf und Platte hergestellt wird.

Ausreichend große Töpfe verwenden, damit keine Spritzer auf die Platten gelangen.

Die Flamme zu drosseln, sobald die Flüssigkeit zu kochen beginnt.

Kochtöpfe und Pfannen nach Möglichkeit immer mit einem passenden Deckel verschließen.

Beim Kochen rechtzeitig auf eine niedrigere Kochstufe herunterschalten und zum Garzeitende die Kochplatte einige Minuten vorher ausschalten um die Restwärme zu nutzen. Keine Platten ohne Töpfe eingeschaltet lassen und keine leeren Töpfe auf heiße Platten stellen.

3. Mitgeliefertes Zubehör

Abgesehen vom mitgelieferten Zubehör sollten Sie ausschließlich hitzebeständiges Kochgeschirr verwenden (gemäß Anleitungen des Herstellers).

Ihr Herd wird mit folgendem Zubehör geliefert :

• einem Rost für Kochgeschirr (Bratpfannen, Tortenformen usw.). Stellen Sie das Kochgeschirr immer mittig auf den Rost, um das Gewicht gleichmäßig zu verteilen.
• einer Fettpfanne aus emailliertem Stahl Sie dient dazu, daß die Bratensäfte hineinfließen. Sie kann auch als Backblech benutzt werden.

Einlagerungraum

Der Einlagerungraum dient zum Aufbewahren der Zubehörteile des Herdes, die nicht gebraucht sind. Um den Einlagerungraum zu öffnen, heben und und klappen Sie die untere Tür nach außen um.

Wichtig: Bewahren Sie Reinigungsprodukte und brennbares Material nicht im Einlagerungraum.

Abb. 6

Verwendung des Backofens

• Schalten Sie den Backofen 5 Minuten vor Ende der Gar- bzw. Backzeit aus. Der Gar- oder Backvorgang wird mit der Resthitze beendet, und Sie sparen Energie.
• Die Wanddicke, die Leitfähigkeit und die Farbe des Kochgeschirrs beeinflussen das Kochergebnis.
• Bedenken Sie bei der Auswahl des Kochgeschirrs, daß bestimmte Gerichte während des Kochvorgangs an Volumen zunehmen.
• Um zu verhindern, daß beim Braten Fett auf den Boden des Backofens tropft, verwenden Sie dem jeweiligen Bratgut entsprechende Pfannen mit möglichst hohen Seitenwänden.
• Stechen Sie die Haut von Geflügel und Würsten vor dem Braten mit einer Gabel an, damit sie sich nicht aufbläht.
• Sie können eine Alufolie zwischen das Kochgeschirr und den Rost geben, sollten jedoch darauf achten, daß Sie mit der Folie nicht den gesamten Rost abdecken.
• Verwenden Sie für Aufläufe und zum Gratinieren hitzebeständiges Kochgeschirr aus Glas.
• Geben Sie kurz vor Ende des Bratvorgangs etwas Fett bei.

Legen Sie den Backofen keinesfalls mit Alufolie aus. Der dadurch entstehende Hitzestau könnte das Kochergebnis beeinträchtigen und die Emailschicht beschädigen.

Bei Verwendung des Backofens muß die Abdeckung geöffnet sein.

Einfluß des verwendeten Kochgeschirrs auf die Kochergebnisse im Backofen

Wußten Sie, daß:

• Kochgut in Aluminium- und Terrakottatöpfen an der Unterseite nicht so stark angebraten wird und saftig bleibt? Wir empfehlen, derartiges Kochgeschirr für Süßspeisen und Braten zu verwenden;
• Kochgut in Kochgeschirr aus emailliertem Gußeisen, Weißblech, Glas und hitzebeständigem Porzellan sowie in Töpfen und Pfannen, die innen teflonbeschichtet und außen farbig lackiert sind, an der Unterseite stärker angebraten wird und stärker austrocknet? Wir empfehlen, derartiges Kochgeschirr für Pies und all jene Gerichte zu verwenden, die unten und oben knusprig gebraten werden sollen.

Die Kochplatten

Die Kochplatten sind mit einem schwarzen Überzeug beschützt, darum müssen Sie die Verwendung jedes Schleifmittels vermeiden. Wischen Sie die Platten nach jeder Verwendung mit einem geschmierten Lappen.

Die Platten müssen trocken aufbewahren, wenn Sie eine längere Zeit nicht gebraucht sind.

Wenn eine der Platten beginnt zu rosten, entfernen Sie den Rost (zB. mit einem Schmirgelleinen) und herstellen Sie den schwarzen Überzug mit einem hitzebeständigen Produkt für Erneuerung (aus dem Handel besorgt) wieder.

Bevor Sie die Abdeckung schließen, den Sie stets darauf achten, daß die stellen vollständig ausgekühlt sind. Ernfalls könnte die Abdeckung hädigt werden.

⚠️ Bevor Sie den Herd reinigen, sollten Sie sich vergewissern, daß sich alle Schalter in der Aus-Stellung befinden, daß das Gerät vollständig ausgekühlt ist und daß es nicht eingeschaltet ist.

⚠️ Verwenden Sie zur Reinigung des Gerätes kein Scheuerpulver und keinen Metallschwamm.

Kochplatten

Reinigen Sie die Platten mit einem feuchten Lappen unter Verwendung eines milden Reinigungsmittels, wischen Sie mit einem mit reinem Wasser angefeuchteten Lappen nach, und reiben Sie die Platten abschließend trocken. Wenn nötig ist, erhitzen Sie vorher die Platten, um den Schmutz zu verkohlen.

Die Platten müssen trocken aufbewahren.

Von Zeit zu Zeit sollte die Oberfläche der Platten mit einem säurefreien Öl (Speiseöl, Nähmaschineöl oder Vaseline) eingefettet werden.

Bedienfeld, Schalter, Topf- Abstellrost, Abdeckung, Front- und Seitenbleche

Reinigen Sie diese Elemente mit einem feuchten Lappen unter Verwendung eines Reinigungsmittels Typ Axion, CIF; wischen Sie mit einem mit reinem Wasser angefeuchteten Lappen nach, und reiben Sie die Elemente abschließend trocken. Verwenden Sie keine Scheuermittel, scharfe Reinigungsmittel, scheuernde Gegenstände oder Verdünnungsmittel.

Backofen

Emaillierte Teile: Gehen Sie bei der Reinigung wie bei anderen emaillierten Elementen vor.

Backofeninnenraum

Der emaillierte Innenraum des Backofens läßt sich am besten reinigen, wenn der Backofen noch warm ist.

Wischen Sie den Backofen nach jeder Verwendung aus. Verwenden Sie dazu einen weichen Lappen, den Sie mit warmer Spülmittellauge anfeuchten. Von Zeit zu Zeit wird es nötig sein, den Backofen mit einem geeigneten Backofenreiniger gründlicher zu reinigen.

Backofentür aushängen

Um den Backofen leicht zu reinigen, lässt sich die Backofentür herausnehmen.

Die Backofentür in die waagerechte Position herunterklappen. Dann die Bügel auf den beiden Türscharnieren nach vorne bis zum Anschlag aufklappen (a).

Die Tür langsam bis zum Anschlag wieder zuklappen und die Tür anheben, bis die Scharniere ausrasten (b).

Abb. 8

Backofentür einsetzen

Beim Einhängen der Tür in umgekehrter Reihenfolge wie beim Aushängen vorgehen.

Die Scharniere der Tür in die Aufnahmeöffnungen wieder einsetzen (c). Dabei auf richtigen und gleichmäßigen Sitz der Scharniere achten.

Anschließend die Tür langsam nach unten schwenken. Dabei darauf achten, dass die Ecken der Tür nicht unten am Rahmen anstoßen (in diesem Fall die Tür wieder hoch schwenken und die Scharniere neu ausrichten).

Zuletzt die Bügel wieder nach hinten zum Backofen schwenken (d). Damit die Türe richtig schließt, mit einem Gegenstand (z.B. Schraubendreher) auf die Bügel drücken (e).

Die korrekte Funktion der Tür langsam überprüfen.

Achtung: Die Türscharnierhebel niemals „schnappen“ lassen. Die Federwirkung kann sonst zu Verletzungen führen.

Das Glas an der Innenseite der Backofentür kann zur Reinigung abgenommen werden. Entfernen Sie zu diesem Zweck die 2 Befestigungsschrauben (Abb.10).

Wichtig: Das Glas an der Innenseite der Backofentür muß bei Verwendung des Backofens stets montiert sein.

Reinigung des Zubehörs

Reinigen Sie das Zubehör mit warmem Wasser und einem Spülmittel, spülen Sie es gründlich mit klarem Wasser ab, und trocknen Sie es anschließend.

PROBLEMBEHEBUNG

Wenn das Gerät nicht korrekt funktioniert, sollten Sie die folgenden Überprüfungen vornehmen, ehe Sie sich an den Technischen Kundendienst wenden:

Wenn das Gerät nicht funktioniert:

- Kontrollieren, ob der Schalter der Steckdose und/oder der Zufuhrschalter des Backofens eingeschaltet sind.

Wenn sich der Backofen nicht einschalten läßt:

- sicherstellen, daß die Strom Zuleitung angeschlossen ist;

Der Backofen heizt nicht:

- Vergewissern Sie sich, daß der Backofendrehschalter in Betriebsstellung ist.

Zu lange Garzeiten:

- Sehen Sie nach, ob die gewählte Temperatur auch zu dem Gericht paßt, das Sie zubereiten wollen.

Aus dem Backofen kommt Rauch:

- Wir raten Ihnen, den Backofen nach jedem Gebrauch zu reinigen: beim braten von Fleisch spritzt Fett ab, das, wenn es nicht entfernt wird, zu Rauchbildung und unangenehmen Geruch bei spätern Verwendungen führt (sieh hierzu den Abschnitt " Reinigung und Pflege").

Die Backofenbeleuchtung funktioniert nicht:

- Gewiß ist die Glühlampe durchgebrannt; lesen Sie zum Austauschen der Glühlampe im entsprechenden Abschnitt nach.

Typenschild

Solte das Gerät auch nach all diesen Überprüfungen immer noch nicht funktionieren, so wenden sie sich an die nächstgelegene Vertragskundendienststelle.

Das Typenschild ist an der Rückseite des Gerätes angebracht. Wenn Sie Ihre Kundendienststelle kontaktieren, geben Sie bitte das Modell, die Produktnummer und die Seriennummer des Gerätes an.

GARANTIEBEDINGUNGEN – ÖSTERREICH

Sehr geehrter Kunde!

Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb eines Gerätes aus dem Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, als Verbraucher im Sinne des Konsumentenschutzgesetzes gemäß den nachstehenden Bedingungen, eine besondere Garantie ein, die Ihnen zusätzliche Rechte gewährt.

1. Die Garantie beginnt mit dem Tag an dem das Gerät gekauft wurde und erstreckt sich über einen Zeitraum von 24 Monaten. Wir empfehlen daher, den Kaufbeleg unbedingt aufzubewahren.
2. Die Garantie umfasst Mängel am Gerät, die nachweislich auf einen Material- und / oder Herstellungsfehler beruhen, wenn sie uns innerhalb von 14 Tagen nach dem Auftreten angezeigt werden. Nicht unter diese Garantie fallen Schäden oder Mängel, die durch nicht vorschriftsgemäße Handhabung des Gerätes, durch Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen und durch Reparaturen oder Eingriffe, die von Personen vorgenommen wurden, die hierzu von uns nicht ermächtigt sind, verursacht wurden. Werden unsere Geräte mit Ersatzteilen oder Zubehörteilen versehen, die keine Originalteile sind und wurde dadurch ein Defekt verursacht, ist dieser ebenfalls nicht durch die Garantie gedeckt.

Von der Garantiezusage ausgenommen sind Verschleißteile (z.B.: Keilriemen, Kohlebürsten, Leuchtmittel, usw.).

1. Die Garantiezusage umfasst die Behebung oben dargestellter Mängel am Gerät innerhalb angemessener Frist nach Mitteilung des Mangels durch Verbesserung. Die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Weg-, Arbeits- und Materialkosten werden von uns getragen. Über die Verbesserung hinausgehende Ansprüche werden durch diese Garantie nicht eingeräumt. Verbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unseren Kundendienstwerkstätten, durchgeführt. Ersetzte Teile gehen in unser Eigentum über. Es ist jeweils der Kaufbeleg mit Kauf- bzw. Lieferdatum vorzulegen.
2. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für ausgewechselte Teile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.
4. Durch diese Garantie wird der Gewährleistungsanspruch des Kunden gegen den Händler, bei dem er das Gerät gekauft hat, weder eingeschränkt noch aufgehoben.

Wir wünschen Ihnen viel Freude mit dem neuen Gerät und erlauben uns, sie darauf aufmerksam zu machen, dass Ihnen auch nach Ablauf der Garantie unser Werkskundendienst und unsere Servicepartner gerne mit Rat und Tat zur Verfügung stehen.

ELECTROLUX

HAUSGERÄTE

GMBH

ADRESSE VERTRIEB TELEFON KUNDENDIENST TELEFON WIEN FN 98903 x

HERZIGGASSE 9

(01) 866 40-200

(01) 866 40-330

DVR: 0595411

A-1230 WIEN

VERTRIEB TELEFAX

KUNDENDIENST TELEFAX

ARA LIZENZ NR. 2702

Unsere Kundendienststellen und Partner

Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, daß wir Ihnen Top-Qualität mit unseren Kundendiensteinrichtungen jetzt und in Zukunft bieten. Unsere Kundendienst- stellen in den Bundesländern sind spezialisiert auf unsere Marken: AEG, Electrolux, Juno, Zanussi, Zoppas

Zentrale Kundendienst Wien

Electrolux Hausgeräte GmbH

1230 Wien, Herziggasse 9

Tel. Reparaturannahme 01/ 86640-330

Tel. Ersatzteile 01/86640-315

Hotline [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Linz

Hausgeräte Kundendienst GmbH

4030 Linz, Winetzhammerstraße 8

Tel: [phone]

Fax: [phone]

Kundendienststelle Salzburg

Hausgeräte Kundendienst

Wörndl Elektro Ges.m.b.H & CO KEG

5020 Salzburg, Gnigler Straße 18

Tel: [phone]

Fax: [phone]

Kundendienststelle Innsbruck

BEP! Hausgeräte-Kundendienst GesmbH

6020 Innsbruck, Amraser Straße 118

Tel: [phone]

Fax: [phone]

Kundendienststelle Graz

A. Hell - Hausgeräteservice

8020 Graz, Asperngasse 2

Tel: [phone]

Fax: [phone]

Kundendienststelle Klagenfurt

Elektroservice H. Schneider

9020 Klagenfurt, Rosentalerstraße 189

Tel: [phone]

Fax: [phone]

Walter Stecher

Elektroinstallationen

6912 Hörbranz, Lochauerstraße 2

Tel.: [phone]

TECHNISCHE DATEN
Standgerät
Klasse X

Kochmulde	Abdeckung	gefärbt
	Topf-Abstellrost	emailliert
	Vorne rechts	Elektrische Platte ∅ 180	2000 W
	Hinten rechts	Elektrische Platte ∅ 145	1000 W
	Vorne links	Elektrische Platte ∅ 145	1000 W
	Hinten links	Elektrische Platte ∅ 180	1500 W
Gesamte Nennleistung 5500W
Backofen	Ofen		elektrisch
	Ofenleistung		1900 W
	Ofenbeleuchtung		Lampe 15 W Typ E14
	Reinigung		manuell
Gesamte Nennleistung 1915 W
Zubehör	Rost – Nickelstahl
	Fettpfanne– emailierter Stahl
Netzbetrieb	Netzspannung		230/400V
	Frequenz		50 Hz
Gesamte Ofennennleistung			7415W
Abmessungen	Höhe		875 mm
	Breite		500 mm
	Tiefe		600 mm

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG Niederspannungsrichtlinie
• 89/336/EWG EMV-Richtlinie
• 90/396/EWG Gasgeräterichtlinie

INSTALLATIONSANLEITUNG

Sicherheitshinweise für den Installateur

• Gemäß den technischen Anschlussbedingungen des Energieversorgungsunternehmens darf das Gerät nur vom Technischen Kundendienst oder einem zugelassenen Elektroinstallateur an das Netz angeschlossen werden.
• Das Gerät ist vom Typ X. Es ist für die Aufstellung zwischen zwei Einrichtungs-elementen ausgelegt, deren Seitenwände höchstens bis zur des Gerätekochfelds reichen.
• Angrenzende Seitenteile von Küchenschränken müssen entweder hitzebeständig oder mit hitzebeständigem Material geschützt sein.

Elektroanschluss

Vergewissern Sie sich, daß:

• die Elektroinstallationen für die Leistung des Gerätes ausreichend dimensioniert sind ;
  • die Zuleitungen in gutem Zustand sind ;
• der Kabelquerschnitt den Installationsvorschriften entspricht;
• daß in der elektrischen Installation eine Einrichtung vorgesehen ist, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen.

Installations- und Wartungsarbeiten müssen von einem qualizifierten Installateure nach den geltenden Vorschriften durchgeführt werden.

Wir lehnen jede Verantwortung für Sach- und Personenschäden ab, die durch eine nicht vorhandene oder beschädigte Erdung verursacht wurden.

Hinweise für den Fachmann:

Aufstellung

Entfernen Sie die Kunststoffverpackung, und installieren Sie den Herd in einem trockenen, gut belüfteten Raum (Abb. 11). (Stellen Sie ihn nicht in der Nähe von Vorhängen, Papier, Alkohol- oder Benzinvorräten usw. auf.)

Der Boden unter dem Gerät muß hitzebeständig sein.

Elektrischer Anschluss

Hinweise:

Vor dem Anschluss ist zu prüfen, ob die auf dem Typschild angegebene Spannung mit der vorhandenen Netzspannung übereinstimmt.

Die Installation muß mit einer festverlegten Anschlußleitung und einer Trennvorrichtung mit mindestens 3 mm Kontaktöffnung vorgesehen sein, die das Gerät allpolig vom Netz trennt.

Der gelb-grüne Schutzleiter darf durch den Schutzschalter nicht getrennt werden.

Der Schutzleiter muß mit wenigstens 4 cm länger sein als die spannungsführende Außenleiter (L1,L2,L3) und Neutralleiter (N).

Als Netzanschlußleitung muß eine Leitung vom Typ H05VV-F oder höherwertig verwendet werden.

Die Anschlußleitung darf hinter dem Standherd so verlegt werden, daß Sie die Rückwand des Herdes in der erhitzte Zone nicht berührt (Abb.12)

Die defekte Anschlußleitung darf chließlich von einem konzessionierten riker ersetzt werden.

Bevor Sie den Backofen an das Stromnetz anschließen, sollten Sie sich vergewissern, daß:

• die Sicherung und die Elektroinstallation des Hauses für das Gerät ausreichend dimensioniert sind (siehe Typenschild);
• der allpolige Schalter, der für den Anschluß verwendet wird, auch bei installiertem Gerät leicht erreichbar ist.

Wie gehen Wir vor?

• Schrauben Sie den Schutzdeckel von der Rückseite des Herdes ab.
• Für den Anschluß der Anschlußleitung an die Anschlußklemmen, verfolgen Sie die Anweisungen aus der Tabelle n°1.
• Halten Sie sie mit der Hilfe der Kabel-Klemme fest.
• Montieren und schrauben Sie den Schutzdeckel ein.

Abb. 11

RÜCKSEITE DES HERDES

Anschlusstyp	Einphasig	Dreiphasig	Dreiphasig Y 3 ph.+neutral	Dreiphasig Y 2 ph.+neutral
Anschlussklemmen	1 2 3 4 5L1 N PE	1 2 3 4 5L1 L2 L3 PE	1 2 3 4 5L1 L2 L3 N PE	1 2 3 4 5L1 L2 N PE
Netzspannung 230 V 230 V 230 V / 400 V 230 V / 400 V
Heizkörper-nennspannung	230 V 230 V	230 V 230 V
Sicherungsfähigkeit 35 A 20 A 16 A 25 A
Kabelabschnitt	3 x 6 mm ^2	4 x 4 mm ^2	5 x 2,5 mm ^2	4 x 4 mm ^2

TAUSCH DER BACKOFENLAMPE

Bevor Sie die Lampe austauschen, sollten Sie sich vergewissern, daß sich alle Schalter in der Aus-Stellung (" 0 ") befinden.

Vergewissern Sie sich, daß das Gerät nicht angeschlossen und der Backofen ausgekühlt ist.

Bei der verwendeten 15-Watt-Lampe, E 14 (230/240V), handelt es sich um eine Speziallampe für Temperaturen von bis zu 300 °C. Sie können diese Lampe über Ihren Kundendienst beziehen.

Die Lampe ist in der Backofenrückwand eingebaut und vom Backofeninnenraum aus erreichbar.

Um die Lampe auszutauschen, gehen Sie wie folgt vor:

1. Schrauben Sie das Schutzglas ab (Abb. 13).
2. Drehen Sie die Lampe heraus.
3. Setzen Sie eine neue Lampe ein.
4. Montieren Sie das Lampenschutzglas.

Für Österreich: Sie können Ersatzteile, Zubehör und Pflegemittel für Ihr ZANUSSI Gerät über das Internet bestellen.

Ersatzteile Online finden Sie auf unserer Homepage: http://www.zanussi.at unter der Rubrik "Service".

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
