Produkttyp	Mainboard (ATX)
Marke	ASUS
Modell	ROG Strix B250H Gaming
Formfaktor	ATX (30,5 cm x 23,4 cm)
CPU-Sockel	LGA1151 (für Intel Core 7./6. Gen, Pentium, Celeron)
Chipsatz	Intel B250
Speicherunterstützung	4x DDR4 DIMM, max. 64 GB, 2400/2133 MHz (nicht-ECC, ungepuffert)
Erweiterungssteckplätze	1x PCIe 3.0 x16 (x16), 1x PCIe 3.0 x16 (max. x4), 4x PCIe 3.0 x1
Multi-GPU	AMD 2-Wege-CrossFireX
Audio	SupremeFX S1220A, 8-Kanal HD, 120 dB SNR
LAN	Intel I219-V Gigabit LAN mit LANGuard
USB-Anschlüsse	6x USB 3.0 (2 rückseitig, 4 intern), 6x USB 2.0 (4 rückseitig, 2 intern)
SATA-Anschlüsse	6x SATA 6 Gb/s
M.2-Sockel	2x M.2 Sockel 3 (PCIe 3.0 x4 & SATA; PCIe 3.0 x4)
Stromanschluss	24-pin EATX, 8-pin EATX12V
BIOS	128 Mb Flash, UEFI AMI
Besonderheiten	ROG GameFirst IV, Sonic Radar III, Fan Xpert 3, GPU Boost
Sicherheitsfunktionen	DIGI+ VRM, SafeSlot, ESD-Guards, DRAM Überstromschutz
Lieferumfang	E/A-Blende, 4x SATA-Kabel, ROG-Aufkleber, Support-DVD, Handbuch
Wartung & Reinigung	Staub im Gehäuse regelmäßig entfernen, Lüfter überprüfen, keine Flüssigkeiten verwenden
Sicherheitshinweise	Vor Arbeiten Netzstecker ziehen; nur von Fachpersonal reparieren lassen
Reparaturfähigkeit	CMOS löschbar, BIOS über USB wiederherstellbar (CrashFree BIOS 3)
Kompatible Betriebssysteme	Windows 10 64-Bit, Windows 8.1 64-Bit, Windows 7 (mit CPU 6. Gen)

Häufig gestellte Fragen - ROG Strix B250H Gaming ASUS

Welche CPUs sind mit dem ASUS ROG Strix B250H Gaming kompatibel?

Wie viel Arbeitsspeicher kann ich maximal einbauen?

Kann ich mehrere Grafikkarten betreiben?

Welche Audiofunktionen bietet das Mainboard?

Wie führe ich ein BIOS-Update durch?

Was tun bei einem fehlgeschlagenen BIOS-Update?

Welche M.2-SSDs werden unterstützt?

Wie schließe ich Gehäuselüfter an?

Welche Garantie gilt für dieses Mainboard?

Wo finde ich die aktuellen Treiber und Handbücher?

BEDIENUNGSANLEITUNG ROG Strix B250H Gaming ASUS

Copyright© 2017 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche schriftliche Genehmigung von ASUSTeK COMPUTER INC. ("ASUS") mit jeglichen Mitteln in jeglicher Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation.

Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. IN KEINEM FALL IST ASUS, SEINE DIREKTOREN, LEITENDEN ANGESTELLTEN, ANGESTELLTEN ODER AGENTEN HAFTBAR FÜR JEGLICHE INDIREKTEN, SPEZIELLEN, ZUFÄLLIGEN ODER FOLGESCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUFGRUND VON PROFITVERLUSTEN, GESCHÄFTSVERLUSTEN, NUTZUNGS- ODER DATENVERLUSTEN, UNTERBRECHUNG VON GESCHÄFTSABLÄUFEN ET CETERA), SELBST WENN ASUS VON DER MÖGLICHKEIT SOLCHER SCHÄDEN UNTERRICHTET WURDE, DIE VON DEFEKTEN ODER FEHLERN IN DIESEM HANDBUCH ODER AN DIESEM PRODUKT HERRÜHREN.

DIE TECHNISCHEN DATEN UND INFORMATIONEN IN DIESEM HANDBUCH SIND NUR ZU INFORMATIONSZWECKEN GEDACHT, SIE KÖNNEN JEDERZEIT OHNE VORANKÜNDIGUNG GEÄNDERT WERDEN UND SOLTEN NICHT ALS VERPFLICHTUNG SEITENS ASUS ANGESEHEN WERDEN. ASUS ÜBERNIMMT KEINE VERANTWORTUNG ODER HAFTUNG FÜR JEGLICHE FEHLER ODER UNGENAUIGKEITEN, DIE IN DIESEM HANDBUCH AUFTRETEN KÖNNTEN, EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE.

In diesem Handbuch erscheinende Produkte und Firmennamen könnten eingetragene Warenzeichen oder Copyrights der betreffenden Firmen sein und dienen ausschließlich zur Identifikation oder Erklärung und zum Vorteil des jeweiligen Eigentümers, ohne Rechtsverletzungen zu beabsichtigen.

Angebot, Quellcode bestimmter Software, zur Verfügung zu stellen

Dieses Produkt enthält urheberrechtlich geschützte Software, die unter der General Public License ("GPL") oder Lesser General Public License Version ("LGPL") lizenziert sind und/oder anderen Free Open Source Software. Solche Software in diesem Produkt wird ohne jegliche Gewährleistung, soweit nach anwendbarem Recht zulässig, verteilt. Kopien der Lizenzen sind in diesem Produkt enthalten.

Soweit die geltenden Lizenz Sie zum Quellcode dieser Software und/oder andere zusätzliche Daten berechtigt, können Sie es für einen Zeitraum von drei Jahren seit der letzten Auslieferung des Produktes benutzen, entweder

(1) kostenlos, indem Sie es unter https://www.asus.com/support/herunterladen oder

(2) für die Kosten der Vervielfältigung und Zulieferung, abhängig vom bevorzugten Träger und dem Ort, wo Sie es versendet haben wollen, durch das Senden einer Anfrage an:

ASUSTek COMPUTER INC.

In Ihrer Anfrage geben Sie bitte den Namen, die Modellnummer und Version, die Sie im Info-Feld des Produkts, für das Sie den entsprechenden Quellcode erhalten möchten, finden und Ihre Kontaktdaten, so dass wir die Konditionen und Frachtkosten mit Ihnen abstimmen können.

Der Quellcode wird OHNE JEGLICHE HAFTUNG vertrieben und unter der gleichen Lizenz wie der entsprechende Binär/Objektcode.

Dieses Angebot gilt für jeden mit Erhalt dieser Mitteilung.

ASUSTeK ist bestrebt, vollständigen Quellcode ordnungsgemäß zur Verfügung zu stellen, wie in verschiedenen Free Open Source Software-Lizenzen vorgeschrieben. Wenn Sie jedoch Probleme bei der Erlangung der vollen entsprechenden Quellkode wir sehr dankbar auf, wenn Sie uns eine Mitteilung an die E-Mail-Adresse [e-mail] unter Angabe der Produkt-und der Beschreibung des Problems (senden Sie bitte keine großen Anhänge wie Quellcode-Archive, etc., an diese E-Mail-Adresse).

Inhaltsverzeichnis

Sicherheitsinformationen...... v

Über dieses Handbuch ...... vi

STRIX B250H GAMING Spezifikationsübersicht ...... viii

Verpackungsinhalt....xii

Installationswerkzeuge und Komponenten......xiii

Kapitel 1: Produkteinführung

1.1 Motherboard-Übersicht 1-1

1.1.1 Bevor Sie beginnen....1-1

1.1.2 Motherboard-Layout....1-2

1.1.5 Erweiterungssteckplätze 1-7

1.1.6 Header / Öffnungen....1-9

1.1.7 Onboard LEDs 1-10

1.1.8 Interne Anschlüsse....1-10

Kapitel 2: Grundinstallation

2.1 Ihr Computersystem aufbauen 2-1

2.1.1 Motherboard Installation....2-1

2.1.3 Installieren von CPU-Kühlkörper und Lüfter......2-5

2.1.4 DIMM Installation 2-7

2.1.5 ATX-Netzanschluss....2-8

2.1.6 SATA-Geräteanschlüsse....2-9

2.1.7 E/A-Anschlüsse auf der Frontseite....2-10

2.1.8 Erweiterungskarten installieren....2-11

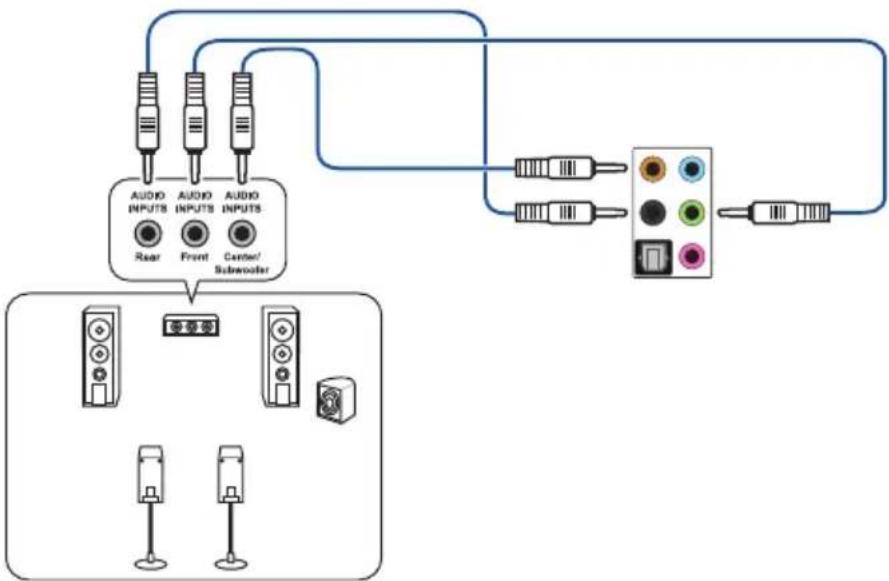

2.2 Rücktafel- und Audio-Anschlüsse des Motherboards 2-13

2.3 Erstmaliges Starten 2-16

2.4 Ausschalten des Computers 2-17

Kapitel 3: BIOS-Setup

3.1 Kennenlernen des BIOS 3-1 3.2 BIOS-Setup-Programm 3-2

3.2.1 EZ Modus 3-3 3.2.2 Erweiterter Modus 3-4 3.2.3 QFan Control 3-7

3.3 Favoriten 3-9 3.4 Main-Menü (Hauptmenü) 3-11 3.5 Ai Tweaker-Menü 3-11 3.6 Advanced-Menü 3-12

3.6.1 Weitere Plattformkonfiguration 3-12 3.6.2 CPU-Konfiguration 3-12 3.6.3 System Agent (SA) Configuration (Systemagent- (SA-) Konfiguration) 3-13 3.6.4 PCH-Konfiguration 3-13 3.6.5 PCH Speicherkonfiguration 3-13 3.6.6 PCH-FW Konfiguration 3-13 3.6.7 Onboard-Gerätekonfiguration 3-13 3.6.8 APM Konfiguration 3-14 3.6.9 Netzwerkstapelkonfiguration 3-14 3.6.10 SMART-Informationen zu Festplatte/SSD 3-14 3.6.11 USB Konfiguration 3-14

3.7 Überwachungsmenü 3-15 3.8 Boot Menü 3-15 3.9 Tools-Menü 3-16

3.9.1 ASUS EZ Flash 3 Utility 3-16 3.9.2 Sicheres Löschen 3-16 3.9.3 Setup Animator 3-17 3.9.4 ASUS SPD-Information 3-17 3.9.5 Grafikkarteninformationen 3-17

3.10 Exit Menü 3-18 3.11 Aktualisieren des BIOS 3-18

3.11.1 EZ Update 3-19 3.11.2 ASUS EZ Flash 3 3-19 3.11.3 ASUS CrashFree BIOS 3 3-21

Anhang

Hinweise A-1

ASUS Kontaktinformation A-5

Sicherheitsinformationen

Elektrische Sicherheit

• Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen.
• Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. Wenn möglich, entfernen Sie alle Stromkabel vom bestehenden System, bevor Sie ein Gerät hinzufügen.
• Vor dem Anschließen oder Entfernen von Signalkabeln vom Motherboard müssen alle Netzleitungen ausgesteckt sein.
• Erbitten Sie professionelle Unterstützung, bevor Sie einen Adapter oder eine Verlängerungsschnur verwenden. Diese Geräte könnten die Erdung unterbrechen.
• Prüfen Sie, ob das Netzteil auf die Spannung Ihrer Region richtig eingestellt ist. Sind Sie sich über die Spannung der von Ihnen benutzten Steckdose nicht sicher, erkundigen Sie sich bei Ihrem Energieversorgungsunternehmen vor Ort.
• Ist das Netzteil defekt, versuchen Sie nicht, es zu reparieren. Wenden Sie sich an den qualifizierten Kundendienst oder Ihre Verkaufsstelle.

Betriebssicherheit

• Vor Installation des Motherboards und Anschluss von Geräten sollten Sie alle mitgelieferten Handbücher gewissenhaft lesen.
• Vor Inbetriebnahme des Produkts müssen alle Kabel richtig angeschlossen sein und die Netzleitungen dürfen nicht beschädigt sein. Bemerken Sie eine Beschädigung, kontaktieren Sie sofort Ihren Händler.
• Um Kurzschlüsse zu vermeiden, halten Sie Büroklammern, Schrauben und Heftklammern fern von Anschlüssen, Steckplätzen, Sockeln und Stromkreisen.
• Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie das Produkt nicht an einem Ort auf, wo es nass werden könnte.
• Stellen oder legen Sie das Produkt auf eine stabile Fläche.
• Sollten technische Probleme mit dem Produkt auftreten, kontaktieren Sie den qualifizierten Kundendienst oder Ihre Verkaufsstelle.

Über dieses Handbuch

Dieses Benutzerhandbuch enthält Informationen, die Sie bei der Installation und Konfiguration des Motherboards benötigen.

Wie dieses Handbuch aufgebaut ist

Dieses Handbuch enthält die folgenden Abschnitte:

1. Kapitel 1: Produkteinführung

Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die neuen Technologien, die es unterstützt. Es beschreibt Schalter, Brücken und Anschlüsse auf dem Motherboard.

2. Kapitel 2: Grundinstallation

Dieses Kapitel führt die Hardwareeinstellungsvorgänge auf, die Sie bei der Installation der Systemkomponenten ausführen müssen.

3. Kapitel 3: BIOS-Setup

Dieses Kapitel erklärt, wie Sie die Systemeinstellungen über die BIOS-Setup-Menüs ändern. Detaillierte Beschreibungen der BIOS-Parameter sind ebenfalls vorhanden.

Wo finden Sie weitere Informationen

In den folgenden Quellen finden Sie weitere Informationen sowie Produkt- und Software-Updates.

1. ASUS Webseite

Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte.

2. Optionale Dokumentation

Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. Diese Dokumente sind nicht Teil des Standardpakets.

Anmerkungen zu diesem Handbuch

Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden.

GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen.

ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.

WICHTIG: Anweisungen, denen Sie folgen MÜSSEN, um die Aufgabe zu vollenden.

HINWEIS: Tipps und zusätzliche Informationen, die Ihnen helfen, die Aufgabe zu vollenden.

Typographie

Fetter Text zeigt Ihnen ein Menü oder ein Element, das ausgewählt werden muss.

Kursiv

Wird benutzt, um ein Wort oder einen Satz zu betonen.

Wird benutzt, um ein Wort oder einen Satz zu betonen.

Tasten innerhalb der Kleiner-als- und Größer-als-Zeichen besagen, dass Sie diese Tasten drücken müssen.

Beispiel: bedeutet, dass Sie die Enter- oder Return-Taste drücken müssen.

Wenn Sie zwei oder mehrere Tasten gleichzeitig drücken müssen, werden die Tastennamen mit einem Pluszeichen (+) verbunden.

Wenn Sie zwei oder mehrere Tasten gleichzeitig drücken müssen, werden die Tastennamen mit einem Pluszeichen (+) verbunden.

STRIX B250H GAMING Spezifikationsübersicht

CPU	Intel 1151 Sockel für die 7. / 6. Generation CoreTM i7/CoreTM i5/CoreTM i3/Pentium/Celeron Prozessoren*Unterstützt 14nm CPUUnterstützt Intel Turbo Boost Technologie 2.0*** Siehewww.asus.comfür die Intel CPU Support Liste.** Die Unterstützung der Intel Turbo Boost Technologie 2.0 ist abhängig vom CPU-Typ.
Chipsatz Intel B250 Chipsatz
Speicher	4 x DIMM, max. 64 GB DDR4 2400* / 2133** MHz, nicht-ECC, ungepufferter SpeicherDual-Kanal-SpeicherarchitekturUnterstützt Intel Extreme Memory Profile (XMP)**** Aufgrund der Intel-Chipsatzbeschränkungen wird die DDR4 2400 MHz Speicherfrequenz nur von Intel Prozessoren der 7. Generation unterstützt. Höhere Speichermodule laufen mit einer maximalen Übertragungsrate von DDR4 2400 MHz.** Aufgrund der Intel-Chipsatzbeschränkungen laufen DDR4 2133 MHz und höhere Speichermodule auf Intel Prozessoren der 6. Generation mit einer maximalen Übertragungsrate von DDR4 2133 MHz.*** Eine aktuelle Liste qualifizierter Anbieter von Speichermodulen finden Sie unter www.asus.com.
Erweiterungssteckplätze	1 x PCIe 3.0/2.0 x16_1 Steckplatz (bei x16 Modus)1 x PCIe 3.0/2.0 x16_2 Steckplatz (max. bei x4 Modus)*4 x PCIe 3.0/2.0 x1 Steckplätze* Der PCIe x16_2 Steckplatz teilt sich die Bandbreite mit den PCIe x1_3 und PCIe x1_4 Steckplätzen. Wenn die PCIe x1_3 und PCIe x1_4 Steckplätze belegt sind, arbeitet der PCIe x16_2 Steckplatz im x2 Modus.
VGA	Integrierter Grafikprozessor- Intel® HD-GrafikunterstützungMulti-VGA Ausgangsunterstützung: HDMI-/DVI-AnschlüsseUnterstützt HDMI 1.4b mit einer maximalen Auflösung von 4096 x 2160@24HzUnterstützt DVI mit einer maximalen Auflösung von 1920 x 1200@60HzUnterstützt Intel InTruTM 3D/Quick Sync Video/Clear Video HD Technology/InsiderTMUnterstützt bis zu 3 Displays gleichzeitigMaximaler gemeinsamer Speicher von 1024 MB
Multi-GPU Unterstützung	Unterstützt AMD 2-Wege-CrossFireXTM-Technologie
USB	Intel B250 Chipsatz- 6 x USB 3.0 Anschlüsse (2 Anschlüsse auf der Rückseite [blau], 4 Anschlüsse auf dem Mittelboard)- 6 x USB 2.0 Anschlüsse (4 Anschlüsse auf der Rückseite, 2 Anschlüsse auf dem Mittelboard)*

(Fortsetzung auf der nächsten Seite)

STRIX B250H GAMING Spezifikationsübersicht

RückseitenE/A-Anschlüsse	1x PS/2 Tastatur / Maus-Kombianschluss4 x USB 2.0 Anschlüsse1 x DVI-Anschluss1 x HDMI Anschluss1 x Anti-surge LAN (RJ-45) Anschluss2 x USB 3.0 Anschlüsse [blau]5 x Audio-Anschlüsse1 x Optischer S/PDIF-Ausgang-Anschluss
Speicher	Intel B250 Chipsatz mit Intel Rapid Storage Technologie 15 Unterstützung- 6 x SATA 6 Gb/s Anschlüsse- 1 x M.2_1 Sockel 3 mit M Key, Typ 2242/2260/2280Speichergeräteunterstützung (SATA und PCIE 3.0 x4-Modus)*- 1 x M.2_2 Sockel 3 mit M Key, Typ 2242/2260/2280/22110Speichergeräteunterstützung (PCIE 3.0 x4 Modus), unterstützt Intel OptaneTM Speicher*** Der M.2_1 Sockel teilt den SATA_1 Anschluss, wenn M.2-SATA-Modus-Geräte verwendet werden. Passen Sie die BIOS-Einstellungen zur Nutzung eines SATA-Gerätes an. Der M.2_1 Steckplatz teilt sich die Bandbreite mit den PCIe x1_1 und PCIe x1_2 Steckplätzen. Wenn die PCIe x1_1 und PCIe x1_2 Steckplätze belegt sind, arbeitet der M.2_1 Steckplatz im x2 Modus.** Die Intel OptaneTM Technologie wird nur bei Verwendung von Intel Prozessoren der 7. Generation unterstützt. Bevor Sie die Intel OptaneTM Speichermodule verwenden, stellen Sie sicher, dass Sie Ihre Motherboard-Treiber und das BIOS auf die neueste Version von der ASUS Support-Webseite aktualisiert haben.
Audio	SupremeFX S1220A 8-Kanal-HD-Audio CODEC- Unterstützt bis zu 32-Bit/192 kHz Wiedergabe*- Impedanzerfassung für die vorderen und hinteren Kopfhörerausgänge- Hochwertiger 120 dB SNR Stereo-Wiedergabe-Ausgang und 113 dB SNRAufnahmeeingang- SupremeFX Shielding-Technologie- Dual-Kopfhörerverstärker- Jack-Detection (Buchsenerkennung), Multistreaming und Frontblende-Jack-Retasking (Buchsenneubelegung)- Optischer S/PDIF-Ausgang an der RückseiteAudio-Ausstattungen- Sonic Radar III- Sonic Studio III* Aufgrund von Beschränkungen bei der HDA-Bandbreite wird 32-Bit/192 kHz für die 8-Kanal Audioausgabe nicht unterstützt, und aufgrund von Beschränkungen bei Windows 7 ist die 32-bit-Wiedergabe für Windows 7 nicht verfügbar.
LAN	Intel I219-V-Gigabit-LAN - Dual-Verbindung zwischen dem integrierten Media Access Controller (MAC) und Physical Layer (PHY)LANGuard-ÜberspannungsschutzROG GameFirst Technologie

(Fortsetzung auf der nächsten Seite)

STRIX B250H GAMING Spezifikationsübersicht

ROG-Sonderfunktionen:	ROG RAMCache IIROG GameFirst IV*ROG OverwolfROG CPU-ZROG CloneDrive* ROG GameFirst IV ist nur auf Windows 10 / 8.1, 64-bit verfügbar.
ASUSSonderfunktionen	Leistungsoptimierung- GPU Boost- Fan Xpert 3- AI Suite 3Gamer's Guardian- SafeSlot- DIGI+ VRM- DRAM Überstromschutz- ESD-Guards für LAN-, Audio-, KBMS- und USB 3.0/2.0-Anschlüsse- Sehr robuste Komponenten- Edelstahl E/AASUS EZ Do-It-Yourself- ASUS CrashFree BIOS 3- ASUS EZ Flash 3ASUS Q-Design- Q-Shield- Q-Slot- Q-DIMMASUS-Exklusive-Eigenschaften- Ai Charger- ASUS UEFI BIOS EZ Modus mit einer benutzerfreundlichen grafischen Oberfläche
Interne E/A-Anschlüsse	2 x USB 3.0 Anschlüsse unterstützen zusätzliche 4 x USB 3.0 Anschlüsse1 x USB 2.0 Anschluss unterstützt zusätzliche 2 x USB 2.0 Anschlüsse6 x SATA 6Gb/s Stecker1 x 4-poliger AIO_PUMP Lüfteranschluss1 x CPU-Lüfteranschluss (4-polig)1 x CPU_OPT-Lüfteranschluss (4-polig)2 x 4-polige Gehäuselüfteranschlüsse1 x 24-Pin EATX Stromanschluss8 x 4-polig EATX 14V Power Anschluss1 x M.2_1 Sockel 3 mit M Key, Typ 2242/2260/2280Speichergeräteunterstützung (Unterstützt PCIE 3.0 x4 und SATA Modus)1 x M.2_2 Sockel 3 mit M Key, Typ 2242/2260/2280/22110Speichergeräteunterstützung (Unterstützt PCIE 3.0 x4 Modus)

(Fortsetzung auf der nächsten Seite)

STRIX B250H GAMING Spezifikationsübersicht

Interne E/A-Anschlüsse	1 x Frontblenden-Anschluss1 x Frontblenden Audio-Anschluss (AAFP)1x TPM Anschluss1 x CMOS-löschen-Jumper (2-polig)
BIOS Funktionen	128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.0, ACPI 5.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Q-fan Kontrolle, F3 My Favorites, F12 PrintScreen Funktion und ASUS DRAM SPD (Serial Presence Detect) Speicherinformation
Handhabbarkeit	WfM 2.0, DMI 3.0, WOL by PME, PXE
Support DVD Inhalt	TreiberASUS UtilitiesEZ UpdateAnti-Virus Software (OEM Version)
Unterstützte Betriebssysteme	Windows 10, 64-bitWindows 8.1, 64-bit*Windows 7** Windows 8.1, 64-bit und Windows 7, 32/64-bit werden nur bei Verwendung von Intel Prozessoren der 6. Generation unterstützt.
Formfaktor	ATX Formfaktor: 12 Zoll x 9,2 Zoll (30,5 cm x 23,4 cm)

• Spezifikationen können sich ohne vorherige Ankündigung ändern.
• Besuchen Sie die ASUS-Webseite für das Software-Handbuch.

Verpackungsinhalt

Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält.

Motherboard STRIX B250H GAMING
Kabel 4 x SATA 6 Gb/s Kabel
Zubehör	1 x E/A-Blende
	1 x ROG-Kabeletikett
	1 x Strix Serie Aufkleber
	1 x M.2-Schraubenpaket
Applikationslaufwerk Support DVD
Dokumentation Benutzerhandbuch

Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.

Installationswerkzeuge und Komponenten

SATA Festplattenlaufwerk

Philips (Kreuz)-Schraubenzieher

1 Tüte mit Schrauben

SATA optisches Laufwerk (optional)

Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten.

Produkteinführung

1.1 Motherboard-Übersicht

1.1.1 Bevor Sie beginnen

Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen.

• Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen.
• Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden.
• Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren.
• Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente.
• Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen.

1.1.2 Motherboard-Layout

Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf 1.1.8 Interne Anschlüsse und 2.2.1 Rücktafelanschlüsse.

Ausstattungsinhalt

Anschlüsse/Jumper/Tasten und Schalter/Steckplätze Seite
1. ATX Stromanschlüsse (24-poliger EATXPWR, 8-poliger EATX12V) 1-14
2. CPU-, Optionale CPU-, AIO Pumpen- und Gehäuselüfteranschlüsse (4-polig CPU_FAN, 4-polig CPU_OPT, 4-polig AIO_PUMP, 4-polig CHA_FAN1~2)	1-11
3. M.2 Sockel (M.2_1~2) 1-16
4. LGA1151 CPU-Sockel 1-4
5. DDR4 DIMM-Steckplätze 1-5
6. USB 3.0 Anschlüsse (20-1 polige USB3_12, USB3_34) 1-11
7. Intel Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_1~6) 1-11
8. Standby Power LED (SB_PWR) 1-10
9. System Panel Connector (25-8 Pin PANEL) 1-15
10. RTC-RAM-Löschen-Jumper (2-polig CLRTC) 1-9
11. USB 2.0 Anschluss (10-1-polig USB1112) 1-12
12. TPM Anschluss (14-1 polig TPM) 1-12
13. Frontblenden Audioanschluss (10-1-polig AAFP) 1-10

1.1.3 Zentrale Verarbeitungseinheit (CPU)

Das Motherboard ist mit einem aufgelöteten LGA1151-Sockel für Prozessoren der 7. und 6. Generation Intel Core™ i7 / Intel Core™ i5 / Intel Core™ i3, Pentium und Celeron ausgestattet.

STRIX B250H GAMING CPU-Sockel LGA1151

• Stellen Sie sicher, dass alle Netzkabel abgezogen sind, bevor Sie die CPU installieren.
• Stellen Sie nach dem Kauf des Motherboards sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelstifte nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie Schäden an der PnP-Abdeckung, am Sockel oder an Motherboard-Komponenten feststellen.
• Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS bearbeitet RMA-Anfragen (Return Merchandise Authorization) nur, wenn das Motherboard mit der Abdeckung auf dem LGA1151-Sockel geliefert wird.
• Die Produktgarantie deckt keine Schäden an Sockelstiften ab, die durch unsachgemäße Installation, Entfernen der CPU oder falsche Platzierung/Verlust/falsches Entfernen der PnP-Abdeckung entstanden sind.

1.1.4 Systemspeicher

Das Motherboard ist mit vier DDR4-Steckplätzen (Double Data Rate 4) für Quad Inline Memory Modules (DIMM) ausgestattet.

DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEINE DDR-, DDR2- oder DDR3-Speichermodule in einen DDR4-Steckplatz.

Empfohlene Speicherkonfigurationen

Speicherkonfigurationen

Sie können 1 GB, 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4-DIMMs in den DIMM-Steckplätzen installieren.

• Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration ein. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel-Betrieb eingeplant.
• Aufgrund der Speicheradressenbeschränkung im 32-Bit-Windows-Betriebssystem kann der nutzbare Speicher 3 GB oder weniger betragen, auch wenn Sie 4 GB oder mehr Speicher auf dem Motherboard installieren. Für eine effektive Speichernutzung empfehlen wir eine der folgenden Möglichkeiten: a) Installieren Sie nur maximal 3 GB Systemspeicher, wenn Sie ein 32-Bit-Windows verwenden. b) Verwenden Sie ein 64-Bit-Windows®-Betriebssystem, wenn Sie 4 GB oder mehr Speicher auf dem Motherboard installieren möchten. c) Weitere Details finden Sie auf der Microsoft-Website unter http://support.microsoft.com/kb/929605/en-us.

- Die Ausführung des DIMM-Lüfters kann variieren. Achten Sie darauf, dass der DIMM-Lüfter zum Motherboard passt.

• Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat.
• Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten.
• Speichermodule mit Speicherfrequenz höher als 2133MHz und dem entsprechenden Timing oder dem geladenen XMP Profil ist nicht der JEDEC-Speicher-Standard. Die Stabilität und die Kompatibilität der Speichermodule sind abhängig von der CPU-Funktion und anderen installierten Geräten.
• Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion.
• Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.-Einstellungen im BIOS.
• Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler).

1.1.5 Erweiterungssteckplätze

Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen.

SP Nr. Steckplatzbeschreibung

1 PCIe x1_1 Steckplatz

2 PCIe x16_1 Steckplatz

3 PCIe x1_2 Steckplatz

4 PCIe x16_2 Steckplatz

5 PCIe x1_3 Steckplatz

6 PCIe x1_4 Steckplatz

• Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™ Modus verwenden.
• Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_FAN1-2).

IRQ-Zuweisungen für dieses Motherboard

	A B C T
PCIe x1_1 -- geteilt -
PCIe x16_1 geteilt -- -
PCIe x2_2 -- - geteilt
PCIe x12_2 geteilt -- -
PCIe x1_3 -- geteilt -
PCIe x4_4 -- - geteilt
XHCI-Controller geteilt -- -
SATA Controller geteilt -- -
HD Audio geteilt -- -
SMBUS Controller geteilt -- -
Intel Lan i219V geteilt -- -

1.1.6 Header / Öffnungen

1. RTC-RAM-Löschen (2-polig CLRTC)

Dieser Header ermöglicht Ihnen das Löschen der CMOS RTC RAM Daten der Systemeinstellungsinformationen wie Datum, Zeit und Systemkennwörter.

STRIX B250H GAMING Clear RTC RAM

Um den RTC RAM zu löschen:

1. Schalten Sie den Computer aus und trennen Sie ihn vom Stromnetz.
2. Verwenden Sie einen Metallgegenstand, wie einen Schraubendreher, um die beiden Pins kurz zu schließen.
3. Verbinden Sie das Netzkabel und schalten Sie den Computer ein.
4. Halten Sie die Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben.

Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS installieren Sie die Batterie.

1.1.7 Onboard-LEDs

1. Standby Power LED (SB_PWR)

Das Motherboard ist mit einer Standby Power LED (Bereitschaftsanzeige-LED) ausgestattet. Die LED leuchtet, wenn sich das System im eingeschalteten, Schlaf- oder Soft-Off-Modus befindet. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard-Komponenten entfernen oder installieren. In der folgenden Abbildung finden Sie die Position der LED auf dem Motherboard.

Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A-Modul, das HD Audio unterstützt. Verbinden Sie das eine Ende des Frontblenden-Audio-E/A-Modul-Kabels mit diesem Anschluss.

Wir empfehlen Ihnen, ein High-Definition-Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition-Audio-Funktionen dieses Motherboards zu nutzen.

2. Intel Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA 6G_1\~6)

Diese Anschlüsse verbinden Serielle-ATA-6.0-Gb/s-Festplattenlaufwerke über Serielle-ATA-6.0-Gb/s-Signalkabel.

Diese Anschlüsse ermöglichen es Ihnen, ein zusätzliches USB-3.0-Modul für USB-3.0-Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB-3.0-Modul können Sie alle Vorteile von USB 3.0 nutzen, einschließlich schnellerer Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellerer Ladezeit für aufladbare USB-Geräte, optimierter Energieeffizienz und Rückwärtskompatibilität mit USB 2.0.

Dieses USB 3.0-Modul kann separat gekauft werden.

4. TPM-Anschluss (14-1-polig TPM)

Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem, die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität.

Das TPM-Modul muss separat erworben werden.

5. USB 2.0-Anschluss (10-1-polig USB1112)

Dieser Stecker ist für einen USB 2.0-Anschluss. Schließen Sie das USB-Modul-Kabel an diesen Anschluss an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Dieser USB-Anschluss erfüllt die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt.

Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt!

Das USB 2.0-Modul muss separat erworben werden.

6. CPU-, optionale CPU-, AIO-Pumpen- und Gehäuselüfteranschlüsse (4-polig CPU_FAN, 4-polig CPU_OPT, 4-polig AIO_PUMP, 4-polig CHA_FAN1\~2)

Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.

• Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse!
• Stellen Sie sicher, dass die CPU-Lüfterkabel fest mit dem CPU-Lüfteranschluss installiert sind.

• Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung.
• Verbinden Sie den Lüfter Ihres Wasserkühlungssystems mit dem CPU_FAN-Anschluss.

Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passen.

• Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert.
• Vergessen Sie NICHT, den 8-poligen EATX12V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten.
• Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht.
• Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten.

8. System Panel Connector (25-8 Pin PANEL)

Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen.

- Systembetriebs-LED (2-polig oder 3-1-polig, PLED)

Der 2-polige oder 3-1-polige Anschluss ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet.

- Festplattenaktivitäts-LED (2-polig HDD_LED)

Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die HDD LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden.

• Systemlautsprecher (4-Pin-Lautsprecher)

Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören.

- ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRSW)

Dieser Anschluss ist für den Systemstromschalter. Durch Drücken des Netzschalters wird das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft-Aus-Modus, je nach den Einstellungen des Betriebssystems. Drücken Sie den Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet.

- Reset-Taste (2-polig RESET)

Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset-Schalter, um das System ohne Ausschalten neu zu starten.

9. M.2 Sockel (M.2_1\~2)

In diesen Sockeln können Sie M.2 SSD-Module installieren.

• Der M.2_1 Sockel unterstützt das SATA Modus M Key Design sowie SATA-Speichergeräte des Typs 2242 / 2260 / 2280.
• Der M.2_2 Sockel unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe-Speichergeräte des Typs 2242 / 2260 / 2280 / 22110.
• Der M.2_2 Sockel unterstützt IRST (Intel Rapid Storage Technologie).

Das M.2 SSD-Modul muss separat erworben werden.

Basisinstallation

2

2.1 Ihr Computersystem aufbauen

Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard-Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen.

2.1.1 Motherboard Installation

1. ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen.

1. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind.

1. Setzen Sie sechs (6) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen.

Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt.

Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1151 und LGA1156 Sockel auf dem LGA1150 Sockel.

8

• Das CPU-Installationswerkzeug ist nur mit ASUS-Motherboards mit Intel LGA1151-Sockel kompatibel.
• Stellen Sie sicher, dass die CPU richtig eingerastet ist, bevor Sie sie am CPU-Sockel des Motherboards installieren.
• Verwenden Sie das CPU-Installationswerkzeug nur zur Installation der CPU. Achten Sie darauf, das CPU-Installationswerkzeug NICHT zu beschädigen oder zu verbiegen.
• Halten Sie bei Installation, Entfernung oder Aufheben des CPU-Installationswerkzeugs immer beide Seiten des CPU-Installationswerkzeugs sicher fest.
• Um Beschädigungen zu vermeiden, achten Sie darauf, eine weiche stabile Oberfläche zu verwenden, wenn Sie die CPU auf das CPU-Installationswerkzeug installieren.
• ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers.

2.1.3 Installieren von CPU-Kühlkörper und Lüfter

Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren.

Installieren von CPU-Kühlkörper und Lüfter

So deinstallieren Sie den CPU-Kühlkörper und Lüfter

Kapitel 2

Entfernen eines DIMMs

2.1.5 ATX-Netzanschluss

Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen.

2.1.6 SATA-Geräteanschlüsse

2.1.7 E/A-Anschlüsse auf der Frontseite

So installieren Sie den Frontblendenanschluss

So installieren Sie den USB 3.0 Anschluss

So installieren Sie den USB 2.0 Anschluss

So installieren Sie den Frontblenden Audio-Anschluss

2.1.8 Erweiterungskarten installieren

PCIe-x16-Karten installieren

2.2 Rücktafel- und Audio-Anschlüsse des Motherboards

Rücktafelanschlüsse
1. PS/2 Tastatur/Maus-Kombianschluss	5. Audio E/A-Anschlüsse**
2. USB 2.0-Anschlüsse 6. Optischer S/PDIF-Ausgang
3. DVI-D Anschluss 7. USB 3.0-Ports
4. Intel LAN Anschluss (LAN1)* 8. HDMI-Anschluss

* und **: Schauen Sie sich für die Definitionen der LAN-Anschluss-LEDs und Audioanschlüsse die Tabellen auf der nächsten Seite an.

* LAN Anschlüsse LED Anzeigen

Aktivitäts-/Verbindungs-LED Geschwindigkeits-LED
Status Beschreibung Status Beschreibung
Aus	Nicht verbunden	Aus 10 Mb/s-Verbindung
Orange	Verbunden Orange	100 Mb/s-Verbindung
Orange (Blinkend)	Datenaktivität	Grün	1 Gbps-Verbindung
Orange (blinkend dann dauerhaft)	Bereit, um aus dem S5-Modus aufzuwachen

Sie können die LAN-Controller im BIOS deaktivieren. Aufgrund des Hardware-Designs kann die LED des LAN1-Port weiterhin blinken, auch wenn deaktiviert.

** Audio 2, 4, 6, oder 8-Kanal Konfiguration

Anschluss	Headset2-Kanal	4-Kanal 6-Kanal 8-Kanal
Hellblau Line	In Line In Line In Seitenlautsprecher
Hellgrün Line	Out Frontlautsprecher Frontlautsprecher Frontlautsprecher
Rosa Mic In Mic In Mic In
Orange -- Mitte/Subwoofer Mitte/Subwoofer
Schwarz - Rücklautsprecher Rücklautsprecher Rücklautsprecher

2.2.2 Audio-E/A-Anschlüsse

Anschluss eines Kopfhörers und Mikrofons

Anschluss von Stereo-Lautsprechern

Anschluss von 2-Kanal-Lautsprechern

Anschluss von 4-Kanal-Lautsprechern

Anschluss von 6-Kanal-Lautsprechern

Wenn Sie die Windows 8.1/10-Plattform benutzen, verwenden Sie nur den hellblauen Audio-Anschluss für Seitenlautsprecher in einer 6-Kanal-Konfiguration.

Anschluss von 8-Kanal-Lautsprechern

2.3 Erstmaliges Starten

1. Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an.
2. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind.
3. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses.
4. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt.
5. Schalten Sie die Geräte in folgender Reihenfolge ein:

a. Überwachen

b. Externe SCSI-Geräte (fangen Sie mit dem letzten Gerät in der Kette an)

c. Systemstromversorgung

1. Nach dem Einschalten leuchtet die Systembetriebs-LED auf dem vorderen Bedienfeld des Computers. Bei ATX-Stromversorgungen leuchtet die System-LED nach Betätigen des ATX-Stromschalters. Nachdem die System-LED aufleuchtet, leuchtet die Monitor-LED oder ändert sich die Farbe von Orange in Grün, wenn Ihr Monitor konform mit den "grünen" Standards ist oder eine "Strom-Standby"-Funktion besitzt.

Das System durchläuft jetzt Einschaltselbsttests (POST). Während des Tests gibt das BIOS Signaltöne (siehe BIOS-Signaltoncodes) ab, oder Meldungen erscheinen auf dem Bildschirm. Wird 30 Sekunden nach Einschalten des Systems nichts angezeigt, hat das System einen Einschaltselbsttest u.U. nicht bestanden. Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe.

BIOS-Signalton Beschreibung
Ein kurzer Piepton Grafikkarte erkannt	Quick Boot auf deaktiviert gesetztKeine Tastatur erkannt
Ein langer Piepton gefolgt von zwei kurzen und einer Pause (wiederholt)	Kein Arbeitsspeicher erkannt
Ein langer Piepton gefolgt von drei kurzen	Keine Grafikkarte erkannt
Ein langer Piepton gefolgt von vier kurzen	Hardware-Komponentenfehler

1. Halten Sie kurz nach dem Einschalten die Taste gedrückt, um das BIOS-Setup-Programm aufzurufen. Folgen Sie den Anweisungen in Kapitel 3.

2.4 Ausschalten des Computers

Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung.

BIOS Setup

3.1 Kennenlernen des BIOS

Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. Benutzer können somit das UEFI BIOS genauso einfach und unkompliziert bedienen wie ihr Betriebssystem. Der Begriff "BIOS" in diesem Benutzerhandbuch bezieht sich auf "UEFI BIOS", soweit nicht anders vorgegeben.

Im BIOS (Basic Input und Output System) sind die Einstellungen der System-Hardware, z.B. Datenträgerkonfiguration, Übertaktungseinstellungen, erweiterte Energieverwaltung und Boot-Gerätekonfiguration, die zum Systemstart benötigt werden, im Motherboard-CMOS gespeichert. Unter normalen Umständen eignen sich die Standard-BIOS-Einstellungen zur Erzielung optimaler Leistung. Ändern Sie nicht die Standard BIOS Einstellungen ausgenommen unter folgenden Umständen:

• Eine Fehlermeldung erscheint auf dem Bildschirm während des Systemstarts, die Sie auffordert, die BIOS-Einstellungen aufzurufen.
• Sie haben eine neue Systemkomponente installiert, die weitere BIOS-Einstellungen oder Aktualisierungen erfordert.

Ungeeignete BIOS-Einstellungen können Instabilität und Startfehler verursachen. Wir empfehlen Ihnen dringend, die BIOS-Einstellungen nur unter Anleitung eines trainierten Servicemitarbeiters zu ändern.

Wenn Sie die BIOS-Datei herunterladen oder aktualisieren, benennen Sie die Datei für dieses Motherboard in B250HG.CAP um.

3.2 BIOS-Setup-Programm

Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen.

BIOS-Ausführung beim Startup

Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self-Test (POST). Wenn Sie <Entf> oder <F2> nicht drücken, werden die POST-Routinen fortgeführt.

BIOS nach dem POST starten

BIOS nach dem POST starten

• Drücken Sie gleichzeitig <Strg> + <Alt> + <Entf>.
• Drücken Sie die Reset-Taste auf dem Gehäuse.
• Drücken Sie die Ein-/Austaste zum Ausschalten des Systems und schalten Sie es dann erneut ein. Tun Sie dies nur, wenn Ihnen der Start des BIOS mit den ersten zwei Optionen nicht gelungen ist.

Nachdem Sie eine der 3 Optionen ausgeführt haben, drücken Sie <Entf>, um das BIOS aufzurufen.

• Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. - Falls Sie eine Maus für die Navigation im BIOS-Setup-Programm verwenden möchten, sollten Sie eine USB-Maus an das Motherboard anschließen. - Laden Sie bitte die Standardeinstellungen, wenn das System nach Änderung der BIOS-Einstellungen instabil geworden ist. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü oder drücken Sie <F5>. Siehe Abschnitt 3.13 Exit-Menü für weitere Details. - Wenn der Systemstart fehlschlägt, nachdem Sie eine BIOS-Einstellung geändert haben, versuchen Sie das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Siehe Abschnitt 1.1.6 Header / Öffnungen für Informationen, wie Sie den RTC RAM über den CMOS-löschen-Jumper löschen. - Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte.

Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS.

BIOS Menü

Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Drücken Sie <F7>, um zwischen den Modi zu wechseln.

3.2.1 EZ-Modus

Standardmäßig wird beim Aufrufen des BIOS-Setup-Programms das EZ-Mode-Fenster geladen. Der EZ-Modus bietet Ihnen einen Überblick über die grundlegenden Systeminformationen und ermöglicht die Auswahl der Sprache, des Systembetriebsmodus und der Bootpriorität der Geräte. Um zum erweiterten Modus zu gelangen, klicken Sie auf "Advanced Mode" (F7) oder drücken Sie die entsprechende Taste.

Das Standardfenster beim Aufrufen des BIOS-Setup-Programms kann geändert werden. Für Details beziehen Sie sich auf das Element "Setup-Modus" im Boot-Menü.

Die Auswahl der Boot-Geräte variiert je nach den installierten Geräten.

3.2.2 Erweiterter Modus

Der erweiterte Modus (Advanced Mode) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den erweiterten Modus wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte.

Um vom EZ-Modus in den erweiterten Modus zu wechseln, klicken Sie auf "Advanced Mode" (F7) oder drücken Sie die entsprechende Schnelltaste.

Menüleiste

Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen:

Favoriten	Zum Speichern häufig genutzter Systemeinstellungen und Konfigurationen.
Main (Basis) Hier können Sie die Systemhaupteinstellungen ändern
Ai Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern
Erweitert Hier können Sie die erweiterten Systemeinstellungen ändern
Überwachen	Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen und Lüftereinstellungen ändern.
Booten Hier können Sie die Systemstartkonfiguration ändern
Anwendung	Hier können Sie die Einstellungen für Sonderfunktionen konfigurieren
Beenden	Hier können Sie die Beenden-Optionen wählen und die Standardeinstellungen laden

Menüelemente

Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. "Main" gewählt haben, werden die Elemente des Main-Menüs angezeigt.

Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.

Untermenüelemente

Ein Größer-als-Zeichen (>) vor einem Element auf einem beliebigen Menübildschirm bedeutet, dass dieses Element ein Untermenü enthält. Wählen Sie das gewünschte Element aus und drücken Sie dann die entsprechende Taste, um sein Untermenü anzeigen zu lassen.

Sprache

Diese Taste oberhalb der Menüleiste enthält die Sprachen, die Sie für Ihr BIOS auswählen können. Klicken Sie auf diese Taste, um die Sprache auszuwählen, die in Ihrem BIOS-Bildschirm angezeigt werden soll.

My Favorites (F3)

Diese Schaltfläche oberhalb der Menüleiste zeigt alle BIOS-Elemente in einer Baumstruktur an. Wählen Sie häufig verwendete BIOS-Einstellungen aus und speichern Sie sie im Menü MyFavorites.

Siehe Abschnitt 3.3 My Favorites für weitere Informationen.

Q-Fan-Steuerung (F6)

Diese Schaltfläche oberhalb der Menüleiste zeigt die aktuellen Einstellungen Ihrer Lüfter. Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern.

Siehe Abschnitt 3.2.3 QFan Control für weitere Informationen.

In Häufig gestellte Fragen suchen

Bewegen Sie Ihren Mauszeiger über diese Schaltfläche, um einen QR-Code anzuzeigen. Scannen Sie diesen Code mit Ihrem Mobilgerät, um die Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite zu öffnen. Alternativ können Sie den folgenden QR-Code scannen:

Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-Programm. Verwenden Sie die Navigationstasten, um Menüelemente auszuwählen und Einstellungen zu ändern.

Bildlaufleiste

Eine Bildlaufleiste befindet sich an der rechten Seite eines Menübildschirms, wenn es Elemente außerhalb des Bildschirms gibt. Drücken Sie die Pfeiltasten, um die weiteren Elemente auf dem Bildschirm anzeigen zu lassen.

Allgemeine Hilfe

Unten im Menü-Bildschirm steht eine kurze Beschreibung des ausgewählten Elements. Benutzen Sie die Taste, um ein BIOS-Bildschirmfoto aufzunehmen und es auf dem Wechseldatenträger zu speichern.

Konfigurationsfelder

In diesen Feldern stehen die Werte der Menüelemente. Sie können den Wert in dem Feld neben einem Element ändern, wenn das Element benutzereinstellbar ist. Sie können kein Element, das nicht benutzereinstellbar ist, wählen.

Ein einstellbarer Wert wird hervorgehoben, wenn das entsprechende Element gewählt wird. Um den Wert innerhalb eines Feldes zu ändern, wählen Sie bitte das entsprechende Element und drücken dann die Eingabetaste, um eine Liste von Optionen anzeigen zu lassen.

Letzte-Änderung-Schaltfläche

Diese Schaltfläche zeigt die Elemente, die zuletzt geändert und im BIOS-Setup gespeichert wurden.

3.2.3 QFan Control

Die QFan Control ermöglicht Ihnen, ein Lüfterprofil einzustellen oder manuell die Arbeitsgeschwindigkeit der CPU- und Gehäuselüfter zu konfigurieren.

Konfiguriere Lüfter manuell

Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren.

So konfigurieren Sie Ihre Lüfter:

1. Wählen Sie den Lüfter, den Sie konfigurieren möchten, und zeigen Sie seinen aktuellen Status an.
2. Klicken und ziehen Sie die Geschwindigkeitspunkte, um die Arbeitsgeschwindigkeit der Lüfter anzupassen.
3. Klicken Sie auf Übernehmen, um die Änderungen zu speichern, klicken Sie dann auf Beenden (ESC).

3.3 Favoriten

My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS-Elemente.

My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können diesen Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen.

Hinzufügen von Elementen zu Meine Favoriten

Um BIOS-Elemente hinzuzufügen:

1. Zum Öffnen des Tree Map-Einrichtungsbildschirms drücken Sie auf Ihrer Tastatur oder klicken am BIOS-Bildschirm auf

1. Wählen Sie am Bildschirm Setup Tree Map (Setup-Baumkarte) die BIOS-Elemente, die Sie am Bildschirm My Favorites (Meine Favoriten) speichern möchten.

1. Wählen Sie ein Element aus dem Hauptmenü, klicken Sie dann auf das Untermenü, das Sie als Favorit speichern möchten; tippen oder klicken Sie auf + oder drücken die -Taste an Ihrer Tastatur.

Folgende Elemente können Sie nicht zu MyFavorites hinzufügen:

• Elemente mit Untermenüs
• Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge
• Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum.
• Klicken Sie Beenden oder drücken Sie um den Setup Tree Map Bildschirm zu schließen.
• Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS-Elemente anzuzeigen.

3.4 Main-Menü (Hauptmenü)

Beim Öffnen des Advanced Mode im BIOS-Setup-Programm erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen.

Sicherheit

Die Sicherheits-Menüelemente erlauben Ihnen, die Systemsicherheitseinstellungen zu ändern.

• Falls Sie das BIOS-Kennwort vergessen haben, können Sie das CMOS Real Time Clock (RTC) RAM löschen und das BIOS-Passwort löschen. Siehe Abschnitt 1.1.6 Header / Öffnungen für Informationen, wie Sie den RTC RAM über die CMOS-löschen-Taste löschen. • Die Elemente Administrator oder User Password oben im Fenster zeigen standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben.

3.5 Ai Tweaker-Menü

Im Ai Tweaker-Menü können Sie die übertaktungsbezogenen Einstellungen konfigurieren.

Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen.

Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und dem CPU-Modell abhängig.

CPU-Kernverhältnis

Hier können Sie die CPU-Kern-Verhältnisgrenze pro Kern einstellen oder automatisch synchronisieren, für alle Kerne. Konfigurationsoptionen: [Auto] [Sync Alle Kerne] [Pro Kern]

DRAM-Frequenz [Auto]

Hier können Sie die Speicherbetriebsfrequenz einstellen. Die konfigurierbaren Optionen variieren mit der BCLK (Base Clock) Frequenzeinstellung. Wählen Sie den Auto-Modus, um die optimierte Einstellung anzuwenden. Konfigurationsoptionen: [Auto] [DDR4-800MHz] - [DDR4-4266MHz]

Die Auswahl einer sehr hohen Speicherfrequenz kann zur Instabilität des Systems führen! Wenn dies geschieht, kehren Sie zu Standardeinstellungen zurück.

Interne CPU Energieverwaltung

Mit den Unterelementen in diesem Menü können Sie das CPU-Verhältnis und Eigenschaften einstellen.

Intel(R) SpeedStep(tm) [Aktiviert]

Aktivieren Sie dieses Element, sodass das Betriebssystem die CPU-Spannung und die Taktfrequenz dynamisch anpasst, was zu einem verringerten durchschnittlichen Stromverbrauch und einer verringerten durchschnittlichen Wärmeproduktion führt. Konfigurationsoptionen: [Deaktiviert] [Aktiviert]

Turbo-Modus-Parameter

Langzeit-Paket-Leistungslimit

Damit können Sie die Turbo-Verhältnis-Zeitdauer begrenzen, die die TDP (Thermal Design Power) für maximale Leistung übersteigt. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 1 W bis 4096 W.

Paket-Leistungszeitfenster

Auch bekannt als Power Limit 1, dieses Element erlaubt Ihnen das Zeitfenster für Turbo-Verhältnis über TDP (Thermal Design Power) zu halten. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 1 bis 127 Sekunden.

Kurzzeit-Paket-Leistungslimit

Auch bekannt als Power Limit 2, mit dieser Option können Sie schnellen Schutz bieten, wenn die Paketleistung das Power Limit 1 überschreitet. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 1 W bis 4095 W.

3.6 Advanced-Menü

Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellungen für den Prozessor und andere Systemgeräte zu ändern.

Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen.

3.6.1 Weitere Plattformkonfiguration

Die Elemente in diesem Menü erlauben Ihnen, die Plattform-Funktionen zu konfigurieren.

3.6.2 CPU-Konfiguration

Die Elemente in diesem Menü zeigen die CPU-bezogenen Informationen an, die das BIOS automatisch erkennt.

Die hier gezeigten Elemente sind abhängig vom installierten Prozessor.

Die Intel Hyper-Threading-Technologie ermöglicht einem Hyper-Threading-Prozessor, wie zwei logische Prozessoren für das Betriebssystem angezeigt zu werden, so dass das Betriebssystem zwei Threads oder Prozesse gleichzeitig planen kann.

[Enabled] Zwei Threads pro aktivem Kern sind aktiviert.

[Disabled] Nur ein Thread pro aktiviertem Kern ist aktiviert.

CPU Power Managementsteuerung

Hier können Sie die Leistung der CPU verwalten und konfigurieren.

Intel(R) SpeedStep(tm) [Auto]

Mit diesem Element kann Ihr System mehr als zwei Frequenzbereiche unterstützen.

Konfigurationsoptionen: [Auto] [Enabled] [Disabled]

CPU C-Zustände [Auto]

Mit diesem Element können Sie die Energiesparfunktion der CPU-Status festlegen.

Konfigurationsoptionen: [Auto] [Enabled] [Disabled]

CFG lock [Disabled]

Dieses Element ermöglicht Ihnen die Aktivierung oder Deaktivierung der CFG-Sperre.

Konfigurationsoptionen: [Disabled] [Enabled]

3.6.3 System Agent (SA) Configuration (Systemagent- (SA-) Konfiguration)

Mit den Elementen in diesem Menü können Sie die Verbindungsgeschwindigkeit für den PEG-Port und Multi-Monitor anpassen.

3.6.4 PCH-Konfiguration

PCI Express-Konfiguration

Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren.

PCI-E Geschwindigkeit [Auto]

Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Auf [Gen1] festgelegt, wird der PCI-E Port auf PCI-E 1.0 Geschwindigkeit ausgeführt. Auf [Gen2] festgelegt, wird der PCI-E Port auf PCI-E 2.0 Geschwindigkeit ausgeführt. Konfigurationsoptionen: [Auto] [Gen1] [Gen2]

3.6.5 PCH Speicherkonfiguration

SATA-Konfiguration. Die SATA-Anschlüsse zeigen Leer an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist.

SATA Controller(s) [Enabled]

Dieses Element ermöglicht Ihnen die Aktivierung oder Deaktivierung des SATA-Gerätes. Konfigurationsoptionen: [Enabled] [Disabled]

SMART (Self-Monitoring, Analysis and Reporting Technology) ist ein Überwachungssystem, das eine Warnmeldung während des POST (Power-on Self Test) zeigt, wenn ein Fehler der Festplatten auftritt. Konfigurationsoptionen: [On] [Off]

Hot Plug [Disabled] (SATA6G_1 (Grau) \~ SATA6G_6(Grau))

Mit diesen Elementen können Sie die SATA Hot-Plug-Unterstützung aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled]

3.6.6 PCH-FW Konfiguration

Mit diesem Element können Sie die TPM-Firmware konfigurieren.

Mit diesem Element können Sie den Azalia High-Definition Audio-Controller verwenden. Konfigurationsoptionen: [Disabled] [Enabled]

PCIEX16_2 Konfiguration [Auto]

Dieses Element ermöglicht Ihnen die Konfiguration der PCIe x16_2 Geräteeinstellungen.

[Auto] Erkennt automatisch das installierte Gerät.

(1) Wenn ein Gerät im PCIe x1_2 oder PCIe x1_3 Steckplatz installiert ist, arbeitet PCIe x16_2 nur im X2 Modus. (2) Wenn keine Geräte im PCIe x1_2 oder PCIe x1_3 Steckplatz installiert sind, kann PCIe x16_2 im X4 Modus arbeiten.

[X2 Mode] PCIe x16_2 arbeitet nur im X2 Modus. PCIe x1_2 und PCIe x1_3 sind aktiviert.

[X4 Mode] PCIe x16_2 kann im X4 Modus arbeiten. PCIe x1_2 und PCIe x1_3 sind deaktiviert.

Intel LAN Controller [Enabled]

[Enabled] Aktiviert den Intel LAN Controller.

[Disabled] Deaktiviert den Kontroller.

3.6.8 APM Konfiguration

ErP Ready [Disabled]

Ermöglicht dem BIOS die Abschaltung eines Teils der Stromversorgung bei S5, damit das System die ErP-Anforderungen erfüllt. Wenn [Enabled], werden alle anderen PME Optionen abgeschaltet.

Konfigurationsoptionen: [Enable(S4+S5)] [Enable(S5)] [Disabled]

3.6.9 Netzwerkstapelkonfiguration

Mit den Elementen in diesem Menü können Sie die IPv4/IPv6-PXE-Unterstützung konfigurieren.

3.6.10 SMART-Informationen zu Festplatte/SSD

Dieses Menü zeigt die SMART-Informationen der verbundenen Geräte.

3.6.11 USB-Konfiguration

Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen.

Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Wenn kein USB-Gerät erkannt wird, zeigt das Element None an.

USB-Single-Port-Control

Dieses Element ermöglicht es Ihnen, einzelne USB-Anschlüsse zu deaktivieren oder zu aktivieren.

Beziehen Sie sich auf den Abschnitt 1.1.2 Motherboard-Layout für die Position der USB-Anschlüsse.

3.7 Überwachungsmenü

Das Überwachungsmenü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen.

Q-Fan-Konfiguration

Mit den Unterelementen in diesem Menü können Sie die Q-Fan-Funktionen konfigurieren.

Qfan Tuning

Klicken Sie, um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie den minimalen Arbeitszyklus für jeden Lüfter.

3.8 Boot-Menü

Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern.

Fast Boot [Enabled]

[Enabled] Wählen Sie diese Option, um den Boot zu beschleunigen.

[Deaktiviert] Wählen Sie, um wieder auf normale Boot-Geschwindigkeit zurückzugehen.

Das folgende Element erscheint nur, wenn Sie Fast Boot auf [Enabled] setzen.

[Normal Boot] Kehrt nach einem Stromausfall zu Normal-Boot zurück.

[Fast Boot] Beschleunigt die Boot-Geschwindigkeit beim nächsten Systemstart nach einem Stromausfall.

Hier können Sie die Parameter für CSM (Compatibility Support Module) konfigurieren, um für eine bessere Kompatibilität die volle Unterstützung für die verschiedenen VGA-Geräte, bootfähigen Geräte und Peripheriegeräte zu erhalten.

Starte CSM [Enabled]

[Auto] Das System erkennt automatisch die bootfähigen Geräte und die Add-on-Geräte.

[Aktiviert] Für eine bessere Kompatibilität, aktivieren Sie die CSM, um die nicht-UEFI-Treiber Zusatzgeräte oder den Windows-UEFI-Modus voll zu unterstützen.

[Deaktiviert] Deaktivieren Sie die CSM, um das Windows Security Update und Security Boot voll zu unterstützen.

Die folgenden vier Elemente erscheinen nur, wenn Sie Launch CSM auf [Enabled] setzen.

Boot-Gerätesteuerung [UEFI and Legacy OpROM]

Hier können Sie die Art der Geräte wählen, die Sie booten möchten. Konfigurationsoptionen: [UEFI and Legacy OpROM] [Legacy OpROM only] [UEFI only]

Wählen Sie die Art des Netzwerkgeräts, das Sie starten wollen. Konfigurationsoptionen: [Ignore] [Legacy only] [UEFI driver first]

Booten von Speichergeräten [Legacy Only]

Wählen Sie die Art des externen Datenträgers, den Sie starten wollen.

Konfigurationsoptionen: [Ignore] [Legacy only] [UEFI driver first]

Booten von PCI-E Erweiterungsgeräten [Legacy Only]

Hier können Sie die Art der PCI-E Erweiterungsgeräte auswählen, die Sie starten möchten.

Konfigurationsoptionen: [Legacy only] [UEFI driver first]

Secure Boot

Hier können Sie die Secure Boot-Einstellungen konfigurieren und seine Tasten verwalten, um das System vor unbefugtem Zugriff und Malware während des POST zu schützen.

Boot Option Priorities (Startoption-Prioritäten)

Hier können Sie die Reihenfolge der Startgeräte unter den verfügbaren Geräten festlegen.

Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab.

Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab.

Boot-Aussetzung

Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab.

3.9 Tools-Menü

Die Elemente im Tools-Menü gestatten Ihnen, die Einstellungen für besondere Funktionen zu verändern. Wählen Sie ein Element aus und drücken Sie dann die Eingabetaste, um das Untermenü anzeigen zu lassen.

3.9.1 ASUS EZ Flash 3 Utility

Hier können Sie ASUS EZ Flash 3 ausführen. Wenn Sie die Eingabetaste drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die Eingabetaste zum Bestätigen.

Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3.

3.9.2 Sicheres Löschen

SSD-Geschwindigkeiten können sich wie bei jedem Speichermedium aufgrund von Datenverarbeitung mit der Zeit verlangsamen. Secure Erase löscht Ihre SSD vollständig und sicher, setzt sie auf das werkseitige Leistungsniveau zurück.

Klicken Sie zum Starten von Secure Erase im Menü des Advanced (Erweitert)-Modus auf Tool (Werkzeug) > Secure Erase.

Eine vollständige Liste der mit Secure Erase getesteten SSDs finden Sie auf der ASUS-Support-Seite. Das Laufwerk kann instabil werden, wenn Sie Secure Erase auf einem inkompatiblen SSD ausführen.

• Je nach Größe kann die Löschung der Inhalte Ihrer SSD eine Weile dauern. Schalten Sie das System während des Vorgangs nicht ab.
• Secure Erase wird nur am Intel-SATA-Port unterstützt. Weitere Informationen über Intel-SATA-Ports finden Sie im Abschnitt 1.1.2 Motherboard-Layout dieser Anleitung.

• Frozen (Eingefroren). Der eingefrorene Zustand ist das Ergebnis einer BIOS-Schutzmaßnahme. Das BIOS schützt Laufwerke ohne Kennwortschutz, indem es sie vor dem Hochfahren einfriert. Wenn das Laufwerk eingefroren ist, muss Ihr PC zum Fortfahren des Secure Erase-Vorgangs abgeschaltet oder mittels Hard Reset zurückgesetzt werden.
• Gesperrt. SSDs werden möglicherweise gesperrt, falls der Secure Erase-Vorgang nicht abgeschlossen oder gestoppt wurde. Dies kann daran liegen, dass eine Drittanbietersoftware ein anderes als das von ASUS festgelegte Kennwort verwendet. Sie müssen die SSD in der Software freigeben, bevor Sie mit Secure Erase fortfahren.

3.9.3 Setup Animator

Hier können Sie den Setup-Animator aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled]

3.9.4 ASUS SPD-Information

Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen.

3.9.5 Grafikkarteninformationen

Dieses Element zeigt Informationen über die in Ihrem System installierte Grafikkarte.

GPU-Post

Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE-Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist.

Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt.

Bus Interface (Busschnittstelle)

Dieses Element ermöglicht Ihnen die Auswahl der Busschnittstelle. Konfigurationsoptionen: [PCIEX16_1] [PCIEX16_2]

3.10 Exit Menü

Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Im Exit-Menü können Sie auch EZ Mode aufrufen.

Laden Sie die optimierten Standardwerte

Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden.

Änderungen speichern & zurücksetzen

Sobald Sie mit dem Auswählen fertig sind, wählen Sie diese Option aus dem Exit-Menü, damit die ausgewählten Werte gespeichert werden. Bei Wahl dieser Option oder Drücken der Taste erscheint ein Bestätigungsfenster. Wählen Sie OK, um Änderungen zu speichern und das Setup zu beenden.

Änderungen verwerfen und verlassen

Diese Option lässt Sie das Setupprogramm beenden, ohne die Änderungen zu speichern. Bei Wahl dieser Option oder Drücken der Taste erscheint ein Bestätigungsfenster. Wählen Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden.

EFI Shell von USB-Laufwerken starten

Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden.

3.11 Aktualisieren des BIOS

Die ASUS-Webseite veröffentlicht die neuesten BIOS-Versionen, um Verbesserungen der Systemstabilität, Kompatibilität und Leistung zu bieten. Allerdings sind BIOS-Updates potenziell riskant. Wenn es kein Problem mit der aktuellen Version des BIOS gibt, aktualisieren Sie das BIOS NICHT manuell. Ungeeignete BIOS-Aktualisierungen können Startfehler verursachen. Befolgen Sie die Anweisungen in diesem Kapitel, um Ihr BIOS zu aktualisieren, wenn nötig.

Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard herunterzuladen.

Die folgenden Dienstprogramme helfen Ihnen, das Motherboard-BIOS-Setup-Programm zu verwalten und zu aktualisieren.

1. EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung.
2. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk.
3. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist.

3.11.1 EZ Update

EZ-Update ist ein Dienstprogramm, das Ihnen erlaubt, das Motherboard-BIOS in einer Windows-Umgebung zu aktualisieren.

• EZ Update benötigt eine Internetverbindung über ein Netzwerk oder einen ISP (Internet Service Provider).
• Dieses Dienstprogramm ist erhältlich auf der Support-DVD, die im Motherboard-Lieferumfang enthalten ist.

3.11.2 ASUS EZ Flash 3

ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen.

Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen. Prüfen Sie Ihre lokale Internetverbindung, bevor Sie über das Internet aktualisieren.

So aktualisieren Sie das BIOS per USB:

1. Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die .
2. Stecken Sie ein USB-Flashlaufwerk mit der neusten BIOS-Datei in einen USB-Anschluss.
3. Wählen Sie via Storage Devices (Über Speichergeräte).

1. Drücken Sie auf , um zum Feld Drive zu navigieren.
2. Drücken sie die Auf/Ab-Pfeiltasten, um das USB-Flashlaufwerk mit der neuesten BIOS-Datei zu finden und drücken Sie die .
3. Drücken Sie auf , um zum Feld Ordner-Info zu navigieren.
4. Drücken Sie die Auf/Ab-Pfeiltasten, um die BIOS-Datei zu finden, und drücken Sie die , um den Aktualisierungsprozess durchzuführen. Wenn abgeschlossen, starten Sie das System neu.

• Diese Funktion kann Geräte wie USB-Flashlaufwerke mit FAT 32/16 Formatierung und nur einer einzelnen Partition unterstützen.
• Schalten Sie das System NICHT aus oder setzen Sie es nicht zurück während der Aktualisierung des BIOS, um Systemstartfehler zu vermeiden!

Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Abschnitt 3.13 Exit-Menü für weitere Details.

So aktualisieren Sie das BIOS per Internet:

1. Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die .
2. Wählen Sie via Internet (Per Internet).

1. Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann .

1. Führen Sie die Aktualisierung anhand der Bildschirmanweisungen aus.
2. Wenn abgeschlossen, starten Sie das System neu.

Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Abschnitt 3.13 Exit-Menü für weitere Details.

3.11.3 ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Programm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während der Aktualisierung beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder ein USB-Flashlaufwerk mit der aktuellen BIOS-Datei wiederherstellen.

Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die BIOS-Datei auf der offiziellen ASUS-Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter https://www.asus.com/support/ herunter und speichern sie auf einem USB-Flash-Laufwerk.

Wiederherstellen

So stellen Sie das BIOS wieder her:

1. Schalten Sie das System ein.
2. Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB-Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss.
3. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung.
4. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass Sie drücken, um die BIOS-Standardwerte zu laden.

Schalten Sie das System NICHT aus oder setzen Sie es zurück, während der Aktualisierung des BIOS! Ein Systemstartfehler kann die Folge sein!

Anhang

Hinweise

Erklärung der Federal Communications Commission

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen erfüllt werden:

• Dieses Gerät darf keine schädliche Störstrahlung abgeben, und .
• Dieses Gerät muss für empfangene Störstrahlung unempfindlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen kann.

Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte wurden für ausreichenden Schutz gegen Radiofrequenzenergie in Wohngegenden aufgestellt. Dieses Gerät erzeugt und verwendet Radiofrequenzenergie und kann diese ausstrahlen. Wenn es nicht entsprechend der Bedienungsanleitung installiert und verwendet wird, kann es Störungen von Funkübertragungen verursachen. Es kann nicht für alle Installationen gewährleistet werden, dass keine Störungen auftreten. Falls dieses Gerät Störungen des Rundfunk- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts ermittelt werden kann, sollten Sie folgende Maßnahmen ergreifen, um die Störungen zu beheben:

• Ändern Sie die Ausrichtung oder den Standort der Empfangsantenne.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie Gerät und Empfänger an unterschiedliche Netzspannungskreise an.
• Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/Fernsehtechniker.

Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren.

IC: Kanadische Entsprechenserklärung

Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte.

Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Diese digitale Ausrüstung überschreitet nicht die Klasse B-Grenzwerte für Funkemissionen für digitale Geräte, die von der kanadischen Behörde für Kommunikation in den Regelungen für Funkinterferenzen festgelegt wurden.

Dieses digitale Klasse B-Gerät erfüllt die kanadischen Bestimmungen ICES-003.

VCCI: Japan Entsprechenserklärung

Class B ITE

KC: Korea Warnungserklärung

B급 기기 (가정용 방송통신기자재)

Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/REACH.htm.

Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische und elektronische Geräte) nicht im normalen Hausmüll entsorgt werden darf. Erkundigen Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung elektronischer Produkte.

Werfen Sie NICHT die quecksilberhaltigen Batterien in den Hausmüll. Das Symbol der durchgestrichenen Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen.

ASUS Recycling/Rücknahmeservices

Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewusst der Wiederverwertung zuzuführen. Besuchen Sie bitte die Webseite http://csr.asus.com/english/Takeback.htm für Details zur Wiederverwertung in verschiedenen Regionen.

Regionaler Hinweis für Kalifornien

WARNUNG! Dieses Produkt kann Chemikalien enthalten, die im Staat Kalifornien dafür bekannt sind, Krebs, Geburtsfehler oder andere Fortpflanzungsschäden zu verursachen. Waschen Sie sich die Hände nach der Handhabung.

Google™ Lizenzbedingungen

Copyright© 2016 Google Inc. Alle Rechte vorbehalten.

Unter der Apache Lizenz, Version 2.0 (die "Lizenz") lizenziert; Sie dürfen diese Datei nur in Übereinstimmung mit der Lizenz verwenden. Sie können eine Kopie der Lizenz erhalten, unter:

http://www.apache.org/licenses/LICENSE-2.0

Sofern nicht durch geltendes Recht gefordert oder schriftlich vereinbart, ist Software, die unter der Lizenz verteilt auf "AS-IS" BASIS, OHNE GARANTIE ODER BEDINGUNGEN irgendeiner Art, weder ausdrücklich noch konkludent.

Sehen Sie die Lizenz für die spezifische Sprachrechte und Einschränkungen im Rahmen der Lizenz.

Webseite ____ www.asus.com

Technischer Support

Telefon [phone]

Fax [phone], Durchwahl 9101#

Online-Support http://qr.asus.com/techserv

ASUS COMPUTER INTERNATIONAL (Amerika)

Adresse 800 Corporate Way, Fremont, CA 94539, USA

Telefon [phone]

Fax [phone]

Webseite http://www.asus.com/us/

Technischer Support

Support-Fax [phone]

Telefon [phone]

Online-Support http://qr.asus.com/techserv

ASUS COMPUTER GmbH (Deutschland und Österreich)

Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland

Fax [phone]

Webseite http://www.asus.com/de

Online-Kontakt http://eu-rma.asus.com/sales

Technischer Support

Telefon [phone]

Support-Fax [phone]

Online-Support http://qr.asus.com/techserv
