TechniRadio 5 IR BT MDR-Edition - Radio TECHNISAT - Kostenlose Bedienungsanleitung

Produkttyp	Digitalradio (DAB+) / UKW-Radio mit Bluetooth und IR-Fernbedienung
Marke	TechniSat
Modell	TechniRadio 5 IR BT MDR-Edition
Abmessungen (B x H x T)	ca. 25 x 15 x 12 cm
Gewicht	ca. 1,2 kg
Stromversorgung	Netzteil (230 V, 50 Hz) oder 6 x AA-Batterien (nicht im Lieferumfang)
Empfangsarten	DAB+ (Digital), UKW (FM), Bluetooth
Bluetooth-Version	Bluetooth 5.0
IR-Fernbedienung	Ja, im Lieferumfang enthalten
Lautsprecher	2 x 3 W Stereo
Display	LCD-Display mit Hintergrundbeleuchtung
Weckerfunktion	Ja, mit Schlummerfunktion (Snooze)
Senderspeicher	30 DAB+ und 30 UKW-Sender
Kopfhöreranschluss	3,5 mm Klinke
USB-Ladeanschluss	USB-A (5 V, 1 A) zum Laden mobiler Geräte
Stromverbrauch (Betrieb)	ca. 8 W
Stromverbrauch (Standby)	ca. 0,5 W
Reinigung und Pflege	Nur mit weichem, trockenem Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht in feuchter Umgebung betreiben. Gerät vor direkter Sonneneinstrahlung schützen.
Ersatzteile und Reparierbarkeit	Ersatzteile über den Kundendienst von TechniSat erhältlich. Reparaturen nur durch Fachpersonal.

Häufig gestellte Fragen - TechniRadio 5 IR BT MDR-Edition TECHNISAT

Wie schalte ich das TechniRadio 5 IR BT MDR-Edition ein?

Drücken Sie die Standby-Taste auf der Vorderseite oder auf der IR-Fernbedienung. Das Gerät schaltet sich ein und zeigt den zuletzt gewählten Modus an.

Wie verbinde ich mein Smartphone per Bluetooth mit dem Radio?

Drücken Sie die Bluetooth-Taste am Gerät oder wählen Sie den Bluetooth-Modus. Aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie "TechniRadio 5 IR BT" aus der Liste. Die Verbindung wird bestätigt.

Kann ich mit dem Radio auch DAB+-Sender empfangen?

Ja, das Radio unterstützt DAB+ (Digital Audio Broadcasting). Drücken Sie die MODE-Taste, bis DAB+ im Display erscheint. Ein automatischer Sendersuchlauf wird gestartet.

Wie stelle ich den Wecker ein?

Drücken Sie die Alarm-Taste und wählen Sie die Weckzeit mit den Pfeiltasten aus. Bestätigen Sie mit OK. Sie können zwischen Wecken mit Radio, Summton oder Bluetooth wählen.

Warum findet der Sendersuchlauf keine Sender?

Überprüfen Sie, ob die Antenne richtig ausgefahren ist. Eventuell befinden Sie sich in einem Gebiet mit schwachem Empfang. Versuchen Sie es an einem Fenster oder einer anderen Position.

Wie lade ich mein Smartphone über das Radio?

Schließen Sie Ihr Smartphone mit einem USB-Kabel an den USB-Ladeanschluss an der Rückseite des Radios an. Das Radio muss eingeschaltet sein.

Kann ich Kopfhörer anschließen?

Ja, stecken Sie Ihren Kopfhörer in die 3,5-mm-Klinkenbuchse an der Vorderseite. Der interne Lautsprecher wird dann stummgeschaltet.

Wie reinige ich das Radio?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine chemischen Reinigungsmittel oder Wasser, um Schäden zu vermeiden.

Das Display zeigt "Kein Sender" an, was tun?

Führen Sie einen erneuten Sendersuchlauf durch: Halten Sie die SCAN-Taste gedrückt. Stellen Sie sicher, dass die Antenne ausgefahren ist und Sie sich in einem Empfangsgebiet befinden.

Kann ich das Radio mit Batterien betreiben?

Ja, legen Sie 6 x AA-Batterien (nicht im Lieferumfang) ein. Das Gerät schaltet automatisch auf Batteriebetrieb um, wenn kein Netzteil angeschlossen ist.

BEDIENUNGSANLEITUNG TechniRadio 5 IR BT MDR-Edition TECHNISAT

Sehr geehrte Kunden,

vielen Dank, dass Sie sich für ein Digitalradio von TechniSat entschieden haben.

Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen

Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft

Ihnen beim bestimmungsgemäßen und sicheren Gebrauch. Sie richtet sich an jede

Person, die das Gerät installiert, bedient, reinigt oder entsorgt.

Bewahren Sie die Bedienungsanleitung für einen späteren Gebrauch sorgfältig auf.

Eine aktuelle Version der Bedienungsanleitung finden Sie im Downloadbereich Ihres Produktes auf der TechniSat-Webseite

www.technisat.de.

Wir wünschen Ihnen viel Freude mit Ihrem

TechniSat Digitalradio!

Ihr

TechniSat Team

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis ....3

2 Abbildungen....6

3 Sicherheitshinweise 8

3.1 Verwendete Zeichen und Symbole 8

3.2 Bestimmungsgemäßer Gebrauch....9

3.3 Sicherer Umgang mit dem Produkt 9

3.3.1 Rechtliche Hinweise....10

3.3.2 Servicehinweise....11

4 Beschreibung des TECHNIRADIO 5 IR BT....11

4.1 Lieferumfang....11

4.2 Besonderheiten des TECHNIRADIO 5 IR BT....11

4.3 TECHNIRADIO 5 IR BT zum Betrieb vorbereiten....12

4.3.1 Netzteil anschließen 12

4.3.2 Teleskopantenne ausrichten....12

4.3.3 Aufstellen des TECHNIRADIO 5 IR BT....12

4.3.4 Kopfhörer benutzen....13

4.4 Allgemeine Geräte-Funktionen 14

4.4.1 Gerät einschalten....14

4.4.2 Gerät ausschalten....14

4.4.3 Quellenwahl....14

4.4.4 Lautstärke einstellen....14

4.4.5 Displayanzeigen aufrufen....15

4.4.6 Display....15

5 Menübedienung....16

5.1 Hauptmenü....16

6 Internet-Radio....17

6.1 Zuletzt gehört....17

6.2 Senderliste....17

6.2.1 Internetradio-Sender im Geräte-Favoritenspeicher speichern 18

6.2.2 Anwählen der programmierten Stationen....18

6.2.3 Löschen einer Programmplatz-Speicherung 18

7 Musik abspielen (UPnP-Medien)....19

7.1 Medien wiedergeben....19

7.1.1 Musik über den Windows Media-Player bereitstellen....19

7.1.2 Wiedergabesteuerung....20

8 Die DAB+ (Digital Radio)-Funktion....20

8.1 Was ist DAB+ 20

8.2 DAB+ (Digital Radio) Empfang 20
8.2.1 Vollständigen Suchlauf durchführen 20
8.2.2 Sender wählen 21
8.2.3 DAB+ -Sender auf einem Speicherplatz ablegen.... 21
8.2.4 DAB+ -Sender von einem Speicherplatz abrufen 21
8.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung.... 21

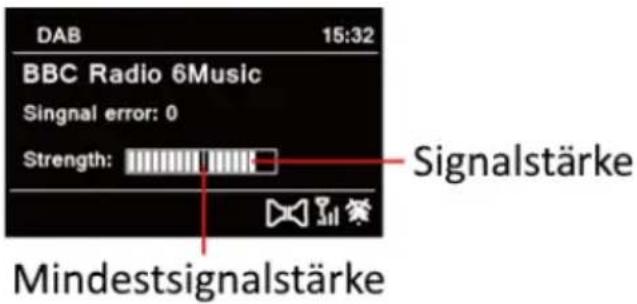

8.2.6 Signalstärke....22
8.2.7 Manuell einstellen....22
8.2.8 Lautstärkeanpassung (DRC)....22
8.2.9 Inaktive Sender löschen....23
8.2.10 Senderreihenfolge 23

9 FM (UKW)-Betrieb....23

9.1 UKW-Radiobetrieb einschalten....23
9.2 FM (UKW)-Empfang mit RDS-Informationen....23
9.3 Automatische Sendersuche 24
9.4 Manuelle Sendersuche 24
9.5 Suchlauf-Einstellung 24
9.6 Audio-Einstellung 24
9.7 UKW-Sender auf einem Speicherplatz ablegen....24
9.8 UKW-Sender von einem Speicherplatz abrufen 25
9.9 Überschreiben/Löschen einer Programmplatz-Speicherung......25

10 AUX-Betrieb....25

11 Bluetooth-Betrieb 25

11.1 Bluetooth-Betrieb einschalten 25
11.2 Externes Gerät koppeln....26

12 Weitere Funktionen....27

12.1 Sleep-Timer 27
12.2 Wecker 27
12.2.1 Wecker einrichten....27
12.2.2 Wecker nach Alarm ausschalten....28
12.3 Equalizer....28
12.3.1 MeinEQ....28

13 Systemeinstellungen....29

13.1 Uhrzeit- und Datumseinstellungen....29
13.1.1 Zeit und Datum manuell einstellen....29
13.1.2 Zeitaktualisierung....29
13.1.3 Uhrzeitformat einstellen....30
13.1.4 Zeitzone einstellen 30
13.1.5 Sommerzeit....30
13.2 Interneteinstellungen....30
13.2.1 WPS-Verbindung....30
13.3 Einrichtungsassistent....31
13.4 Beleuchtung 32

13.5 Sprache....32
13.6 Werkseinstellung....32
13.7 Info....32
13.8 Software update....32
14 Gerät reinigen 32
15 Fehlersuchhilfen....33
16 Technische Daten....34
17 Notizen 35

2 Abbildungen

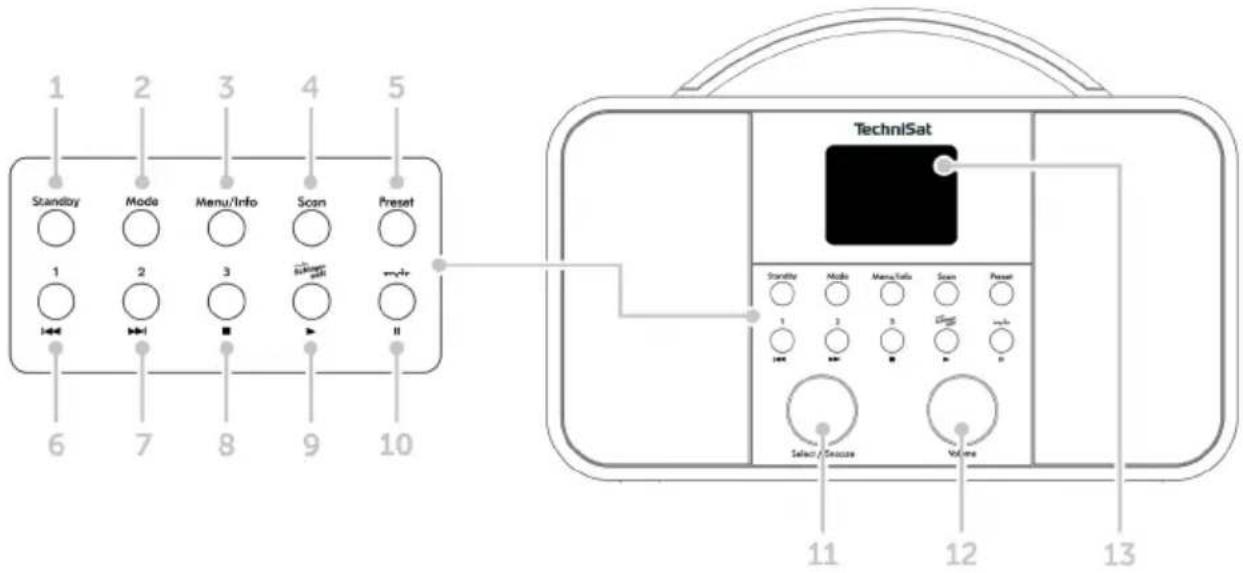

Frontansicht und Tastenfeld

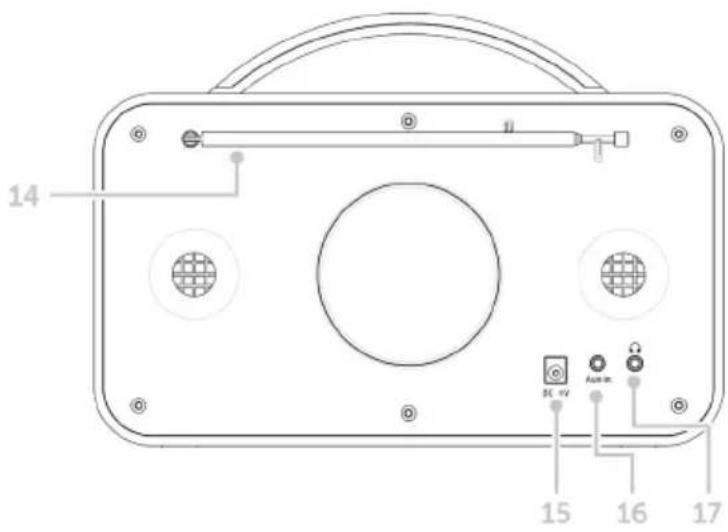

Rückansicht

1 Standby - Ein/Standby
2 Mode - Quellenumschaltung
3 Menu/Info - Hauptmenü und Displayanzeigen
4 Scan - Sendersuchlauf
5 Preset - Favoritenspeicherplätze
6 Vorheriger Titel/Suchlauf, Direktwahltaste 1
7 Nächster Titel/Suchlauf, Direktwahltaste 2
8 Stopp, Direktwahltaste 3
9 Wiedergabe, Direktwahltaste Lokalsender MDR Schlagerwelt*
10 Pause, Direktwahltaste MDR Lokalsender*
11 Select/Snooze Drehregler
12 Volume +/- (Lautstärke-Drehregler)
13 2,4" TFT Farb-Display
14 Teleskopantenne
15 Stromversogung DC In 8 V, 2 A
16 Aux-In (3,5mm)
17 Kopfhöreranschluss (3,5mm)

* Die Direktwahltaste für den jeweiligen lokalen MDR Sender funktioniert nur in Empfangsgebieten, in denen der lokale MDR Sender via DAB+ ausgestrahlt wird. Ein aktuelle Übersicht, welche DAB+ Sender Sie in Ihrer Region empfangen können, finden Sie immer aktuell auf www.technisat.de/dab-sender.

Durch gedrückt Halten der Direktwahltaste des MDR Lokalsenders (10), können Sie auswählen, welchen MDR Lokalsender Sie auf dieser Taste speichern möchten. Wählen Sie mit dem Select/Snooze Drehregler den Sender aus und Drücken Sie den Select/Snooze Drehregler zum speichern.

3 Sicherheitshinweise

3.1 Verwendete Zeichen und Symbole

In dieser Bedienungsanleitung:

Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter:

GEFAHR - Schwere Verletzungen mit Todesfolge

WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge

ACHTUNG - Verletzungen

Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten. Des Weiteren beschreibt er weitere Funktionen zu Ihrem Gerät.

Warnung vor elektrischer Spannung. Befolgen Sie alle Sicherheitshinweise, um einen elektrischen Schlag zu vermeiden. Öffnen Sie niemals das Gerät.

Auf dem Gerät:

Benutzung in Innenräumen - Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG des Europäischen Parlaments und Rates vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

3.2 Bestimmungsgemäßer Gebrauch

Das TECHNIRADIO 5 IR BT ist für den Empfang von DAB+/UKW/Internet-Radiosendungen entwickelt. Musikmedien können über eine Bluetooth oder Internetverbindung gestreamt werden.

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

3.3 Sicherer Umgang mit dem Produkt

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

WARNUNG!

Öffnen Sie niemals das Gerät!

Das Berühren Spannung führender Teile ist lebensgefährlich!

WARNUNG!

Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Folien und andere Verpackungsmaterialien.

Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen.

• Reparieren Sie das Gerät nicht selbst. Eine Reparatur darf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen.
• Das Gerät darf nur in den dafür angegebenen Umgebungsbedingungen betrieben werden.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service.
• Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
• Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse unverzüglich den Service verständigen.
• Das Gerät darf nur mit dem mitgelieferten Netzteil betrieben werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Wenn das Gerät Schäden aufweist, darf es nicht in Betrieb genommen werden.
• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Duschen, Swimmingpools oder fließendem/spritzendem Wasser in Betrieb. Es besteht

die Gefahr eines elektrischen Schlages und/oder Gerätedefekten.

• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durcheine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Es ist verboten Umbauten am Gerät vorzunehmen.

3.3.1 Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlagentyp TECHNIRADIO 5 IR BT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

Sachsen Edition: http://konf.tsat.de/?ID=22925 Sachsen-Anhalt Edition: http://konf.tsat.de/?ID=22926 Thüringen Edition: http://konf.tsat.de/?ID=22927

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 12/19. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

TechniSat und TECHNIRADIO 5 IR BT sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

3.3.2 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.

Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 18:00 unter Tel.:

03925/9220 1800 erreichbar.

Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

4 Beschreibung des TECHNIRADIO 5 IR BT

4.1 Lieferumfang

Im Lieferumfang sind enthalten:

1x TECHNIRADIO 5 IR BT, 1x Bedienungsanleitung, 1x Netzteil

4.2 Besonderheiten des TECHNIRADIO 5 IR BT

Das TECHNIRADIO 5 IR BT besteht aus einem DAB+/UKW/Internet-Radioempfänger, mit folgend aufgeführten Funktionen:

• Sie können jeweils bis zu 30 DAB+/UKW und Internet-Radiosender speichern.
• Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB+ Band III, 174–240 MHz (digital).
• Musikwiedergabe über Bluetooth oder UPnP-Netzwerkfreigaben.
• Das Gerät verfügt über ein 2,4" Farb-Display mit Zeit- und Datumsanzeige.
• 5 Direktwahltasten (davon 2 Vorprogrammierte Editions-Tasten*)
• Weckerfunktion und Sleep-Timer
• 2 X 5 W (RMS)

*Nur im Sendegebiet des jeweiligen Senders.

4.3 TECHNIRADIO 5 IR BT zum Betrieb vorbereiten

4.3.1 Netzteil anschließen

Stecken Sie den DC-Stecker des Netzteils in die mit DC 8V 2A beschrifteten Buchse auf der Rückseite des TECHNIRADIO 5 IR BT. Stecken Sie anschließend das Netzteil in eine Netzsteckdose 100-240V \~ 50/60Hz.

Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken. Verwenden Sie nur das mitgelieferte Originalnetzteil mit der Modellnummer OBL-0802000E.

Wenn das Netzteil/Kabel defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.

Das Gerät bleibt auch in ausgeschaltetem Zustand/Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Stecker, nicht am Kabel.

4.3.2 Teleskopantenne ausrichten

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der Teleskopantenne kann ein ausgezeichneter Empfang erzielt werden.

Richten Sie die Teleskopantenne auf und ziehen Sie sie der Länge nach aus.

Wichtig ist oft die exakte Ausrichtung der Teleskopantenne, insbesondere in den Randgebieten des DAB+ -Empfangs. Im Internet kann man z. B. unter „www.dabplus.de“ die Lage des nächstgelegenen Sendemastes schnell ausfindig machen.

Starten Sie den ersten Suchlauf an einem Fenster in Richtung des Sendemastes. Bei schlechtem Wetter kann der DAB+ -Empfang nur eingeschränkt möglich sein.

Fassen Sie die Teleskopantenne während der Wiedergabe eines Senders nicht an. Dies kann zu Empfangsbeeinträchtigungen und Tonaussetzern führen.

4.3.3 Aufstellen des TECHNIRADIO 5 IR BT

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.

CHTUNG!

Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

Beachten Sie, dass die Gerätefüße u. U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät.

Halten Sie das TECHNIRADIO 5 IR BT von Geräten fern, die starke Magnetfelder erzeugen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.

Stellen Sie sicher, dass das Netzkabel oder das Netzteil immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können! Die Steckdose sollte möglichst nah am Gerät sein. Vermeiden Sie die Verwendung von Mehrfachsteckdosen!

Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!

4.3.4 Kopfhörer benutzen

ACHTUNG!

Gehörschäden! Hören Sie Musik nicht mit hoher Lautstärke. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Gerätelautstärke auf minimale Lautstärke.

Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Stereo-Klinkenstecker.

Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse auf der Rückseite des Gerätes. Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer, der Lautsprecher ist stumm geschaltet.
Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes.

4.4 Allgemeine Geräte-Funktionen

4.4.1 Gerät einschalten

Durch Drücken der Taste Standby (1) schalten Sie das TECHNIRADIO 5 IR BT ein.

Nach dem erstmaligen Einschalten müssen Sie zuerst die [Sprache] festlegen. Wählen Sie hierzu durch drehen des Select/Snooze Drehregler, eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken des Select/Snooze Drehregler. Anschließend können Sie den Ersteinrichtungsassistenten starten. Wählen Sie hierzu mit dem Select/Snooze Drehregler > Ja. Hier können Sie Datum und Uhrzeit entweder über DAB/UKW, Internet oder keine Aktualisierung (manuell) festlegen. Anschließend wird versucht, eine Verbindung zu einem WLAN-Netz herzustellen. Wählen Sie hierzu das entsprechende WLAN-Netz aus, und geben Sie ggf. das WLAN-Passwort ein. Um den Assistenten anschließend zu beenden, drücken Sie den Select/Snooze Drehregler.

Weitere Infos zum Ersteinrichtungsassistenten erhalten Sie im Kapitel 13.3 auf Seite 31

4.4.2 Gerät ausschalten

Durch Drücken der Taste Standby können Sie das Gerät in den Standby-Modus schalten. Datum und Uhrzeit werden im Display angezeigt. Die Displayhelligkeit im Standby-Modus können Sie wie unter Punkt 13.4 beschrieben ändern.

4.4.3 Quellenwahl

Mit der Taste MODE (2) kann zwischen den Quellen DAB+ (Digital Radio), FM (UKW), Internetradio, Bluetooth, Musikwiedergabe (UPnP) und Aux-In umgeschaltet werden. Drücken Sie hierzu die Taste mehrmals.

Alternativ:

Halten Sie die Taste Menu/Info gedrückt, bis sich das Hauptmenü öffnet.
Wählen Sie mit dem Select/Snooze Drehregler den Eintrag [Moduswahl] und drücken Sie den Select/Snooze Drehregler.
Wählen Sie mit dem Select/Snooze Drehregler die gewünschte Quelle aus, und bestätigen Sie Ihre Auswahl durch drücken des Select/Snooze Drehregler.

4.4.4 Lautstärke einstellen

Stellen Sie die Lautstärke mit dem Volume-Drehregler ein. Nach rechts drehen erhöht die Lautstärke, nach links drehen verringert die Lautstärke. Die eingestellte Lautstärke wird im Display anhand eines Balkendiagrammes gezeigt.

4.4.5 Displayanzeigen aufrufen

Durch mehrmaliges (kurzes) Drücken der Taste Menu/Info können Sie folgende Informationen einblenden und durchschalten:

Internet-Radio:

Titel, Interpret, Beschreibung, Genre, Zuverlässigkeit, Bit-Rate, Abspiel-Puffer, Datum.

Musik abspielen (UPnP-Medien):

Wiedergabefortschritt, Interpret, Album, Bit-Rate, Abspiel-Puffer, Datum.

DAB+:

DLS: durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. bereitstellen, Genre, Ensemble/Multiplex (Gruppenname), Frequenz, Kanal, Signalstärke, Signalfehlerrate, Bit-Rate, Tonformat, Datum.

UKW-Betrieb:

RT Radiotext (falls ausgesendet) PTY - Programmtyp, Frequenz, Datum.

Bluetooth:

Datum.

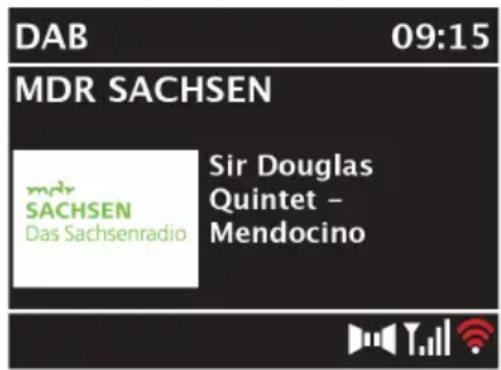

4.4.6 Display

Aktuelle Quelle —

Sendername, Titel, Interpret, Zusatzinfos, Menü, Listen

— Uhrzeit

— Statusleiste

Je nach gewählter Funktion/Quelle, kann die dargestellte Displayanzeige abweichen. Beachten Sie die Hinweise auf dem Display.

5 Menübedienung

Die Navigation erfolgt Hauptsächlich mit den Tasten Menu/Info und durch Drehen/Drücken des Select/Snooze Drehregler:

Drehen > In Menüs navigieren (rechts: Abwärts scollen, links: Aufwerts scrollen),

Werte ändern (rechts: Wert erhöhen, links: Wert verringern).

Drücken > Auswahl bestätigen/speichern.

Das Menü ist aufgeteilt in das jeweilige Untermenü der aktuell gewählten Quelle, mit den für diese Quelle möglichen Funktionen und dem Systemmenü für gerätespezifische Einstellungen.

Um in den Menüs zu navigieren, drehen Sie den Select/Snooze Drehregler. Zum Bestätigen der Auswahl, drücken Sie den Select/Snooze Drehregler.

“*” Markiert die aktuelle Auswahl.

Um in den Menüs oder Einstellungen einen Schritt zurück zu gelangen, drücken Sie kurz die Taste Menu/Info. Einstellungen werden erst durch Drücken des Select/Snooze Drehregler gespeichert. Wird stattdessen die Taste Menu/Info gedrückt, wird die Einstellungen nicht übernommen und gespeichert (die Taste Menu/Info übernimmt hier die Funktion einer "Zurück"-Taste).

Menü schließen: Taste Menu/Info mehrmals drücken (je nachdem, in welchem Menü Sie sich befinden) oder ca. 15 Sekunden warten.

Funktionen und zu drückende Tasten werden in dieser Bedienungsanleitung in fett dargestellt. Displayanzeigen in [eckigen Klammern].

5.1 Hauptmenü

Über das Hauptmenü gelangen Sie auf alle Funktionen und Einstellungen des TECHNIRADIO 5 IR BT.

Halten Sie die Taste Menu/Info gedrückt, bis sich das Hauptmenü öffnet.

An erster Stelle werden nun alle Einstellungen zu der aktuell aktiven Quelle angezeigt. Wählen Sie im Hauptmenü mit dem Select/Snooze Drehregler den Eintrag [Systemeinstellungen] und drücken Sie den Select/Snooze Drehregler, um die Systemeinstellungen zu öffnen.

6 Internet-Radio

Das TECHNIRADIO 5 IR BT ist mit einem Internet-Radio Empfänger ausgestattet. Um Internet-Radio Stationen/Sender empfangen zu können, benötigen Sie einen WLAN-Router mit Internet-Zugang. Beachten Sie die Hinweise unter Punkt 12.1 zum Einrichten einer WLAN-Verbindung.

Drücken Sie die Taste Mode so oft, bis [Internet Radio] im Display angezeigt wird.

Alternativ:

Wählen Sie im Hauptmenü > Moduswahl > Internet Radio

Starten Sie zum ersten Mal den Internet-Radio Betrieb, ohne dass eine WLAN-Verbindung konfiguriert wurde, erscheint der Suchlauf Assistent, welcher Ihnen alle in Reichweite befindlichen WLAN-Stationen anzeigt. Wählen Sie das ihnen bekannte WLAN-Netz mit dem Select/Snooze Drehregler aus und geben Sie das entsprechende Passwort über die eingeblendete Tastatur ein. Wählen Sie anschließend 0 K das Passwort korrekt, wird nun eine Verbindung zu diesem Netzwerk hergestellt. Ob eine Verbindung besteht, erkennen Sie an den Signalbalken und der Statusleiste des Displays.

Um die Eingabe abzubrechen, wählen Sie . GANCEL Sie sich vertippt, können Sie den zuletzt eingegebenen Buchstaben mit BNSP en.

6.1 Zuletzt gehört

Wählen Sie im Hauptmenü > Zuletzt gehört, um eine Liste mit den zuletzt wiedergegebenen Sendern anzuzeigen.
Wählen Sie mit dem Select/Snooze Drehregler einen Sender und geben Sie ihn durch drücken des Select/Snooze Drehregler wieder.

6.2 Senderliste

Wählen Sie im Hauptmenü > Senderliste und drücken Sie den Select/Snooze Drehregler.

Unter Senderliste werden alle Internet-Radiostationen in verschiedenen Kategorien unterteilt angezeigt.

Außerdem haben Sie hier Zugriff auf Ihre Favoriten.

Wählen Sie anhand einer Kategorie/Land/Genre einen Sender und bestätigen Sie die Auswahl.

Um einen Sender zur Kategorie Favoriten hinzuzufügen, halten Sie während der Wiedergabe den Select/Snooze Drehregler gedrückt, bis [Favorit hinzugefügt] erscheint.

Um Zusätzliche Informationen zum aktuell wiedergegebenen Sender zu erhalten, drücken Sie mehrmals die Taste Menu/Info.

Um eigene Sender hinzuzufügen, registrieren Sie diese bitte unter der Webseite: https://smartradio.frontier-nuvola.net/. Hierzu benötigen Sie einen Zugriffscode, den Sie im TECHNIRADIO 5 IR BT unter Internet Radio > Hauptmenü > Senderliste > Hilfe, anfordern können. Beachten Sie die „Anleitung_Favoritenspeicherung“ im Dowloadbereich des TECHNIRADIO 5 IR BT.

6.2.1 Internetradio-Sender im Geräte-Favoritenspeicher speichern

Der Gerätespeicher kann bis zu 30 Stationen speichern.

Den gewünschten Sender einstellen.
Halten Sie die Taste Preset gedrückt, bis die Favoritenspeicher-Liste angezeigt wird.
Wählen Sie mit dem Select/Snooze Drehregler eine Speicherplatz und bestätigen Sie die Auswahl durch drücken des Select/Snooze Drehregler.
Im Display erscheint "gespeichert" und der Sender ist ab sofort auf diesem Favoritenplatz gespeichert.

Alternativ:

Halten Sie eine der Direktwahltasten gedrückt.

6.2.2 Anwählen der programmierten Stationen

Drücken Sie kurz die Taste Preset und wählen Sie mit dem Select/Snooze Drehregler einen Favoritenspeicherplatz aus.
Drücken Sie zum Wiedergeben des Senders den Select/Snooze Drehregler.

Alternativ:

Drücken Sie eine der Direktwahltasten.

6.2.3 Löschen einer Programmplatz-Speicherung

Speichern Sie einen neuen Sender auf dem jeweiligen Favoritenspeicherplatz.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

7 Musik abspielen (UPnP-Medien)

Sie haben die Möglichkeit, Musik-Medien, die auf einem UPnP-Server liegen, über das TECHNIRADIO 5 IR BT abzuspielen. Hierzu ist eine Verbindung zum WLAN-Netzwerk nötig, indem sich ein UPnP-Server befindet. Beachten Sie die Hinweise unter Punkt 12.1 zum Einrichten einer WLAN-Verbindung.

Der UPnP-Medienserver muss sich im selben Netzwerk befinden, wie das TECHNIRADIO 5 IR BT.

Drücken Sie die Taste Mode so oft, bis [Musik abspielen] im Display angezeigt wird.

Alternativ:

Wählen Sie im Hauptmenü > Moduswahl > Musik abspielen

Starten Sie zum ersten Mal den Internet-Radio Betrieb, ohne dass eine WLAN-Verbindung konfiguriert wurde, erscheint der Suchlauf Assistent, welcher Ihnen alle in Reichweite befindlichen WLAN-Stationen anzeigt. Wählen Sie das ihnen bekannte WLAN-Netz mit dem Select/Snooze Drehregler aus und geben Sie das entsprechende Passwort über die eingeblendete Tastatur ein. Wählen Sie anschließend OK das Passwort korrekt, wird nun eine Verbindung zu diesem Netzwerk hergestellt. Ob eine Verbindung besteht, erkennen Sie an den Signalbalken oder der Statusleiste des Displays.

Um die Eingabe abzubrechen, wählen Sie . GANGEL Sie sich vertippt, können Sie den zuletzt eingegebenen Buchstaben mit BISP en.

7.1 Medien wiedergeben

Wählen Sie Gemeinsame Medien und anschließend den Server, auf dem sich Ihre Musik befindet.

Die Anzeige der Ordnerstruktur ist abhängig von der Ordnerstruktur auf Ihrem Medien-Server.

Wählen Sie Wiedergabeliste, um Wiedergabelisten abzuspielen, die sich auf Ihrem Medien-Server befinden.

Im Menü stehen Ihnen die Wiedergabeoptionen Zufallswiedergabe und Wiederholen zur Verfügung. Ein entsprechendes Symbol erscheint in der Statusleiste.

7.1.1 Musik über den Windows Media-Player bereitstellen

Alternativ zu einem UPnP-Server haben Sie die Möglichkeit Musik über den Windows Media-Player ab Version 10 Wiederzugeben. Im Windows Media-Player muss hierfür eine Musik-Freigabe eingerichtet werden.

Stellen Sie sicher, dass sich der Windows PC und das TECHNIRADIO 5 IR BT im selben Netzwerk befinden und eingeschaltet sind.

Starten Sie den Media-Player und aktivieren Sie die Medien-Streaming Freigabe.
Wählen Sie ggf. in der darauf folgenden Geräteübersicht das TECHNIRADIO 5 IR BT aus und wählen Sie Zulassen.

Je nach Windows/Media-Player Version kann die Vorgehensweise abweichen.

7.1.2 Wiedergabesteuerung

Titel Wundergeben/Pausieren (Taste 10 und 9).

Nächter Titel/Suchlauf (gedrückt halten für Suchlauf).

Vorhänger Titel/Suchlauf (gedrückt halten für Suchlauf).

Wiedergabe beenden.

8 Die DAB+ (Digital Radio)-Funktion

8.1 Was ist DAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können. Anders als bei herkömmlichen Analogradiosendern werden bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplex. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Infos z. B. unter www.dabplus.de oder www.dabplus.ch.

8.2 DAB+ (Digital Radio) Empfang

Drücken Sie die Taste Mode bis [DAB] im Display angezeigt wird.

Wird DAB+ zum ersten Mal gestartet, wird ein kompletter Sendersuchlauf durchgeführt. Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben.

8.2.1 Vollständigen Suchlauf durchführen

Der automatische Suchlauf Vollständiger Suchlauf scannt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.

Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben.

Um einen vollständigen Suchlauf durchzuführen, drücken Sie die Taste Scan.

Alternativ:

Wählen Sie im Hauptmenü > Vollständiger Suchlauf und drücken Sie den Select/Snooze Drehregler.

Im Display erscheint [Suchlauf...].

Während des Suchlaufs wird ein Fortschrittsbalken und die Anzahl an gefundenen Sendern angezeigt.

Wird keine Station gefunden, prüfen Sie die Teleskopantenne und verändern Sie ggf. den Aufstellort.

8.2.2 Sender wählen

Durch drehen des Select/Snooze Drehregler kann die Senderliste aufgerufen und zwischen den verfügbaren Sendern umgeschaltet werden.
Drücken Sie den Select/Snooze Drehregler, um einen Sender wiederzugeben.

8.2.3 DAB+ -Sender auf einem Speicherplatz ablegen

Der Gerätespeicher kann bis zu 30 Stationen speichern.

Den gewünschten Sender einstellen.
Halten Sie die Taste Preset gedrückt, bis die Favoritenspeicher-Liste angezeigt wird.
Wählen Sie mit dem Select/Snooze Drehregler eine Speicherplatz und bestätigen Sie die Auswahl durch drücken des Select/Snooze Drehregler.
Im Display erscheint "gespeichert" und der Sender ist ab sofort auf diesem Favoritenplatz gespeichert.

Alternativ:

Halten Sie eine der Direktwahltasten 1...3 gedrückt.

Durch gedrückt Halten der Direktwahltaste des MDR Lokalsenders (10), können Sie auswählen, welchen MDR Lokalsender Sie auf dieser Taste speichern möchten. Wählen Sie mit dem Select/Snooze Drehregler den Sender aus und Drücken Sie den Select/Snooze Drehregler zum speichern.

8.2.4 DAB+ -Sender von einem Speicherplatz abrufen

Drücken Sie kurz die Taste Preset und wählen Sie mit dem Select/Snooze Drehregler einen Favoritenspeicherplatz aus.
Drücken Sie zum Wiedergeben des Senders den Select/Snooze Drehregler.
Alternativ:
Drücken Sie eine der Direktwahltasten.

8.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung

Speichern Sie wie beschrieben einfach einen neuen Sender auf einen Favoritenspeicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

8.2.6 Signalstärke

Drücken Sie mehrmals kurz die Taste Menu/Info, bis der Signalstärkebalken angezeigt wird.

Im Display wird die Signalstärke anhand eines Balkendiagrammes dargestellt. Die Markierung zeigt die Mindestsignalstärke.

i Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne neu aus.

8.2.7 Manuell einstellen

Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dienen. Des Weiteren können Sender manuell hinzugefügt werden.

Wählen Sie im Hauptmenü > Manuell einstellen und drücken Sie den Select/Snooze Drehregler.
Wählen Sie mit dem Select/Snooze Drehregler einen Kanal (5A bis 13F). Im Display wird nun dessen Signalstärke angezeigt. Wird auf einem Kanal ein DAB+ -Sender empfangen, wird der Ensemblename des Senders angezeigt. Die Antenne kann nun auf maximale Signalstärke ausgerichtet werden.

i Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal.

Befinden sich Sender auf der eingestellten Frequenz bzw Kanal, die noch nicht in der Senderliste gespeichert wurden, werde diese nun ebenfalls gespeichert.

8.2.8 Lautstärkeanpassung (DRC)

Mit dem Menüpunkt Lautstärkeanpassung wird die Kompressionsrate, welche Dynamikschwankungen und damit einhergehende Lautstärkevariationen ausgleicht, eingestellt.

Wählen Sie im Hauptmenü > Lautstärkeanpassung und drücken Sie den Select/Snooze Drehregler.

Wählen Sie mit dem Select/Snooze Drehregler eine der Optionen:

DRC hoch - Hohe Kompression

DRC tief - Niedrige Kompression

DRC aus - Kompression abgeschaltet.

Bestätigen Sie die Einstellung durch drücken des Select/Snooze Drehregler.

8.2.9 Inaktive Sender löschen

Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender aus der Senderliste.

Wählen Sie im Hauptmenü > Inaktive Sender löschen und drücken Sie den Select/Snooze Drehregler.

Es erfolgt die Abfrage [Löschen], ob die inaktiven Sender gelöscht werden sollen.

Wählen Sie mit dem Select/Snooze Drehregler den Eintrag [Ja] und bestätigen Sie durch Drücken des Select/Snooze Drehregler.

8.2.10 Senderreihenfolge

Standardmäßig werden die Sender in der Senderliste in Alphanumerischer Reihenfolge angezeigt. Möchten Sie dies ändern, gehen Sie wie folgt vor:

Wählen Sie im Hauptmenü > Senderreihenfolge und drücken Sie den Select/Snooze Drehregler.

Wählen Sie Alphanumerisch, Anbieter oder Gültig und drücken Sie den Select/Snooze Drehregler zum Übernehmen der Einstellung.

9 FM (UKW)-Betrieb

9.1 UKW-Radiobetrieb einschalten

Wechseln Sie durch Drücken der Taste MODE in den FM-Modus.

Im Display wird [FM] angezeigt.

Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt.

Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender.

Bei RDS-Sendern erscheint der Sendername.

Um den Empfang zu verbessern, richten Sie die Teleskopantenne aus.

9.2 FM (UKW)-Empfang mit RDS-Informationen

RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Dieser wird im Display angezeigt. Das Gerät kann die RDS-Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen.

9.3 Automatische Sendersuche

Drücken Sie die Taste Scan, um automatisch den nächsten Sender mit ausreichendem Signal zu suchen.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext.

i Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Sendersuche.

9.4 Manuelle Sendersuche

Drehen Sie den Select/Snooze Drehregler, um den gewünschten Sender, bzw. die Frequenz einzustellen.

Das Display zeigt die Frequenz in Schritten von 0,05 MHz an.

9.5 Suchlauf-Einstellung

In diesem Menüpunkt kann die Empfindlichkeit des Suchlaufs eingestellt werden.

Wählen Sie im Hauptmenü > Suchlauf-Einstellung und drücken Sie den Select/Snooze Drehregler.

Wählen Sie aus, ob der Suchlauf nur bei starken Sendern [> JA] stoppen soll oder bei allen Sendern (auch bei schwachen Sendern) [> NEIN].

Bei der Einstellung > NEIN stoppt der automatische Suchlauf bei jedem verfügbaren Sender. Das kann dazu führen, dass schwache Sender mit einem Rauschen wiedergegeben werden.

Drücken Sie zum Speichern den Select/Snooze Drehregler.

9.6 Audio-Einstellung

Wählen Sie im Hauptmenü > Audio-Einstellung und drücken Sie den Select/Snooze Drehregler.

Wählen Sie mit dem Select/Snooze Drehregler [Nur Mono] > JA oder NEIN, um die Wiedergabe in Stereo (Nur Mono = Nein) oder nur in Mono-Ton bei schwachem FM-Empfang wiederzugeben.

Drücken Sie zum Speichern den Select/Snooze Drehregler.

9.7 UKW-Sender auf einem Speicherplatz ablegen

Der Gerätespeicher kann bis zu 30 Stationen speichern.

Den gewünschten Sender einstellen.

Halten Sie die Taste Preset gedrückt, bis die Favoritenspeicher-Liste angezeigt wird.

Wählen Sie mit dem Select/Snooze Drehregler eine Speicherplatz und bestätigen Sie die Auswahl durch drücken des Select/Snooze Drehregler.

Im Display erscheint "gespeichert" und der Sender ist ab sofort auf diesem Favoritenplatz gespeichert.

Alternativ:

Halten Sie eine der Direktwahltasten gedrückt.

9.8 UKW-Sender von einem Speicherplatz abrufen

Drücken Sie kurz die Taste Preset und wählen Sie mit dem Select/Snooze Drehregler einen Favoritenspeicherplatz aus.

Drücken Sie zum Wiedergeben des Senders den Select/Snooze Drehregler.

Alternativ:

Drücken Sie eine der Direktwahltasten.

9.9 Überschreiben/Löschen einer Programmplatz-Speicherung

Speichern Sie wie beschrieben einfach einen neuen Sender auf dem jeweiligen Speicherplatz ab.

i Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

10 AUX-Betrieb

Im Aux-Betrieb können Sie externe Geräte bzw. Musikplayer wie Smartphones mit dem TECHNIRADIO 5 IR BT verbinden und Musik wiedergeben. Hierfür benötigen Sie ein Handelsübliches Klinke auf Klinke-Audiokabel (3,5mm Stereo). Stecken Sie das Kabel in den Aux-in Anschluss auf der Rückseite des TECHNIRADIO 5 IR BT und verbinden Sie es z. B. mit dem Kopfhörer oder Audioausgang Ihres Musikplayers oder Smartphones.

Wechseln Sie durch Drücken der Taste MODE in den AUX-Modus.

Im Display wird [AUX Eingang] angezeigt.

Starten Sie die Musikwiedergabe an Ihrem externen Musikplayer.

Regeln Sie Ihr externes Gerät auf maximale Lautstärke und regeln Sie anschließend die normale Lautstärke am TECHNIRADIO 5 IR BT. Ist die Lautstärke am externen Gerät zu leise geregelt, kann es zu Störgeräuschen kommen.

11 Bluetooth-Betrieb

Im Bluetooth-Modus können Sie Musik von einem verbundenen Smartphone oder Tablet über die Lautsprecher des TECHNIRADIO 5 IR BT wiedergeben. Hierzu müssen zuerst beide Geräte miteinander „gekoppelt“ werden.

11.1 Bluetooth-Betrieb einschalten

Wechseln Sie durch Drücken der Taste MODE in den Bluetooth-Modus.

Im Display wird [Bluetooth] angezeigt.

Beim erstmaligen Einschalten muss zuerst ein externes Gerät (Smartphone/Tablet) gekoppelt werden.

Wurde bereits ein externes Gerät gekoppelt, welches sich in Reichweite befindet, wird die Verbindung automatisch hergestellt. Je nach verbundenem Gerät, startet die Musikwiedergabe eventuell automatisch.

11.2 Externes Gerät koppeln

Um ein externes Gerät, z. B. ein Smartphone oder Tablet mit dem TECHNIRADIO 5 IR BT zu koppeln, gehen Sie folgendermaßen vor:

Wechseln Sie in den Bluetooth-Modus.

Im Display erscheint [Bluetooth] und [Bitte koppeln].

Starten Sie nun an Ihrem externen Gerät die Suche nach Bluetooth-Geräten in der Nähe. Eventuell müssen Sie die Bluetooth-Funktion an Ihrem externen Gerät erst aktivieren.

Wie Sie die Bluetooth-Funktion an Ihrem externen Gerät aktivieren und eine Suche durchführen, entnehmen Sie bitte der Bedienungsanleitung Ihres externen Gerätes.

Während des Koppel-Vorganges sollten sich beide Geräte innerhalb von 10cm befinden.

In der Liste der gefundenen Bluetooth Geräte an Ihrem externen Gerät sollte nun der Eintrag TECHNIRADIO 5 BT erscheinen. Tippen Sie darauf, um den Koppel-Vorgang abzuschließen. Ist der Koppelvorgang erfolgreich abgeschlossen, ertönt ein Signalton.

Sie können nun die Musikwiedergabe an Ihrem externen Gerät starten.

Je nach Bluetooth-Protokoll Ihres externen Gerätes, können Sie die Musikwiedergabe über die Wiedergabetasten steuern.

Wiedergabe/Pause - Tasten

Nächster Titel - Taste

Vorheriger Titel - 2x Taste

Titel von Anfang - Taste

Wiedergabe beenden - Taste

Alternativ können Sie die Wiedergabesteuerung der Musik-App Ihres externen Gerätes verwenden.

Wenn keine Wiedergabe erfolgt bzw. kein Gerät gekoppelt wird, schaltet das TECHNIRADIO 5 IR BT nach ca. 15 Minuten in den Standby-Modus.

12 Weitere Funktionen

12.1 Sleep-Timer

Durch den Sleep-Timer schaltet das TECHNIRADIO 5 IR BT nach der eingestellten Zeit automatisch in Standby.

Wählen Sie im Hauptmenü > Systemeinstellungen > Sleep und drücken Sie den Select/Snooze Drehregler.
Wählen Sie mit dem Select/Snooze Drehregler einen Zeitraum, nach dem das TECHNIRADIO 5 IR BT ausschalten soll. Sie haben die Wahl zwischen Aus, 10, 15, 30, 45 und 60 Minuten.
Drücken Sie zum Übernehmen der Einstellung den Select/Snooze Drehregler.

Bei aktivem Sleeptimer erscheint im Display ein Mond-Symbol mit der noch zur Verfügung stehenden Zeit.

12.2 Wecker

Der Wecker schaltet das TECHNIRADIO 5 IR BT zur eingestellten Weckzeit ein. Es können 2 Weckzeiten programmiert werden. Als Beispiel erfolgt die Beschreibung der Programmierung von Wecker 1.

12.2.1 Wecker einrichten

Wählen Sie im Hauptmenü > Systemeinstellungen > Wecker und drücken Sie den Select/Snooze Drehregler.
Wählen Sie mit dem Select/Snooze Drehregler einen Wecker, den Sie Einrichten möchten und drücken Sie den Select/Snooze Drehregler.
Anschließend können die einzelnen Weckerparameter eingestellt werden.

Wiederholung

Sie können hier zwischen Aus (Wecker ist ausgeschaltet), Täglich (jeden Tag in der Woche), Einmal, Werktage (Mo. - Fr.) oder Wochenende (Sa. u. So.) wählen. Drücken Sie zum Übernehmen der Einstellung den Select/Snooze Drehregler.

Uhrzeit und Datum

Hier können Sie die Weckzeit und ggf. das Datum eingeben. Wählen Sie zuerst mit dem Select/Snooze Drehregler die Stunden und drücken Sie zum Übernehmen den Select/Snooze Drehregler. Es folgt die Eingabe der Minuten. Übernehmen Sie diese ebenfalls mit dem Select/Snooze Drehregler.

Wurde unter Wiederholung > [Einmal] gewählt, müssen Sie neben der Uhrzeit auch das Datum eingeben.

Modus

Anschließend erfolgt die Eingabe der Quelle. Es stehen SUMMER, Internet Radio, DAB oder FM zur Verfügung. Drücken Sie den Select/Snooze Drehregler zum Übernehmen der Einstellung.

Programm

Haben Sie Internet Radio, DAB oder FM gewählt, können Sie anschließend angeben, ob Sie mit dem zuletzt gehörten Sender geweckt werden wollen, oder mit einem aus Ihrer Favoritenliste.

Lautstärke

Zuletzt können Sie die Weckton-Lautstärke mit dem Select/Snooze Drehregler festlegen. Drücken Sie zum Übernehmen den Select/Snooze Drehregler.

Speichern

Drücken Sie den Select/Snooze Drehregler, um den Wecker zu speichern.

Damit der Wecker ordnungsgemäß funktioniert, muss die Uhrzeit eingelesen werden. Näheres hierzu unter Punkt 13.1.2.

Bei aktivem Wecker erscheint ein Wecker-Symbol im Display.

12.2.2 Wecker nach Alarm ausschalten

Drücken Sie die Taste Standby, um den Wecker auszuschalten.

Möchten Sie die Schlummer-Funktion aktivieren, drücken Sie mehrmals bei aktivem Wecker den Select/Snooze Drehregler.

12.3 Equalizer

Mit dem Equalizer können Sie den Ton Ihren Wünschen entsprechend anpassen.

Wählen Sie im Hauptmenü > Systemeinstellungen > Equalizer und drücken Sie den Select/Snooze Drehregler.
Wählen Sie mit dem Select/Snooze Drehregler eine der zur Verfügung stehenden Equalizer-Voreinstellungen Normal, Mittig, Jazz, Rock, Soundtrack, Klassik, Pop, Nachrichten oder MeinEQ Drücken Sie zum Übernehmen der Auswahl den Select/Snooze Drehregler.

12.3.1 MeinEQ

Wählen Sie im Hauptmenü > Systemeinstellungen > Equalizer > Mein EQ-Einstellung und drücken Sie den Select/Snooze Drehregler.

Wählen Sie mit dem Select/Snooze Drehregler entweder [Höhen], um die Höhen anzupassen oder [Bass], um die Tiefen anzupassen. Drücken Sie anschließend den Select/Snooze Drehregler.

Mit dem Select/Snooze Drehregler können Sie nun einen Wert zwischen -10 und +10 einstellen. Drücken Sie zum Übernehmen der Einstellung den Select/Snooze Drehregler.

13 Systemeinstellungen

13.1 Uhrzeit- und Datumseinstellungen

13.1.1 Zeit und Datum manuell einstellen

Je nach Einstellung der Zeitaktualisierung (Punkt 13.1.2), müssen Sie Uhrzeit und das Datum manuell einstellen.

Wählen Sie im Hauptmenü > Systemeinstellungen > Zeit und Datum und drücken Sie den Select/Snooze Drehregler.
Wählen Sie mit dem Select/Snooze Drehregler Eintrag [Zeit/Datumseinstellung] und drücken Sie den Select/Snooze Drehregler.
Die ersten Ziffern (Tag) des Datums blinken und können mit dem Select/Snooze Drehregler abgeändert werden.
Drücken Sie zum Übernehmen der Einstellung den Select/Snooze Drehregler.
Anschließend blinken die nächsten Ziffern (Monat) des Datums und können ebenfalls wie zuvor beschrieben abgeändert werden.
Drücken Sie nach jeder weiteren Einstellung den Select/Snooze Drehregler, um zur nächsten Einstellung zu springen.
Verfahren Sie bei der Uhrzeit wie zuvor beschrieben.
Nachdem alle Einstellungen vorgenommen wurden und letztmalig der Select/Snooze Drehregler gedrückt wurde, erscheint [Uhrzeit Gespeichert] im Display.

13.1.2 Zeitaktualisierung

Hier können Sie festlegen, ob die Zeitaktualisierung automatisch über DAB+, FM (UKW) oder das Internet erfolgen soll oder ob Sie sie manuell eingeben möchten (Punkt 13.1.1).

Wählen Sie unter Systemeinstellungen > Zeit und Datum den Eintrag [Zeit-Aktualisierung].

Wählen Sie mit dem Select/Snooze Drehregler folgende Optionen:

[Aktualisieren von DAB] (Aktualisierung nur über DAB+) [Aktualisieren von FM] (Aktualisierung nur über UKW) [Aktualisieren von Net] (Aktualisierung über Internet) [Keine Aktualisierung] (Uhrzeit/Datum muss manuell eingegeben werden, siehe Punkt 13.1.1).

Drücken Sie zum Speichern der Einstellung den Select/Snooze Drehregler.

13.1.3 Uhrzeitformat einstellen

Unter Format einstellen können Sie das 12 oder 24 Stunden Format aktivieren.

Wählen Sie mit dem Select/Snooze Drehregler eine der folgenden Optionen:

[24 Stunden]

[12 Stunden]

Drücken Sie zum Speichern den Select/Snooze Drehregler.

13.1.4 Zeitzone einstellen

Unter Zeitzone einstellen können Sie den aktuellen Standort des Gerätes angeben.

Wählen Sie mit dem Select/Snooze Drehregler eine Zeitzone und drücken Sie zum Speichern den Select/Snooze Drehregler.

i Einstellung ist nur sichtbar und relevant, wenn Aktualisierung über das Internet gewählt wurde.

13.1.5 Sommerzeit

Wählen Sie mit dem Select/Snooze Drehregler Sommerzeit > Ein oder > Aus.

i Einstellung ist nur sichtbar und relevant, wenn Aktualisierung über das Internet gewählt wurde.

13.2 Interneteinstellungen

Wählen Sie Systemeinstellungen > Interneteinstellungen, um eine Verbindung zu einem WLAN-Netzwerk herzustellen.

In diesem Menü finden Sie einige Einstellungen und Informationen zur Internetverbindung.

Wählen Sie Netzwerkassistent, um eine WLAN-Verbindung herzustellen.

Der Netzwerkassistent zeigt Ihnen alle in Reichweite befindlichen WLAN-Stationen an. Wählen Sie das ihnen bekannte WLAN-Netz aus und wählen Sie WPS überspringen. Anschließend geben Sie das entsprechende Passwort über die eingeblendete Tastatur ein. Wählen Sie anschließend OK . War das Passwort korrekt, wird nun eine Verbindung zu diesem Netzwerk hergestellt. Ob eine Verbindung besteht, erkennen Sie an den Signalbalken in der Statusleiste des Displays.

Um die Eingabe abzubrechen, wählen Sie . GANCEL Sie sich vertippt, können Sie den zuletzt eingegebenen Buchstaben mit BNSP en.

13.2.1 WPS-Verbindung

Wählen Sie PBC Wlan Aufbau, wenn Ihr Router über die WPS 2.0 Funktion verfügt. Hierdurch wird eine direkte Verbindung zum Router hergestellt, ohne das WLAN Passwort eingeben zu müssen.

Wie Sie WPS an Ihrem Router aktivieren, entnehmen Sie bitte dessen Bedienungsanleitung.

Starten Sie WPS an Ihrem Router, durch drücken der entsprechende Taste.
Drücken Sie, nachdem sie die Funktion PBC Wlan Aufbau aufgerufen haben, erneut den Select/Snooze Drehregler, um die WPS-Verbindung herzustellen.

Sie können die WPS-Funktion auch im Netzwerkassistenten nutzen. Wählen Sie hierzu nach Auswahl eines WLAN-Netzes die Option Taste drücken oder PIN. Ansonsten gelangen Sie mit WPS überspringen zur manuellen Passworteingabe.

Um weitere Informationen zur aktuellen Verbindung anzuzeigen, wählen Sie Einstellungen anzeigen.

Wählen Sie Manuelle Einstellung, wenn Sie die Parameter Ihres Netzwerkes kennen und manuell konfigurieren möchten. Beachten Sie die Hinweise auf dem Display.

Wählen Sie Netzwerkprofil löschen, um nicht mehr benötigte Verbindungseinstellungen zu löschen.

Soll die Netzwerkverbindung im Standby bestehen bleiben, wählen Sie Netzwerkverbindung im Standby erlauben > Ja. Hierdurch erhöht sich jedoch der Stromverbrauch.

13.3 Einrichtungsassistent

Beim ersten Einschalten und nach einer Werkseinstellung, startet der Einrichtungsassistent automatisch.

Wählen Sie zuerst die Displaysprache und, sobald im Display Jetzt ausführen angezeigt wird, > JA.

Wenn Sie NEIN wählen, wird der Assistent beendet und Sie müssen die erforderlichen Einstellungen manuell vornehmen.

Sie werden nun schrittweise durch die Einstellungen geführt.

Wählen Sie unter Zeitformat das gewünschte Anzeigeformat für die Zeitanzeige (Punkt 13.1.3).
Im nächsten Schritt müssen Sie wählen, über welche Quelle die Zeit synchronisiert werden soll (näheres unter Punkt 13.1.2).
Anschließend können Sie eine WLAN-Netzwerkverbindung einrichten. Näheres hierzu unter Punkt 13.2.
Zum Abschließen des Assistenten drücken Sie, wenn im Display [Einrichtungsassistent abgeschlossen] erscheint, den Select/Snooze Drehregler.

13.4 Beleuchtung

Unter Systemeinstellungen > Beleuchtung können Sie für den Betrieb und für Standby die Helligkeit des Displays anpassen. Sie haben jeweils die Wahl zwischen Hoch, Medium und Niedrig. Bestätigen Sie die Auswahl durch drücken des Select/Snooze Drehregler. Unter Auto-Dim kann die Zeit eingestellt werden, nach der das Display automatisch gedimmt wird.

13.5 Sprache

Unter Systemeinstellungen > Sprache können Sie die Systemsprache ändern. Bestätigen Sie die Auswahl durch drücken des Select/Snooze Drehregler.

13.6 Werkseinstellung

Wählen Sie Systemeinstellungen > Werkseinstellung, um das TECHNIRADIO 5 IR BT in den Auslieferungszustand zu versetzen. Das Aufrufen der Werkseinstellung setzt alle Änderungen und Einstellungen, die sie gemacht haben, zurück!

13.7 Info

Unter Systemeinstellungen > SW-Version wird Ihnen die aktuell Installierte Software-Version angezeigt.

13.8 Software update

Die Software des TECHNIRADIO 5 IR BT kann über das Internet aktualisiert werden.

Wählen Sie Auto-Update um das periodische Prüfen auf eine neue Software Version Ein- oder Auszuschalten.
Wählen Sie Jetzt prüfen, um mit der Überprüfung auf eine neu Software zu beginnen.

Wird eine neue Software installiert, darf das Gerät nicht ausgeschaltet oder vom Stromnetz getrennt werden. Dies kann zu Beschädigungen führen.

Wenn ein Software-Update gefunden wurde, befolgen Sie die Hinweise auf dem Display.

Um Software-Updates zu finden und zu laden muss das Gerät mit dem Internet verbunden sein. Schalten Sie das Gerät während dem Updateprozess nicht aus und trennen Sie es nicht vom Stromnetz!

14 Gerät reinigen

WARNUNG!

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor dem Reinigen Netzteil ziehen.

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

15 Fehlersuchhilfen

Symptom Mögliche Ursache/Abhilfe
Es wird kein Radiosender empfangen. Das	Gerät befindet sich nicht im Radio-Modus. Taste MODE drücken.
Es wird kein DAB-Signal empfangen. Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die Antenne neu aus.Probieren Sie, andere Sender zu empfangen.
Der Ton ist schwach oder von schlechter Qualität.	Andere Geräte, z. B. Fernseher stören den Empfang. Stellen Sie das Gerät weiter entfernt von diesen Geräten auf.
	Die Antenne ist nicht ausgezogen oder ausgerichtet. Ziehen Sie die Antenne aus. Drehen Sie die Antenne, um den Empfang zu verbessern.
Gerät lässt sich nicht einschalten. Überprüfen Sie das Netzteil.
Es ist kein Ton zu hören. Erhöhen Sie die Lautstärke. Ziehen Sie den Kopfhörer-Stecker aus dem Gerät, wenn Sie über Lautsprecher hören möchten. Ggf. ist die falsche Quelle gewählt worden.
Es ist ein Störgeräusch zu hören. In der Nähe des Gerätes sendet ein Mobiltelefon oder ein anderes Gerät störende Radiowellen aus. Entfernen Sie das Mobiltelefon oder das Gerät aus der Umgebung des Gerätes.
Es treten andere Bedienungsstörungen, laute Geräusche oder eine gestörte Display-Anzeige auf.	Elektronische Bauteile des Gerätes sind gestört. Ziehen Sie den Netzstecker. Lassen Sie das Gerät ca. 10 Sek. von der Stromquelle getrennt. Schließen Sie das Gerät erneut an.
Das Display schaltet sich nicht ein. Gerät ausschalten. Netzstecker ziehen, wieder einstecken, Gerät einschalten. Einstellung Displayhelligkeit prüfen.

16 Technische Daten

Stromversorgung DC 8 V, 2 A
WLAN 802.11 b/g/n.	WEP und WPA/WPA2 Verschlüsselung
WLAN-Frequenzen und Sendeleistung 2,4	12 ~ 2,472 GHz (802.11 b/g/n)1,5dB
BluetoothFrequenzen und Sendeleistung	V 5.02402~2480 Mhz8dBm
Empfangsfrequenzen DAB: Band III, 174 MHz - 240 MHzFM: 87.5 MHz - 108 MHz
Musikleistung 2 x 5W RMS
Stromverbrauch Betrieb (max): < 15 W	Standby: < 2 W
Umgebungsbedingungen Betrieb 5 - 35 °C
Abmessungen 270 x 114 x 188 mm
Gewicht 1,7 Kg

Technische Daten des mitgelieferten Netzteils

Hersteller TechniSat Digital GmbH, TechniPark,D-54550 Daun/Eifel
Modellkennung OBL-0802000E
Eingangsspannung AC 100 - 240 V
Eingangswechselstromfrequenz 50/60 Hz
Ausgangsspannung	DC 8,0 V
Ausgangsstrom	2,0 A
Ausgangsleistung	16,0 W
Durchschnittliche Effizienz im Betrieb	85,2 %
Effizienz bei geringer Last (10%)	74,9 %
Leistungsaufnahme bei Nulllast	0,06 W

Die Abmessungen sind ungefähre Werte.

17 Notizen

Alles zu Ihrem TechniSat Produkt in einer App.

Mit der INFODESK-App von TechniSat können Sie sich Bedienungsanleitungen, Kataloge, Prospekte und informative Produktvideos bequem und schnell auf dem Smartphone oder Tablet ansehen.

INFODESK QR-Code scannen und App kostenfrei für iOS oder Android herunterladen.

www.technisat.de/infodesk

TechniSat Digital GmbH ist ein Unternehmen der Techniropa Holding GmbH und der LEPPER Stiftung. TechniPark · Julius-Saxler Straße 3 · 54550 Daun/Eifel

TechniSat

7791
