Produkttyp	DAB+/UKW Stereoradio mit Bassreflex-Holzgehäuse
Marke	TechniSat
Modell	DIGITRADIO 305 Klassik Edition
Abmessungen (B x H x T)	362 mm x 197 mm x 138 mm
Gewicht	ca. 2,5 kg
Stromversorgung	AC 100-240 V, 50/60 Hz; Ausgang DC 12 V, 1000 mA
Leistungsaufnahme	Betrieb max. 12 W, Standby < 1 W
Ausgangsleistung	2 x 5 W RMS
Empfangswege	DAB/DAB+ (Band III) und UKW (87,5 – 108 MHz)
Antenne	Verschraubte DAB/UKW-Teleskopantenne
Speicherplätze	10 DAB+ (1 fest belegt für Klassik Radio) + 10 UKW
Weckfunktion	2 programmierbare Wecktimer; Weckquellen: DAB+, UKW, Summer
Display	Dimmbar (3 Stufen: Hoch, Mittel, Niedrig)
Anschlüsse	Kopfhörer 3,5 mm Klinke, AUX-Eingang 3,5 mm Klinke, Update-Buchse
Fernbedienung	IR-Fernbedienung (Reichweite ca. 5 m), inkl. 2x AAA-Batterien
Lieferumfang	DigitRadio 305, Steckernetzteil, Fernbedienung mit Batterien, Bedienungsanleitung
Equalizer	Bass- und Höhenanpassung von -3 bis +3
Besondere Merkmale	Direktwahltaste für Klassik Radio, Sleep-Timer, manuelle/automatische Sendersuche, RDS
Gehäusematerial	Holz (Bassreflex-Gehäuse)
Sicherheitszertifikate	CE-Kennzeichnung, Konformität mit EU-Richtlinien

Häufig gestellte Fragen - DIGITRADIO 305 Klassik Edition TECHNISAT

Wie schalte ich das Gerät ein?

Drücken Sie die Taste Ein/Standby am Gerät oder auf der Fernbedienung. Das Gerät startet im zuletzt gewählten Modus.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Lautstärkeregler am Gerät oder drücken Sie die Tasten VOL -/+ auf der Fernbedienung. Die Lautstärke wird als Balken im Display angezeigt.

Wie kann ich einen Sendersuchlauf für DAB+ starten?

Drücken Sie im DAB-Modus die Taste SCAN am Gerät oder auf der Fernbedienung. Das Gerät führt einen vollständigen Suchlauf durch und speichert alle gefundenen Sender.

Wie kann ich einen Sender auf eine Direktwahltaste speichern?

Stellen Sie den gewünschten Sender ein, halten Sie dann eine der Direktwahltasten (1-4 am Gerät, 1-10 auf der Fernbedienung) gedrückt, bis 'Programm x gesp.' im Display erscheint.

Wie stelle ich den Wecker ein?

Drücken Sie die Taste Wecker 1 oder Wecker 2. Folgen Sie dem Assistenten: Wecker ein/aus, Uhrzeit, Dauer, Quelle (DAB+, UKW oder Summer), Wiederholung und Lautstärke einstellen. Bestätigen Sie jeden Schritt mit SELECT.

Wie kann ich die Displayhelligkeit ändern?

Drücken Sie MENU, wählen Sie Display > Helligkeit. Wählen Sie zwischen Betrieb und Standby und stellen Sie die Helligkeit auf Hoch, Mittel oder Niedrig ein.

Wie ändere ich die Sprache des Geräts?

Drücken Sie MENU, wählen Sie Sprache. Sie können zwischen Deutsch, Englisch, Französisch, Italienisch, Norwegisch, Schwedisch, Dänisch und Finnisch wählen. Bestätigen Sie mit SELECT.

Was tun, wenn kein Empfang möglich ist?

Überprüfen Sie die Position der Teleskopantenne und ziehen Sie sie vollständig aus. Versuchen Sie, das Gerät näher am Fenster aufzustellen. Starten Sie einen erneuten Suchlauf. Bei DAB+ kann die Signalstärke über die INFO-Taste angezeigt werden.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Drücken Sie MENU, wählen Sie Werkseinstellung. Bestätigen Sie mit Ja. Alle gespeicherten Sender werden gelöscht und das Gerät startet einen neuen Suchlauf.

Kann ich externe Geräte anschließen?

Ja, schließen Sie ein Audiokabel (3,5 mm Klinke) an den AUX-Eingang auf der Rückseite an. Wählen Sie dann mit der MODE-Taste den Modus AUX. Die Wiedergabe erfolgt über die Lautsprecher des Radios.

BEDIENUNGSANLEITUNG DIGITRADIO 305 Klassik Edition TECHNISAT

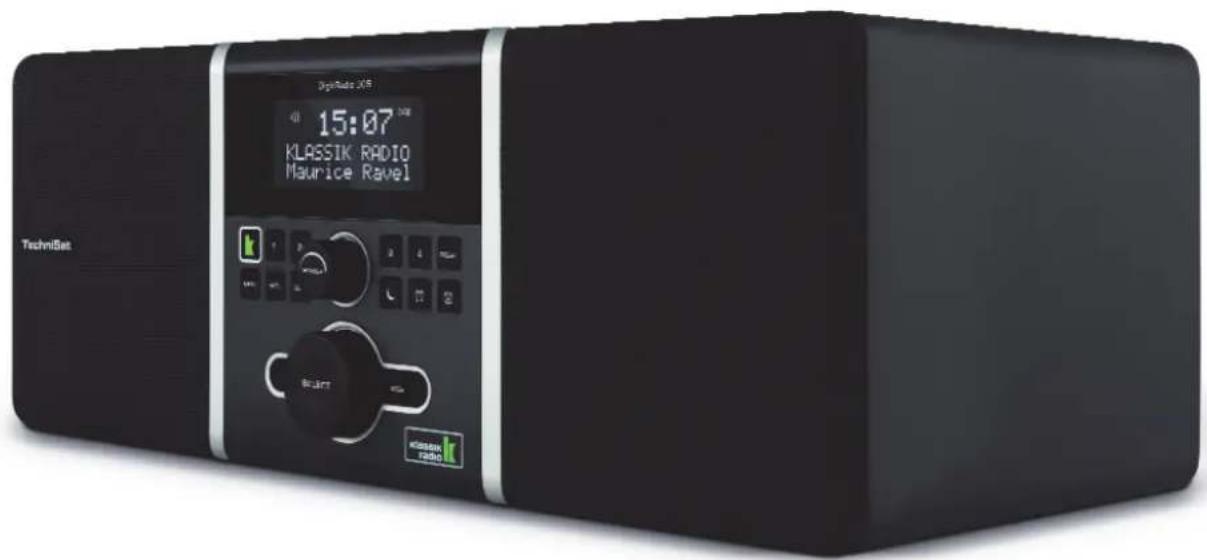

DAB+/UKW-Stereoradio mit Bassreflex-Holzgehäuse und Direktwahltaste für den DAB+ Sender Klassik Radio

1 Abbildungen

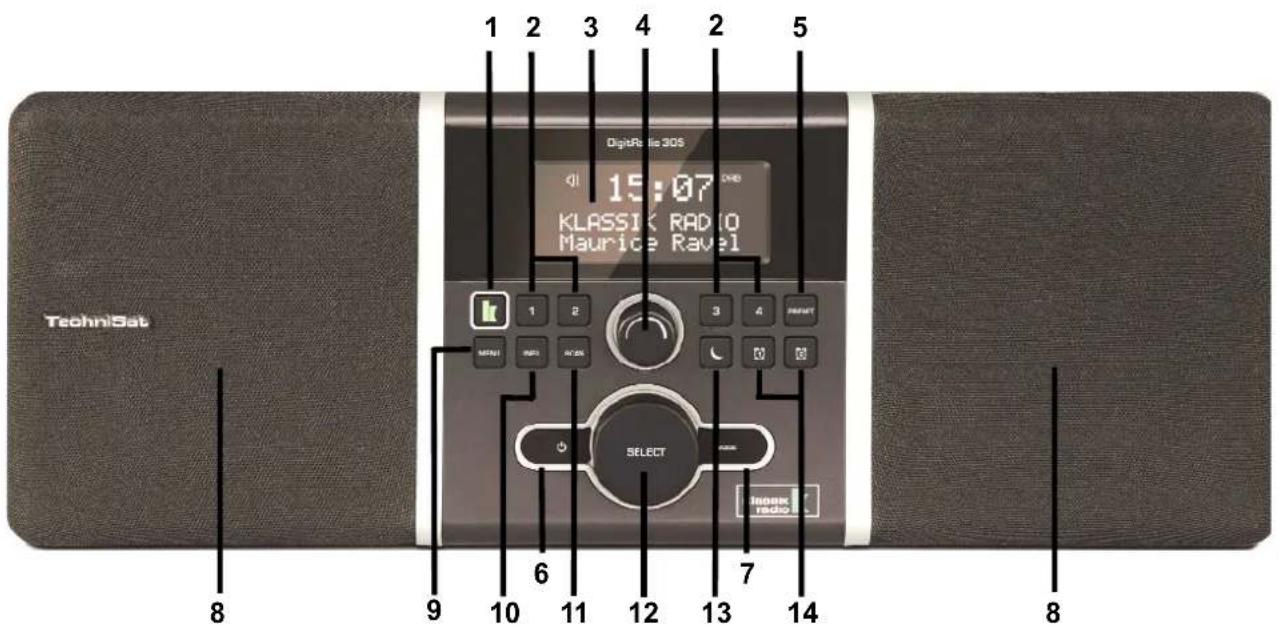

1.1 Frontansicht

1 Klassik Radio Taste (fix vergeben)
2 Direktwahltasten
3 Display
4 Lautstärkenregler
5 PRESET
6 EIn/Standby
7 MODE
8 Lautsprecher
9 MENU
10 INFO
11 SCAN
12 SELECT
13 Sleep
14 Wecker 1/2 Tasten

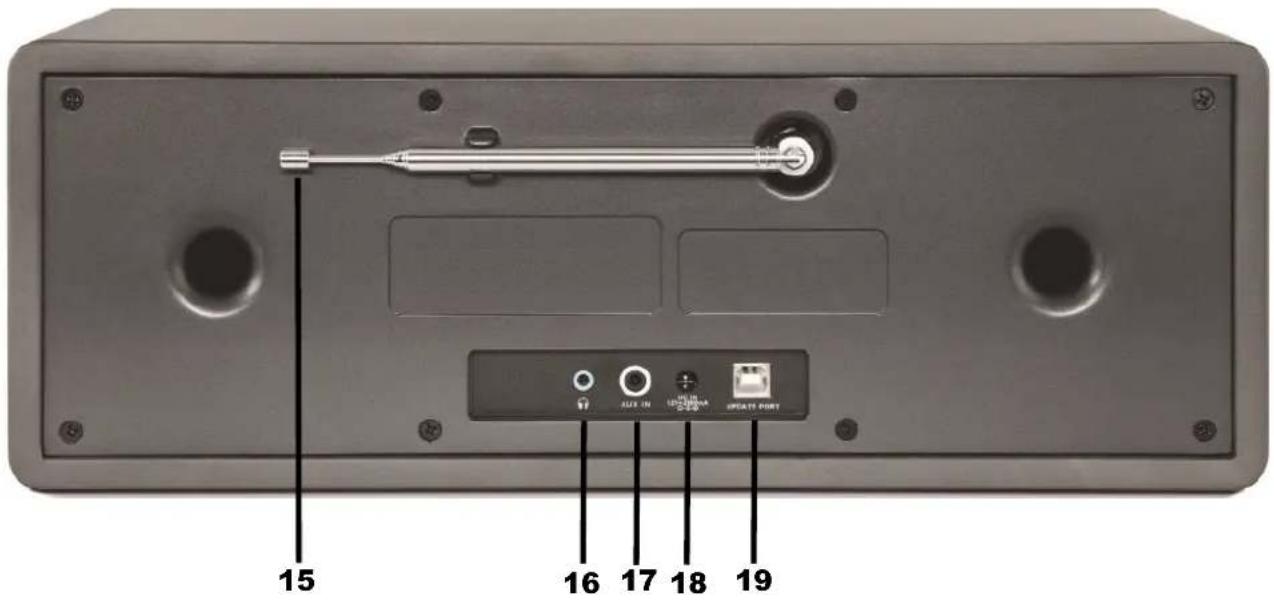

1.2 Rückansicht

15 Teleskopantenne (aufgeschraubt)
16 Kopfhöreranschluss
17 AUX-Eingang
18 Netzteilbuchse
19 UPDATE-Buchse

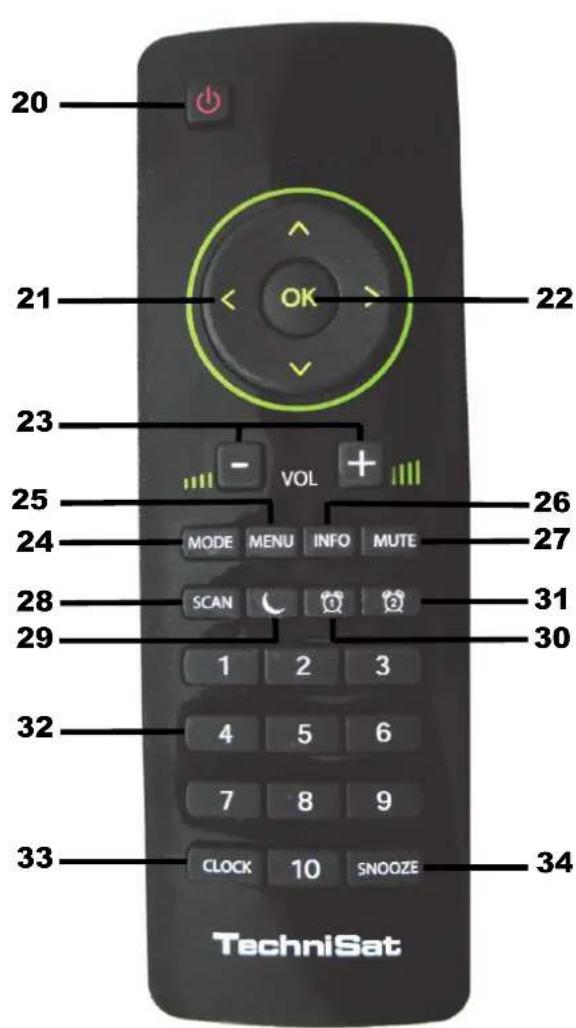

1.3 Fernbedienung

20 Ein/Standby
21 Pfeiltasten <>
22 OK
23 Lautstärke VOL -/+
24 MODE
25 MENU
26 INFO
27 MUTE
28 SCAN
29 Sleep
30 Wecker 1
31 Wecker 2
32 Direktwahl-Tasten
33 CLOCK
34 SNOOZE

2 Inhaltsverzeichnis

1 Abbildungen ....2

1.1 Frontansicht 2

1.2 Rückansicht 3

1.3 Fernbedienung 4

2 Inhaltsverzeichnis ....5

3 Vorwort 7

3.1 Die Zielgruppe dieser Bedienungsanleitung ....7

3.1.1 Bestimmungsgemäßer Gebrauch ....7

3.2 Gestaltungsmerkmale dieser Bedienungsanleitung 7

3.3 Wichtige Hinweise 7

3.3.1 Sicherheit 7

3.3.2 Entsorgung 9

3.3.3 Rechtliche Hinweise ....10

3.3.4 Richtlinien ....11

3.3.5 Servicehinweise 11

4 Aufstellen des Gerätes .....12

4.1 Fernbedienung 12

5 Beschreibung des DigitRadio 305 ....13

5.1 Der Lieferumfang 13

5.2 Die besonderen Eigenschaften des DigitRadio 305 .....13

5.3 DigitRadio 305 zum Betrieb vorbereiten ....13

5.3.1 Steckernetzteil anschließen 13

5.3.2 Antennenempfang verbessern .....14

5.3.3 Kopfhörer benutzen 14

5.3.4 Externe Tonquelle anschließen 14

5.3.5 Batterien einlegen 14

5.4 Allgemeine Geräte- Funktionen 15

5.4.1 Gerät Einschalten 15

5.4.2 Erstinbetriebnahme 15

5.4.3 Lautstärke einstellen 16

5.4.4 DAB-/UKW-Betrieb oder AUX-Eingang wählen 16

5.4.5 Displayanzeigen aufrufen 16

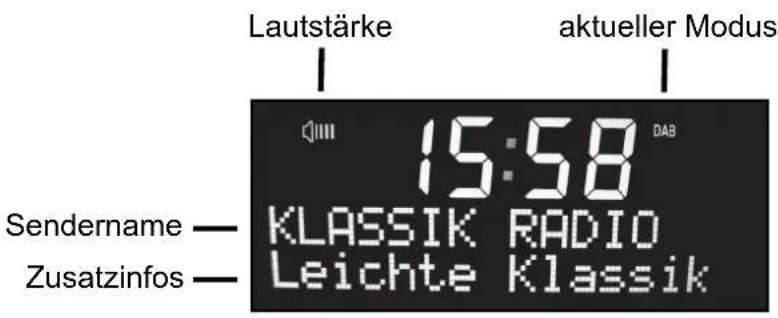

5.4.6 Display-Anzeige 17

5.4.7 Gerät ausschalten 17

5.4.8 Sleeptimer 17

5.4.9 Gerät mit der Fernbedienung bedienen 17

5.4.10 Stummschaltung Einschalten .....17

5.4.12 Update Anschluß 17

5.4.13 Antenne 17

6 Menünavigation ....18

7 Die DAB-Funktion ....19

7.1 Was ist DAB+ 19

7.1.1 Datenkomprimierung 19
7.1.2 Audio Stream 19
7.2 DAB Radioempfang ..... 19
7.3 Suchlauf durchführen 19
7.4 Manuelle Sendersuche DAB .....20
7.5 Sender wählen ....20
7.6 DAB-Sender speichern .....20
7.6.1 Anwählen der programmierten Stationen .....20
7.6.2 Löschen einer Programmplatz-Speicherung .....21

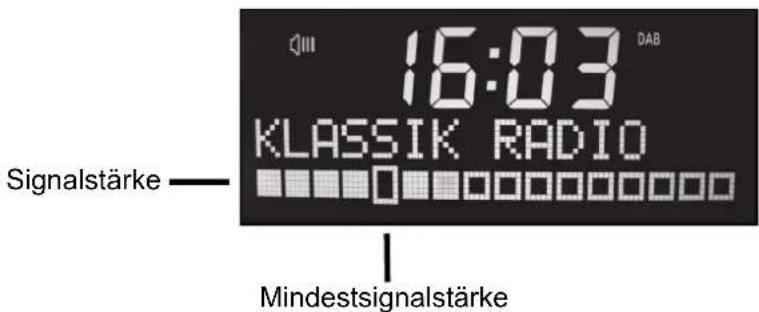

7.7 Signalstärke ....21
7.8 Lautstärkeanpassung einstellen .....22
7.9 Inaktive Sender löschen 22

8 UKW-Betrieb ....23

8.1 Radiobetrieb Einschalten .....23
8.2 UKW-Empfang mit RDS- Informationen .....23
8.3 Automatische Senderwahl .....23
8.4 Manuelle Senderwahl .....23
8.5 Suchlauf Empfindlichkeit einstellen .....23
8.6 Mono/Stereo einstellen .....24
8.7 Wie Sie UKW-Sender speichern .....24
8.7.1 Anwählen der programmierten Stationen .....24
8.7.2 Löschen einer Programmplatz-Speicherung .....24

9 Menüeinstellungen .....25

9.1 Equalizer .....25
9.2 Uhrzeit .....25

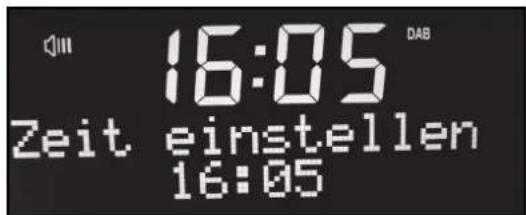

9.2.1 Uhrzeit/Datum manuell einstellen .....25
9.2.2 Automatisch Updaten .....26
9.2.3 Uhrzeitformat einstellen .....26
9.2.4 Datumsformat einstellen .....26
9.3 Displaybeleuchtung einstellen .....26
9.4 Sprache .....27
9.5 Gerät auf Werkseinstellung zurücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
9.6 Software Update .....27
9.7 Software-Version 27

10 Wecker 28

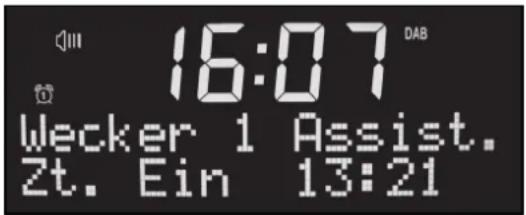

10.1 Wecktimer einstellen .....28
10.2 Wecker nach Alarm ausschalten .....29
10.3 Wecker komplett ausschalten .....29

11 Wie Sie das Gerät reinigen ....30

12 Fehler beseitigen ....31

13 Technische Daten / Herstellerhinweise ....31

3 Vorwort

Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch Ihres Radio-Systems, im folgenden DigitRadio oder Gerät genannt.

3.1 Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt.

3.1.1 Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von DAB/UKW- Radiosendungen entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

3.2 Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können sie leicht feststellen, ob es sich um normalen Text,

• Aufzählungen oder

  Handlungsschritte
  handelt.

3.3 Wichtige Hinweise

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um jegliche Sicherheitsrisiken auszuschließen, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

Achtung - Kennzeichnet einen wichtigen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten.

Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine im Zusammenhang stehende und evtl. zu beachtende andere Funktion mit Hinweis auf den entsprechenden Punkt der Anleitung.

3.3.1 Sicherheit

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

⚠️ Öffnen Sie niemals das Gerät!
Das Berühren Spannung führender Teile ist lebensgefährlich!

Ein eventuell notwendiger Eingriff darf nur von geschultem Personal vorgenommen werden.

Das Gerät darf nur in gemäßigtem Klima betrieben werden.

Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warme Räume nicht sofort Einschalten; Temperaturausgleich abwarten.
Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service.
Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen am Gehäuse sowie bei eingedrungener Flüssigkeit das Gerät ausschalten und den Service verständigen.
Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.

Bei Gewitter sollten Sie das Gerät vom Steckernetzteil trennen und dieses aus der Steckdose entnehmen. Überspannung kann das Gerät beschädigen.

⚠ Vorsicht im Umgang mit dem Netzadapter!

Das Gerät darf nur an eine Netzspannung von 100 V-240 V\~, 50/60 Hz angeschlossen werden.

Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.

⚠️ Verwenden Sie nur das mitgelieferte Netzteil.

Der Netzstecker darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist.

Wenn das Netzkabel defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.

Beim Abziehen des Steckers von der Steckdose am Stecker ziehen - nicht am Kabel.

⚠ Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.

Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.

Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

⚠ Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.

Das Gerät bleibt auch in ausgeschaltetem Zustand Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Stecker, nicht am Kabel.

⚠ Hören Sie Musik oder Radio nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
⚠️ Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Es ist verboten Umbauten am Gerät vorzunehmen.
⚠️ Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.

Umgang mit Batterien

Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen! Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkinder unerreichbar auf.
⚠️ Normale Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, nicht zerlegt, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
⚠️ Wechseln Sie schwächer werdende Batterien rechtzeitig aus.
⚠ Batteriekontakte und Gerätekontakte vor dem Einlegen reinigen.
⚠️ Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
⚠️ Bei falsch eingelegter Batterie besteht Explosionsgefahr!
Versuchen Sie nicht, die Batterie wieder aufzuladen, zu zerlegen, auf eine Temperatur von über 100°C zu erhitzen oder zu verbrennen.
Entsorgen Sie verbrauchte Batterien sofort. Ersetzen Sie Batterien nur durch Batterien des richtigen Typs und der richtigen Modellnummer
⚠ Vorsicht! Batterien keinen extremen Bedingungen aussetzen.
⚠️ Nicht auf Heizkörpern ablegen, nicht direkter Sonnenstrahlung aussetzen!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.
⚠️ Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.

3.3.2 Entsorgung

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das -Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.

Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der

Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen.

Batterien unterliegen der Europäischen Richtlinie 2006/66/EG. Diese dürfen nicht mit dem normalen Hausmüll entsorgt werden.

3.3.3 Rechtliche Hinweise

i Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.
Änderungen und Druckfehler vorbehalten. Stand 12/16 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.
i DigitRadio 305 und TechniSat sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

Julius-Saxler-Straße 3

54541 Daun

www.technisat.de

3.3.4 Richtlinien

Hiermit erklärt TechniSat, dass sich das Gerät DigitRadio 305 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/35/EU, 2014/30/EU und 2014/53/EU befindet.

Die vollständige Konformitätserklärung kann unter folgender Adresse gefunden werden:

https://www.technisat.com/de_DE/Konformitaetserklaerung/352-687/?productID=10992

CE

3.3.5 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf.

Achtung! Sollte es mit diesem Gerät zu einem Problem kommen, wenden Sie sich bitte zunächst an unsere Technische Hotline:

Mo. - Fr. 8:00 - 20:00

03925/92201800

Für eine eventuelle erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

4 Aufstellen des Gerätes

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.

Achtung!:

Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.
Die Lüftungsschlitze der Rückwand und den Seiten müssen stets frei bleiben. Sie dürfen nicht durch Gardinen, Decken oder Zeitungen verdeckt werden
Stellen Sie das Gerät nicht in der Nähe von Wärme- quellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.
Beachten Sie, dass die Gerätefüße u.U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät.
Sie dürfen das Gerät nur in waagerechter Position betreiben. Nicht im Freien verwenden!
Halten Sie das Gerät von Geräten fern, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transformatoren).
Stellen Sie keine schweren Gegenstände auf das Gerät.
Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie es in Betrieb nehmen.
Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
Stellen Sie sicher, dass das Netzkabel oder der Stecker immer leicht zugänglich sind, so dass Sie das Gerät schnell von der Stromversorgung trennen können!
Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen! Die Steckdose sollte möglichst nah am Gerät sein.
Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!
Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!
Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker.
Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.
Zu hohe Lautstärke, besonders bei Kopfhörern, kann zu Gehörschäden führen.

4.1 Fernbedienung

Wenn das Gerät längere Zeit nicht betrieben wird, entnehmen Sie alle Batterien, da diese auslaufen und das Gerät beschädigen können.

5 Beschreibung des DigitRadio 305

5.1 Der Lieferumfang

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

1x DigitRadio 305,
1x Steckernetzteil,
1x Fernbedienung mit Batterien,
1x Bedienungsanleitung.

5.2 Die besonderen Eigenschaften des DigitRadio 305

Das DigitRadio 305 besteht aus DAB+/UKW-Empfänger mit AUX-Eingang und Weckfunktion.

Mit dem Digitalradio steht ein neues digitales Format zur Verfügung, durch welches man kristallklaren Sound ohne Rauschen hören kann.

- Das DigitRadio 305 besitzt eine

Klassik Radio-Taste zur direkten Anwahl des

Radiosenders Klassik Radio.

• Sie können bis zu 10 DAB und UKW Sender speichern.
• Das Gerät verfügt über 2 Weckfunktionen sowie eine Einschlaffunktion.
• Sie können wählen, ob Sie mit DAB-, UKW-Radio oder Summer geweckt werden möchten.
• Das Gerät verfügt über einen stereo Kopfhörerausgang.

Das Display kann gedimmt werden (3 Stufen).

Sie können externe Quellen mit dem Gerät wiedergeben

5.3 DigitRadio 305 zum Betrieb vorbereiten

5.3.1 Steckernetzteil anschließen

Schließen Sie das Gerät mit dem mitgelieferten Steckernetzteil an das Stromnetz an.

Zur Stromversorgung des Gerätes zuerst das Kabel des Netzteils in die Buchse DC 12V am Gerät stecken und dann den Netzstecker in die Steckdose stecken.
Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.
Nach erstmaliger Herstellung des Netzanschlusses erscheint : Willkommen zu Digital Radio.
⚠️ Verwenden Sie nur das mitgelieferte Netzteil.
Ziehen Sie bei Nichtverwendung den Stecker aus der Steckdose. Ziehen Sie am Stecker und nicht am Kabel.
Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.
Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät.

5.3.2 Antennenempfang verbessern

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der angebrachten DAB-/UKW-Teleskopantenne kann ein ausgezeichneter Empfang erzielt werden.

Ziehen Sie die angebrachte Teleskopantenne komplett aus.

Wichtig ist oft die exakte Ausrichtung der DAB-Antenne, insbesondere in den Randgebieten des DAB-Empfangs. Im Internet kann man z.B. unter "www.digitalradio.de" die Lage des nächstgelegenen Sendemastes schnell ausfindig machen.
i Starten Sie den ersten Suchlauf an einem Fenster in Richtung des Sendemastes.
Bei schlechtem Wetter kann der DAB-Empfang nur eingeschränkt möglich sein.
Mittels der Signalstärkeanzeige im Display (INFO-Taste mehrfach drücken), können Sie die optimale Antennenausrichtung und ggf. den besten Aufstellplatz finden.

5.3.3 Kopfhörer benutzen

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Gerätelautstärke auf minimale Lautstärke. Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschließen, ist der Gerätelautsprecher stumm geschaltet.

Verwenden Sie nur Kopfhörer mit 3,5 mm stereo Klinkenstecker.
Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse auf der Rückseite (16) des Gerätes. Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer.
Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes.

5.3.4 Externe Tonquelle anschließen

Sie können den Ton eines externen Gerätes (z. B. MP3-Player, CD-Player) über die Lautsprecher des Gerätes wiedergeben.

Schließen Sie ein Audiokabel (3,5 mm Klinke) des Audioausgangs Ihres externen Gerätes an den AUX-Eingang auf der Geräterückseite (17) an.

5.3.5 Batterien einlegen

Schieben Sie den Batteriefachdeckel an der Rückseite der Fernbedienung auf. Legen Sie zwei Batterien der Größe "AAA" (Micro), 1,5 V, unter Beachtung der vorgegebenen Polarität in das Batteriefach ein. Batterien im Lieferumfang enthalten.

Schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet.

Wechseln Sie schwächer werdende Batterien rechtzeitig aus.
⚠️ Wechseln Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen.
⚠️ Wenn das Gerät längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
Wichtiger Hinweis zur Entsorgung: Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

5.4 Allgemeine Geräte- Funktionen

5.4.1 Gerät Einschalten

Mit der Taste Ein/Standby am Gerät oder auf der Fernbedienung können Sie das Gerät einschalten.

5.4.2 Erstinbetriebnahme

Bei der ersten Inbetriebnahme sowie nach Aufruf der Werkseinstellung und anschließendem Einschalten, startet automatisch die Sendersuche nach DAB-Radiosendern.

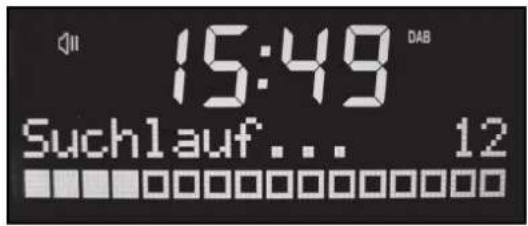

Während des Suchlaufs zeigt die Displayinformation den Fortschritt an sowie die Anzahl der gefundenen Radiostationen.

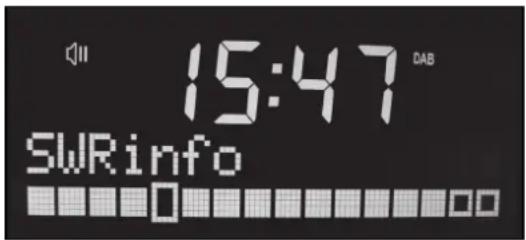

Nach Beendigung des Sendersuchlaufs wird die erste Station in alphanumerischer Reihenfolge angezeigt und automatisch wiedergegeben.
Falls keine Sender gefunden wurden, konnte kein Signal empfangen werden. Verändern Sie in dem Fall den Standort des Gerätes und/oder die Lage der Teleskopantenne und führen Sie den Sendersuchlauf erneut durch.

5.4.3 Lautstärke einstellen

Stellen Sie die Lautstärke mit dem Lautstärkeregler am Gerät oder den Tasten VOL -/+ (23) auf der Fernbedienung ein. Die eingestellte Lautstärke wird im Display mittels Balken angezeigt.

• leiser
• lauter

5.4.4 DAB-/UKW-Betrieb oder AUX-Eingang wählen

Drücken Sie die Taste MODE am Gerät oder auf der Fernbedienung, um zwischen dem DAB/ FM Betrieb oder AUX-Eingang zu wechseln.

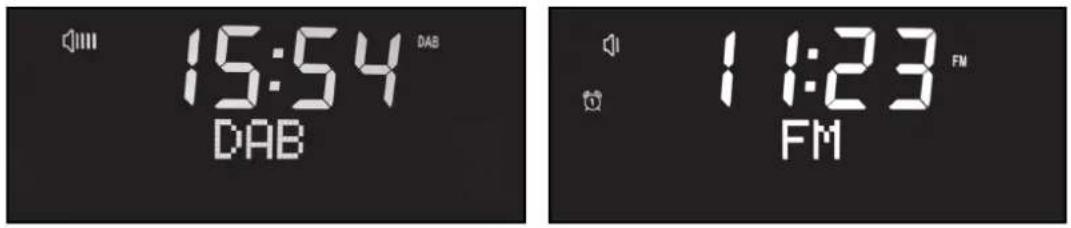

Beim Wechsel der Betriebsmodi wird Ihnen der neu ausgewählte Modus dargestellt.

5.4.5 Displayanzeigen aufrufen

Durch mehrmaliges Drücken der Taste INFO am Gerät oder auf der Fernbedienung, während Sie DAB oder FM wiedergeben, können Sie folgende Informationen einblenden und durchschalten:

DAB-Betrieb:

DLS: durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. bereitstellen Titel

Künstler

Signalstärke

Programmtyp

RT Radiotext (falls ausgesendet)

PTY - Programmtyp

Frequenz

Mono/Stereo

Uhrzeit

Datum

5.4.6 Display-Anzeige

Je nach gewählter Funktion/Quelle, kann die dargestellte Displayanzeige abweichen. Beachten Sie die Hinweise auf dem Display.

5.4.7 Gerät ausschalten

Mit der Taste Ein/Standby am Gerät oder auf der Fernbedienung können Sie das Gerät in Standby schalten, die Uhrzeit und Datum erscheint.

5.4.8 Sleeptimer

Sie können den Sleeptimer in Schritten von Aus, 15, 30, 45, 60, 90 Minuten den Zeitraum einstellen, nach dem sich das Gerät in jeder Betriebsart in Standby schaltet.

Drücken Sie dazu die Taste Sleep am Gerät oder auf der Fernbedienung wiederholt, im Display wird die jeweils verbleibende Spielzeit dargestellt.

5.4.9 Gerät mit der Fernbedienung bedienen

Mit der Infrarot-Fernbedienung können Sie die wichtigsten Funktionen des Gerätes bequem vom Sitzplatz aus bedienen. Bei der Bedienung des Gerätes mit der Fernbedienung beachten Sie bitte folgende Punkte:

Die Fernbedienung auf den Fernbedienungs-Empfänger an der Gerätefront richten.

Es muss Sichtverbindung zwischen Sender und Empfänger gewährleistet sein.

Nimmt die Reichweite der Fernbedienung ab, sollten die Batterien gegen neue ausgewechselt werden.

Die maximale Reichweite beträgt ungefähr 5 Meter frontal vor dem Gerät.

5.4.10 Stummschaltung Einschalten

Sie können die Lautstärke mit einem Tastendruck auf die Taste MUTE abschalten. Lautstärke Stumm erscheint im Display und die Lautstärkebalken hinter dem Lautsprechersymbol verschwinden.

Ein erneutes Drücken der Taste MUTE schaltet die Lautstärke wieder ein.

5.4.12 Update Anschluß

Das DigitRadio 305 verügt eine Update-Buchse (19), welche Servicezwecken dient.

5.4.13 Antenne

Die DAB/UKW-Teleskop-Antenne ist aufgeschraubt und kann mit entsprechendem Werkzeug demoniert werden. Nach der Demontage der Antenne, kann der F-Anschluß z.B. der Verbindung mit einer Antennenanlage dienen.

6 Menünavigation

Die Menü-Navigation kann sowohl mit Fernbedienung, als auch am Gerät durchgeführt werden.

Mit der Fernbedienung erfolgt die Steuerung mit den Tasten MENU, OK, < und >; am Gerät wird dies durch die MENU-Taste und Drehen/Drücken des SELECT Knopfes umgesetzt.

Dabei entspricht das Drehen des SELECT Knopfes am Gerät, den Tasten < und > auf der

Fernbedienung und das Drücken des Knopfes der Taste OK der Fernbedienung.

Das Menü ist aufgeteilt in das jeweilige Untermenü der aktuell gewählten Quelle; * markiert dabei die aktuelle Auswahl.

Drückt man die Taste MENU, gelangt man ins Einstellmenü.

Mit den Tasten < und > können die einzelnen Menüpunkte weiter geblättert werden und durch drücken der Taste OK wählt man den Menüpunkt aus.

Drückt man die Taste MENU erneut, verlässt man den vorher angewählten Menüpunkt.

Menü schließen: durch mehrfaches Drücken der Taste MENU kann das Menü wieder verlassen werden.

7 Die DAB-Funktion

7.1 Was ist DAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können. Anders als bei herkömmlichen Analogradiosendern werden bei DAB mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplexe. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Infos z.B unter www.digitalradio.de oder www.digitalradio.ch.

7.1.1 Datenkomprimierung

Digital Radio macht sich dabei Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefiltert werden. Dies wird ermöglicht, da in einem

digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Tonformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal herausgefiltert werden. Dies führt zur Datenreduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).

7.1.2 Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit lassen sich gewohnte Radioprogramme übertragen und auf der Empfängerseite anhören. Digital Radio bringt Ihnen nicht nur Radio in exzellenter Soundqualität sondern zusätzliche Informationen. Diese können sich auf das laufende Programm beziehen (DLS z. B. Titel, Interpret) oder unabhängig davon sein (z. B. Nachrichten, Wetter, Verkehr, Tipps).

7.2 DAB Radioempfang

Drücken Sie die Taste MODE am Gerät oder auf der Fernbedienung, bis DAB im Display angezeigt wird.

7.3 Suchlauf durchführen

Wie bereits unter Erstinbetriebnahme beschrieben startet das Gerät automatisch bei der ersten Inbetriebnahme einen Suchlauf nach DAB Programmen. Diese automatische Suche können Sie aber auch manuell neu starten ohne auf die Werkseinstellung zurückgreifen zu müssen.

Um einen vollständigen Suchlauf zu starten, schalten Sie in

Modus, dann drücken Sie die Taste MENU am Gerät oder auf der Fernbedienung, der Menüpunkt Vollständiger Suchlauf erscheint, bestätigen Sie den Menüpunkt, durch drücken der Taste OK auf der Fernbedienung oder SELECT am Gerät, der automatische Suchlauf startet.

Alternativ drücken Sie im Fernbedienung.

DAB-Modus die SCAN-Taste am Gerät oder auf der

Der automatische Suchlauf "Vollständiger Suchlauf" scannt alle DAB Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.
Für den Empfang von Digitalradiostationen (DAB-Betrieb) sollte die Antenne, wie unter Punkt 5.3.2 beschrieben, ausgerichtet werden.
Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben.
Wird keine Station gefunden, prüfen Sie die Antenne und verändern Sie ggf. den Aufstellort (Punkt 5.3.2).
Überprüfen Sie, ob in Ihrem Gebiet Digitalradio- Stationen gesendet werden.

7.4 Manuelle Sendersuche DAB

Dieser Menüpunkt dient der Überprüfung der DAB-Kanäle.

Drücken Sie die Taste MENU und wählen Sie durch Drehen von SELECT ., am Gerät, oder entsprechenden Tasten auf der Fernbedienung und OK.

Bestätigen Sie durch Drücken von SELECT.

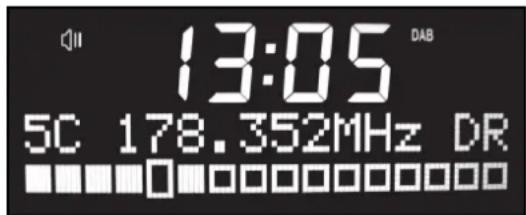

Drehen Sie SELECT, um durch die Kanäle 5A bis 13F und deren Frequenzen zu schalten.

Drücken Sie den Knopf SELECT, um den Kanal zu wählen, der Name des Ensembles und die Signalstärke werden angezeigt.

Damit ist die manuelle Sendersuche beendet.

7.5 Sender wählen

Sie können die gefundenen Sender prüfen/auswählen; dazu auf der Fernbedienung < oder > drücken oder am Gerät entsprechend den SELECT-Knopf drehen.

Um einen Sender auszuwählen, SELECT oder OK drücken.

7.6 DAB-Sender speichern

Der Programm-Speicher kann 10 Stationen im DAB-Bereich speichern.

Die Klassik Radio-Taste wird automatisch nach dem Suchlauf mit dem Sender Klassik Radio belegt und kann nicht anderweitig belegt werden.

i Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

Den gewünschten Sender einstellen.
Drücken Sie eine der Direktwahltasten 1, 2, 3 oder 4 (am Gerät) und halten Sie diese gedrückt bis "Programm x gesp." im Display erscheint. Das Abspeichern mit der Fernbedienung erfolgt auf gleiche Weise, durch gedrückt halten der Tasten 1 bis 10.
Um am Gerät die "übrigen" der 10 Stationen zu belegen, wählen Sie einen Sender, drücken und halten Sie die Taste PRESET, bis Progr. speichern im Display erscheint, wählen Sie durch drehen des SELECT-Knopfes eine Programmspeichernnummer aus und drücken zum Speichern den SELECT-Knopf. Als Bestätigung erscheint "Programm x gesp." im Display.

7.6.1 Anwählen der programmierten Stationen

Die gewünschte Direktwahltaste 1 bis 4, am Gerät, kurz drücken oder auf der Fernbedienung entsprechend die Tasten 1 bis 10. Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint "Programm leer".
Drücken Sie die Taste PRESET am Gerät kurz, im Display erscheint Progr. aufrufen, durch Drehen des SELECT Knopfes können die gespeicherten Sender ausgewählt werden und durch Drücken des Knopfes angewählt.

7.6.2 Löschen einer Programmplatz-Speicherung

Neuen Sender auf jeweiligen Programmplatz speichern.

7.7 Signalstärke

Drücken Sie mehrmals die Taste INFO. Die Signalstärke wird dargestellt.
Die Aussteuerung des Balken zeigt den aktuellen Pegel.

i Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Antenne ggf. wie unter Punkt 5.3.2 beschrieben aus.
Mehrfaches Drücken der INFO-Taste schaltet durch verschiedene Informationen, wie z.B.: DLS, Titel, Künstler, Signalstärke, Programmtyp, Ensemble/Multiplex (Gruppenname), Kanal, Frequenz, Signalfehlerrate, Bitrate in kbps, Tonformat, Uhrzeit, Datum

7.8 Lautstärkeanpassung einstellen

Die Kompressionsrate gleicht Dynamikschwankungen und damit einhergehende Lautstärkevariationen aus.

Drücken Sie die Taste MENU und wählen Sie durch Drehen des SELECT Knopfes, bzw. mit Taste < oder > auf der Fernbedienung den Menüpunkt Lautstärkeanpassung, durch Drücken des Knopfes SELECT, bzw. der Taste OK öffnen Sie den vorher gewählten Menüpunkt, um die Gewünschte Kompressionsrate auszuwählen.

Wählen Sie durch Drehen des SELECT Knopfes, bzw. < oder > die Kompressionsrate:

DRC hoch - Hohe Kompression

DRC tief - Niedrige Kompression

DRC aus - Kompression abgeschaltet.

Bestätigen Sie durch Drücken von SELECT/OK.

7.9 Inaktive Sender löschen

Drücken Sie MENU und wählen Sie durch Drehen des SELECT Knopfes, bzw. mit Taste < oder > auf der Fernbedienung den Menüpunkt Inaktive Sender löschen.

Bestätigen Sie durch Drücken von SELECT oder OK.

Es wird ein Menü angezeigt, in welchem man die Abfrage Löschen mit Ja, durch Drücken der Taste < oder > anwählt und mit SELECT oder OK bestätigt.

8 UKW-Betrieb

8.1 Radiobetrieb Einschalten

Drücken Sie die Taste MODE am Gerät oder auf der Fernbedienung, bis FM im Display angezeigt wird.

Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt.
i Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender.
i Bei RDS-Sendern erscheint der Sendername.
Um den Empfang zu verbessern, richten Sie die Antenne wie unter Punkt 5.3.2 beschrieben aus.

8.2 UKW-Empfang mit RDS- Informationen

RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender.

Sendeanstalten mit RDS senden z.B. ihren Sendernamen oder den Programmtyp. Dieser wird im Display angezeigt durch Drücken der Taste INFO.

Das Gerät stellt folgende RDS-Informationen dar:

• Radiotext
• Sendername
• Programmtyp
• Frequenz
• Stereo/Mono
• Zeit/Datum

8.3 Automatische Senderwahl

Drücken Sie die SCAN Taste im FM/UKW Modus (am Gerät oder auf der Fernbedienung), um den automatischen Sendersuchlauf zu starten. Im Display läuft die Senderfrequenz aufwärts/abwärts.
Die Suchlaufrichtung (aufwärts/abwärts) kann durch Drehen des SELECT Knopfes, bzw. mit Taste < oder > auf der Fernbedienung beeinflusst werden (die SCAN-Taste muss erneut gedrückt werden).
Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext.
Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Senderwahl oder stellen Sie die Empfindlichkeit des Suchlaufes ein (8.5).

8.4 Manuelle Senderwahl

Durch Drehen des SELECT Knopfes oder Drücken der Tasten < oder > im FM/UKW-Betrieb, können Sie den gewünschten Sender einstellen. Das Display zeigt die Frequenz in Schritten von 0,05 MHz an.

8.5 Suchlauf Empfindlichkeit einstellen

Sie können im Menü Suchlauf-Einstellung einstellen, ob der Suchlauf nur starke Sender findet (Nur kräftige Sender) oder alle Sender.

Drücken Sie hierzu die Taste MENU im FM-Modus, und wählen Sie anschließend durch Drücken von SELECT bzw. OK den Menüpunkt Suchlauf-Einstellungen an.
Wählen Sie durch Drehen des SELECT-Knopfes bzw. der Tasten < oder > auf der Fernbedienung die Suchlauf-Einstellung Nur starke Sender (der Suchlauf hält nur bei ausreichend Starken Sender) oder Alle Sender.
Bestätigen Sie mit SELECT bzw OK.

8.6 Mono/Stereo einstellen

Drücken Sie die Taste MENU im FM-Modus, und wählen Sie anschließend durch Drehen des SELECT-Knopfes bzw. der Tasten < oder > den Menüpunkt Audio-Einstellung an.
Bestätigen Sie mit SELECT bzw OK.
Wählen Sie mittels des SELECT Knopfes bzw. der Tasten < oder > die Einstellung Nur Mono oder Stereo möglich aus.
Bestätigen Sie mit SELECT bzw OK. Ihre Auswahl.

8.7 Wie Sie UKW-Sender speichern

Der Programm-Speicher kann 10 Stationen im UKW-Bereich speichern.
i Die gespeicherten Sender bleiben auch bei Stromausfall erhalten.

Den gewünschten Sender einstellen.
Drücken Sie eine der Direktwahltasten 1, 2, 3 oder 4 (am Gerät) und halten Sie diese gedrückt bis "Programm x gesp." im Display erscheint. Das Abspeichern mit der Fernbedienung erfolgt auf gleiche Weise, durch gedrückt halten der Tasten 1 bis 10.
Um am Gerät die "übrigen" der 10 Stationen zu belegen, wählen Sie einen Sender, drücken und halten Sie die Taste PRESET, bis Progr. speichern im Display erscheint, wählen Sie durch drehen des SELECT-Knopfes eine Programmspeichernnummer aus und drücken zum Speichern den SELECT-Knopf. Als Bestätigung erscheint Programm x gesp. im Display.

8.7.1 Anwählen der programmierten Stationen

Die gewünschte Direktwahltaste 1 bis 4, am Gerät, kurz drücken oder auf der Fernbedienung entsprechend die Tasten 1 bis 10. Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint "Programm leer".
Drücken Sie die Taste PRESET am Gerät kurz, im Display erscheint Progr. aufrufen, durch Drehen des SELECT Knopfes können die gespeicherten Sender ausgewählt werden und durch Drücken des Knopfes angewählt.

8.7.2 Löschen einer Programmplatz-Speicherung

Neuen Sender auf jeweiligen Programmplatz speichern.

9 Menüeinstellungen

Die Menü-Navigation kann sowohl mit Fernbedienung, als auch am Gerät durchgeführt werden. Mit der Fernbedienung erfolgt die Steuerung mit den Tasten MENU, OK, < und >; am Gerät wird dies durch die MENU-Taste und Drehen/Drücken des SELECT Knopfes umgesetzt. Dabei entspricht das Drehen des SELECT Knopfes am Gerät, den Tasten < und > auf der Fernbedienung und das Drücken des Knopfes der Taste OK der Fernbedienung. Das Menü ist aufgeteilt in das jeweilige Untermenü der aktuell gewählten Quelle; * markiert dabei die aktuelle Auswahl.

9.1 Equalizer

Mit Hilfe des Equalizermenü können Sie die Klangeinstellung des DigitRadio 305 anpassen.

Drücken Sie die Taste MENU und wählen Sie anschließend durch Drehen des SELECT-Knopfes bzw. der Tasten < oder > auf der Fernbedienung den Menüpunkt Equalizer an.
Bestätigen Sie mit SELECT bzw. OK.
Wählen Sie durch Drehen von SELECT bzw. der Tasten < oder > aus, ob Sie die Höhen oder den Bass verändern möchten und bestätigen Sie durch Drücken von SELECT bzw. OK.
Nehmen Sie durch Drehen von SELECT die gewünschte Klangeinstellung vor und bestätigen Sie durch Drücken von SELECT.
i Die Bass/Höhen-Einstellungen lassen sich von den Werten -3 bis +3 einstellen.

9.2 Uhrzeit

Im Uhrzeitmenü können Uhrzeit, Datum, Quelle der automatischen Aktualisierung oder Uhrzeit- und Datumsformat eingestellt werden.

9.2.1 Uhrzeit/Datum manuell einstellen

Drücken Sie die Taste MENU und wählen Sie durch Drehen von SELECT bzw. < oder > den Menüpunkt .
Bestätigen Sie durch Drücken von SELECT oder OK.
Wählen Sie durch Drehen von SELECT den Menüpunkt aus und drücken Sie anschließend auf SELECT.

Die aktuell eingestellte Uhrzeit erscheint und die Anzeige der Stunden blinkt.

Stellen Sie durch Drehen von SELECT die gewünschte Stunde ein und bestätigen Sie anschließend durch Drücken von SELECT.

Nun beginnt die Anzeige der Minuten zu blinken.

Stellen Sie durch Drehen von SELECT die gewünschte Minute ein und bestätigen Sie anschließend durch Drücken von SELECT. Nun beginnt die Anzeige des Tages zu blinken.
Stellen Sie durch Drehen von SELECT den gewünschten Tag ein und bestätigen Sie anschließend durch Drücken von SELECT. Nun beginnt die Anzeige des Monats zu blinken.
Stellen Sie durch Drehen von SELECT den gewünschten Monat ein und bestätigen Sie anschließend durch Drücken von SELECT. Nun beginnt die Anzeige des Jahres zu blinken.
Stellen Sie durch Drehen von SELECT das gewünschte Jahr ein und bestätigen Sie. Die Meldung Uhrzeit Gespeichert erscheint im Display.

Das Gerät wird mit der aktiven Einstellung () ausgeliefert. Nachdem Sie einen DAB-Sender eingestellt haben, wird somit das Datum und die Uhrzeit automatisch aktualisiert.

9.2.2 Automatisch Updaten

In diesem Untermenü können Sie festlegen von welcher Quelle die Uhrzeit und Datum automatisch eingestellt werden soll.

Drücken Sie die Taste MENU und wählen Sie durch Drehen von SELECT bzw. < oder > den Menüpunkt , dann .
Bestätigen Sie durch Drücken von SELECT oder OK.
Im angewählten Menüpunkt Autom. Update können Sie unter den folgenden Einstellungen wählen:

• Update alle: Zeit und Datum werden automatisch (DAB/UKW) eingestellt
• Update von DAB: Zeit und Datum werden nur über DAB automatisch eingestellt
• Update von UKW: Zeit und Datum werden nur über UKW automatisch eingestellt
• Kein Update: Zeit und Datum müssen manuell eingestellt werden.

9.2.3 Uhrzeitformat einstellen

Wählen Sie erst den Menüpunkt , dann <12/24 Std. einst.> aus. Sie können hier das Anzeigeformat der Uhrzeit festlegen.

9.2.4 Datumsformat einstellen

Wählen Sie erst den Menüpunkt , dann aus. Sie können hier das Anzeigeformat des Datums festlegen.

Sie haben die Wahl zwischen: TT-MM-JJJJ und MM-TT-JJJJ.

9.3 Displaybeleuchtung einstellen

Sie können die gewünschte Displayhelligkeit für den Betriebsmodus, als auch für Standby-Betrieb einstellen.

Drücken Sie die Taste MENU und wählen Sie durch Drehen von SELECT .
Drücken Sie nun den Knopf SELECT.
Wählen Sie jetzt durch Drehen von SELECT aus, für welchen Betriebszustand Sie die

Einstellung vornehmen möchten (Betrieb oder Standby) und drücken Sie SELECT.

Wählen Sie durch Drehen von SELECT die gewünschte Helligkeit Hoch, Mittel oder Niedrig aus und bestätigen Sie durch Drücken von SELECT.

9.4 Sprache

Unter dem Menü Sprache können Sie die Systemsprache ändern.

Drücken Sie die Taste MENU und wählen Sie durch Drehen von SELECT
Drücken Sie nun den Knopf SELECT.

Sie haben die Wahl zwischen:

• Deutsch
• Englisch
• Französisch
• Italienisch
• Norwegisch
• Schwedisch
  • Dänisch
  • Finnisch

9.5 Gerät auf Werkseinstellung zurücksetzen

Wenn Sie den Standort des Gerätes verändern, z.B. bei einem Umzug, sind möglicherweise die gespeicherten DAB-Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender löschen, um gleichzeitig einen neuen Sendersuchlauf zu starten.

Drücken Sie die Taste MENU und wählen Sie durch Drehen von SELECT .

Drücken Sie nun den Knopf SELECT. Folgende Abfrage erscheint: Werkseinstellung Ja

Wählen Sie durch Drehen von SELECT Ja und bestätigen Sie durch Drücken von SELECT, um die Werkseinstellung auszulösen.

Alle zuvor gespeicherten Sender werden gelöscht!

Um den Vorgang abzubrechen, wählen Sie Nein und bestätigen durch Drücken von SELECT.

9.6 Software Update

Von Zeit zu Zeit werden eventl. Softwareupdates bereitgestellt, die Verbesserungen oder Fehlerbehebungen beinhalten können. Dieser Menüpunkt ermöglicht Ihnen das Einspielen der neuen Software.

9.7 Software-Version

Unter dem Menüpunkt SW-Version wird Ihnen die aktuell installierte Software-Version angezeigt.

10 Wecker

Das DigitRadio 305 besitz die Möglichkeit 2 programmierbare Weckzeiten, individuell einzustellen.

10.1 Wecktimer einstellen

Die Weckfunktion können Sie erst bedienen, wenn die korrekte Uhrzeit eingestellt worden ist. Nach einem Netzausfall müssen Sie die Uhrzeit erneut einstellen.
Die Uhrzeit kann entweder manuell oder über DAB/FM aktualisiert werden. Weitere Infos hierzu unter Punkt 9.2.

Exemplarisch werden an Weckalarm 1 nun die Einstellungen erläutert. Um jeden Einstellschritt zu bestätigen und zum Nächsten zu springen, drücken Sie den Knopf SELECT, bzw. OK auf der Fernbedienung. Zum Ändern einer Option, drehen Sie SELECT, bzw. mit Taste < oder > auf der Fernbedienung

Zum Einstellen der beiden Weckzeit-Speicher Drücken Sie eine der Tasten Wecker 1 oder Wecker 2.

Im Display erscheint Wecker 1 einst. (bei Wecker 1).

Bestätigen Sie mit der Taste SELECT.

Es ist möglich bei Wecker 1 einst. durch Drehen des SELECT Knopfes die Weckfunktion Ein oder Aus zu schalten, nur bei Drücken des SELECT Knopfes wird der Weckassistent gestartet.

Im Display erscheint Wecker 1 Assist. Wecker Aus (Aus und das Wecker Symbol blinken). Mit drehen des SELECT Knopfes wählen Sie, ob die Weckfunktion Ein oder Aus geschaltet wird.

Bestätigen Sie mit der Taste SELECT.

Stellen Sie durch drehen des Knopfes SELECT die Zeit ein, an dem der Weckertimer Starten soll (erst die Stunde, dann die Minuten). Den eingestellten Wert bestätigen Sie durch Drücken des SELECT Knopfes.

Stellen Sie die Dauer ein, die der Wecktimer wecken soll ( 15, 30, 45, 60, 90Min.).

Wählen Sie die Quelle, die als Wecksignal wiedergegeben werden soll (zur Wahl stehen FM und Summer.) DAB,

Haben Sie DAB oder FM gewählt, können Sie anschließend wählen, ob der Zuletzt gehörte Sender oder ein Sender der vorher gespeichert wurde, als Wecksignal wiedergegeben werden soll. Wählen Sie die entsprechende Option.

Wählen Sie anschließend, wie oft die Weckfunktion wiederholt werden soll. Zur Auwahl stehen:
• Täglich: Jeden Tag zur eingestellte Zeit
- Einmal: Einmalige Ausführung (hier muss das Weckdatum eingestellt werden)
- Wochenende: Nur samstags und sonntags
- Werktage: Nur montags bis freitags
Wählen Sie die gewünschte Wecklautstärke
Der Wecktimer ist eingestellt, auf dem Display erscheint Wecker Gespeichert.

10.2 Wecker nach Alarm ausschalten

Drücken Sie die Taste Ein/Standby um den Weckalarm auszuschalten.

Drücken Sie den Knopf S ELECT oder die Taste SNOOZE auf der Fernbedienung, um die Schlummer-Funktion einzuschalten. Sie können durch wiederholtes Drücken von SELECT oder SNOOZE die Länge der Weckpause zwischen 5, 10, 15 oder 30 Minuten wählen.

Die mögliche Länge der Snoozezeit ist abhängig von der eingestellten Weckzeitdauer, so kann bei einer Weckdauer von 15 Min. eine Snoozezeit von 5 Min oder 10 Min eingestellt werden.

Im Display ist das Wecksymbol weiterhin eingeblendet, wenn die Weckerwiederholung auf Täglich, Wochenende, oder Werktage eingestellt ist.

10.3 Wecker komplett ausschalten

Drücken Sie die Taste Wecker 1 bzw. Wecker 2. Es erscheint die Einblendung Wecker 1 einst.

Schalten Sie durch Drehen von SELECT die Weckfunktion Aus und bestätigen Sie anschließend durch Drücken von SELECT. Die Einstellung wird gespeichert und das Wecksymbol im Display verschwindet.

11 Wie Sie das Gerät reinigen

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Netzstecker vor Reinigung ziehen!
⚠️ Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.
Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch. Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen.
i Display: Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden.
Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

12 Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Symptom Mögliche Ursache/Abhilfe
Gerät lässt sich nicht einschalten.	Das Gerät wird nicht mit Strom versorgt.Schließen Sie das Netzkabel richtig an die Netzsteckdose an.
Es ist kein Ton zu hören.	Erhöhen Sie die Lautstärke. Schalten Sie das Wiedergabegrät ein, bzw. lauter.
Das Display schaltet sich nicht ein.	Gerät mit der TasteEin/Standbyaus-schalten, wieder einschalten.
Empfang über DAB/FM ist schlecht.	Ändern Sie die Position der Antenne oder des DigitRadios.
Gewünschter Radiosender kann nicht Empfangen werden.	Schlechtes Empfangssignal, versuchen Sie mit Hilfe des manuellen Suchlaufs den Sender abzustimmen.
Die Fernbedienung funktioniert nicht.	Batterien falsch eingelegt oder schwach.Überprüfen Sie die Polarität, wechseln Sie die Batterien.IR-Verbindung unterbrochen.Entfernen Sie Objekte, die sich zwischen Fernbedienung und Gerät befinden.Abstand zu groß.Max. Entfernung zum Gerät ca 6 Meter
Empfang über DAB/FM ist schlecht.	Ändern Sie die Position der Antenne oder des DigitRadios.

Wenn Sie die Störung, auch nach den beschriebenen Überprüfungen, nicht beheben können, nehmen Sie bitte Kontakt mit dem Hersteller auf.

13 Technische Daten / Herstellerhinweise

Technische Änderungen und Irrtümer vorbehalten. Die Abmessungen sind ungefähre Werte.

Empfangswege DAB/DAB+ und UKW
Stromversorgung	Eingangsspannung: AC 100-240V, 50-60HzAusgangsspannung: DC 12V, 1000mA
Frequenzen	UKW: 87.5-108MHzDAB/DAB+: 174.928 - 239.200MHz
Stromverbrauch	Betrieb: 12W (Max)Standby: < 1W
Ausgangsleistung 2 x 5W RMS
Antenne verschraubte DAB/UKW-Teleskopantenne
Speicherbelegung	10 DAB+1 Klassik Radio Taste (fest belegt)10 UKW
Wecktimer 2 Wecktimer
Weckquellen DAB+, UKW und Summer
Kopfhörerbuchse 3,5mm Klinkenbuchse
AUX-Eingang 3,5mm Klinkenbuchse
Abmessungen 362mm x 197mm x 138mm

NEU

InfoDesk

DIE BEDIENUNGSANLEITUNG BEQUEM DIGITAL AUF IHREM TABLET ODER SMARTPHONE LESEN UND ARCHIVIEREN

Jetzt mit der neuen InfoDesk App von TechniSat

Bedienungs- anleitungen

Kataloge/Prospekte
Informative Videos

3605

Jetzt kostenfrei herunterladen

(einfach QR-Code scannen und herunter-laden)

Kostenfrei verfügbar für Android-Geräte

JETZT IM AppStock

www.appstock.de

Erhaltlich im App Store
