BEDIENUNGSANLEITUNG DLT120-B HISENSE

INSTALLATIONSANLEITUNG

Lesen Sie diese Anleitung vor der Installation des Produkts sorgfältig durch und vergewissern Sie sich, dass Sie den gesamten Inhalt verstanden haben.

Scannen Sie den oben angegebenen QR-Code für das Video mit der Installationsanleitung.

Scannen Sie den oben angegebenen QR-Code für mehrsprachige QSGs.

INHALTSVERZEICHNIS

VOR DER INSTALLATION LESEN ....1

Wichtige Informationen ....1

Erforderliche Werkzeuge (nicht mitgeliefert)....1

ZUSAMMENBAU DER LEINWAND 2

Platz für den Zusammenbau der Leinwand 2

Vorbereitung....2

1. Zusammenbau des inneren Rahmens....2

II. Zusammenbau der Leinwand....4

III. Zusammenbau des äußeren Rahmens....7

MONTAGE DER WANDHALTERUNG 9

Installationsbereich 9

Montage der Wandhalterung....9

Pflege der Leinwand 11

VOR DER INSTALLATION LESEN

Haftungsausschluss

Alle Produkte, Produktspezifikationen und Daten können ohne Vorankündigung geändert werden, um Zuverlässigkeit, Funktion, Design oder andere Aspekte zu verbessern.

Wichtige Informationen

! ACHTUNG

• Berühren oder wischen Sie die Leinwand nicht direkt mit den Händen oder mit einem gewöhnlichen Handtuch.
• Setzen Sie die Leinwand keinen Wassertropfen oder -spritzern aus.
• Stellen Sie die Leinwand nicht auf einen instabilen Wagen, ein Stativ oder einen Schreibtisch. Ein Herunterfallen kann zu schweren Schäden und Verletzungen führen.
• Kratzen oder berühren Sie die Leinwand nicht mit harten oder scharfen Gegenständen.
• Setzen Sie die Leinwand nicht dem direkten Sonnenlicht aus.
• Stellen Sie die Leinwand nicht in der Nähe von brennbaren, explosiven oder anderen gefährlichen Gegenständen auf.

Erforderliche Werkzeuge (nicht mitgeliefert)

Maßband

Bolzenfinder

Hammer

Kreuzschlitzschraubendreher

Elektrische Bohrmaschine Ø5/16 Zoll (8 mm)

ZUSAMMENBAU DER LEINWAND

Platz für den Zusammenbau der Leinwand

Stellen Sie vor der Installation sicher, dass Sie genügend Platz für den Zusammenbau der Leinwand haben.

Der verfügbare Bereich sollte größer als 3 m x 2,5 m (118,1 in. × 98,4 in.) sein.

Vorbereitung

Breiten Sie vor der Installation die weiße Schutzfolie (Q) auf dem Boden aus und stellen Sie sicher, dass sich keine scharfen oder harten Gegenstände auf dem Boden befinden.

I. Zusammenbau des inneren Rahmens

Erforderliche

Werkzeuge

(nicht im Lieferumfang enthalten)

Kreuzschlitz-

schraubendreher

Erforderliche Bauteile

Innerer Rahmen

M4x6 Schraube (M)

28 x (Schwarz)

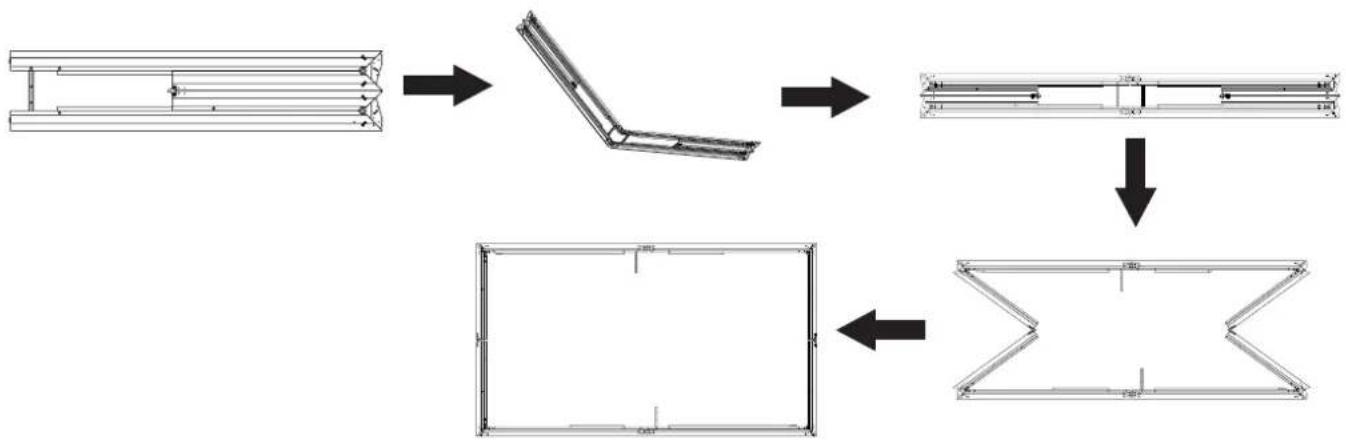

1. Rollen Sie den inneren Rahmen aus.

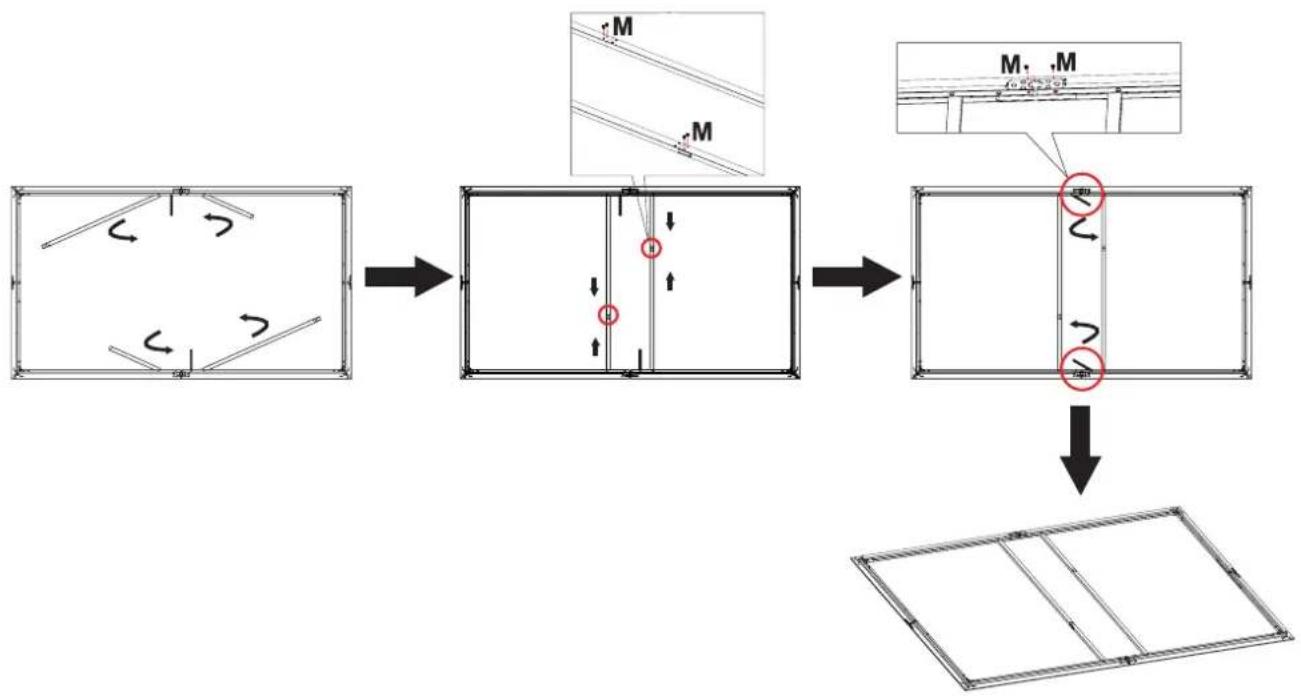

1. Klappen Sie die vier im inneren Rahmen verborgenen Versteifungen aus und befestigen Sie diese mit den M4x6 Schrauben (M).

1. Befestigen Sie die vier Ecken des inneren Rahmens mit den M4x6 Schrauben (M).

1. Klappen Sie die vertikalen Balken aus und befestigen Sie diese mit den M4x6 Schrauben (M).

II. Zusammenbau der Leinwand

Erforderliche

Werkzeuge

(nicht im

Lieferumfang

enthalten)

Kreuzschlitz-

schraubendreher

Erforderliche Bauteile

Leinwand x 1

Zugstange für die kurze

Seite (E) x 2

Zugstange für die lange

Seite (D) x 4

Schraube (N) x 24 (Weiß)

1. Es sind zwei Personen mit Handschuhen erforderlich, um die Leinwand aus dem Verpackungskarton zu entnehmen.

1. Breiten Sie die Unterlage aus und rollen Sie dann die Leinwand auf der Unterlage aus.

HINWEIS: Rollen Sie die Leinwand nach dem Ausrollen nicht um und falten Sie diese nicht, da die Leinwand dadurch beschädigt werden kann.

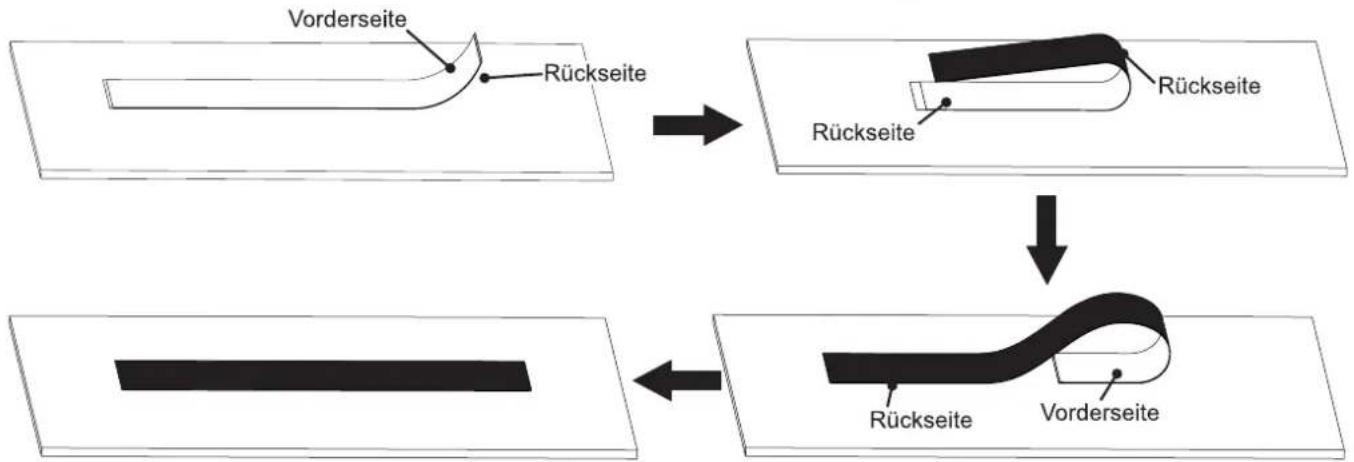

1. Zwei Personen stehen an den beiden Seiten in Breitenrichtung und drehen die Leinwand mit der Vorderseite nach unten um.

HINWEIS: Gehen Sie dabei vorsichtig vor, um die Leinwand nicht zu beschädigen.

1. Platzieren Sie den inneren Rahmen auf der Rückseite der Leinwand. Passen Sie dann die Position des inneren Rahmens an, um ihn auf der Leinwand zu zentrieren.

HINWEIS: An den vier Ecken der Rückseite der Leinwand befinden sich Positionierungslinien.

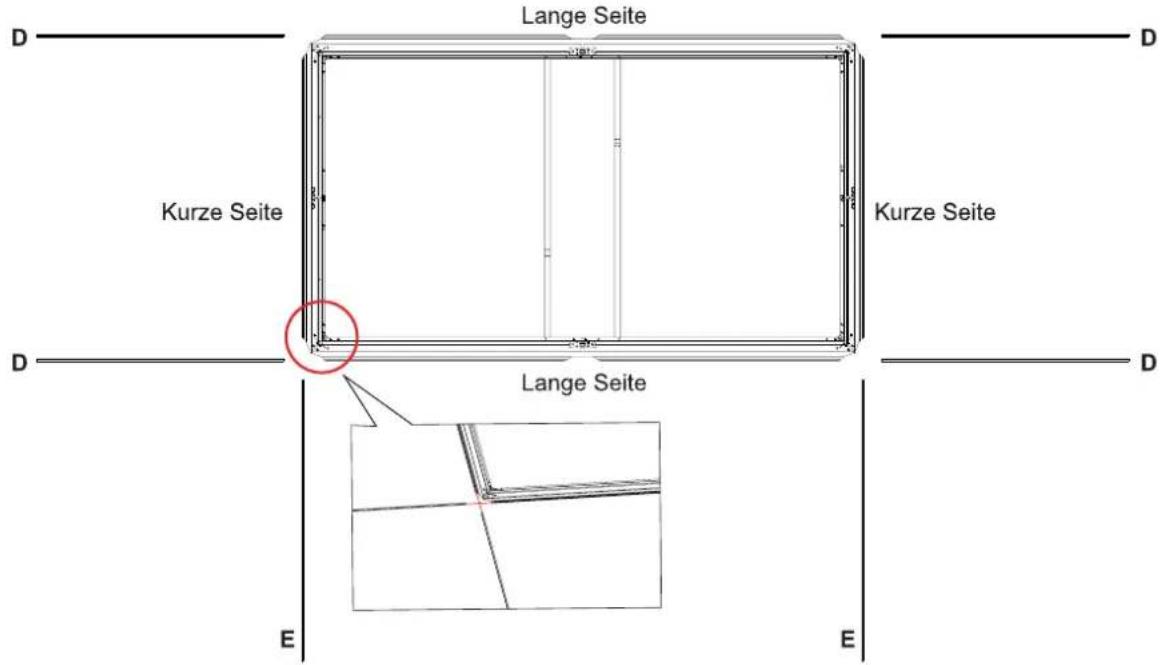

1. Stecken Sie die zwei Faserstangen für die kurze Seite und die vier Faserstangen für die lange Seite in die Hülse der Projektionswand.

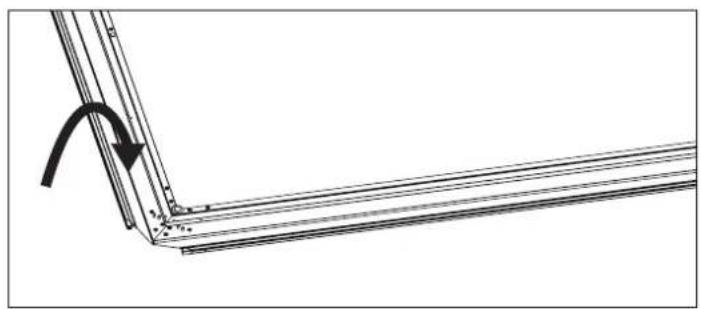

1. Klappen Sie die Hülsen in Richtung des inneren Rahmens hoch.

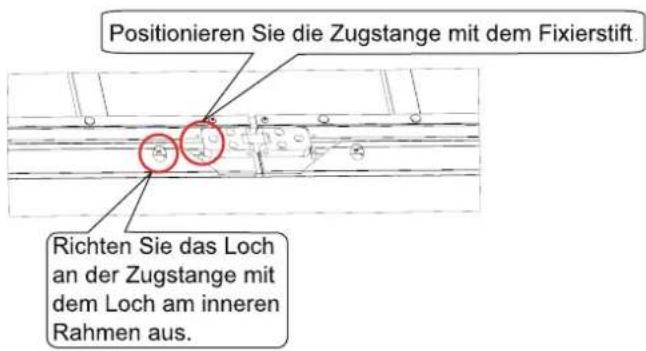

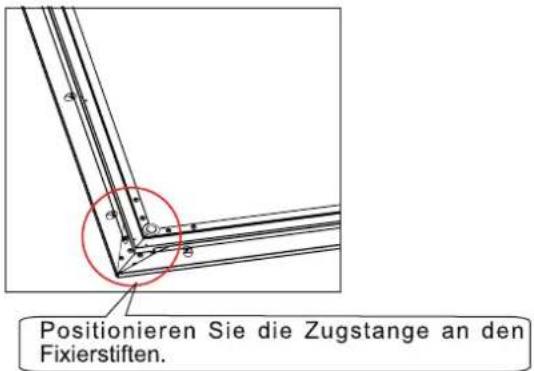

1. Positionieren Sie die Leinwand an den Fixierstiften des inneren Rahmens.

1. Stecken Sie die Schrauben (N) in die Schraubenlöcher. Ziehen Sie die Schraube an, um den inneren Rahmen zu befestigen.

HINWEIS:

Ziehen Sie zuerst die Schrauben an der kurzen Seite und dann die Schrauben an der langen Seite fest.

Das empfohlene Drehmoment der Bohrmaschine beträgt 8 Nm.

III. Zusammenbau des äußeren Rahmens

Erforderliche

Werkzeuge

(nicht im

Lieferumfang

enthalten)

Kreuzschlitz-

schraubendreher

Erforderliche Bauteile

lange Seite des äußeren Rahmens

(A) × 2

lange Seite des äußeren Rahmens

(B) × 2

kurze Seite des äußeren Rahmens (C) x 2

M4x6 Schraube (M) x 12

(schwarz)

Klettverschluss

(P) × 2

1. Bringen Sie die äußeren Rahmen wie in der folgenden Abbildung gezeigt an.

1. Verbinden Sie die lange Seite des äußeren Rahmens (A) mit der langen Seite des äußeren Rahmens (B).

1. Befestigen Sie die lange Seite des äußeren Rahmens und den inneren Rahmen mit M4x6 Schrauben (M).

1. Befestigen Sie die kurze Seite des äußeren Rahmens mit M4x6 Schrauben (M). Richten Sie die Lücken an den vier Ecken des äußeren Rahmens aus.

1. Reißen Sie das Trennpapier auf einer Seite des Klettverschlusses (P) ab und befestigen Sie diesen am inneren Rahmen wie in der Abbildung unten gezeigt.

HINWEIS: Reißen Sie das Trennpapier auf der anderen Seite des Klettverschlusses (P) erst ab, wenn die Anpassung der Leinwand abgeschlossen ist.

Herzlichen Glückwunsch, der Zusammenbau der Leinwand ist abgeschlossen. Die Vorder- und Rückseite der Leinwand sind wie unten dargestellt.

MONTAGE DER WANDHALTERUNG

Installationsbereich

A: Wandbreite
B: Abstand zwischen der Oberseite des Gehäuses und der Decke

Montage der Wandhalterung

Erforderliche Werkzeuge
(nicht im Lieferumfang enthalten)

Maßband

Bolzenfinder

Hammer

Elektrische Bohrmaschine
∅5/16 Zoll (8 mm)

Erforderliche Bauteile

Wandhalterung

(V) × 2

Spreizdübel
(Z1) × 4

Einstellstange
(W) × 2

Verbindungsstange
(X) × 2

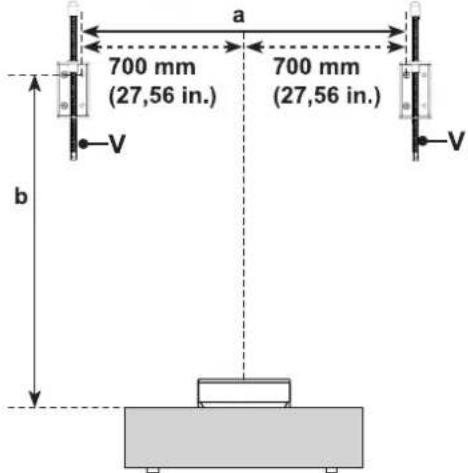

1. Markieren Sie die Position der Befestigungslöcher. Bitte beachten Sie die folgende Abbildung.

HINWEIS:

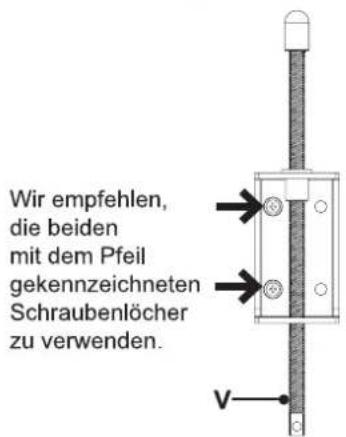

• Zur sicheren Befestigung jeder Halterung an der Wand werden 2 Schrauben benötigt.
  „a“ ist der Abstand zwischen den beiden Halterungen (V).
  „b“ ist der Abstand zwischen dem ersten Loch der Halterung und dem Schrank.

Modell	a	b
120L9H	1400 mm(55,12 in.)	1785 mm(70,28 in.)
120L5H		1813 mm(71,38 in.)
120L5N		1800 mm(70,87 in.)
PX3-PRO
PL2

Abb. 1

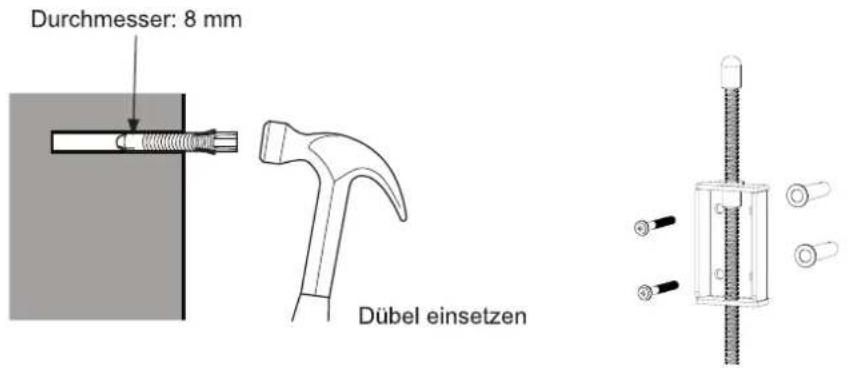

1. Befestigen Sie die Halterung unter Beachtung des in Abb. 1 angegebenen Abstands. Die Halterung sollte an einer massiven Wand oder am Kiel der Wand angebracht werden.

1. Hängen Sie die Verbindungsstangen (X) in die Montagehalterungen (V) ein und verbinden Sie dann die Einstellstangen (W) mit den Verbindungsstangen.

1. Hängen Sie die Leinwand an den Aufhängebügeln auf, wie in der Abbildung unten gezeigt.

1. Klappen Sie die Einstellstangen (W) nach der Einstellung der Konsole in die Leinwandhalterung ein und verstecken Sie sie.

HINWEIS: Ziehen Sie nach der Montage der Leinwand die Trennfolie am Klettverschluss (P) nicht ab, um die Leinwand an der Wand zu befestigen. Die Trennfolie darf erst nach Abschluss der Einstellung der Konsole abgezogen werden.

Pflege der Leinwand

1. Reinigen Sie die Leinwandoberfläche mit einer weichen Bürste oder einem Mikrofasertuch mit Wasser oder Alkohol.
2. Berühren Sie die Leinwand nicht mit harten oder scharfen Gegenständen, da die Leinwand dadurch beschädigt werden kann.
