VIOLA Küchenradio - Radio TECHNISAT - Kostenlose Bedienungsanleitung

Produkttyp	UKW/Bluetooth Unterbau-Küchenradio mit LED-Beleuchtung
Marke	TechniSat
Modell	VIOLA Küchenradio
Abmessungen (B x T x H)	212 mm x 122 mm x 42 mm
Gewicht	460 g
Stromversorgung	DC 5 V, 1,5 A über externes Netzteil (im Lieferumfang)
Netzteil Modell	QX15WG050150V (Hersteller Shenzhen Qi Xin Electronics)
Stromverbrauch Betrieb	max. 0,72 W
Stromverbrauch Standby	0,33 W
Empfangsbereiche	UKW (FM) 87,5–108 MHz; Bluetooth 2402–2480 MHz
Bluetooth Version	V5.0, A2DP, AVRCP, HFP
Sendeleistung Bluetooth	max. 4 dBm
Lautsprecher	2 x 2,5 W RMS
LED Unterbaubeleuchtung	Lichtstrom 23,8 lm, Farbtemperatur 19120 K
Display	Digitales Display mit Zeit- und Datumsanzeige
UKW-Senderspeicher	Bis zu 40 Favoritenspeicherplätze
Wecker	2 unabhängige Weck-Timer mit Buzzer oder Tuner; Schlummerfunktion
Eieruhr (Timer)	Einstellbar von 1 bis 300 Minuten
Freisprechfunktion	Ja, über integriertes Mikrofon (nur im Bluetooth-Modus)
Backup-Batterie	Knopfzelle LR44 (nicht im Lieferumfang)
Lieferumfang	1x KITCHENRADIO, 1x Netzteil, 1x Bedienungsanleitung, 1x Montageplatte, 4x Montageschrauben
Garantie	24 Monate gesetzliche Gewährleistung ab Kaufdatum
Reinigung	Gehäuse mit weichem, feuchtem Tuch; Display mit Baumwolltuch reinigen; keine Lösungsmittel oder Scheuermittel
Sicherheitshinweise	Gerät nicht öffnen; vor Feuchtigkeit schützen; Netzstecker nicht mit nassen Händen anfassen; nur mitgeliefertes Netzteil verwenden
Entsorgung	Elektrogeräte gehören nicht in den Hausmüll; gemäß WEEE-Richtlinie entsorgen

Häufig gestellte Fragen - VIOLA Küchenradio TECHNISAT

Wie stelle ich die Uhrzeit am VIOLA Küchenradio ein?

Drücken Sie die Taste Uhr/ST. Wählen Sie mit dem SNOOZE +/- Drehknopf das 24h- oder 12h-Format und bestätigen Sie. Stellen Sie dann Stunden und Minuten mit dem Drehknopf ein und bestätigen Sie jeweils mit Druck auf den Knopf.

Wie kopple ich mein Smartphone per Bluetooth mit dem Radio?

Drücken Sie MODE/RESET, um in den Bluetooth-Modus zu wechseln (Display zeigt blinkend 'BT'). Aktivieren Sie Bluetooth an Ihrem Smartphone und suchen Sie nach Geräten. Wählen Sie 'KitchenRadio' aus der Liste. Der Koppelvorgang wird mit einem Signalton bestätigt.

Wie kann ich einen Wecker einstellen?

Drücken Sie einmal ALARM für Wecker 1 oder zweimal für Wecker 2. Drehen Sie den SNOOZE +/- Drehknopf zur Eingabe von Stunde und Minute. Wählen Sie dann Weckton (Buzzer 'bu' oder Tuner 'tu') und Lautstärke. Bestätigen Sie abschließend mit Druck auf den Drehknopf.

Wie speichere ich Radiosender als Favoriten?

Stellen Sie die gewünschte Frequenz ein. Halten Sie MEM/PRE gedrückt, bis 'P01' im Display erscheint. Wählen Sie mit TUN- oder TUN+ einen Speicherplatz (P01 bis P40) und drücken Sie MEM/PRE erneut zum Speichern.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Halten Sie die Taste MODE/RESET etwa 8 Sekunden lang gedrückt. Im Display erscheint 'F011'. Das Gerät schaltet dann auf die Zeitanzeige um und alle Einstellungen werden gelöscht. Die Uhrzeit muss neu eingestellt werden.

Kann ich das Radio auch ohne Netzteil betreiben?

Nein, das Gerät wird ausschließlich über das mitgelieferte Netzteil mit Strom versorgt. Eine Backup-Batterie (LR44) erhält nur die Uhreinstellung bei Stromausfall, nicht den Betrieb.

Wie verbessere ich den UKW-Empfang?

Richten Sie die Wurfantenne am Gerät aus. Vermeiden Sie Metallgegenstände in der Nähe. Berühren Sie die Antenne nicht während des Empfangs. Bei schwachem Signal kann die Umschaltung auf Mono (Taste ST) helfen.

Was bedeutet das Symbol 'ST' im Display?

Das Symbol 'ST' zeigt an, dass ein Sender in Stereo empfangen wird. Bei Empfangsstörungen können Sie durch Drücken der Taste ST zwischen Stereo und Mono umschalten, um die Tonqualität zu verbessern.

Wie reinige ich das Küchenradio richtig?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie das Gehäuse mit einem weichen, leicht feuchten Tuch. Verwenden Sie keine Scheuermittel, Alkohol oder aggressive Reiniger. Das Display nur mit einem trockenen Baumwolltuch abwischen.

Welche technischen Daten hat das mitgelieferte Netzteil?

Das Netzteil hat die Modellkennung QX15WG050150V, Eingang AC 100-240 V, 50/60 Hz, Ausgang DC 5,0 V / 1,5 A, Ausgangsleistung 7,5 W, mittlere Effizienz 79,9 %, Leistungsaufnahme im Leerlauf 0,10 W.

BEDIENUNGSANLEITUNG VIOLA Küchenradio TECHNISAT

UKW/Bluetooth Unterbau-Küchenradio mit LED Beleuchtung

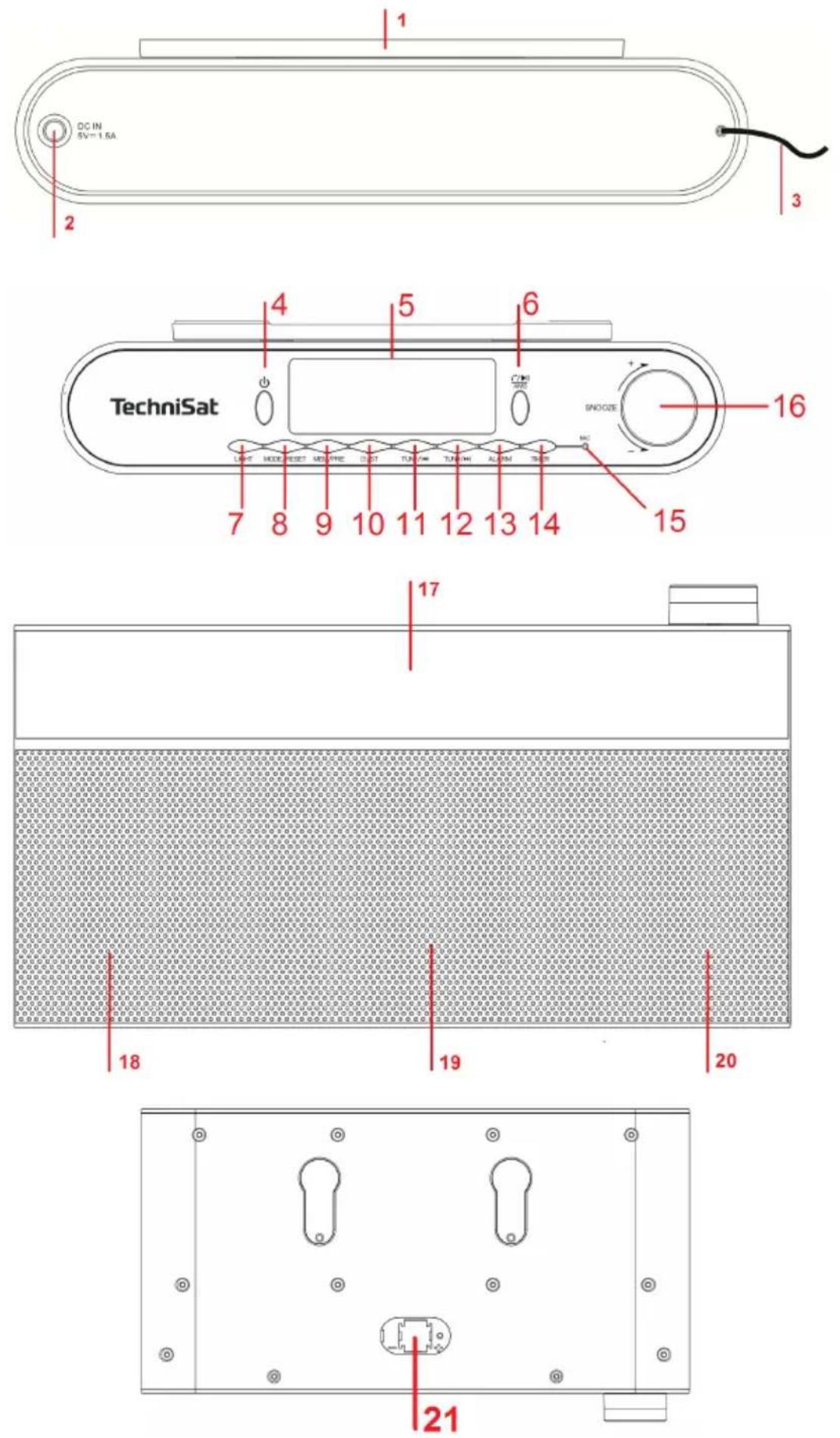

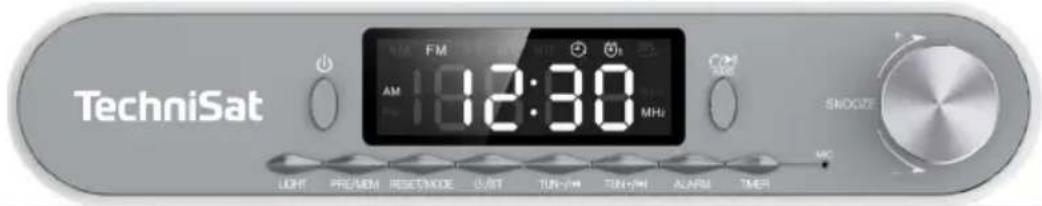

1 Abbildungen

1 Montageplatte
2 DC IN 5 V, 1,5 A
3 Wurfantenne
4 Ein/Standby
5 Display
6 /▶/AMS
7 LIGHT (Unterbaubeleuchtung An/Aus)
8 MODE/RESET Quellenwahl
9 MEM/PRE Favoritenspeicher
10 /ST
11 TUN-/
12 TUN+/▶▶▶
13 ALARM
14 TIMER
15 Mikrofon-Eingang
16 SNOOZE +/- Drehknopf
17 LED Unterbaubeleuchtung
18 Stereolautsprecher
19 Bass
20 Stereolautsprecher
21 Batteriefach für Backup-Batterie

2 Inhaltsverzeichnis

1 Abbildungen....2

1.1 Frontansicht....2
1.2 Unterseite 2
1.3 Rückseite 3
1.4 Oberseite....3

2 Inhaltsverzeichnis 4

3 Sicherheitshinweise 6

3.1 Verwendete Zeichen und Symbole 6
3.2 Bestimmungsgemäßer Gebrauch....7
3.3 Die Zielgruppe dieser Bedienungsanleitung....7
3.4 Sicherer Umgang mit dem KITCHENRADIO....7

4 Rechtliche Hinweise 8

4.1 Servicehinweise....9

5.2 Empfang mit der Wurfantenne 12

6 Beschreibung des KITCHENRADIO 12

6.1 Der Lieferumfang....12
6.2 Die besonderen Eigenschaften des KITCHENRADIO.... 12
6.3 Allgemeine Geräte-Funktionen 13
6.4 Uhrzeit einstellen....13
6.4.1 Gerät einschalten....13
6.4.2 Gerät ausschalten....13
6.4.3 Quellenwahl....13
6.4.4 Lautstärke einstellen....13
6.4.5 Umgebungslicht 13

7 FM (UKW)-Betrieb....14

7.1 UKW-Radiobetrieb einschalten....14
7.2 Sendersuche....14
7.3 Mono/Stereo Umschaltung 14
7.4 Favoritenspeicher....14
7.4.1 Sender aus dem Favoritenspeicher wiedergeben....15
7.4.2 Überschreiben/Löschen einer Programmplatz-Speicherung......15

8 Bluetooth....15

8.1 Bluetooth-Betrieb einschalten....15
8.2 Externes Gerät koppeln....15
8.3 Freisprechfunktion....16
8.4 Koppelung aufheben....16

9 Wecker 17

9.1 Wecker aktivieren/deaktivieren....18

4

9.2 Eieruhr Funktion 18
9.3 Werkseinstellung....18
10 Reinigen....18
11 Fehler beseitigen 19
12 Technische Daten / Herstellerhinweise....20
13 Entsorgungshinweise....21
14 Notizen....22

3 Sicherheitshinweise

3.1 Verwendete Zeichen und Symbole

In dieser Bedienungsanleitung:

Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter:

GEFAHR - Schwere Verletzungen mit Todesfolge

WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge

ACHTUNG - Verletzungen

Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten. Des Weiteren beschreibt er weitere Funktionen zu Ihrem Gerät.

Warnung vor elektrischer Spannung. Befolgen Sie alle Sicherheitshinweise, um einen elektrischen Schlag zu vermeiden. Öffnen Sie niemals das Gerät.

Funktionen und zu drückende Tasten sind in dieser Bedienungsanleitung fett gedruckt.

Allgemeine Symbole:

Benutzung in Innenräumen - Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Schutzklasse II – Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

ktronische Geräte/Batterien gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. Batterien sind vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät zu entsorgen.

chten Sie alle Hinweise und Sicherheitshinweise in dieser Bedienungsanleitung. Heben Sie die Bedienungsanleitung für späteres Nachschlagen an einem sicheren Ort auf. Geben Sie diese Bedienungsanleitung bei Verkauf des Gerätes an den Käufer weiter.

Das Netzteil Ihres Gerätes entspricht der Energieeffizienzklasse VI.

3.2 Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von Radiosendungen über FM/UKW entwickelt. Musikmedien können über eine Bluetooth-Verbindung gestreamt werden. Das Gerät darf ausschließlich mit dem mitgelieferten Zubehör (z. B. Netzteil, Kabel, Antenne ...) betrieben werden. Eine anderweitige Verwendung dieser Zubehörteile ist nicht zulässig. Das Gerät ist als Unterbaugerät (Küchenradio) für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

3.3 Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt.

3.4 Sicherer Umgang mit dem KITCHENRADIO

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

WARNUNG!

Öffnen Sie niemals das Gerät!

Das Berühren Spannung führender Teile ist lebensgefährlich!

Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen.

• Reparieren Sie das Gerät nicht selbst. Eine Reparatur darf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen.
• Das Gerät darf nur in den dafür angegebenen Umgebungsbedingungen betrieben werden.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, trennen Sie es vom Stromnetz und verständigen Sie den Service
• Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
• Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse unverzüglich den Service verständigen.
• Das Gerät darf nur an die auf dem Netzteil aufgedruckten Netzspannung betrieben werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben. Benutzen Sie nur das mitgelieferte Netzteil.
• Wenn das Gerät Schäden aufweist, darf es nicht in Betrieb genommen

werden.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Duschen, Swimmingpools oder fließendem/spritzendem Wasser in Betrieb. Es besteht die Gefahr eines elektrischen Schlages und/oder Gerätedefekten.
• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Lassen Sie Kinder niemals unbeaufsichtigt das Gerät benutzen.
• Bewahren Sie das Gerät nur an für Kinder unzugänglichen Stellen auf.
• Es ist verboten Umbauten am Gerät vorzunehmen.

4 Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlagentyp KITCHENRADIO der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=23045

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 02/25. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

KITCHENRADIO und TechniSat sind eingetragene Marken der:

TechniSat Digital GmbH

TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de -Mail: info@technisat.c

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

4.1 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.

Hinweis!

Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 17:00 unter Tel.:

03925/9220 1800 erreichbar.

Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

• Montieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern oder über einem Herd. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z. B. Sauna, Badezimmer gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.
• Halten Sie das KITCHENRADIO von Geräten fern, die starke Magnetfelder erzeugen.

  Entfernen Sie die Montageplatte vom Gehäuse des KITCHENRADIO, indem Sie die Platte nach hinten abziehen.

Öffnen Sie die Abdeckung der Backup-Batterie an der Oberseite, indem Sie zunächst die Schraube lösen. Stecken Sie anschließend eine Knopfzelle LR44 (nicht im Lieferumfang) unter Beachtung der richtigen Polarität ein. Schrauben Sie anschließend die Abdeckung wieder fest. Ist keine Backup-Batterie eingelegt, muss nach einem Stromausfall die Uhrzeit erneut eingestellt werden.

Verbinden Sie den Holstecker des Netzteils mit der DC IN Buchse auf der Rückseite.

5.1 Montage

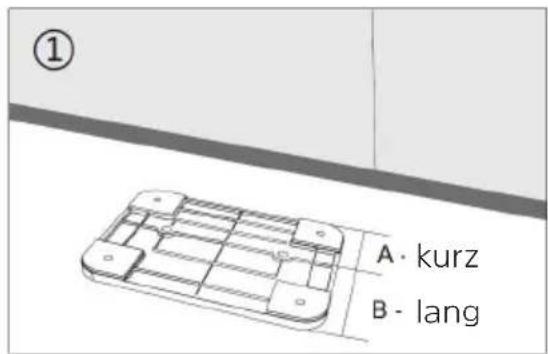

1. Achten Sie auf die Ausrichtung der Montageplatte. Die lange Seite zeigt Richtung Radiofront.

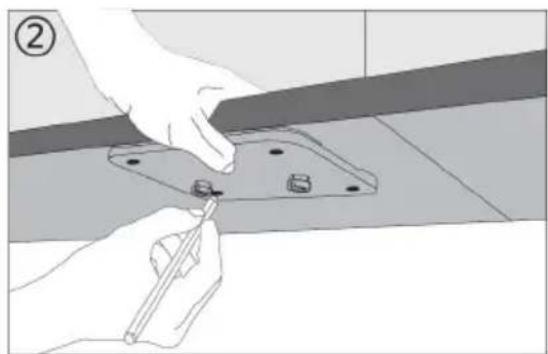

1. Markieren Sie die Bohrlöcher mit einem Stift

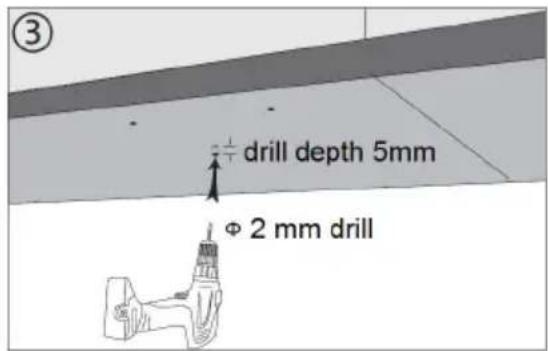

1. Bohren Sie mit einem Bohrer die Schraubenlöcher. Durchmesser: 2 mm Tiefe: max. 5 mm
2. Schrauben Sie die Montageplatte mit den mitgelieferten Schrauben fest.
3. Stecken Sie das KITCHENRADIO auf die Aufnahmen an der Montageplatte.
4. Schieben Sie das KITCHENRADIO nach hinten, um es an der Aufnahme zu verriegeln.
5. KITCHENRADIO ordnungsgemäß montiert.

Verbinden Sie nach erfolgter Montage des KITCHENRADIO das Netzteil mit dem Stromnetz.

Stellen Sie sicher, dass das Netzkabel oder das Netzteil immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können!

Wenn das Gerät längere Zeit nicht benutzt wird, z. B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.

WARNUNG!

Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!

ACHTUNG!

Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.

5.2 Empfang mit der Wurfantenne

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der Wurfantenne kann ein ausgezeichneter Empfang erzielt werden.

Fassen Sie die Wurfantenne während der Wiedergabe eines Senders nicht an. Dies kann zu Empfangsbeeinträchtigungen und Rauschen führen.

6 Beschreibung des KITCHENRADIO

6.1 Der Lieferumfang

Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist:

1x KITCHENRADIO
1x Netzteil
1x Bedienungsanleitung
1x Montageplatte
4x Montageschrauben (kurz)

6.2 Die besonderen Eigenschaften des KITCHENRADIO

Das KITCHENRADIO besteht aus einem UKW-Empfänger, mit folgend aufgeführten Funktionen:

• Sie können bis zu 40 UKW-Sender speichern.
• Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz
• Das Gerät verfügt über eine Zeit- und Datumsanzeige.
• Musikwiedergabe über eine Bluetooth-Verbindung.
• Umgebungslicht.
• Freisprechfunktion über gekoppeltes Smartphone

6.3 Allgemeine Geräte-Funktionen

6.4 Uhrzeit einstellen

Nach der erstmaligen Inbetriebnahme muss die Uhrzeit eingestellt werden. Drücken Sie hierzu die Taste Uhr/ST. Wählen Sie mit dem SNOOZE +/- Drehknopf entweder das 24h oder 12h Uhrzeitformat und drücken Sie den SNOOZE +/- Drehknopf.

Jetzt können Sie Stunden und anschließend die Minuten mit dem SNOOZE +/- Drehknopf eingeben. Drücken Sie den SNOOZE +/- Drehknopf um die jeweilige Eingabe zu bestätigen.

6.4.1 Gerät einschalten

Durch Drücken der Taste ☉ Ein/Standby (3), schalten Sie das KITCHENRADIO ein. Das Radio startet mit dem zuletzt gewählten Wiedergabemodus.

6.4.2 Gerät ausschalten

Durch Drücken der Taste ☉ Ein/Standby (3) können Sie das Gerät in den Standby-Modus schalten. Die Uhrzeit und aktive Wecker werden im Display angezeigt.

6.4.3 Quellenwahl

Mit der Taste MODE/RESET (8) kann zwischen den Quellen FM (UKW) und Bluetooth umgeschaltet werden. Drücken Sie hierzu die Taste kurz.

6.4.4 Lautstärke einstellen

Stellen Sie die Lautstärke mit dem SNOOZE +/- Drehknopf (16) ein. Nach rechts drehen erhöht die Lautstärke, nach links verringert die Lautstärke.

Zum Stummschalten des Tons, drücken Sie kurz die Taste UKW-Modus blinkt die Frequenzanzeige.

6.4.5 Unterbaubeleuchtung

Das KITCHENRADIO verfügt über eine Unterbaubeleuchtung an der Unterseite. Drücken Sie die Taste LIGHT (7), um sie einzuschalten und erneut, um sie wieder auszuschalten.

7 FM (UKW)-Betrieb

7.1 UKW-Radiobetrieb einschalten

Wechseln Sie durch Drücken der Taste MODE/RESET (8) in den FM-Modus.
Im Display wird die aktuell eingestellte Frequenz angezeigt.

i Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt.

i Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender.

i Um den Empfang zu verbessern, richten Sie die Wurfantenne aus (Punkt 5.2).

7.2 Sendersuche

Drücken Sie die Tasten TUN-/I◀◀ oder TUN+/▶▶, um den gewünschten Sender bzw. die Frequenz einzustellen. Halten Sie die Taste kurz gedrückt, um den Suchlauf zu starten. Der Suchlauf stoppt beim nächsten Sender, der gefunden wird.

7.3 Mono/Stereo Umschaltung

Wird ein Sender mit ausreichend Empfangsstärke und Stereosignal empfangen, erscheint [ST] im Display. Eventuell können im Stereosignal Empfangstörungen auftreten. Durch Drücken der Taste ☎/ST (10) können Sie zwischen Stereo und Mono Empfang umschalten, um eventuell die Tonwiedergabe zu verbessern.

7.4 Favoritenspeicher

Der Programm-Speicher kann bis zu 40 Stationen im UKW -Bereich speichern.

Automatisches Speichern aller gefundenen Sender am Aufstellungsort

Halten Sie die Taste 📂/▶II/AMS(6) gedrückt, bis der Suchlauf startet. Es wird nun das komplette UKW-Frequenzband abgesucht und die gefundenen Sender im Favoritenspeicher abgelegt.

Manuelles speichern

Stellen Sie zunächst die gewünschte Sendefrequenz des Senders ein, den sie im Favoritenspeicher abspeichern wollen.
Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die Taste MEM/PRE (9) gedrückt, bis [P01] im Display erscheint (P01 ist hierbei der Favoritenspeicherplatz 1). Wählen Sie anschließend mit den Tasten TUN-/◀◀ oder TUN+/▶▶ einen Favoritenspeicher (P01...P40). Drücken Sie MEM/PRE zum Speichern.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

7.4.1 Sender aus dem Favoritenspeicher wiedergeben

Drücken Sie kurz die Taste MEM/PRE und wählen Sie anschließend mit den Tasten TUN-/oder TUN+/ einen Favoritenspeicher (P01...P40).

7.4.2 Überschreiben/Löschen einer Programmplatz-Speicherung

Speichern Sie wie beschrieben einfach einen neuen Sender auf einen Favoritenspeicherplatz ab.

i Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

8 Bluetooth

Im Bluetooth-Modus können Sie Musik von einem verbundenen Smartphone oder Tablet über den Lautsprecher des KITCHENRADIO wiedergeben. Hierzu müssen zuerst beide Geräte miteinander „gekoppelt“ werden.

8.1 Bluetooth-Betrieb einschalten

Wechseln Sie durch Drücken der Taste MODE/RESET in den Bluetooth-Modus.
Im Display wird dies mit [BT] angezeigt.

Beim erstmaligen Einschalten muss zuerst ein externes Gerät (Smartphone/Tablet) gekoppelt werden.

Wurde bereits ein externes Gerät gekoppelt, welches sich in Reichweite befindet, wird die Verbindung automatisch hergestellt. Je nach verbundenem Gerät, startet die Musikwiedergabe eventuell automatisch.

8.2 Externes Gerät koppeln

Um ein externes Gerät, z. B. ein Smartphone oder Tablet mit dem KITCHENRADIO zu koppeln, gehen Sie folgendermaßen vor:

Starten Sie den Bluetooth-Modus, wie unter Punkt 8.1 beschrieben.
Im Display erscheint blinkend [BT].
Starten Sie nun an Ihrem externen Gerät die Suche nach Bluetooth-Geräten in der Nähe. Eventuell müssen Sie die Bluetooth-Funktion an Ihrem externen Gerät erst aktivieren.

Wie Sie die Bluetooth-Funktion an Ihrem externen Gerät aktivieren und eine Suche durchführen, entnehmen Sie bitte der Bedienungsanleitung Ihres externen Gerätes.

i Während des Koppel-Vorganges sollten sich beide Geräte innerhalb von 10cm befinden.

In der Liste der gefundenen Bluetooth Geräte an Ihrem externen Gerät sollte

nun der Eintrag KitchenRadio erscheinen. Tippen Sie darauf, um den Koppel-Vorgang abzuschließen. Ist der Koppelvorgang erfolgreich abgeschlossen, ertönt ein Signalton.

Sie können nun die Musikwiedergabe an Ihrem externen Gerät starten.

Je nach Bluetooth-Protokoll Ihres externen Gerätes, können Sie die Musikwiedergabe mit den Tasten am KITCHENRADIO steuern:

Wiedergabe/Pause	▶II
Nächster Titel	▶▶
Vorheriger Titel (2x)	◀◀
Titel von Anfang	◀◀

Lautstärke SNOOZE +/- Drehknopf

Alternativ können Sie die Wiedergabesteuerung der Musik-App Ihres externen Gerätes verwenden.

8.3 Freisprechfunktion

Das KITCHENRADIO besitzt eine Freisprechfunktion für Anrufe über ein gekoppeltes Mobiltelefon. An der Vorderseite befindet sich hierzu ein Mikrofon (MIC).

Die Freisprechfunktion ist nur im Bluetooth-Modus aktiv.

Eingehender Anruf

Bei einem eingehenden Anruf wird die Bluetooth-Audiowiedergabe am KITCHENRADIO stummgeschaltet.

Drücken Sie die Taste 📄/▶II/AMS, um den Anruf entgegen zu nehmen. Halten Sie die Taste gedrückt, um den Anruf abzuweisen.

Während eines Anrufs

Drücken Sie die Taste 📄/▶II/AMS, um den Anruf zu beenden.

Während der normalen Wiedergabe

Drücken Sie zweimal die Taste Rufnummer zu wählen.

Für eine optimale Sprachqualität sollten Sie nicht weiter als 30 - 60 cm von der Mikrofonöffnung am KITCHENRADIO entfernt sein.

8.4 Koppelung aufheben

Drücken und halten Sie die Taste 📂/▶HI/AMS gedrückt, um eine aktive Koppelung aufzuheben. Anschließend blinkt im Display „BT“, um einen erneuten Koppelvorgang zu signalisieren. Alternativ können Sie eine aktive Koppelung auch an Ihrem externen Gerät aufheben. Beachten Sie hierbei die Hinweise in der Bedienungsanleitung Ihres externen Gerätes.

9 Wecker

Das KITCHENRADIO verfügt über zwei Weck-Timer.

Drücken Sie die Taste ALARM (13) einmal, um Wecker 1 zu konfigurieren oder zweimal, um Wecker 2 zu konfigurieren. Im Display blinkt das jeweilige Weckersymbol 📋1

Drücken Sie den SNOOZE +/- Drehknopf, um die Weckzeiteinstellung zu beginnen.

Geben Sie durch Drehen des SNOOZE +/- Drehknopf zuerst die Stunde und anschließend die Minute der Weckzeit ein. Drücken Sie den SNOOZE +/- Drehknopf, um die jeweilige Einstellung zu übernehmen und zur nächsten Einstellung zu springen.

Wählen Sie jetzt, ob Sie den Buzzer als Weckton möchten, oder ein Radiosender.

bu = Buzzer (Piepton)

tu = Tuner (zuletzt gewählter Radiosender)

Drücken Sie anschließend den SNOOZE +/- Drehknopf.

Zuletzt können Sie die Wecktonlautstärke wählen.

Drücken Sie anschließend und zum Speichern des Wecker erneut den

SNOOZE +/- Drehknopf. Das Weckersymbol 📂1 n Display zeigt den aktiven Wecker.

Aktiven Weckton „Buzzer“ ausschalten

Der Buzzer ist etwas 5 Minuten aktiv. Drücken Sie die Taste ALARM, um den Buzzer-Weckton auszuschalten.

Aktiven Weckton „Tuner“ ausschalten

Drücken Sie die Taste Ein/Standby, um den Weckton auszuschalten.

Schlummer Funktion

Drücken Sie den SNOOZE +/- Drehknopf, um die Schlummer-Funktion (9 Minuten) zu aktivieren und den Weckton stummzuschalten. Drücken Sie ihn mehrmals (bis zu 3 mal), um die Schlummerzeit zu verlängern. Mit der Taste Ein/Standby wird die Schlummerfunktion wieder deaktiviert und er Wecker ausgeschaltet.

9.1 Wecker aktivieren/deaktivieren

Bereits gespeicherte Weckzeiten können aktiviert oder deaktiviert werden.

Drücken Sie die Taste ALARM, um einen gespeicherten Wecker zu wählen. Das jeweilige Wecker-Symbol blinkt. Halten Sie nun die Taste ALARM gedrückt.

Auf diese Weise wird ein aktiver Wecker deaktiviert (Wecker-Symbol nicht mehr sichtbar) oder ein deaktivierter Wecker aktiviert (Wecker-Symbol sichtbar).

9.2 Eieruhr Funktion

Mit der Eieruhr-Funktion steht Ihnen ein einstellbarer Countdown zur Verfügung, nach dessen Ablauf ein Alarmton zu hören ist.

Drücken Sie die Taste TIMER (14). Im Display blinkt das Timer-Symbol und die Startzeit von 5 Minuten ist voreingestellt.
Durch Drehen des SNOOZE +/- Drehknopf können Sie einen Countdown von 1 - 300 Minuten wählen.
Anschließend können Sie die Lautstärke des Alarm-Tons wählen.
Drücken Sie zum Starten des Countdown den SNOOZE +/- Drehknopf.

Ist der Countdown abgelaufen und es ertönt ein Alarm-Ton, können Sie diesen mit der Taste TIMER ausschalten. Das Timer-Symbol erlischt.

9.3 Werkseinstellung

Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender löschen und das Gerät in den Auslieferzustand versetzen.

Halten Sie die Taste MODE/RESET (8) etwa 8 Sekunden lang gedrückt.
Im Display wird „F011“ angezeigt, was bedeutet, dass sich das Gerät in einem Reset-Prozess befindet.
Das Gerät schaltet dann auf die Zeitanzeige um. Die Zeiteinstellung wird auf „00:00“ zurückgesetzt und muss erneut eingestellt werden.

10 Reinigen

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor der Reinigung den Netzstecker ziehen und Gerät ausschalten!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak).

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch. Kein Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen.

Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden.

Mit dem Baumwolltuch sanft über die Oberfläche reiben.

11 Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabelle.

Symptom Mögliche Ursache/Abhilfe
Gerät lässt sich nicht einschalten. Das Gerät wird nicht mit Strom versorgt.Schließen Sie das Netzteil richtig an die Steckdose und am Gerät an.
Es ist kein Ton zu hören. Erhöhen Sie die Lautstärke.
Das Display schaltet sich nicht ein. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen.
Empfang über UKW ist schlecht. Ändern Sie die Position der Antenne oder des KITCHENRADIO.
Gerät lässt sich nicht bedienen. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen.
Schlechte Bluetooth-Verbindung und Aussetzer	Die maximale Reichweite über Bluetooth von 10m nicht überschreiten.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit der technischen Hotline auf.

12 Technische Daten / Herstellerhinweise

Technische Änderungen und Irrtümer vorbehalten.

Empfangswege UKW, Bluetooth
Stromversorgung Netzteil DC 5 V, 1,5 A über externes mitgeliefertes Netzteil
Frequenzen UKW: 87,5-108 MHz	Bluetooth: 2402-2480 MHzSendeleistung max.: 4dBm
Bluetooth Version V5.0, A2DP, AVRCP, HFP
Umgebungslicht LED Lichtstrom: 23,8 lm	Farbtemperatur: 19120 K
Stromverbrauch im Betrieb max.: 0,72 W	Standby: 0,33 W
Lautsprecher 2 x 2,5 W RMS
Gewicht 460 g
Abmessungen (BxTxH) mm 212mm x 122mm x 42mm
Betriebsbedingungen 0 °C - 50 °C
Backup-Batterie LR44

Technische Daten des mitgelieferten Netzteils

Hersteller Shenzhen Qi Xin Electronics Co.	LTDNorth 3F, Bldg. A6, Xinfu Ind.Zone Chongqing Rd., Fuyong Ind.Thoroughfare, Fuyong St., Baoan DistShenzhen, Guangdong 518013 China.
Modellkennung QX15WG050150V
Eingangsspannung	AC 100 - 240 V
Eingangswechselstromfrequenz	50 / 60 Hz
Ausgangsspannung	DC 5,0 V
Ausgangsstrom	1,5 A
Ausgangsleistung	7,5 W
Durchschnittliche Effizienz im Betrieb	79,9 %
Leistungsaufnahme bei Nulllast	0,10 W

13 Entsorgungshinweise

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet und darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien/Akkus sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

Wir weisen Sie hiermit darauf hin, vor der Entsorgung des Gerätes alle personenbezogenen Daten, die auf dem Gerät gespeichert wurden, eigenverantwortlich zu löschen.

Alles zu Ihrem TechniSat Produkt in einer App.

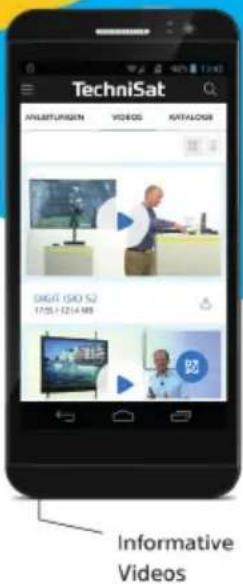

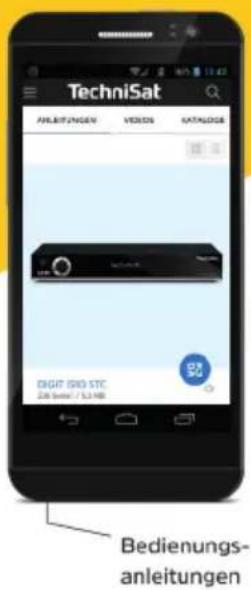

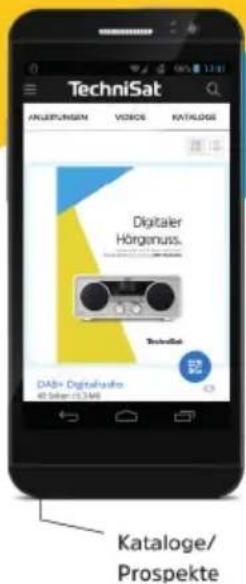

Mit der INFODESK-App von TechniSat können Sie sich Bedienungsanleitungen, Kataloge, Prospekte und informative Produktvideos bequem und schnell auf dem Smartphone oder Tablet ansehen.

INFODESK QR-Code scannen und App kostenfrei für iOS oder Android herunterladen.

www.technisat.de/infodesk

TechniSat Digital GmbH ist ein Unternehmen der Techniropa Holding GmbH und der LEPPER Stiftung. TechniPark · Julius-Saxler Straße 3 · 54550 Daun/Eifel

TechniSat
