Produkttyp	Universal-V/H-LNB (Low Noise Block Converter)
Marke	TechniSat
Modell	UNYSAT Universal-V/H-LNB
Frequenzbereich	10,7 – 12,75 GHz
Verstärkung	ca. 60 dB
Rauschmaß	0,1 dB typisch
Montage	Auf Doppelrohrarm mit selbstschneidender Innensechskantschraube
Polarisationsentkopplung	Einstellbar durch Drehen des LNB-Gehäuses (Kreuzpolarisation)
Anschlüsse	Koaxialausgänge (Anzahl je nach Ausbruch)
Gehäusematerial	Kunststoff (witterungsbeständig)
Abmessungen (ca.)	80 x 80 x 40 mm
Gewicht (ca.)	150 g
Stromversorgung	13/18 V DC über Koaxialkabel (vom Receiver)
Betriebstemperatur	-30 °C bis +60 °C
Zubehör	Bedienungsanleitung, Innensechskantschraube
Wartung & Reinigung	Gehäuse mit trockenem Tuch reinigen; keine aggressiven Reiniger
Sicherheitshinweise	Nur im Außenbereich verwenden; vor Feuchtigkeit schützen; Schrauben nicht überdrehen
Ersatzteile & Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; bei Defekt Gerät ersetzen
Hersteller	TechniSat Digital GmbH, TechniPark, Julius-Saxler-Straße 3, D-54550 Daun/Eifel

Häufig gestellte Fragen - UNYSAT Universal-V/H-LNB TECHNISAT

Wie wird das UNYSAT Universal-V/H-LNB montiert?

Wie stelle ich die Kreuzpolarisation ein?

Welche Werkzeuge werden für die Installation benötigt?

Kann das LNB mit jeder Satellitenschüssel verwendet werden?

Welches Koaxialkabel wird benötigt?

Was tun, wenn kein Signal empfangen wird?

Ist das LNB wasserdicht?

Gibt es eine Garantie auf das TechniSat UNYSAT LNB?

Kann das LNB auch für den Empfang von mehreren Satelliten genutzt werden?

Was ist der Unterschied zwischen Universal-LNB und Standard-LNB?

BEDIENUNGSANLEITUNG UNYSAT Universal-V/H-LNB TECHNISAT

UNYSAT-UNIVERSAL-LNB-Gehäuse

1. Bevor Sie das LNB-Gehäuse an den Haltearm Ihrer Außeneinheit befestigen, sollten Sie zunächst die für Ihr LNB erforderlichen Kabelausgänge mit Hilfe eines Schraubendrehers herausbrechen. Entriegeln Sie dazu zunächst den Rasthaken und ziehen Sie anschließend das untere Gehäuseteil nach unten ab.

1. Führen Sie nun die LNB-Anschlußkabel von unten in das untere LNB-Gehäuseteil ein und verbinden Sie diese mit dem LNB. Anschließend können Sie das LNB-Gehäuse wieder verschließen.

2. Schieben Sie das LNB-Gehäuse auf den Doppelrohrarm und arretieren Sie diesen mit Hilfe der beiliegenden, selbstschneidenden Innensechskantschraube.

4. Einstellung der Kreuzpolarisation.

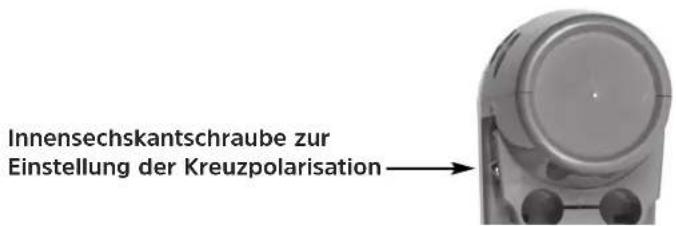

Nachdem Sie die Außeneinheit ausgerichtet haben, können Sie die Kreuzpolarisationsentkopplung einstellen: Lösen Sie zur Einstellung der Kreuzpolarisationsentkopplung die seitliche Innensechskantschraube des LNB-Gehäuses um einige Umdrehungen. Achtung! Innensechskantschraube nicht ganz herausdrehen!

Nun läßt sich das LNB-Gehäuse auf dem Haltearm je nach Bedarf nach rechts oder links drehen. Nachdem Sie die Einstellung vorgenommen haben, arretieren Sie das LNB-Gehäuse wieder mit der seitlichen Innensechskantschraube, indem Sie diese leicht anziehen. Ihr TechniSat Team

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel
