Produkttyp	Einscheibenmaschine (Monobrosse)
Modell	ROUND 45 SM 55 BC TOUCH
Marke	Ghibli & Wirbel
Arbeitsbreite	45 cm
Antrieb	Batteriebetrieben (55 V)
Batterietyp	Lithium-Ionen, 55 V
Bedienung	Touchpanel
Bürstenanzahl	1
Bürstendrehzahl	180 U/min
Gewicht	85 kg
Abmessungen (L x B x H)	55 x 45 x 120 cm
Schalldruckpegel	70 dB(A)
Vibrationspegel	< 2,5 m/s²
Wassertank	Nicht vorhanden (Trockenreinigung)
Reinigungsmodi	Polieren, Bürsten, Schrubben
Größe der Bürste	45 cm Durchmesser
Anpressdruck	Einstellbar, 0–50 kg
Schutzart	IPX3
Wartung	Bürstenwechsel, Batteriepflege, Reinigung des Geräts
Zubehör im Lieferumfang	Bürste, Ladegerät, Bedienungsanleitung
Garantie	2 Jahre
CE-Kennzeichnung	Ja

Häufig gestellte Fragen - ROUND 45 SM 55 BC TOUCH Ghibli & Wirbel

Wie schalte ich die Einscheibenmaschine ROUND 45 SM 55 BC TOUCH ein?

Drücken Sie den Touch-Start-Knopf auf dem Bedienfeld. Halten Sie ihn 2 Sekunden gedrückt, bis das Display aufleuchtet.

Welche Bürstengröße wird für das Modell ROUND 45 benötigt?

Verwenden Sie eine Bürste mit 45 cm Durchmesser. Die Aufnahme ist für Standard-Bürsten mit Adapter geeignet.

Wie lade ich den Akku der Maschine?

Schließen Sie das mitgelieferte Ladegerät an die Buchse an der Rückseite an. Die Ladezeit beträgt ca. 3 Stunden. Das Display zeigt den Ladezustand an.

Kann ich die Maschine auch auf Teppichboden einsetzen?

Ja, mit einer geeigneten Teppichbürste. Stellen Sie den Anpressdruck niedrig ein, um Beschädigungen zu vermeiden.

Was bedeutet die Fehlermeldung 'E01' auf dem Display?

Der Fehler 'E01' weist auf eine Überlastung des Motors hin. Reduzieren Sie den Anpressdruck oder schalten Sie die Maschine aus und lassen Sie sie abkühlen.

Wie reinige ich die Maschine nach dem Gebrauch?

Wischen Sie das Gehäuse mit einem feuchten Tuch ab. Entfernen Sie Bürstenreste mit einer Bürste. Nicht unter fließendem Wasser reinigen.

Ist die Maschine für den Nassreinigung geeignet?

Nein, die ROUND 45 SM 55 BC TOUCH ist eine Trockenreinigungsmaschine (Polieren, Bürsten). Für Nassreinigung benötigen Sie ein separates Modell.

Welche Schutzkleidung sollte ich tragen?

Tragen Sie Gehörschutz, Schutzbrille und rutschfeste Schuhe. Bei längerem Gebrauch ist Staubschutz zu empfehlen.

Kann ich die Bürste selbst wechseln?

Ja, die Bürste ist werkzeuglos wechselbar. Heben Sie die Maschine an, lösen Sie den Schnellverschluss und ziehen Sie die Bürste ab.

Wo finde ich Ersatzteile für die ROUND 45?

Ersatzteile wie Bürsten, Akkus und Ladegeräte erhalten Sie beim Ghibli & Wirbel Kundendienst oder autorisierten Händlern. Die Bedienungsanleitung enthält eine Teileliste.

BEDIENUNGSANLEITUNG ROUND 45 SM 55 BC TOUCH Ghibli & Wirbel

DE Gebrauch und wartung

CE

49.0267.00

ed. 07/2022

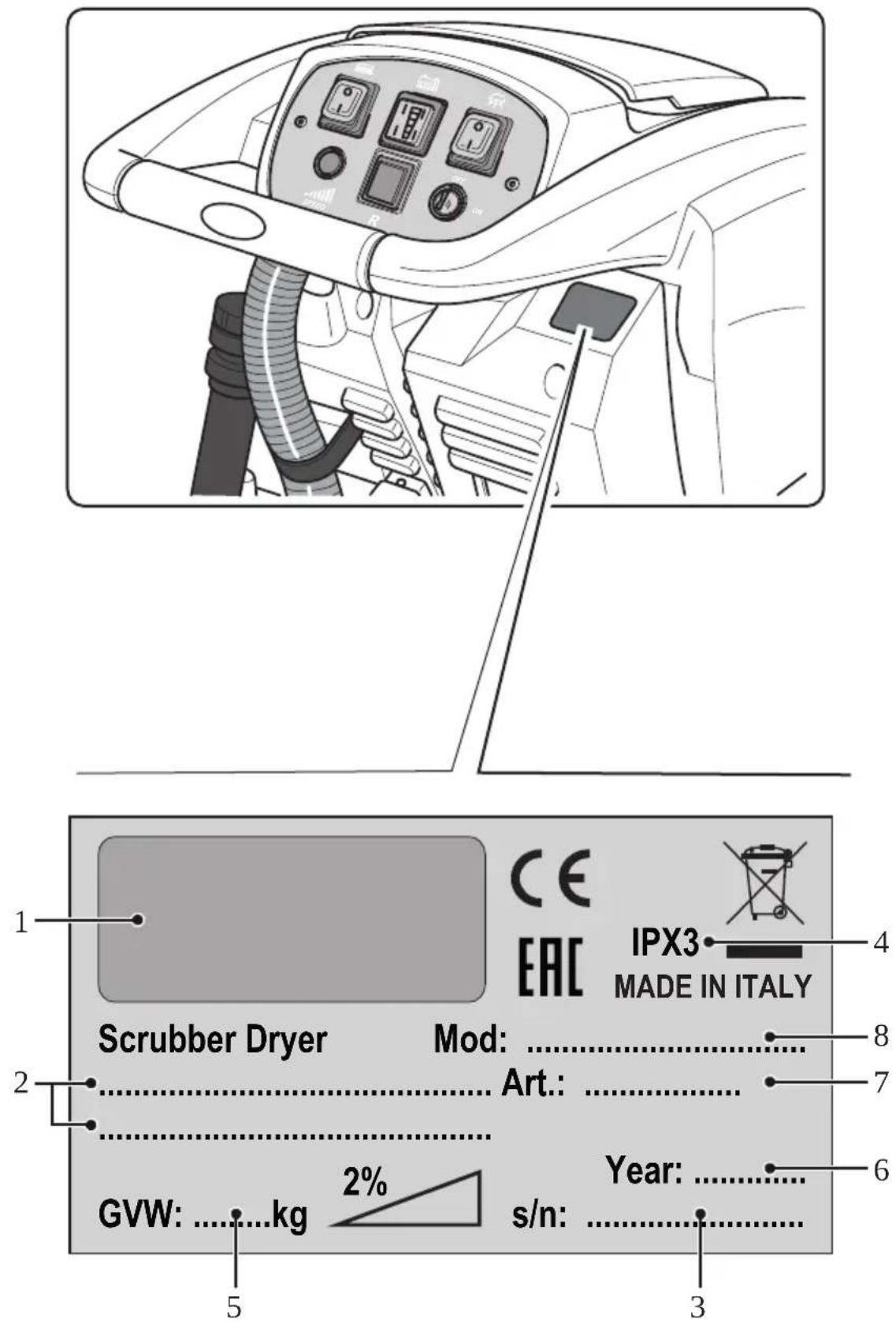

	1 2 3 4
IT	Produttore Caratteristiche elettriche N° Matricola Grado di protezione
EN	Manufacturer Electrical characteristics Serial N° Degree of protection
FR	Producteur Caractéristiques électriques N° Matricule Degré de protection
DE	Hersteller Elektrische Eigenschaften Seriennummer Schutzgrad
ES	Fabricante Características eléctricas N° Matrícula Grado de protección
PT	Produtor Características eléctricas Número de série		Grau de protecção
NL	Producent	Elektrische eigenschappen	Serienummer	Beschermingsgraad
CS	Výrobce	Elektrické údaje Výrobní č.		Úroveň ochrany
RU	Изготовитель	Электрические характеристики	Заводской No	Степень защиты
AR	الصانع	الموصفات الكهربائية	الرقم التسلسلي	درجة الحمالية

	5 6 7 8
IT	Peso in ordine di marcia	Anno di costruzione	Codice articolo	Modello
EN	Weight in running order	Year of manufacture	Item code	Model
FR	Poids en ordre de marche	Année de construction	Référence de l'article	Modèle
DE	Gewicht bei Betrieb	Baujahr	Artikelnummer	Modell
ES	Peso en orden de marcha	Año de fabricación Código del artículo Modelo
PT	Peso em ordem de marcha	Ano de construcción	Código do artigo	Modelo
NL	Gewicht in rijklare toestand	Bouwjaar	Artikelcode	Model
CS	Hmotnost v provozním stavu	Rok výroby	Kód položky	Model
RU	Эксплуатационный вес Год выпуска Код изделия		Модель
AR	الوزن في وضعية التشغيل	سنة الصنع	رمز المنتج	الطراز

DE Deutsch....DE - 1

(Übersetzung der Originalanleitung)

Sehr verehrter Kunde,

Wir bedanken uns bei Ihnen dafür, dass Sie eines unserer Produkte zur Reinigung Ihrer Räume gekauft haben.

Der von Ihnen erworbene Wasch-Trockenfußbodenreiniger wurde für eine unkomplizierte Handhabung und für eine lange Lebensdauer entwickelt.

Uns ist bewusst, dass ein gutes Produkt, um im Laufe der Zeit gut zu bleiben, ständig verbessert we die jene zufrieden zu stellen, die tagtäglich mit ihm umgehen. Daher wünschen wir uns, dass Sie nicht nur ein zufriedener Kunde sind, sondern auch ein Partner, der sich nicht davor scheut, uns seine Meinungen und seine jeden Tag mit dem Gerät gemachten Erfahrungen mitteilt.

Inhaltsangabe

Technische Daten......DE-3

1.1 Einleitung......DE-5
2.1 Maschinenkenntnisse......DE-5
3.1 Entpackung DE-5

3.1.a - Maschinenzubehär ......DE-5

4.1 Zusammenbau der einzelteile......DE-5

4.1.a - Montage des Fußbodenwischers......DE-5

4.1.b - Montage der Bürste ......DE-5
4.1.c - Installierung und Anschluss der Batterie......DE-6

5.1 Aufladen der Batterie......DE-6

5.1.a - Aufladen der Batterie durch Bordaufladegerät (Wenn Vorhanden)......DE-6
5.1.b - Aufladen der Batterie durch Externes Ladegerät......DE-7

6.1 Kontroll- und Steuerpult......DE-7
6.2 Beispiel Arbeitszyklus......DE-8
7.1 Tankauffüllung DE-8
8.1 Arbeitsweise DE-8

8.1.a - Kontrollen vor Arbeitsbeginn......DE-8

8.1.b - Vorbereitung der Maschine und Funktionswahl .....DE-8
8.1.c - Gebrauch der Maschine......DE-9
8.1.d - Anpassung der Fahrtrichtung......DE-9
8.1.e - Anpassungsbeihilfe für Traktion (nur für Modelle ohne Traktion)......DE-10
8.1.f - Nach gebrauch der Maschine und Ausschalten .....DE-10
8.1.g - Höchster Stand des Rückgewinnungswassers......DE-10

9.1 Entsorgung des schmutzwassers......DE-10

10.1 Wartung und Reinigung ......DE-11

10.1.a - Leeren und Reinigen des Frischwassertanks......DE-11
10.1.b - Reinigung des Schmutzwassertanks......DE-11
10.1.c - Reinigung des Wischers DE-11
10.1.d - Reinigung des Frischwasserfilters ......DE-12
10.1.e - Auswechseln der Bürste DE-12

10.1.f - Auswechseln des Wischergummis .....DE-12

10.1.g - Reinigung des Sammelwassertankfilters ......DE-12
10.1.h - Reinigung der Lufteinlassfilter DE-13

10.1.i - Auswechselung der Sicherungen ......DE-13
10.1.I - Einstellung des Fußbodenwischers ......DE-13
10.1.m - Einstellung des Batterieladegeräts und des Digitalinstruments ...... DE-13

Problem - ursache - behebung......DE-14

11.1 Garantie ...... DE-15

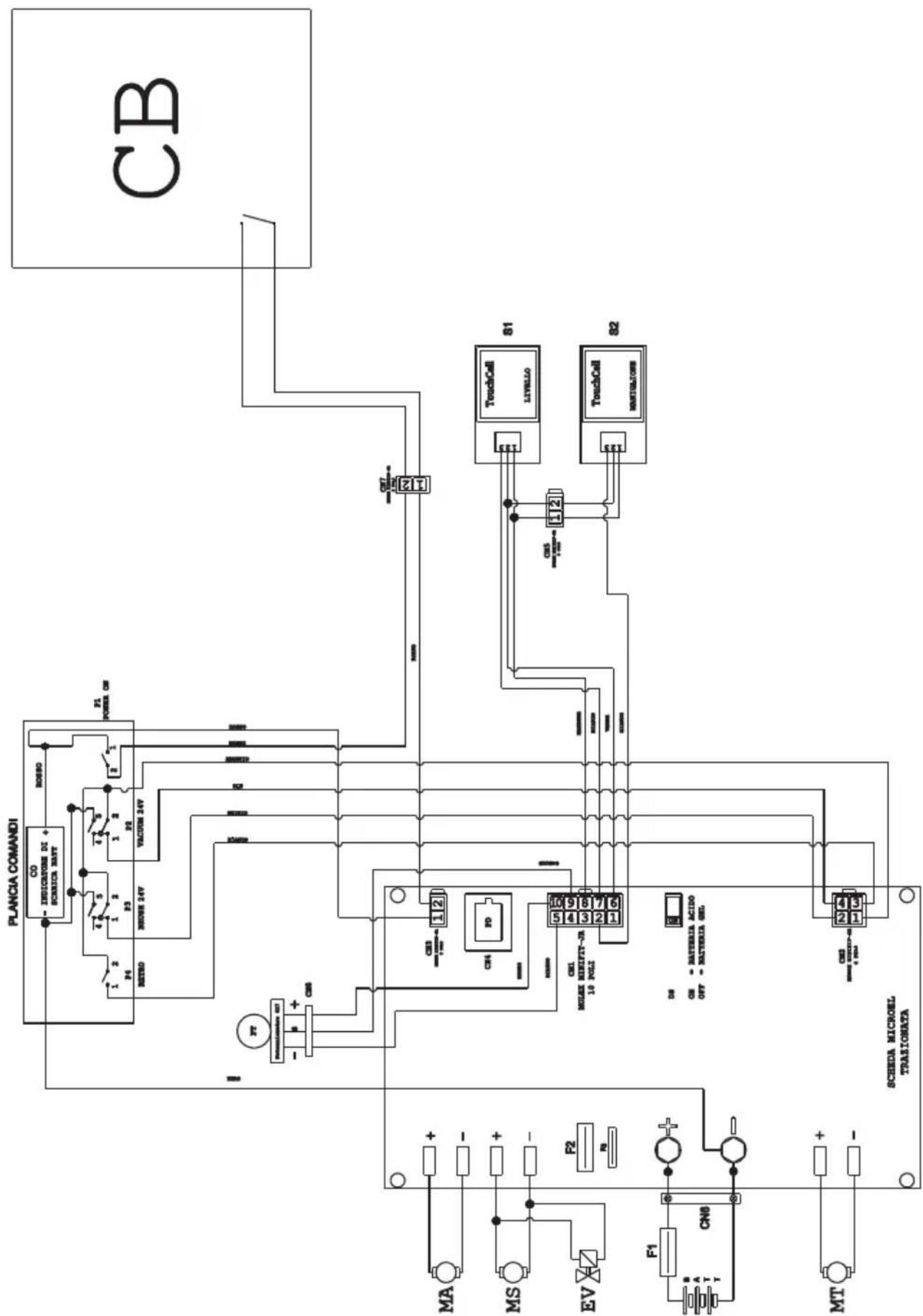

Elektrische schaltpläne......DE-16

Technische Daten

	40 / 45 SM 55 40 / 45 SD 55
Führungstyp Bodenreiniger
Merkmale
Energieversorgung Batterie Batterie
Versorgungsspannung Siehe Schild	mit technischen Daten
Gesamtleistung 750 W 900 W 1090	W 1240 W
Antrieb von Hand Mit Antrieb
Waschfußbreite * 530 mm 530 mm
Saugfußbreite 750 mm 750 mm
Theoretische Stundenleistung	2120 m2/h 2650 m		2/h
Bürsten / Pad
Durchmesser / Anzahl	530mm/21"		530mm/21"
Motorleistung / Anzahl	350 Wx1	500 Wx1	350 Wx1	500 Wx1
Motorumdrehungsleistung	115 Drehungen/min.		115 Drehungen/min.
Spezifischer Druck	18 gr/cm2	18,8 gr/cm2	18 gr/cm2	18,8 gr/cm2
Gewicht des Antriebsgehäuses	26 Kg	27,2 Kg	26 Kg	27,2 Kg
Ansaugung
Motorleistung	400 W		550 W
Unterdruck	1189 mmH2O		1791 mmH2O
Luftmenge	28 l/sec		30 l/sec
Geräuschentwicklung	Min. 57 dB (A) ☎ / Max. 63 dB (A) ☎
Antrieb
Motorleistung	---		180 W
Tank
Wiederverwendung	Nein		Nein
Frischwasser	40 / 45 l		40 / 45 l
Schmutzwasser	42 / 47 l		42 / 47 l
Abmessungen (LxBxH) ohne Fußbodenwischer	1210 x 560 x 1040 mm		1210 x 560 x 1040 mm
Vibrationen ISO 5349 m/sec2	< 2,5		< 2,5
Gewicht
Leergewicht	90,5 Kg	91,7 Kg	109 Kg	110,2 Kg
Gewicht mit Batterien	143,5 Kg	144,7 Kg	189 Kg	190,2 Kg
Gewicht bei Betrieb GVW	188,5 Kg	189,7 Kg	234 Kg	235,2 Kg

* Die Waschpiste versteht sich mit laufender Maschine und zusammengedrückter Bürste.

	40 / 45 SM 55 40 / 45 SD 55
Zubehör
Bürste PPL ø 0,7 40.0003.00 POLY	0,7 40.0003.00 POLY 0,7
Bürstenvorsprüher 24.0405.00 24.04	05.00
Wischergummi vorne 39.0181.00 39	0181.00
Wischergummi hinten 39.0111.00 39	0111.00
Wasserrohr 30.0024.00 30.0024.00
Zubehör auf Anfrage
Bürste PPL strong ø 0,9 40.0103.00	POLY 0,9 40.0103.00 POLY 0,9
Bürste PPL ø 1,2 40.0303.00 40.03	303.00
Bürste tynex ø 1,2 grit 80 40.0203.	00 40.0203.00
Polyurethan - Kutschukset 95.0055	00 95.0055.00
Mitnehmer 40.1003.00 40.1003.00

1.1 EINLEITUNG

GEFAHR:

Vor der Anwendung der Maschine aufmerksam die beiliegende Anweisung „SICHER-HEITSHINWEISE FÜR BODENWASCH-UND TROCKENMASCHINEN“ durchlesen.

2.1 MASCHINENKENNTNIS- SE (Abb. 1)

1) Führungssäule.
2) Schaltpult.
3) Bedienhebel Bodenwischer.
4) Wasserversorgungshahn.
5) Tank Waschlösung.
6) Tankdeckel.
7) Entleerung Frischwasser.
8) Räder.
9) Spritzschutz.
10) Bürste.
11) Bodenwischer.
12) Entleerschlauch Schmutzwasser.
13) Ansaugschlauch Bodenwischerwasser.
14) Tank Sammelwasser.
15) Schauglas / Reinwasserablass.
16) Ladegerät.
17) Reinwasserfilter.
18) Pedal Heben / Senken der Bürste.
19) Taste zum Einschalten der Bürstenrotation.
20) Tuch Sensor für das Starten und die Rotation der Bürsten.

3.1 ENTPACKUNG (Abb. 1-2)

Ist das Verpackungsmaterial einmal beseitigt, so, wie wie auf dem Verpackungsmaterial selbst gezeigt, überprüfen Sie, dass die Maschine und ihr Zubehör vollständig ist.

Werden eindeutig Schäden festgestellt, so informieren Sie innerhalb von 3 Tagen den zuständigen Gebietsvertreiber und das Transportunternehmen.

• Entfernen Sie die Hülle (21) mit den Zubehörteilen.
• Zerschneiden Sie das Verpackungsband (22).

• Entfernen Sie die Holzblöcke (23) und (24).

• Das Pedal (19) betätigen, um den Bürstenflansch (42) zu heben (siehe bei fenden Abschnitt).

• Den Griff (3 - Abb. 1) anheben, um den Fußbodenwischer (25) zu heben (siehe betreffenden Abschnitt).
• Positionieren Sie eine Rutsche und laden Sie die Maschine von der Palette ab.

3.1.a - Maschinenzubehär (Abb. 3)

Folgende Zubehörteile sind enthalten:

10) Bürste/n.
11) Fußbodenwischer.
26) Wasserfüllschlauch.
27) Gebrauch- und Wartungshandbuch der Maschine.
28) Anleitungshandbuch zum Batterieladegerät (sofern vorhanden).
29) Versorgungskabel Batterieladegerät (sofern vorhanden).
30) Filter für Reinwassertankstutzen.

4.1 ZUSAMMENBAU DER EINZELTEILE

4.1.a - Montage des Fußbodenwischers (Abb. 4)

• Die beiden Handräder (32) auf dem Fußbodenwischer (11) lösen.
• Den Fußbodenwischer (11) auf der Halterung (25) montieren und die beiden Handräder (32) festziehen.
• Den Schlauch (13) am Anschluss (33) des Fußbodenwischers anschließen.

BEMERKUNG:

Bei den vorigen Tätigkeiten muss die Fußbodenwischerhalterung gesenkt sein.

4.1.b - Montage der Bürste (Abb. 5)

GEFAHR:

Für diese Tätigkeit sind zwei Personen erforderlich!

• Den Polystyrol-Schutz (34) entfernen.
• Die Bürste gemäß den Vorgaben im Abschnitt „Bürstenauswechslung“ montieren.

4.1.c - Installierung und Anschluss der Batterie (Abb. 6)

HINWEIS:

KONTROLLIEREN SIE, DASS DER SCHMUTZWASSERTANK UND DER FRISCHWASSERTANK LEER SIND.

• Ziehen Sie den Stift ab (35).
• Die Taste (36) betätigen und den Tank (14) anheben, bis er völlig umkippt.
• Positionieren Sie die Batterien (37) wie in der Abbildung gezeigt und verbinden Sie sie wie in der Zeichnung in Abb. 6 dargestellt mit den mitgelieferten Kabeln.
• Ziehen Sie die Klemmen (38) mit einem isolierten Schlüssel an.
• Den Tank (14) senken, bis das Einrasteklickgeräusch hörbar ist.
• Den Stecker (35) in die entsprechende Buchse (39) stecken.

BEMERKUNG:

Der Anschluss der Batterien muss von Fachpersonal vorgenommen werden.

5.1 AUFLADEN DER BATTERIE

GEFAHR:

Laden Sie die Batterie in gut Räumen und gemäß der geltenden Vorschriften des Anwendungslandes auf. Hinsichtlich von Informationen zur cherheit halten Sie sich an das, was im Kapitel 1 des vorliegenden Handb steht.

HINWEIS:

Für Informationen und Hinweise zur Batterie und zum Bordladegerät (wenn handen) halten Sie sich an das mitgelieferte Handbuch des Ladegeräts.

HINWEIS:

Die Maschine ist ab Fabrik auf eine Arbeit mit einer Gel-Zellen-Batterie geeicht. Bei der Installation von anderen Batterien Ernd auf den Abschnitt „Einstellung der Parameter“ verwiesen.

Es ist verboten, die Maschine mit Gelbatterien zu betreiben, wenn sie für Säure- oder andere Batterien eingestellt ist.

BEMERKUNG:

Eine komplette Aufladung der Batterien benötigt 10 Stunden. Vermeiden Sie Teilaufladungen.

5.1.a - Aufladen der Batterie durch Bordaufladegerät (wenn vorhanden) (Abb. 7)

• Bringen Sie die Maschine in die Nähe einer Netzsteckdose.
• Das mitgelieferte Kabel (29) in den Anschluss (29a) stecken, anschließend das andere Ende an der Netzsteckdose anschließen.
• Überprüfen Sie, ob die grüne Led (41) 2 mal blinkt und von der "Grünen" zur "Roten" festen Licht geht.

HINWEIS:

Kontrollieren Sie, dass die Netzspannung mit der Betriebsspannung des Ladege-räts verträglich ist (230 Vac für den europäischen Markt; 115 Vac für den amerika-hischen Markt; 50/60 Hz).

- Lassen Sie die Batterie sich aufladen bis das LED (41) „Grün“ aufleuchtet, ziehen Sie danach das Versorgungskabel (29) ab und verstauen Sie es. vor-

5.1.b - Aufladen der Batterie durch externes Ladegerät (Abb. 8)

HINWEIS:

Es ist wichtig, dass zuerst der Stecker (35) in die Steckdose (40) des ladegeräts gesteckt und dann erst das Batterieladegerät an der Netzsteckd angeschlossen wird, da sich die Batterien sonst nicht aufladen.

• Bringen sie die Maschine in die Nähe der Batterieladestation.
• Ziehen sie den Stecker (35) der Batterie aus der Steckdose (39) der Anlage.
• Verbinden Sie den Stecker (35) der Batterie mit der Steckdose (40) des externen Ladegeräts.
• Am Ende des Ladevorgangs ver Sie wieder den Stecker (35) der Batterie an der Steckdose (39) der Anlage.

6.1 KONTROLL- UND STEUERPULT (Abb. 9)

4) Hahn zur Einstellung der Wassermenge
Drehen Sie den Hahn (4) in Gegenuhrzeigersinn, um die Lösungsmittelmenge zu erhöhen, in die entgegen gesetzte Richtung, um sie zu verringern.
Um das Ausfließen des Wassers zu sperren, den Hahn verschleiben.

20) Touch-Sensor Antriebs-Start und Bürstendrehung

(für Modell mit Antrieb)

Überprüfen, dass das Potentiometer (45) mindestens auf die Mindestgeschwindigkeit eingestellt ist.

Durch Betätigung des Touch-Sensors mit Schlüsselwahlschalter (43) in Stellung „ON“ und gedrückten Tasten (46) und (48) wird der Antrieb, die Drehung der Bürsten und die Ausgabe des Wassers gestartet.

20) Touch-Sensor Antriebs-Start und Bürstendrehung

(für Modell ohne Antrieb)

Durch Betätigung des Touch-Sensors mit Schlüsselwahlschalter (43) in Stellung „ON“ und gedrückten Tasten (46) und (48) wird der Antrieb, die Drehung der Bürsten und die Ausgabe des Wassers gestartet.

43) Schlüsselwahlschalter „ON/OFF“

- Durch Einführen des Schlüssels in das Schloss (43) und durch Drehen desselben auf „ON“, werden die Stromkreise unter Spannung gesetzt; dreht man den Schlüssel in Stellung „OFF“, wird der Strom abgestellt.

44) Taste Rückwärtsfahrt "R" (nur für Modell mit Antrieb)

Mithilfe des Potentiometers (45) prüfen, dass die Mindest-Antriebsgeschwindigkeit eingestellt ist.

Gedrückt und gehalten, während der Anwendung des Touch-Sensors (20), wird sich die Maschine rückwärts, in Richtung des Bedieners bewegen.

45) Potentiometer Geschwindigkeitsregelung

(nur für Modell mit Antrieb)

Mithilfe des Potentiometers (45) regelt man die Geschwindigkeit des Antriebs; dreht man das Potentiometer im Uhrzeigersinn, erhöht sich die Geschwindigkeit, dreht man nach links, verringert sie sich.

46) Einschalter der Bürstenrotation

Durch Drücken der Taste (46), die aufleuchtet, erfolgt die Freigabe der Bürstendrehung; der Betrieb derselben wird durch den Touch-Sensor (20) gesteuert. Um die Drehung der Bürste zu unterbinden, die Taste (46) " ☐" drücken, die erlöscht.

47) Leds zur Anzeige des Batterielade- stands

Sie leuchtet auf, wenn der Schlüssel-wahlschalter (43) in Stellung „ON“ steht und zeigt den Ladezustand der Batterie an.

• Wenn das Led (E) aufleuchtet, so bedeutet das, dass der Energiestatus der Batterie auf dem Maximalstand ist.
• Wenn das Led (C) aufleuchtet, bedeutet das, dass der Energiestatus der Batterie ungefähr bei der Hälfte liegt.
• Wenn das Led (A) (rotes Led) leuchtet, bedeutet das, dass der Energiestatus der Batterie auf dem Minimalstand ist.

Mit schwacher Batterie (rote LED (A) an) geht das Gerät aus oder startet nicht.

Das rote LED "41" blinkt für einige Sekunden darauf hinweisend, dass die Batterie aufgeladen werden müssen.

48) Einschalter des Ansaugers

Die Funktion des Schalters wird dmit dem Schalter (43) in die Position "ON" aktiviert.

Den Schalter in Stellung „I“ drücken, dieser leuchtet auf und startet den Betrieb des Saugers.

6.2 BEISPIEL ARBEITSZYKLUS (Abb. 9)

Einstellen einer Waschgang mit Bürste und Trocknung.

• Den Schlüsselwahlschalter (43) auf „ON“ drehen.
• Die Taste (46) für die Freigabe der Bürstendrehung drücken.
• Drücken Sie die Taste (48) der Staubsauger startet.

BEMERKUNG:

Es ist möglich, auch während der Arbeitsphase bei Maschine in Bewegung durch Betätigen des entsprechenden Potentiometers die Geschwindigkeit zu ändern.

- Die Touch-Taste (20) antippen, das Gerät beginnt den Arbeitszyklus.

7.1 TANKAUFFÜLLUNG (Abb. 10)

HINWEIS:

Füllen Sie in den Tank nur sauberes Wasser aus der Leitung mit einer Temperatur nicht über 50°C ein.

- Ziehen Sie den mitgelieferten Schlauch (26) heraus, verbinden Sie das eine Ende (26a) mit dem Wasserhahn und das andere Ende (26b) führen Sie in den Tank (5) ein.

• Überprüfen, ob der Hahn (31) offen ist.
• Drehen Sie den Wasserhahn auf und fül- len Sie den Tank (5) auf DAS HÖCHST- NIVEAU (NICHT ÜBERSCHREITEN) angezeigt durch das Etikett auf dem transparenten Rohr (15).
• Das Reinigungsmittel in den Tank füllen.

BEMERKUNG:

Verwenden Sie nur nicht schäumende Reinigungsmittel, für die Menge sehen Sie in den Angaben des Reinigungsmittelherstellers und der Art des zu beseitigenden Schmutzes.

GEFAHR:

Sollte das Reinigungsmittel in die Augen oder auf die Haut gelangen oder verschluckt werden befolgen Sie die Angaben auf dem Sicherheitsdatenblatt und die Anleitungen des Reinigungsmittel-Herstellers.

8.1 ARBEITSWEISE (Abb. 1-9)

8.1.a - Kontrollen vor Arbeitsbeginn

• Kontrollieren Sie die korrekte Anbringung und den Verschluss des Ablassschlauchs (12) des Tanks.
• Kontrollieren Sie, dass das Anschlussstück (49) auf dem Bodenwischer (11) nicht verstopft und dass der Schlauch korrekt verbunden ist.
• Überprüfen, ob das Reinwasser-Ablass-rohr (15) korrekt an den betreffenden Halterungen befestigt und der Hahn (31) offen ist.
• Den Schlüsselwahlschalter (43) auf „ON“ drehen und den Ladezustand der Batterie kontrollieren.

8.1.b - Vorbereitung der Maschine und Funktionswahl (Abb. 9-11)

• Den Schlüsselwahlschalter (43) auf „ON“ drehen, die Entladungsanzeige (47) leuchtet auf und zeigt den Ladezustand der Batterie an.
• Enthaken Sie den Hebel (3 Abb. 11) und Sie ihn ab, daraufhin senkt sich der Bodenwischer (11 Abb. 11).

- Das Pedal (19 Abb. 11) drücken, aus seiner Halterung aushaken und anheben, die Bürste (10 Abb. 1) senkt sich.

Arbeitsdurchgang:

- Die Maschine kann 4 Arbeitsdurchgänge ausführen:

Nur Trocknen:

- Die Taste (48, Abb. 9) betätigen, um den Staubsauger nur im Trocknungszyklus einzuschalten. Bei Modellen mit Antrieb, betätigen Sie die betreffenden Steuerbefehle, um den Antrieb auszuführen.

Nur Kehren:

• Um nur den Bürstzyklus vorzunehmen, die Taste (46 Abb. 9) für die Freigabe der Bürstendrehung drücken.
• Den Wasserhahn schließen.
• Berühren Sie den Touch-Sensor, um die Rotation der Bürsten zu starten (für Modelle mit integrierter Traktions startet auch die Traktion).

Wasch- Kehrdurchgang:

- Die Taste (46 Abb. 9) zur Freigabe der Bürstendrehung und der Wasserausgabe drücken. Berühren Sie den Touch-Sensor, um die Rotation der Bürsten und die Wasserversorgung zu starten (für Modelle mit integrierter Traktions startet auch die Traktion).

Wasch- Kehr- und Trockendurchgang:

- Die Taste (48 Abb. 9) für den Start des Saugers. die Taste (46 Abb. 9) zur Freigabe der Bürstendrehung und der Wasserausgabe drücken. Berühren Sie den Touch-Sensor, um die Rotation der Bürsten und die Wasserversorgung zu startenn (für Modelle mit integrierter Traktions startet auch die Traktion).

8.1.c - Gebrauch der Maschine (Abb. 1)

- Nach dem Start der Maschine und der Auswahl des Zyklus beginnen Sie mit den Reinigungsarbeiten durch Schieben der Maschine mit Hilfe des Handgriffs (1 Abb. 1) oder durch Berühren des Touch-Sensors (20 Abb. 1), um die Traktion zu starten (Bei ausgerpsteten Modellen)

BEMERKUNG:

Achten Sie auf die empfindlichen Böden; Verwenden Sie nicht die gestoppte Maschine mit der Rotation der Bürste eingeschaltet. Es ist möglich, bei besonders hartnäckigen Flecken (bei Maschinen mit Antrieb) die Geschwindigkeit des Antriebs auf „0“ einzustellen, sodass die Bürste sich stets an der gleichen Stelle dreht, ohne den Antriebsmotor zu belasten.

BEMERKUNG:

Die richtige Reinigung und Trocknung des Bodens wird mir der Maschine vorwärts gehend, rückwärts gehend trocknet die Maschine nicht; in diesem Stadium immer die Wischerblätter abheben, , um eine Beschädigung zu verhindern.

• Die Geschwindigkeit des Antriebs (falls vorhanden) einstellen, wie zuvor beschrieben.
• Eventuell die Menge des Reinigungswassers mithilfe des Hahns (4 Fig. 9) regeln.
• Den Ladezustand der Batterien mithilfe der Anzeige (47) kontrollieren.

8.1.d - Anpassung der Fahrtrichtung (Abb. 12)

Wenn während der Reinigung (Bürstenrotation), bemerkt wird, dass die Maschine nicht in einer geraden Linie, sondern eher rechts oder links geht, kann die Richtung an das Rad (50) eingestellt werden.

- Die Maschine und die Rotation der Bürste starten. Wenn die Maschine neigt dazu, nach rechts zu gehen, den Drehknopf (50) leicht auf „S“ drehen, bis die Richtung gerade ist; Wenn die Maschine neigt dazu, nach links zu gehen den Drehknopf (50) leicht auf “D” drehen, bis die Richtung gerade ist.

8.1.e - Anpassungsbeihilfe für Traktion (nur für Modelle ohne Traktion) (Abb. 12)

Die Funktion des Handrades (51) ist die Erhöhung / Verringerung des Bodendrucks der Bürste, um den Vortrieb der Maschine zu erleichtern.

- Durch Drehen des Knopfes (51) im Uhrzeigersinn verringert sich die Hilfe für Traktion umgekehrt erhöht sie sich.

8.1.f - Nach Gebrauch der Maschine und Ausschalten (Abb. 9-13)

• Nach Beendigung der Reinigungsarbeiten, vor dem Ausschalten des Geräts, die Wassserausgabe und die Drehung der Bürsten durch Betätigung der Taste (46 Abb. 9) unterbrechen.
• Heben Sie die Bürste über Druck auf das Pedal (19 Abb. 13) bis zum Anschlag an und klemmen Sie in der dazu vorgesehenen Halterung fest.
• Mit eingeschaltetem Sauger die ganze Flüssigkeit auf dem Fußboden absaugen, dann den Sauger mit der Taste (48, Abb. 9) abschalten.
• Den Hebel (3, Abb. 13) nach oben ziehen, um den Fußbodenwischer (11, Abb. 13) anzuheben.

HINWEIS:

Hebben Sie immer den Wischerarm den Kopf am Ende der Reinigungsarbeiten, weil es die Verformung der Gummirakel und Borsten verhindert.

- Den Wahlschalter (43) auf „OFF“ drehen, um das Gerät auszuschalten.

HINWEIS:

Wenn die Maschine für einige Tage nicht benutzt wird, sollte der Stecker (35, Abb. 8) aus der Steckdose gezogen werden.

8.1.g - Höchster Stand des Rückgewinnungswassers

Wenn sich während des Betriebs des Geräts der Sauger ausschaltet, bedeutet dies, dass der Stand des Rückgewinnungswassers im Behälter den Höchststand erreicht hat.

Begeben Sie sich zur Wasserentsorgungsstelle und leeren Sie den Rückwassertank wie im betreffenden Abschnitt gezeigt.

HINWEIS:

Für das reibungslose Funktionieren der Niveausensoren ist eine gründliche Reinigung des Inneren des Tanks (14 Abb. 16) notwendig.

9.1 ENTSORGUNG DES SCHMUTZWASSERS (Abb. 14)

Nach dem Arbeitsdurchgang oder wenn der Schmutzwassertank (14) voll ist, muss er auf folgende Art geleert werden:

BEMERKUNG:

Zur Entsorgung des Schmutzwassers halten Sie sich an die Regeln des Landes, in dem die Maschine eingesetzt wird.

• Stellen Sie sich mit der Maschine in die Nähe eines Abflusses.
• Den Schlauch (12) vom Träger entfernen.
• Entfernen Sie den Stopfen (52) vom Schlauch (12) und entleeren Sie vollständig das Wasser im Tank.

BEMERKUNG:

Über einen Druck auf das Schlauchende (12) kann die Menge des ausströmenden Wassers eingestellt werden.

- Setzen Sie die Kappe (52) auf den Schlauch (12) und positionieren sie ihn auf die Halterung.

10.1 WARTUNG UND REINIGUNG

HINWEIS:

Alle Wartungsarbeiten müssen bei abgeschalteter Maschine und leerem Tank durchgeführt werden.

TÄGLICH AUSZUFÜHRENDE MASSNAHMEN

10.1.a - Leeren und Reinigen des Frischwassertanks (Abb. 15)

HINWEIS:

Am Ende der Reinigungsarbeiten muss der Frischwassertank (5) entleert und und gesäubert werden, um Ablagerungen und Verkrustungen zu vermeiden.

Nach der Entleerung des Schmutzwassertanks, entleeren Sie den Frischwassertank auf folgende Weise.

• Stellen Sie sich mit der Maschine in die Nähe eines Abflusses.
• Den Schlauch (15) von den Befestigungen lösen, den Hahn (31) schließen, den Schlauch auf den Auslauf am Boden legen, den Hahn (31) öffnen und das ganze Wasser ablassen.
• Waschen Sie das Innere des Tanks, wobei Sie den Auslaufschlauch offen lassen, und füllen Sie Frischwasser in die obere Öffnung.
• Nach der Reinigung den Schlauch (15) anheben, während der Hahn (31) noch offen ist. Den Schlauch in den betreffenden Aufnahmen befestigen.
• Um das ganze Wasser aus dem Tank (5) abzulassen, den Schlauch (53) vom Schnellanschluss (54) abtrennen, dann den Anschluss nach unten drehen bzw. den Filterdeckel (55) entfernen, um das Wasser ganz abzulassen.

10.1.b - Reinigung des Schmutzwassertanks (Abb. 16)

HINWEIS:

Am Ende der Reinigungsarbeiten muss der Schmutzwassertank gesäubert werden, um zu vermeiden, dass sich gerungen und Krusten bilden und zur Vermeidung von Bakterien, Gerüche und Schimmelpilzen.

• Entleeren Sie das Schmutzwasser wie im entsprechenden Abschnitt erklärt, indem Sie sich mit der Maschine in die Nähe eines Abflusses begeben.
• Den Deckel (6) abnehmen.
• Der Schlauch (12) bleibt abgesenkt und ohne die Kappe wieder aufgesetzt zu haben, geben Sie über einen Schlauch fließendes Wasser ins Innere des Tanks (14) und reinigen Sie ihn solange, bis sauberes Wasser aus dem Schlauch austritt.
• Bauen Sie alles in umgekehrter Reihenfolge wieder ein.

10.1.c - Reinigung des Wischers (Abb. 4)

Um den Wischer (11) richtig zu reinigen muss er folgendermaßen entfernt werden:

• Den Schlauch (13) vom Wischer (11) abziehen.
• Die Drehknöpfe (32) lockern und den Wischer (11) entfernen.
• Den Wischer und besonders die die Gummis (56) säubern ebenso wie das Innere des Ansauganschlusses (33).

BEMERKUNG:

Sollten Sie während der Reinigung feststellen, dass die Gummis (56) defekt oder abgenutzt sind, wechseln Sie sie aus oder drehen Sie sie um.

- Bauen Sie alles wieder in umgekehrter Reihenfolge ein.

BEI BEDARF DURCHZUFÜHRENDE MASSNAHMEN

10.1.d - Reinigung des Frischwasserfilters (Abb. 17)

ANMERKUNG:

Vor der Reinigung des Filters sicherstellen, dass der Reinwassertank leer ist.

• Den Deckel (55) abschrauben.
• Den Filter (17) entfernen und unter fließendem Wasser reinigen.
• Den Filter (17) wieder in seinem Sitz montieren, dann den Deckel (55) anschrauben.

10.1.e - Auswechseln der Bürste (Abb. 18)

Die Bürste muss ausgewechselt werden, wenn die Borsten 2 cm abgenutzt sind oder sich nicht für den zu reinigenden Fußboden- typ eignen. Für die Auswechslung wie folgt vorgehen:

• Heben Sie die Bürste durch Betätigung des Pedals, wie im betreffenden Abschnitt angegeben.
• Eine Hand unter das Bürstenhalteraggregat (9) einführen. Um die Bürsten auszulösen, diese mit einem heftigen Ruck in Drehrichtung drehen.
• Die Bürste von Hand vom Bürstenhalterflansch (9) lösen, um diese auszuwechseln.
• Senken Sie die Bürstenhalterflansch (9) durch Betätigung des Pedals, wie im betreffenden Abschnitt angegeben.
• Den Schlüsselwahlschalter (43 Abb. 9) auf „ON“ drehen, um die Bedienungen freizugeben.
• Die Taste (46, Abb. 9) betätigen, um die Drehung der Bürste freizuschalten.
• Drcken Sie den Touch-Sensor (20), auf dem Griff positioniert, um die Rotation der Bürste zu starten.

10.1.f - Auswechseln des Wischergummis (Abb. 19)

Wenn Sie bemerken, dass die Trocknung des Bodens schwierig wird oder dass auf dem Boden einige Wasserspuren bleiben, wird es nötig sein, den Verschleißgrad der Wischergummis (56) zu kontrollieren. :

• Entfernen Sie die Wischergruppe (11) wie im Abschnitt „Reinigung des Wischers“ beschrieben.
• Den Riegel (57) drücken und den Hebel (58) öffnen.
• Die beiden Gummihalter (59) und die äußere Gummi (60) entfernen.
• Die beiden Spannschlösser (61) lösen und die Riegelstange (62) und die innere Gummi (63) entfernen.

BEMERKUNG:

Wenn die Gummis (60) oder (63) nur auf einer Seite abgenutzt sind, können Sie gedreht werden.

• Ersetzen oder drehen Sie die Gummis (60) oder (63) um, ohne sie miteinander zu vertauschen
• Bauen Sie alles wieder in umgekehrter Reihenfolge ein.

BEMERKUNG:

Es können zwei Gummitypen verwendet werden: Paragummis für alle Arten von Böden oder in Polyurethan für mechanische Werkstätten mit Ölverschmutzungen.

10.1.g - Reinigung des Sammelwassertankfilters (Abb. 20)

Den oberen Deckel abnehmen, um auf das Innere des Sammelwassertanks zuzugreifen.

• Den Ballengriff (64) lösen und den Filter (65) entfernen.
• Den Filter (65) unter laufendem Wasser waschen, wieder in die Maschine einbauen und den Ballengriff (64) verriegeln.
• Wenn der Filter (65) besonders schmutzig ist, können Sie ihn durch Aufhebeln mit einem Schraubendreher auf den Griffzähnen öffnen (66).

10.1.h - Reinigung der Lufteinlassfilter (Abb. 20)

• Heben Sie den Filter mit seinem Deckel (67).
• Lösen Sie die Schraube (68) und entfernen Sie den Filter (69).
• Waschen Sie den Filter (69) in fließendem Wasser und montieren Sie alles in umgekehrter Reihenfolge.

10.1.i - Auswechselung der Sicherungen (Abb. 21-22)

HINWEIS:

Ersetzen Sie die durchgebrannten Schmelzsicherungen mit einer gleicher Amperezahl.

• Ziehen Sie den Stecker (35) aus der Steckdose (39).
• Den Deckel (70) durch Abschrauben der Schrauben (71) entfernen. um an die Platine zu gelangen.
• Die beiden Muttern (72) abschrauben und den Deckel (73) abnehmen.

Sicherung (74) - 30A

Antriebsschutz.

Sicherung (75) - 50A

Hauptsicherung Platine.

Sicherung (76) - 75A

Batteriesicherung.

• Montieren Sie die Abdeckung (73) wieder auf.
• Zum Auswechseln der auf dem Positiv-Pol der Batterie befindlichen Sicherung gehen Sie wie folgt vor:

HINWEIS:

Überprüfen Sie, ob der Schmutzwassertank leer ist.

• Ziehen Sie den Stift ab (35).
• Die Taste (36, Abb. 6) betätigen und den Tank (14, Abb. 6) heben, bis er ganz gekippt wird. Danach die Sicherung (75, Abb. 6) auswechseln.

10.1.I - Einstellung des Fußbodenwischers (Abb. 23)

- Es kann die Höhe des Fußbodenwischers und die Neigung der Rakeln auf dem Fußboden eingestellt werden.

Einstellung der Höhe

Die Einstellung der Höhe des Fußbodenwischers kann durch Einwirken auf die an den Rädern (82) des Fußbodenwischers angebrachten Plättchen bzw. Abstandsstücke vorgenommen werden.

• Den Knauf (81) abschrauben.
• Die Halterung (80) anheben und das Plättchen (80a) über oder unter die Platte (80) platzieren, je nachdem, ob man den Wischer anheben oder senken möchte.
• Den Knauf (81) erneut anschrauben.

BEMERKUNG:

Der Vorgang muss an beiden Rädern (82) auf die gleiche Weise ausgeführt werden.

Einstellung der Neigung

• Den Fußbodenwischer mit dem betreffenden Hebel senken.
• Den Sauger starten, einige Meter fahren, dann den Sauger abschalten und die Maschine anhalten..
• Die Neigung des Gummis (56) am Fußboden überprüfen.
  Abb. A = zu sehr zusammengedrückt
  Abb. B = zu sehr angehoben
  Abb. C = korrekte Position
• Für die Einstellung den grauen Ballengriff (79) nach links drehen, um die Neigung zu erhöhen bzw. nach rechts drehen, um sie zu reduzieren.

10.1.m - Einstellung des Batterieladegeräts und des Digitalinstru- ser- ments (Abb. 24)

HINWEIS:

Die Maschine ist ab Werk mit einer Arbeitsstandardeinstellung mit Gel-Batterien des Typs „Sonnenschein“ vorgerüstet.

HINWEIS:

Den Batteriestecker aus der Steckdos ziehen.

- Durch Abdrehen der Schrauben (70) entfernen Sie den Carter (71).

Standardeinstellung mit Gel-Batterien des Typs Sonnenschein

• Entfernen Sie die kleine Kappe (49) unter dem Batterieladegerät (16).
• Stellen Sie die Switchs (DP1) und (DP2) in Position, wie in Abbildung „A“ gezeigt. Die Einstellung kann folgendermaßen veräbdert werden:

Einstellung für Gel-Batterien, die nicht vom Typ Sonnenschein sind

• Entfernen Sie die kleine Kappe (49) unter dem Batterieladegerät (16).
• Stellen Sie die Switchs (DP1) und (DP2) in Position, wie in Abbildung „B“ gezeigt.

Einstellung für Säurebatterien

• Entfernen Sie die kleine Kappe (49) unter dem Batterieladegerät (16).
• Stellen Sie die Switchs (DP1) und (DP2) in Position, wie in Abbildung „C“ gezeigt.

PROBLEM - URSACHE - BEHEBUNG

PROBLEM UR$ACHE ABHILFE
Dreht man den Schlüssel-wahlschalter auf „ON“, schaltet sich das Gerät nicht ein.	Batterie leer.Schlüsselschloss beschädigt.Hauptsicherung durchge-brannt.Batteriestecker beschädigt.	Ladezustand der Batterien überprüfen.Auswechseln.Die 30A oder 75A Hauptsicherung auswechseln.Auswechseln.
Bürste dreht sich nicht. Platine	der Funktionen ist beschädigt.Bürstenmotor ist beschädigt.Bürstentaste nicht gedrückt oder beschädigt.	Auswechseln.Auswechseln.Die entsprechende Taste drücken oder austauschen.
Ansauger funktioniert nicht. Pl	latine der Funktionen ist beschädigt.Saugermotor beschädigt.Saugertaste nicht gedrückt oder beschädigt.Rückwassertank voll.Saugfilter blockiert.	Auswechseln.Auswechseln.Die entsprechende Taste drücken oder austauschen.Den Tank und die Sonden leeren, waschen und reinigen.Reinigen Sie den Filter.
Die Maschine trocknet nicht gut und hinterlässt auf dem Boden Wasserspuren.	Saugmotor defektAnsaugschlauchverstopft.Schmutziger Wischer.Schmutzwassertank voll.Schmutzwasserfilter ist verstopft.Wischergummis verschlossen.	Motor ersetzen.Den Ansaugschlauch, der den Wischer mit dem Schmutzwassertank verbindet, kontrollieren und eventuell reinigen.Reinigen Sie den Wischer.Den Schmutzwassertank leeren.Filter reinigen.Die Wischergummis umdrehen oder ersetzen.
Wasser tritt nicht aus. Tank leer.	Wasserhahn zu.Filter verstopft.Elektroventil funktioniert nicht.	Tank auffüllen.Öffnen Sie den Hahn.Filter reinigen.Technischen Kundendienst anrufen.
Bodenreinigung ist unzureichend.	Falsche Bürsten oder Reini-gungsmittel.Bürste verbraucht.	Benutzen Sie dem Boden oder dem Grad der Verschmutzung angepasste Bürsten und Reinigungsmittel.Bürste ersetzen.
Bürste dreht sich nicht.Ansauger funktioniert nicht.Wasser tritt nicht aus.	Defekter Sensor. Auswechseln.

11.1 GARANTIE

Während der Garantiezeit werden defekte Teile kostenlos repariert oder ersetzt.

Die Garantie ist für alle durch Manipulation oder unsachgemäße Verwendung beschädigten Teile der Maschine ausgeschlossen.

Um das Garantieverfahren zu aktivieren, wenden Sie sich bitte an Ihren Händler oder Service-Kompetenzzentrum mit einem gültigen Kaufdokument.

ELEKTRISCHE SCHALTPLÄNE

BATT ...... Batterie

CB ......Batterie-Ladegerät

CN 1 ....10-poliger Anschluss für elektronische Platine

CN 2 ...... 4-poliger Schalteranschluss

CN 3 ......2-Wege-Anschluss ON/OFF

CN4 .....Diagnosebuchse

CN5 ...... 2-poliger fliegender Anschluss für manuellen Touch-Sensor

CN6 ...... Batterie- Anschluss

CN7 ...... 2-poliger fliegender Anschluss für Ladegerät

CN8 ...... 3-poliger fliegender Anschluss für Potentiometer

CO ...... Batterie-Entladungsanzeige

DS...... Wahlschalter Säure/Gel

EV......Solenoid

F1 ....Sicherung 75A

F2 ....Sicherung 50A

F3 ....Sicherung 30A

P4 .... Schalter Rückwärtsgang

PT.....Potentiometer

S1 ..... Touch-Sensor für die Rückgewinnung

S2 ...... Touch Sensor auf den Griff

Plancia comandi ....Bedienfläche
