Produkttyp	DVB-T Zimmerantenne
Marke	TechniSat
Modell	DigiTenne TT2
Frequenzbereich	40 - 790 MHz
VHF-Band	Kanal 2 - 12
UHF-Band	Kanal 21 - 60
UKW-Band	87,5 - 108 MHz
Verstärkung VHF	28 dB
Verstärkung UHF	36 dB
Regelbereich Verstärkung	0 - 15 dB
Rauschzahl	6 dB
Max. Ausgangspegel	95 dBμV
Spannungsversorgung	230 V AC oder 12 V DC
Stromversorgung	Netzteil 230V/50Hz oder 12V Gleichspannung
Anschlüsse	IEC-Koaxstecker, DC 12V Buchse
Empfang	DVB-T, DVB-T2 kompatibel
Ausrichtung	Manuelle Ausrichtung auf Sender
Verstärkungsregelung	Drehregler
Betriebsanzeige	LED grün (Betrieb), LED rot (Störung)
Sicherheit	Nicht öffnen, Netzstecker bei Gewitter ziehen
Reinigung	Mit trockenem Tuch abwischen
Zubehör	Netzkabel, Antennenkabel (integriert)
CE-Kennzeichnung	Ja, erfüllt EU-Normen
Garantie	Herstellergarantie, bitte technisat.de beachten

Häufig gestellte Fragen - DigiTenne TT2 TECHNISAT

Wie schließe ich die DigiTenne TT2 an?

Verbinden Sie den IEC-Stecker des Antennenkabels mit dem DVB-T Empfänger und das Netzkabel mit einer 230V Steckdose. Optional kann die Antenne über die DC 12V Buchse mit einer Autobatterie betrieben werden.

Warum habe ich ein verrauschtes Bild?

Mögliche Ursachen: Die Antenne ist nicht optimal ausgerichtet, die Verstärkung ist zu niedrig eingestellt oder die Sendeleistung des Senders ist zu schwach. Richten Sie die Antenne neu aus und erhöhen Sie die Verstärkung mit dem Regler.

Welche Frequenzbereiche deckt die Antenne ab?

Die Antenne empfängt 40-790 MHz, einschließlich VHF (Kanal 2-12), UHF (Kanal 21-60) und UKW (87,5-108 MHz).

Kann ich die Antenne auch im Auto verwenden?

Ja, über die DC 12V Buchse kann die Antenne mit einer 12V Gleichspannung (z.B. Autobatterie) betrieben werden.

Muss ich die Antenne ausrichten?

Ja, für optimalen Empfang sollte die Antenne möglichst direkt auf den Sendemast ausgerichtet werden. Gegebenenfalls ist eine Positionsänderung erforderlich.

Was bedeutet die rote LED?

Die rote LED zeigt eine Störung an, z.B. Überlastung oder Kurzschluss. Überprüfen Sie die Verbindungen und reduzieren Sie die Verstärkung.

Kann ich die Antenne für DVB-T2 nutzen?

Ja, die Antenne ist für DVB-T und DVB-T2 geeignet, da sie den gesamten relevanten Frequenzbereich abdeckt.

Wie reinige ich die Antenne?

Reinigen Sie die Antenne nur mit einem trockenen, weichen Tuch. Verwenden Sie keine Reinigungsmittel oder Flüssigkeiten.

Was tun bei Gewitter?

Trennen Sie die Antenne vom Stromnetz, um Schäden durch Überspannung zu vermeiden.

Wie stelle ich die Verstärkung ein?

Nutzen Sie den Regler auf der Antenne, um die Verstärkung stufenlos von 0-15 dB einzustellen. Drehen Sie langsam, bis das Bild optimal ist.

BEDIENUNGSANLEITUNG DigiTenne TT2 TECHNISAT

Für den terrestrischen Empfang der TV-und Radioprogramme nach dem DVB-T Standard.

Installationsanleitung

Inhaltsverzeichnis

Kapitel Thema Seite

1 Sicherheitshinweise....2
2 Allgemeines 2
3 Anschluss.... 3
4 Aufstellen der Antenne....3
5 Bedienung 3
6 Fehlersuchhilfen 4
7 Technische Daten 4

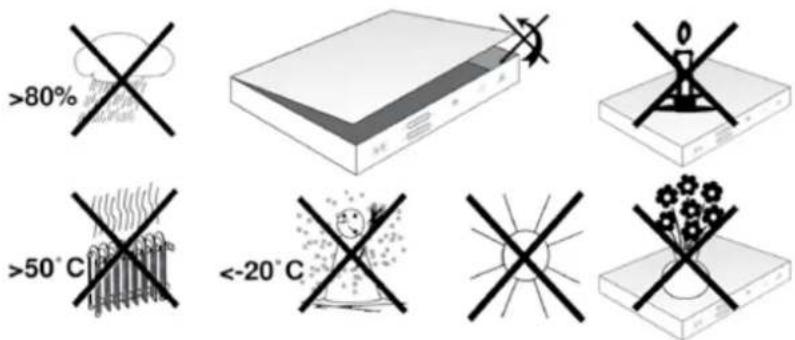

1. Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

das Stromkabel bzw. der Netzstecker ist beschädigt
das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
bei erheblichen Fehlfunktionen
bei starken äußeren Beschädigungen.

Betriebspausen:

Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen vom Netz getrennt werden.

2. Allgemeines

Mit der DVB-T Zimmerantenne DIGITENNE TT2 können Sie die TV- und Radioprogramme empfangen, die nach dem DVB-T Standard gesendet werden.

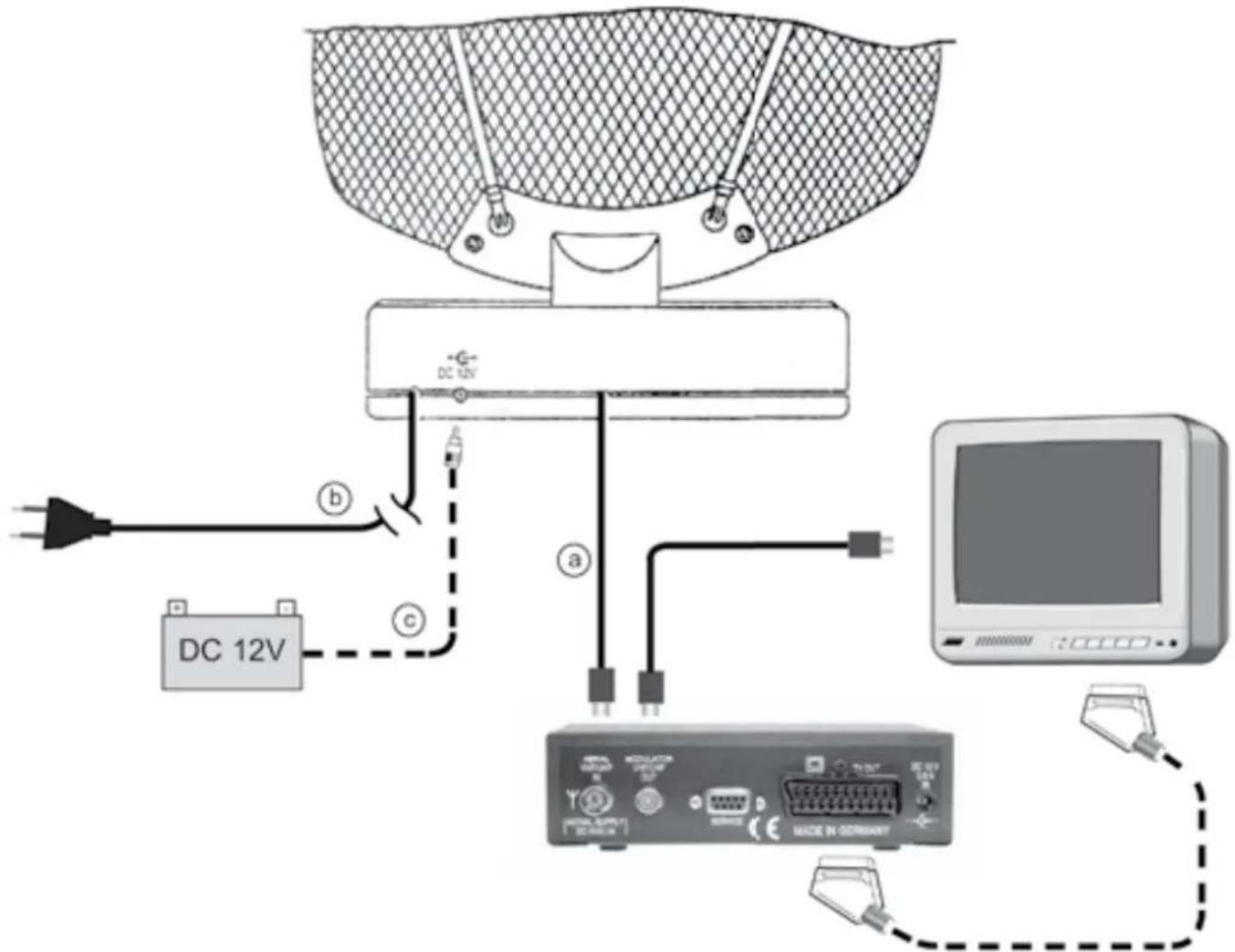

3. Anschluss der DIGITENNE TT2

a Verbinden Sie den IEC-Stecker (Koaxstecker) des Antennenkabels mit dem Antenneneingang des DVB-T Empfängers.
b Verbinden Sie den Stecker des Netzkabels mit einer Steckdose 230V/50Hz.

Optional:

c Um die Antenne an einer Gleichspannung von 12 V (z. B. Autobatterie) zu betreiben, verwenden Sie die Buchse DC 12V.

4. Aufstellen der Antenne

Um einen optimalen Empfang zu gewährleisten, sollten Sie die Antenne wenn möglich direkt auf den Sender ausrichten. Gegebenenfalls kann es auch erforderlich sein, die Position der Antenne zu verändern, um den Empfang zu optimieren.

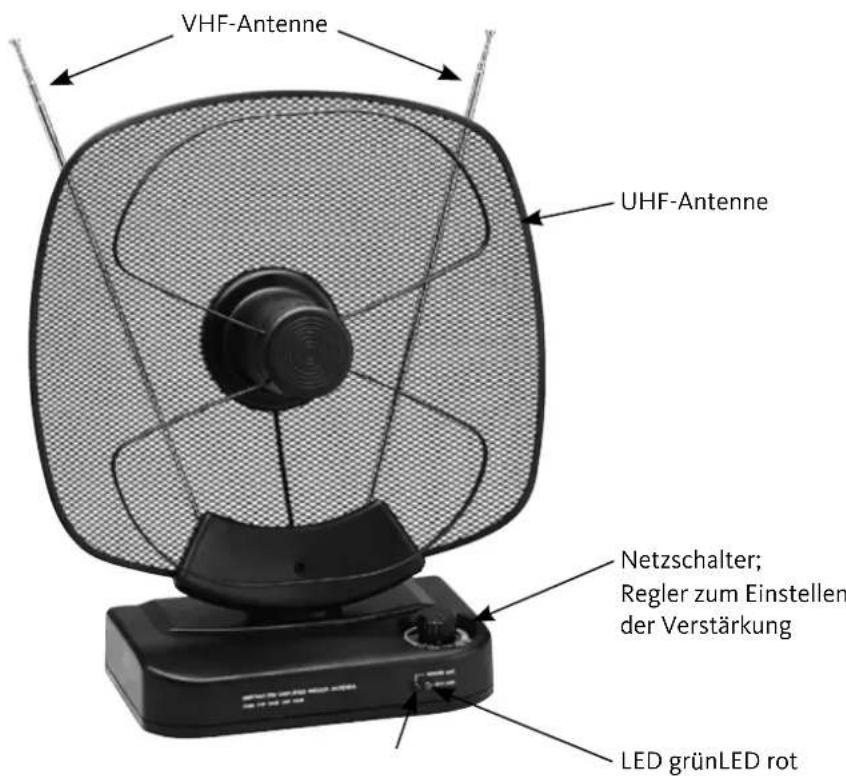

5. Bedienung

Nachdem Sie nun alle Punkte ausgeführt haben, ist Ihre Zimmerantenne einsatzbereit.

Schalten Sie nun die Antenne mit Hilfe des Netzschalters ein.
Stellen Sie mit dem Regler zum Einstellen der Verstärkung die Verstärkung so ein, dass Sie ein optimales Bild erhalten.

6. Fehlersuchhilfen

Problem Mögliche Ursache
Verrauschtes Bild und Ton > Antenne ist nicht optimal ausgerichtet> Verstärkung ist zu niedrig eingestellt> Sendeleistung des Senders zu schwach

7. Technische Daten

Frequenzbereich	40 - 790 MHz
VHF	Kanal 2 - 12
UHF	Kanal 21 - 60
UKW	87,5 - 108 MHz
Verstärkung:
VHF	28 dB
UHF	36 dB

Regelbereich 0 - 15 dB
Rauschzahl 6 dB
max. Ausgangspegel 95 dBμV
Spannungsversorgung	230 V AC oder 12 V DC

Ihr Produkt trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 09/14.

DIGITENNE TT2 und TechniSat sind eingetragene Warenzeichen der

TechniSat Digital GmbH

Postfach 560 - 54541 Daun

www.technisat.de
