Typ	Offset-Satellitenantenne
Marke	TechniSat
Modell	Satman 850 Plus
Reflektordurchmesser	846 x 904 mm
Material	Aluminium (1,6 mm stark)
Empfangsbereich	10,70 – 12,75 GHz
Gewinn bei 11,3 GHz	38,2 dBi
Offsetwinkel	21°
Öffnungswinkel	2,3°
Windlast (bei 0,8 kN/m²)	460 N
Mastdurchmesser (max.)	65 mm
LNB-Aufnahme	für UNYSAT-Universal-LNB
Multifeed-fähig	Ja (für ASTRA 19,2° Ost und Eutelsat 13° Ost)
Ausrichtung	AZ/EL-Einstellung mit Skala
Blitzschutz	Erdung nach DIN EN 60728-11 / VDE 0855-1 erforderlich
Montage	An Antennenmast oder Wandhalter (max. Ø 65 mm)
Zubehör (optional)	Multifeed-Halterung MULTIFEED ASTRA/EUTELSAT
CE-Kennzeichnung	Ja
Stromversorgung	Keine (passives Gerät)

Häufig gestellte Fragen - Satman 850 Plus TECHNISAT

Welche Satelliten kann ich mit der Satman 850 Plus empfangen?

Die Satman 850 Plus ist für den Empfang der Satelliten ASTRA 19,2° Ost und Eutelsat 13° Ost ausgelegt. Mit der optionalen Multifeed-Halterung können beide Satelliten gleichzeitig empfangen werden.

Wie richte ich die Antenne optimal aus?

Verwenden Sie die AZ/EL-Tabelle aus der Anleitung, um den Elevationswinkel für Ihren Standort zu ermitteln. Stellen Sie diesen Winkel an der Skala B ein und drehen Sie die Antenne langsam in Ost-West-Richtung (Azimut), bis Sie ein Signal empfangen. Feineinstellung über die Pegelanzeige des Receivers.

Kann ich die Antenne auch für Multifeed-Betrieb nachrüsten?

Ja, die Satman 850 Plus unterstützt Multifeed-Betrieb. Sie benötigen die optionale Multifeed-Halterung und ein zweites UNYSAT-Universal-LNB. Bei bestehenden Anlagen können Sie die Halterung so anbringen, dass Eutelsat schielend empfangen wird – eine Neuausrichtung ist in der Regel nicht nötig.

Welche Mastgröße ist für die Montage erforderlich?

Der Mast darf einen maximalen Außendurchmesser von 65 mm haben. Geeignet sind Antennenmasten, Dachsparren- oder Wandhalter.

Muss ich die Antenne erden?

Ja, die Antenne muss gemäß DIN EN 60728-11 / VDE 0855-1 geerdet werden. Der Erdungsleiter sollte aus Kupfer (mind. 16 mm² Querschnitt) oder gleichwertigem Material bestehen. Diese Arbeiten dürfen nur von Fachkräften durchgeführt werden.

Wie reinige ich die Antenne?

Reinigen Sie die Antenne bei Bedarf mit einem weichen, feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuermittel, da diese die Oberfläche beschädigen könnten.

Welche technischen Daten hat die Satman 850 Plus?

Die Antenne hat einen Reflektordurchmesser von 846 x 904 mm (Aluminium, 1,6 mm stark), einen Gewinn von 38,2 dBi bei 11,3 GHz und einen Offsetwinkel von 21°. Der Frequenzbereich beträgt 10,70 – 12,75 GHz.

Kann ich die Antenne auch für andere Satelliten nutzen?

Die Satman 850 Plus ist primär für ASTRA 19,2° Ost und Eutelsat 13° Ost optimiert. Mit entsprechenden Anpassungen (z.B. anderem LNB) sind ggf. auch andere Satelliten empfängbar, dies ist jedoch nicht vom Hersteller vorgesehen.

Was ist der Unterschied zur Satman 650 Plus?

Die Satman 850 Plus hat einen größeren Reflektor (846 x 904 mm vs. 676 x 756 mm), einen höheren Gewinn (38,2 vs. 35,7 dBi) und ist Multifeed-fähig. Sie eignet sich daher auch für größere Verteilanlagen.

Wie finde ich den richtigen Elevationswinkel für meinen Standort?

In der AZ/EL-Tabelle der Bedienungsanleitung sind für viele deutsche Städte die Winkel für ASTRA 19,2° und Eutelsat 13° aufgeführt. Für einen nicht gelisteten Ort können Sie den Winkel über Satellitenberechnungsprogramme ermitteln oder durch Probieren optimieren.

BEDIENUNGSANLEITUNG Satman 850 Plus TECHNISAT

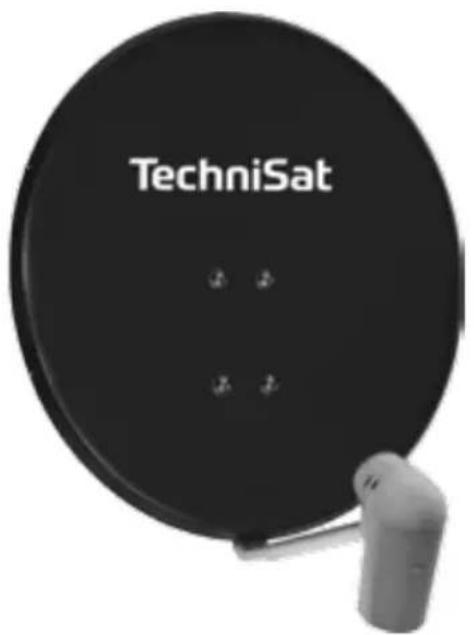

DigitalSat-Antenne aus Aluminium mit komplett vormontierter AZ/EL-Halterung

TechniSat

1 Allgemeines

1.1 SATMAN 650 PLUS

Die Außeneinheit SATMAN 650 PLUS ist besonders für Einteilnehmeranlagen zum Empfang des Satelliten ASTRA 19,2° Ost konzipiert.

1.2 SATMAN 850 PLUS

Die Außeneinheit SATMAN 850 PLUS ist vor allem zum Empfang der Satelliten ASTRA 19,2° Ost und Eutelsat 13° Ost konzipiert. Auf Grund des 85 cm Offset-Spiegels kann diese Außen einheit auch für größere Verteilanlagen (z.B. Multischalter- oder Aufbereitungsanlagen) eingesetzt werden. In Verbindung mit der im Zubehör erhältlichen Halterung MULTIFEED ASTRA/EUTELSAT ist es möglich, durch den schielenden Empfang die Satelliten ASTRA 19,2° Ost und Eutelsat 13° Ost mit einer Außen einheit zu empfangen.

2 Aufbau

▶ Die Außeneinheit darf nur an einem speziell für die Antennenmontage an einem vorgesehenen Antennenmast, Dachsparrenmasthalter oder Wandhalter, mit einem maxi. Rohdurchmesser von 65 mm, montiert werden.

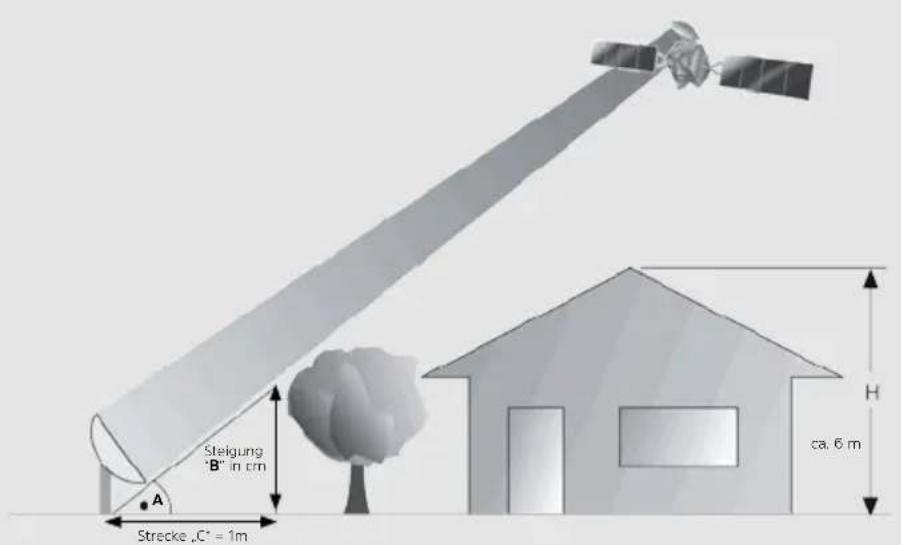

▶ Stellen Sie sicher, dass von dem vorgesehenen Montageplatz aus freie Sicht zu dem gewünschten Satelliten besteht. Mit Hilfe der unten aufgeführten Graphik können Sie ersehen, ob Sie genügend Abstand zu einem benachbarten Hindernis eingehalten haben, um eine Abschwächung des Empfangs durch dieses Hindernis zu vermeiden. Achten Sie darauf, dass der Spiegel bei der Montage unter einer Terrasse nicht durch ein hervorstehendes Dach abgeschattet wird.

Winkel „A“ in Graden
(bei einer Strecke „C“ von 1 m, Steigung „B“ in cm)

Winkel	Steigung
Elevation “A”	"B"
22°	40,40 cm
24°	44,52 cm
26°	48,77 cm
28°	53,17 cm
29°	55,40 cm
30°	57,74 cm
31°	60,00 cm
32°	62,49 cm
33°	64,90 cm
34°	67,45 cm

So leicht kann ein Hindernis übersprungen werden

3 Montage

1. Befestigen Sie den Spiegelhalter an den dafür vorgesehenen Mast. Ziehen Sie dabei die Schrauben nicht ganz fest. Die Halterung muss sich noch drehen lassen.
2. Lösen Sie die 4 Innensechskantschrauben am Spiegelhalter, um den Spiegel an den Schlüssellochbohrungen einzuhängen. Bei SATMAN 850 PLUS Spiegel lösen Sie zusätzlich den Abstandshalter.
3. Befestigen Sie nun den Spiegel mit Hilfe der Innensechskantschrauben am Spiegelhalter. Bei SATMAN 850 PLUS Spiegel montieren Sie zusätzlich den Abstandshalter.
4. Schieben Sie das LNB-Gehäuse auf den Feedhalter und schrauben Sie es mit der selbstschneidenden Innensechskantschraube fest.

4 Multifeed-Betrieb (Nur bei SATMAN 850 PLUS)

Befestigen Sie die Multifeedhalterung mit einer Innensechskantschraube am Feedhalter. Ein neu zu installierendes System sollte direkt auf die Eutelsat Satelliten ausgerichtet werden. Falls Sie eine bestehende Anlage nachrüsten möchten, können Sie die Multifeedhalterung so anbringen, dass die Eutelsat Satelliten schielend empfangen. Eine Neuausrichtung des Systems ist somit nicht notwendig. Gegebenenfalls müssen Sie die Ausrichtung jedoch optimieren. Beachten Sie bitte, dass nicht alle Eutelsat Programme einwandfrei empfangen werden können.

Schieben Sie das zweite LNB-Gehäuse auf das kurze Doppelrohrstück und befestigen Sie es ebenfalls mit einer selbstschneidenden Innensechskantschraube.

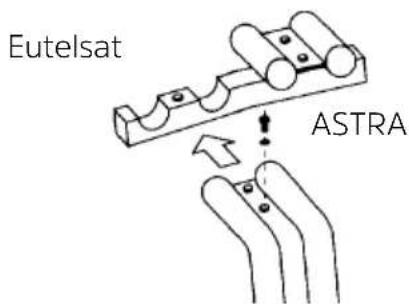

Direkte Ausrichtung Eutelsat 13° Ost

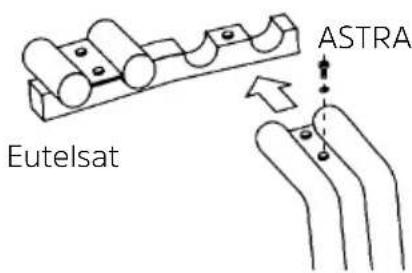

Direkte Ausrichtung ASTRA 19,2° Ost

5 Ausrichten des SATMAN Spiegels

Die Einstellung der Außeneinheit sollte mit Hilfe eines Messgerätes vorgenommen werden. Sollte kein Messgerät vorhanden sein, kann anhand der folgenden Beschreibung auch ein Receiver mit einem Fernsehgerät verwendet werden.

Um im Multifeedbetrieb die bestmögliche Empfangsqualität beider Satelliten zu erreichen, sollte Eutelsat direkt und ASTRA schielend empfangen werden. (nur bei SATMAN 850 PLUS)

1. Verbinden Sie das LNB, welches direkt empfängt, und den Receiver durch ein geeignetes Koaxialkabel.
2. Schließen Sie den Receiver an das Fernsehgerät an und stellen Sie den Receiver auf einen Programmplatz ein, auf dem ein Programm des gewünschten Satelliten zu empfangen ist. Bei Multifeed-Betrieb ist ein Programm der Direkt-Ausrichtung zu wählen.
3. Entnehmen Sie aus der AZ/EL-Tabelle (siehe Seite 6) den Elevationswinkel für Ihren Aufstellungsort. Dieser beträgt zum Beispiel für den Satelliten ASTRA 19,2° in Daun 31,29°.

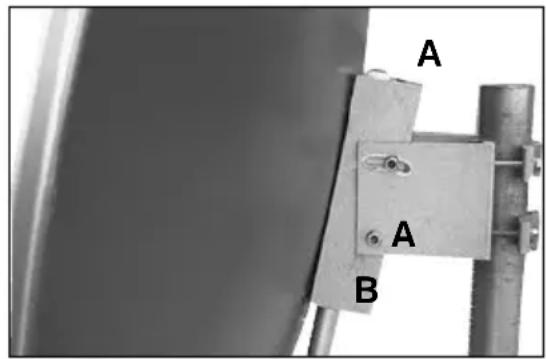

4. Stellen Sie nun den entsprechenden Winkel anhand der eingeprägten Skala B ein und arretieren Sie den Spiegel mit Hilfe der Innensechstankschrauben A.
5. Drehen Sie nun den Spiegel langsam in Ost-oder Westrichtung (Azimutwinkel), bis Sie das eingestellte Fernsehbild empfangen.
6. Nun muss der Spiegel noch fein eingestellt werden. Dazu schalten Sie die Pegel- bzw. Qualitätsanzeige Ihres Gerätes ein.
7. Verändern Sie nun vorsichtig den Azimut (Ost/West)- und Elevationswinkel so, bis Sie einen max. Ausschlag der Pegel- bzw. Qualitätsanzeige erreicht haben.

6 Blitzschutz und Erdung

Die Antennenanlage muss den Bestimmungen entsprechend gegen Blitzschlag geschützt sein. Die Vorschriften bzgl. Erdung und Potentialausgleich nach DIN EN 60728-11 / VDE 0855-1, DIN-VDE 0100 und DIN EN 62305 / VDE 0185-305 sind unbedingt einzuhalten. Ausgenommen davon sind nur solche Antennen, die mehr als 2 m unterhalb der Dachkante und weniger als 1,5 m vom Gebäude angebracht sind.

Warnung!

Erdungs- und Blitzschutzarbeiten dürfen nur von speziell geschulten Fachkräften des Elektrohandwerkes ausgeführt werden. Führen Sie niemals Erdungs- und Blitzschutzarbeiten selbst durch, wenn Sie keine Fachkraft mit entsprechenden Kenntnissen sind.

Folgende Hinweise dienen dem von Ihnen beauftragten Fachmann als Information:

• Der Antennenträger ist auf kürzestem Wege geradlinig und möglichst senkrecht mit der Blitzschutzanlage des Gebäudes zu verbinden (falls eine solche nicht vorhanden: mit der Gebäudeerde).
• Als geeigneter Erdungsleiter gilt ein Einzelmassivdraht mit einen Mindestquerschnitt von 16 mm ^2 Kupfer, isoliert oder blank, oder 25 mm ^2 Aluminium, oder 50 mm ^2 Stahl, oder metallische Hausinstallationen, vorausgesetzt dass deren Querschnitte und Dauerhaftigkeit mindestens den Anforderungen an Erdungsleiter entsprechen. Keinesfalls sind Schutzleiter oder Koaxialkabel-Außenleiter dafür zu verwenden!

7 Technische Daten

Bezeichnung Einheit SATMAN 650 PLUS SATMAN 850 PLUS
Reflektor Durchmesser mm 676 x 756 846 x 904
Material Aluminium Aluminium
Materialstärke mm 1,5 1,6
Empfangsbereich	GHz	10,70 ...12,75	10,70 ...12,75
Gewinn @11,3 GHz dBi		35,7	38,2
Offsetwinkel	°	27	21
Öffnungswinkel	°	2,8	2,3
Windlast^1)	N	323	460
Mastdurchmesser	mm	max. 65	max. 65
LNB-Aufnahme		für UNYSAT-Universal-LNB	für UNYSAT-Universal-LNB

^1) Bei einem Staudruck von 0,8 kN/m ^2 nach EN 60728-11

8 AZ/EL-Tabelle

Nr. Ort		ASTRA 19,2° Ost		Eutelsat 13° Ost
		AZ	EL	AZ	EL
1 Aachen	163.28 30.54	171.12 31.48
2 Augsburg	168.98 33.90	177.23 34.44
3 Berlin	172.60 29.71	180.24 29.96
4	Beucha	171.68	30.93	179.76	31.25
5 Bielefeld		166.58 29.67 174.37 30.35
6 Bonn		164.54 30.78 172.42 31.63
7	Brandenburg	171.67	29.76	179.63	30.08
8	Braunschweig	169.10	29.69	176.90	30.19
9	Bremen	167.10	28.60	174.79	29.24
10	Bremerhaven	166.90	28.07	174.54	28.72
11	Chemnitz	171.95	31.48	179.76	31.79
12	Cottbus 173.84 30.61		181.64 30.77
13	Daun	164.09 31.29 172.02 32.19
14	Dippach	168.35	30.98	176.28	31.55
15	Dortmund	165.16	30.03	172.97	30.82
16	Dresden	173.02 31.32 180.85 31.55
17	Duisburg	164.26	29.98	172.06	30.84
18	Düsseldorf	164.25	30.21	172.07	31.07
19	Eisenach	168.65	31.03	176.59	31.58
20	Emden	165.19	28.05	172.82	28.81
21	Erfurt	169.54	31.12 177.50 31.61
22	Essen	164.58	30.01	172.38	30.84
23	Flensburg	168.13	26.89	175.67	27.43
24	Frankfurt/M.	166.41	31.71	174.41	32.43
25	Frankfurt/O.	174.17	29.99	181.91	30.13
26	Freiburg/Br.	164.90	33.79	173.11	34.66
27	Fuerstenberg	174.30	30.22	182.07	30.35
28	Fuerth	169.27	32.73 177.40 33.24
29	Gera	170.88 31.35 178.90		31.73
30	Goerlitz 174.63 31.30		182.51 31.41
31	Goettingen	168.26	30.39	176.13	30.96
32	Greifswald	172.85	28.03	180.24	28.26
33	Halle/Saale	170.81	30.69	178.76	31.08
34	Hamburg	168.62	28.26	176.30	28.79
35	Hanover	168.14	29.48	175.92	30.05
36	Heidelberg	166.31	32.45	174.38	33.19
37	Heilbronn	166.92	32.82	175.04	33.52
38	Hildesheim	168.36 29.73 176.17 30.29
39	Hof	170.59	31.93	178.66	32.34
40	Karlsruhe	165.84	32.83	173.95	33.61
41 Karlstadt 167.77 32.03		175.81 32.66
42	Kassel	167.67	30.56	175.55	31.17
43	Kiel	168.92	27.46	176.52	27.96
44	Koblenz	165.09	31.26	173.02	32.08
45	Krefeld	164.00	30.05	171.80	30.94
46	Köln	164.41	30.53	172.26	31.39
47	Landshut	170.66	33.88	178.96	34.29
48 Leipzig		171.31	30.89	179.32 31.24
49	Ludwigshafen	165.99	32.33	174.04	33.10
50	Lübeck	169.52	28.01	177.18	28.47
51	Lüneburg	169.10	28.63	176.81	29.13
52	Magdeburg	170.47	29.97	178.33	30.37
53	Mainz	165.87	31.76	173.86	32.52
54	Mannheim	166.01	32.33	174.07	33.09
55	München	169.83	34.24	178.14	34.71
56	Neubrandenburg	172.66	28.60	180.24	28.84
57	Neumünster	168.69	27.71	176.31	28.22
58	Nürnberg	169.38	32.76	177.51	33.27
59	Oberhausen	164.39	29.96	172.19	30.81
60	Oldenburg/Holsn	169.82	27.58	177.44	28.02
61	Oldenburg/Old.	166.38	28.45	174.06	29.13
62	Osnabrück	166.02	29.32	173.77	30.04
63	Passau	172.40	33.98	180.47	34.25
64	Potsdam	172.29	29.82	180.24	30.09
65	Regensburg	170.65	33.35	178.89	33.76
66	Rostock	171.32	27.93	179.02	28.26
67	Saarbrücken	164.07	32.33	172.11	33.24
68	Salzgitter	168.88	29.90	176.71	30.42
69	Salzwedel	169.96	29.14	177.73	29.58
70	Schwerin	170.39	28.34	178.09	28.74
71	Solingen	164.61	30.32	172.45	31.16
72	Stuttgart	166.80	33.20	174.95	33.91
73	Trier	163.75	31.71	171.72	32.64
74	Ulm	167.79	33.73	176.01	34.37
75	Weimar	169.94	31.16	177.90	31.61
76	Wiesbaden	165.85	31.69	173.83	32.46
77	Wilhelmshaven	166.33	28.03	173.97	28.72
78	Wismar	170.48	28.07	178.16	28.46
79 Wuppertal		164.70	30.23 172.53 31.06
80	Würzburg	172.10	32.63	179.76	32.92
81	Zwickau	175.51	31.82	183.19	31.87
